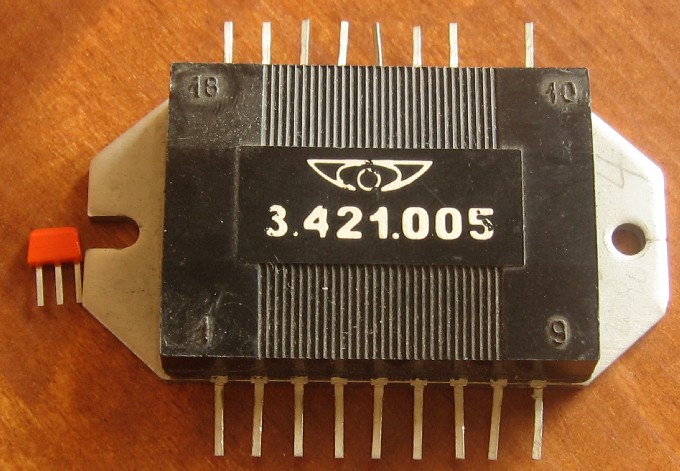

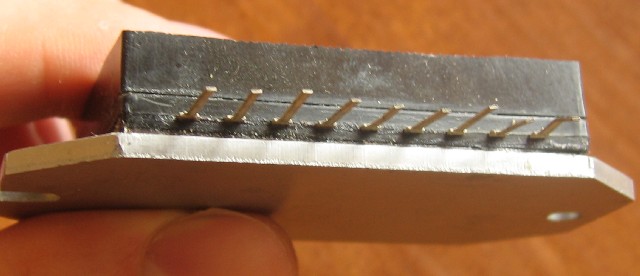

3.421.005

Назначение - усилитель мощности звуковой частоты, 50 Вт, толстоплёночная технология, шифр ОКР - "Тариф". Другое название этой микросхемы - К403УН1А.

Разработчик - лаборатория микроэлектроники отдела №3 НИИПП, г.Томск, под руководством В.Ф. Агафонникова. Кстати, расположена она была на территории "моего" института, ТИАСУРа (ныне ТУСУР). Непосредственно этой микросхемой занимался Федор Матвеевич Кудрявцев, освоением серийного производства занимались Леонид Михайлович Мариненко и Людмила Фёдоровна Атрошенкова.

Первоначально она выпускалась заводом (цех № 5) при НИИПП. Кстати, это вообще первая микросхема института, запущенная в промышленное производство.

После 1977 года МЭП посчитал гибридные схемы неперспективными и значительная часть их была передана другим министерствам. К403УН1А "задвинули" в г. Жёлтые Воды Днепропетровской области (полагаю, на Южный радиозавод).

Помнится, в одной из аудиторий кафедры ТУ - телевизионных устройств - висел стенд с гордым названием "Микросхемы, разработанные в ТИАСУРе", и этот зверь на нём присутствовал, в том числе и в препарированном виде...

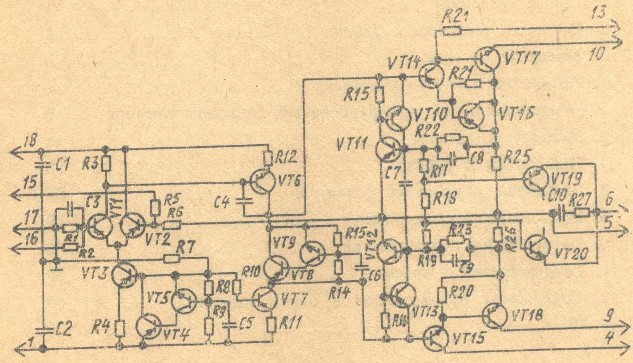

На основе этой микросхемы в Томске выпускался "Набор радиолюбителя для детей старше 10 лет "Электроника-Интеграл-1М" - НЧ усилитель 50 Вт". В документации к нему сохранились принципиальная схема микросхемы:

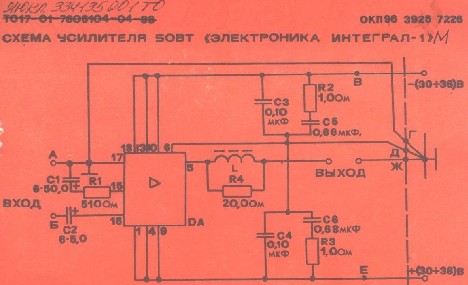

и схема её включения:

Источники:

1. 40 лет Научно-исследовательскому институту полупроводниковых приборов. история в лицах. - Томск, 2004.
