Серия крупногабаритных гибридных микросхем по толстопленочной технологии.
Разработку микросхем серии до 1977 года выполняла лаборатория микросхем отдела №3 Томского НИИ ПП. После 1977 года МЭП посчитал гибридные схемы неперспективными и значительная часть их была передана другим министерствам. Так, К403УН1А "задвинули" в г. Жёлтые Воды Днепропетровской области, а схемы стабилизаторов напряжения - на завод "Микропровод", Кишинёв, Молдавия.
К403УН1А - усилитель мощности звуковой частоты, обеспечивающий выходную 50 Вт при коэффициенте гармоник 0,5%. Микросборка также выпускалась под децимальным номером 3.421.005.
Разработчик - лаборатория микроэлектроники отдела №3 томского НИИПП, под руководством В.Ф. Агафонникова. Кстати, расположена она была на территории "моего" института, ТИАСУРа (ныне ТУСУР). Непосредственно этой микросхемой занимался Федор Матвеевич Кудрявцев, освоением серийного производства занимались Леонид Михайлович Мариненко и Людмила Фёдоровна Атрошенкова.
Первоначально она выпускалась заводом (цех № 5) при НИИПП. Это вообще первая микросхема института, запущенная в промышленное производство.
Довольно распространенные стабилизаторы напряжения, предназначенные для измерительной и вычислительной аппаратуры. Ток нагрузки 2...3 А (в зависимости от модификации), выходное напряжение 5...30 В. Справочный листок от Александра Перебаскина на эту серию; есть также и копия паспорта.

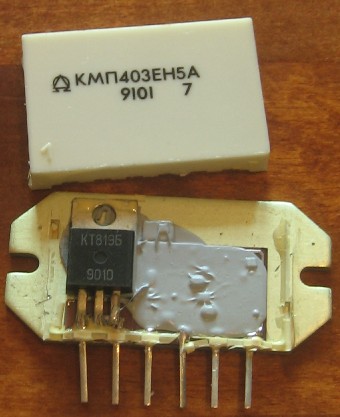

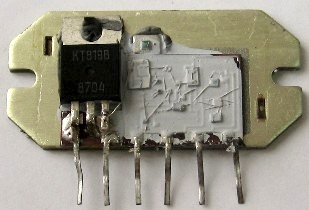

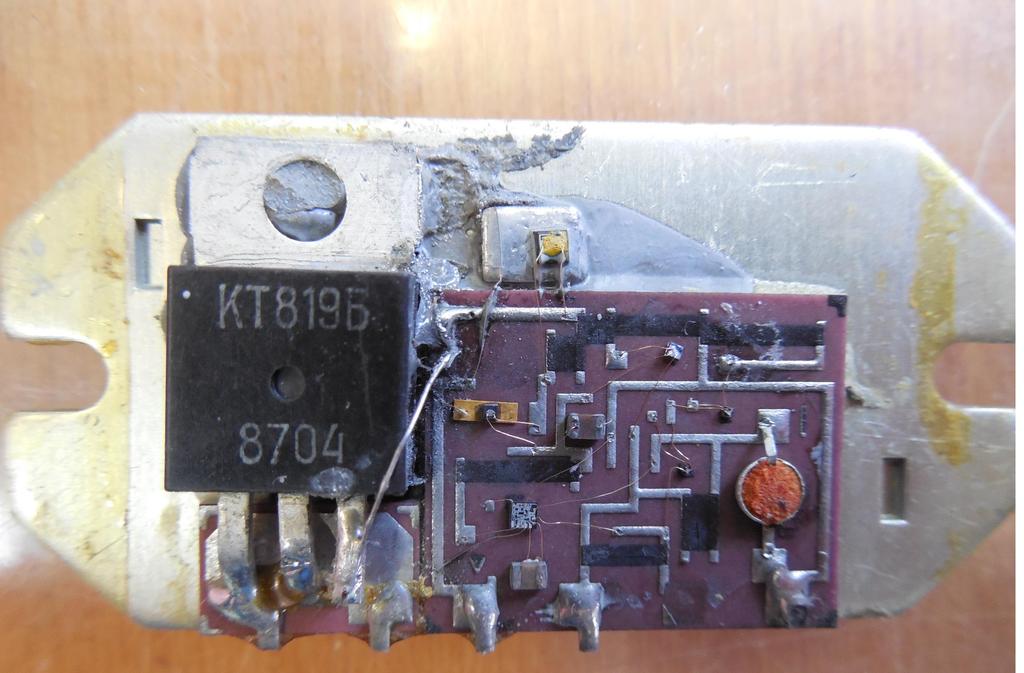

Очень интересный момент - внутренности. Во всех микросхемах моей коллекции внутренний мощный транзистор - самый обычный КТ819Б или КТ819В. Что, в общем-то, нетипично для гибридных микросхем.

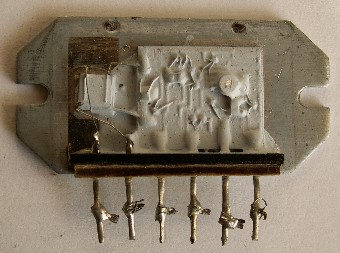

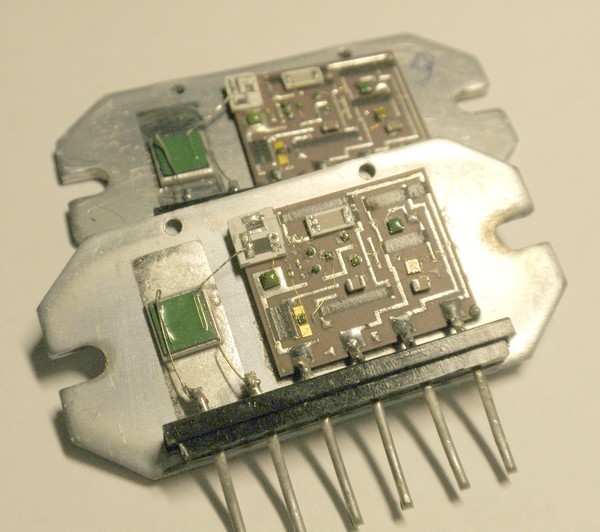

Но вот мне прислали снимки КМП403ЕН1А, в которой транзистор "нормальный" - бескорпусной. Похоже, что на заводе лепили из того, что было под рукой...
 |
 |

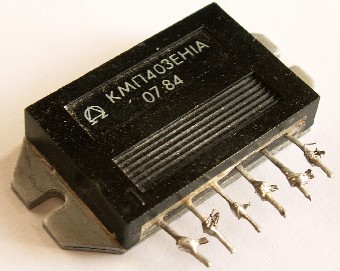

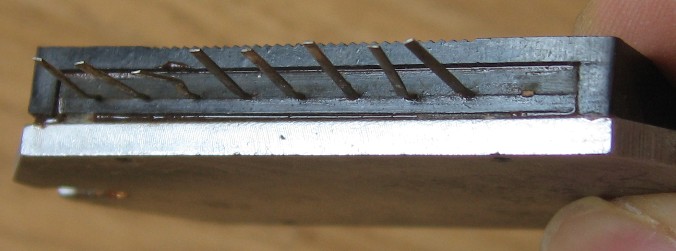

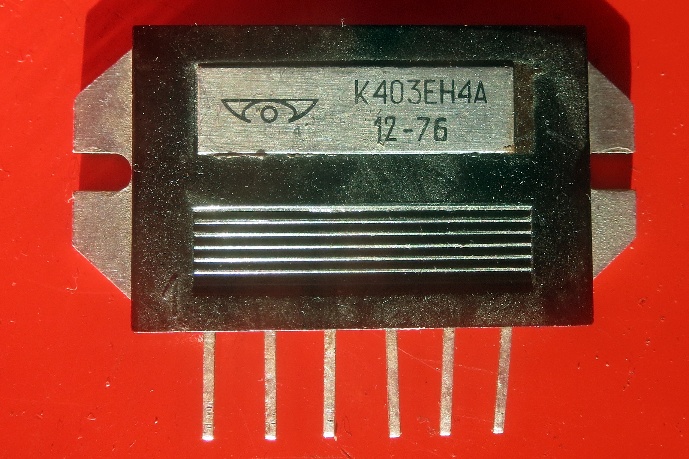

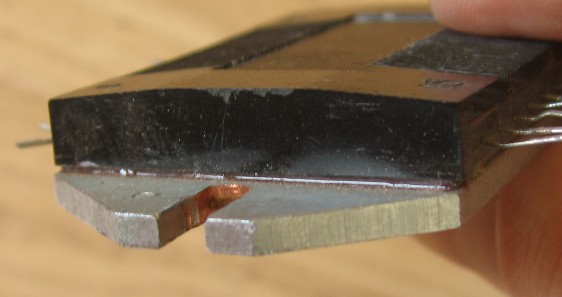

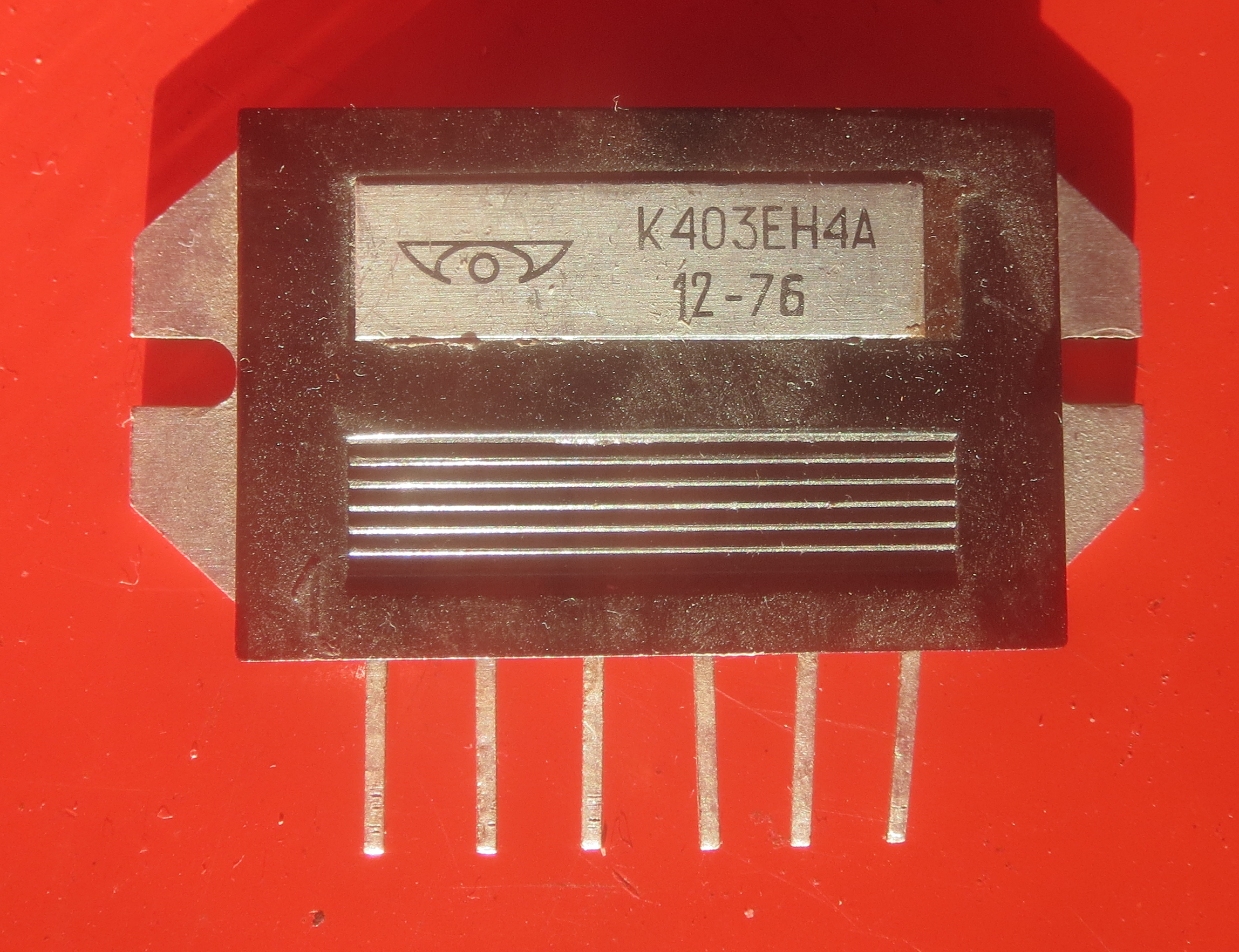

Еще из особенностей - видимо, в конце 80-х/начале 90-х изменили технологию корпусирования. В старых выпусках выводы были заделаны в полупрозрачную вставку. А герметизация стыков крышки и радиатора выполнялась, похоже, просто лаком. У экземпляров, пролежавших двадцать лет не запечатанными герметично в полиэтилен, крышка иногда отваливается сама, достаточно просто взять микросхему в руки.

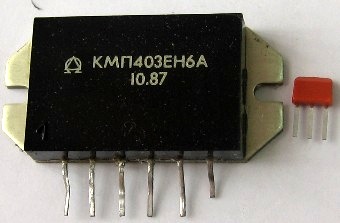

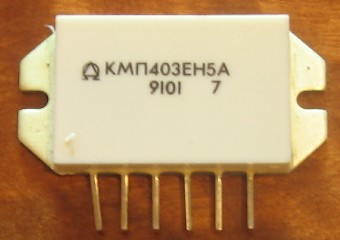

В новых же выводы и вся крышка по периметру залиты ярко-желтым компаундом. При этом качество шва гораздо выше, снять крышку намного труднее.
 |
 |
 |
 |
 |
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)

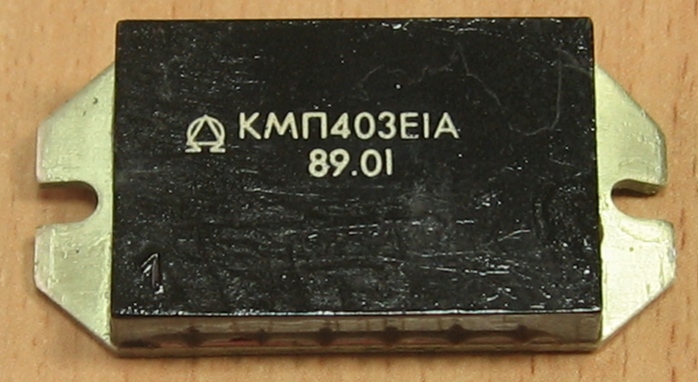

Забавный экземпляр - с опечаткой в названии :))) :
Источники:
1. Микросхемы и микросборки
специального назначения. Каталог. Под общей
редакцией канд. техн. наук И.Д. Голото и канд. техн. наук
Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва,
1980.
2. Банк М.У. Аналоговые интегральные схемы в
радиоаппаратуре.- М.: Радио и связь, 1981.
3. Игнатов А.Н. Микроэлектронные
устройства связи и радиовещания. - Томск:
Радио и связь, Томское отделение, 1990.
4. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности,
запасные части к электроизмерительным приборам. Москва, Всесоюзный
Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
5. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
6. 40 лет Научно-исследовательскому институту полупроводниковых приборов. История в лицах. - Томск, 2004.
