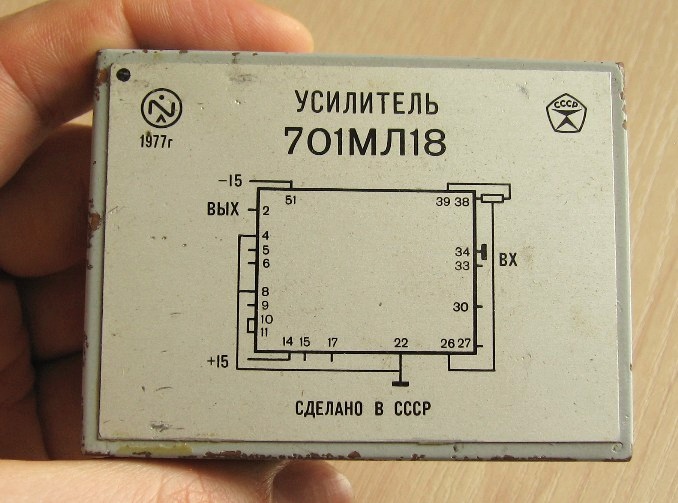

701МЛ18

Производитель - "Микроприбор", г.Львов (Украина).

Операционный МДМ-усилитель постоянного тока. Усилитель имеет однопроводной инвертирующий вход, модулятор выполнен на МОП-транзисторах.

Отличается впечатляющими размерами. Применялся в измерительной аппаратуре (цифровых интегрирующих вольтметрах) и в промышленном оборудовании.

Справочный лист на него.

Электрические параметры

Коэффициент усиления - 10х106
Входной ток - не более 1000 нА
Входное сопротивление - не менее 500 кОм
Дрейф напряжения смещения - не более 0,004% на 10°С
Дрейф разности входных токов - не более 0,002% на 24 часа
Частота единичного усиления - 2 МГц
Скорость нарастания выходного напряжения - не менее 0,1 В/мкс

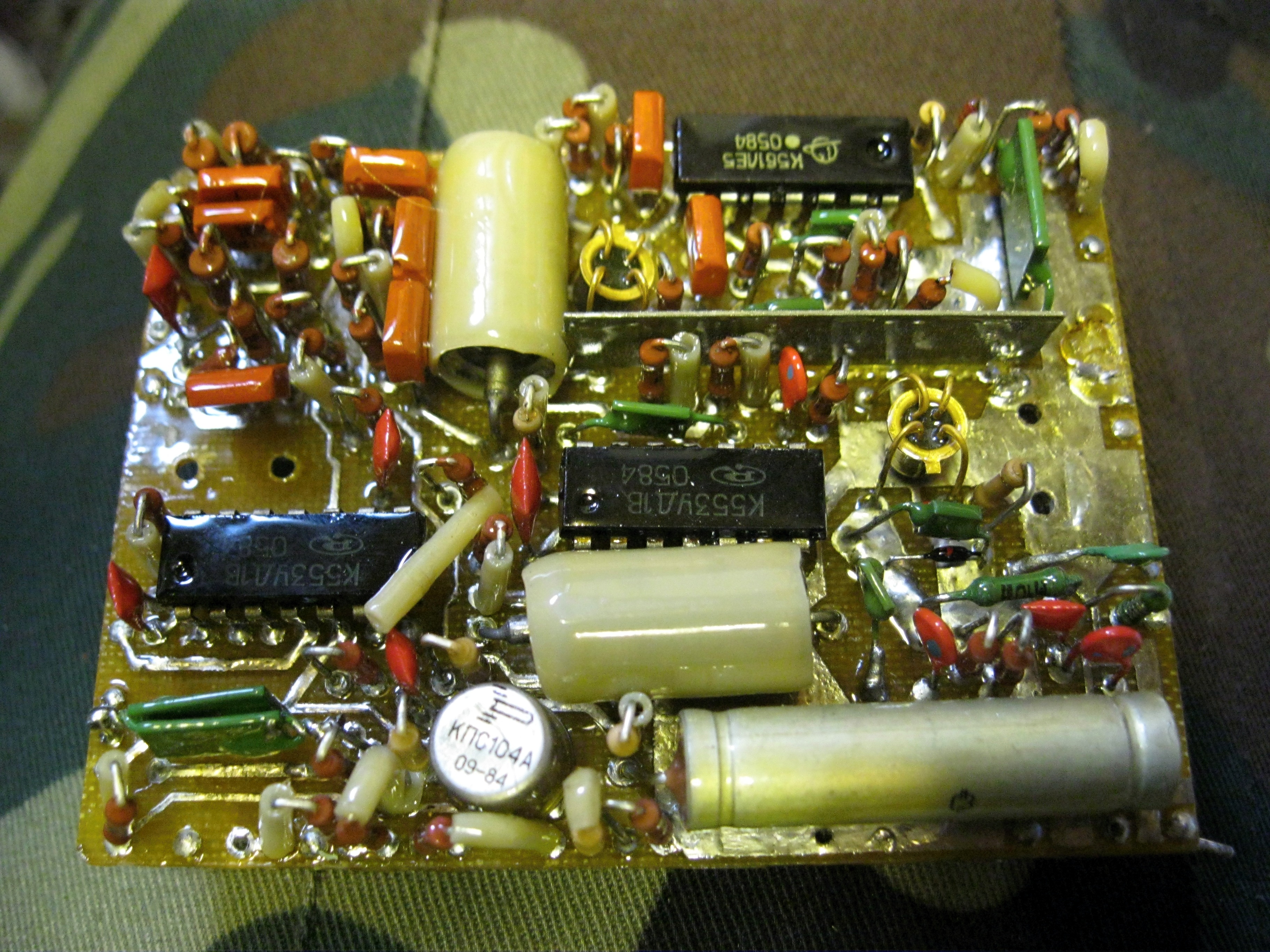

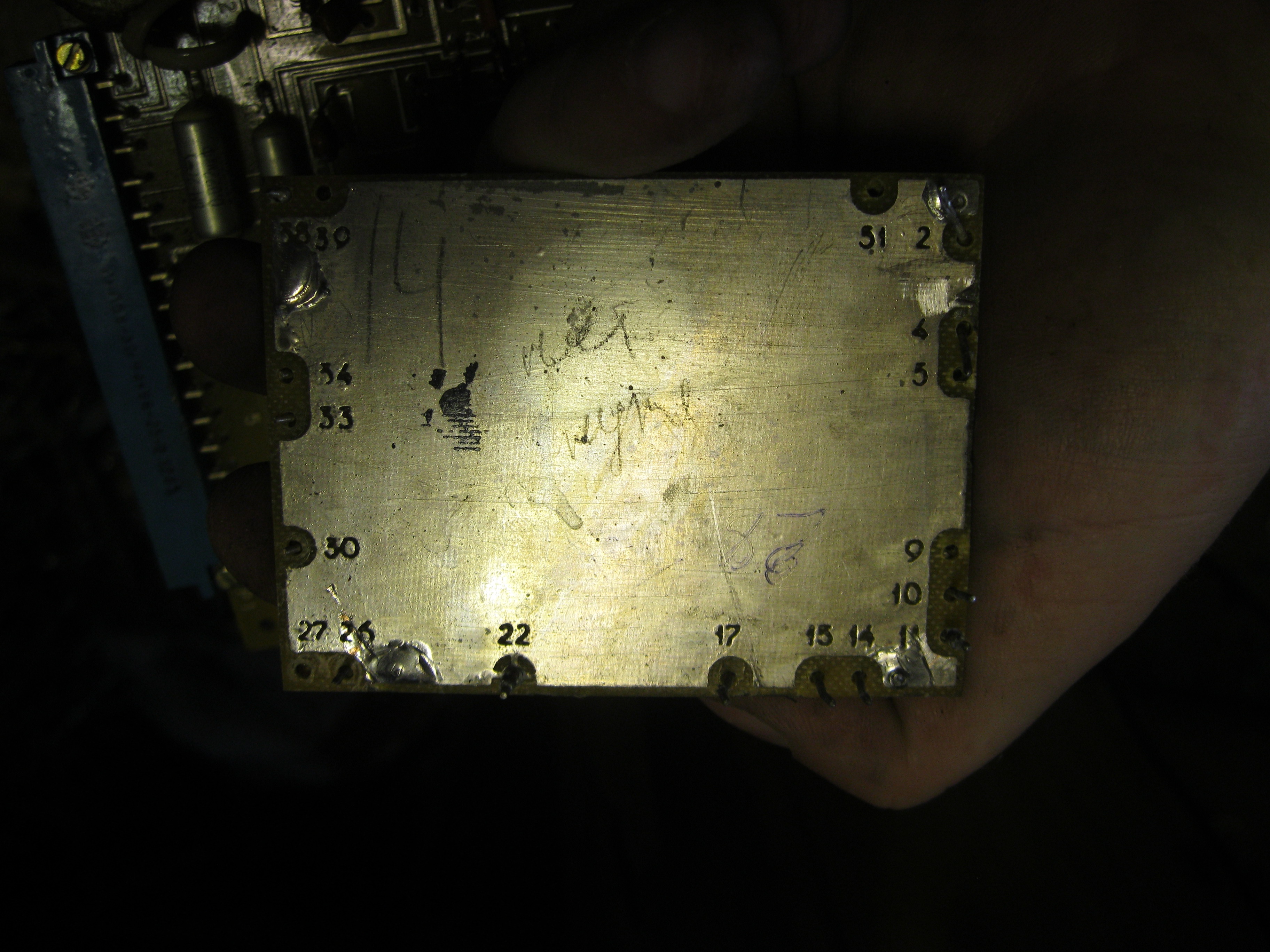

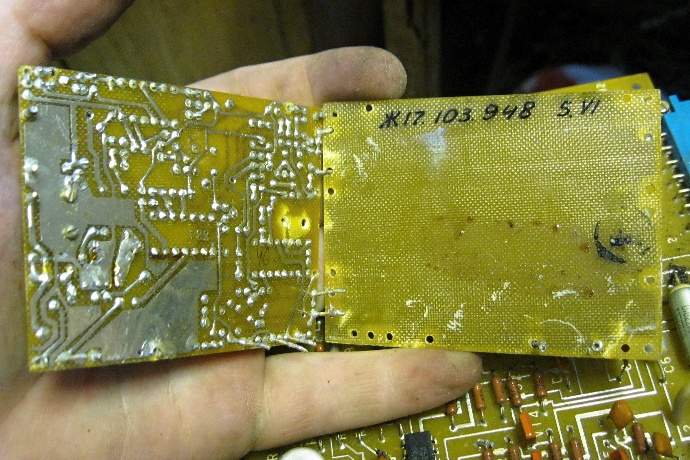

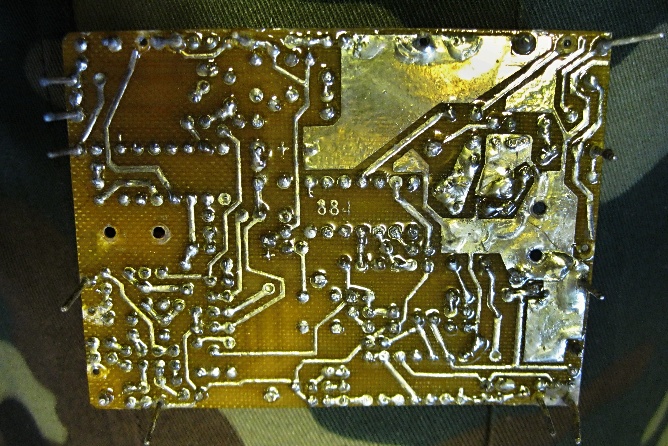

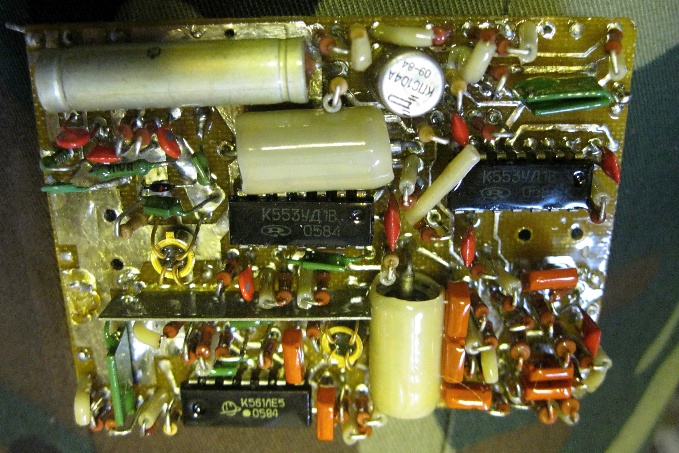

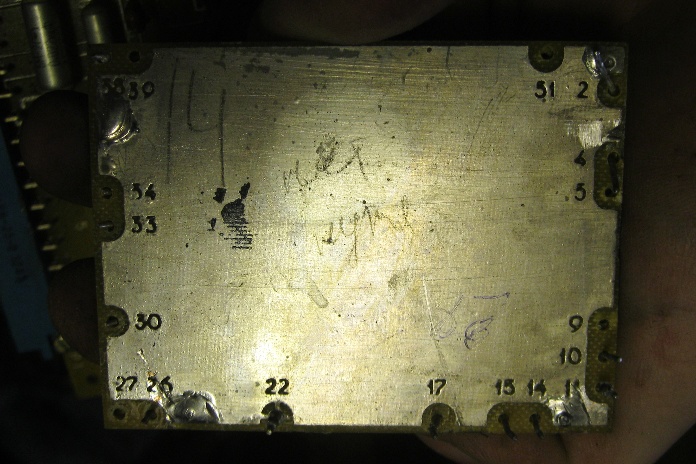

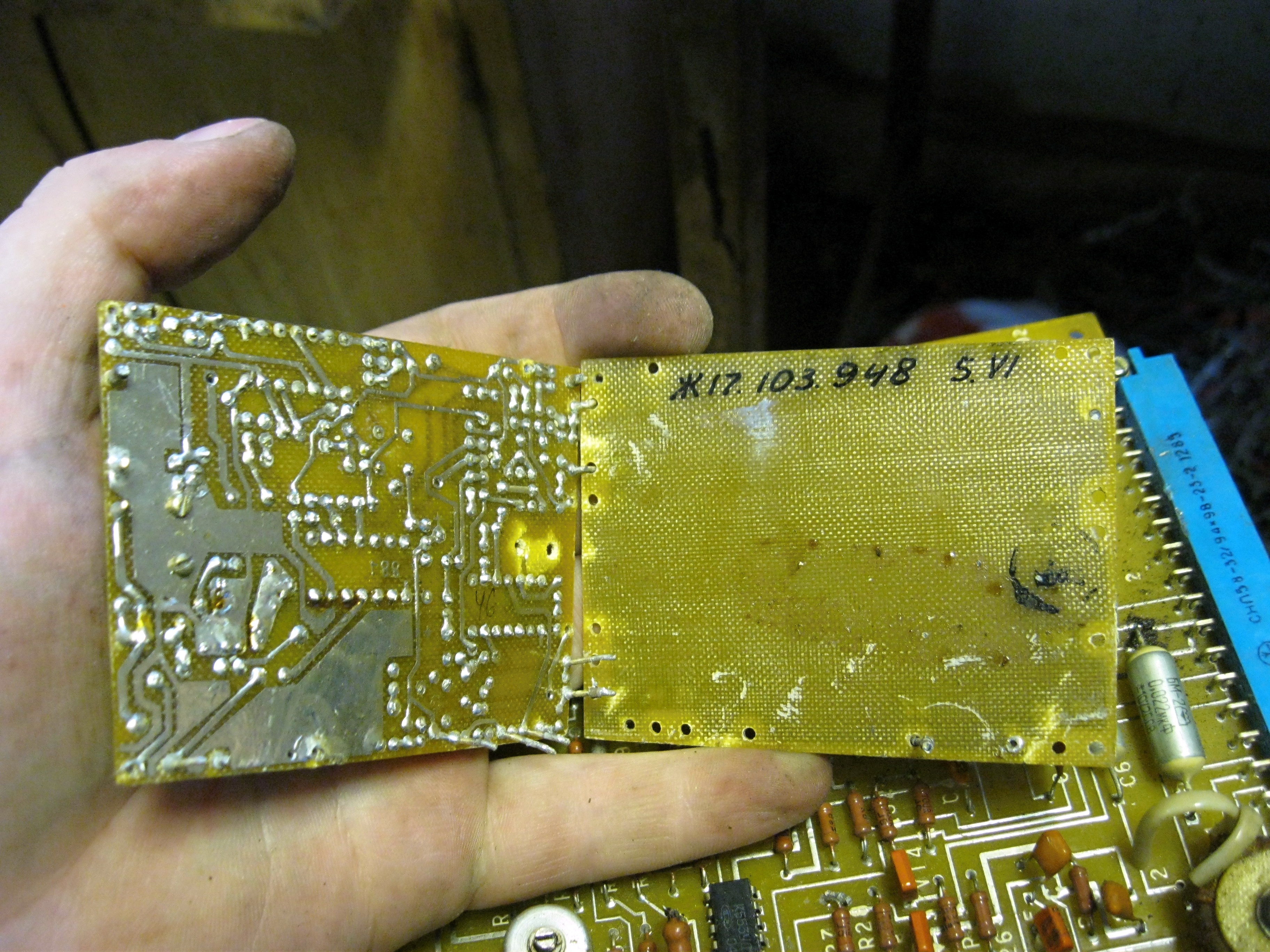

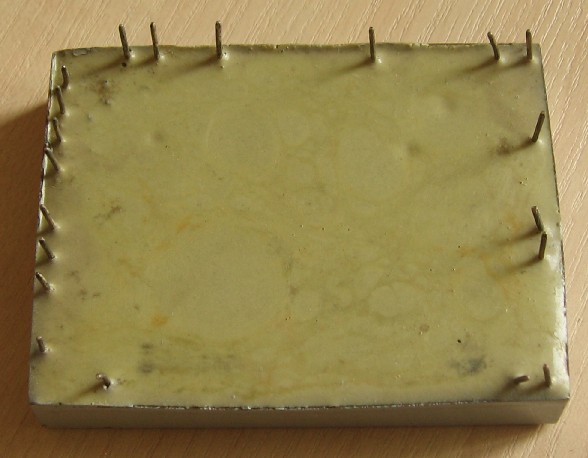

(фото Сергея aka Camuflage-Spb)

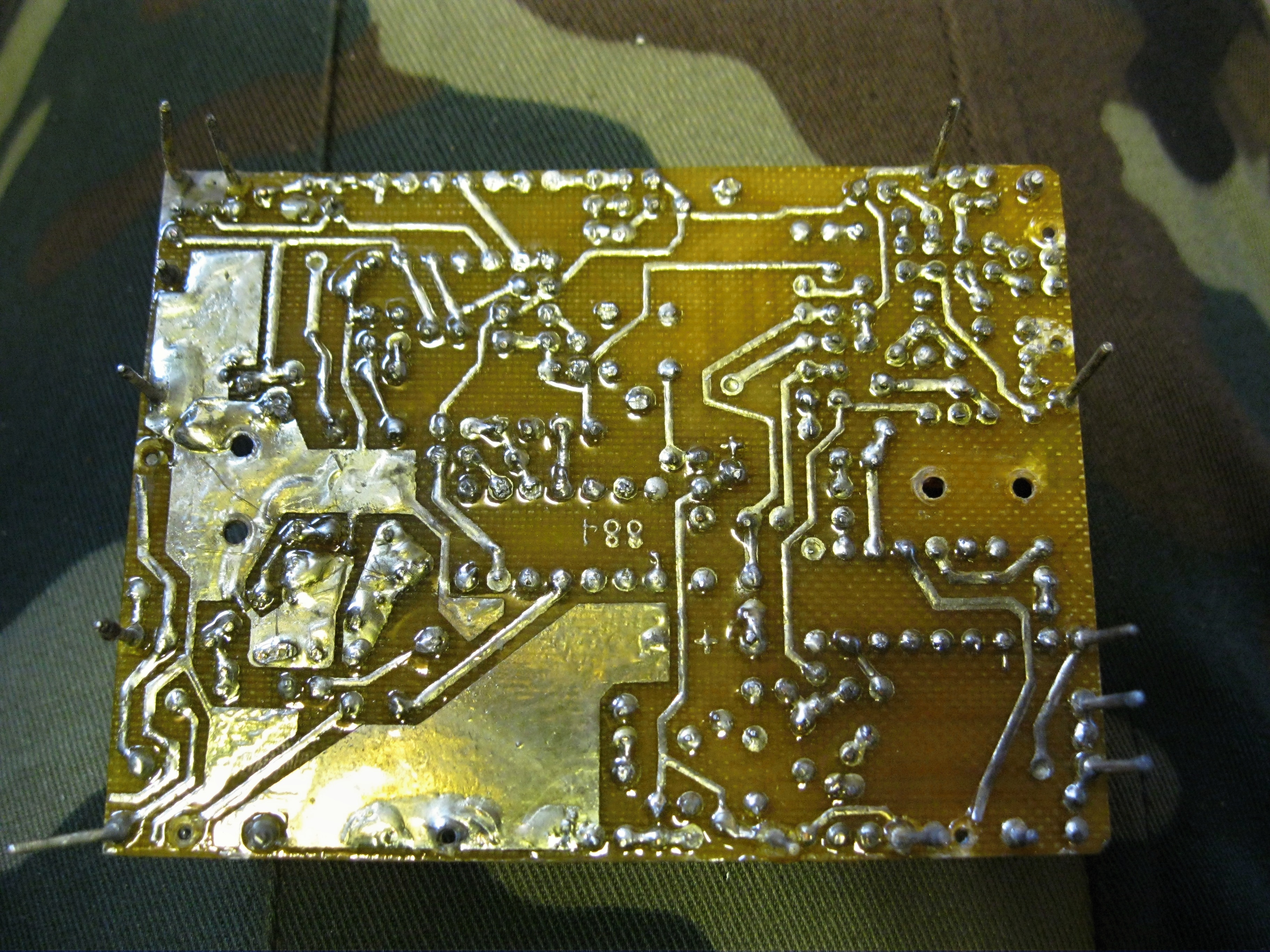

(фото Сергея aka Camuflage-Spb)


(фото Сергея aka Camuflage-Spb)


(фото Сергея aka Camuflage-Spb)


(фото с форума "Портативного ретрорадио")

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
