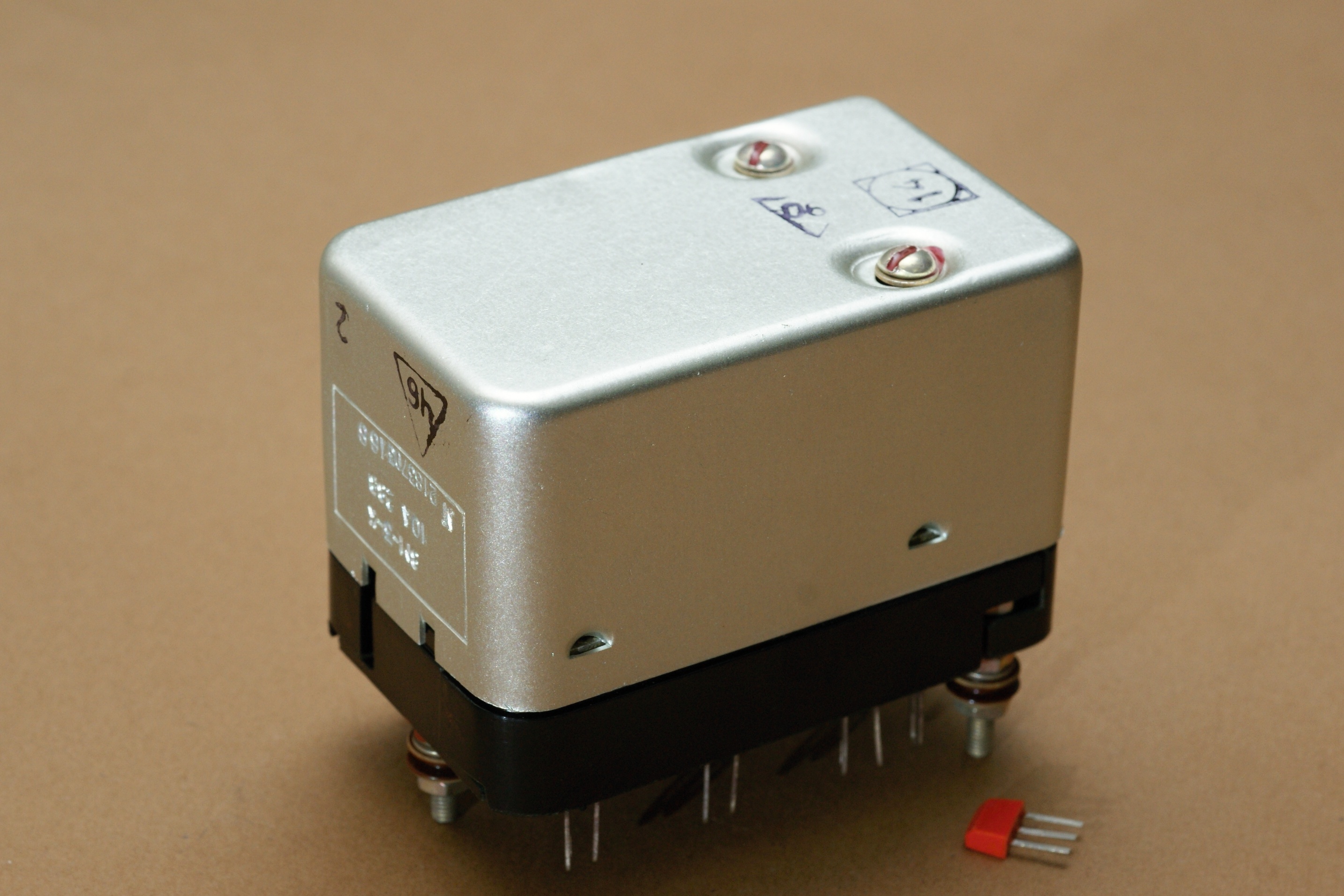

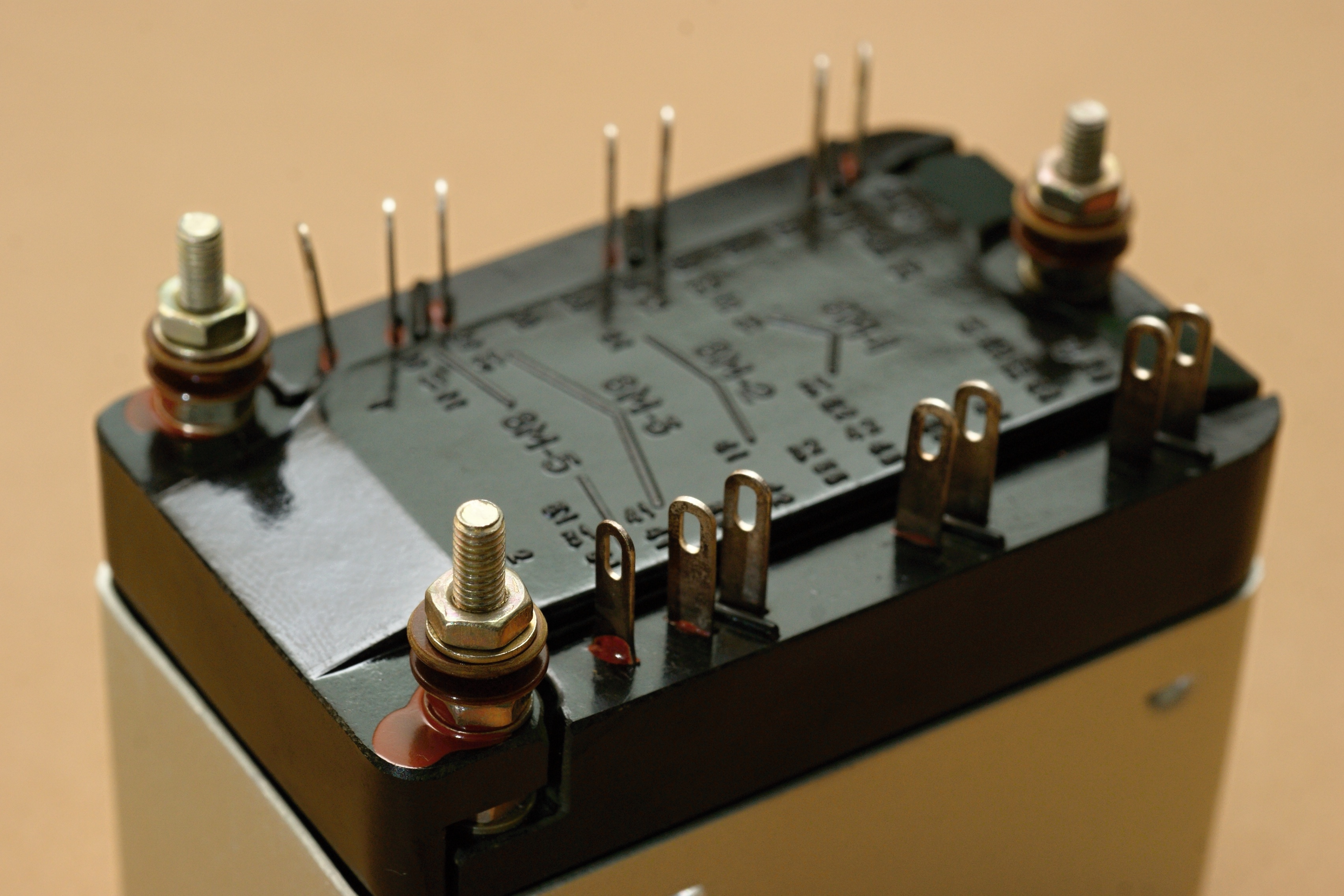

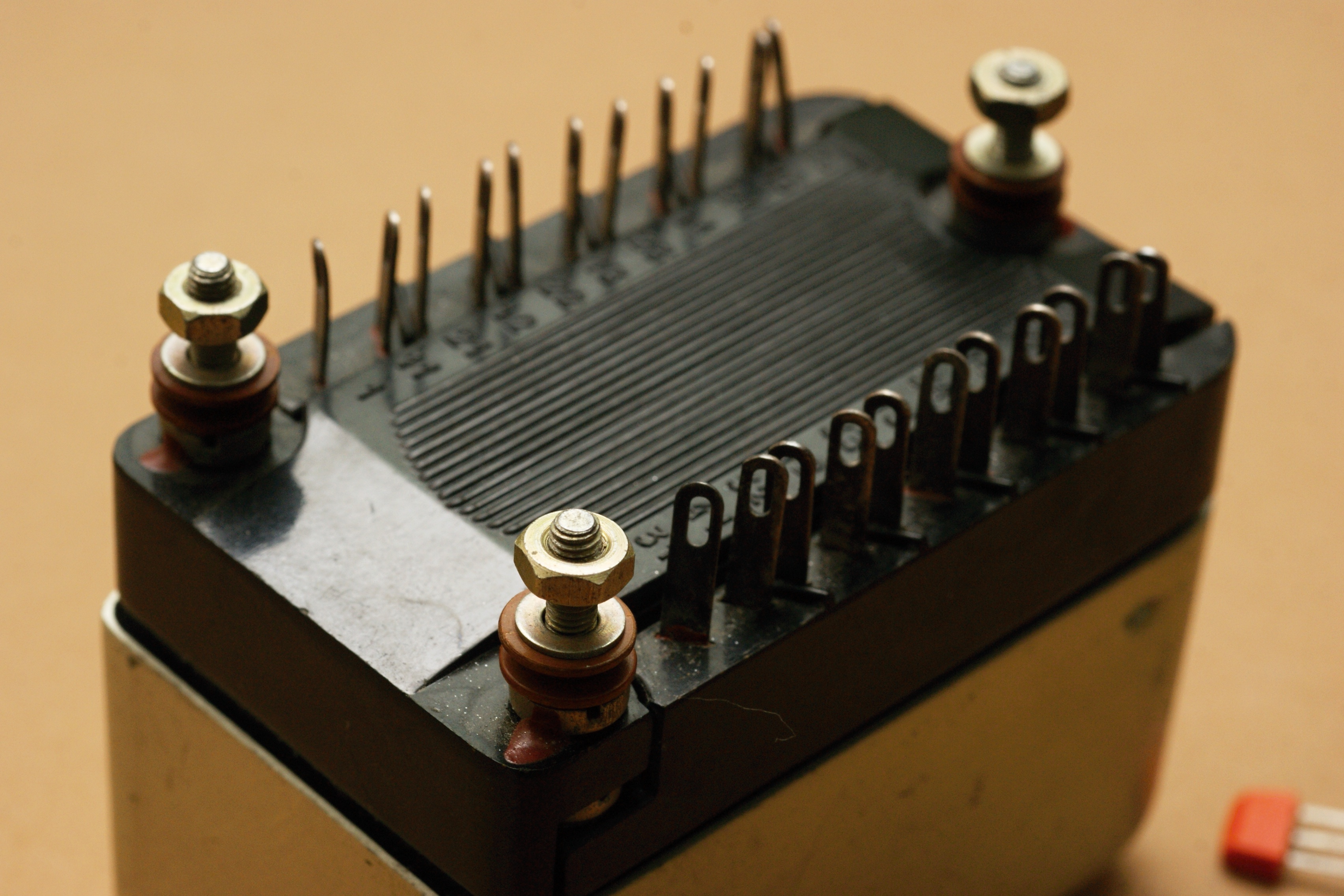

8М-1-К, 8М-3-К, 8М-5

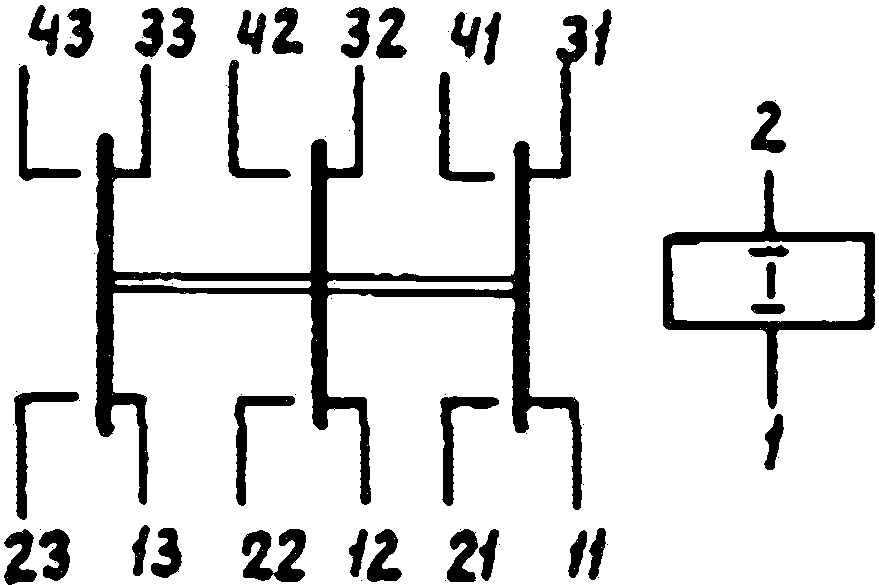

Вибростойкие реле для управления электродвигателями, на одну (8М-1), три (8М-3) и пять (8М-5) пар контактов. Так, 8М-3 "допускает включение и отключение 3-фазных электродвигателей в сетях переменного тока частотой 400гц с номинальным напряжением до 220В и коэффициентом мощности не менее 0,4".

Реле могут коммутировать постоянный ток до 50 А либо переменный до 35 А (номинальные частоты 50, 400 и 1000гц) с напряжением до 32 В. Вырезка из справочника на них. В чём отличие версии "-К" от стандартной, не знаю.

Разработаны они были в московском НИИ №627 (ВНИИ Электромеханики) для ракетной техники; "ВНИИЭМ, как головная организация, активно участвовал в разработке электротехнического оборудования ракет-носителей".

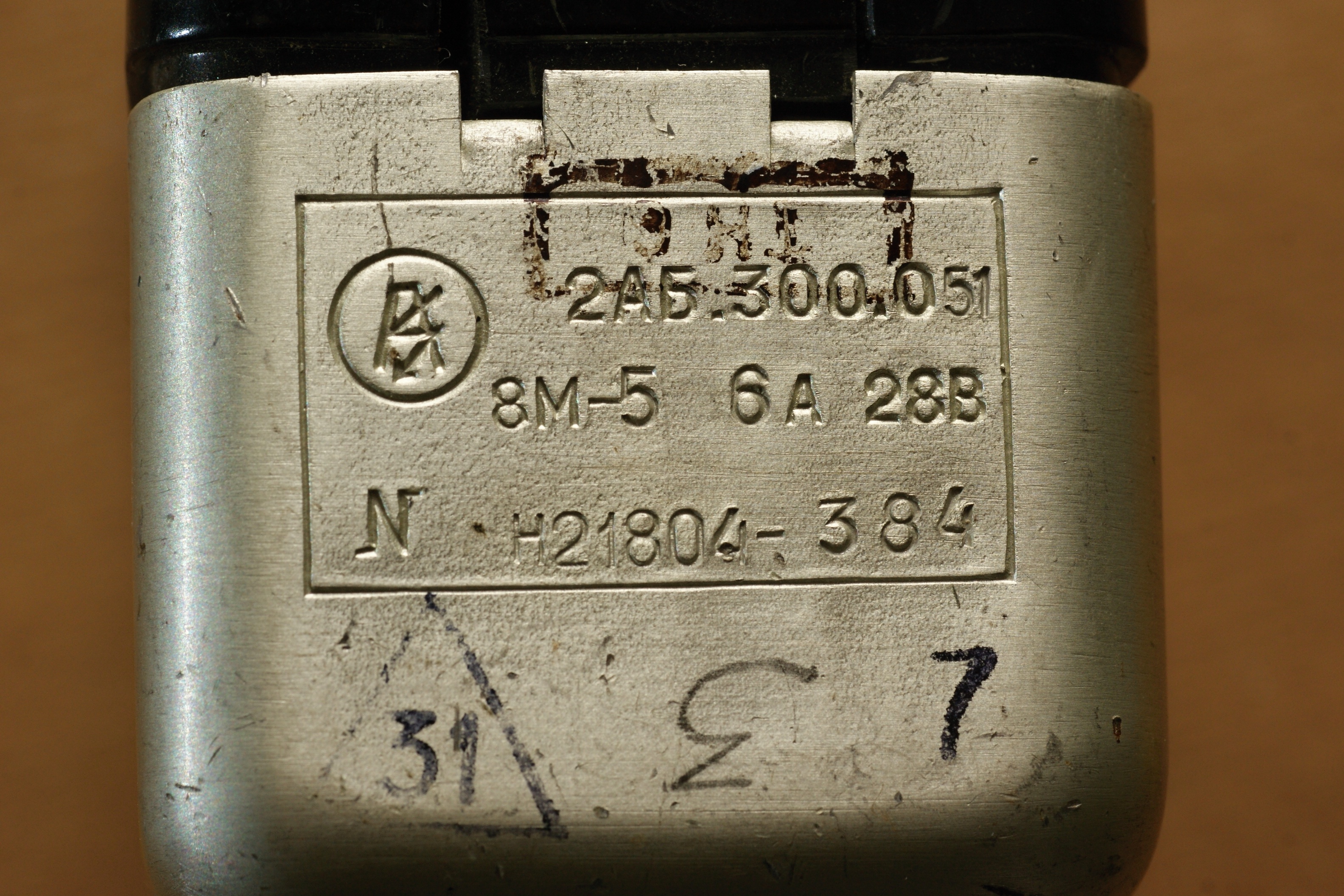

Производитель не маркирован, скорее всего это Чебоксарский электроаппаратный завод.

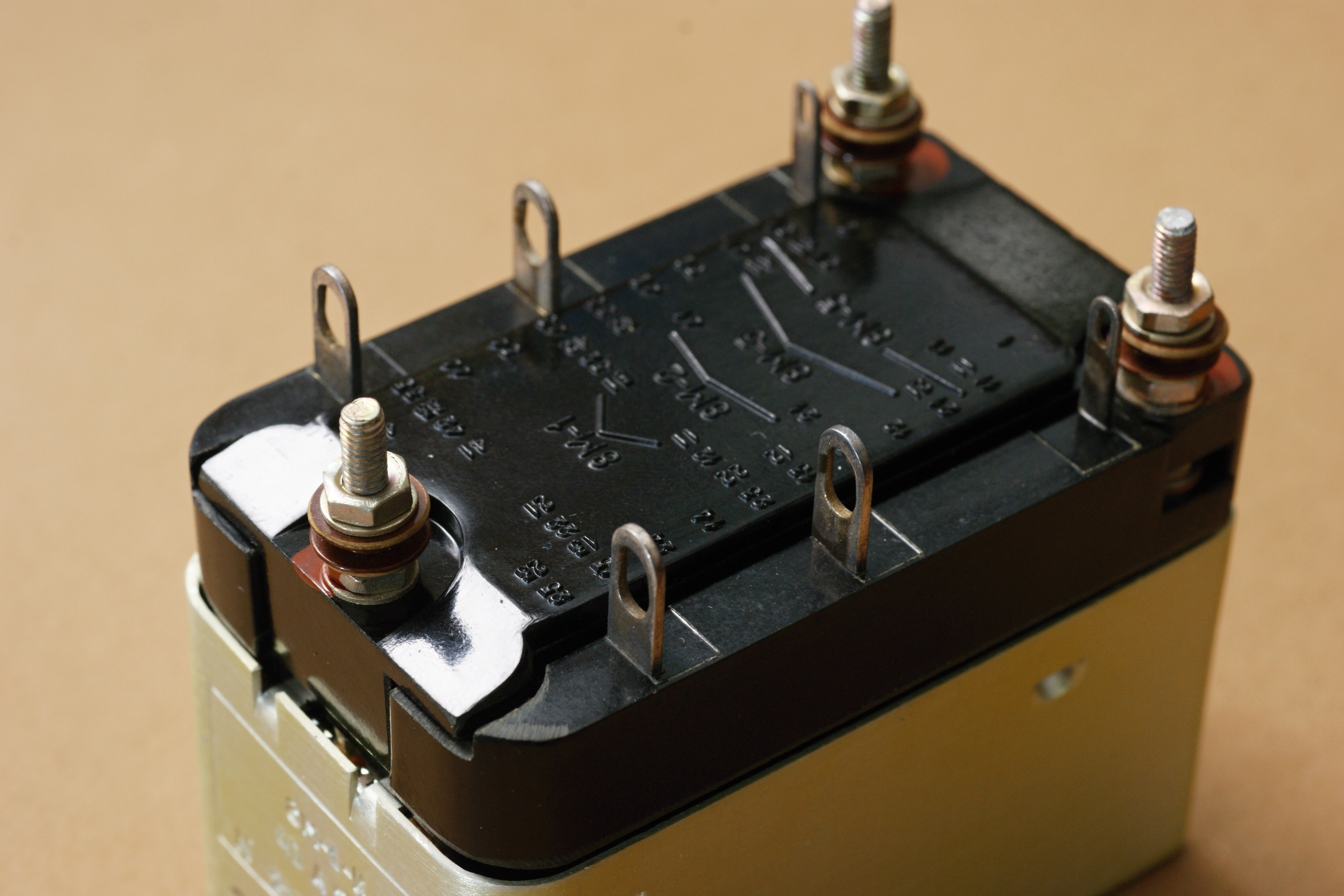

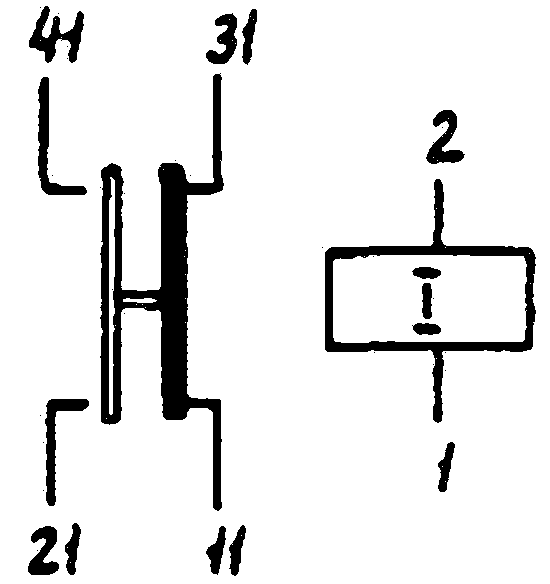

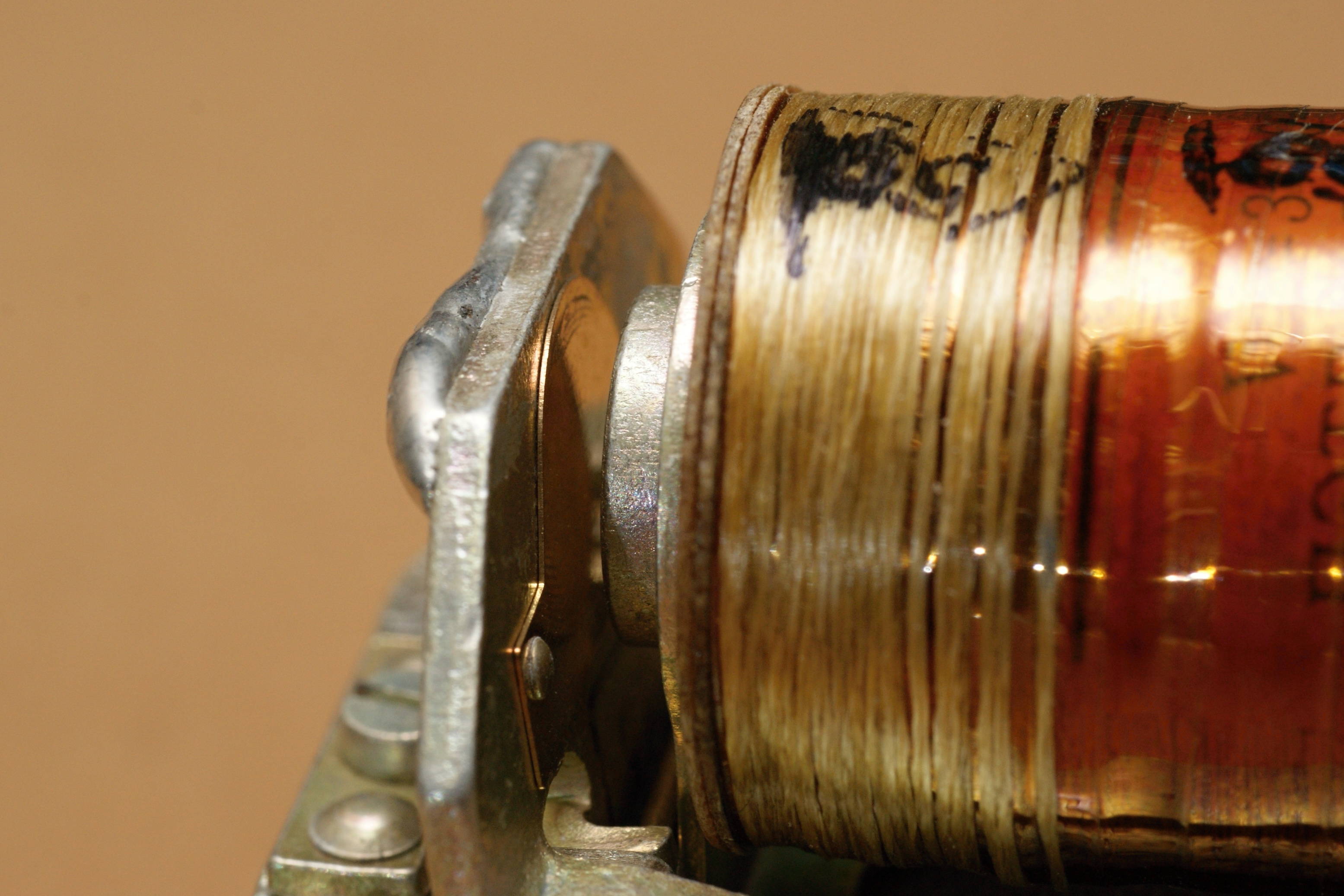

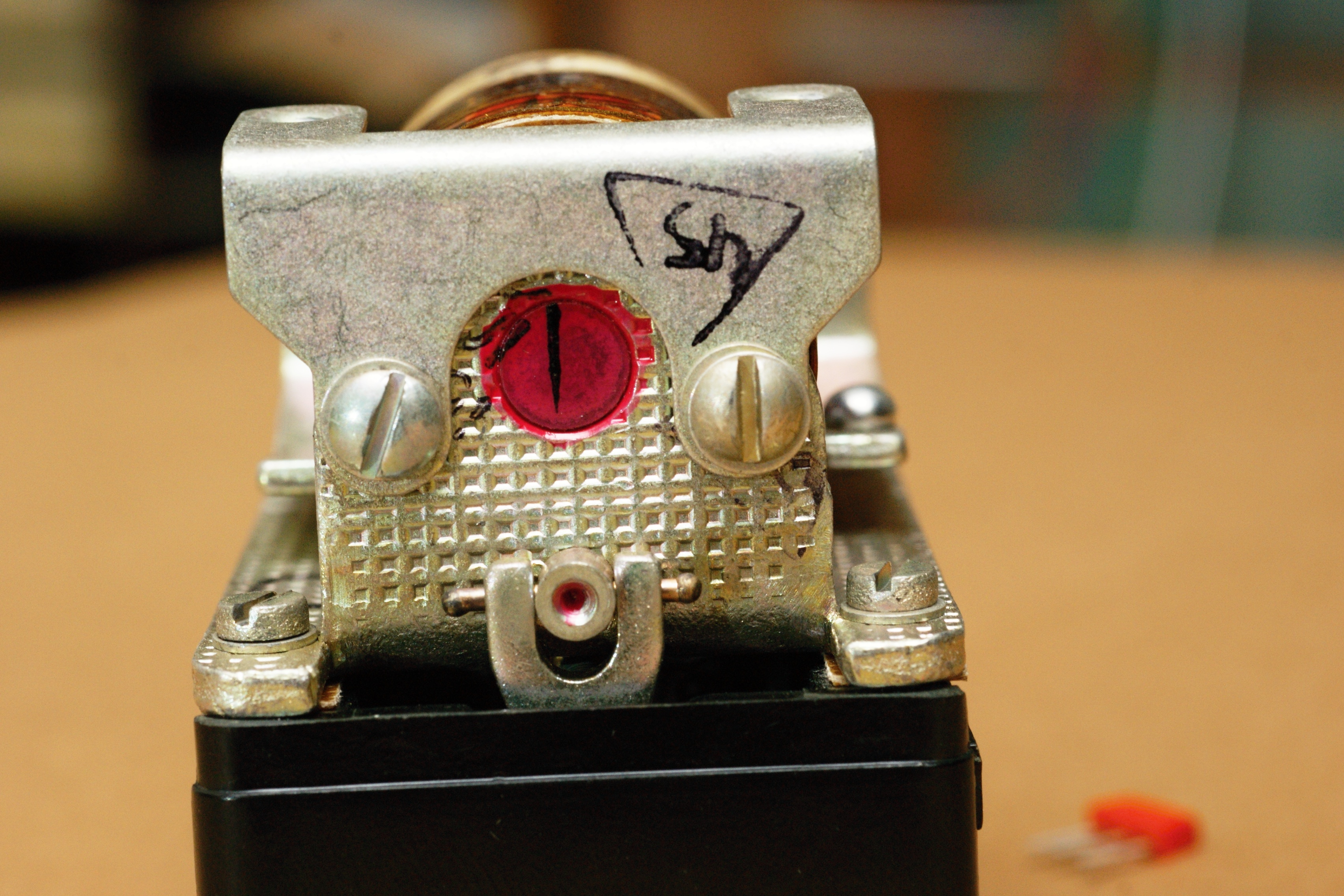

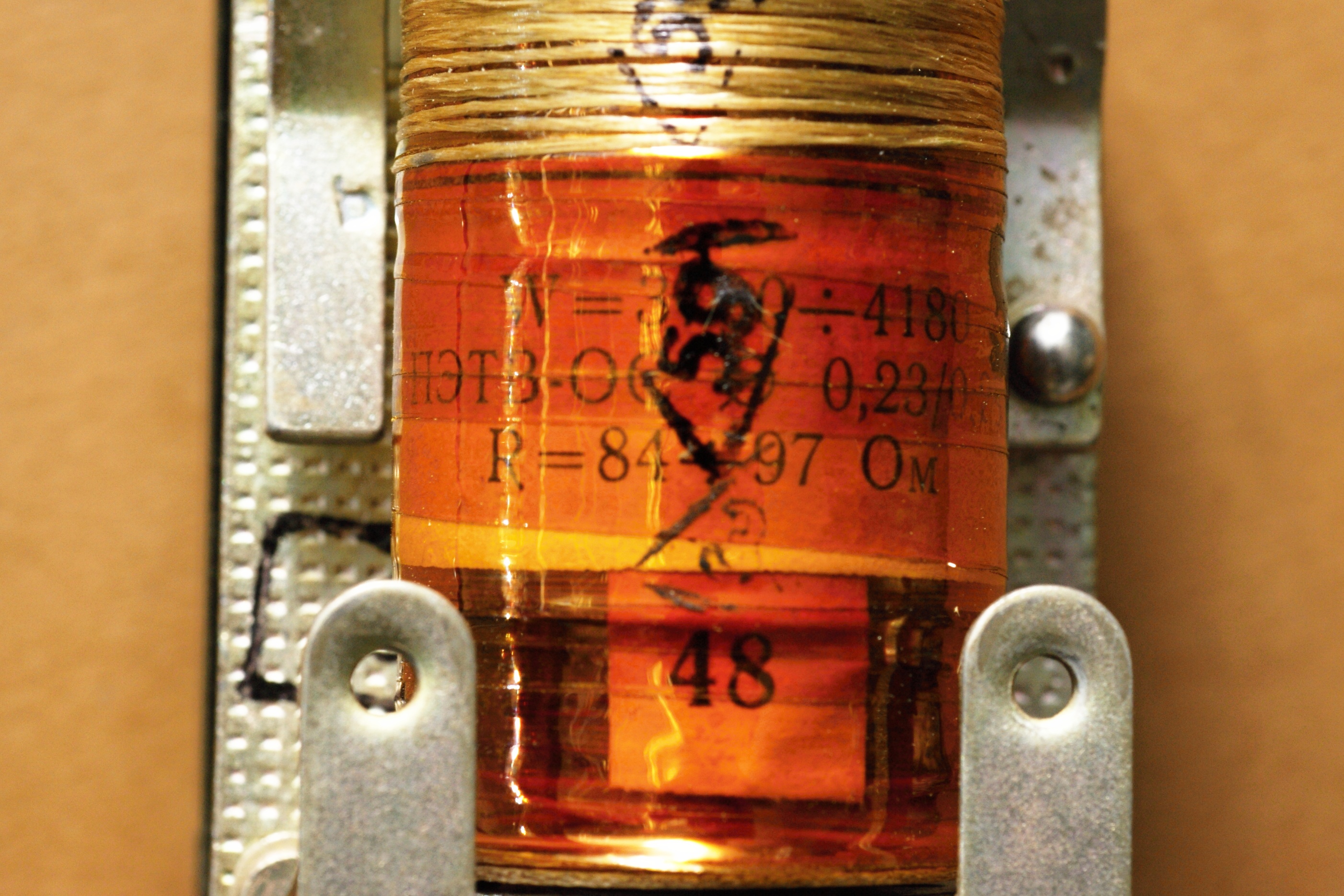

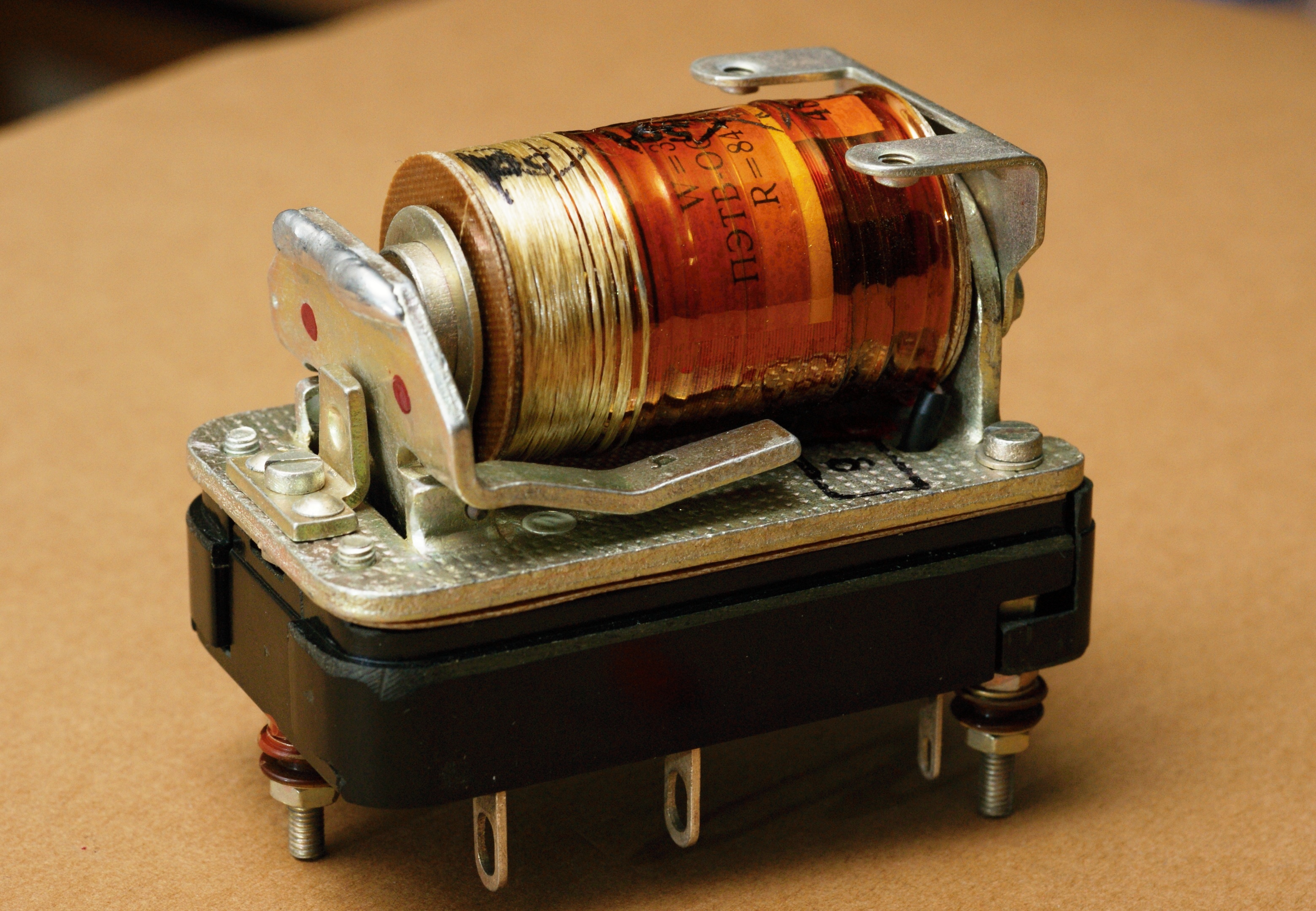

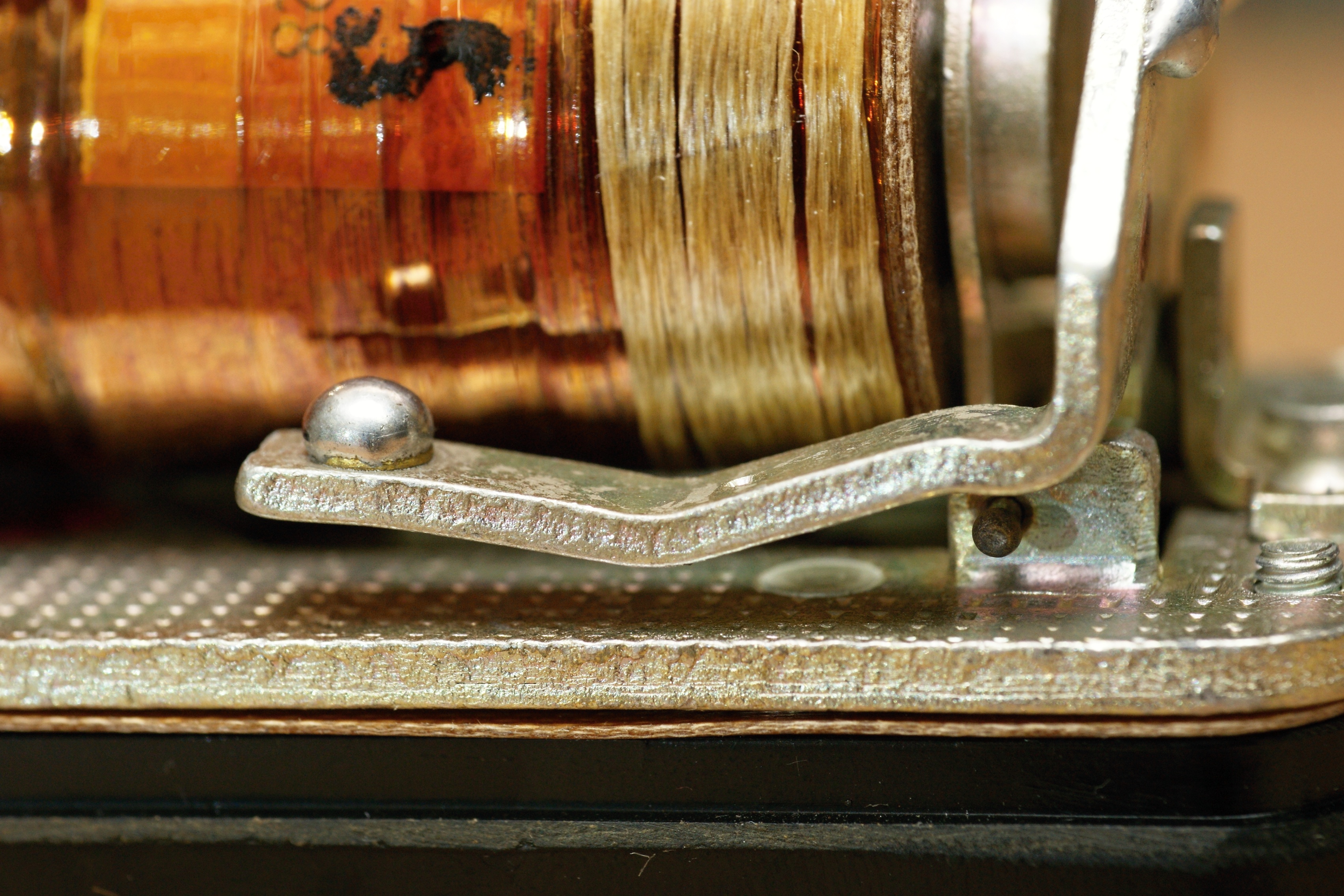

8М-1 8М-3

Источники:

1. Реле и контакторы. Справочник. Том II. Проектно-конструкторское бюро. 1963.
2. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
