ACY20

транзистор ACY20

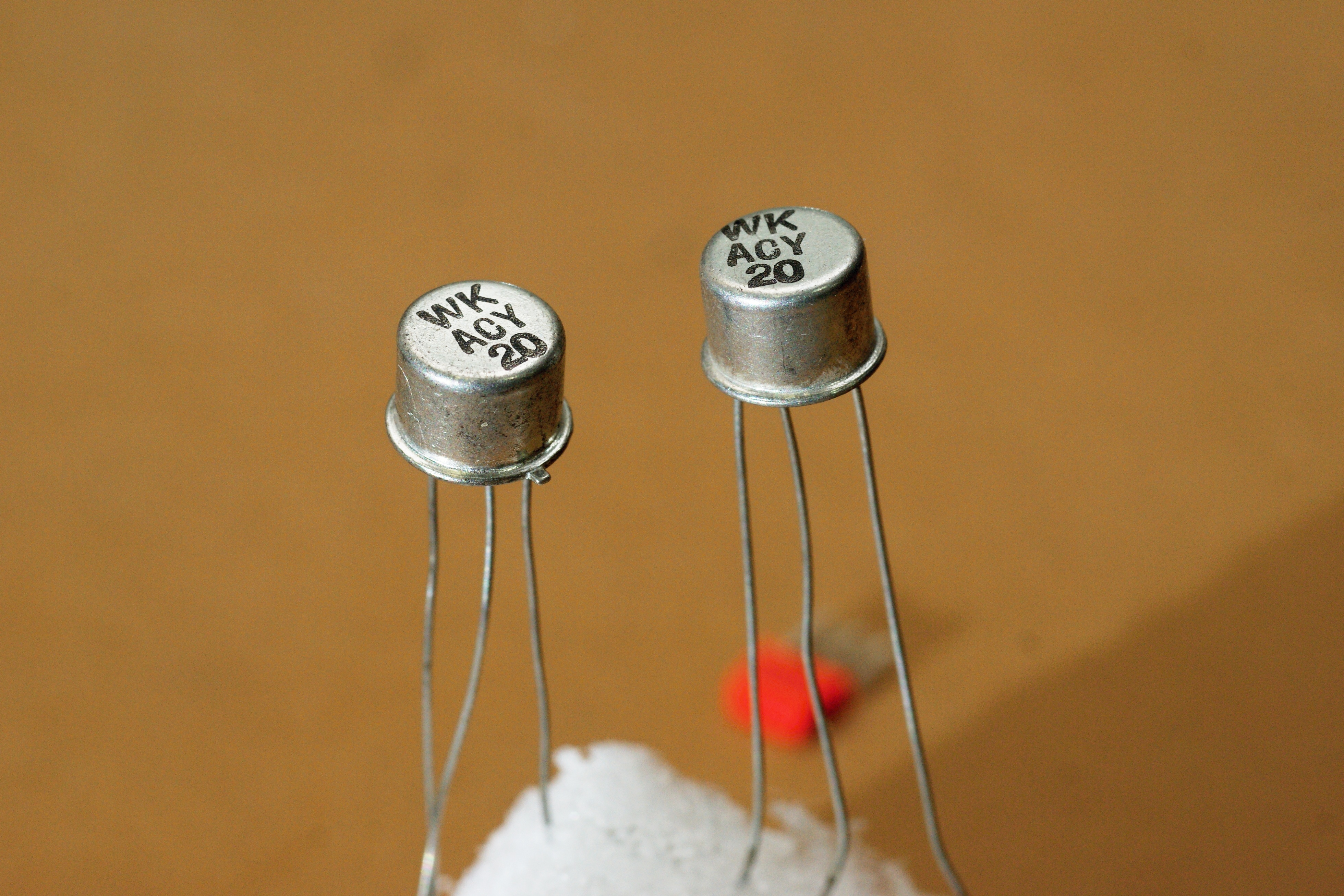

Маломощный германиевый p-n-p транзистор от некоей фирмы WK. По всем параметрам чрезвычайно похож на ACY18.

Электрические параметры

Коэффициент усиления h21Э - не менее 60
Граничная частота усиления по току в схеме ОЭ - 1 МГц
Максимальное напряжение коллектор-база - 40 В
Максимальное напряжение коллектор-эмиттер - 20 В
Максимальный ток коллектора - 500 мА
Обратный ток коллектора - не более 100 мкА
Максимальная рассеиваемая мощность - 260 мВт
Корпус TO-5

Источники

1. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
2. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
3. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998
