АК9601

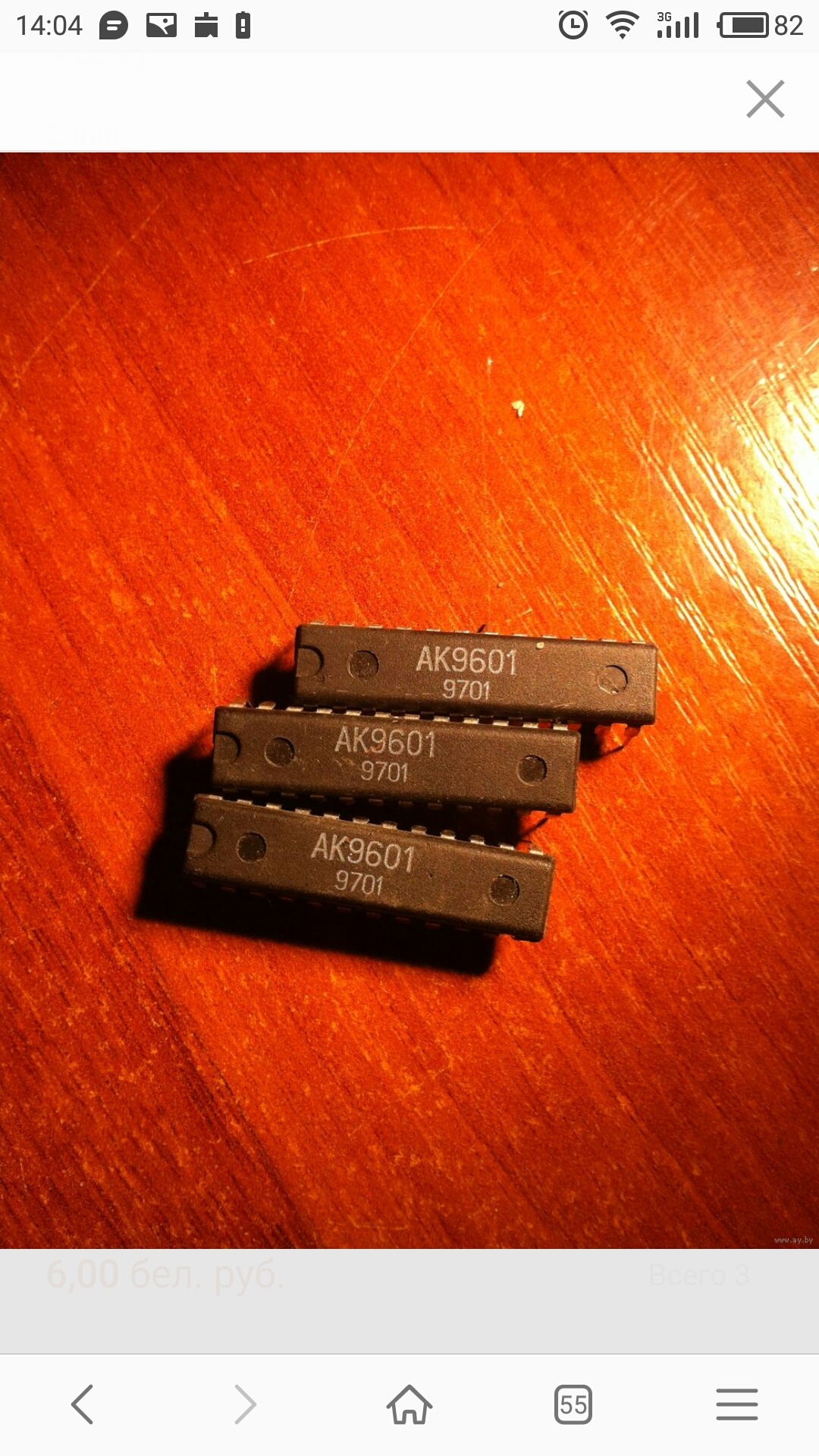

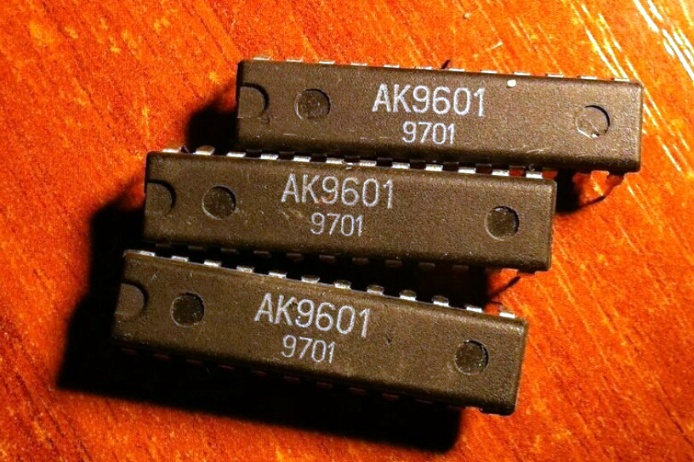

(фото с форума Портативное ретрорадио)

Микросхема программируемого частотного синтезатора. Она предназначена для использования в системах связи с цифровым синтезом частот и может работать в двух режимах задания данных - от ЭСППЗУ с интерфейсом I²C либо от микропроцессора.

Частотный синтезатор выполняет следующие функции:
   - считывание информации по шине I²C из памяти;
   - стробирование питания микросхем памяти для уменьшения тока потребления;
   - синтез частоты для приема и передачи сигнала на выбранном канале (максимальное количество каналов при подключении к шине I²C двух микросхем КР1568РР2 или восьми микросхем КР1568РР1 — 255 рабочих + 1 дежурный) в диапазоне напряжения питания Ucc от 3,5 В до 6 В;
   - быстрый переход на дежурный канал связи;
   - ускоренный выбор канала связи;
   - хранение номера последнего канала связи в режиме хранения с током потребления менее 10 мкА;
   - синтез частоты с помощью встроенных высокочастотного прескалера, 16-разрядного делителя с переменным коэффициентом деления, кварцевого генератора опорной частоты и фазового детектора; максимальная частота составляет 290 МГц в режиме HP и до 200 МГц в режиме LP;
   - контроль "захвата" частоты системой ФАПЧ и управление бесшумной настройкой на частоту приема и передачи;
   - индикацию номера канала связи на 16-сегментный мультиплексный ЖКИ (2x8 сегментов).

В качестве справочного листа - статья из журнала "Радиолюбитель".

Производитель немаркирован, но по внешним признакам, это минский НПК "Сигнал".
