Бареттеры

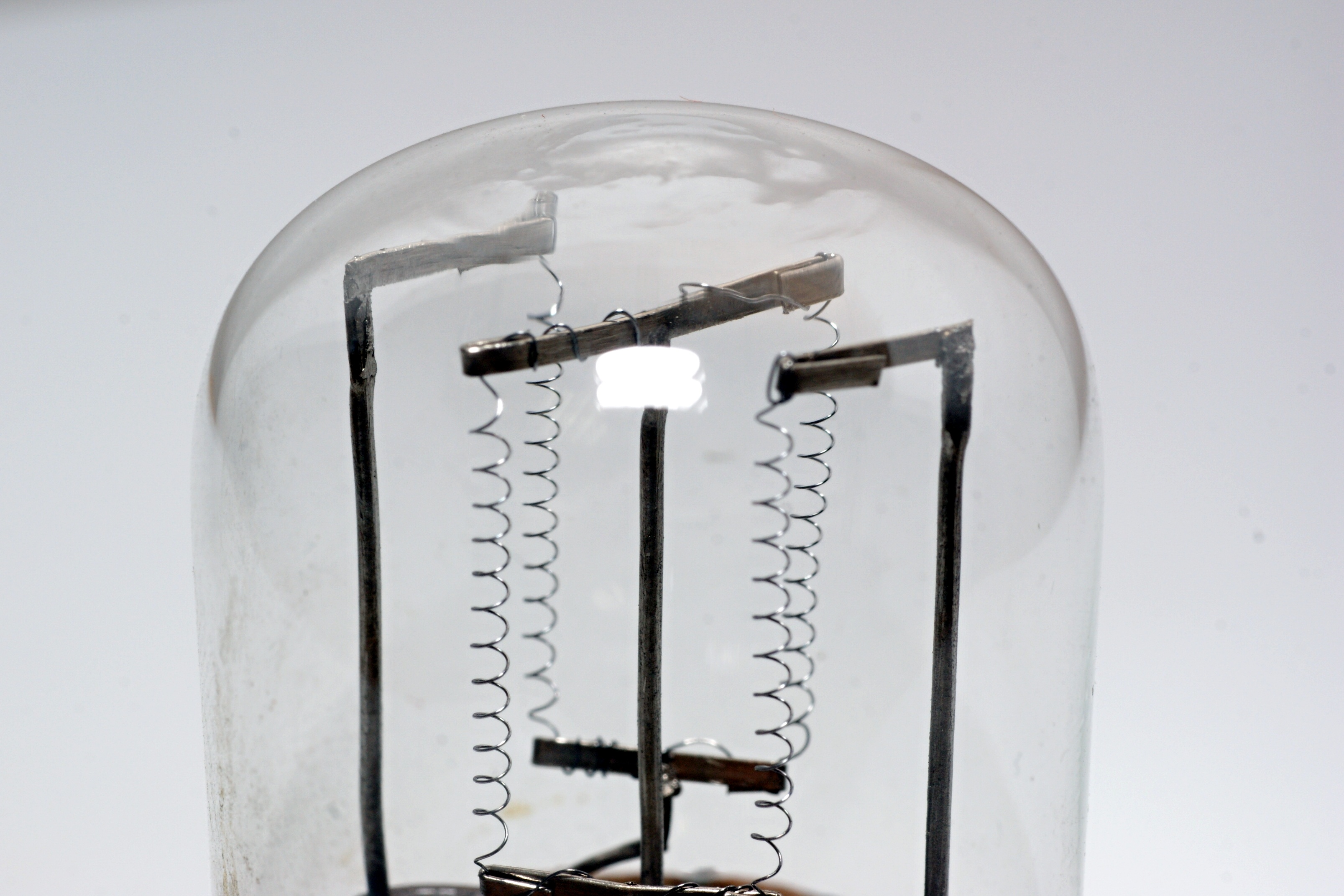

   Бареттеры (старый вариант - бареторы) - стабилизаторы тока, безразрядные приборы, представляющие собой, как правило, стальную проволоку, помещенную в наполненный под небольшим давлением водородом баллон. При работе барреттера железная проволока находится в накаленном состоянии.

Применялись они в качестве буферного сопротивления в цепи накала катода. При этом бареттер обеспечивает неизменность тока в цепи при колебаниях напряжения источника тока в определенных пределах.

0,24Б12-18 0,3Б17-35 0,3Б65-135 0,425Б5,5-12 0,8БП3-7 0,85Б5,5-12 1Б5-9 1Б10-17 6-18V 1,4A (импорт.)

   Водород является восстановительной средой и, препятствуя окислению стальной проволоки даже при сильном ее нагреве, обеспечивает долговечность бареттера. Кроме того, он обладает значительной теплопроводностью, что позволяет подобрать теплоотдачу нити таким образом, чтобы при малых изменениях тока происходило значительное изменение сопротивления нити, что и требуется для достижения хорошего регулирующего действия.
   Выбор стальной нити обусловлен главным образом высоким температурным коэффициентом сопротивления стали, равным 0,00625. Именно комбинация этих обоих элементов обеспечивает своеобразные свойства нити барретера.

  Иногда в бареттерах в целях увеличения долговечности применяли и вольфрамовую нить.

   Величина сопротивления стальной проволоки, начиная с определенной температуры накала, резко возрастает при весьма малом увеличении протекающего по ней тока. Благодаря этому свойству бареттер, включенный последовательно в электрическую цепь, будет автоматически поддерживать постоянство тока в определенных пределах изменения этого тока. При дальнейшем повышении температуры большую роль начинает играть теплоотдача через излучение и конвекцию, и сопротивление нити возрастает медленнее. Наступает перегиб характеристики, который в реальных бареттерах соответствует светлокрасному накалу нити. Аналогичным свойством в несколько меньшей степени обладают и обыкновенные лампы накаливания ;)))

   Рабочим участком характеристики бареттера считается обычно та часть ветви, в которой ток изменяется не более чем на 3%. Обычно при этом Uмакс превышает Uмин примерно в два раза.

   Основным достоинством бареттера является простота конструкции и эксплуатации и независимость стабилизации от частоты тока.

   Недостатки - относительно большое (порядка 5—10 Вт) потребление мощности, сравнительно короткий срок службы и значительная инерционность (его тепловой режим устанавливается в течение 2—5 мин), вызываемая необходимостью нагрева нити для проявления стабилизирующего эффекта. За счет тепловой инерционности стабилизируются только медленные изменения тока. Резкие толчки тока передаются в сопротивление нагрузки почти без всякого изменения.

   Коэффициент стабилизации тока бареттеров составляет величину порядка 5 — 15.

   Выпускал их в основном завод "Анод", Дятьково (Брянская обл.); однако иногда встречаются и приборы других заводов, к примеру, московского завода "Электролампа" (ныне ОАО "Диод").

   Обозначение бареттеров состоит из трех элементов:
Первый элемент — цифра, соответствующая номинальному току стабилизации.
Второй элемент — буквы СТ (стабилизатор тока) или Б (бареттер).
Третий элемент — два числа, соединенные дефисом, обозначающие пределы стабилизации по напряжению.

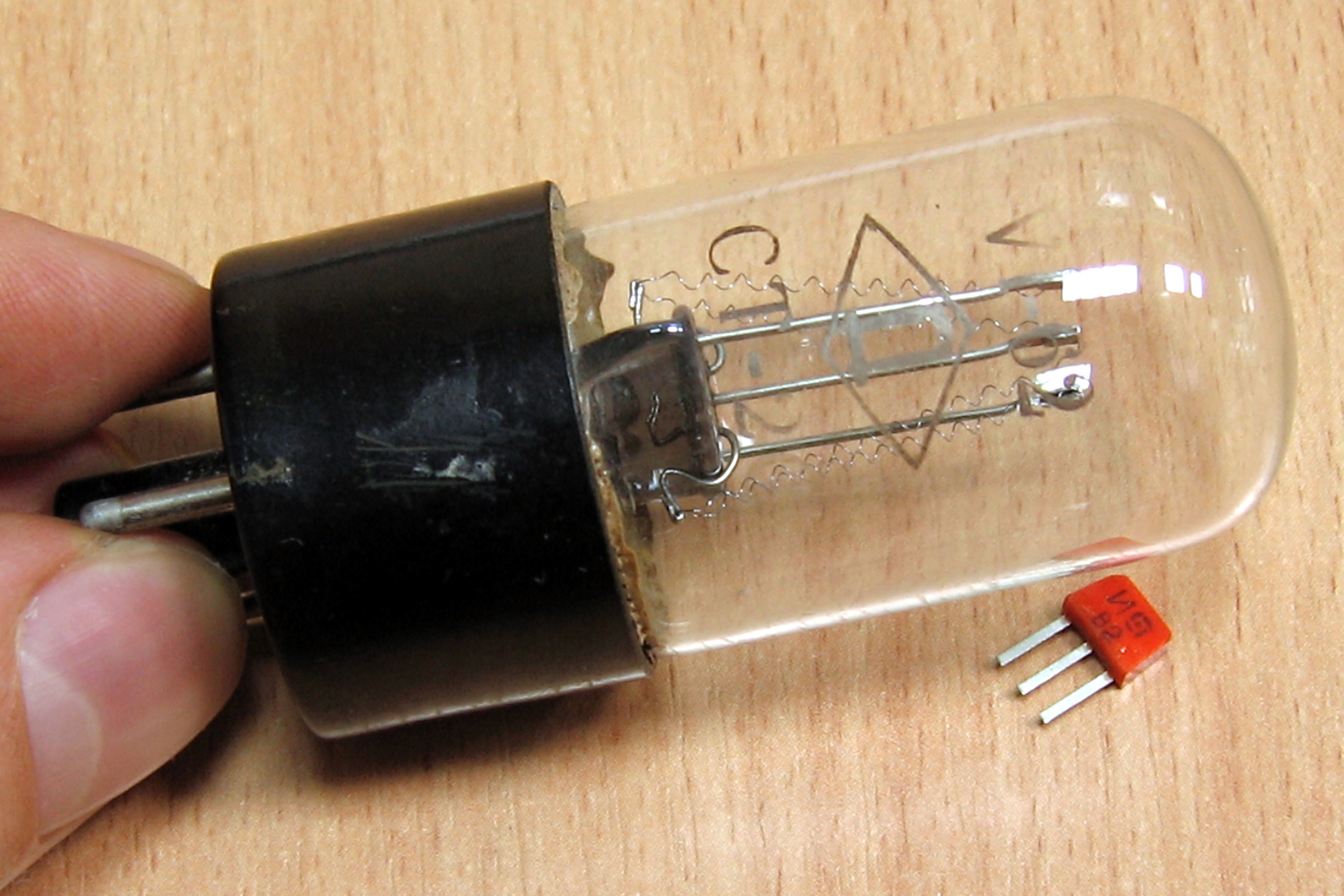

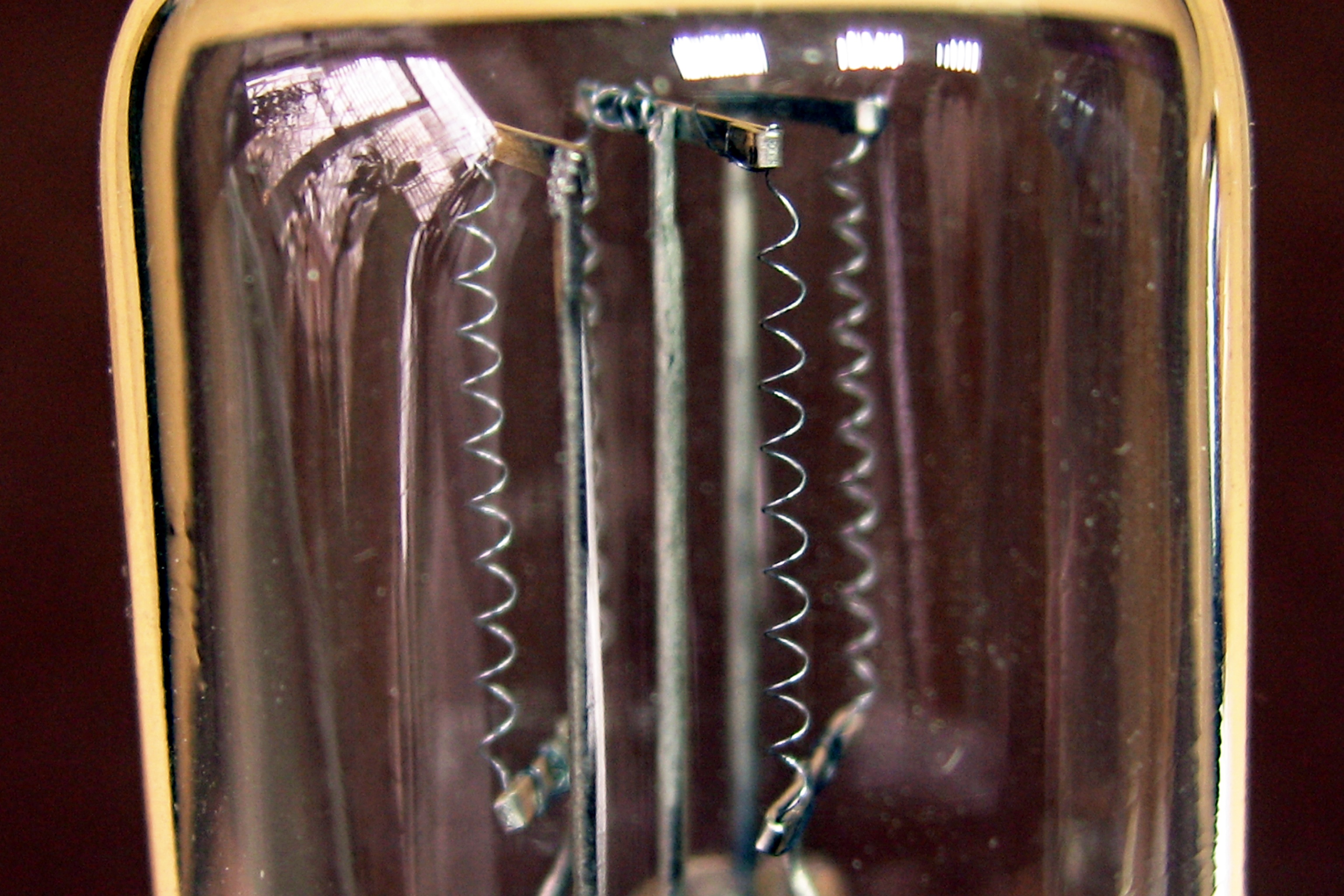

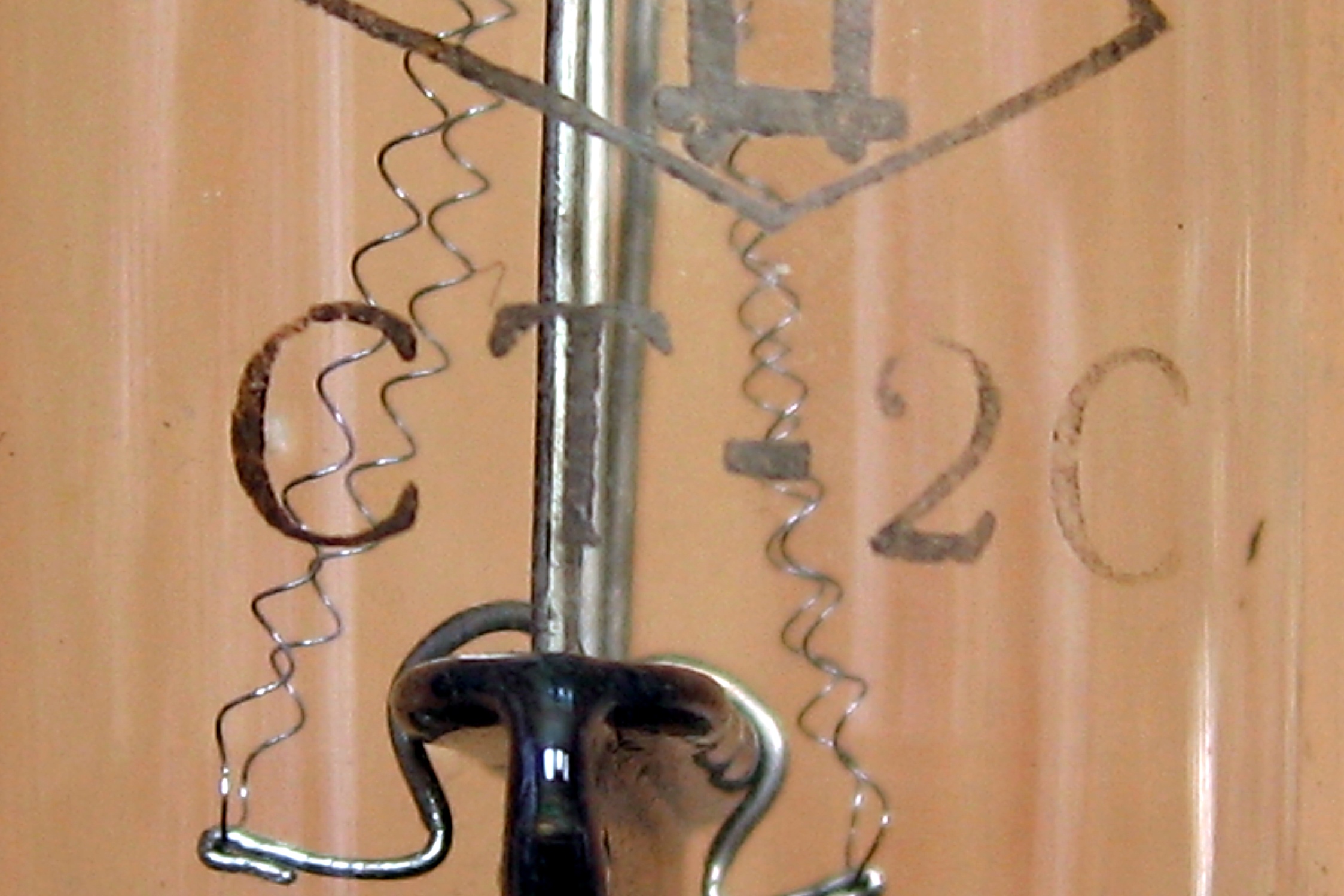

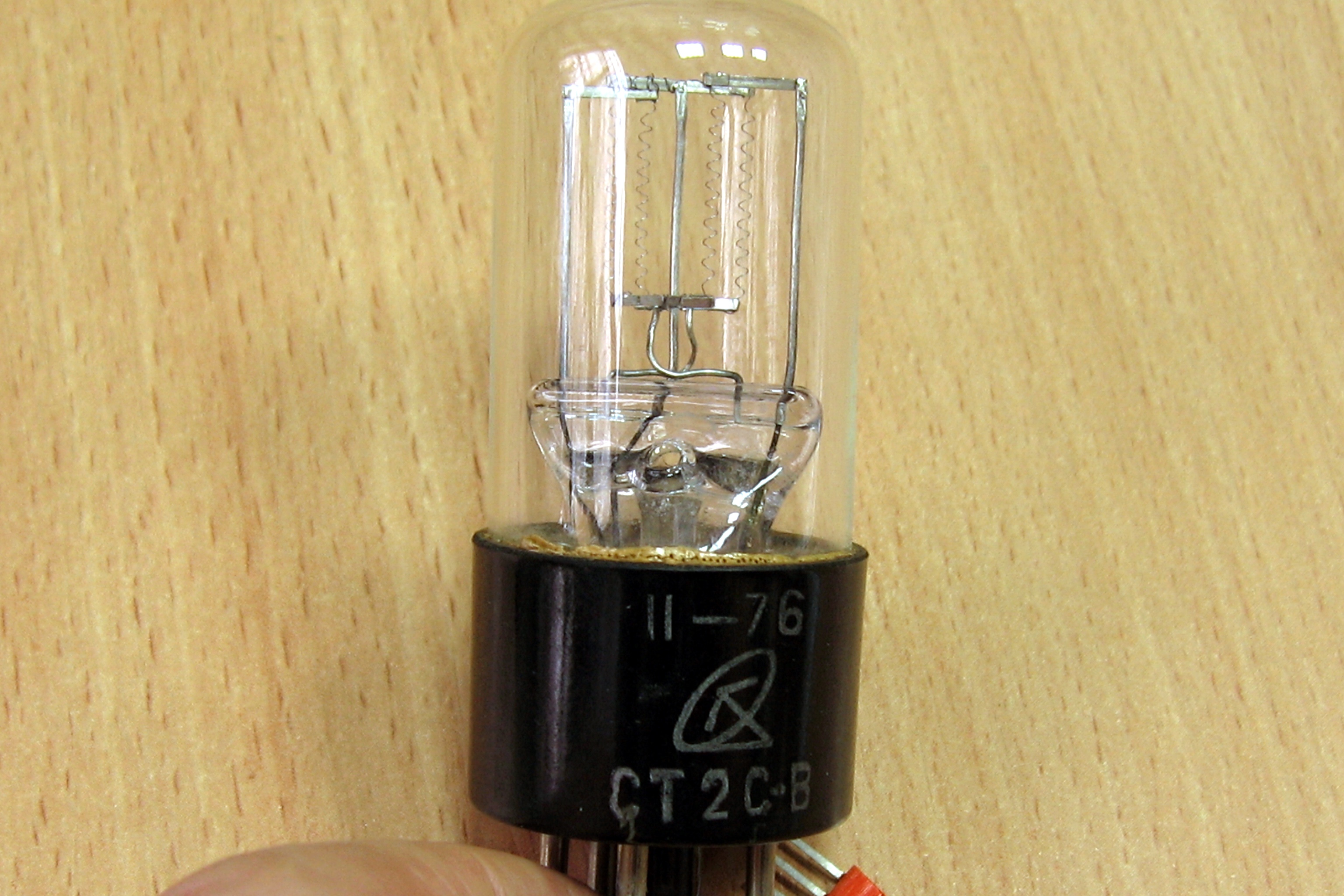

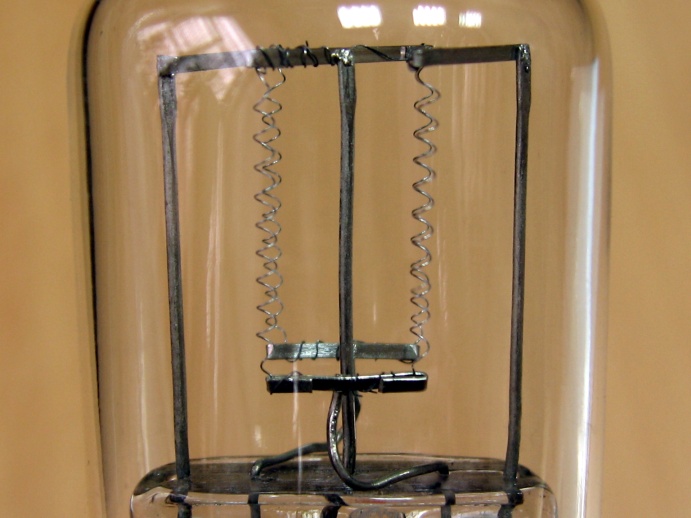

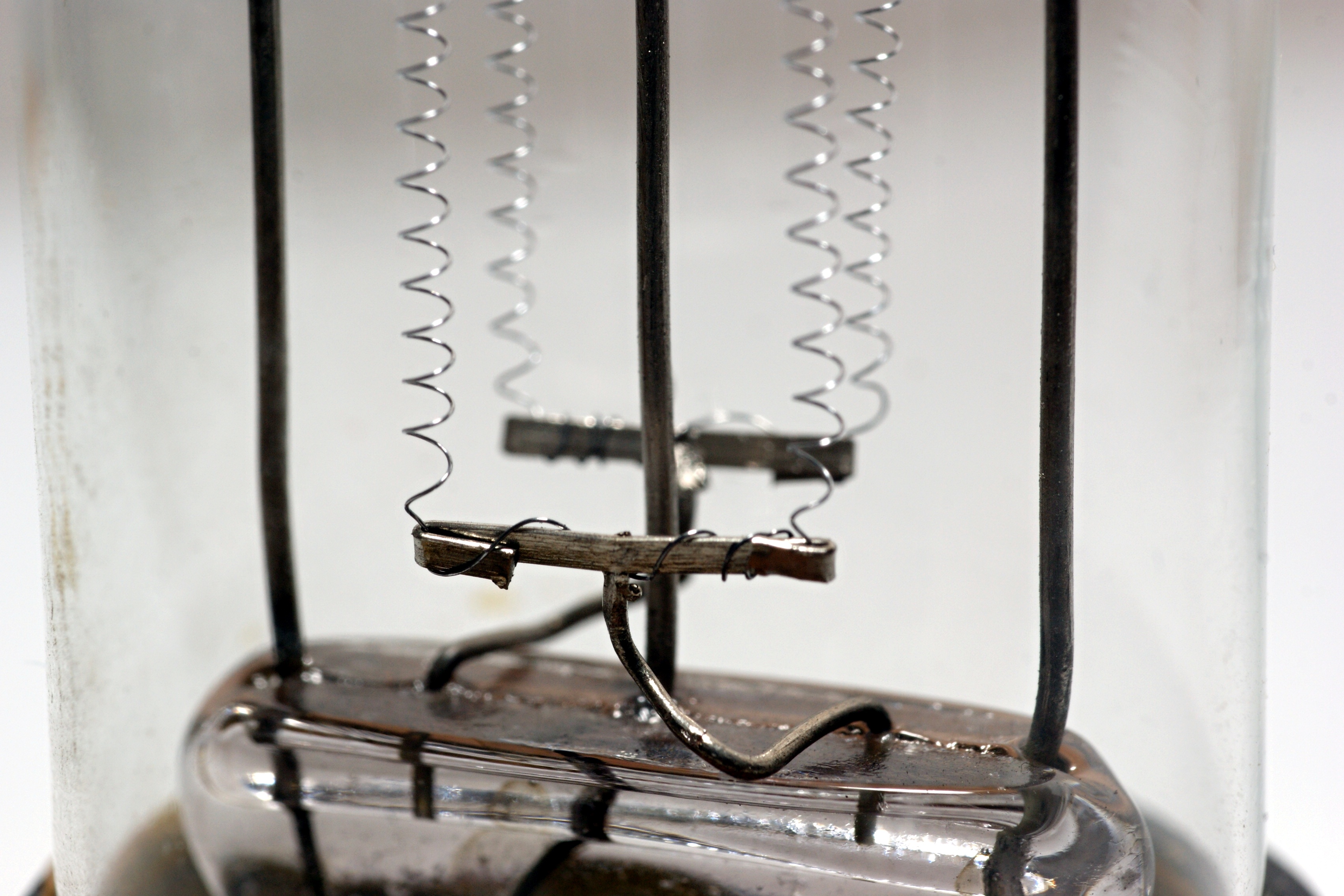

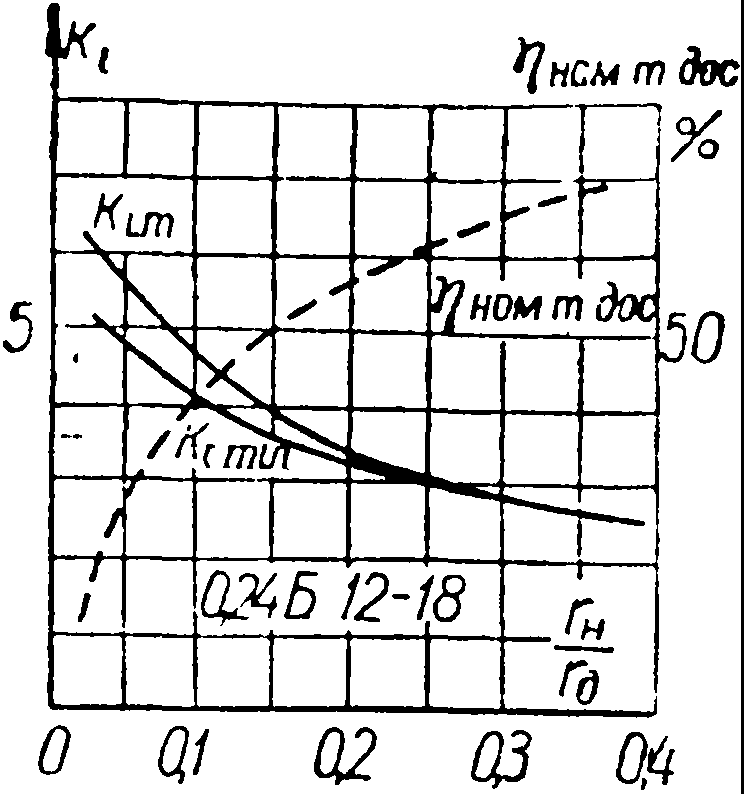

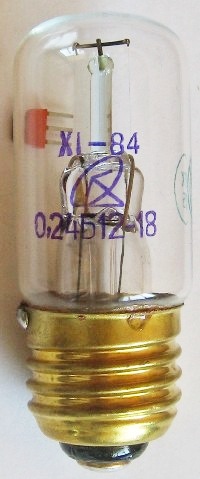

0,24Б12-18

Начальный ток стабилизации - 0,248 А, конечный - 0,263 А.

Долговечность - 200 ч (всего !).

Данные из отраслевого справочника на него.

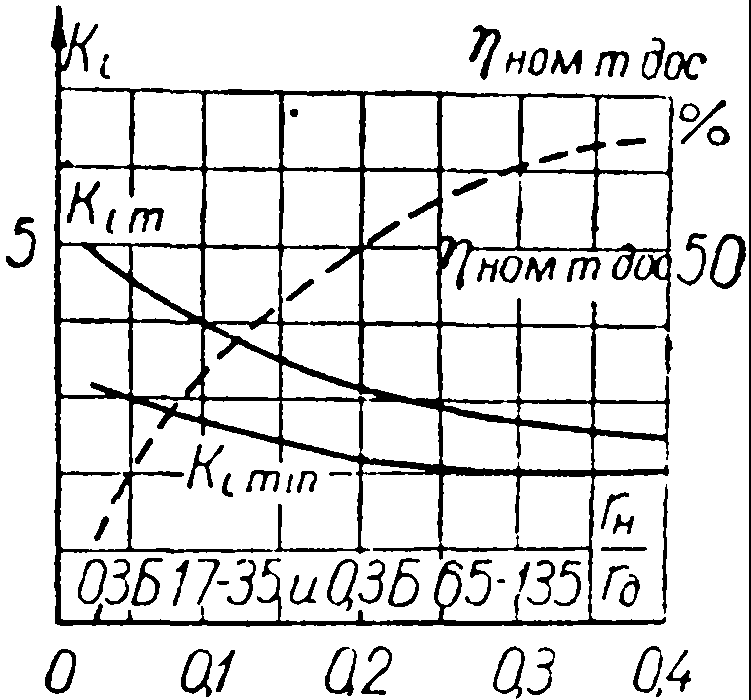

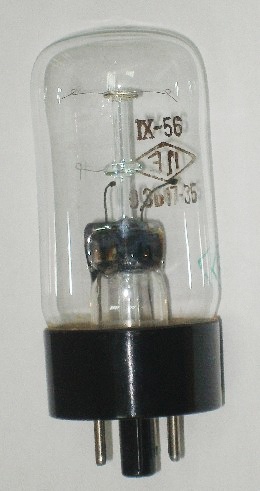

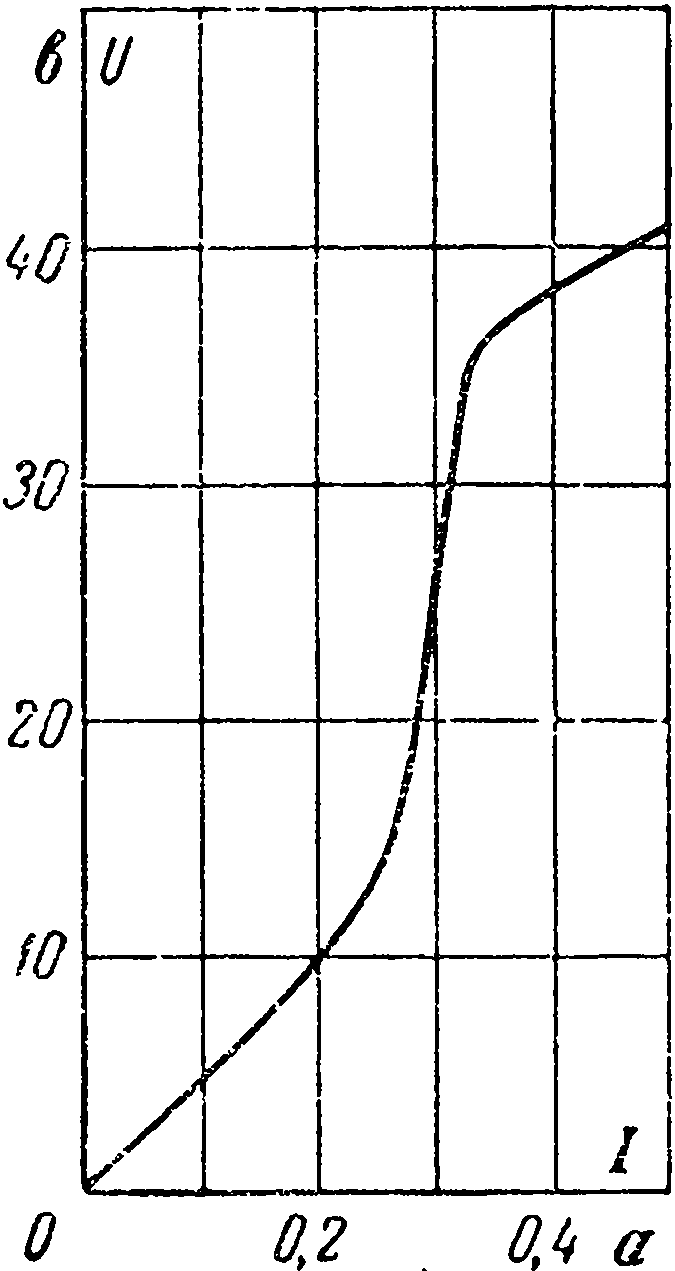

0,3Б17-35

Начальный ток стабилизации - 0,275 А, конечный - 0,325 А.

Долговечность - 2000 ч.

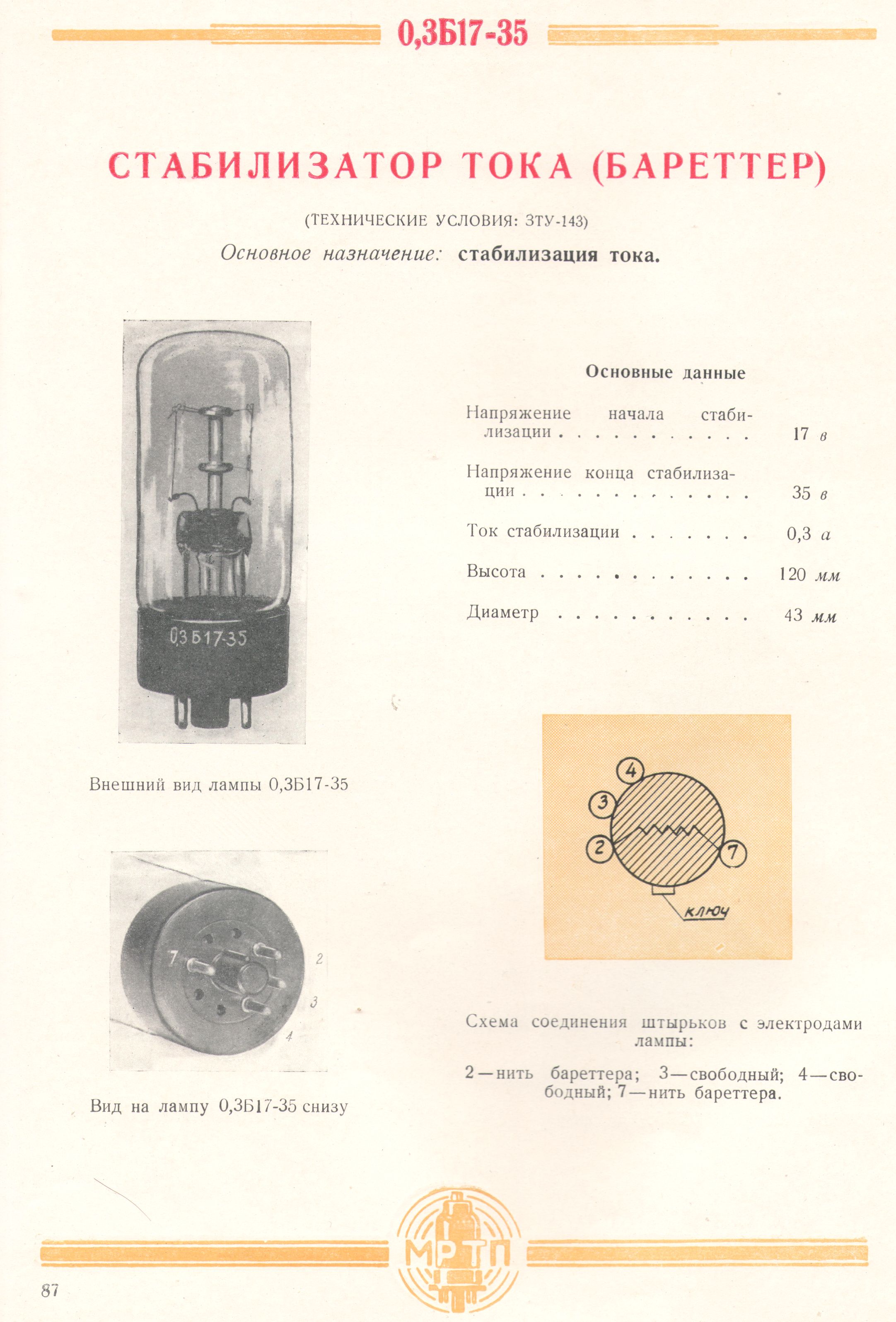

Данные из отраслевого справочника, заводской паспорт и листок из каталога за 1954 годна него.

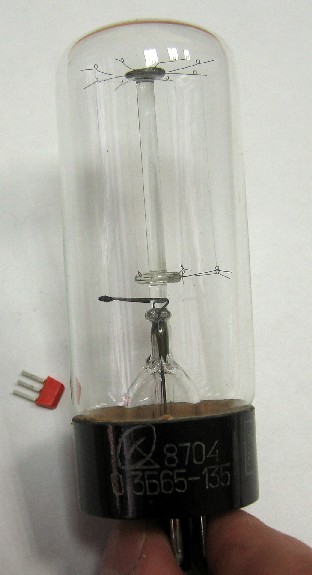

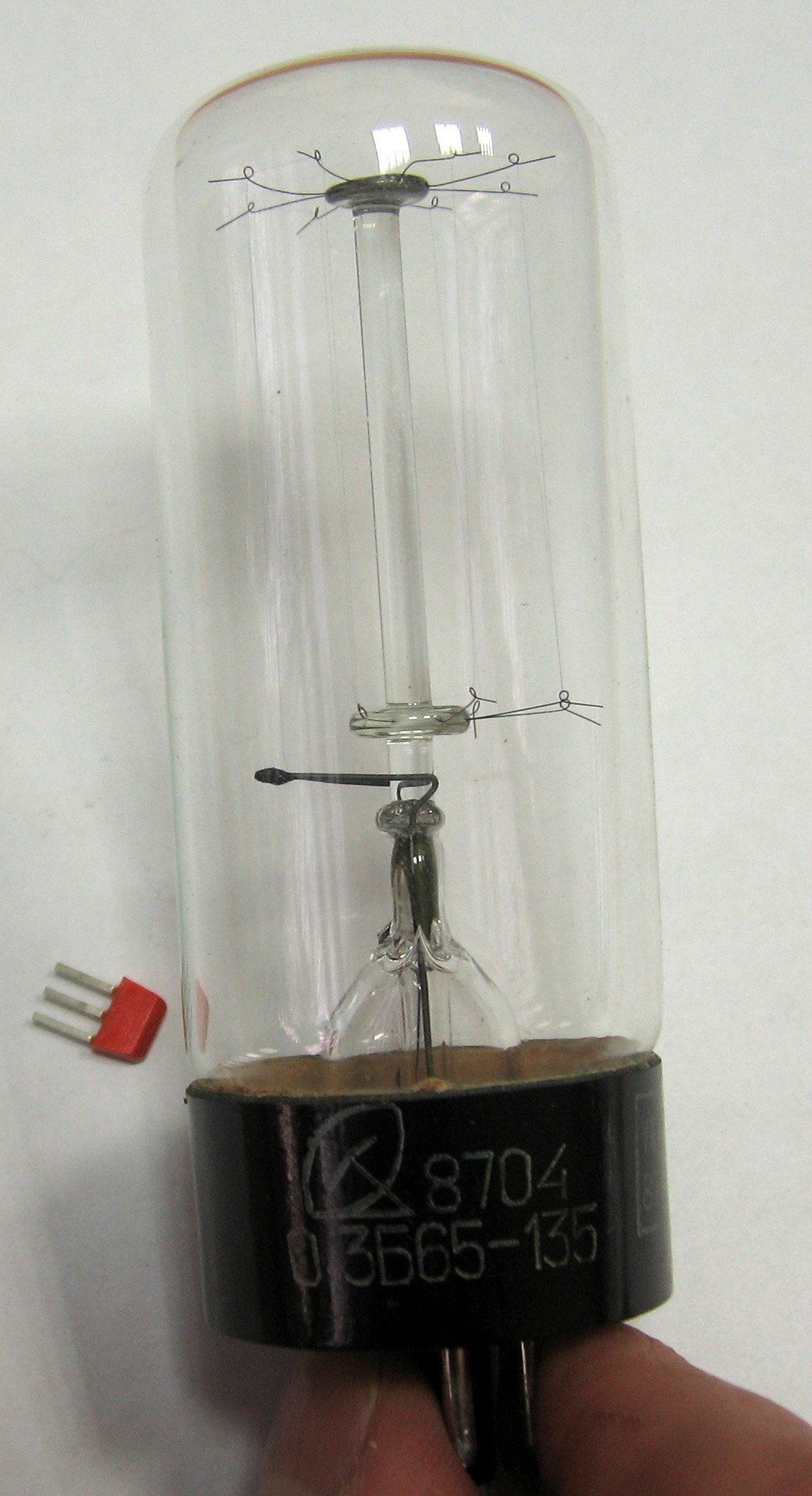

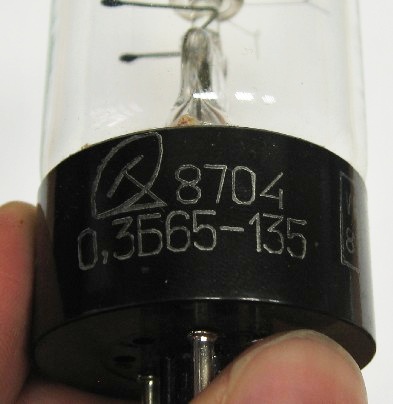

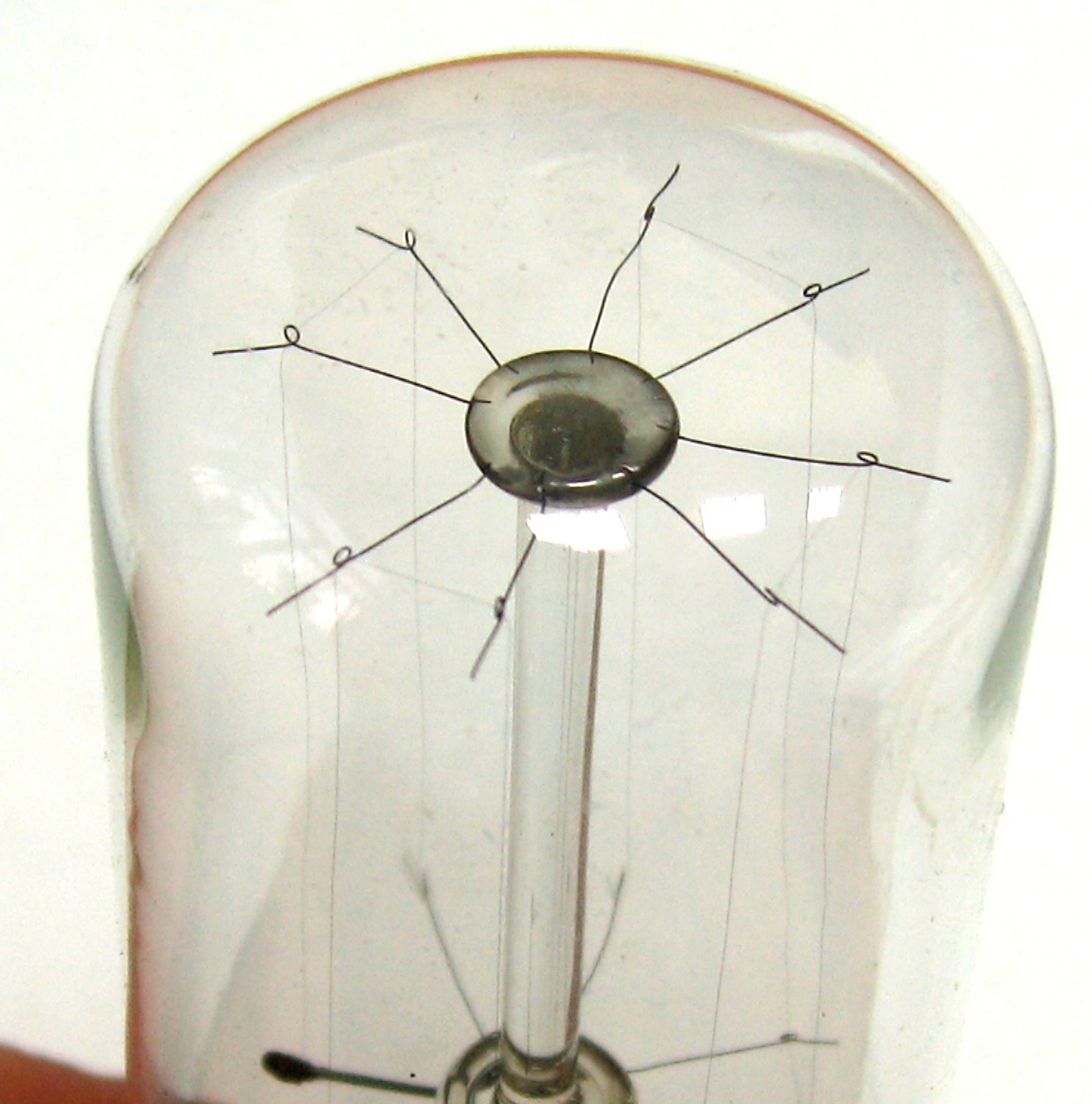

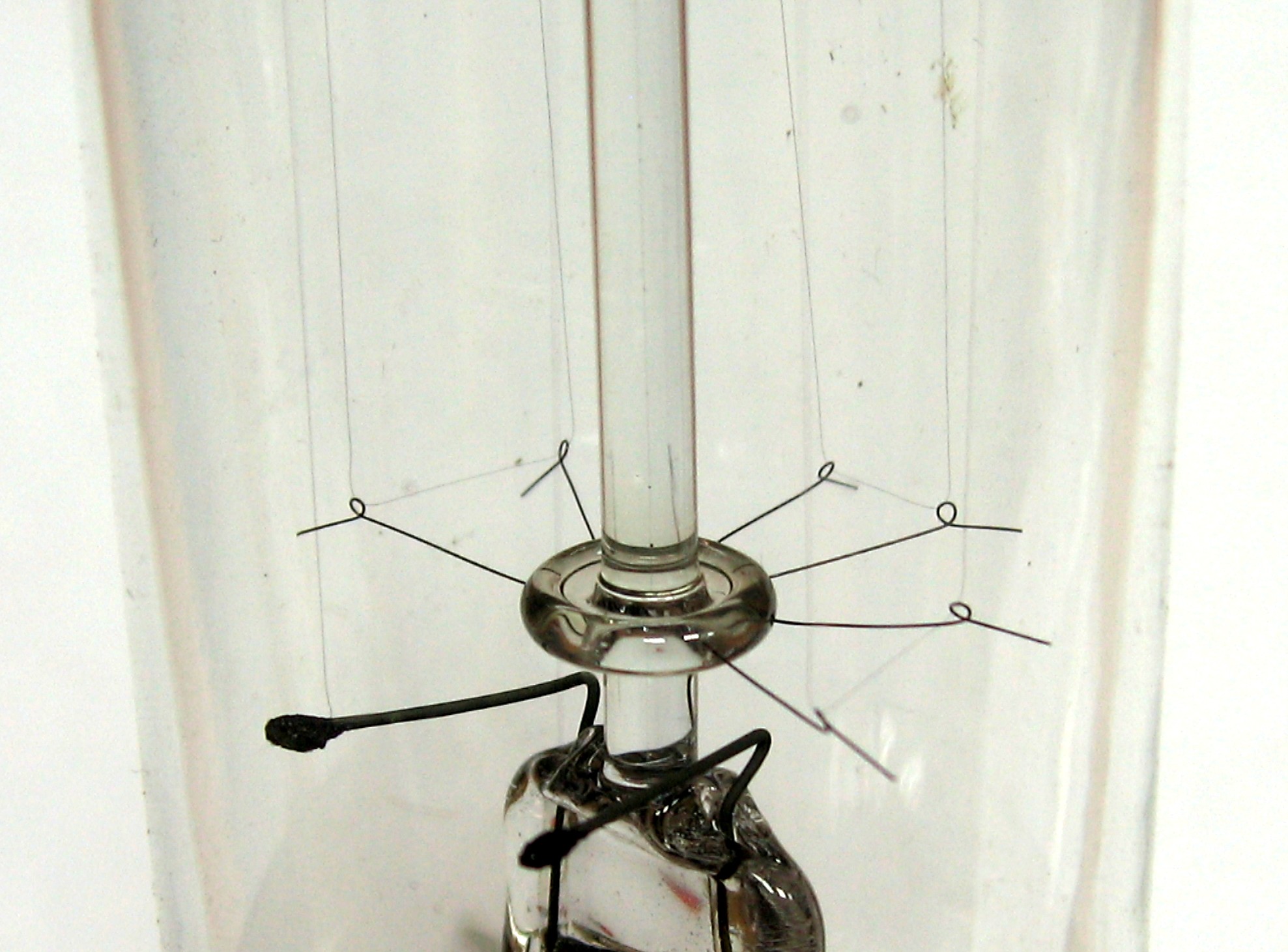

0,3Б65-135

Начальный ток стабилизации - 0,27 А, конечный - 0,33 А.

Долговечность - 10 000 ч.

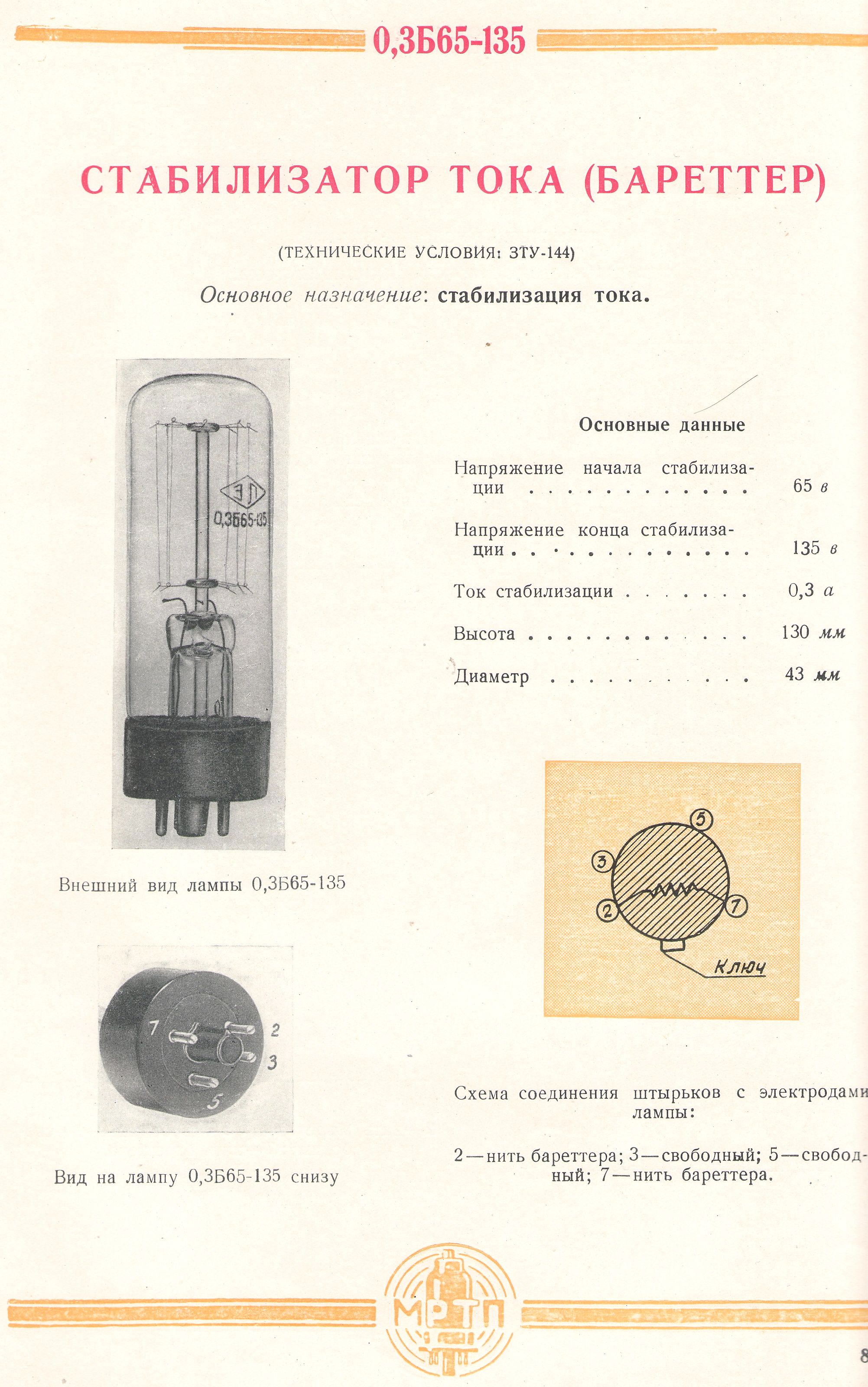

Информационный листок из каталога за 1954 год на него, и паспорта 50-х годов и 1986 года на него; а вот версия 1955 года, интересна тем, что в ней срок службы в 10 раз меньше...

Замечу, что на мой вкус - очень красивая лампа :)))

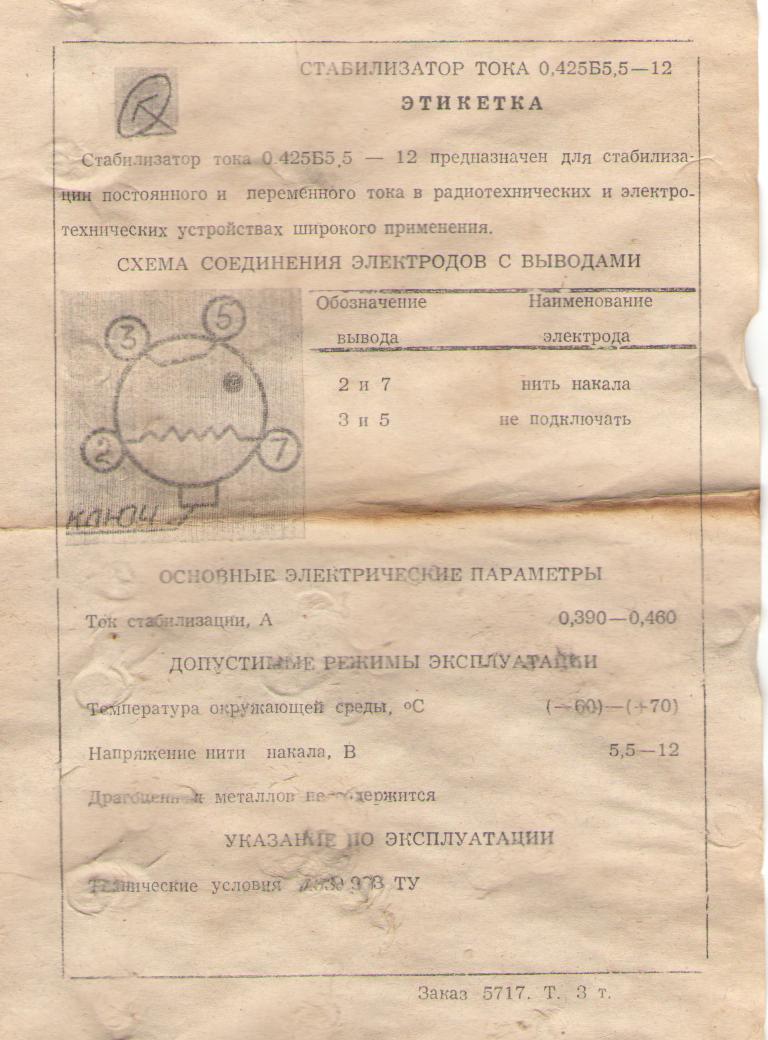

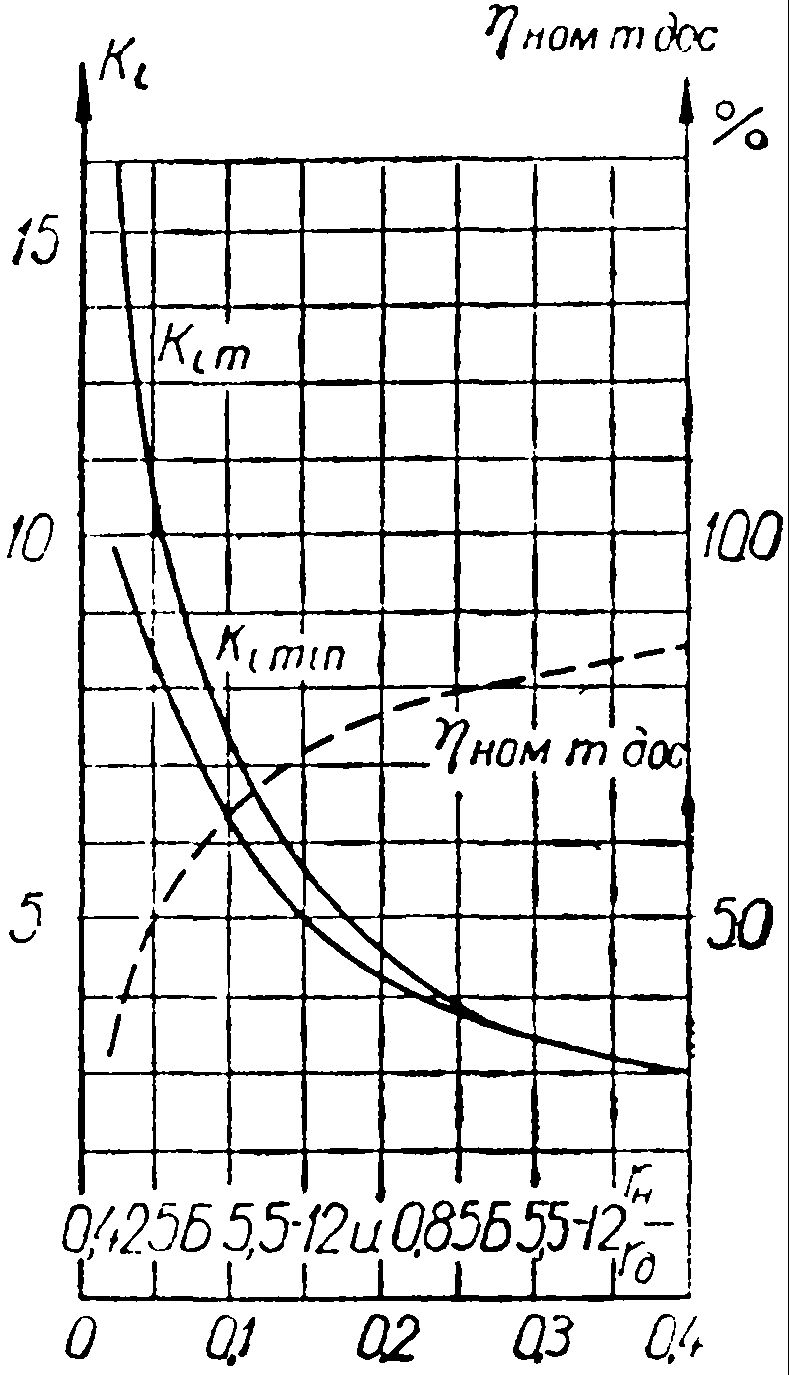

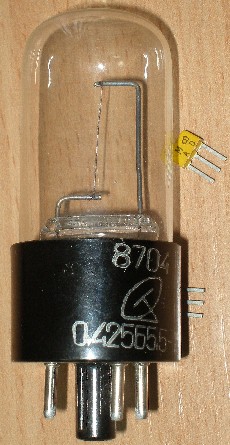

0,425Б5,5-12

Начальный ток стабилизации - 0,39 А, конечный - 0,46 А.

Долговечность - 10 000 ч.

Данные из отраслевого справочника на него.

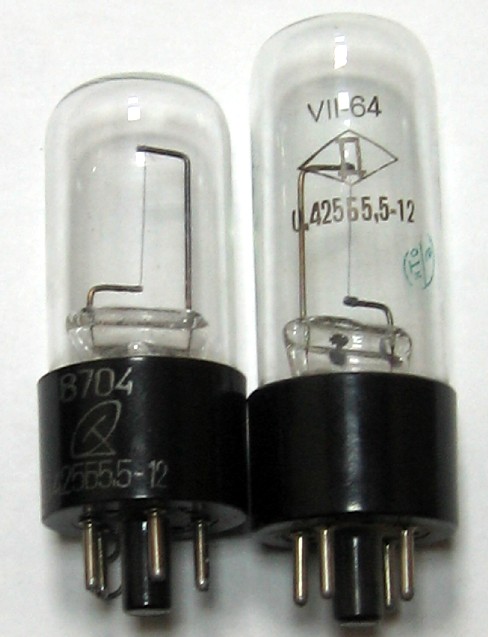

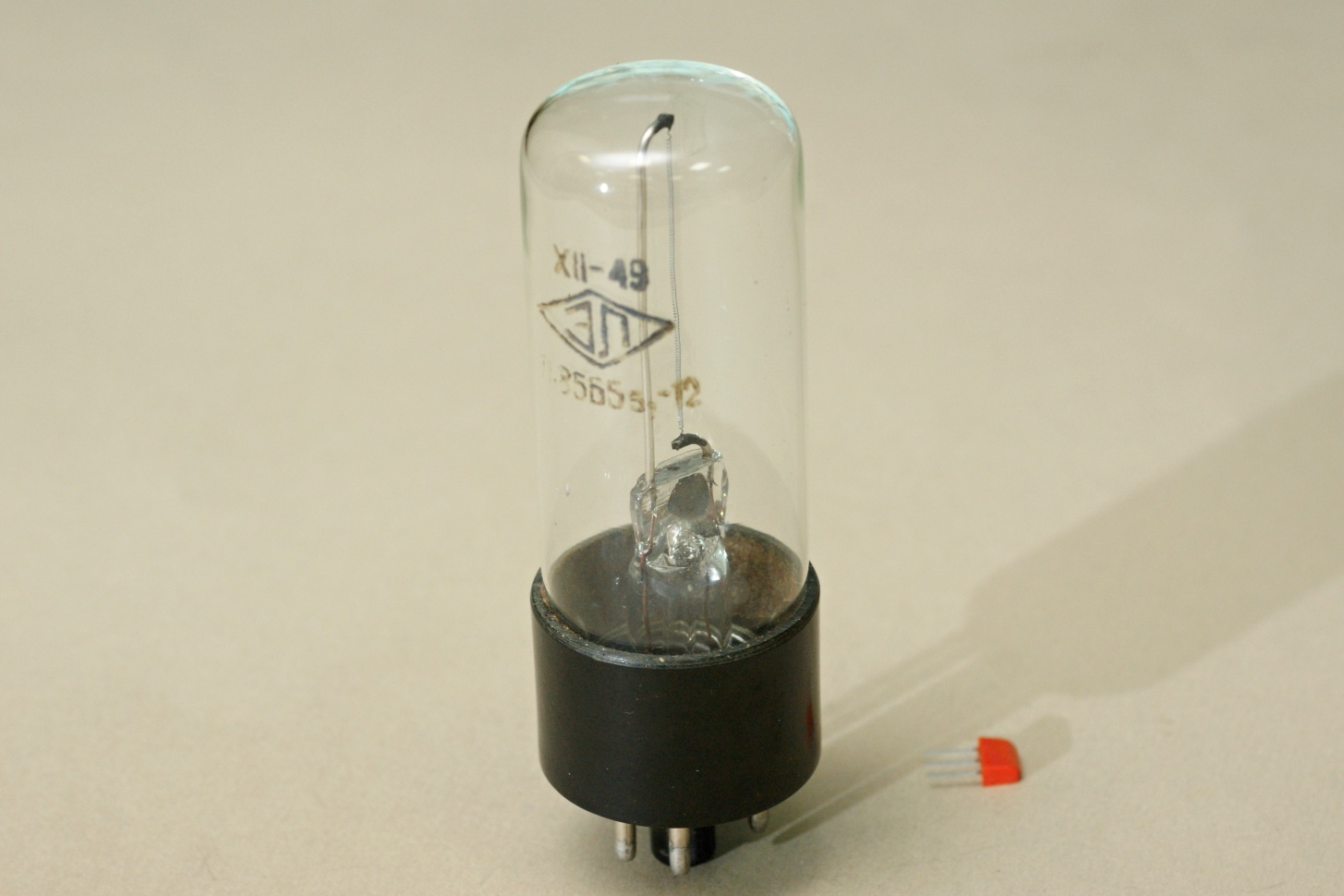

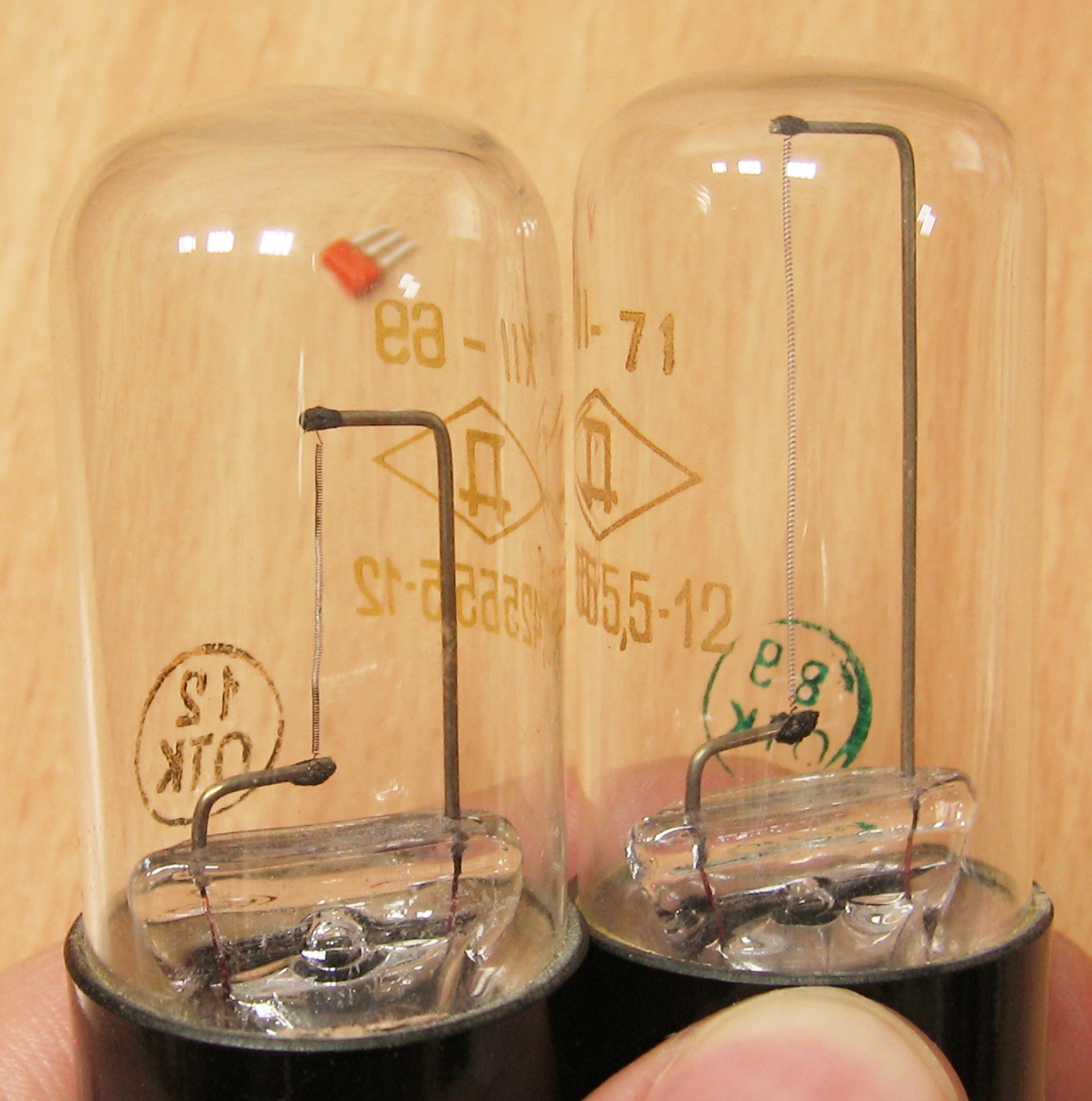

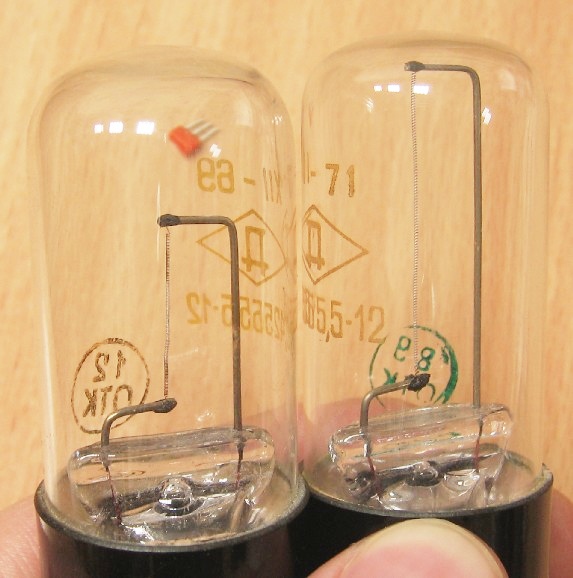

Как видно, барреттеры одного типа иногда сильно отличались размерами:

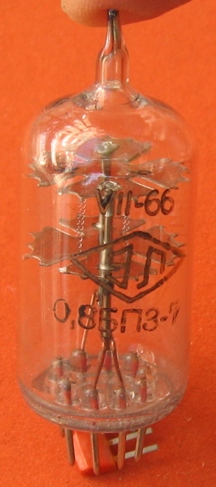

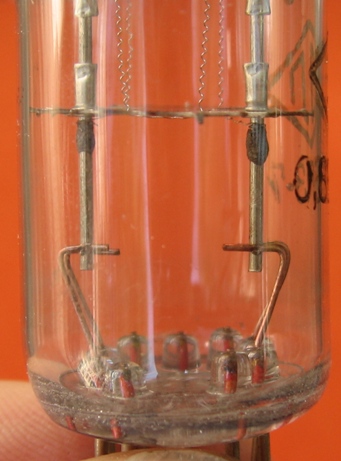

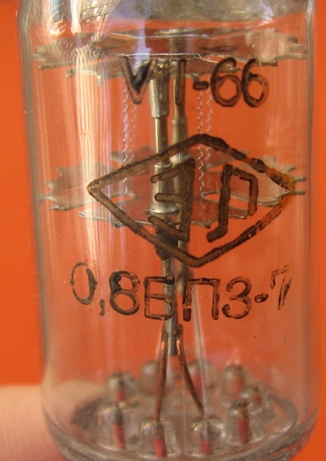

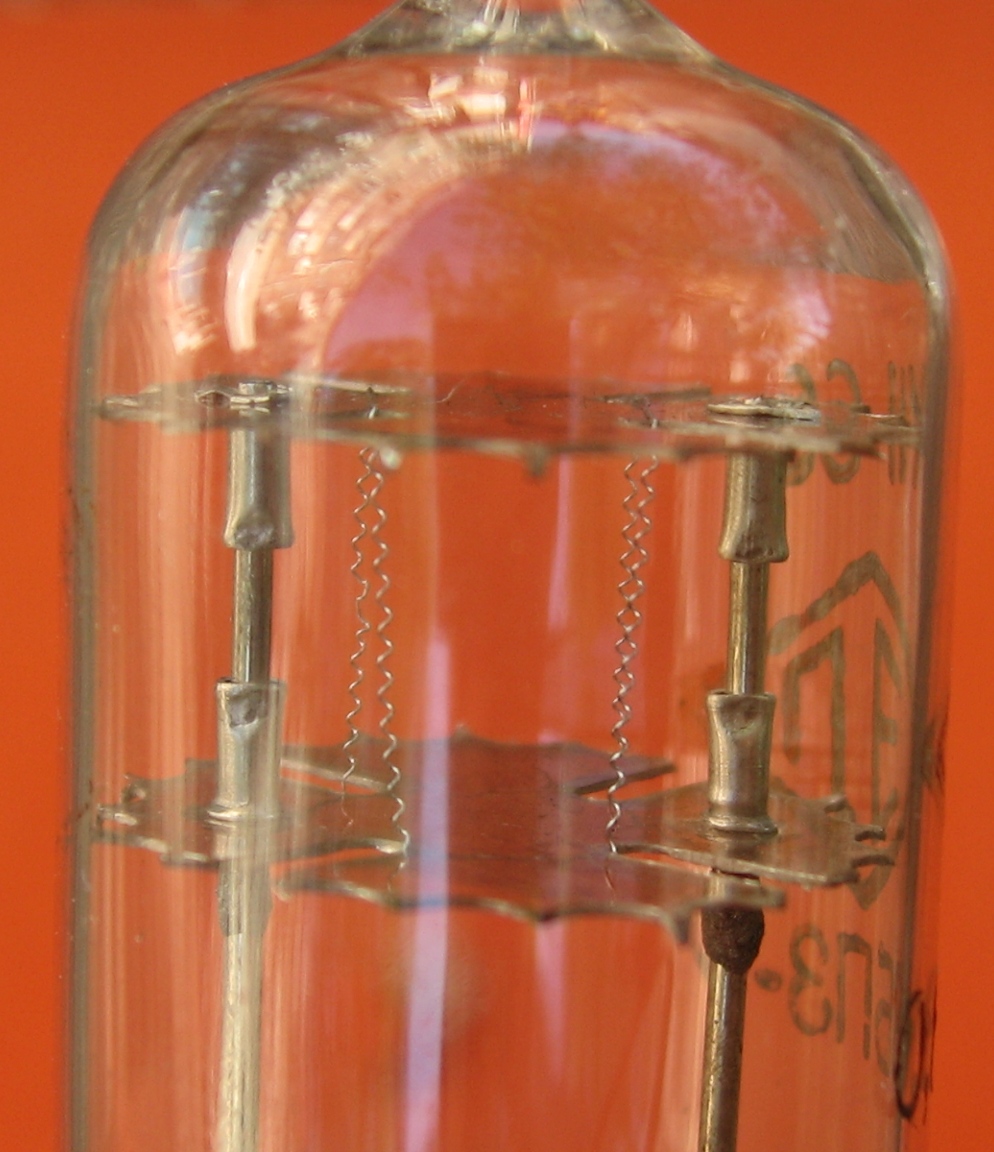

0,8БП3-7

Крайне редкий бареттер. В справочниках его нет.

Судя по названию, ток стабилизации около 0,8 А, в диапазоне напряжений 3...7 В. Срок службы 10000ч.

Производитель - московский завод "Электролампа" (ныне ОАО "Диод").

Она упоминается только в "Ведомости-спецификации электровакуумных приборов общего назначения", с пометкой "Предполагается к снятию с производства с 1967 г."

Лампа весьма похожа по конструкции и отчасти по параметрам на зарубежный бареттер 31TF4; весьма вероятно, что именно он и послужил прототипом для нашей лампы.

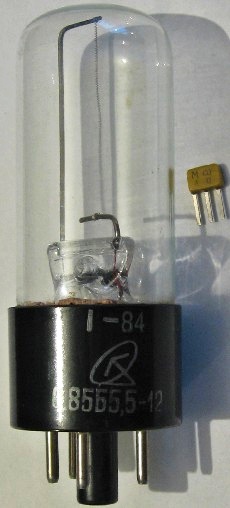

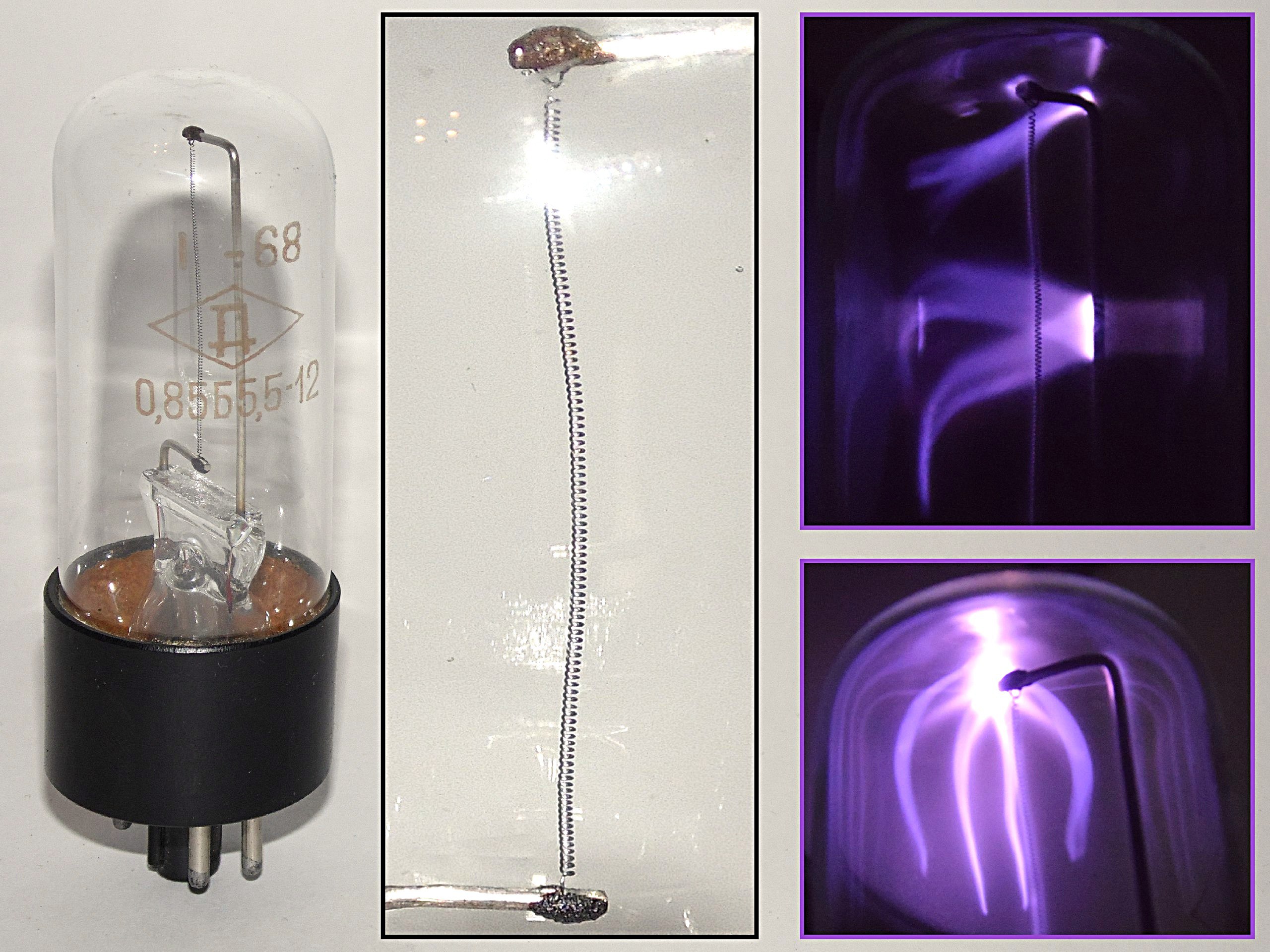

0,85Б5,5-12

Начальный ток стабилизации - 0,78 А, конечный - 0,92 А. Долговечность - 10 000 ч.

Данные из отраслевого справочника и паспорт на него.

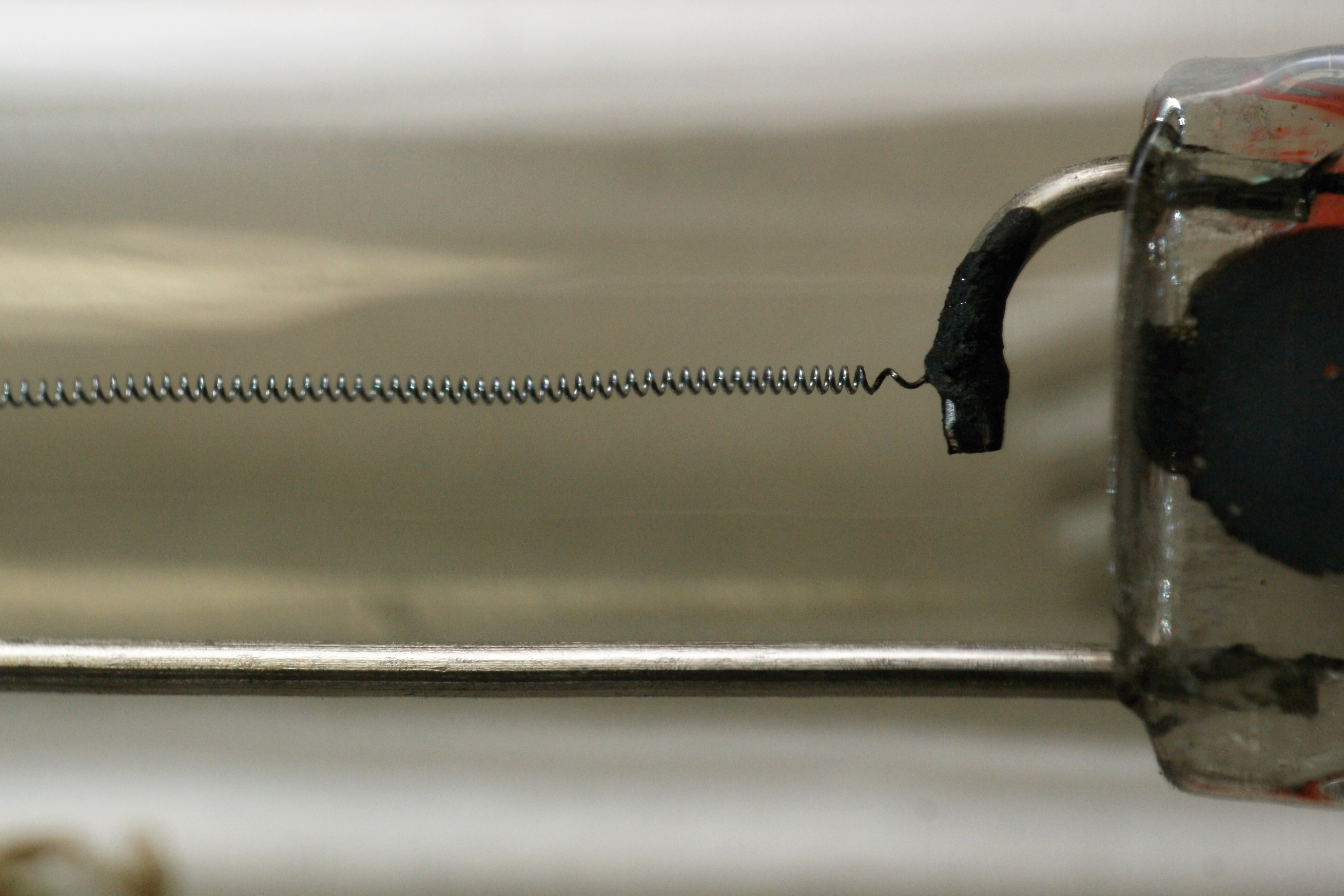

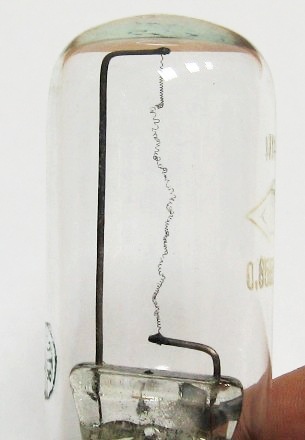

Вот так выглядит бареттер 0,85Б5,5-12 после тридцати лет работы:

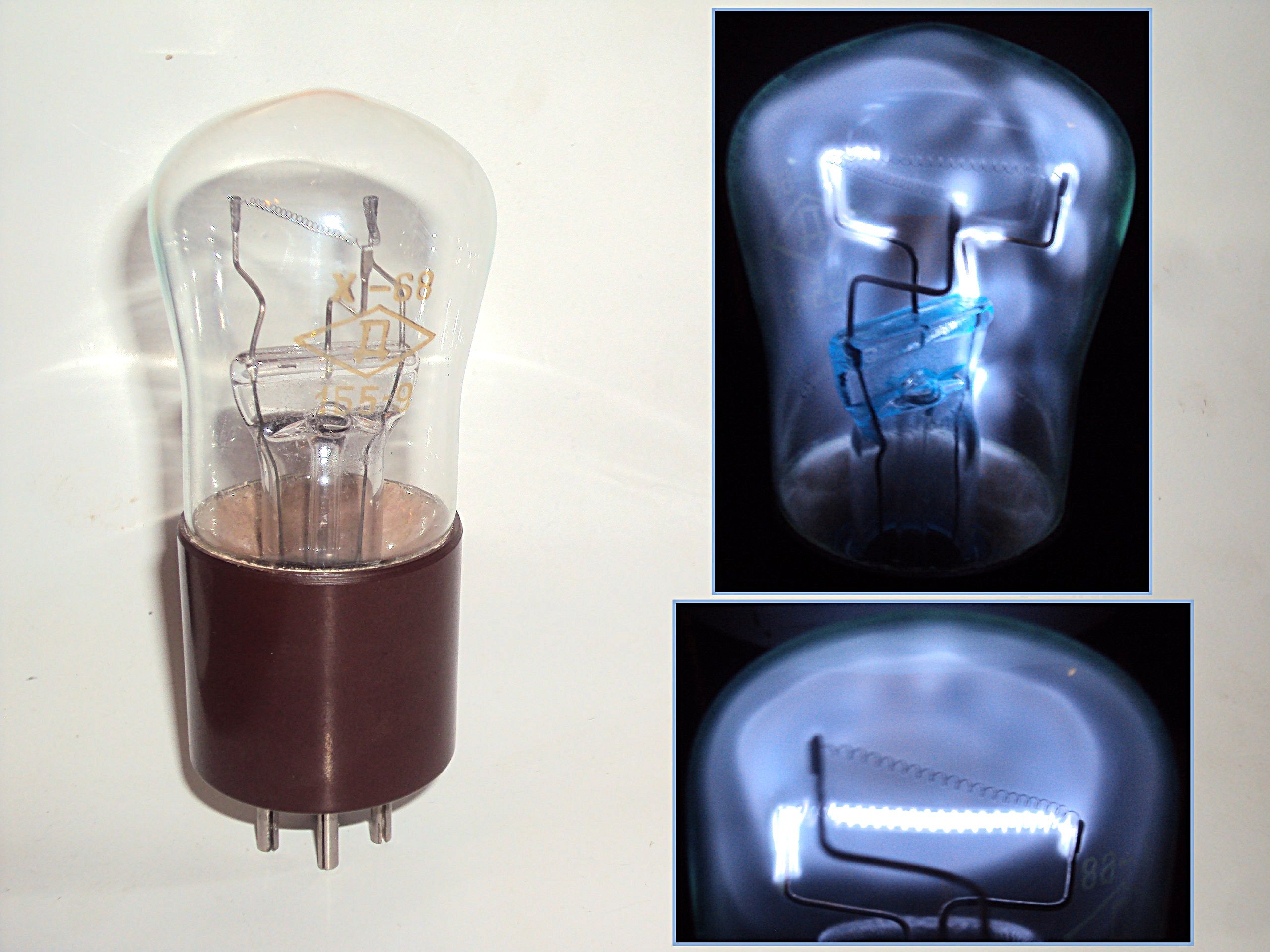

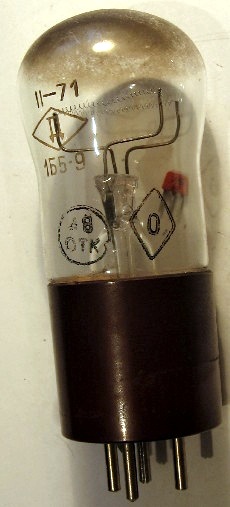

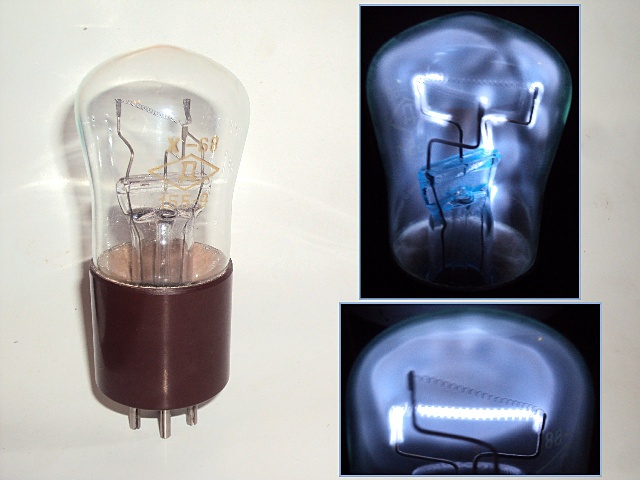

1Б5-9

Старое обозначение - Б-2.

Начальный ток стабилизации - 0,96 А, конечный - 1,04 А. Долговечность - 4 000 ч.

Данные из отраслевого справочника и паспорт на него.

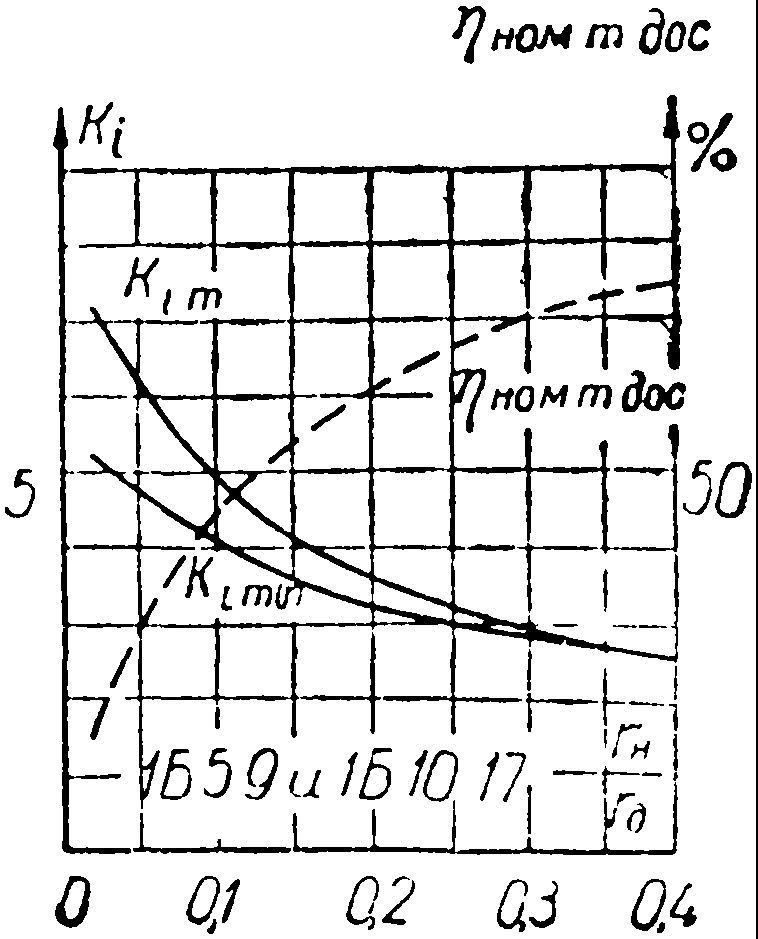

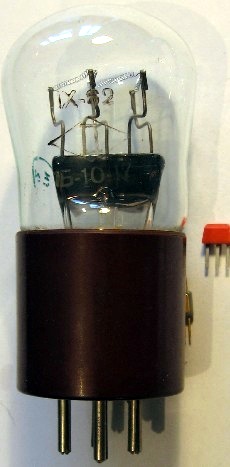

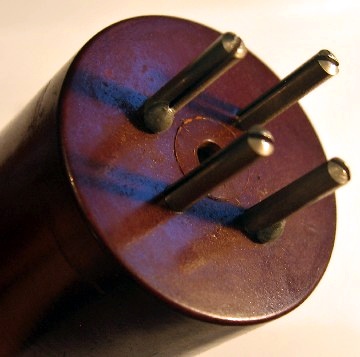

1Б10-17

Старые обозначения - Б-3, ЖС-3.

Начальный ток стабилизации - 0,96 А, конечный - 1,04 А. Долговечность - 4 000 ч.

Данные из отраслевого справочника на него.

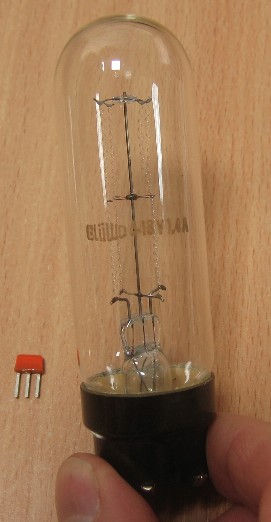

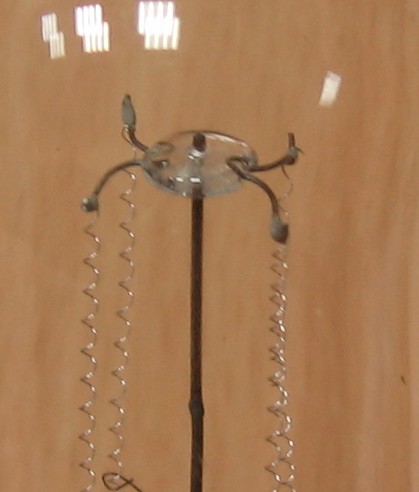

6-18V 1,4 A

Иностранный бареттер. Все параметры, собственно, написаны прямо на нём.

Фирма-производитель мне незнакома.

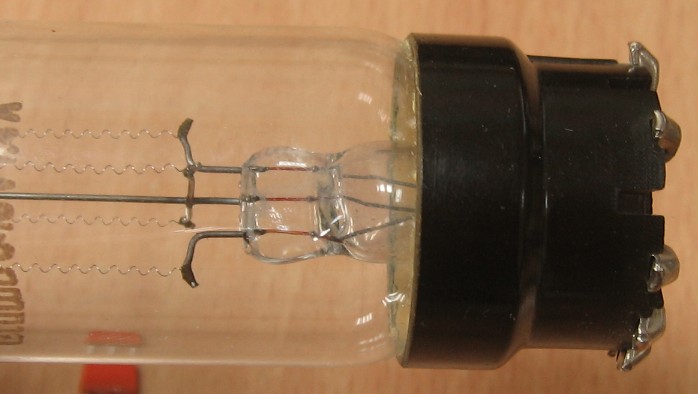

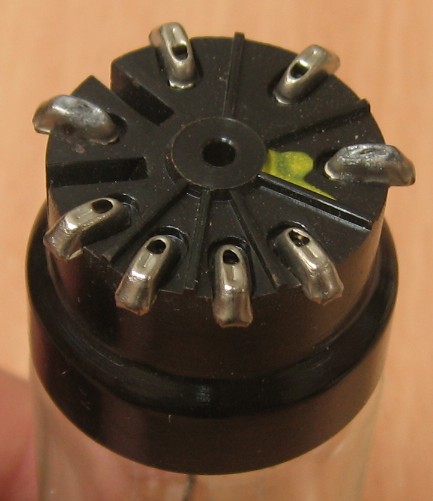

Интересный цоколь типа "паук"; отечественных ламп с таким цоколем не выпускалось:

Источники:

1. Федоров С.П. Краткий справочник по радиолампам. - Москва: Военное издательство Министерства Вооруженных Сил Союза ССР, 1949.
2. Б.Б. Гурфинкель. Приемно-усилительные электронные лампы. М.-Л., Госэнергоиздат, 1949.
3. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
4. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
5. Элементы и детали любительских радиоприемников (Справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55)
6. Справочная книжка радиолюбителя. Под ред. В.И. Шамшура. - М.-Л.: Госэнергоиздат, 1951 (МРБ 128)
7. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
8. В.М. Шляндин. Элементы автоматики и телемеханики. Издание 2-е переработанное. Государственное издательство оборонной промышленности. Москва 1954.
9. Электровакуумные приборы широкого потребления. Каталог. - Министерство радиотехнической промышленности СССР, 1954.
10. В.С. Григорьев и Б.С. Григорьев. Электронные и ионные приборы. Издание второе, переработанное. Связьиздат. Москва, 1954.
11. К.В. Чмутов. Техника физико-химического исследования. 3-е переработанное и дополненное издание. Государственное научно-техническое издательство химической литературы. Москва, 1954.
12. М.Д. Гуревич, М.Д. Гуревич – «Электровакуумные приборы». Военное издательство Министерства Обороны Союза ССР. Москва – 1955.
13. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
14. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
15. Зденек Брудна - Йозеф Поустка. Каталог электронных ламп. Прага, 1957г., Государственное издательство технической литературы.
16. Справочник радиолюбителя. Издание второе. Под общей редакцией А.А. Куликовского. - М.-Л.: Государственное энергетическое издательство, 1958 (МРБ 286).
17. А.С. Тофанюк. Стабилизаторы напряжения.- Военное издательство Министерства обороны Союза СССР, Москва, 1958. (Библиотека "Радиолокационная техника")
18. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
19. Д.С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
20. Илюкович А.М., Шульман Б.Р. Стабилизаторы и стабилизированные источники питания переменного тока. М-Л., издательство "Энергия", 1965 (Библиотека по автоматике, вып. 146).
21. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
22. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
23. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
24. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
