Бумажные конденсаторы старых типов (БМ-, БТ-)

Герметичные бумажные конденсаторы в металлическом корпусе. Сведений по ним мне почти не удалось найти. Судя по всему, разработаны они были до или во время войны, а выпуск продолжался до 50-х годов.

Их потомки - конденсаторы КБГ различных видов (КБГ-МП и пр.).

БМ-ДП9 БМ-ДШ1Б БМ-П1Б БМ-С1 БМ-ТС2 БТ-С2Б БТ-Ш4В
БМ-Ш1Б БМ-П3В БМ-С14
БМ-С20
БМС-32

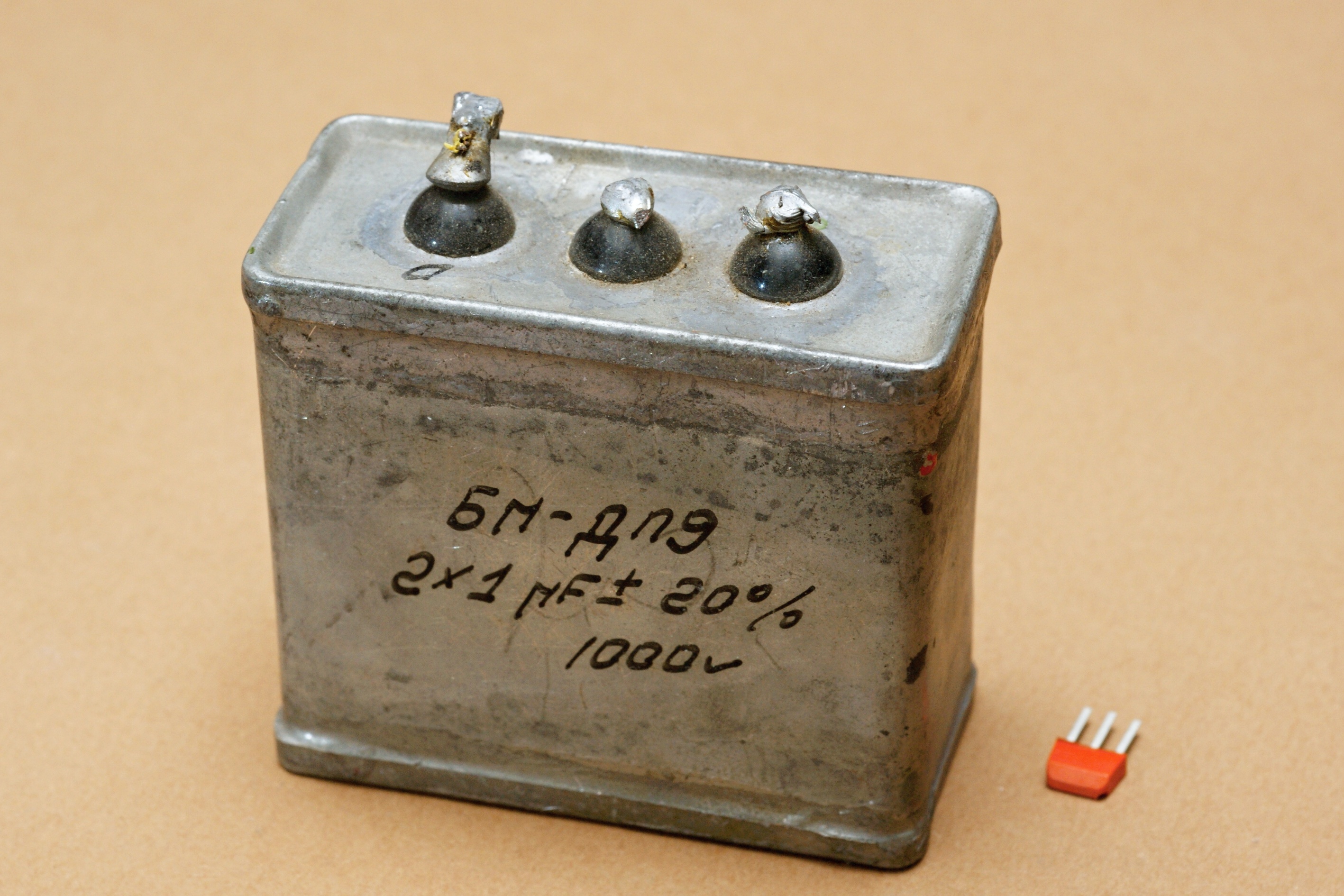

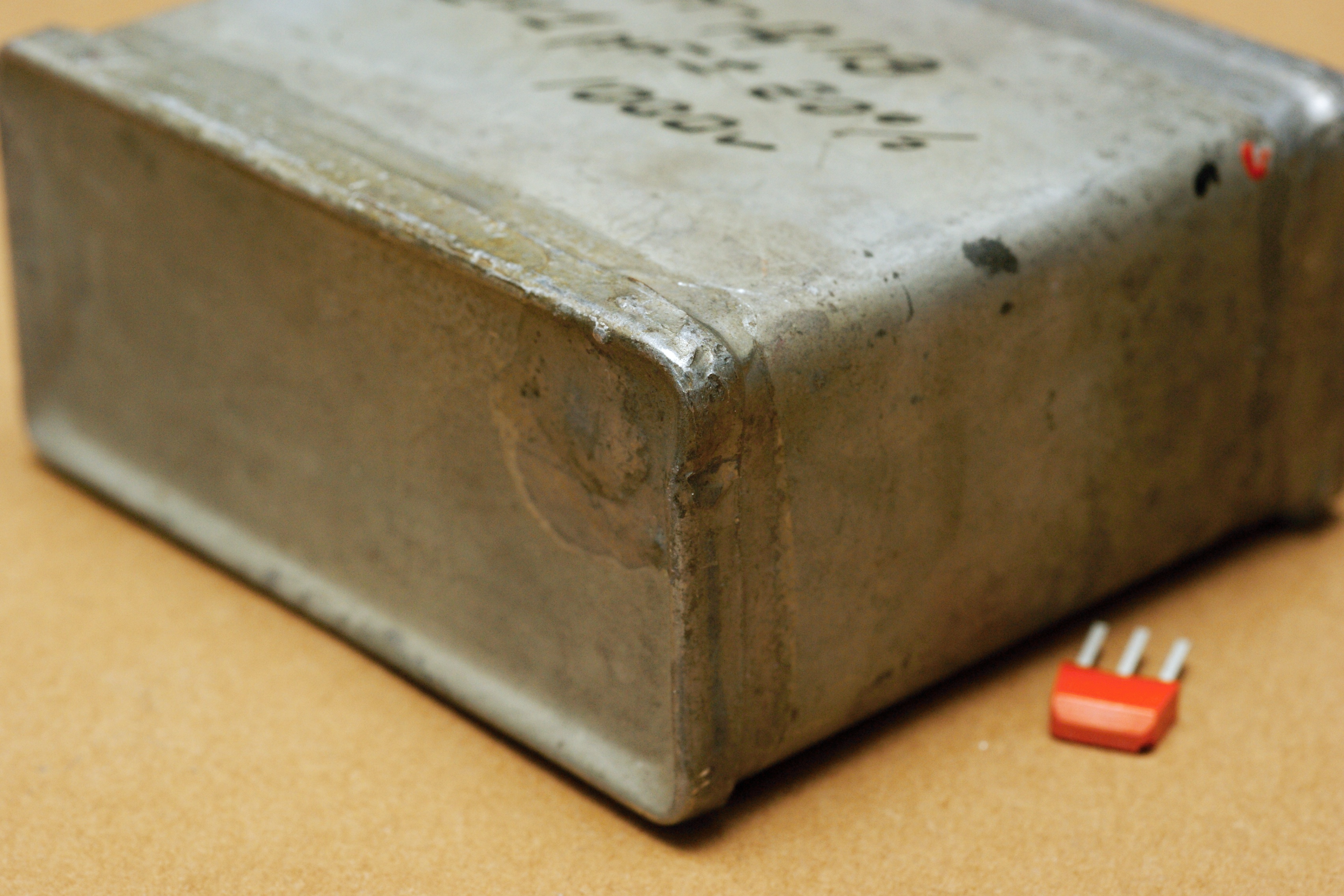

БМ-ДП9

Конденсатор (Б)умаго(М)асляный (Д)войной /предположительно/, (П9 - затрудняюсь расшифровать). Производитель и какие-либо технические подробности неизвестны.

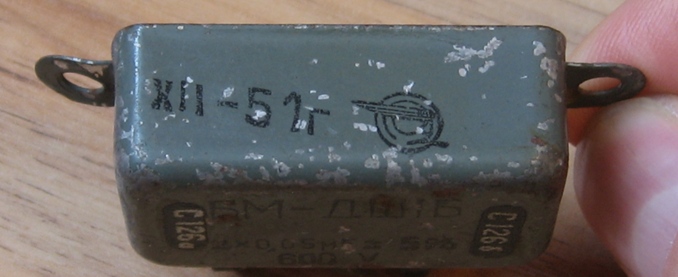

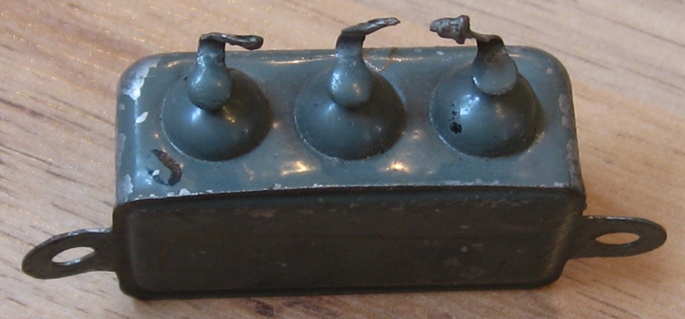

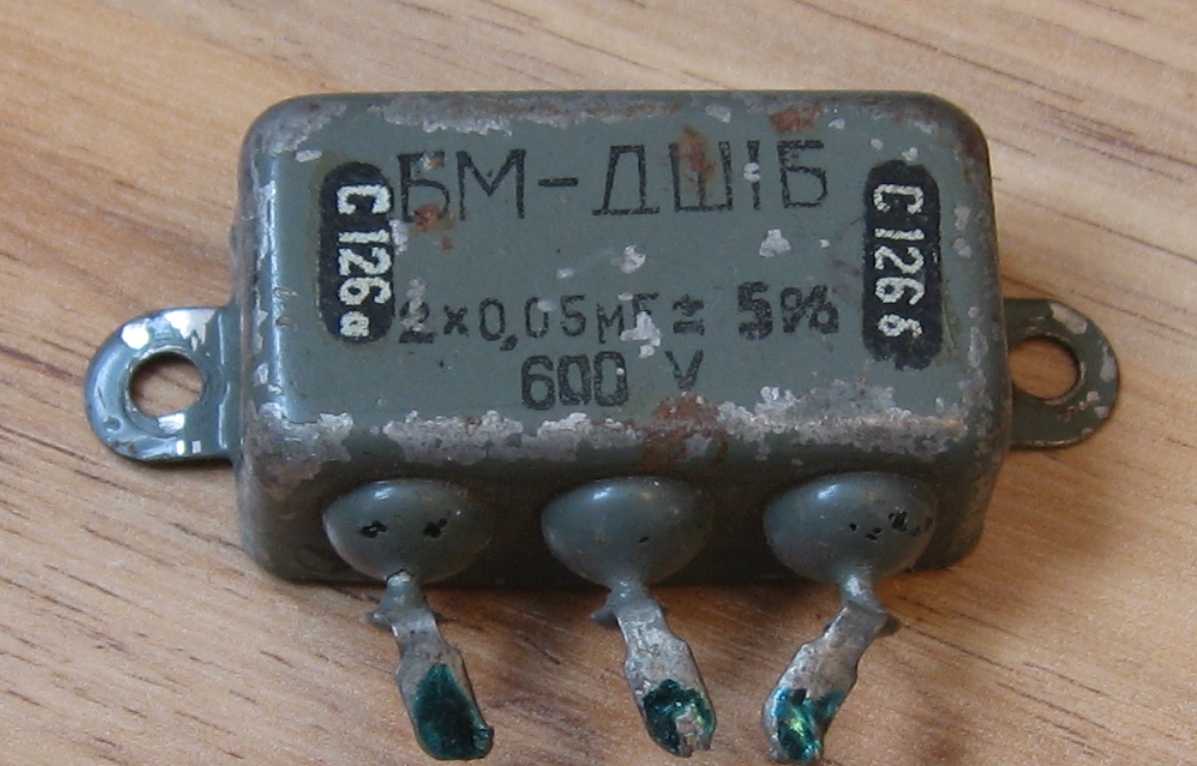

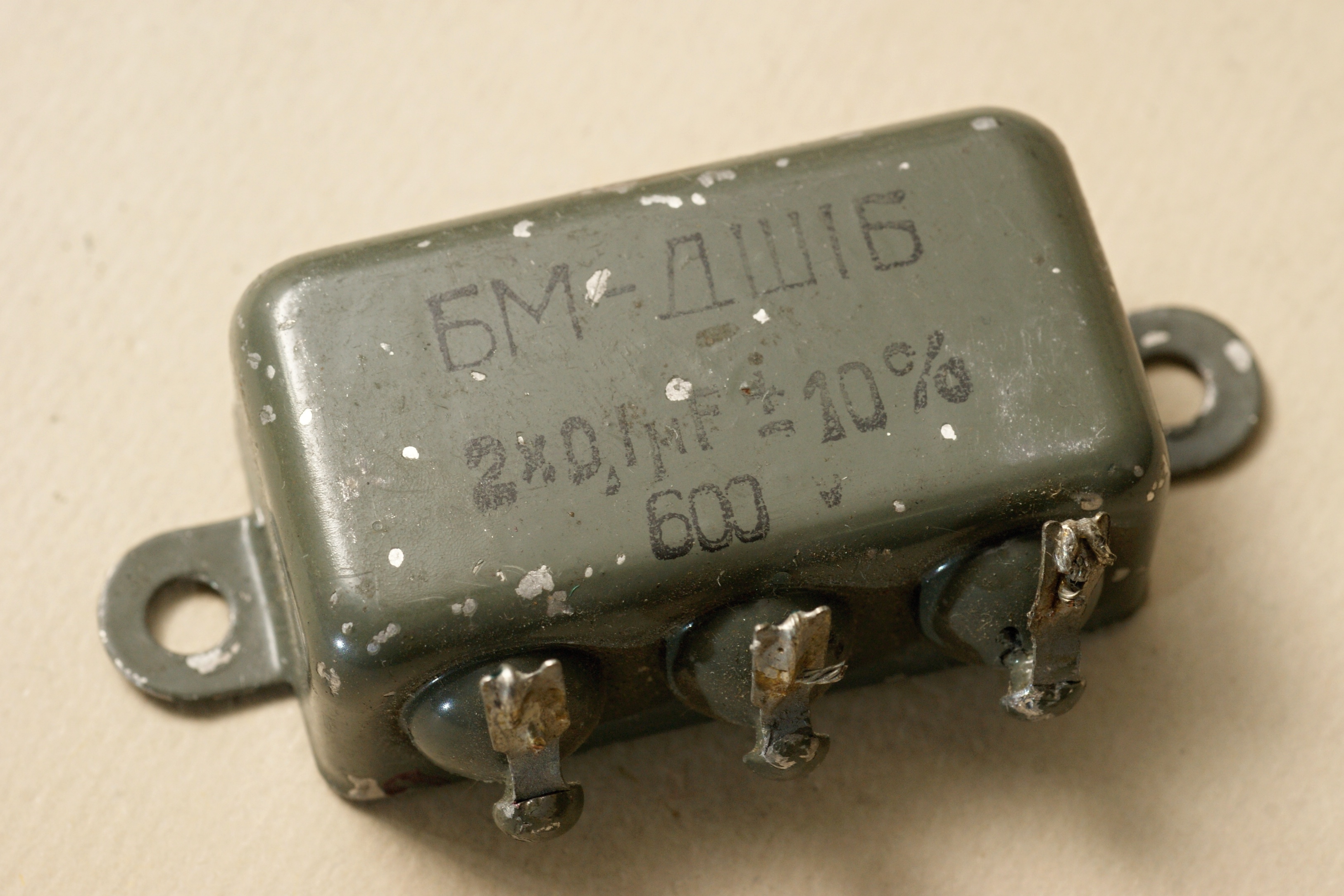

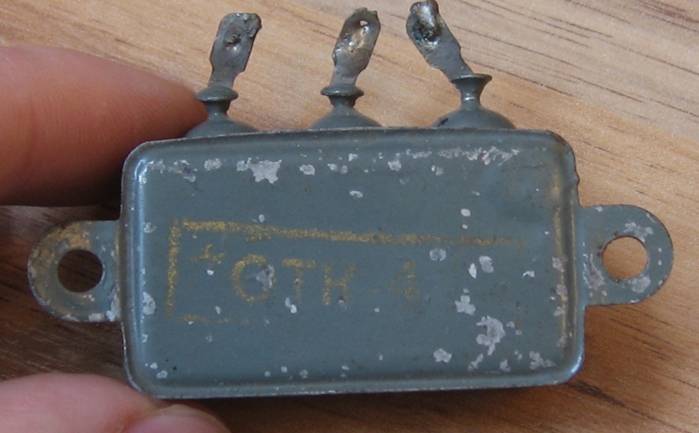

БМ-ДШ1Б

конденсатор БМ-ДШ1Б

Конденсатор (Б)умаго(М)асляный (Д)войной /предположительно/, (Ш1 - затрудняюсь расшифровать), (Б)оковое расположение выводов.

Очень похож на БМ-Ш1Б.

Производитель - какой-то завод МинАвиаПрома. Основное применение эти конденсаторы находили в РЛС старых выпусков. Из-за недостаточной надёжности выпуск их был прекращен и на замену им пришли КБГ-МП.

конденсатор БМ-ДШ1Б

конденсатор БМ-ДШ1Б

конденсатор БМ-ДШ1Б

конденсатор БМ-ДШ1Б

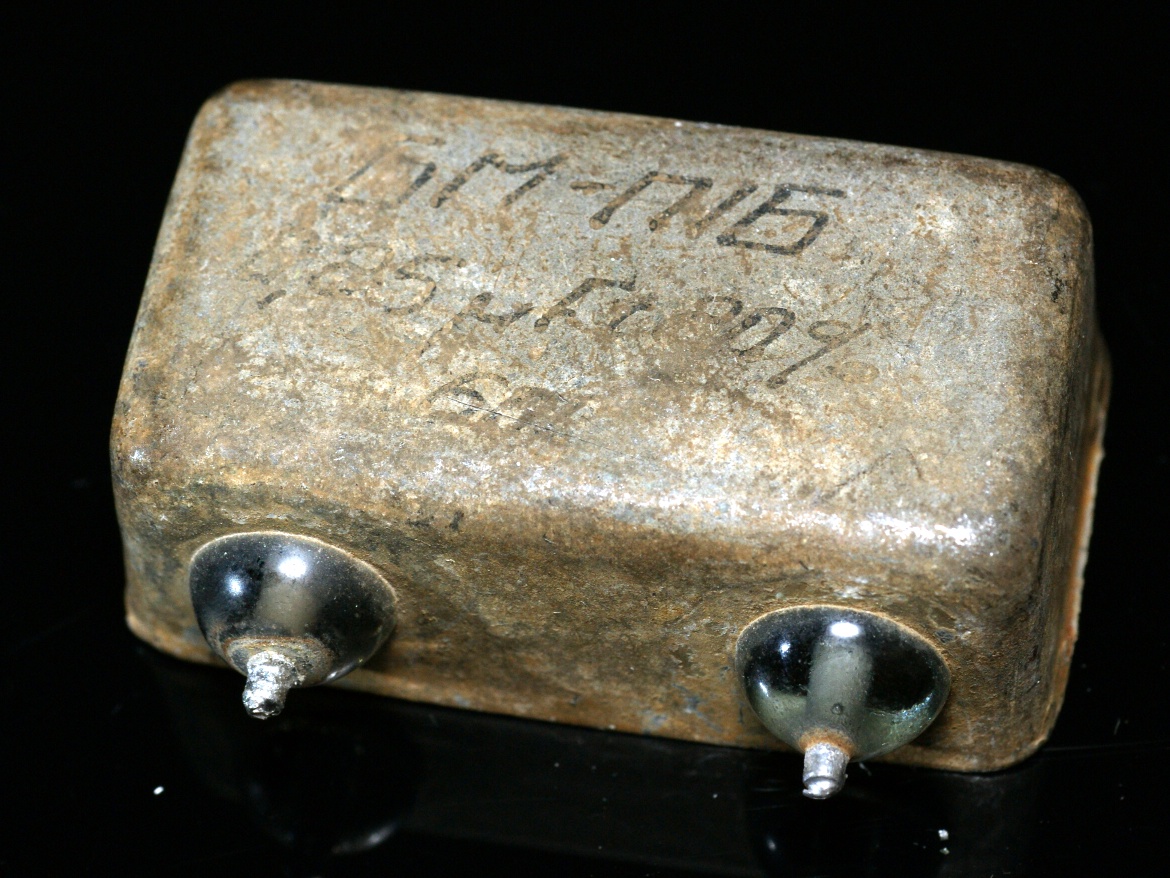

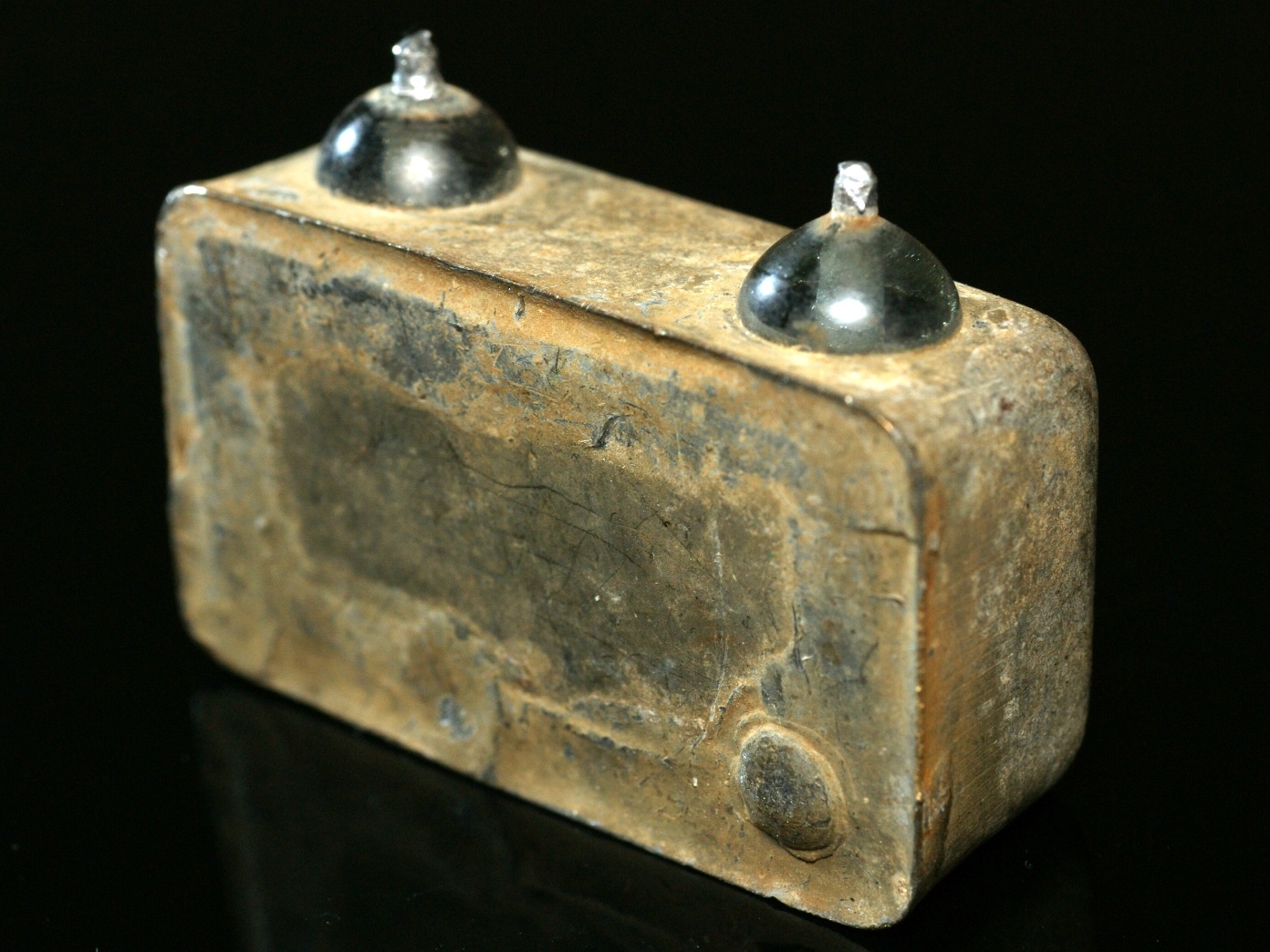

БМ-П1Б

Конденсатор (Б)умаго(М)асляный (-П1 - затрудняюсь расшифровать), (Б)оковое расположение выводов. Производитель неизвестен.

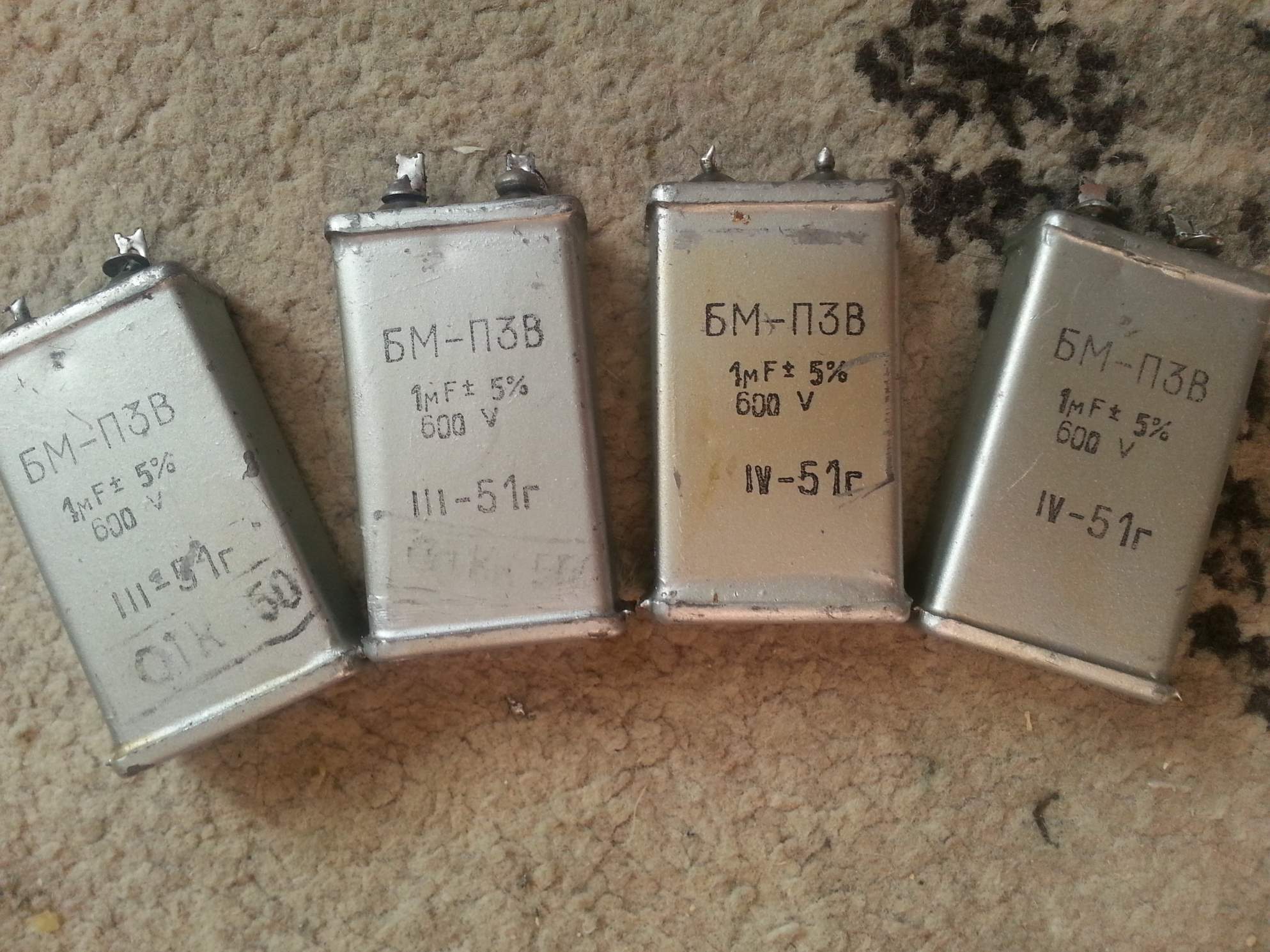

БМ-П3В


(фото с форума Аудиопортал)

Конденсатор (Б)умаго(М)асляный (-П3 - затрудняюсь расшифровать), (В)ертикальное расположение выводов. Производитель неизвестен.

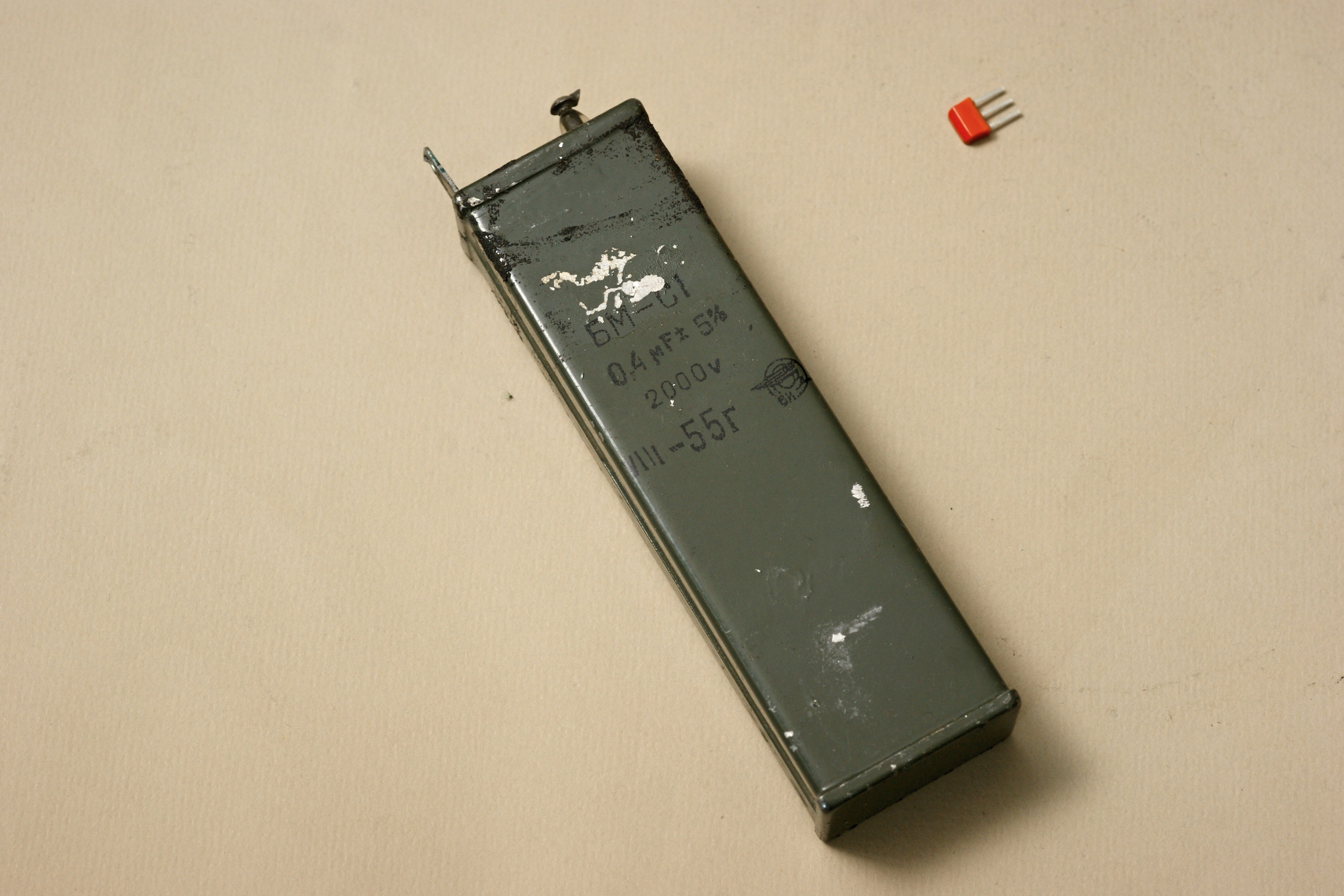

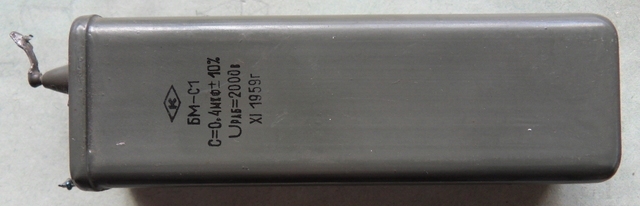

БМ-С1

Конденсатор (Б)умаго(М)асляный (-С1 - затрудняюсь расшифровать).

Производители - Ленинградский завод № 287 НКАП (в дальнейшем НПО "Ленинец", ныне АО "Заслон") и завод "Мезон", г.Санкт-Петербург. Впрочем, насчет первого завода есть сомнения; возможно, его логотип в данном случае обозначает его как единственного заказчика, а непосредственным выпуском занимался всё же "Мезон".

Основное применение эти конденсаторы находили в РЛС старых выпусков. Из-за недостаточной надёжности выпуск их был прекращен и на замену им пришли КБГ-МН.

Судя по справочнику, они выпускались единственного номинала, 0,4 мкФ 2000 В.

Электрические параметры

Тангенс диэлектрических потерь не более 0,015
Сопротивление изоляции не менее 2000 МОм
Амплитуда переменной составляющей с частотой 400 Гц не должна превышать 6%


(фото с форума "Портативное ретрорадио")

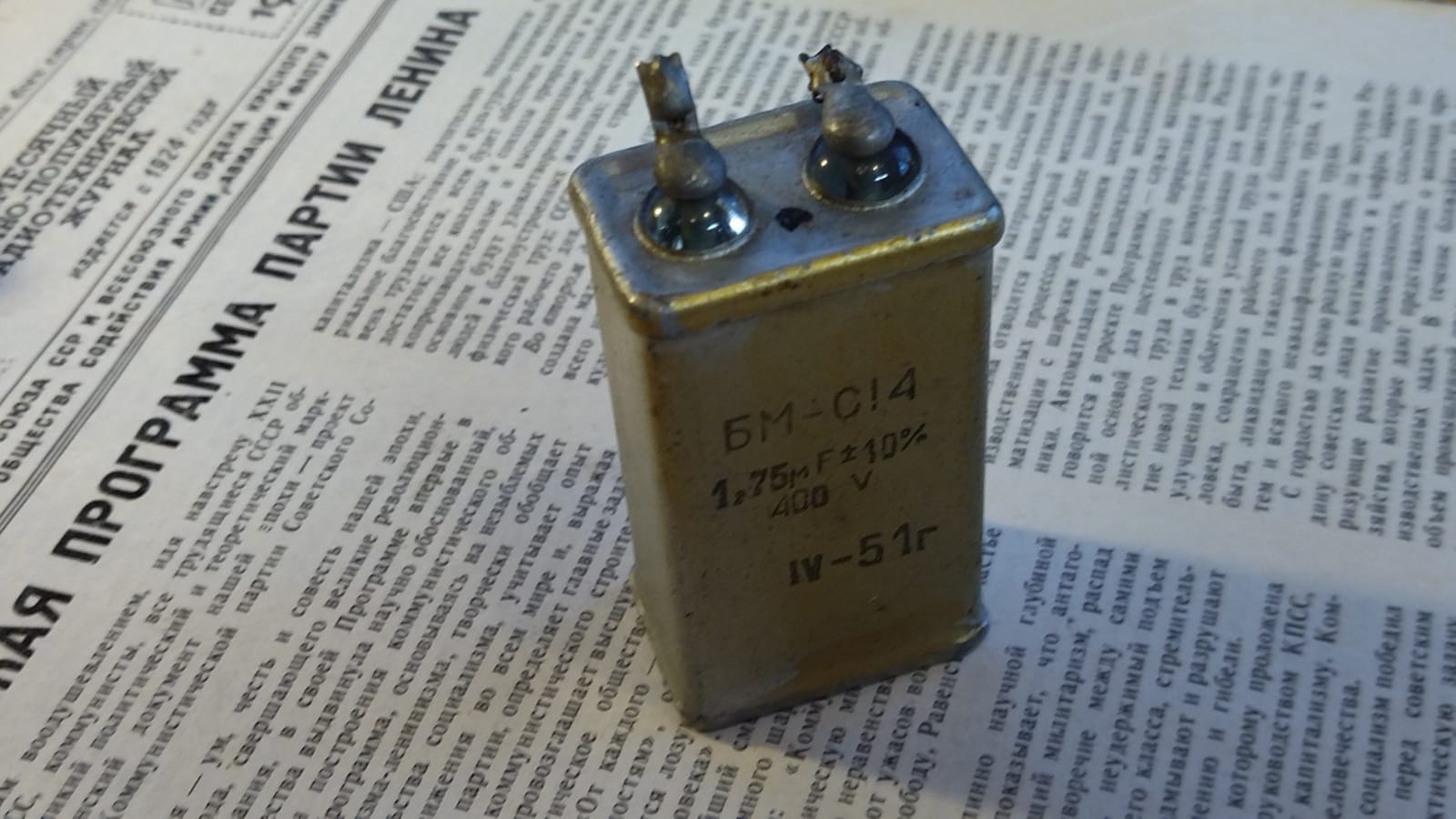

БМ-С14


(фото с форума AudioDB)

Конденсатор (Б)умаго(М)асляный (-С14 - затрудняюсь расшифровать).

Производитель - Ленинградский завод № 287 НКАП (в дальнейшем НПО "Ленинец", ныне АО "Заслон"); впрочем, см. примечание к предыдущему образцу.

Основное применение эти конденсаторы находили в РЛС старых выпусков. Из-за недостаточной надёжности выпуск их был прекращен и на замену им пришли КБГ-МН.

конденсатор БМ-С14
(фото Артема Денисовича)

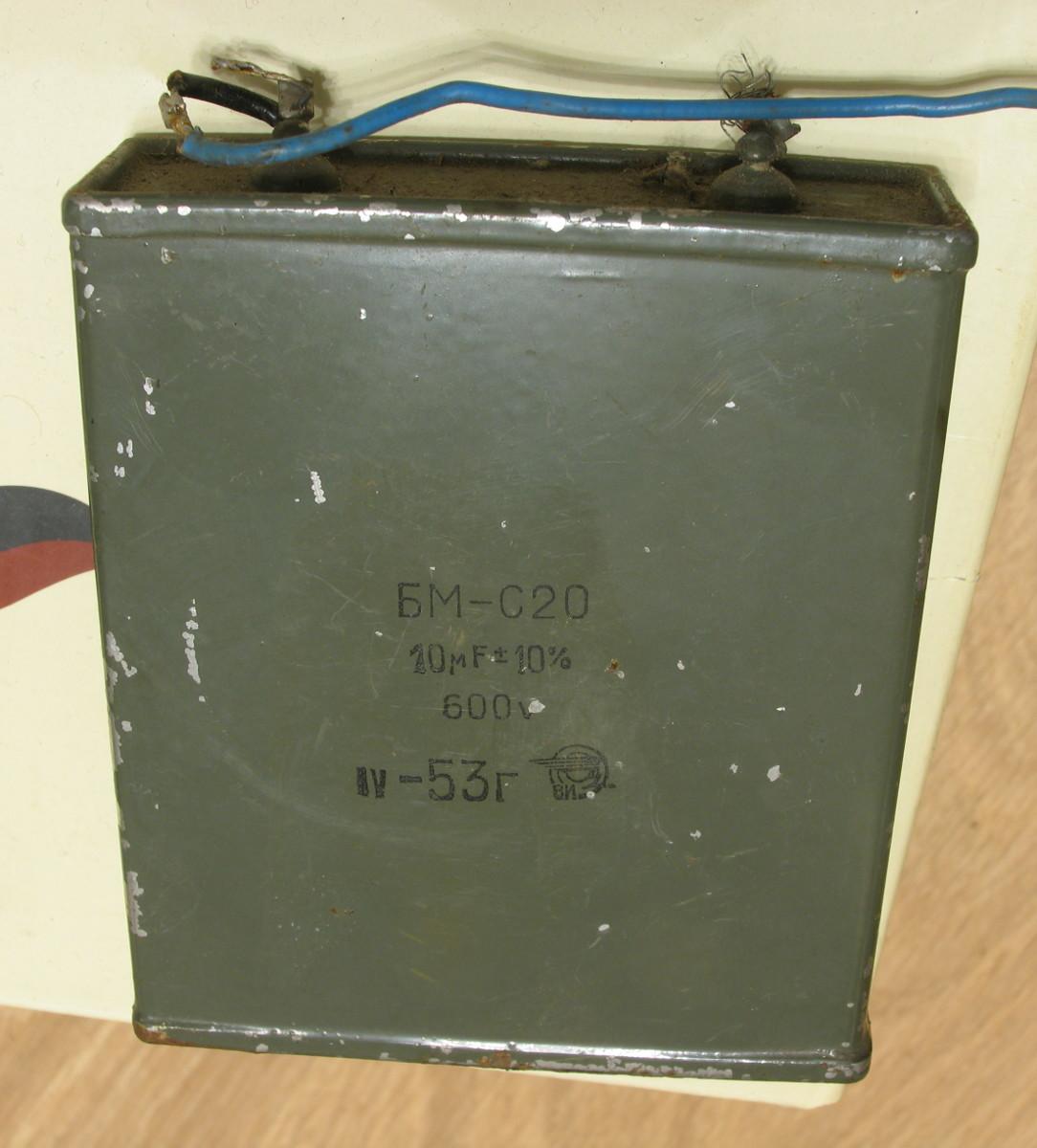

БМ-С20


(фото с форума "Портативное ретрорадио")

Могучий конденсатор (Б)умаго(М)асляный (-С20 - затрудняюсь расшифровать).

Производитель - Ленинградский завод № 287 НКАП (в дальнейшем НПО "Ленинец", ныне АО "Заслон"). Впрочем, насчет авторства есть сомнения, см. примечание к аналогичному типу номер 14.

Основное применение эти конденсаторы находили в РЛС старых выпусков.

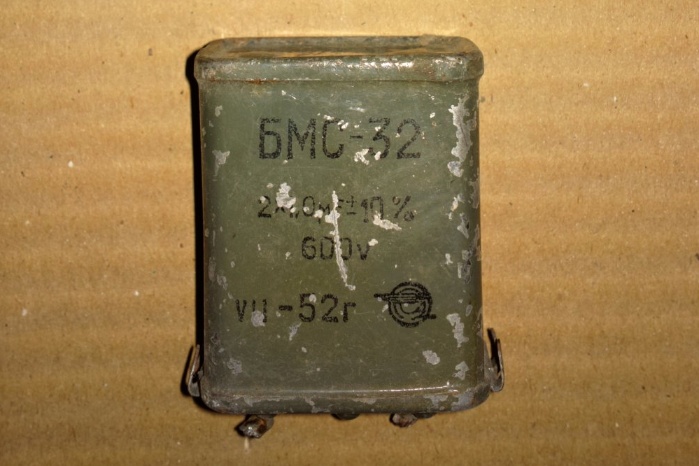

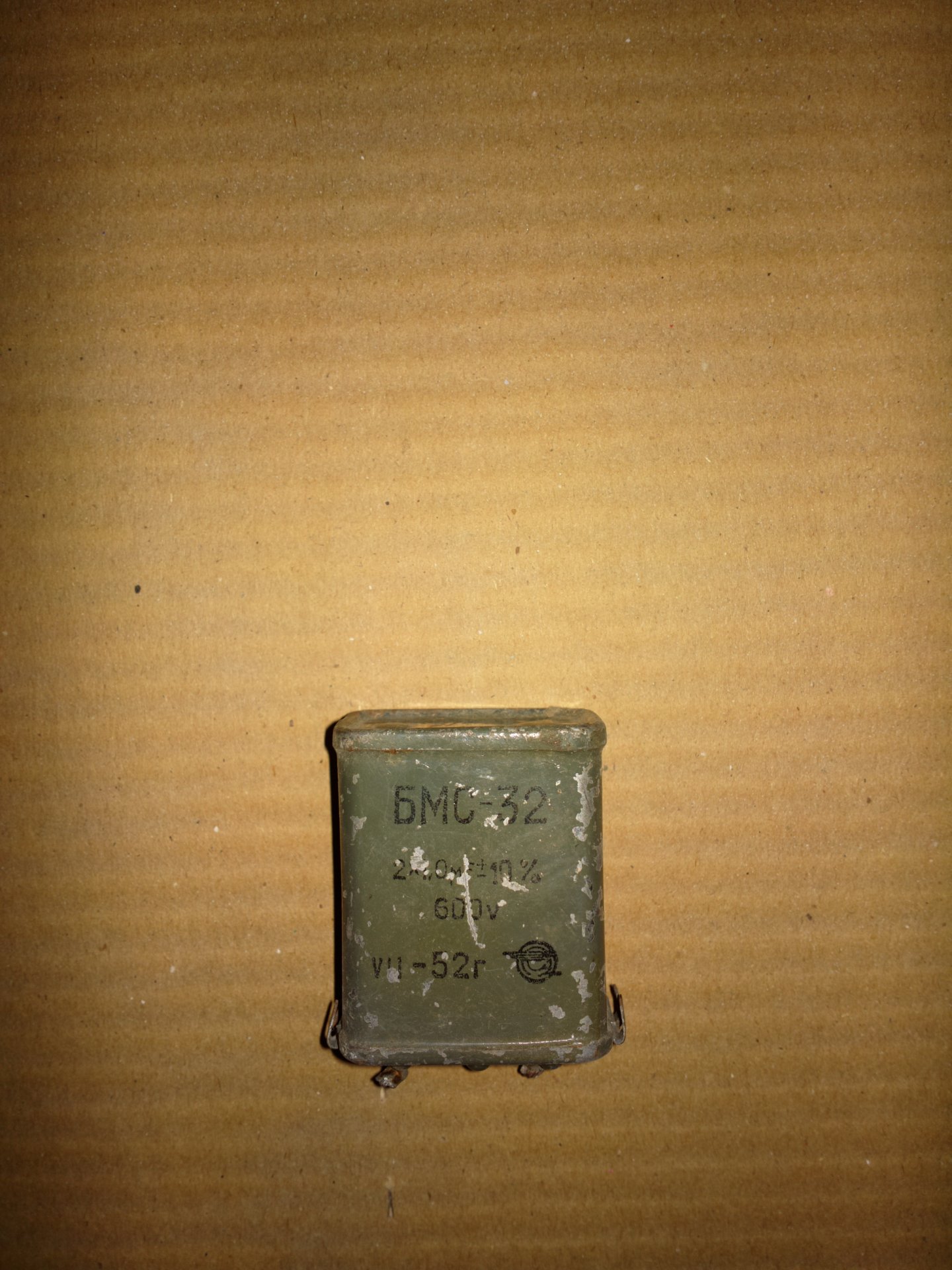

БМС-32


(фото с форума Портативное ретрорадио)

Конденсатор (Б)умаго(М)асляный (С - затрудняюсь расшифровать), (32), видимо, номер модели. Подробностей по нему у меня, к сожалению, нет. Производитель - какой-то завод авиапрома.

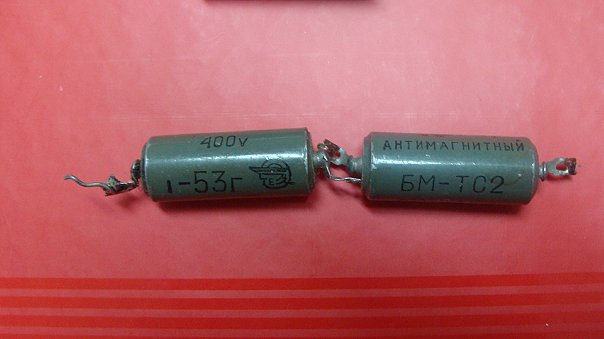

БМ-ТС2


(фото с форума Аудиопортал)

Конденсатор (Б)умаго(М)асляный (-ТС2 - затрудняюсь расшифровать).

Производитель - какой-то из завода авиапрома с индексом "ТЕ" на товарном знаке. Предположительно, это завод 887 (г.Саратов), который в конце 50-х был перепрофилирован на выпуск генераторных ламп и ныне называется НПП "Контакт".

Внимание, конечно, привлекает надпись "антимагнитный"...

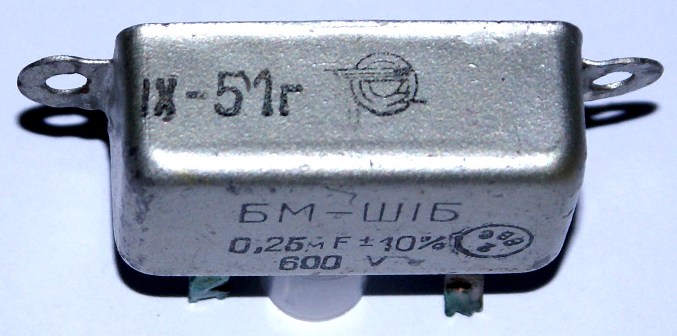

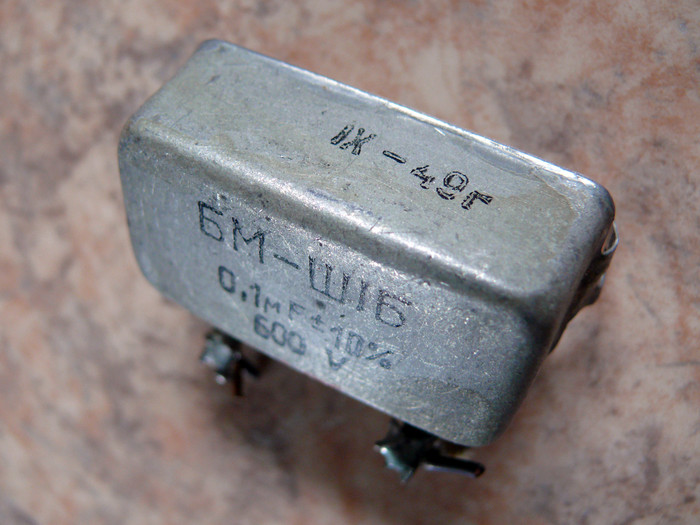

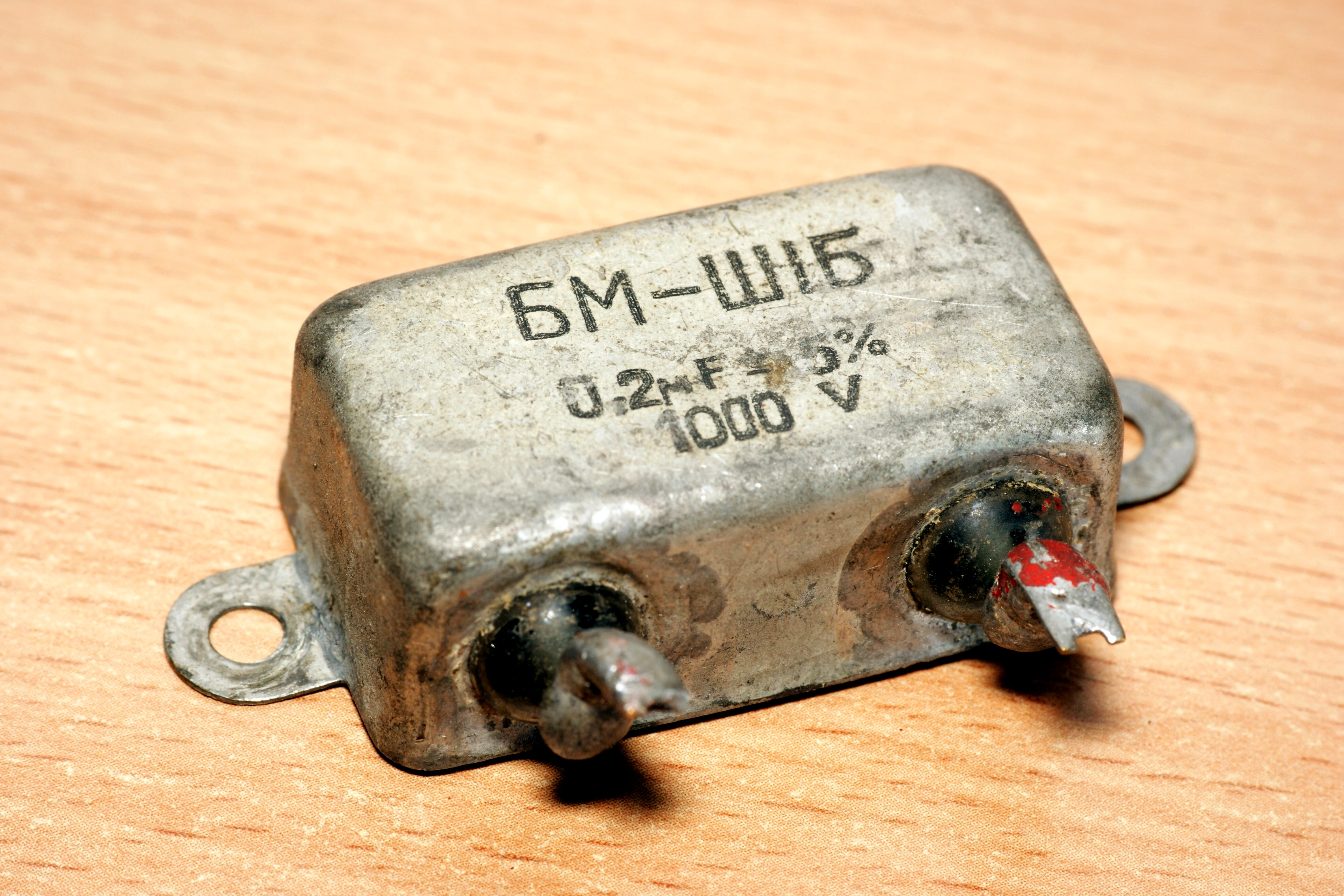

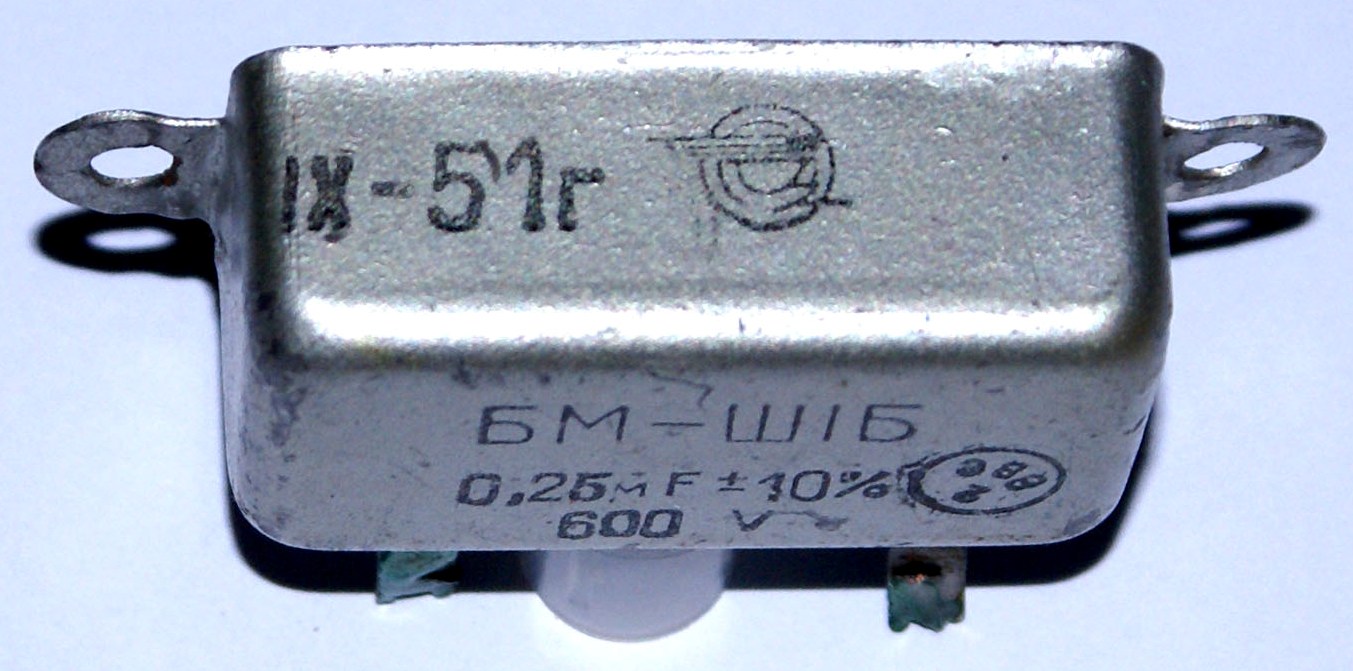

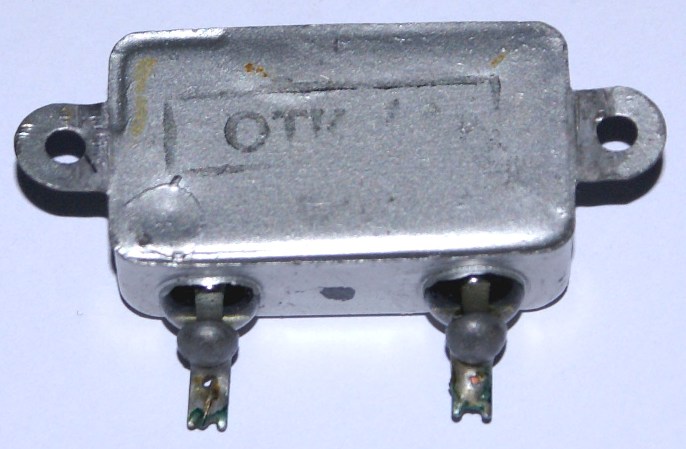

БМ-Ш1Б

Конденсатор (Б)умаго(М)асляный (-Ш1 - затрудняюсь расшифровать), (Б)оковое расположение выводов.

Бумажные конденсаторы БМ довольно известны, но они совсем другие, в цилиндрическом корпусе...

Производитель - какой-то завод авиапрома. Основное применение эти конденсаторы находили в РЛС старых выпусков. Из-за недостаточной надёжности выпуск их был прекращен и на замену им пришли КБГ-МП.


(фото Алексея Абызова)


(фото Алексея Абызова)

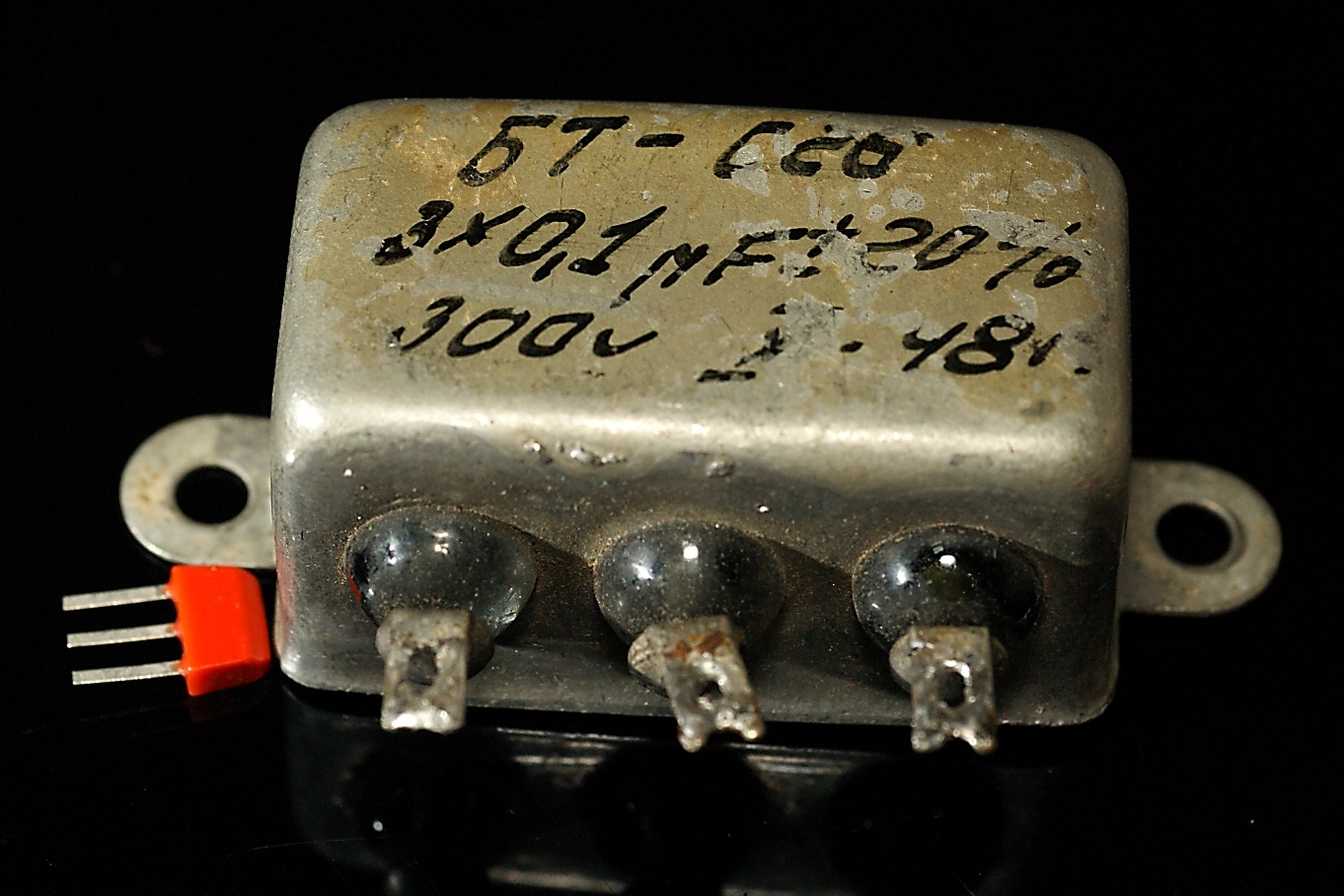

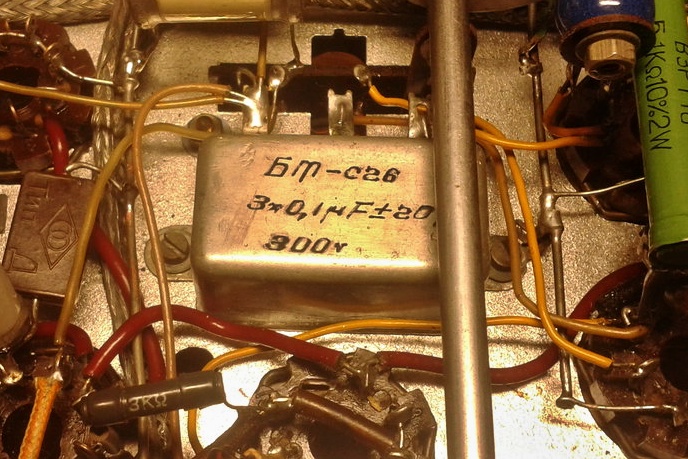

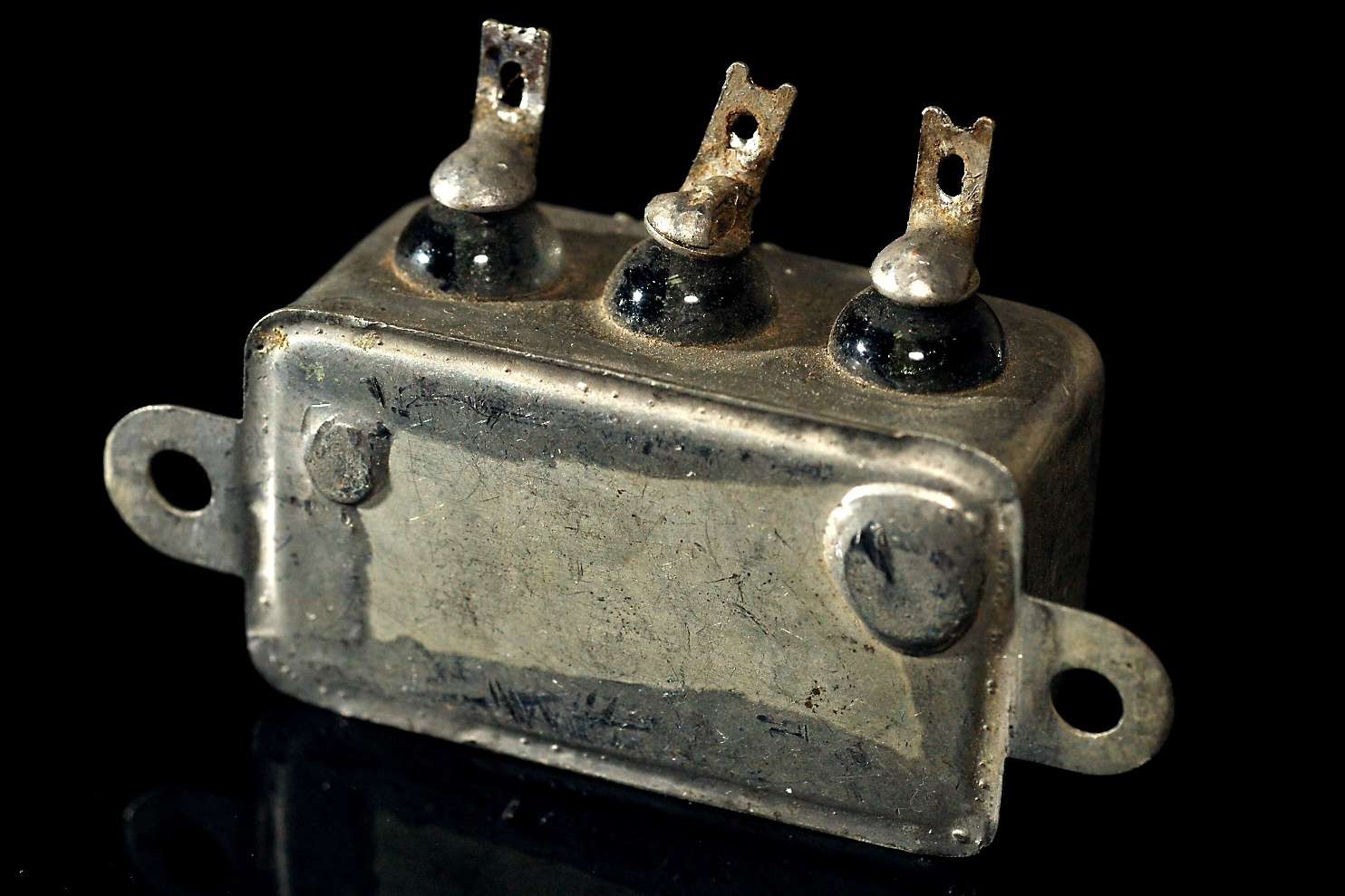

БТ-С2Б

Конденсатор (Б)умажный (Т-С2 - затрудняюсь расшифровать), (Б)оковое расположение выводов.

Производитель неизвестен.

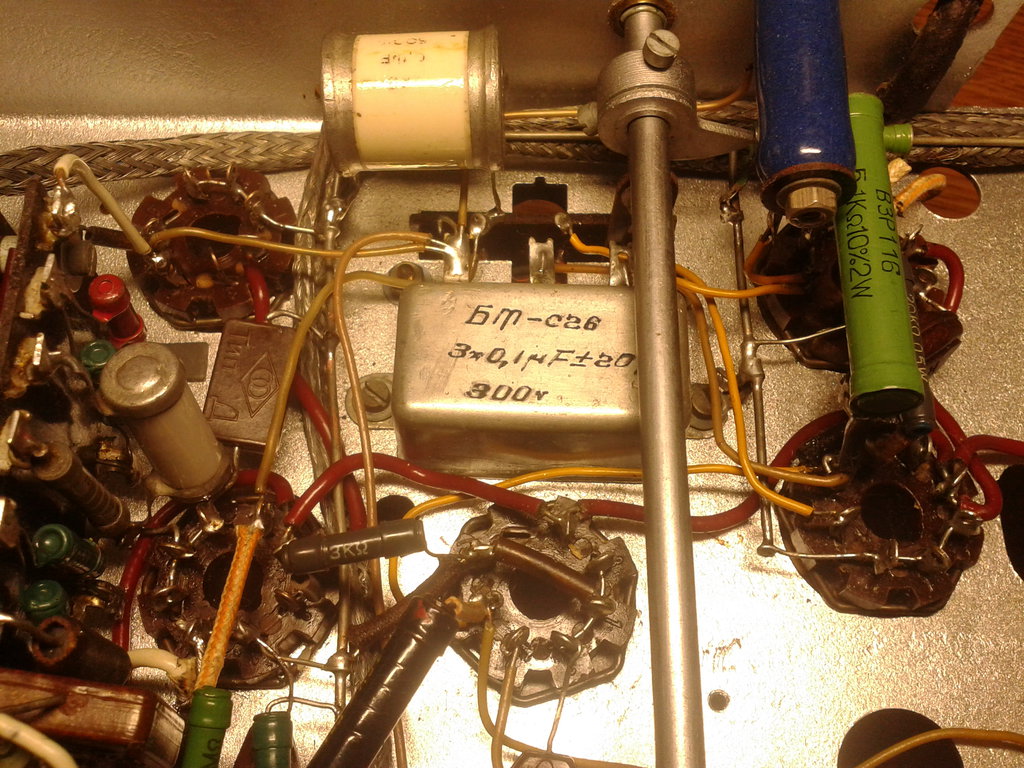

Образец из приёмника "Нева-48"; в версии того же приёмника от 1951 года он был заменён на КБГ-МП-400-3Х0,1 м:


(фото с форума Вторая жизнь старого радио)

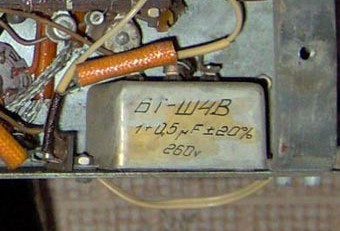

БТ-Ш4В

Полагаю, что это конденсатор (Б)умажный (Т-Ш4 - затрудняюсь расшифровать), (В)ерхнее расположение выводов.

Производитель неизвестен. Конденсатор на снимке - взят с фото шасси приемника "Маршал" на сайте Отечественная Радиотехника 20 Века. Выпуск этих приемников был начат в 1940 году Минским радиозаводом им. Молотова; надо полагать что и конденсатор относится к этому периоду.

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
