БГМ-1, БГМ-2

конденсатор БГМ

(Б)умажные (Г)ерметизированные (М)алогабаритные конденсаторы. Они представляют собой уменьшенный, благодаря применению более тонкой бумаги, вариант конденсаторов КБГ-М, предназначенный для использования в малогабаритной аппаратуре. Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"). В ноябре 1955 года НИИ передал техническую документацию на эти конденсаторы Одесскому заводу радиодеталей ("Эпсилон") для освоения их в серийном производстве.

В начале 60-х линейку номиналов привели к более привычному для нас виду, а уже к середине периода БГМ были модернизированы в К40П-2.

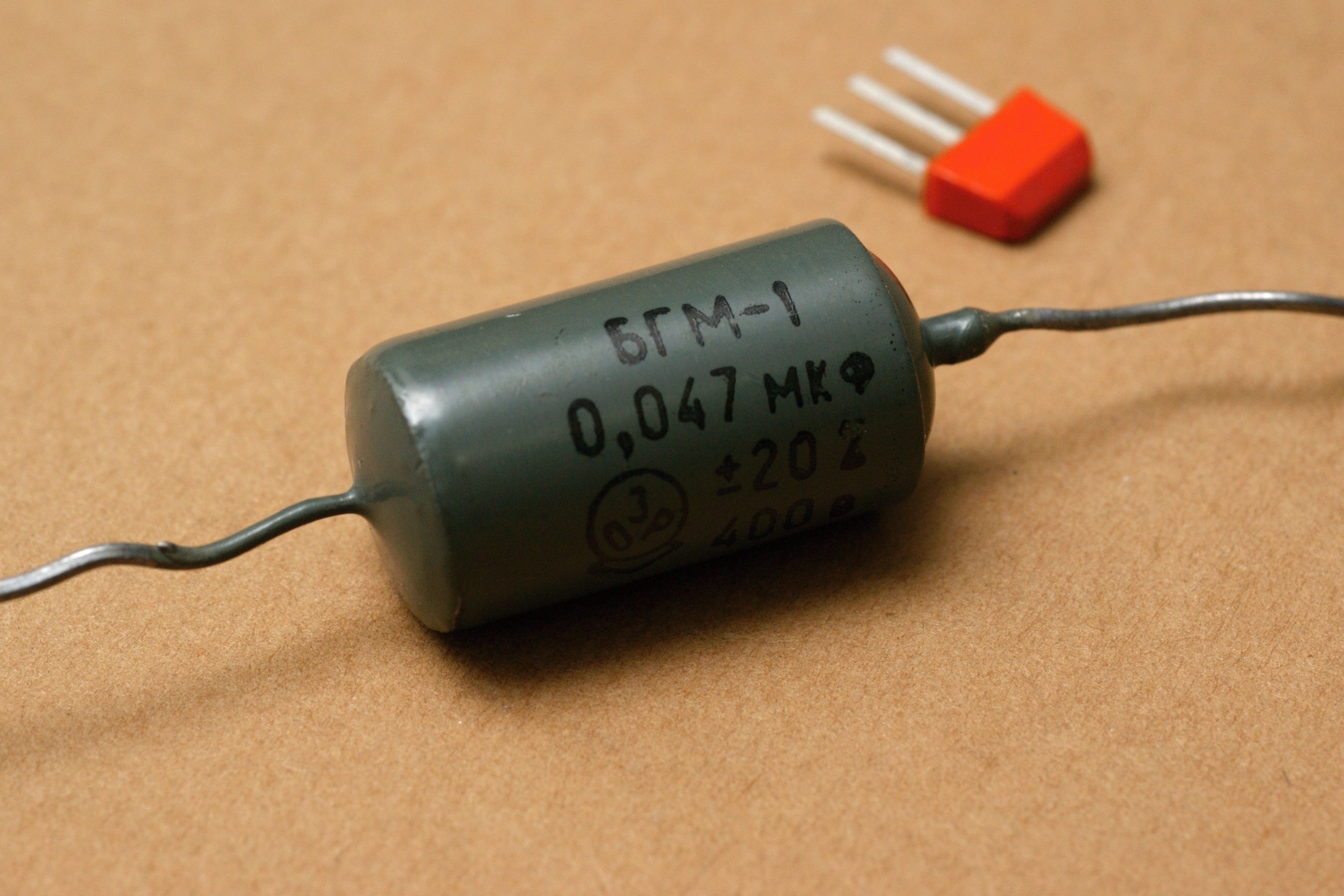

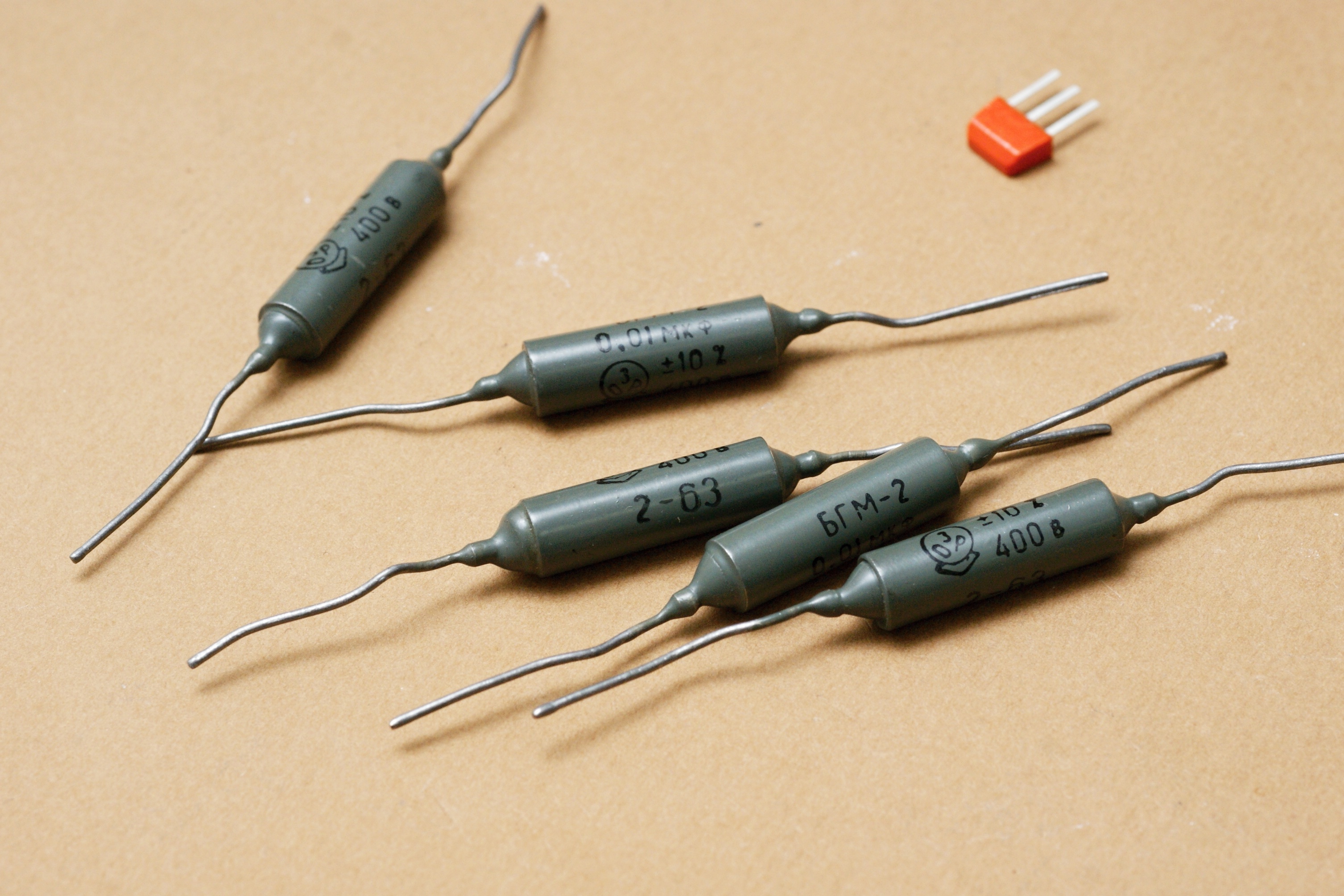

Конденсаторы БГМ выпускались ёмкостью от 920 до 50 000 пФ на рабочее напряжение 400 В, двух видов: БГМ-1 и БГМ-2. Одна из обкладок конденсатора БГМ-1 соединена с корпусом, а другая имеет изолированный от корпуса проволочный вывод. У конденсатора БГМ-2 оба вывода изолированы от корпуса.

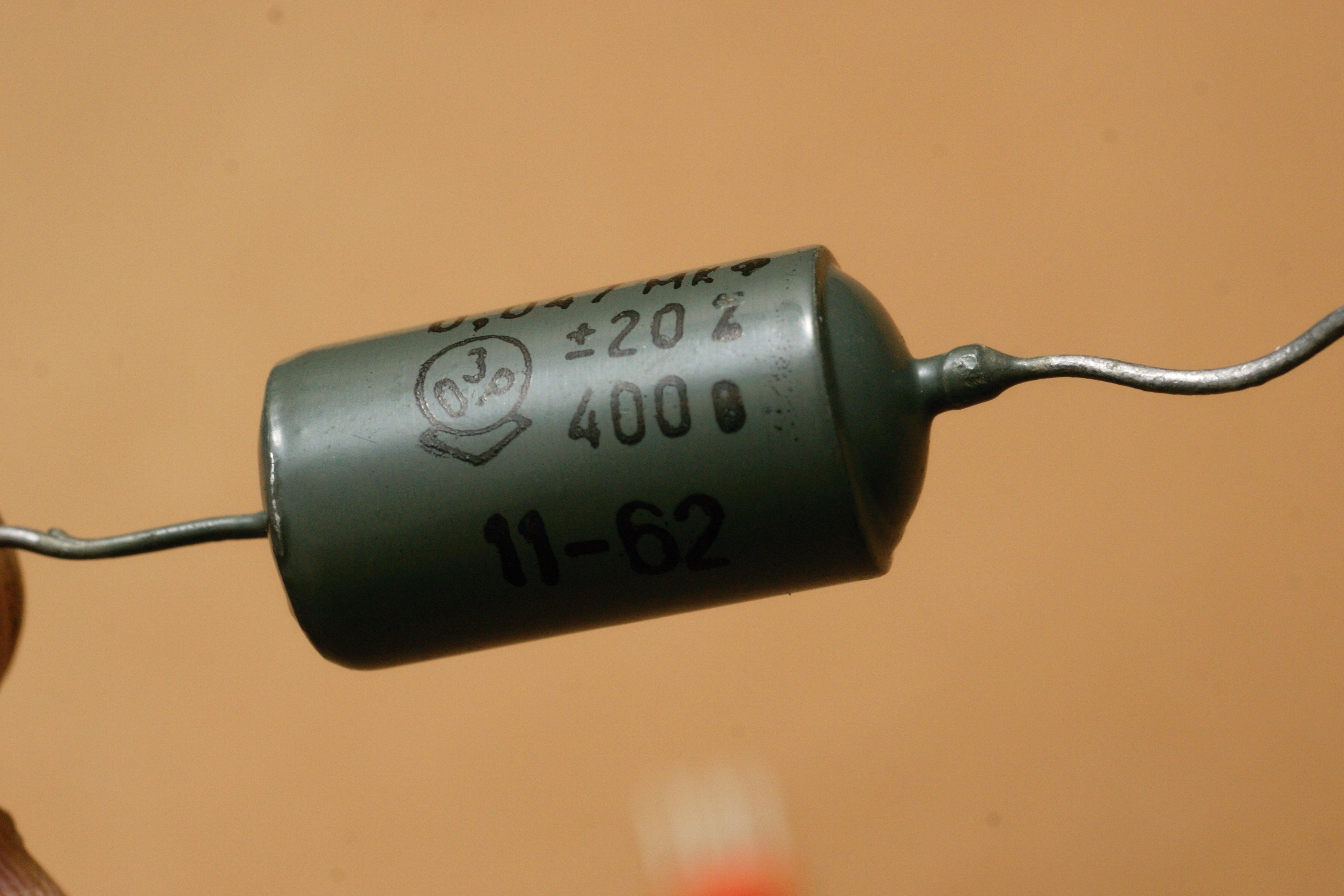

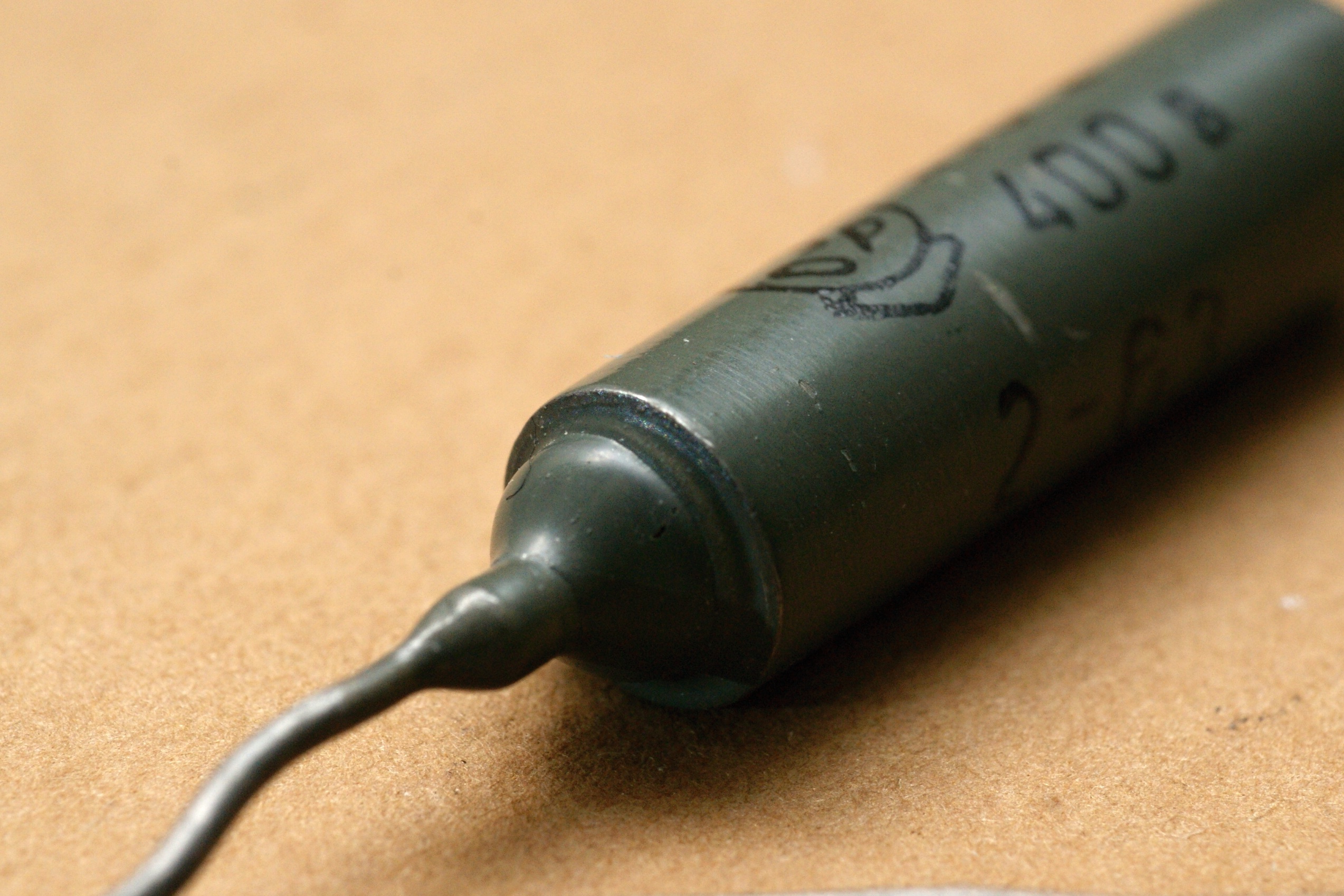

Конденсаторы БГМ (обоих видов) емкостью до 10 000 пф имеют корпус длиной 18 мм при диаметре 6 мм; их изолированные выводы выходят из корпуса через стеклянные изоляторы, впаянные в торцы корпуса. Конденсаторы БГМ большей емкости при той же длине имеют диаметр корпуса 11 мм; изолированные от корпуса выводные проводники выходят через отверстия плоских цилиндрических керамических изоляторов, впаянных в торцы трубчатого корпуса. Для спая керамики с металлом по периферии изолятора предварительно наносится методом вжигания слой серебра. У отверстия изолятора, в которое впаивается выводной проводник, тоже наносится слой серебра. У конденсатора БГМ-1 один из выводов приварен непосредственно к металлическому корпусу в центре его торца.

конденсатор БГМ

конденсатор БГМ

конденсатор БГМ

Источники:

1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
3. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
4. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
5. Справочник начинающего радиолюбителя. Под общей редакцией Р.М. Малинина. - М.-Л.: Госэнергоиздат, 1961 (МРБ 400)
6. Кольцов Б.В., Молоканов П.Л. Схемы, узлы и детали приемников. М.-Л., Госэнергоиздат, 1962. (Массовая радиобиблиотека. Вып. 432)
7. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
8. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
9. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
10. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967
11. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
12. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
13. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
14. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
