КБГ-М1, КБГ-М2

Довольно старый и нечасто встречающийся тип конденсаторов. ГОСТ 6118-52, ГОСТ 6118-59 и рекламный листок на них с Всесоюзной промышленной выставки 1956 года; в справочниках конца 80-х годов он уже отсутствует. Первоначально выпускался по ВТУ №616-47.

(К)онденсатор (Б)умажный (Г)ерметичный в (М)еталлическом трубчатом корпусе, 1-й (один электрод соединен с корпусом) или 2-й (оба вывода изолированы от корпуса) конструктивный вариант.

Интересно, что намотка фольги и её присоединение к электродам весьма похожи на таковые у довоенных конденсаторов БИК. Не исключаю, что КБГ-М - просто герметизированный вариант тех.

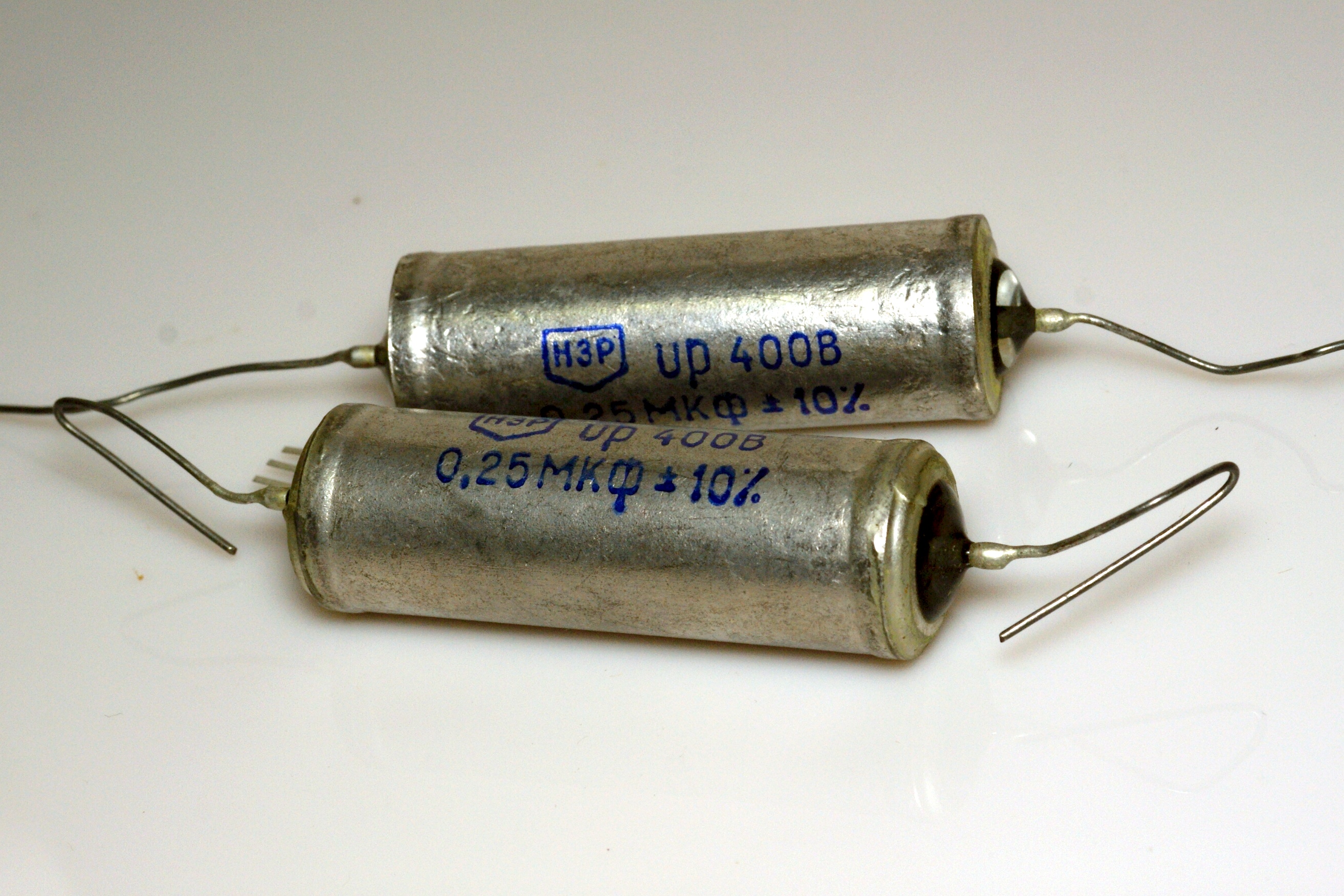

Производители - Павлово-Посадский завод № 175 НКЭП (ныне "Экситон"), завод "Мезон", г.Санкт-Петербург, Новосибирский завод радиодеталей (он же ПО "Оксид") и Одесский завод радиодеталей, он же (позднее) ОАО "Эпсилон". Ныне предприятие, увы, мертво.

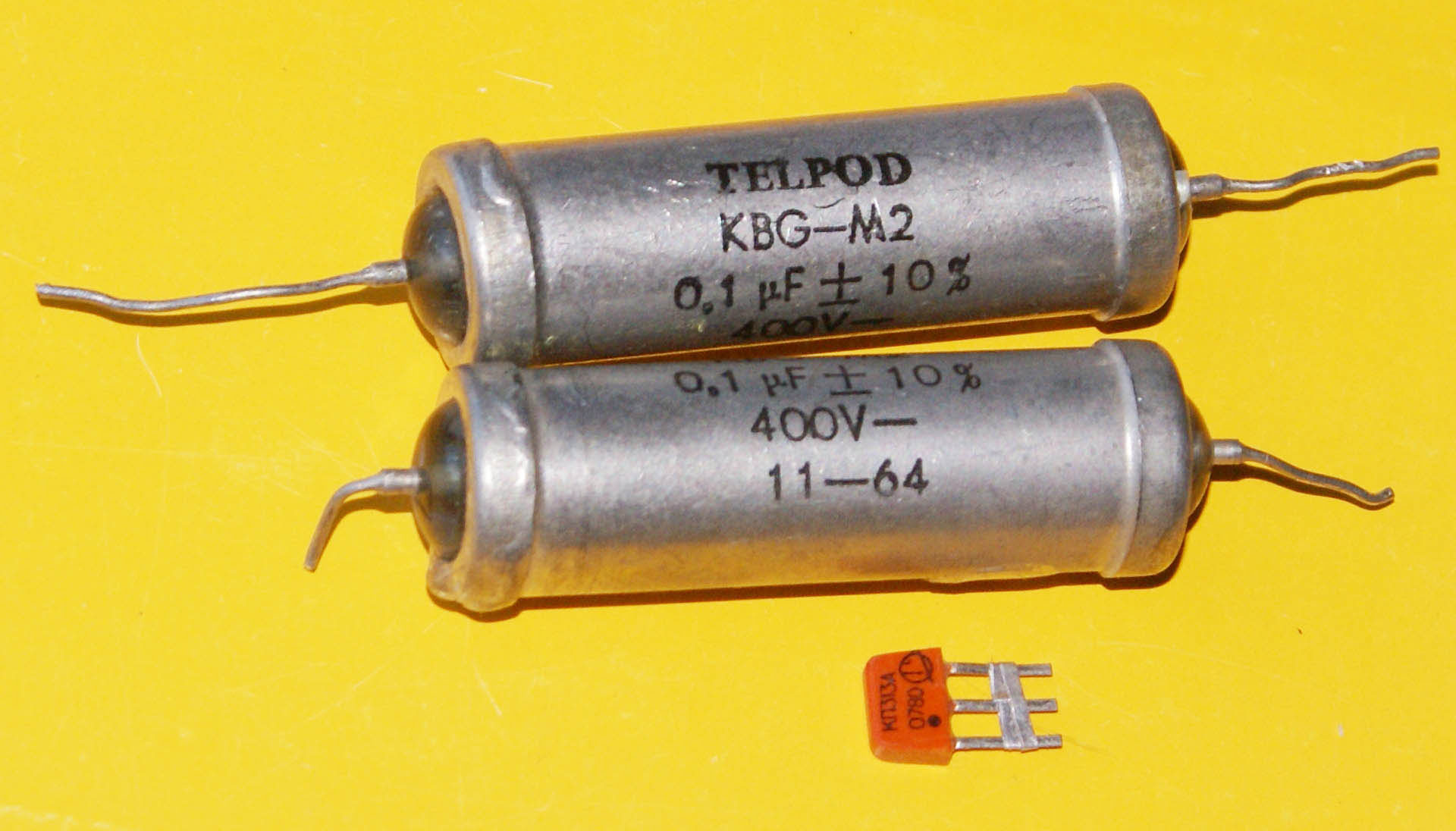

Также эти конденсаторы, под названием KBG-M1 и KBG-M2, выпускали и в Польше, надо полагать по лицензии; информация с сайта Музей старых радиодеталей.

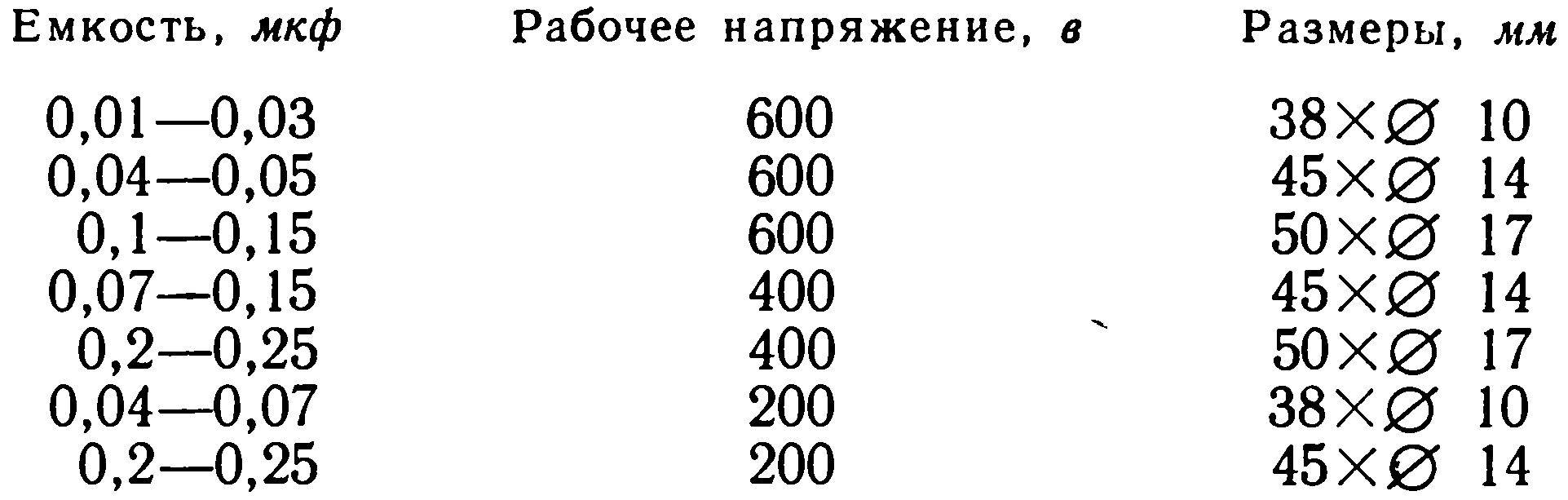

Электрические параметры

Максимальная рабочая температура +70°C
Конструкция (количество слоев х толщина бумаги):
    рабочее напряжение 200 В - 2 х 8 мкм
    -"- 400 В - 3 х 8 мкм
    -"- 600 В - 3 х 10 мкм
    -"- 1000 В - 4 х 10 мкм
    -"- 1500 В - 5 х 10 мкм
Допустимая амплитуда переменной составляющей (Uпульс/Uраб) :
    частота пульсаций 50 Гц - 20%
    -"- 100 Гц - 15%
    -"- 400 Гц - 10%
    -"- 1000 Гц - 6%
    -"- 10 000 Гц - 2%

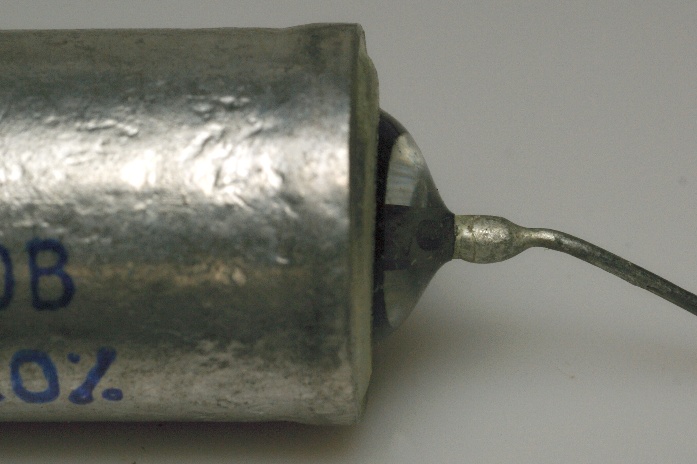

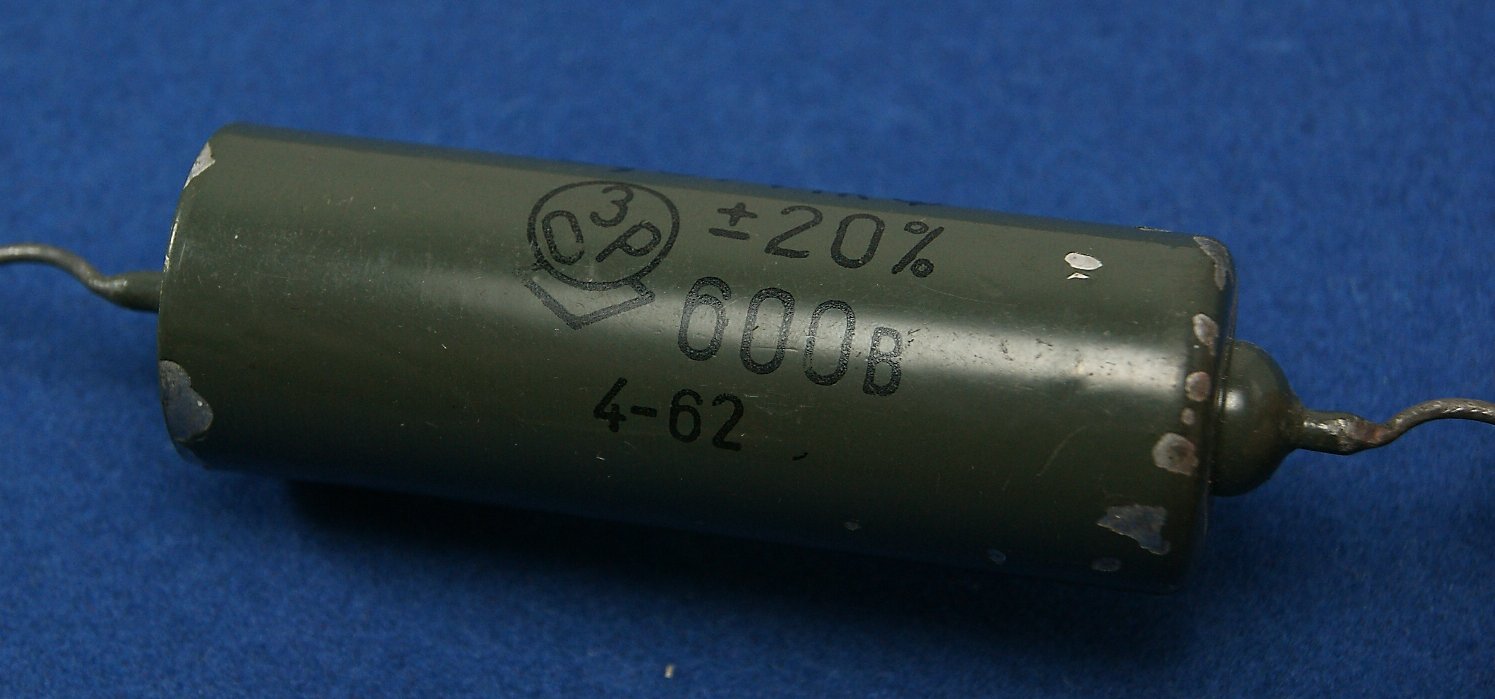

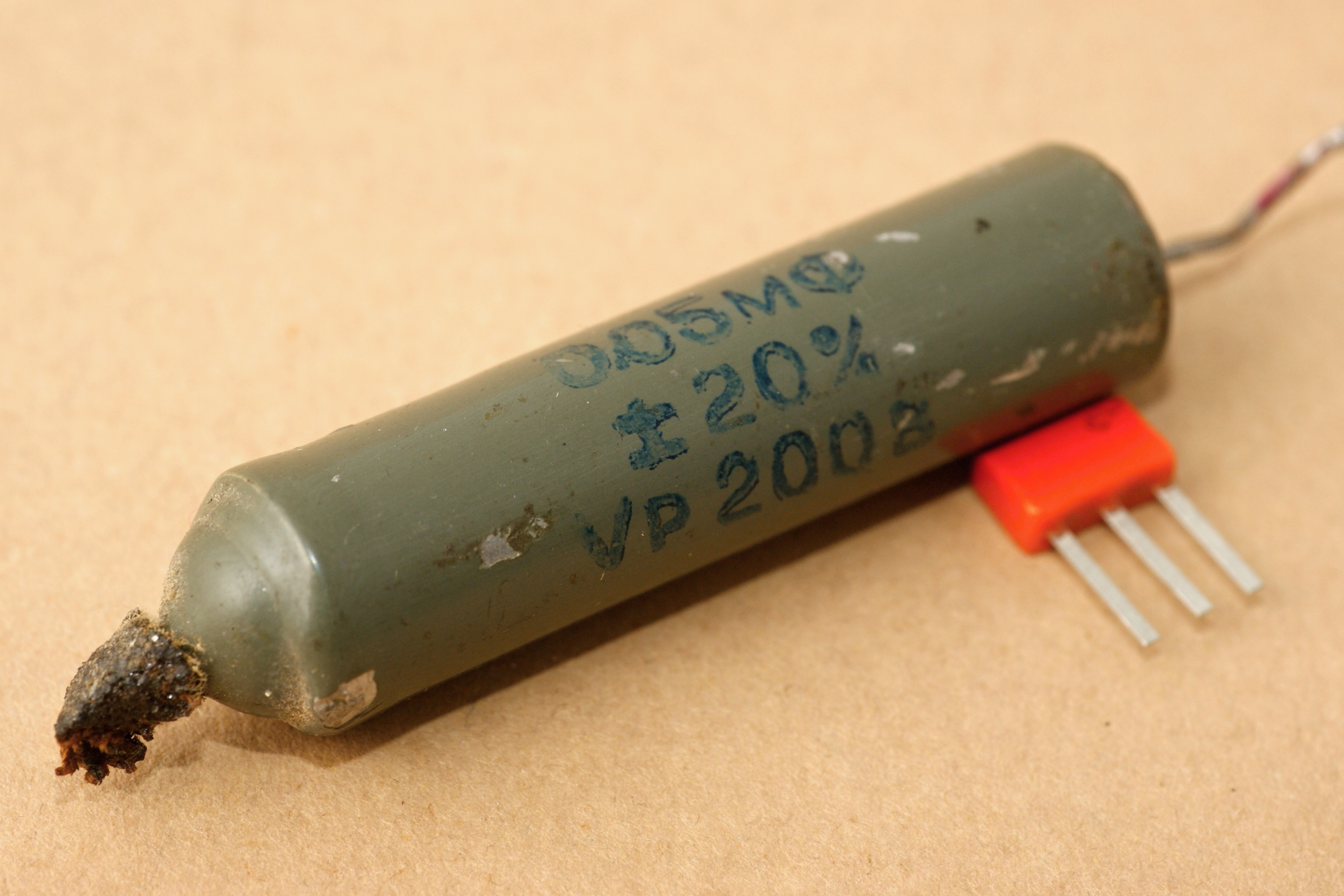

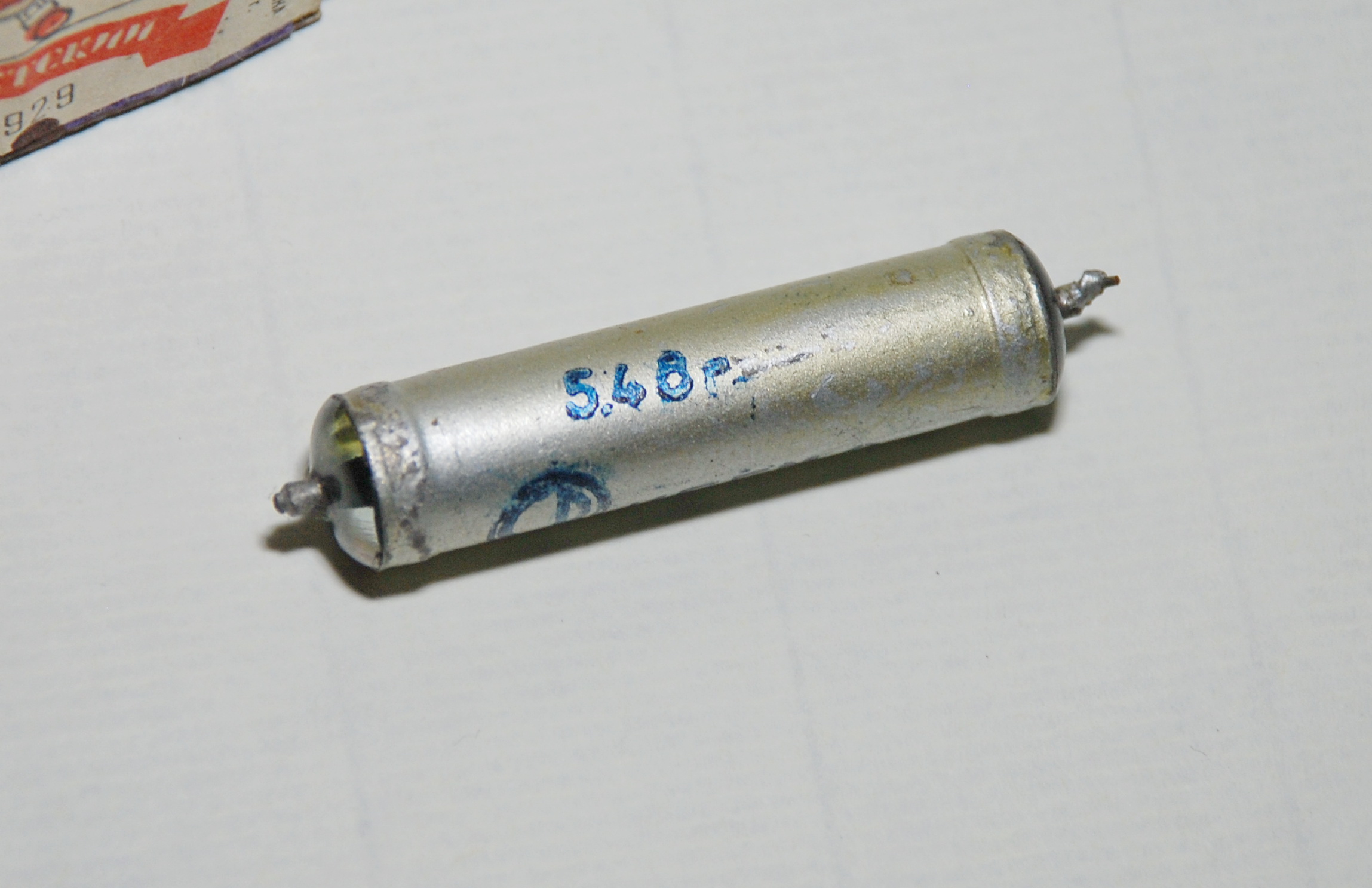

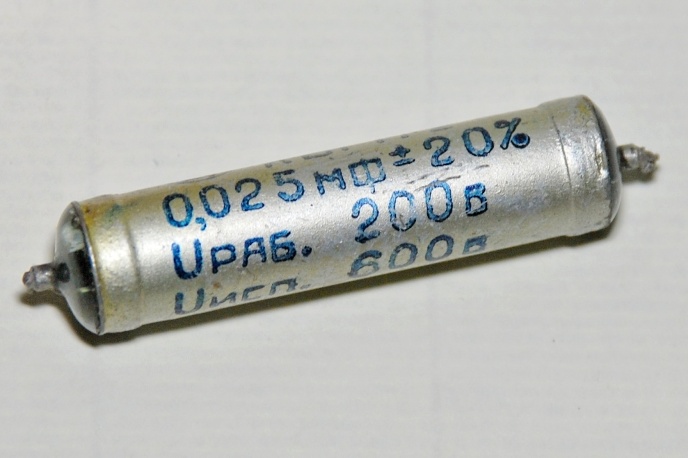

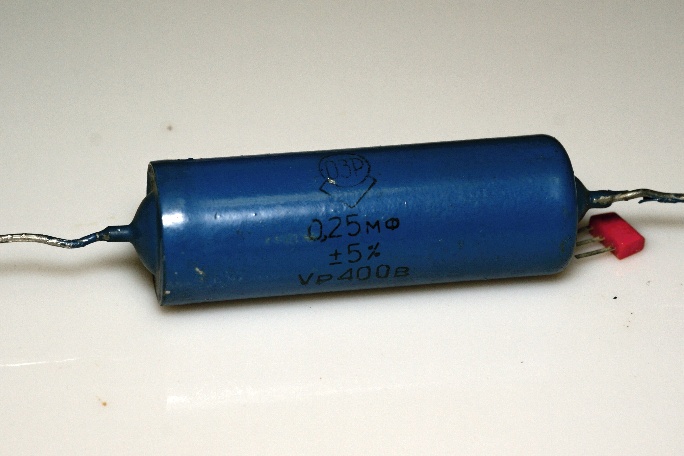

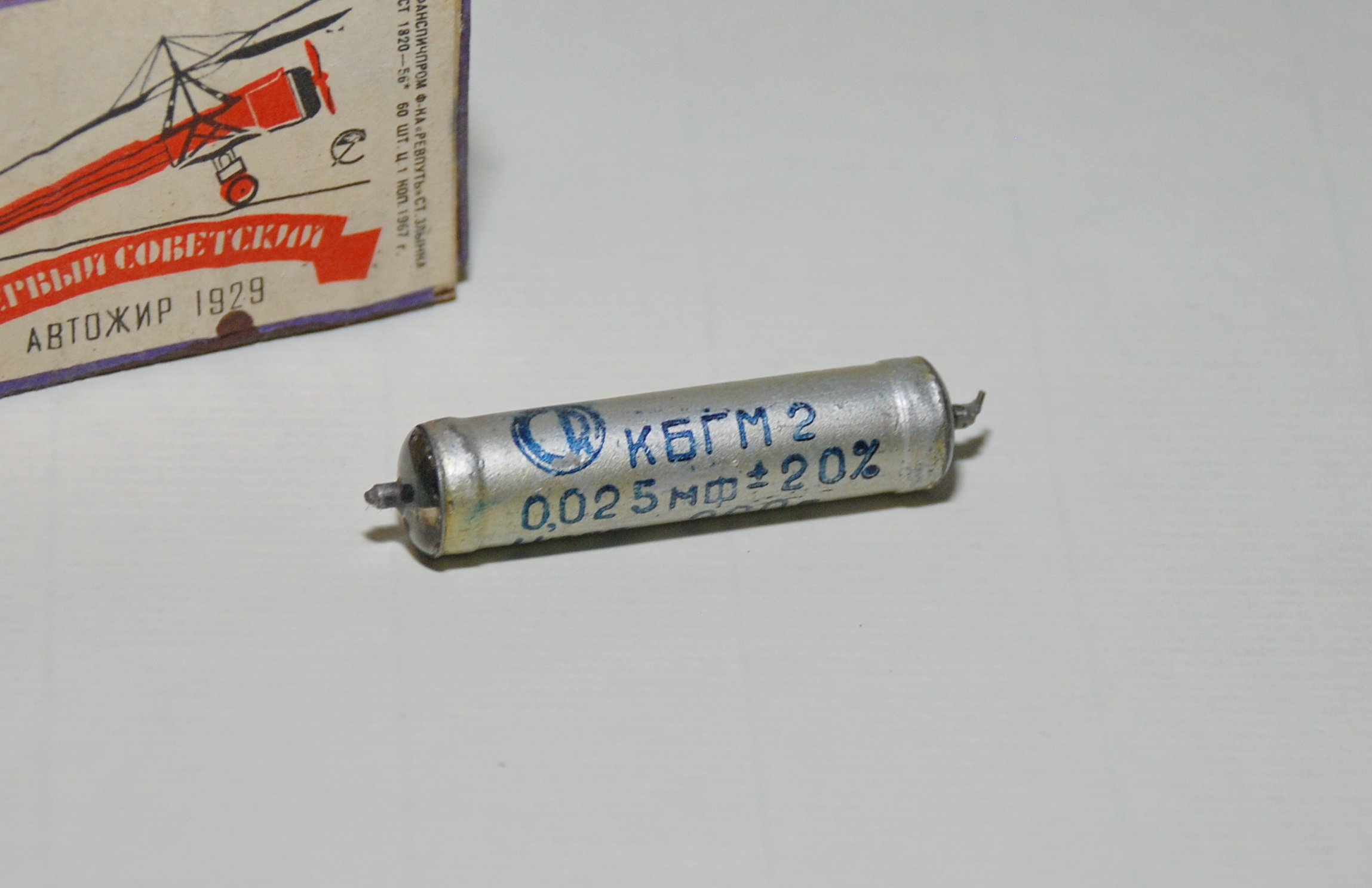

Интересные нестандартные, не соответствующие привычному ряду Е24, номиналы...

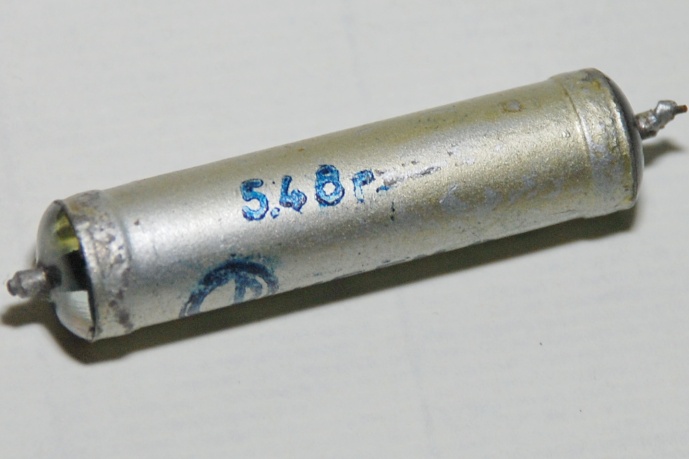

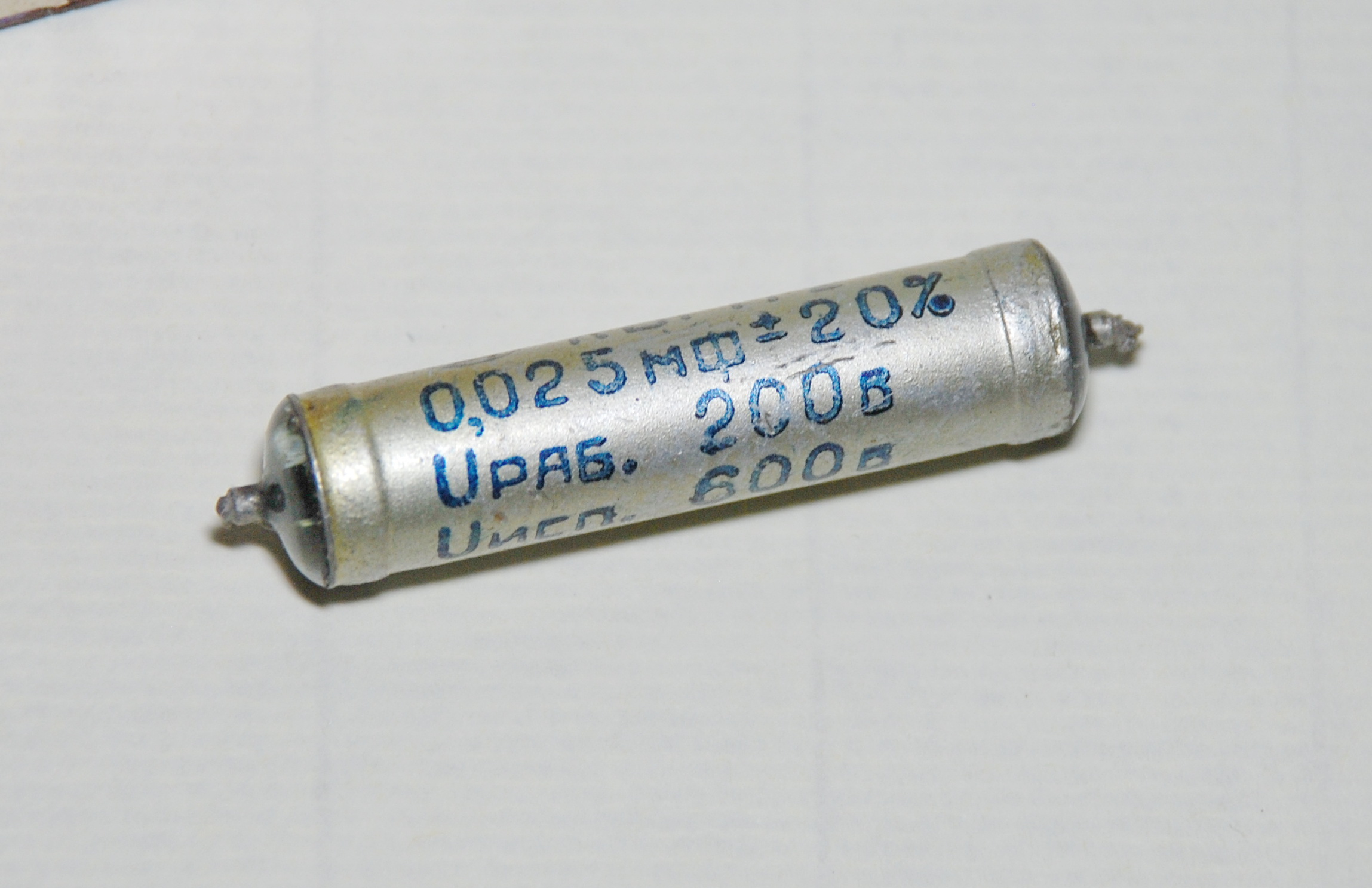

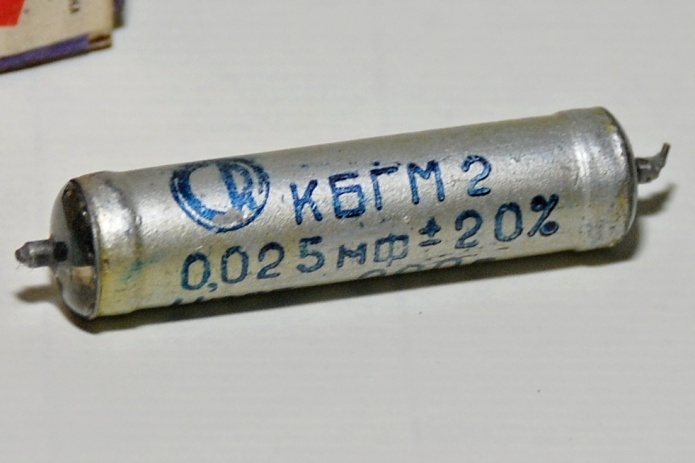

Тут забыли вставить букву "к", получился конденсатор на 0,05 миллифарад :)) :

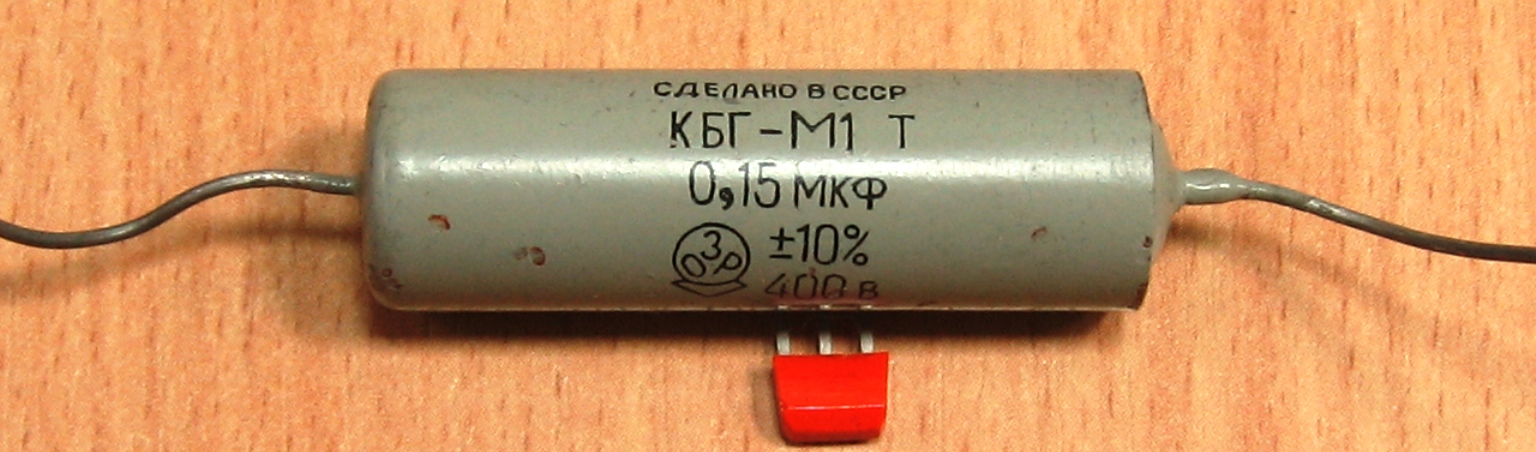

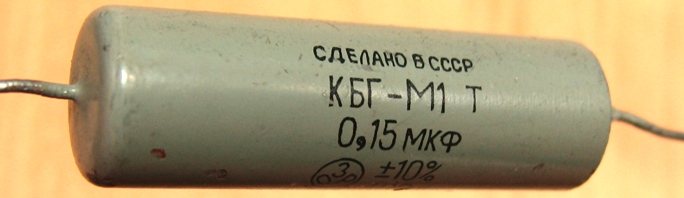

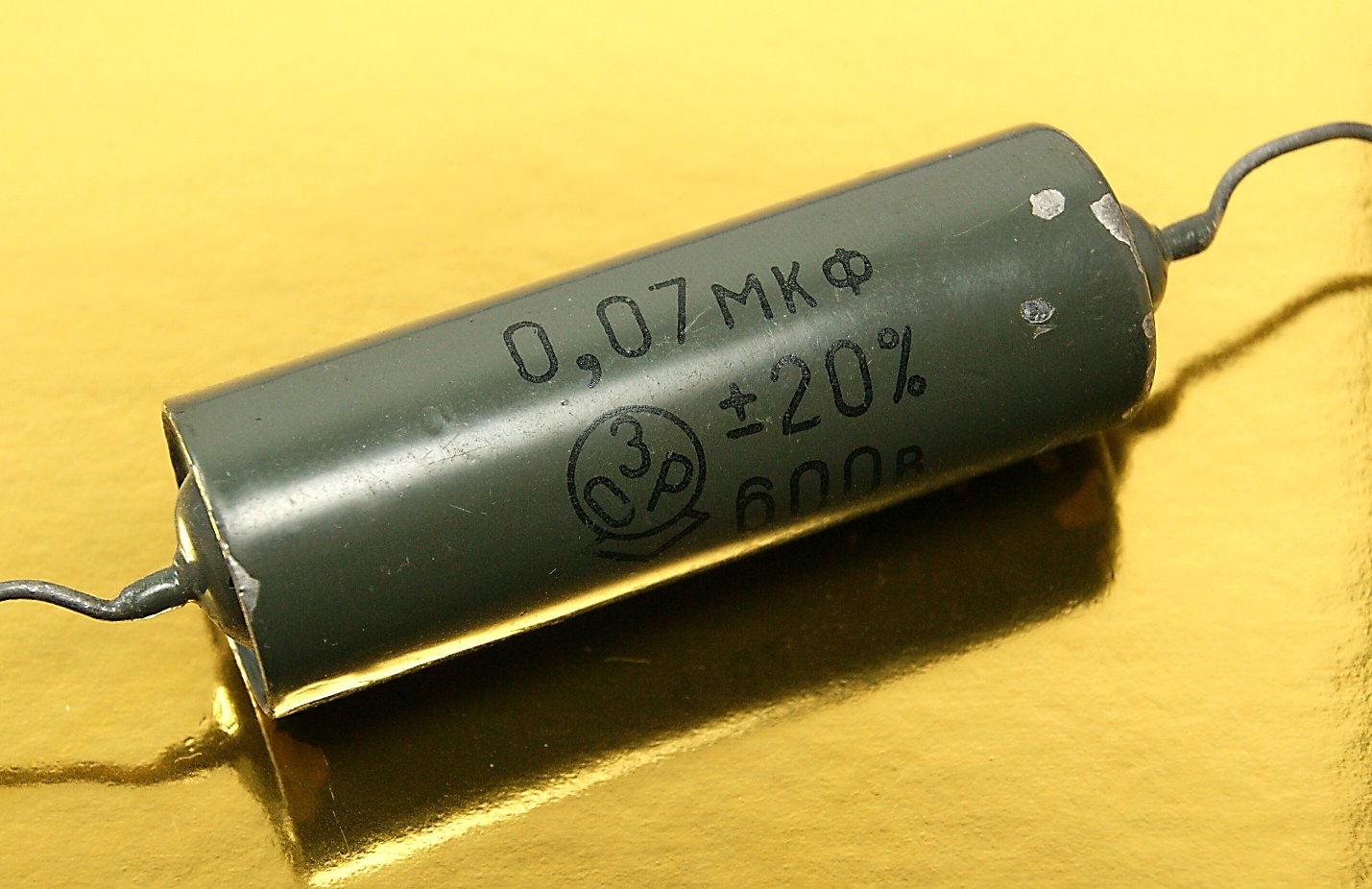

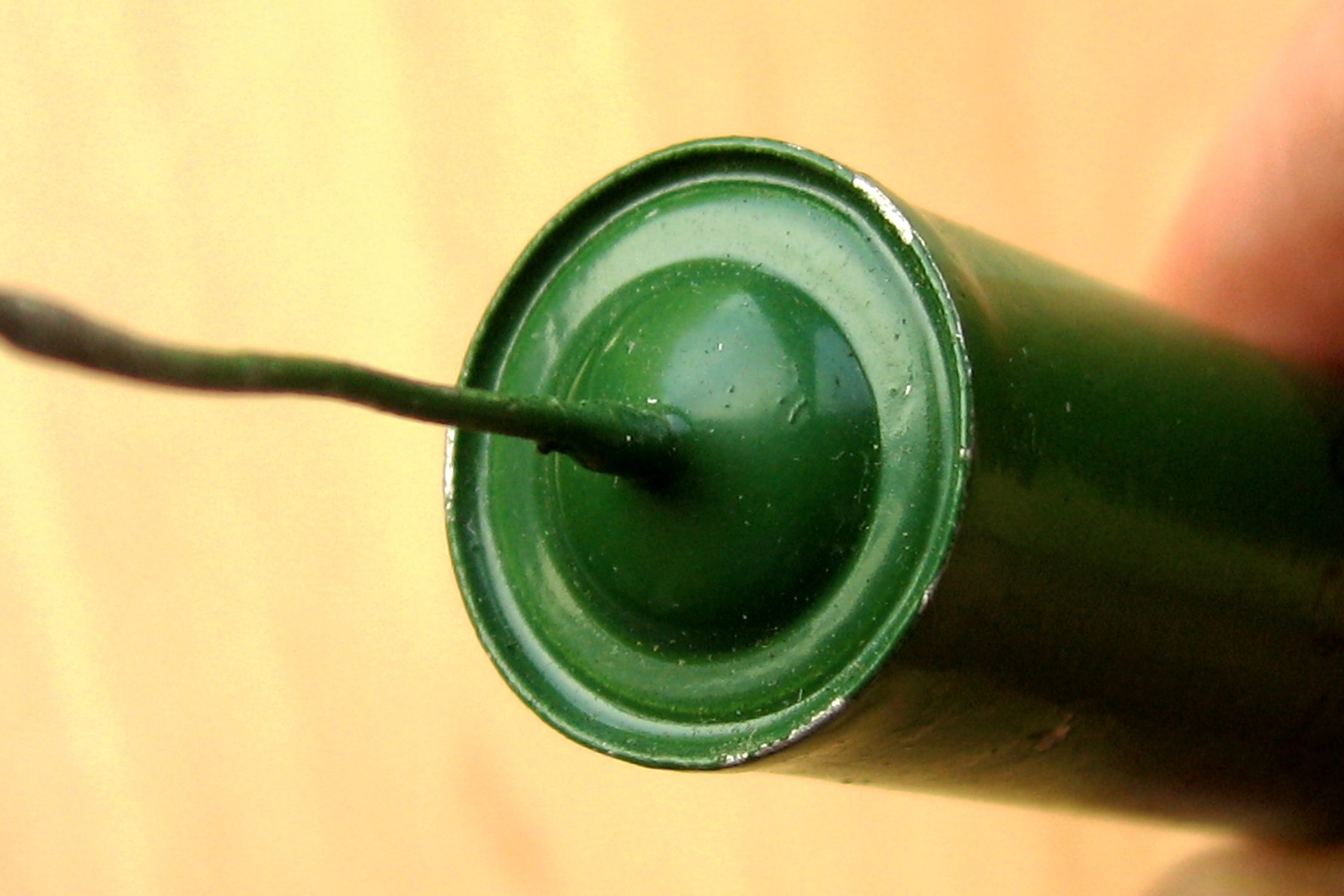

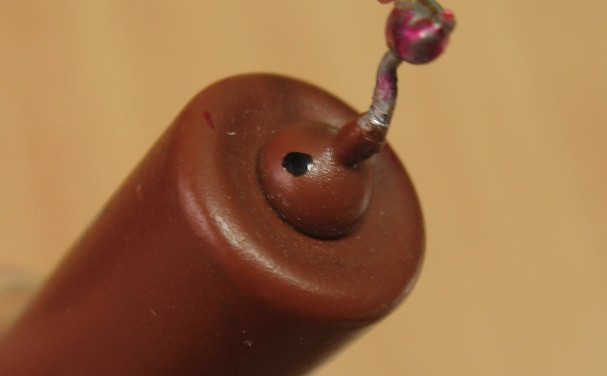

Тропический вариант :

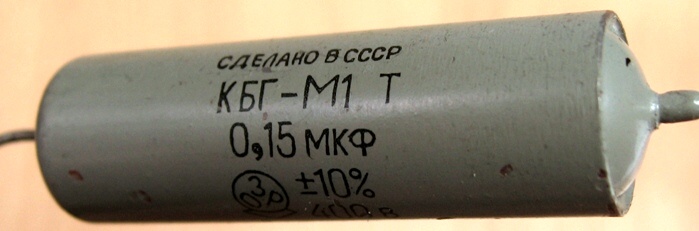

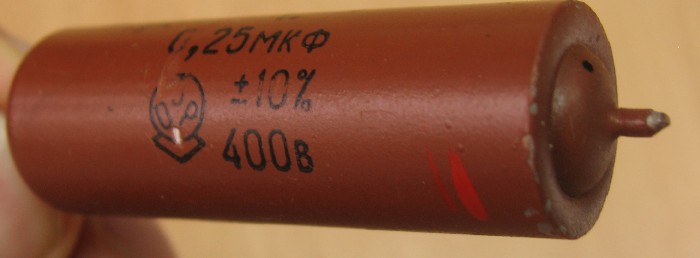

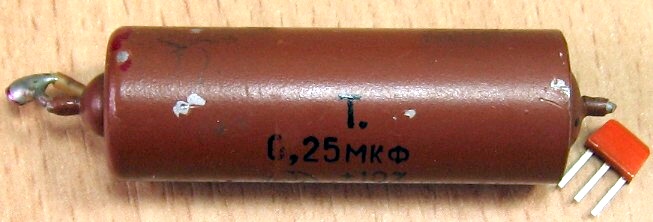

Конденсатор без названия, но по конструкции соответствует КБГ-М2. Единственное обозначение - буква "Т", наподобие верхнему образцу... тропическое исполнение?

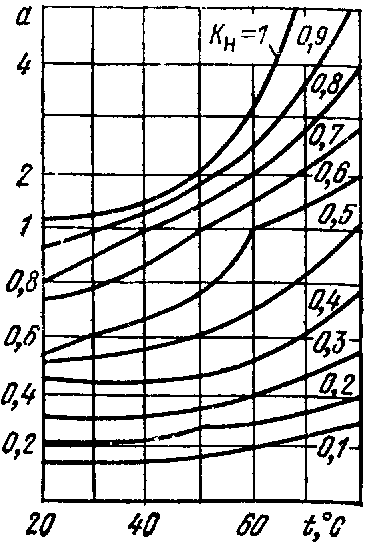

Зависимость поправочного коэффициента интенсивности отказов от действия температуры


(фото Алексея Абызова)
