Д2А ... Д2И

Точечный германиевый диод. Как понятно из названия - второй из всех советских диодов последетекторного времени, выпуск начат в середине 50-х годов. Самые свежие образцы, попадавшиеся мне, были 1991 года. Завидное долголетие...

Любопытно, что еще в 1962 году можно было встретить "К числу явно неперспективных и снимаемых с производства типов приборов относятся точечные диоды Д2", но несмотря на подобные настроения, выпуск их был сохранён. При этом они к концу 80-х - наконец-то! - были внесены в перечень неперспективных, с заменой на КД424А, КД922А-Б-В, КД923А.

Справочные данные и заводские паспорта на них, на версии в старом, металлостеклянном корпусе, от 1967 и 1970 годов (за это время увеличили срок службы с 5000 до 8000 часов); и в стеклянном, новосибирские гражданский и военный варианты, а также запорожский.

Основное назначение: Д2А — работа в измерительных схемах и индикаторах
Д2Б и Д2В — работа в измерительной аппаратуре, в видеоканалах с частотной и амплитудной модуляцией, в качестве второго детектора и т. д.
Д2Г — работа в схемах ограничения, восстановления постоянной составляющей
Д2Д — работа в схеме второго детектора, детектора АРУ
Д2Е и Д2Г — схемы выпрямления переменного тока.

Конструктивные особенности Д2 - высокоомный германий и ничем не покрытая игла. Это даёт относительно малый прямой ток при 1 вольте и большое допустимое обратное напряжение (те, у которых небольшое - просто с дефектами перехода, снижающими напряжение пробоя). Такие диоды хорошо работали в ламповых цифровых устройствах. Более низкое быстродействие, чем у транзисторных, снижало требования к скорости переключения диодов, а высокоомность всех цепей приводила к тому, что прямая инерционность мало сказывалась.

Историческая справка
Конструкция
Фотогалерея

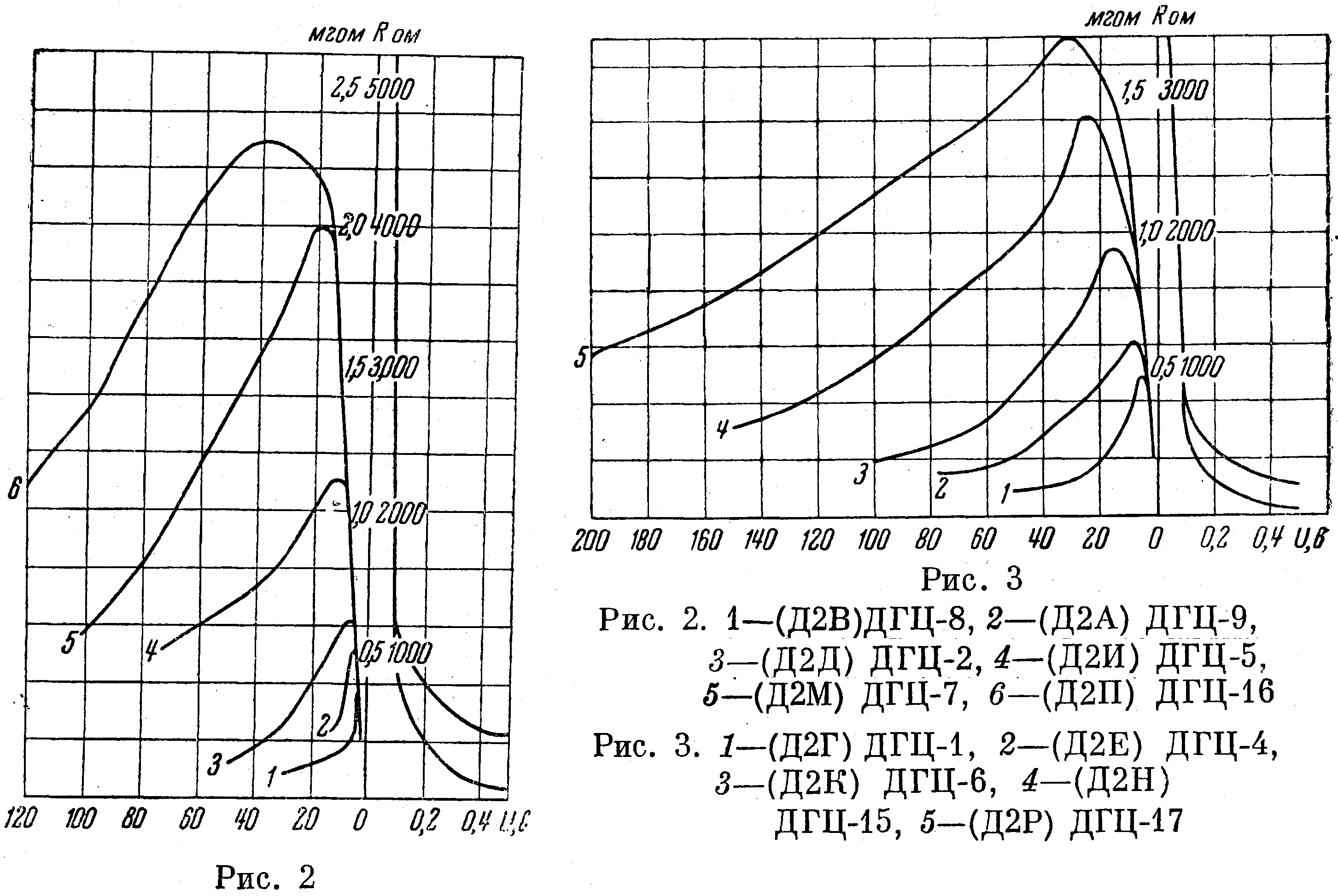

Зависимости прямого и обратного сопротивлений от напряжения

Разработаны они были в 1954-55 годах (название Д2 появляется в документах с сентября 1955 года), путем смены корпуса у точечных детекторов ДГ-Ц1...ДГ-Ц17 на более продвинутый металлостеклянный. Работу проводил А.Н. Пужай в НИИ-35 (ныне НПП "Пульсар") по теме "Стекло".

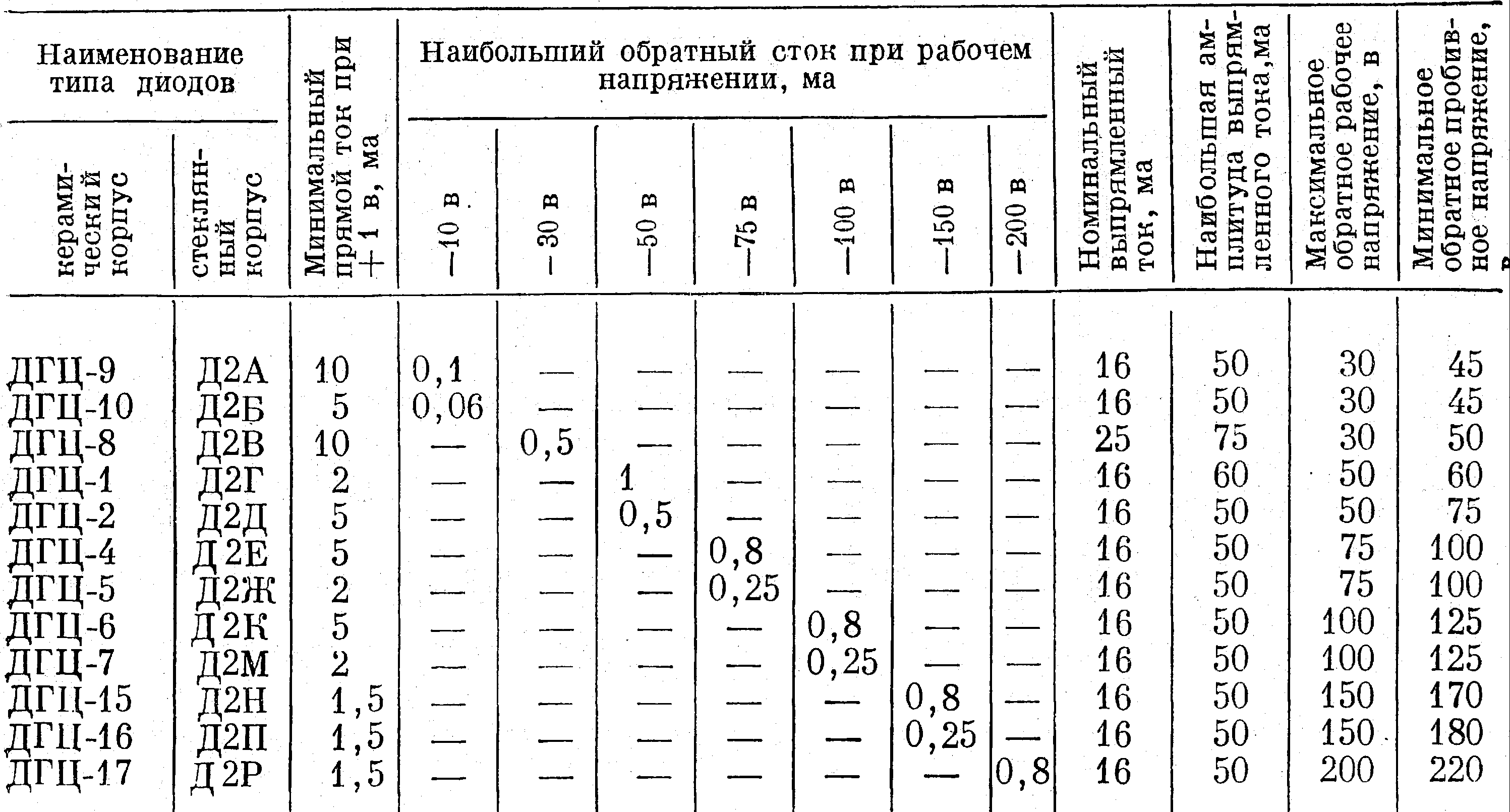

В таблице обращают на себя старшие, высоковольтные варианты, от Д2М до Д2Р. Более они не встречаются нигде, вероятно так и остались опытными образцами.

Производство изначально было развернуто на московском заводе №382 (ныне "Плутон"), но вскоре, начиная с 1956 года, перенесено на Новосибирский завод полупроводниковых приборов; позднее к нему добавился и запорожский завод "Гамма".

"Уже в конце 1956 года <завод №453 aka НЗПП - К.> освоил производство полупроводниковых диодов типа Д2, выпустив их в количестве 59 тыс. шт. в том же году.

Проведение установочной партии по диоду Д2 с приёмкой заказчика запланировано на I кв. 1957 года. Завод в срок провёл испытания установочной партии. Качество изделий полностью соответствовало требованиям технических условий.

Завод сразу же приступил к серийному производству изделий Д2, потребность в которых росла во всё возрастающих количествах.
...
Управление радиотехнической промышленности Новосибирского Совнархоза подвело итоги работы завода №453 по выполнению плана выпуска за предыдущий период и установило план производства по номенклатуре и объёмам на 1958 год (письмо 3/99 от 24 февраля 1958 г.)

  1957 год 1958 год
план
(тыс.шт.)
выпуск
(тыс. шт.)
план
(тыс.шт.)
Полупроводниковые диоды, в т.ч. германиевый Д2 - 2700 6000

из них Д2Б

    2200

Д2В

    1200

Д2Г

    1000

Д2Д

    1000

Д2Е

    300

Д2Ж

    300

...
Показатели выполнения плана за 1958 год

  план
(тыс.шт.)
выполнение
(тыс.шт.)
Полупроводниковые приборы, в том числе германиевые диоды Д2 6000 6719,3
Д2Б 2200 1350
Д2В 1200 1350
Д2Г 1000 1150
Д2Д 1000 1200
Д2Е 300 305
Д2Ж 300 310
Д2К - 0,8

Как видим, по этим диодам завод плановые показатели перевыполнил и даже запустил новый тип Д2К, в плане отсутствовавший.

Производственная программа на 1959 год по заводу №453 УРТП :

Наименование показателей Оптовые цены План на год
тыс. шт.
В ценах
На 1 июля 1955 г.,
руб.
Действ. на предприятии,
руб.
На 1 июля 1955 г.,
тыс. руб.
Действ. на предприятии,
тыс. руб.
 Полупроводниковые приборы, в т.ч. герман. диоды: Д2 5-00 3-00 7340 36420 20441

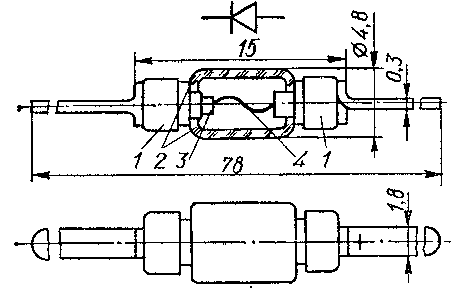

Конструкция:

1 - выводы
2 - стеклянный баллон
3 - кристалл германия
4 - электрод из вольфрамовой проволоки

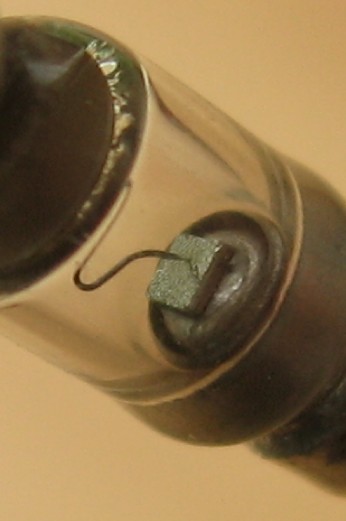

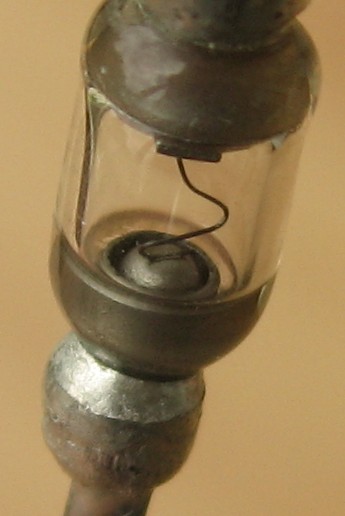

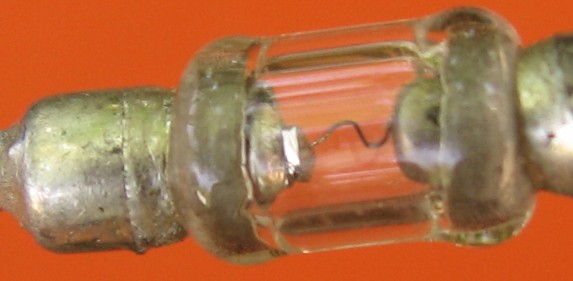

Диод Д2 представляет собой стеклянный баллон, с обоих концов которого впаяны металлические трубки (обычно из ковара). Через них вводят игло- и кристаллодержатели в виде штампованных штифтов из того же металла, что и трубочки. Иглы изготовляют из вольфрамового сплава МВ-50, диаметром 100-150мк и электролитически заостряют до получения острия диаметром 20-30 мкм. На конец иглы иногда наносят акцепторную примесь - алюминий или индий.
Кристалл из германия с электронной проводимостью и удельным сопротивлением 0,27 Ом*м, размерами 1,4х1,4х0,3 +0,1 мм после шлифовки, полировки и очистки напаивают на кристаллодержатель. Положение кристаллодержателя фиксируют точечной сваркой, после настройки диода (по виду вольтамперной характеристики) фиксируется положение иглодержателя.
Достижение требуемых электрических параметров обеспечивают формовкой, заключающейся в пропускании нескольких импульсов тока через диод. В результате разогрева приконтактной области происходит диффузия примесей в кристалл и непосредственно под иглой образуется область дырочного германия, а игла приваривается к полупроводнику.

диод Д2В

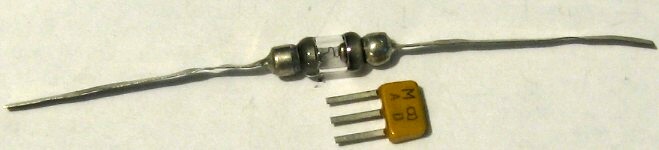

Изредка встречаются Д2 старых выпусков с проволочными, а не ленточными выводами. История их прояснилась благодаря Андрею Чечневу.

Такое исполнение выпускалось на заводе №382 по спецзаказу и отдельным приложениям к ТУ для использования в узлах и блоках вычислительных машин с применением печатных плат.

Но объём производства был невелик, они постепенно уступали место новосибирским Д9, и где-то в начале 60-х выпуск их был совсем прекращен.

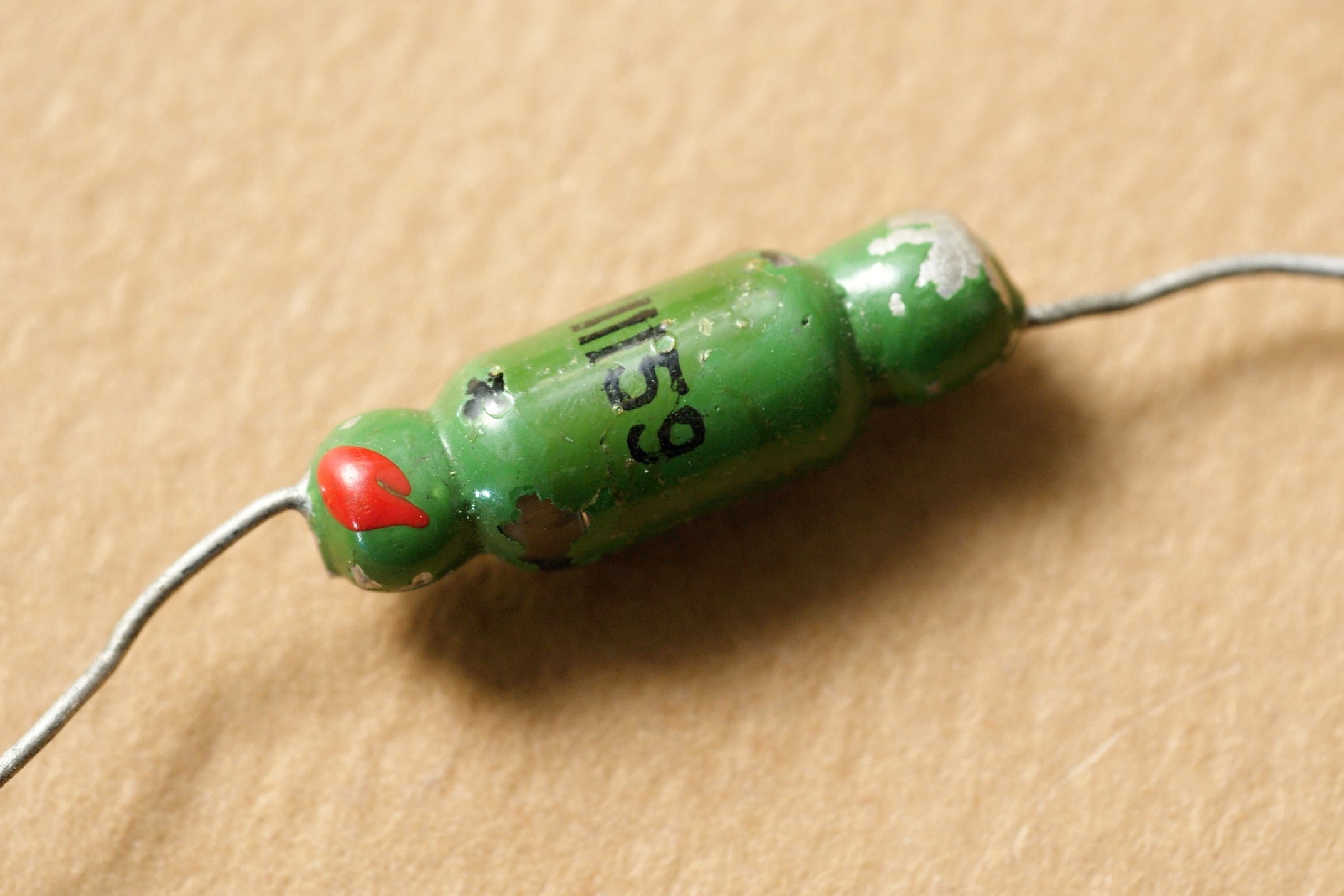

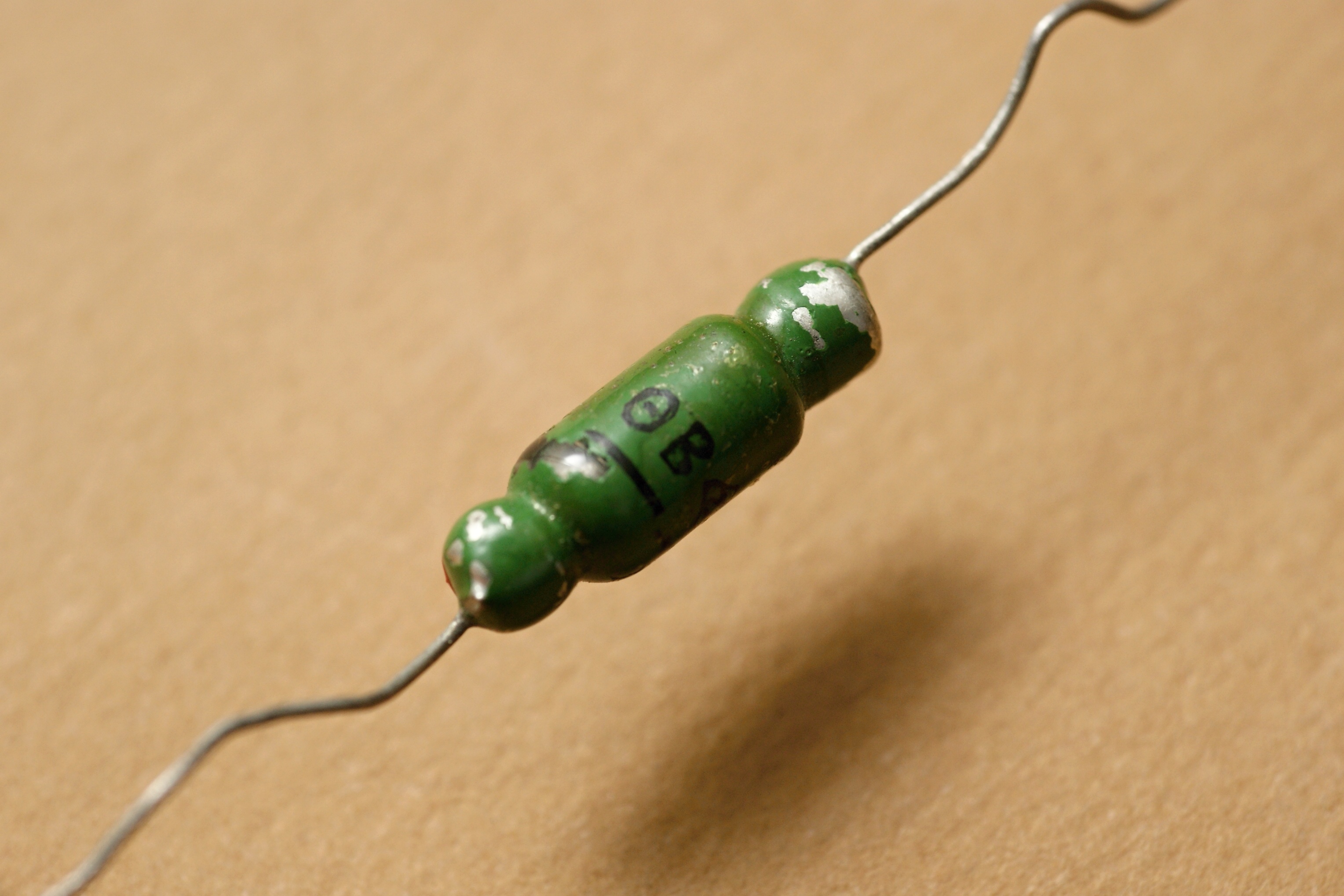

диод Д2В


(фото с форума "Портативного ретрорадио")


(фото Сергея Фролова)

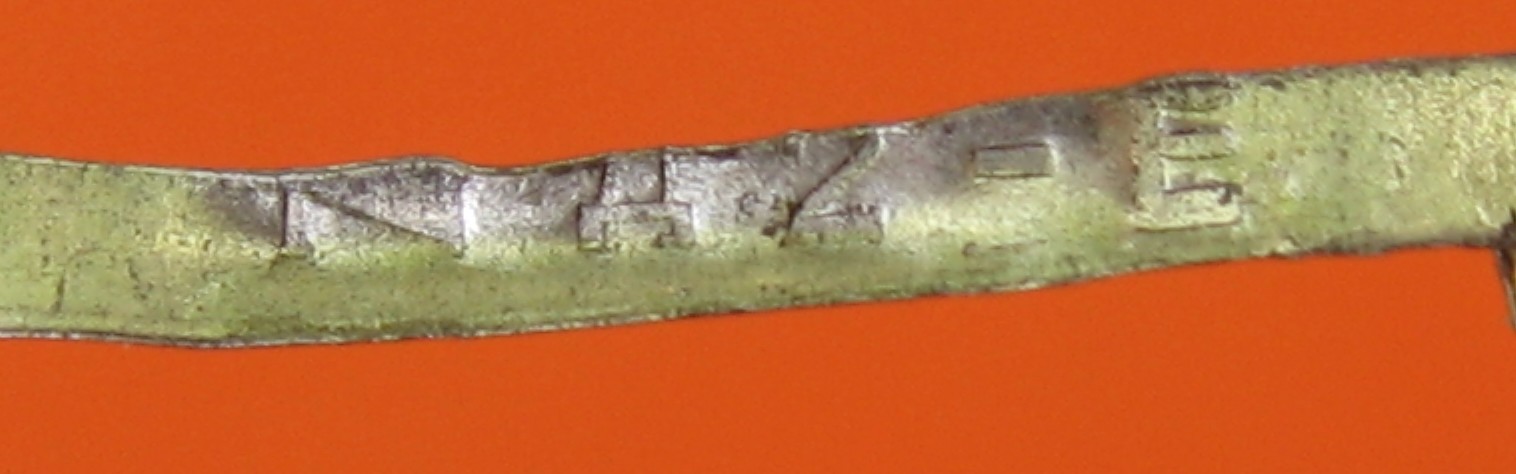

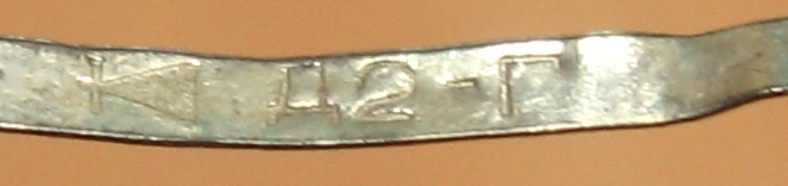

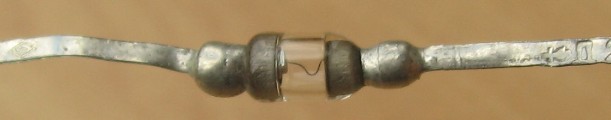

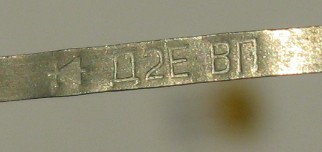

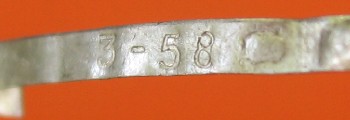

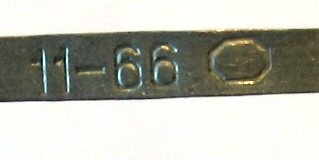

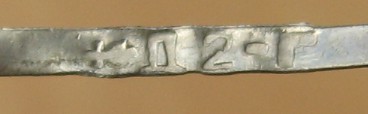

Фотогалерея


(фото с форума "Портативного ретрорадио")

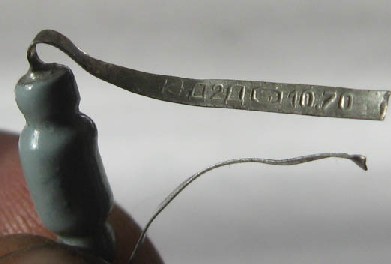

И действительно...




(фото Сергея aka Camuflage-Spb)

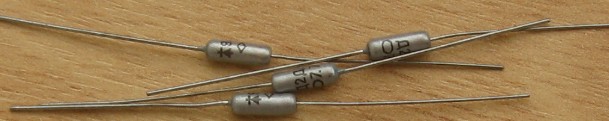

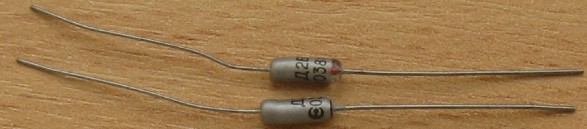

В 1975 году архаичный металлостеклянный корпус заменили на уменьшенный стеклянный:

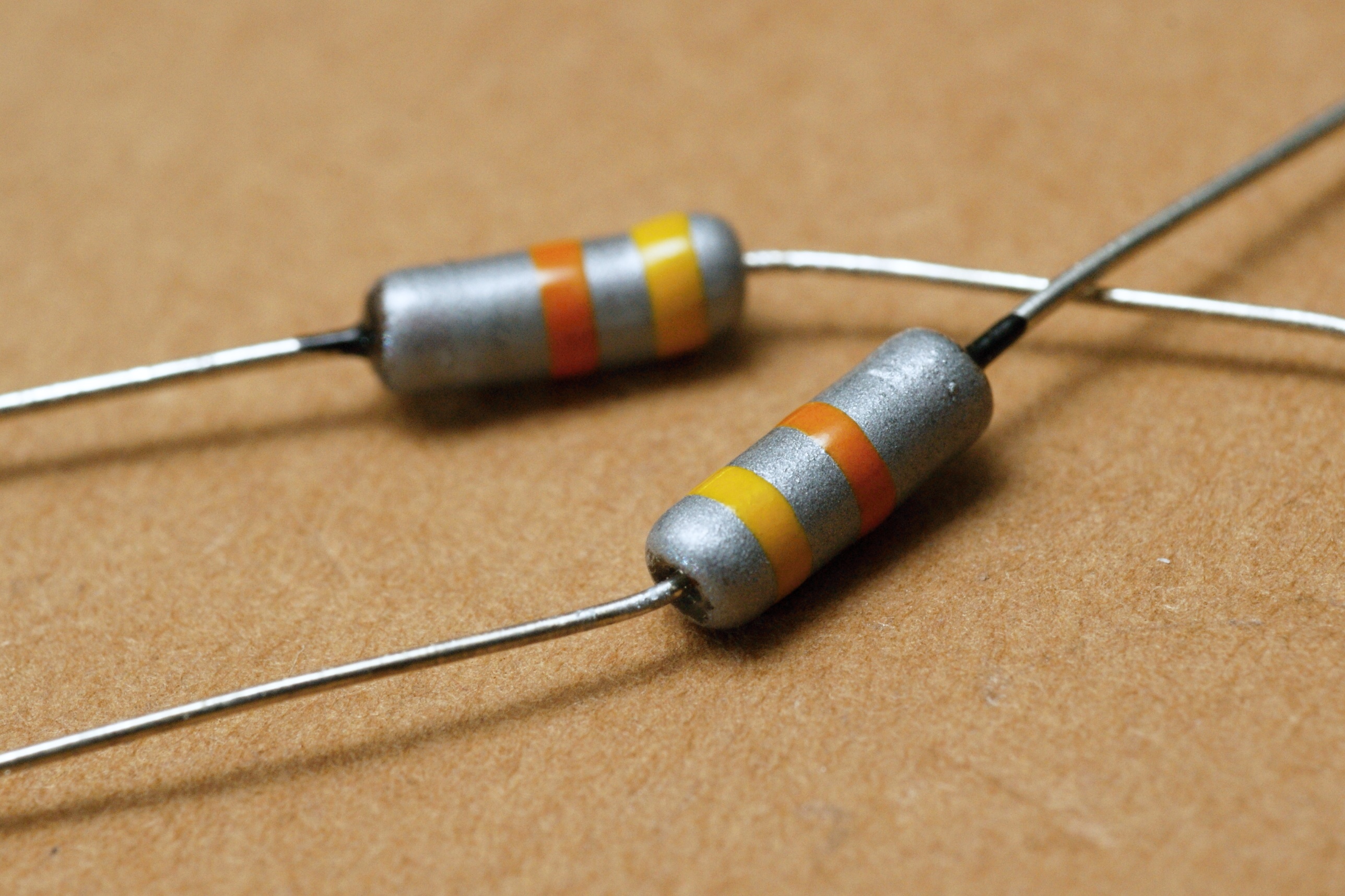

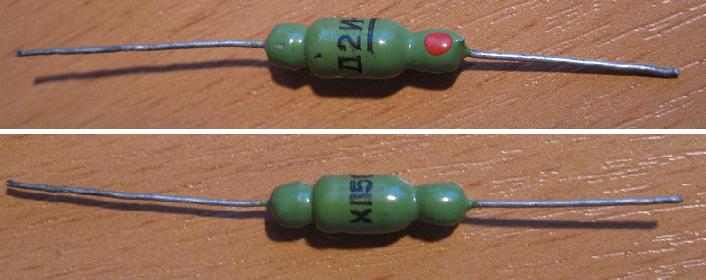

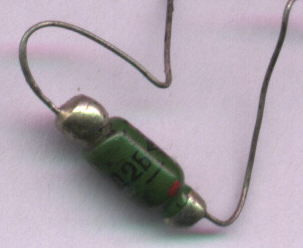

Встречались также варианты в стеклянном корпусе с цветовой маркировкой, как этот Д2В :

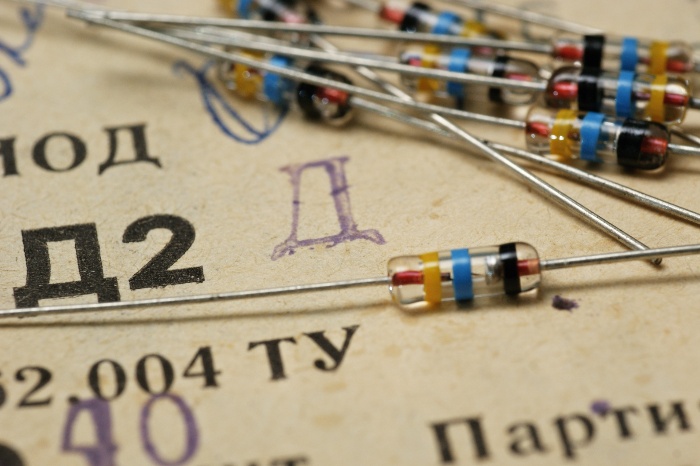

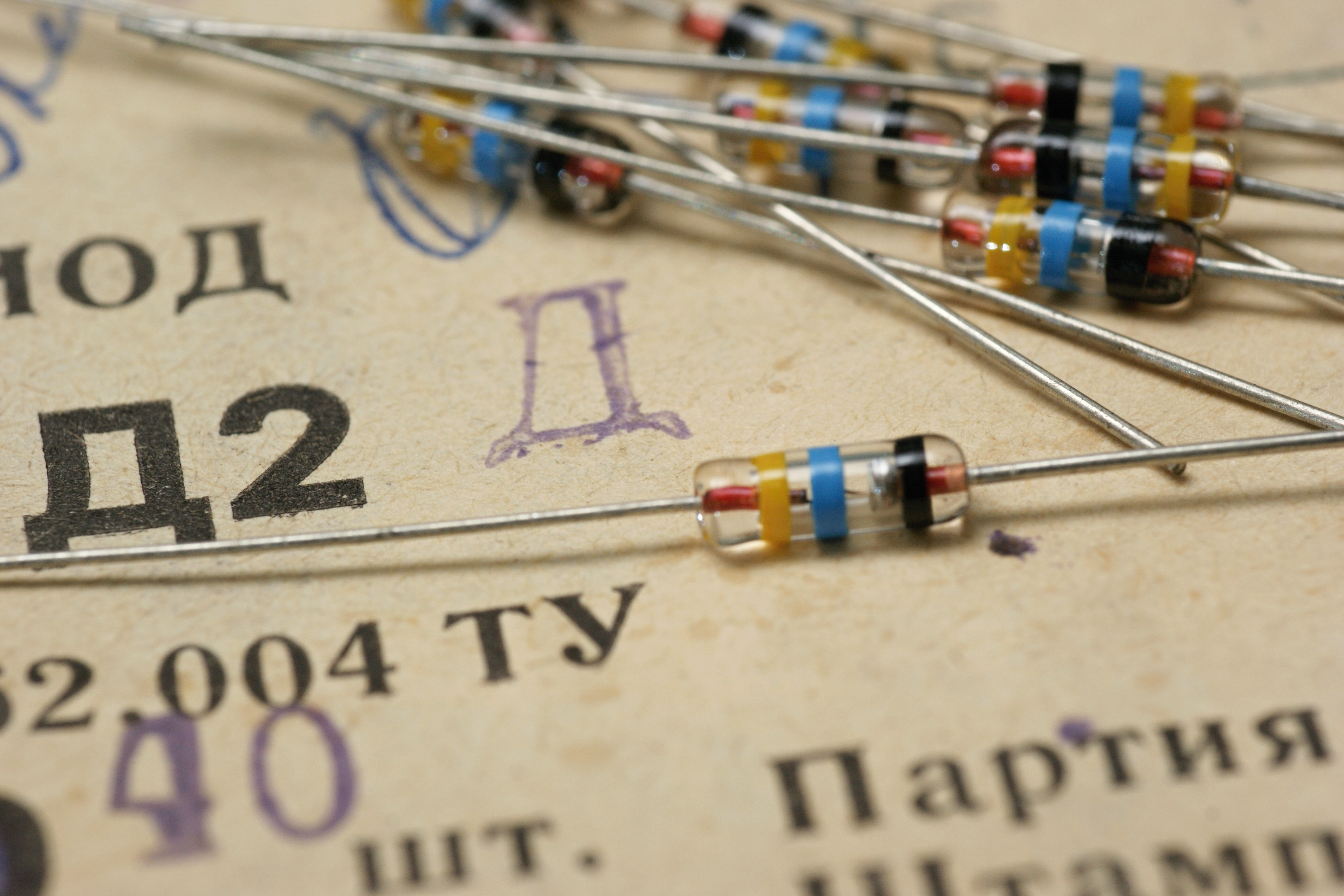

и в стеклянном прозрачном :

Источники:

1. А. Н. Пужай. Германиевые диоды.- "Автоматика и телемеханика", 1956, Том XVII, выпуск 2.
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. Полупроводниковые приборы. - Всесоюзная промышленная выставка. 1957.
4. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
5. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
6. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
7. Бройде Абрам Маркович и Тарасов Федор Иванович. Справочник по электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая радиобиблиотека. Вып. 383).
8. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
9. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
10. Автоматизация производства и промышленная электроника. В 2-х т. Гл. ред. А.И. Берг и В.А. Трапезников т.1. М., "Современная энциклопедия", 1962 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т.1. А-И. 1962.
11. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
12. Р. М. Малинин. Полупроводниковые выпрямители. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 486)
13. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
14. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
15. Лабутин Вадим Константинович. Полупроводниковые диоды. М.-Л. Издательство «Энергия», 1964 (Массовая радиобиблиотека. Вып. 499)
16. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
17. И. П. Жеребцов. Электротехника для радистов. - Изд. 2-е, перераб. и доп. - Москва. Издательство ДОСААФ, 1964
18. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
19. Автоматизация производства и промышленная электроника. В 4 тт. Главные редакторы А. И. Берг и В. А. Трапезников, т. 4. М., "Советская энциклопедия", 1965. (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
20. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
21. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
22. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
23. Городецкий А. Ф., Кравченко А. Ф. Полупроводниковые приборы. - М.: "Высшая школа", 1967
24. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
25. Черкашина А.Г. Элементы автоматики на варикапах. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 297).
26. Моряков О.С. Производство корпусов полупроводниковых приборов. Учеб. пособие для проф.-техн. училищ и индивидуального и бригадного обучения рабочих на производстве. М., «Высш. школа», 1968.
27. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
28. А.Клейман, К.Шор. Транзисторы для телевизоров. Издательство ДОСААФ. Москва - 1969.
29. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
30. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
31. К.С. Петров, О.Я. Язгур. Электронные приборы. Издательство "Связь", Москва, 1970.
32. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
33. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
34. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
35. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
36. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
37. Диоды и тиристоры. Под. общ. ред. А. А. Чернышева. М., Энергия, 1976. (Массовая радиобиблиотека. Вып. 886. Справочная серия).
38. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
39. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
40. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
41. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
42. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы. Справочник/А. В. Баюков, А. Б. Гитцевич, А. А. Зайцев и др.; Под общ. ред. Н. Н. Горюнова. — М.: Энергоатомиздат, 1983.
43. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
44. Галкин В. И. и др. Полупроводниковые приборы. Справочник/В. И. Галкин, А. Л. Булычев, В. А. Прохоренко - 2 е изд. , перераб. и доп. - Беларусь, 1987.
45. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник/ /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др. Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
46. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
47. Диоды: Справочник/О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев.— М.: Радио и связь, 1990. - (Массовая радиобиблиотека. Вып. 1158)
48. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
49. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
50. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
51. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
52. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
53. А. Чечнев. По следу диодов Д1 и Д2, или... совершенно секретно. - "Радио", №2, 2020г.
