Точечные и плоскостные детекторы

   Так назывались самые первые диоды из "классических" полупроводников, разработанные в Советском Союзе. В основном, они предназначались для работы с сигналами СВЧ-диапазона, что и понятно - главным потребителем электроники в 40-50-х годах прошлого века была радиолокация.

   Основная их часть разработана в 1948-1952гг. в НИИ-160 (ныне НПП "Исток"), при этом многие из этих приборов оказались долгожителями и выпускались на протяжении почти полувека.

   Толчком к их появлению послужили начатые в июне 1945 года работы по копированию американского дальнего бомбардировщика B-29, превратившегося у нас в Ту-4. Копированию подлежало и всё бортовое оборудование, в том числе РЛС кругового обзора AN/APQ-13. В блоках этой станции применялись новые для советской промышленности приборы - магнетроны, отражательные клистроны и др., в том числе три типа кристаллических детекторов.

   Промышленность Советского Союза оказалась в сложном положении из-за отсутствия подобных детекторов, пригодных для применения в радиолокационных станциях сантиметрового диапазона. Отечественных работ по таким приборам не велось, в наличии имелись лишь небольшие запасы (нескольких сотен штук) американских детекторов и незначительное количество трофейных немецких.

   Первым шагом стало подключение к разработке немецких специалистов. Здесь нужно упомянуть о Лабораторно-конструкторском бюро (ЛКБ) по разработке и выпуску электровакуумных приборов, которое было организовано в августе 1945 года в пригороде Берлина, на заводе "Оберштрее". Со второй половины 1943 года этот завод участвовал в немецких программах копирования англо-американских РЛС и комплектующих к ним. Когда после войны советской администрацией на нем было создано ЛКБ, работы по копированию продолжились. В состав этого бюро вошли как немецкие инженерно-технические специалисты и высококвалифицированные рабочие, так и советские инженеры и ученые из разных институтов.

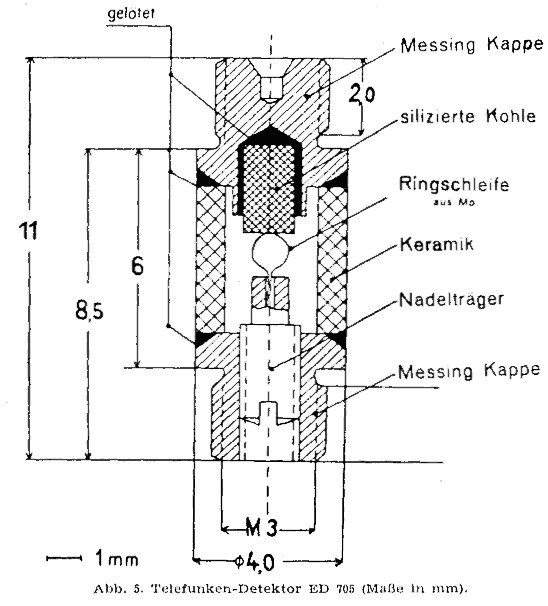

   В 1946 году Бюро было дано задание на разработку целого ряда приборов, среди которых было и два типа смесительных детекторов. ЛКБ задание выполнило - к февралю 1947 года в адрес Министерства промышленности средств связи были поставлены смесительные детекторы ЕД704 в количестве 8000 штук и ЕД707 - 6000 штук. Кроме того, в МПСС были отправлены отчеты по этим работам и статья советского инженера Татариновой по технологии производства кристаллических детекторов.

   Однако требовалось организовать их производство в СССР. После изучения в НИИ-160 присланных образцов и документации было принято решение использовать немецкий опыт. В связи с этим по Постановлению Совмина СССР от 17 июля 1947 года в НИИ-160 была открыта тема «Разработка и внедрение в производство серии кристаллических детекторов сантиметрового диапазона волн, предназначенных для использования в РЛС и измерительной аппаратуре». Позднее эта тема была дополнена разработками детекторов для разведывательных устройств.

   НИИ-160 предстояло изготовить четырнадцать типов детекторов на два диапазона, 3 и 10 см, для трех основных целей: преобразования сигнала в смесителях радиолокационных станций, сантиметровых приемников прямого усиления и измерительных устройств. В период с 11 декабря 1948 г. по 30 марта 1949 г. детекторы НИИ-160 прошли испытания. Государственная комиссия в своем акте от 5 апреля 1949 г. констатировала, что предъявленные НИИ-160 опытные образцы испытания выдержали. Комиссия отметила, что детекторы позволили увеличить дальность действия радиолокационных станций без увеличения мощности передатчика и что они находятся на уровне лучших зарубежных образцов. Также было отмечено, что в настоящее время практически все типы сантиметровых радиолокаторов отечественного производства, проходящие государственные испытания и выпускаемые промышленностью, ориентированы на применение детекторов НИИ-160.

   Сотрудники НИИ-160 Красилов А.В. и Мельников А.И. за эту работу были удостоены Сталинской премии.

   В соответствии с решением Совета Министров СССР по окончании разработки на опытном заводе НИИ-160, в специальном цехе № 37, было организовано, с начала 1949 года, серийное производство кристаллических детекторов четырнадцати типов.

   Проектная мощность цеха была рассчитана на 3000 детекторов в месяц. За девять месяцев 1949 года их было изготовлено более 14 тысяч штук. В дальнейшем объемы производства увеличивались. В 1951 году их выпуск на опытном заводе составил 148 тысяч штук, в 1952г - 257 тысяч и в 1953г. - 185 тысяч.

   В 1954 году выпуск детекторов в НИИ-160 был прекращен и основное производство было перенесено на Томилинский завод полупроводниковых приборов (ныне Томилинский электронный завод, НПП "ТЭЗ").

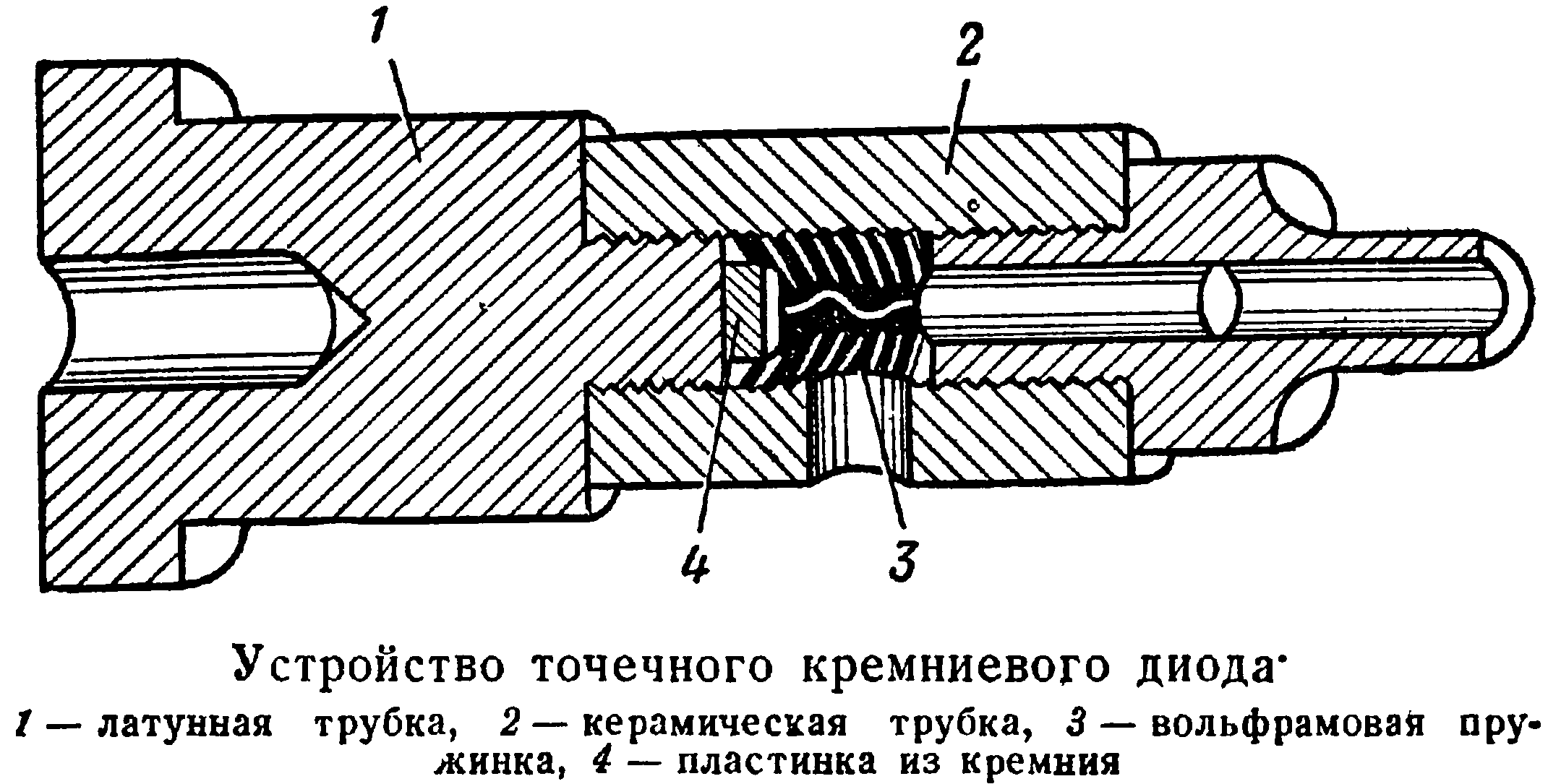

   Система обозначений этих элементов применялась для приборов, разработанных в 50-х годах прошлого века (до введения ГОСТ 5461-59). Согласно ей, название состоит из:

Первый элемент — "Д" (детектор)
Второй элемент — "К" (кремниевый) либо "Г" (германиевый)
Третий элемент — группа приборов по назначению; "В" (видео), "И" (измерительный; по некоторым источникам - импульсный или даже индикаторный :))), "С" (смесительный), буквой "Ц" обозначались все приборы не-СВЧ диапазона
Четвертый элемент — номер разработки
Пятый элемент - "М" (для модернизированных приборов)

ДГ-С2
ДГ-С4
ДГ-Ц21...27
ДК-В1
ДК-В4
ДК-В5М
ДК-В6М
ДК-И1
ДК-И2
ДК-И1М
ДК-И2М
ДК-С1М
ДК-С2М
ДК-С7М
