Одно из пропущенных звеньев эволюции у отечественных диодов. "Номер четыре" отсутствует во всех справочниках.

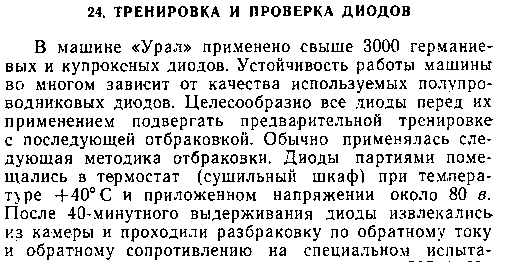

Но, как видим, они всё же были. Это точечные германиевые диоды, разработанные для применения в электронных вычислительных машинах. Применялись они в ЭВМ "Урал" и иных машинах 50-х годов разработки СКБ-245 (НИЦЭВТ).
Разработаны они были в середине 1954 года тем же СКБ-245 на базе более ранних диодов Д2. Это не те, известные нам детекторные Д2, а высоковольтные диоды, которые разрабатывались в НИИСЧЕТМАШ для математических машин в качестве замены электронных ламп. СКБ-245 и НИИСЧЕТМАШ вели совместные работы по этой тематике, одним из результатов которых стала модификация Д2 в герметизированном пластмассой корпусе.
Кстати, кто их выпускал, пока неизвестно. Я пока склонен предполагать, что это московский завод "САМ"; впрочем это мог быть и аналогичный пензенский.

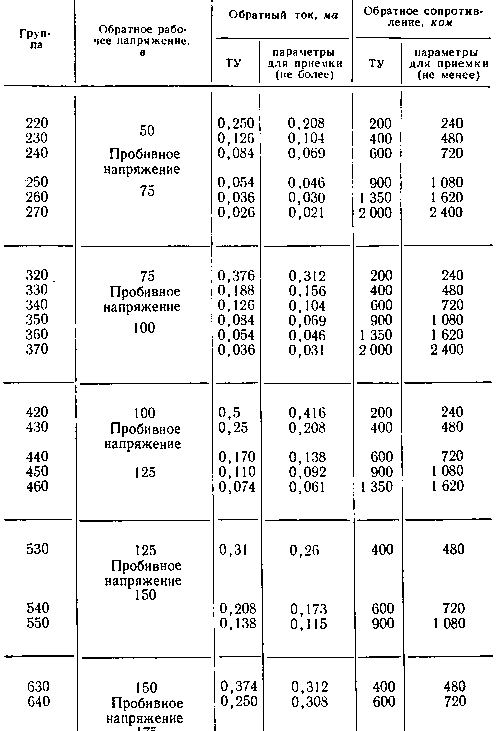

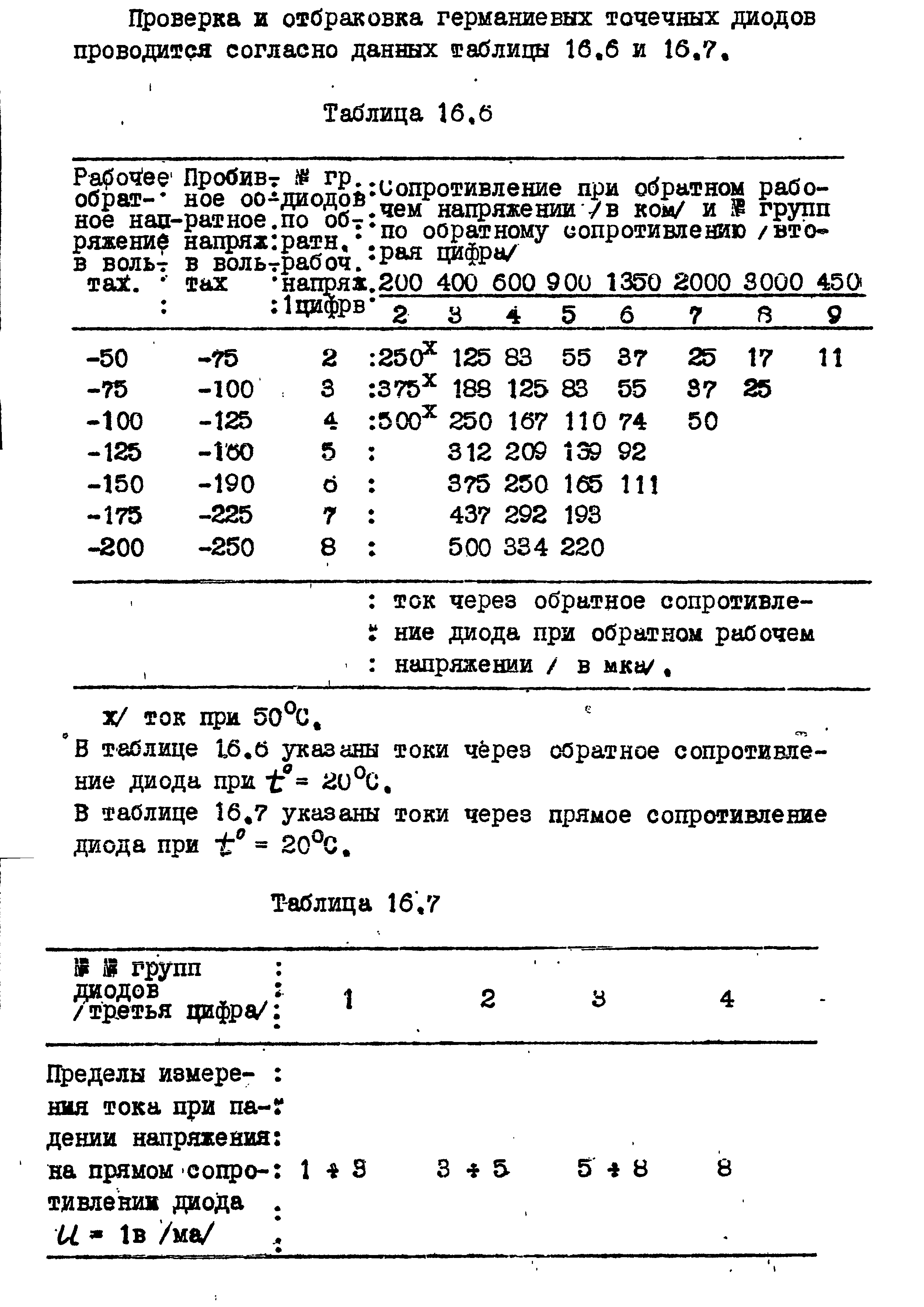

Диоды эти не отличались высоким качеством, а процесс их производства был, судя по всему, настолько сырым, что на выходе получался "винегрет", который приходилось разбраковывать на десятки групп по параметрам.
![]() |
![]() |
Их высокое пробивное напряжение оказалось невостребованным, пришла эра полного отказа в ЭВМ от ламп в пользу проводников, с невысоким напряжением питания. Более важными стали надёжность и быстродействие. Как только появились серийные импульсные диоды с более-менее удовлетворяющим конструкторов ЭВМ набором параметров - а именно Д9 - о мучениях с Д4 забыли...

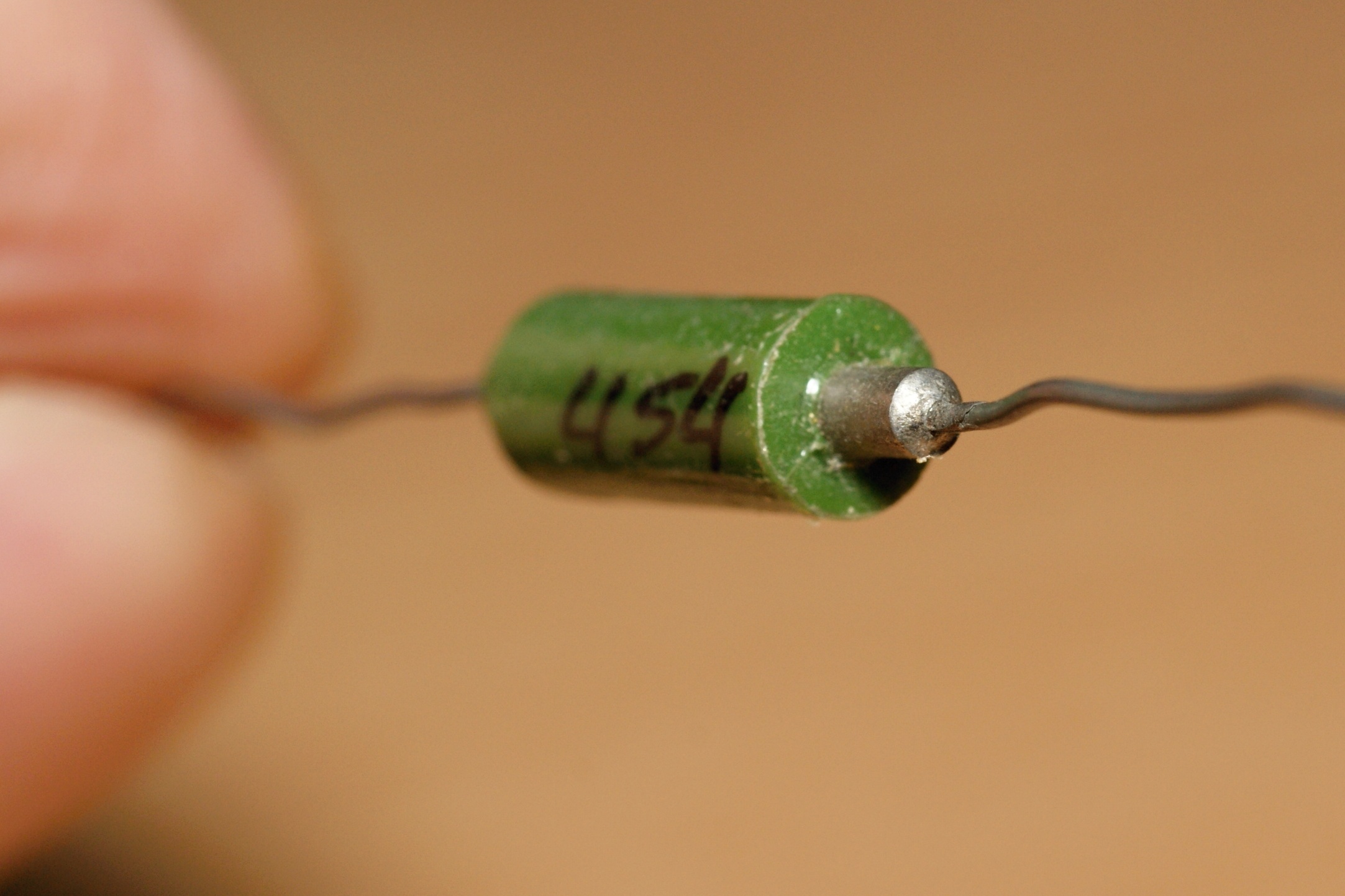

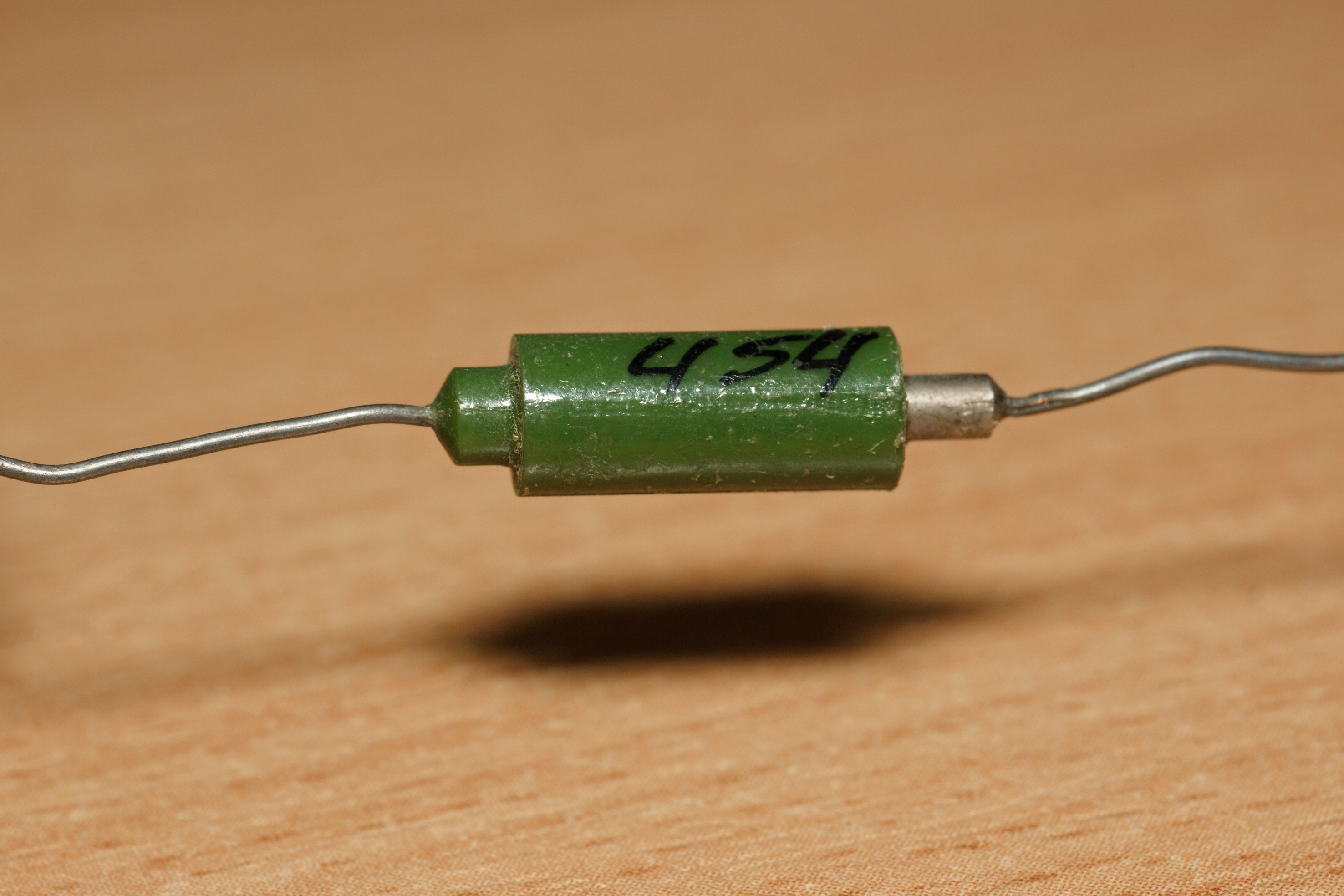

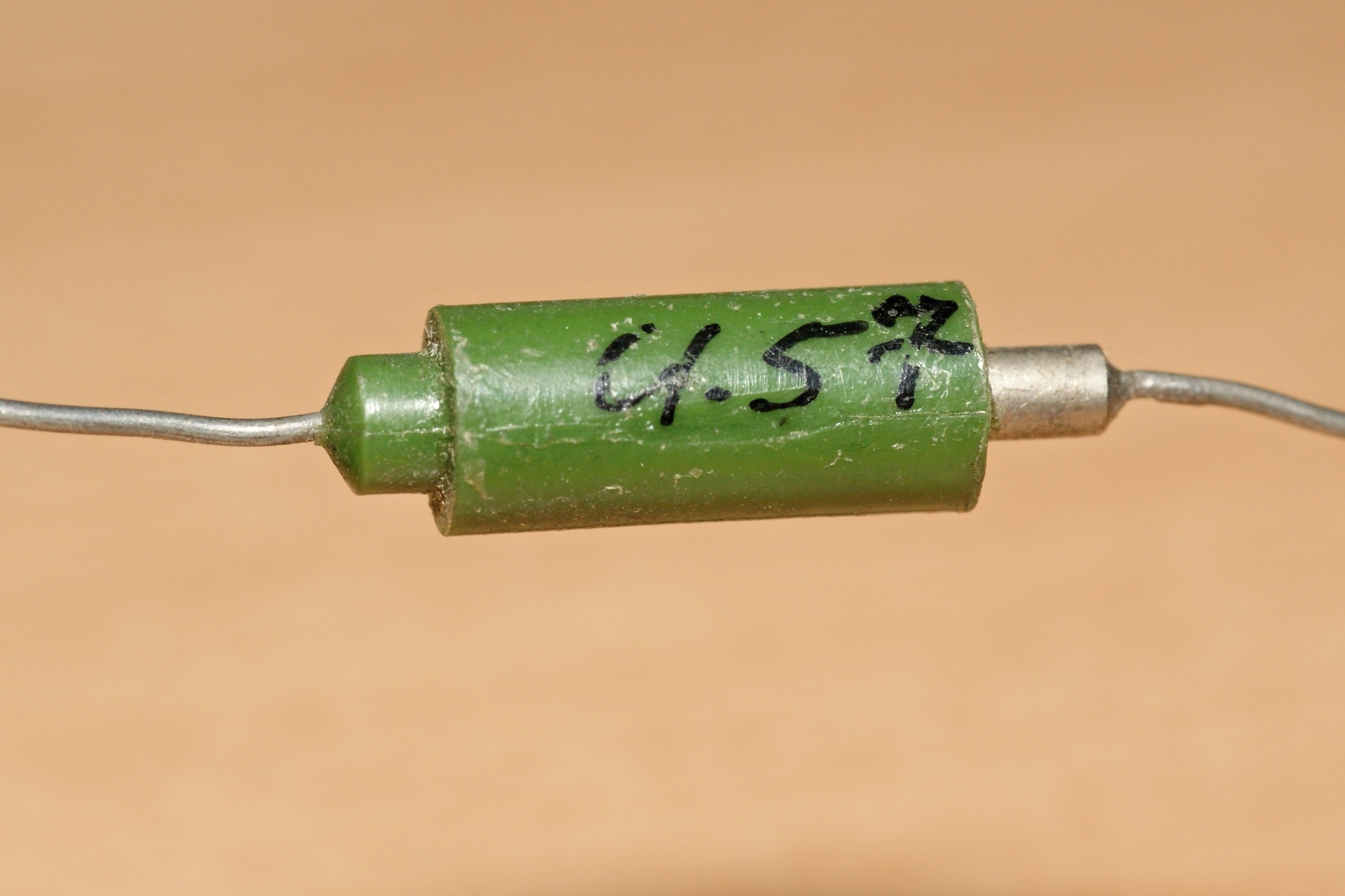

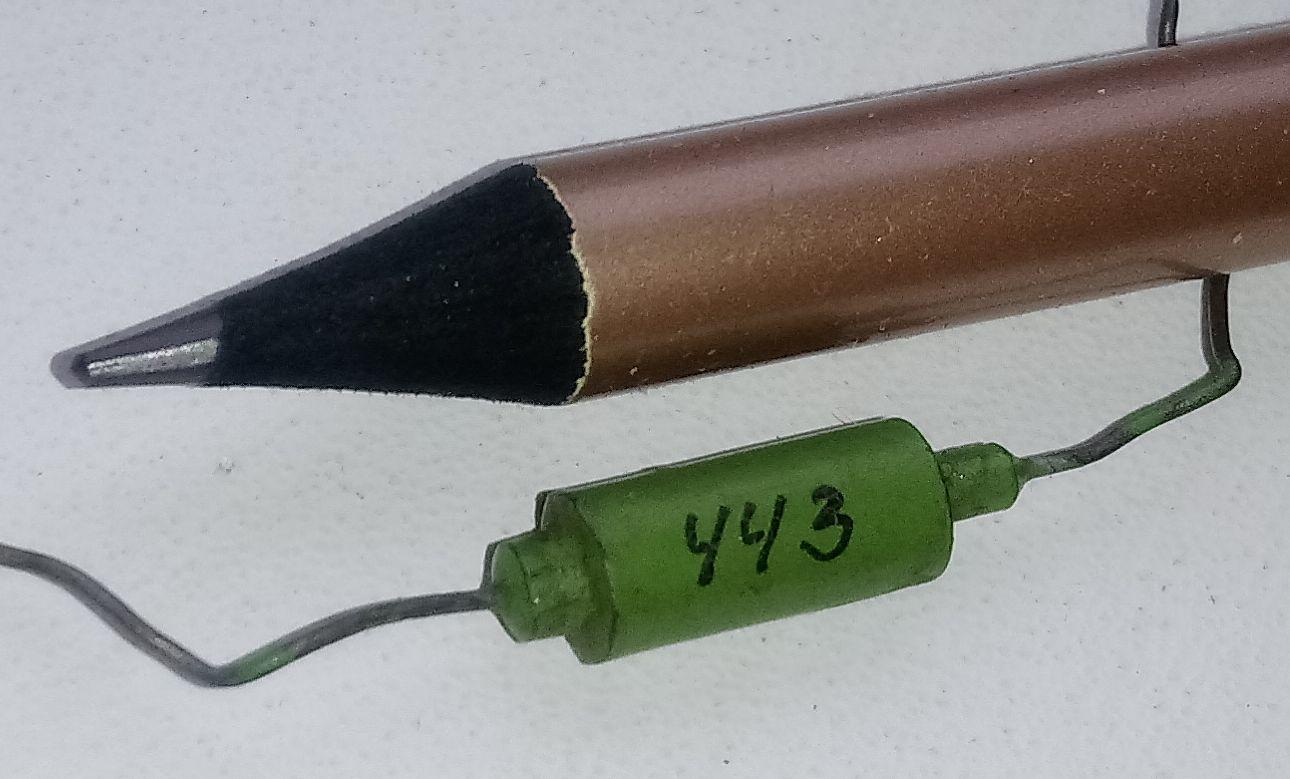

(фото с форума Портативное ретрорадио)
Источники:
1. А. Чечнев. По следу диодов Д1 и Д2, или... совершенно секретно-2. - "Радио", №4, 2020г.
2. А. Чечнев. От диодов - к транзистору. - "Радио", №5, 2020г.
