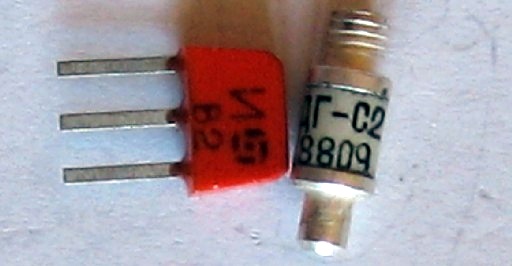

ДГ-С2

Смесительный диод патронной конструкции, для диапазона 10 см.

Производитель - Томилинский ЗПП, ныне Томилинский электронный завод (НПП "ТЭЗ").

Электрические параметры

Потери преобразования - 6,5 дБ
Шумовое отношение - 3
КСВ - 1,4
Выпрямленный ток - 1 мА
Максимально допустимая импульсная рассеиваемая мощность при длительном воздействии - 80 мВт
Максимально допустимая энергия импульсов - 0,1 Эрг
Диапазон рабочих температур -60...+70'С

Справочные данные на него, и рекламный листок с Всесоюзной промышленной выставки 1956 года.

Поздние источники рекомендуют в качестве его замены в разработках гражданского назначения использовать КА132А, а военных - 2А120, 3А110, 3А129.

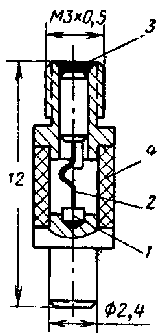

1 - полупроводник; 2 - контактная пружина; 3 - герметизирующая заливка; 4 - керамическая втулка

Источники:

1. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
2. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
3. Полупроводниковые приборы. - Всесоюзная промышленная выставка. 1957.
4. Полупроводниковые приборы и их применение. Сборник статей. Под редакцией Я. А. Федотова (Выпуск 3). - Издательство "Советское радио", Москва - 1958.
5. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
6. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
7. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
8. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
