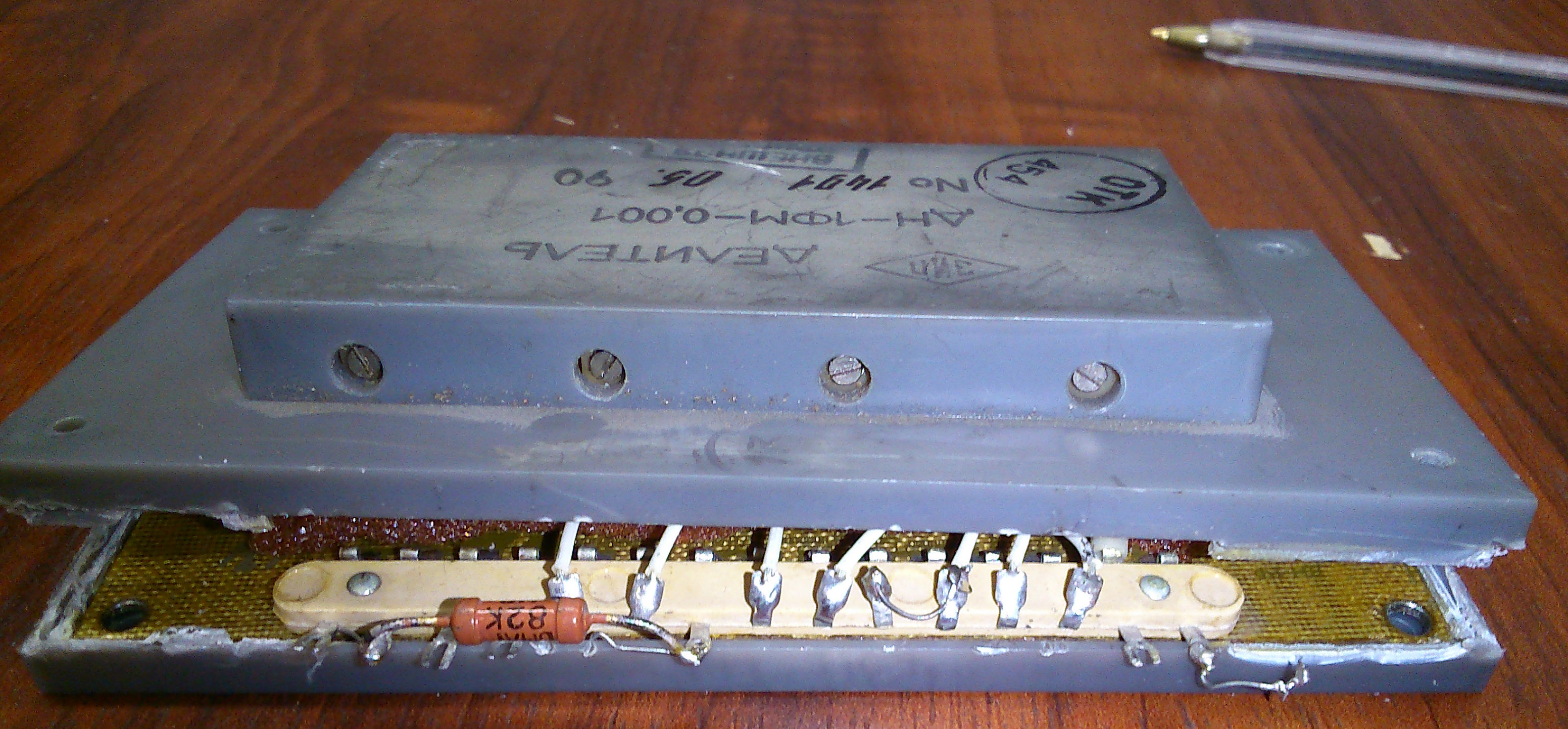

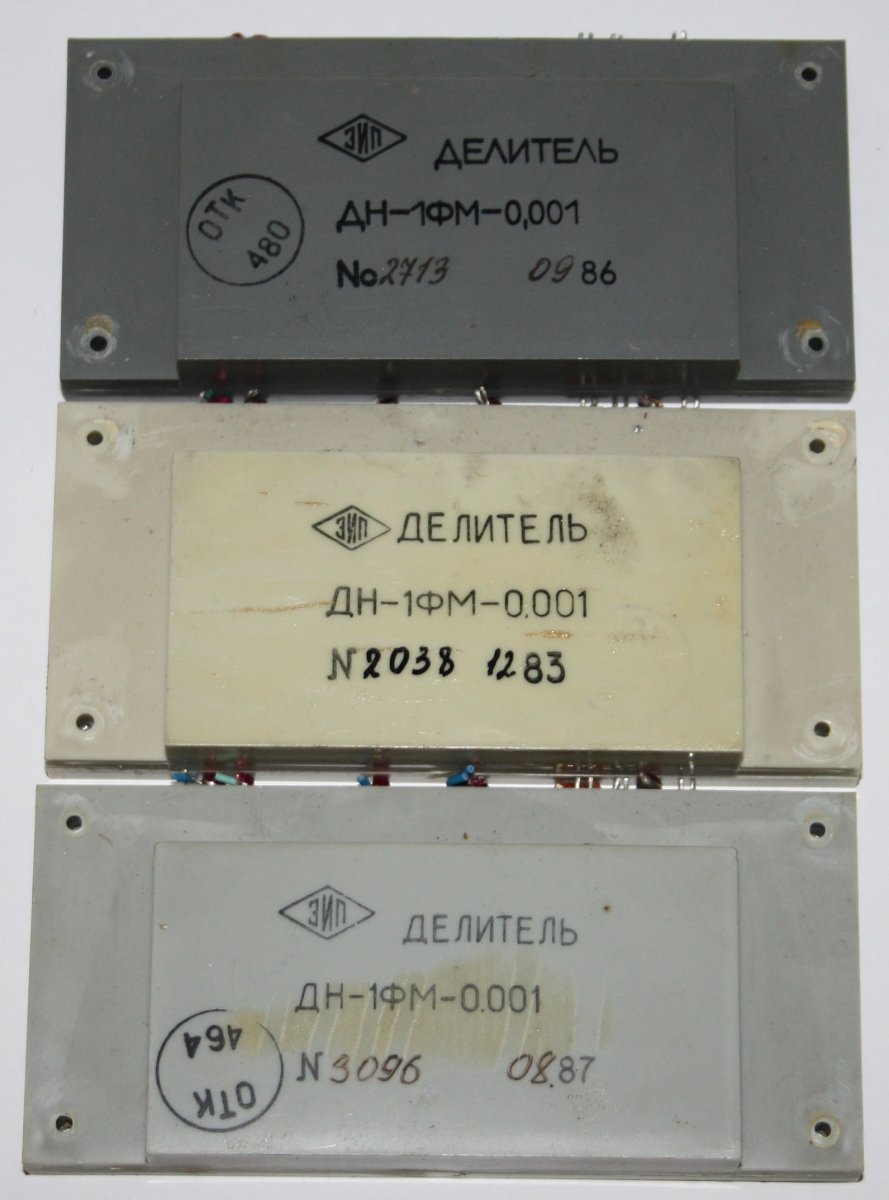

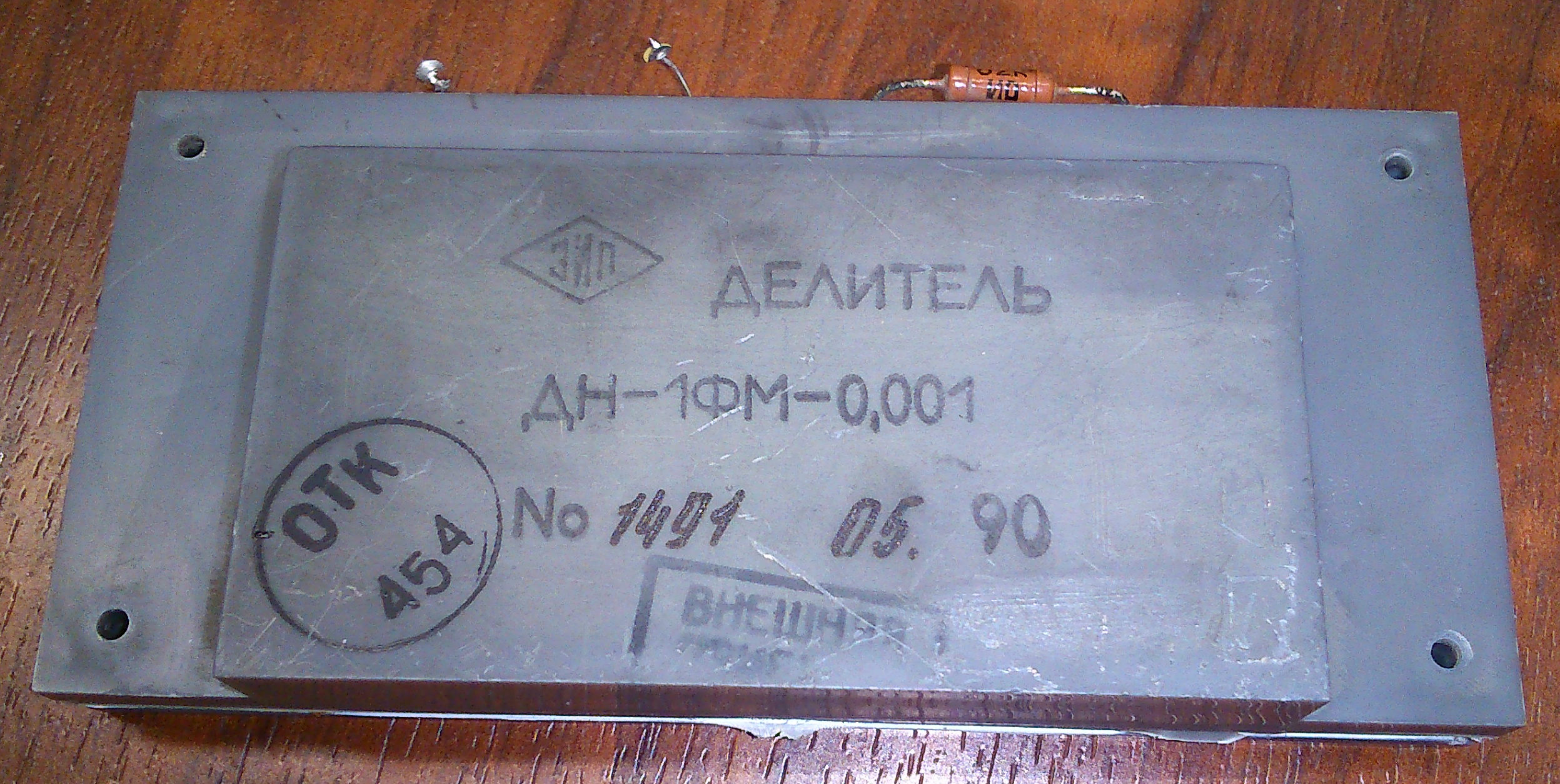

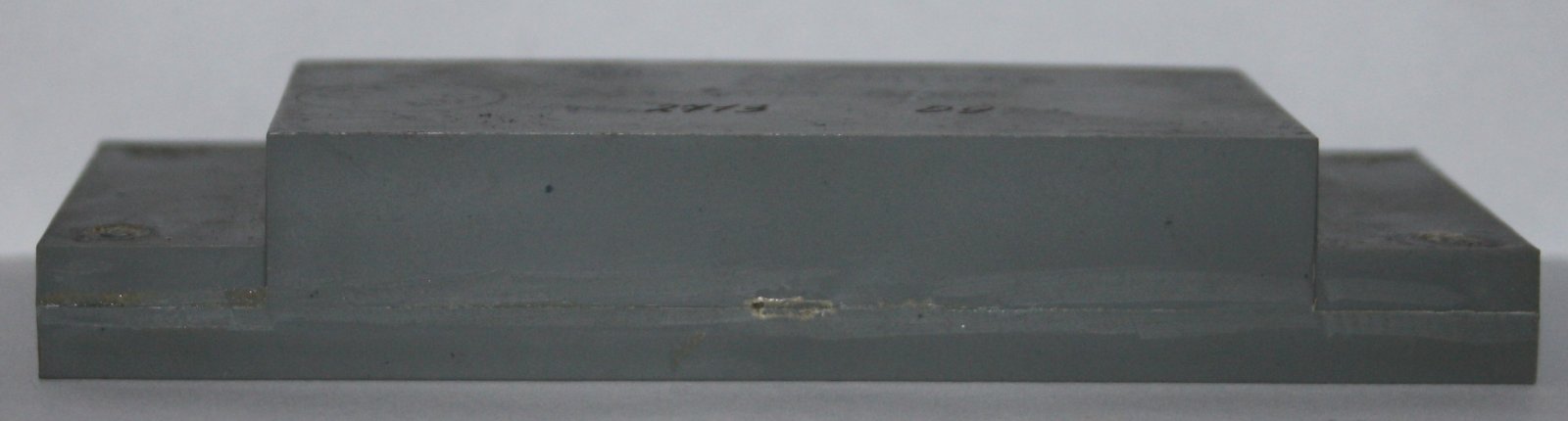

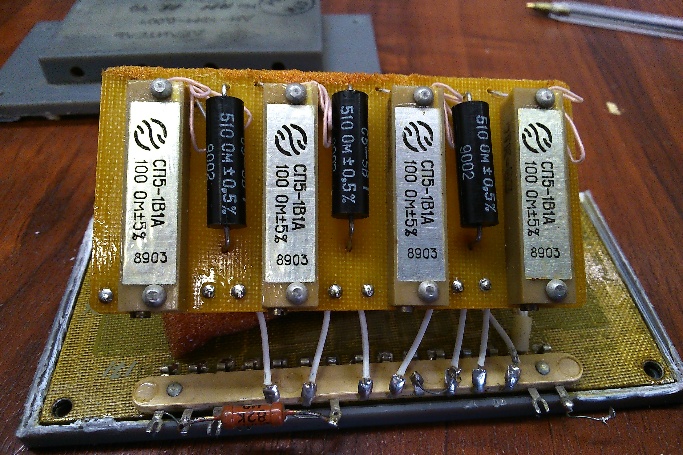

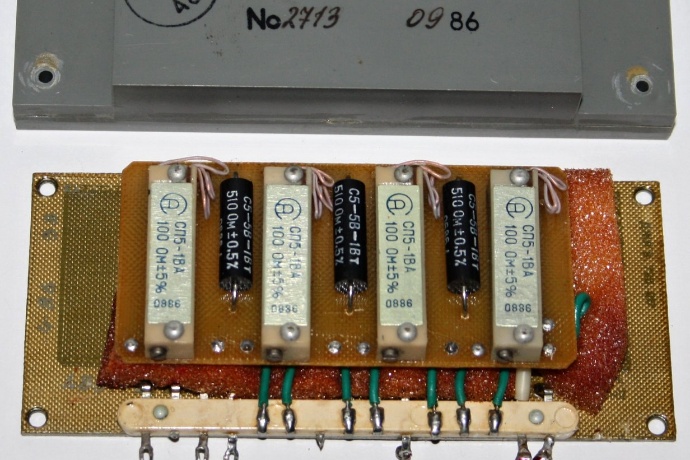

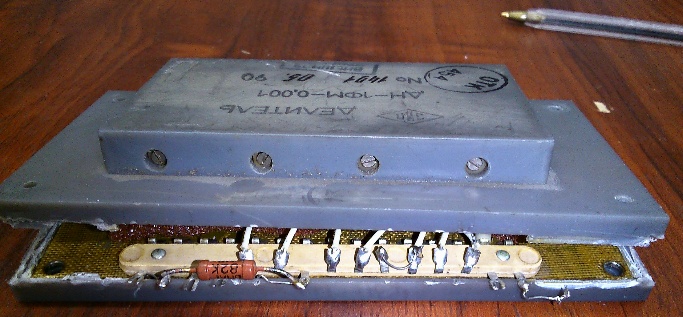

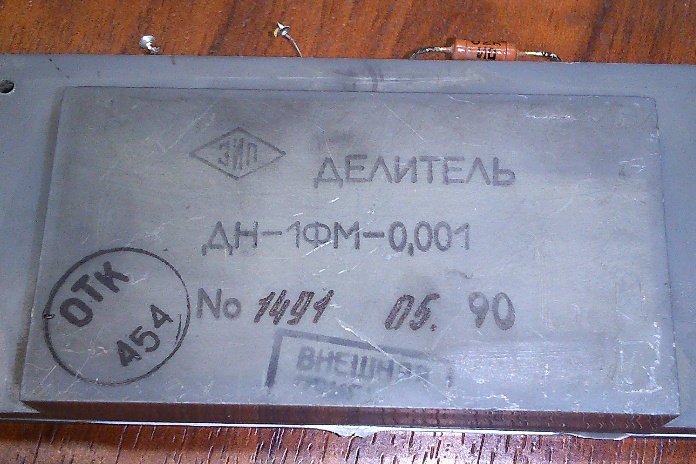

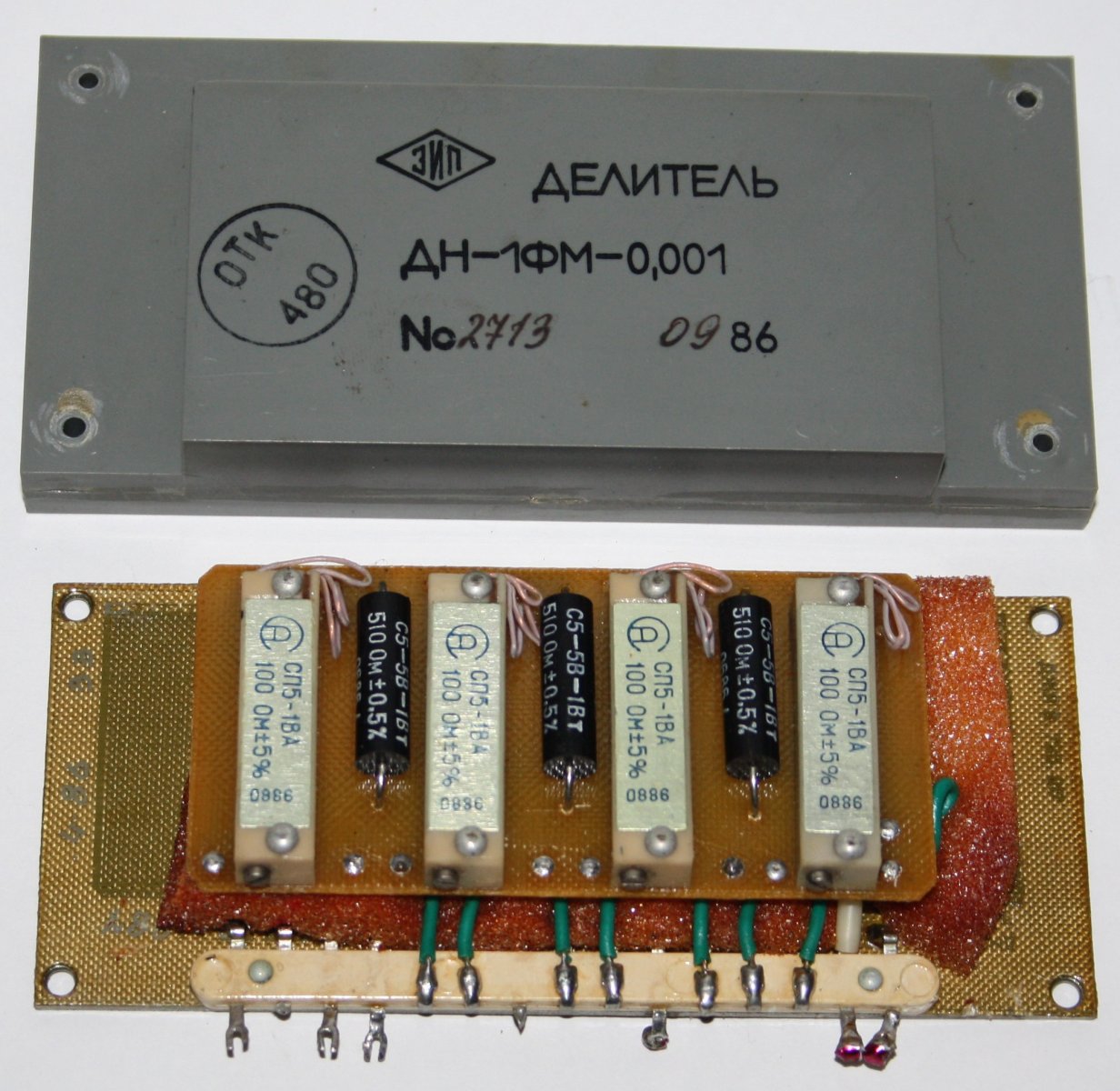

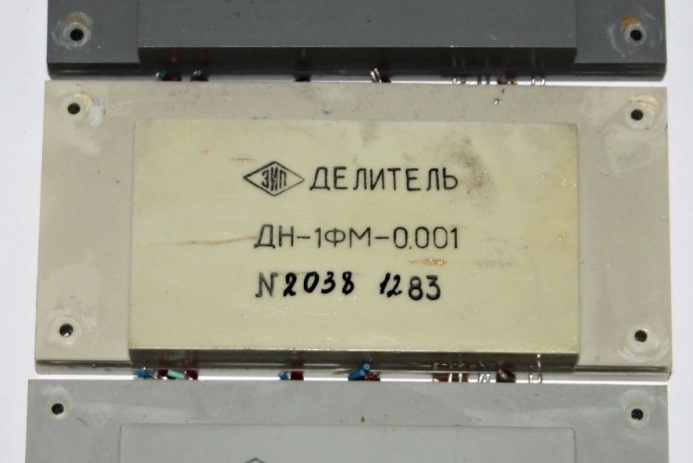

А что, тоже резистор. (Д)елитель (Н)апряжения, (1)-й тип, (Ф)ольговый, (М)анганиновый (?), класса точности 0,001.
Этот делитель использовался в цифровом вольтметре
постоянного тока Щ1516. Применялся он в цепи
обратной связи входного масштабирующего
усилителя, отсюда высокие требования к

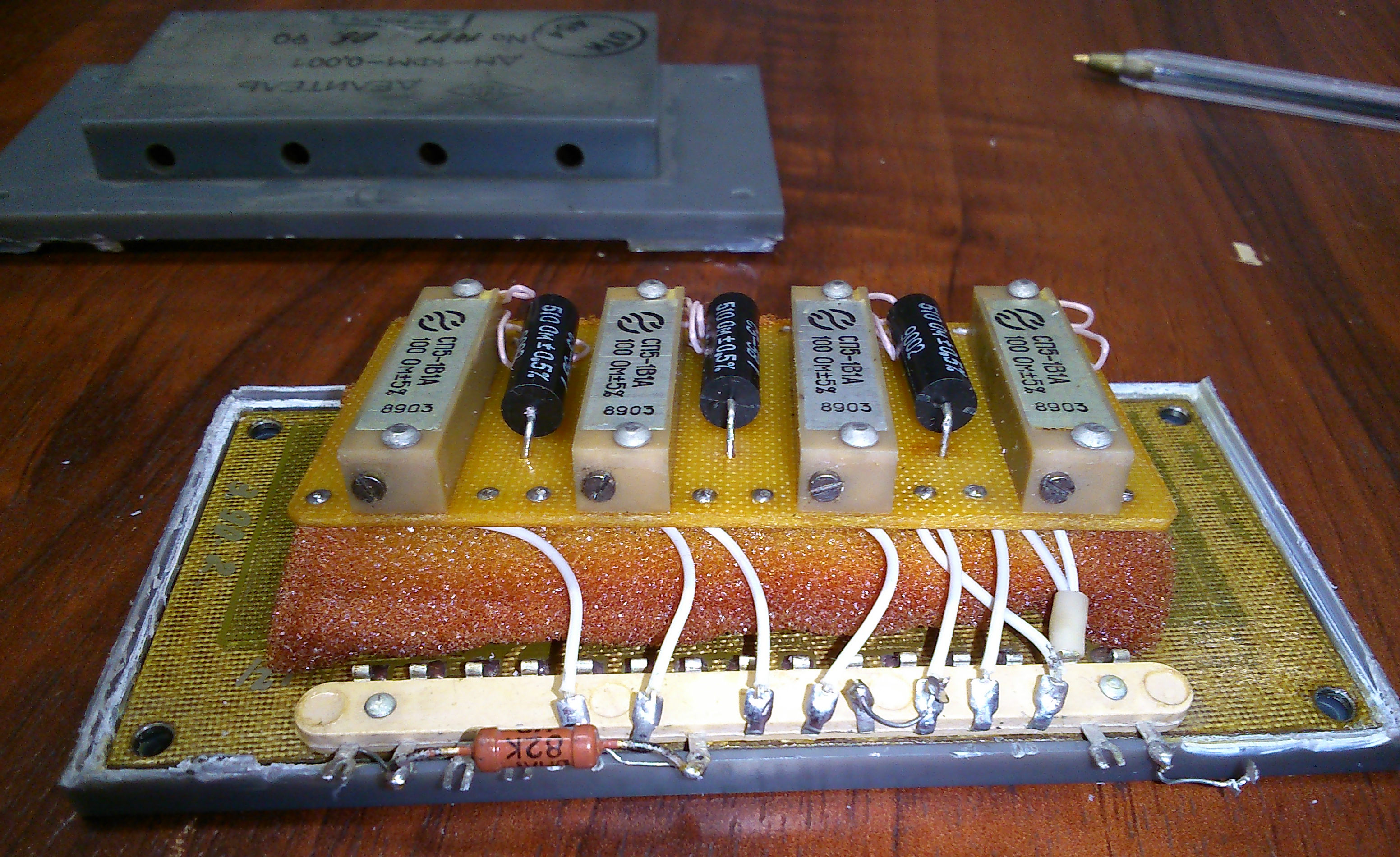

точности и стабильности. Выполнен по

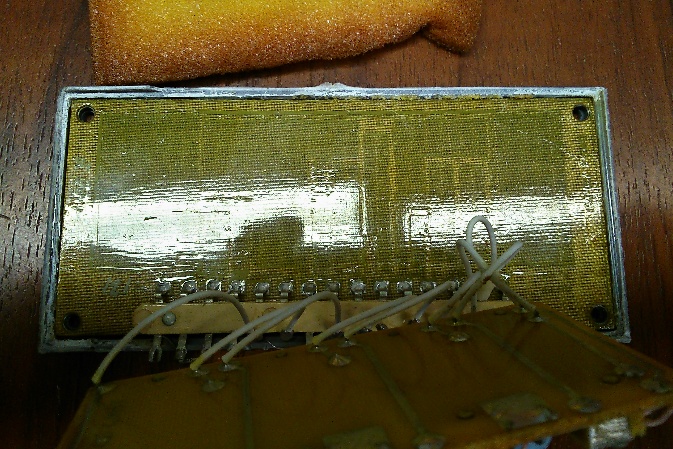

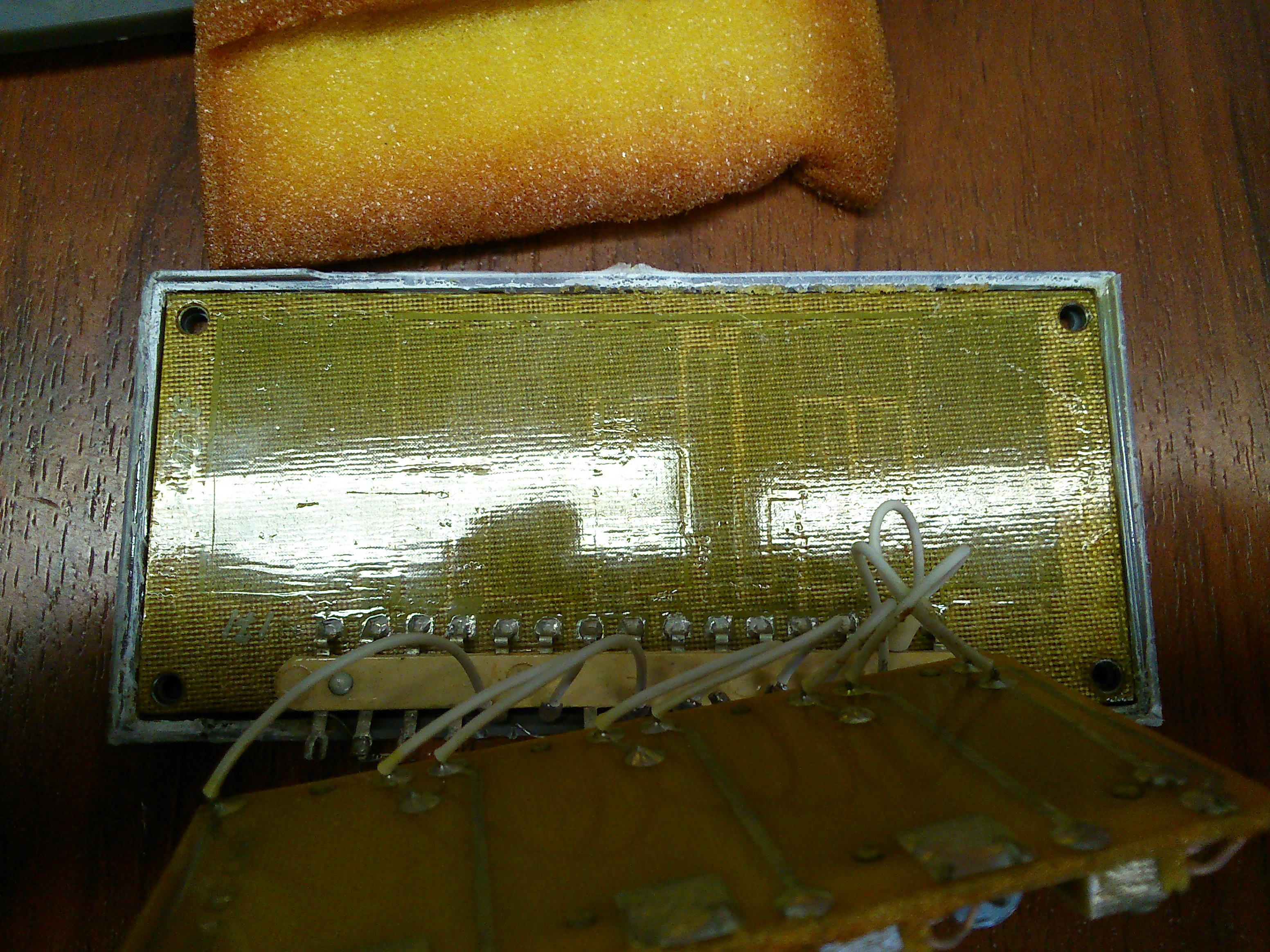

технологии печатного манганина. Для
выравнивания температурных градиентов

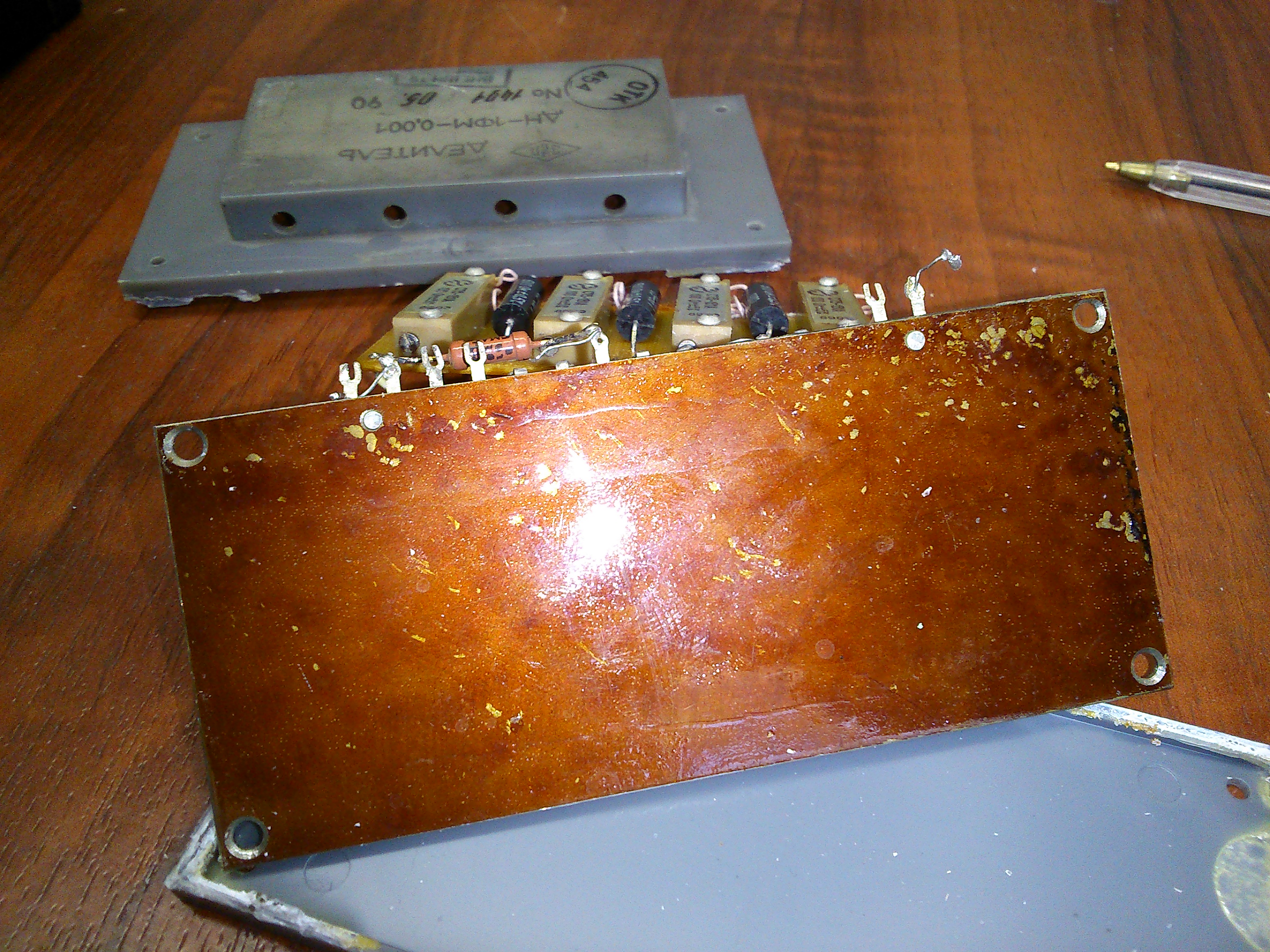

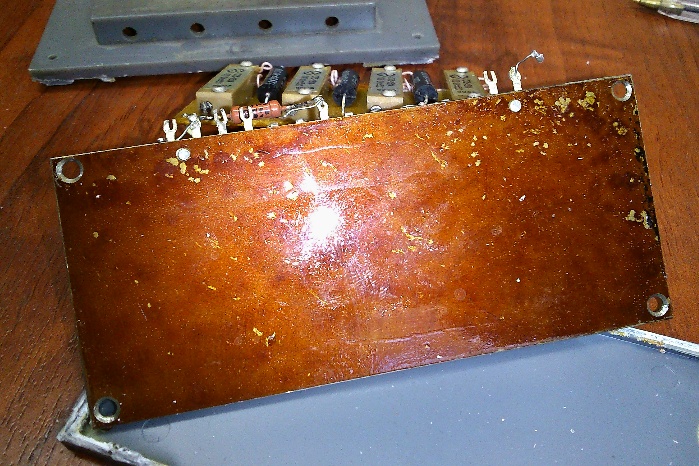

печатная плата делителя наклеена на
массивную латунную пластину.

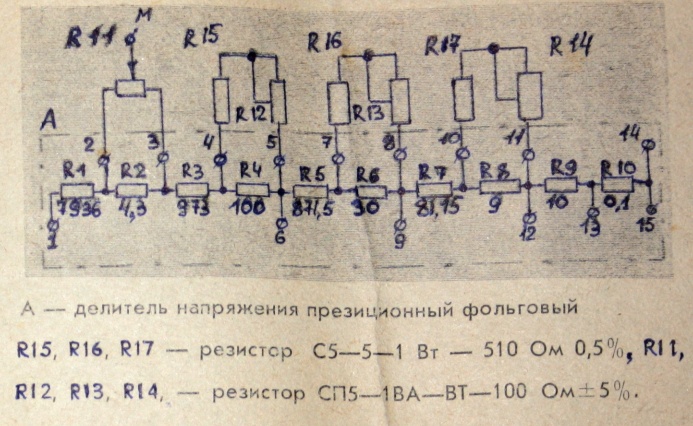

Заводской паспорт от него.
Производитель - Краснодарский ЗИП.
