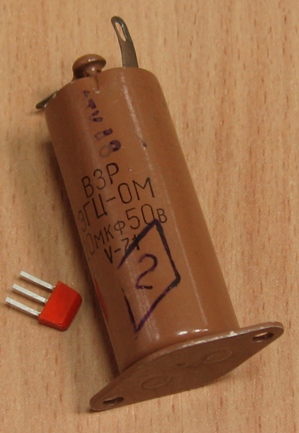

ЭГЦ, ЭГЦ-ОМ

Конденсаторы из старых, встречаются еще в литературе 50-х годов. (Э)лектролитические (Г)ерметизированные (Ц)илиндрические; ОМ - (О)собо (М)орозостойкий вариант (от -60°С).

Производитель - Воронежский завод радиодеталей. Ныне Воронежский конденсаторный завод.

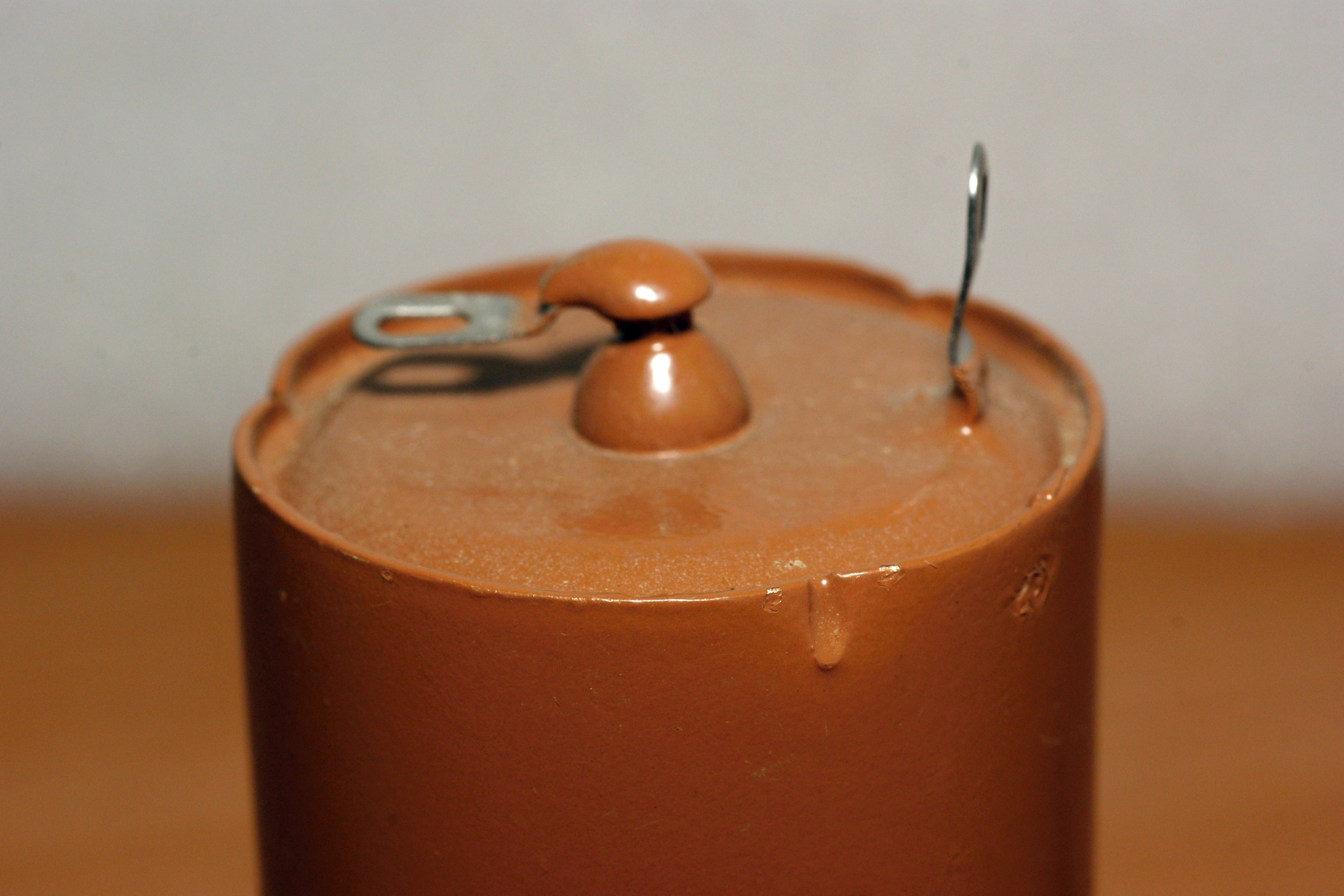

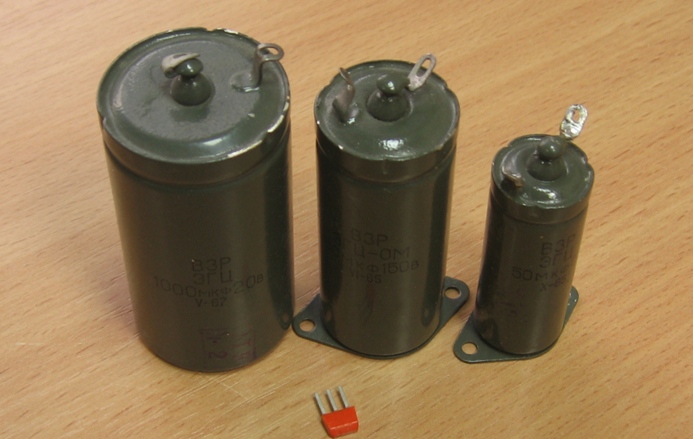

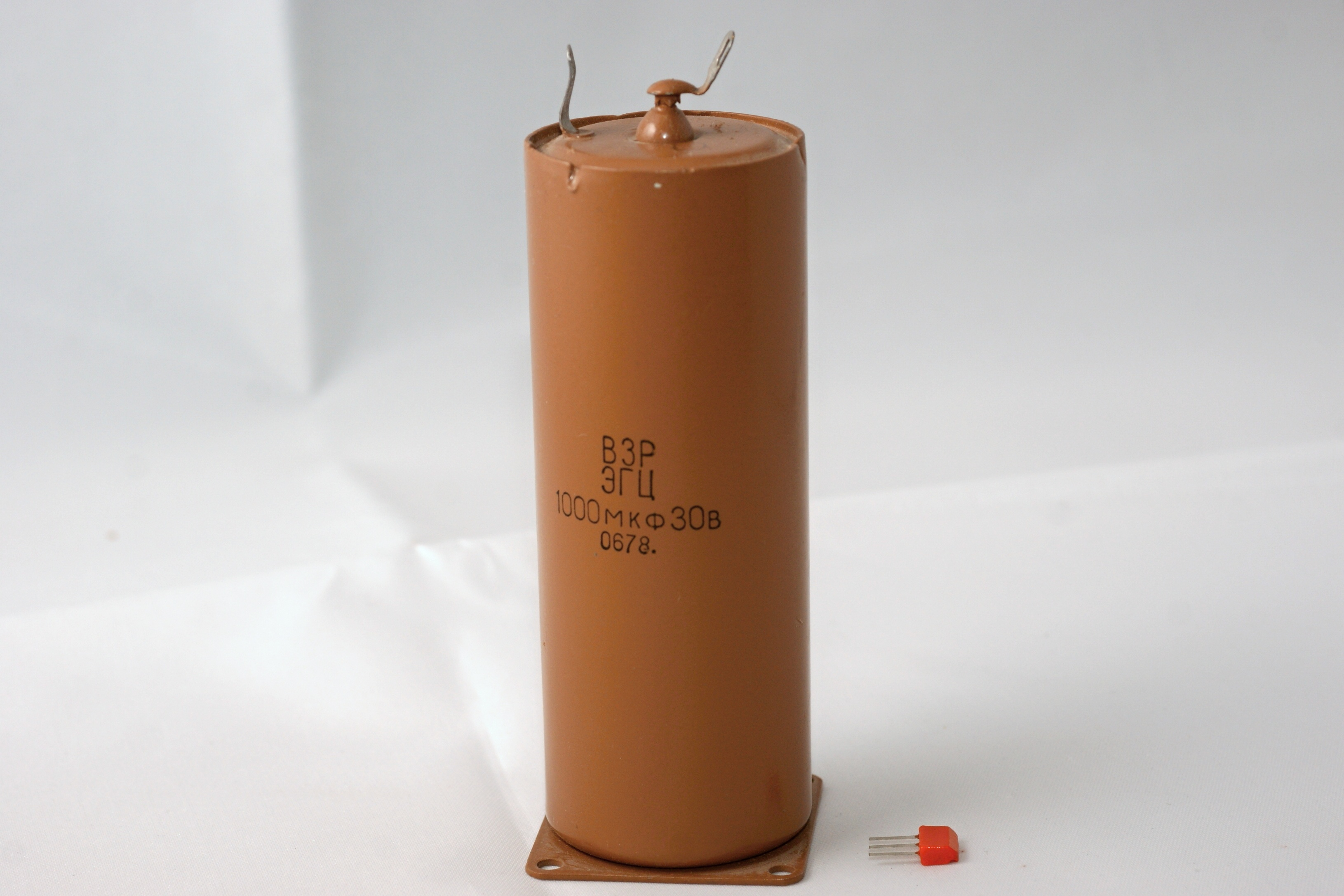

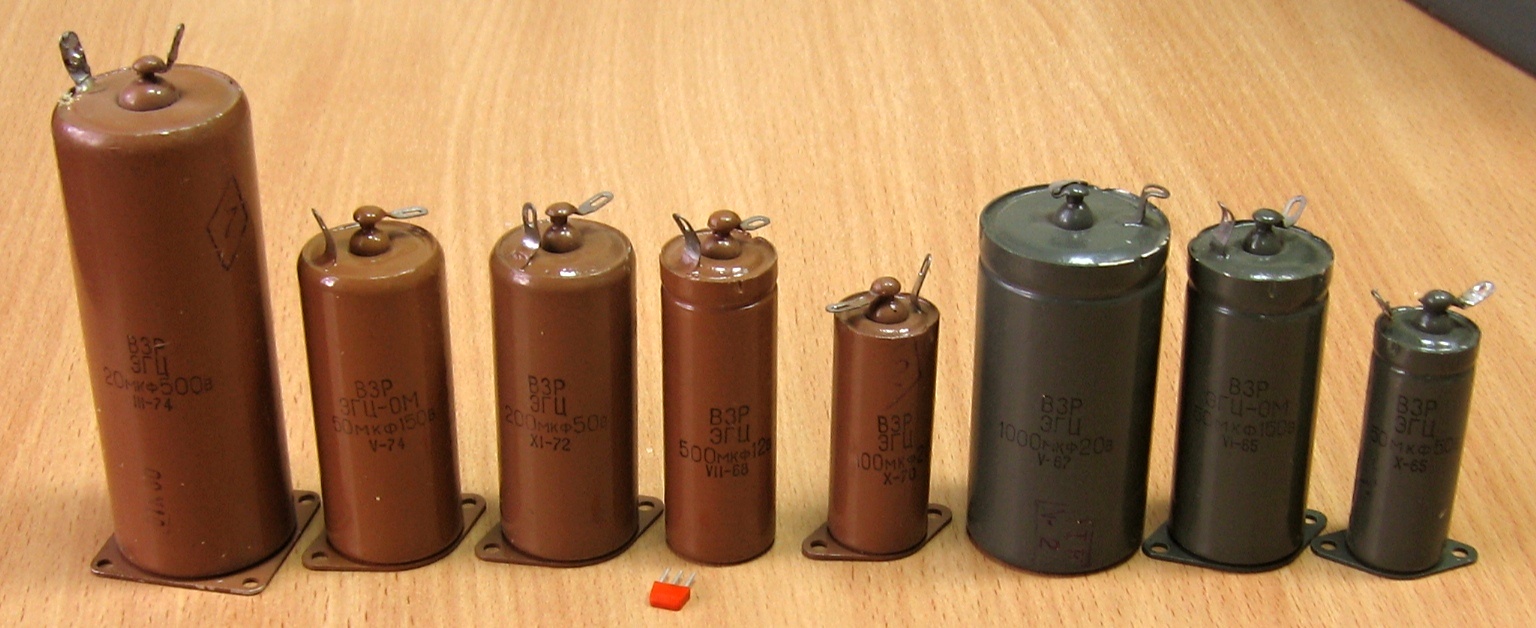

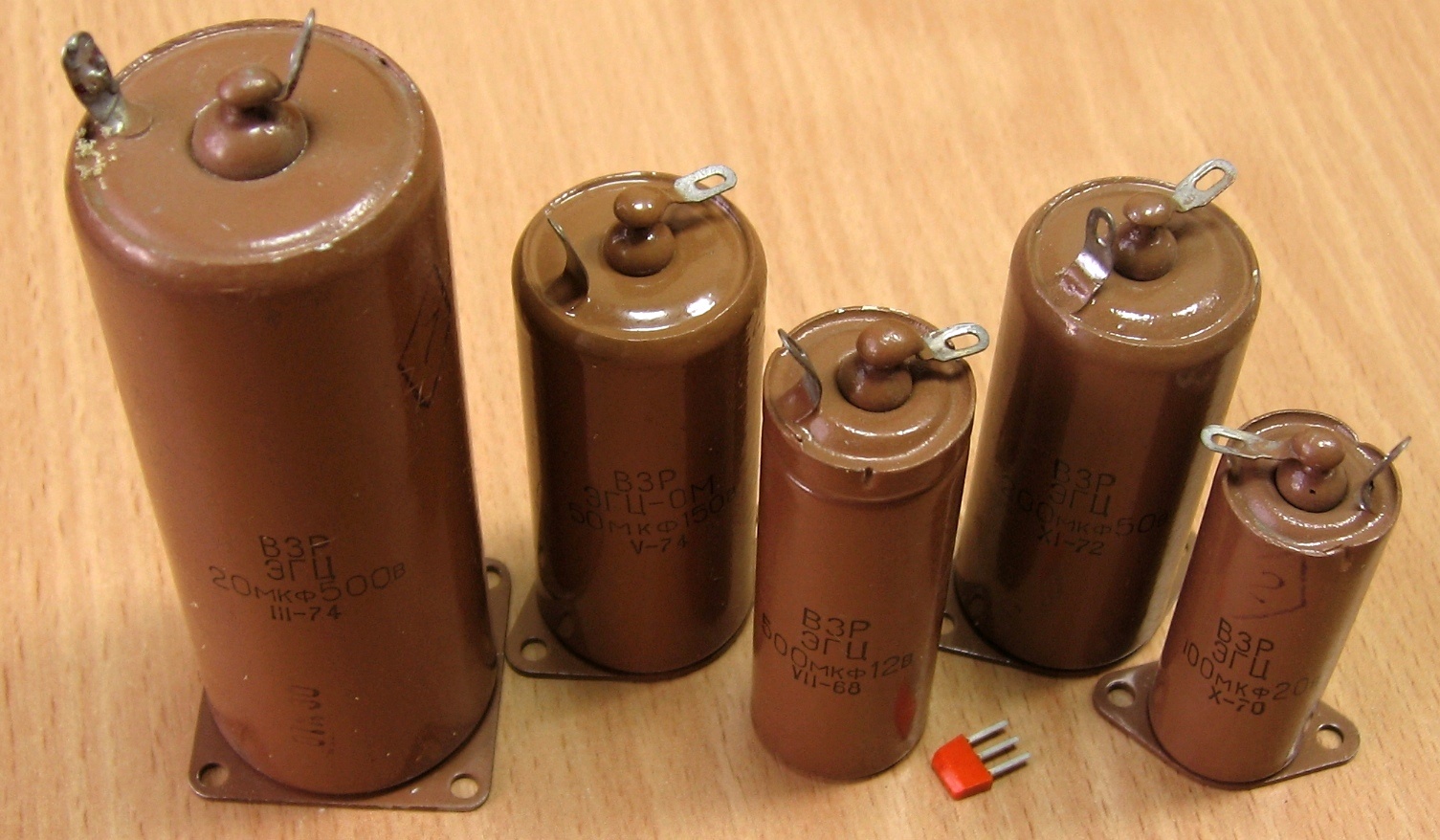

Конденсаторы заключены в цилиндрический алюминиевый корпус, по конструкции подобный КЭ-1а. Но в отличии от тех, они имеют герметичную алюминиевую крышку со стеклянным изолятором и контактным лепестком (анодный вывод) в центре. На корпусе конденсатора помещен контактный второй лепесток (катодный вывод).

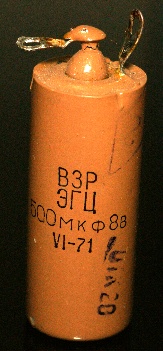

Номиналы и напряжения не соответствуют знакомому нам ряду, среди них встречаются и довольно необычные, как например, 8 вольт.

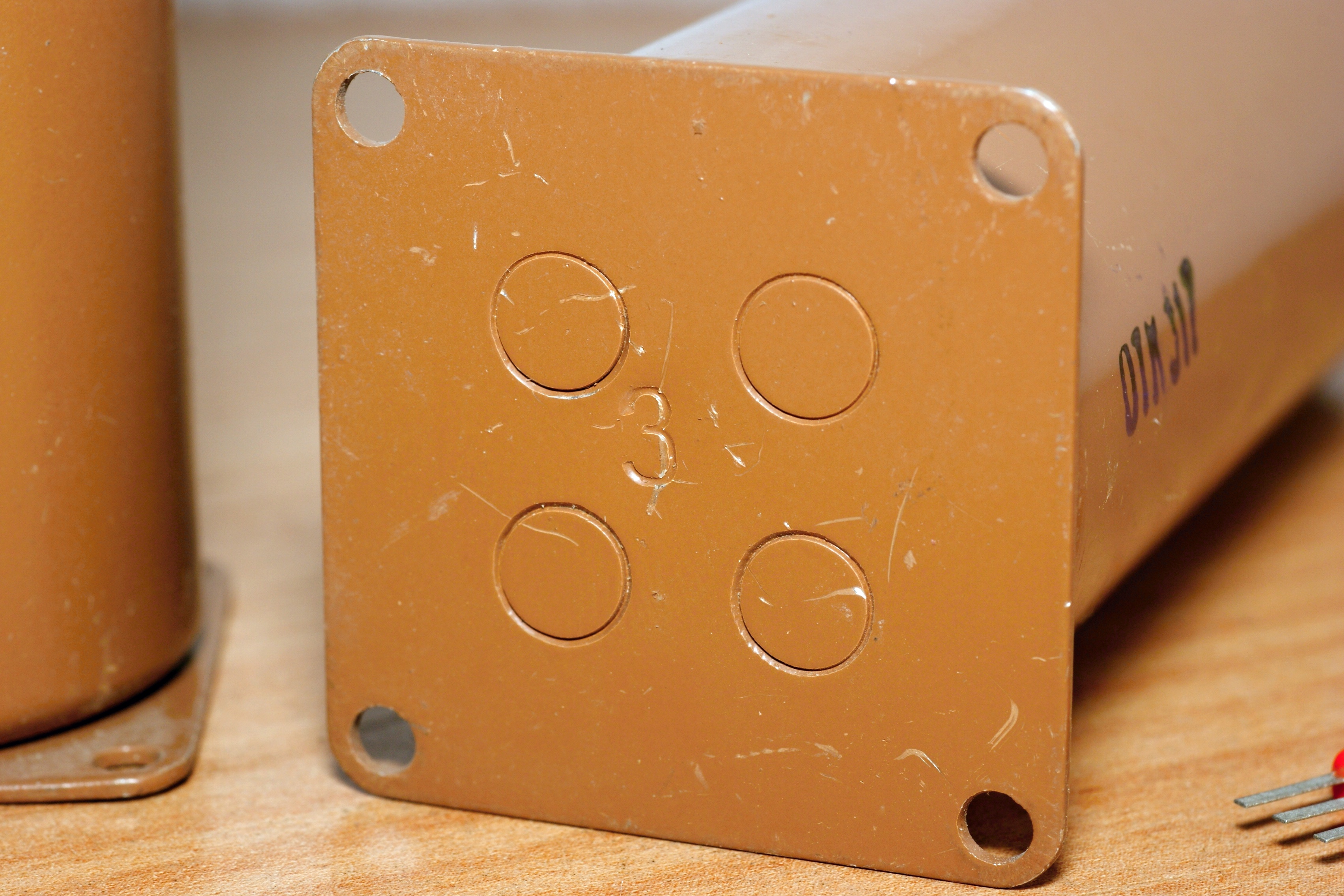

Кстати, народ хвалит эти конденсаторы. Отмечают их долговечность (у многих параметры до сих пор в норме!), герметичную конструкцию, удобное крепление...

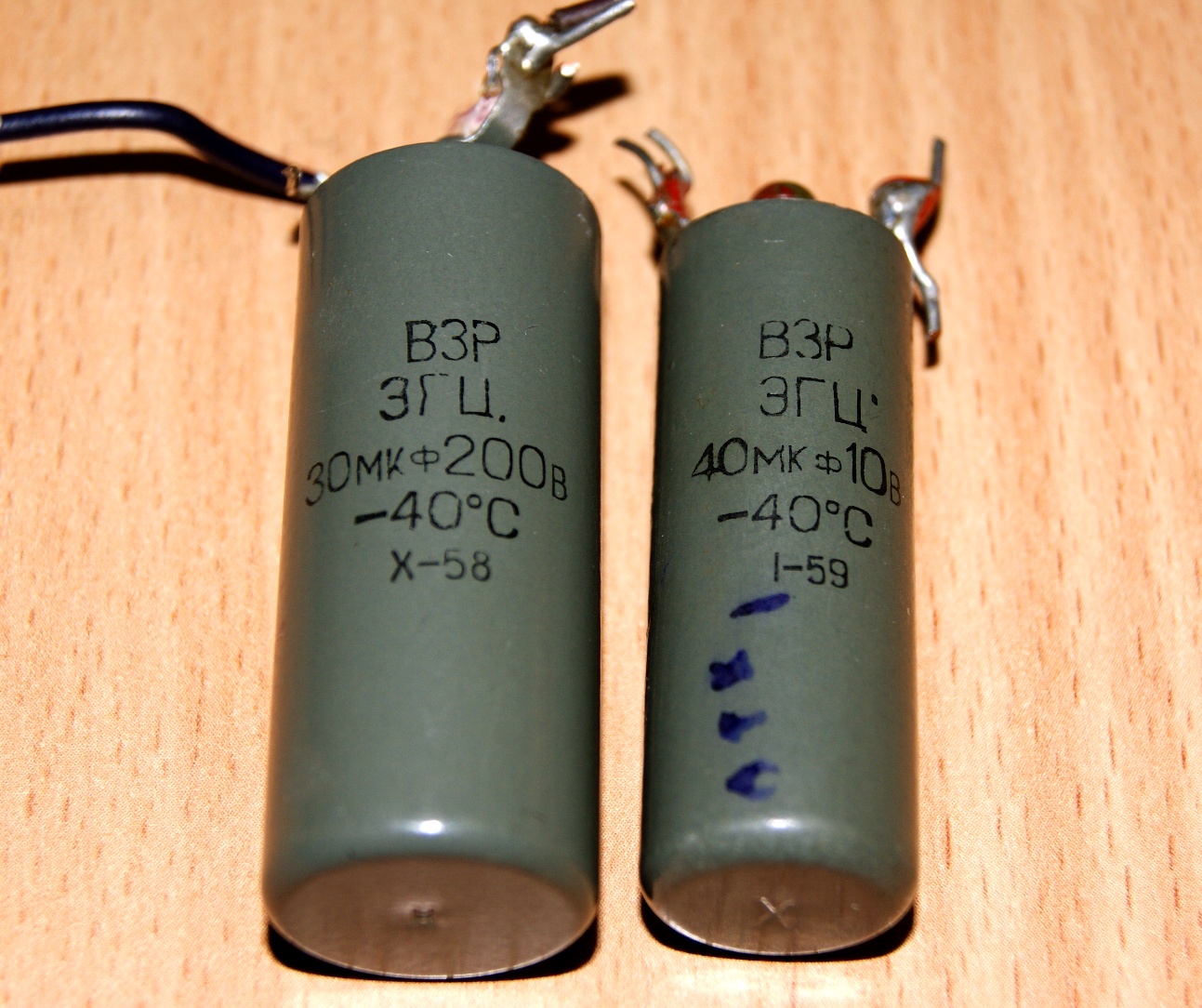

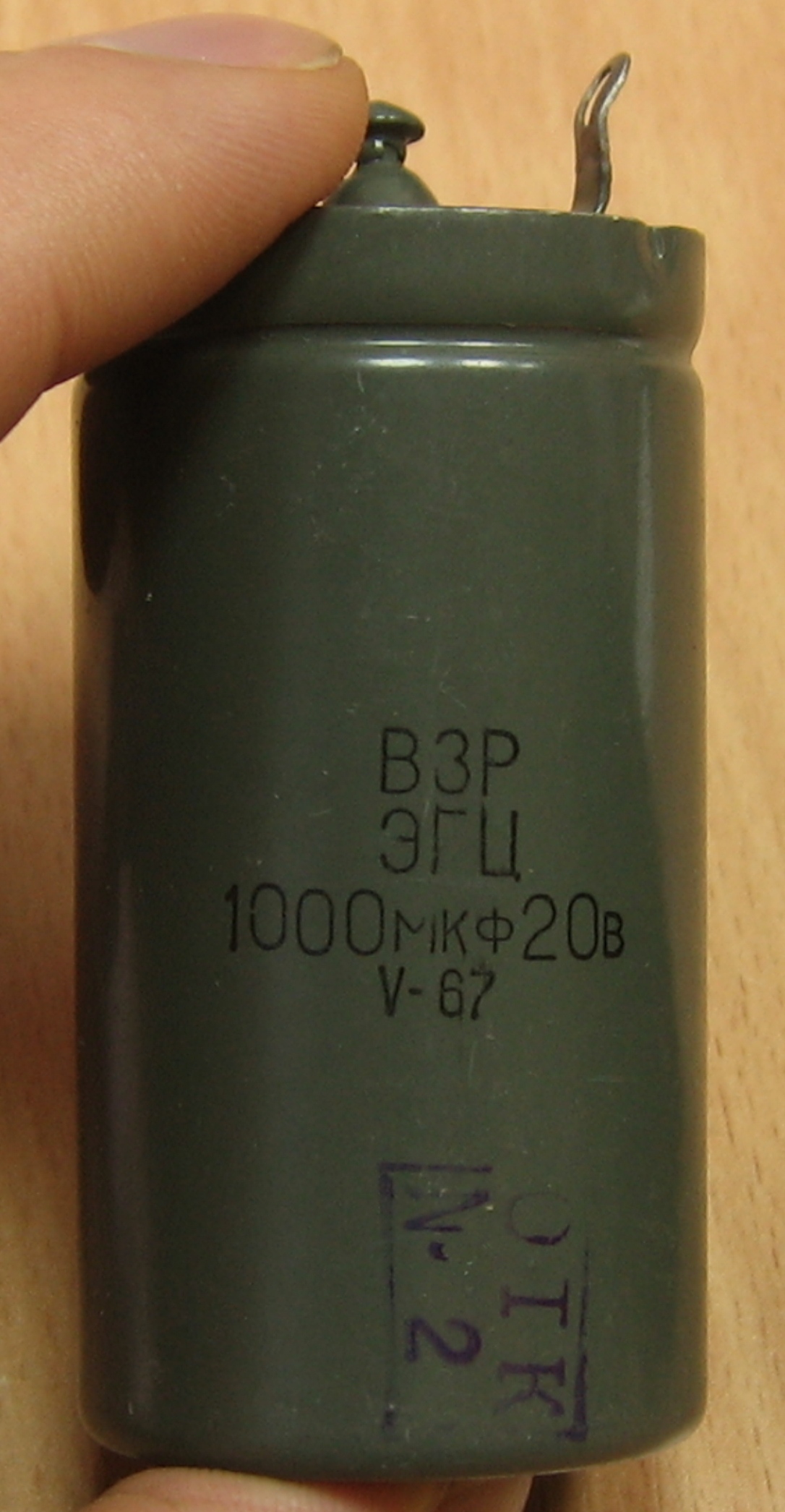

Интересные экземпляры; диапазон температур (в отрицательную сторону) прописан прямо на корпусе:

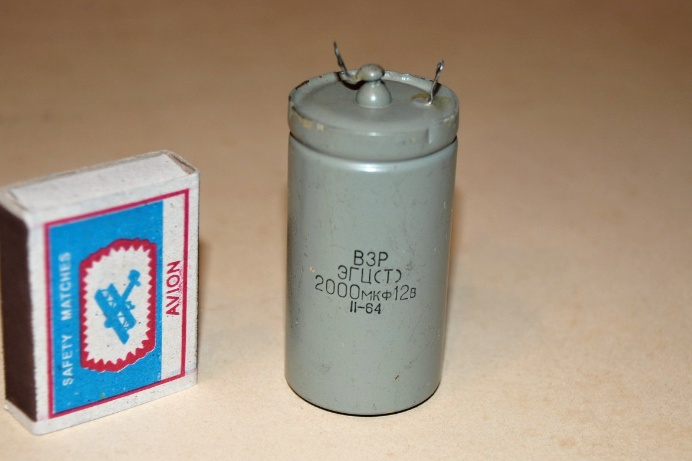

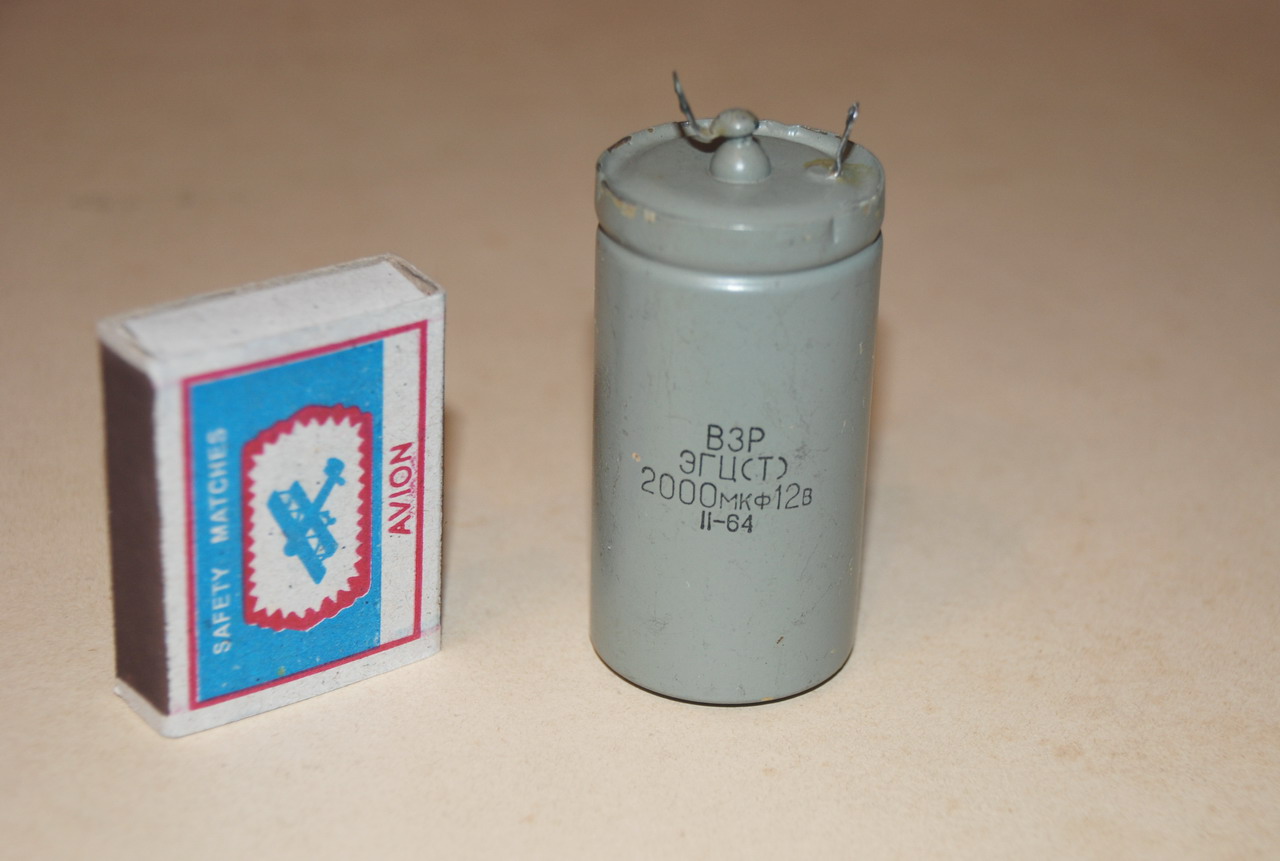

Интересный образец, тропический вариант конденсатора:


(фото от Алексея)

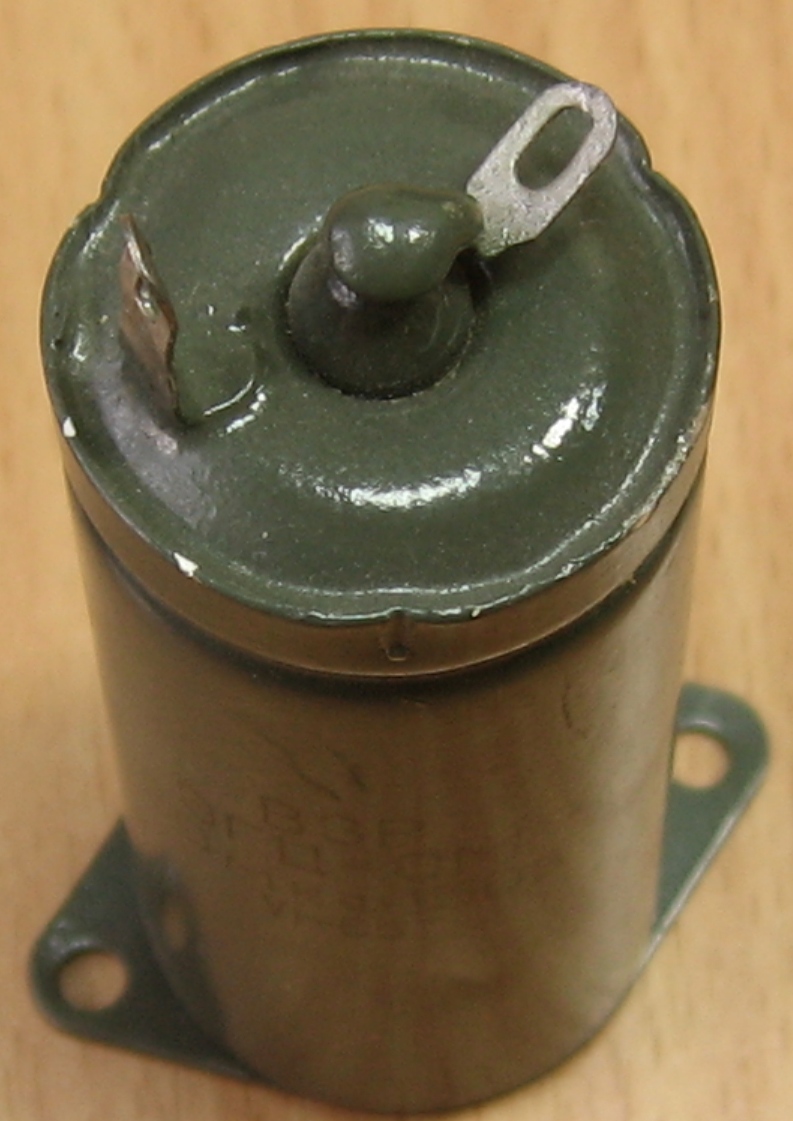

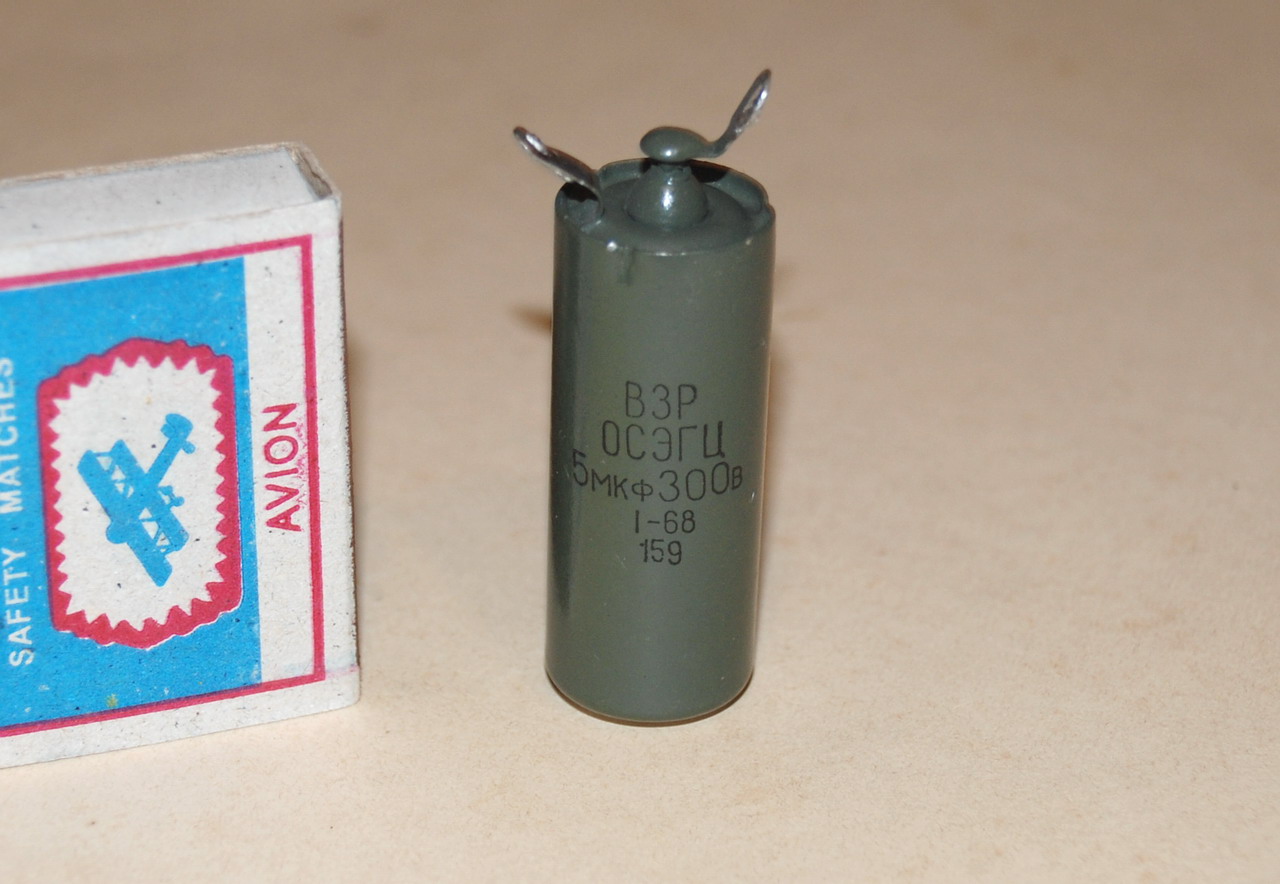

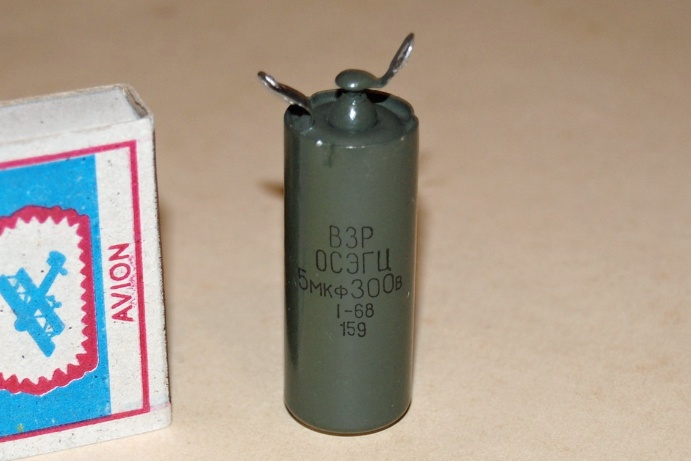

Ещё один. Конденсаторы ЭГЦ категории ОС встречаются крайне редко:


(фото от Алексея)

Интенсивность отказов (согласно ОСТ4 ГО.202.014 ред.1-75) - 0,06х10-6 1/час

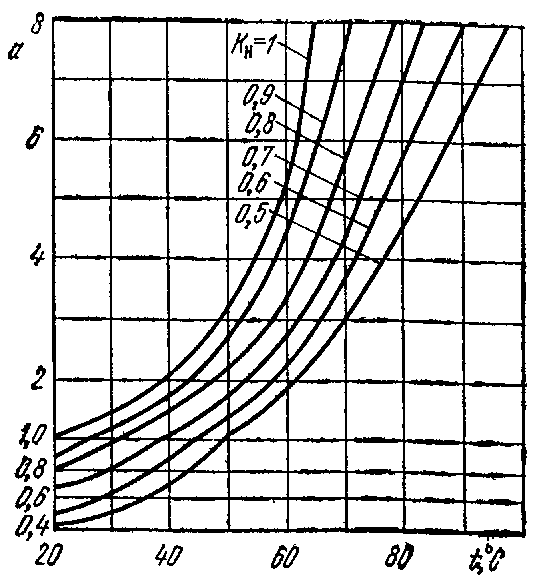

Зависимость поправочного коэффициента интенсивности отказов от действия температуры

Источники:

1. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.
2. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965.
3. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
4. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
5. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
6. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
7. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
