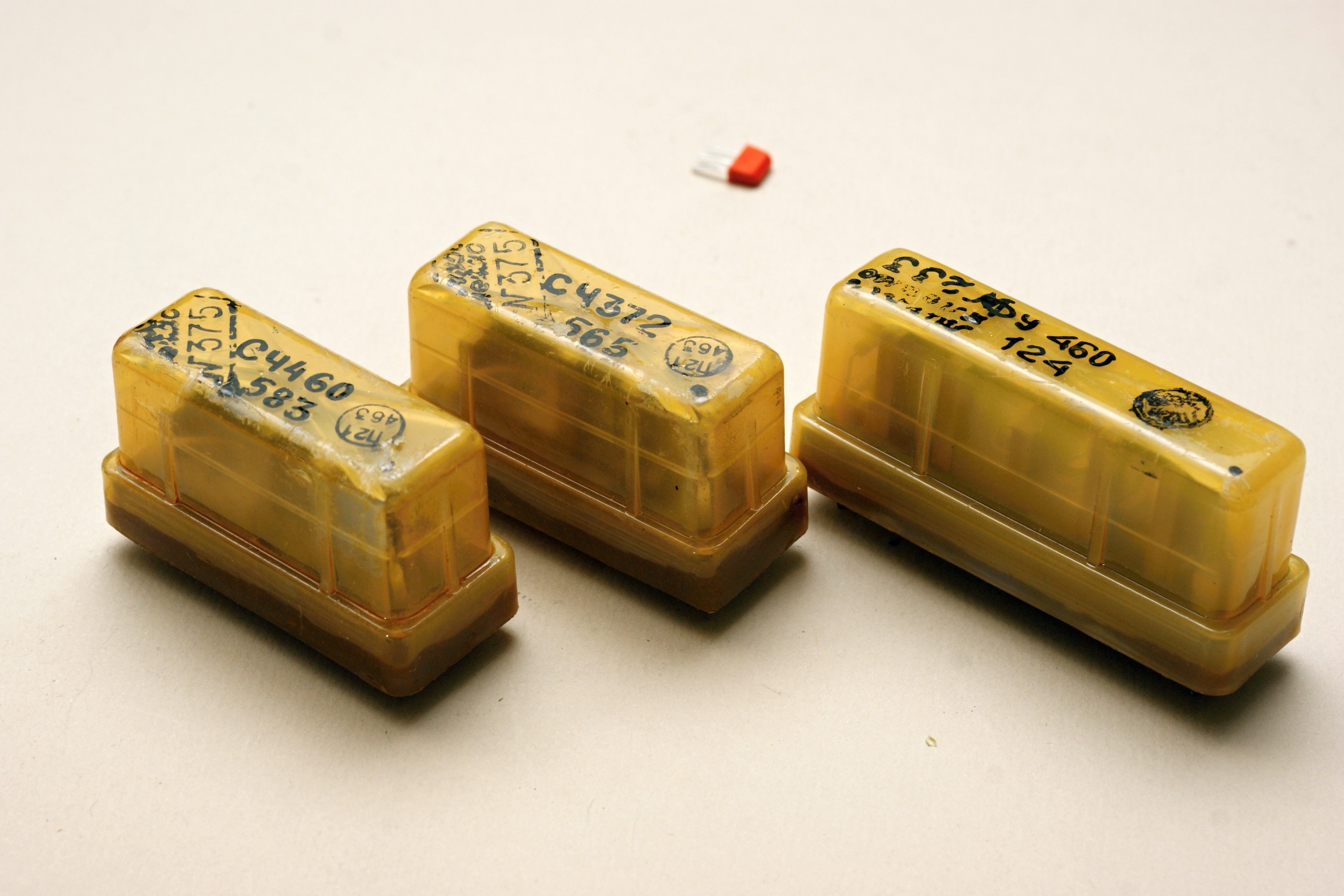

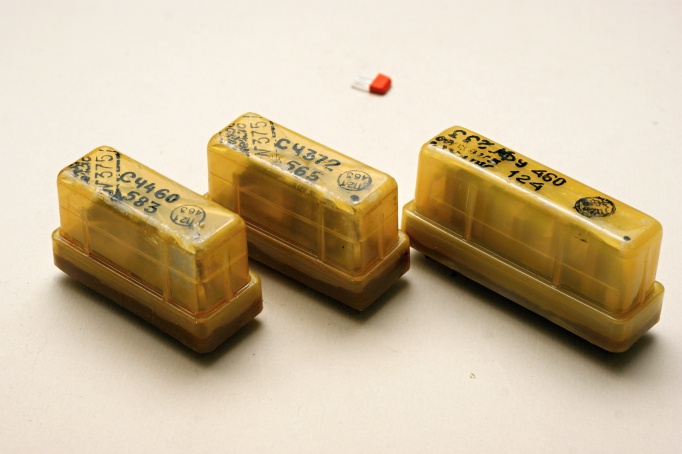

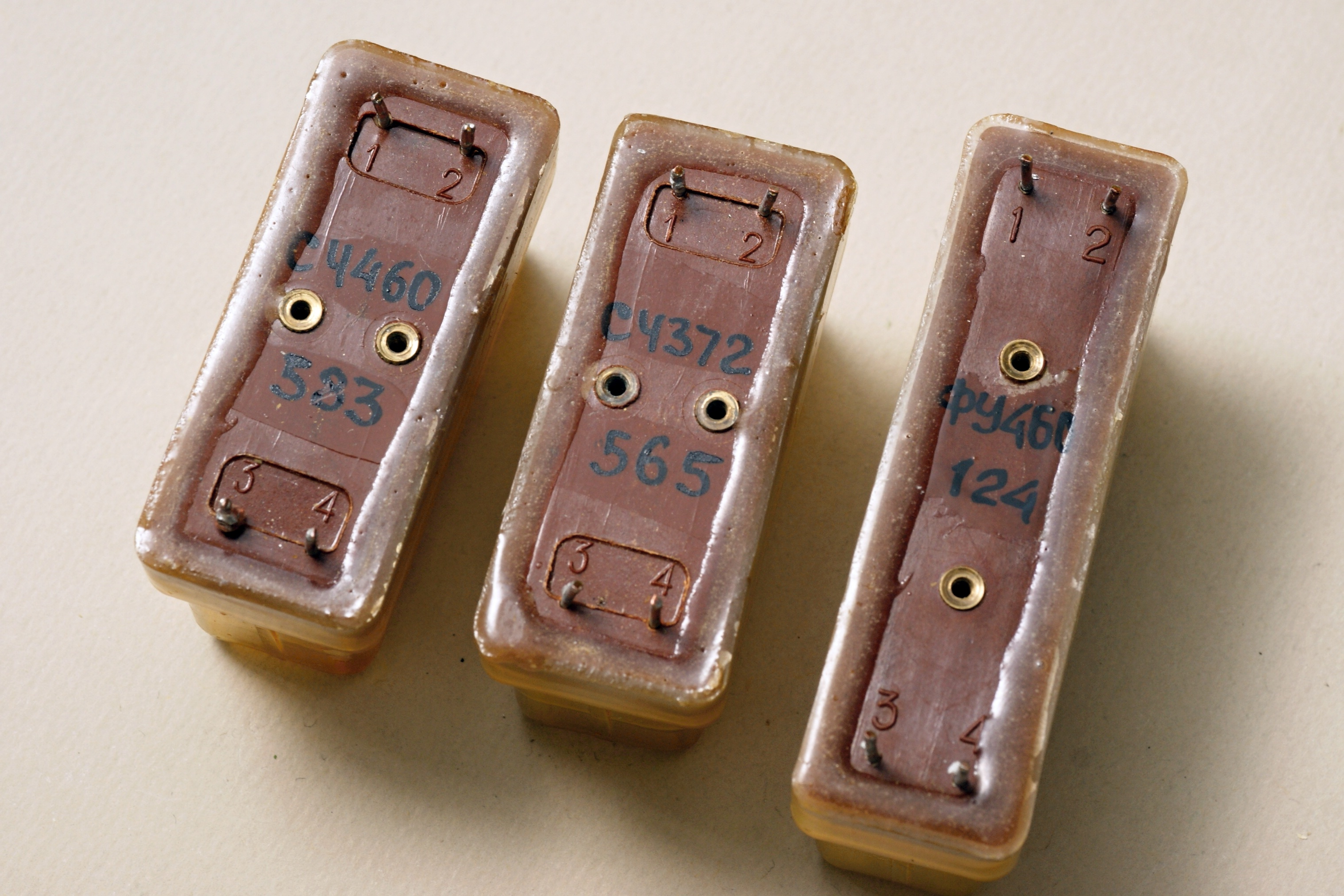

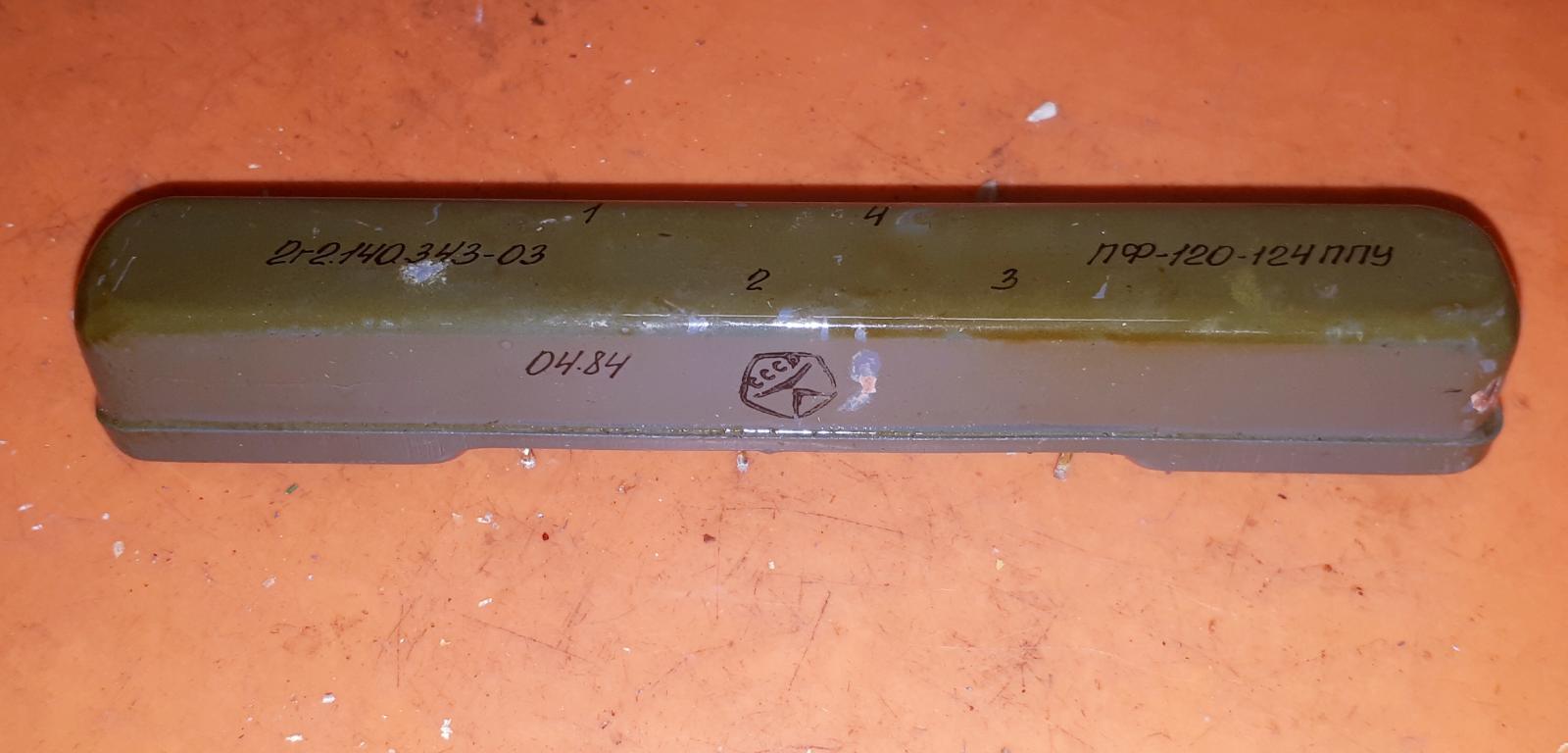

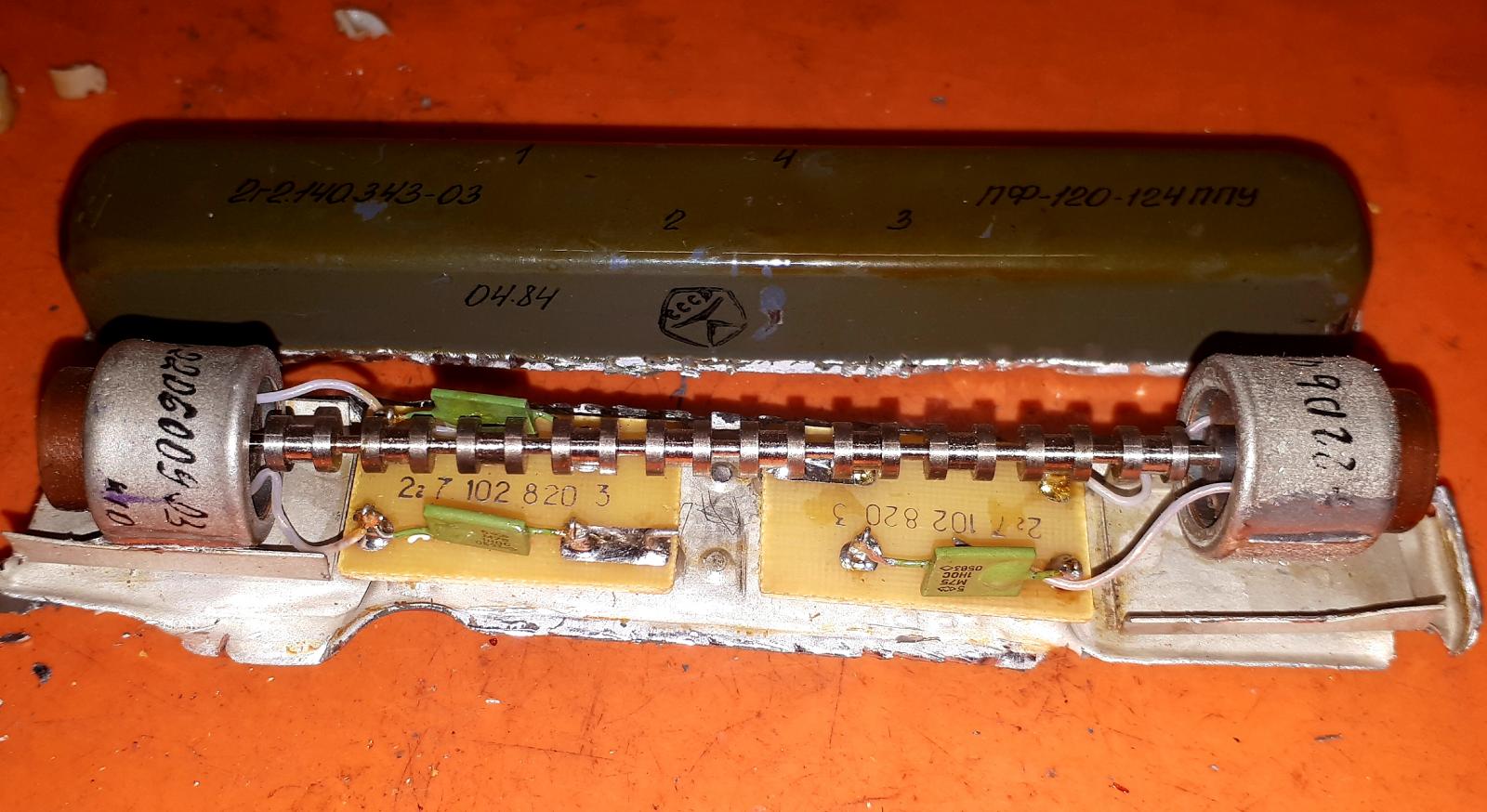

2Г2.140.343-03


(фото с Форума радиодеталей)

Электромеханический фильтр с неизвестными параметрами. Содержит десять резонаторов гантельной конструкции.

Производитель - Томский завод измерительной аппаратуры.


(фото с Форума радиодеталей)

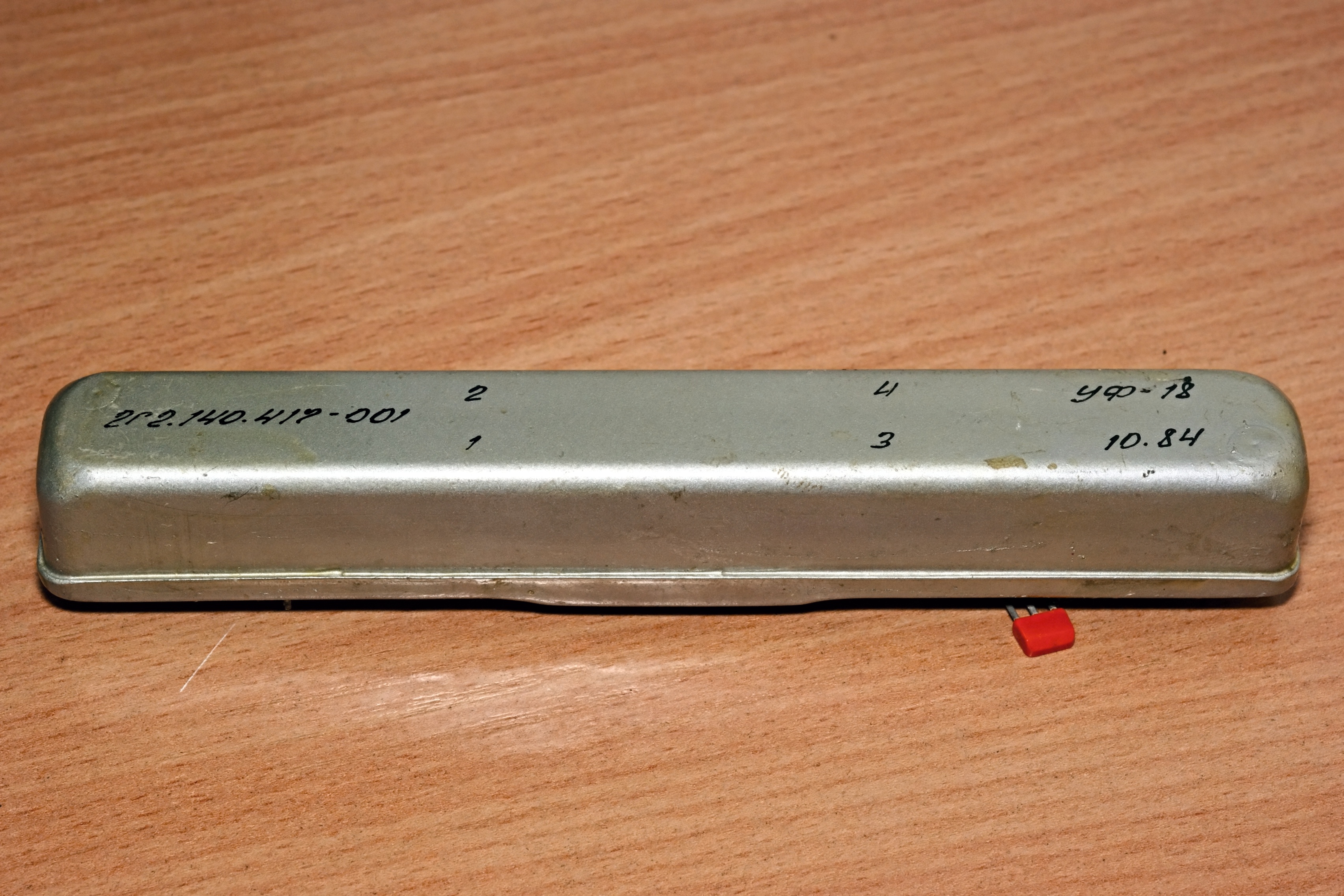

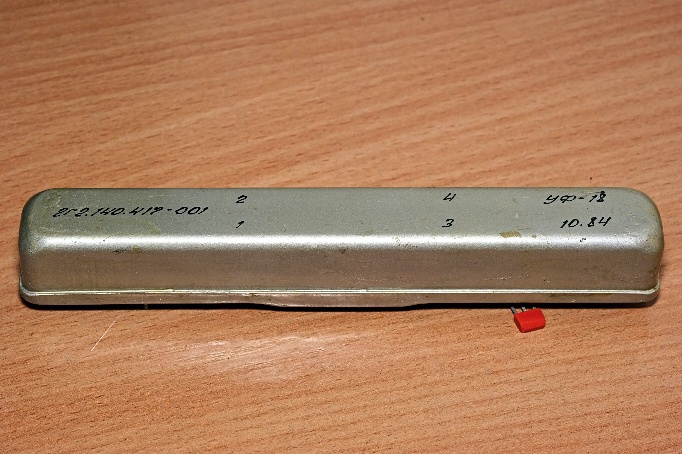

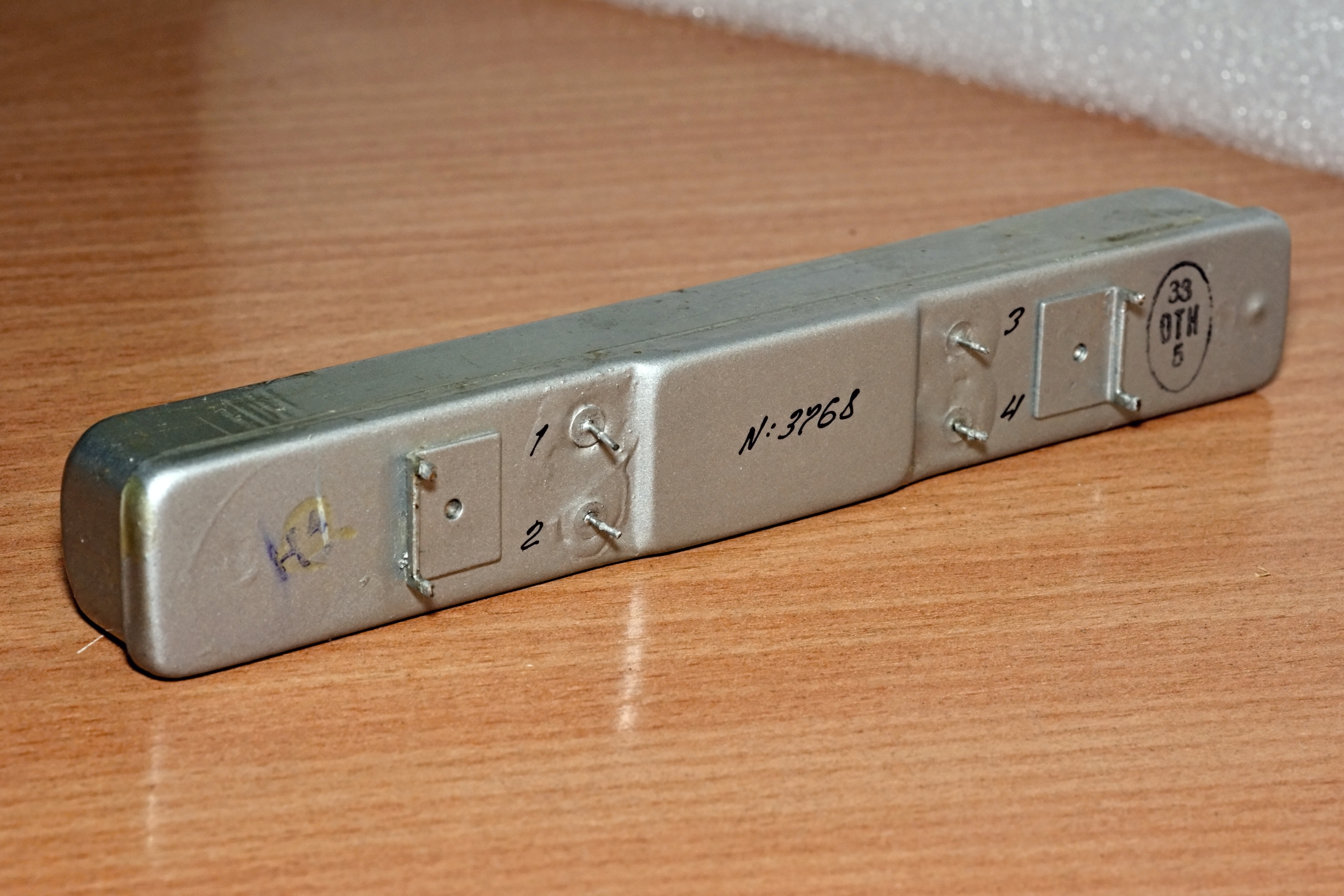

2Г2.140.417-001

Электромеханический фильтр с неизвестными параметрами. Полагаю, многорезонаторный, дисковой или гантельной конструкции.

Производитель - Томский завод измерительной аппаратуры.

ИХ2.067.868, ИХ2.250.022-01, ИХ2.250.022-02

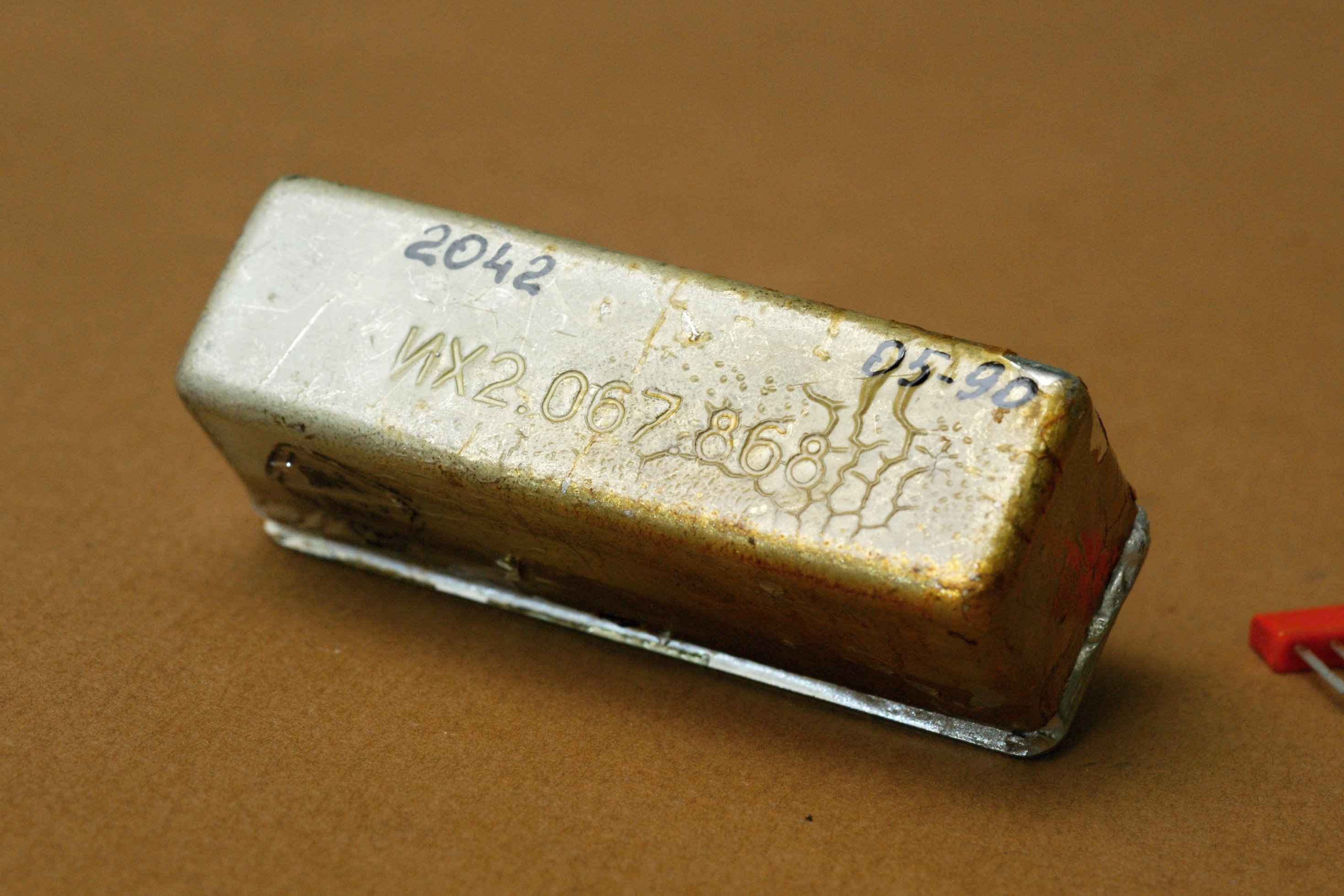

фильтр ИХ2.067.868

Электромеханические фильтры от радиоприемного устройства "Рябина-М1" на промежуточную частоту 128 кГц, с полосой пропускания 260/1200/2200 Гц (соответственно).

Производитель - Московский НИИ радиосвязи.

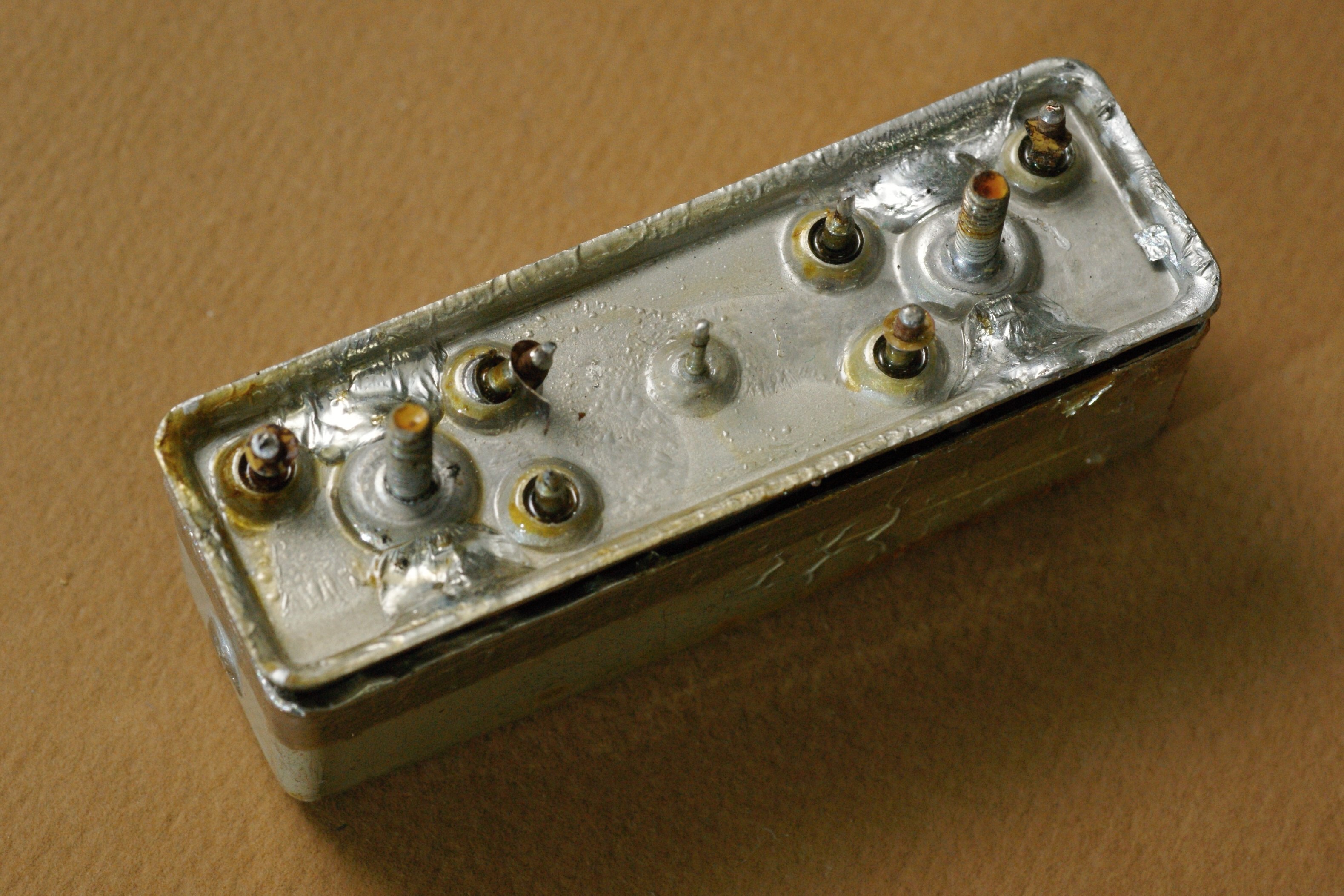

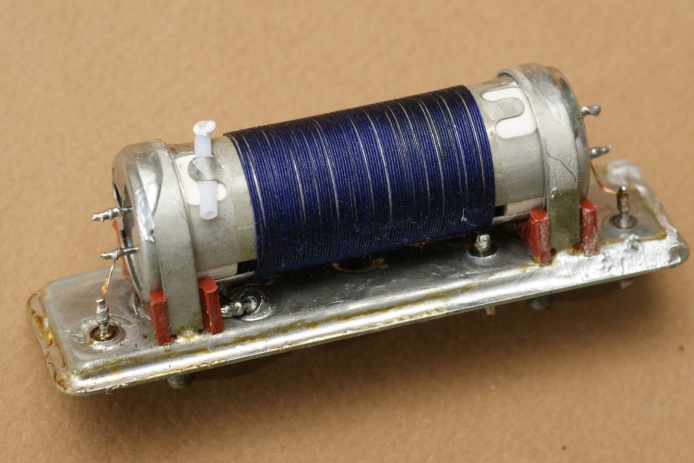

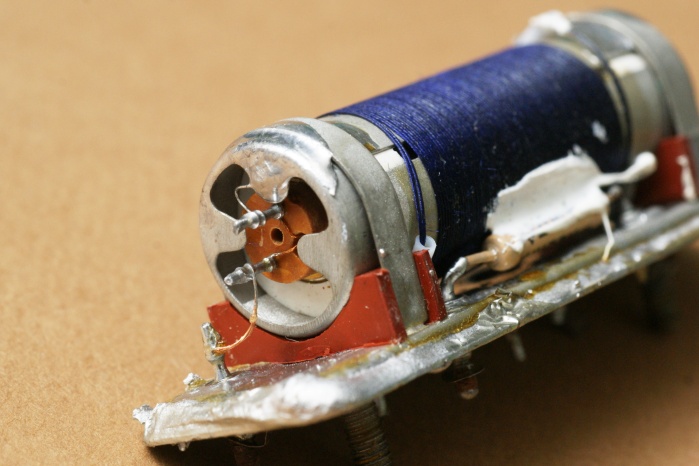

Из особенностей можно отметить, что фильтры термостатированы, внутри есть нагревательный элемент и термодатчик (терморезистор):

фильтр ИХ2.067.868

фильтр ИХ2.067.868

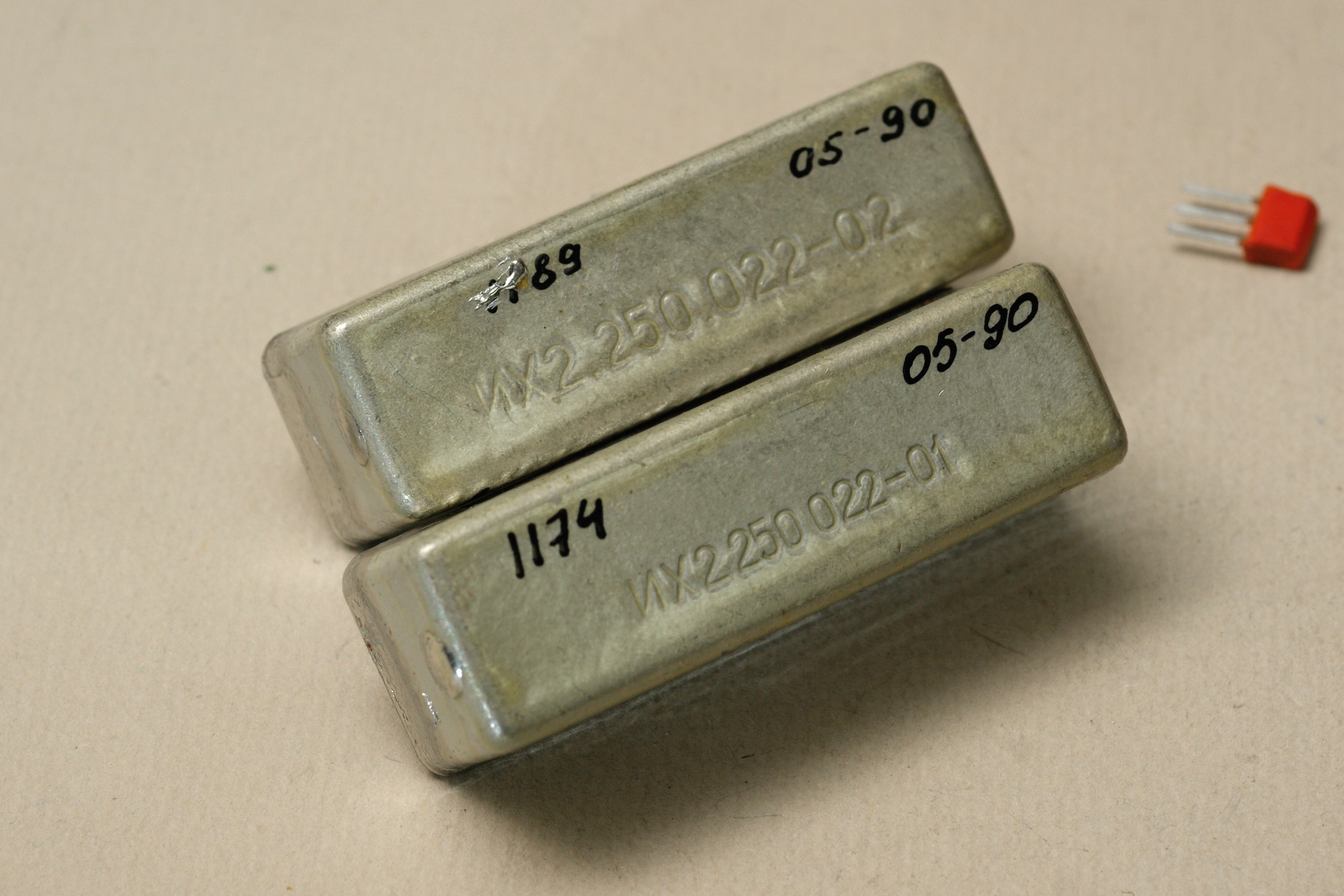

фильтр ИХ2.250.022

фильтр ИХ2.067.868

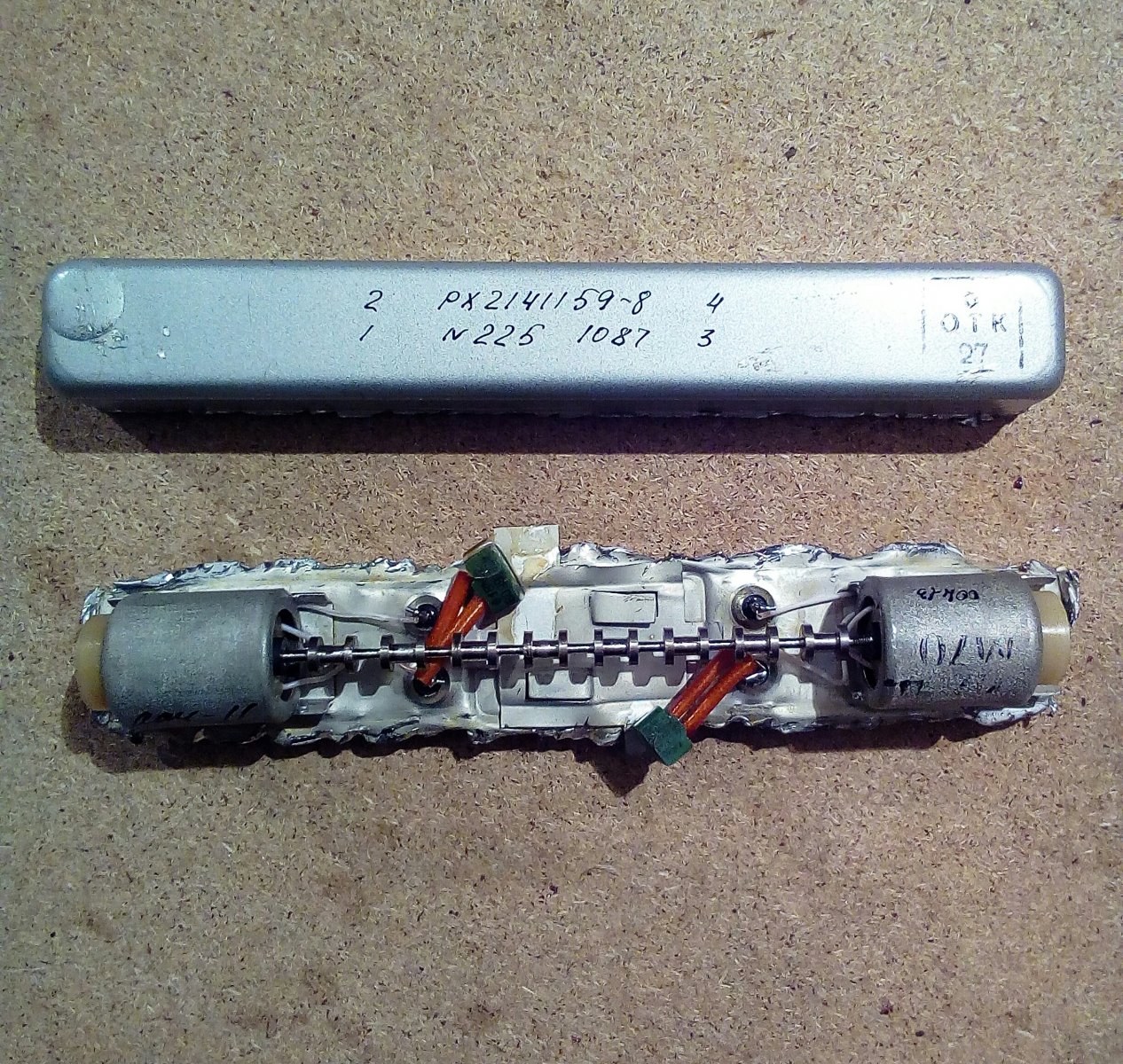

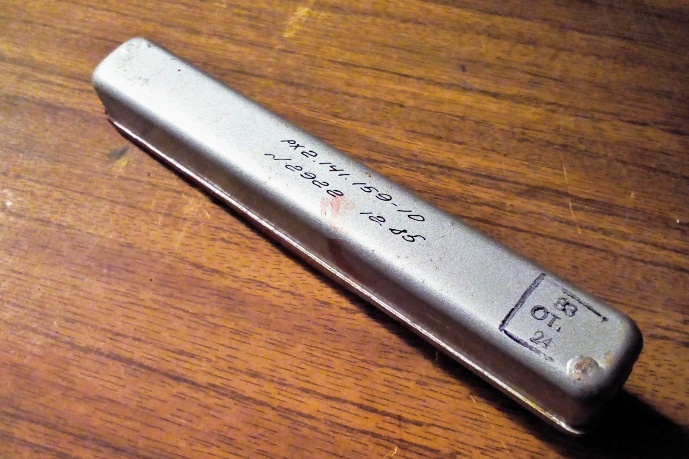

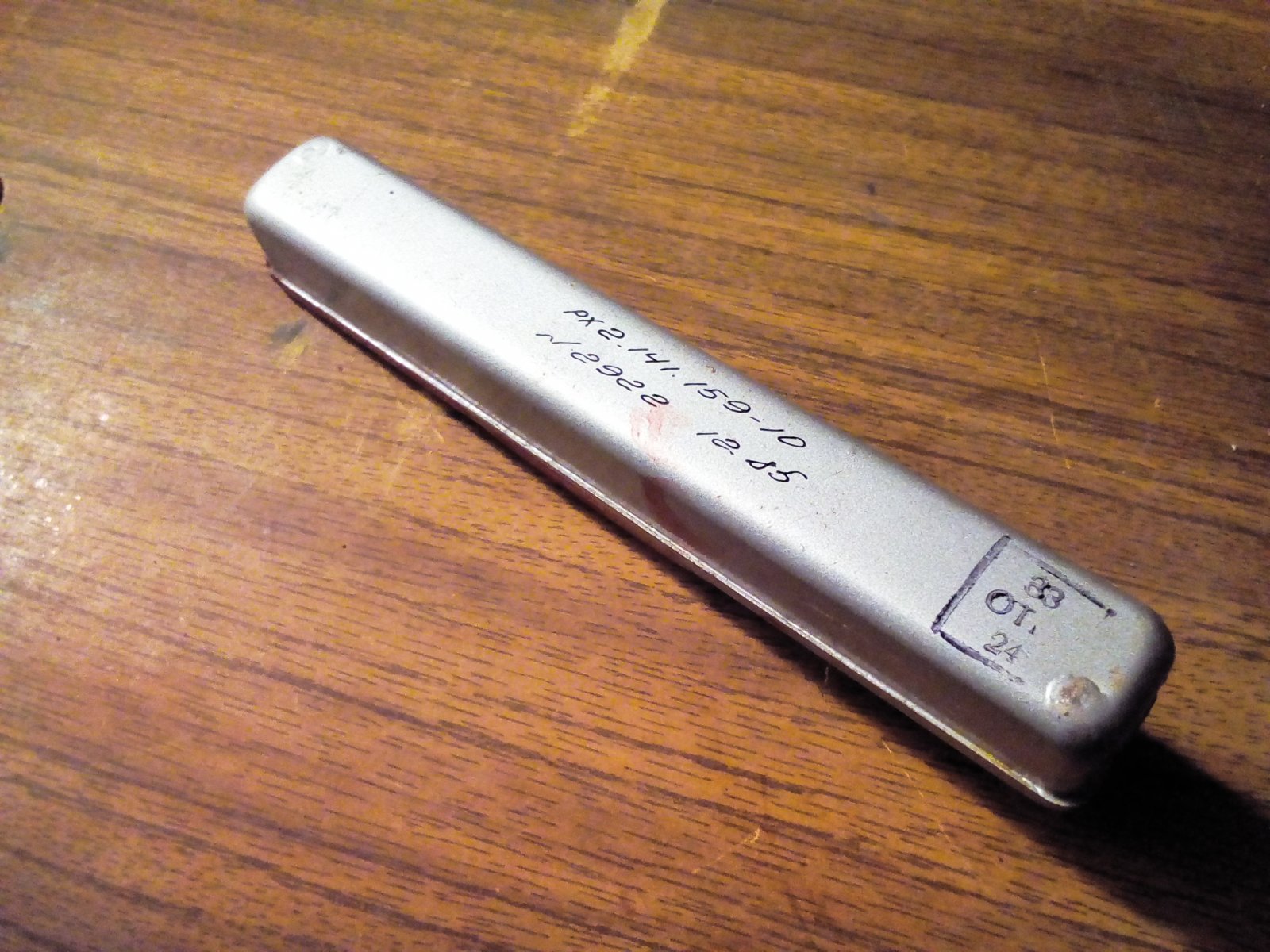

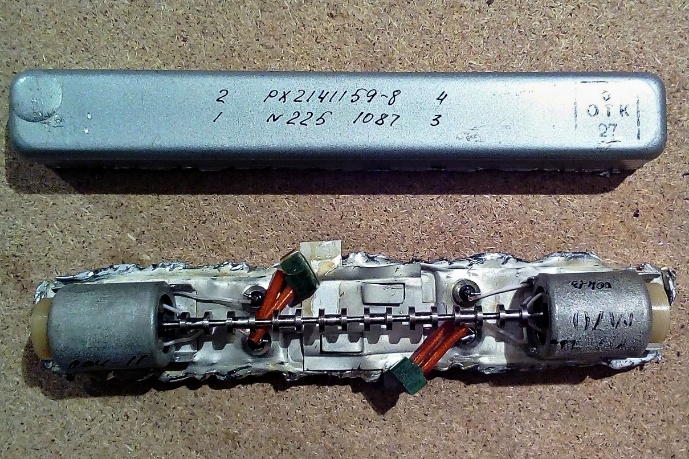

РХ2.141.159-8, РХ2.141.159-10


(фото с Форума радиодеталей)

Электромеханические фильтры от системы уплотнения телефонных каналов, с восемью резонаторами гантельной конструкции.

Производитель - ленинградский НИИ Дальней связи.

Диапазоны частот:
РХ2.141.159-01 104-108 кГц
РХ2.141.159-02 100-104 кГц
РХ2.141.159-03 96-100 кГц
РХ2.141.159-04 92-96 кГц
РХ2.141.159-05 88-92 кГц
РХ2.141.159-06 84-88 кГц
РХ2.141.159-07 80-84 кГц
РХ2.141.159-08 76-80 кГц
РХ2.141.159-09 72-76 кГц
РХ2.141.159-10 68-72 кГц
РХ2.141.159-11 64-68 кГц

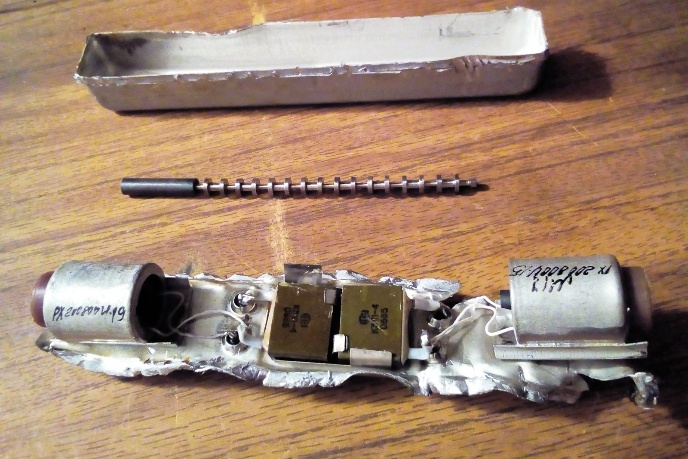

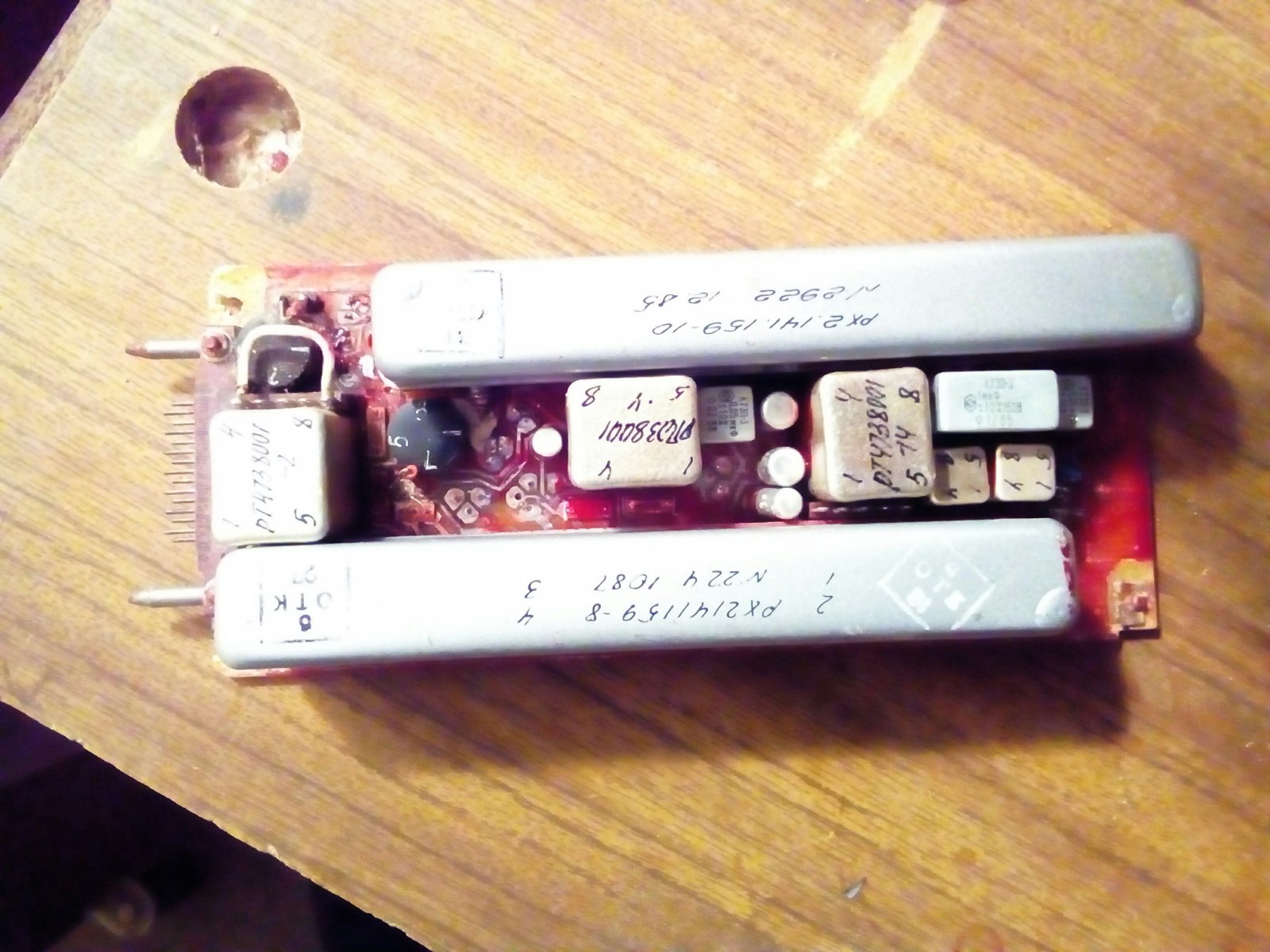

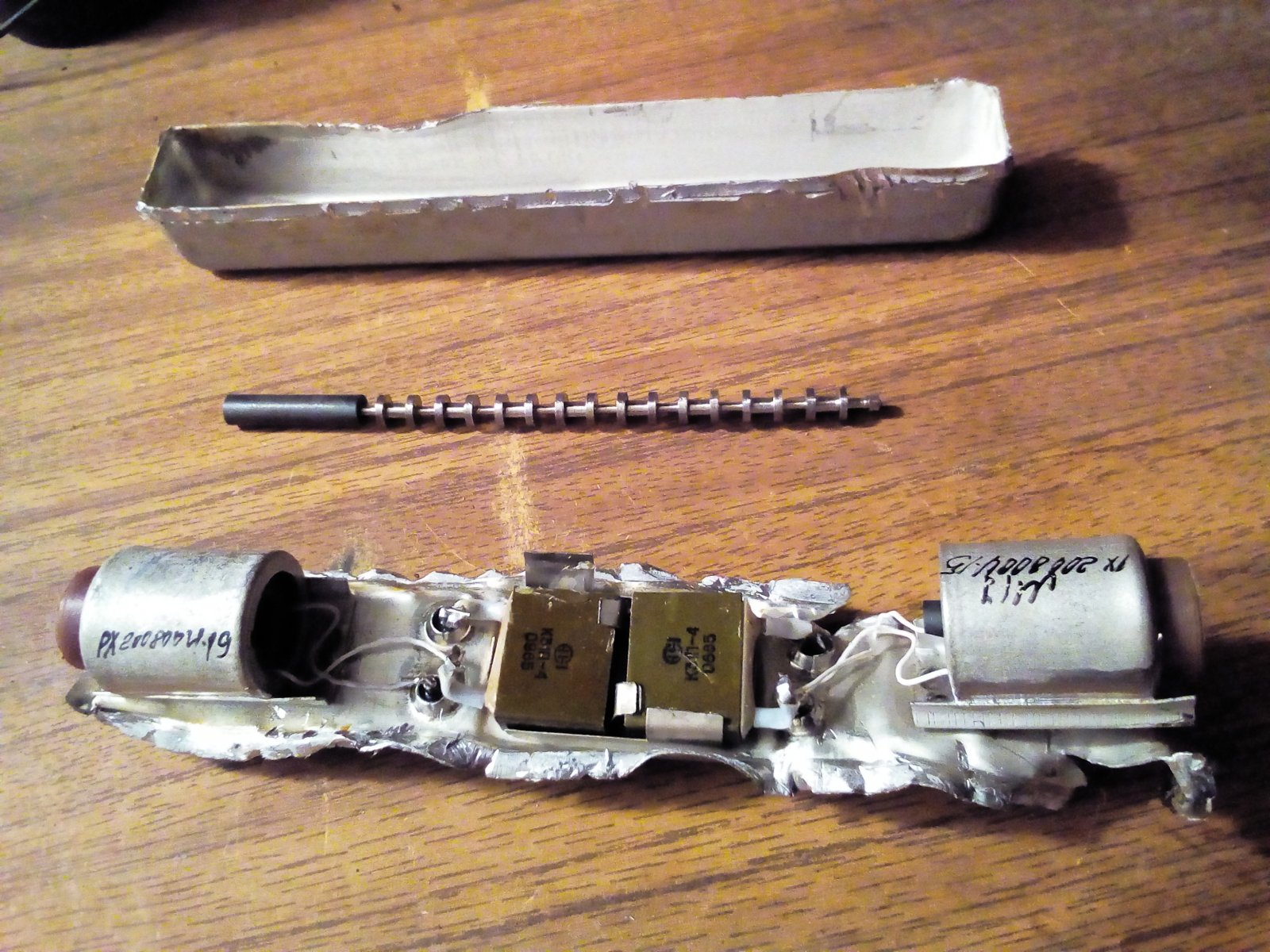

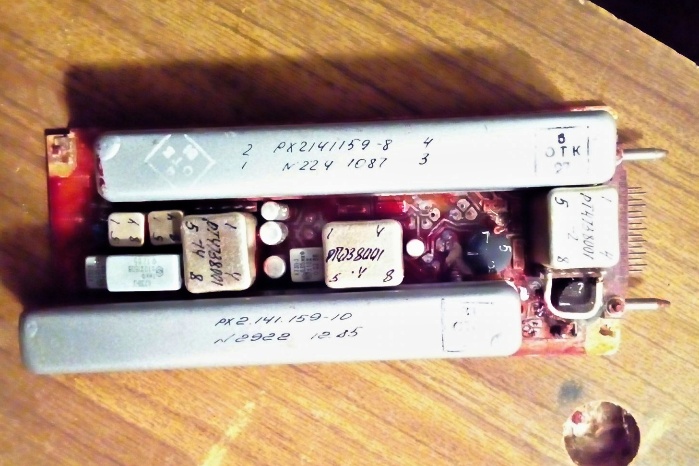

Интересно, что внутри находятся согласующие конденсаторы, причем они могут быть разного типа, иногда довольно неожиданные - крупногабаритные слюдяные К31П-4 :


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

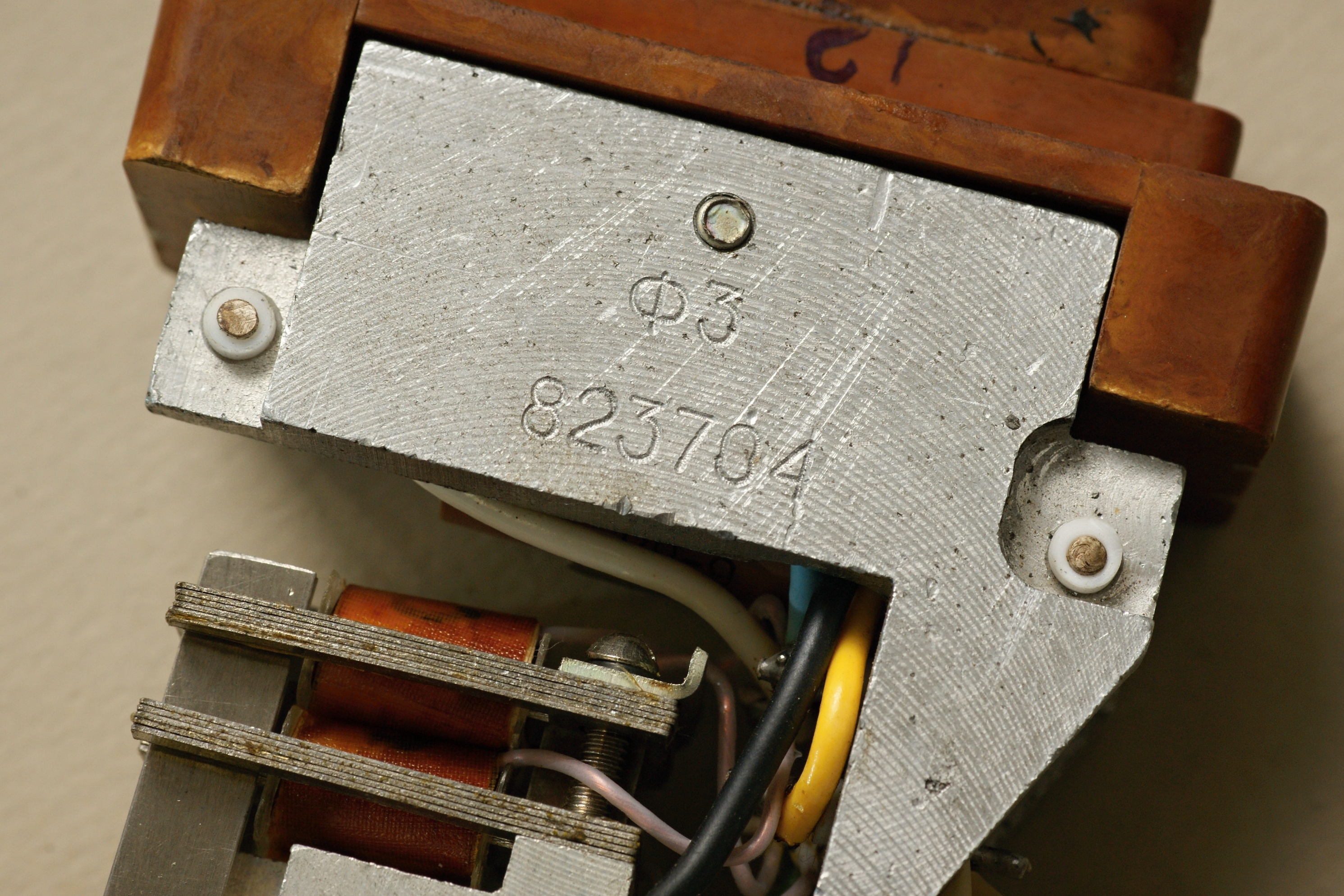

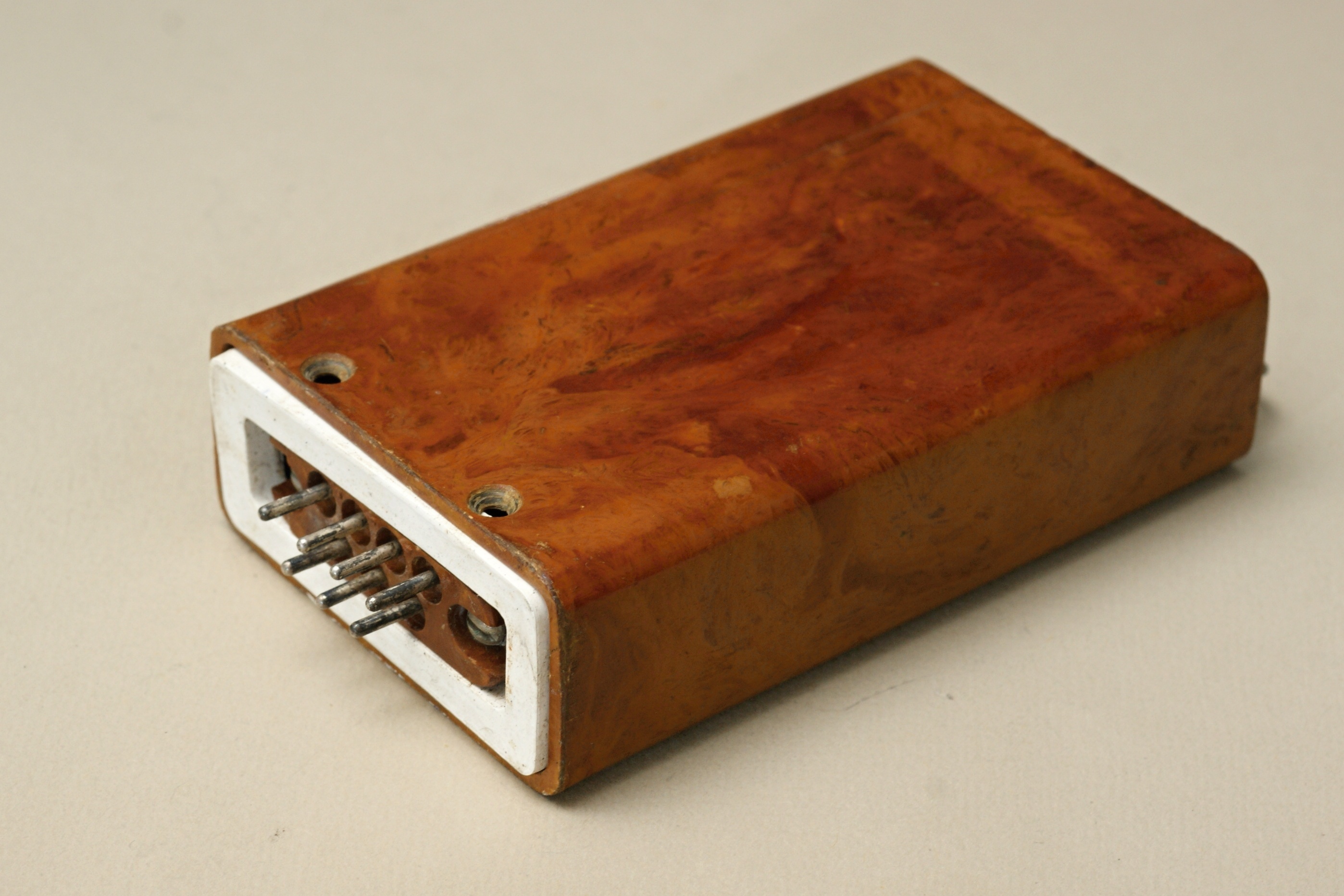

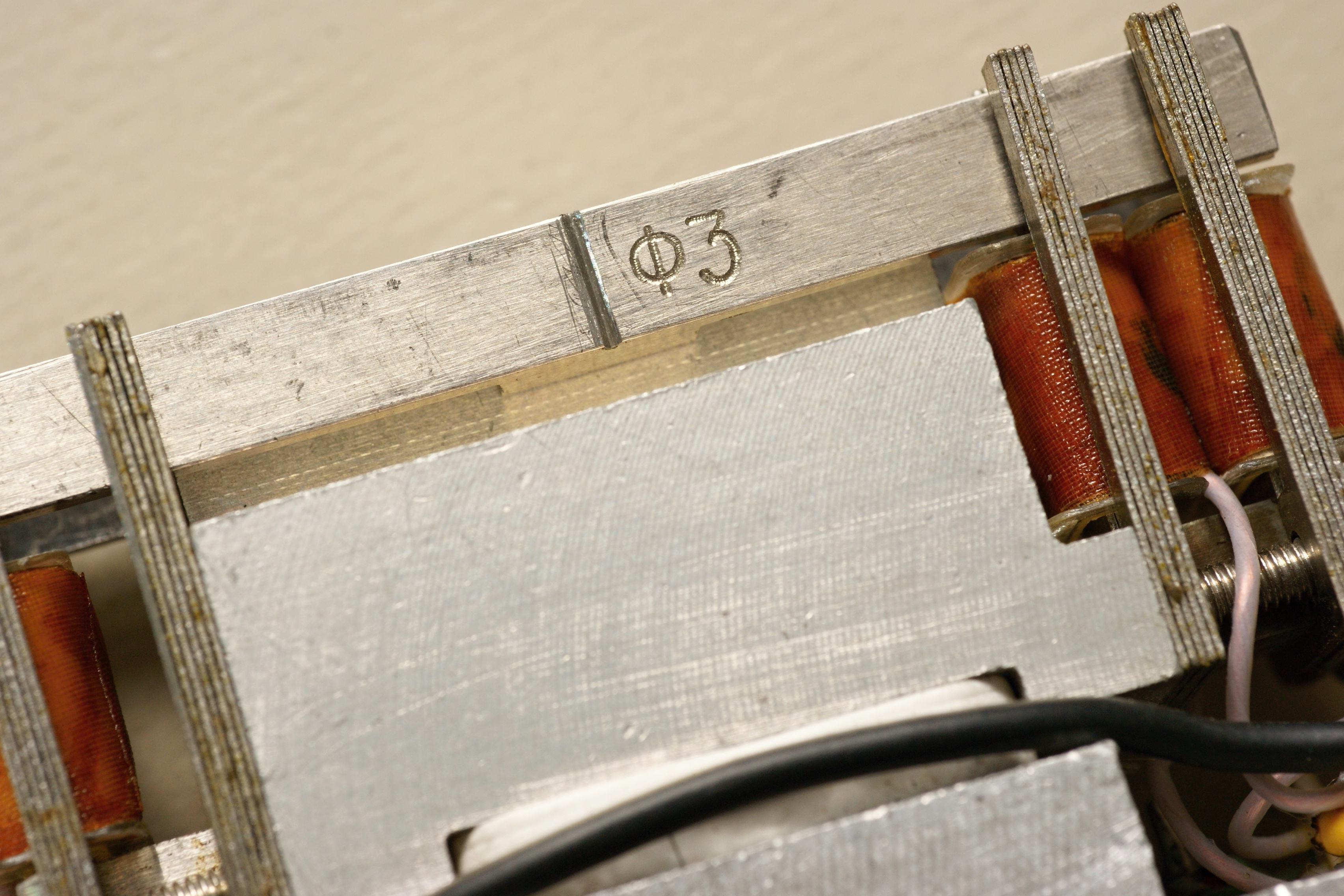

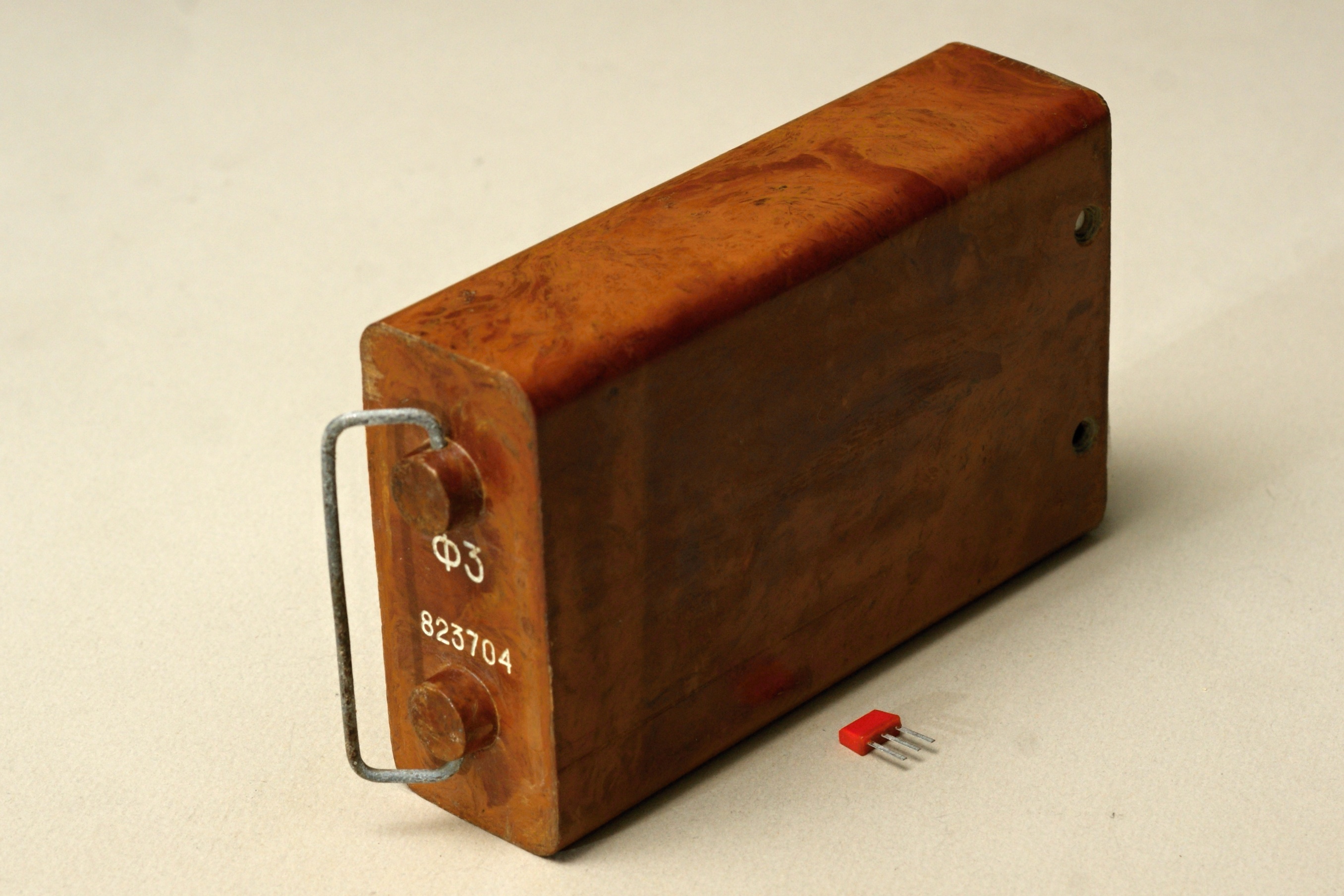

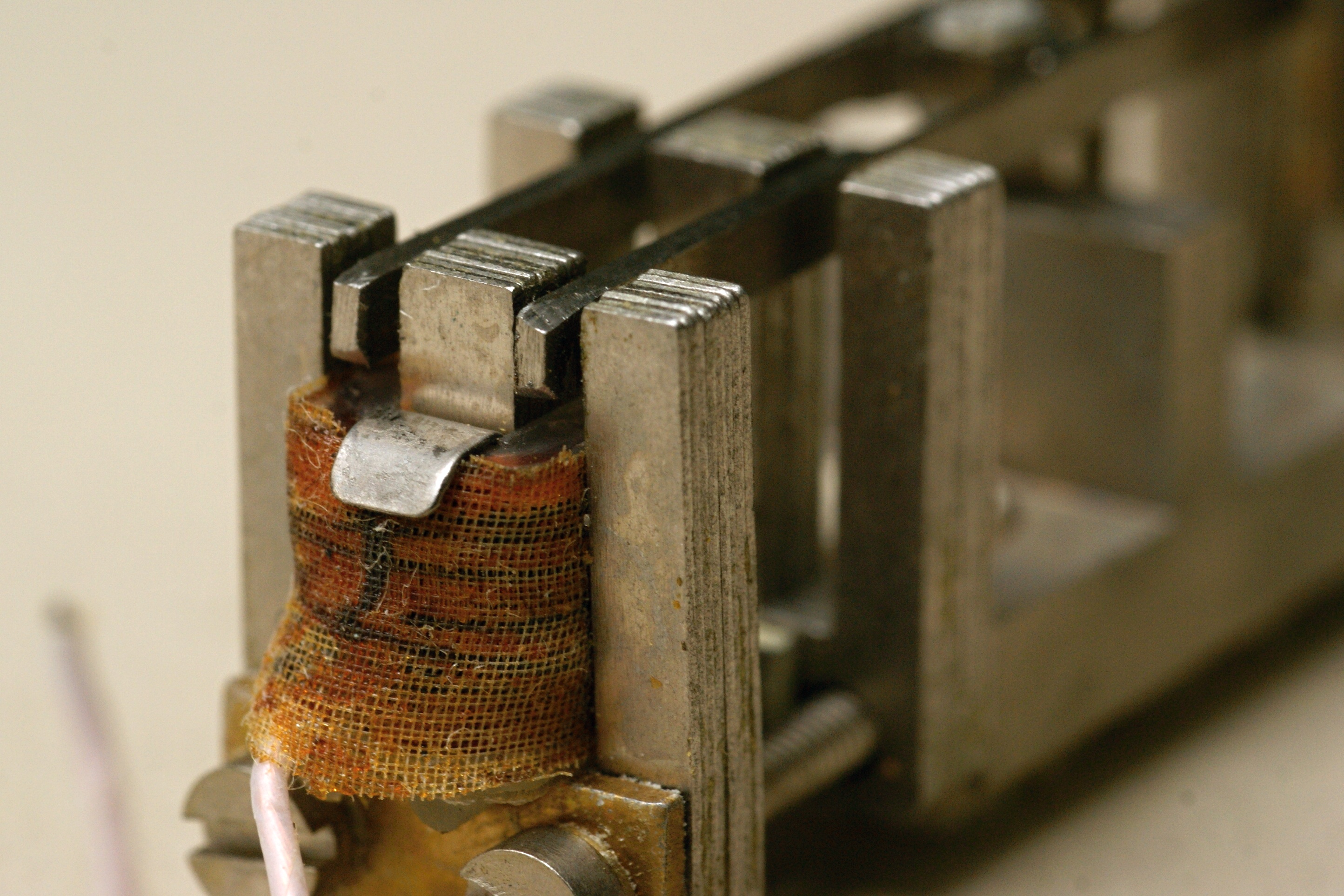

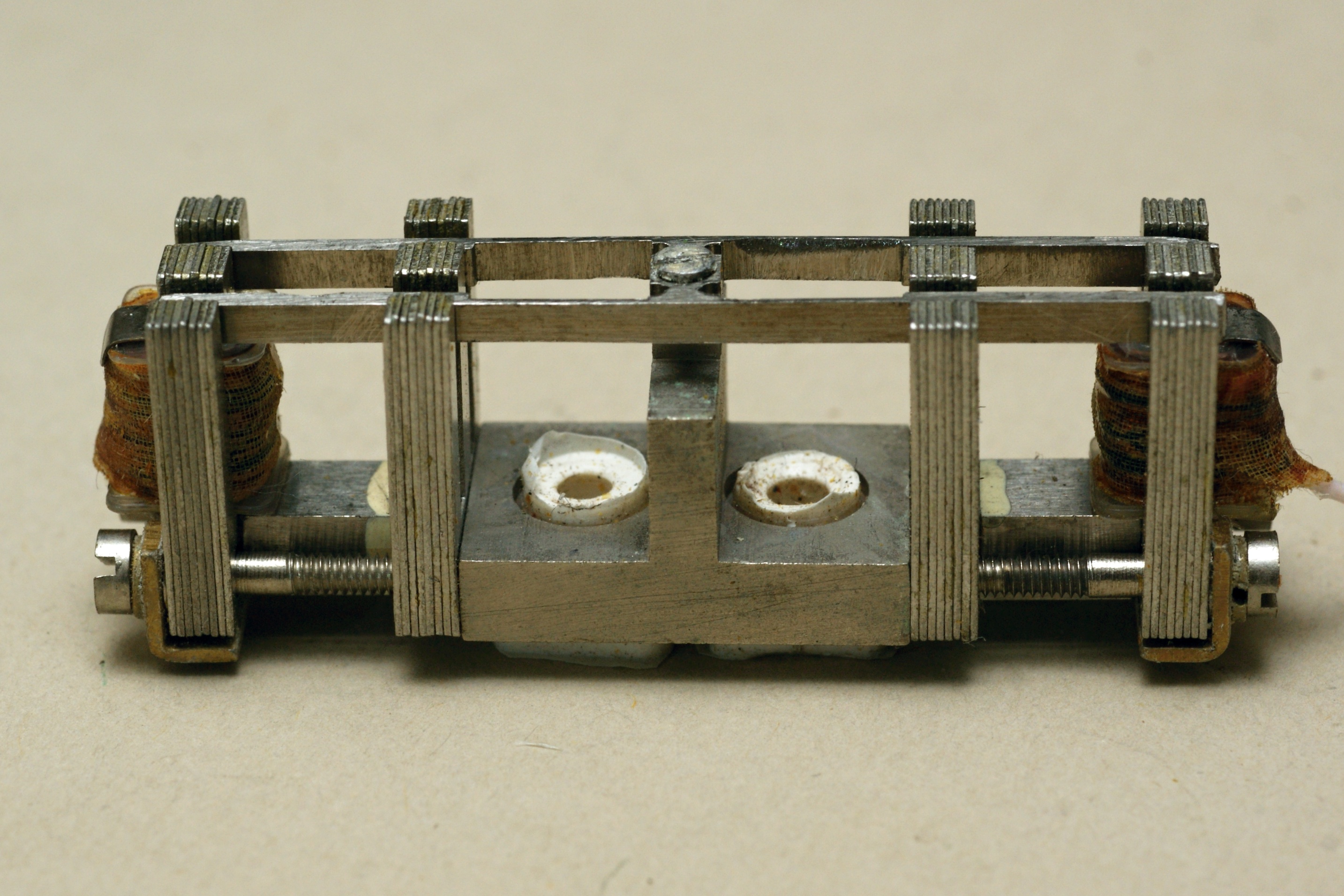

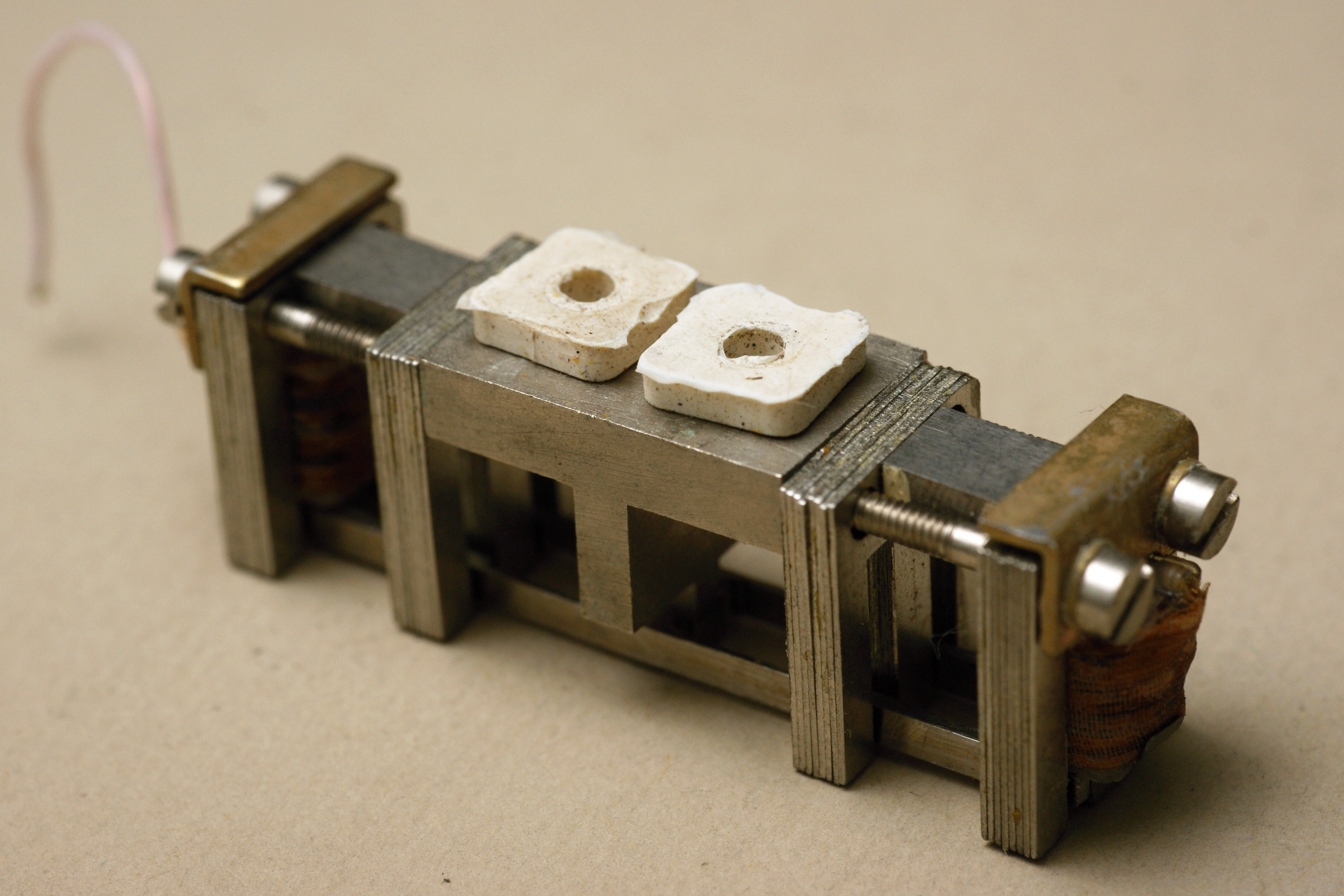

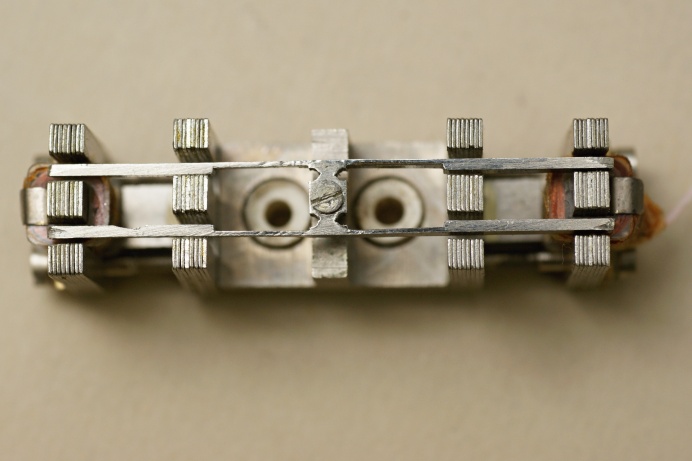

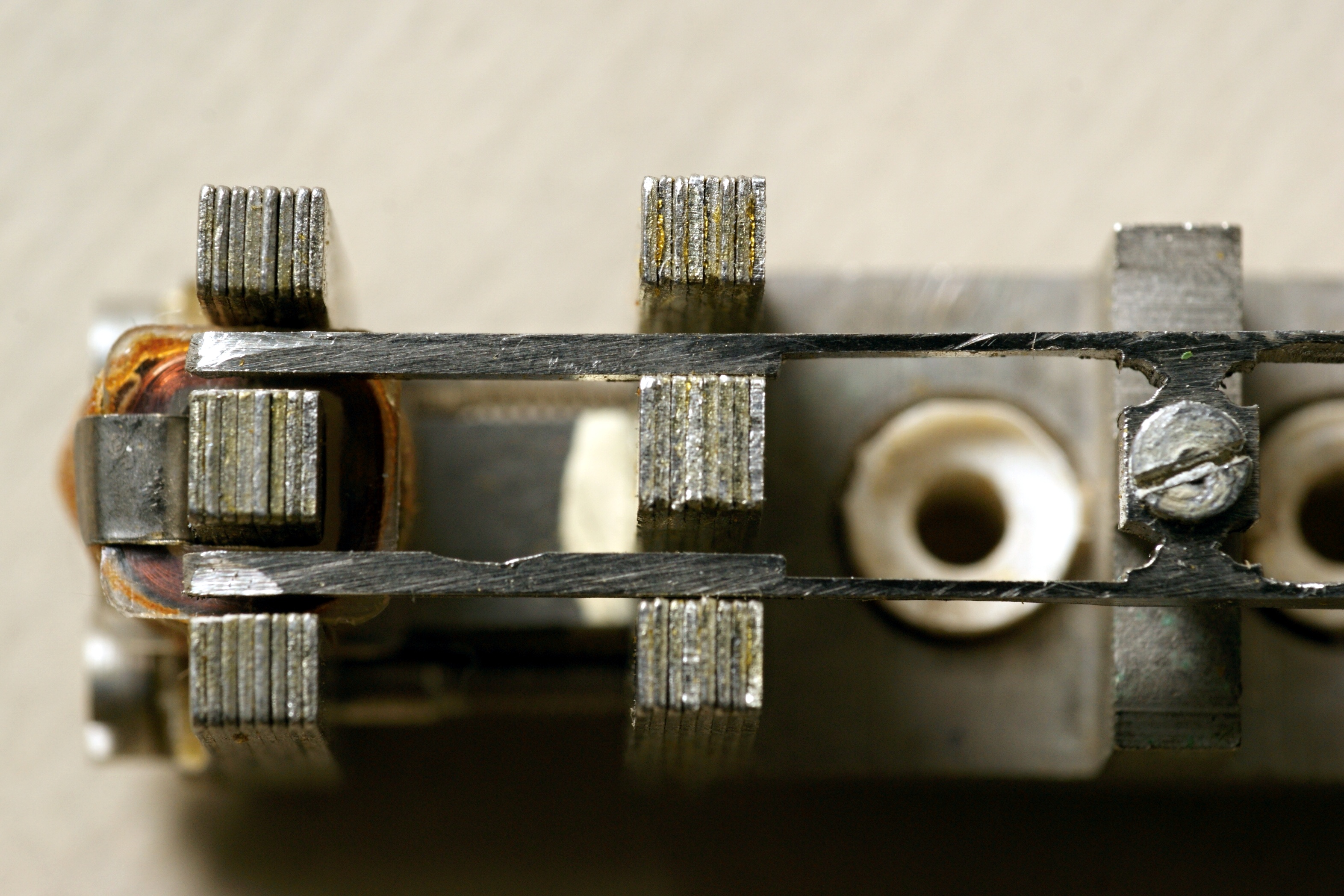

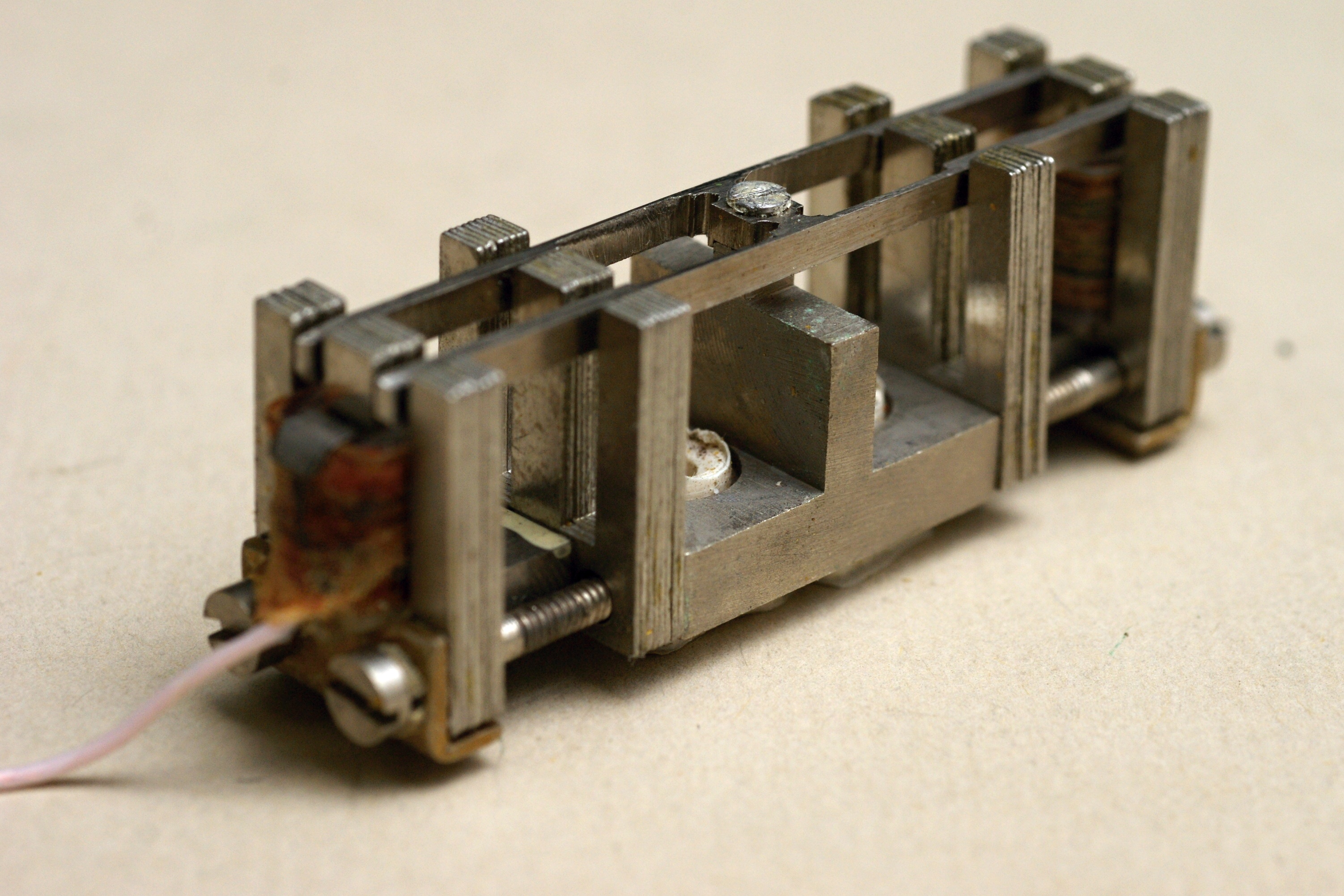

Ф3

Понятно, что "Ф3" это не его название, а скорее всего позиционный номер. Но надо ж его назвать хоть как-нибудь для начала...

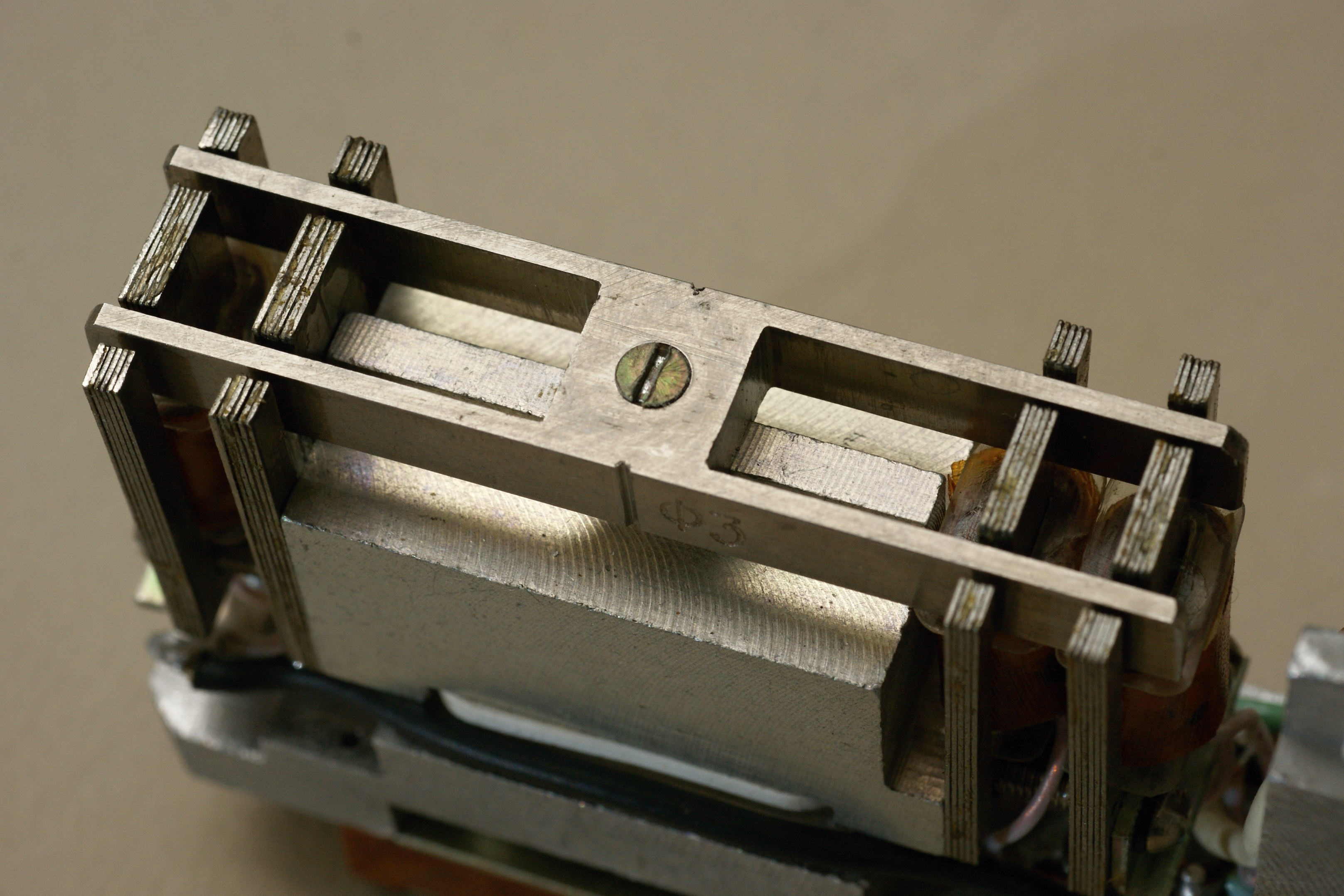

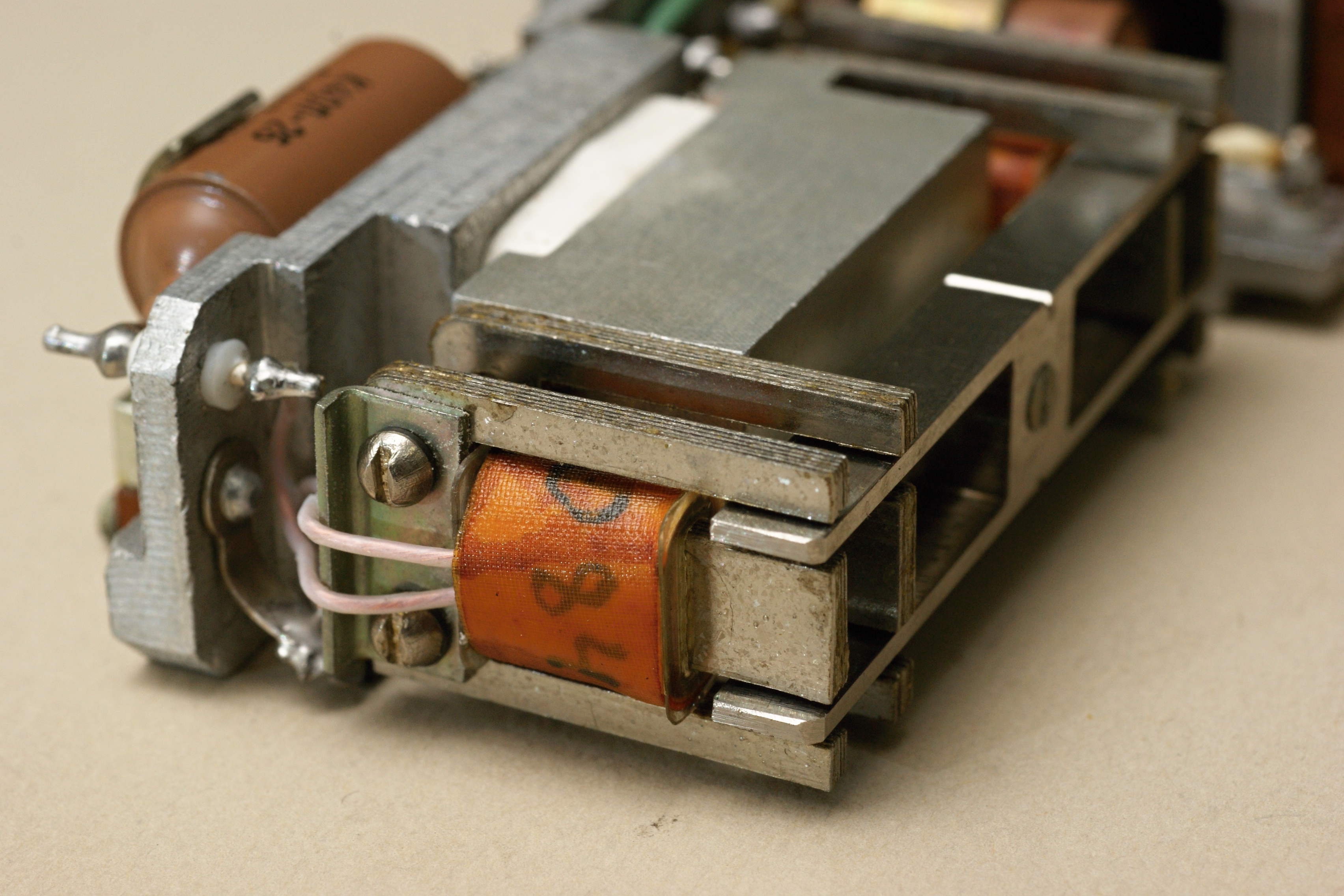

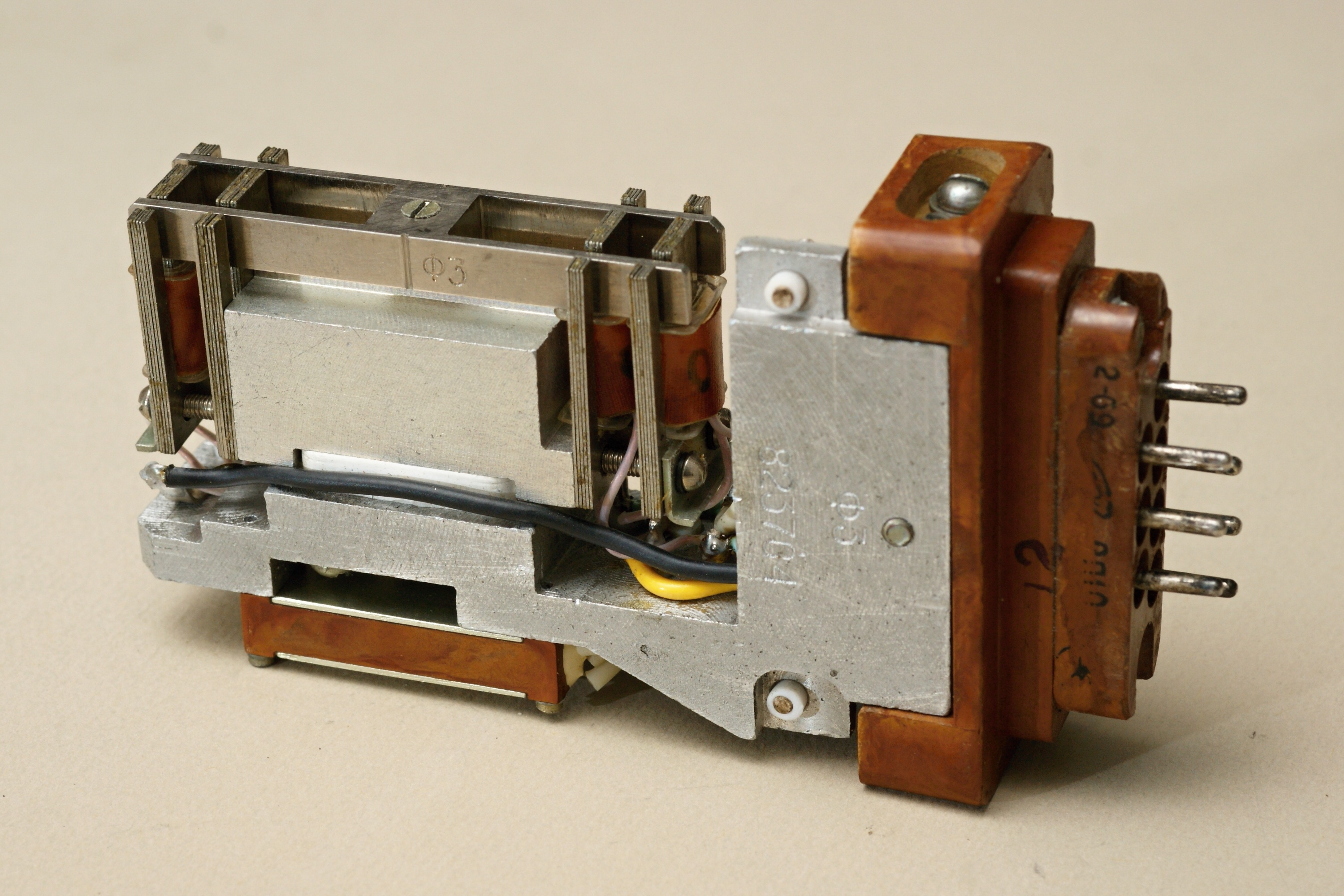

Весьма необычный ЭМФ, с Т-образным камертоном сложной формы. Общее исполнение намекает на то, что был целый набор таких фильтров - на разные частоты? - с возможностью оперативной замены. Я даже не буду строить предположения, в какой аппаратуре мог применяться подобный...

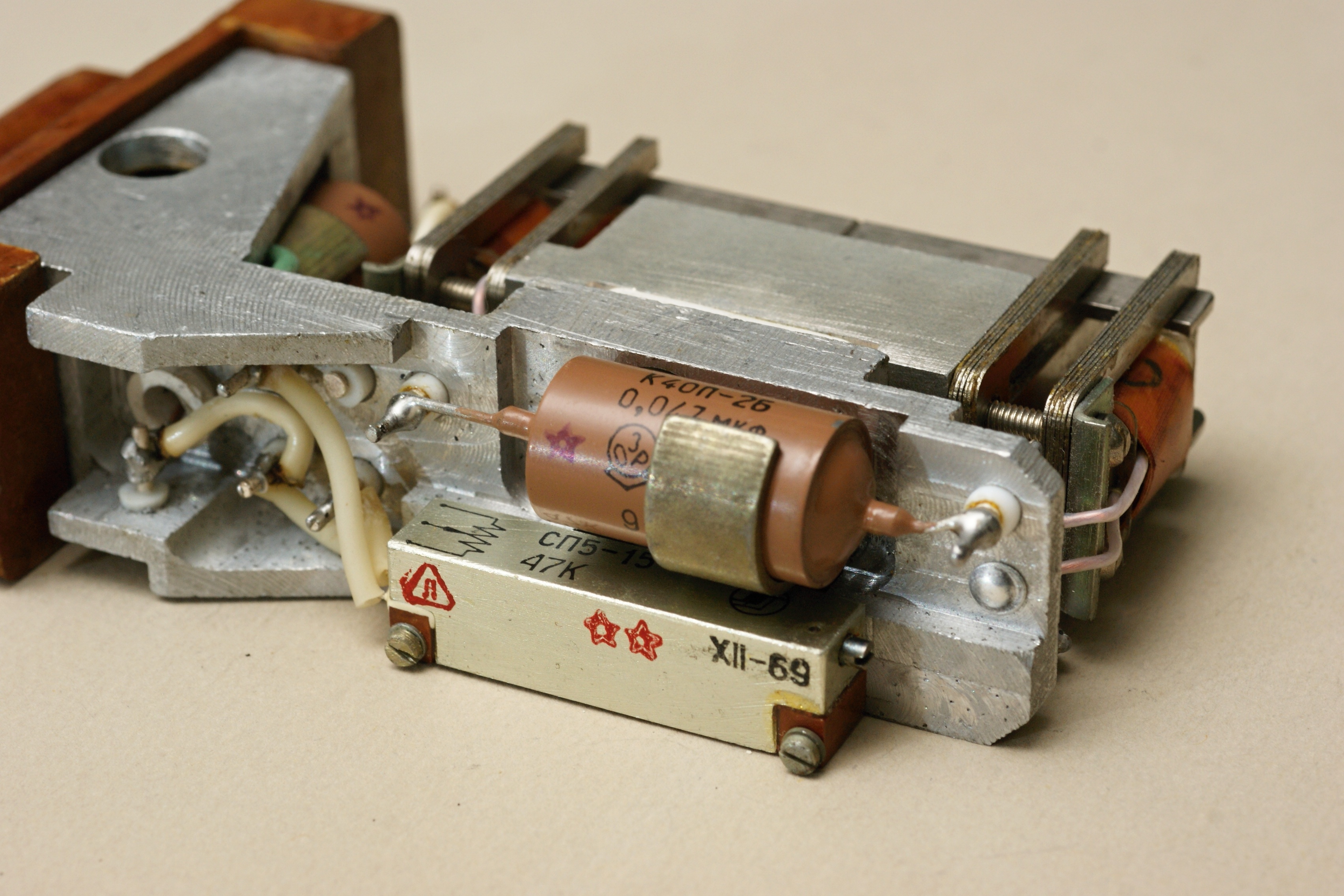

Понятно, что ни технических сведений, ни данных о производителе нет. Дату выпуска можно косвенно оценить по входящим в его состав комплектующим, получается 1969 год.

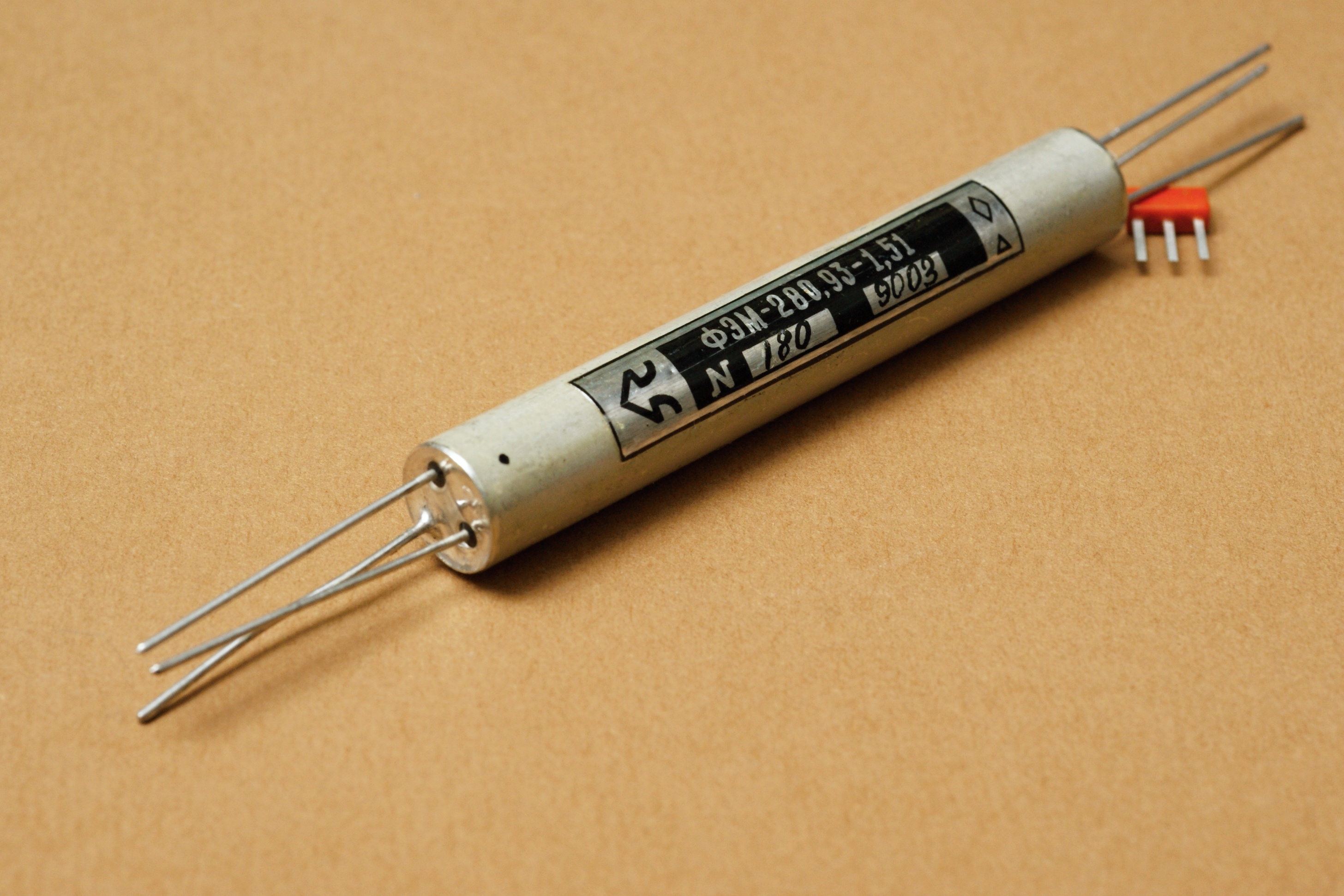

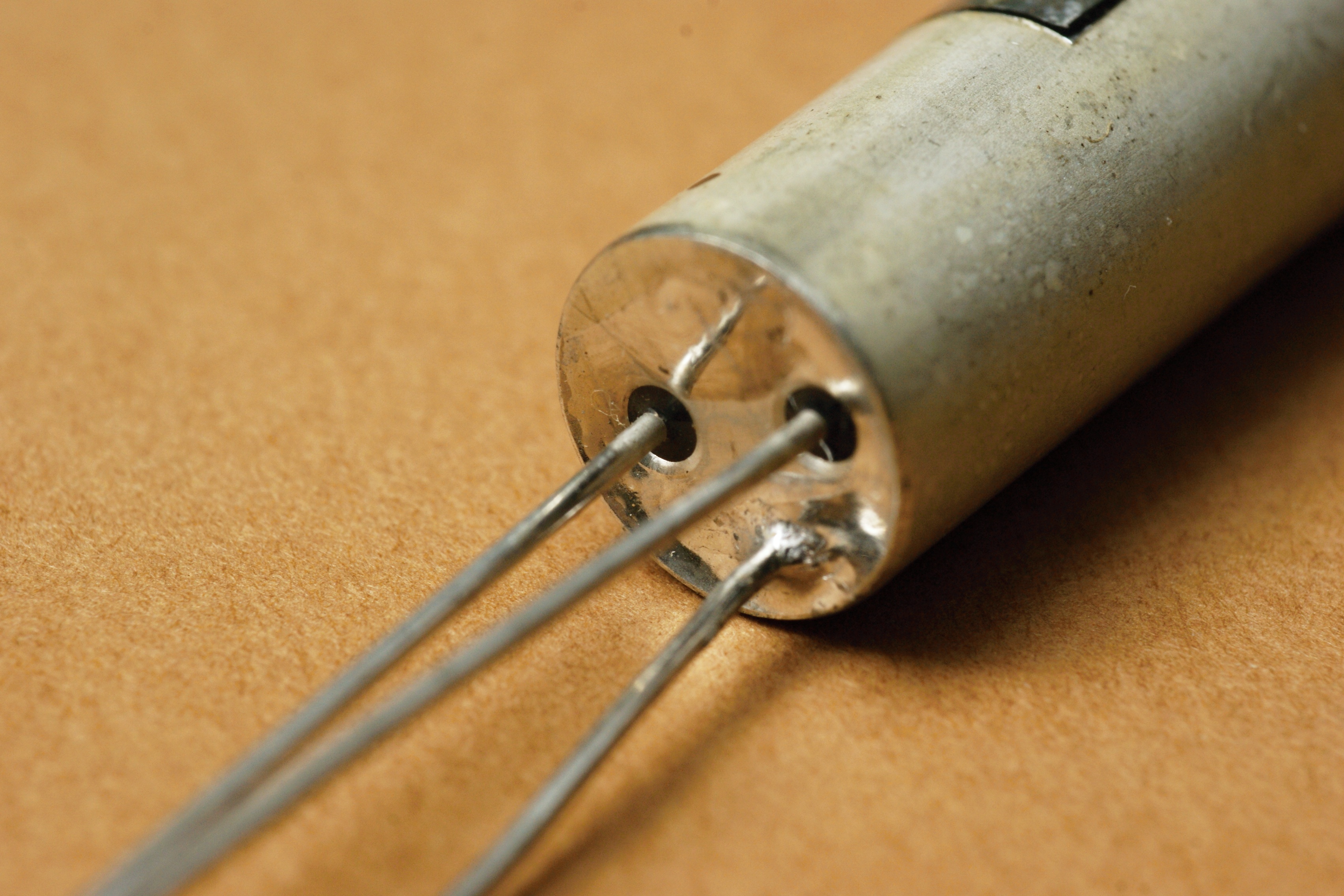

ФЭМ-280,93-1,51

Некий заказной ЭМФ, параметры которого прописаны в названии - номинальная частота 280,93 кГц, ширина полосы пропускания 1,51 кГц.

Производитель - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий).

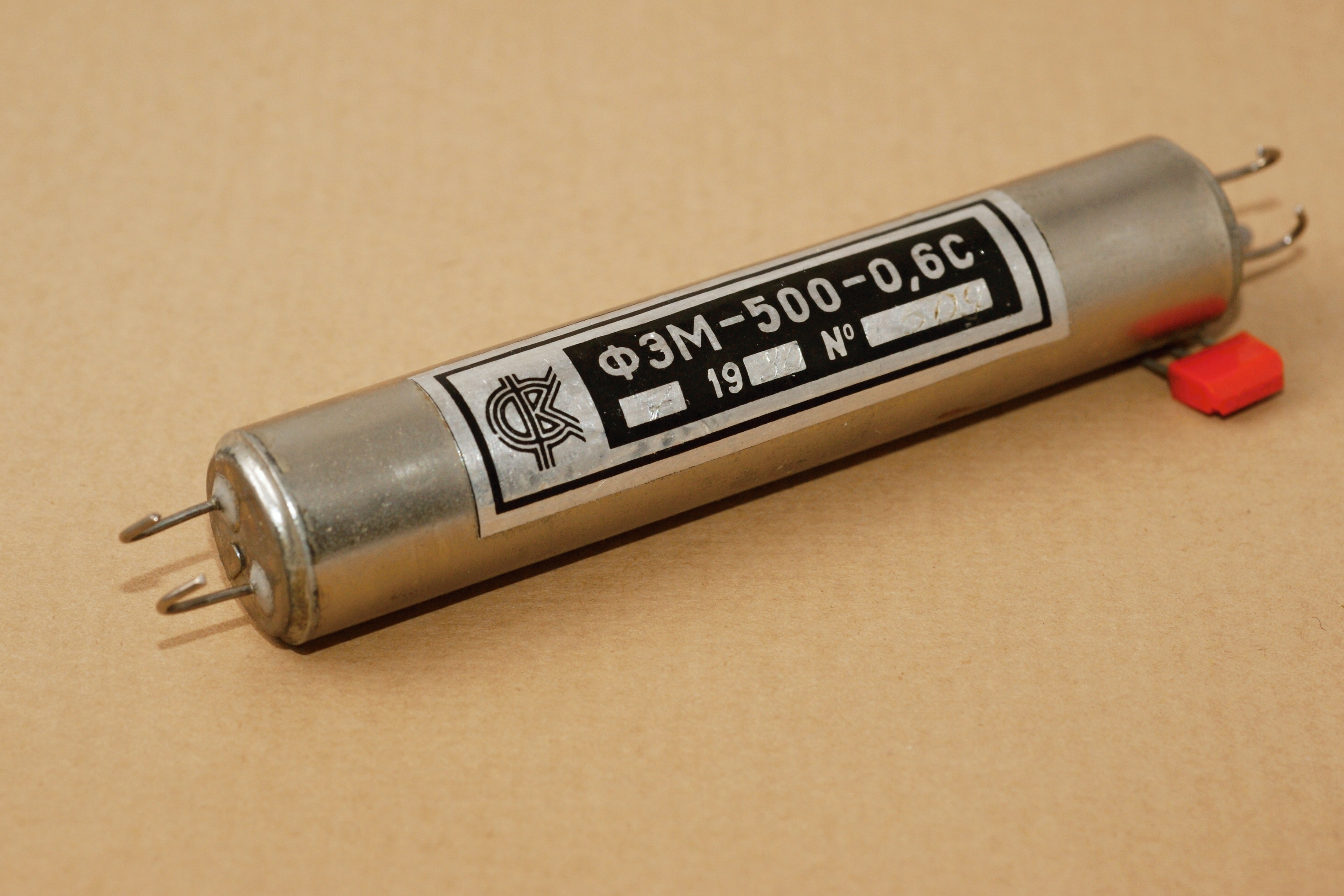

ФЭМ-500-0,6С

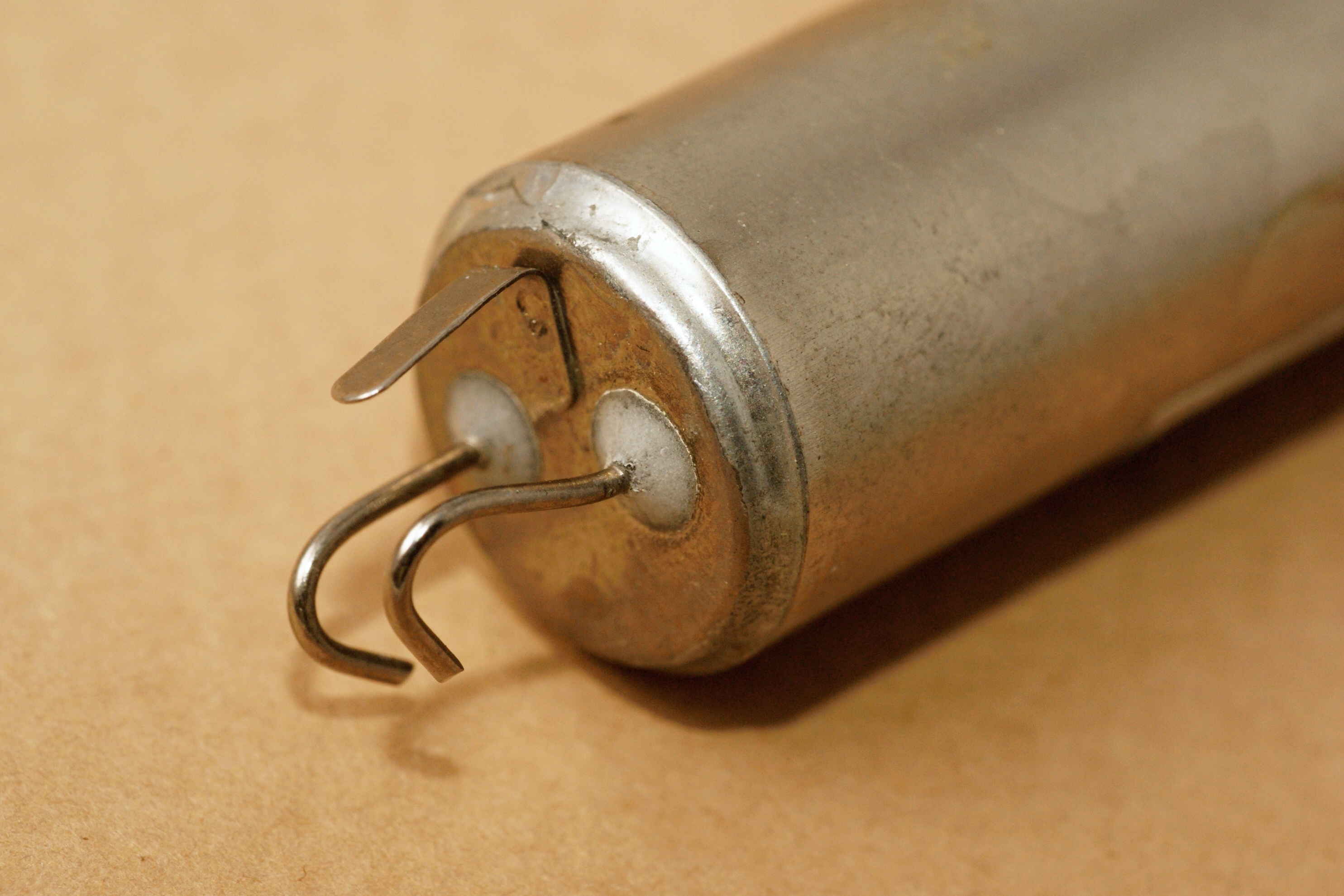

Электромеханический фильтр классического исполнения, с центральной частотой 500 кГц и шириной симметричной полосы пропускания 600 Гц (по уровню -3 дБ). Его обозначение и устаревшая конструкция с крючковыми выводами намекает на древнюю историю; разработан он явно не позднее 60-х годов.

Эти ЭМФ широко использовались в радиолюбительской практике и, в частности, входили в состав набора для радиолюбителей "Кварц-9".

Производитель фильтра - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий), а разработчиком было, скорее всего, научно-исследовательское отделение при зеленоградском заводе "Пьезоэлемент" (позднее ставшее НИИ "Элпа").

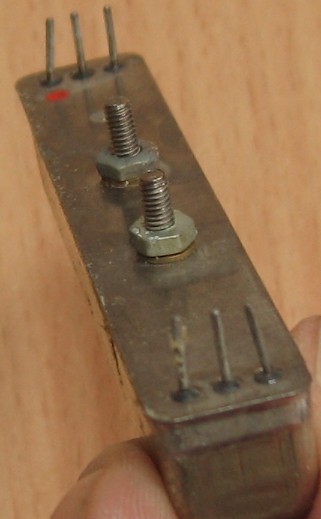

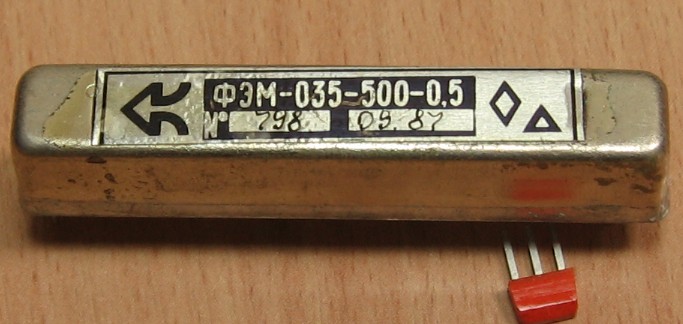

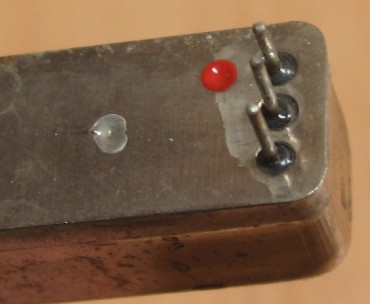

ФЭМ-035-500-0,5

Производитель - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий).

Электрические параметры

Центральная частота 500+0,2 кГц
Ширина полосы пропускания 0,5 кГц
Затухание в полосе пропускания не более 3 дБ
Номинальное входное/выходное сопротивление 75 кОм +10%
Емкость настройки входного/выходного преобразователей 50...120 пФ

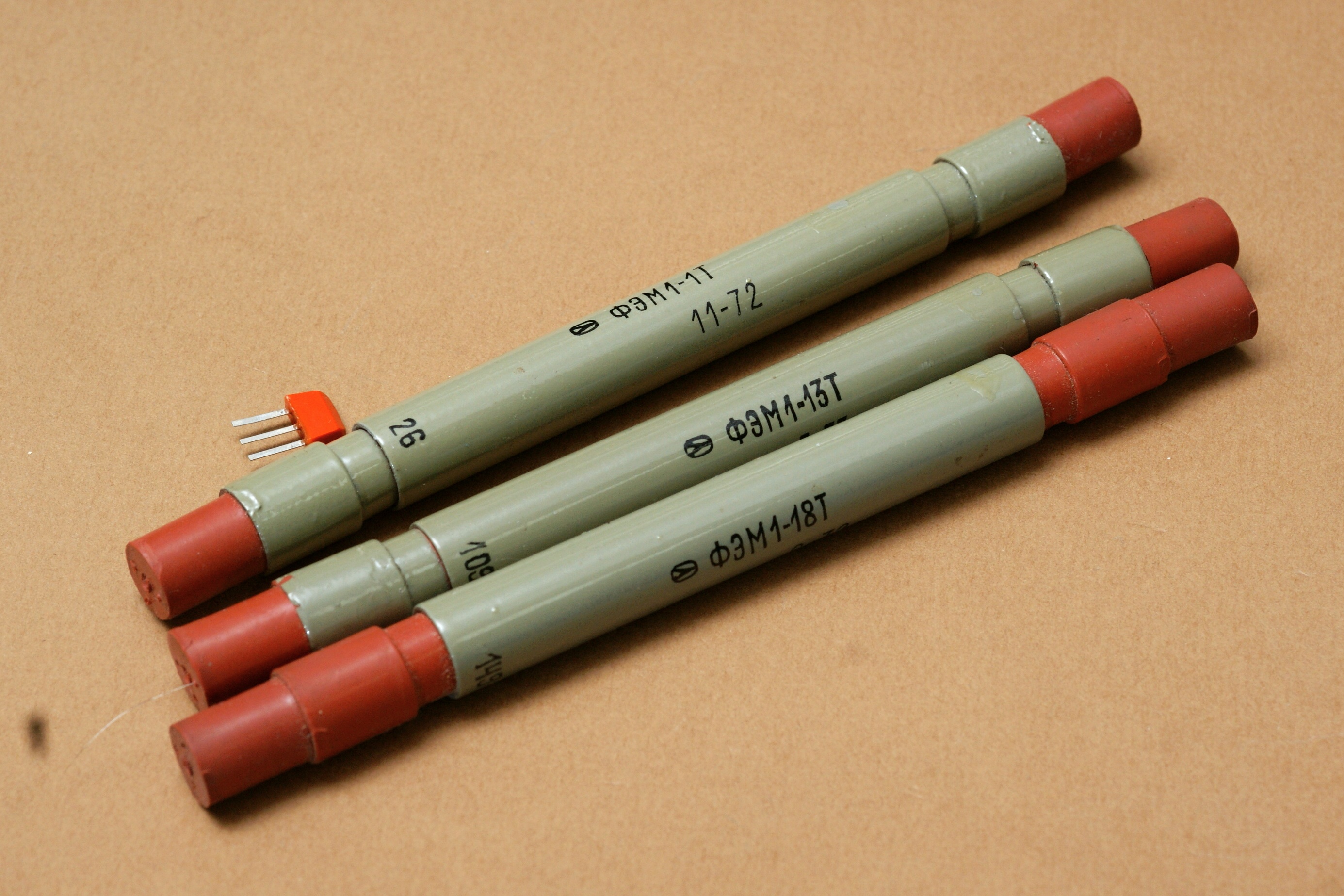

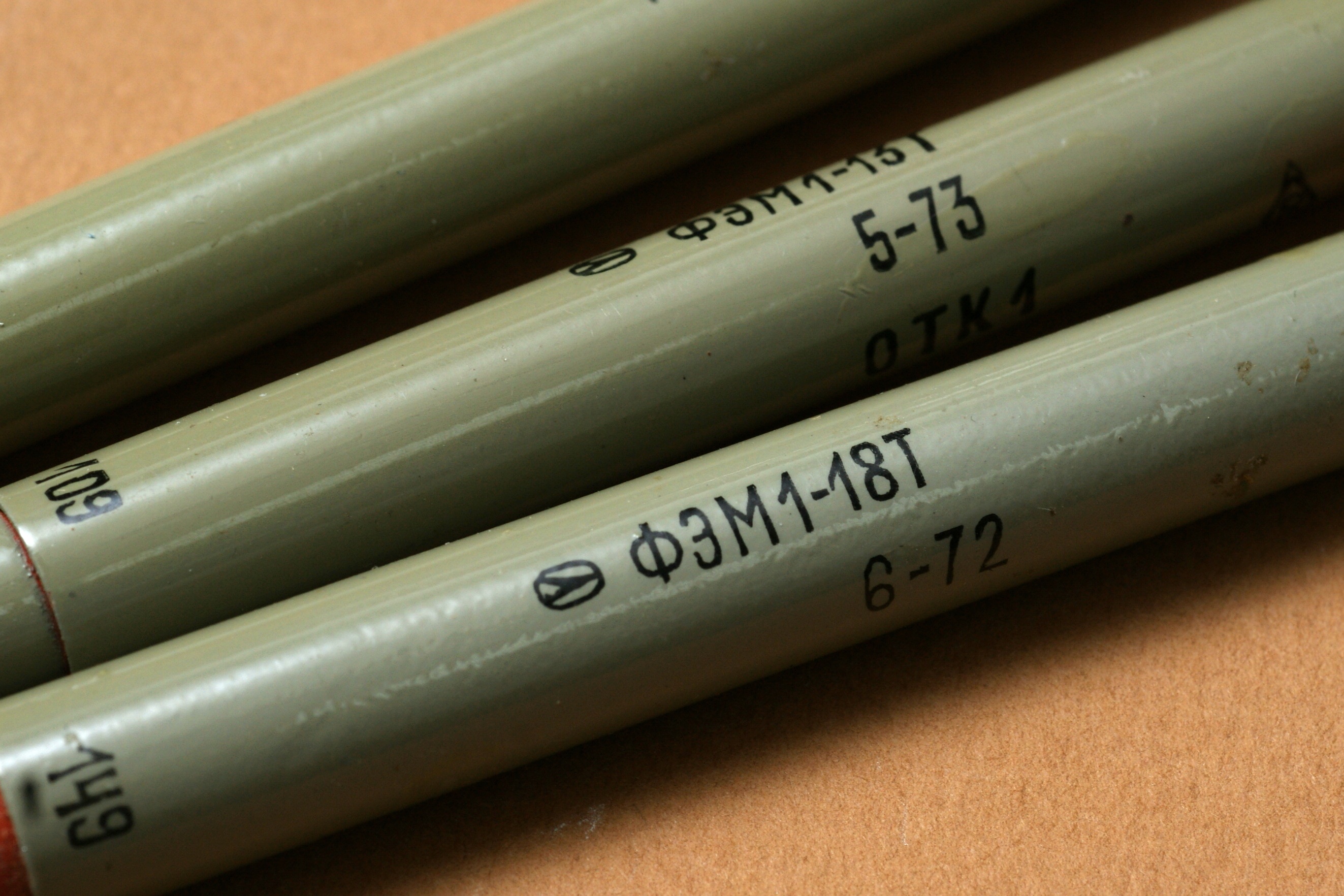

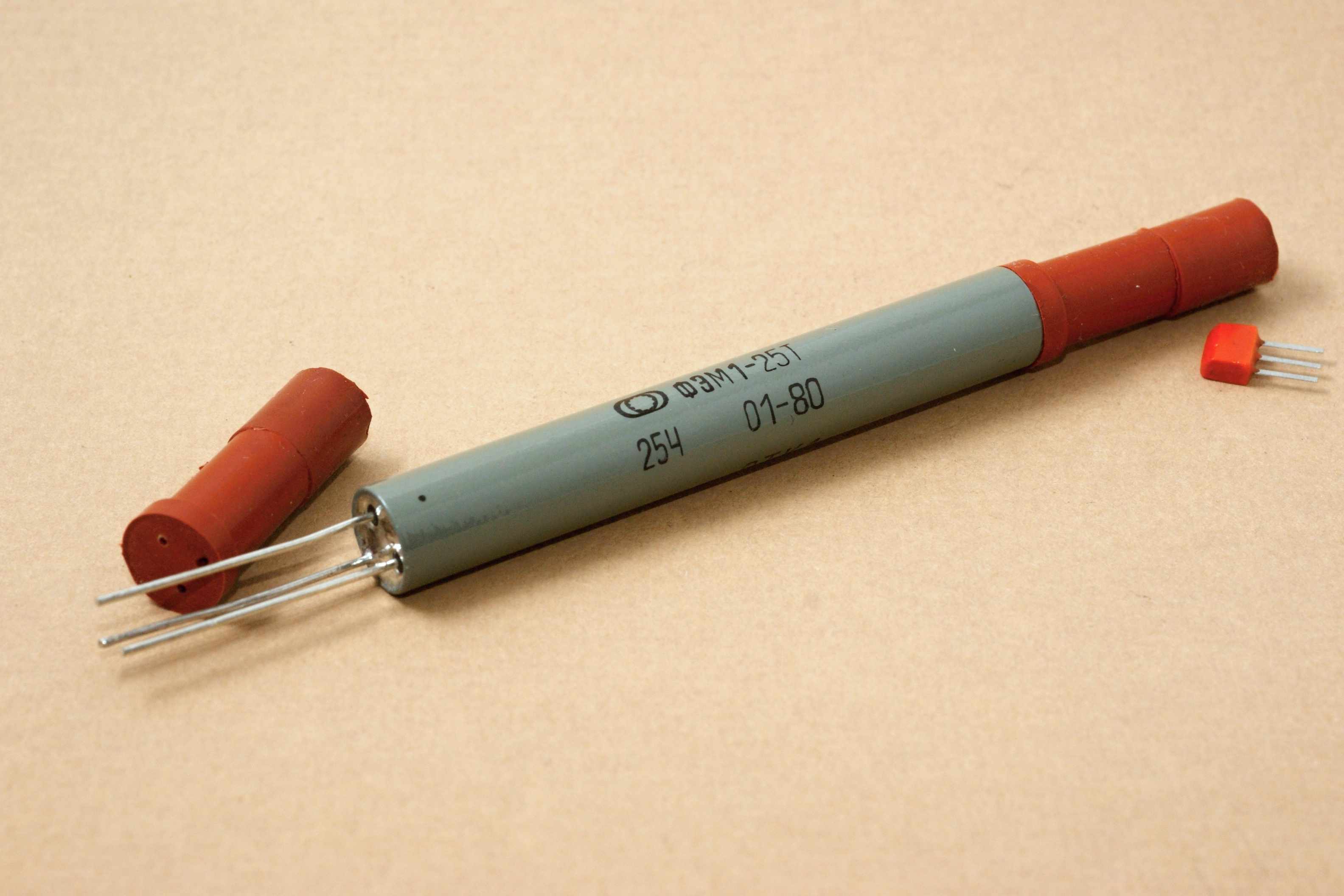

ФЭМ1-1Т ... ФЭМ1-25Т

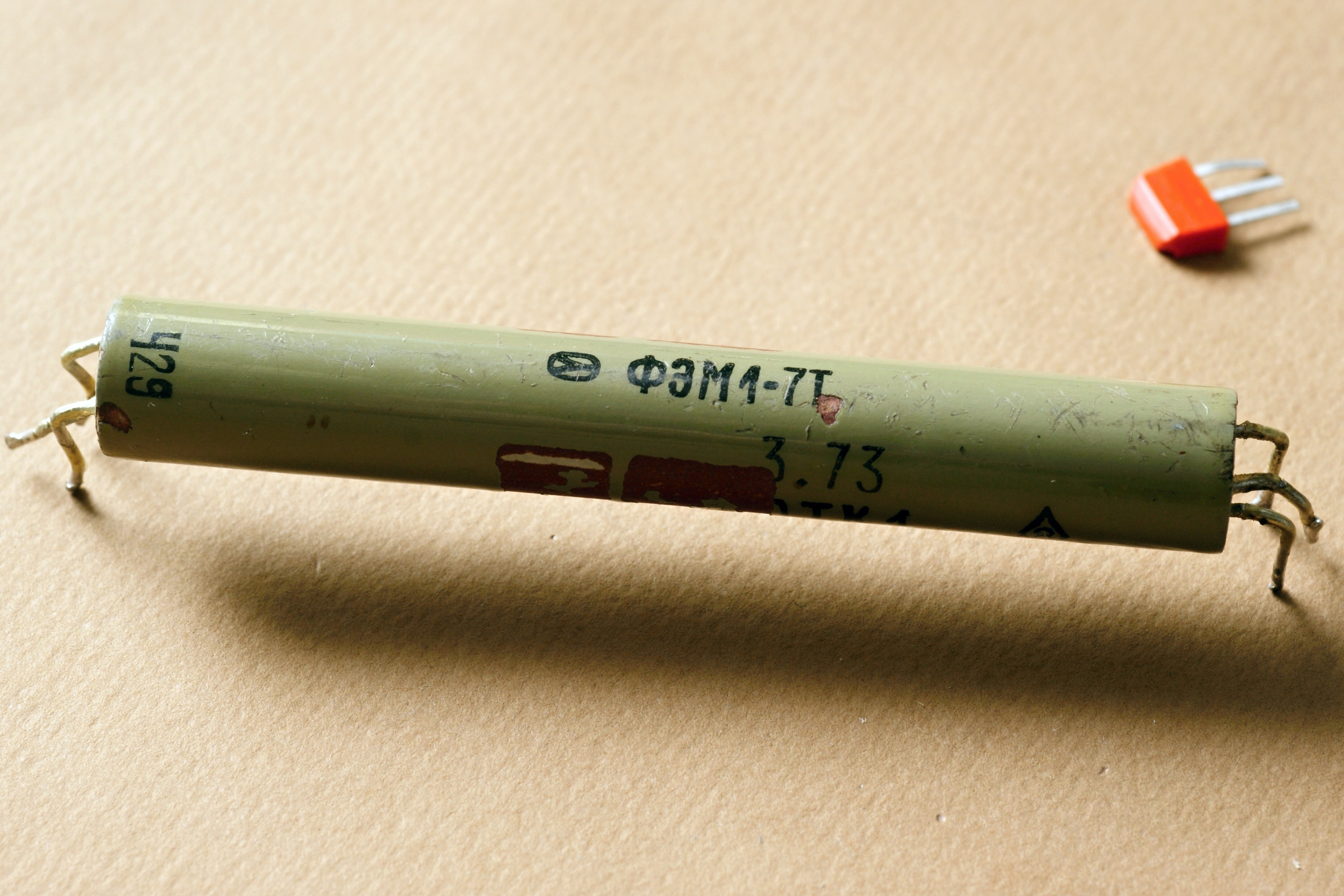

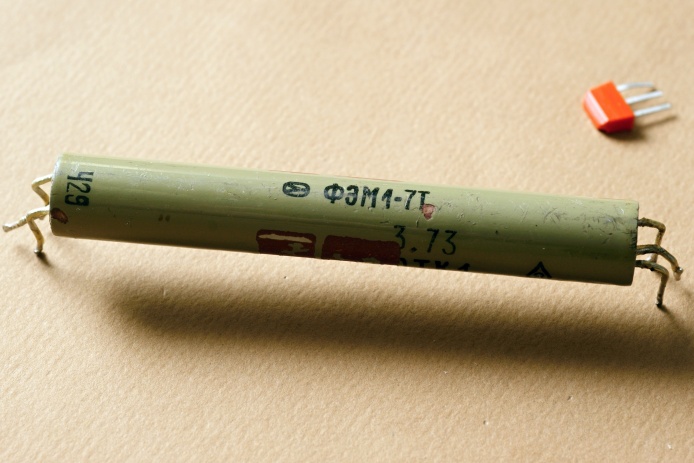

Подробных данных на эти цилиндрические ЭМФ нет, только упоминание о двадцати типах в диапазоне 300,4...310 кГц. Причем фактически их было больше, как минимум двадцать пять вариантов.

Производитель - опытный завод НИИ пьезотехники (он же, позднее, московский завод "Метеорит" при НИИ "Фонон").

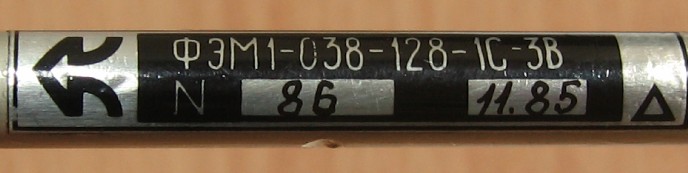

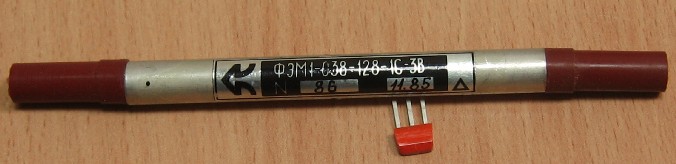

ФЭМ1-038-128-1С-3В

Электромеханический полосовой фильтр гантельного типа с магнитострикционными преобразователями. Справочный лист на него. В "Перечне изделий, разрешённых для применения ..." 1982 года от стоит с пометкой "изделия, не освоенные в производстве". Так что время его появления можно приблизительно оценить 1982-83 годами.

Производитель - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий).

Электрические параметры

Центральная частота 128+0,2 кГц
Ширина полосы пропускания 1 кГц
Затухание в полосе пропускания не более 3 дБ
Затухание при расстройке +10 кГц не менее 60 дБ
Номинальное входное/выходное сопротивление 7,5 кОм +10%

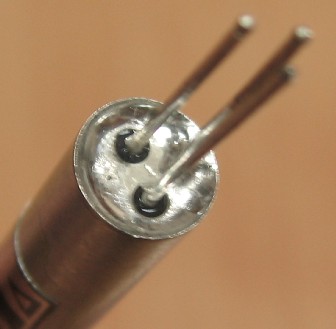

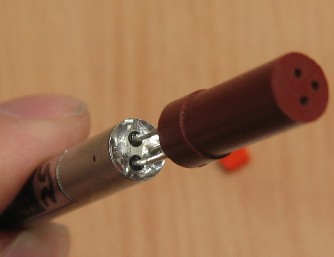

Выводы защищены гибкими резиновыми колпачками:

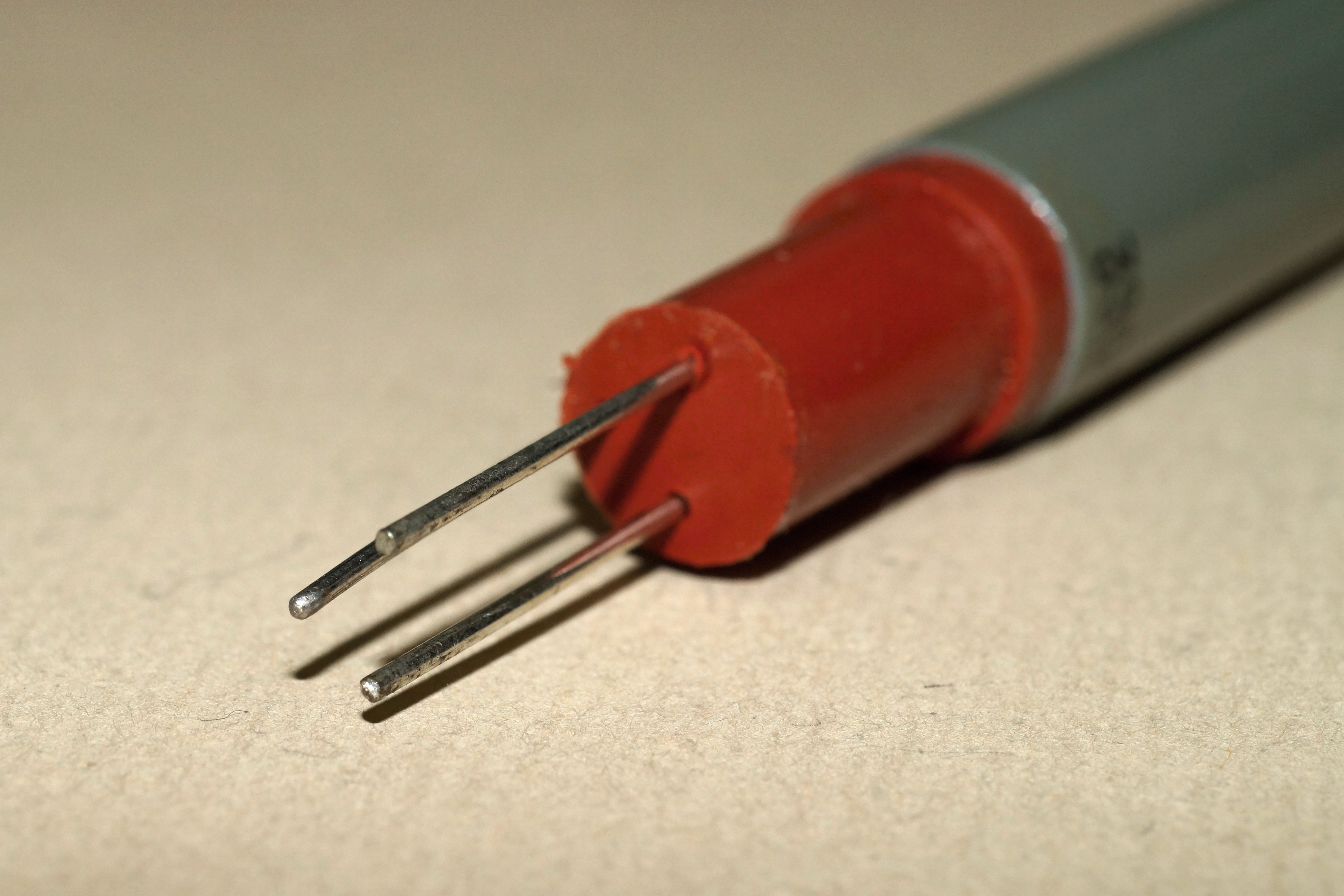

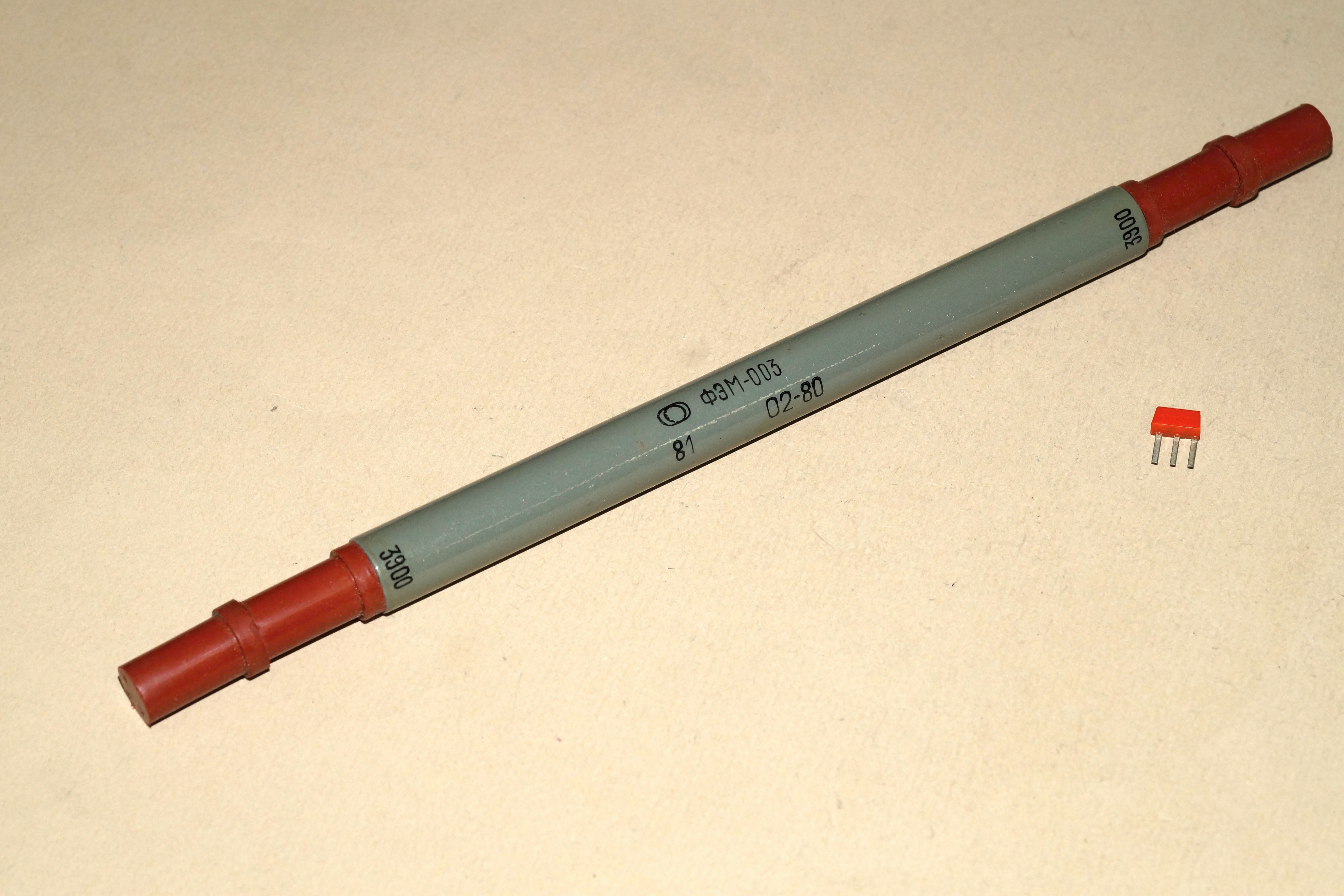

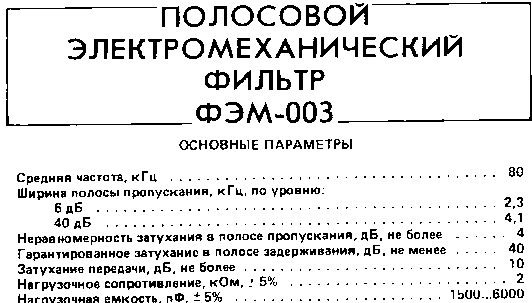

ФЭМ-003

ЭМФ ФЭМ-003

Относительно низкочастотный цилиндрический ЭМФ для индукционных систем связи под землёй, в шахтах ("Донец" и др.).

Производитель - московский завод "Метеорит" при НИИ "Фонон".

ЭМФ ФЭМ-003

ЭМФ ФЭМ-003

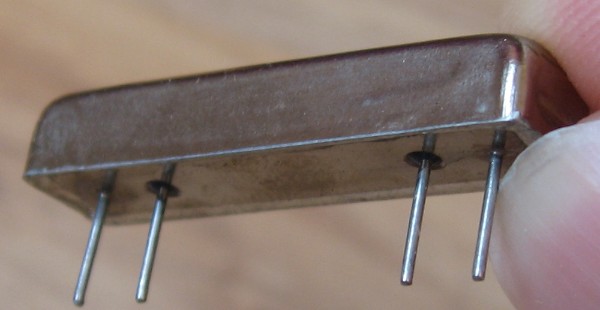

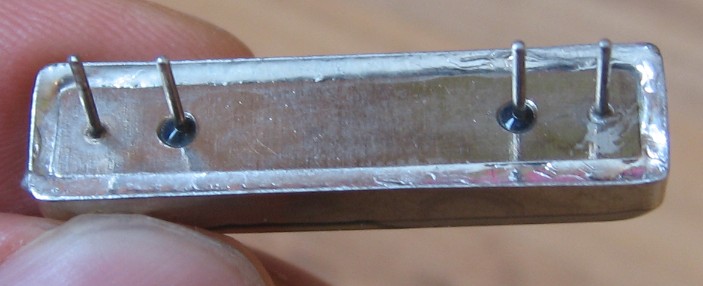

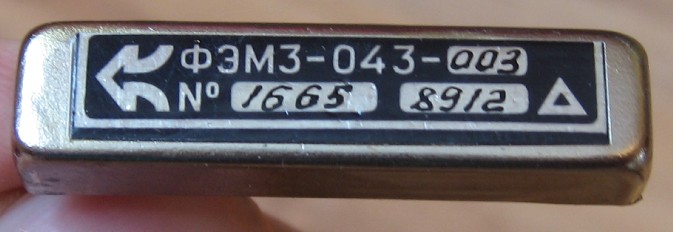

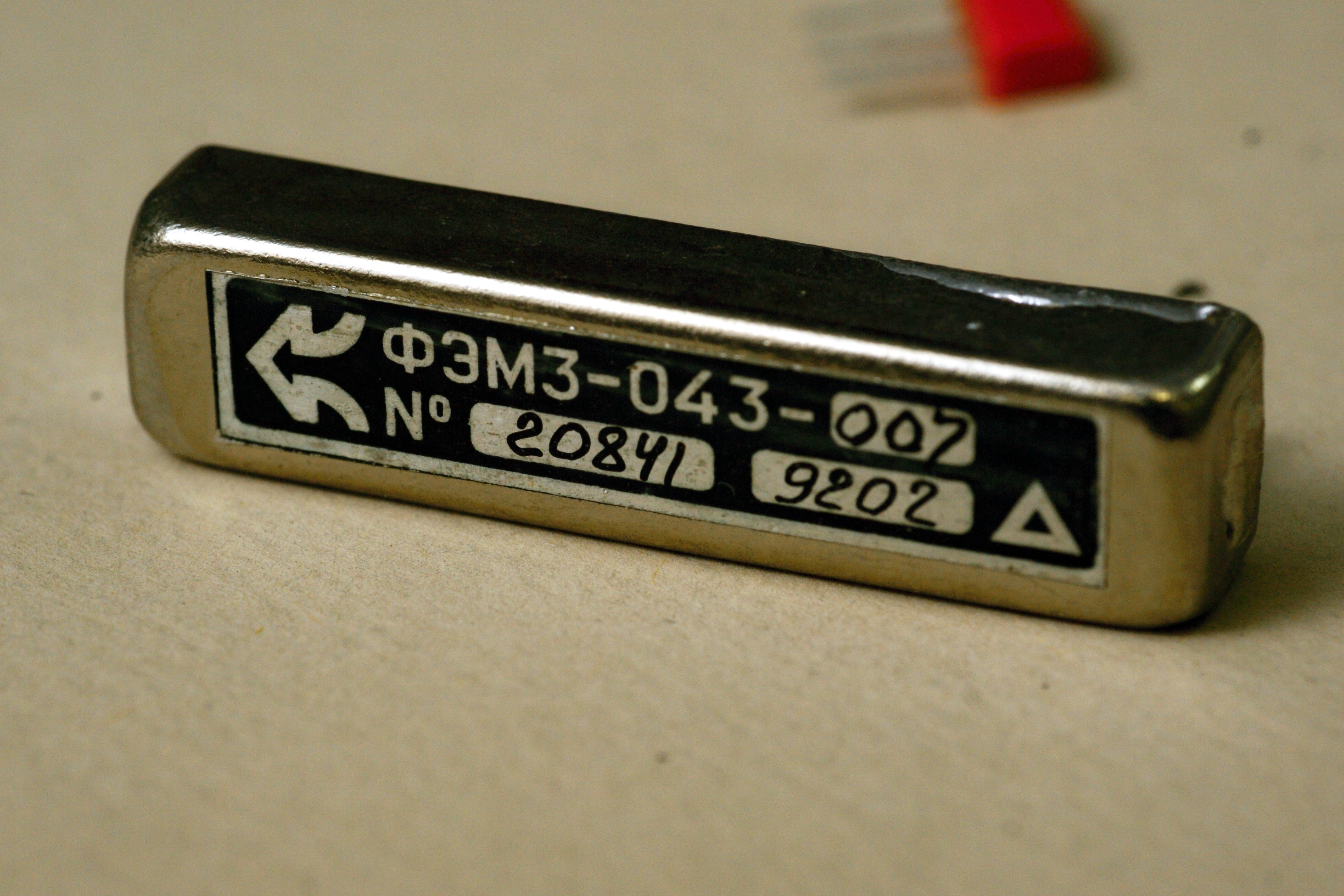

ФЭМ3-043-003

На этот фильтр данных у меня маловато. Номинальная частота 1450 Гц, ширина полосы пропускания 16-34 Гц. Судя по названию - камертонной конструкции, с пьезопреобразователями. Применялись в милицейских рациях "Волна". Производитель - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий).

ФЭМ4-008-305-1,1С-2

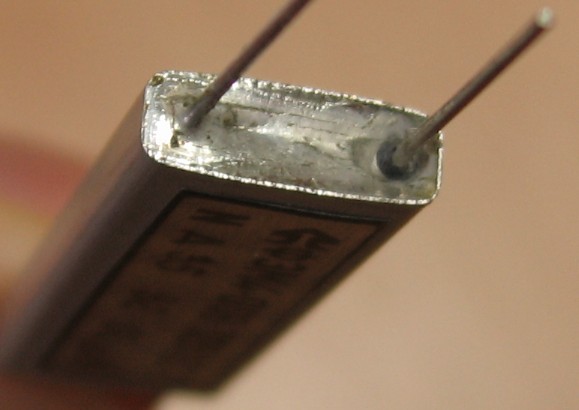

Пластинчатый электромеханический полосовой фильтр с пьезокерамическими преобразователями. Справочный лист на него. Производитель - Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод, в настоящее время не работающий).

Электрические параметры

Центральная частота 305+0,06 кГц
Ширина полосы пропускания 1,1+0,12 кГц
Затухание в полосе пропускания не более 3 дБ
Затухание при расстройке +10 кГц не менее 55 дБ
Входное напряжение не более 1 В
Номинальное входное/выходное сопротивление 5,1 кОм +10%
Емкость настройки входного/выходного преобразователей не более 50 пФ

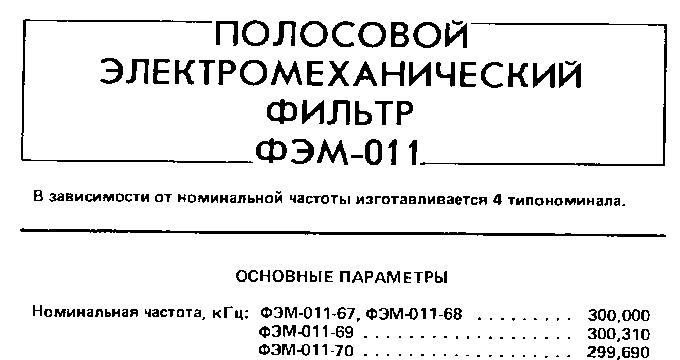

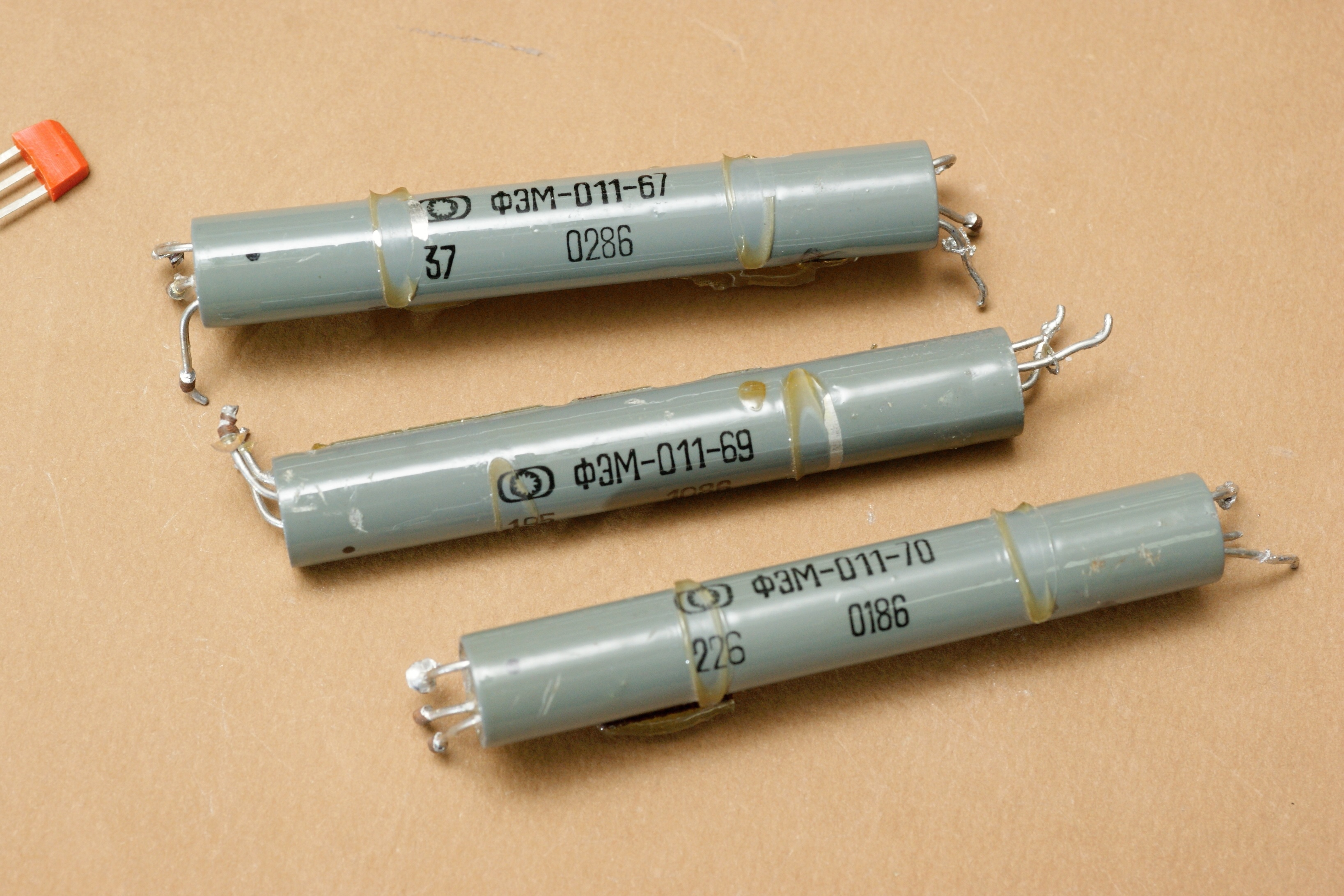

ФЭМ-011-67 ... ФЭМ-011-70

Семейство цилиндрических ЭМФ с центральной частотой в районе 300 кГц и шириной полосы пропускания 600/1250 Гц.

Производитель - московский завод "Метеорит" при НИИ "Фонон".

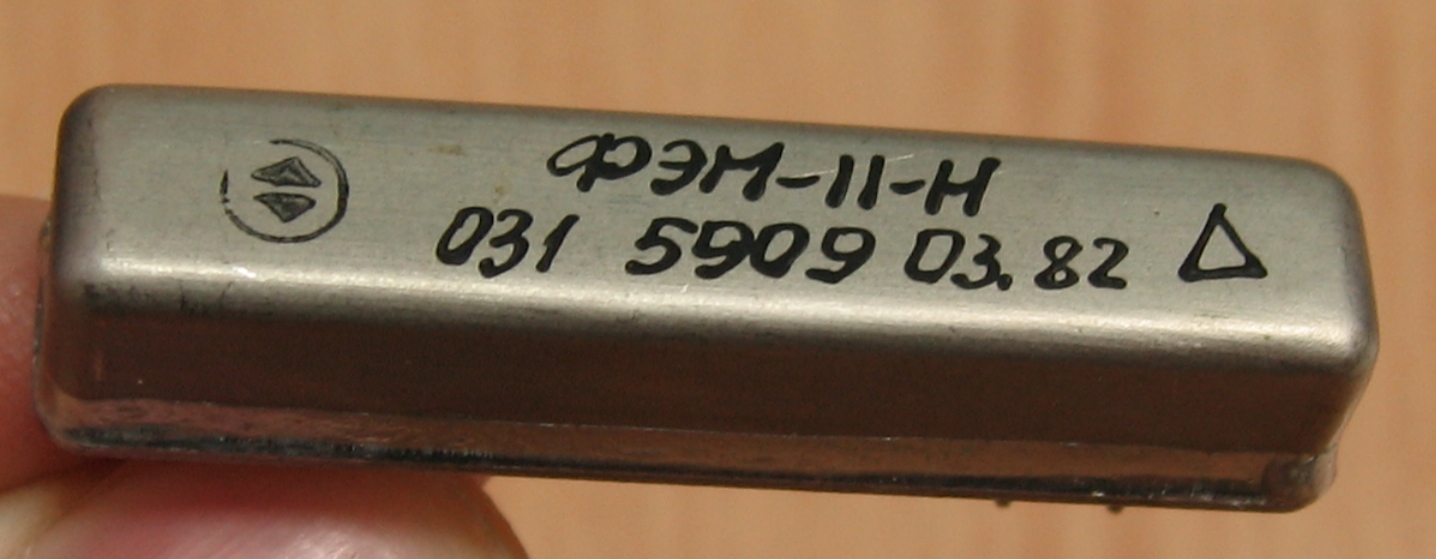

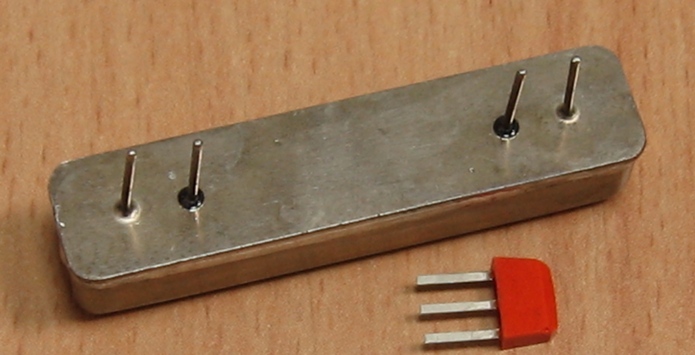

ФЭМ-11-Н-031 (ЭМФП ШИ2.067-814.031)

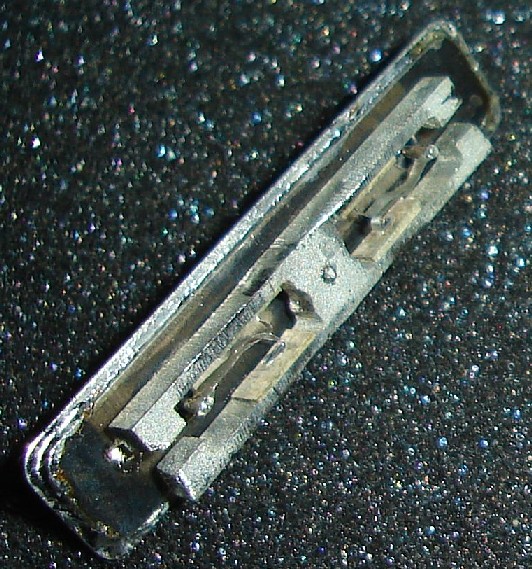

Интересный низкочастотный фильтр, с камертонными резонаторами.

Двойственность названия вызвана тем, что на самом фильтре написано одно (возможно, это сокращенный вариант), а в паспорте другое. Ошибка исключена, фильтры с паспортами - из заводской упаковки.

В справочниках таковых не числится. Если бы не паспорт, то и найти какие-либо данные было бы трудновато...

Производитель - Московский опытный завод "Пьезо" (ныне АО "Пьезо").

Применялись в системе частотного разделения каналов дистанционного управления/контроля курсовых и глиссадных радиомаяков системы СП-75.

Электрические параметры

Центральная частота 2056,5 Гц
Ширина полосы пропускания 15 Гц
Затухание в полосе пропускания 9,9 дБ
Затухание при расстройке +34 Гц 24,7 дБ


(фото с форума Портативное ретрорадио)

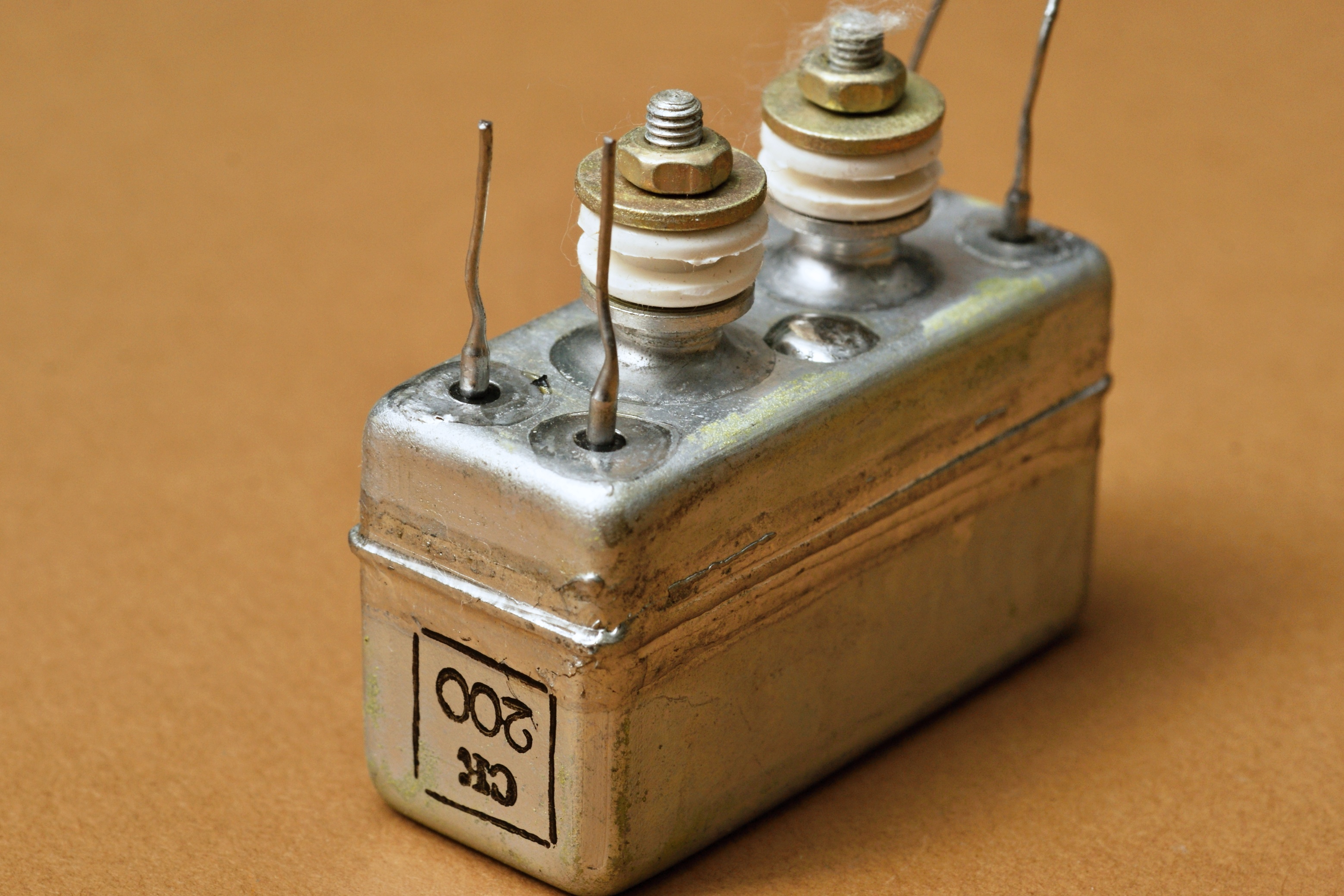

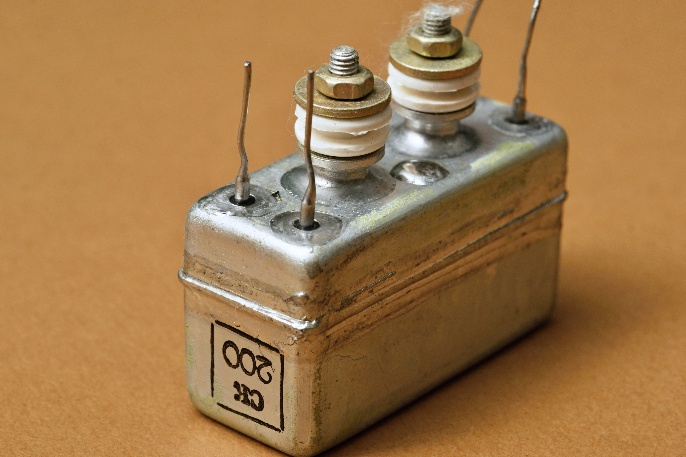

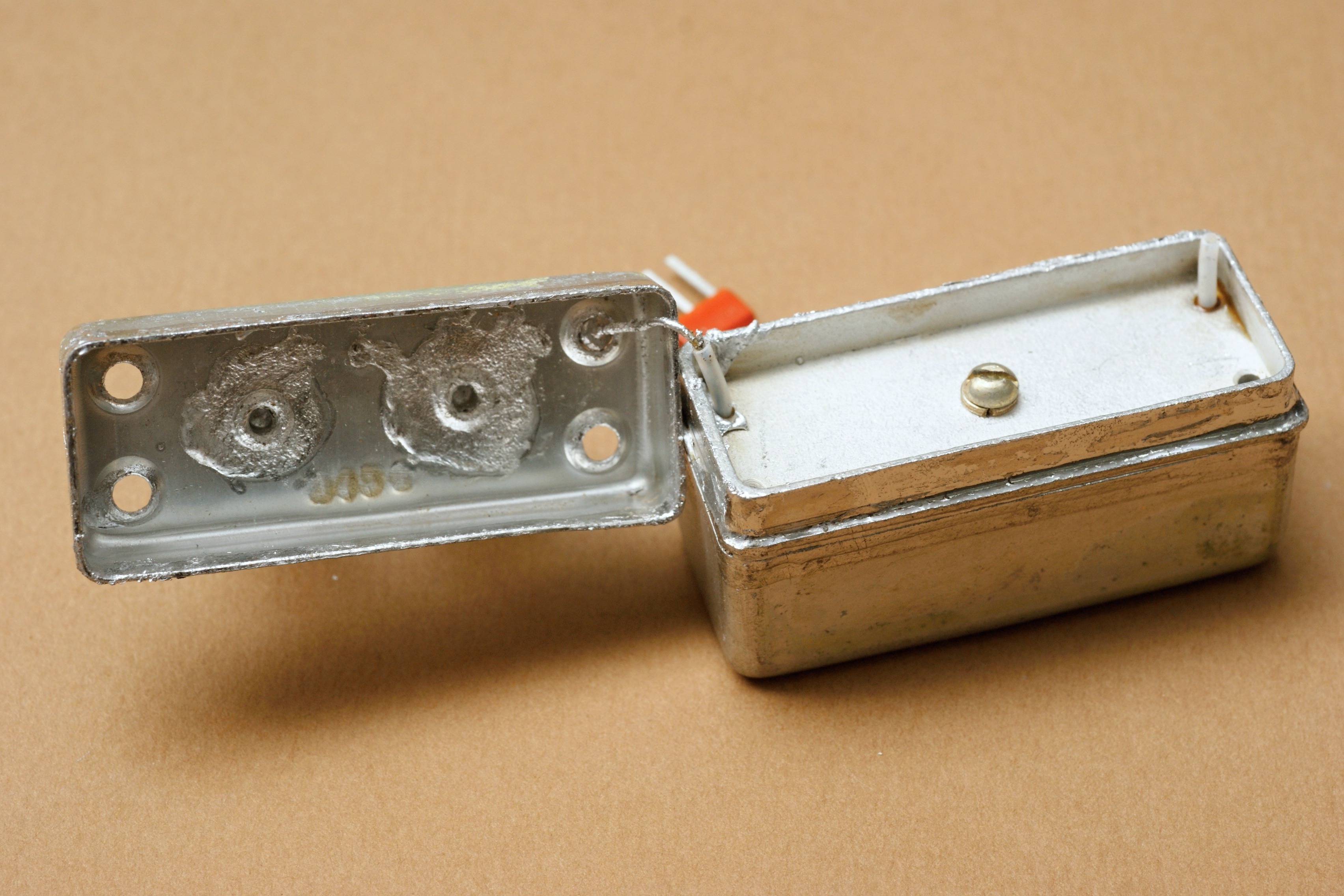

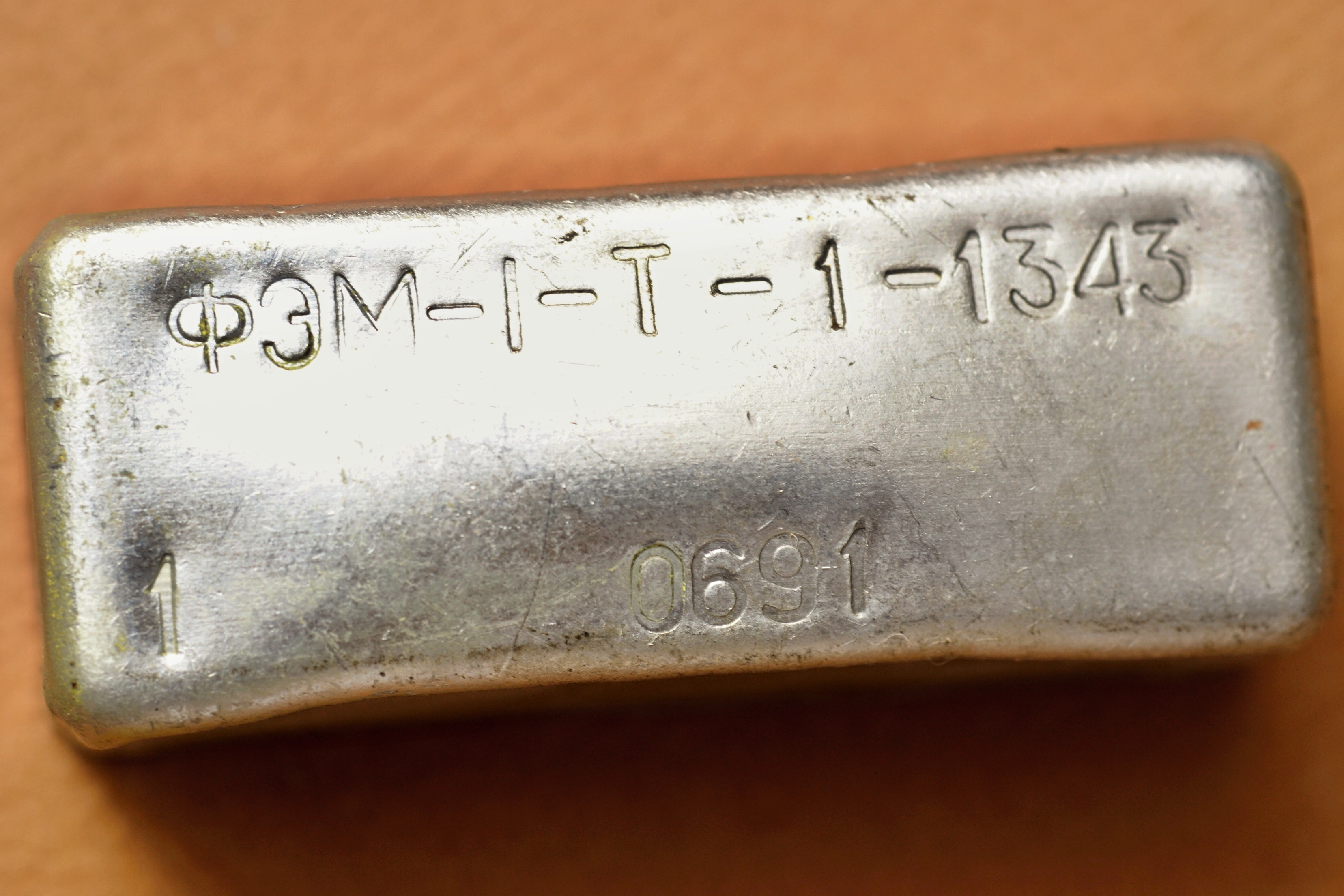

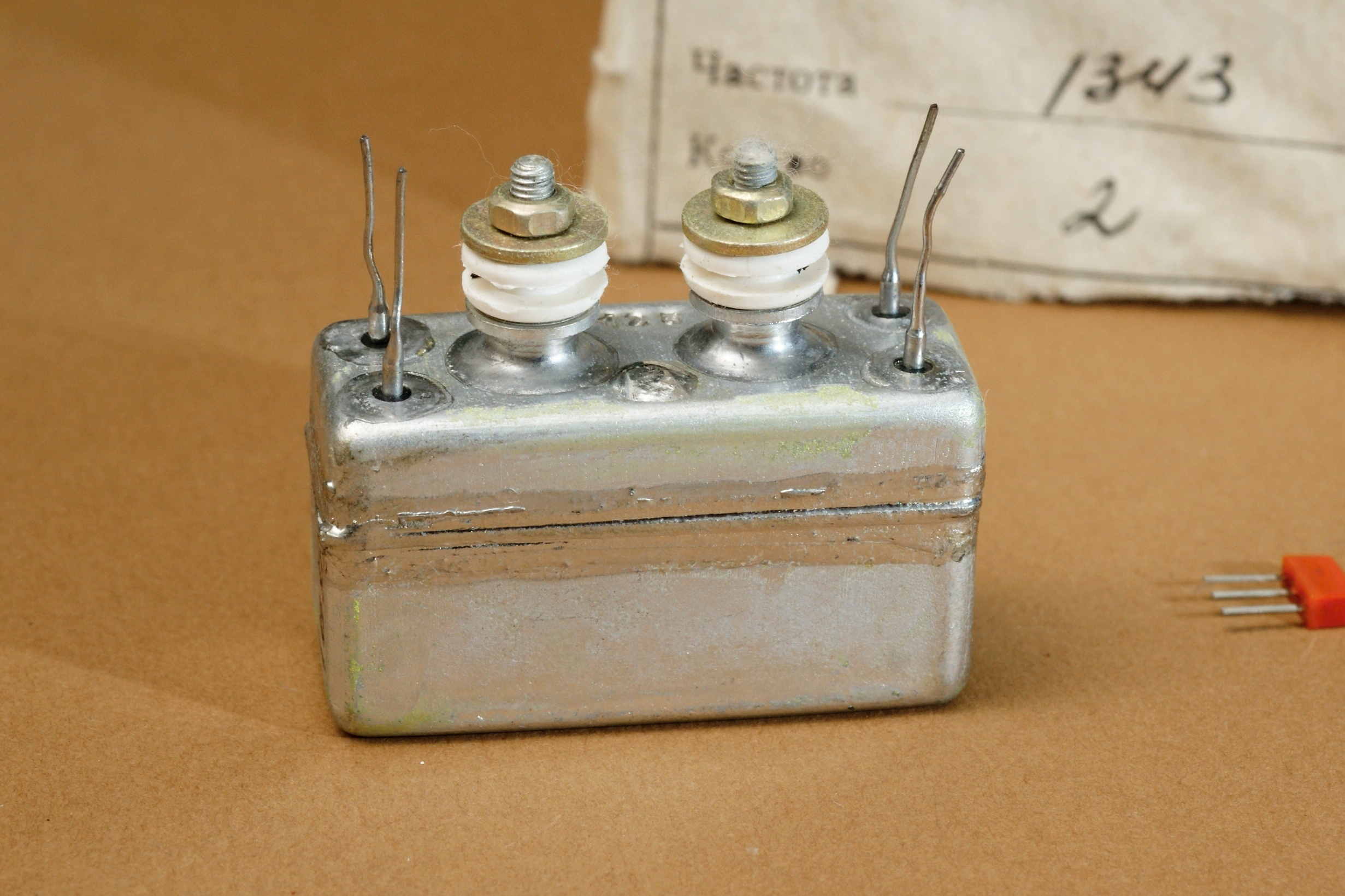

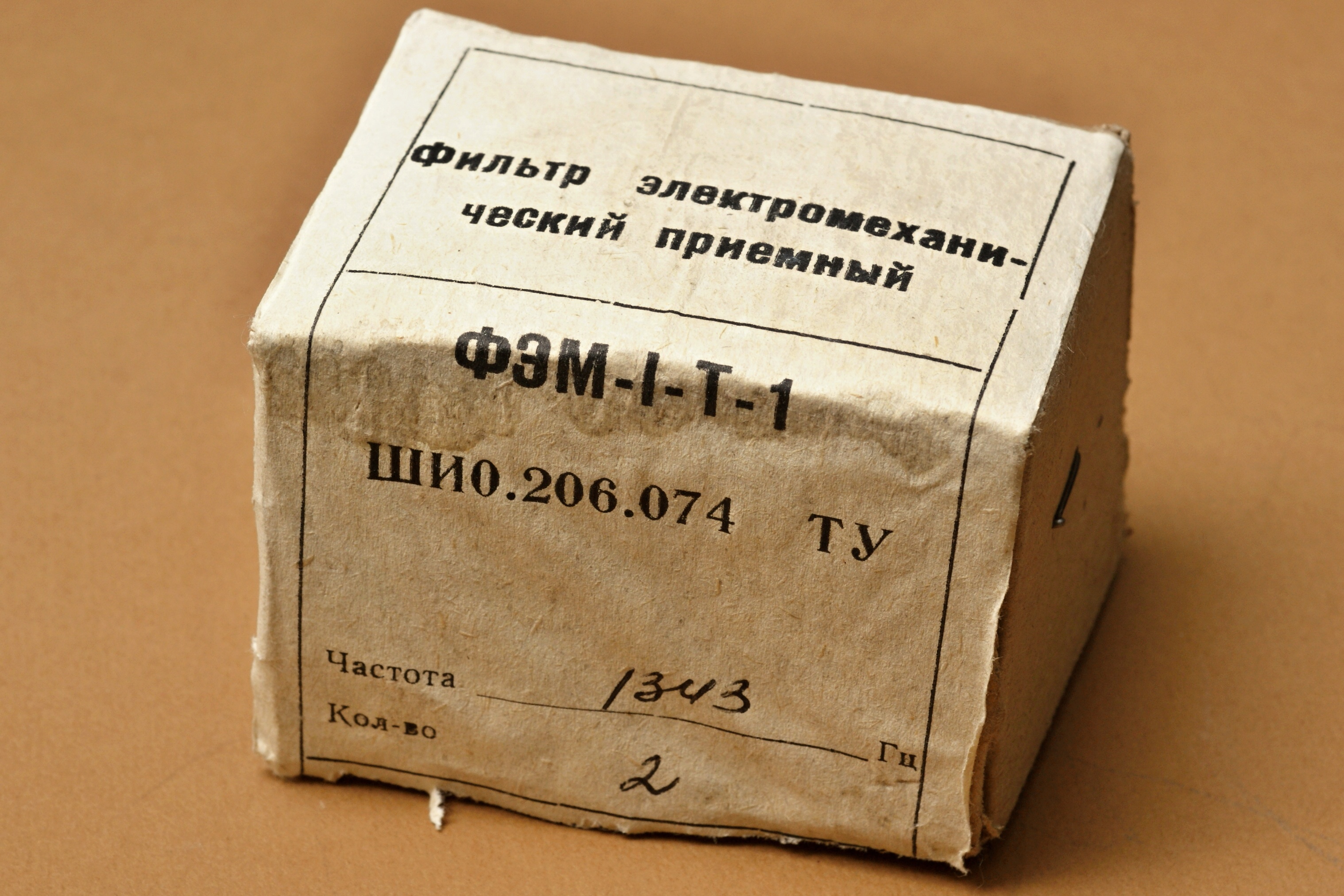

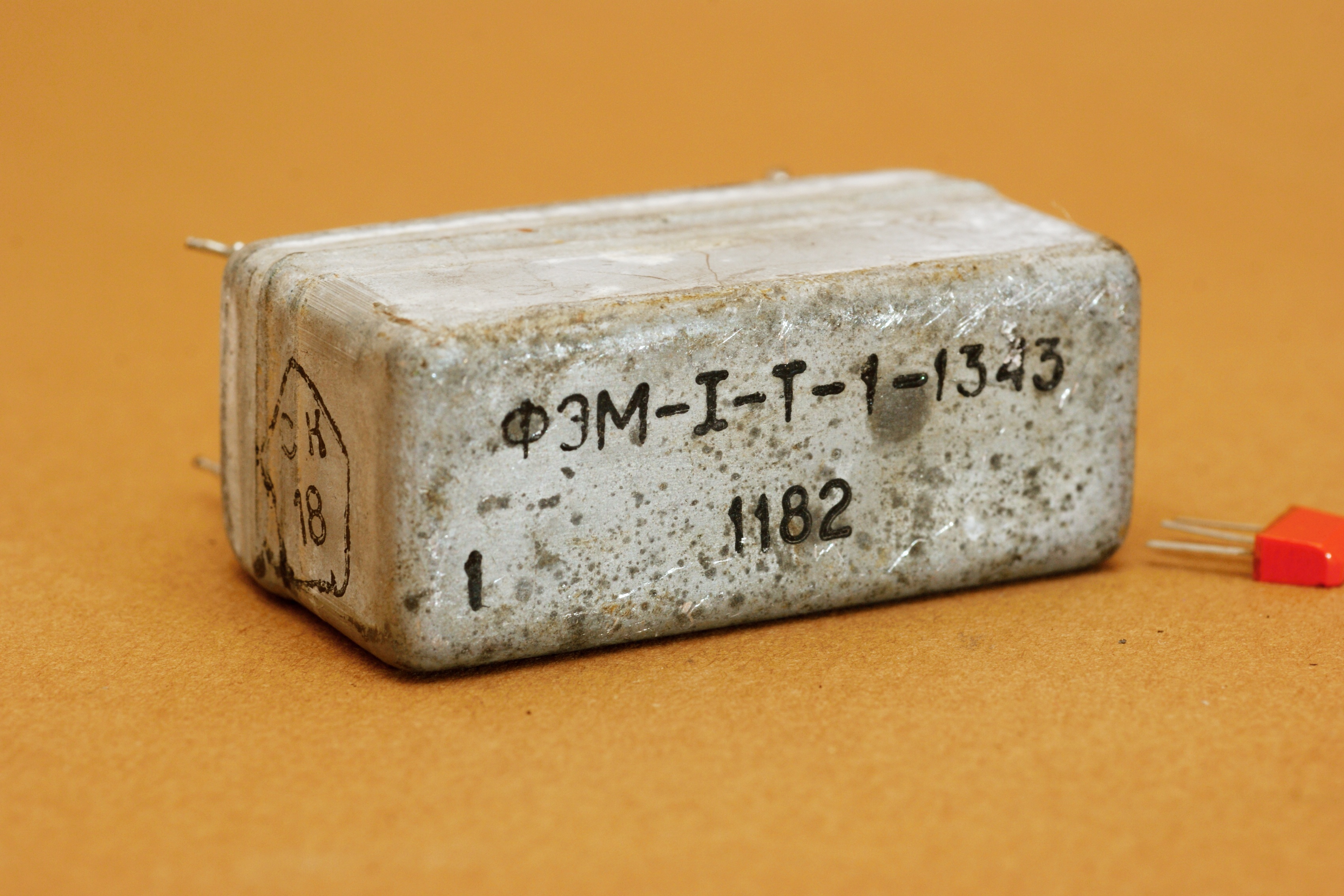

ФЭМ-I-Т-1-1343

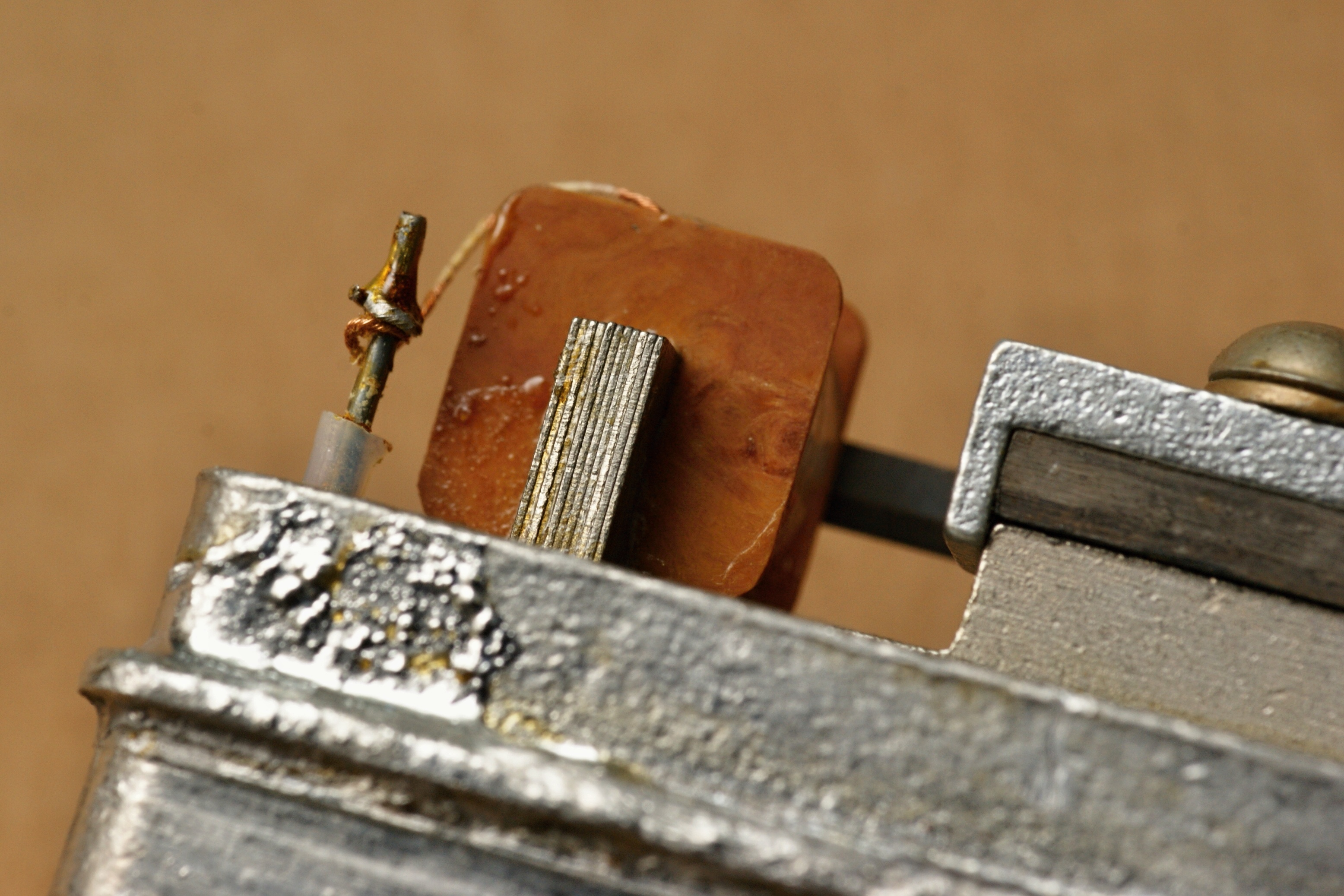

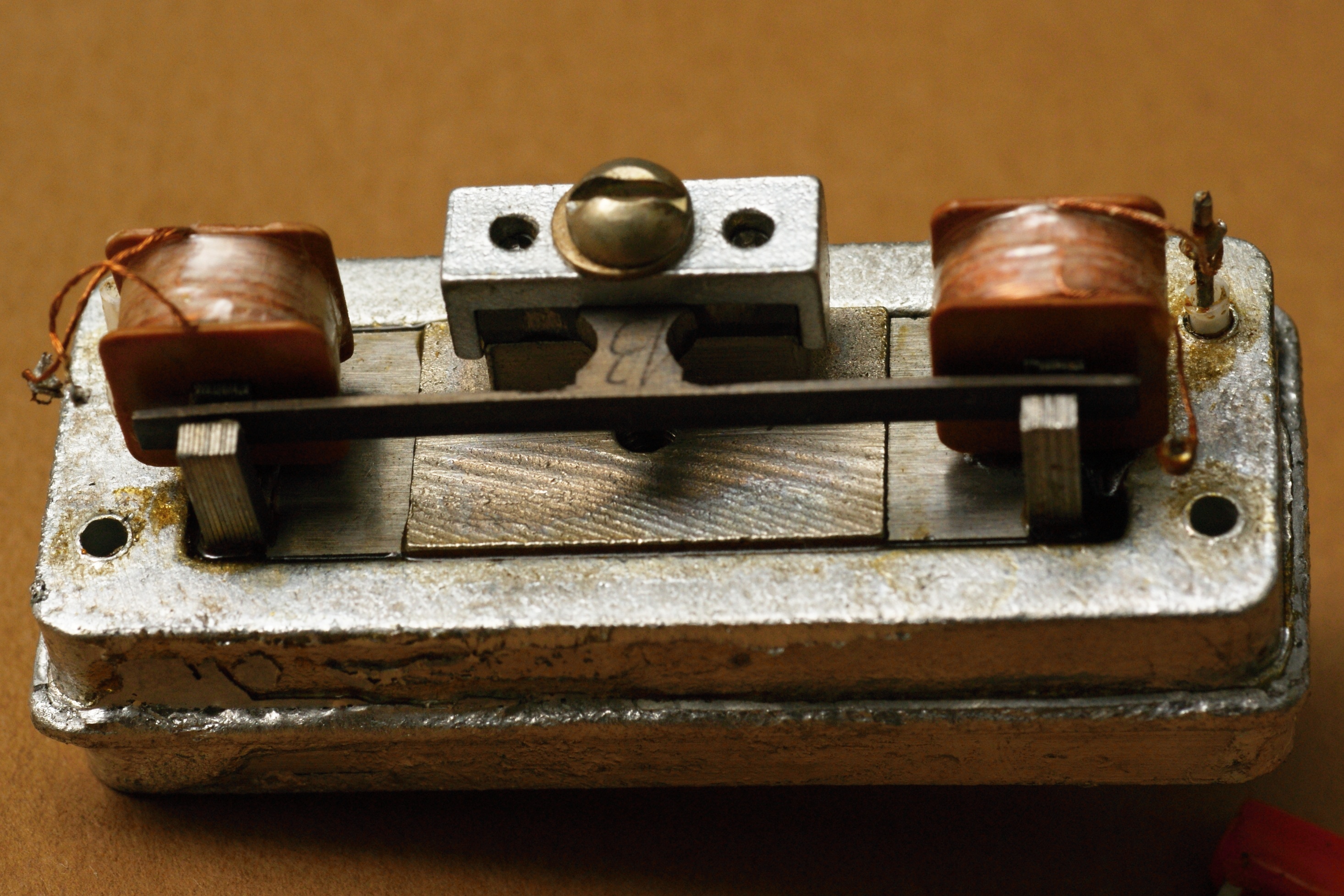

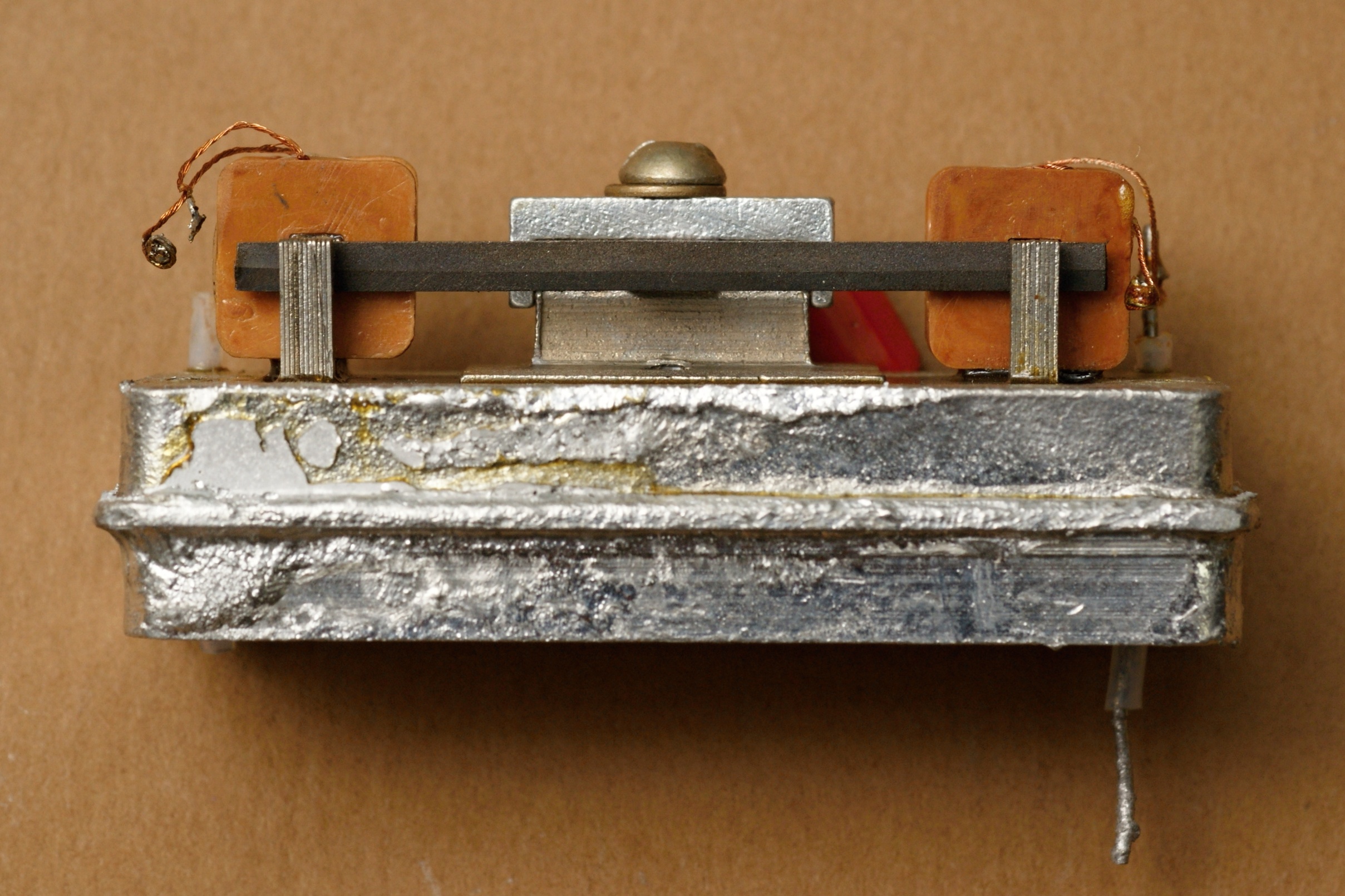

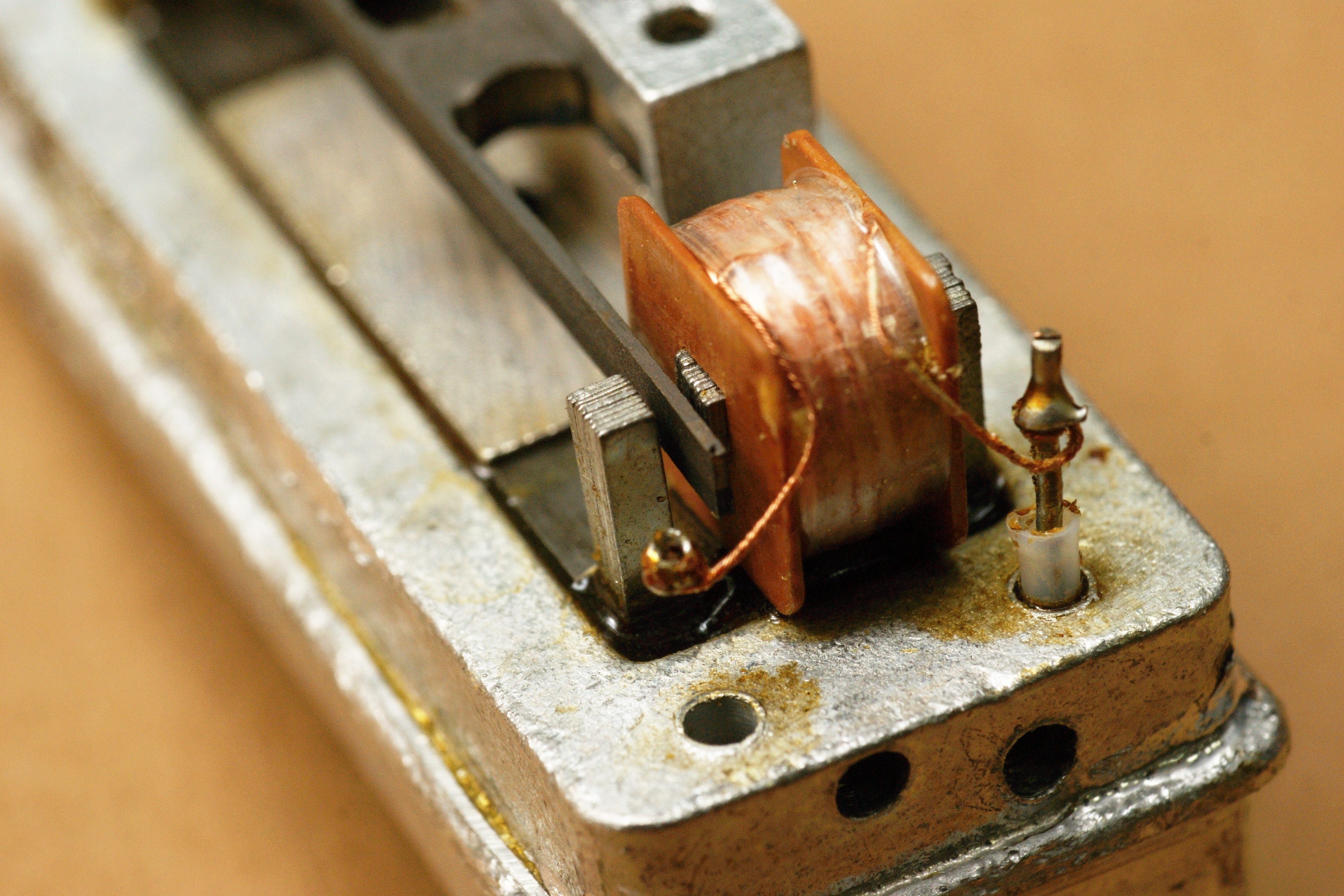

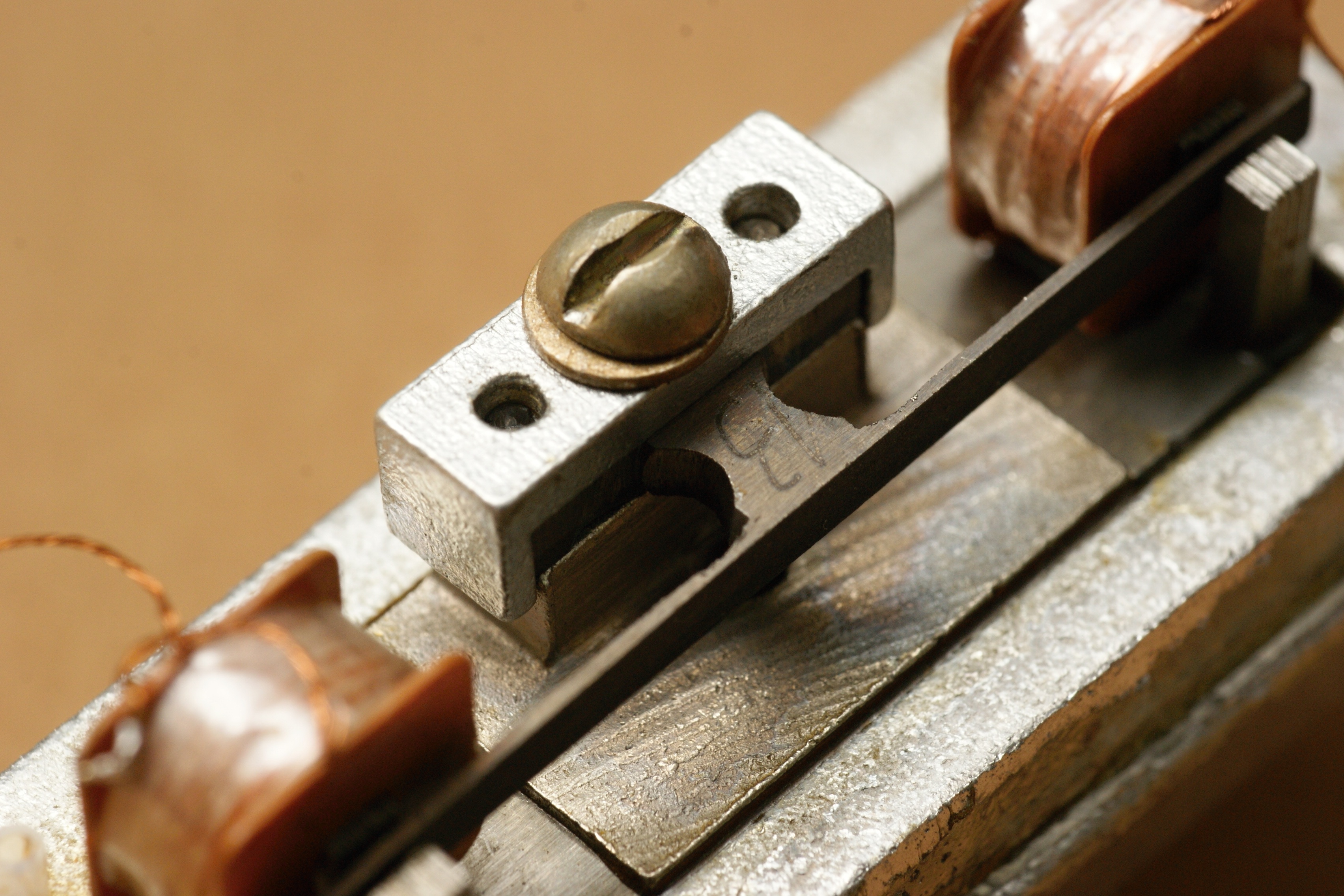

Да-да, это тоже ЭМФ! хотя и совершенно необычного для этих изделий исполнения - передающая и приёмная обмотки на разорванных магнитопроводах, а между ними - Т-образный "камертон".

Эти приемные фильтры применялись в железнодорожных радиостанциях для выделения тонального сигнала частотой 1343 Гц. Точность настройки не хуже 1 Гц (у моих образцов, согласно паспорту, не хуже 0,1 Гц!), полоса пропускания не шире 15 Гц. Были и такие же генераторные фильтры, ФЭМ-I-Т-2, отличие у них в полосе пропускания.

Производитель - Воронежский НИИ связи (ныне АО "Концерн "Созвездие").

Источники:

1. Голубцов М.Г. Электромеханические фильтры радиочастот. М.-Л. Госэнергоиздат, 1957. (Массовая радиобиблиотека, выпуск 282).
2. Конашинский Д.А. Частотные электрические фильтры. М.-Л. Госэнергоиздат, 1959 (Массовая радиобиблиотека, выпуск 344).
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
4. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
5. НП0.005.040с. Перечень электровакуумных, полупроводниковых, пьезоэлектрических приборов и электромеханических фильтров, разрешенных для применения при разработке и модернизации военной аппаратуры. Редакция 13-81. ВНИИ "Электронстандарт", 1982.
6. Приборы пьезоэлектрические и фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов. РМ 11 073.072-2-82.- ВНИИ "Электронстандарт", 1983.
7. Электромеханический фильтр ЭМФП-6-465 - "Радио" 1985, №1.
8. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические приборы: Справочник. - М.: Радио и связь, 1993.
9. Константин Шульгин (U3DA). Основные параметры дисковых ЭМФ на частоту 500 кГц - "Радио" 2002, №5.
