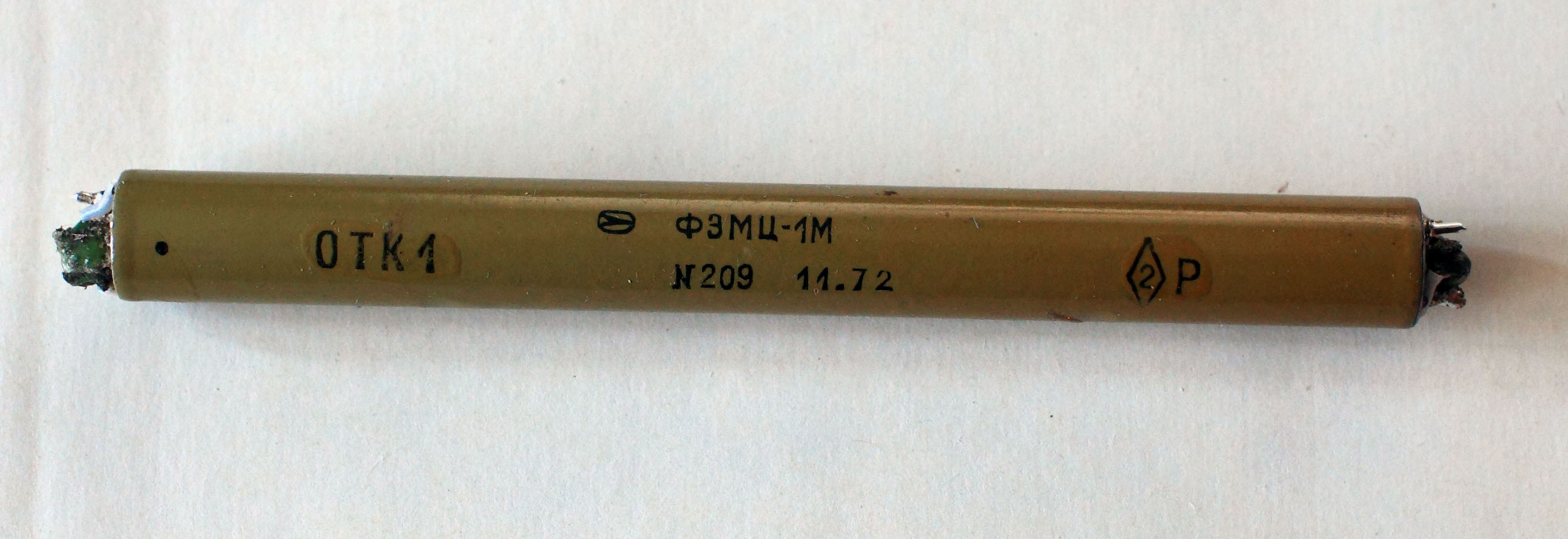

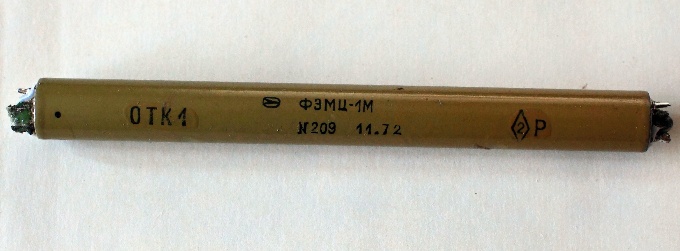

ФЭМЦ-1М


(фото Сергея Метик)

Никаких данных на этот ЭМФ нет, измеренная частота составляет около 300 кГц.

Производитель - 2-й Московский завод радиодеталей (более известный, как завод "Метеорит" при НИИ "Фонон").

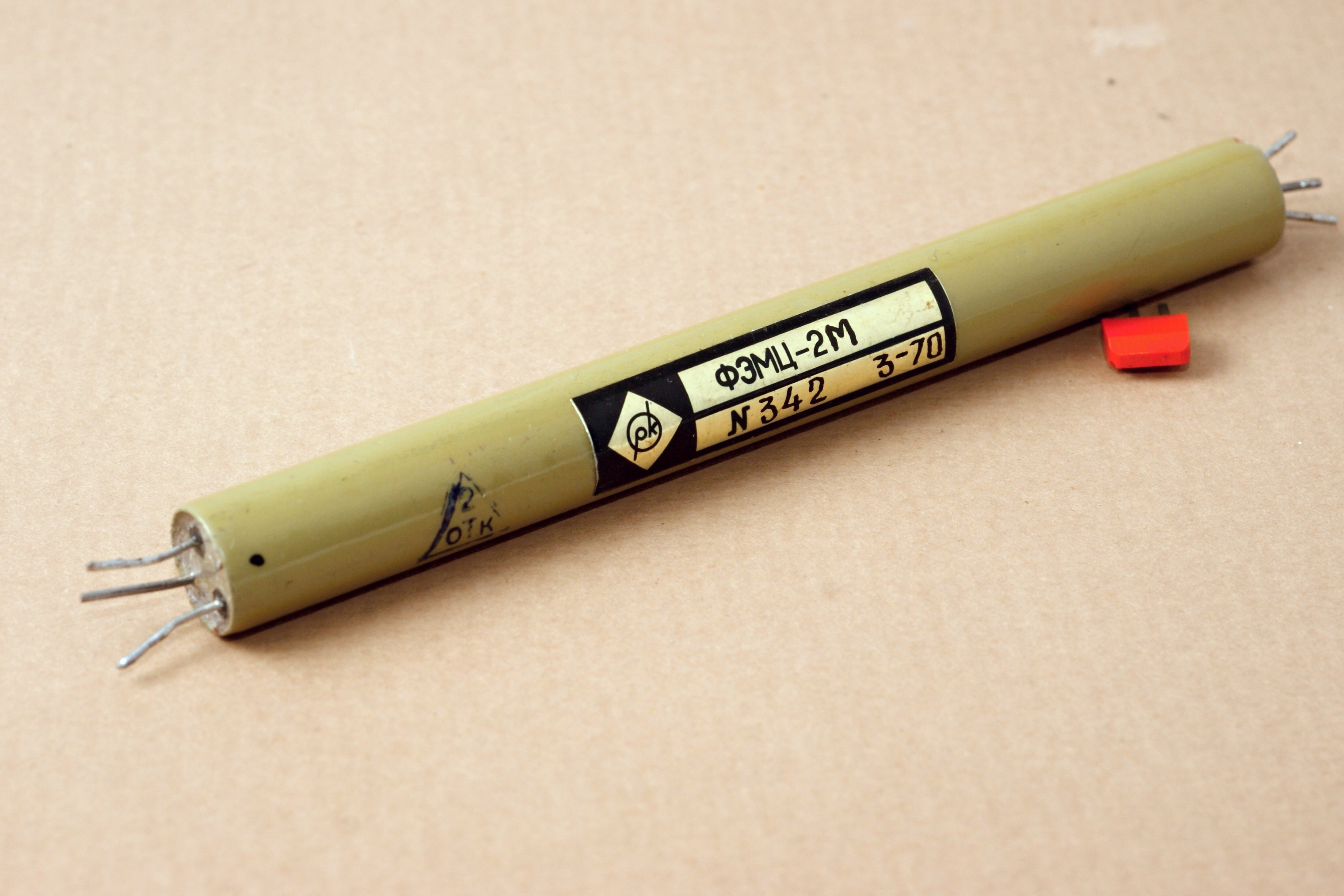

ФЭМЦ-2М

Про этот электромеханический фильтр на цилиндрических резонаторах ничего не известно, и даже название не помогает. Судя по упоминаниям в интернете, центральная частота у него лежит в районе 300 кГц...

Производитель - не самый частый для ЭМФ, московский НИИ Радиокомпонентов.

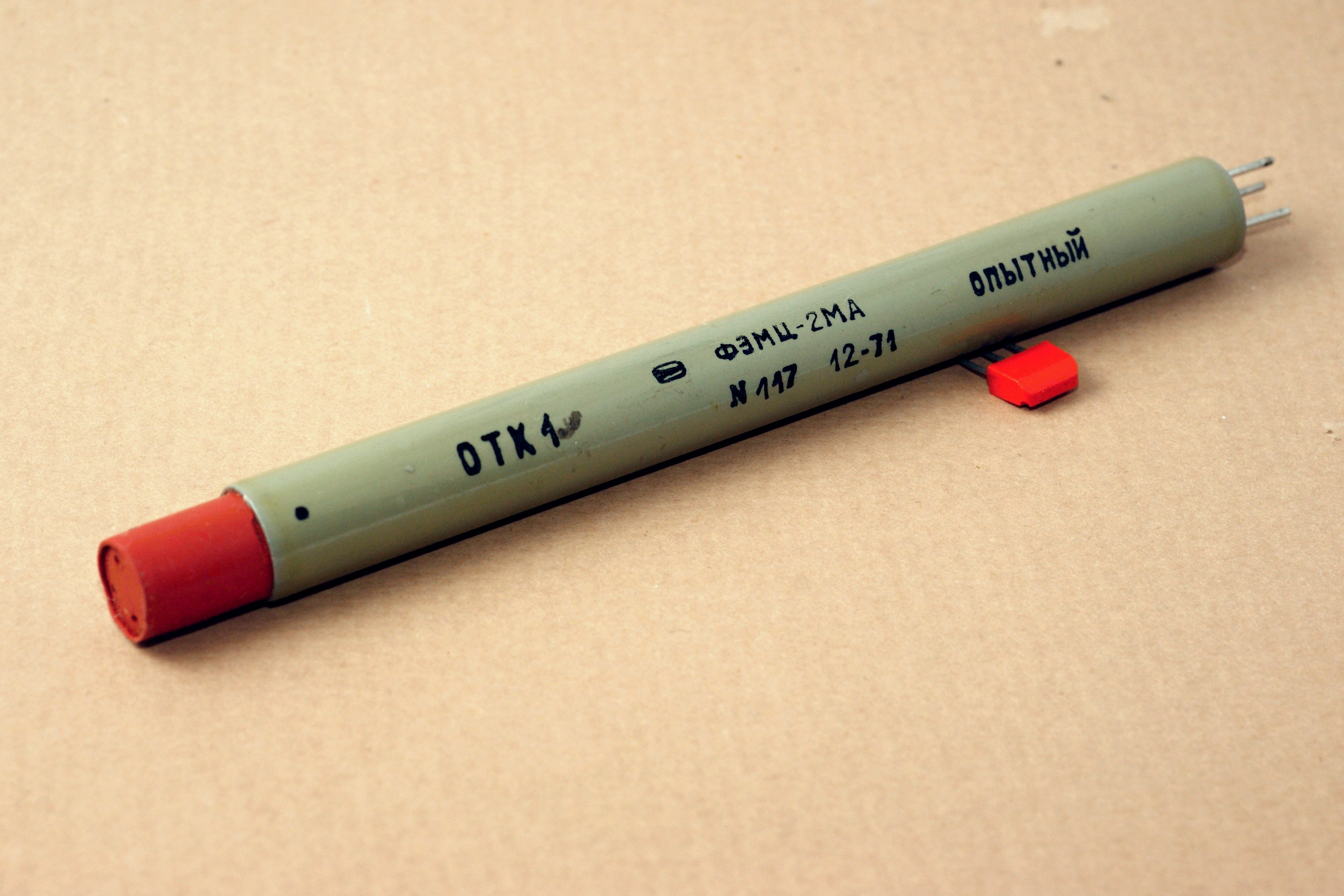

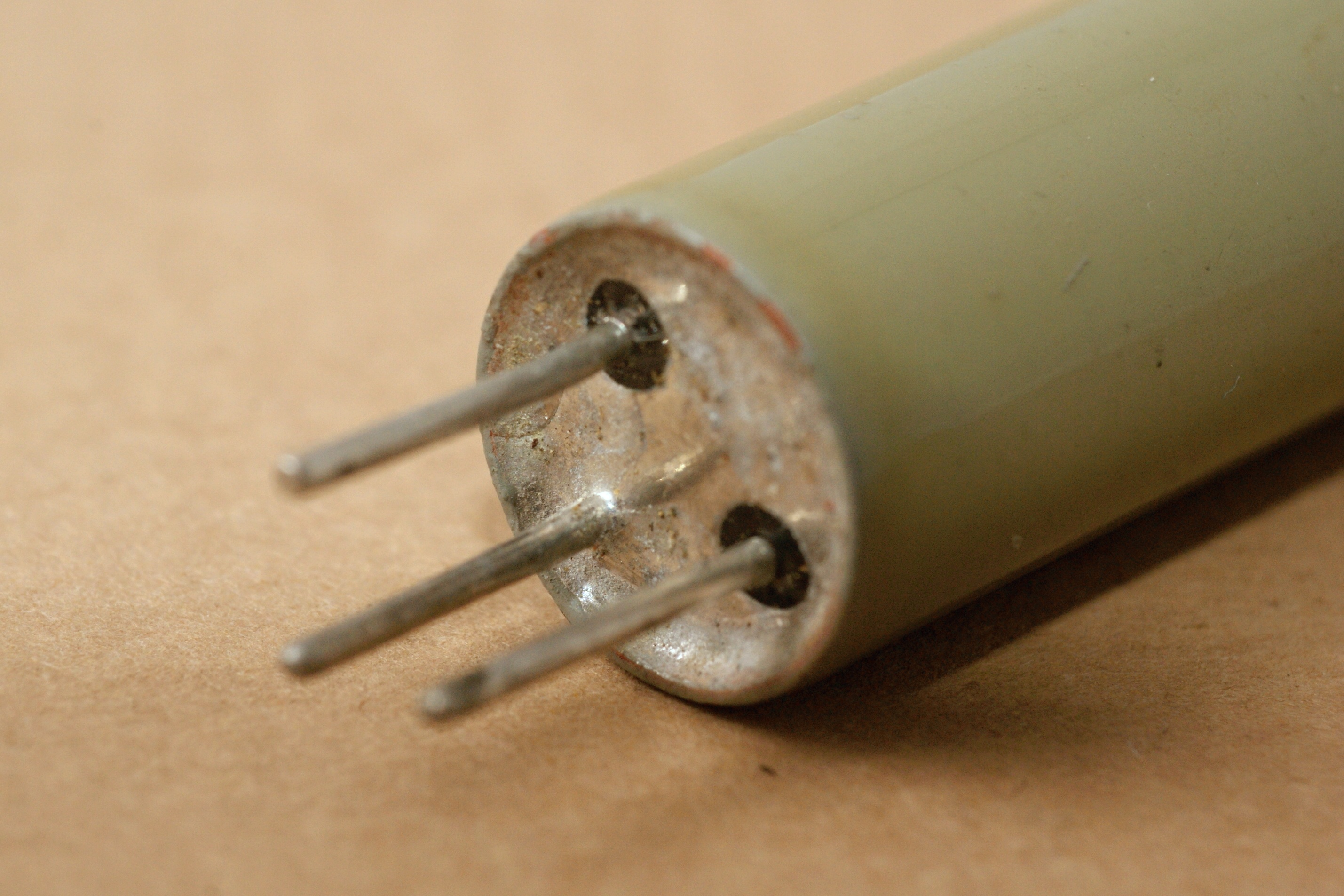

ФЭМЦ-2МА

Опять же, про этот ЭМФ решительно ничего не известно. И чем он, спрашивается, отличается от "обычного" ФЭМЦ-2М ?

Производитель - 2-й Московский завод радиодеталей.

Душу коллекционера, конечно, греет категория "ОПЫТНЫЙ"...

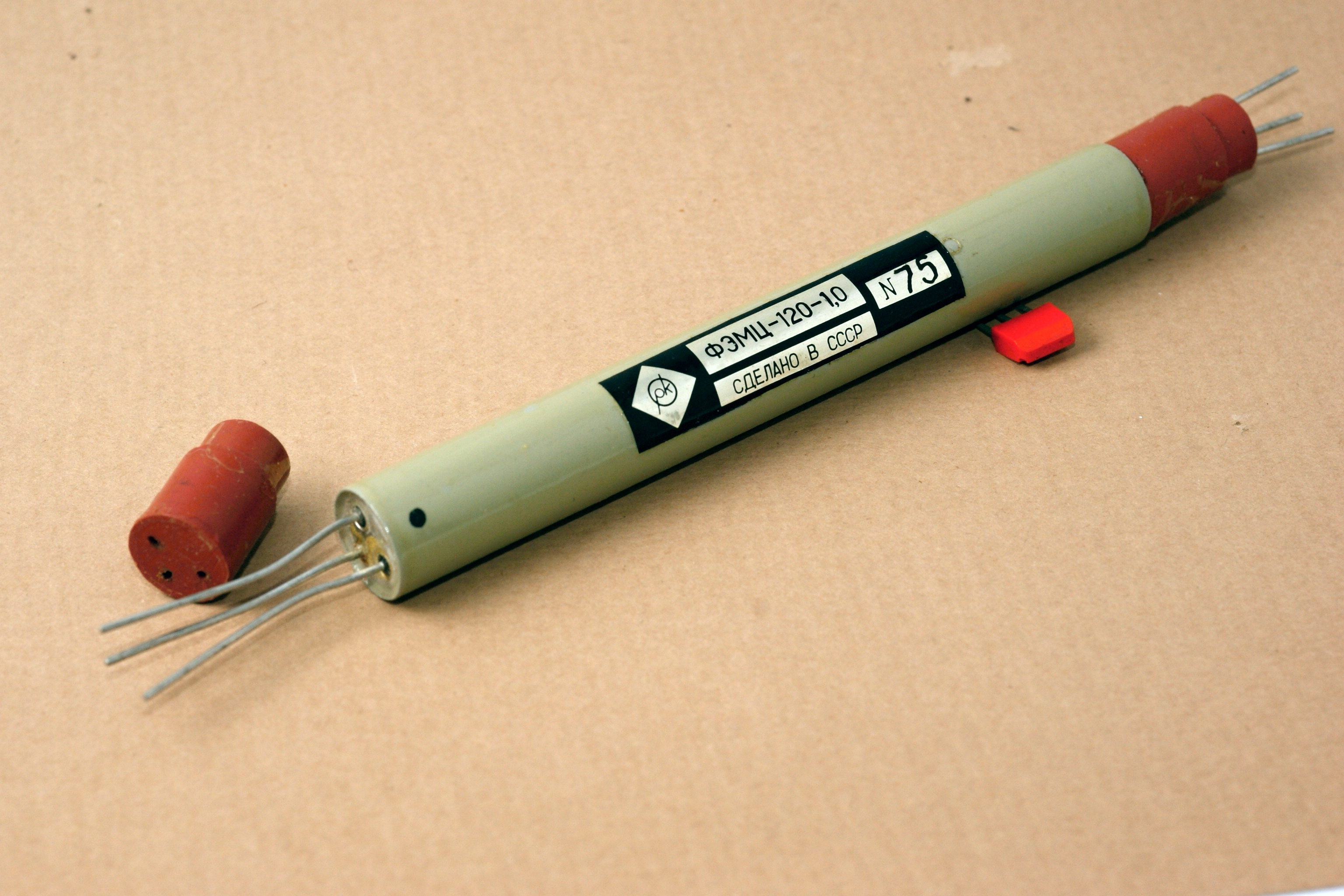

ФЭМЦ-120-1,0

Электромеханический полосовой фильтр, состоящий из трёх цилиндрических резонаторов; центральная частота 120 кГц, ширина полосы 1 кГц. Упоминания в справочниках о таком я не нашёл.

Производитель - московский НИИ Радиокомпонентов.

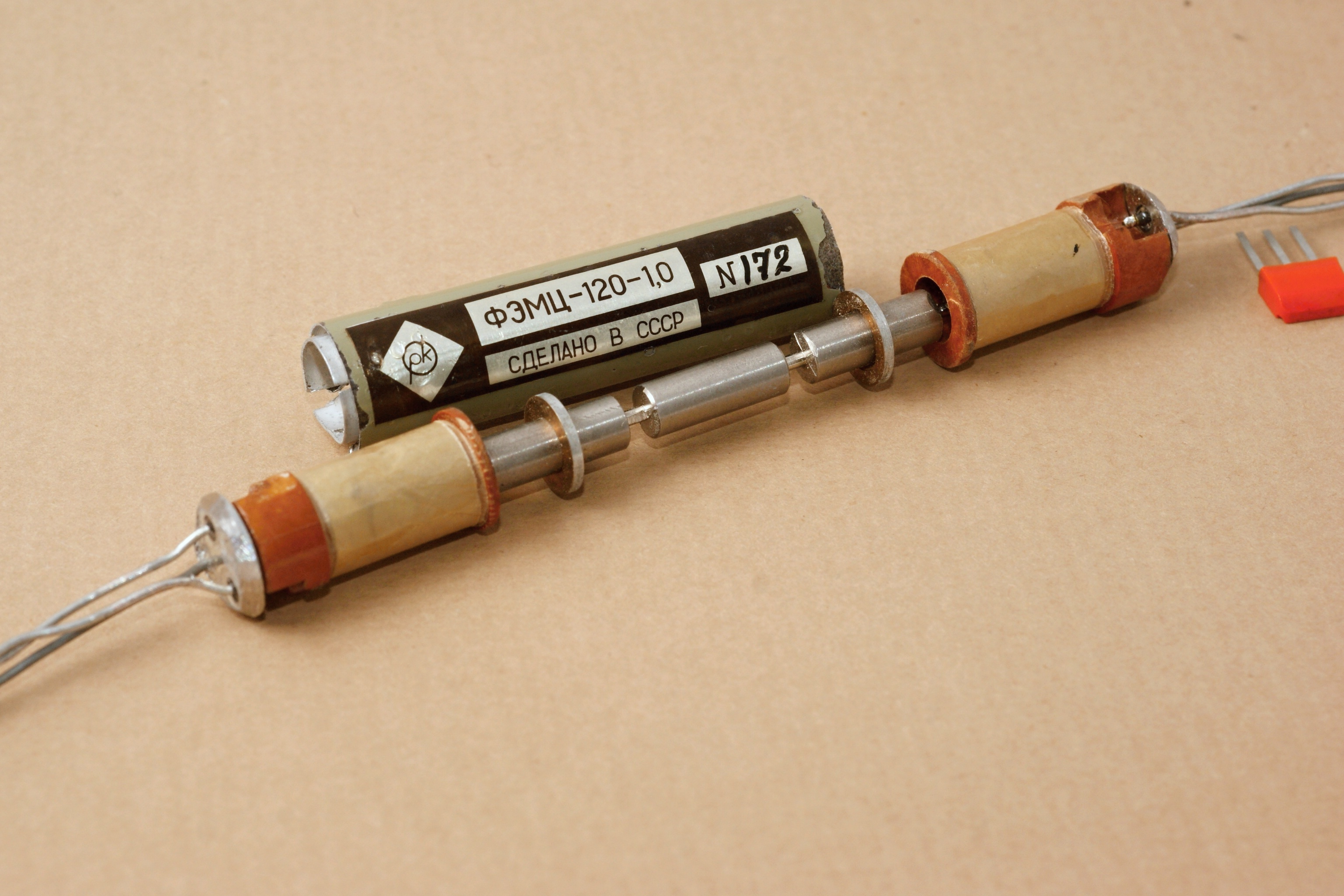

Внутри - вполне классическая конструкция :

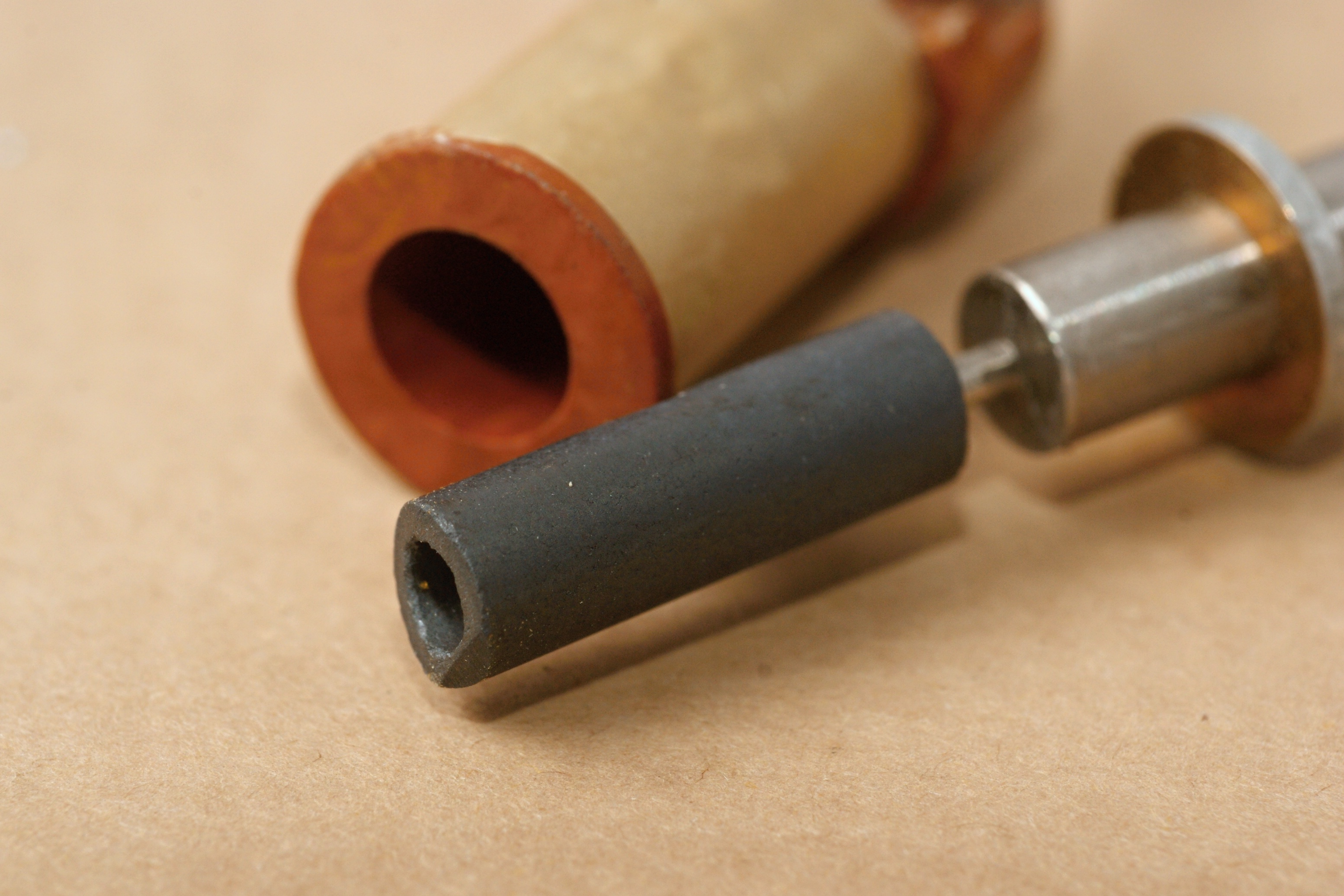

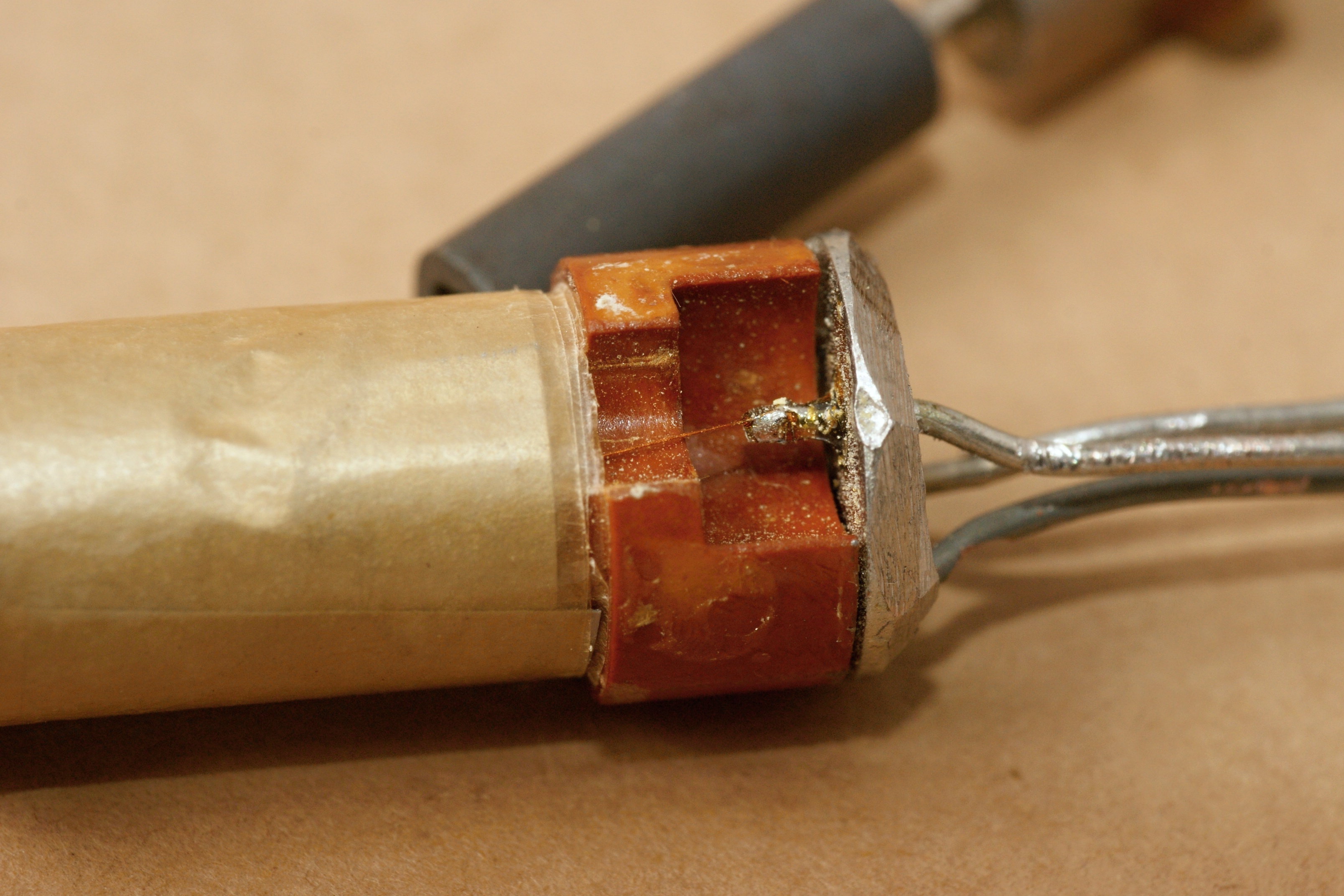

С торцов на цилиндры из магнитострикционного материала надеты катушки.

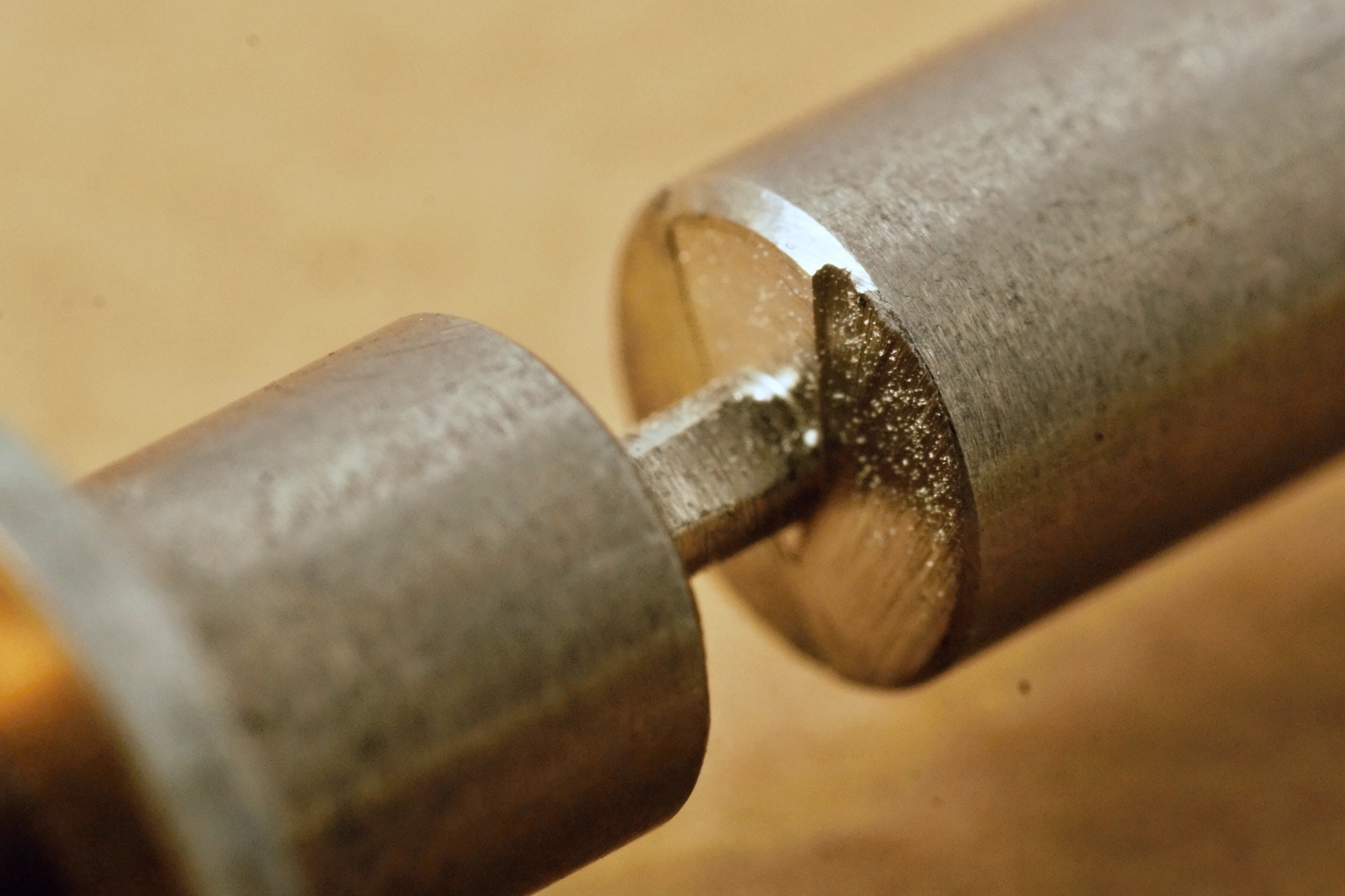

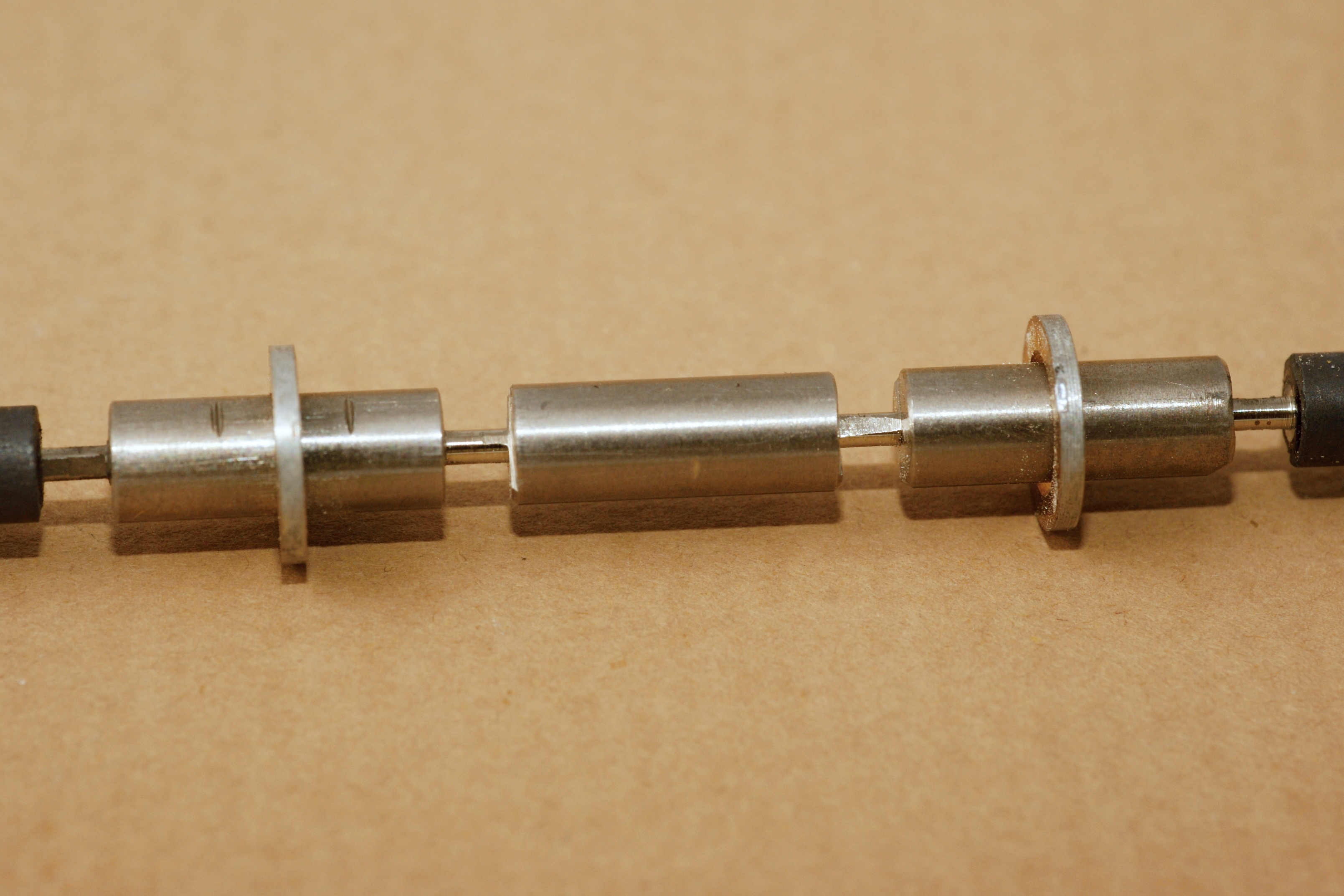

Резонаторы, вместе с центральной осью, выточены из единого куска.

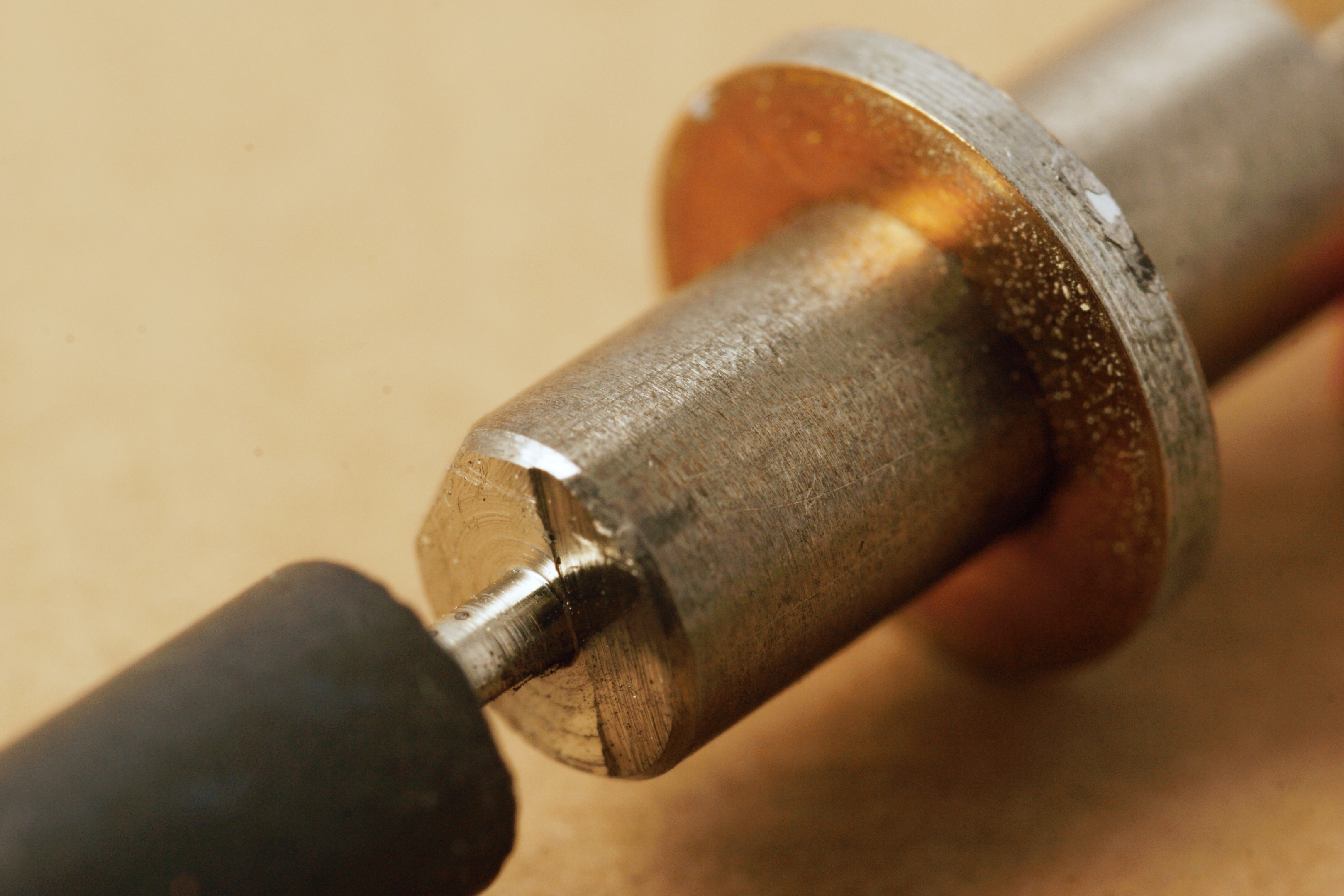

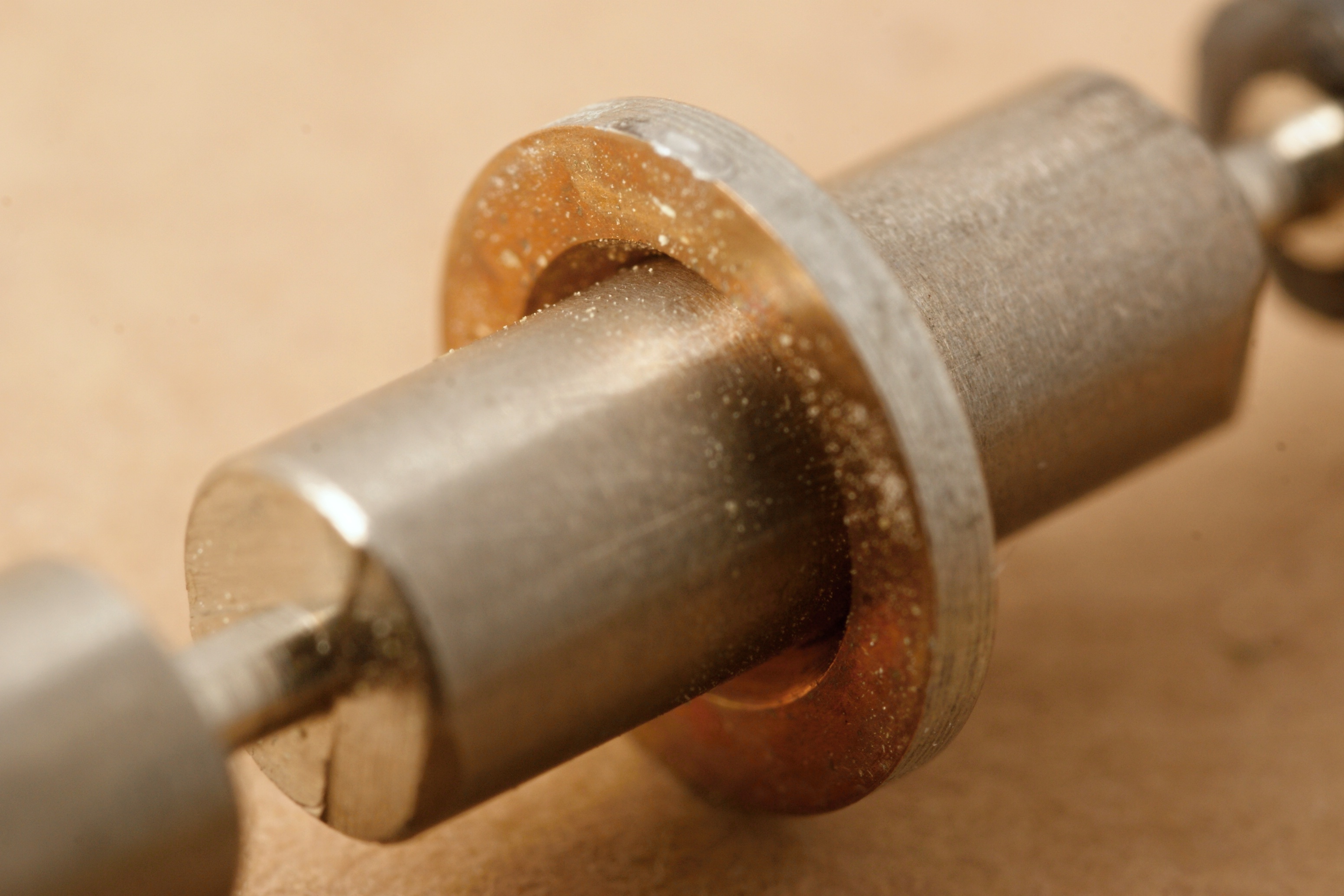

На крайние резонаторы напрессованы шайбы, для крепления в корпусе:

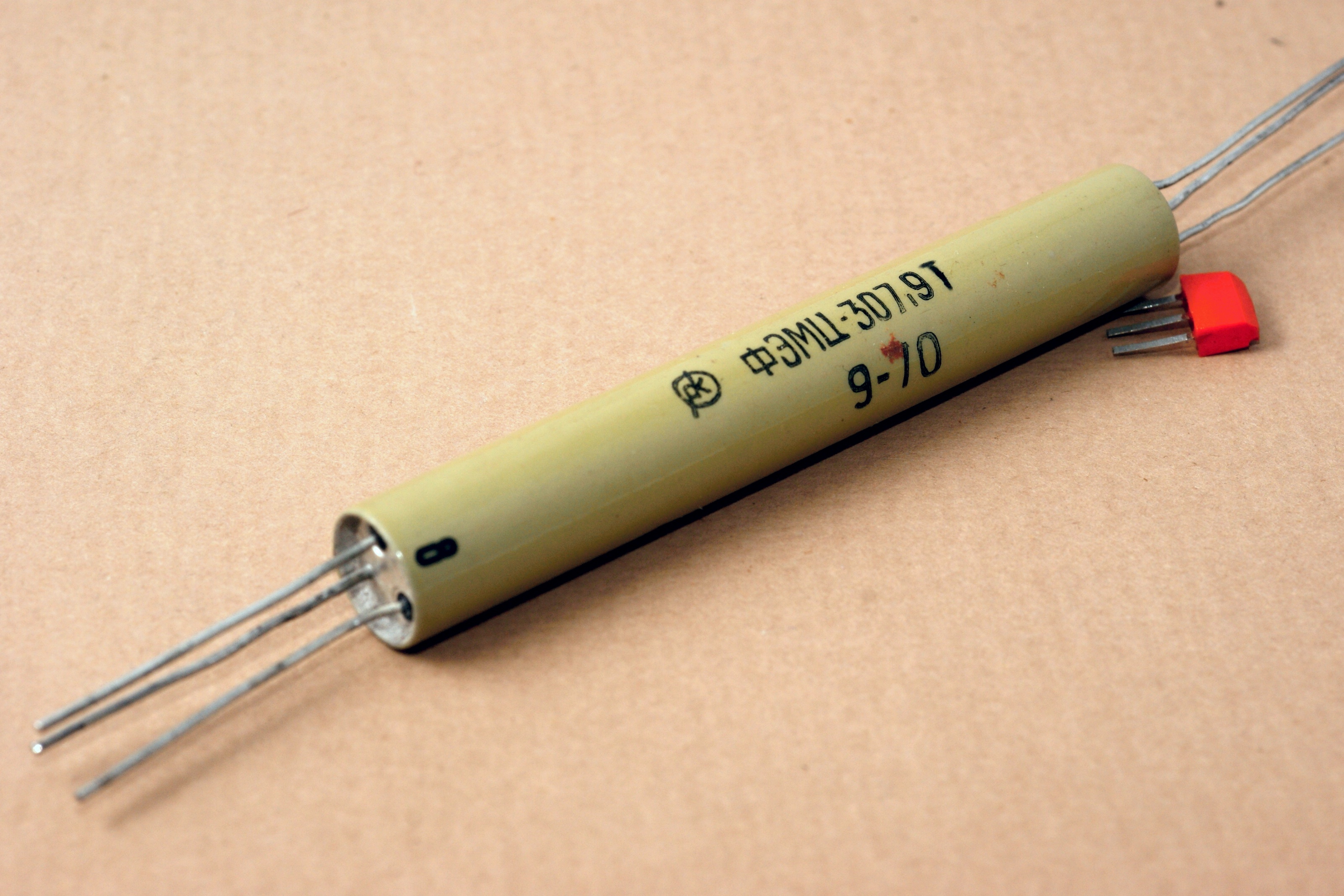

ФЭМЦ-307,9Т

Старенький электромеханический фильтр на цилиндрических резонаторах, с центральной частотой 307,9 кГц. Более данных нет, справочной литературе он неведом.

Не вполне ясен смысл буквы "Т" в названии. Возможно, она обозначает тропическое исполнение.

Производитель - московский НИИ Радиокомпонентов.

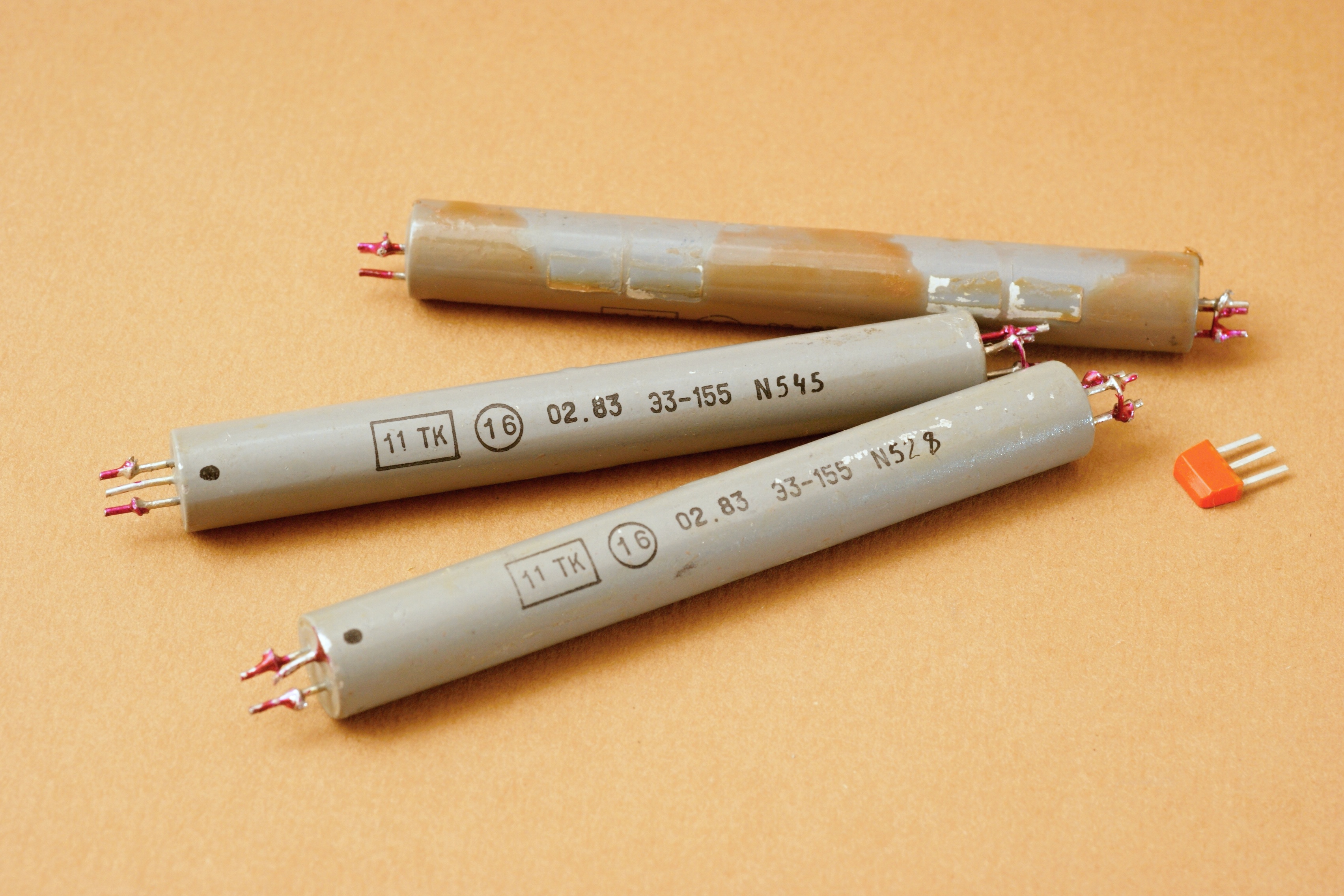

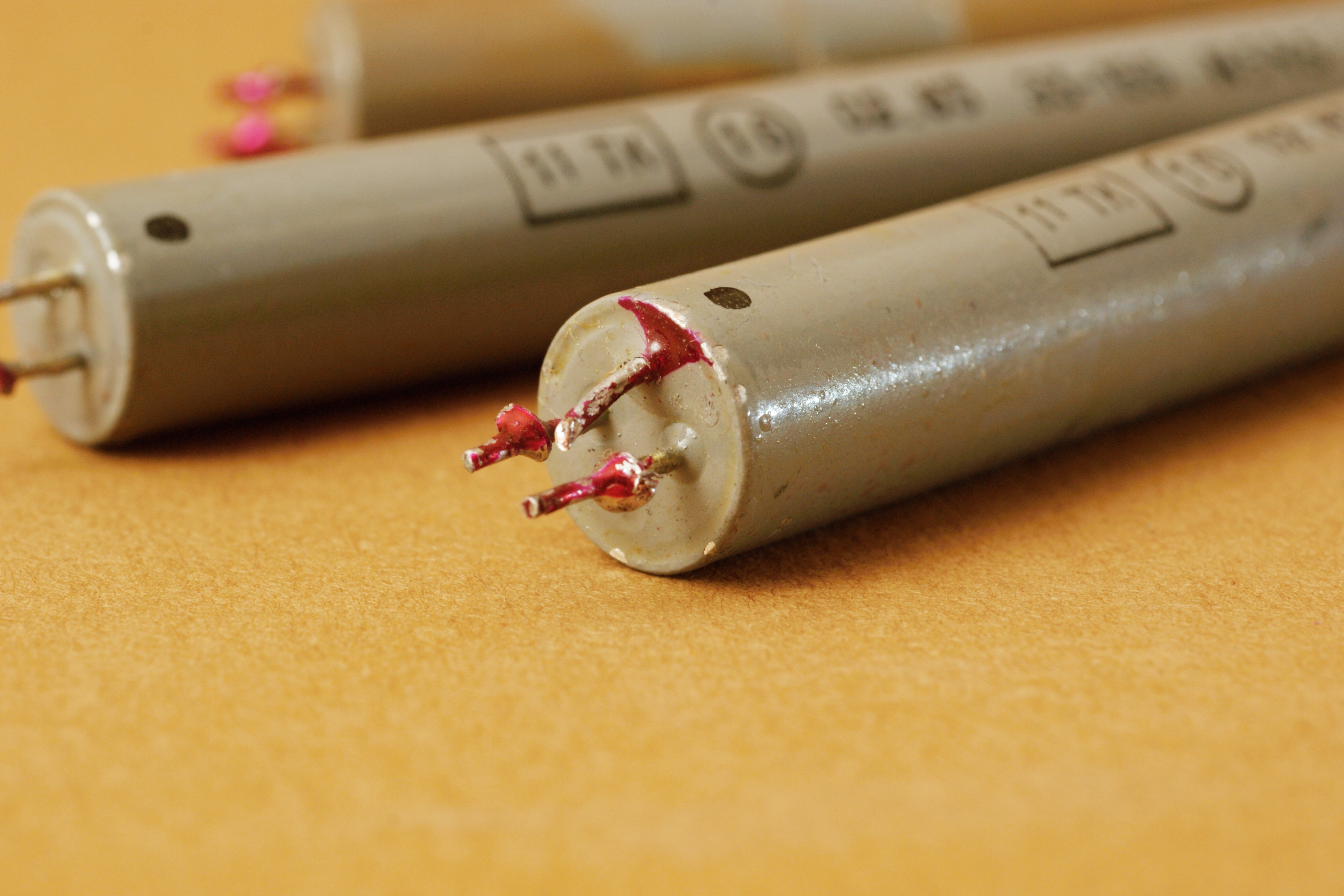

Э3-155

Электромеханический фильтр, примечательный тем, что его название не соответствует системе, принятой для обозначений радиодеталей.

В остальном это вполне классический полосовой фильтр с центральной частотой 129,85 кГц и шириной полосы пропускания 600 Гц (по уровню -3 дБ).

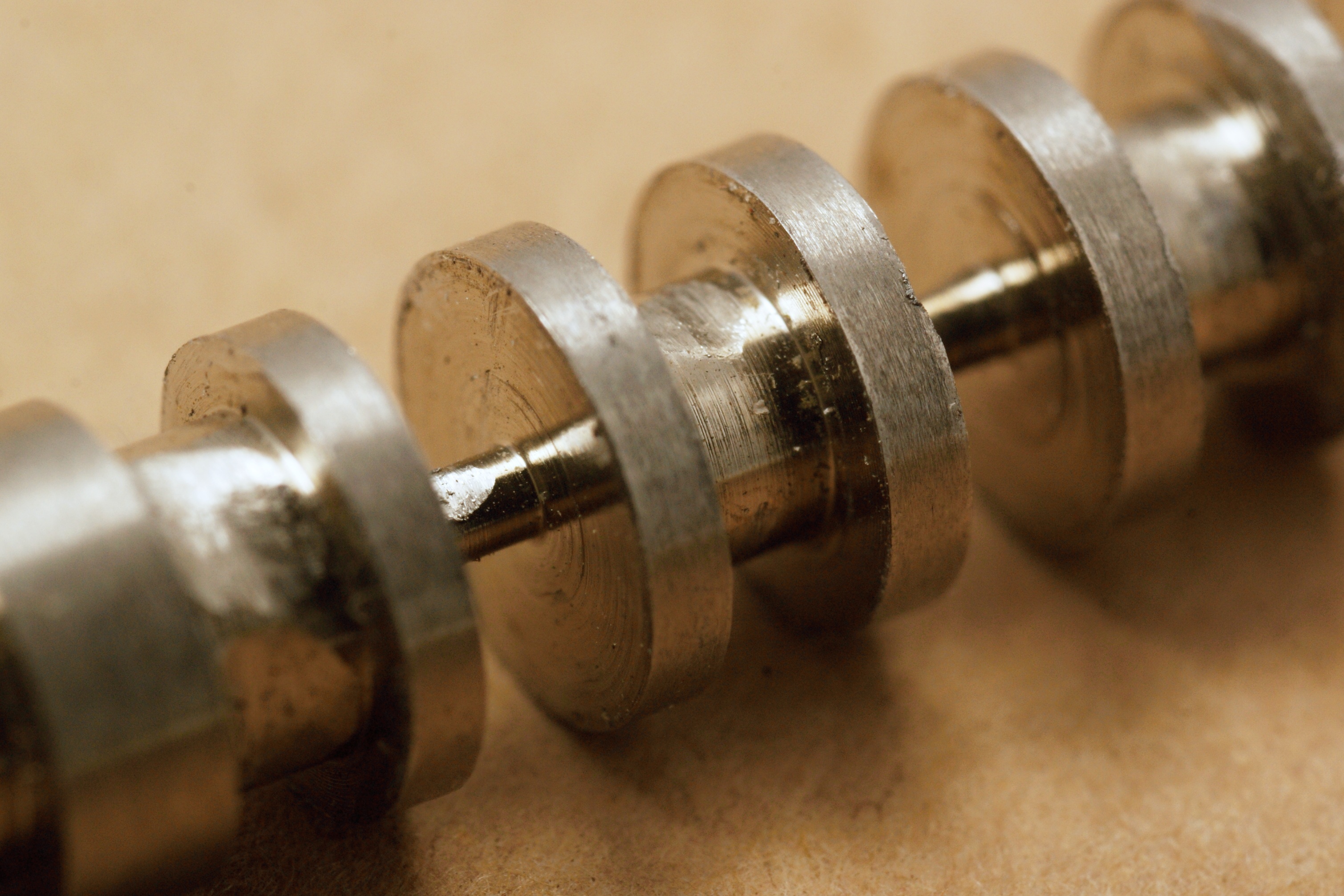

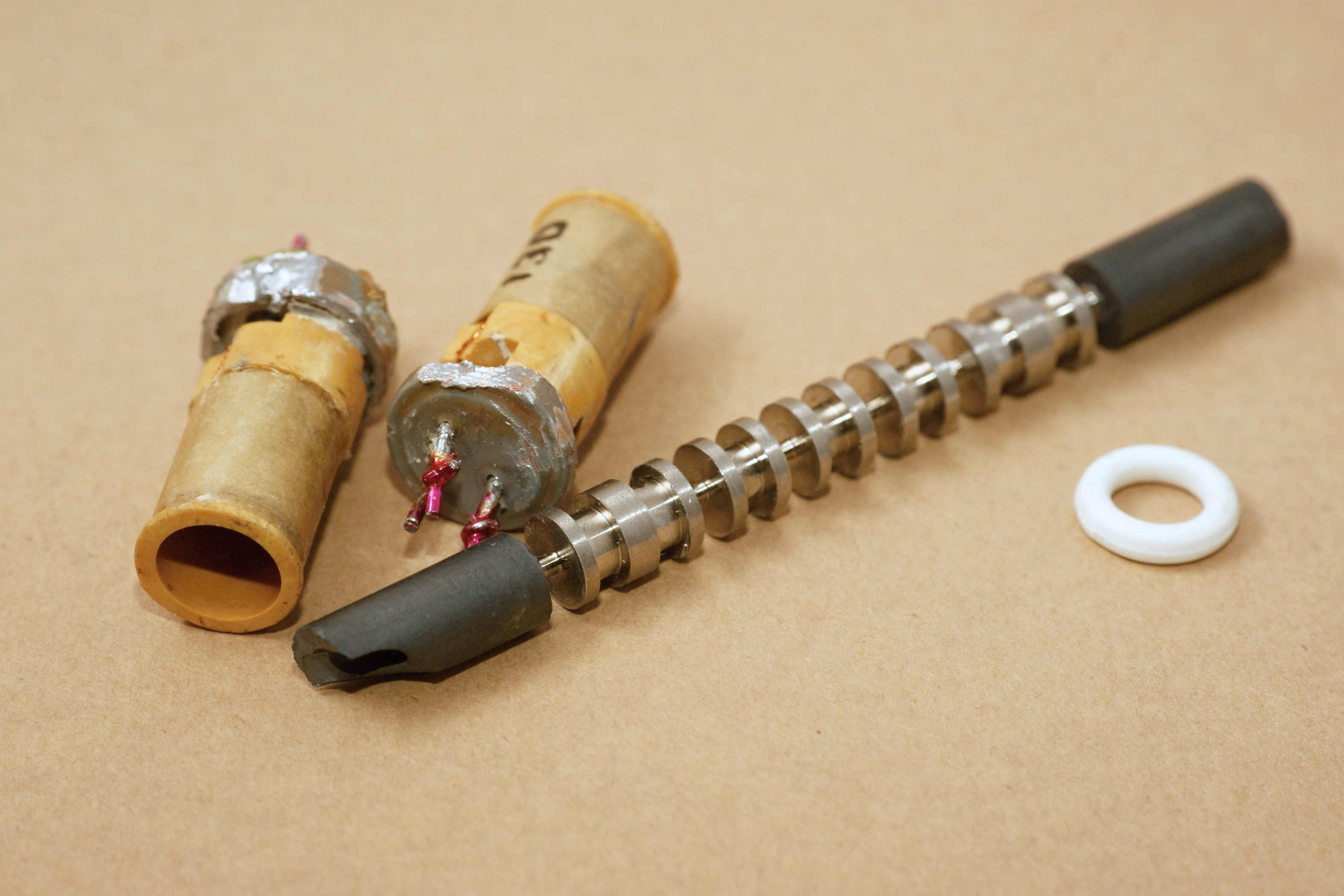

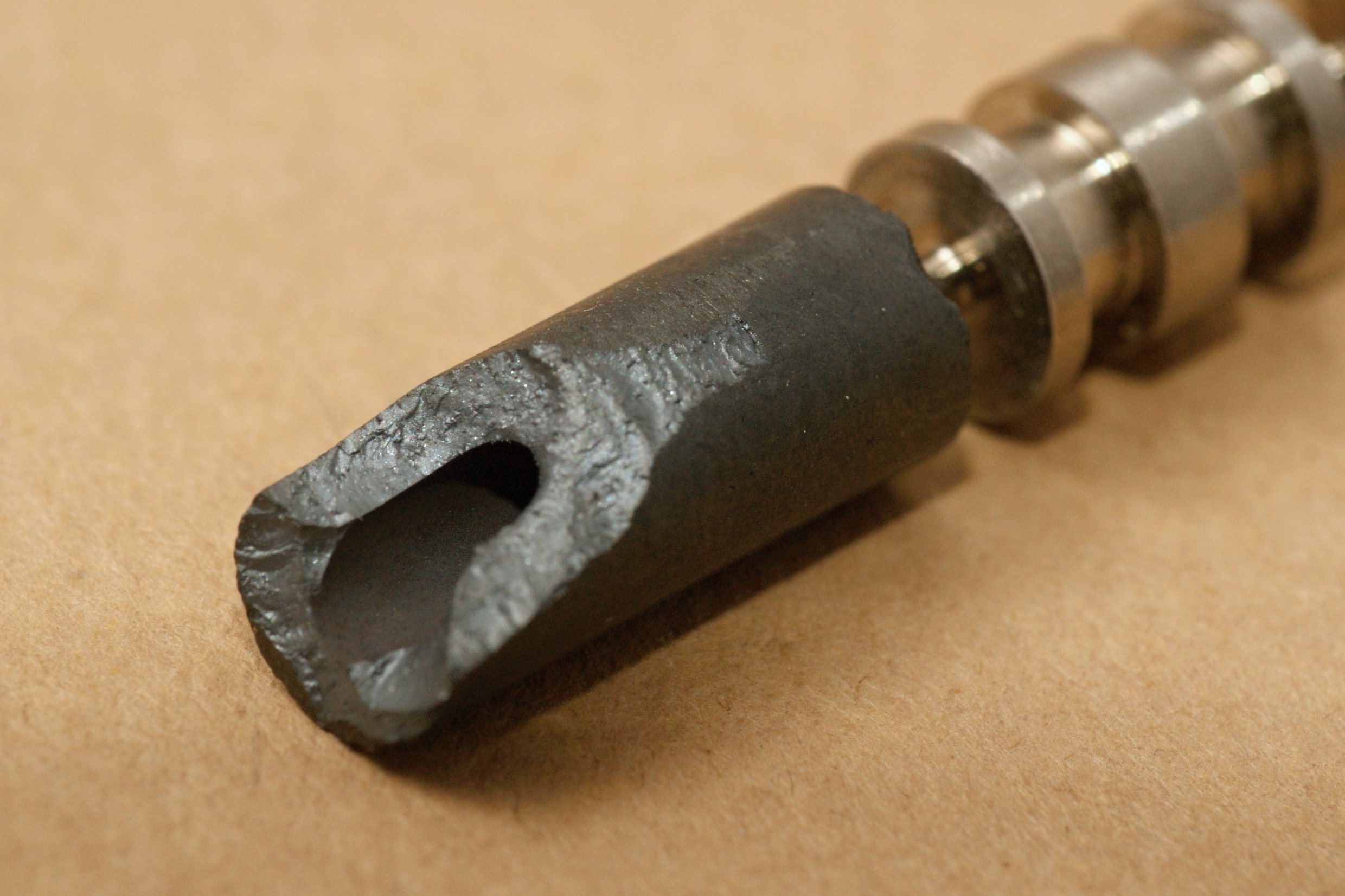

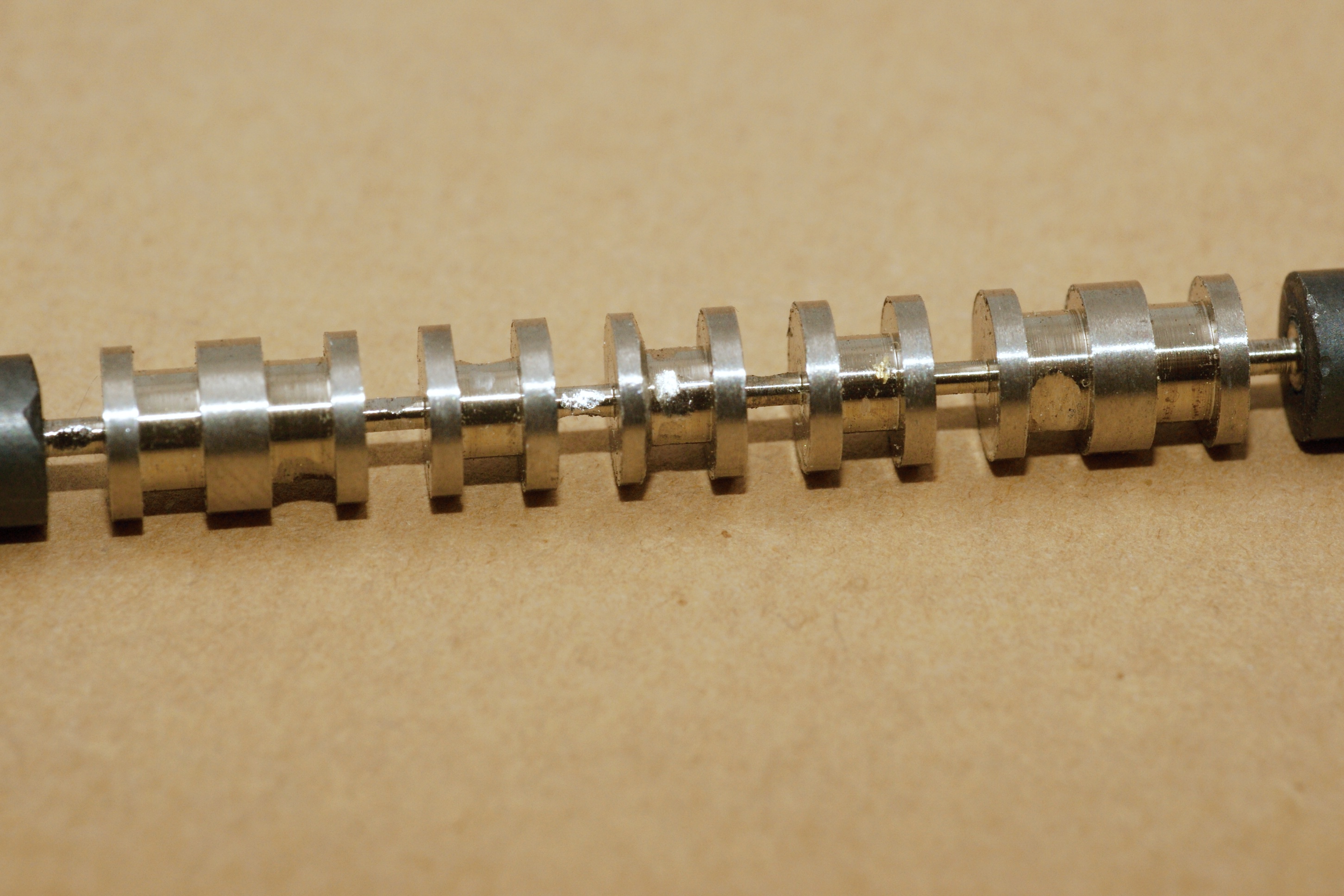

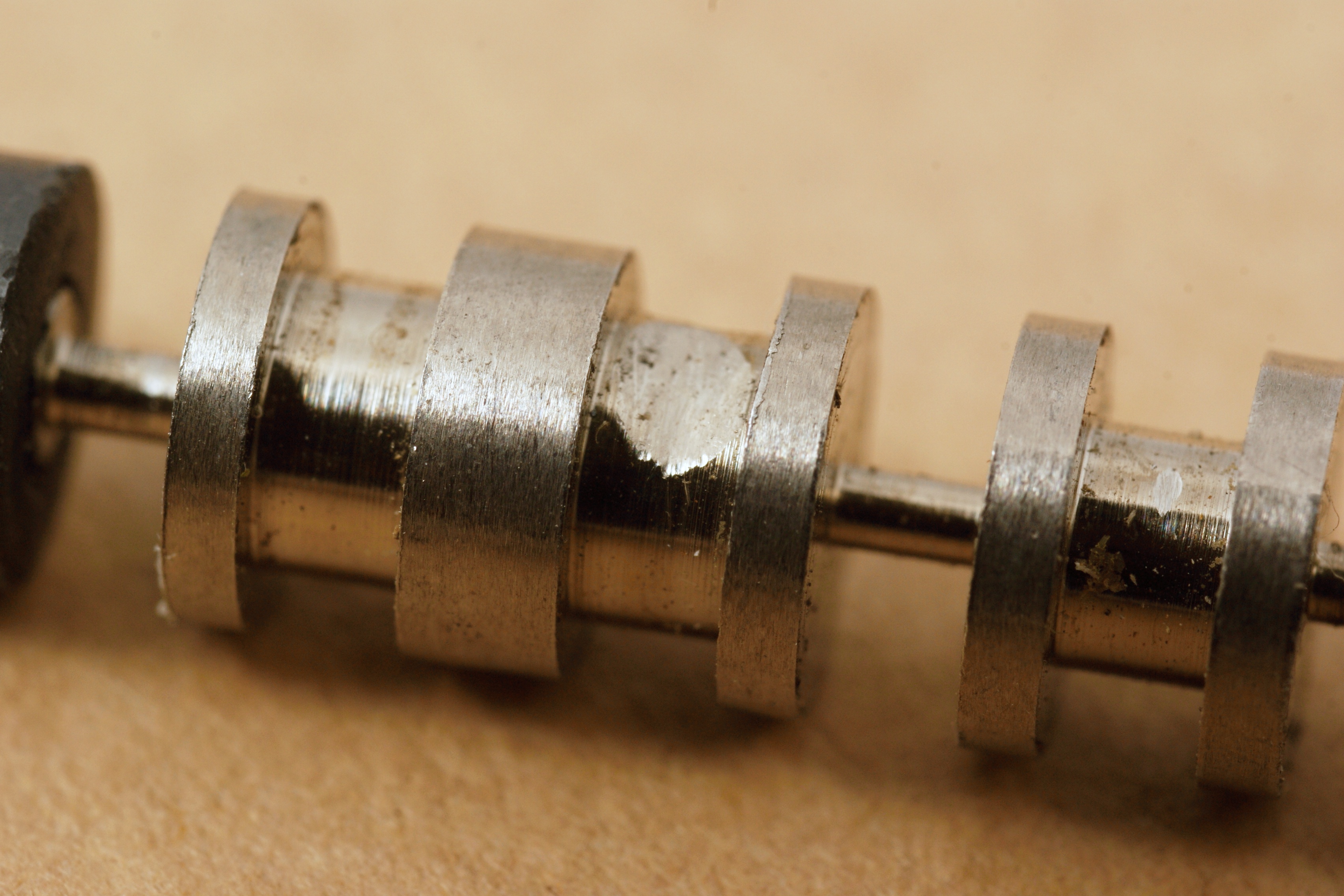

Он состоит из пяти резонаторов гантельного типа. Необычный момент - они разные. Такое встречается нечасто, обычно используют однотипные детали.

Целое семейство таких ЭМФ с различными параметрами применялось в блоках радиоприемного устройства Р-160П "Вспышка" и его клонах ("Циклоида" и др.) Справочный листок на них. Пользователи отмечают более высокое качество этих фильтров по сравнению с аналогичными из серий ФЭМ, ЭМФЦ.

Производитель фильтра не маркирован, но можно с уверенностью сказать, что это Омский приборостроительный завод имени Н.Г. Козицкого.

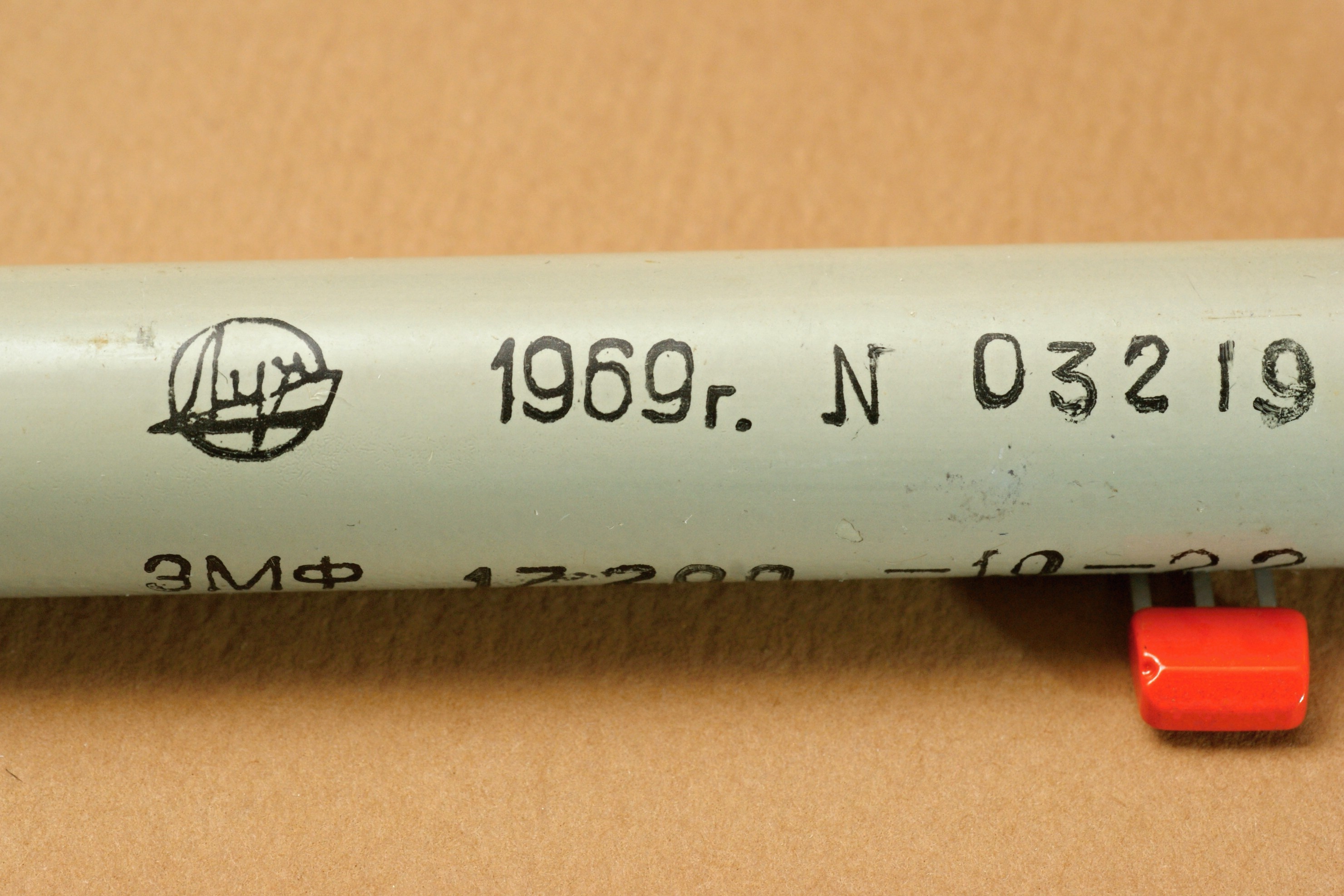

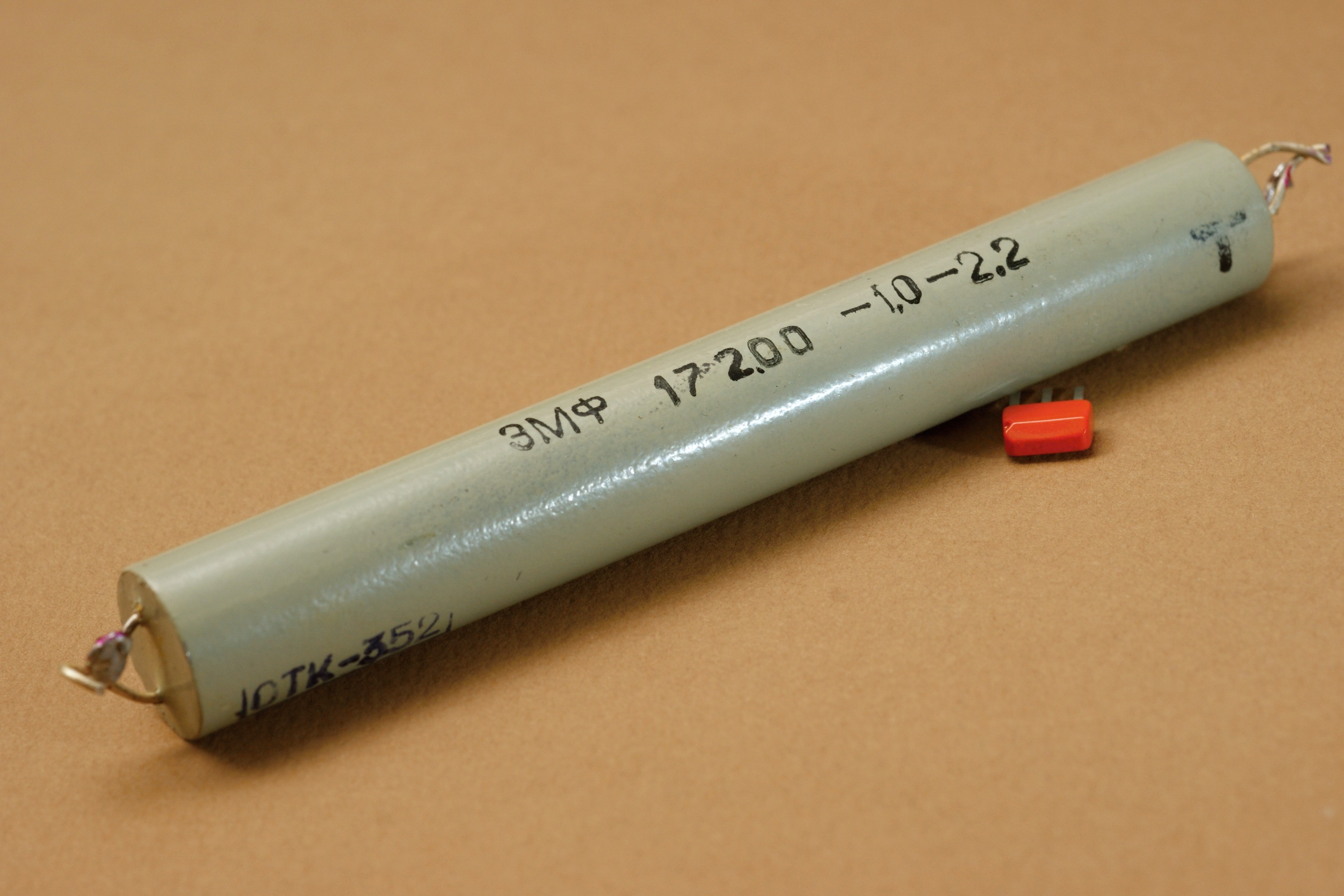

ЭМФ-172,00-1,0-2,2

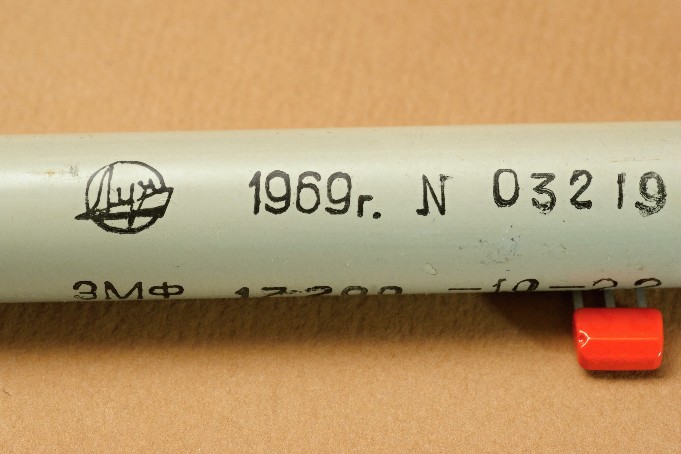

Интересный фильтр из 60-х годов. Традиционно, никаких сведений о нём нет, судя по названию он рассчитан на центральную частоту 172,00 кГц с шириной полосы 1 кГц. Корпус у него заметно толще, чем у традиционных ЭМФ.

Выпущен он редким предприятием - Барнаульским радиозаводом. Комплектующие его производства я встречаю впервые...

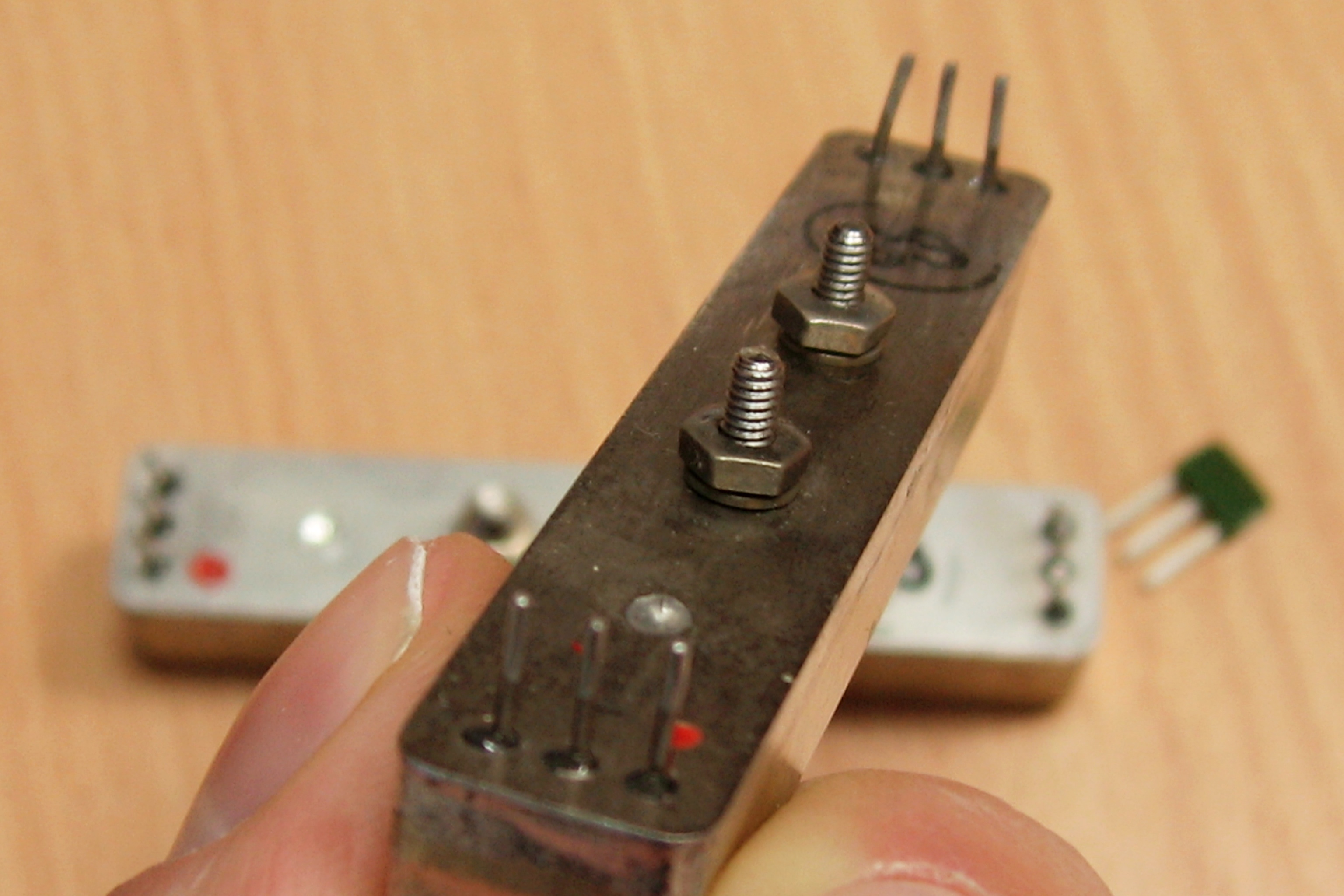

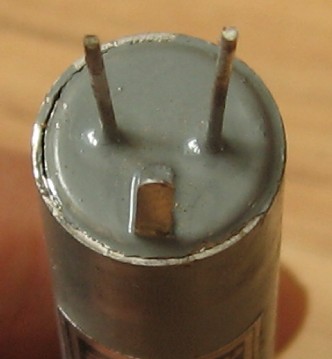

ЭМФ-Д-500-3В

Данных по этому фильтру у меня немного. Согласно названию - дисковый электромеханический фильтр с верхней боковой полосой пропускания, центральная частота 500 кГц, ширина полосы 3 кГц.

Производитель - какой-то из заводов имени Козицкого; предполагаю, что ленинградский.

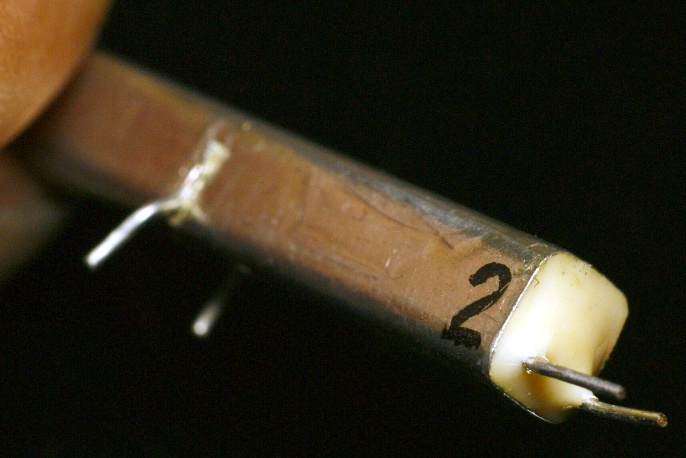

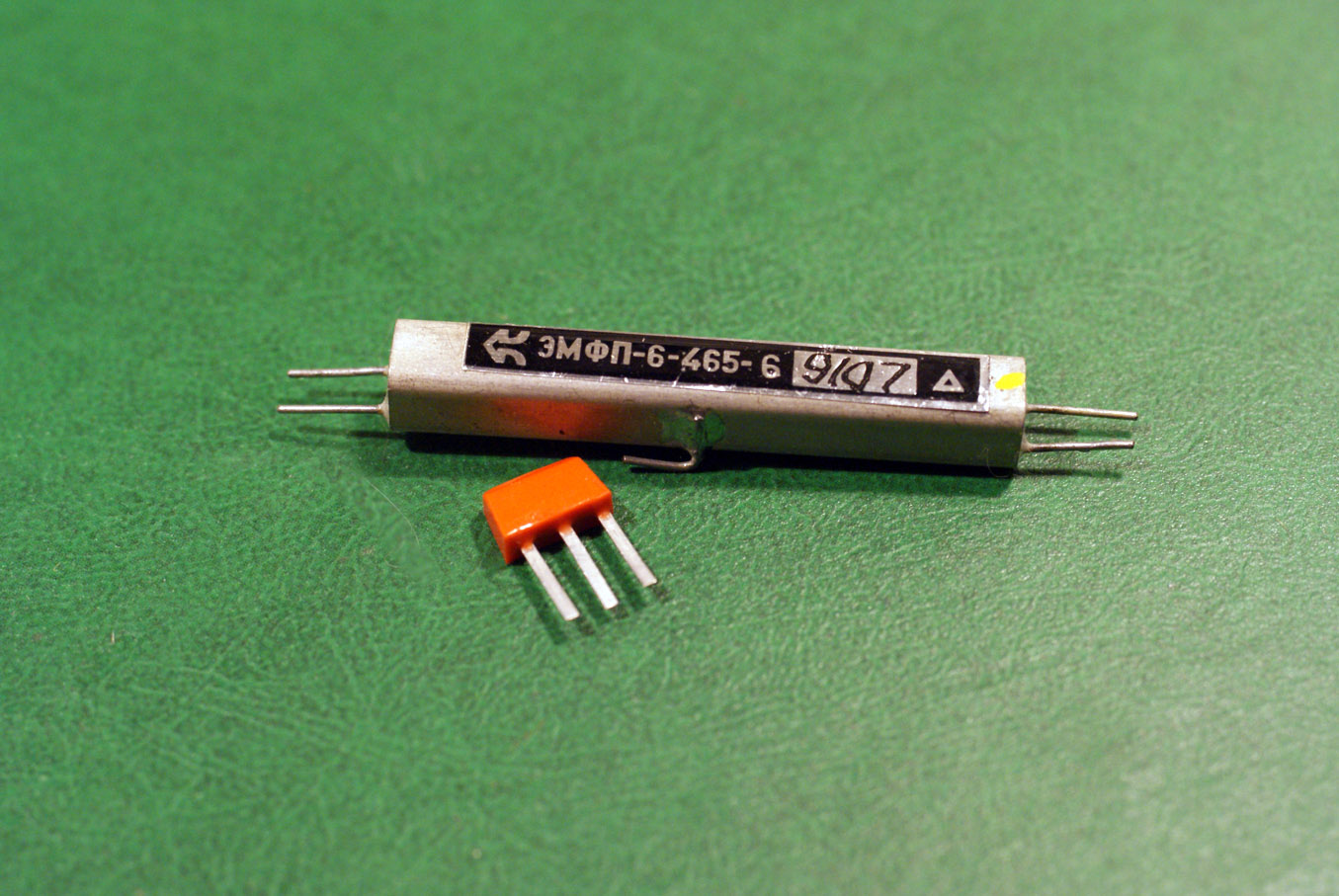

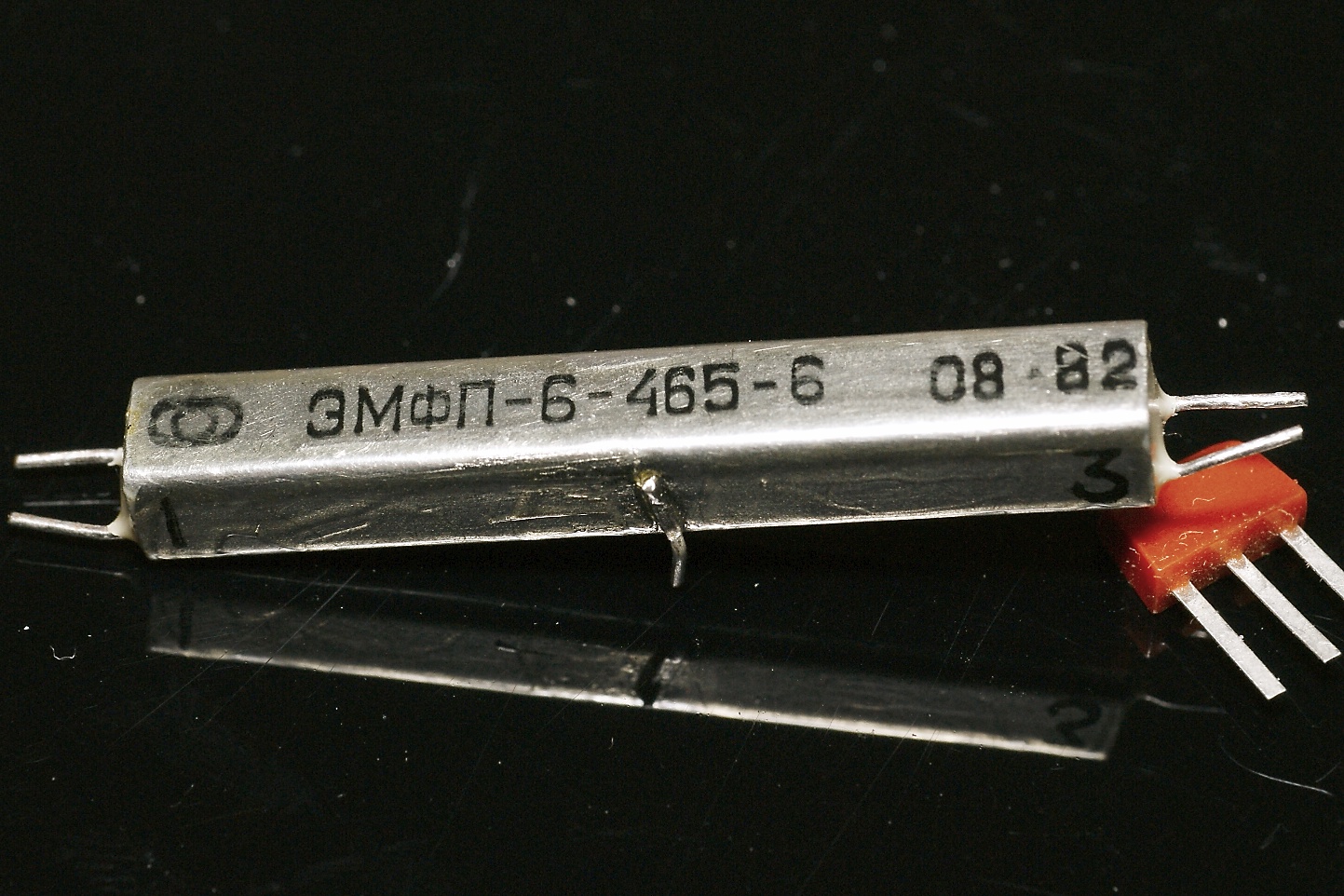

ЭМФП-6-465-6 "Надежда"

Пластинчатый (из 6 элементов) электромеханический фильтр любительского назначения, для конструирования радиоприемной аппаратуры. Имеет невысокие (для ЭМФ) параметры (см. заводской паспорт), но и приемлемую для радиолюбителей цену (в 1985 году - 7,20р.). Входное и выходное сопротивления фильтра оптимизированы для использования в аппаратуре на биполярных транзисторах, что упрощает конструкцию приемного тракта.

Электрические параметры

Центральная частота 465+1,5 кГц
Ширина полосы пропускания (по уровню -3 дБ) 6+0,8 кГц
Затухание в полосе пропускания не более 3,5 дБ
Селективность при расстройке +10 кГц не менее 56 дБ
Входное сопротивление 10 кОм
Выходное сопротивление 1 кОм

Производители - ОАО "Пьезо" (г.Москва) и Алчевский завод "КРАТОН" (бывший Коммунарский электромеханический завод).


(фото Константина Смолярова)

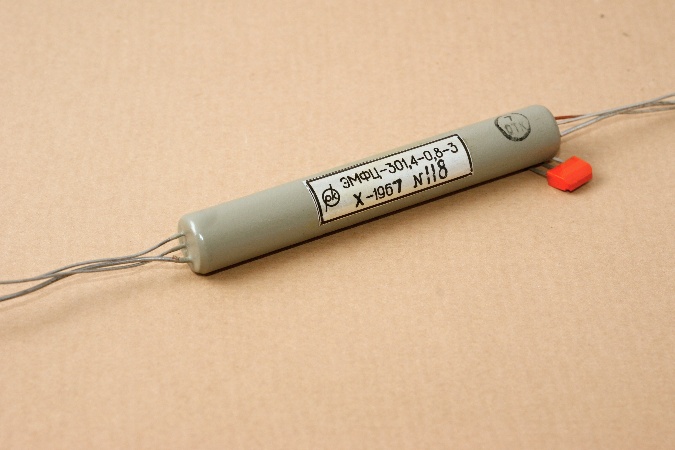

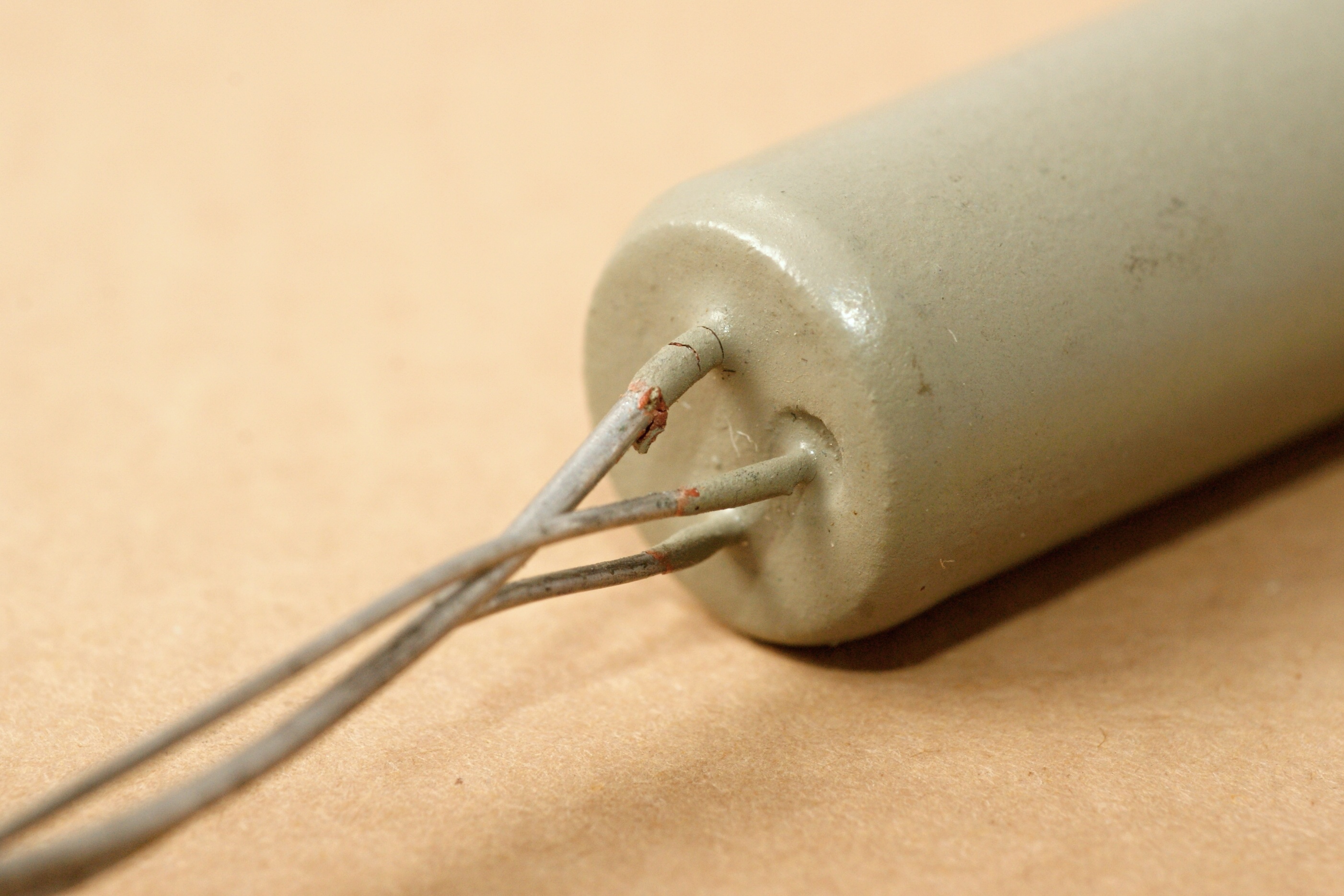

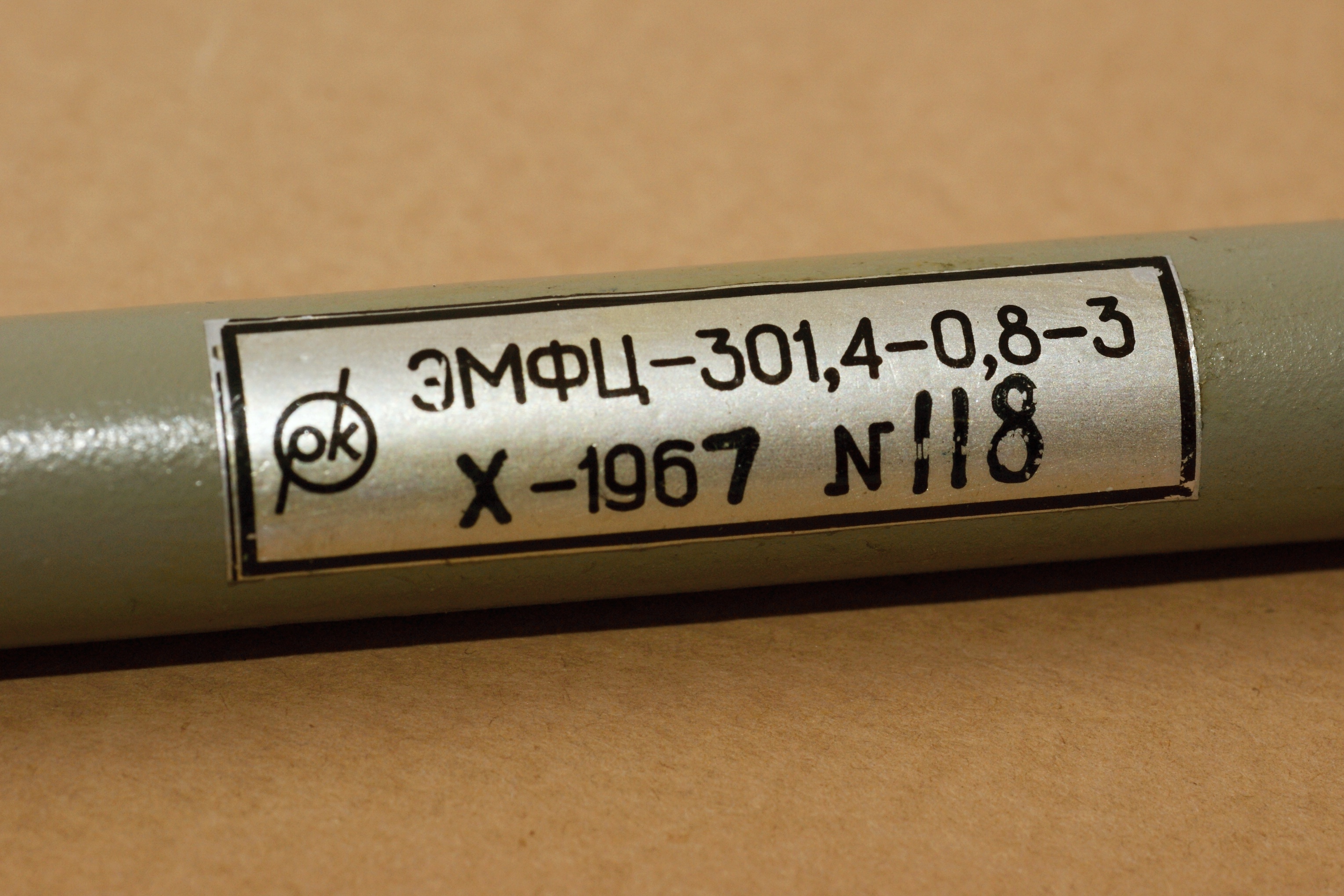

ЭМФЦ-301,4-0,8-3

Что можно сказать про этот довольно старый фильтр? А ничего! Какие-либо упоминания о нём отсутствуют...

Исходя из названия, мы знаем лишь, что это электромеханический фильтр на цилиндрических резонаторах, с центральной частотой 301,4 кГц и шириной полосы пропускания 800 Гц, некоего третьего варианта.

Производитель - московский НИИ Радиокомпонентов.

Источники:

1. Голубцов М.Г. Электромеханические фильтры радиочастот. М.-Л. Госэнергоиздат, 1957. (Массовая радиобиблиотека, выпуск 282).
2. Конашинский Д.А. Частотные электрические фильтры. М.-Л. Госэнергоиздат, 1959 (Массовая радиобиблиотека, выпуск 344).
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
4. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
5. Приборы пьезоэлектрические и фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов. РМ 11 073.072-2-82.- ВНИИ "Электронстандарт", 1983.
6. Электромеханический фильтр ЭМФП-6-465 - "Радио" 1985, №1.
7. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические приборы: Справочник. - М.: Радио и связь, 1993.
8. Константин Шульгин (U3DA). Основные параметры дисковых ЭМФ на частоту 500 кГц - "Радио" 2002, №5.
