Ф67

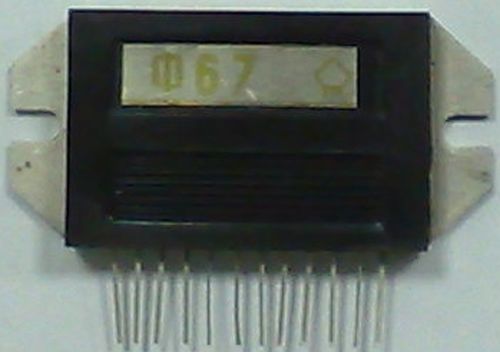

микросборка Ф67
(фото с форума "Портативного ретрорадио")

микросборка Ф67 Очень интересная штука. Усилитель звуковой частоты из раннего творчества томского НИИ ПП. Возможно, прототип чего-то из 403ей серии.

Микросхема предназначена для использования в аппаратуре широкого применения: магнитофонах, проигрывателях, телевизорах и т. д.

Конструктивное оформление - подложка с микросхемой, оформленной в пластмассовом корпусе, размещается на пластинчатом металлическом радиаторе - первичном теплоотводе.
Габаритные размеры 54х30х7 мм, масса - не более 18 г.

Электрические параметры

Полоса частот по уровню 0,7 Гц
   при С=4000 мкФ, Кг не более 2% - 20...20000 Гц
   при С=40000 мкФ, Кг не более 3% - 20...30000 Гц
Напряжение источника питания 24 В + 20%
Потребляемая мощность при Рвых=10 Вт, Rн=4 Ом - не более 18 Вт
Входное сопротивление - не менее 16 кОм
Чувствительность - не хуже 150 мВ
Коэффициент полезного действия - 55%

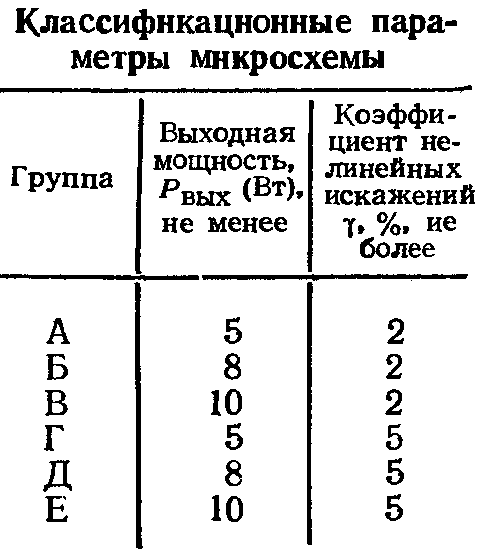

Источники:

1. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
