ФД2М

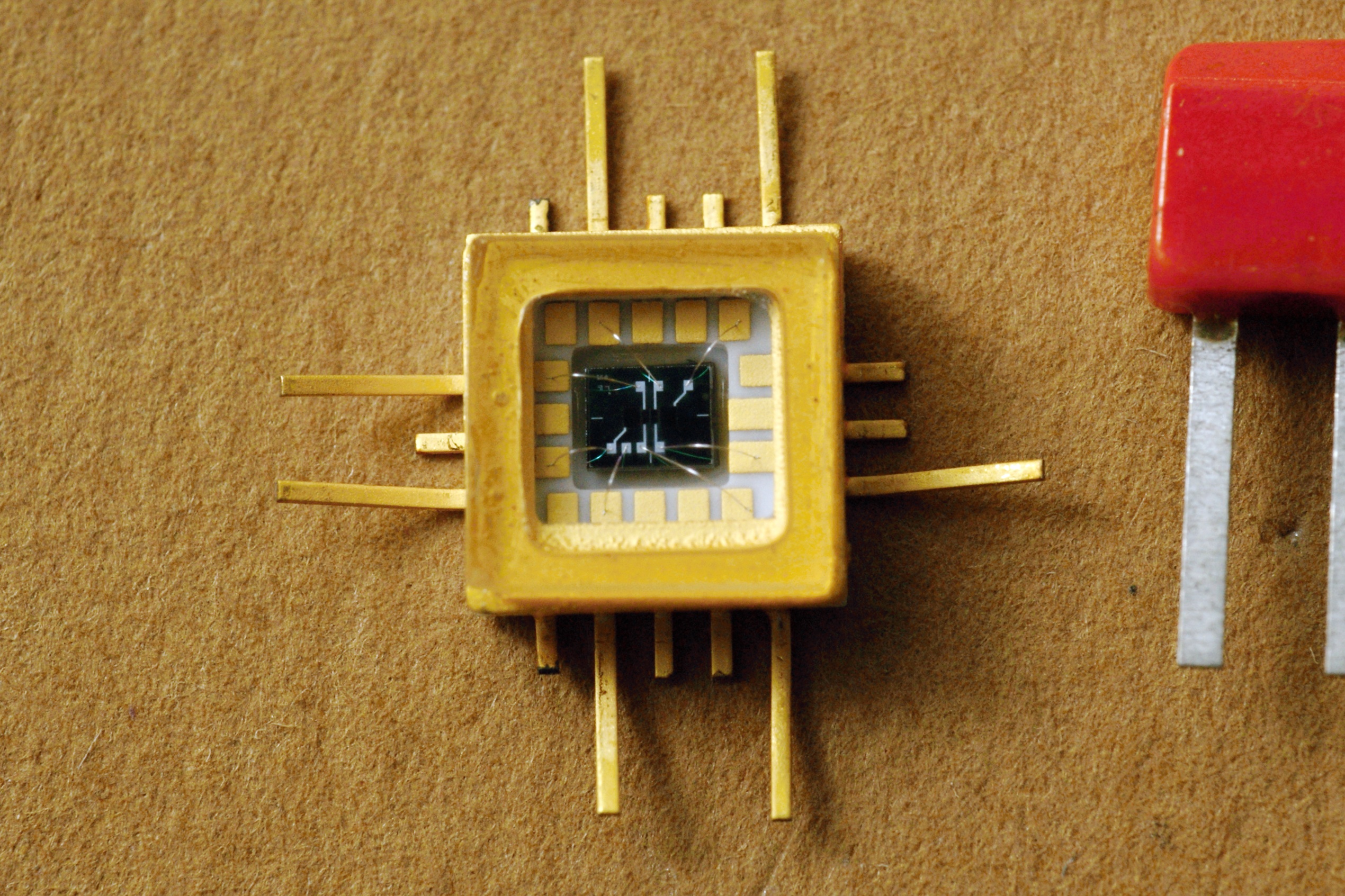

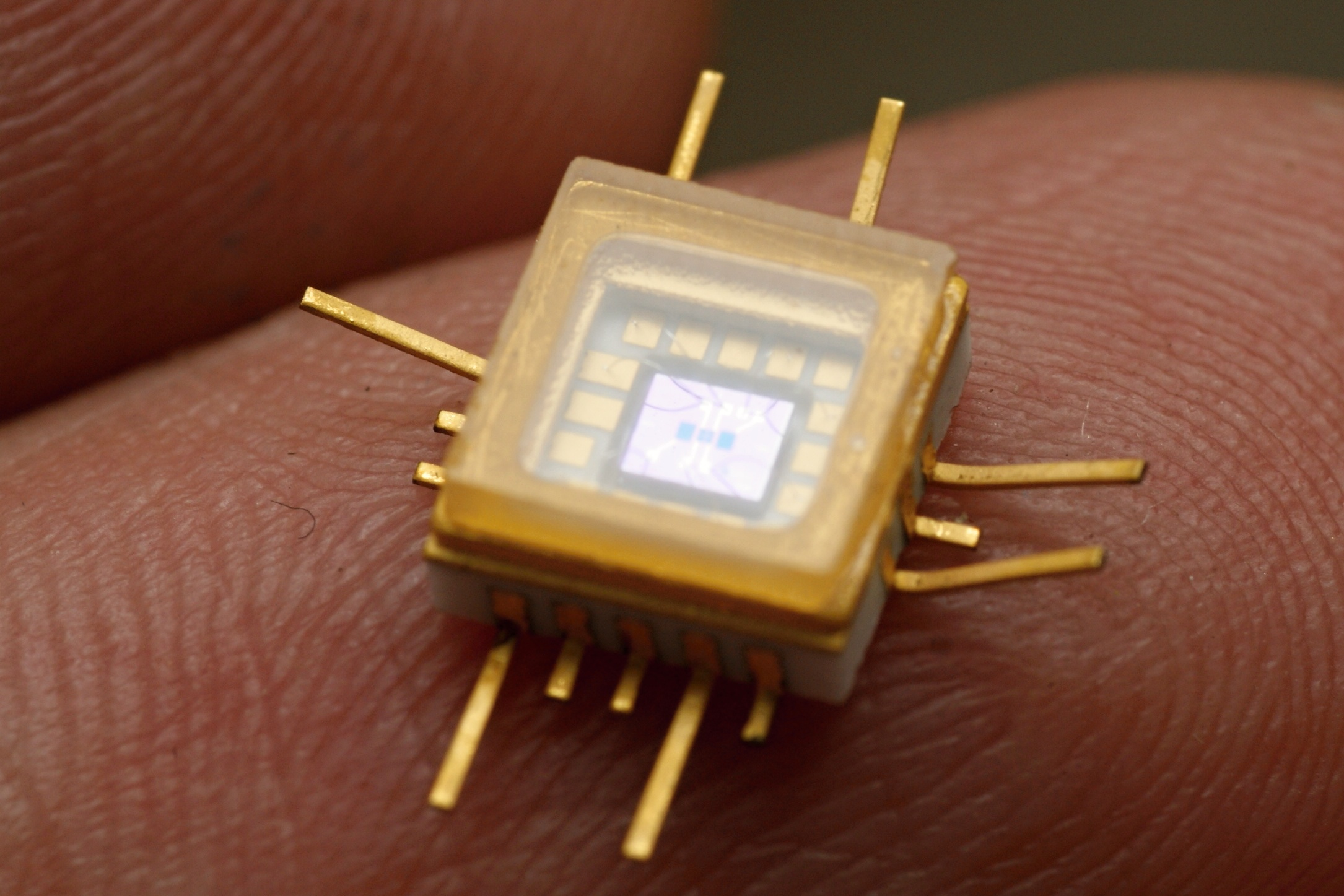

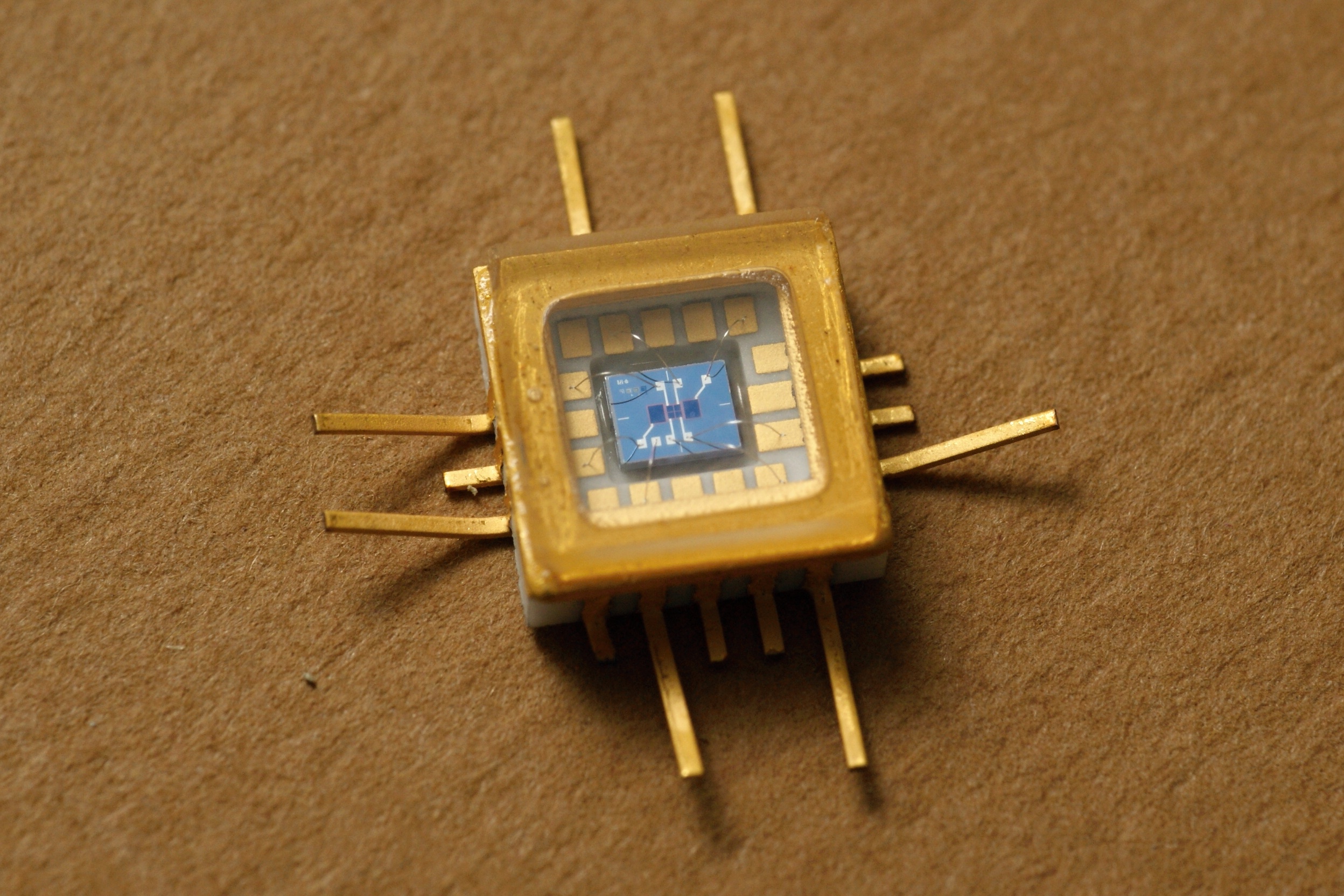

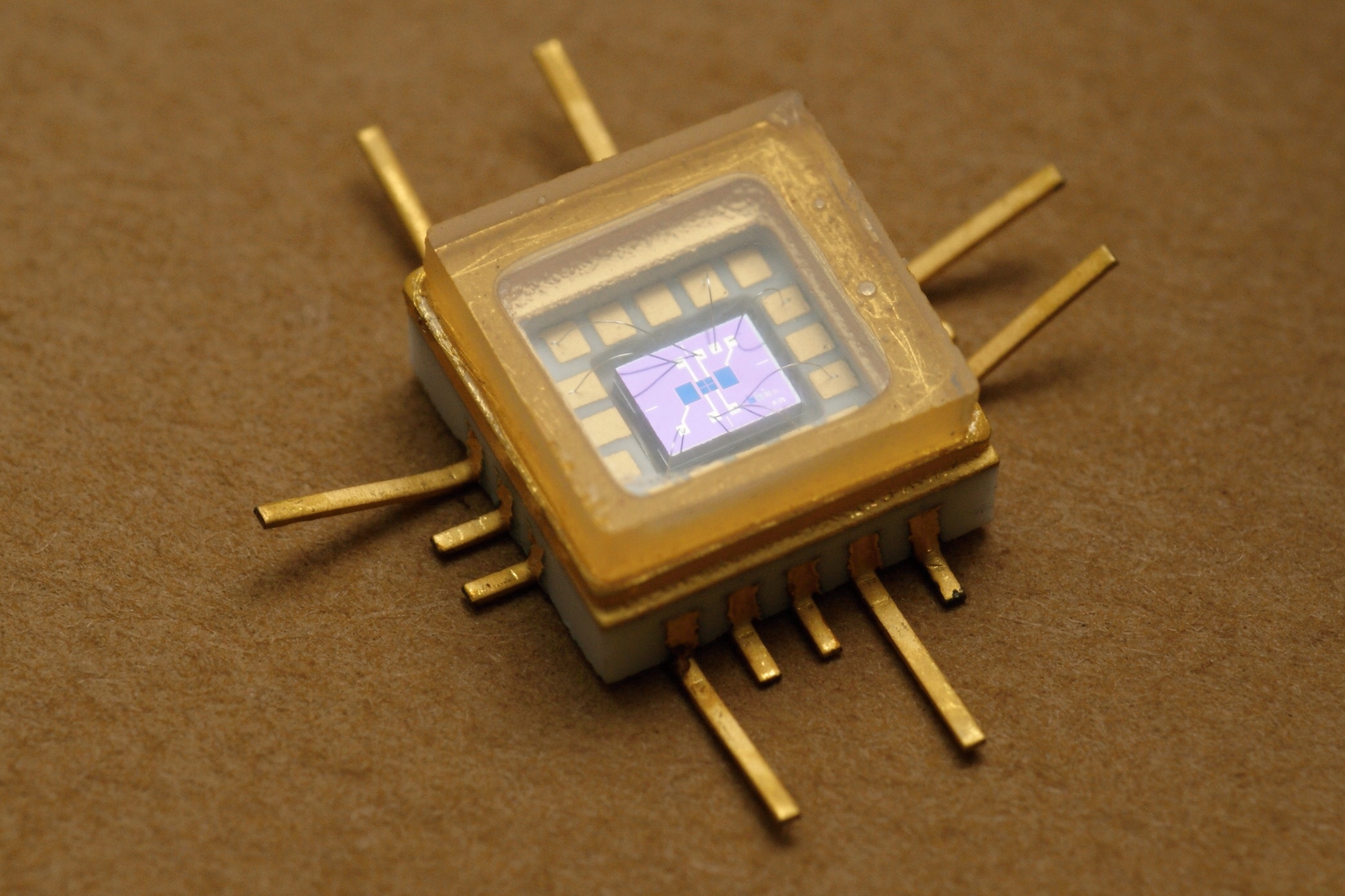

Миниатюрный кремниевый фотодиод в непривычном для таких приборов корпусе типа "Н", от новосибирского "Востока".

Он из относительно поздних советских разработок, но при этом имеет всего второй порядковый номер. А параллельно существуют ещё ФД-2 и ФД2Ц; систему обозначений наших фотодиодов простой не назовёшь...

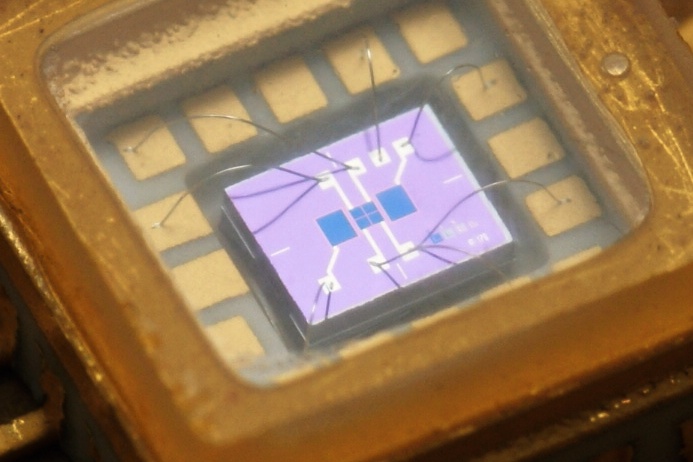

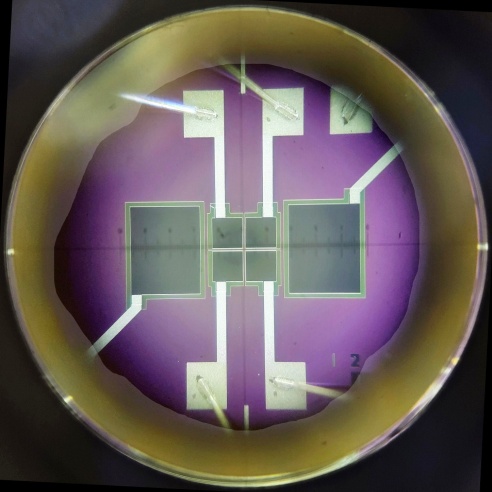

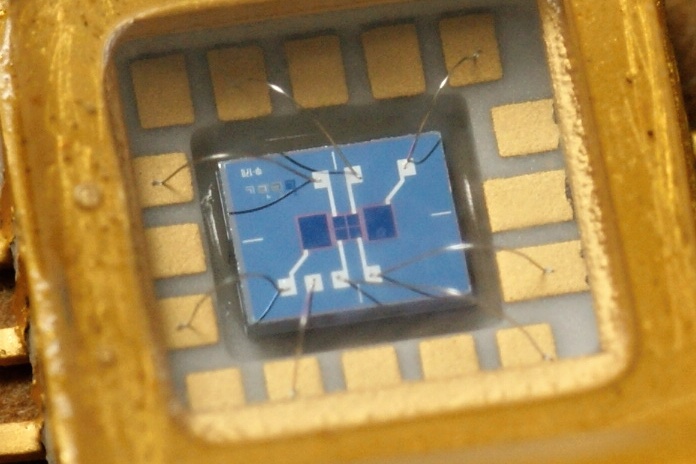

Область спектральной чувствительности у ФД2М охватывает видимый и ближний ИК диапазон, с максимумом в красной области (630 нм). Фоточувствительный элемент состоит из шести областей, включенных по схеме с общим анодом. Причём области неравномерны (4+2), что вызвано его назначением - ФД2М разработан для оптических головок цифровых звуковых лазерных проигрывателей. Заводской паспорт от него.

Основные параметры

Рабочее напряжение - 15 В
Темновой ток - не более 10 нА*
Чувствительность - не менее 0,35 А/Вт
Коэффициент фотоэлектрической связи между элементами - не более 10%

* это практически рекордное значение в отечественной практике, столь малый ток встречается всего у двух-трёх типов.

Источники:

1. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
2. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
