ФПЗС4М

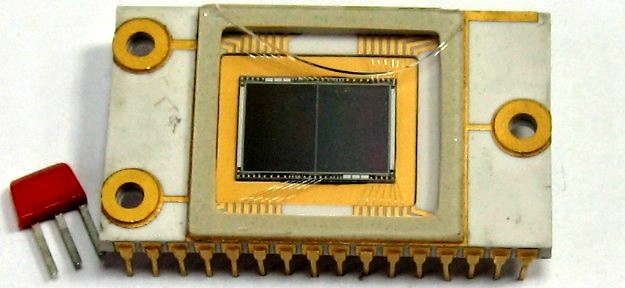

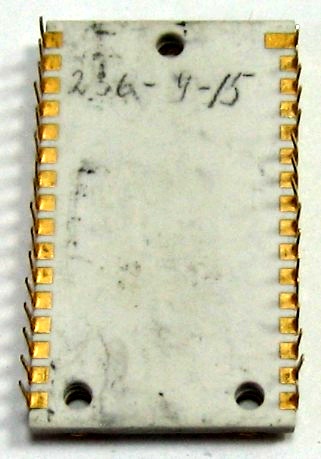

   Никаких обозначений на приборе нет, только непонятная запись карандашом на тыльной стороне. Но, судя по конструкции и размерам, это ФПЗС4М - (Ф)оточувствительный (П)рибор с (З)арядовой (С)вязью, 4ая разработка, (М)атричный.

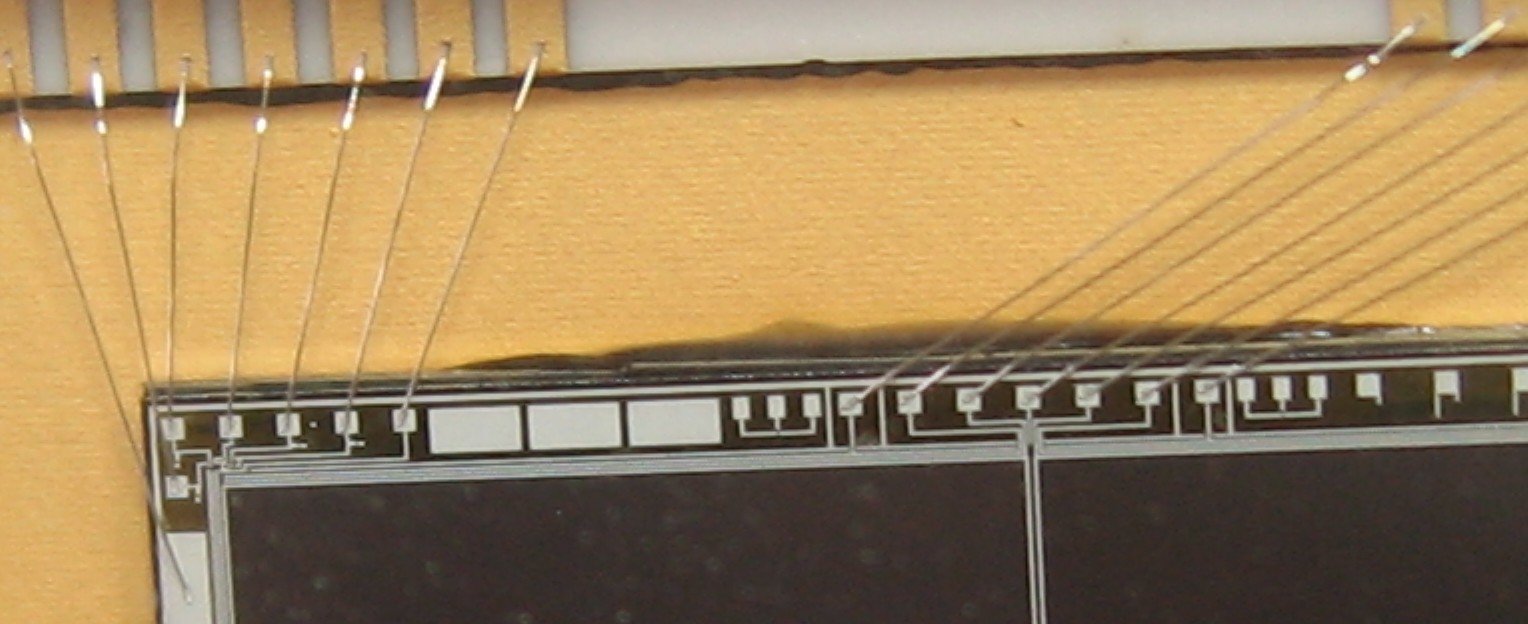

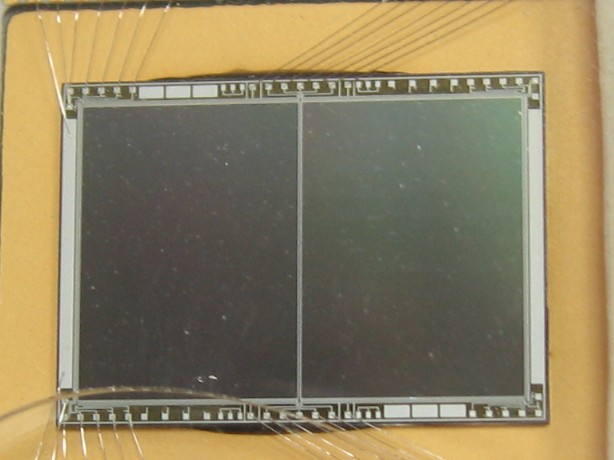

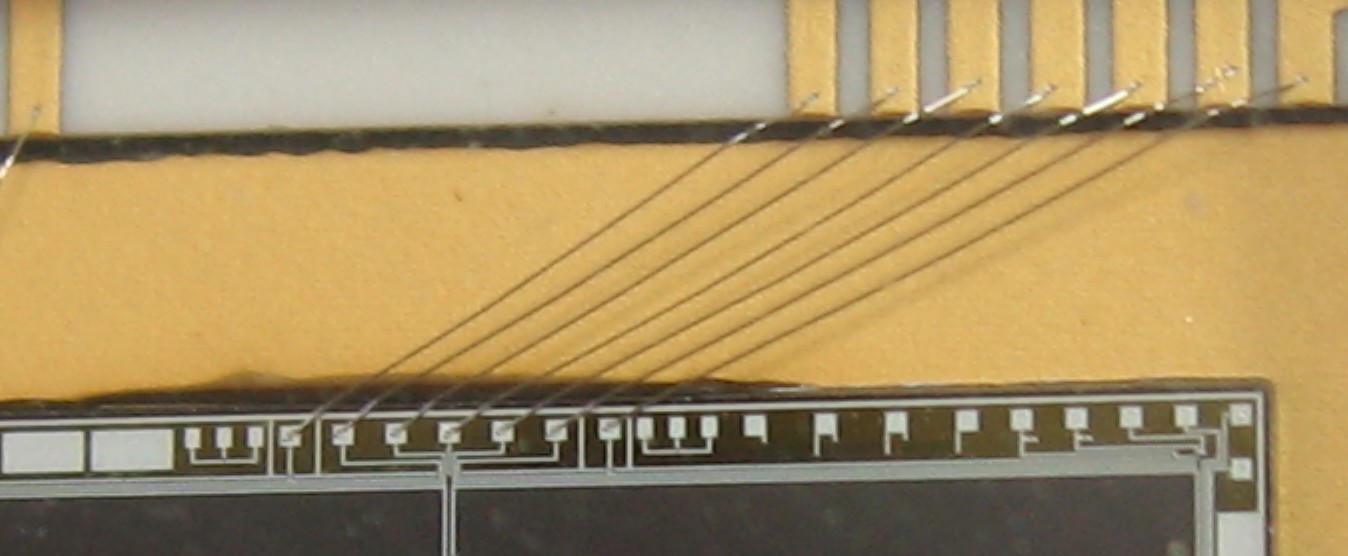

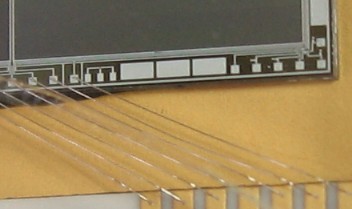

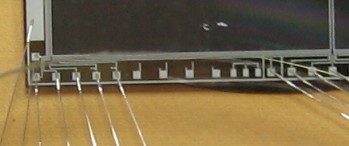

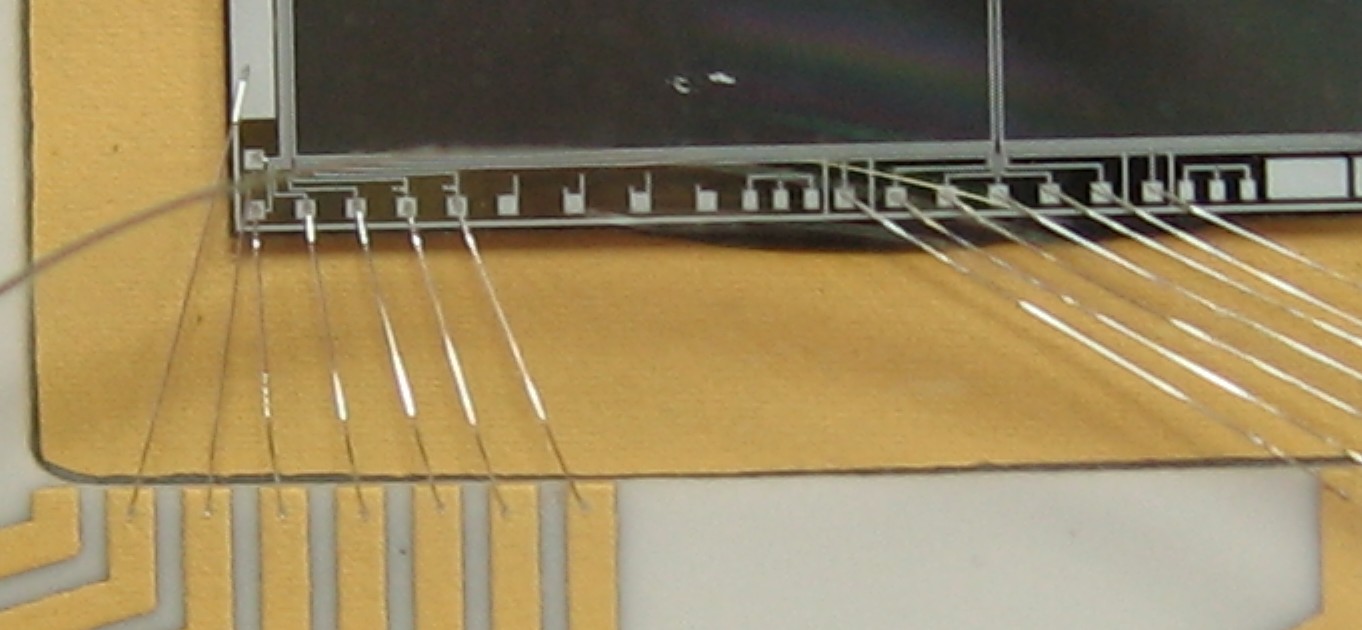

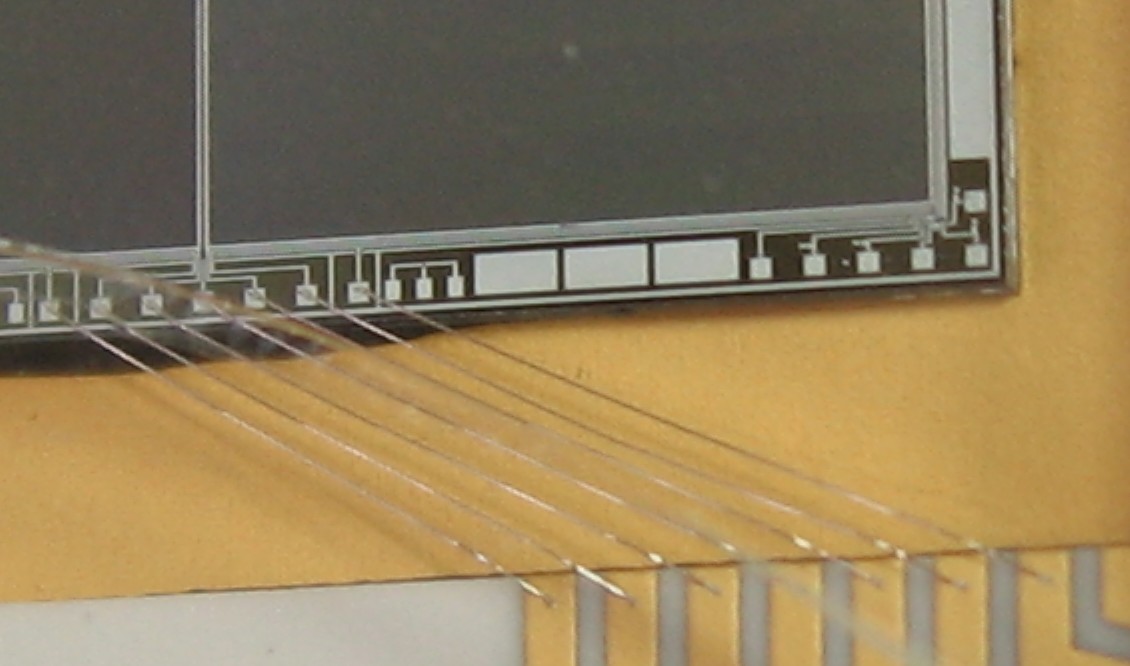

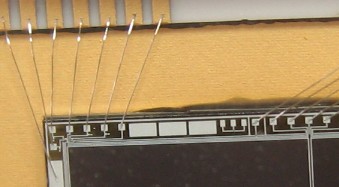

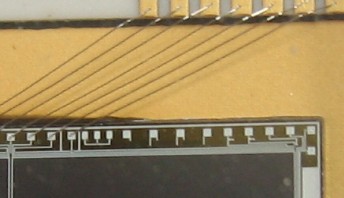

   ФПЗС4М - фотоприемная матрица размером 576х512 элементов, трехфазная, с самосканированием, предназначенная для работы в передающей аппаратуре цветного телевидения, работающей в диапазоне длин волн 0,4...1,05 мкм. Изготовлена по технологии с поверхностным каналом p-типа. Справочный лист на нее.

   Она представляет собой улучшенную версию ФПЗС1М. Доработка конструкции позволила повысить относительную чувствительность на длине волны 0,4 мкм до 10... 15% от максимальной (на длине 0,8 ...0,9 мкм). Металлостеклянный 48-выводной корпус у ФПЗС1М заменен на металлокерамический 32-выводной. К отличиям в спектральных характеристиках и корпусах следует добавить вдвое большую интегральную чувствительность ФПЗС4М: 4х10-2 В/лк по сравнению с 2х10-2 В/лк у ФПЗС1M. Остальные параметры у них идентичны.

   Производитель не маркирован; по всей вероятности это НПО "Электрон", Санкт-Петербург.

   Название ФПЗС давалось приборам на стадии разработки, т.е. экспериментальные образцы для внутреннего употребления и начала работы партнёров по совместной тематике. В дальнейшем, серийная продукция получала название ФППЗ. Т.е. серийный образец этой линейки (если он был) имел название ФППЗ-4М, у него были уточнены характеристики и (возможно) подправлены баги.

Основные параметры

Напряжение насыщения выходного сигнала не менее 0,1 В
Вольтовая чувствительность не менее 40 мВ/лк
Глубина модуляции на 200 ТВ-линиях не менее 45%
Неравномерность темнового сигнала не более 20%
Максимальная освещенность не менее 2 лк

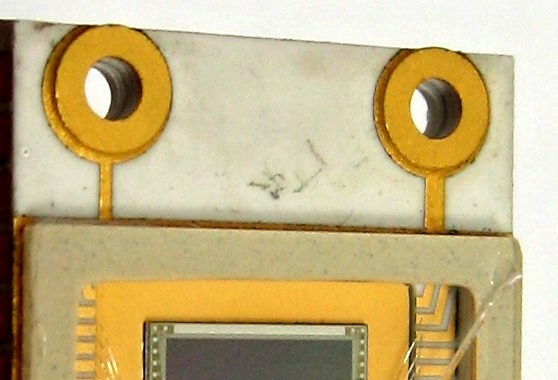

Назначение отверстий в корпусе неизвестно... ну не для крепления же они?

Источники:

1. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
2. Пресс Ф.П. Фоточувствительные приборы с зарядовой связью. - М.: Радио и связь, 1991.
3. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
4. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
