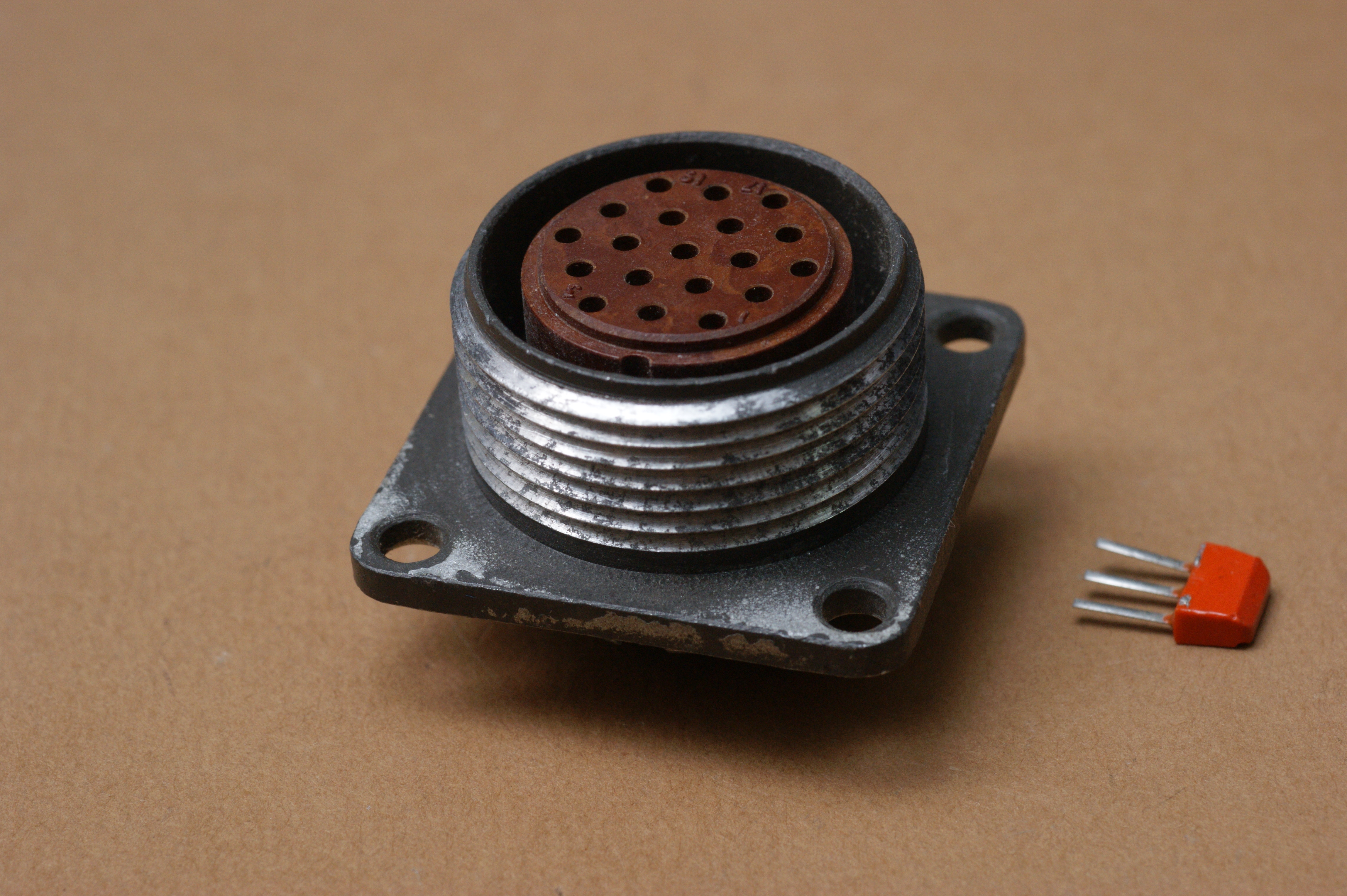

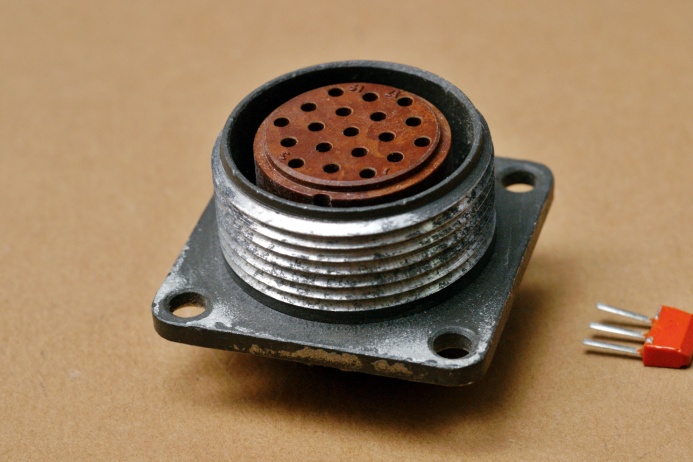

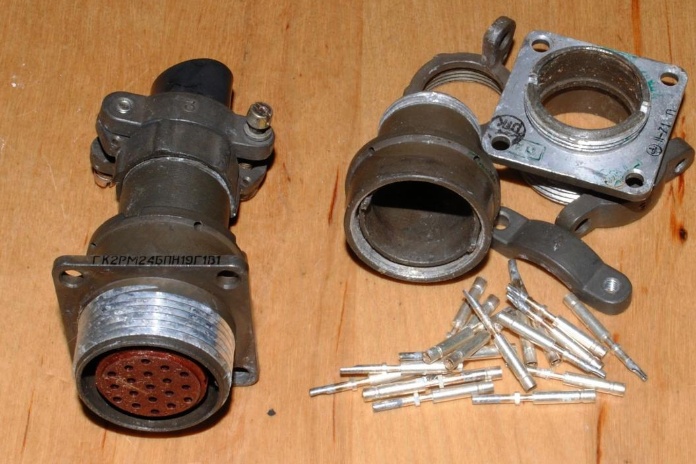

(фото с Форума радиодеталей)

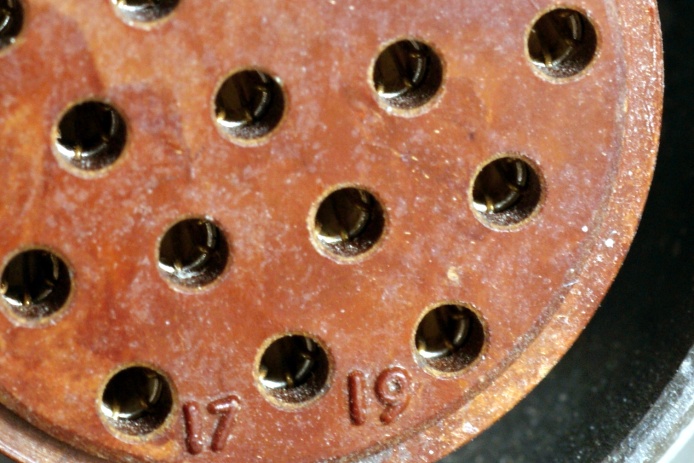

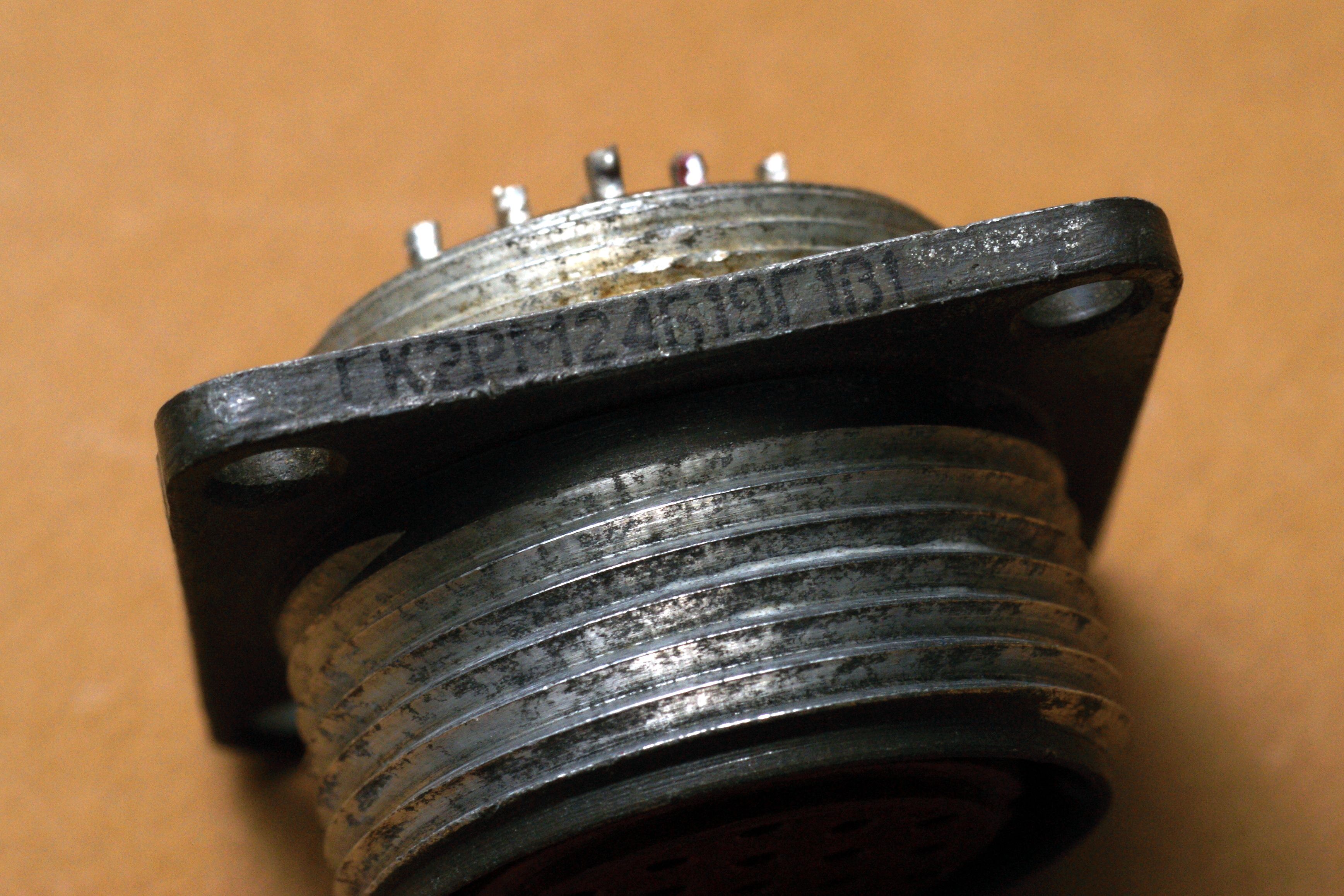

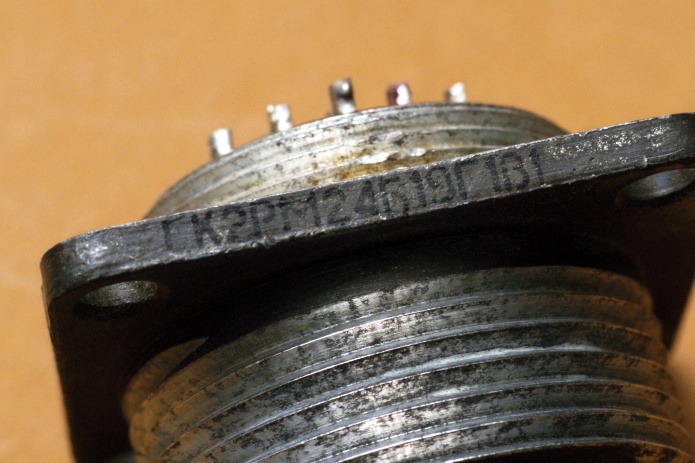

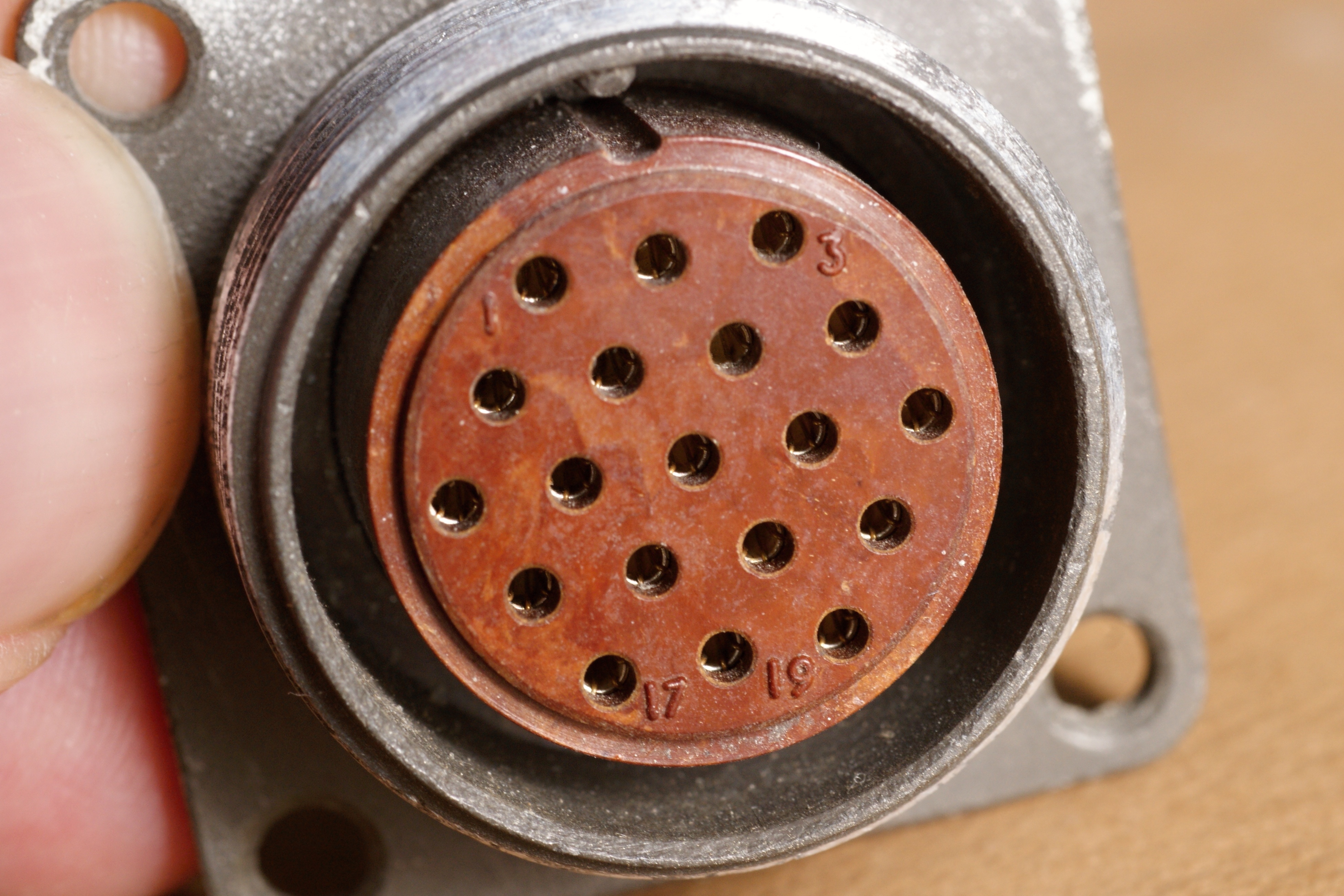

(фото с Форума радиодеталей)
Весьма редкий потомок разъёмов 2РМ - с (Г)иперболоидными (К)онтактами. Справочные данные на них.
Это розетки (и только розетки), которые по размерному ряду и набору
контактов соответствуют аналогичным позициям среди 2РМ, и сочленяются с вилками 2РМ.
Отличие их, как можно понять, в конструкции гнезда - оно гиперболоидное (как, к примеру,
в известных разъемах ГРПМ), а не цельноштампованное.

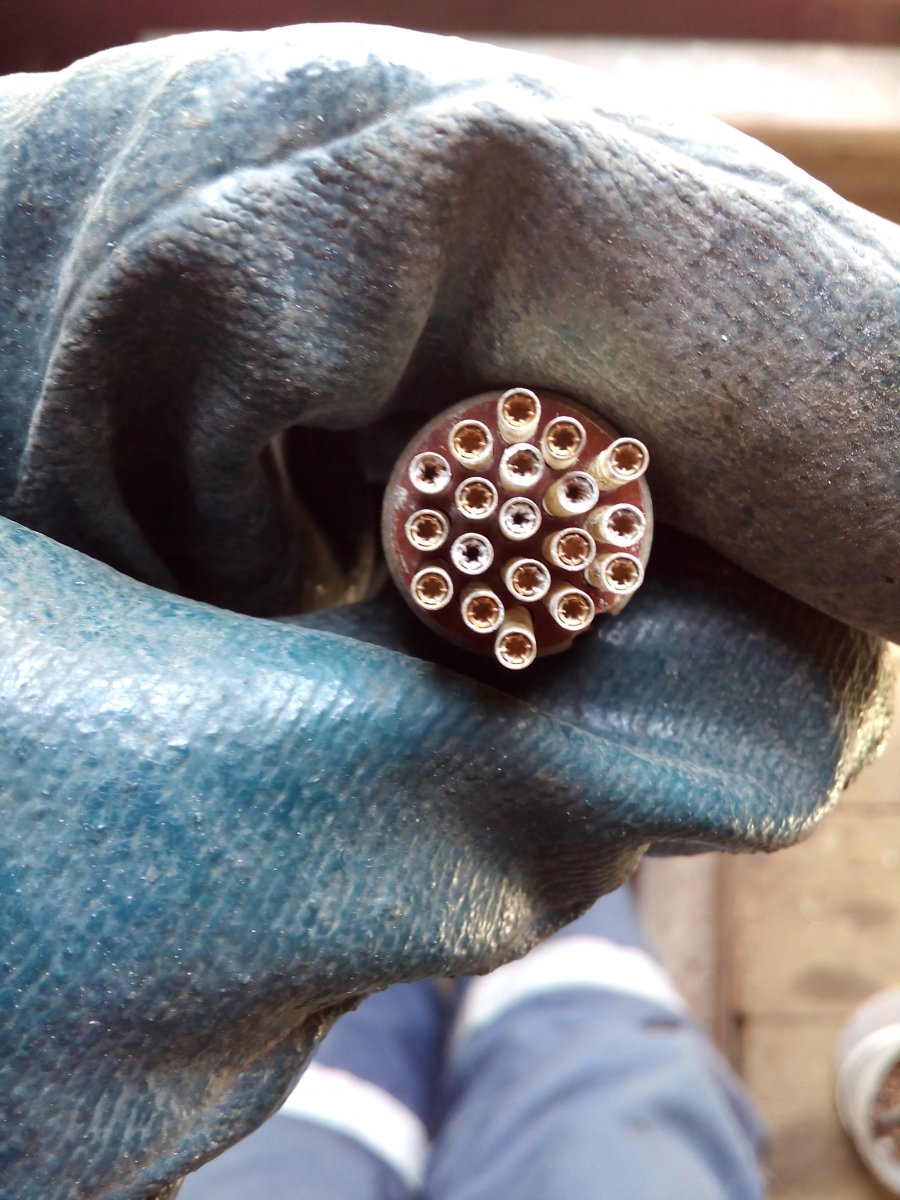

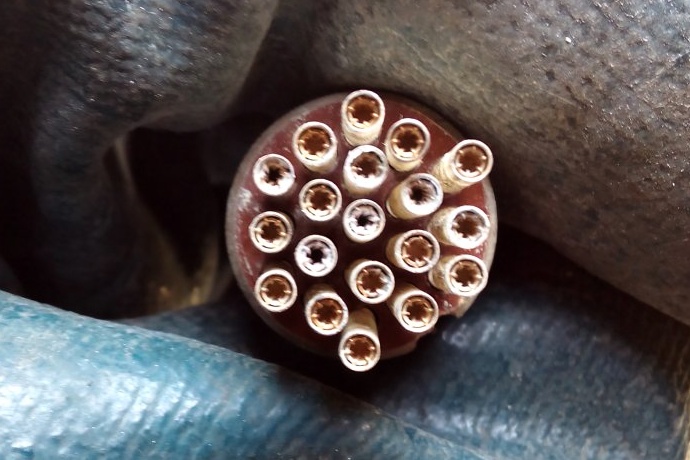

Контактная поверхность в нём
образуется несколькими позолоченными бронзовыми проволочками, расположенными
продольно по внутренней поверхности цилиндра (под углом 8°
к образующей). Для гнёзд под штырь 1 мм предусмотрено 6 проволочек в гнезде,
под штырь 2 мм – 12.
Такое соединение отличается повышенной надежностью, но заметно сложнее технологически, что, по видимому, и обусловило редкость этих разъёмов.
Разработаны они были в КБ Казанского завода радиокомпонентов (ныне завод "Элекон"), а выпущены Полтавским электромеханическим заводом (сейчас это ПАО "Завод "Лтава").

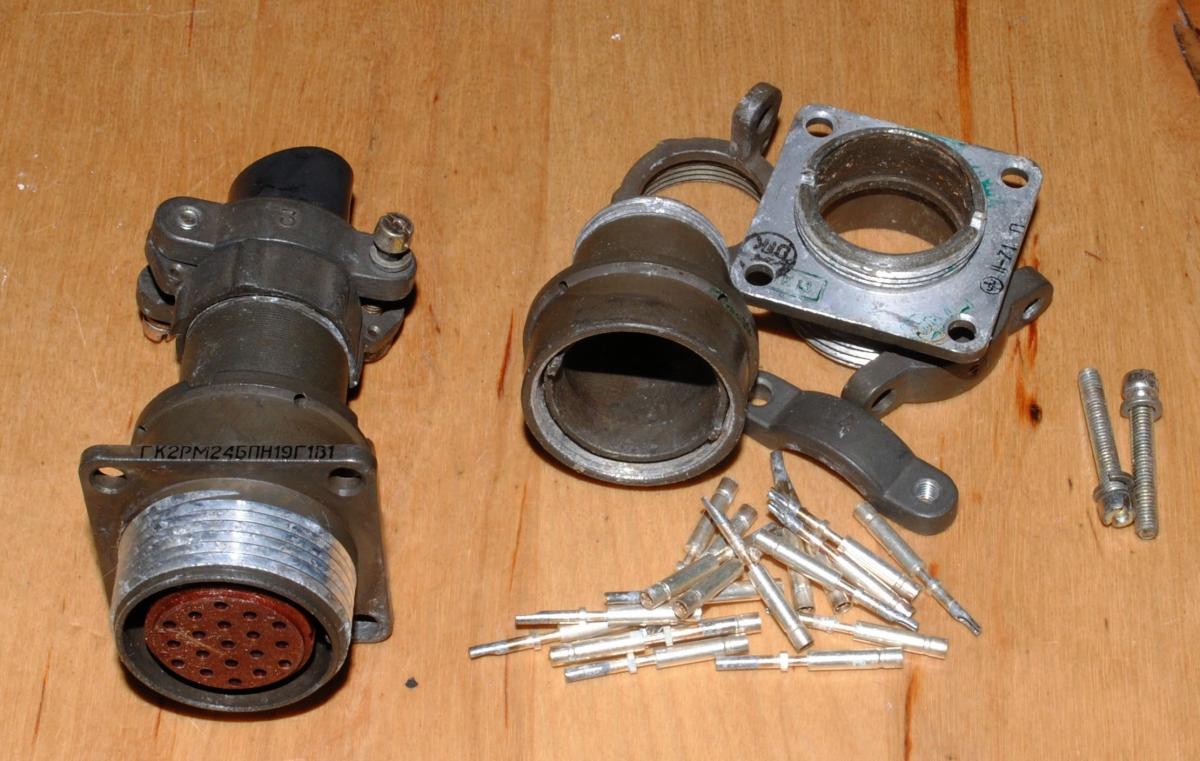

(фото с Форума радиодеталей)
(фото с Форума радиодеталей)
