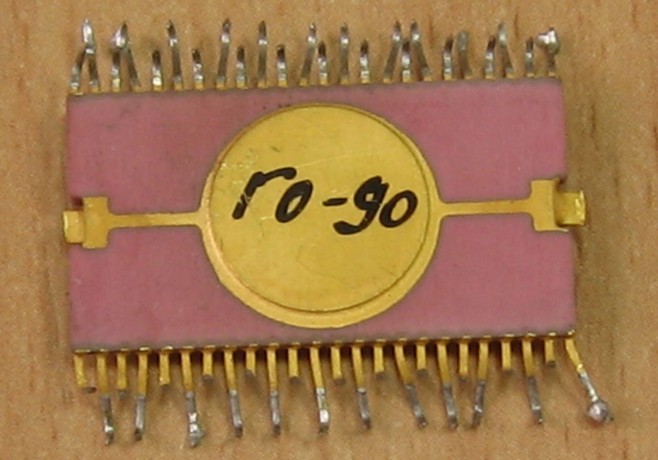

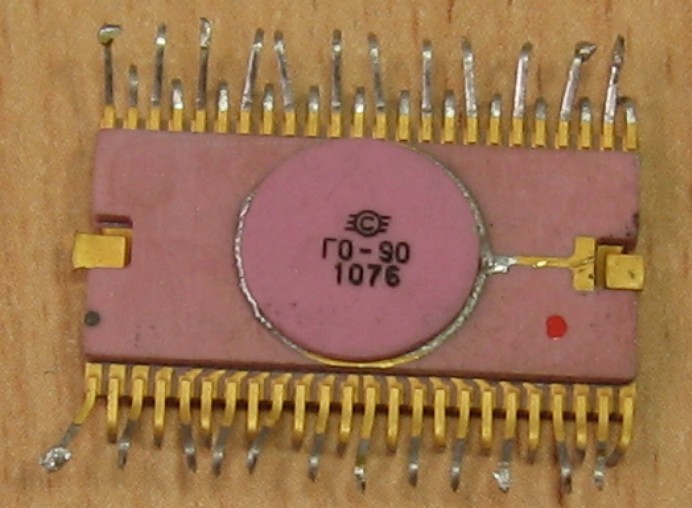

Г0-90

Внутреннее название микросхемы К536ГГ1, в таком виде она применялась в "Электронике С5-11" и "С5-12". Производитель - "Светлана", Санкт-Петербург.

Микросхема предназначена для формирования семитактовых импульсов напряжения логических БИС микропроцессора и пятитактовых БИС запоминающих устройств. Описание её, из ТО на С5-11.

В качестве основного задающего генератора выступает мультивибратор на усилителях с внутренней петлей положительной обратной связи, работающий в режиме перезаряда времязадающих конденсаторов во время релаксационного процесса. Частота устанавливается подбором номинала внешнего резистора.  Распределительное устройство выполнено на сдвигающих регистрах с конденсаторной связью между каскадами. Усилители логических тактовых импульсов выполнены по схеме с многопетлевыми положительными обратными связями и включают в себя схемы удвоения напряжения и двухтактные выходные каскады.

Согласно системе обозначений в ЛКТБ, все генераторы имели внутренний номер на "Г". К примеру, близкая по номеру разработки Г091 - это К145ГГ1.

Источники:

1. Микро-ЭВМ «Электроника С5-11». Техническое описание. ИУ3.035.253ТО. 1976.
