Вот весьма интересная для меня серия. Вроде бы серия предназначена для построения вычислительных и управляющих устройств бытового назначения... Но целый ряд микросхем в ней к этому не имеет никакого отношения! А какое многообразие корпусов, подчас довольно извращенных! А какое многообразие производителей! А например, обозначения типов АИ, ИА, ВХ, ХД, ЧТ - таких нет ни в одной другой серии.
При всем том, что серия очень старая (начало выпуска - конец 60х - начало 70х годов) и много где применялась, найти на нее подробную техническую документацию крайне сложно. В справочниках нет даже единства по поводу состава этой серии...
За помощь в сборе материала по этой серии - большое спасибо Сергею Фролову!

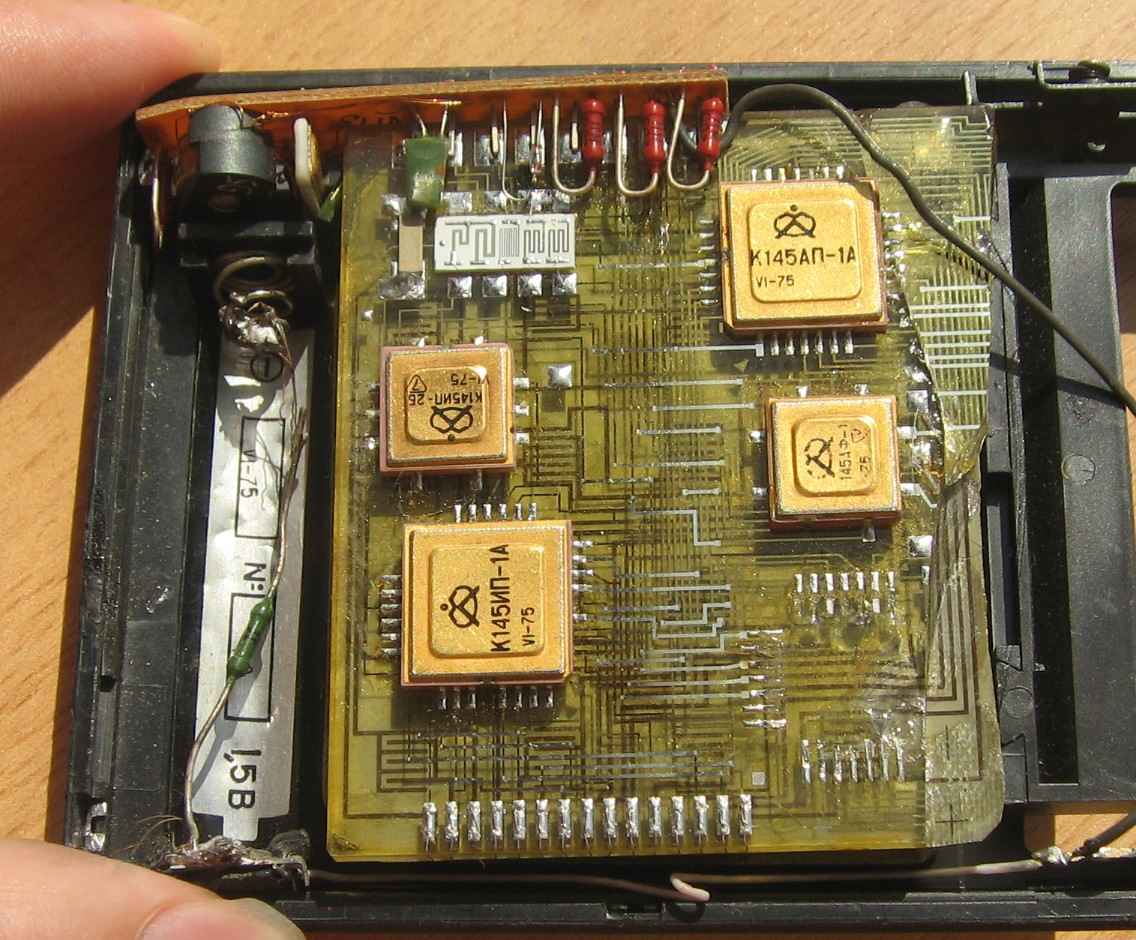

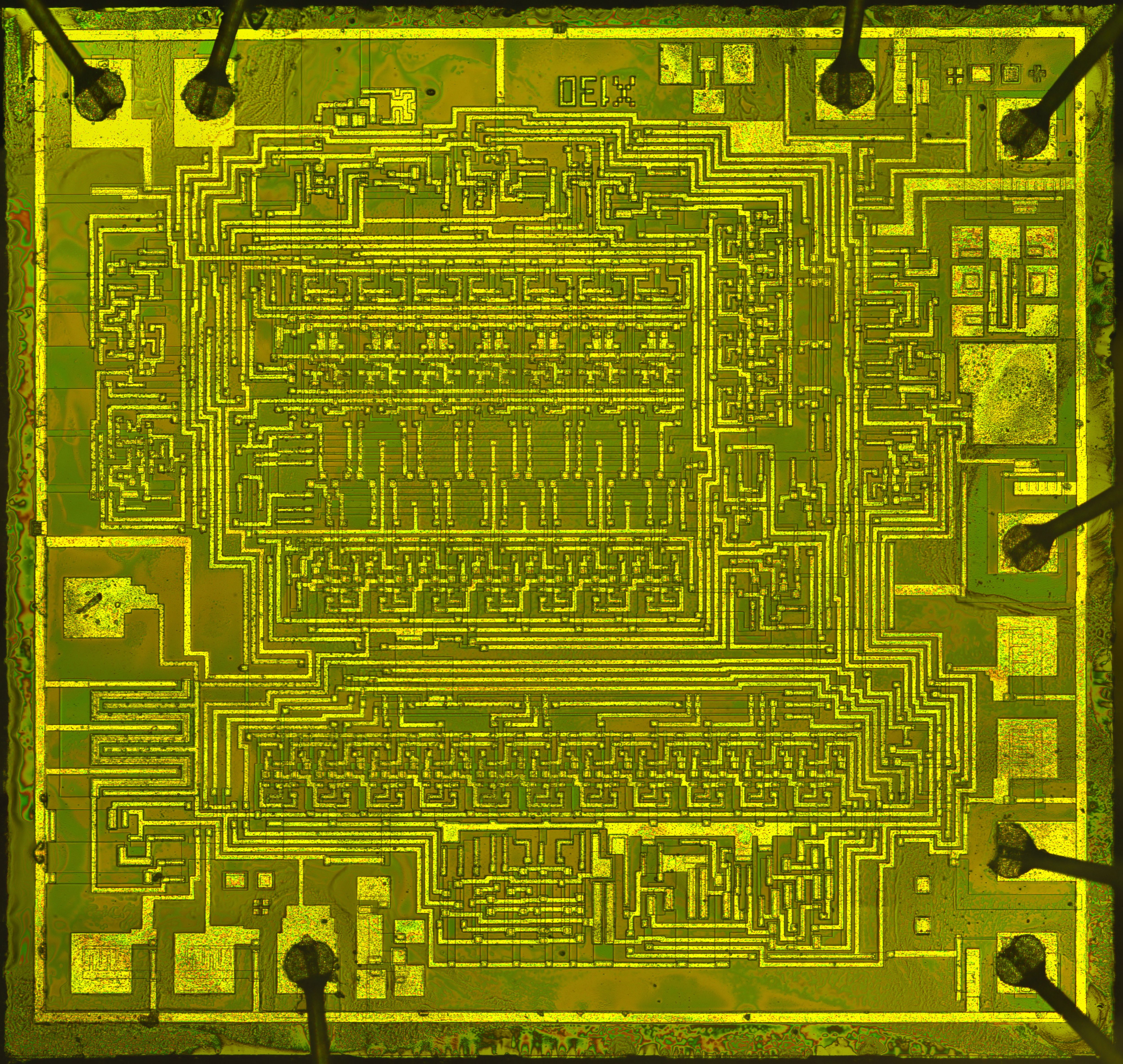

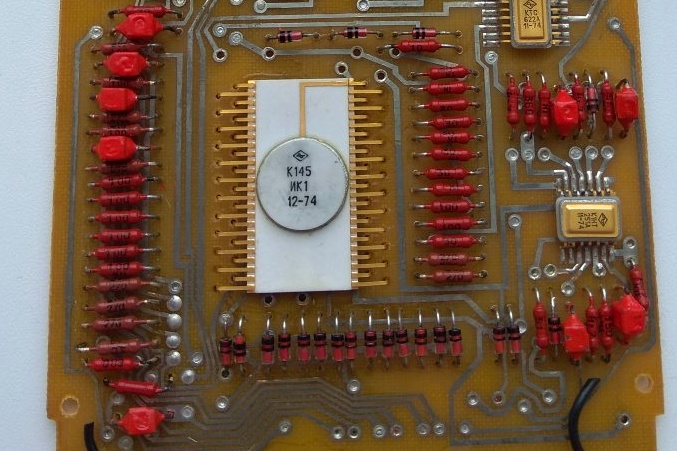

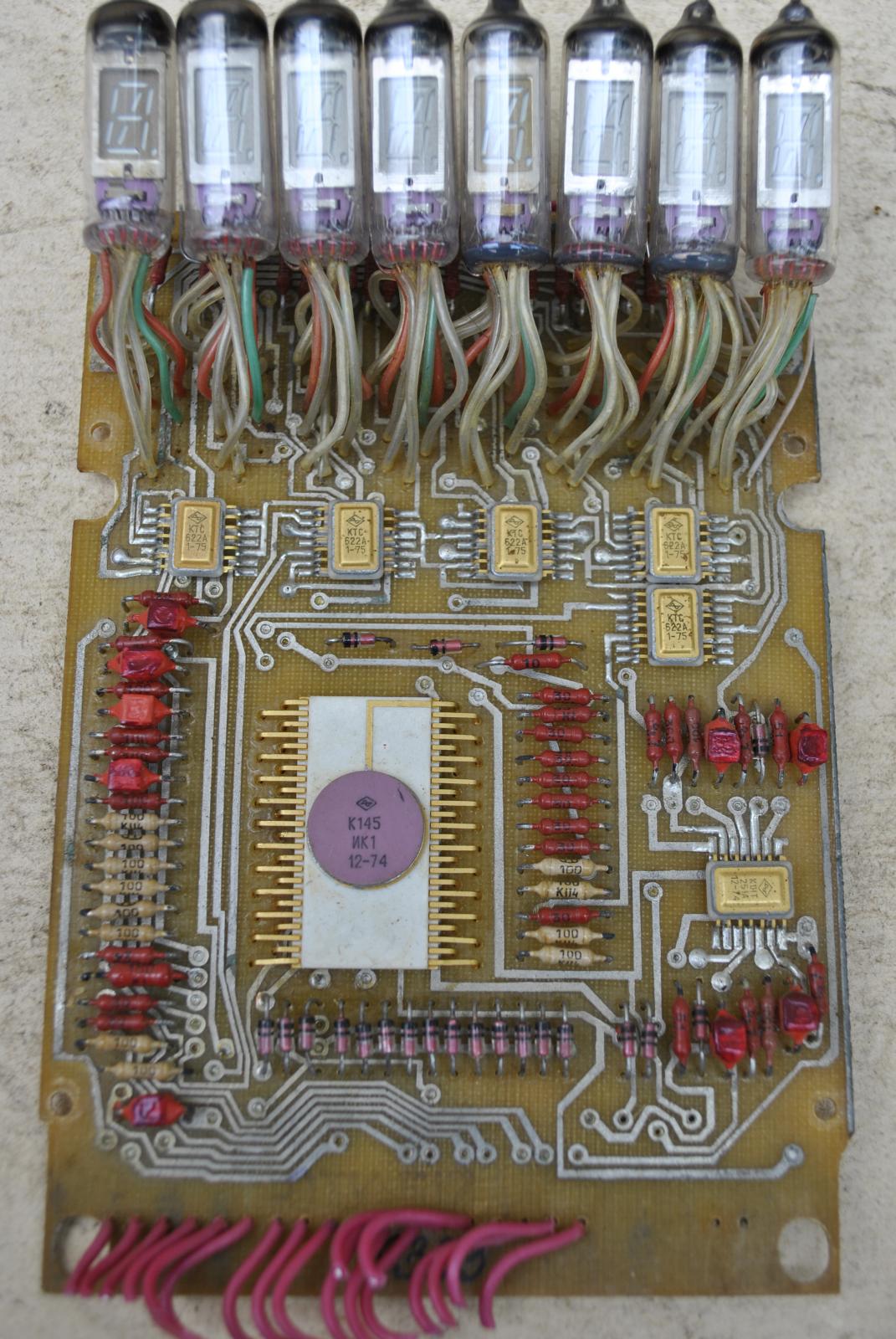

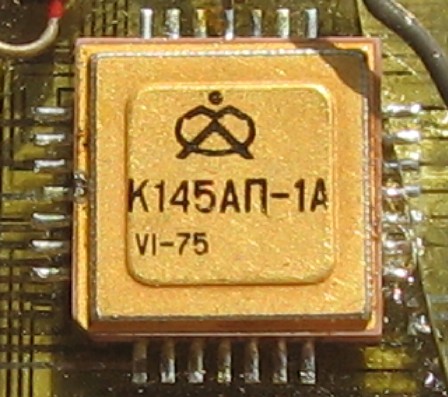

Микросхема из набора для калькулятора Электроника Б3-04. Калькулятор сам по себе очень интересный, со стеклянной (!) печатной платой ... но, впрочем, песня не о нем, а о любви :)))

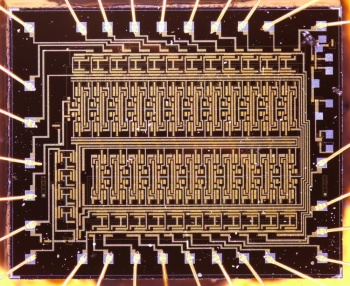

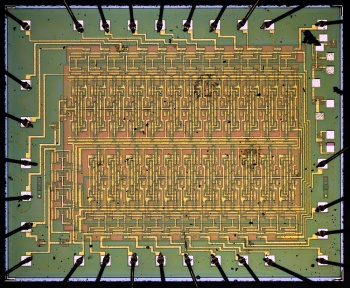

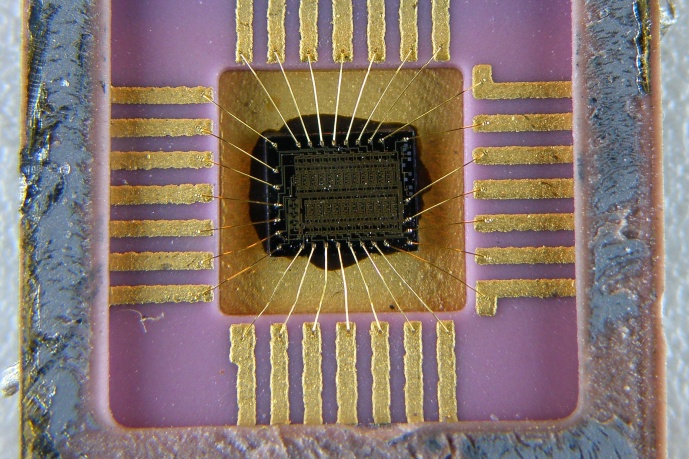

Микросхема выполняет функцию расширителя второй магистрали, фактически это 23-разрядный регистр сдвига, который управляет 23-мя парами сегментов индикатора. КМОП-технология, схема содержит 378 элементов на кристалле.
Разработчик - зеленоградский "Ангстрем". Выпуск этих микросхем был начат там же, в декабре 1973 года.
Параметры - Uвх = 5,2 В; Uвых = 9,2 В; Pпотр = 6,6 Вт (так в справочнике, в реальности скорее всего 6,6 мВт).
(фото с форума Радиокартинки)
|
|

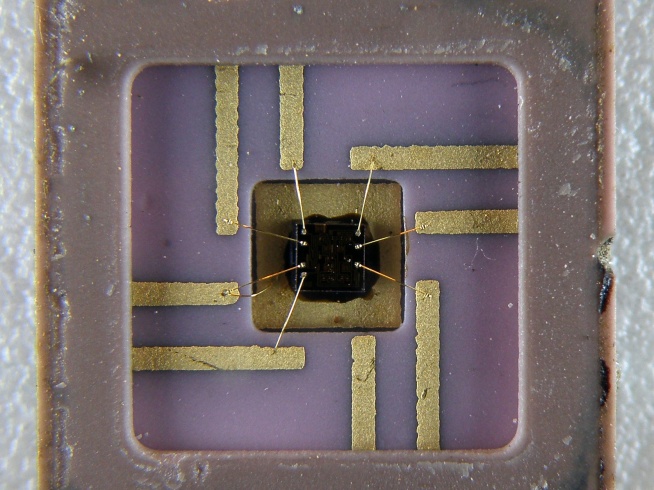

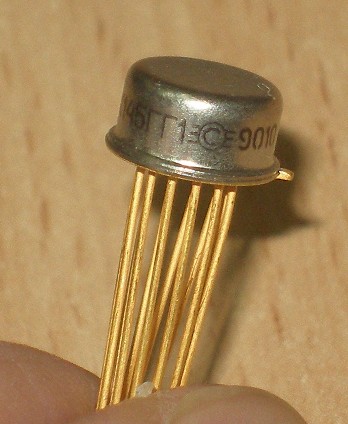

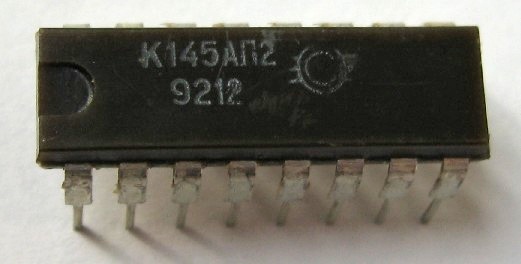

Микросхема, не имеющая отношение к калькуляторам (что для этой серии редкость). Это схема управления сенсорным регулятором освещения. Справочный лист на нее от Александра Перебаскина и заводской паспорт.
Производитель - питерская "Светлана".
(фото от 1Ж24Б)
| Микросхема для калькулятора Электроника Б3-04,
наравне с К145АП1А, К145ИП1А и пр.

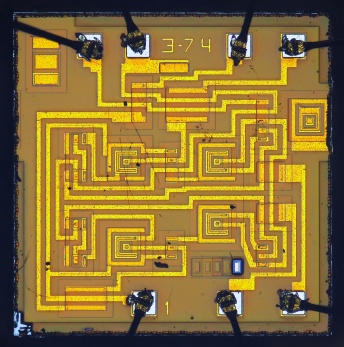

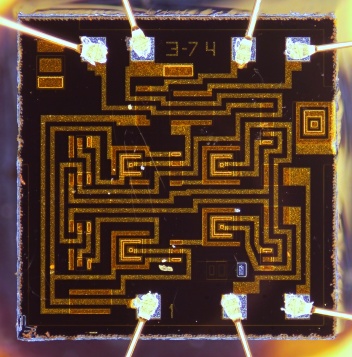

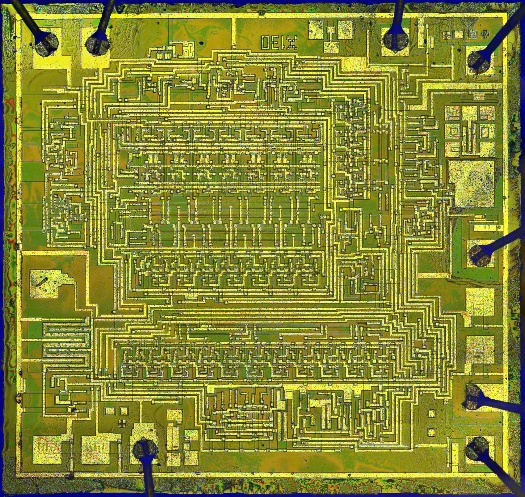

Она обеспечивает сдвиг уровня импульсов управляющих фазами индикатора, для чего на эту микросхему подаются напряжения +15 и -9 В; выходное напряжение 18 В. Содержит 12 элементов на кристалле. Интересно, что она сделана по биполярной, а не КМОП технологии, как её прототип (T3200 от Toshiba). Производитель - "Ангстрем" (Зеленоград). |
 |
(фото с форума Радиокартинки)
|
|
|

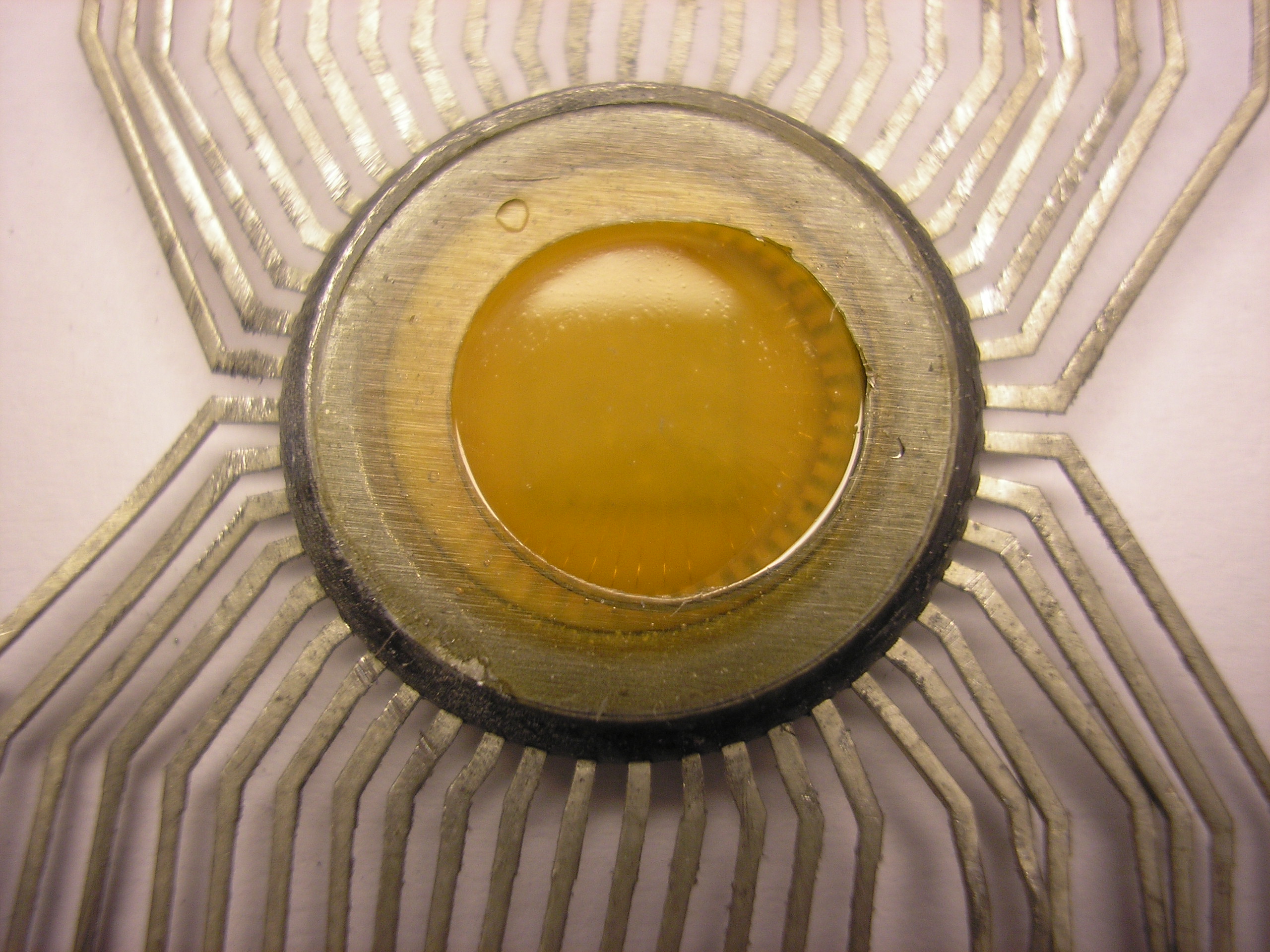

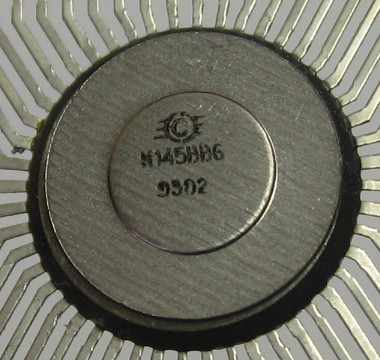

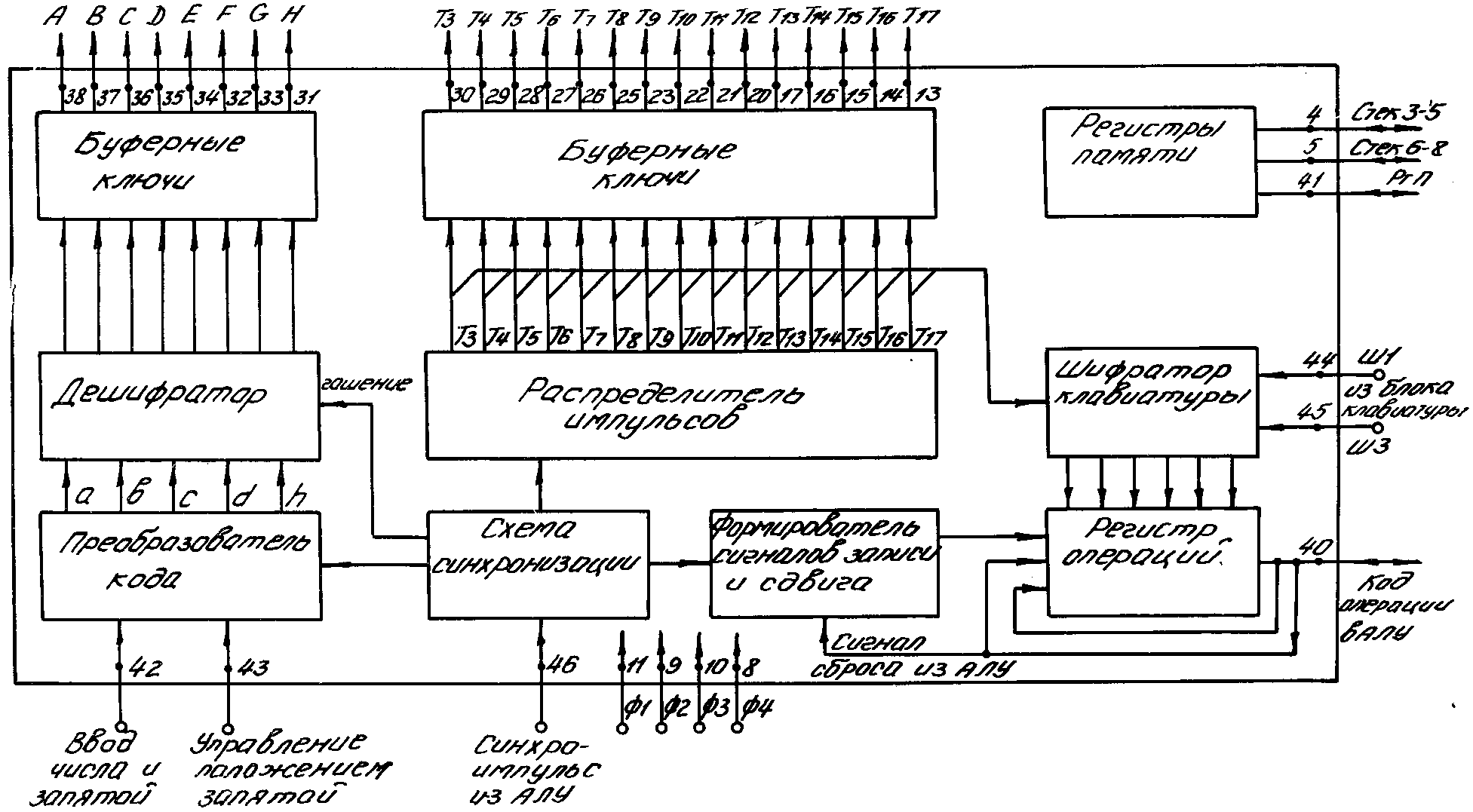

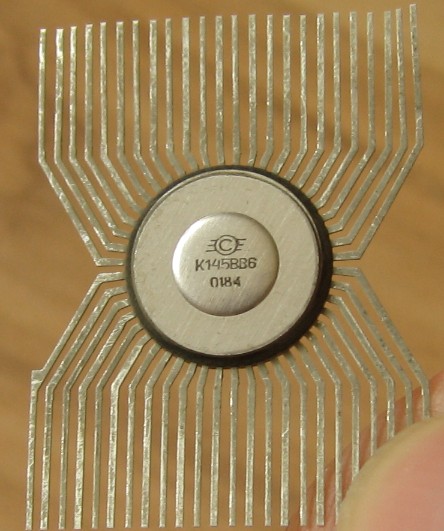

Устройство ввода/вывода. Микросхема применялась в калькуляторе МК-41. Производитель - питерская "Светлана". Как видно на фото, выпускалась аж до 1993 года! |
 |

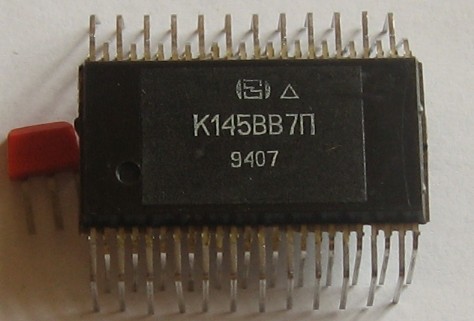

Вот относительно свежая микросхема, 1994 года, от украинского завода "Родон" :)))

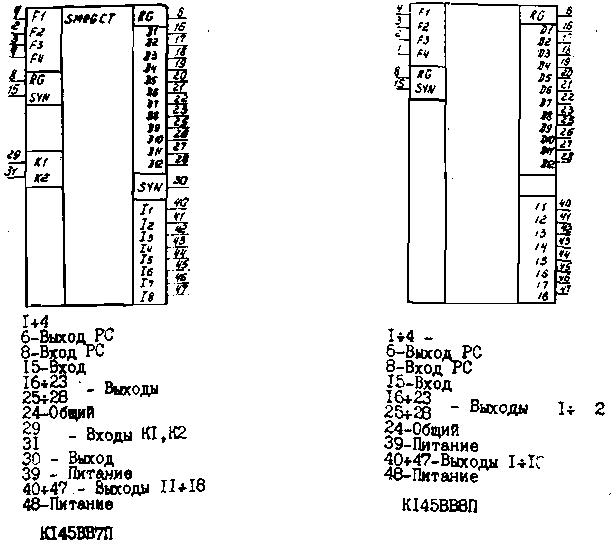

Устройство ввода 8-младших разрядов от калькулятора МК-59,
или, более подробно, "устройство ввода восьми младших разрядов и подготовки к вводу
восьми старших разрядов, преобразования (умножение, деление, изменение знака числа,
представление чисел с единственной запятой, округление результата при работе
с фиксированной запятой) и вывода на индикацию восьми младших разрядов и количества
разрядов, фиксируемых после запятой шестнадцатиразрядных целых и десятичных чисел,
работающее совместно с микросхемой К145ВВ8П".
Заводской паспорт от неё.
Производитель - "Родон" (Украина, г. Ивано-Франковск).
(фото с форума Полигон
призраков)

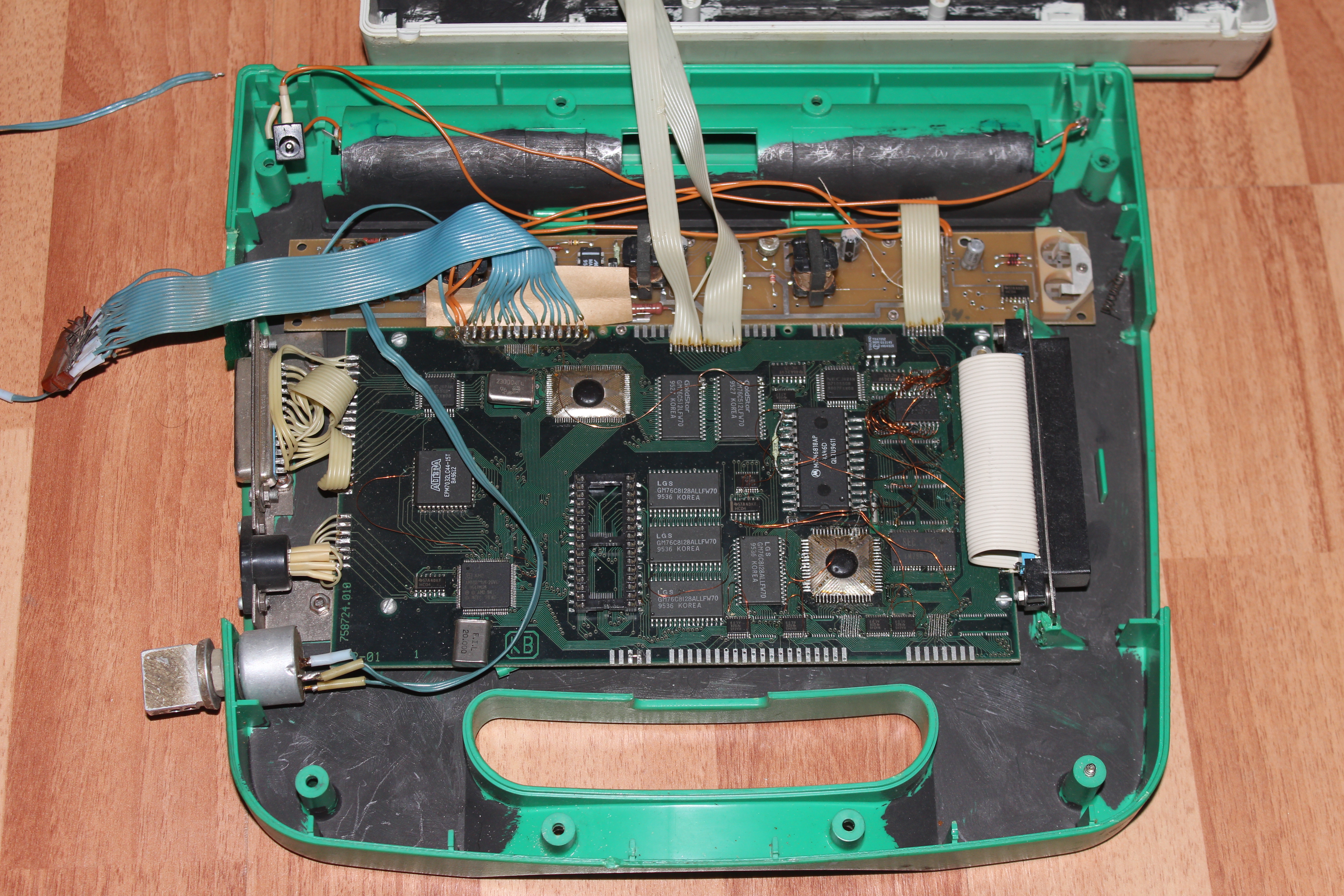

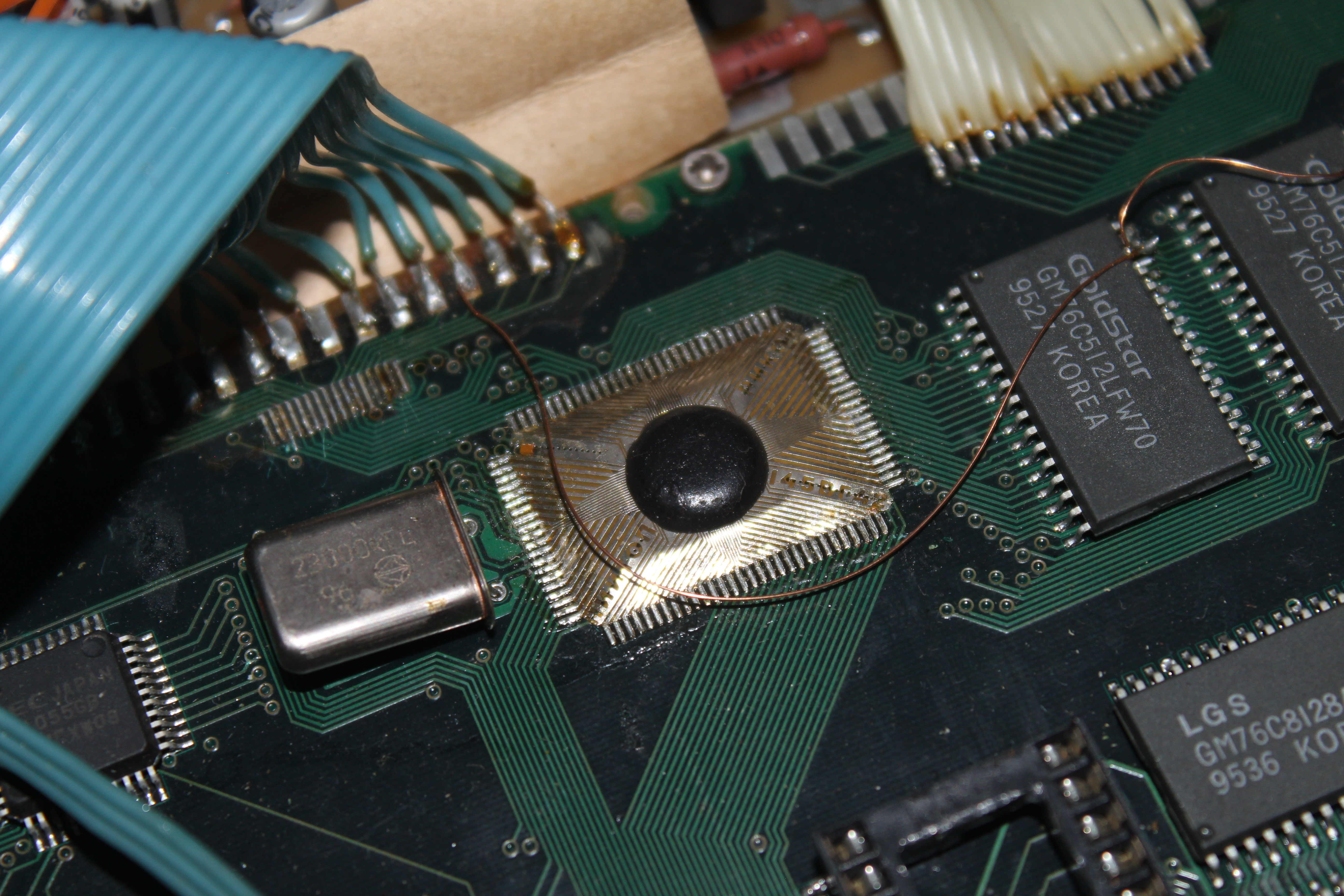

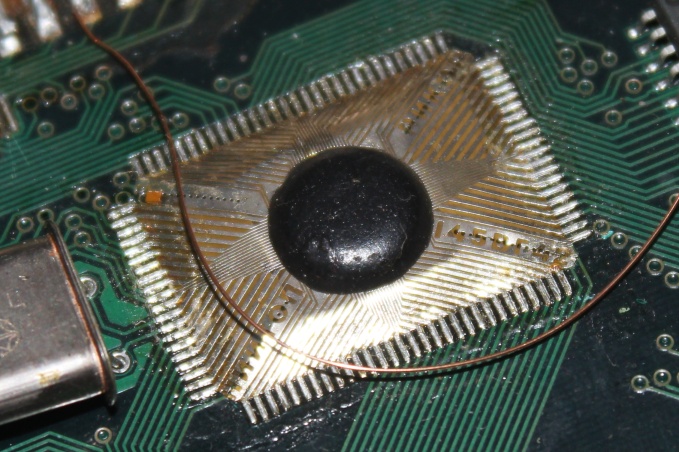

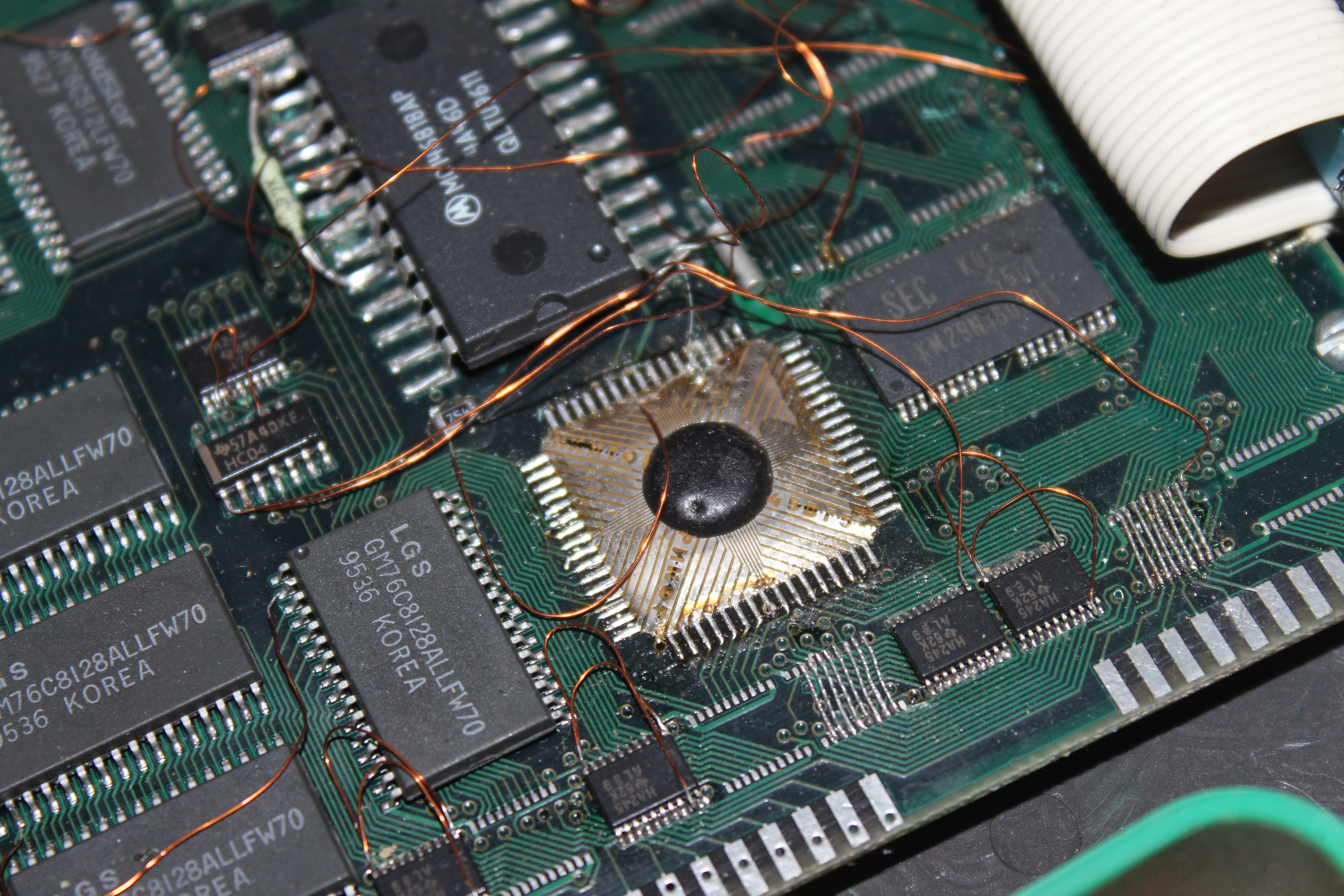

Микросхема из детского учебного компьютера Ricor-Сompi 100. Все микросхемы в нём импортные, кроме этой и ВГ5. Их назначение пока неизвестно.
Понятно, что подтипов К145ВГ было не сорок два. Судя по всему, был базовый кристалл К145ВГ4, который имел как минимум две подверсии (прошивки?). ВГ41 при этом пока нигде не всплывала...
"Корпус", если его так можно назвать, свидетельствует о том, что корпусирование было не на специализированном микросхемном производстве. Судя по надписи, это был нижегородский НИИТОП. А сами кристаллы произведены, видимо, зеленоградским "Ангстремом".
Хотя есть и иная возможность, в рекламке компьютера говорилось "Ряд микросхем в целях общего удешевления изделия приобреталось у иностранных фирм в виде кристаллов, а их размещение в корпус выполнялось на российских заводах.".
(фото с форума Полигон
призраков)

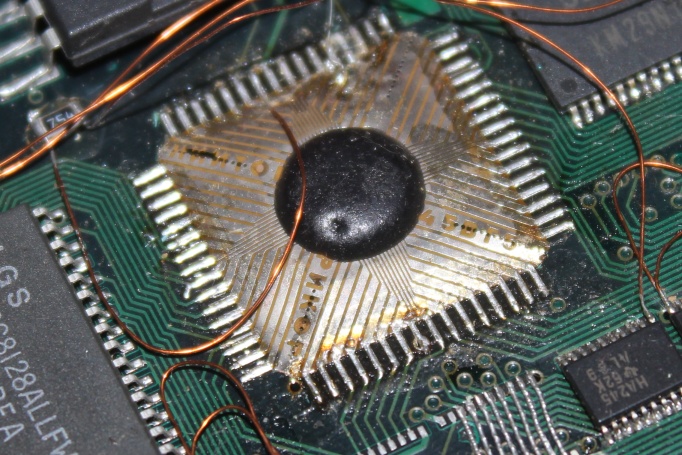

Вторая микросхема из детского учебного компьютера Ricor-Сompi 100, "сестра" К145ВГ42. Пока про неё ничего не известно.

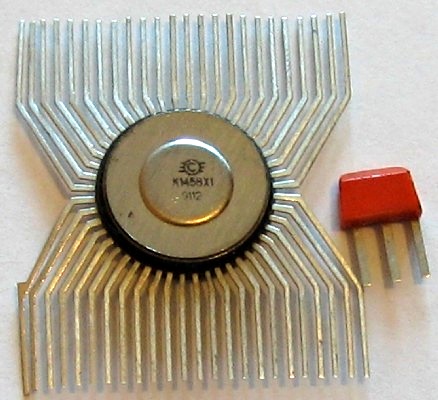

| Эх, ну неравнодушен я к таким "тараканам". Впрочем, это скорее уже многоножка...
Производитель - "Светлана", Санкт-Петербург. Схема для микрокалькулятора (МК-42). |
 |
 (фото с форума "Портативное ретрорадио") |
 (фото с форума "Портативное ретрорадио") |
 (фото с Форума радиодеталей) |
 |

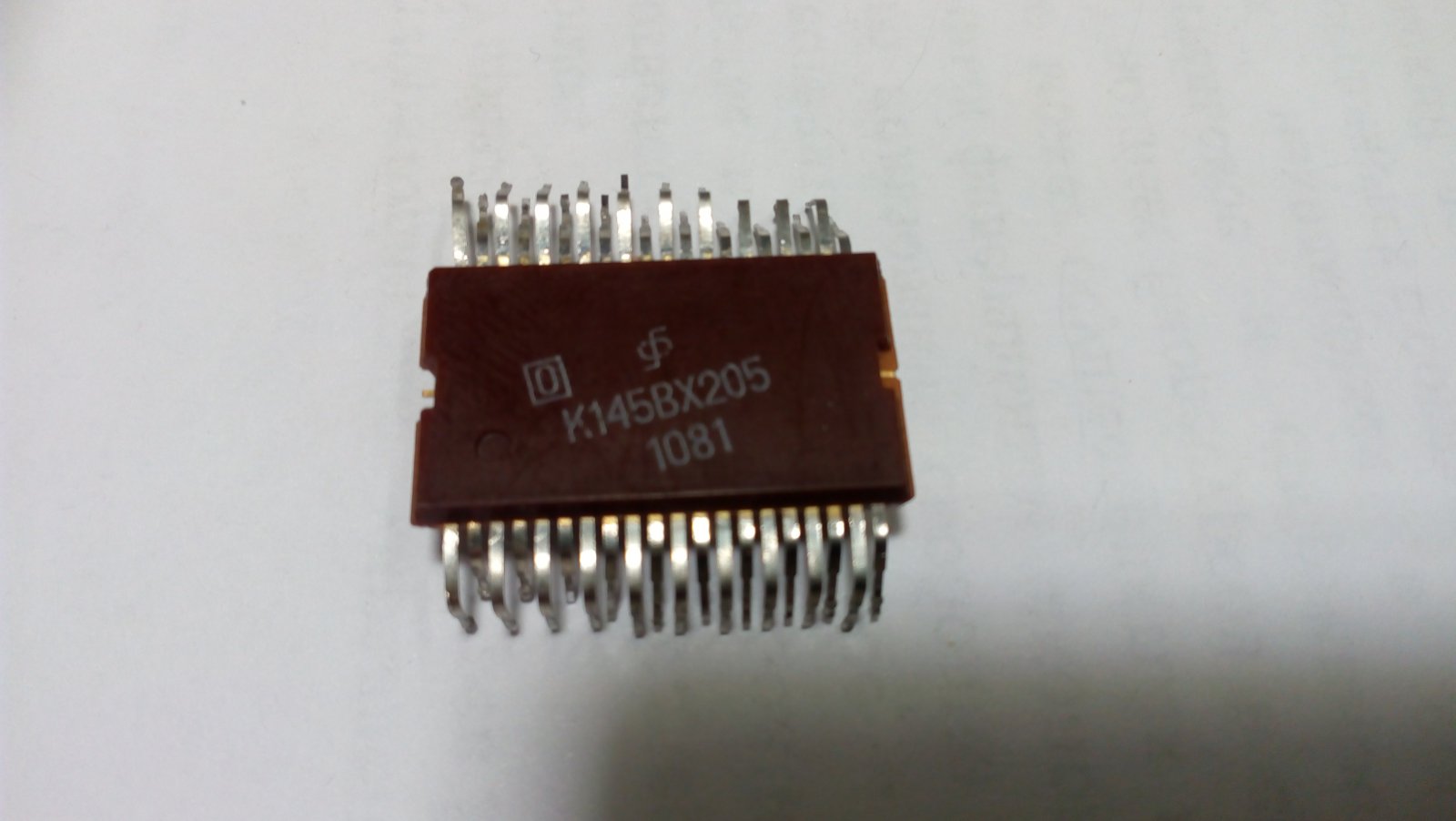

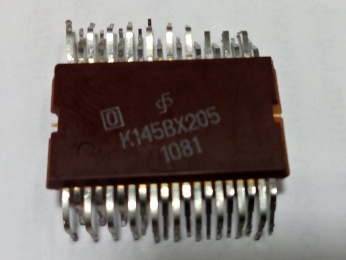

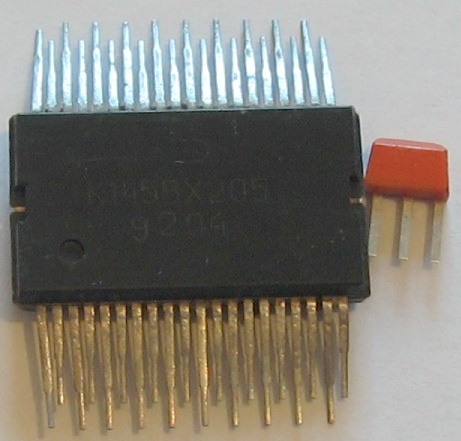

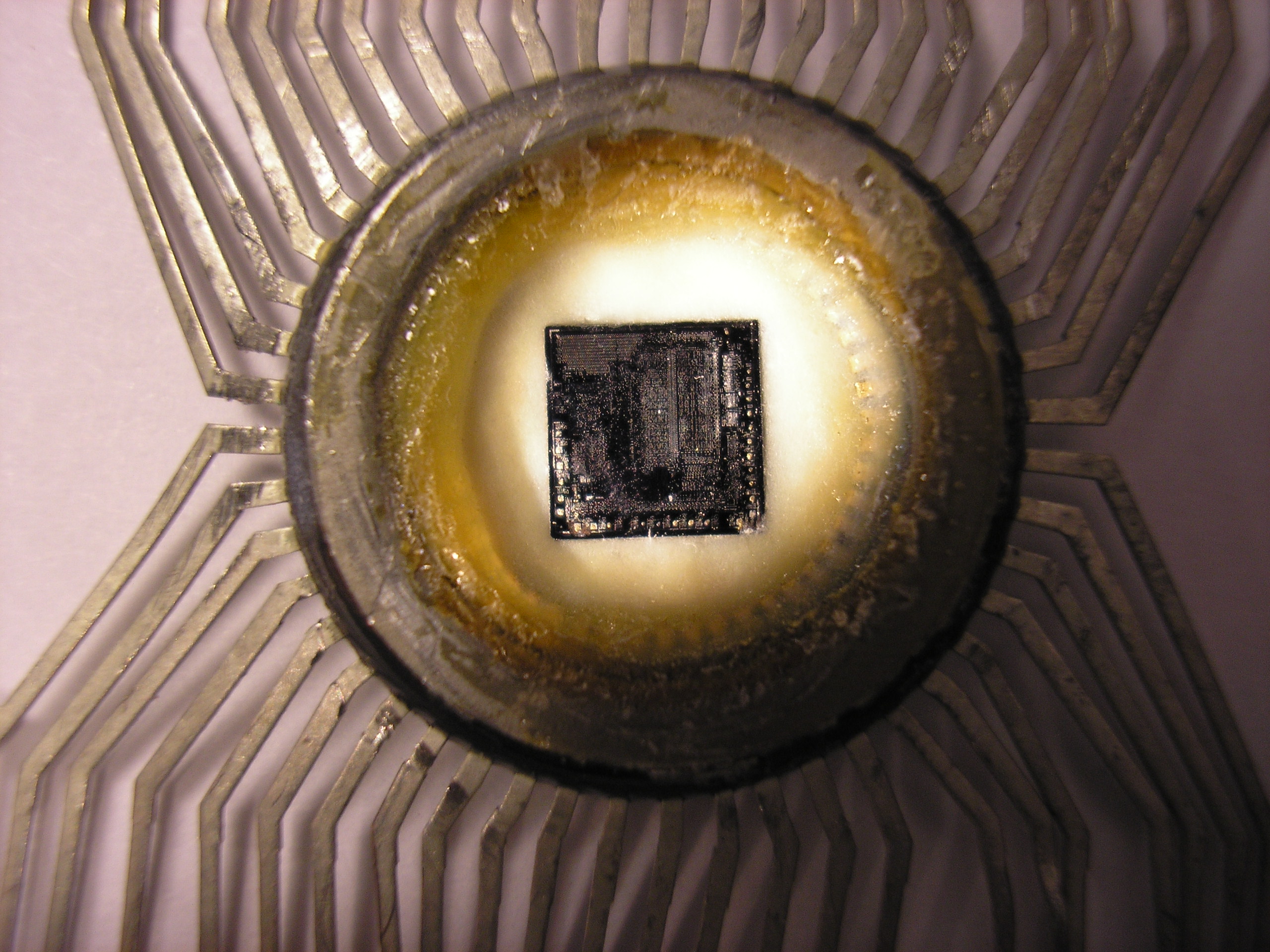

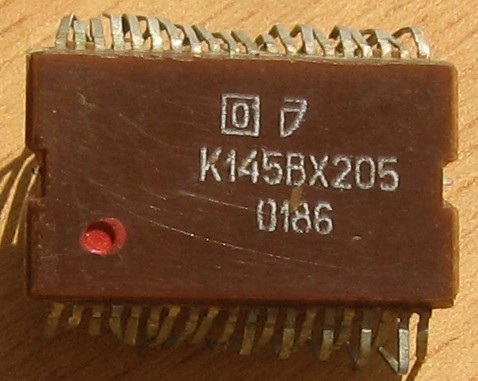

Это новое название микросхемы К145ИК1305, представляющей собой арифметическое устройство калькулятора. Заводской паспорт от неё.
Она использовалась в калькуляторе МК-44. Однако в дополнение к этому, неожиданным назначением ВХ205 стало применение её в заправочном оборудовании (ну, хотя бы в пультах дистанционного управления "Импульс-1" и Электроника ЭКЦ1-2).
05 - это, как я понимаю, версия контроллера К145ВХ2.
Производители - завод им. 50 летия Октября (г.Фрязино; более известен как ПО "Электронприбор") и завод "Эльтав" (бывш. "Эльдаг"), г.Махачкала.

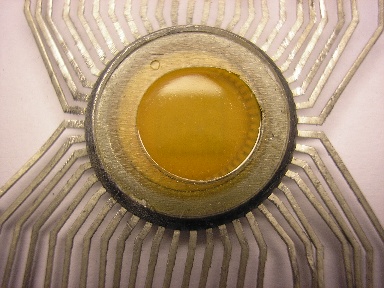

| Интерфейс ввода-вывода для 8-разрядного
микрокалькулятора с ЖКИ 24х3 (например, "Электроника
МК-60").

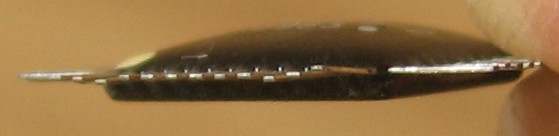

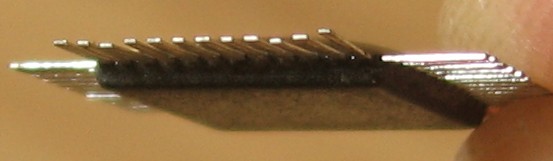

Корпус микросхемы, кстати, носит романтическое название "Изабелла" :))) Производитель - зеленоградский "Ангстрем". |
 |
(фото Олега Алейник)

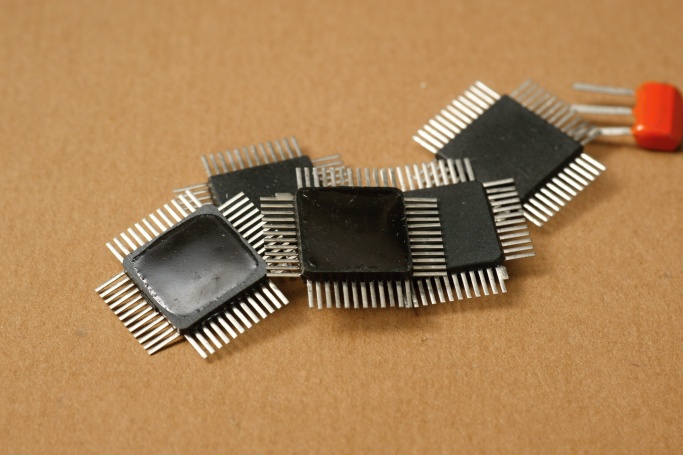

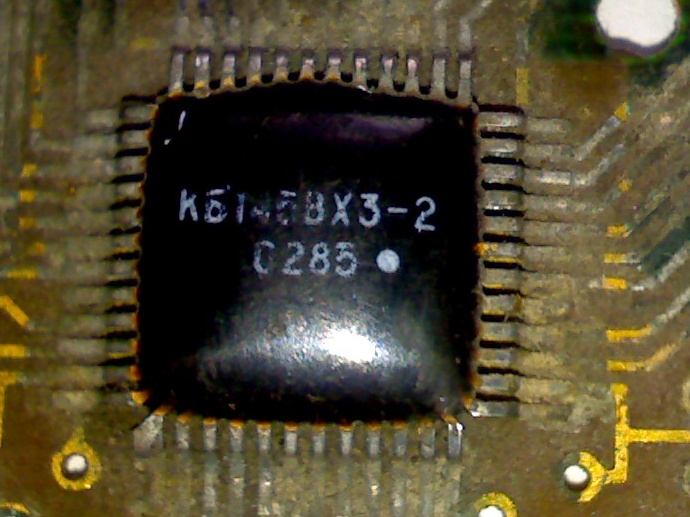

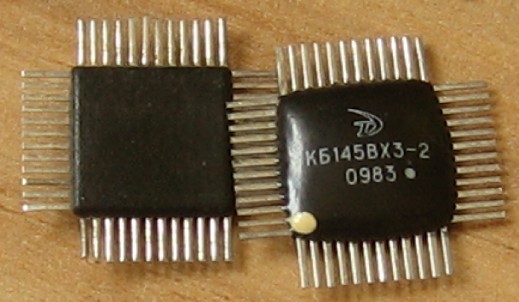

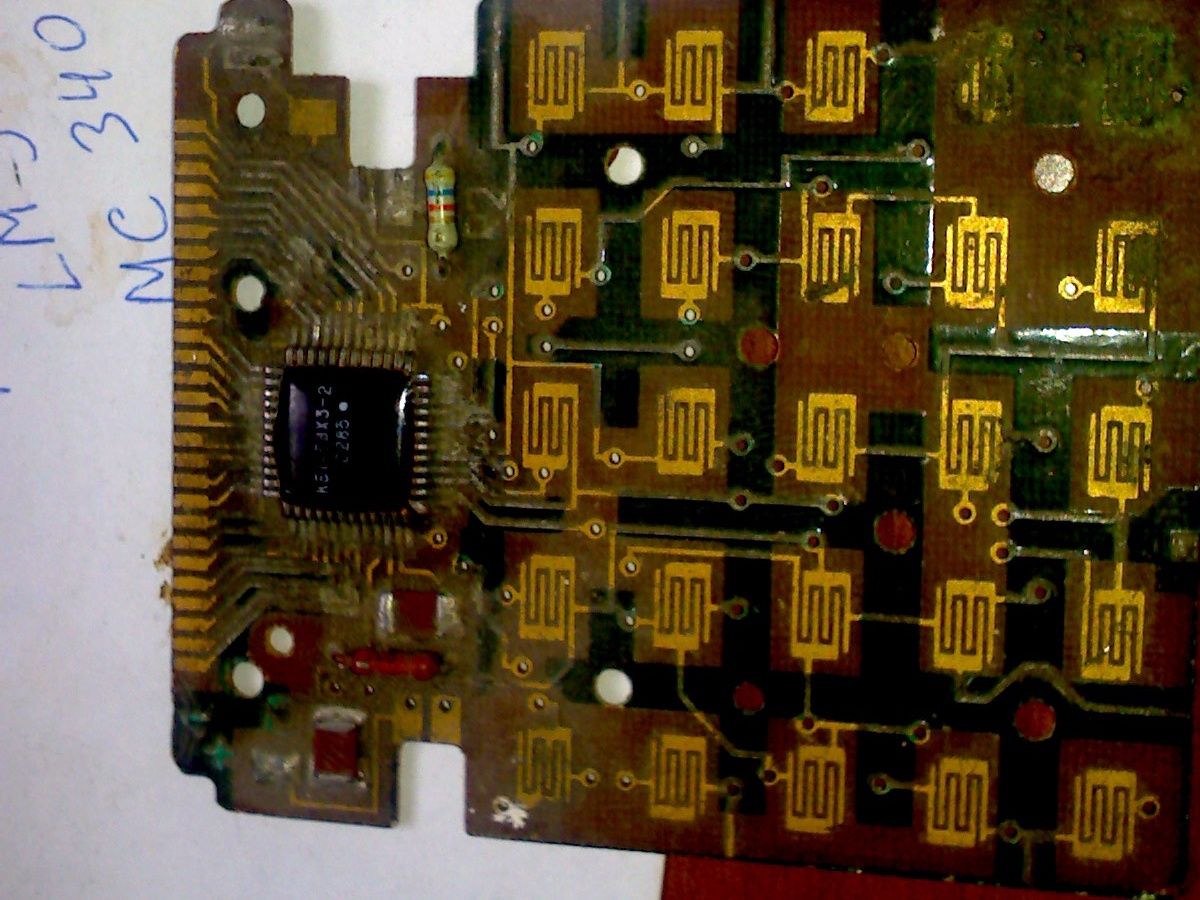

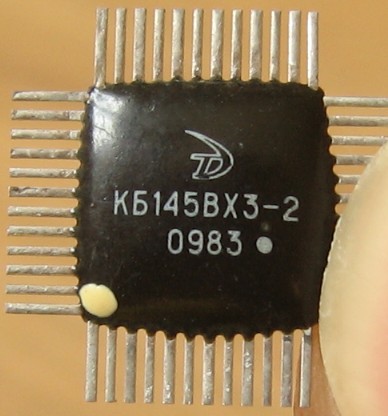

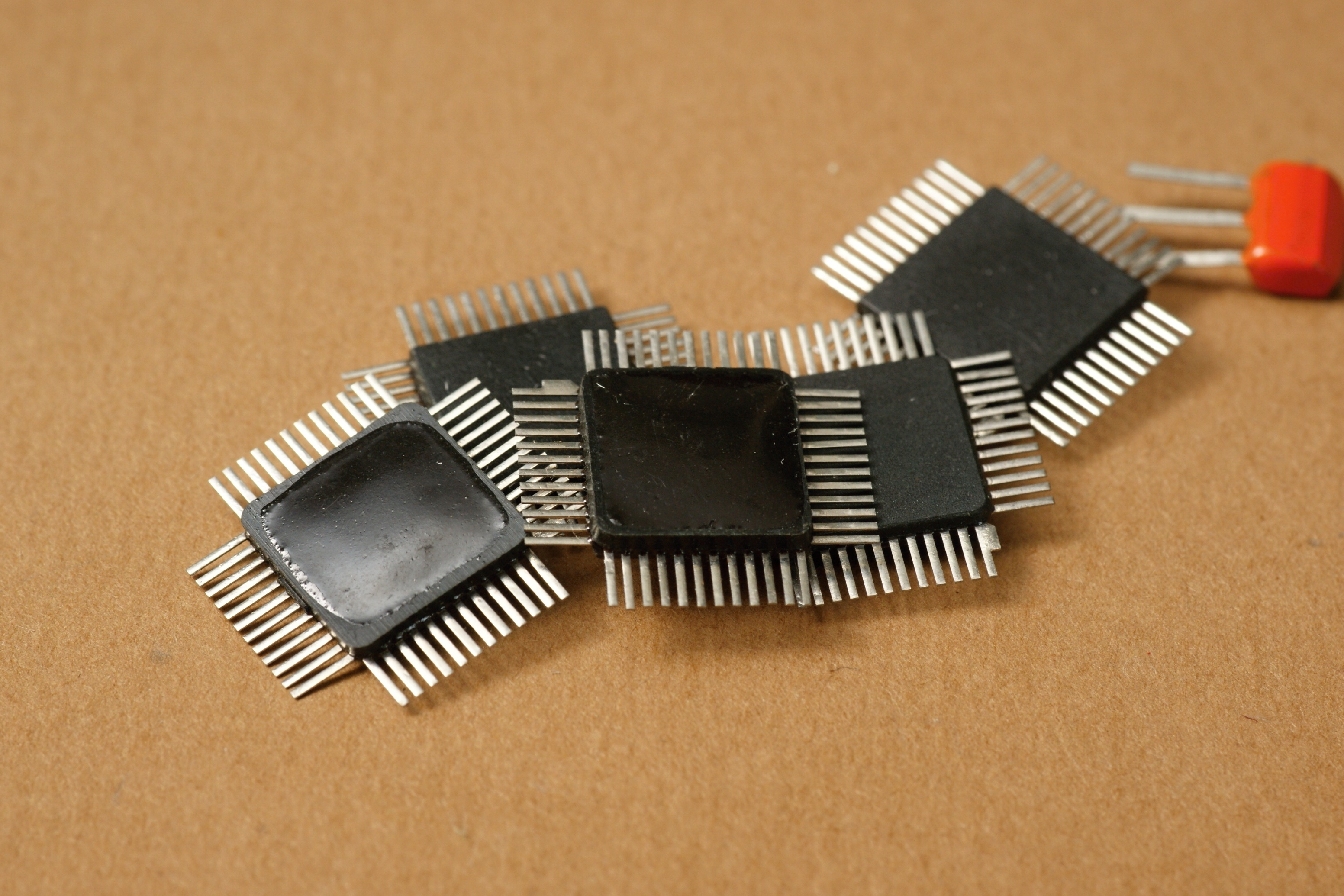

Впрочем, иногда этот корпус выглядел более обычно (КБ145ВХ3А-2) :
(фото с форума Портативное
ретрорадио)

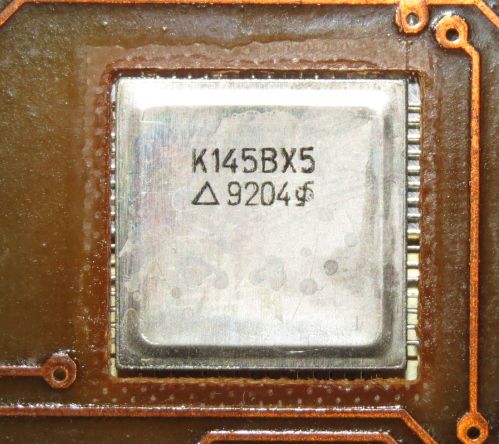

Процессор крайне редкого калькулятора МК-91. Производитель - фрязинское ПО "Электронприбор".

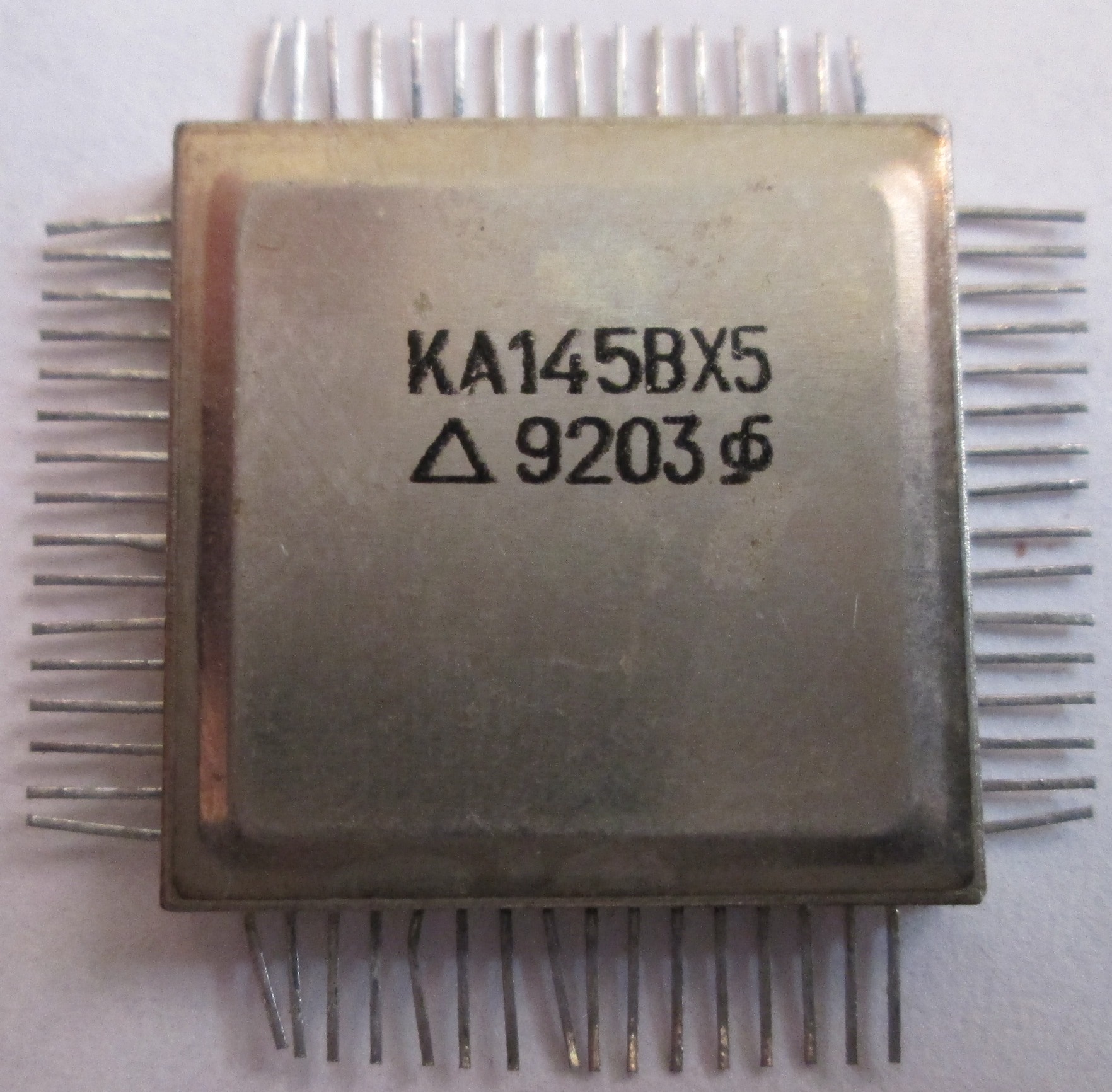

Вот точно такая же микросхема, но с префиксом КА. Как говорится, найдите десять отличий:
(фото Виталия Пилипенко)

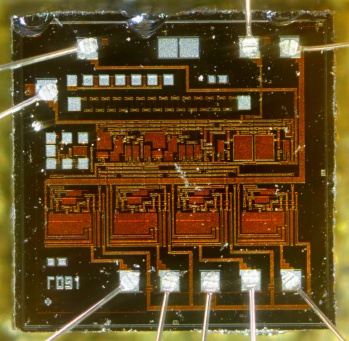

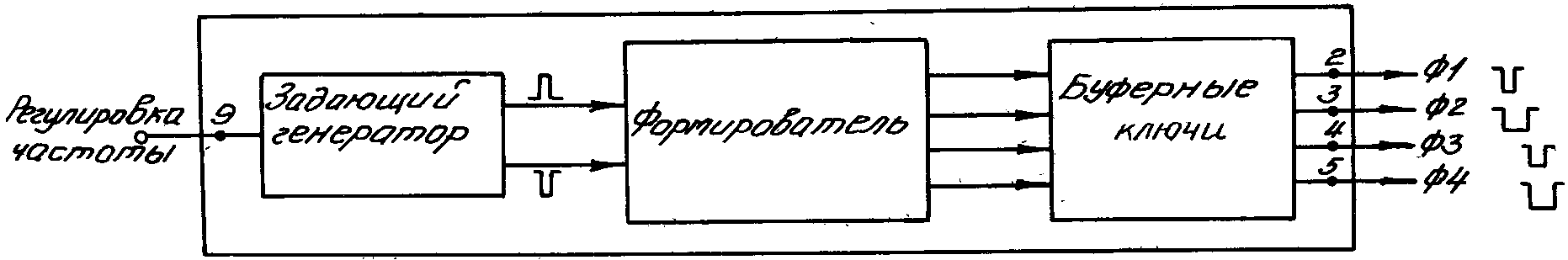

| Назначение - генератор 4-фазного тактового питания.
Применялась в калькуляторе МК-41. Производитель - "Светлана", Санкт-Петербург. |
 |
|
|

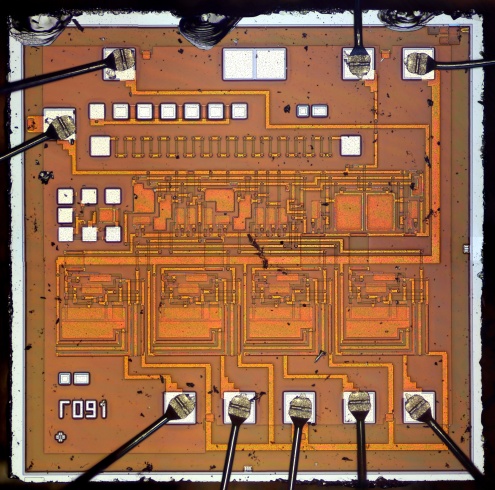

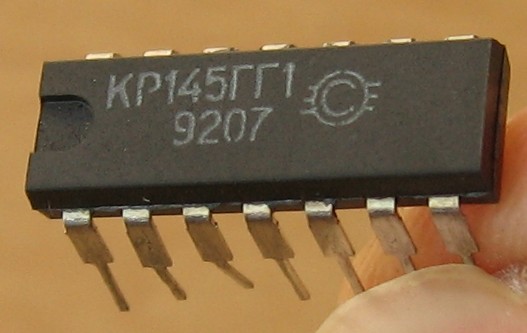

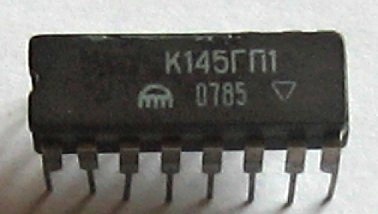

Назначение - генератор верхних тонов темперированной шкалы. Справочный лист на неё.
Производитель - "Нуклонас", Шауляй (Литва)
Вместе с подобными ей К145ИК14, К145ИК15, К145ИК21 и т.п., была
предназначена для построения электромузыкальных инструментов.

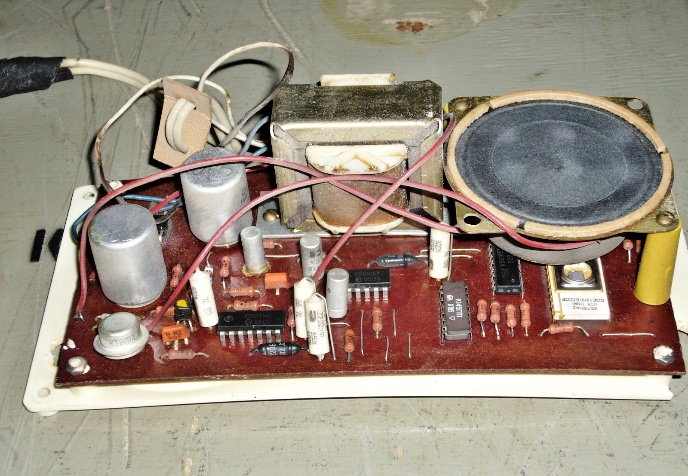

Однако применялась и, к примеру, в бытовом звонке-сувенире СНВ-924Д:
(фото с форума Портативное ретрорадио)

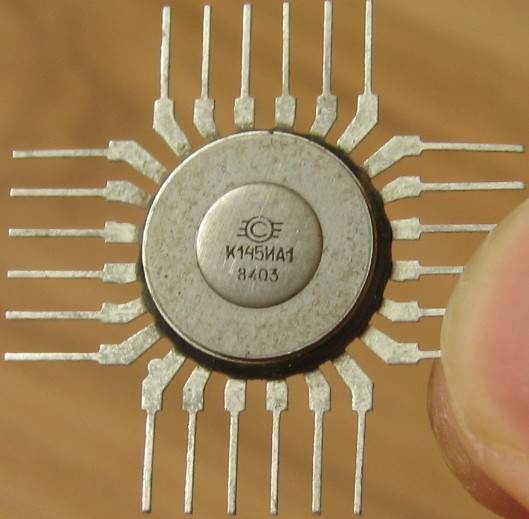

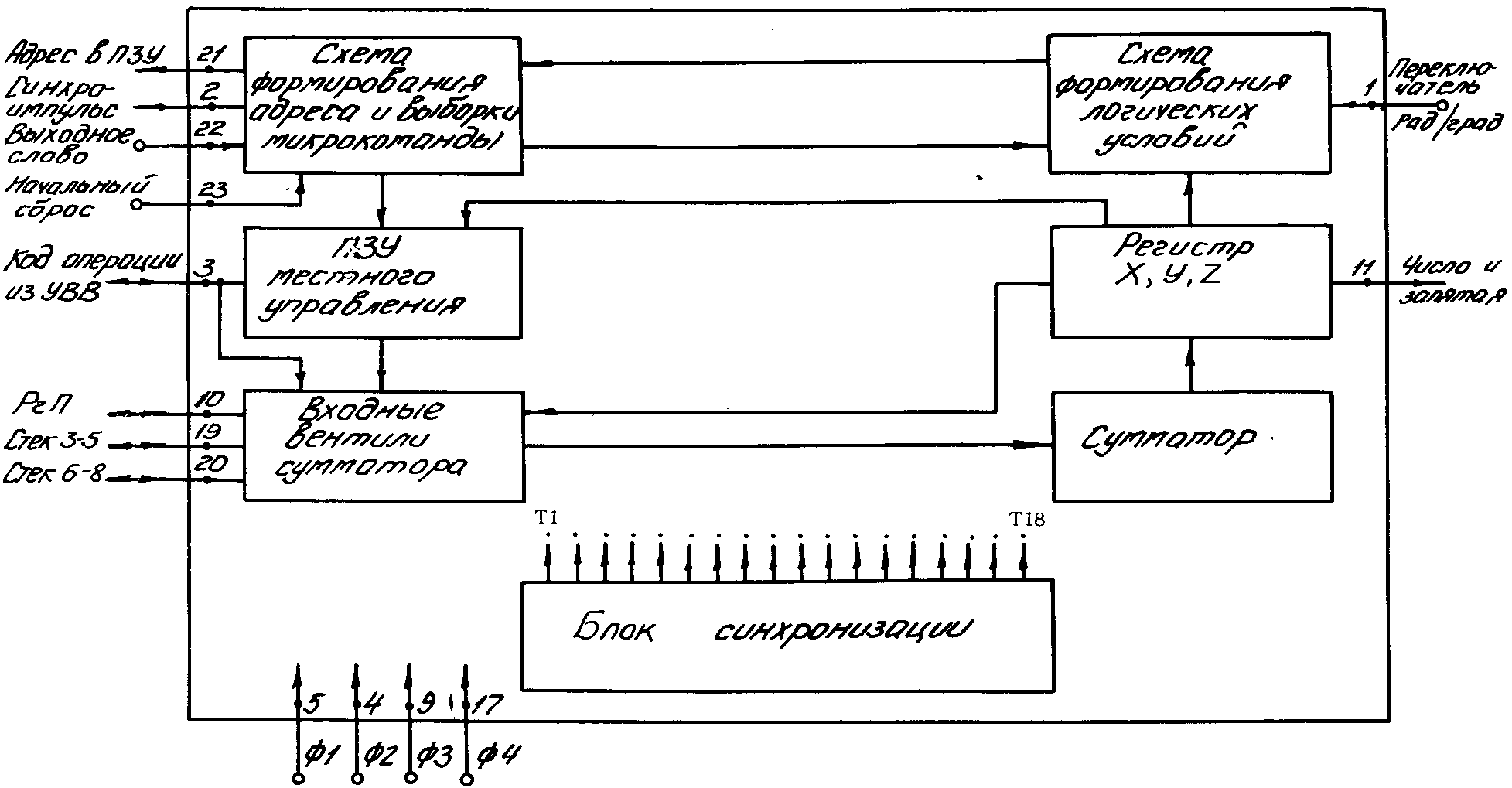

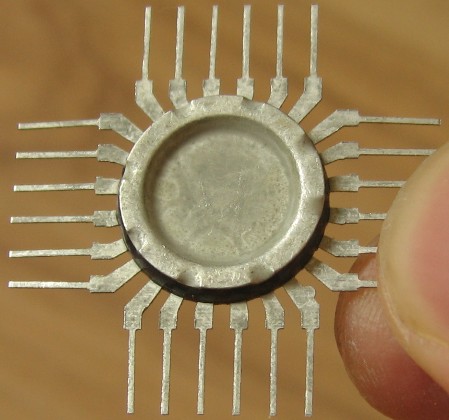

| Производитель - "Светлана", Санкт-Петербург.
Назначение - арифметико-логическое устройство. Применялась в калькуляторе МК-41. Еще одна светлановская микросхема в "фирменном" корпусе. Крайне редкое обозначение (..ИА..) |
 |

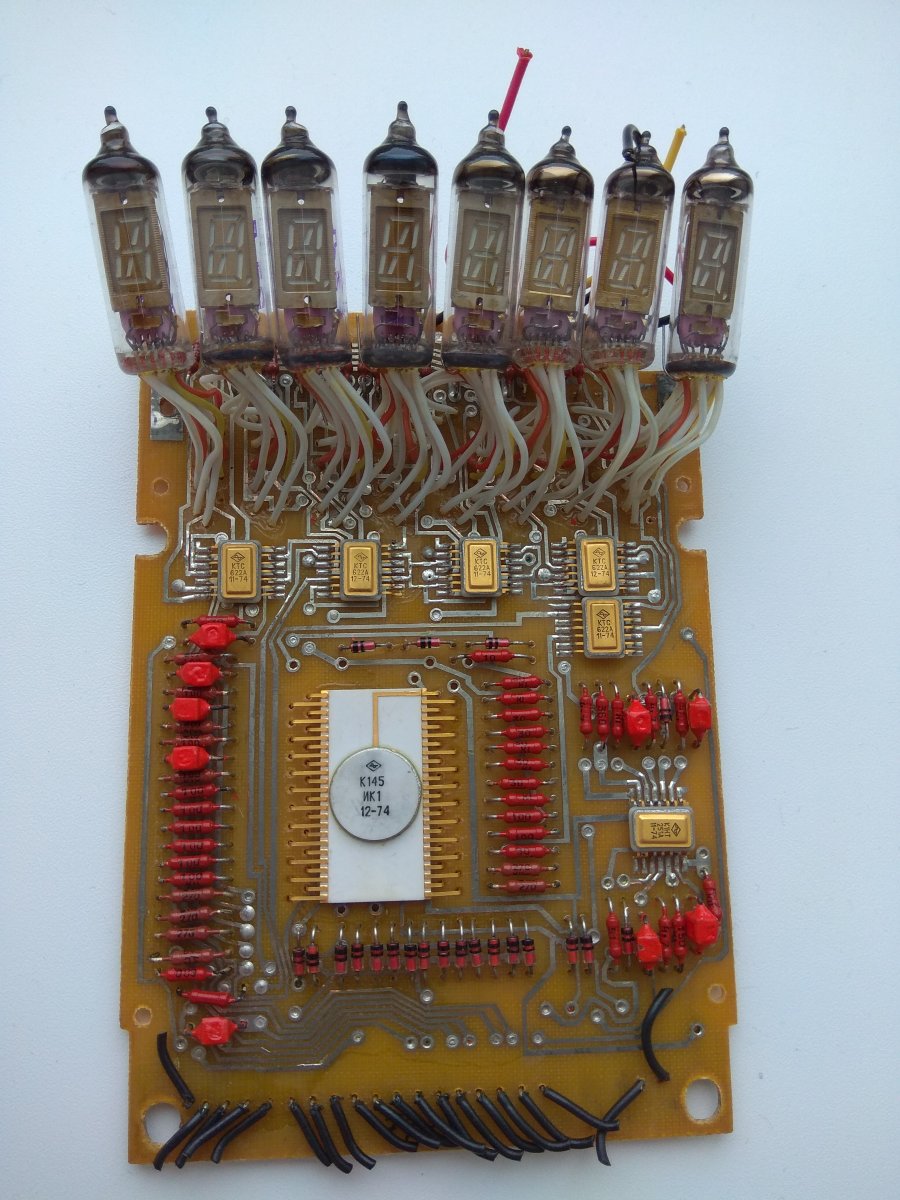

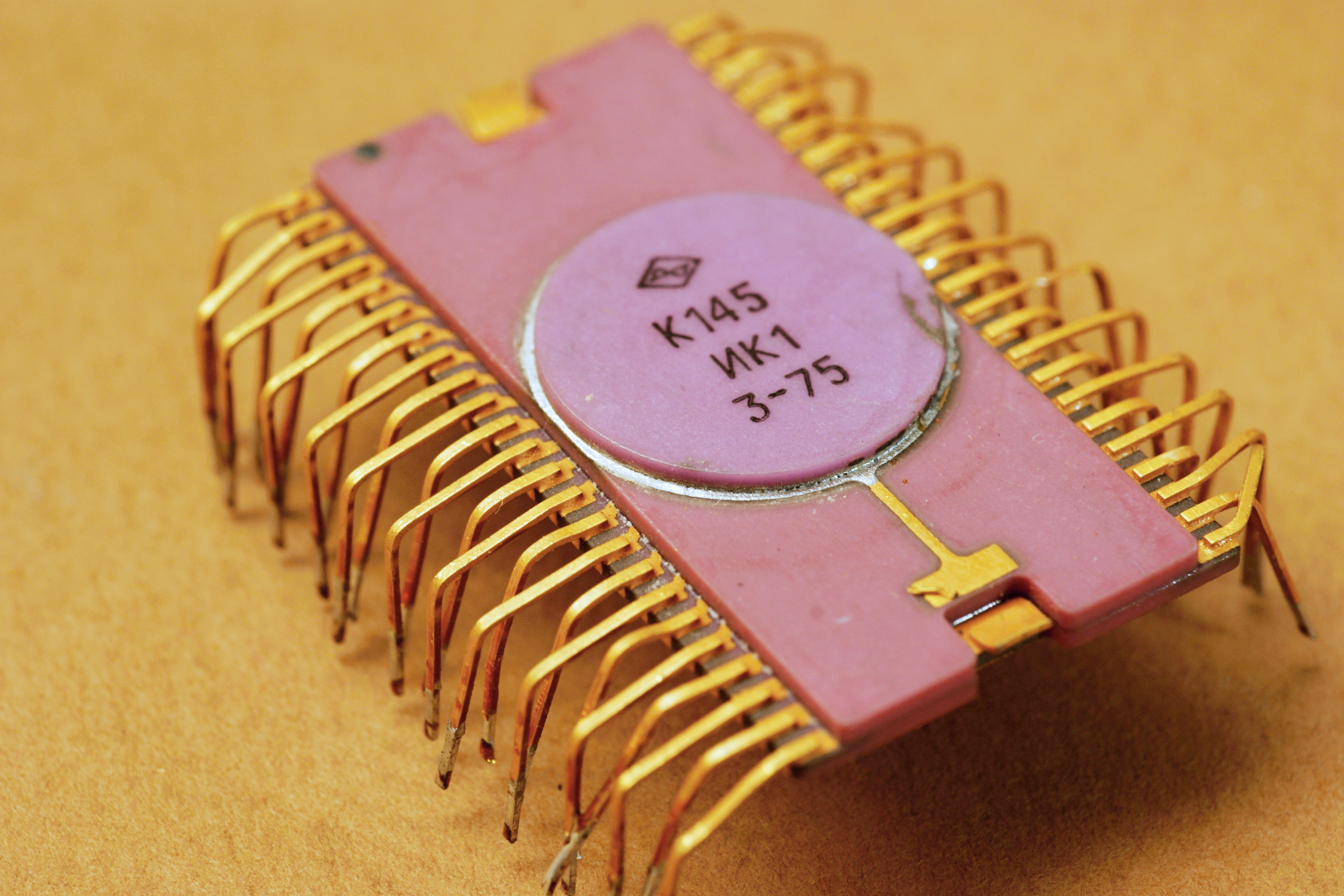

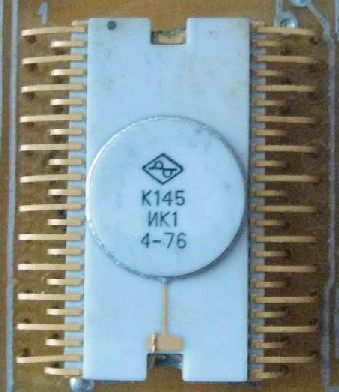

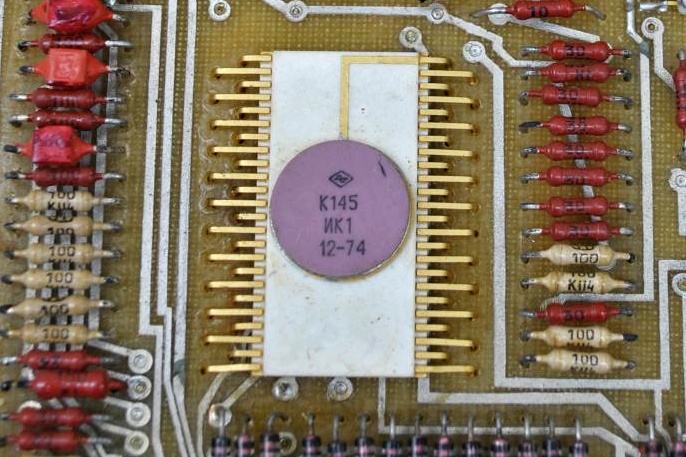

Крайне редкая микросхема, её нет ни в одном справочнике. Это схема для калькуляторов Б3-08, Б3-10.
Разработчиком её был воронежский НИИЭТ, а серийно выпускалась она на Воронежском ЗПП.
Официальная её история абсолютно неизвестна, но благодаря совместным усилиям энтузиастов ретроэлектроники многое удалось понять. Итак, можно быть практически уверенным, что это копия MK5010 от Mostec (которая есть низковольтная версия MK6010 - исторически самой первой схемы однокристального калькулятора). Одно отличие от западного образца всё же есть, у тех 9 выводов на индикатор, у нашей схемы 8, на семь сегментов и точку. Убрана даже контактная площадка.
Но это, похоже, единственная доработка.
Более подробное описание можно увидеть на Справочном портале по микросхемам.

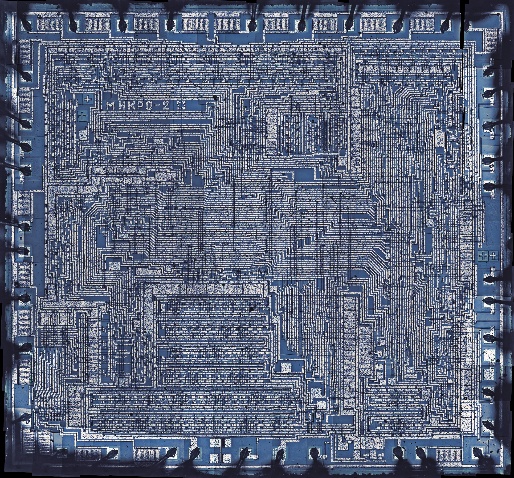

На кристалле видно крупная надпись "Микро-2" - название ОКР. Надо полагать, была и какая-то более ранняя "Микро-1"...
|
 (фото из галереи Электроника Б3-08 - Oldradio.su) |
(фото с Форума покупки радиодеталей)
(фото с Форума
радиодеталей)

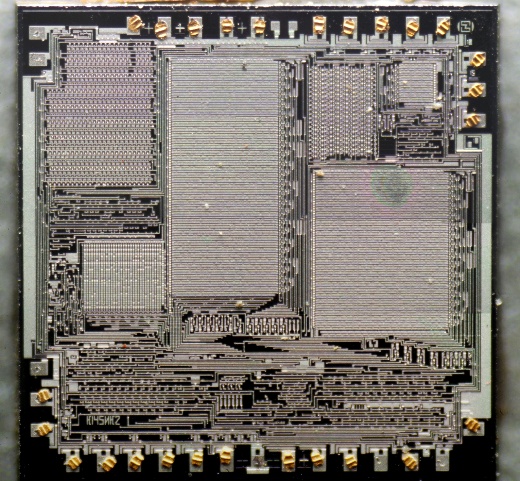

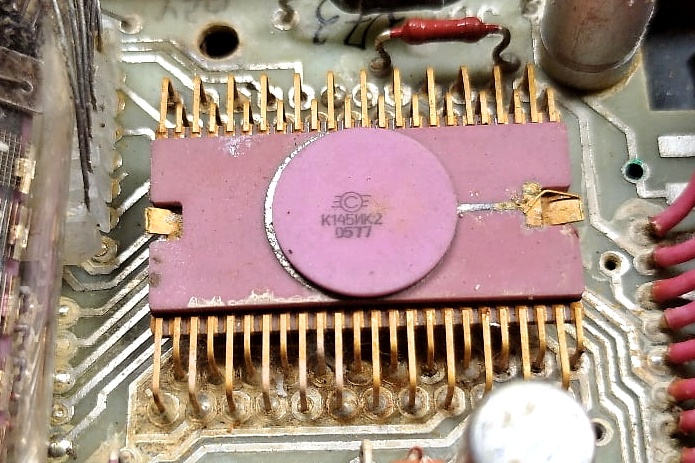

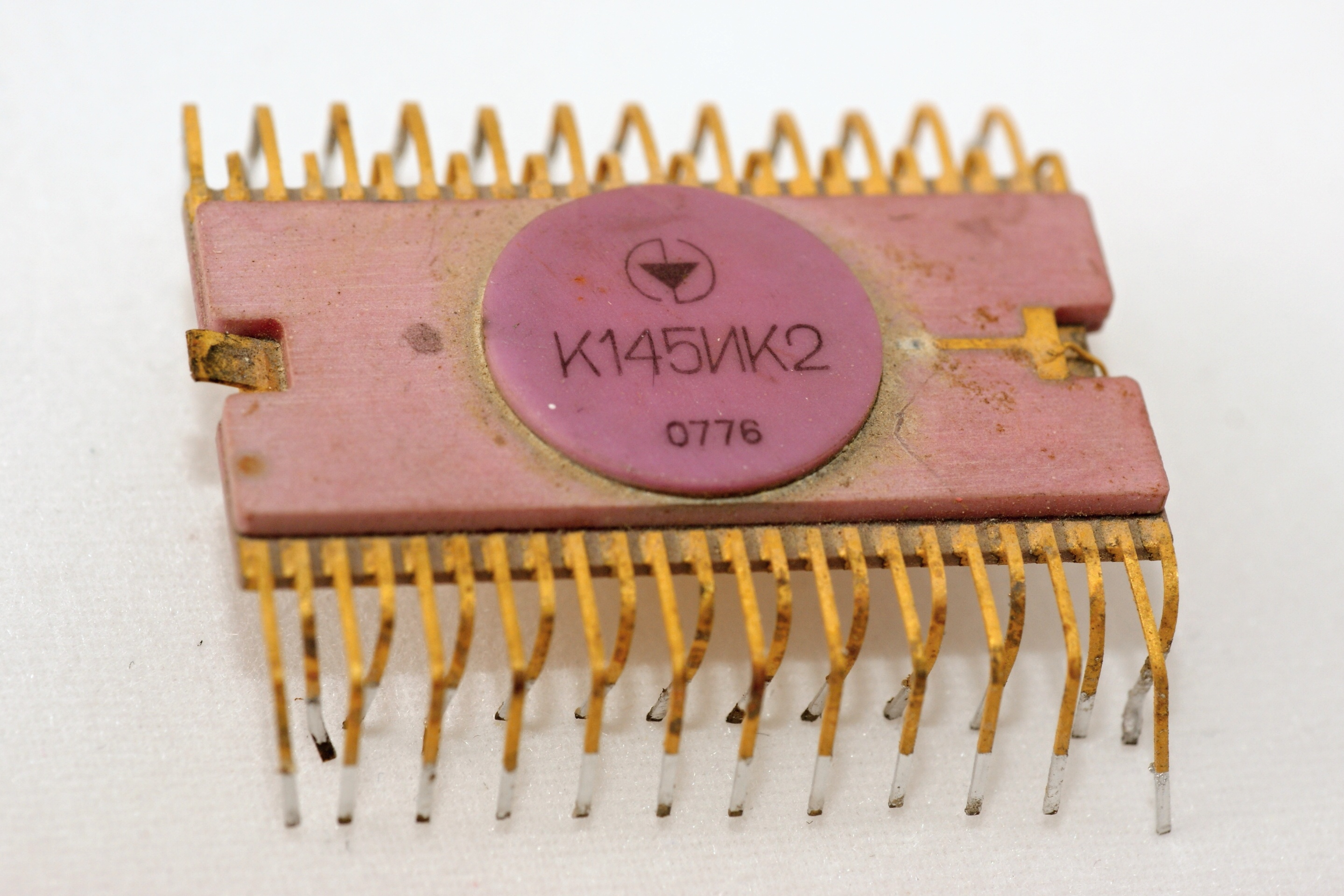

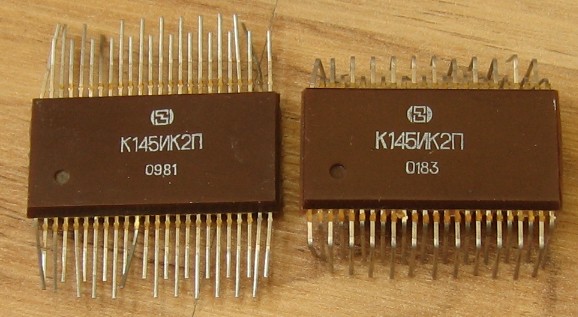

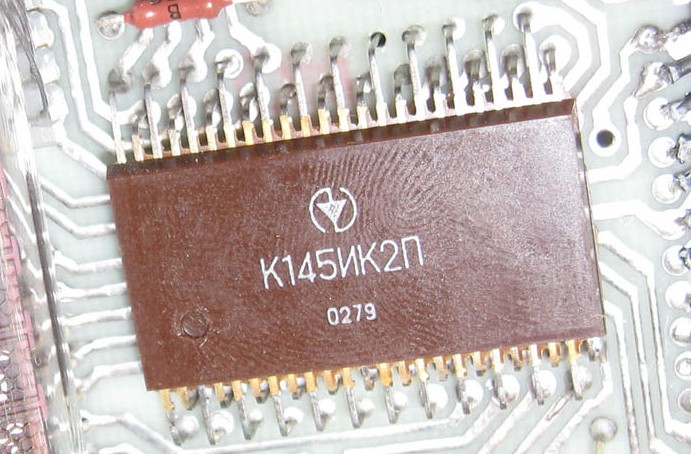

Операционное устройство для микрокалькулятора (Б3-14, Б3-09 и т.п.).
Микросхема была разработана по ОКР "Курс" ("Курс-500"?) в КНИИМП. Производители - украинские заводы "Квазар" (Киев) и "Родон" (г.Ивано-Франковск), и, несколько странно, питерская "Светлана". Странно, потому как я не припомню иной пример, чтобы киевские и ленинградские разработки пересекались; каждый выпускал только своё собственное.
(фото с форума Радиокартинки)
(фото с форума Портативное ретрорадио)

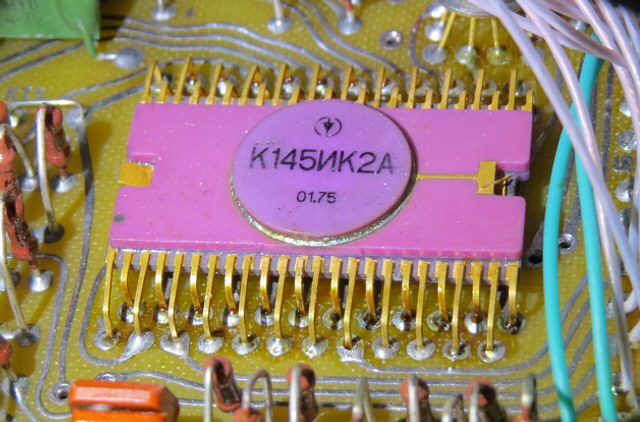

К145ИК2А, по словам Сергея Фролова "... отличаются прошивкой. Это RPN версия [с обратной польской записью - К.], от обычного К145ИК2 существенно отличается" :
(фото с форума Портативное ретрорадио)
Интересно отметить, что эта микросхема в 70ые годы поставлялась на экспорт, в ГДР. На сайте Robotron technik.de есть фото платы от немецкого калькулятора Konkret400, в котором была установлена эта микросхема (в старом, керамическом варианте) :
Также она применялась и в таком неожиданном для
калькуляторного чипа месте, как вычислитель осциллографа С1-108
(фото с форума Портативное ретрорадио)

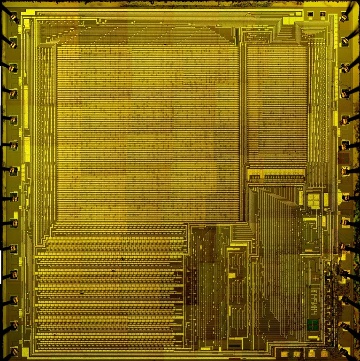

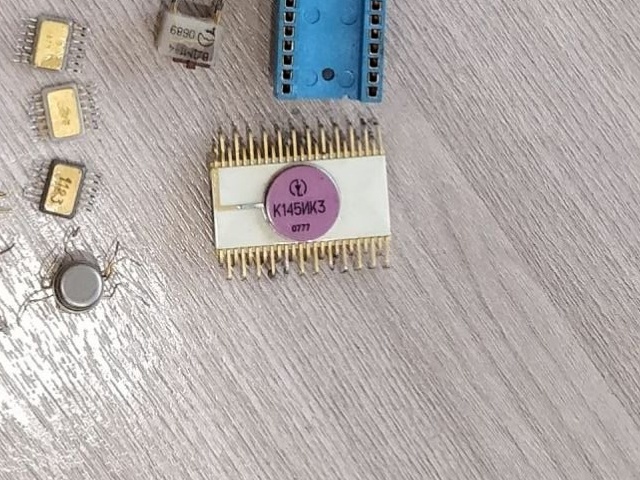

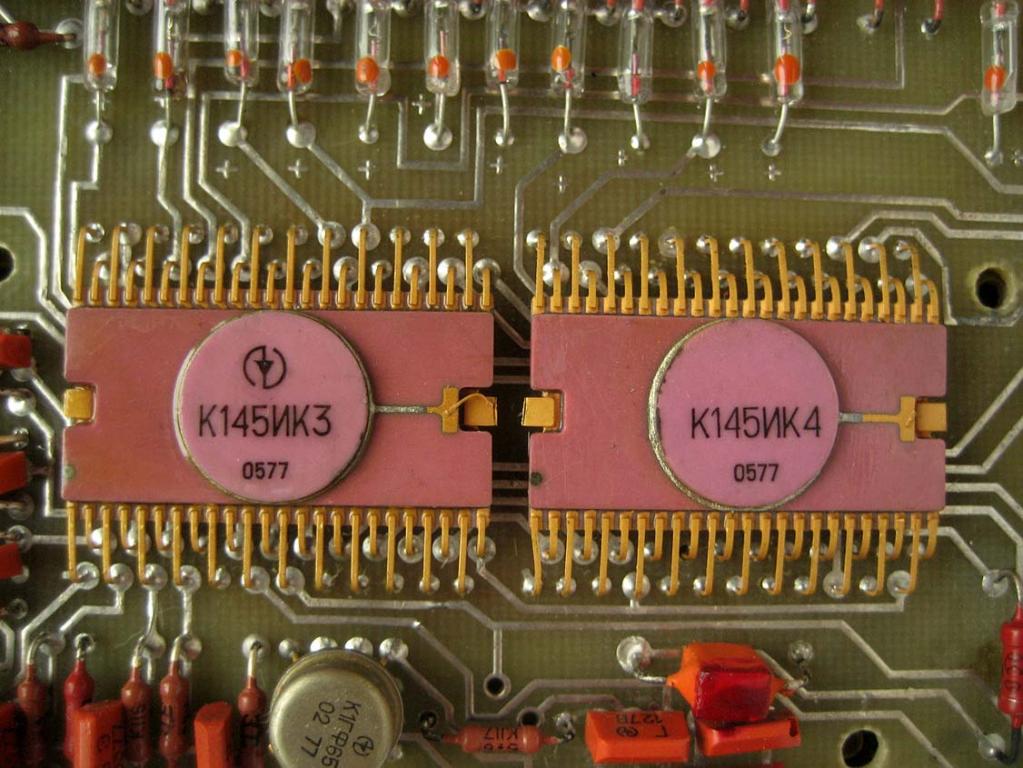

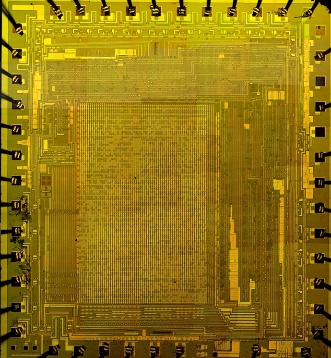

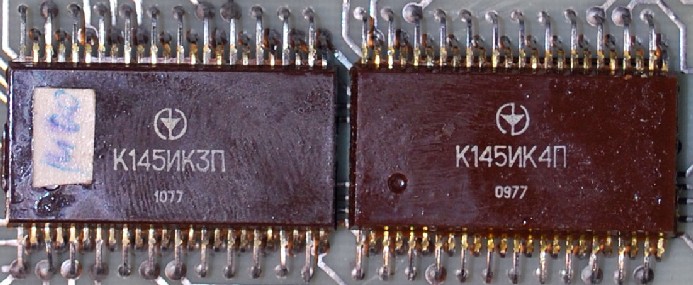

Микросхемы были разработаны в 1974-75 годах в КНИИМП по теме "Клерк". Они представляют собой комплект (ИК3 - устройство ввода-вывода; ИК4 - АЛУ с матрицей микропрограмм) для инженерных калькуляторов, например Б3-19М.
История появления этого комплекта довольно примечательна.
В 1973 году руководство МЭП СССР поручило КНИИМП наладить
сотрудничество с предприятием электронной промышленности ГДР “Funwerke”,
г.Эрфурт. В сентябре 1973 года на Лейпцигской ярмарке фирма Hewlett-Packard
продемонстрировала инженерный калькулятор HP-35, и стороны выразили
заинтересованность в совместной разработке аналога этого калькулятора.
Роли сторон были распределены следующим образом:
- КНИИМП разрабатывает, организует серийное производство и поставляет
стороне ГДР интегральные схемы;
- сторона ГДР разрабатывает, организует серийное производство и поставляет
СССР детали микрокалькулятора.
В КНИИМП разработку двух интегральных БИС серии К145ИК3 и К145ИК4
возглавил Липовецкий Г.П. Именно он настоял на том, чтобы БИС инженерного
калькулятора не воспроизводилась с американского аналога, а была разработана
собственная архитектура вычислительного устройства.
Производитель - "Квазар" (Киев).
 (фото от 1Ж24Б) |
(фото от 1Ж24Б) |

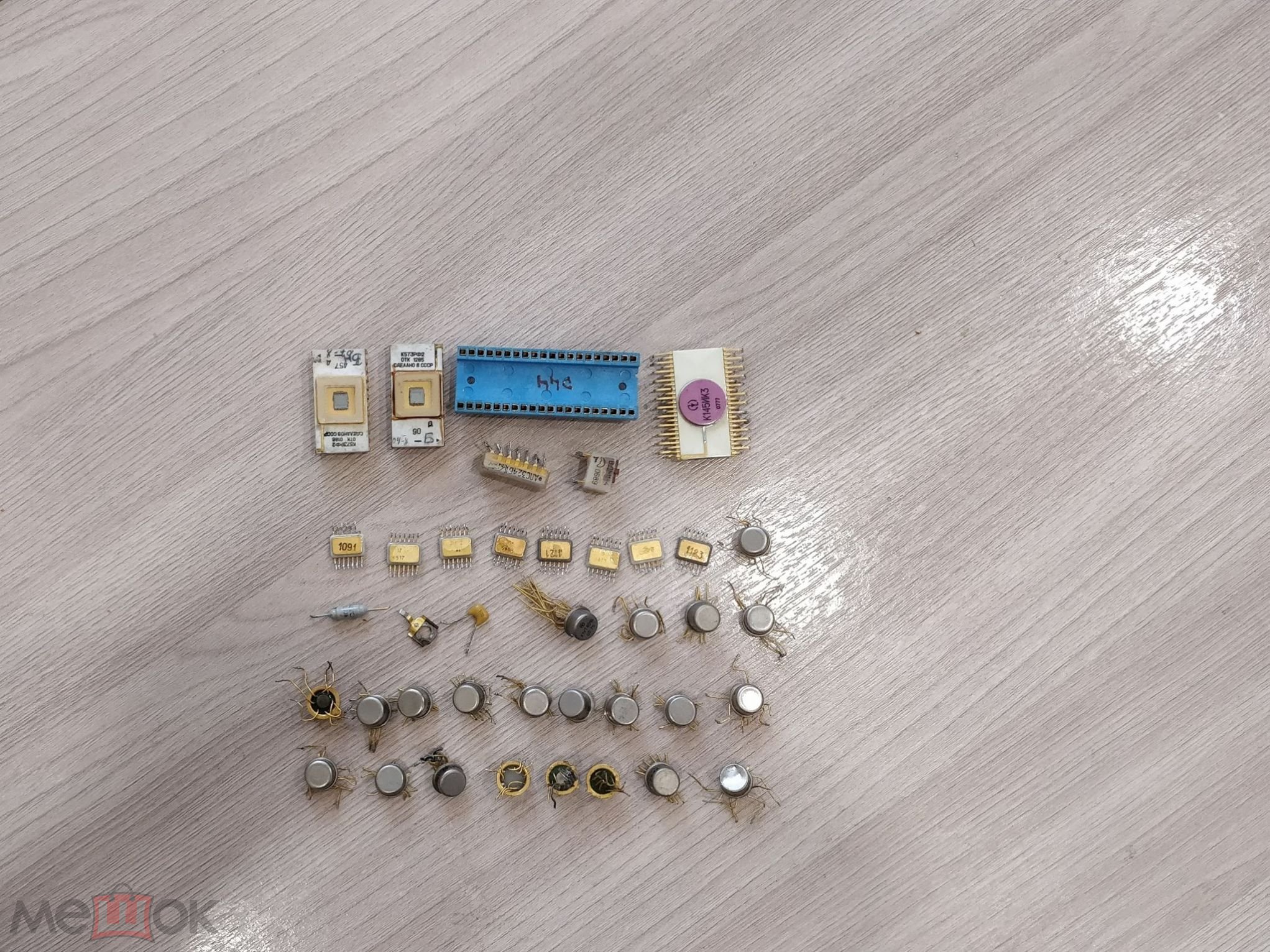

(фото с аукциона Молоток.ру)
(фото с аукциона Мешок)
Источники:
1. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г.
Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая
радиобиблиотека: Вып. 1070).
2. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
3. Справочник по микропроцессорным устройствам/А. А. Молчанов, В. И. Корнейчук, В.
П. Тарасенко, Д. А. Россошинский. - К.: Технiка, 1987.
4. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем:
Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А.
Шахнова. - М.: Радио и связь, 1988.
6. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике. - М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1110)
7. Программируемые микрокалькуляторы: Устройство и пользование / Я. К. Трохименко, В. П. Захаров,
Н. П. Ромашко и др.; Под ред. Я. К. Трохименко. - М.: Радио и связь, 1990.
8. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008
9. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985.
К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
10. Стратегия выбора. - К.: "Корнiчук", 2012.
