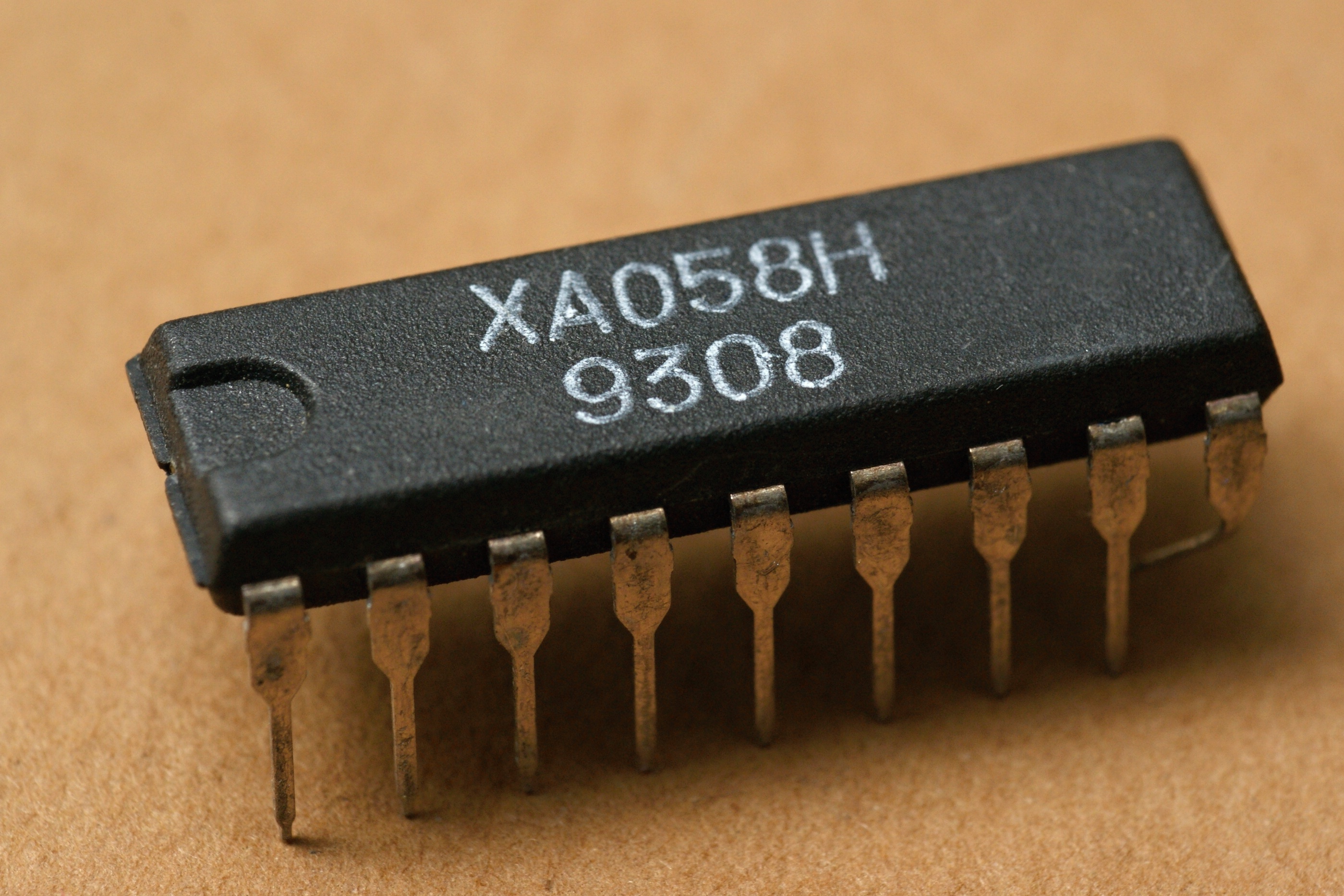

ХА058Н

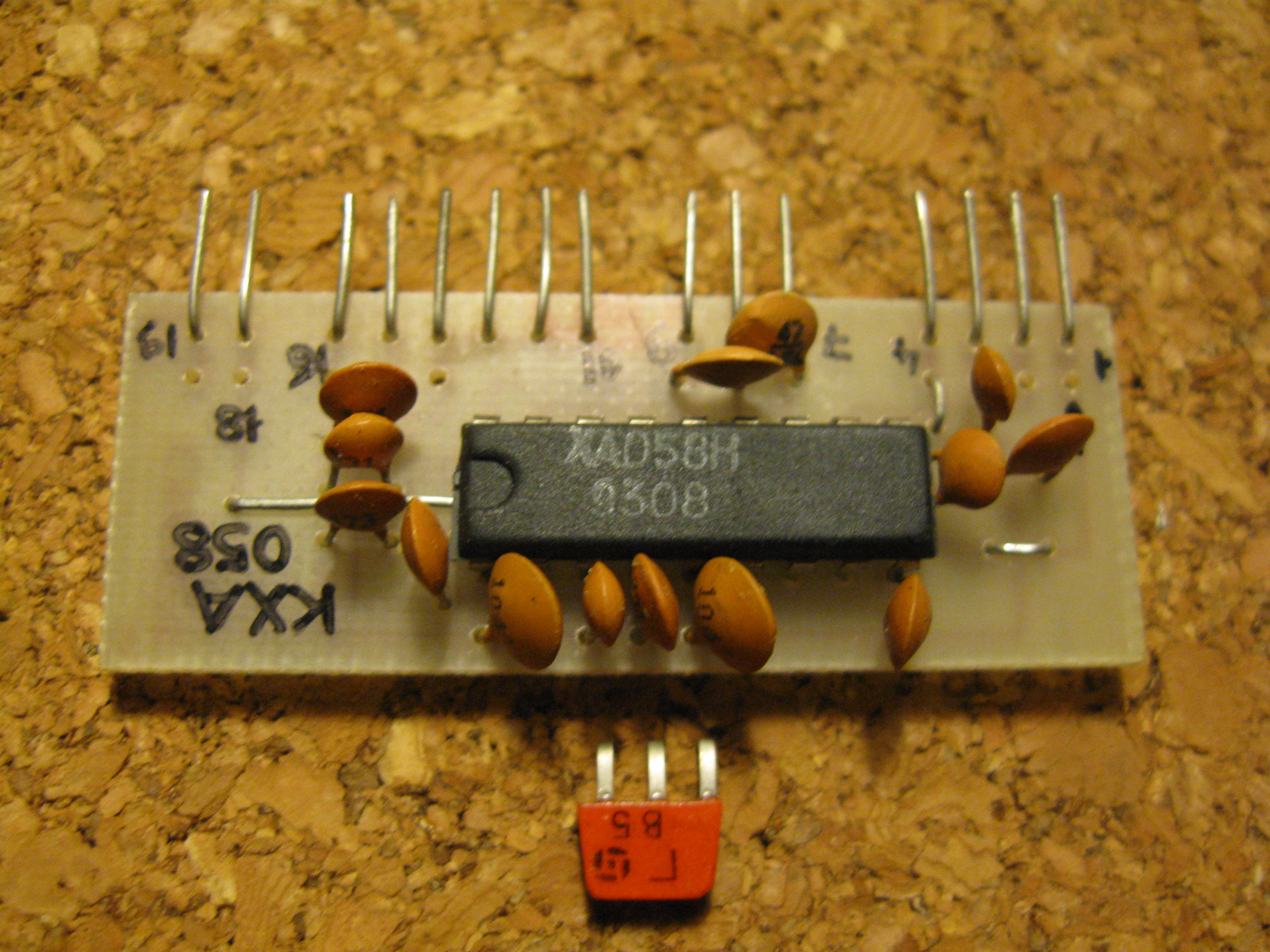

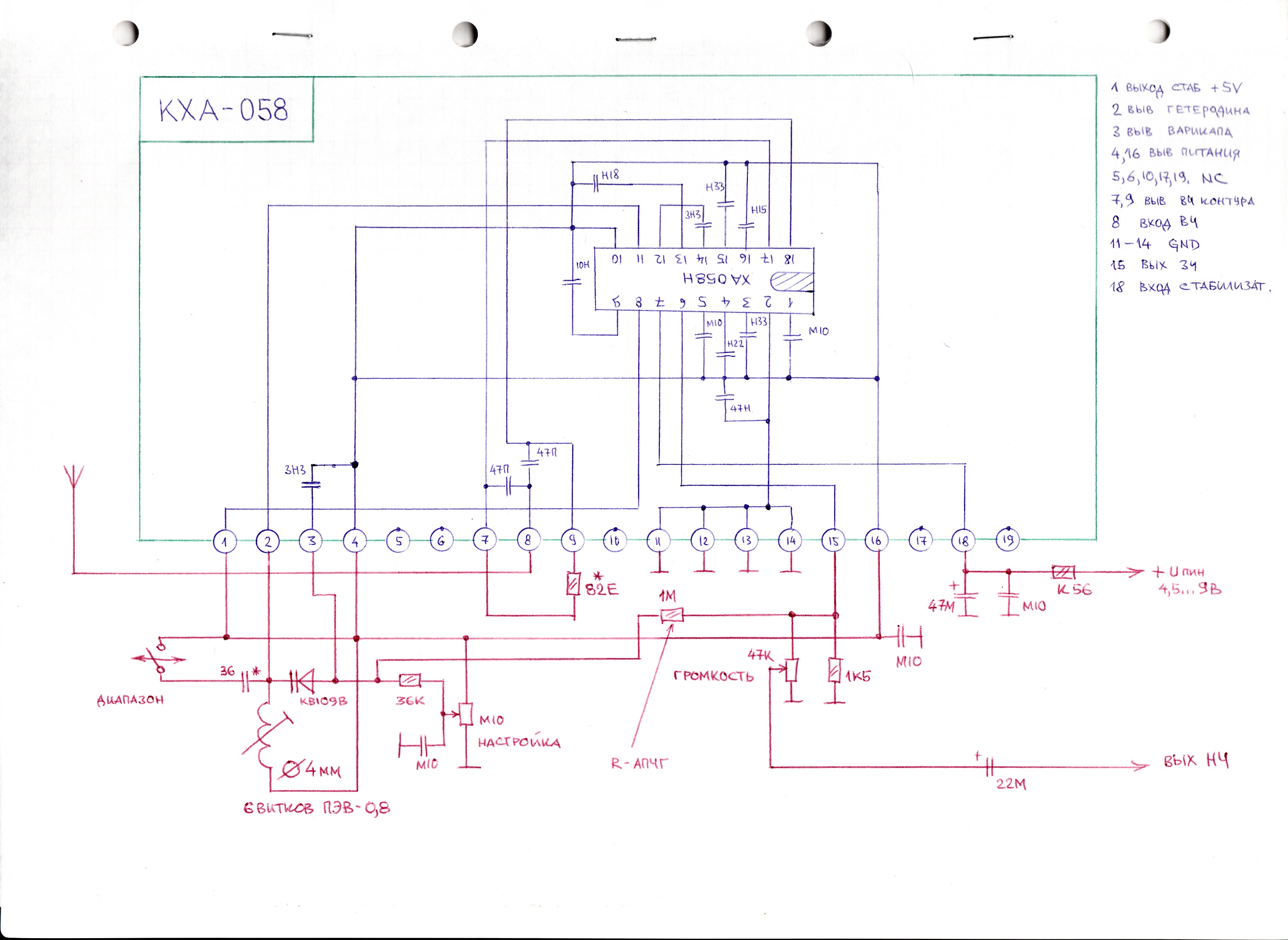

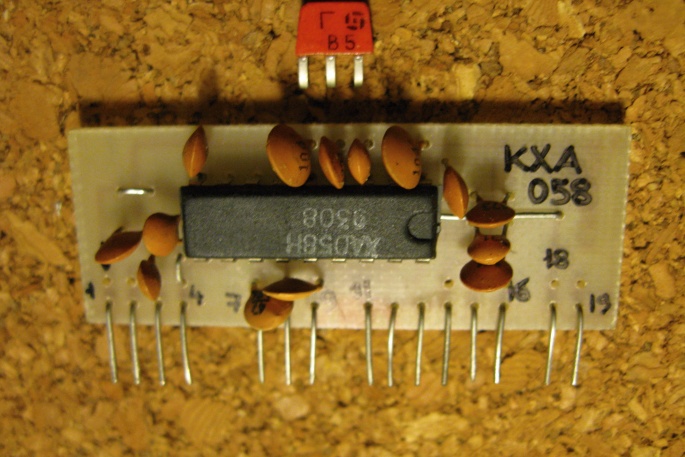

Это кристалл от гибридной микросборки КХА058, размещенный в собственном корпусе; однокристальный ЧМ радиоприемник с низкой ПЧ.

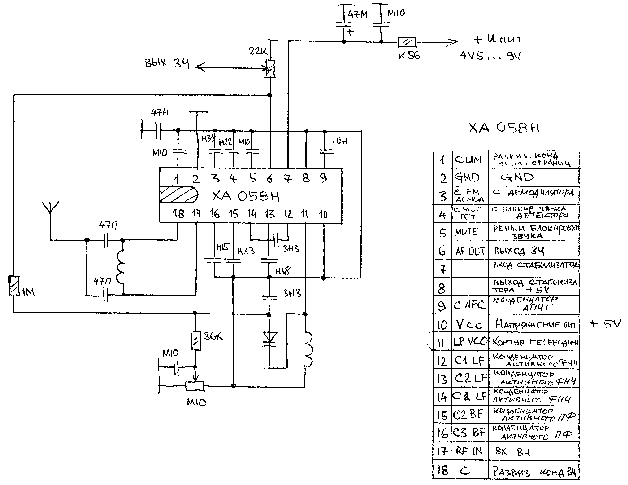

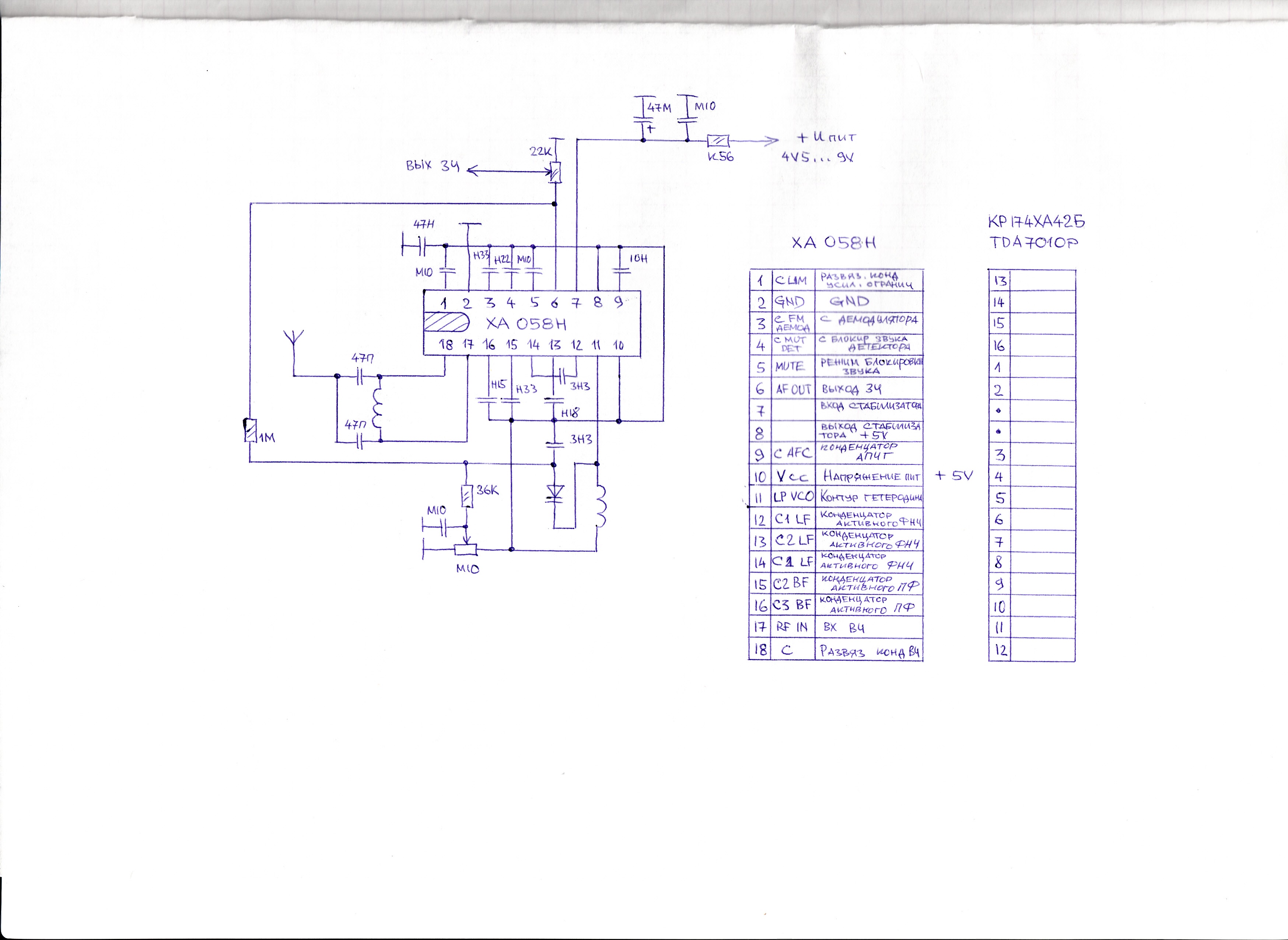

Схема является аналогом TDA7010, кристалл исходно был куплен то ли на Западе, то ли в ГДР. Радиоприемный тракт - полная копия TDA7000; кроме него на кристалл добавлены отдельный инвертирующий усилитель с эмиттерным повторителем на выходе (усилитель не задействован) и стабилизатор напряжения, представляющий собой копию 7805.

 Чип в корпусе повернут на 90° относительно аналога и на два свободных вывода выведены вход и выход встроенного стабилизатора. Получилась почти оригинальная микросхема ;)

Производитель не маркирован, но можно быть уверенным, что это НПК "Сигнал", Минск.


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума Портативное ретрорадио)
