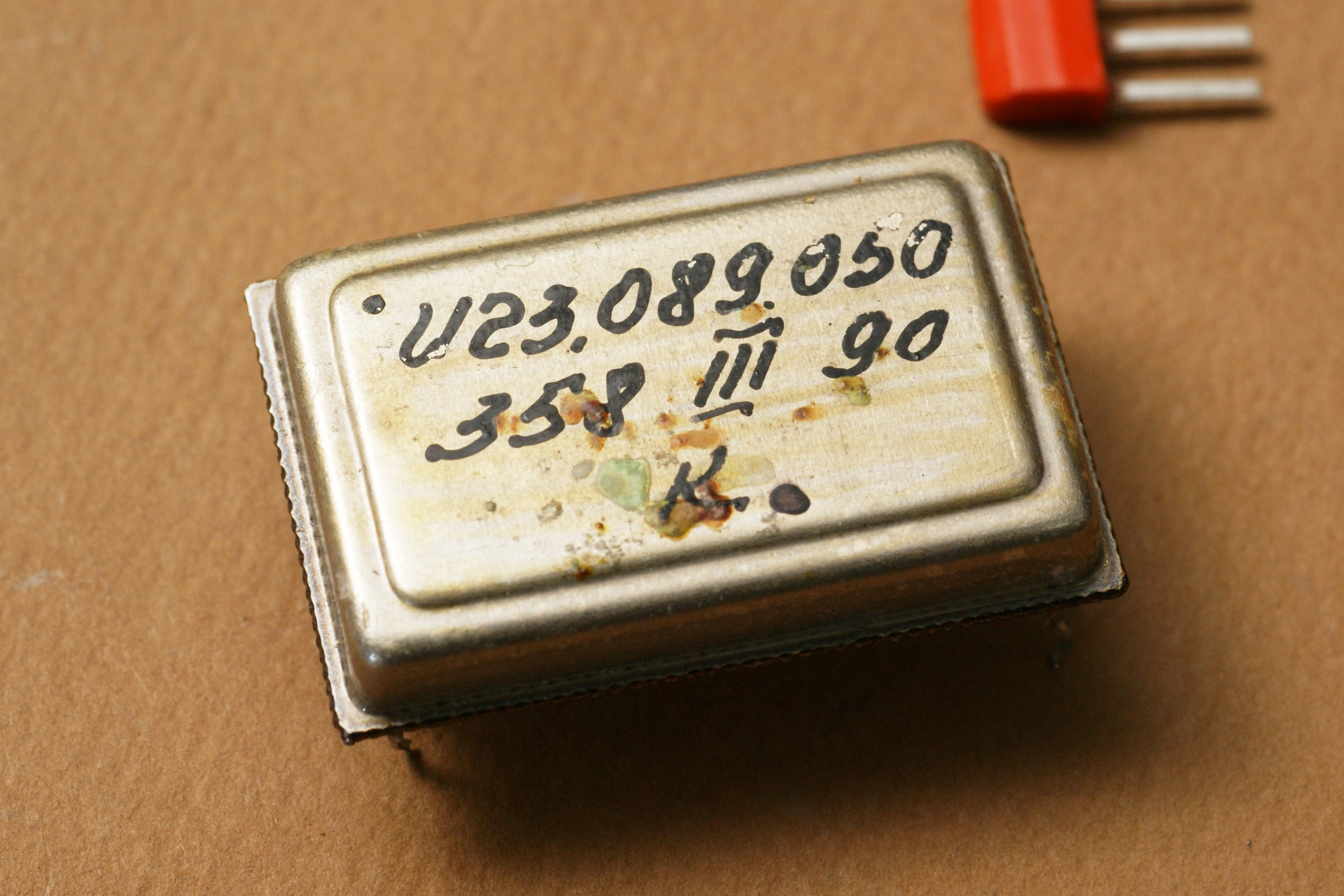

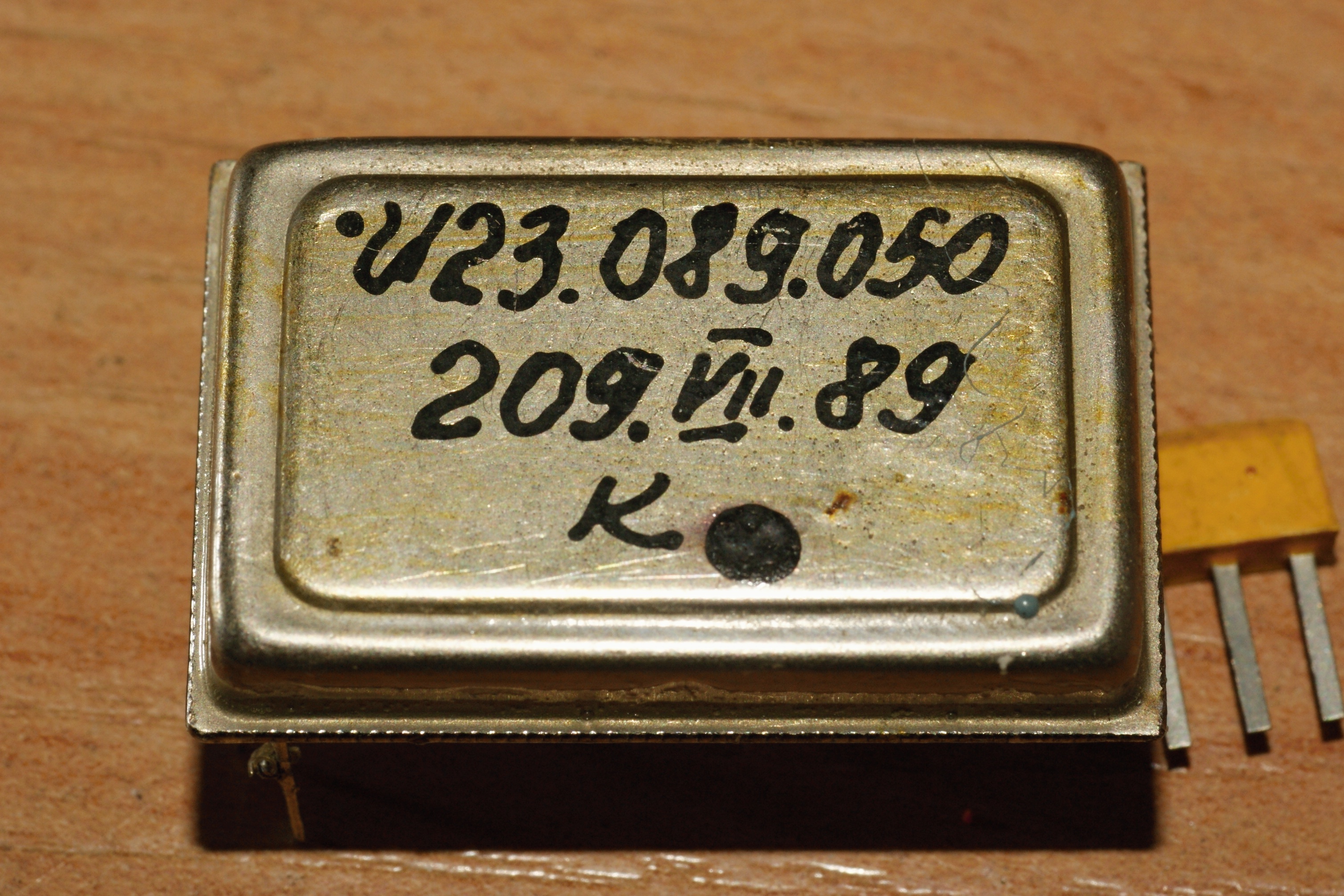

И23.089.050

Назначение - детектор амплитуд для схемы автоматики установки коэффициентов отклонения X и Y. Применялась в осциллографе С1-124; вот как описана её работе в тракте Y, в ТО и ИЭ на этот осциллограф:

"Сигнал с предварительного усилителя тракта вертикального отклонения поступает на детектор амплитуд. В детекторе амплитуд осуществляется раздельное запоминание пиковых значений положительной и отрицательной составляющей сигнала, а затем их сложение. В результате такой операции выходное напряжение детектора равно размаху исследуемого сигнала."

Производитель, полагаю - Львовский научно-исследовательский радиотехнический институт.

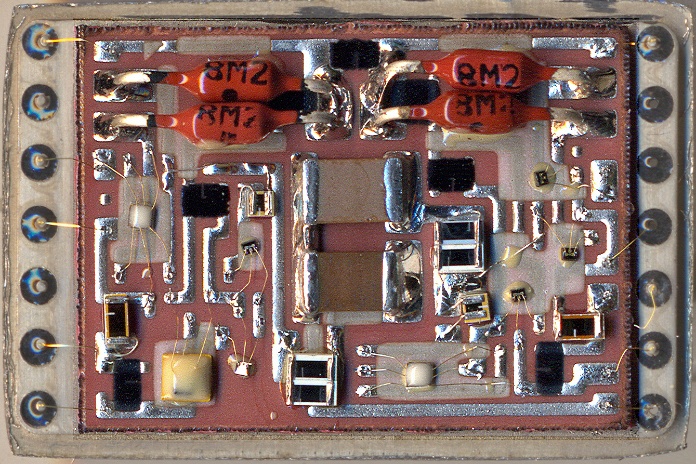

Любопытно, что в составе микросборки есть такие неожиданные элементы, как резисторы КИМ-0,05:


(из альбома "Электроника" на PhotoFile.ru)


(фото Александра Назаренко)
