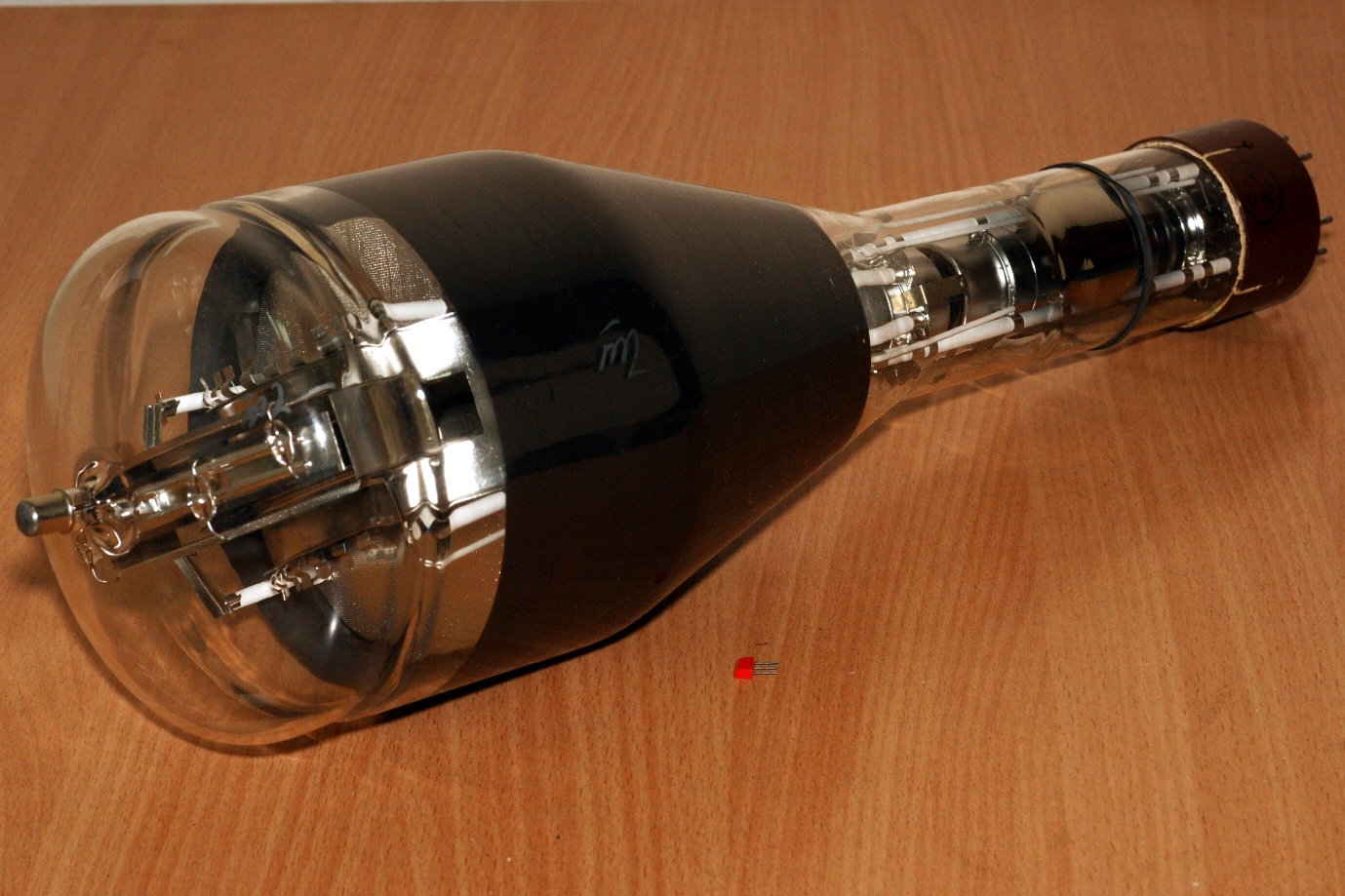

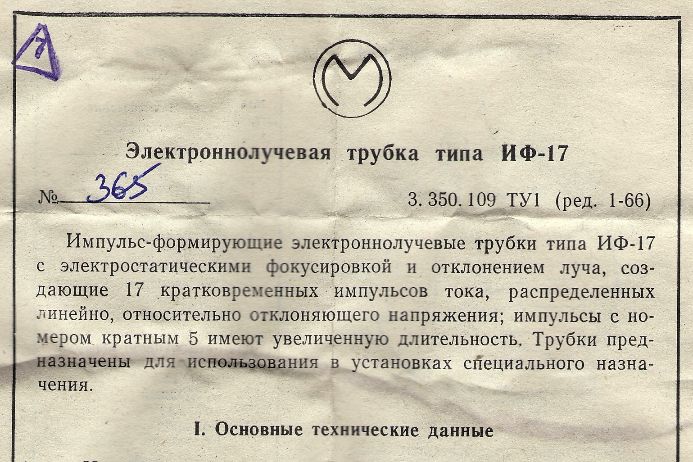

Импульс-формирующая электроннолучевая трубка ИФ-17

Необычный электровакуумный прибор. Фактически генератор импульсов "в одном флаконе". Довольно специфичных импульсов, конечно - в количестве 17 штук, линейно распределенных, при этом каждый пятый импульс имеет увеличенную длительность.

Можно сказать, что эта лампа отчасти подобна функциональным трубкам, в ней также электронный луч используется для формирования выходного сигнала сложной формы. И также как функциональные трубки, применялась в технике ПВО, а именно в высотомерах ПРВ для получения отметок высоты.

Она настолько отличается от прочих ламп, что для неё даже пришлось вводить отдельное обозначение. Меня одолевают сомнения - а были ли предыдущие шестнадцать типов? и сомнения не напрасны, ибо цифра "17" в названии обозначает лишь количество импульсов в пачке.

Производитель - Московский электроламповый завод.

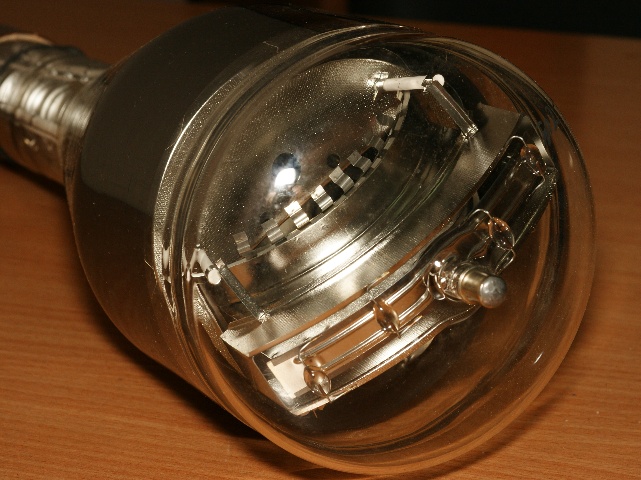

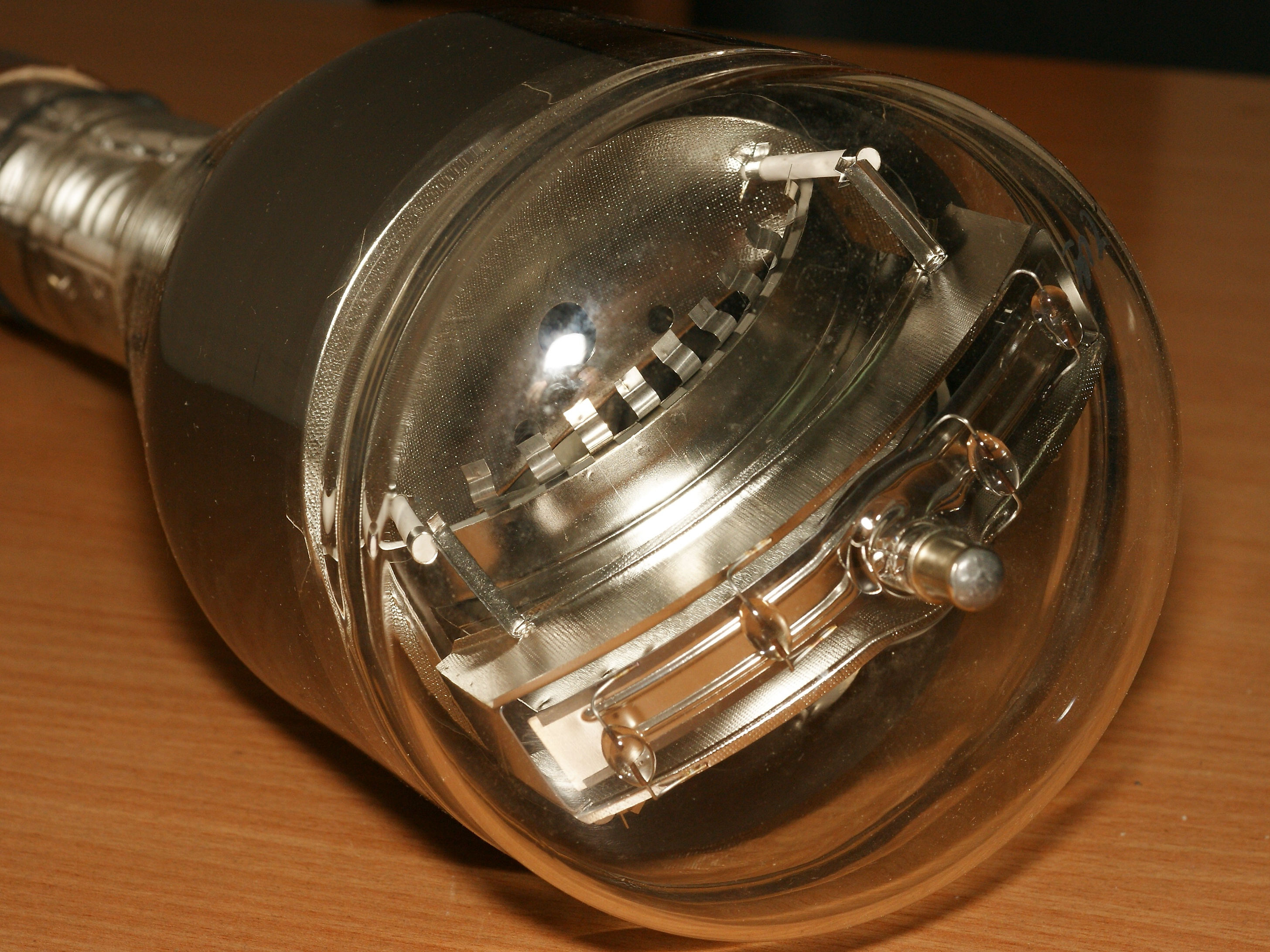

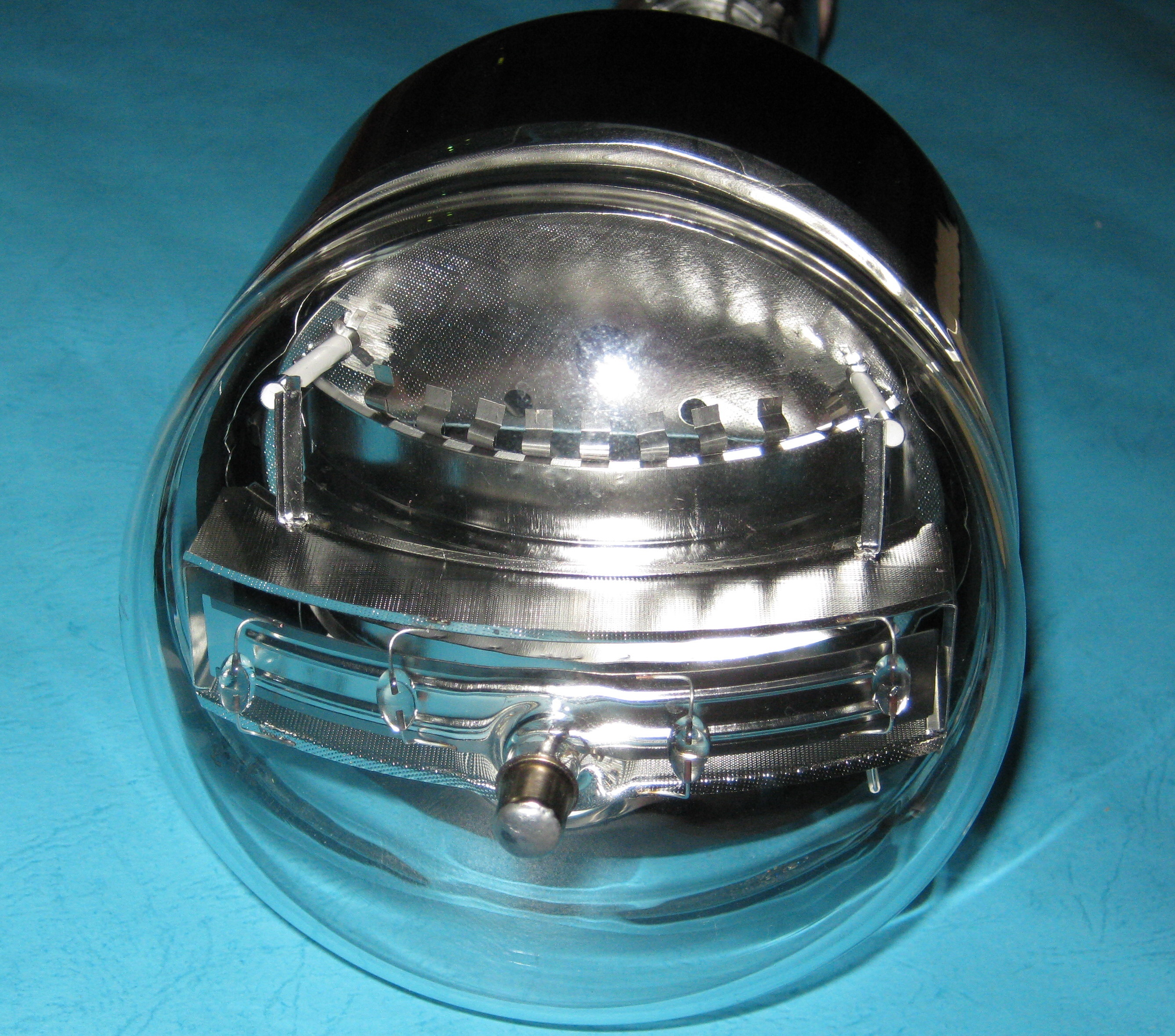

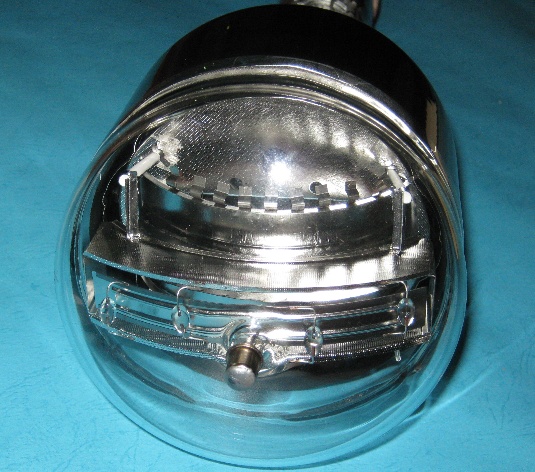

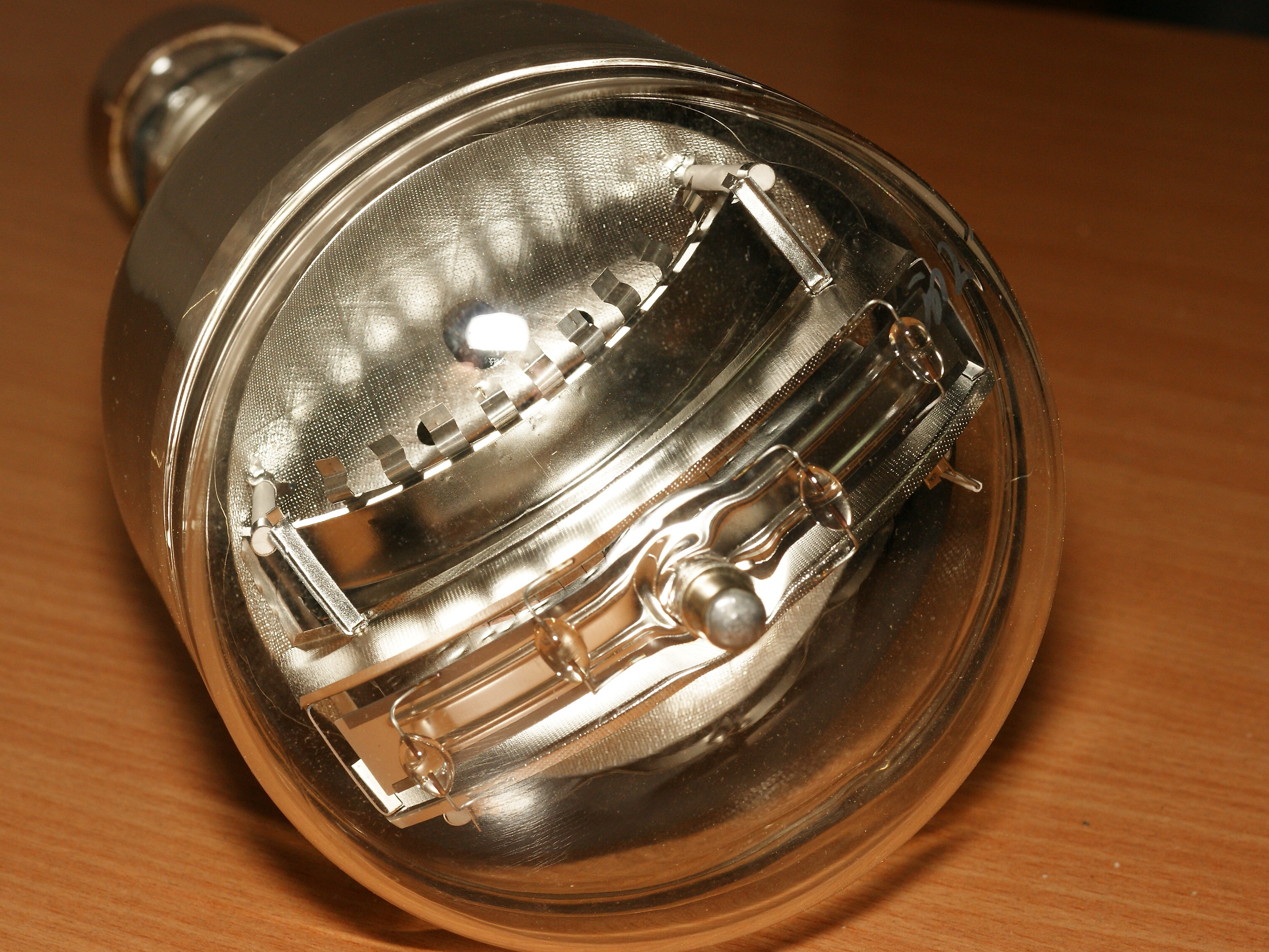

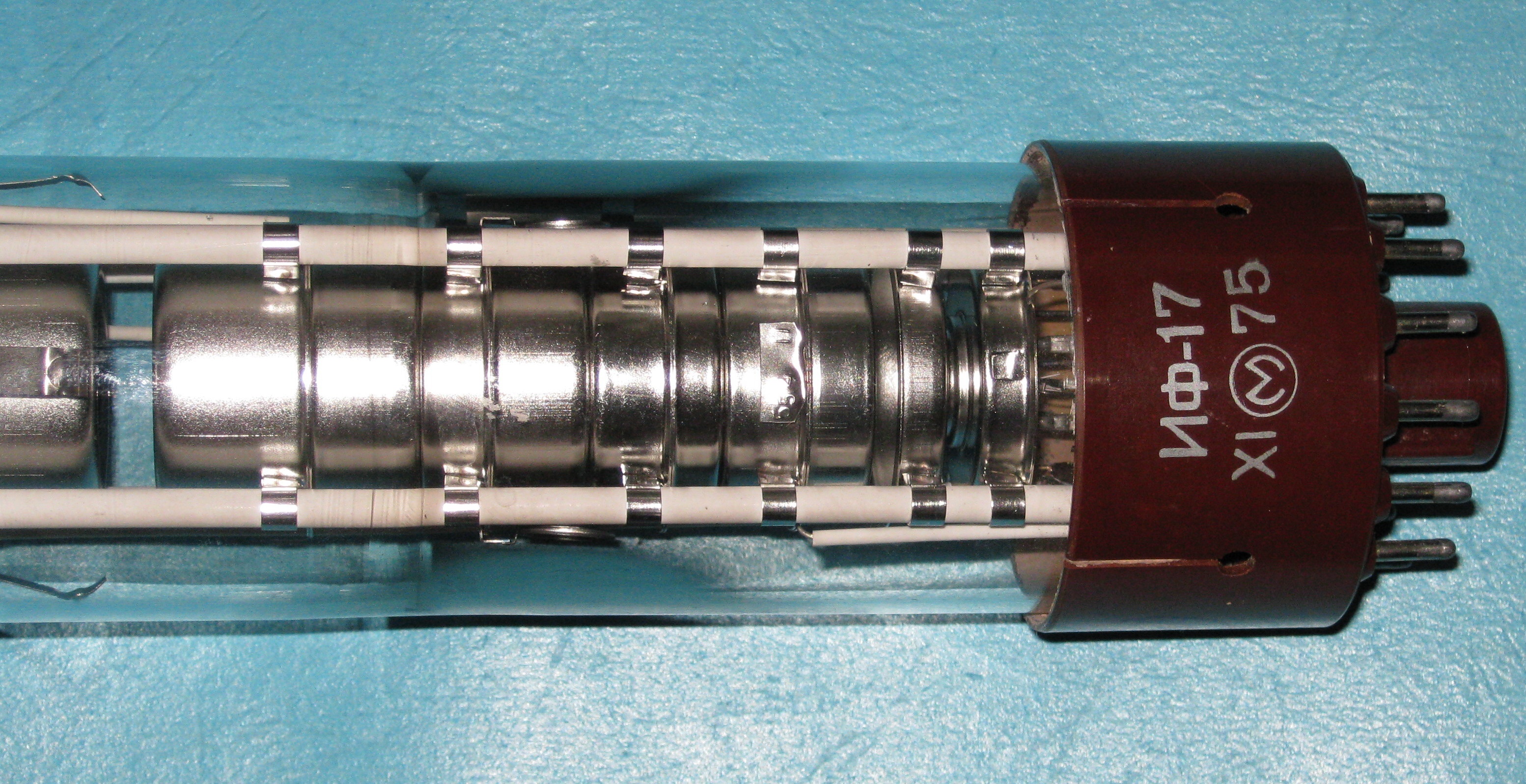

Импульс-формирующая трубка - это электронно-лучевая трубка с электростатическим отклонением луча. Она включает в себя электронную пушку, одну пару отклоняющих пластин, обеспечивающих вертикальное отклонение луча, матрицу и коллектор, выход которого соединен с нагрузкой Rн. На отклоняющие пластины подается прямое и инвертированное (через инвертор напряжения высоты) напряжение развертки высоты. Матрица представляет собой 17 горизонтально натянутых проволочных нитей-струн, каждая пятая из которых выполнена более толстой.

При прохождении лучом проволочных нитей ток в коллекторе уменьшается, уменьшается отрицательное напряжение на резисторе Rн, что равносильно формированию положительных импульсов. Таким образом, на любом масштабе высоты формируется 17 отметок высоты.

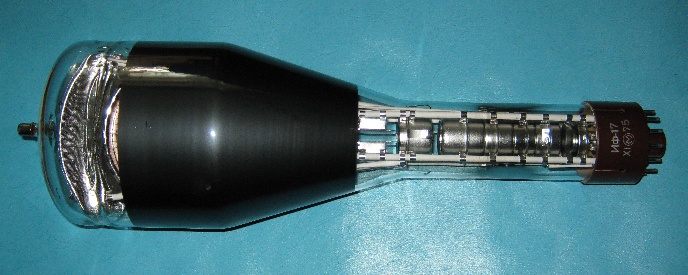

(фото Владимира, г.Пермь)

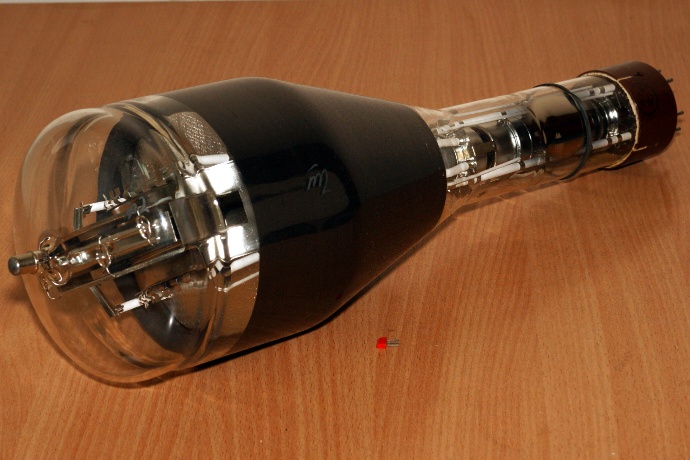

(фото Владимира, г.Пермь)
