ИТЛ1

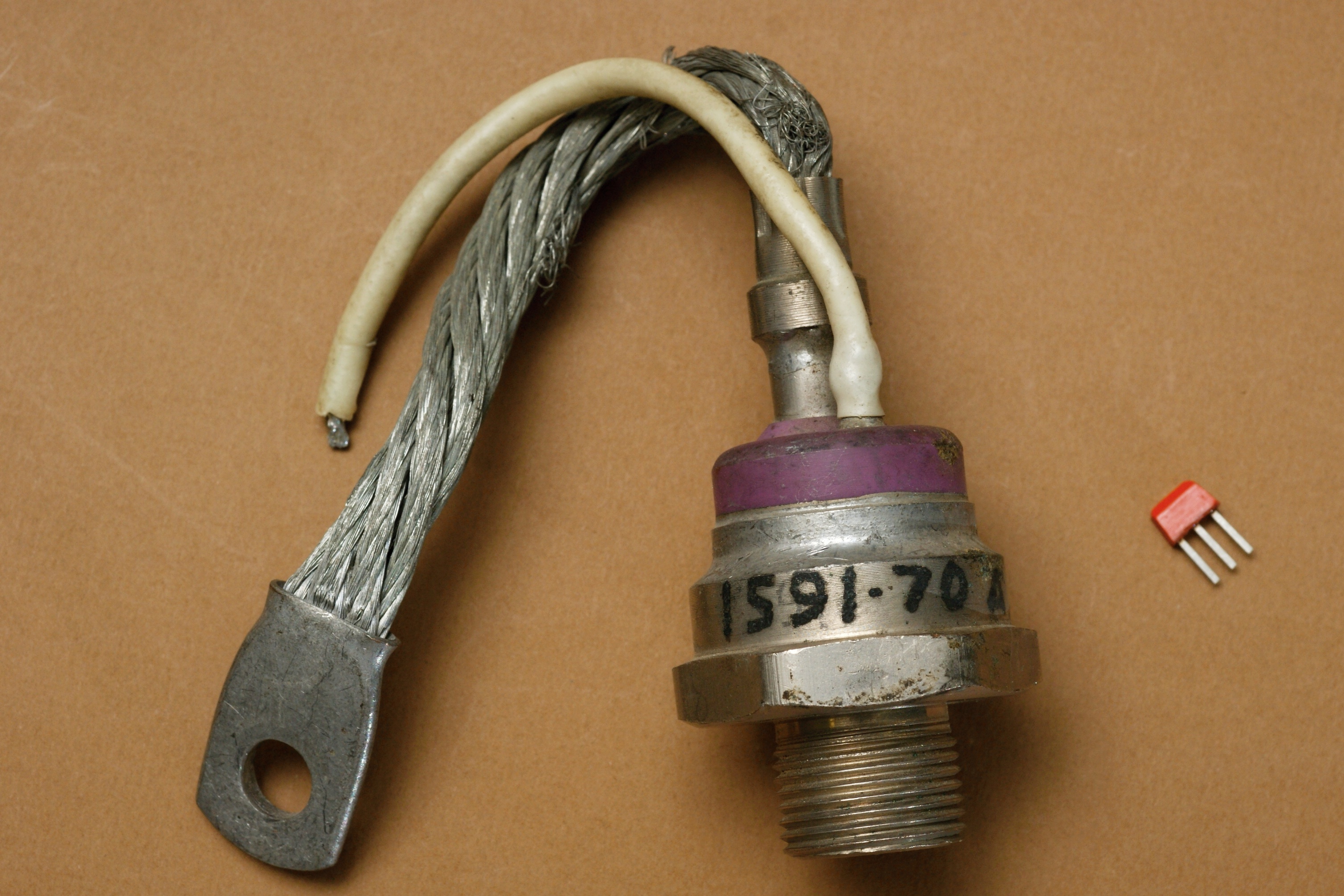

(фото с аукциона Aukro.ua)

Загадочный тиристор. По виду весьма походит на приборы серии ПТЛ.

По обрывочным упоминаниям в литературе удалось установить, что это импульсные тиристоры с равномерным лавинным пробоем и кольцевым управляющим электродом, выпускавшиеся по ВТУ №05-31-68 каким-то заводом из Министерства цветной металлургии. Но вот обозначение...

ИТЛ1 - это тип тиристора. А далее? максимальный ток 8 А? явно маловато, но в теории может быть... а 56?

Кольцевой управляющий электрод теоретически позволяет получить большую проводящую поверхность непосредственно после включения, что увеличивает стойкость к di/dt. Но практически включение тиристора происходит в одной или нескольких точках.

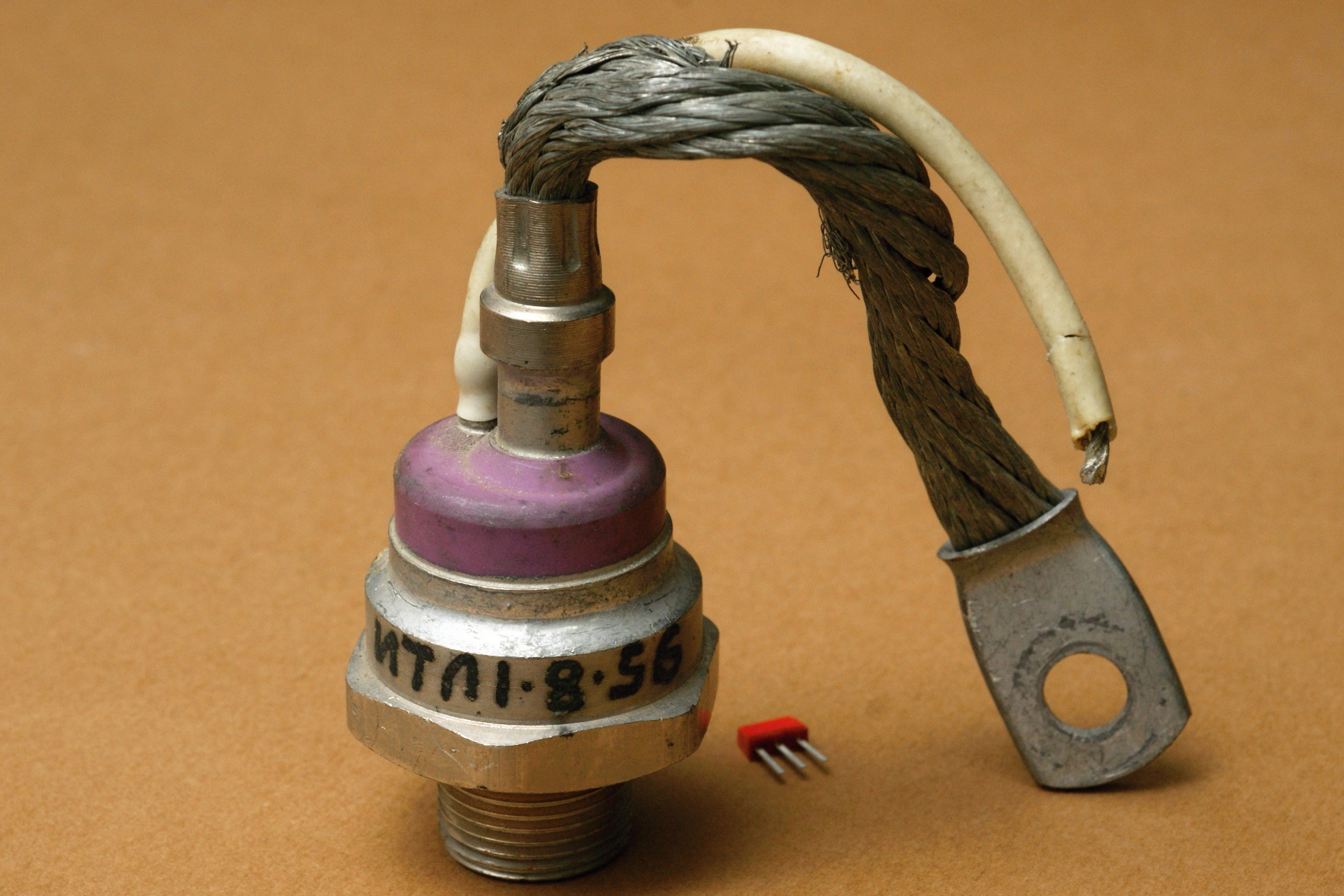

(фото с аукциона Aukro.ua)

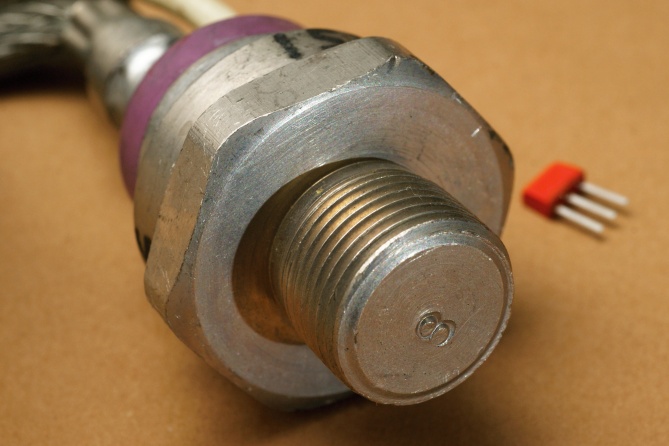

(фото с аукциона Aukro.ua)


(фото с аукциона Aukro.ua)

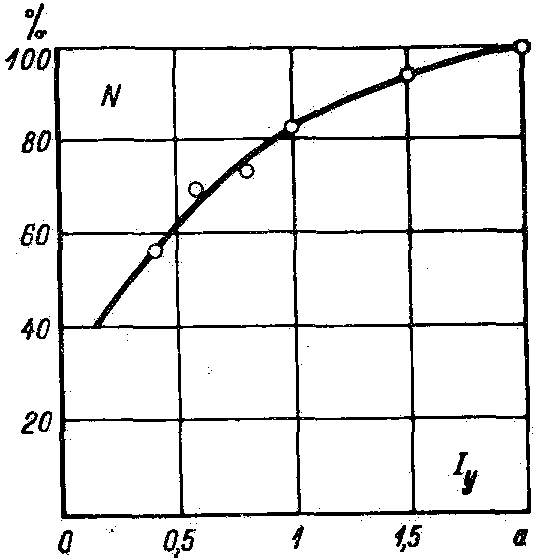

Зависимость количества тиристоров, выдержавших испытания на устойчивость, от величины тока управления

Источники:

1. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
