Интегральные микросхемы серии 1012 предназначены для применения в электронных музыкальных инструментах, приборах для настройки музыкальных инструментов и другой бытовой радиоэлектронной аппаратуре.
Производитель - "Нуклонас", Шауляй (Литва).

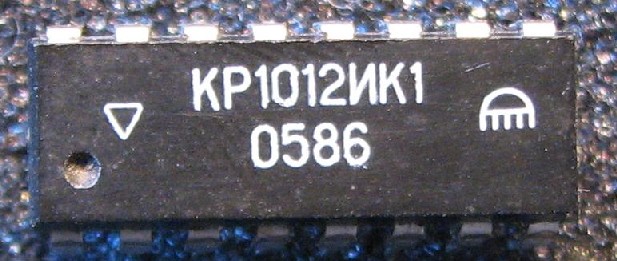

Октавный делитель с цифровой фильтрацией сигнала. Как я понимаю - полный аналог К145ИК14. Техническая информация на неё.

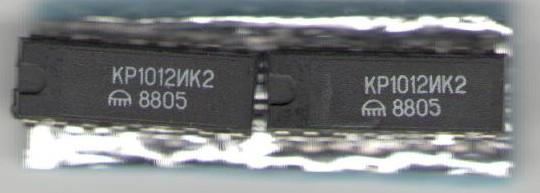

Октавный делитель с большой скважностью. Микросхема имеет внутри 8 триггеров и добавлены специальные схемы для получения частот большой скважности (для синтезатора типа стринг).
Как я понимаю - полный функциональный аналог К145ИК15; впрочем, кристалл явной другой. Справочный лист на него.

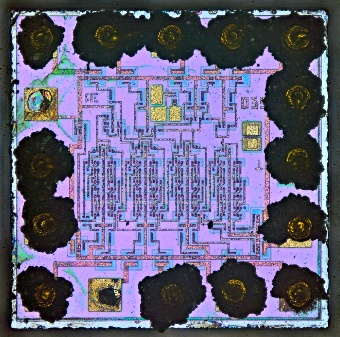

(фото с форума Радиокартинки) |

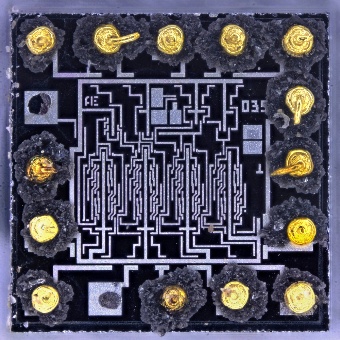

(фото с форума Радиокартинки) |
Самая, пожалуй, странная микросхема серии, использовавшаяся в синтезаторах "Электроника ЭМ-11" и "ЭМ-14". Некая "схема синтеза команд" для управления микросхемами К1012ИК3 и К1012ИК4, при этом довольно простая - содержит всего 45 интегральных элементов.
Известны вкратце лишь электрические параметры в составе: напряжение питания по одному справочнику +6 В, по другому +3 В (при этом встречаются схемы применения, где она включена между линиями +15 В и +5 В, т.е. с виртуальным 10-вольтовым питанием); выходной ток одной ячейки первый 350...500 мкА, второй 175...250 мкА; выходной ток закрытой ячейки 0,1 мкА; ток утечки 0,1 мкА. В категории предельно-допустимых режимов приводятся входное напряжение 0...6 В; и входное напряжение по выводам 9, 10, 11 - от -1 до +1 В.

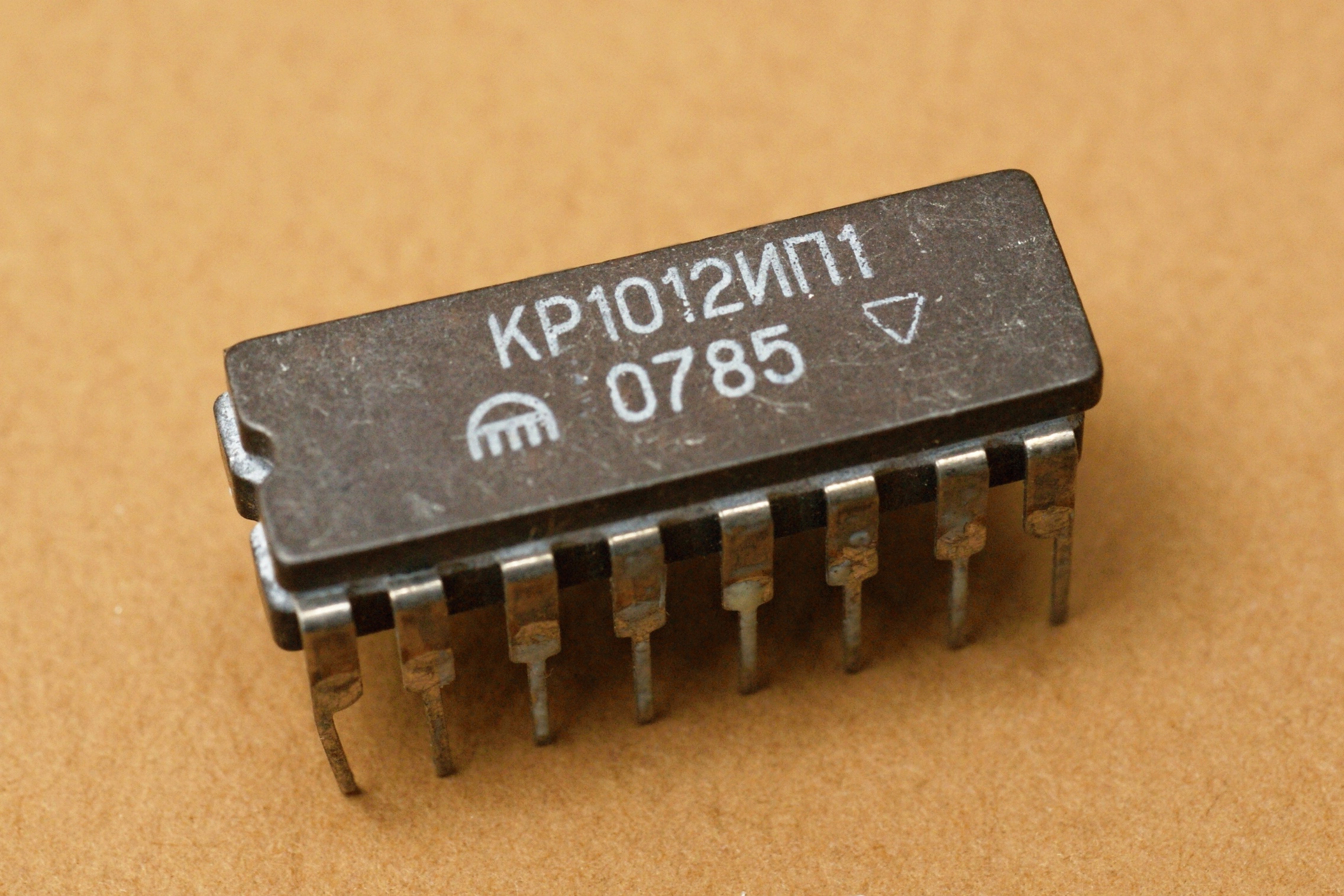

Пока не очень понятно, как это собрать в единую картину. Да, ещё штрих - микросхема КР1012, с обозначением для пластмассового корпуса. Хотя он явно керамический...

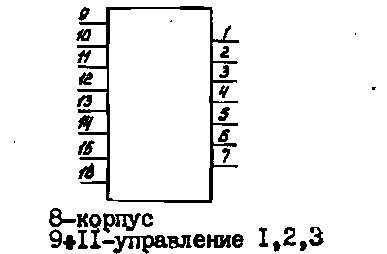

Схема включения также ничего не объясняет:

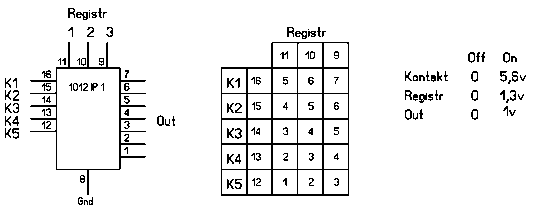

Но всё же, по материалам с Радиокота:
К - это контакты клавиш , Reg - три ноги для подключения регуляторов - регистров, которые позволяют смешивать три разных частоты. Выходы ИП1 подключаются ко входам внутренних модуляторов микросхем К1012ИК3 и/или К1012ИК4. Одна микросхема управляет пятью октавами К1-К5, для наращивания числа октав требуются дополнительные К1012ИП1.
По всей вероятности, внутри 15 КМОП-ключей, не требующих дополнительного питания. Выходы ИП1 можно объединять на общую шину без дополнительной защиты.
Источники:
1. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2.
Приборы производственно-технического назначения и народного потребления. - ЦКБ
"Дейтон", редакция 1990г.
2. Микросхемы интегральные серии КА1001...КР1100.- СПб.:
Издательство РНИИ "Электронстандарт", 1992.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 7. - М.: КУбК-а, 2003
