145ая серия

Вот весьма интересная для меня серия. Вроде бы серия предназначена для построения вычислительных и управляющих устройств бытового назначения... Но целый ряд микросхем в ней к этому не имеет никакого отношения! А какое многообразие корпусов, подчас довольно извращенных! А какое многообразие производителей! А например, обозначения типов АИ, ИА, ВХ, ХД, ЧТ - таких нет ни в одной другой серии.

При всем том, что серия очень старая (начало выпуска - конец 60х - начало 70х годов) и много где применялась, найти на нее подробную техническую документацию крайне сложно. В справочниках нет даже единства по поводу состава этой серии...

За помощь в сборе материала по этой серии - большое спасибо Сергею Фролову!

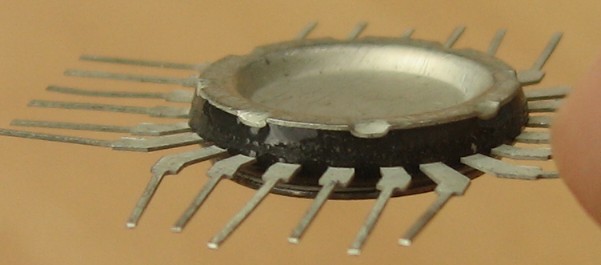

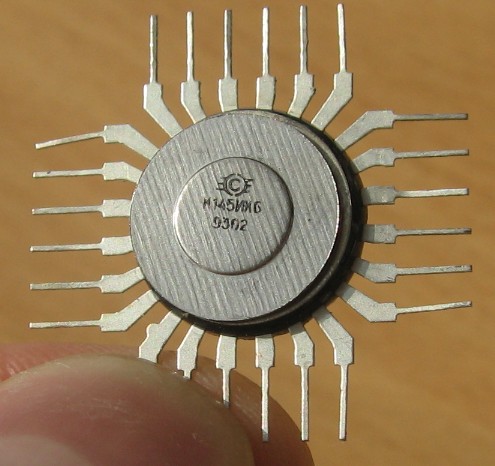

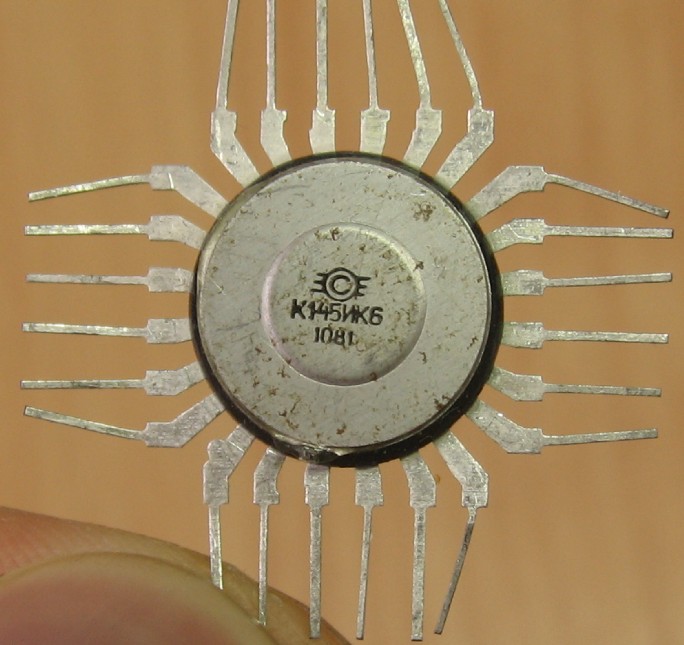

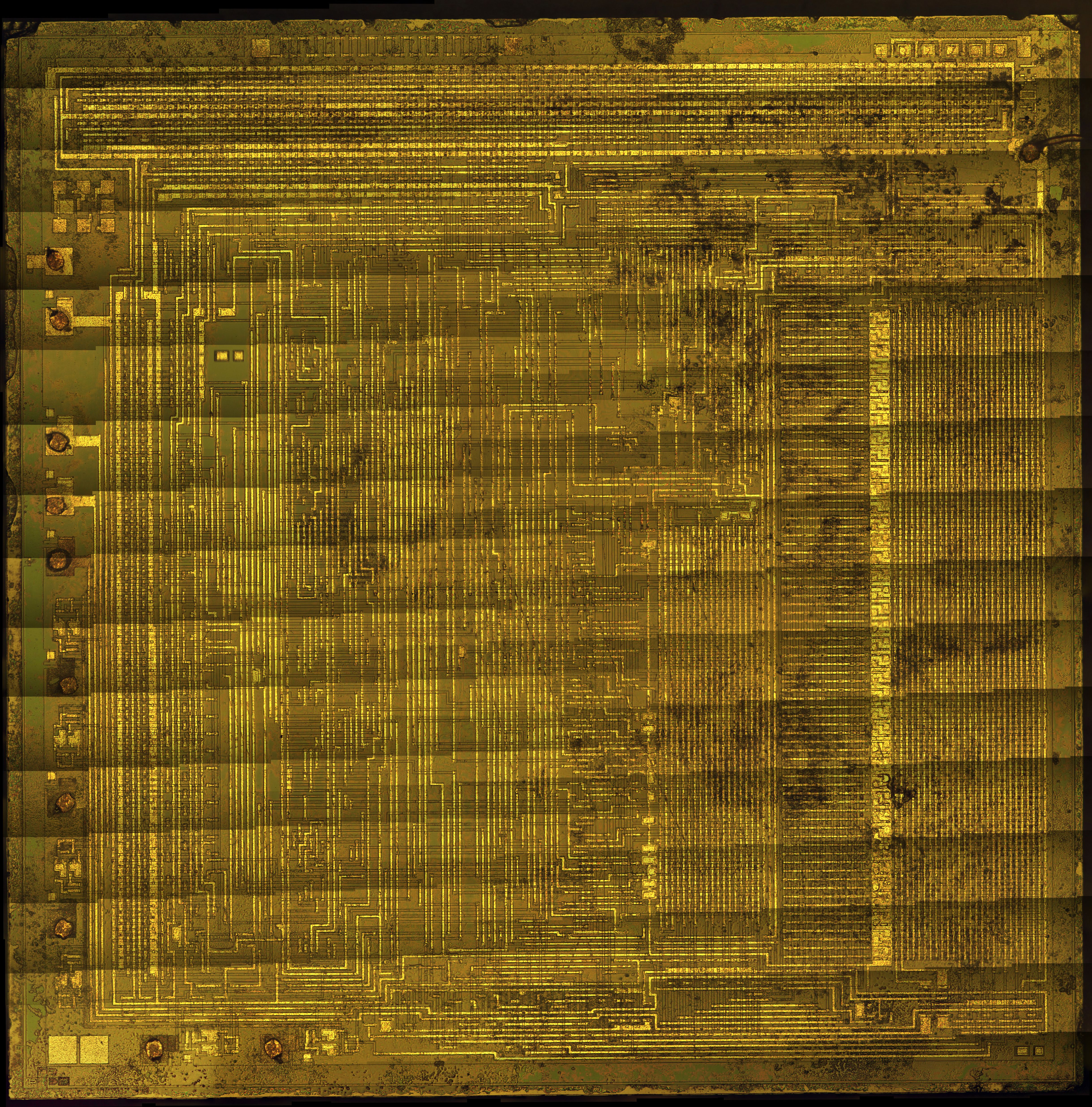

К145ИК6

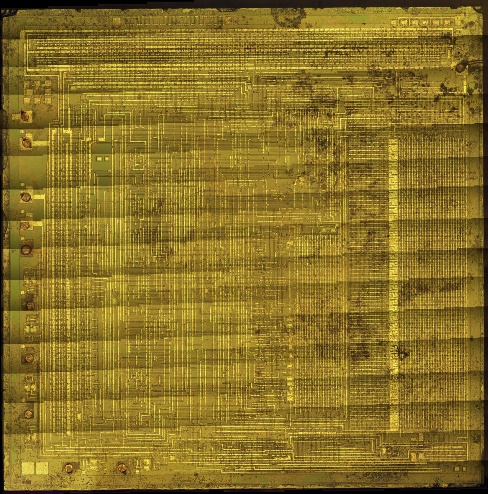

Арифметическое устройство от калькулятора С3-22. Выпускалась, как минимум до 1993 года.

Производитель - "Светлана", Санкт-Петербург.

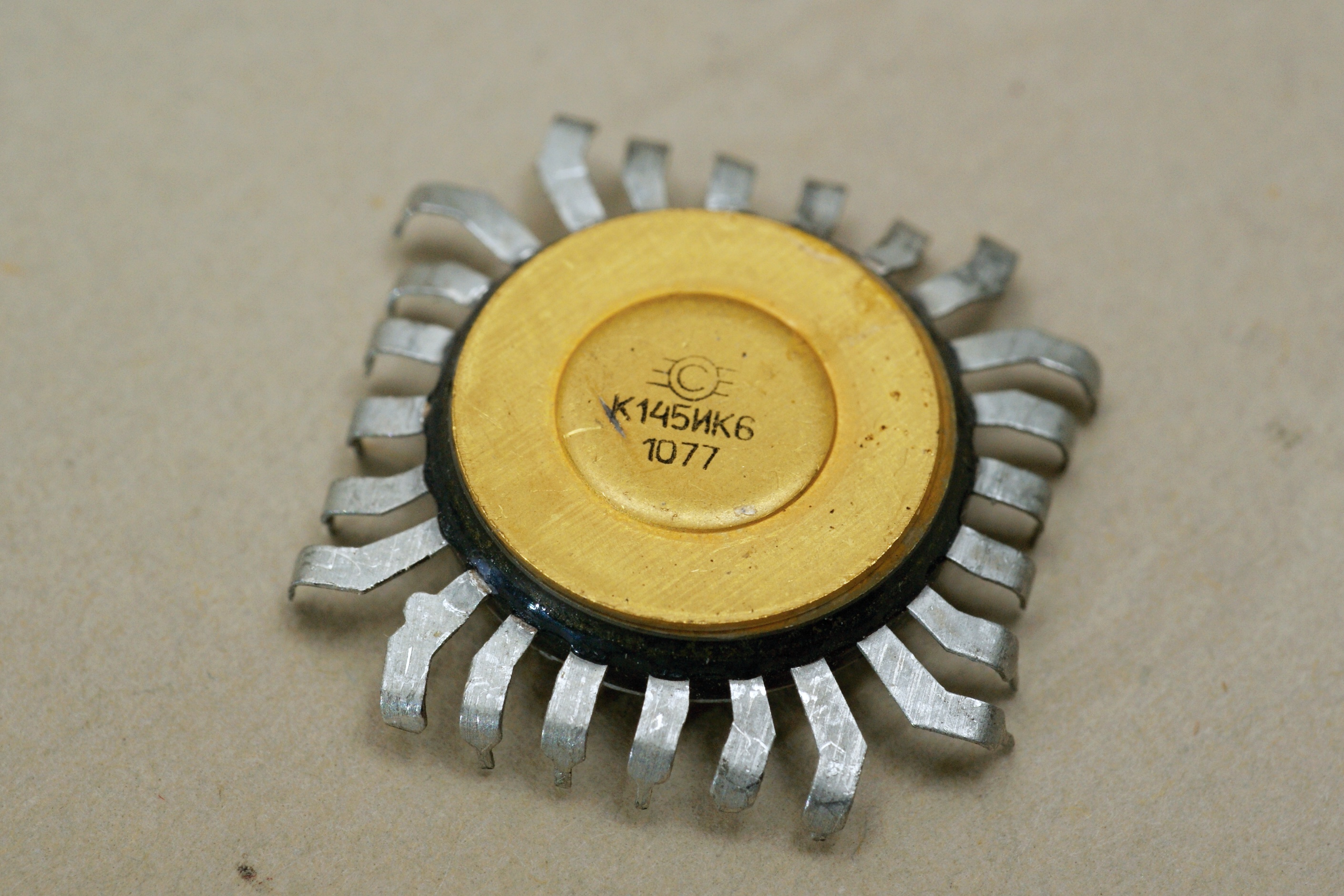

Редкий вариант, с золочёной крышкой:

(фото от 1Ж24Б)

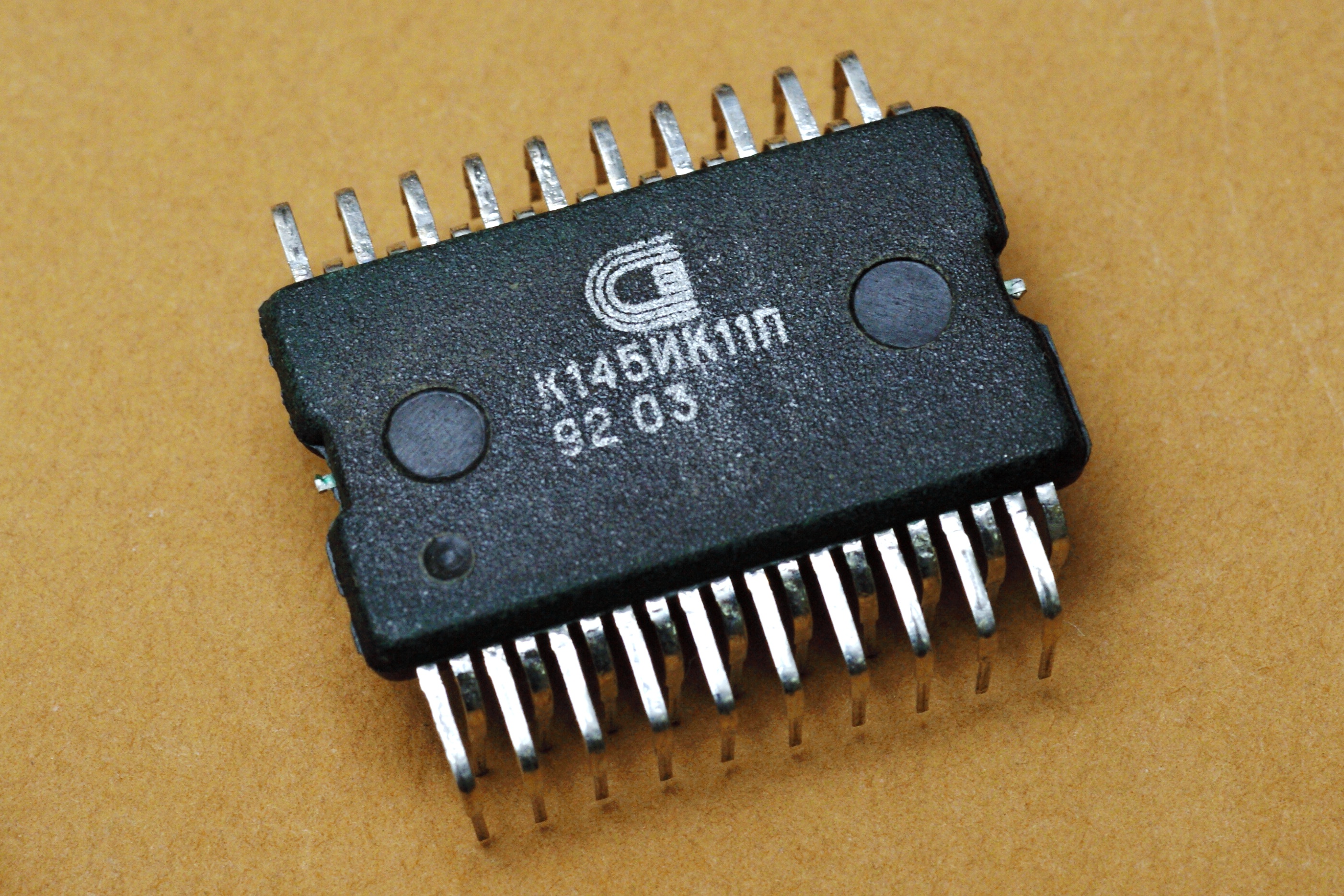

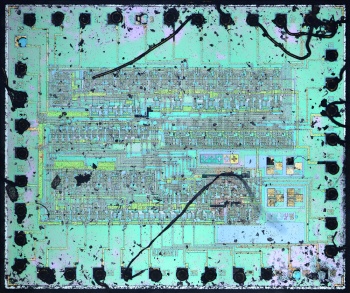

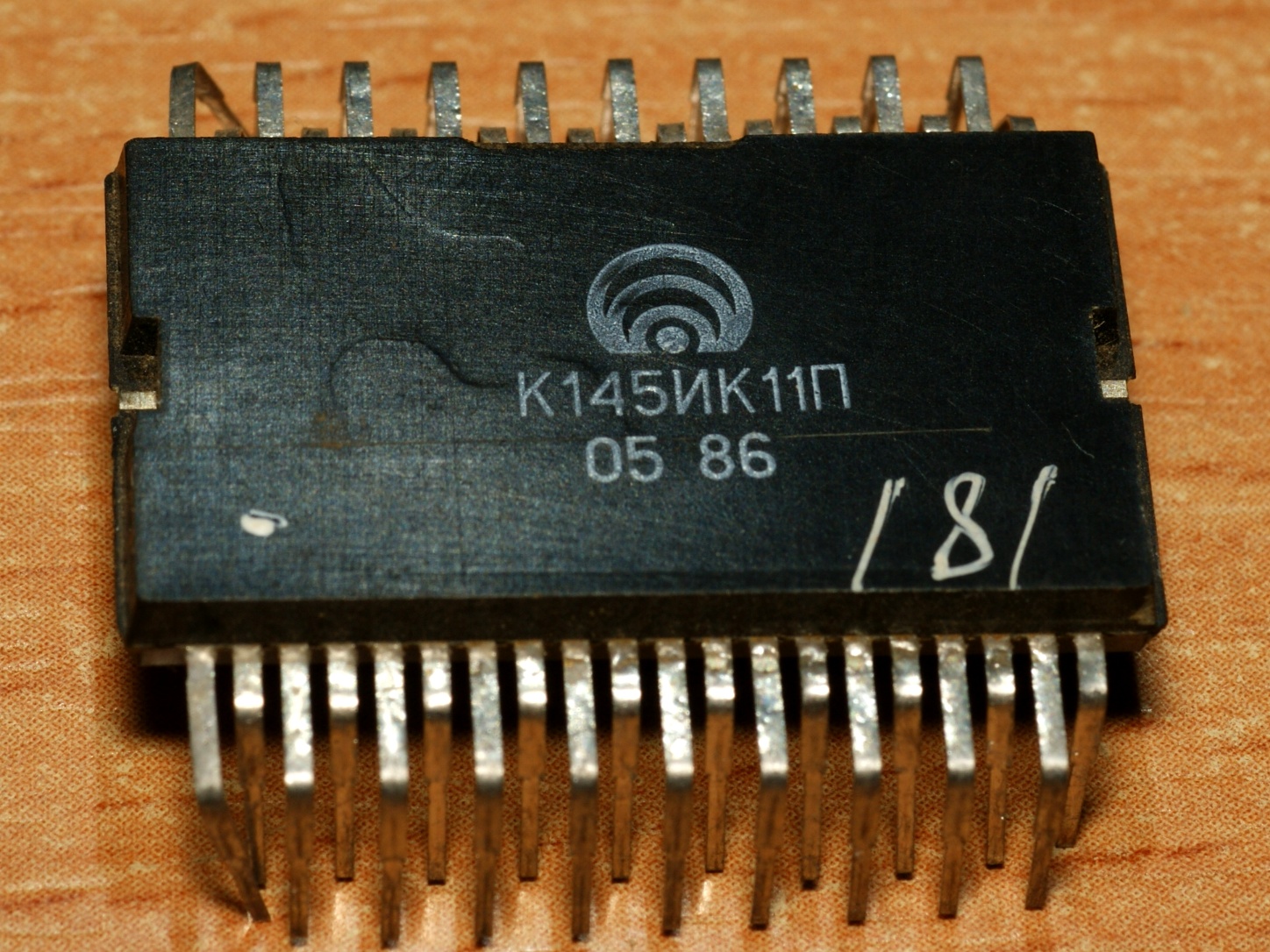

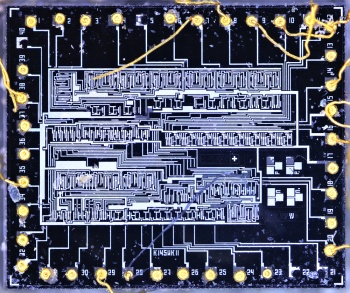

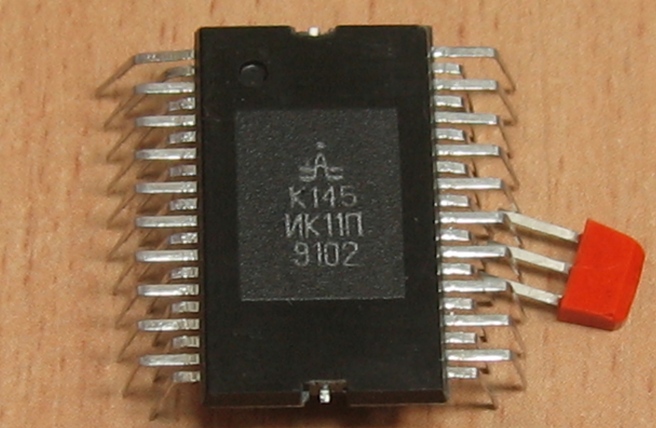

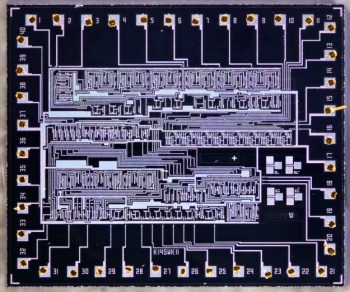

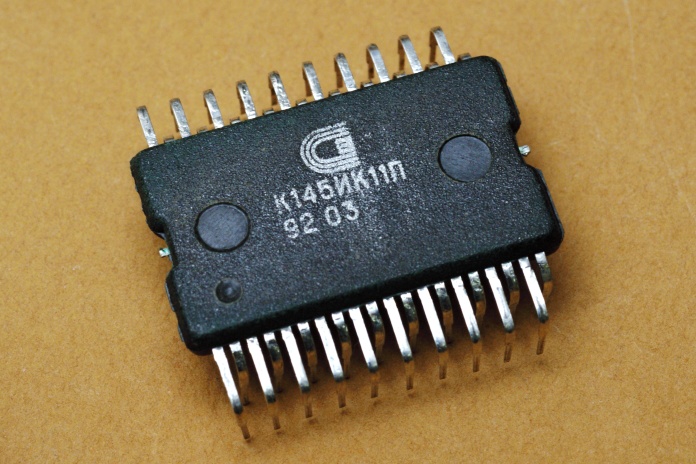

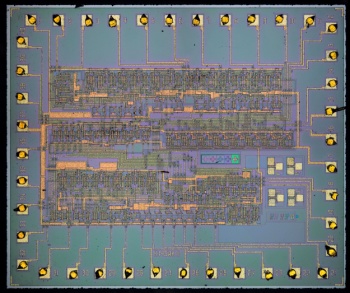

К145ИК11(П)

   Назначение - блок связи номеронабирателя (К145ИК8П) и ОЗУ (К561РУ2, КР188РУ2) кнопочного телефонного аппарата.
   Справочный лист и заводской паспорт на нее.

   Производители - "Экситон" (г.Павловский Посад) и завод "Девиз", г.Алексеевка Белгородской области.

   5 ноября 1975 года было согласовано техническое задание на тему "Такт-телефон" под названием "Разработка, изготовление опытной партии и установочной серии интегральных схем повышенной функциональной сложности для номеронабирателя и схемы управления запоминающим устройством".

   К разработке этих микросхем приложили руку будущие руководители НИИТТ и завода "Ангстрем". Так схемотехника микросхем отрабатывалась под руководством В.Л.Дшхуняна, руководителя НИИ и "Ангстрем". А изготовление схем шло на участке, мастером которого был сегодняшний генеральный директор Анатолий Иванович Спирин.

   К концу 1976 года свет увидели первые микросхемы, отвечавшие техническому заданию. Будучи установленными в электрическую схему номеронабирателя, они показали свою работоспособность. 29 мая 1977 года утверждены технические условия. Микросхемы получили условные обозначения К145ИК8 и К145ИК11. В составе первой микросхемы было 3000 транзисторов, в составе второй - 1000.

   Схемы разработаны по стандартной КМОП-технологии с алюминиевыми затворами и обеспечивают работоспособность в диапазоне питающих напряжений от 6 до 10 В.

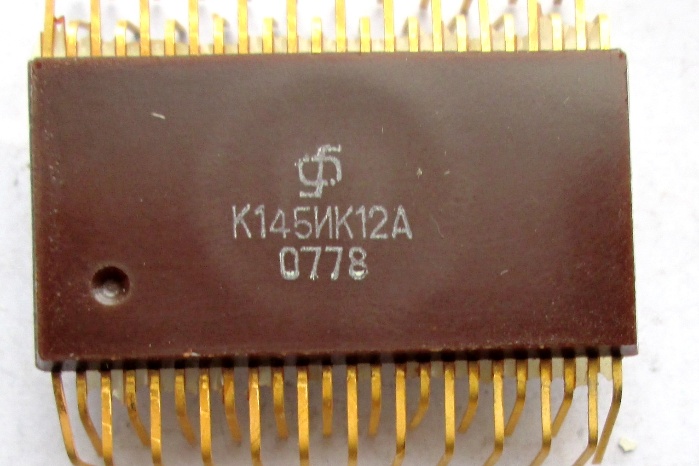

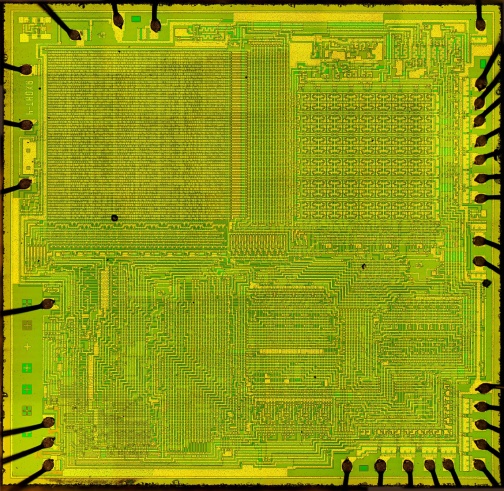

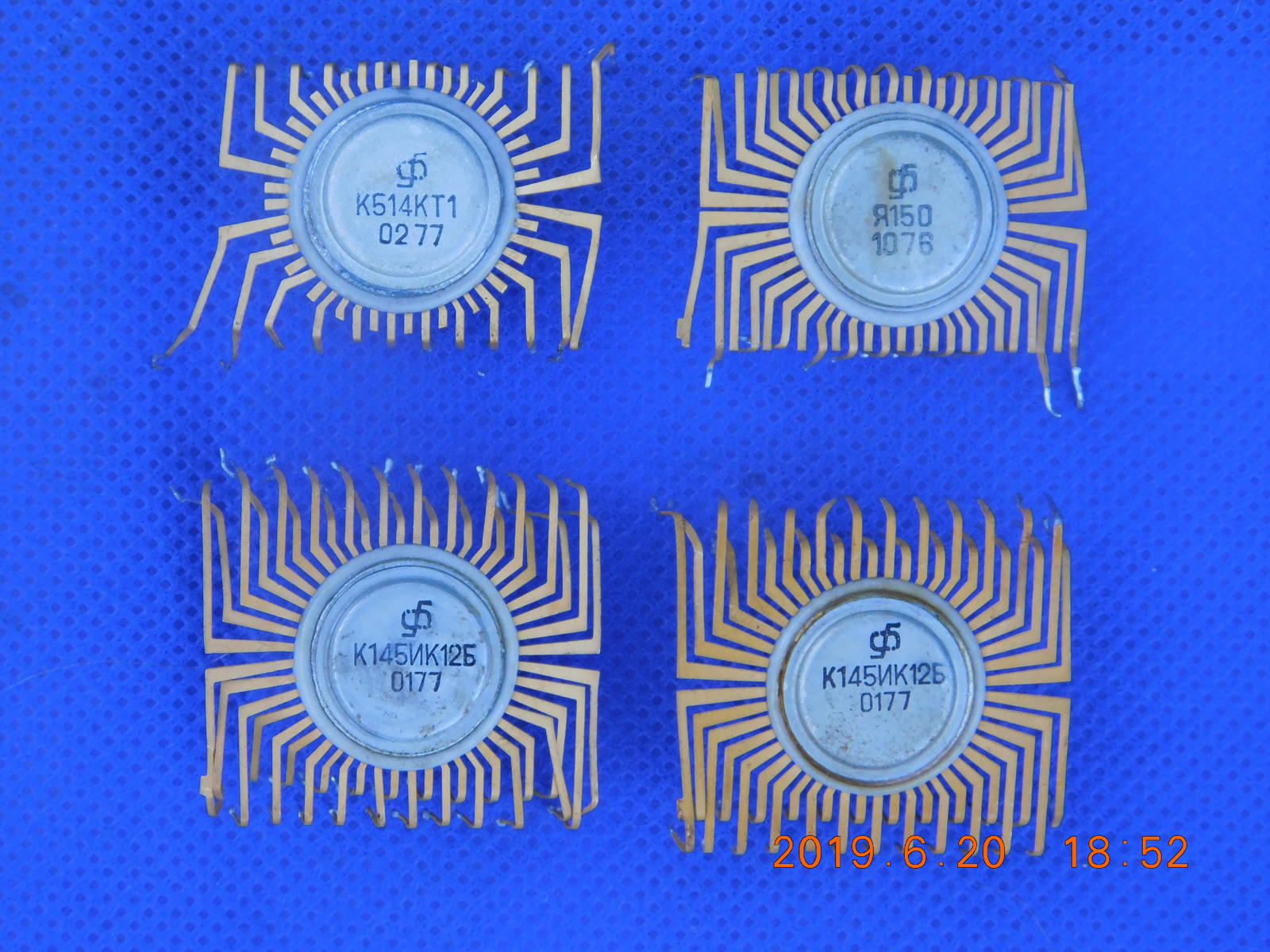

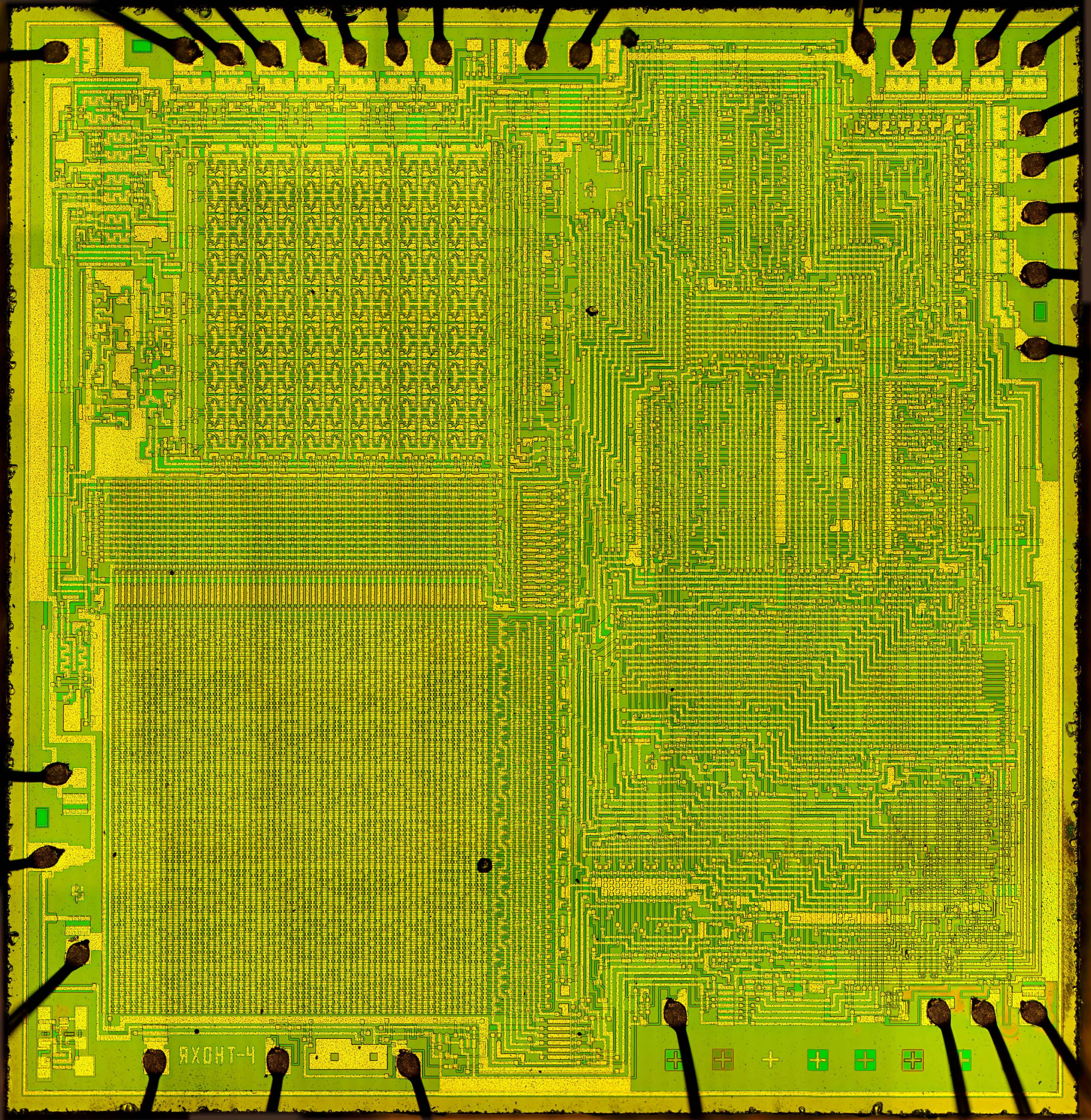

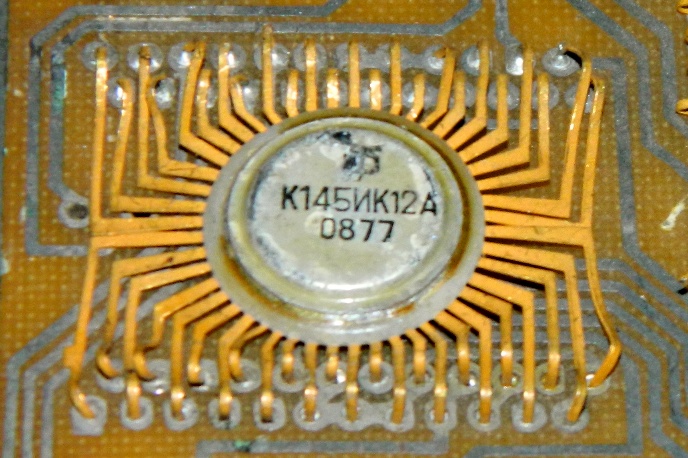

К145ИК12А, К145ИК12Б

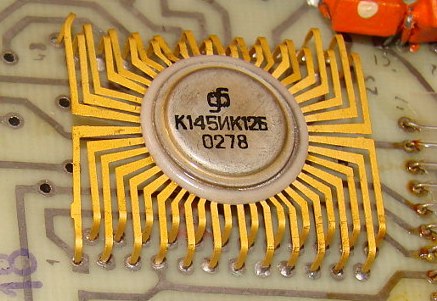

(фото от 1Ж24Б)

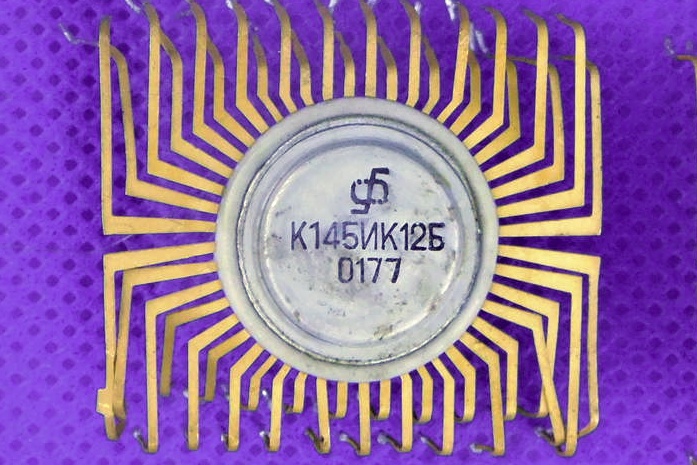

(фото с форума Портативное ретрорадио)

(фото с Форума радиодеталей)

(фото с форума Радиокот)

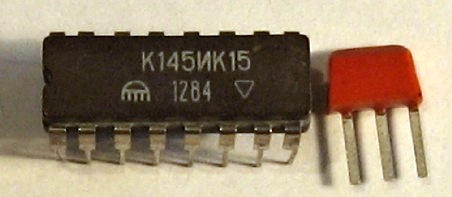

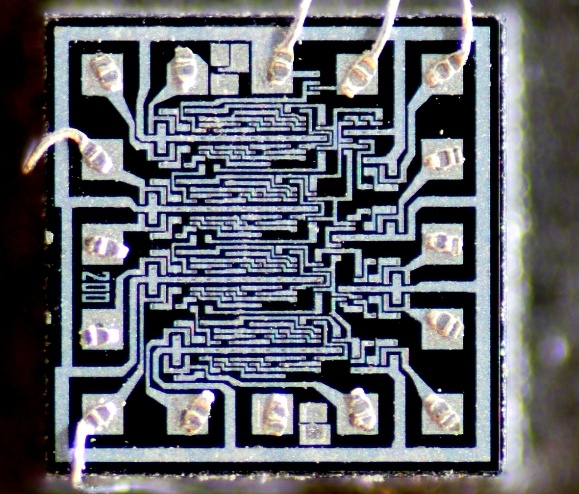

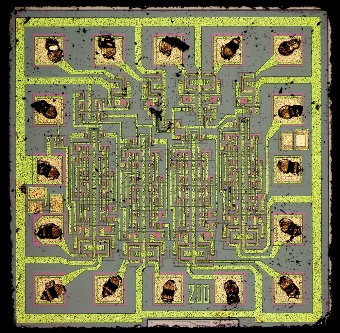

К145ИК15

А вот, скромненько, но со вкусом - октавный делитель с большой скважностью. Полный функциональный аналог КР1012ИК2.

Производитель - "Нуклонас", Шауляй (Литва).

И данные на него есть, а как же! Причем там указан пластмассовый корпус, а "моя" - в керамике...

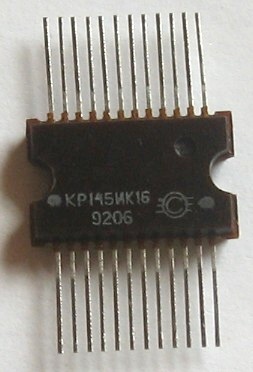

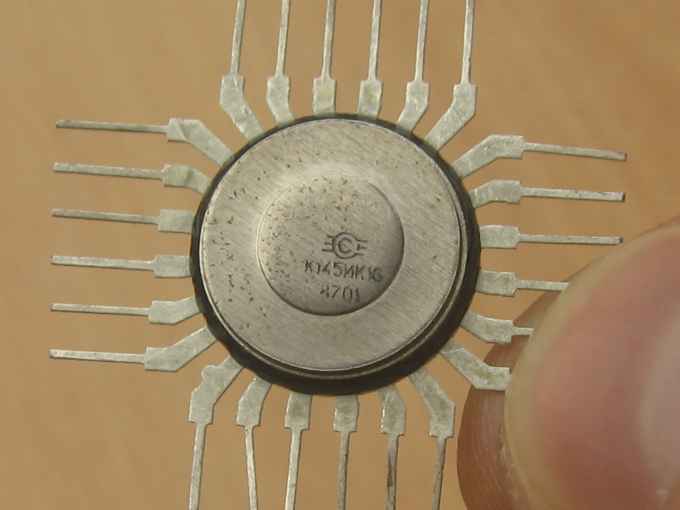

К(Р)145ИК16

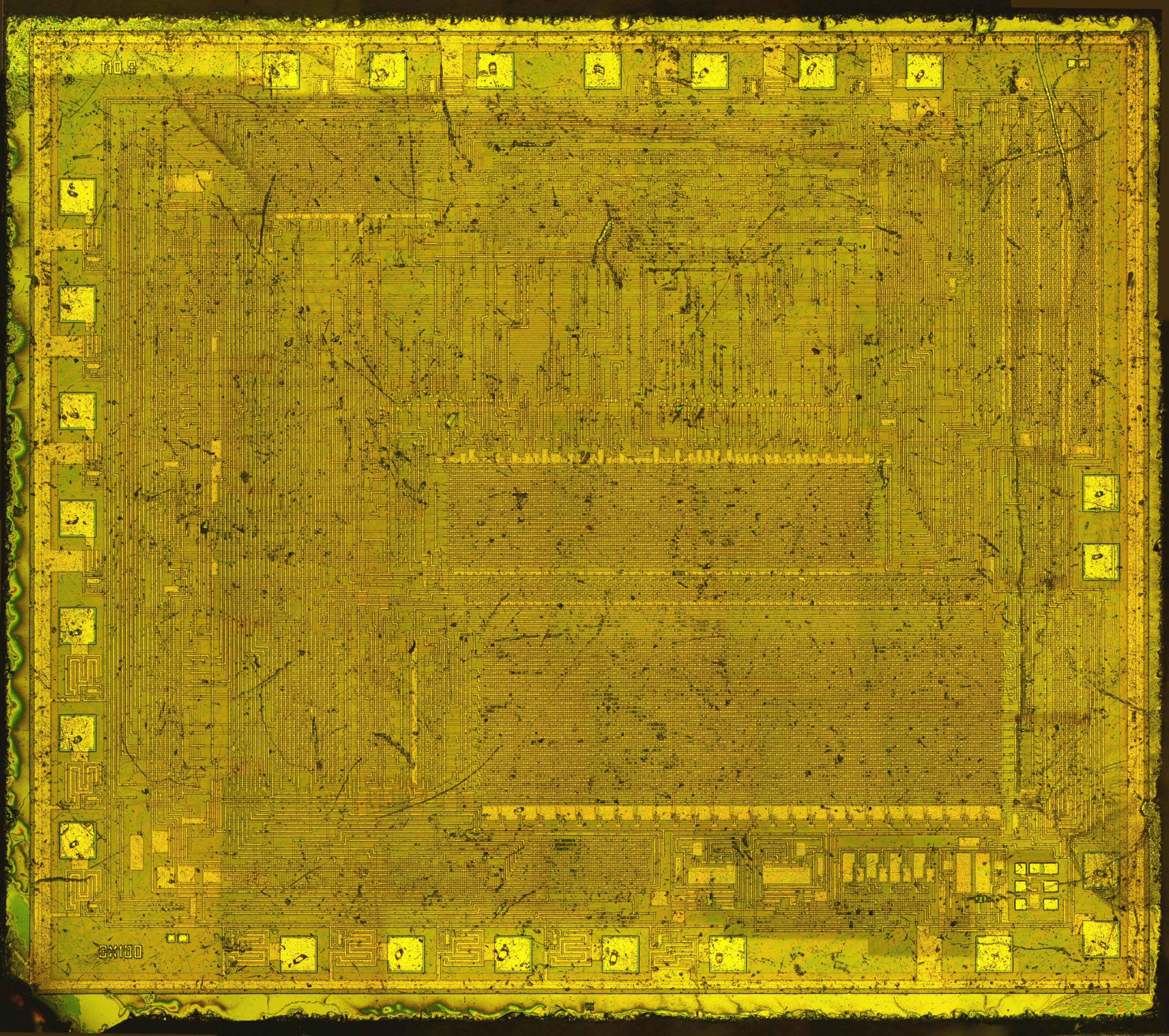

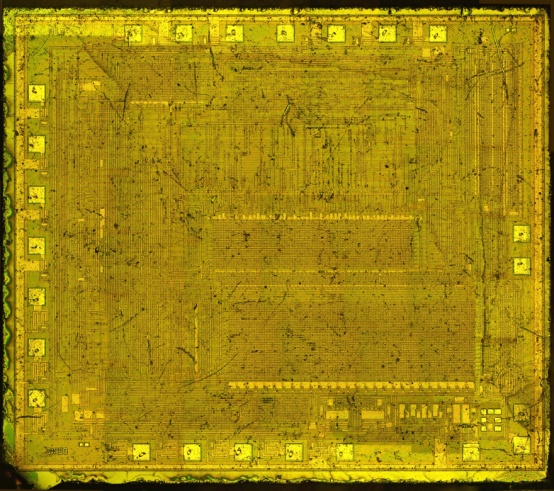

(фото с форума Портативное ретрорадио)

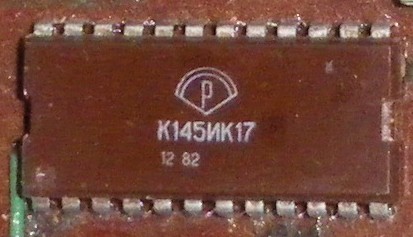

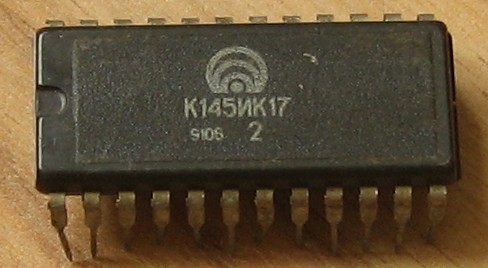

К145ИК17

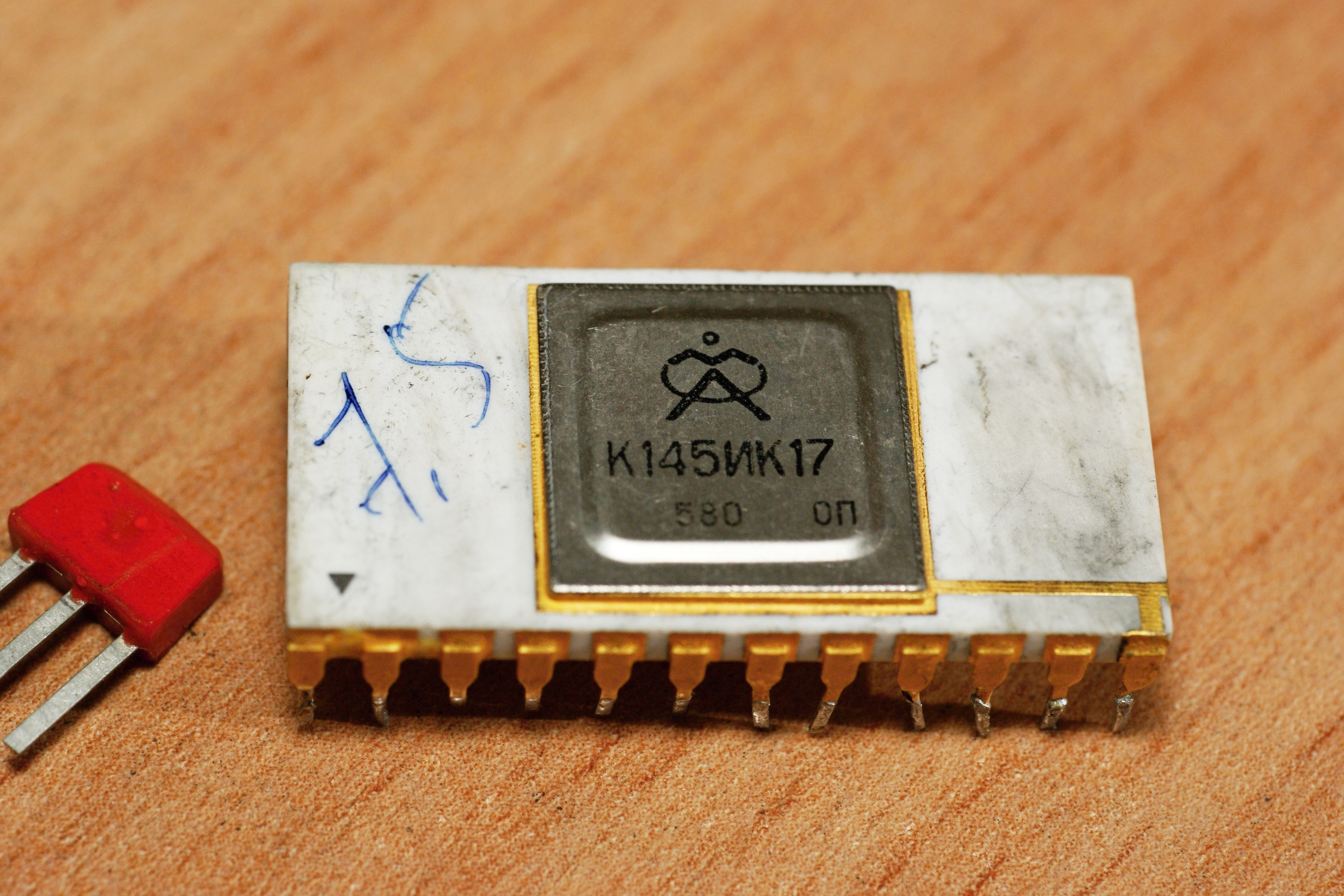

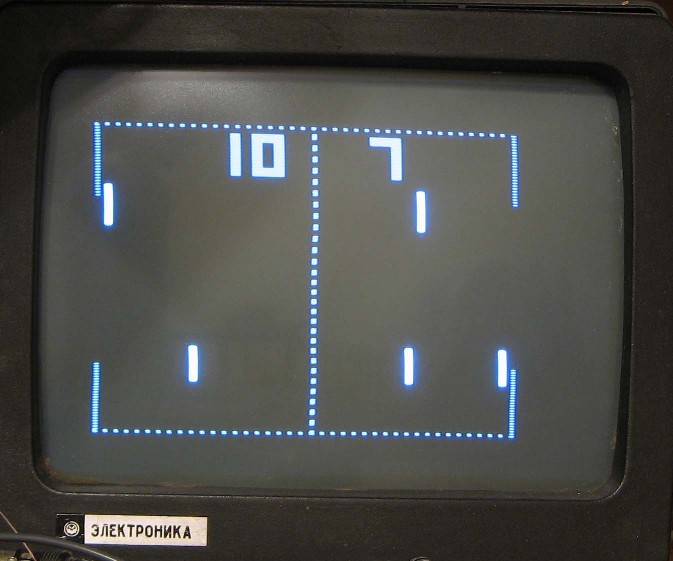

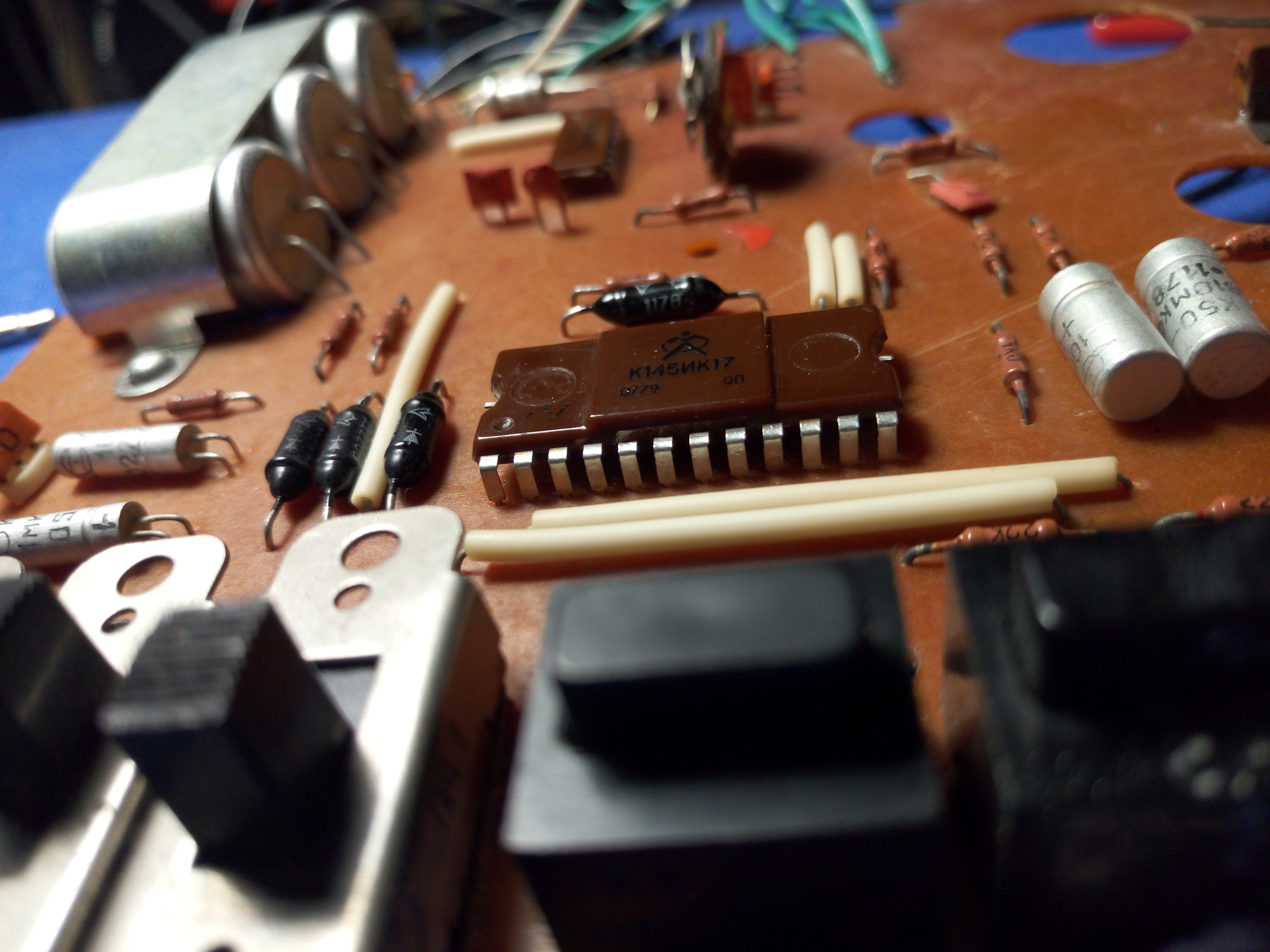

Вот несколько необычная микросхема - схема для телеигр "Электроника Экси-Видео 01" и "Видеоспорт". Интернет-ресурсы по ним - ветки-обсуждения на форумах Про радио и Speccy - наш выбор!; а также её персональная страничка на Википедии.

Разработана она была, судя по образцам, зеленоградским "Ангстремом", а производство передали на завод "Экситон" (г.Павловский Посад).

У самых ранних образцов был интересный нестандартный DIP-корпус, с пьедесталом:

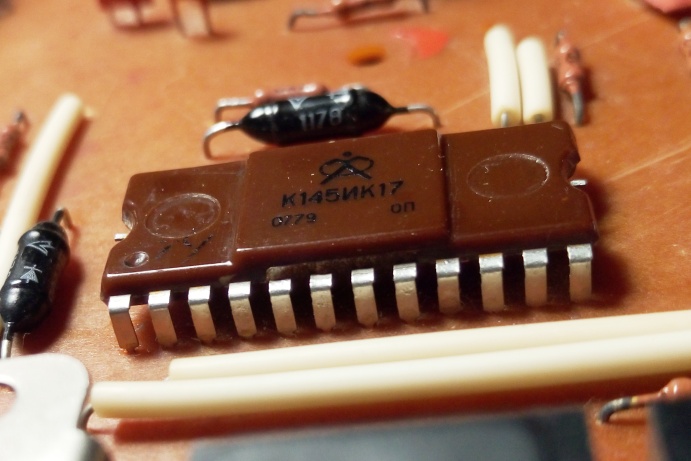

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

(фото от Сергея. Здесь, здесь и здесь экраны еще трех различных телеигр, реализованных на этой микросхеме)

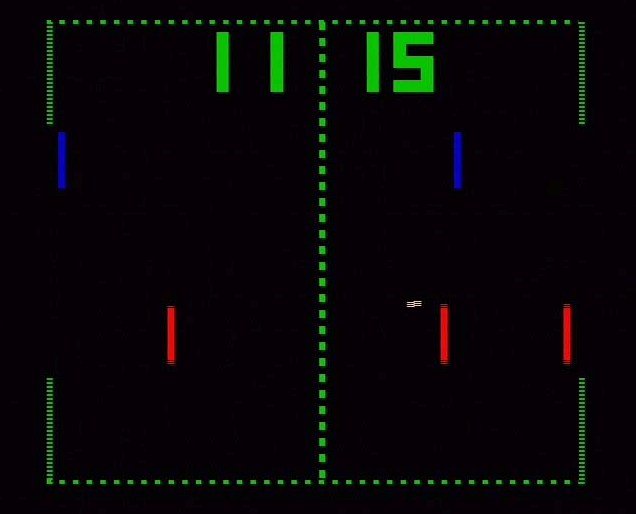

Микросхема К145ИК17 изначально рассчитана на выдачу монохромного изображения, но благодаря раздельным выходам изображений для мяча, ракеток и игрового поля есть возможность "раскидать" эти изображения в разных цветах:

(фото от Сергея)

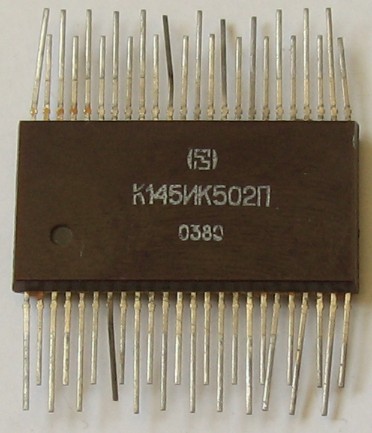

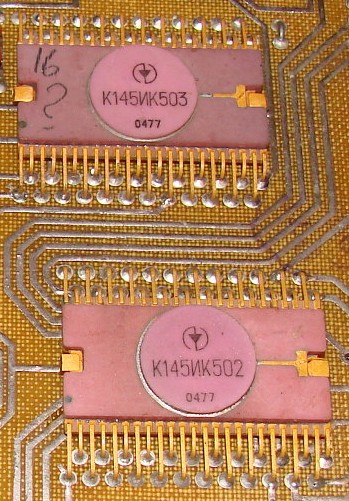

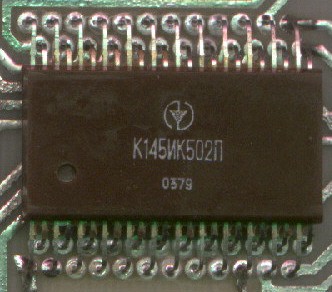

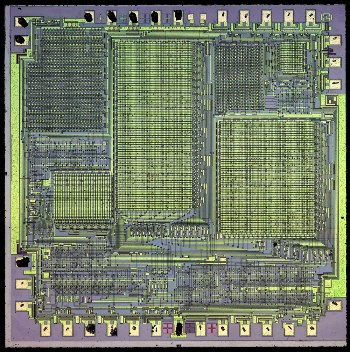

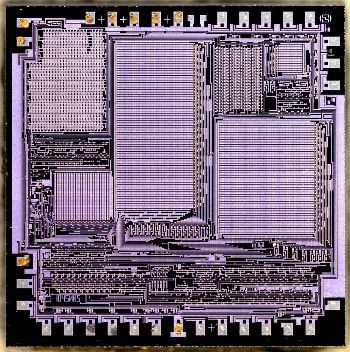

К145ИК502(П) + К145ИК503(П)

Операционные устройства для программируемых микрокалькуляторов (Б3-21 и т.п.). Разработаны были в 1977 году в КНИИМП, по ОКР "Кинг-1" (группой в составе Шельпук Г.Д., Ткаченко Ю.И., Мельниченко А., Зубенко В.И., Чугаева Т.В., Попудрибко).

В комплект входят К145ИК501, К145ИК502 и К145ИК503. ИК502 - ведущая микроЭВМ; ИК501 и ИК503 отличаются от неё лишь содержащимся в них программным обеспечением различных операций и использованием внешних выводов.

Этот комплект выполняет с целыми и смешанными 6-разрядными десятичными числами с плавающей запятой в диапазоне от +1,000000х10^-99 до +9,999999х10⁹⁹ операции: ввод чисел, сложение, вычитание, умножение, деление, вычисление обратной величины, извлечение квадратного корня, возведение в квадрат, изменение знака, сброс содержимого операционного регистра X, обмен содержимым операционных регистров.

МикроЭВМ имеют память команд емкостью 128х19 бит, память синхропрограмм 32х3х6х5 бит и память микрокоманд 32х18 бит; содержат 9800 интегральных элементов.

Интересно, что кристалл К145ИК5 (базовый для семейства) внешне полностью совпадает с К145ИК2...

Производители - "Квазар" (Киев) и "Родон" (Ивано-Франковск).

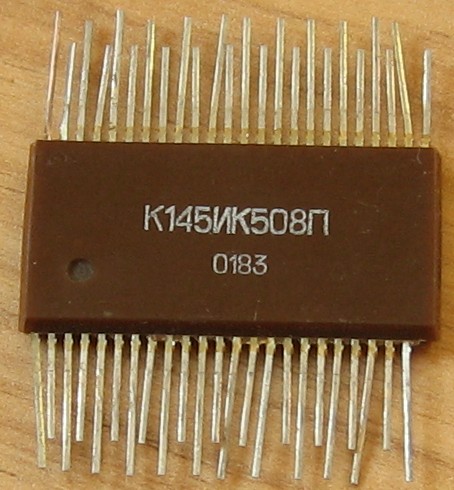

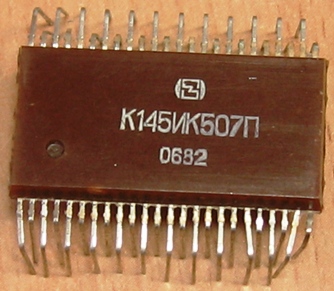

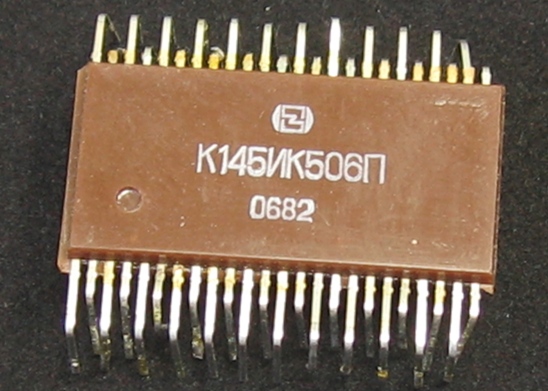

К145ИК506П, К145ИК507П, К145ИК508П, К145ИК511П, К145ИК512П

Также, как и предыдущие микросхемы, это операционные устройства для микрокалькуляторов. ИК506 и ИК507 не для программируемых, а для Б3-05М.

Микросхема К145ИК508П совместно с микросхемой К145ИК1802 выполняет с целыми и смешанными 12-разрядными десятичными числами с плавающей запятой в диапазоне от ±1,00000000000х10^-11 до 9,99999999999х10¹¹ операции: вызов из памяти содержимого с очисткой или без очистки; вычисление процента множителя, скидки и надбавки; сброс содержимого операционного регистра X, сброс содержимого всех операционных регистров.

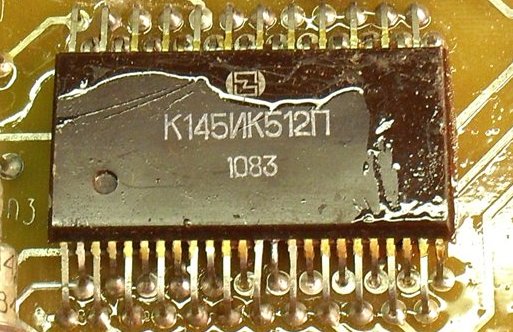

Микросхема К145ИК512 по области применения отличается от своих собратьев. Она использовалась в отечественной электронной игре "Электроника ИЭР-01 автогонки".

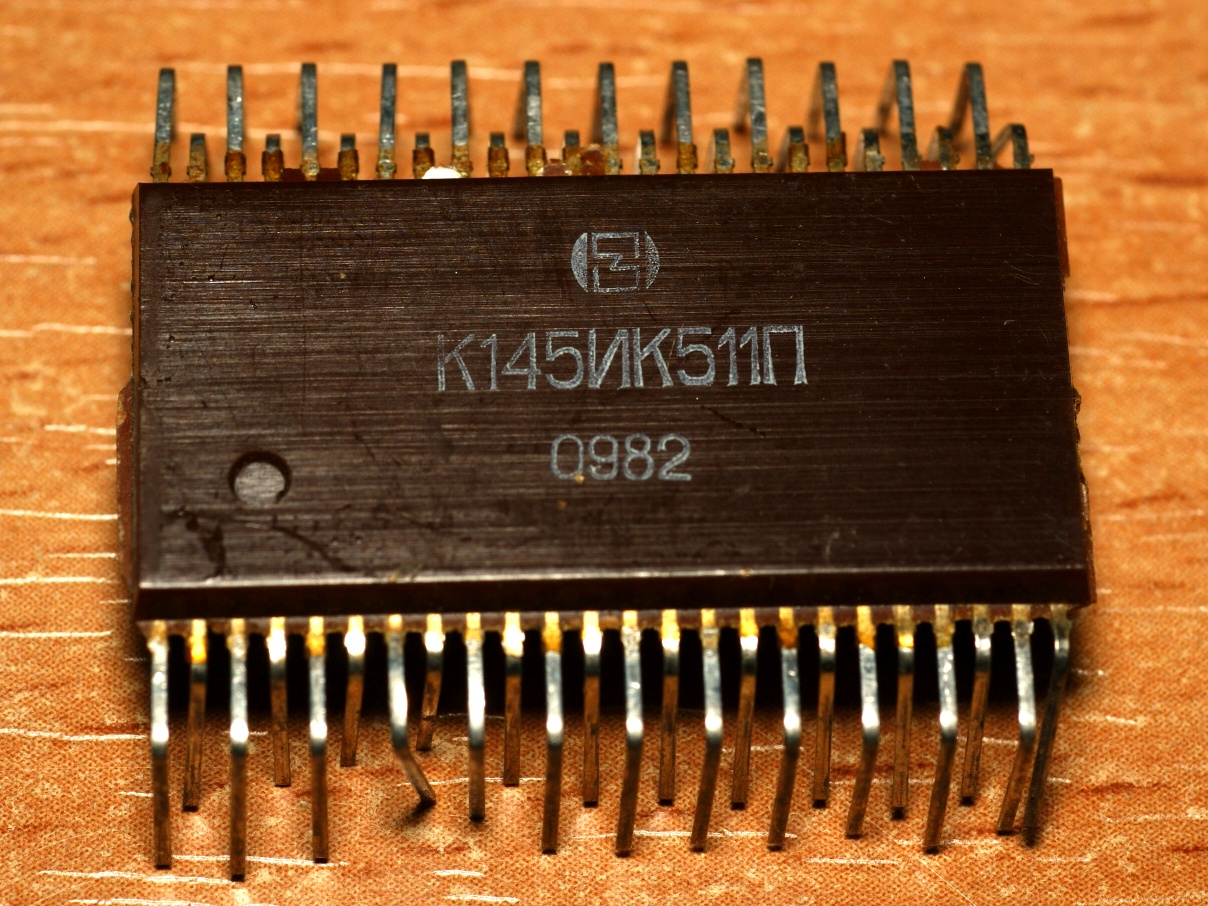

Микросхема К145ИК511П применялась совместно с К145ИК510П в ранних выпусках микрокалькулятора МК-59 (позднее они были заменены на К145ВВ7 + К145ВВ8). Этот комплект выполняет следующие операции с полными и смешанными 16-разрядными десятичными числами с плавающей запятой в диапазоне от +1,00000000000000х10^-14 до 9,99999999999999х10¹⁴: ввод восьми младших разрядов числа и подготовку к вводу восьми старших разрядов числа; умножение, деление, изменение знака числа, представление чисел с естественной и фиксированной запятой; ввод на индикацию восьми младших разрядов и количества разрядов, фиксируемых после запятой.

(фото с форума Портативное ретрорадио)

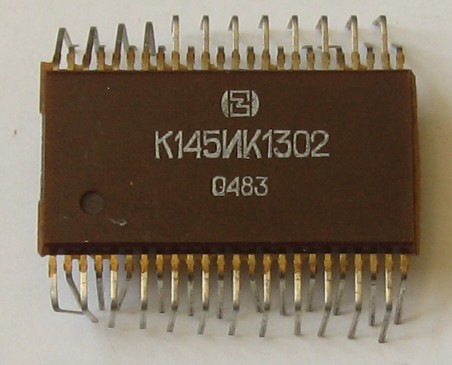

К145ИК1302

   Вычислительное устройство (точнее половина, в комплект входит еще К145ИК1303) - диспетчер, контроллер дисплея и клавиатуры - для программируемых микрокалькуляторов (Б3-34 и т.п.).

   Заводской паспорт на него.

   Производитель - "Родон", г.Ивано-Франковск.

   Базовый элемент этих микросхем - микроЭВМ К145ИК13 - подобен К145ИК5, но отличается большей емкостью и более сложной структурой памяти.

   Он имеет память команд емкостью 256х23 бит, память синхропрограмм 128х3х3х6 бит и память микрокоманд 68х28 бит.

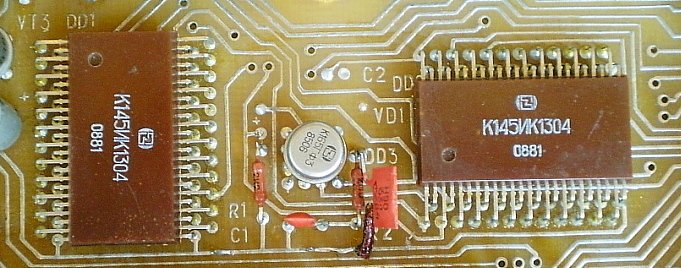

К145ИК1304

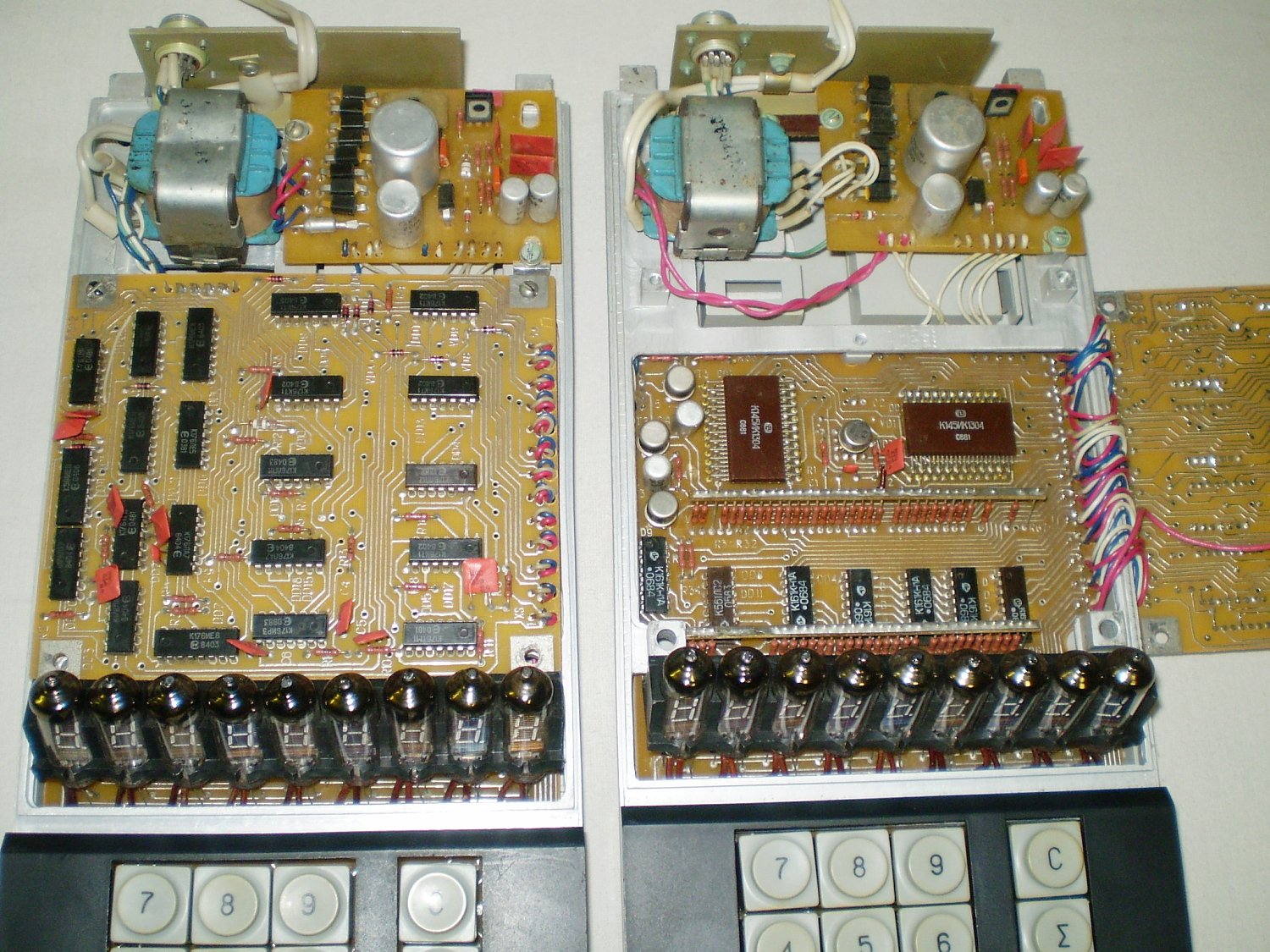

(фото с форума Портативное ретрорадио)

Вычислительное устройство для программируемого логического контроллера "Электроника МС2706". Подробностей по этой микросхеме никаких нет.

Производитель - "Родон", г.Ивано-Франковск.

Сами по себе такие контроллеры были довольно редки. Они работали по фиксированной программе, имели небольшое число (5...20) входов и выходов и память малой емкости.

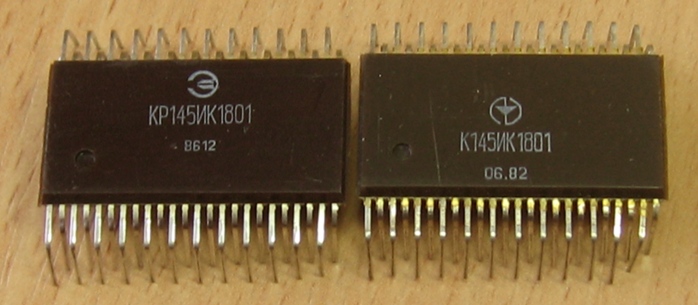

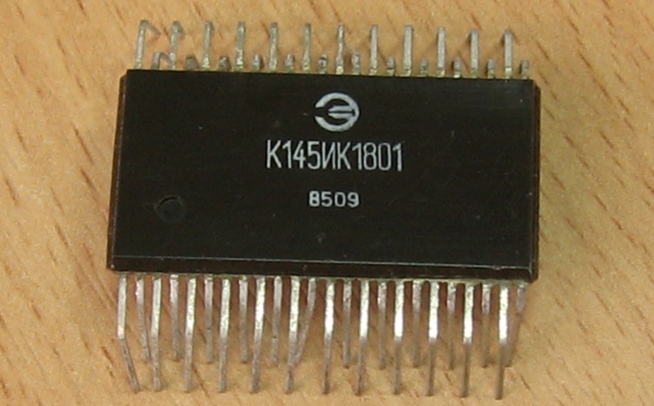

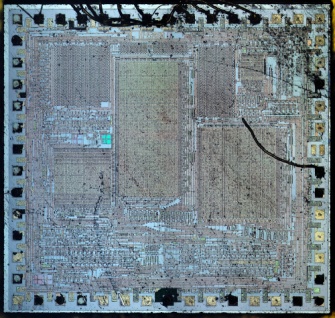

К145ИК1801, КР145ИК1801

Микросхема, представляющая собой вариант микроконтроллера К145ИК18 (p-МОП контроллер, ориентированный на решение задач управления с пространно-временной адаптацией к параметрам внешних устройств. Алгоритм работы конкретного исполнения вводится в ПЗУ схемы при ее изготовлении, за счет замены одного из фотошаблонов). МикроЭВМ имеют память команд емкостью 128х19 бит, память синхропрограмм 32х6х3х5 бит и память микрокоманд 40х26 бит.

На базе этого кристалла было разработано целое семейство микроконтроллеров для управления производственным оборудованием, бытовыми приборами и пр. В частности, вариант ИК1801 - это контроллер сопряжения программируемых микрокалькуляторов МК-46, МК-64, МС1103 (созданных на основе Б3-21), с датчиками контрольно-измерительного комплекса (периферийного оборудования).

Микросхема обеспечивает:
   - автоматическое управление коммутацией 8 аналоговых или цифровых датчиков, в том числе и датчиков, имеющих нулевой адрес;
   - автоматический вывод результатов вычислений на цифропечатающее устройство и индикаторное табло;
   - программный контроль вводимой и выводимой информации;
   - сигнализацию аварийного режима при выходе результатов вычислений за пределы заданного диапазона.

Конкретно "моя" микросхема...

...достаточно неожиданная вещь, на мой взгляд!

Производители - украинские "Квантор" (Тернопольская область, г.Збараж) и "Квазар" (Киев); еще одна версия заводского паспорта на неё.

Где-то между 1985 и 1986 годом микросхема получила букву Р" в обозначении...

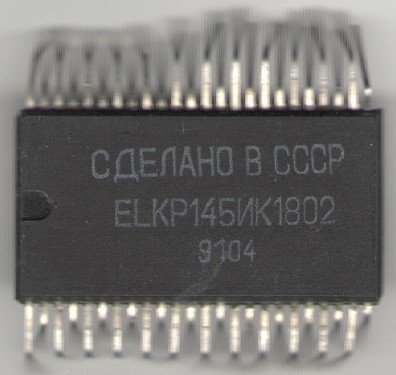

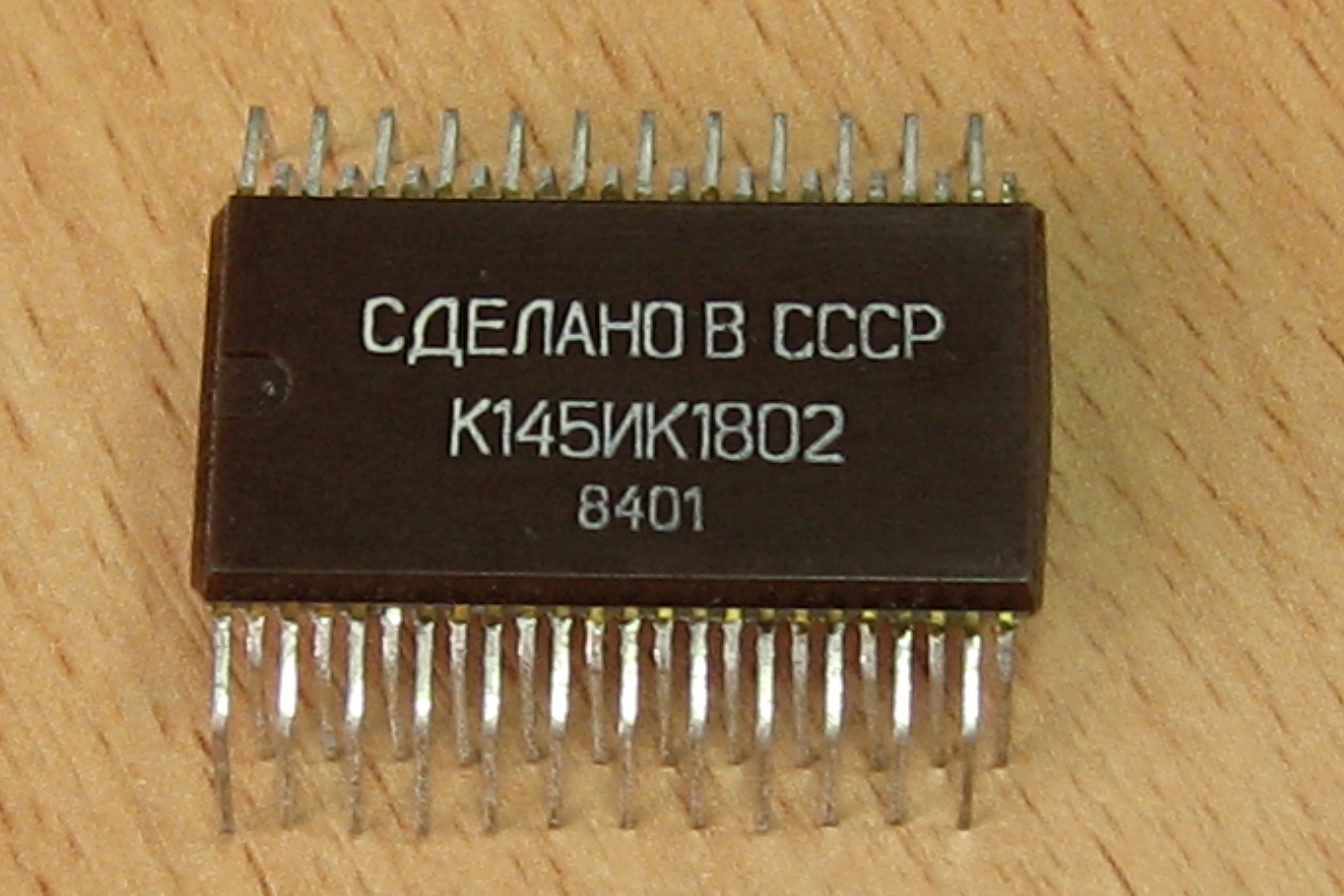

К145ИК1802, КР145ИК1802

Микросхема с гордой надписью - оперативное устройство для применения совместно с микросхемой К145ИК508 в микрокалькуляторах с механическим печатающим устройством ДК-278 "для выполнения бухгалтерских и экономических расчетов". Вырезка из справочника с кратким её описанием.

Функций у ИК1802 довольно много. Она обеспечивает:
   - ввод целых и смешанных чисел с клавиатуры в регистр печати, операционный регистр с естественным представлением запятой в диапазоне от ±(0,00000000001...999999999999);
   - управление шестнадцатипозиционным механическим устройством DК-278;
   - подготовку и вывод входной и выходной информации на дисплей;
   - автоматическую простановку двух и трех нулей при вводе числа, смену знака числа, выбор естественного или фиксированного положения запятой при выводе числа на печать и дисплей;
   - выбор режима округления (с округлением по признаку 5/4, округление при любой значащей цифре кроме нуля, без округления) при выводе числа на печать и дисплей;
   - выбор режима работы (без печати, с печатью);
печать введенного числа без его ввода в оперативную память микрокалькулятора;
   - протяжку бумаги;
   - выдачу управляющих кодов микросхеме К145ИК508.

Производитель, как у всех экспортных изделий, себя не обозначил.

Вот еще любопытный образец, префикс поменялся с К на КР и добавились буквы EL, сокращение от Электронприбор (внешнеторговое объединение, через которое велась иноторовля советской электроникой). В итоге  получилась странная смесь латиницы и кириллицы:

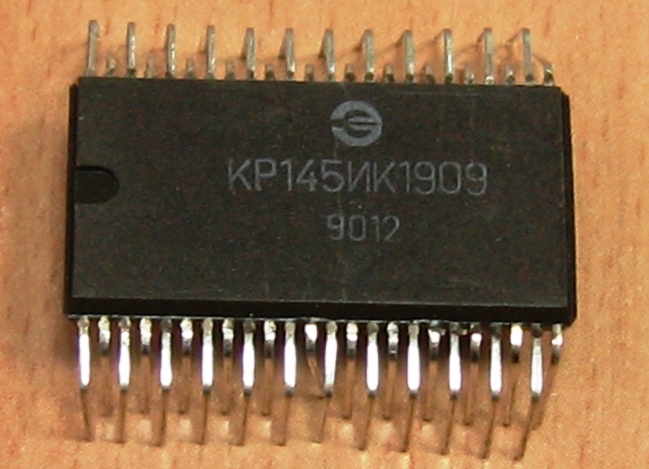

КР145ИК1909

Интересная микросхема. Таймер-программатор, предназначенный для автоматизации обработки фотопленки и фотопечати в проявочных устройствах. Применялся, к примеру, в цифровом реле времени для фотопечати "Сура-2".

Содержит два таймера; первый работает в диапазоне от 0,01 до 999 с дискретностью 0,01; 0,1 или 1 с, второй - в диапазоне от 1 до 9999 с дискретностью 1 с. Ошибка первого таймера не превышает 0,025%, второго 1%. Для управления внешними устройствами с помощью клавиатуры устанавливаются моменты выдачи управляющих сигналов.

Микросхема имеет (как и все БИС на основе К145ИК19) напряжение питания -27 В, тактовую частоту 30...40 кГц и синхронизируется от внешнего кварцевого резонатора типа РК101, от внешних прямоугольных импульсов или от RC-цепи.

Производитель - "Квантор" (Украина, Тернопольская область, г.Збараж).

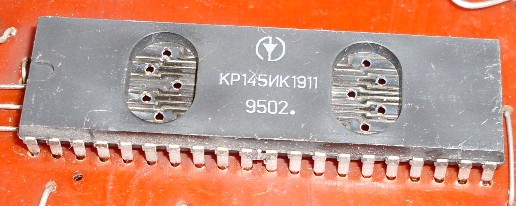

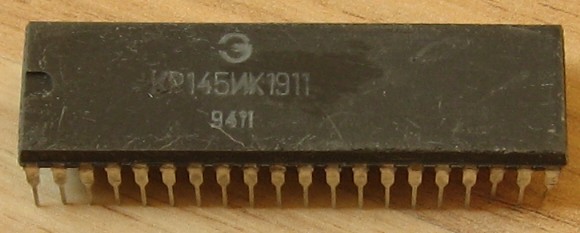

КР145ИК1911

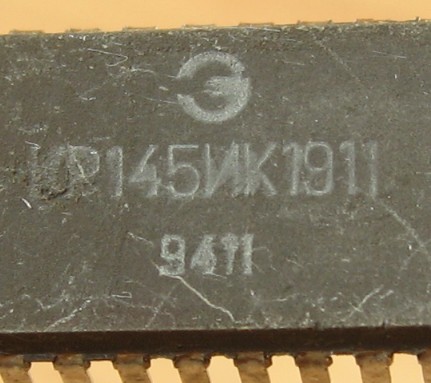

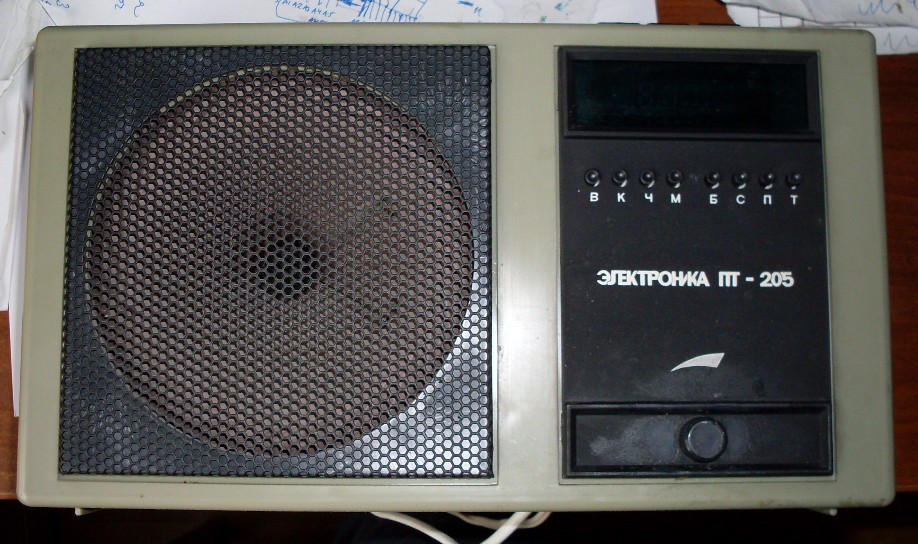

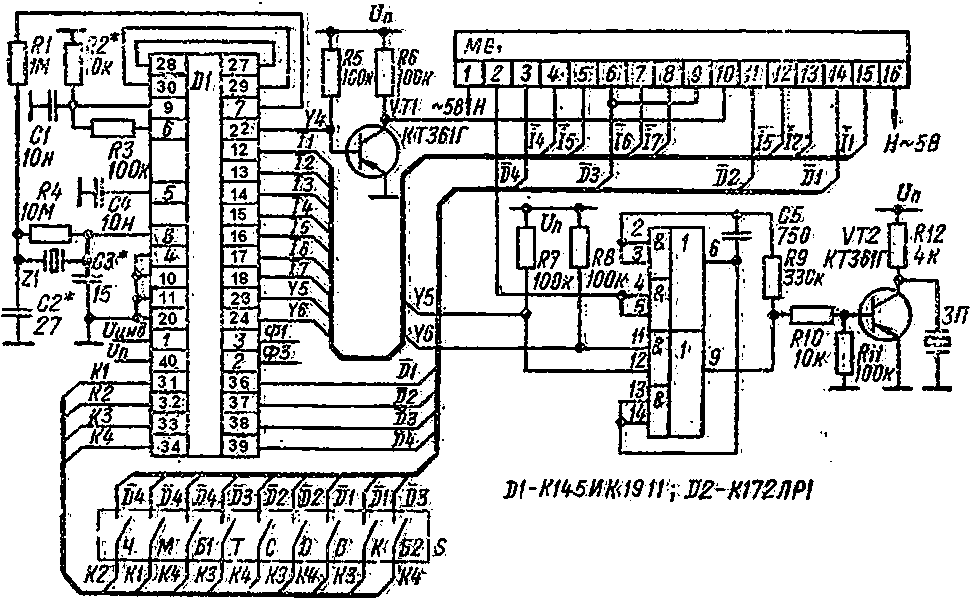

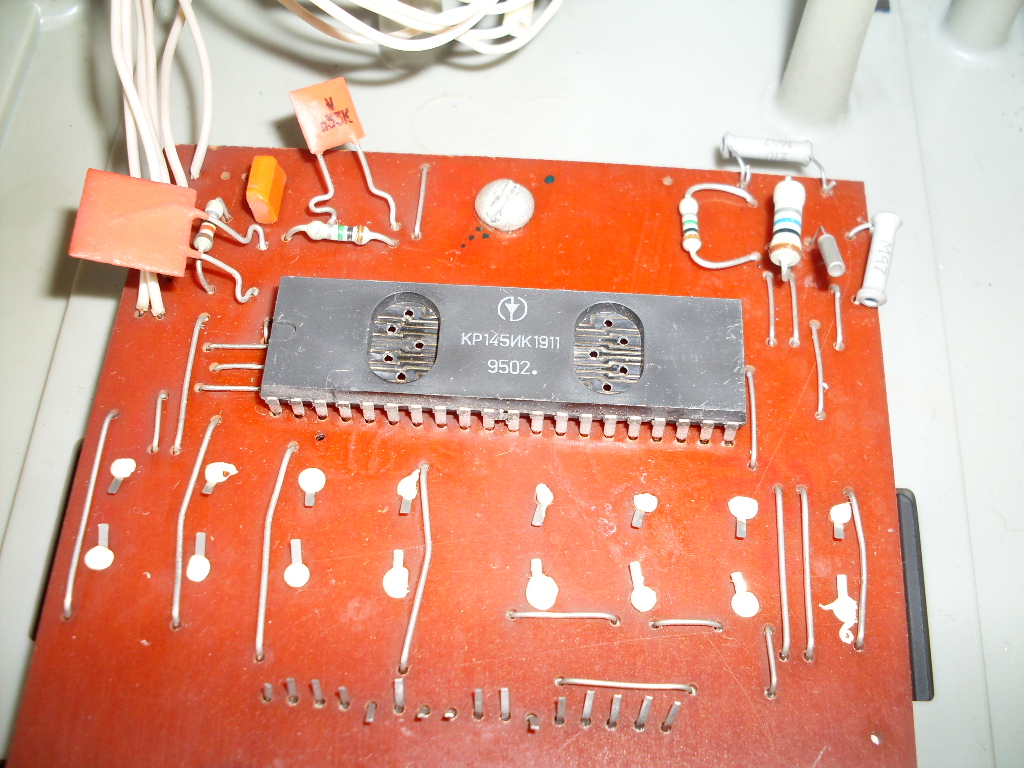

(микросхема из блока часов трехпрограммного приемника "Электроника ПТ-205"; фото Александра Назаренко)

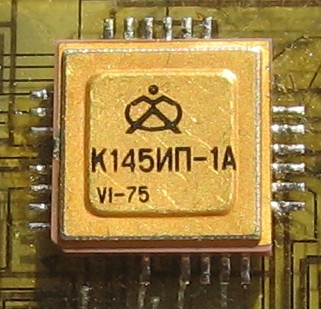

К145ИП1А

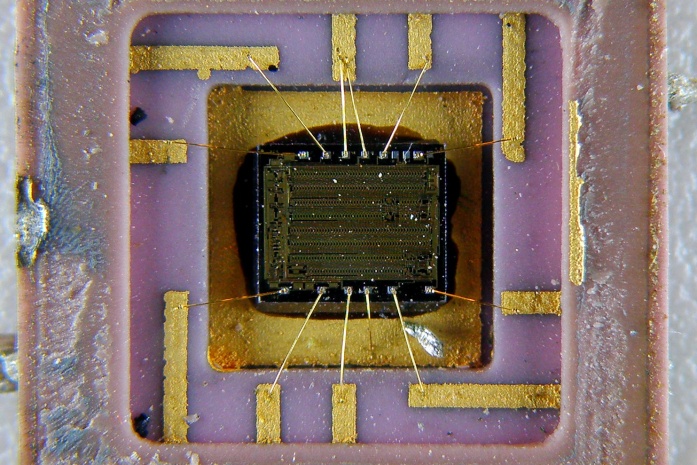

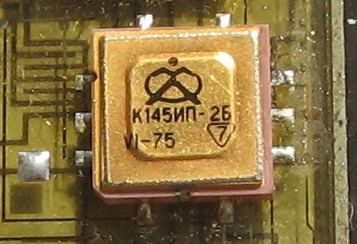

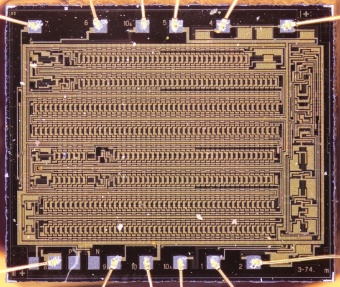

К145ИП2Б

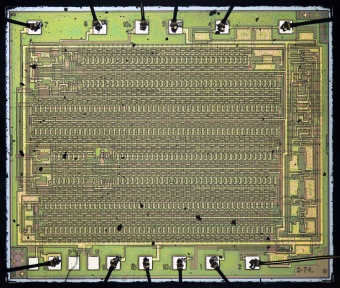

   В микросхеме К145ИП2 размещен тактовый генератор с RC возбуждением. Генератор вырабатывает двухфазную последовательность тактовых импульсов. В этой же микросхеме размещен двухтактный динамический регистр называемый операционным, т.е. таким образом удлиняется системная магистраль микро-ЭВМ последовательного действия (т.е. вход и выходы регистров подсоединены к процессору). Точнее, регистров два, предположительно 82 и 83 разряда длиной, причем они довольно хитро скоммутированы.

   Содержит 1492 элементов на кристалле.

   Параметры - Uвх = 4,6 В; Uвых = 4,6 В; Pпотр = 3,3 Вт (так в справочнике, в реальности скорее всего 3,3 мВт).

   Производитель - "Ангстрем" (Зеленоград).

(фото с форума Радиокартинки)

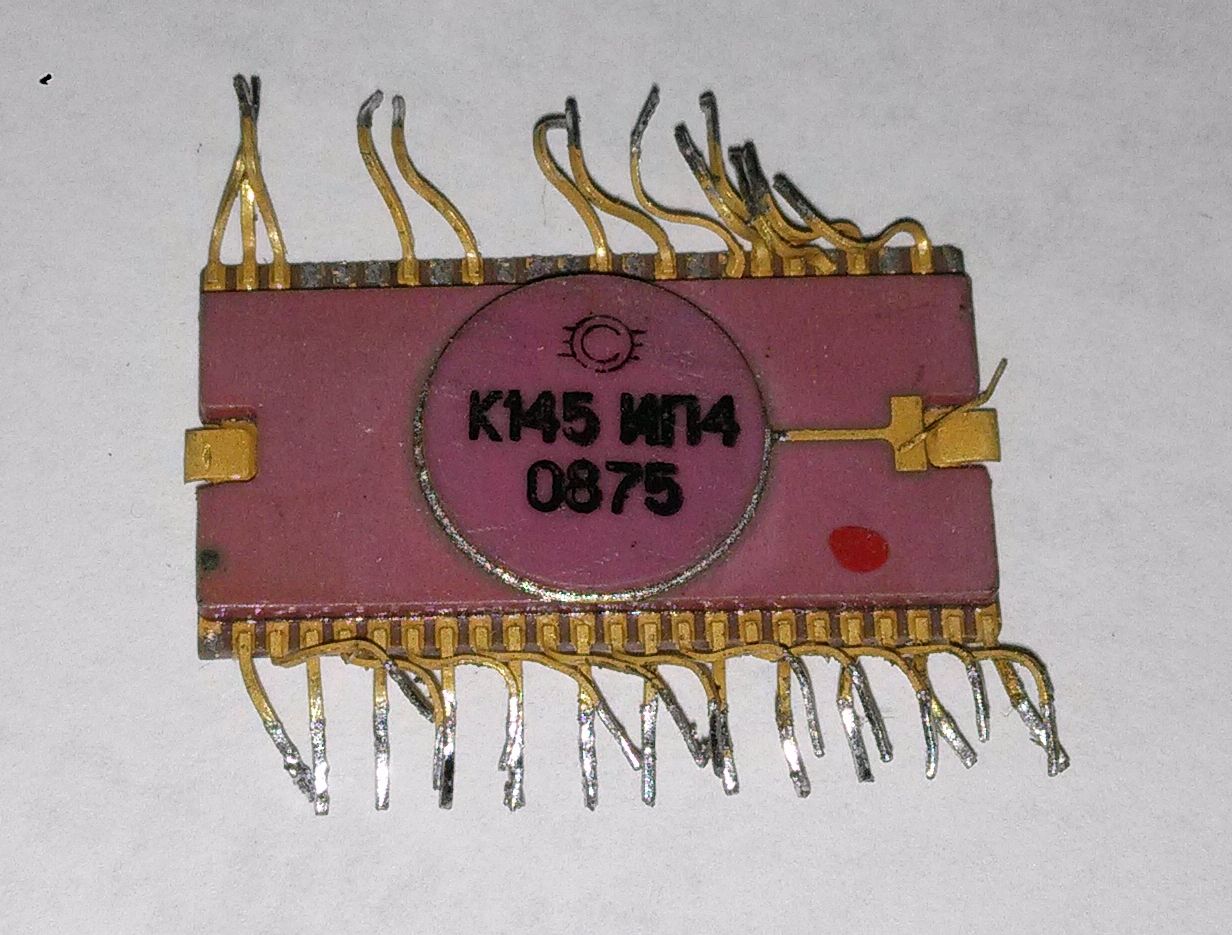

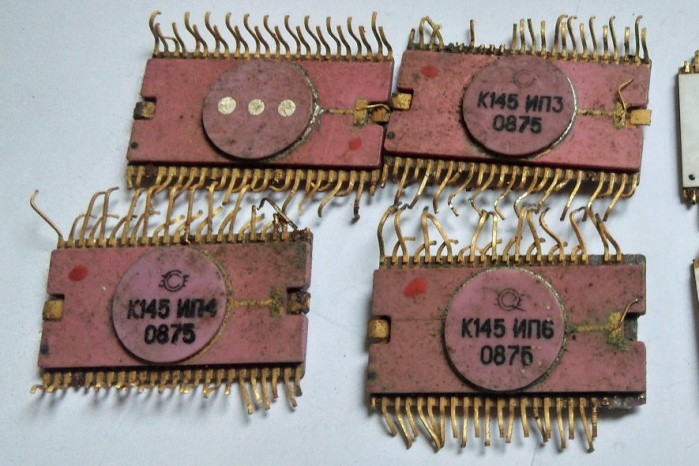

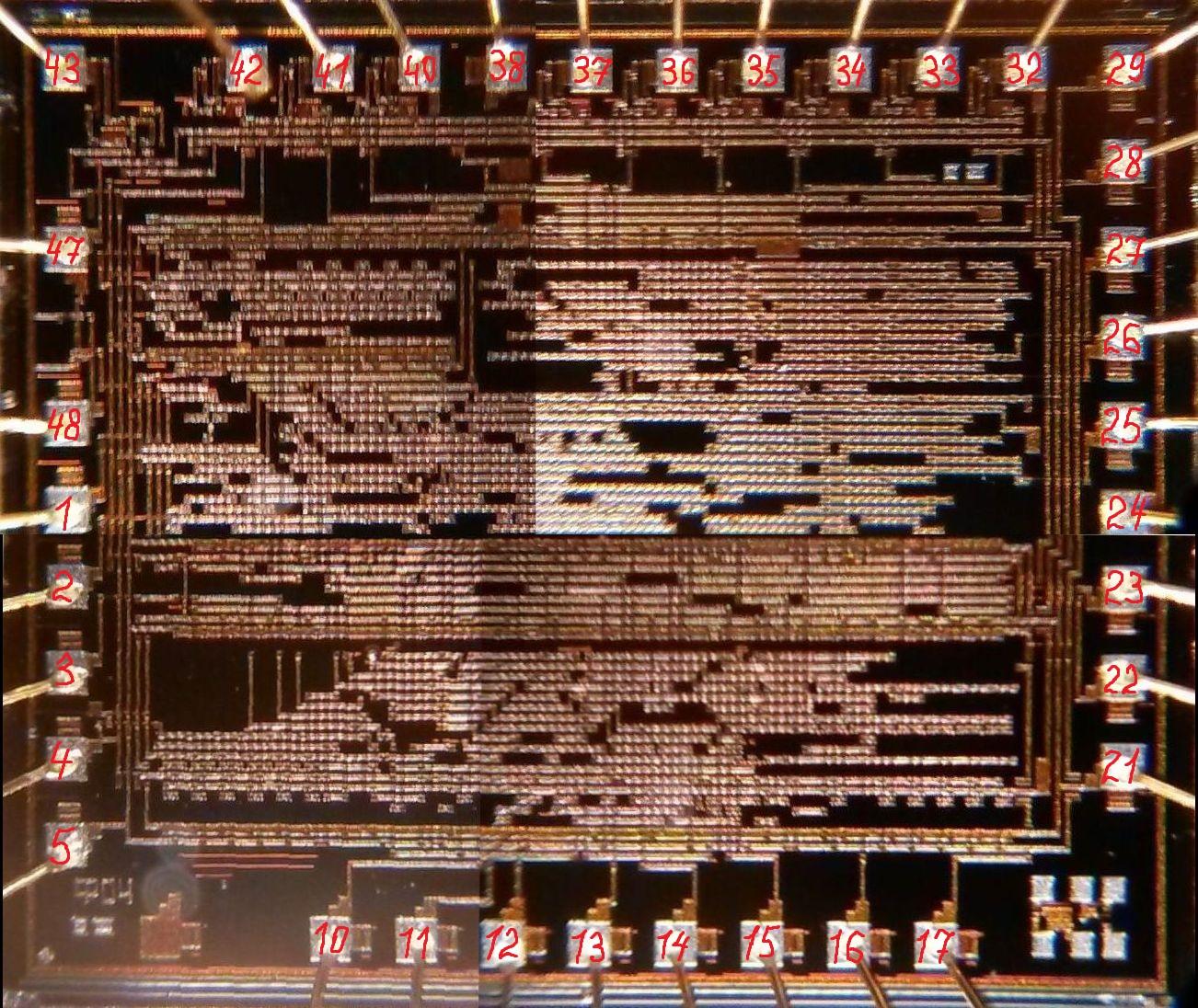

К145ИП3, К145ИП4, К145ИП5, К145ИП6

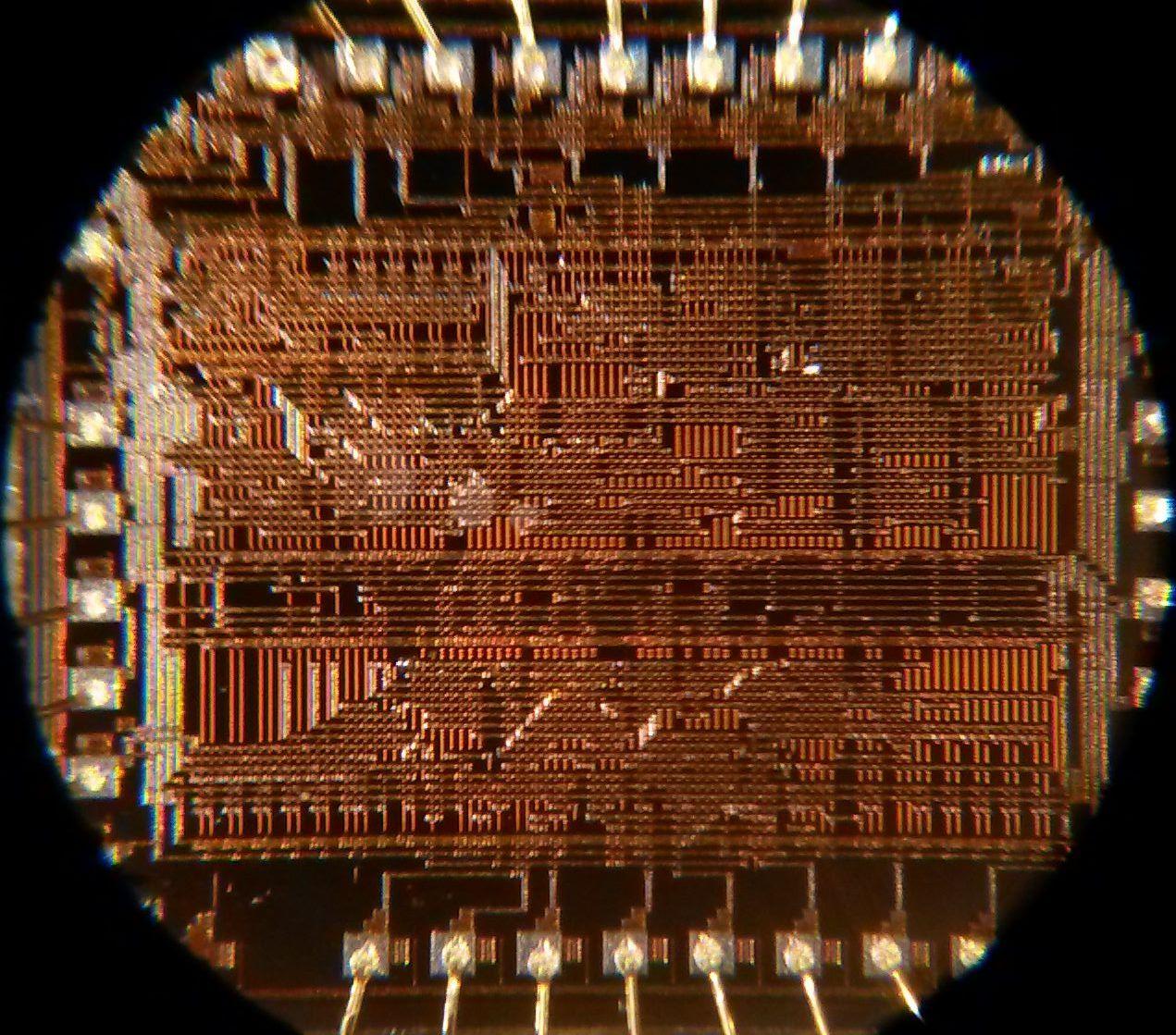

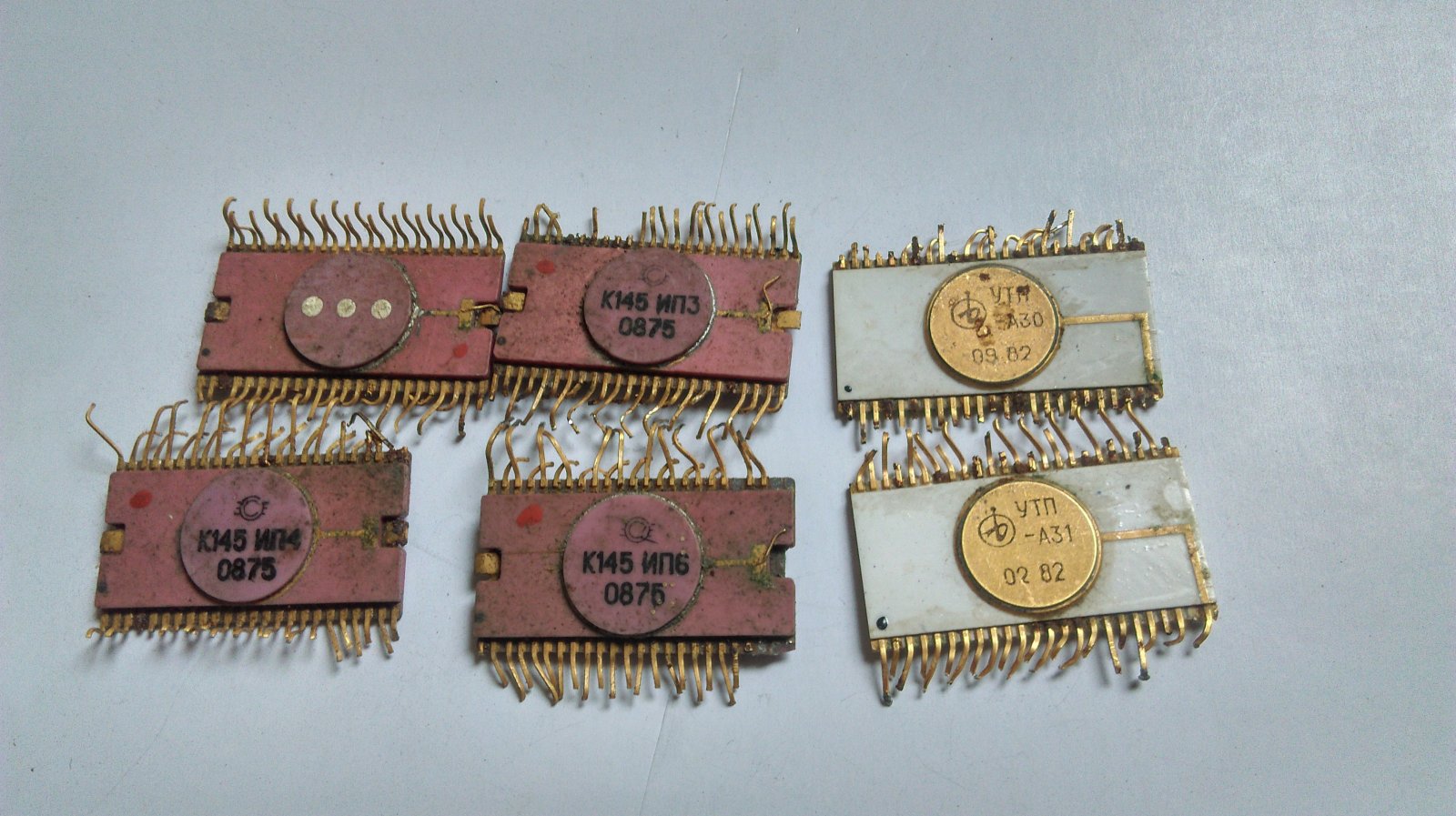

(фото Александра Назаренко)

Интересные образцы. Это результат доработки комплекта калькуляторных микросхем БИС-11...БИС-14, получивший стандартное название. При этом переработка кристаллов повлекла за собой полное изменение цоколевки - БИСы и К145ИП3...ИП6 несовместимы по выводам. Кроме того, в этом комплекте избавились от МГС.

Что любопытно, в таком варианте они встречаются куда реже, чем более старые БИС-ы. Создаётся впечатление, что выпускал такой комплект крайне недолго.

Производитель - питерская "Светлана".

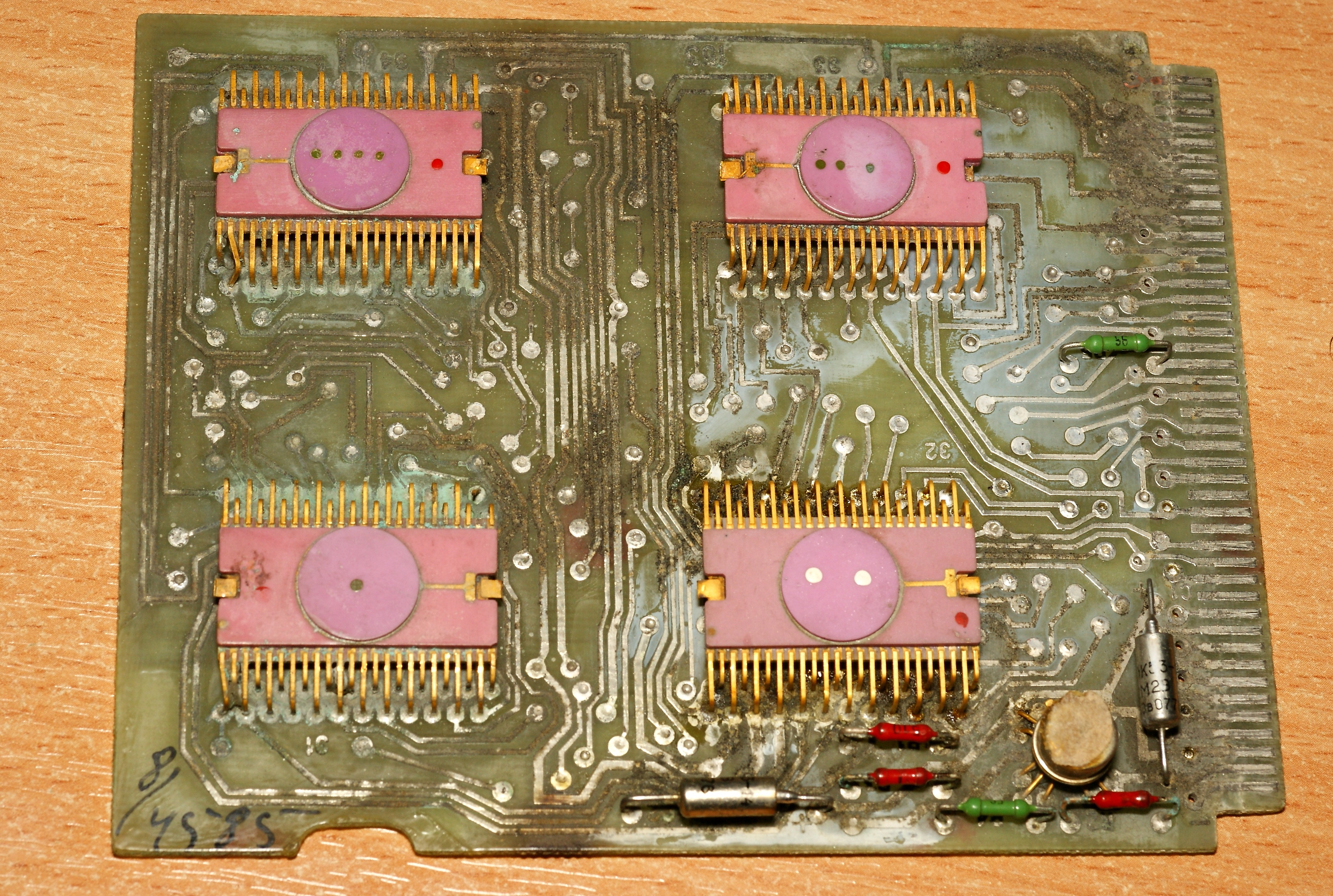

Иногда микросхемы, аналогично БИСам, маркировались лишь точками. Это вносит некоторую путаницу, ибо точно также могли маркироваться и БИСы; из-за этого однозначная идентификация возможна только прозвонкой ног на корпус.

(фото с Форума радиодеталей)

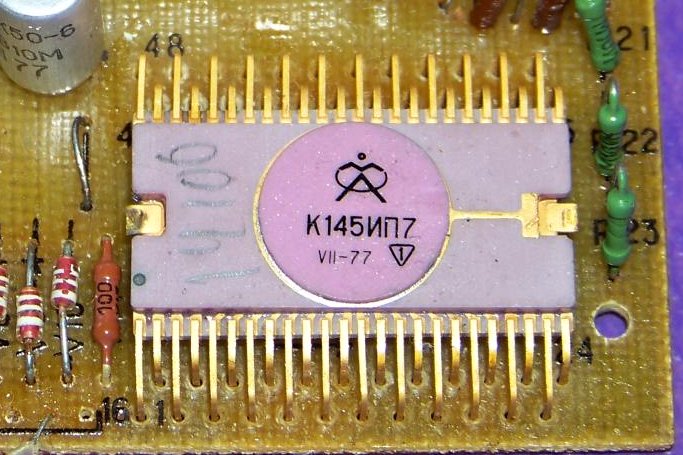

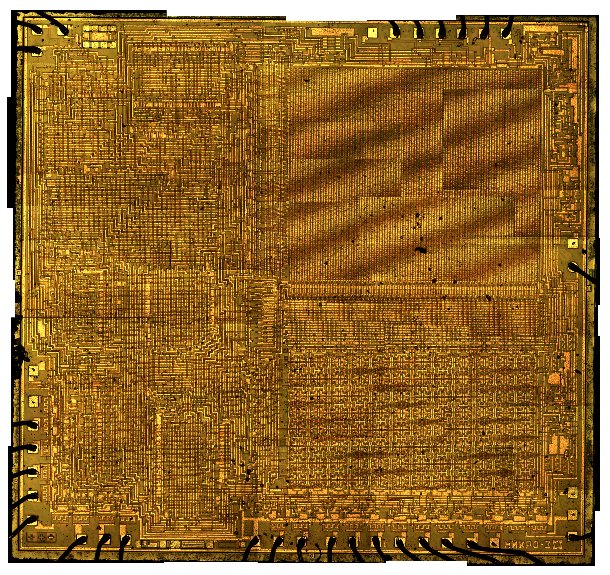

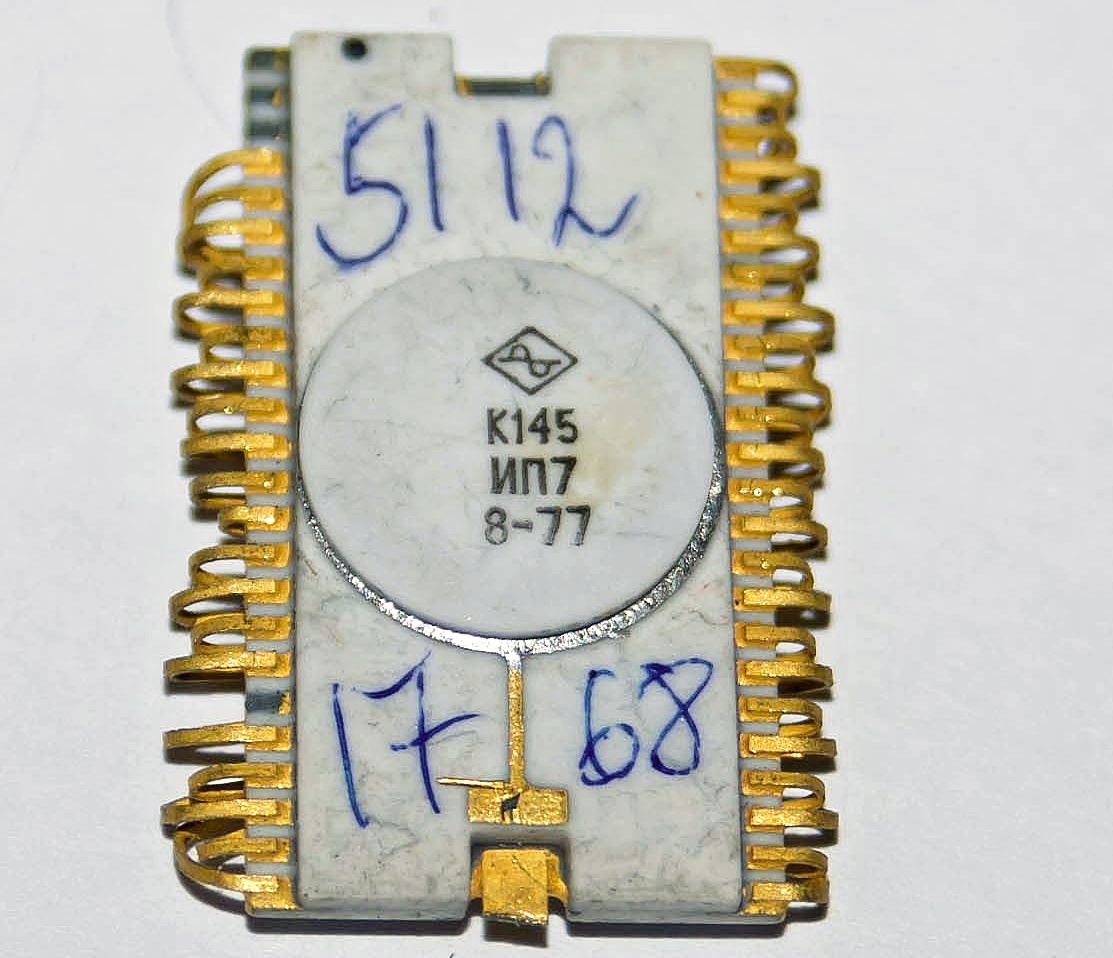

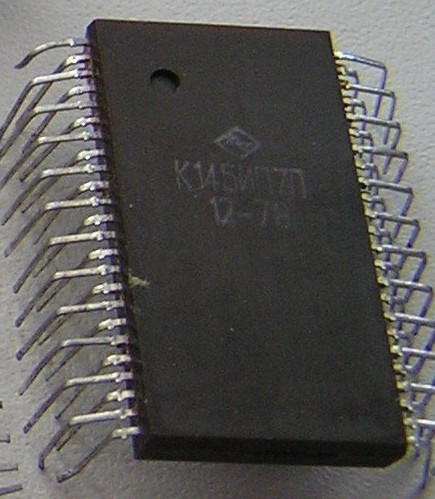

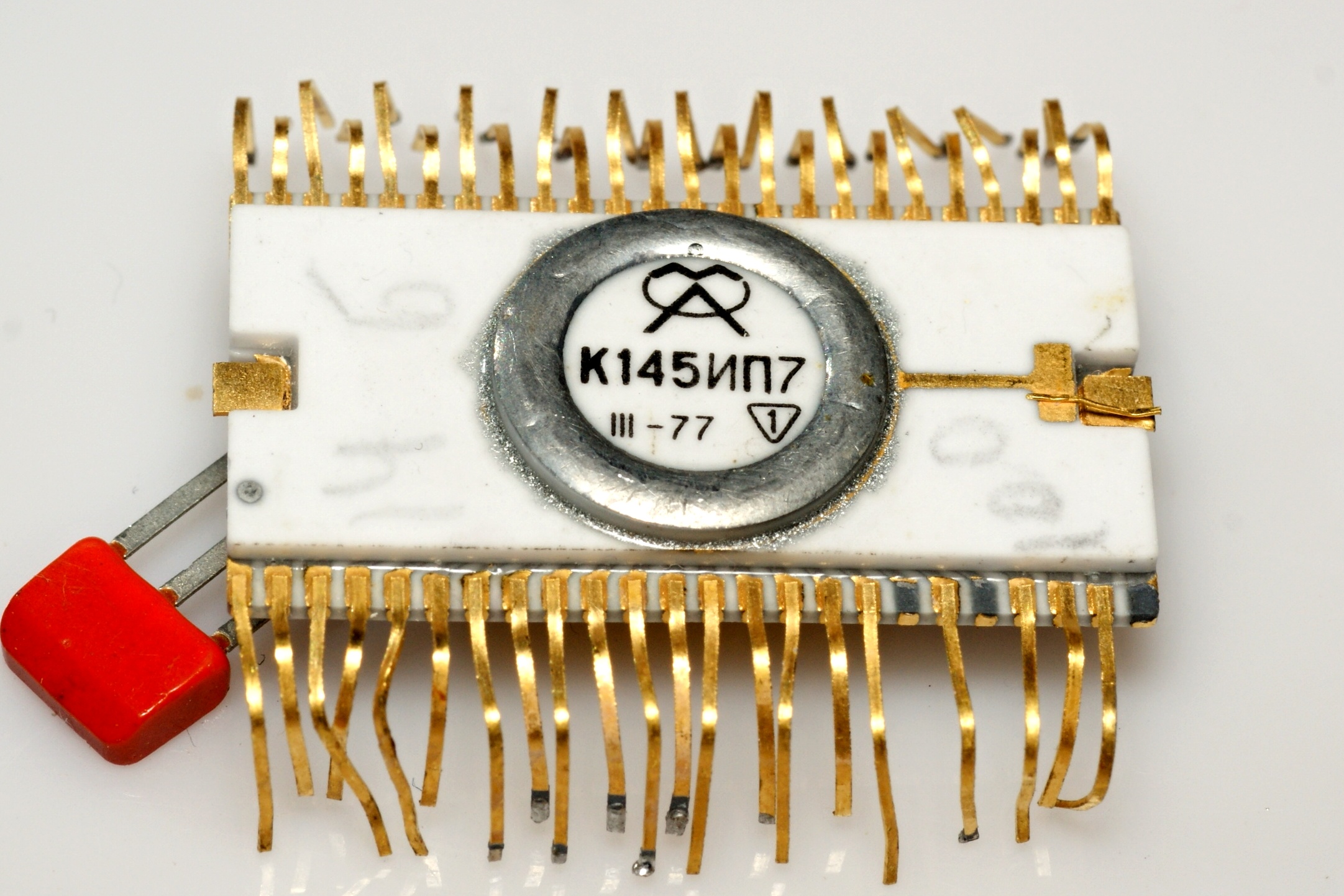

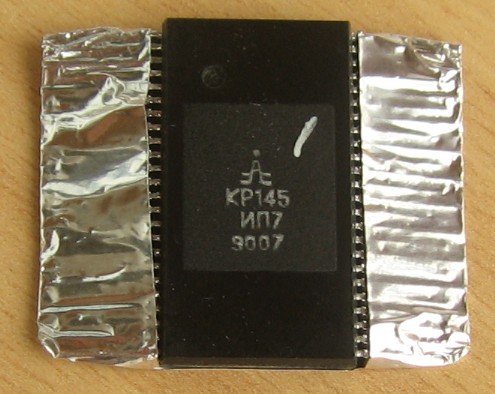

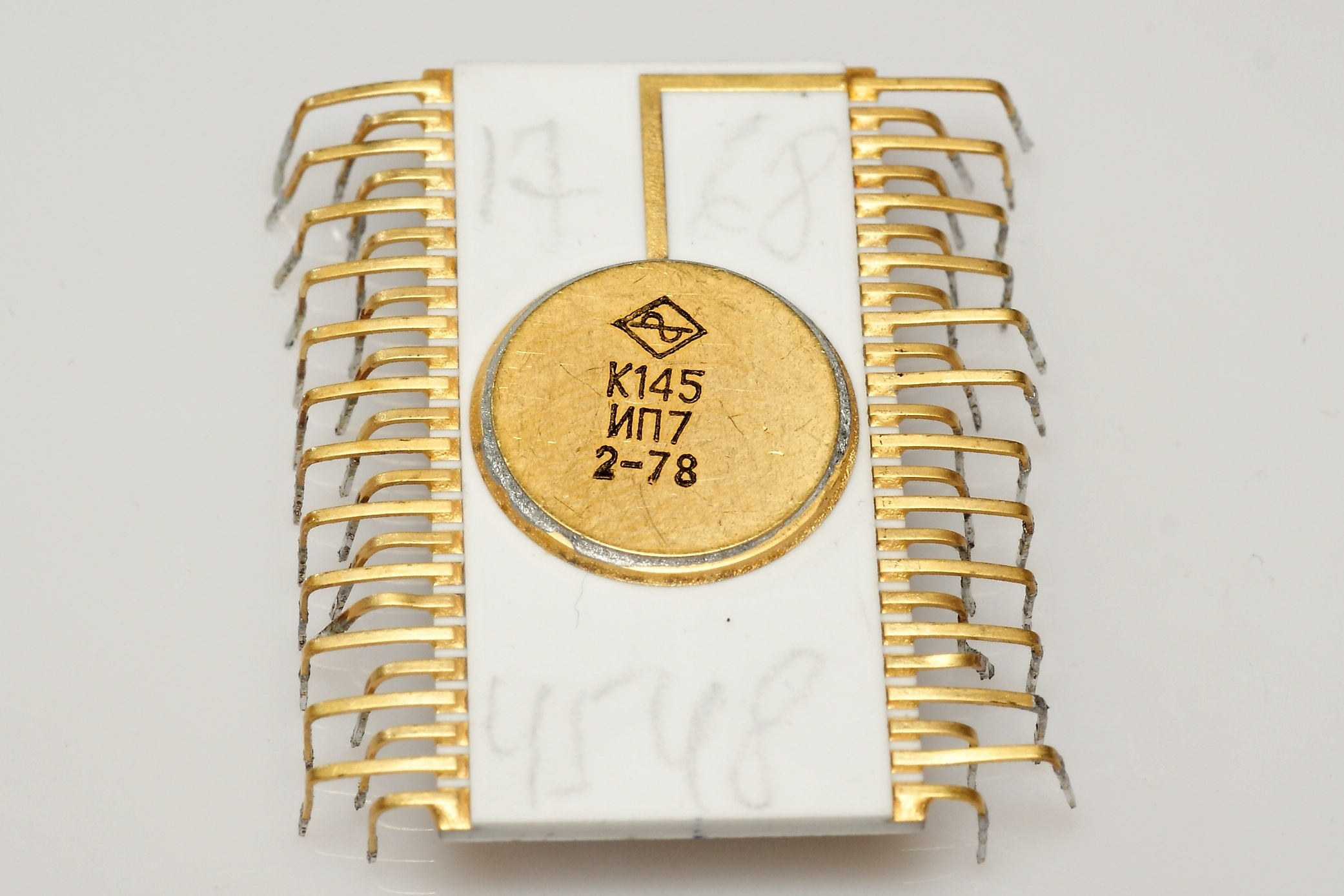

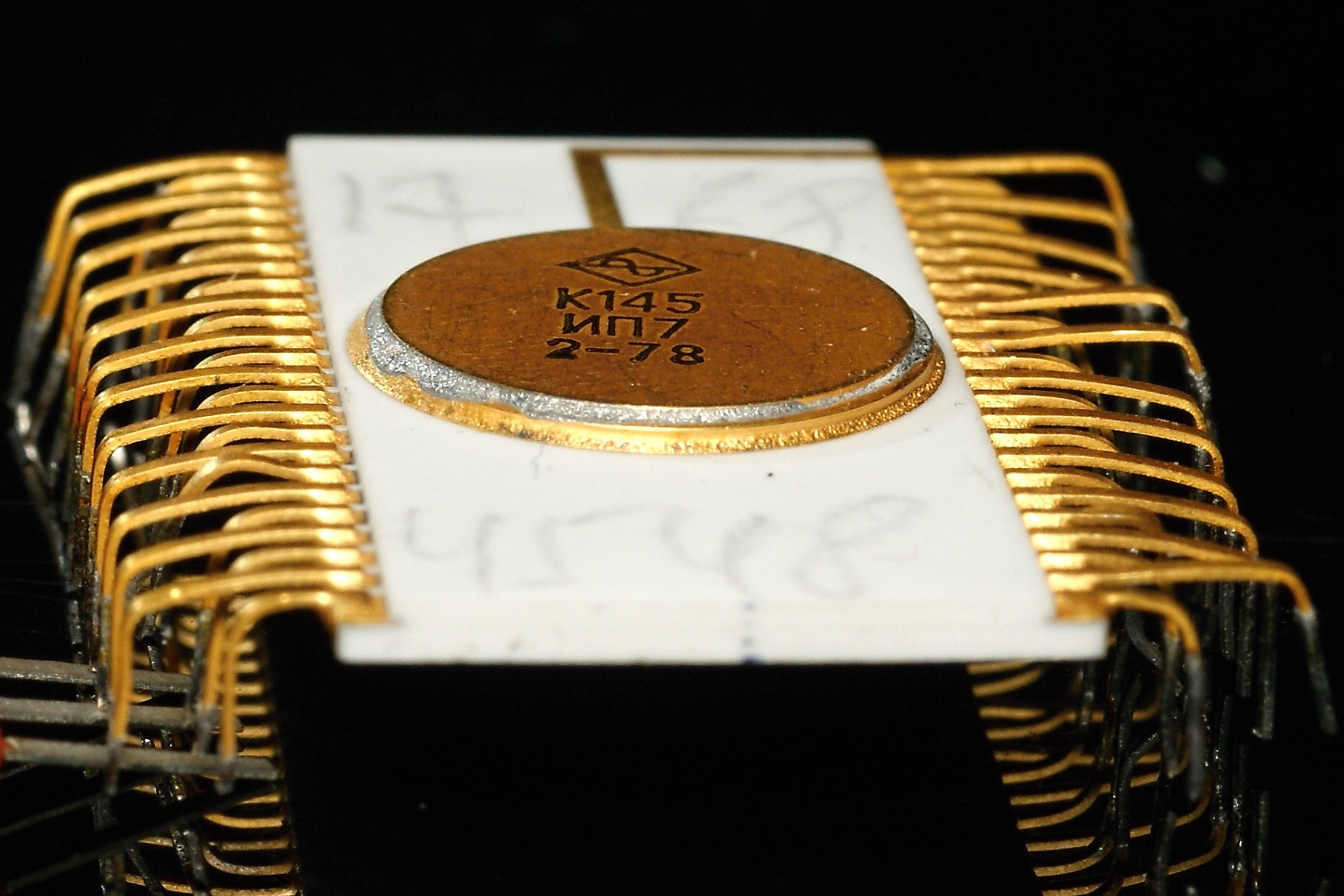

К145ИП7, КР145ИП7, К145ИП7П

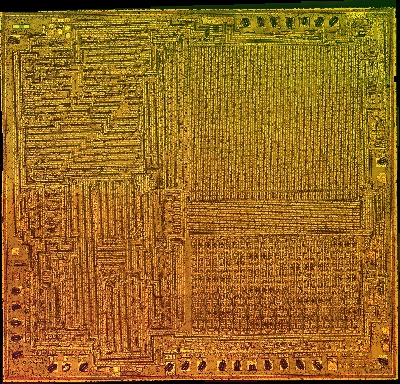

БИС для однокристальных микрокалькуляторов (к примеру, первого советского инженерного, Б3-18) - АЛУ с памятью и устройствами управления; содержит 16000 интегральных элементов... Цитата из статьи Сергея Фролова "...Все же в микросхему К145ИП7 калькулятора Б3-18 не удалось полностью вместить все, что хотелось..."

Это копия микросхемы А4002 от Rockwell. На кристалле надпись "Микро-3" (шифр ОКР?) и товарный знак ВЗПП. Надо полагать, они и были разработчиками. А вот КР145ИП7 уже "Микро-3м" и, по всей вероятности, это доработка исходной ИП7 для более устойчивой работы при изменении напряжения источника питания.

Производители - зеленоградский "Ангстрем", Воронежский ЗПП (ПО "Электроника") и подчиненный ему завод "Девиз", г.Алексеевка Белгородской области.

Вот краткая справочная информация и паспорт на К145ИП7.

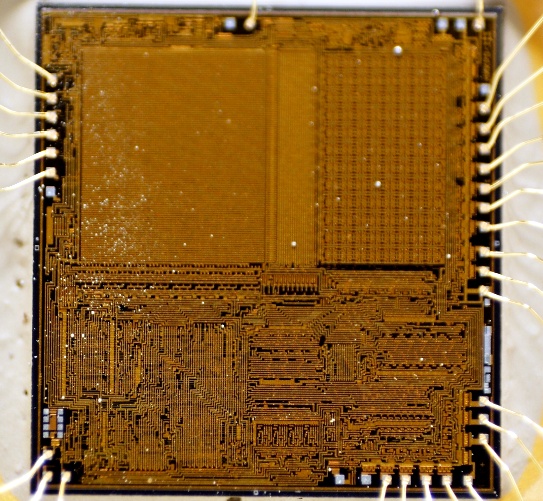

(фото с форума Радиокартинки)

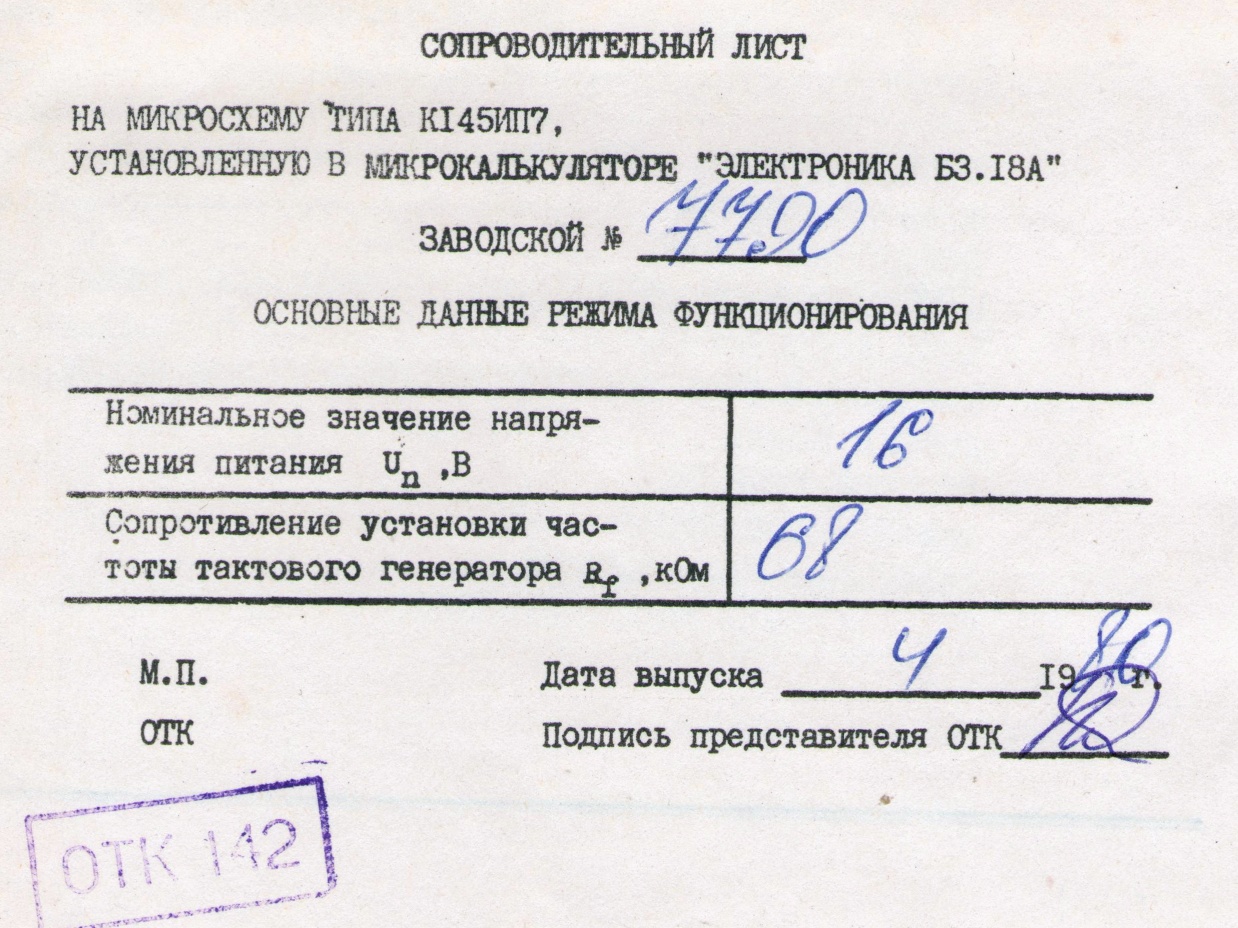

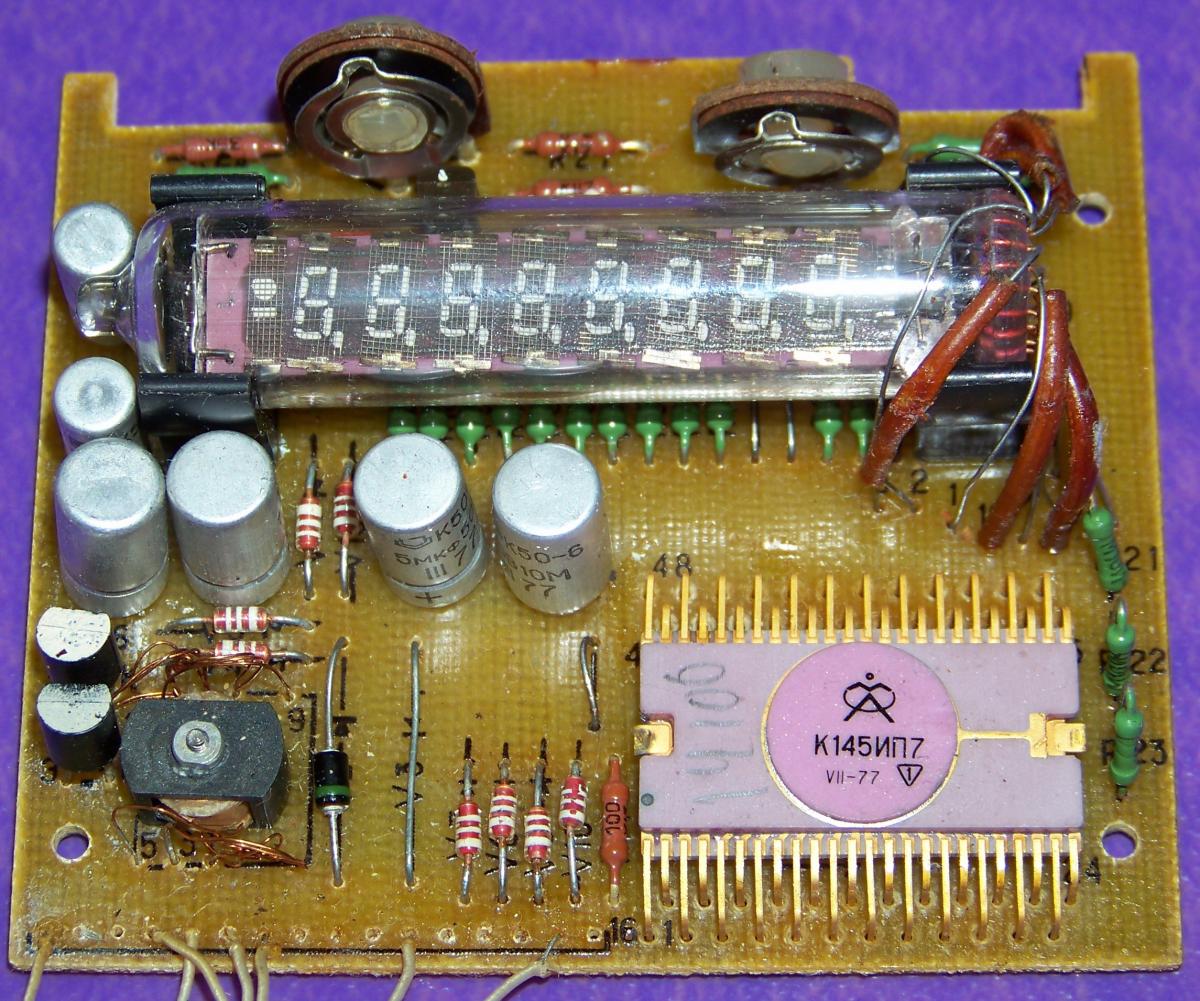

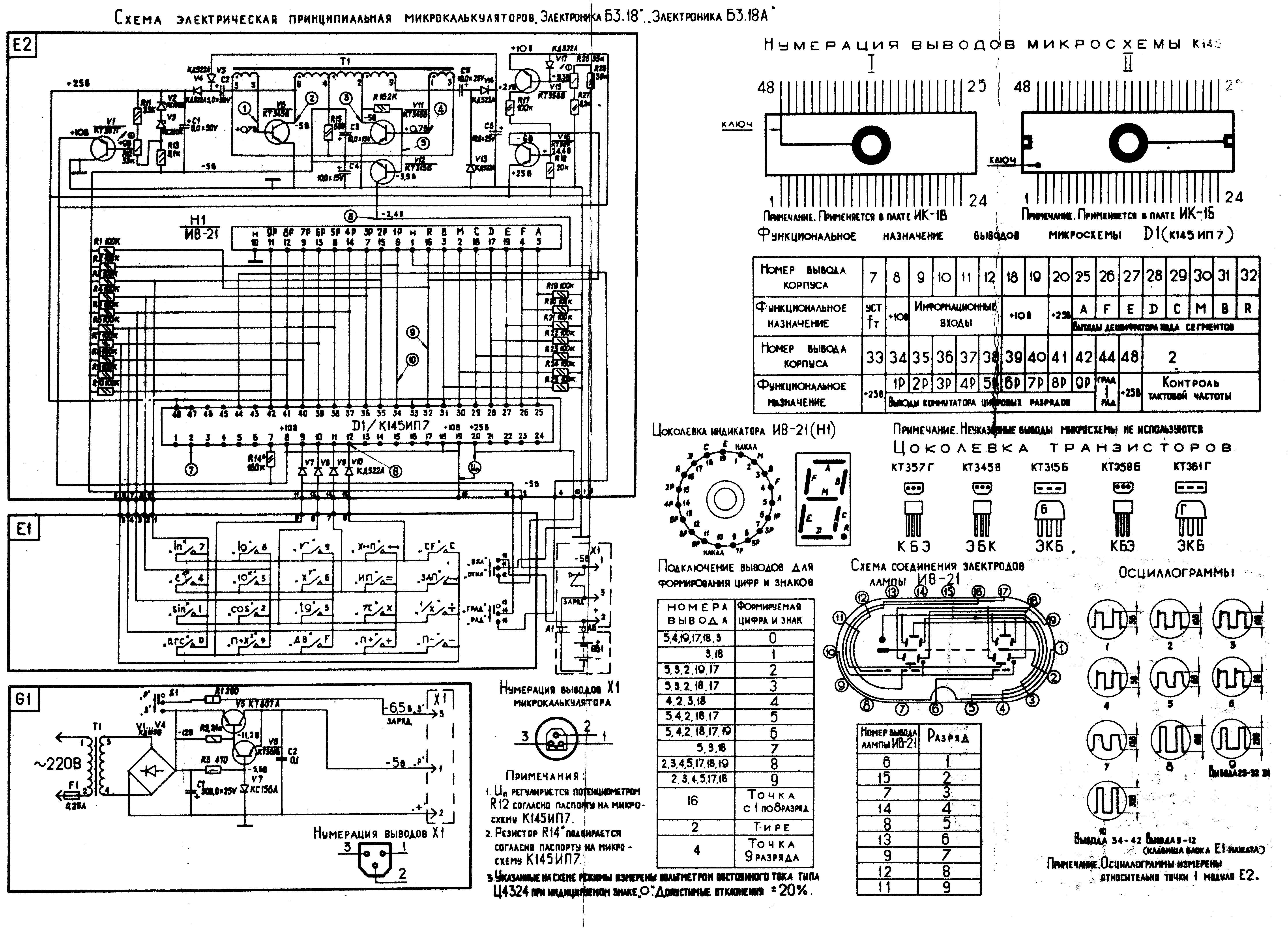

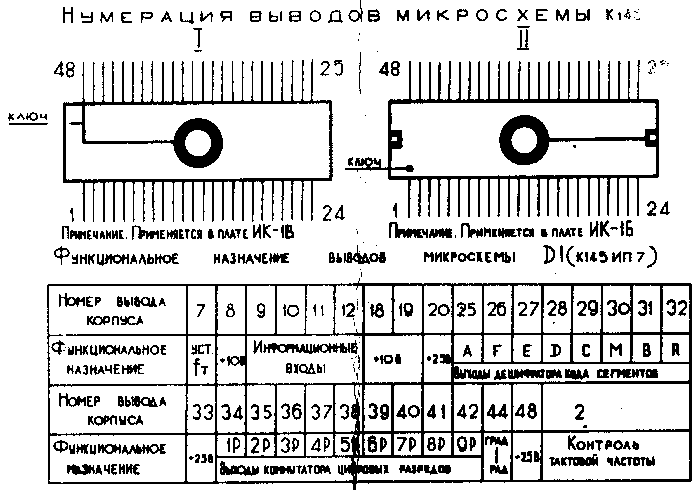

Пара любопытных сканов про эту микросхему из паспорта калькулятора Б3-18А:

В каждом экземпляре калькулятора обвязка к микросхеме подбиралась индивидуально:

(фото из журнала "Наука и жизнь" №10 1976г.)

(фото из журнала Le Travailleur)

(фото с Форума радиодеталей)

(фото с форума Портативное ретрорадио)

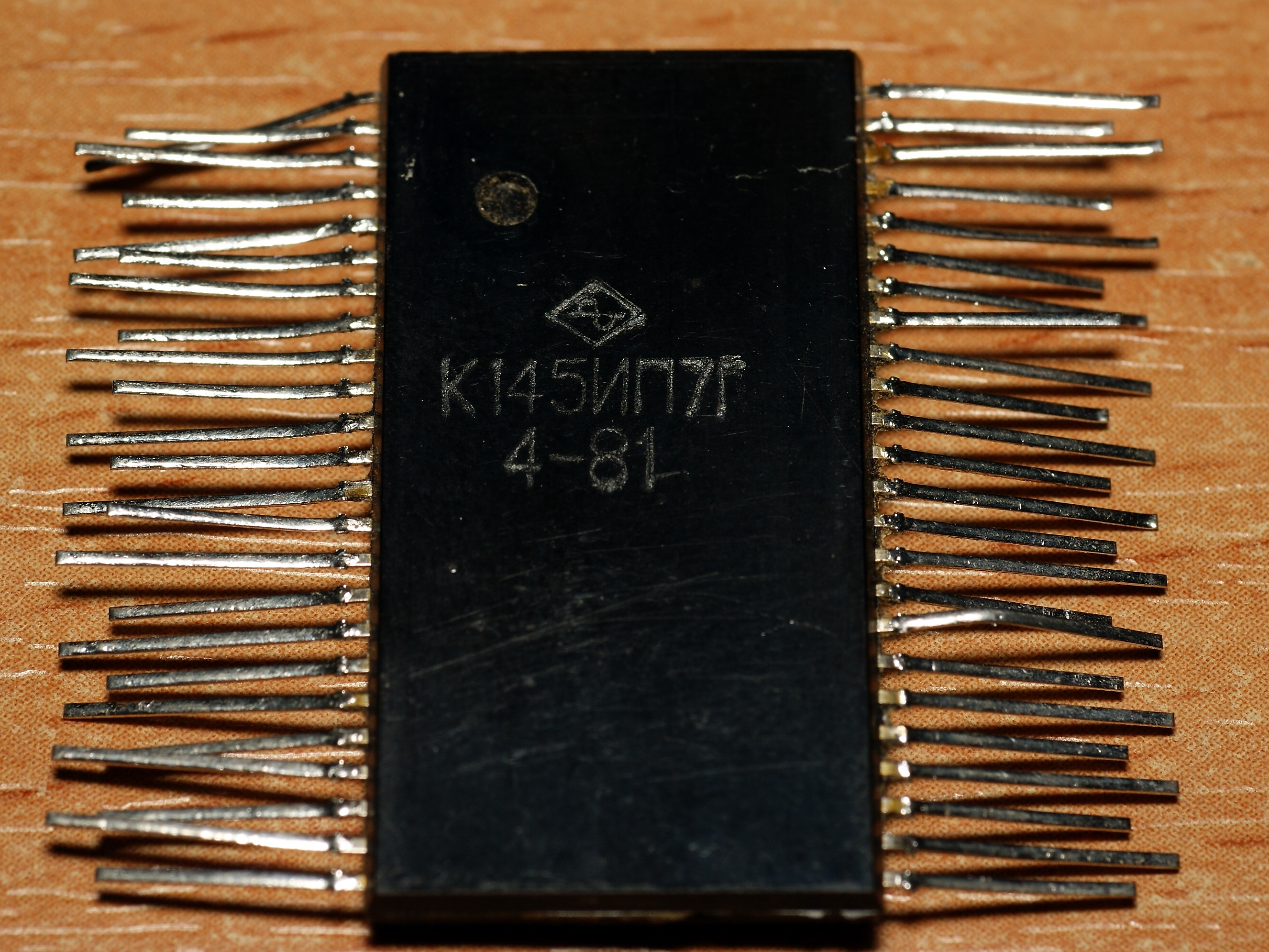

Вот микросхема с необычной маркировкой, буква "Г" в названии. Возможно, конечно, что это просто К145ИП7П, однако следы уж слишком хорошо подтерты:

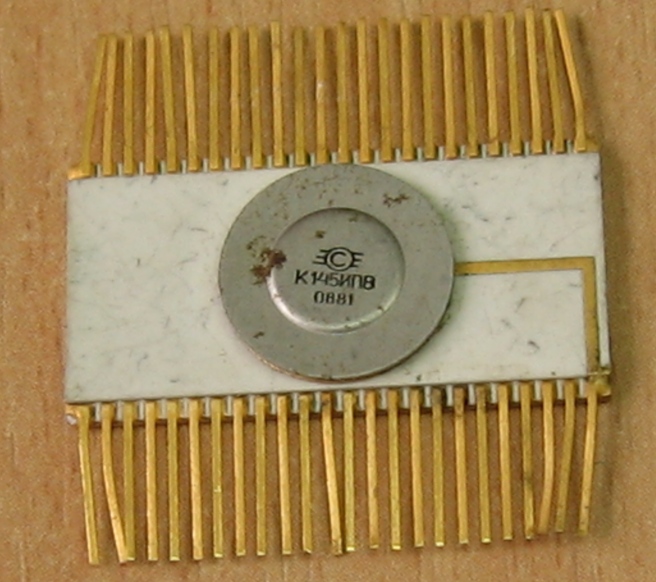

К145ИП8

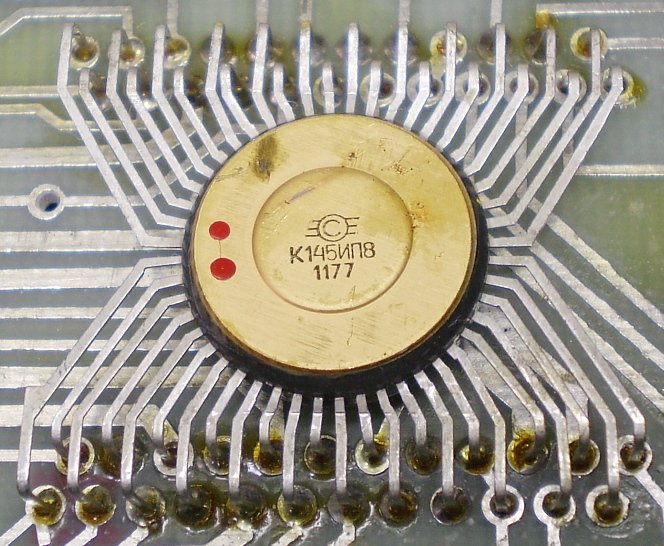

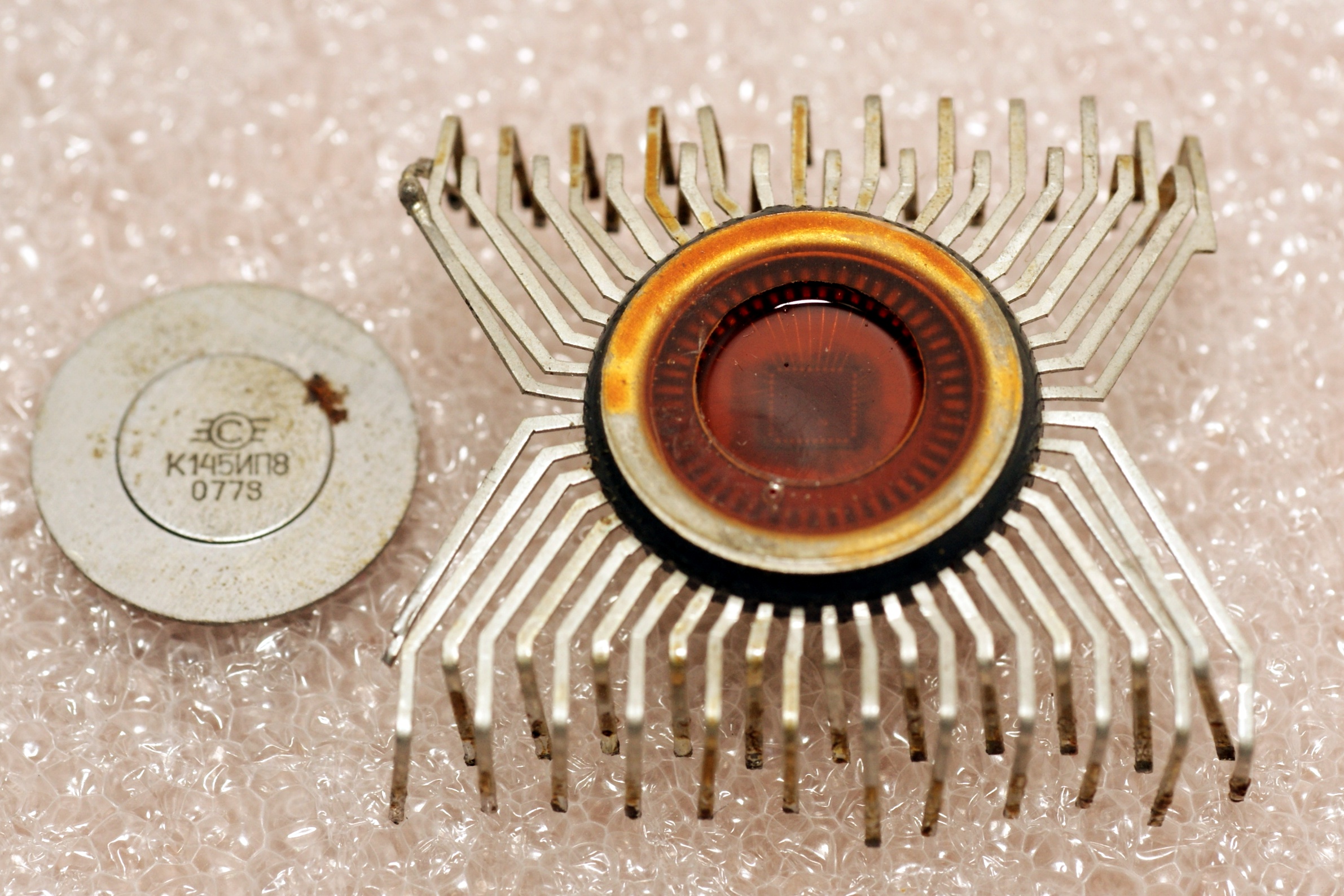

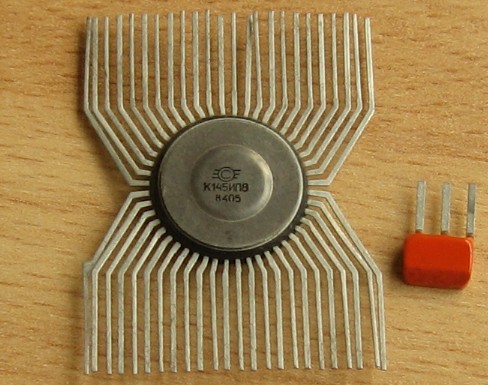

Она также, как и многие микросхемы из этой серии, выпускалась в разных корпусах:

Редкий вариант, с золочёной крышкой:

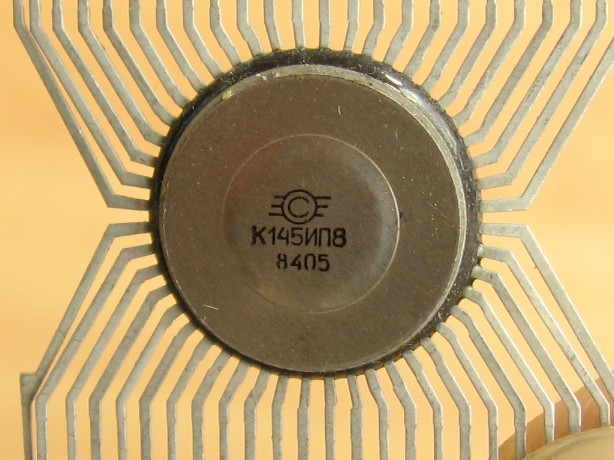

(фото с форума "Портативное ретрорадио")

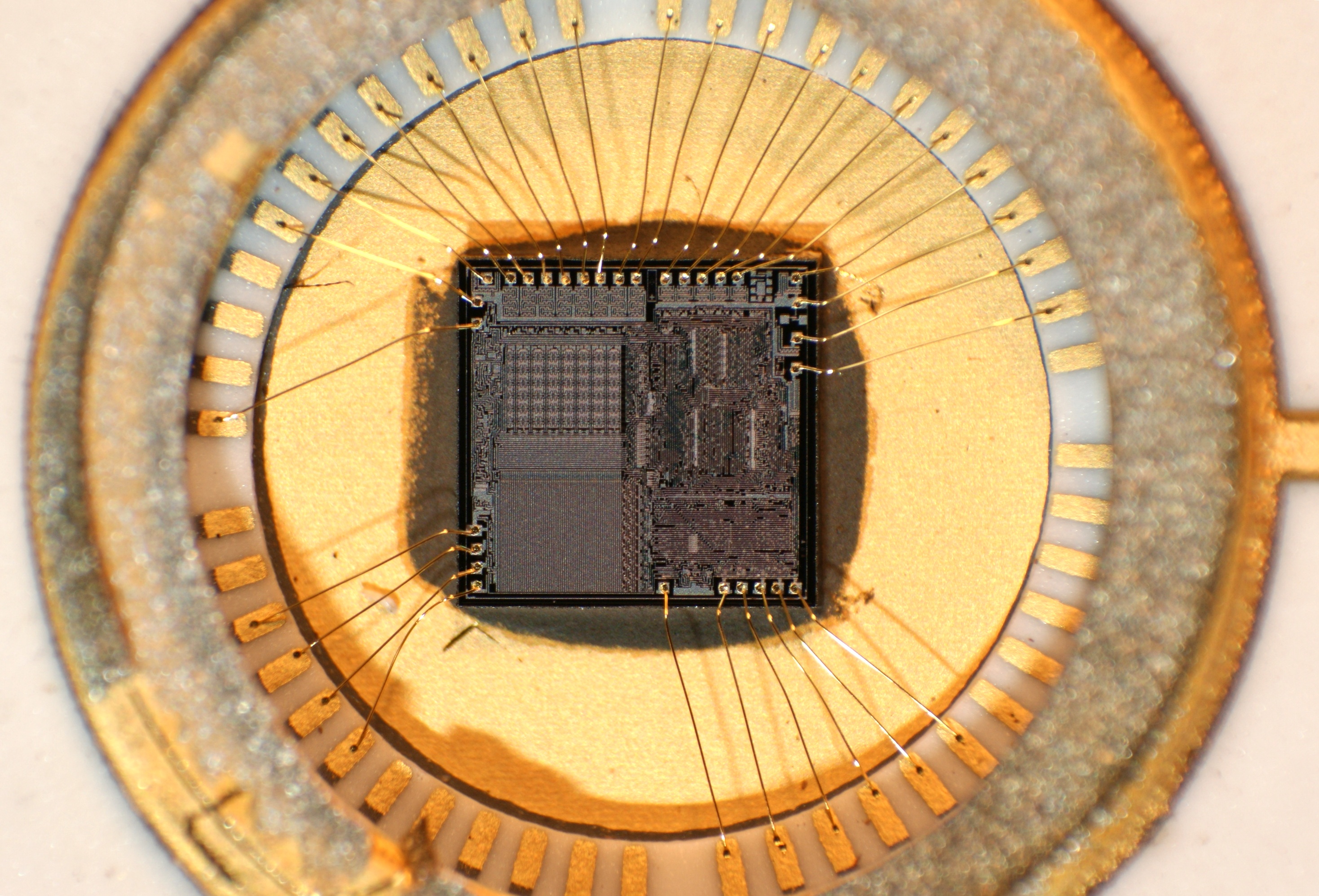

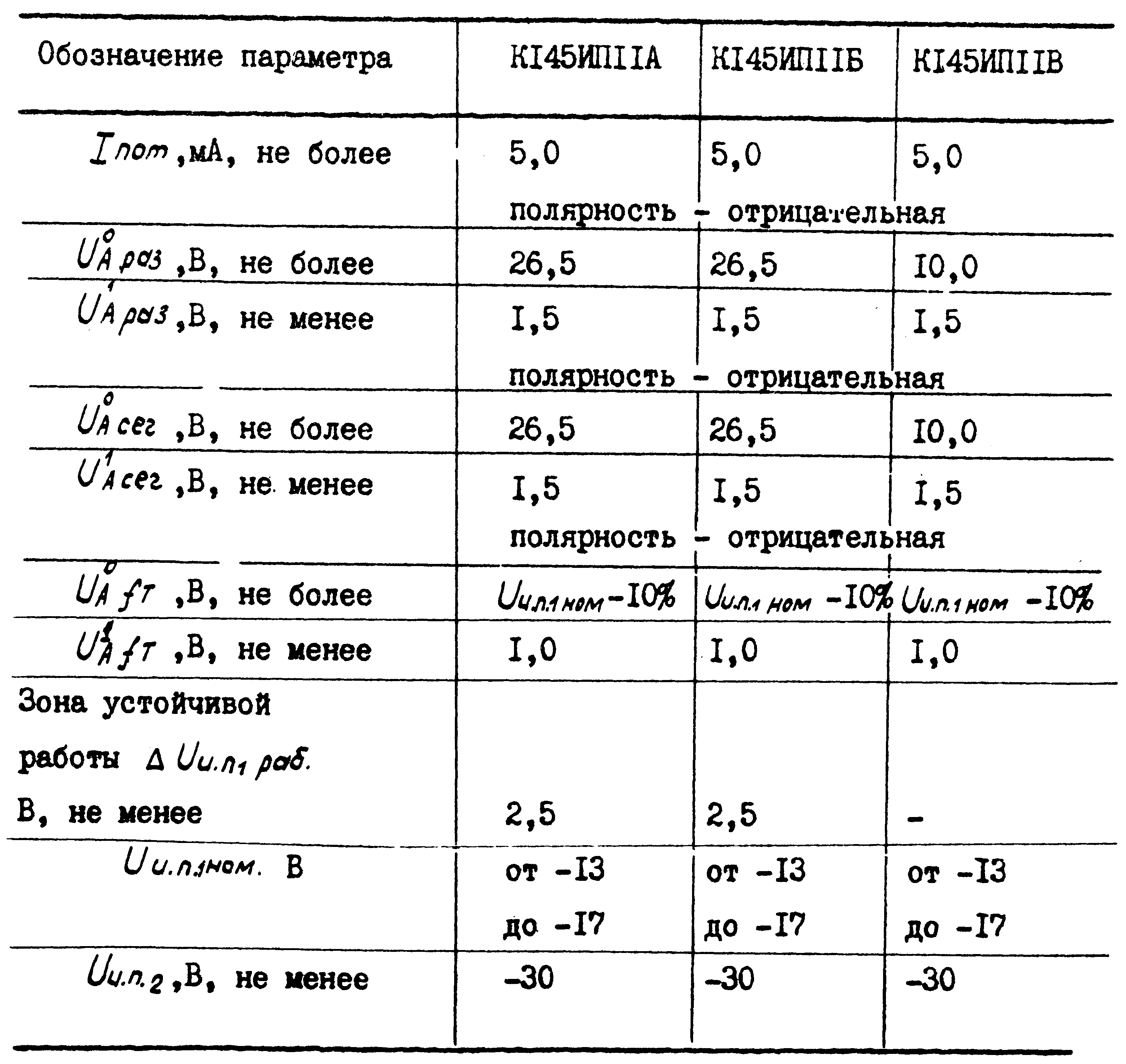

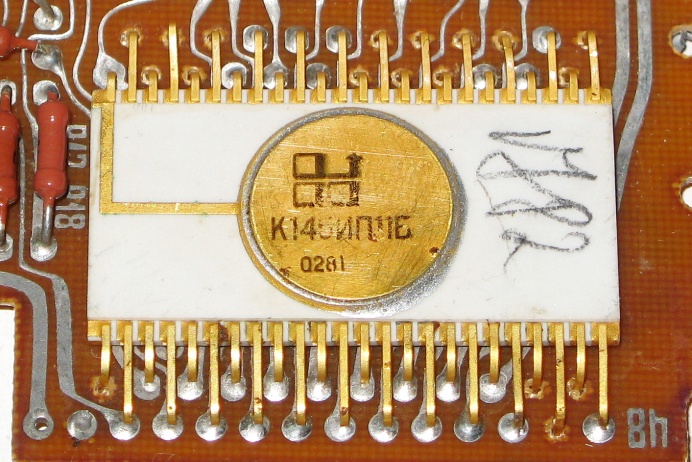

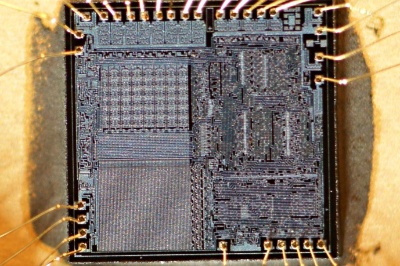

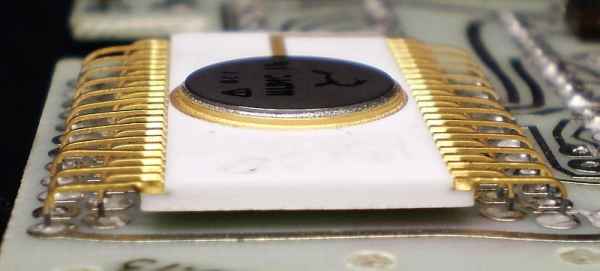

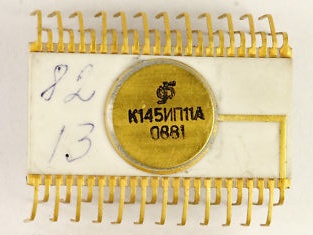

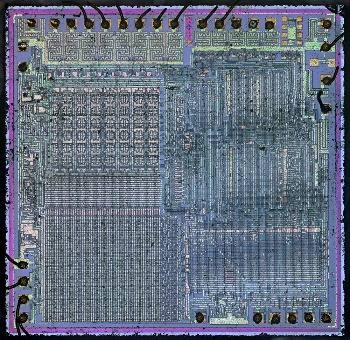

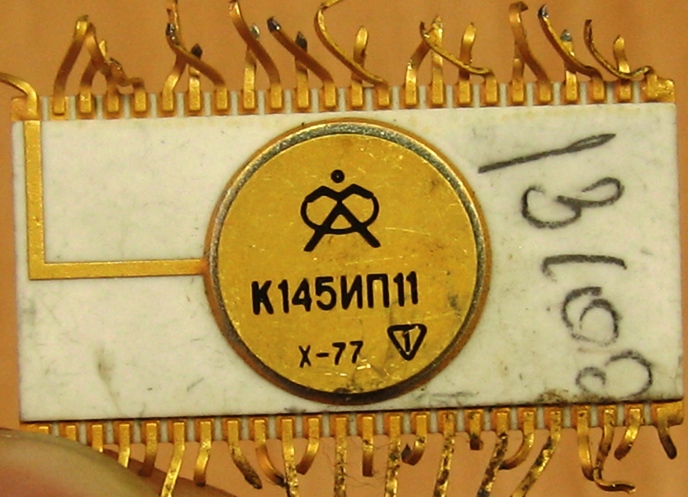

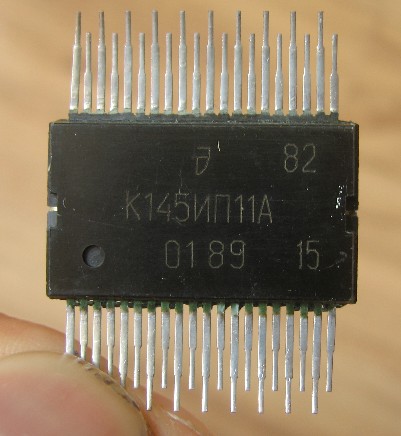

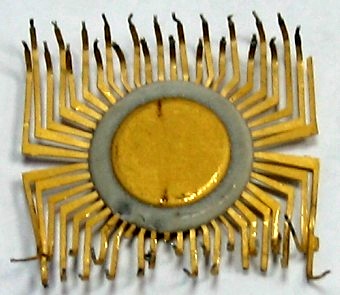

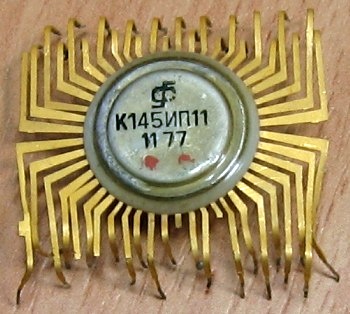

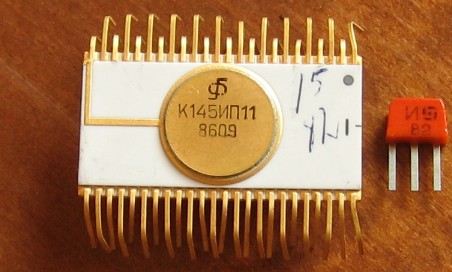

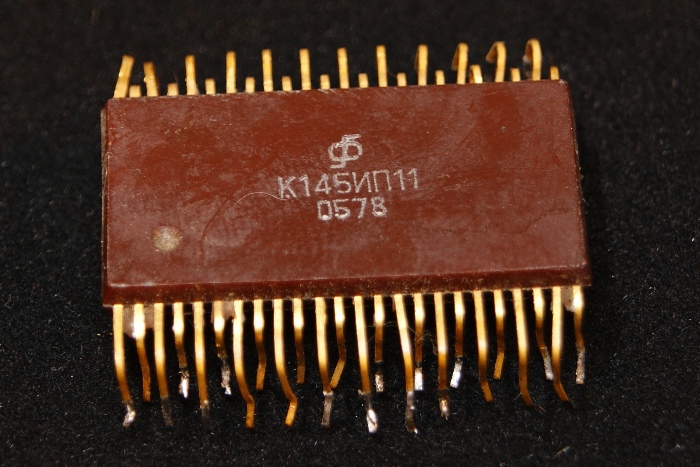

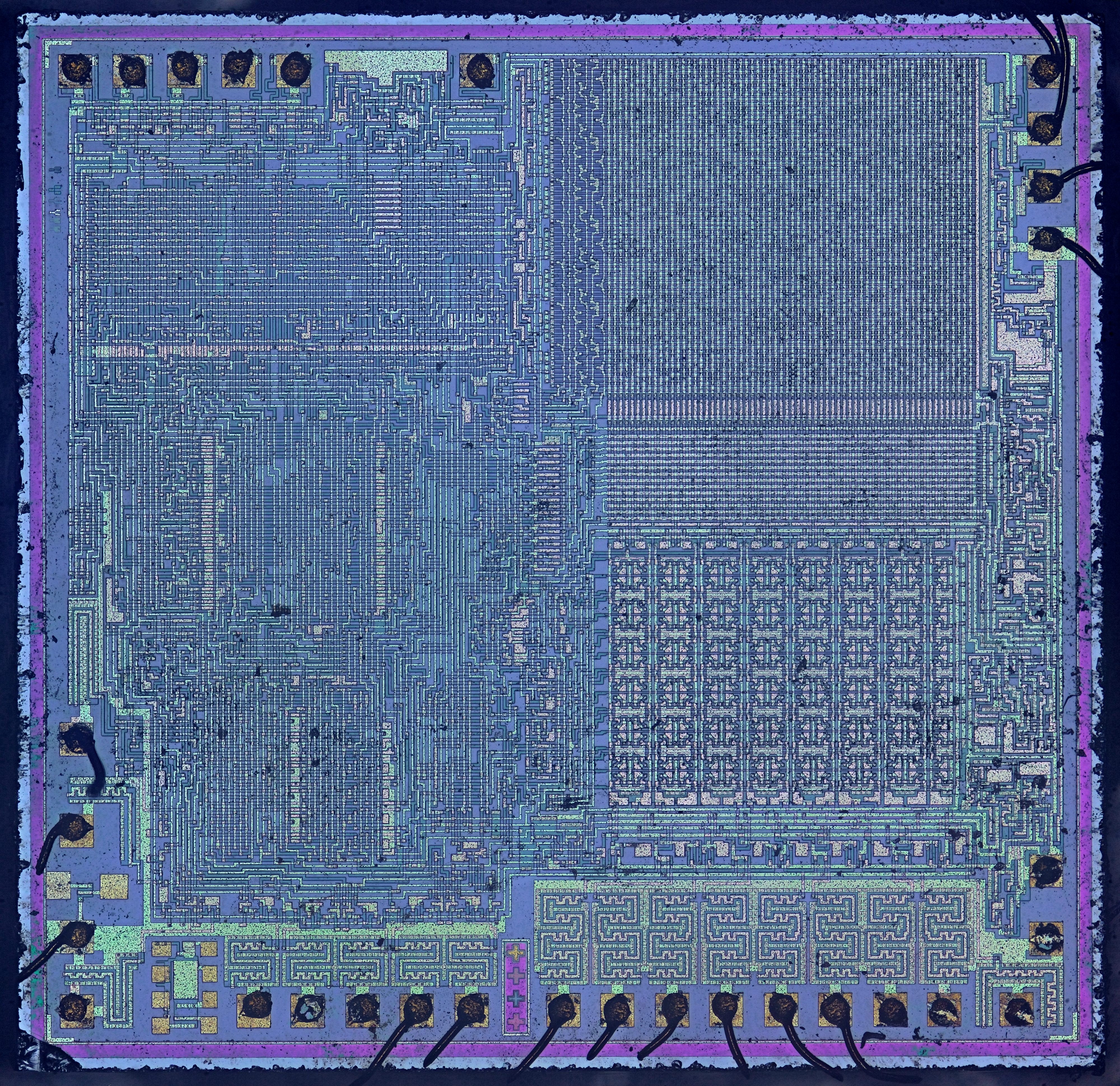

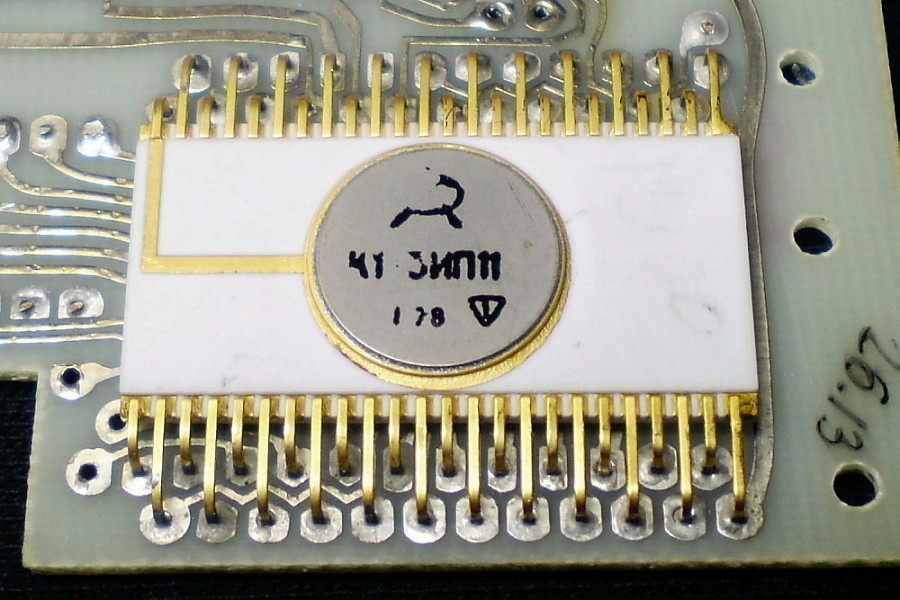

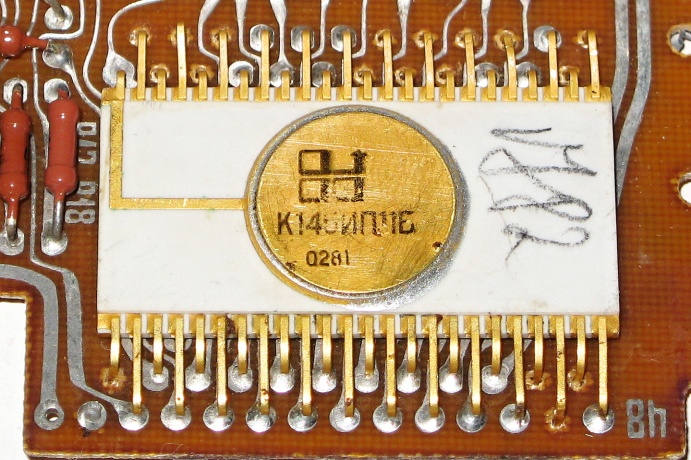

К145ИП11, К145ИП11А, К145ИП11Б

Процессор 25-клавишных микрокалькуляторов, АЛУ с памятью и устройствами управления.

   "В 1977 году была разработана микросхема К145ИП11, которая породила целую серию калькуляторов. Самым первым из них был очень известный калькулятор Б3-26" - «Palm по-русски» или «До чего мы не успели дойти»..., Сергей Фролов.

   Микросхема выполняет операции сложения, вычитания, умножения, деления, извлечения квадратного корня, вычисления процентов, изменение знака числа; очистки регистров и пересылки между ними информации; анализа переполнения регистров, памяти и некорректных операций.

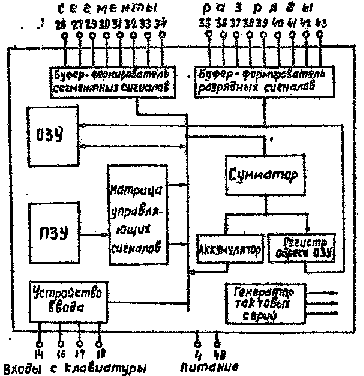

   К145ИП11 включает в себя следующие элементы:
4-битный двоичный процессор, состоящий из арифметико-логического устройства, регистра накопителя, двухуровневого 6-битного адресного стека ПЗУ с программным счетчиком (использован генератор псевдослучайных чисел) и двухуровневого 3-битного адресного стека страниц ПЗУ; статус-логики; 4-битного адресного регистра слов ОЗУ; устройства управления; 2-битного адресного регистра страниц ОЗУ. Процессор оперирует с 8-разрядными десятичными числами в форме с естественной запятой;
   Энергозависимое информационное динамическое ЗУ для хранения данных и служебной информации емкостью 180 бит со страничной организацией (3 страницы по 15 4-битных слов на каждой);
   Микропрограммируемое ПЗУ, в котором методом "запрограммированной маски" записаны управляющие микропрограммы, емкостью 4096 бит, со страничной организацией (8 страниц по 64-однобайтовых микрокоманд на странице). Общий объем микропрограмм составляет 512 микрокоманд;
   Трехпортовый интерфейс (один входной параллельный 4-разрядный порт; два выходных порта: 9-разрядный адресный порт с последовательным и 8-разрядный информационный порт с параллельным выводом информации в 7-сегментном плюс десятичная точка кода). Адресный порт используется для сканирования клавиатуры и адресации цифр индикатора.
   Генератор тактовых серий (период синхронизации 1 2-18 мкс разделен на 6 тактов).

  Все операции реализуются по микропрограммам с помощью 26 МК, которые выполняются в течение одного периода синхронизации, за исключением МК передачи управления, которая выполняется за два периода. Время выполнения операции сложения-вычитания 50-60 мс, умножения-деления 150-200 мс, извлечения корня 400-500 мс.

   Вывод информации на индикацию осуществляется в семисегментном коде.

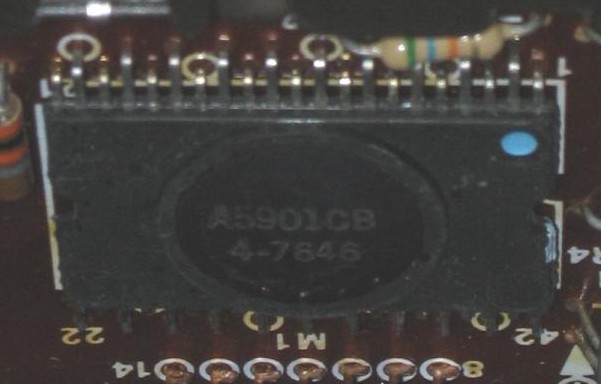

   Согласно справочной литературе, корпус ИМС имеет 48 выводов. Но! несколько неожиданно натолкнулся на К145ИП11А в 40-ногом корпусе... Почему? У иностранного оригинала этой микросхемы, Rockwell A5901C - 42 вывода. Вероятно, у нас тогда не было подобных корпусов и использовали ближайший подходящий. А в дальнейшем лишние выводы сократили. При этом так увлеклись, что сократили на две ноги больше. Шутка.

   В заводском паспорте пишут, что 48-ногий корпус - это версия К145ИП11Б (которая встречается крайне редко), а 40-ногий - К145ИП11А и еще более фантастическая К145ИП11В.

   Производители - "Ангстрем" (Зеленоград), "Электронприбор" (Фрязино), Биллур (г.Гянджа, Азербайджан) и "Эльтав" (бывш. "Эльдаг"), г.Махачкала.

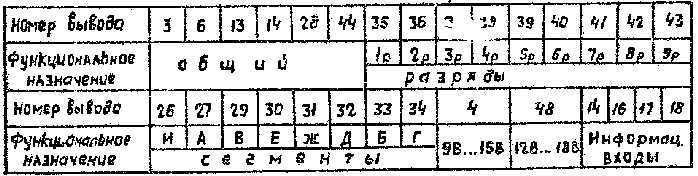

Функциональное назначение выводов (неуказанные выводы микросхемы не используются):

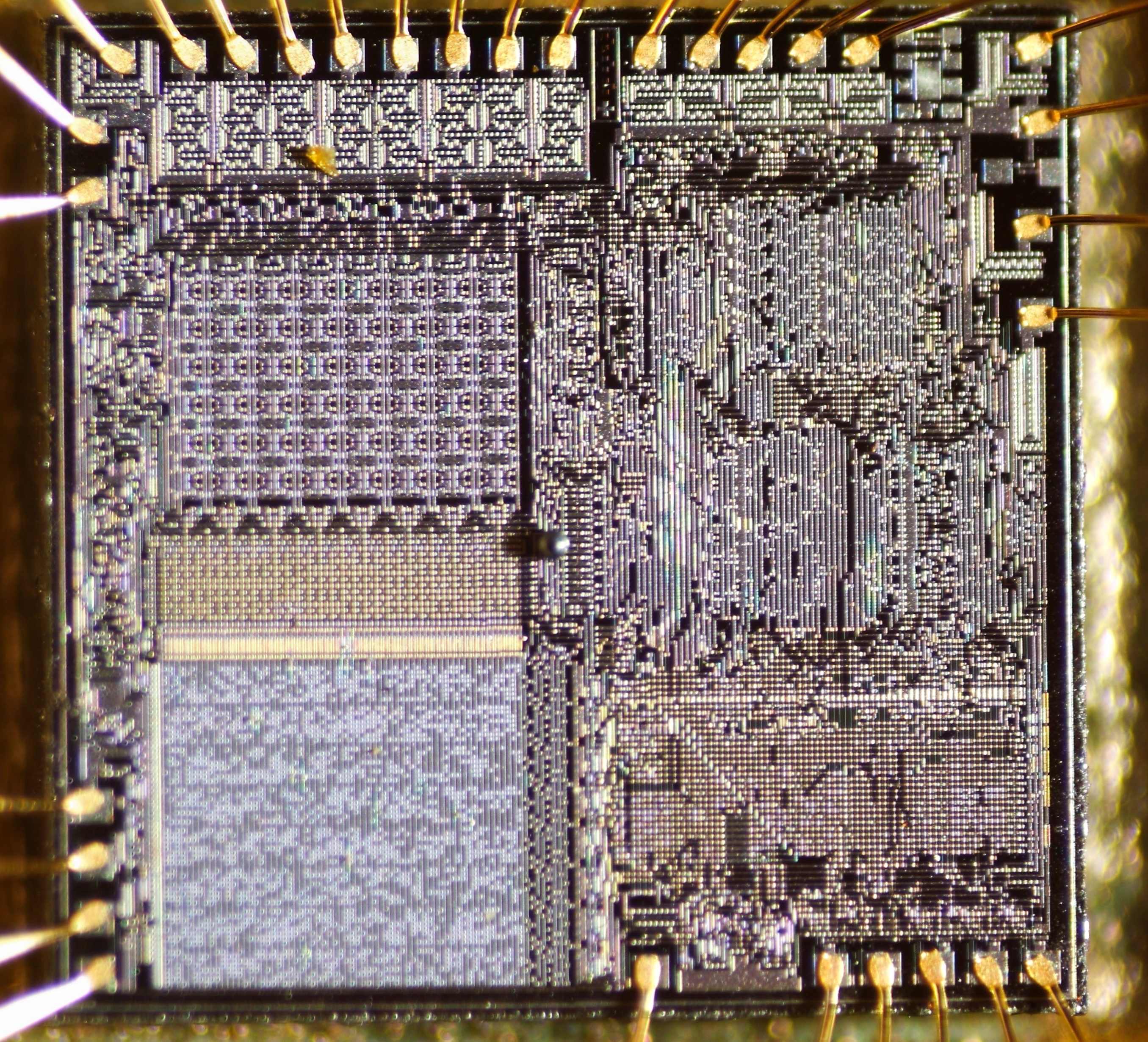

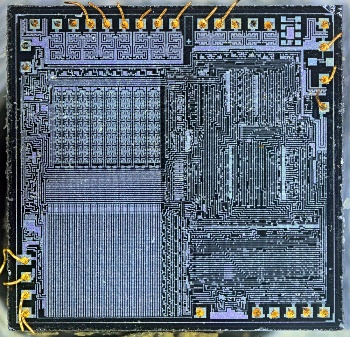

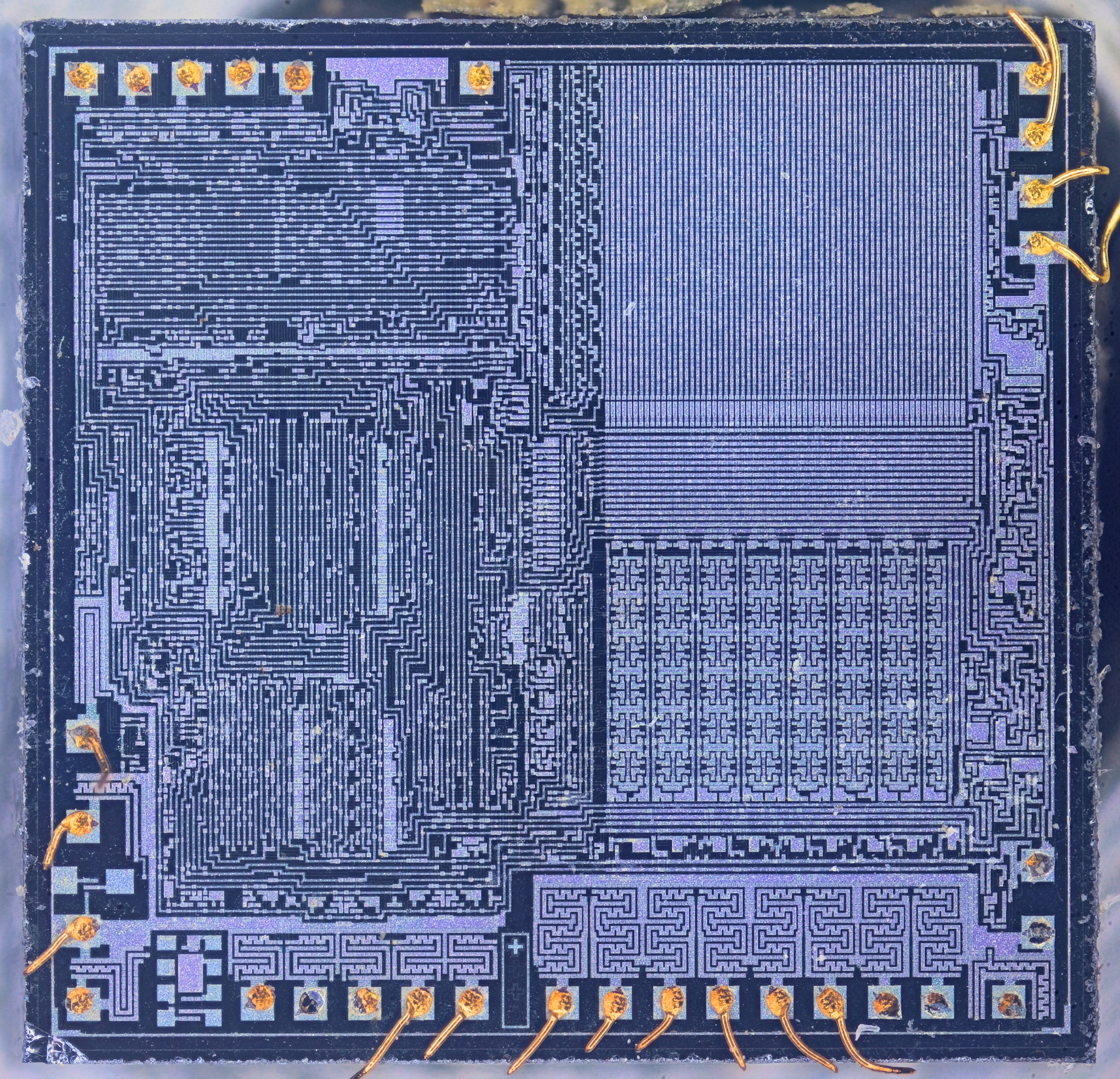

(фото с форума "Портативное ретрорадио")

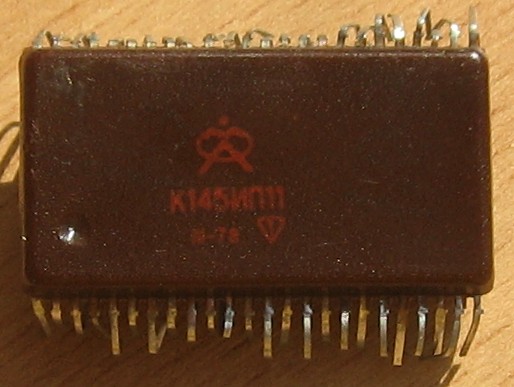

(фото с форума "Портативное ретрорадио")

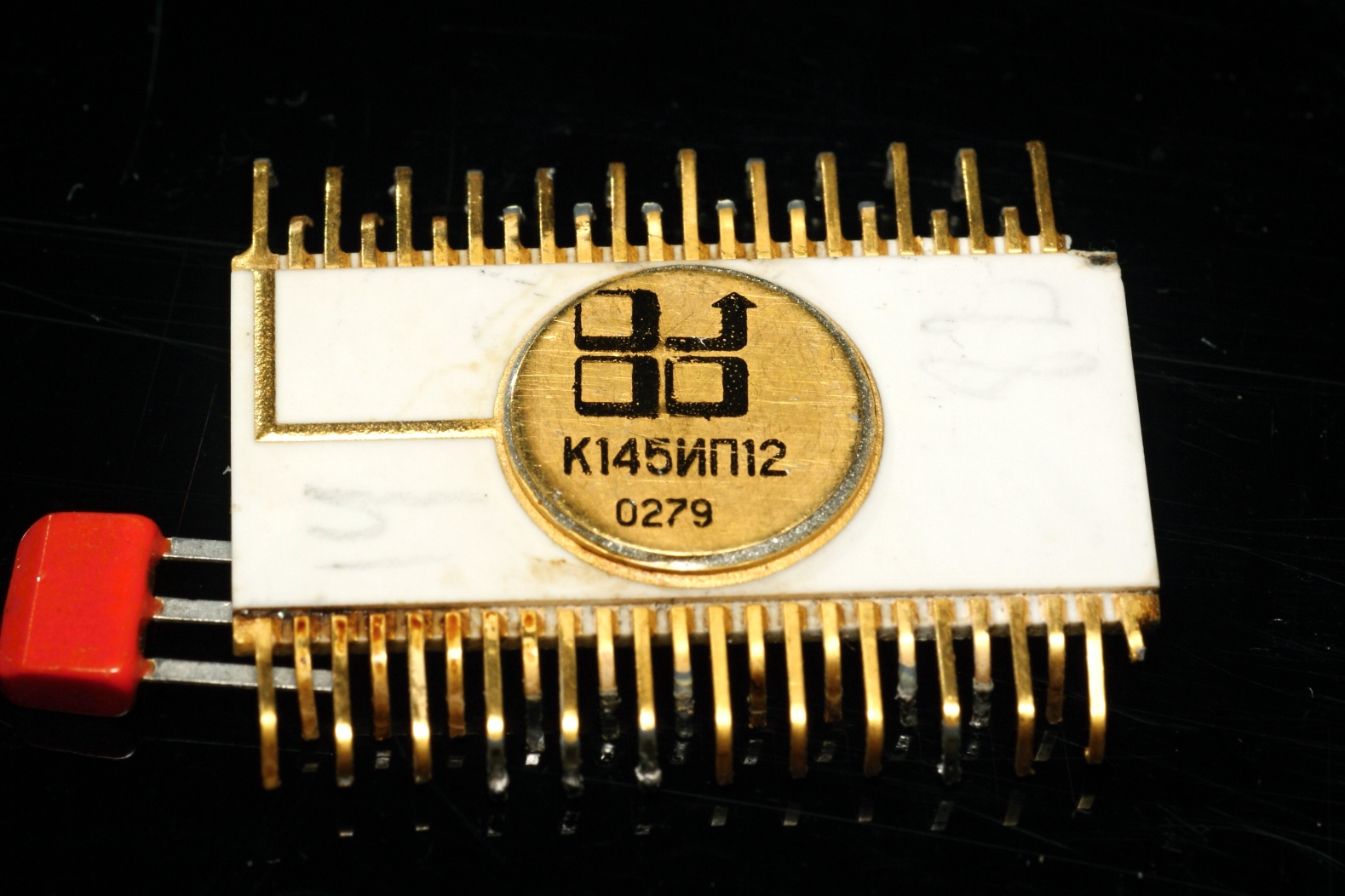

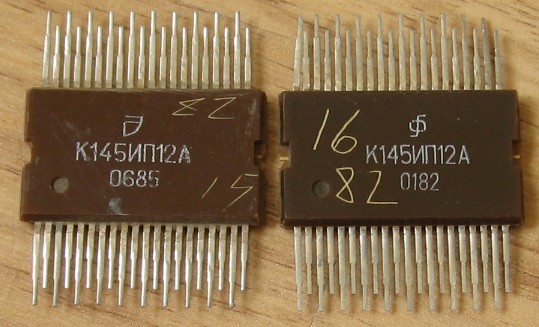

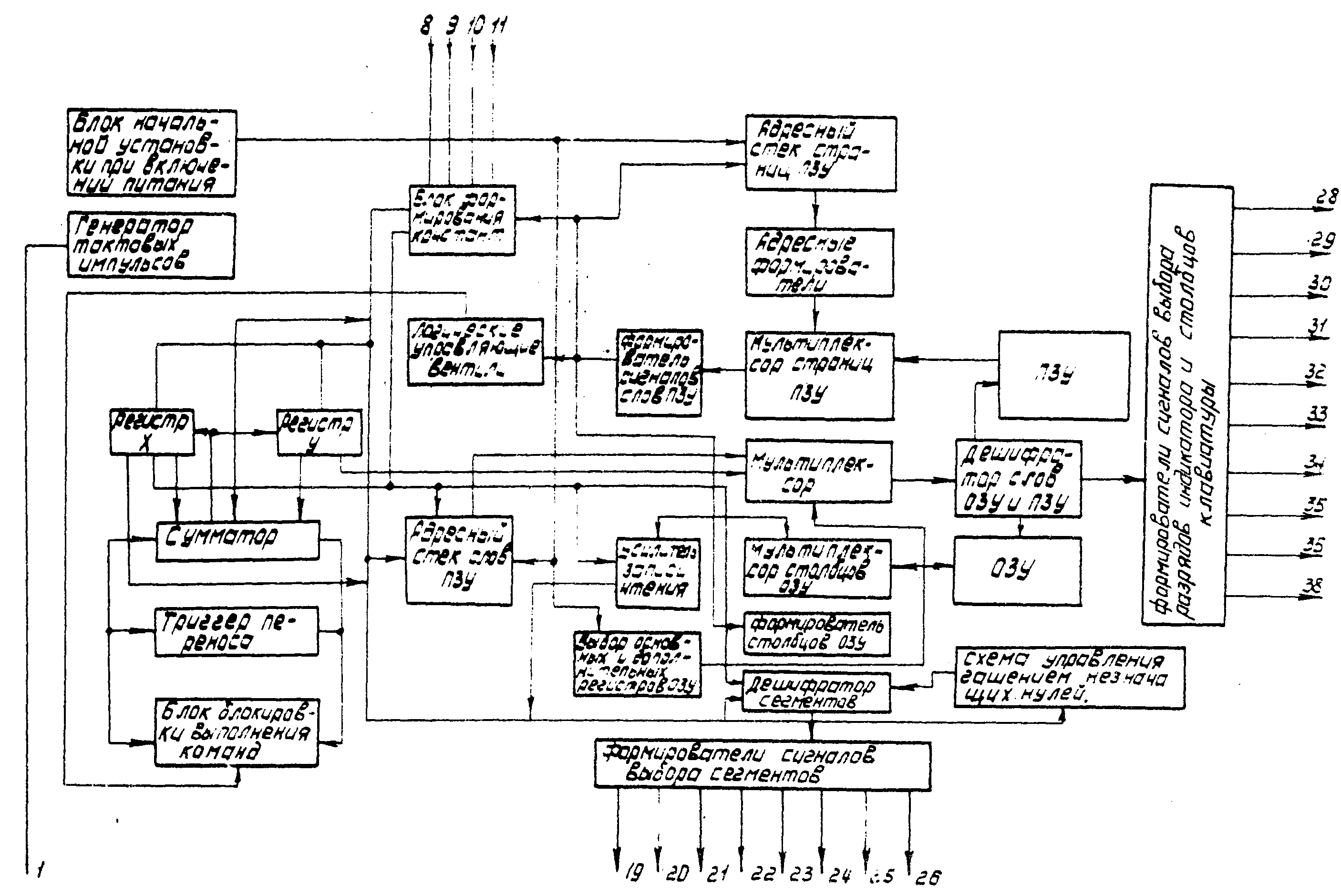

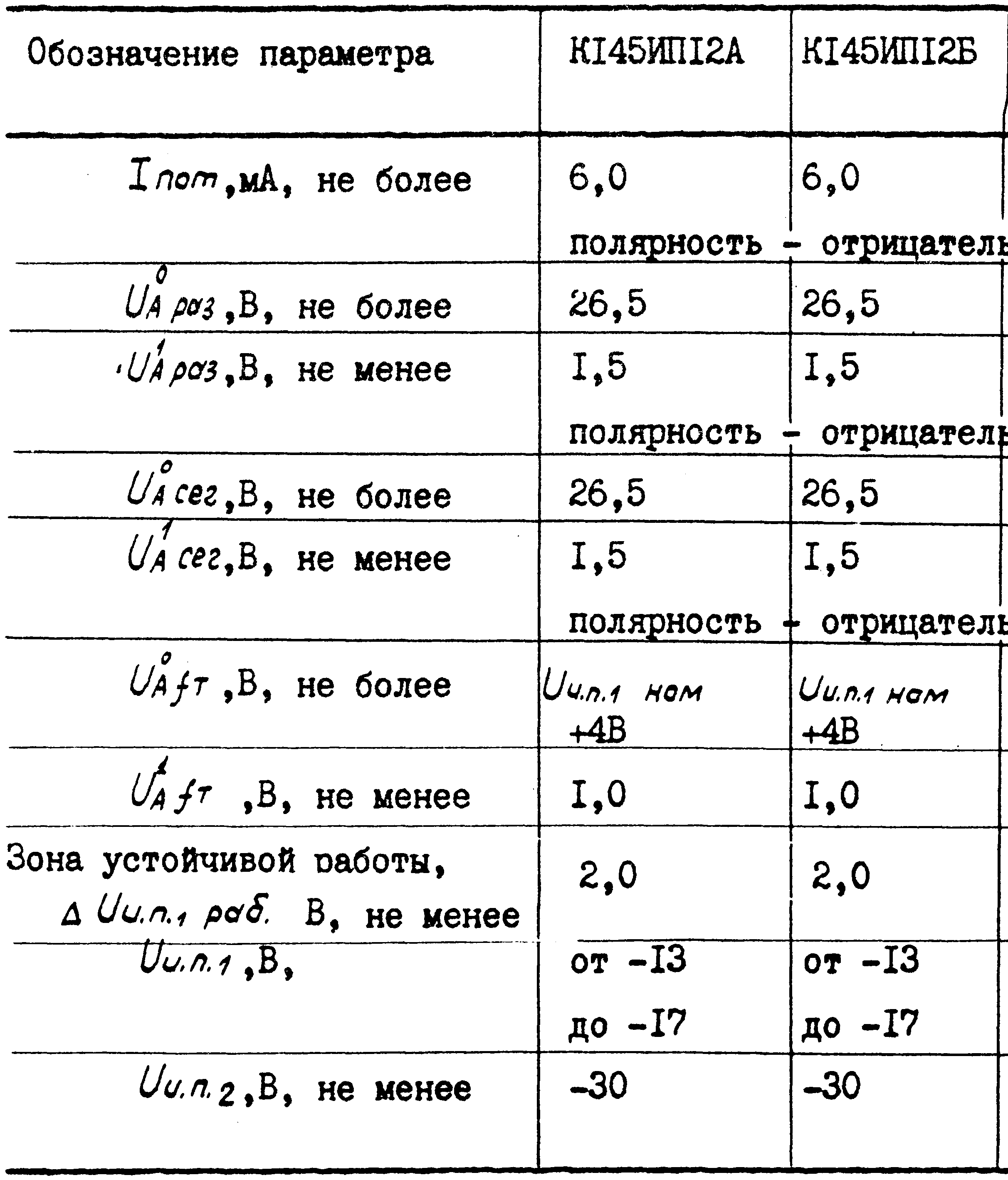

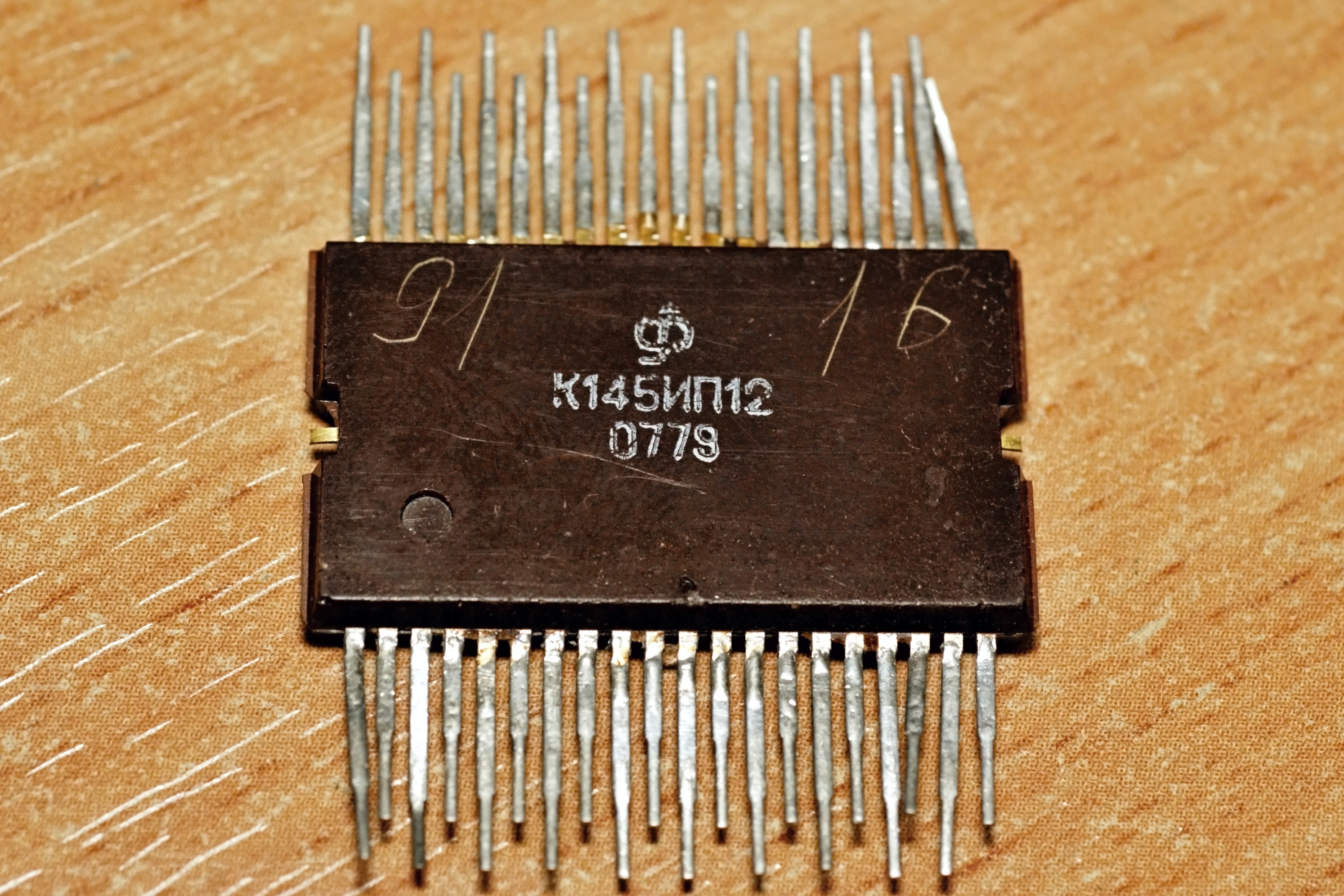

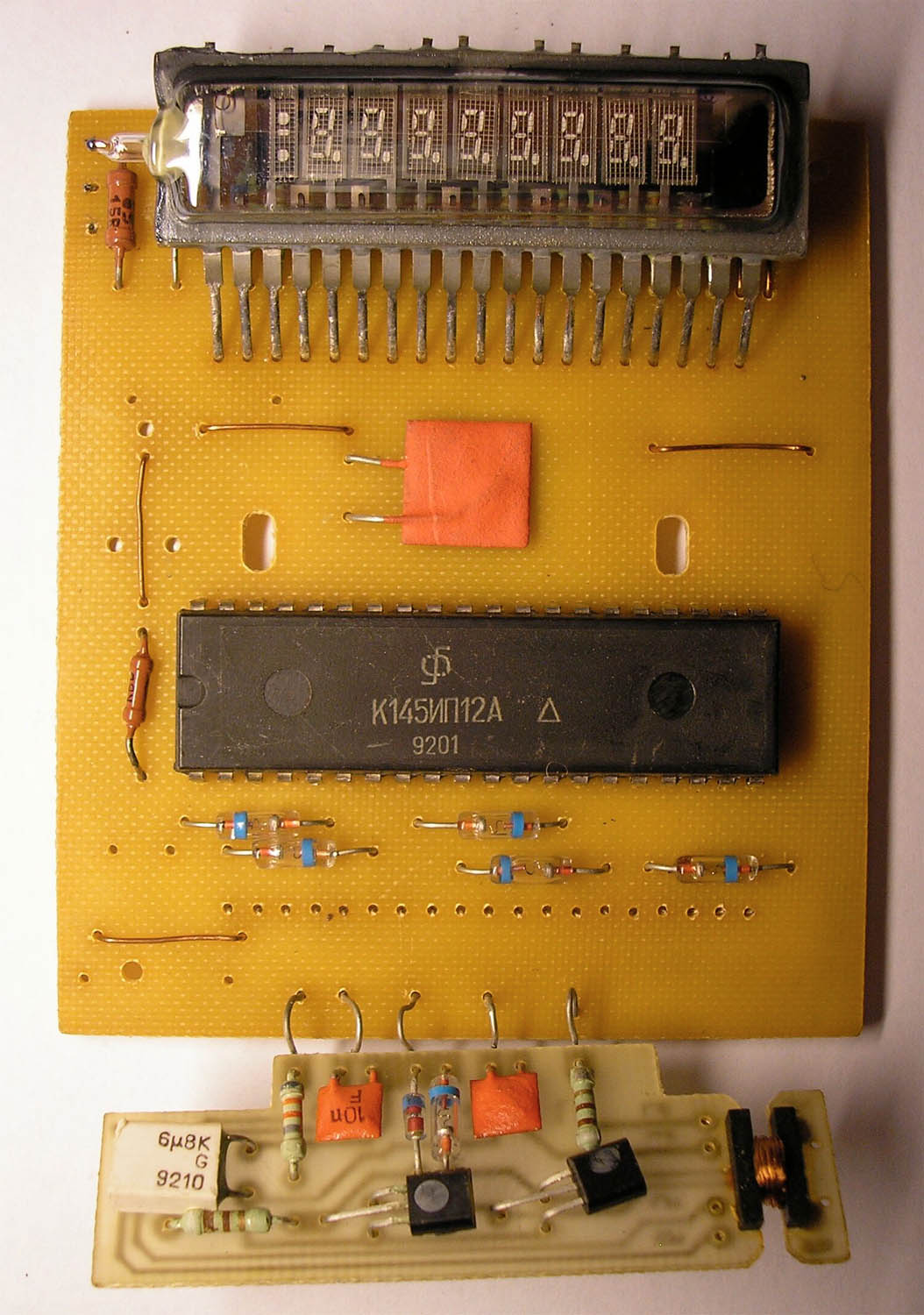

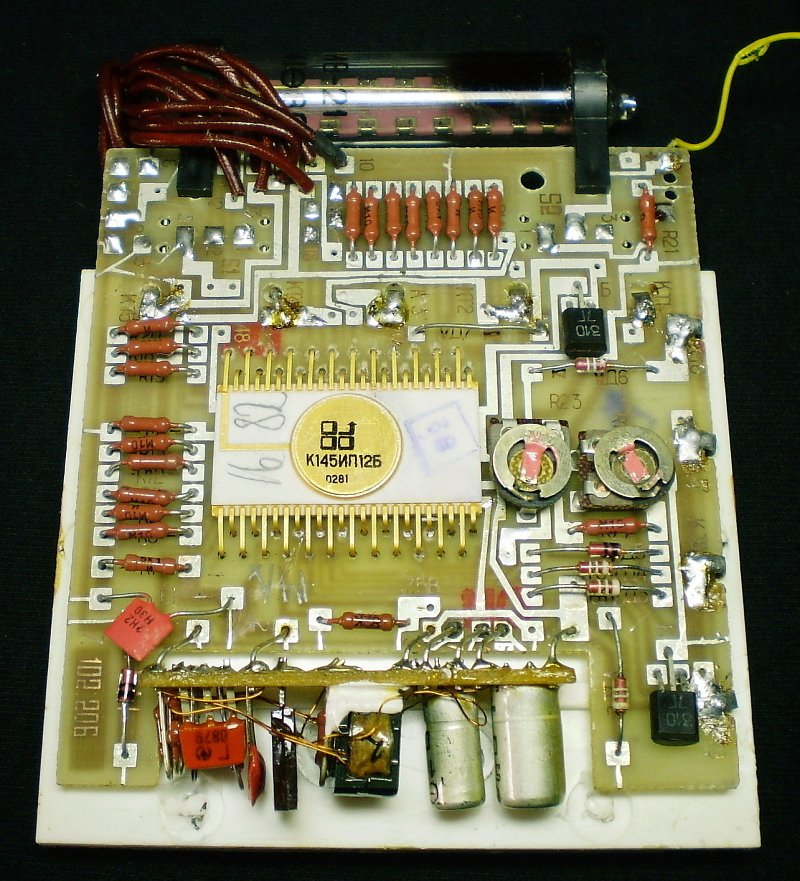

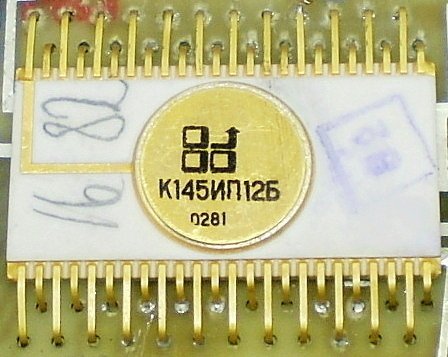

К145ИП12, К145ИП12А, К145ИП12Б

Процессор и схема управления вводом-выводом для однокристальных инженерных микрокалькуляторов (К145ИП12 и К145ИП12Б - Б3-18М; К145ИП12А - Б3-25А и др.).

Содержит 12 тысяч интегральных элементов, соединенных с помощью 25 тысяч соединительных линий. Размер кристалла - 5х5,2 мм.

Собственно, это немного переработанная К145ИП7 в плане топологии и технологии. Уменьшили число "лишних" портов с открытым стоком, переместили знаки совмещения и контроля, заново проложили некоторые проводники, поменяли форму контактных площадок. Должно быть, прошивку вообще не меняли (глюки остались те же), но если и меняли, то лишь перебрав линии вывода-ввода.

Производители - "Электронприбор" (Фрязино), "Биллур" (Гянджа, Азербайджан) и "Эльтав" (бывш. "Эльдаг"), г.Махачкала.

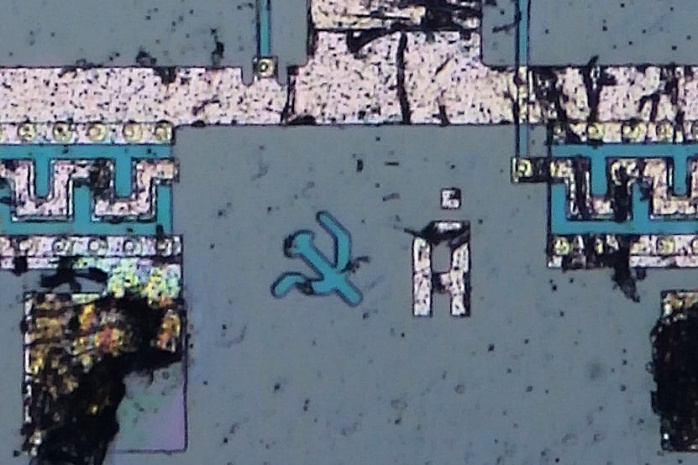

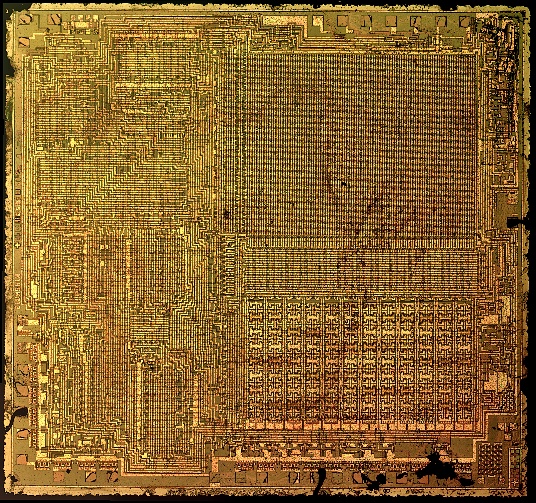

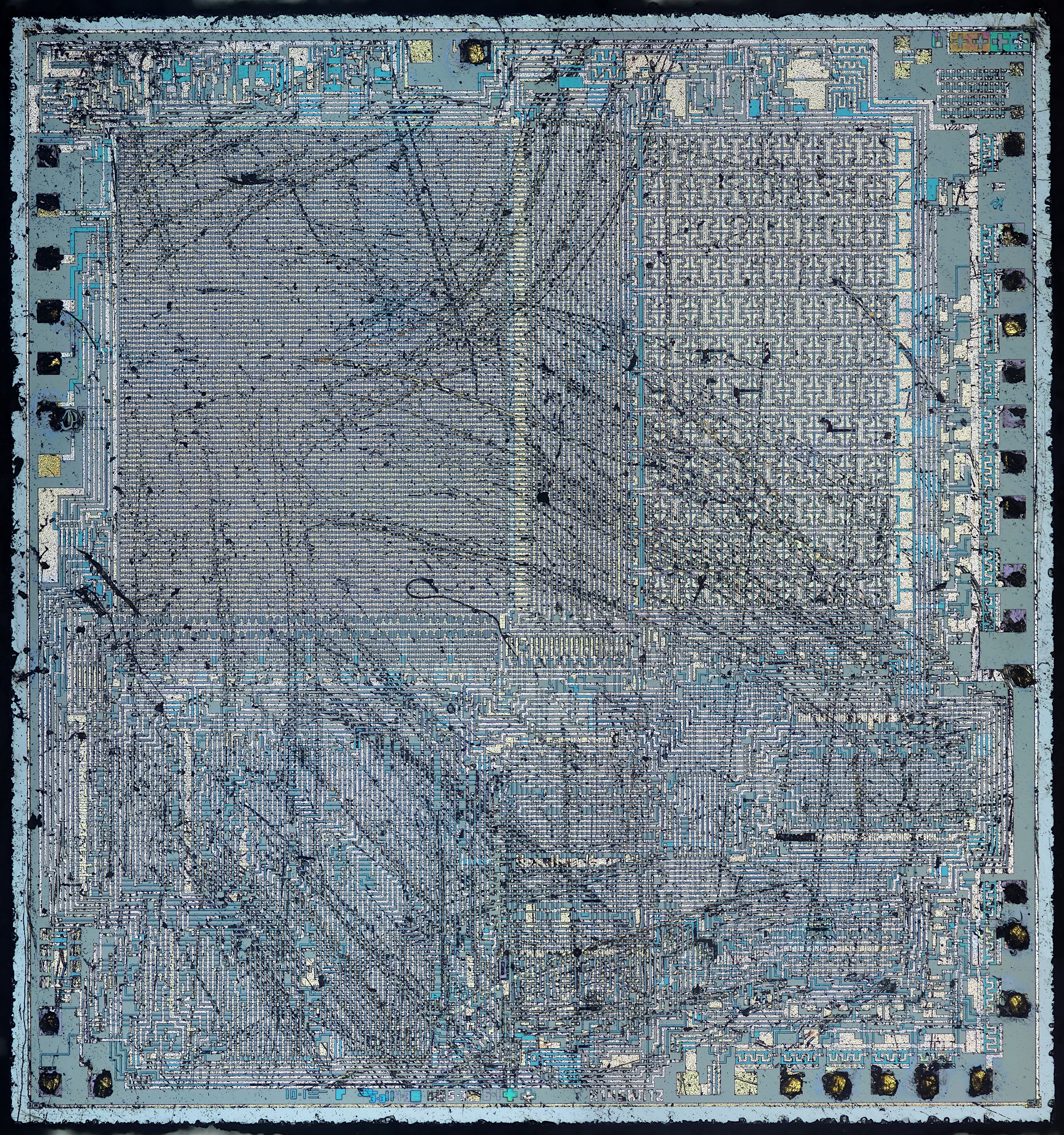

А вот её внутренности (по ссылке полноразмер 28 МБ) :

(фото с форума "Портативное ретрорадио")

(фото с форума Радиокартинки)
