1095ая серия

В серию входят ровно две КМОП-микросхемы, предназначенные для работы в электронных счетчиках электроэнергии.

Производитель - "КРЛЗ-Восход" (г.Калуга).

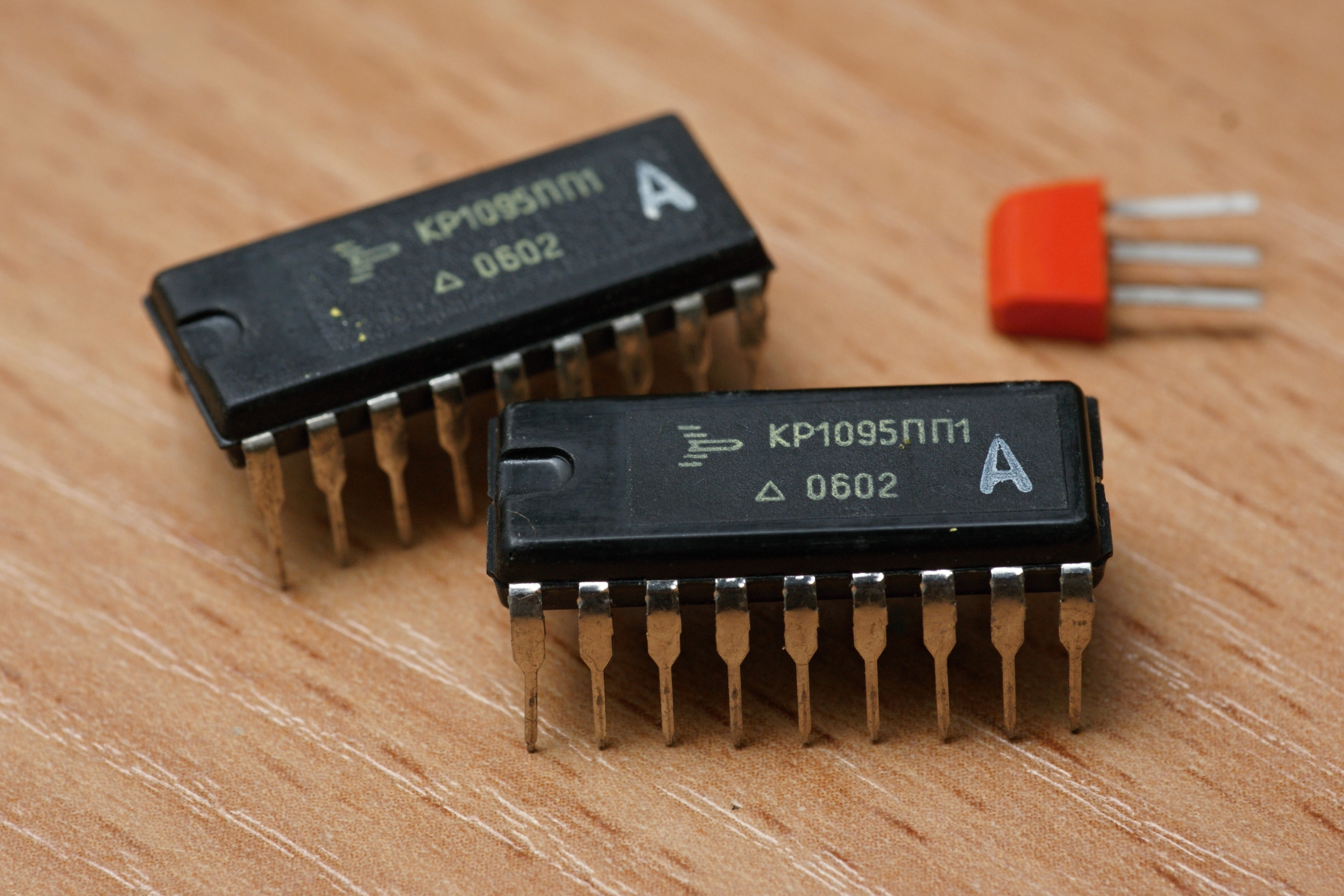

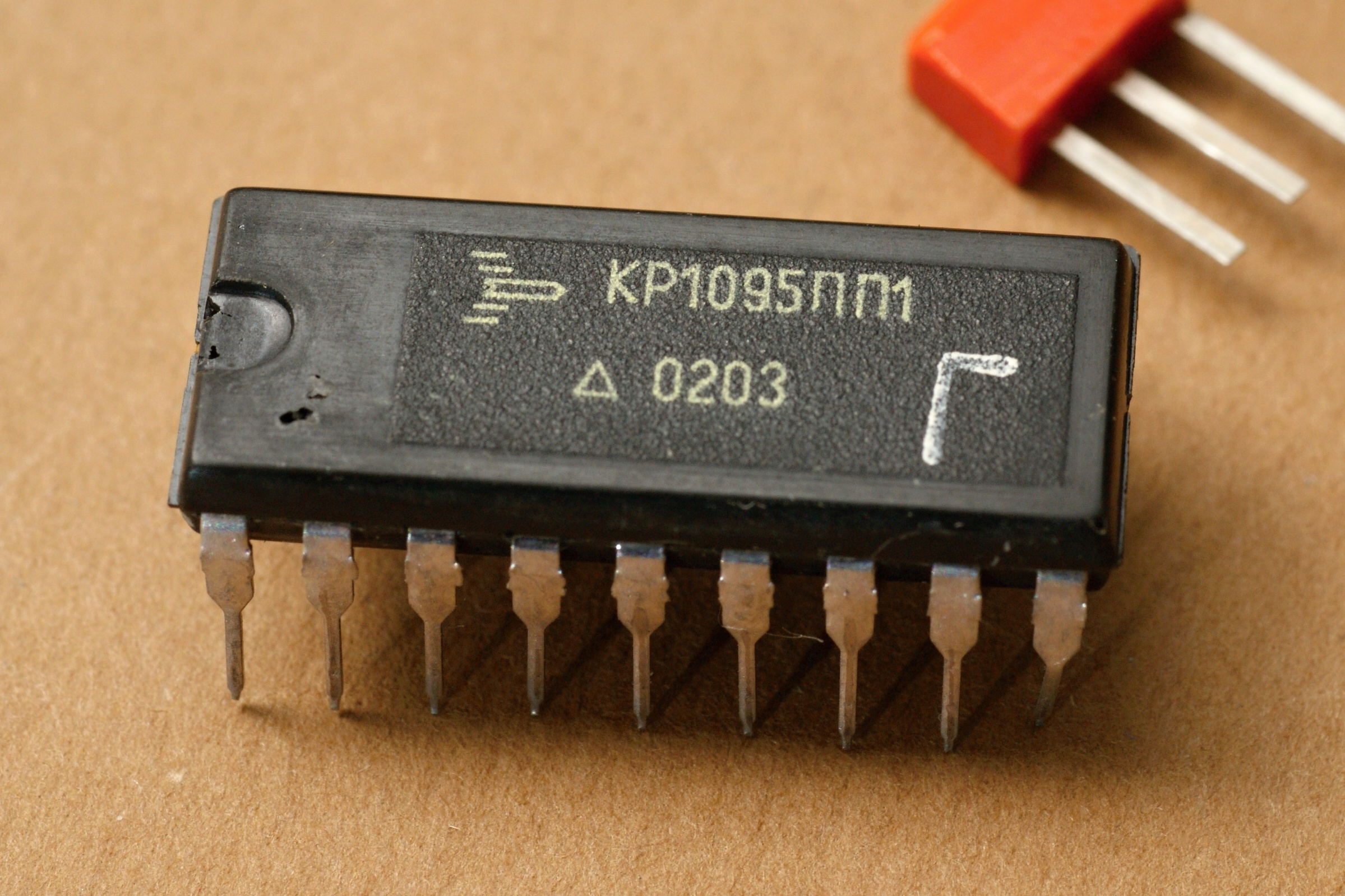

КР1095ПП1, КР1095ПП1А, КР1095ПП1Г

БИС преобразователя мощности переменного тока промышленной частоты (50 Гц или 60 Гц) в частоту импульсов. Собственно, это та же МС-ПП1, только в более традиционном корпусе.

Изготовитель рекомендует использовать ИМС для счетчиков активной и реактивной мощности класса точности 0,1...1%, а при специальном отборе - 0,2% и даже образцовых. Основными ее недостатками являются повышенное потребление (7-10 мА) и отсутствие выхода модуля мощности.

В микросхеме используется принцип импульсного перемножения двух сигналов на основе широтно-импульсной и амплитудно-импульсной модуляции входных сигналов, пропорциональных мгновенным значениям напряжения и тока.

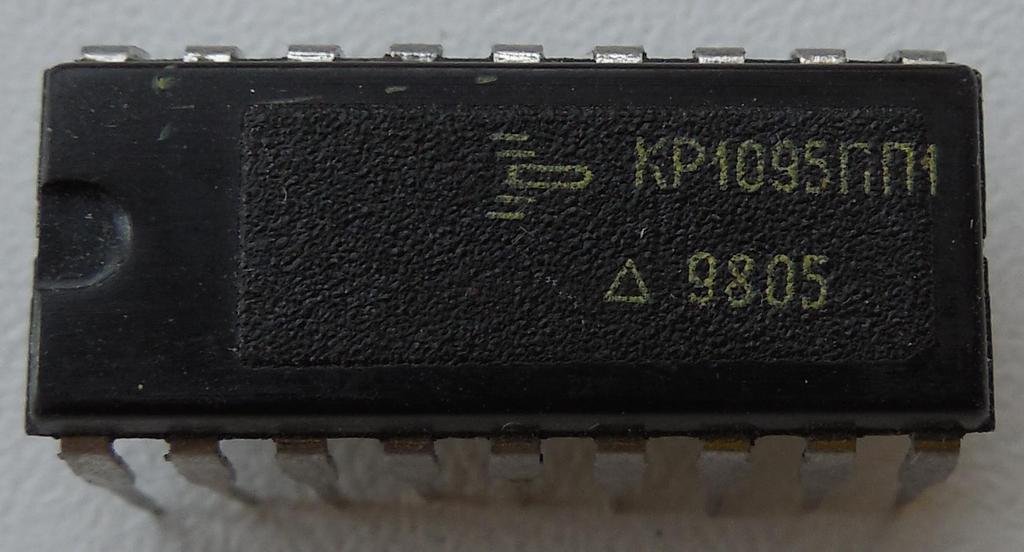

Ранние версии, прошлого века, не разбраковывались по параметрам на группы:


(фото с форума Портативное ретрорадио)
