МС-хх серия

Набор гибридных схем для бытовой радиоэлектронной аппаратуры - видеомагнитофонов, телевизоров, приемников и т.п. Близка к 224ой серии. Производитель - "Восход", г.Калуга.

МС-1.1 МС-2.1 МС-АП1 МС-ГС МС-ПП1 МС-УЛ1А МС-УН1 МС-УП1 МС-УТ1 МС-ХА2
МС-1.2 МС-2.2 МС-АР МС-КЗВ МС-УН2 МС-УП4
МС-1.3 МС-2.3
МС-1.4 МС-2.5
МС-1.5 МС-2.4
МС-1.6 МС-2.5
МС-1.7 МС-2.6
МС-1.11 МС-2.7
МС-1.13 МС-2.8
МС-1.14 МС-2.9
МС-2.10
МС-2.11

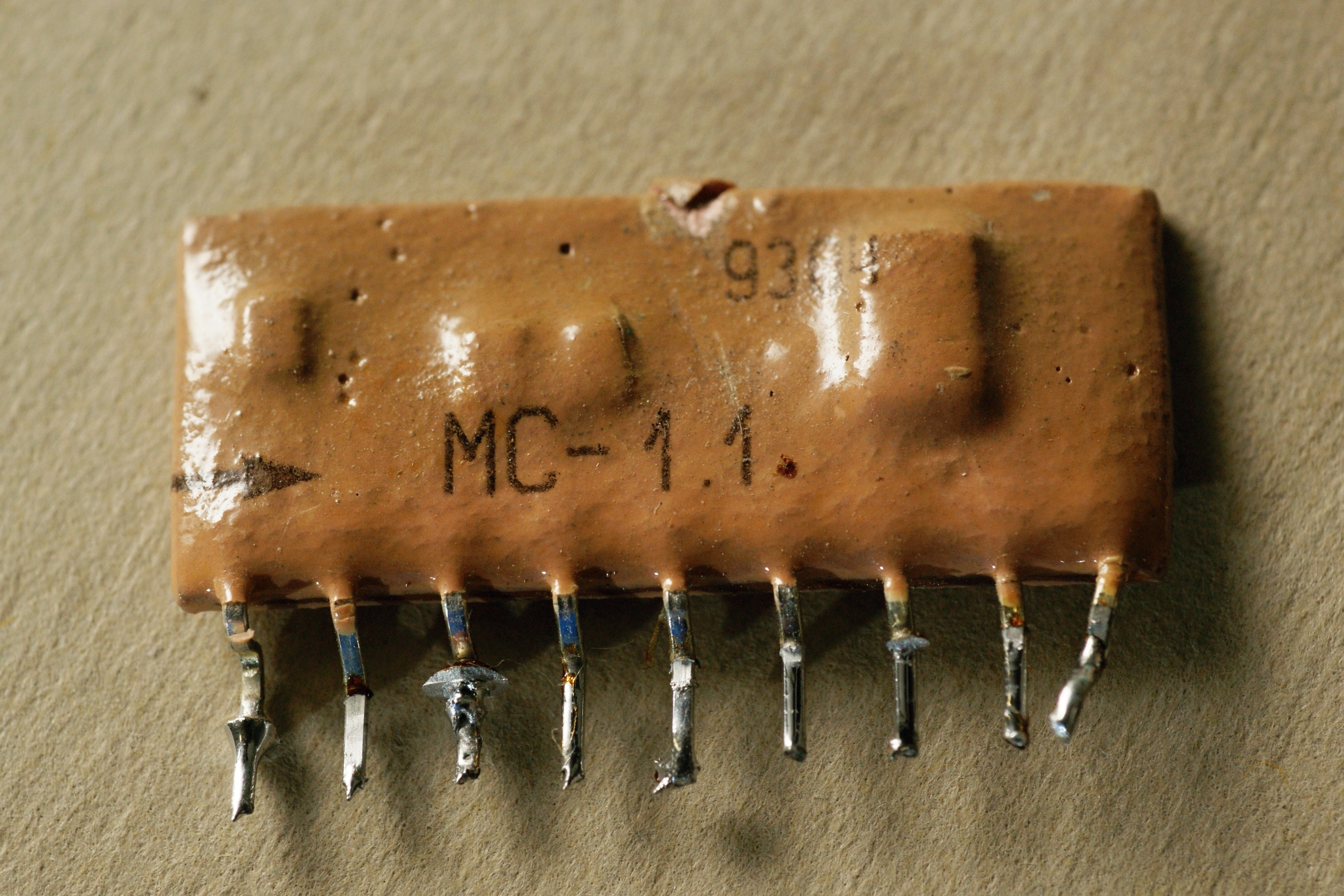

МС-1.1

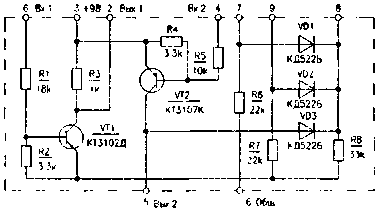

Микросборка ограничителя уровня. Применялась для обеспечения необходимого подъёма уровня верхних частот видеосигнала перед подачей его на частотный модулятор и регулируемого ограничения уровня пиков "чёрного" в канале яркости бытовых видеомагнитофонов "Электроника ВМ-18", "Электроника ВМ-32".

Справочные данные на неё.

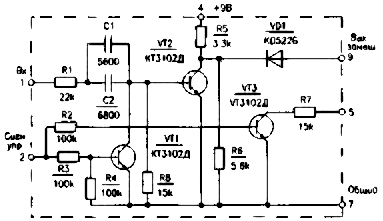

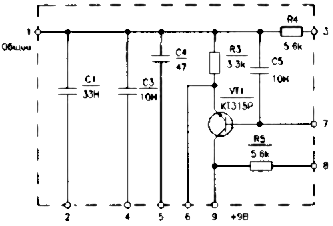

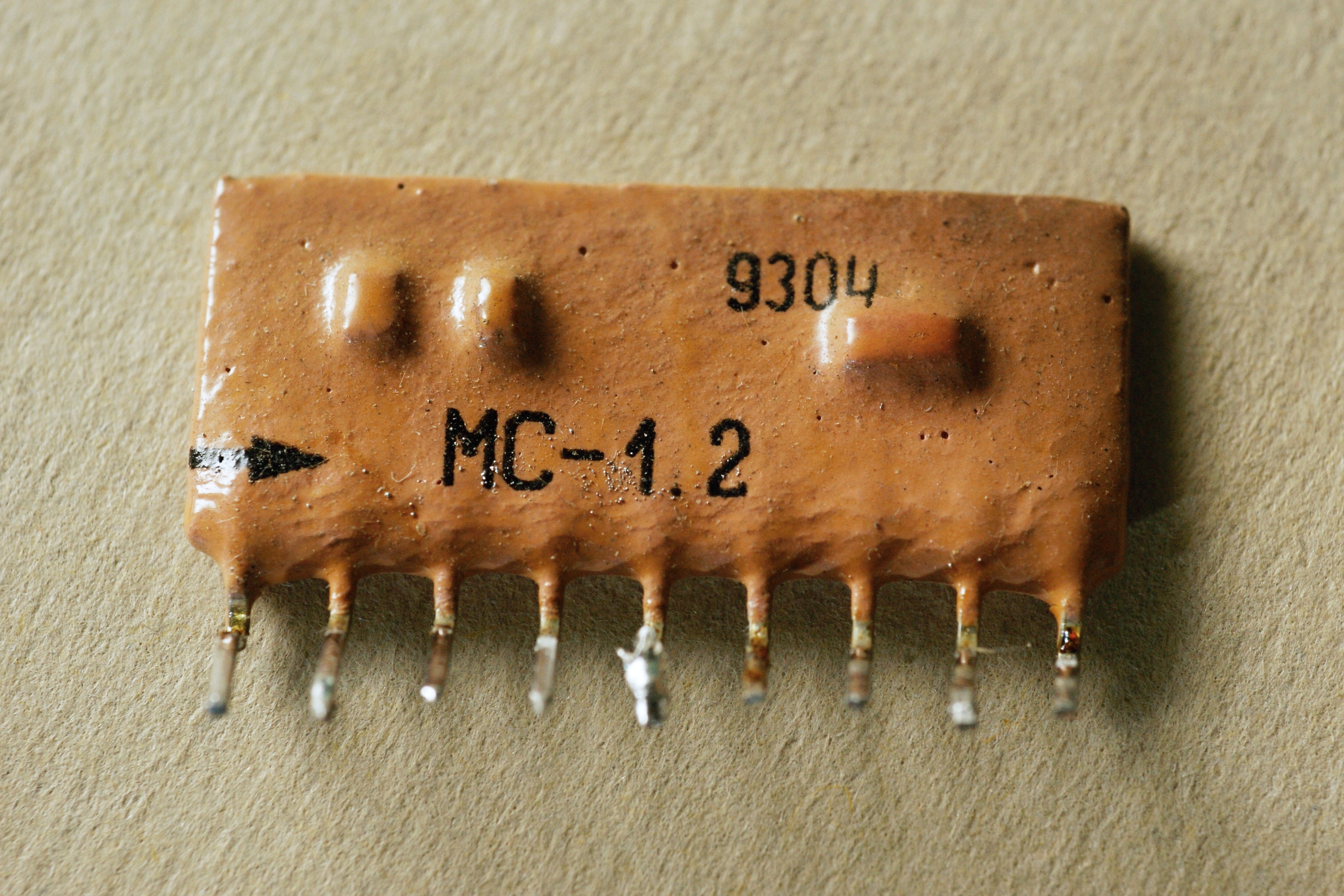

МС-1.2

Микросборка МС-1.2 - корректор, применялась для нелинейной коррекции видеосигнала при записи в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

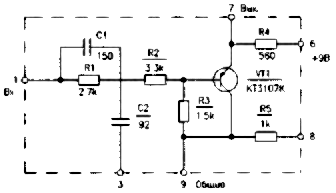

Схема представляет собой простой транзисторный каскад на КТ3107Ж (позднее замененном на К724КТ6-3) с цепями частотной коррекции. Справочные данные на неё.

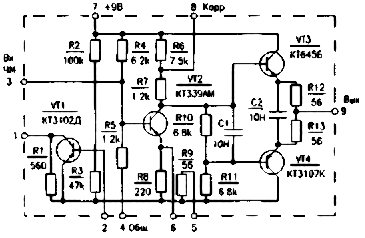

МС-1.3

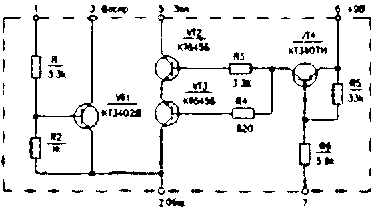

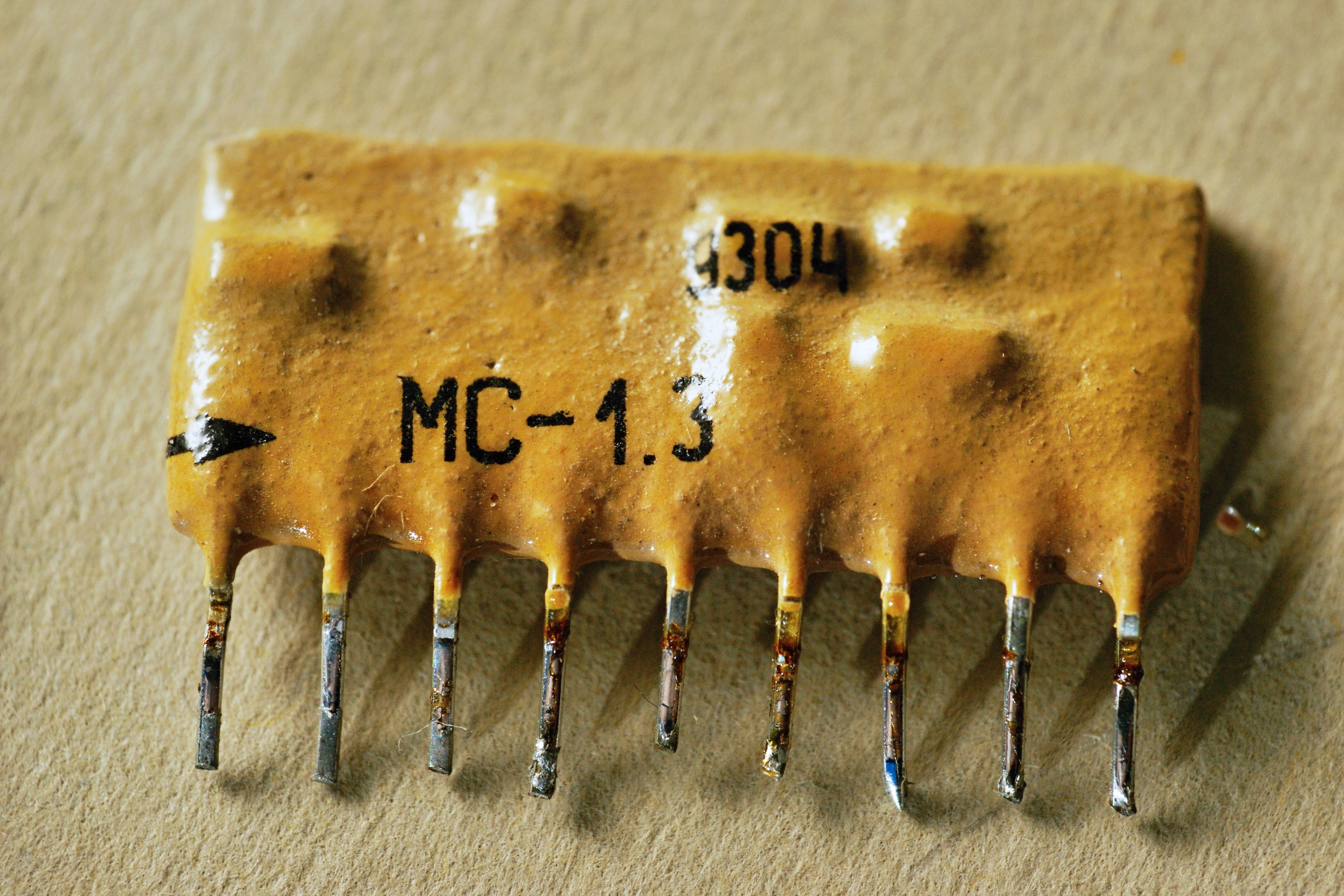

Микросборка МС-1.3 - усилитель тока. Применялась для усиления по мощности частотномодулированного сигнала яркости перед подачей сигналов на видеоголовки; суммирования ЧМ сигнала яркости и преобразованного сигнала цветности; формирования АЧХ, обеспечивающей постоянство тока записи в полосе девиации ЧМ сигнала, в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

Она также модернизировалась в ходе производства - транзисторы КТ3102/КТ645 и КТ339 были заменены на К724КТ8-3 и К724КТ9-3 соответственно. Справочные данные на неё.

МС-1.4

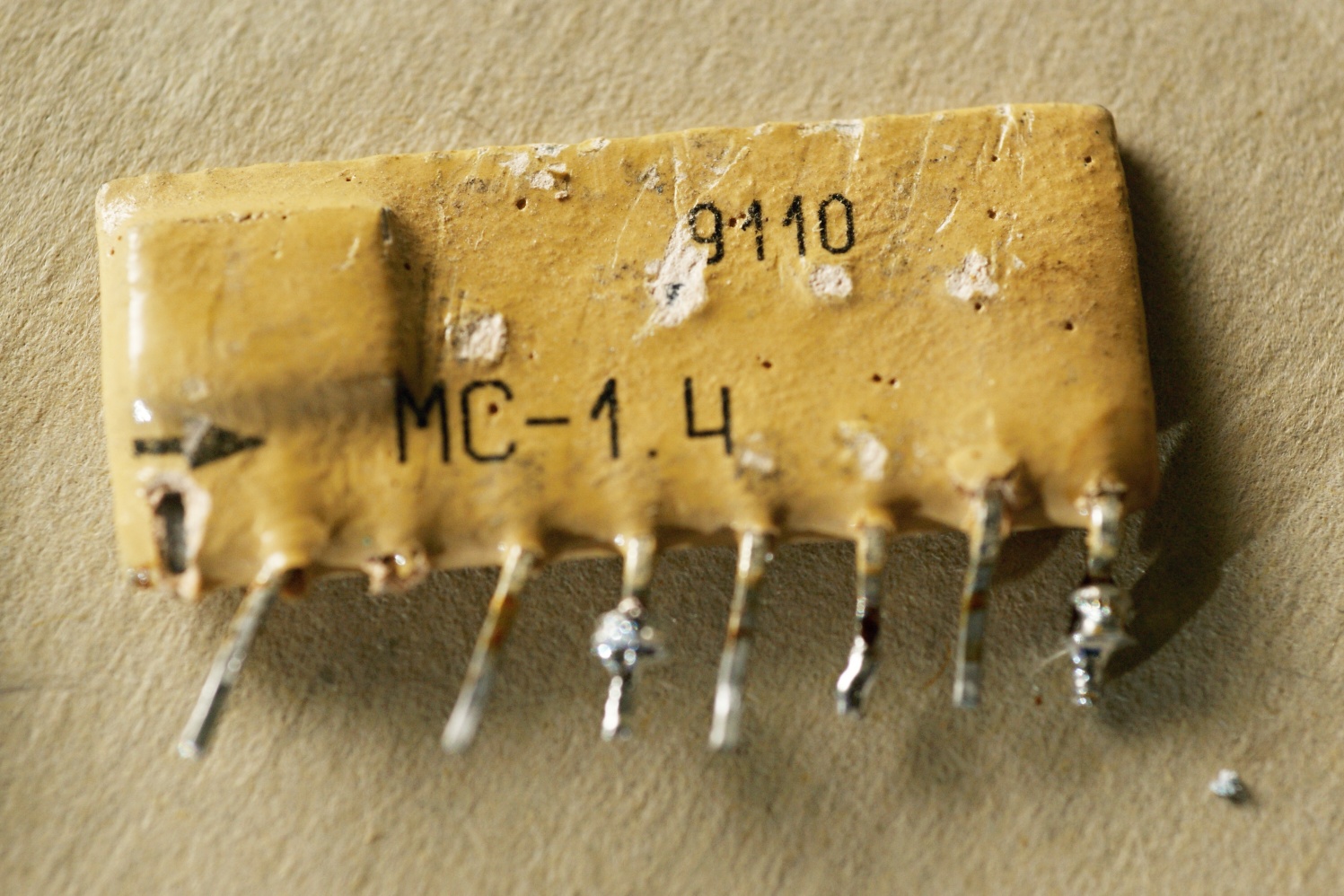

Микросборка МС-1.4 - модуль кадрового импульса, применялась для выдачи по сигналу управления кадрового замещающего импульса и формирования его из опорного сигнала частоты 50Гц в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

Справочные данные на неё.

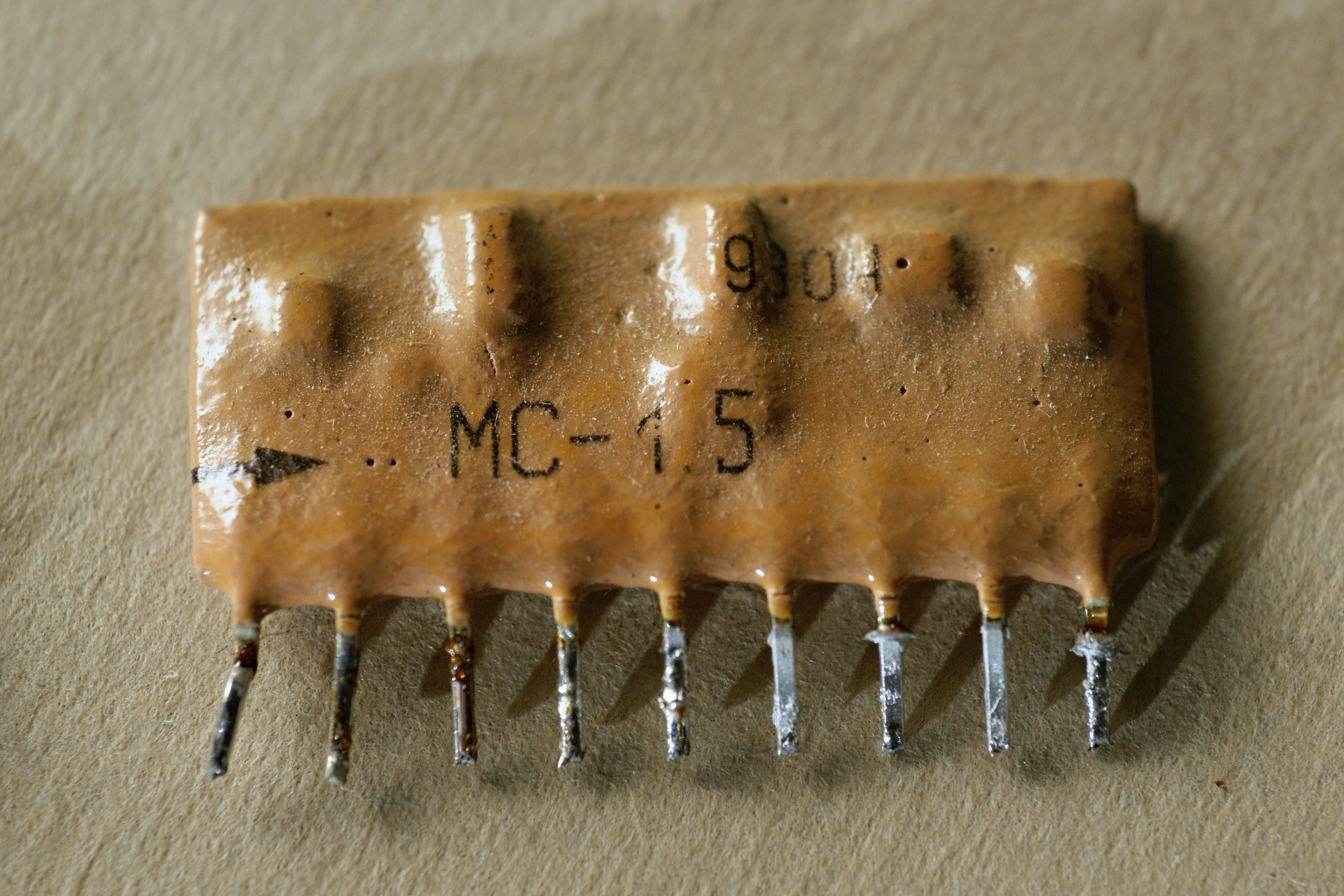

МС-1.5

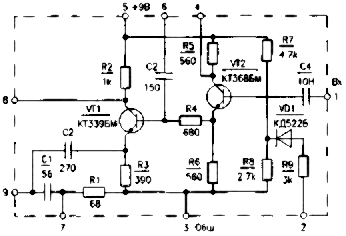

Модуль фазовой коррекции. Микросборка использовалась для выравнивания фаз воспроизводимых с магнитной ленты частотномодулированных сигналов в бытовых видеомагнитофонах "Электроника ВМ-18" и "Электроника ВМ-32".

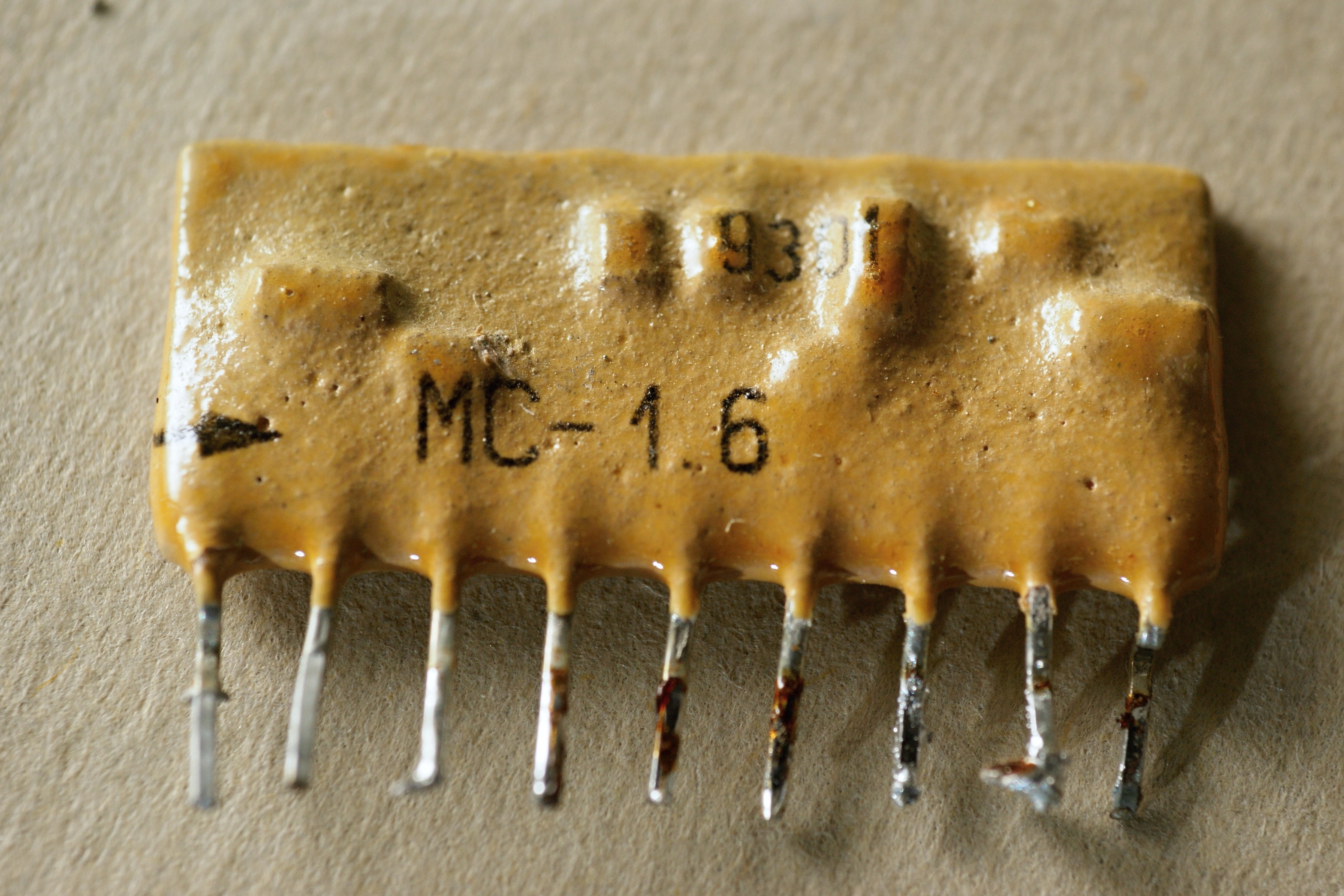

МС-1.6

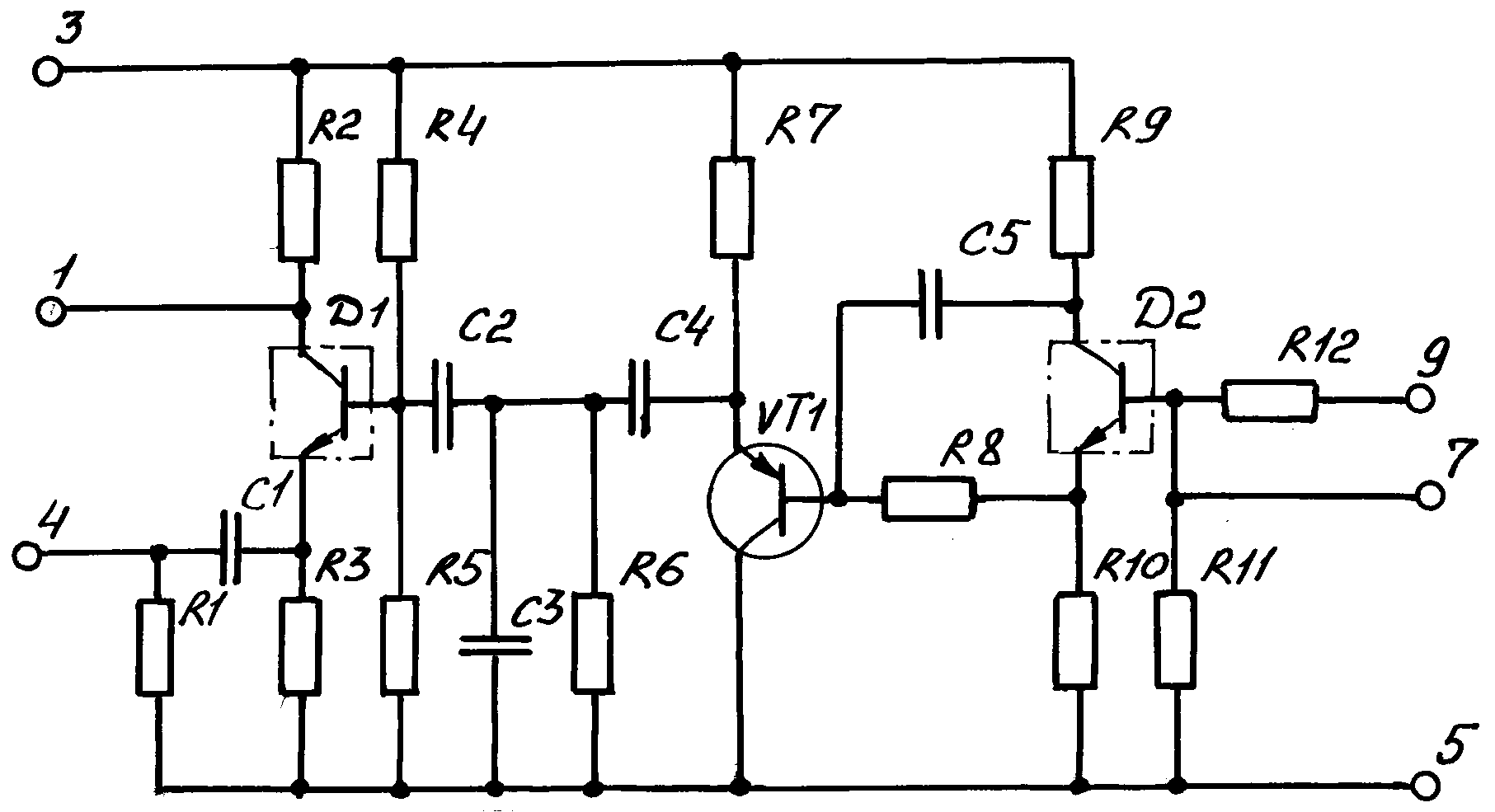

Фильтр двойного ограничителя. Микросборка использовалась для выделения при воспроизведении сигналов в зоне девиации частот модулированного яркостного сигнала в бытовых видеомагнитофонах "Электроника ВМ-18" и "Электроника ВМ-32".

Справочные данные на неё.

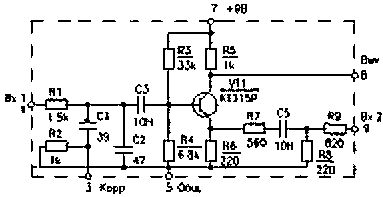

МС-1.7

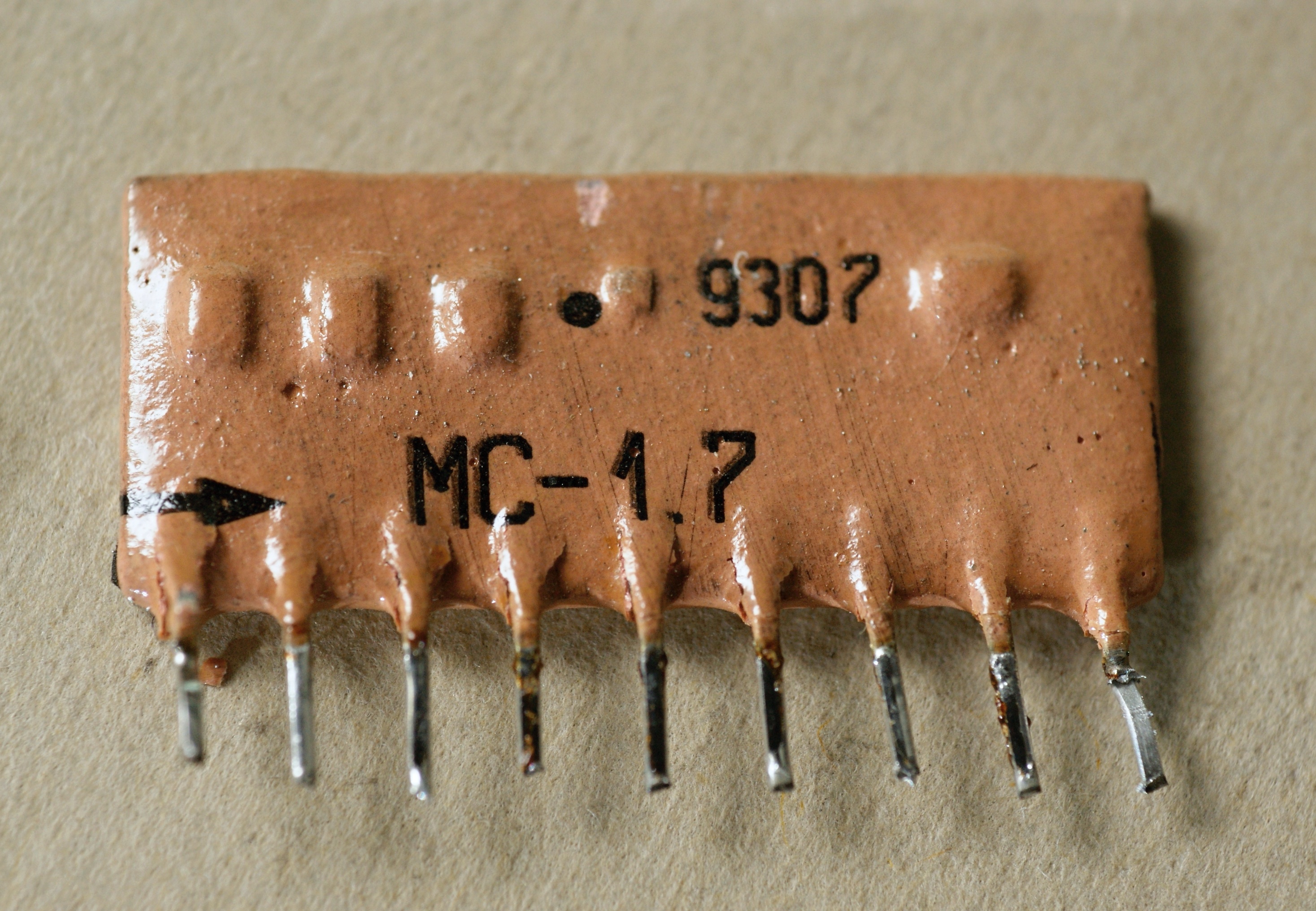

Сумматор двойного ограничителя; применялась для суммирования сигналов, лежащих в полосе девиации частотно-модулированного сигнала яркости, с сигналами нижней боковой полосы, в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

МС-1.11

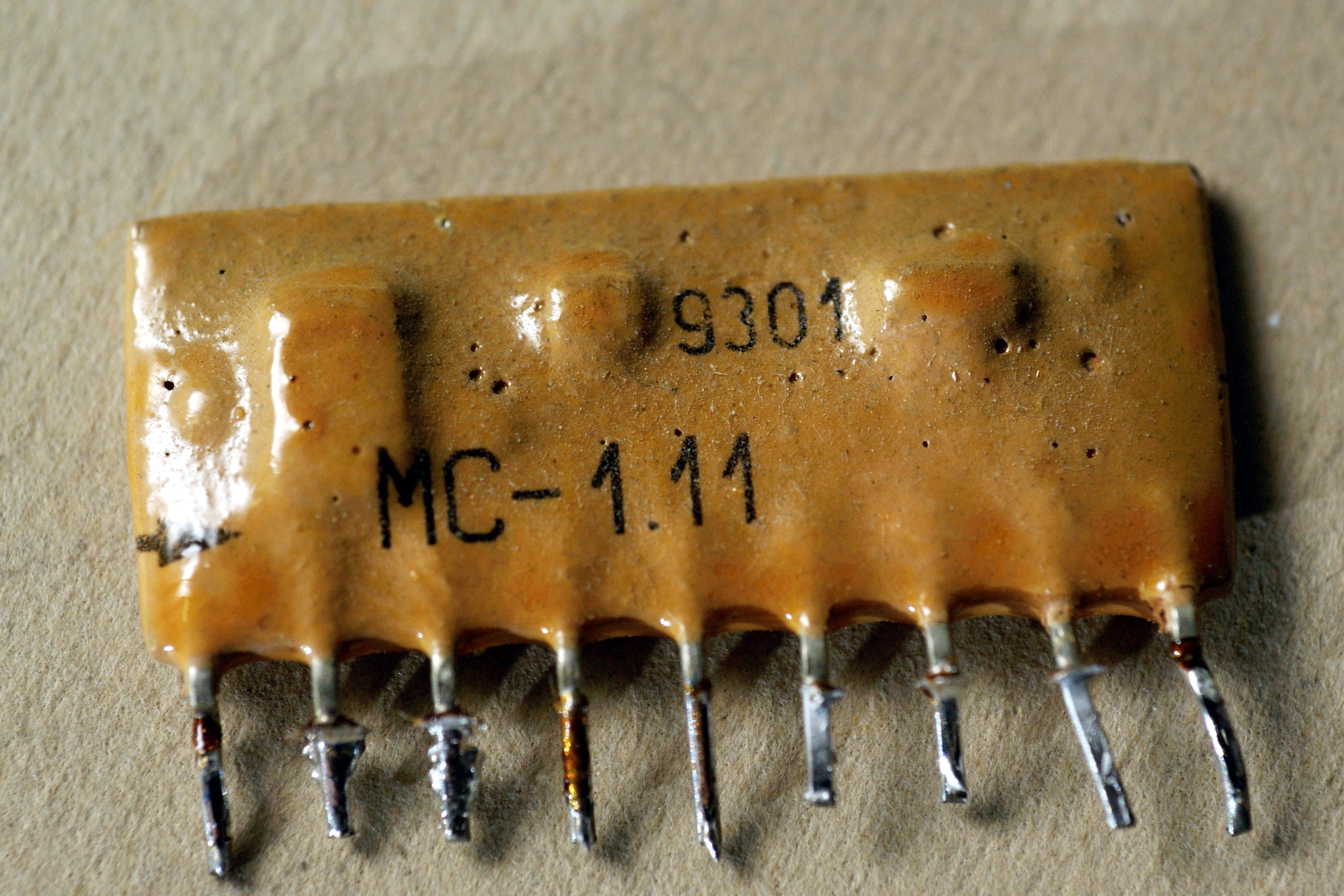

микросборка МС-1.11

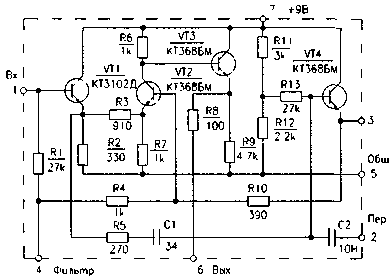

Микросборка МС-1.11 представляет собой шумоподавитель ТВ-сигнала в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

Справочные данные на неё. Как у всех сборок серии, дискретные транзисторы в ходе производства были заменены на кристаллы 724ой серии.

микросборка МС-1.11

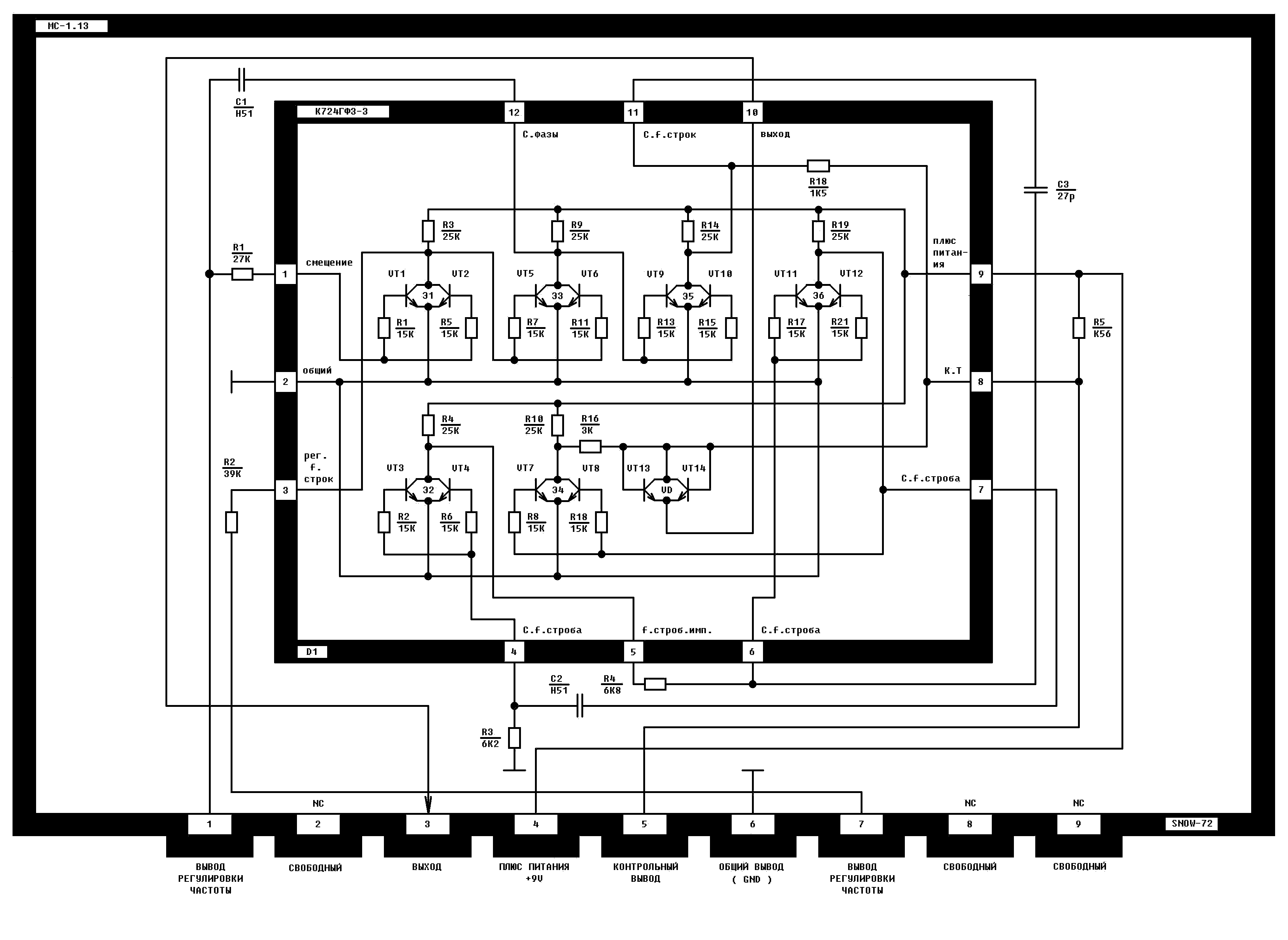

МС-1.13

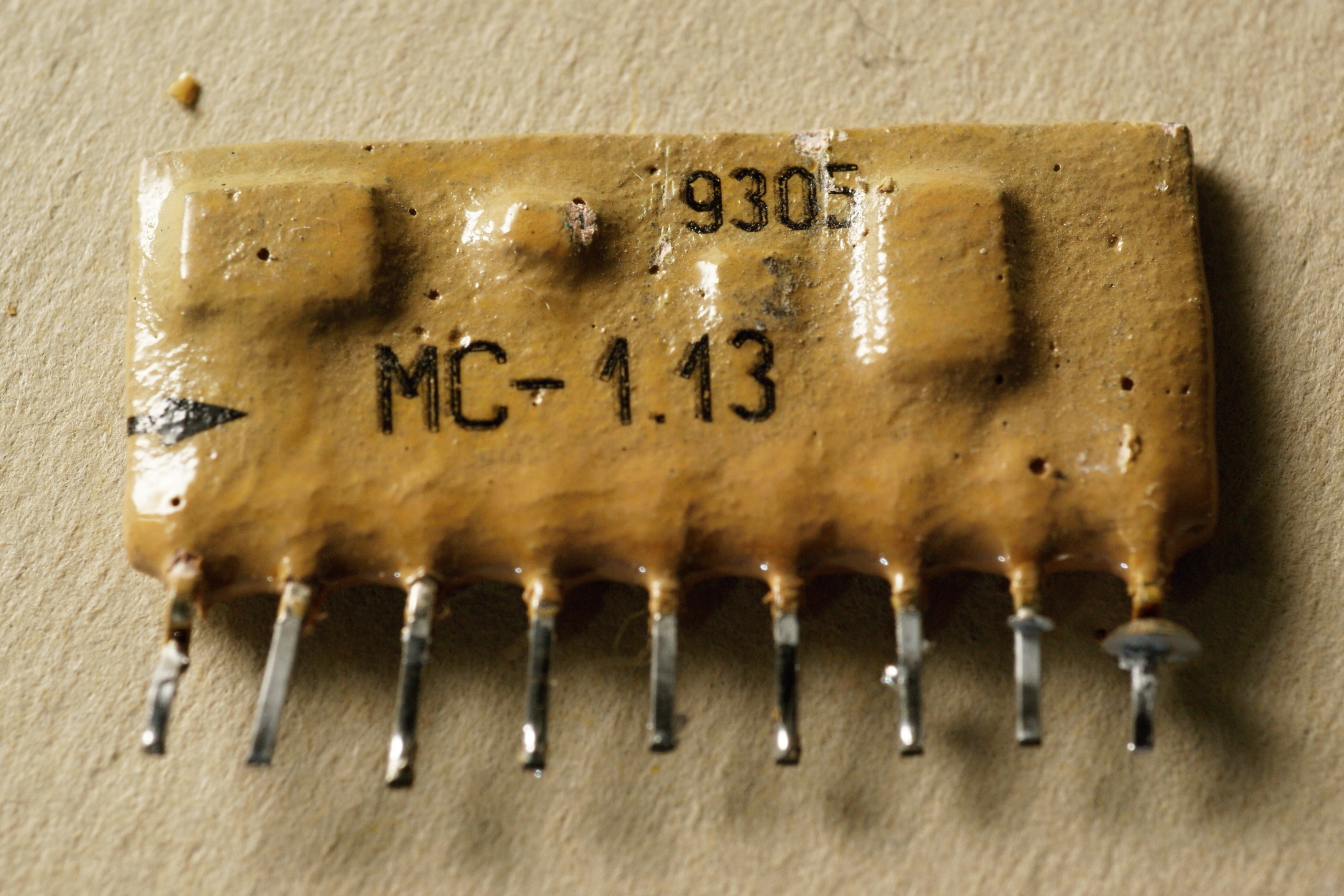

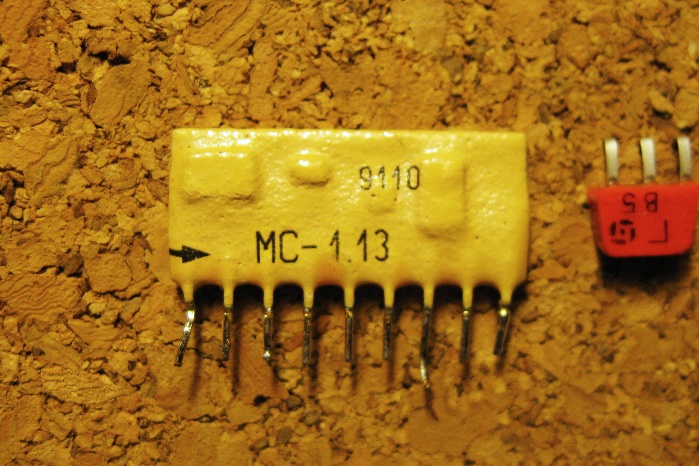

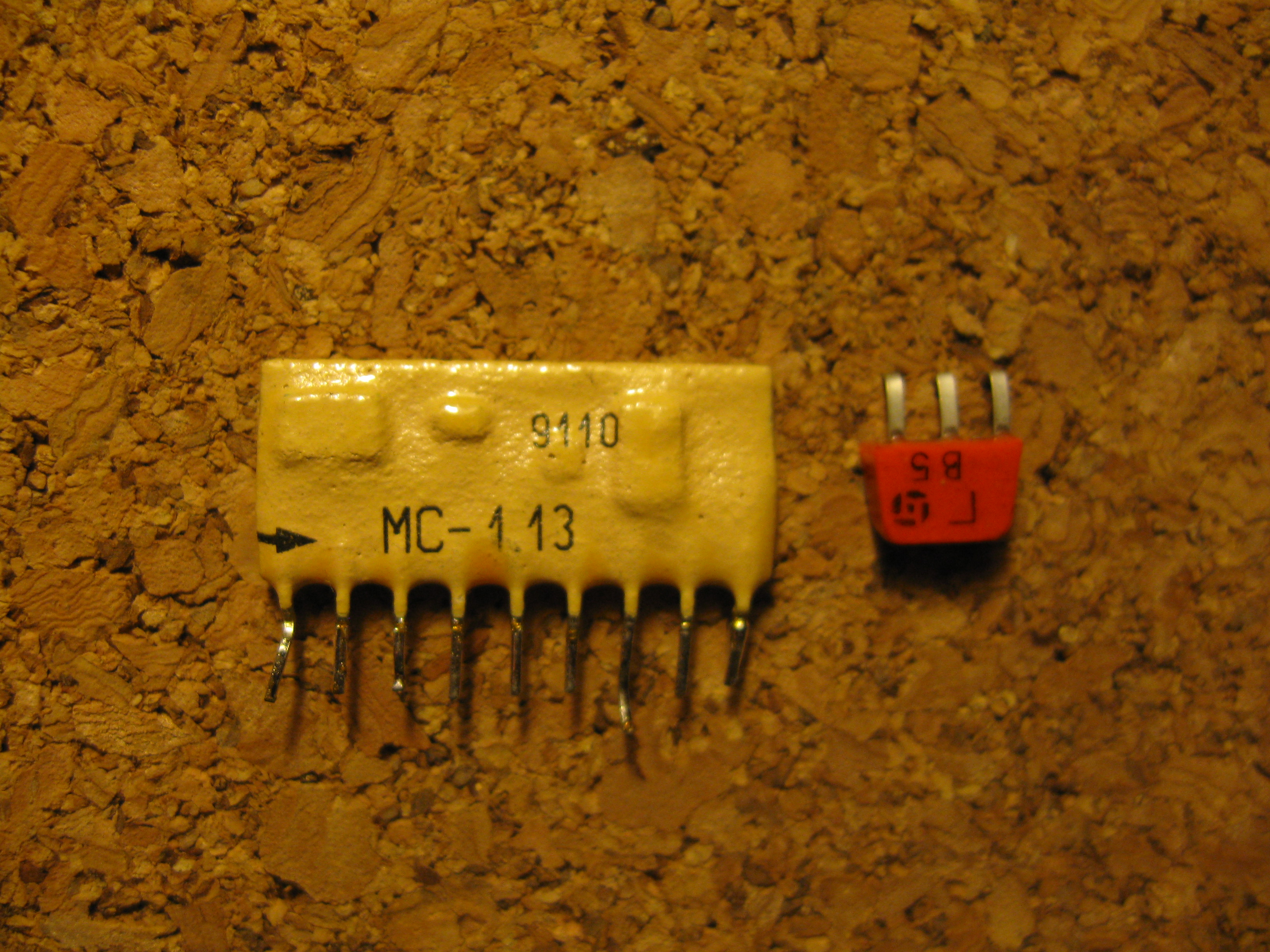

Микросборка МС-1.13 - генератор тест-сигнала. Предназначена для формирования сигнала в виде чёрно-белого перепада, в видеомагнитофоне "Электроника ВМ-32".

Схема реализована на кристалле К724ГФ3-3, с небольшой обвязкой. Справочные данные на неё.


(фото с форума "Портативного ретрорадио")

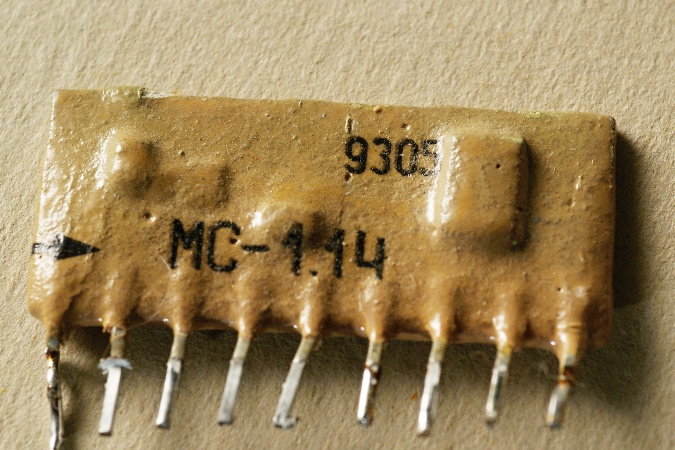

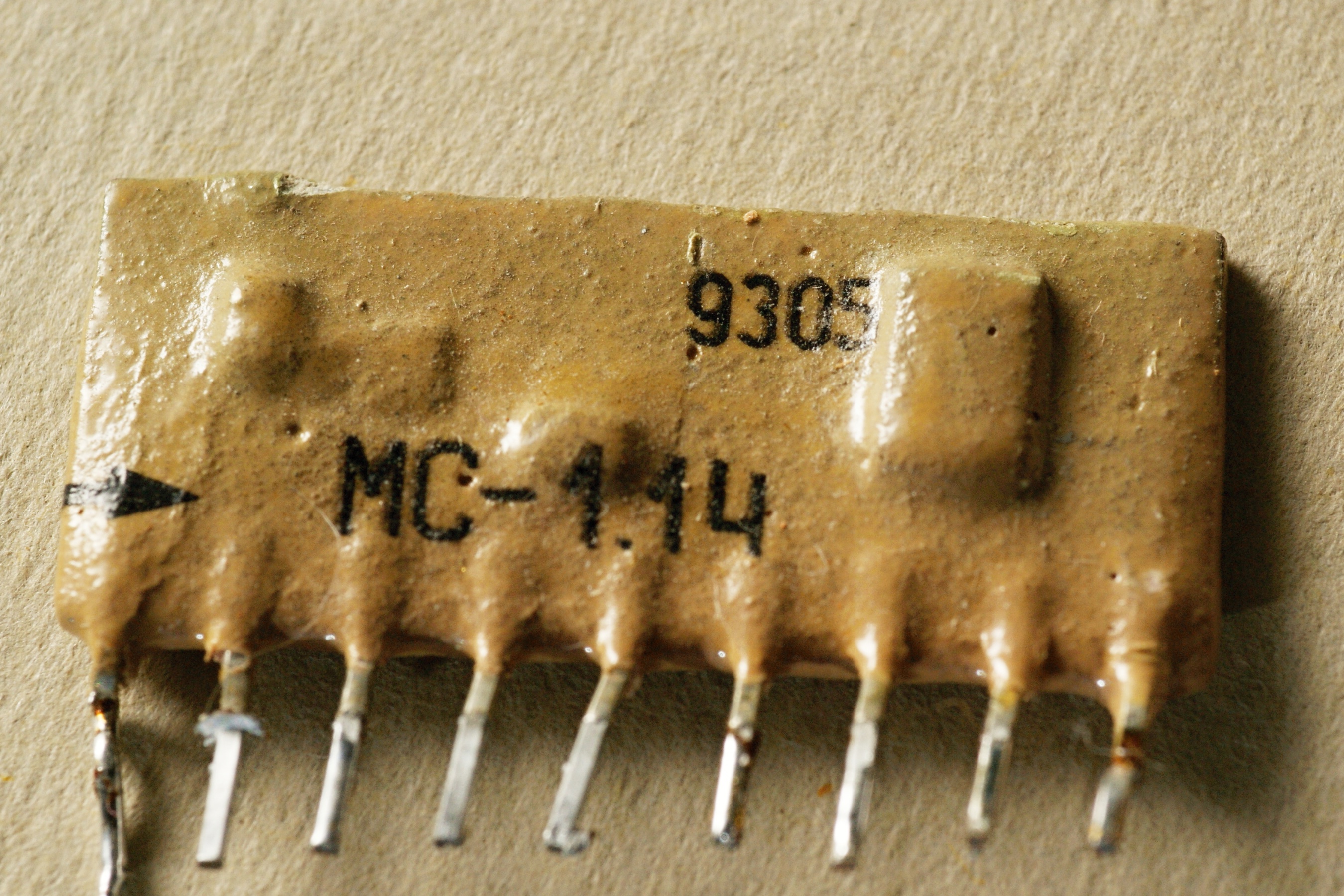

МС-1.14

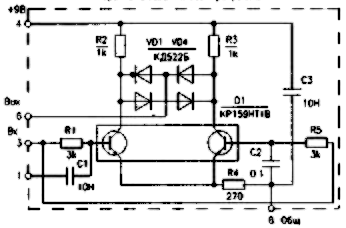

Микросборка МС-1.14 - переключатель полосы пропускания шумоподавителя, из видеомагнитофона "Электроника ВМ-32".

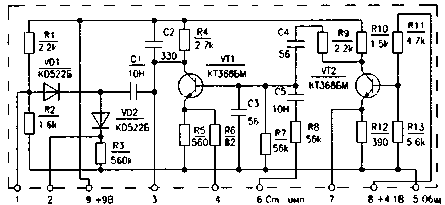

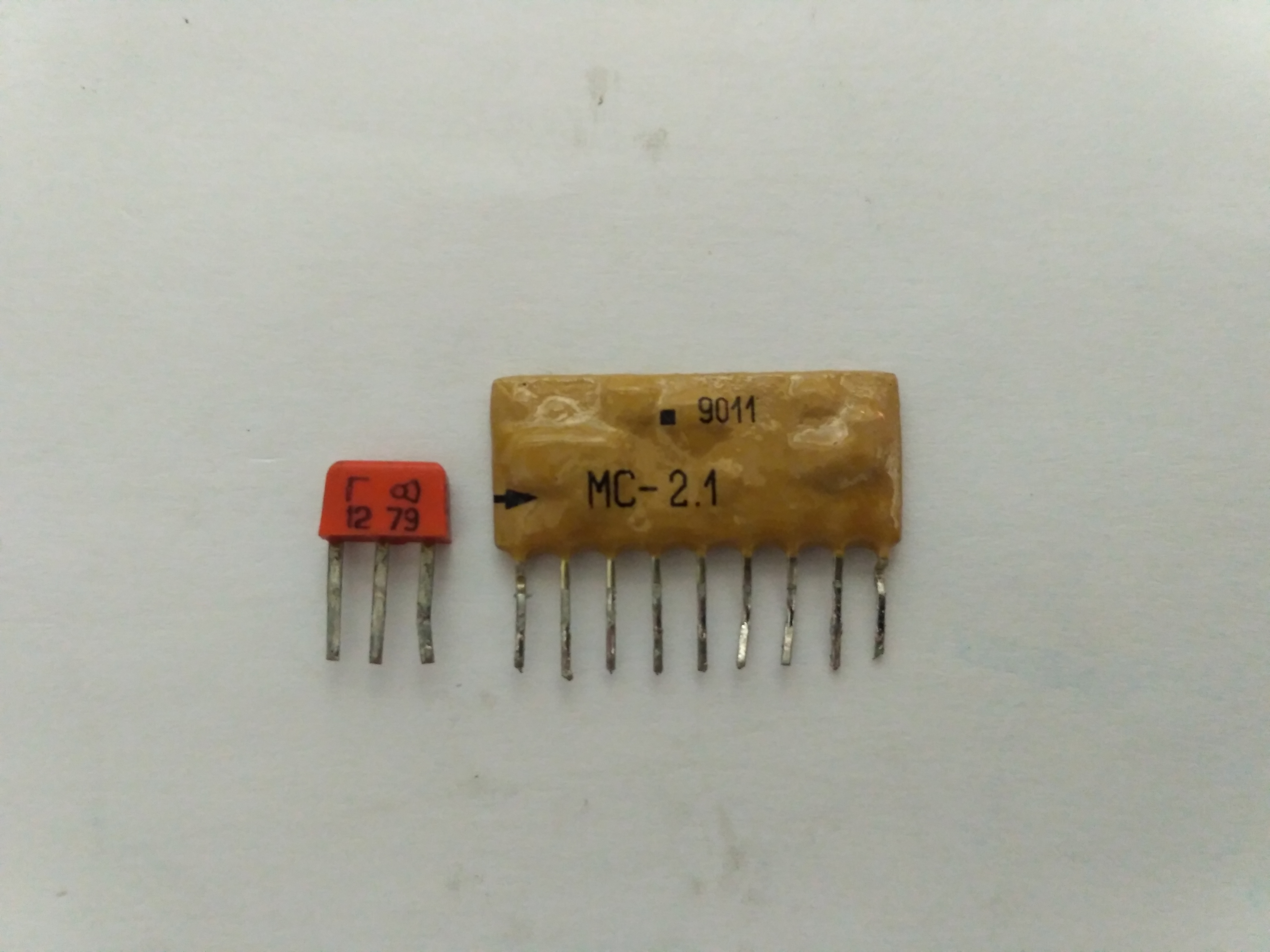

МС-2.1

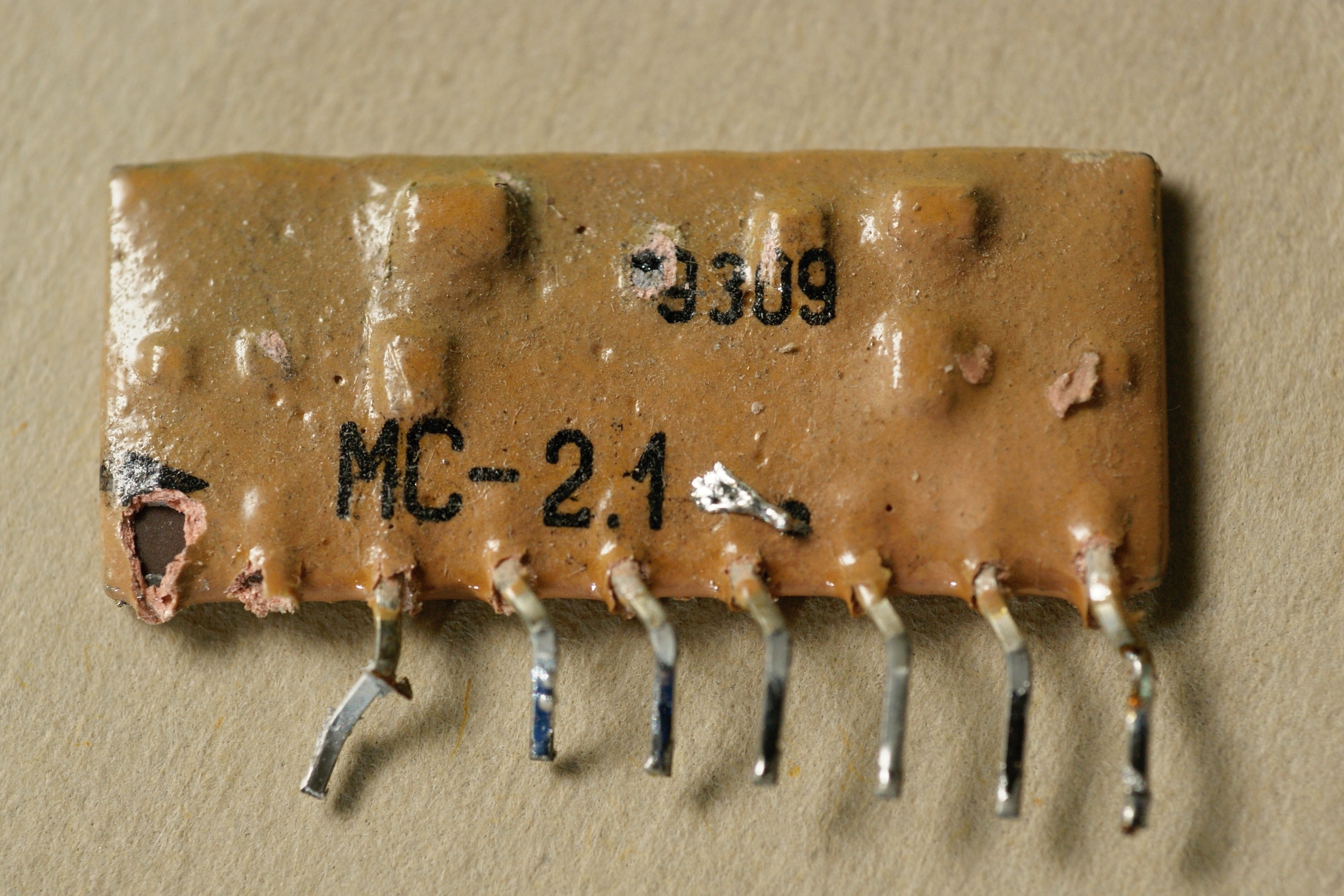

микросборка МС-2.1

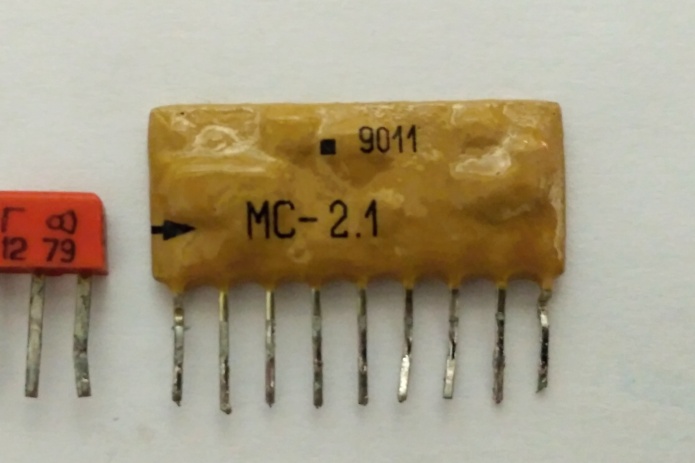

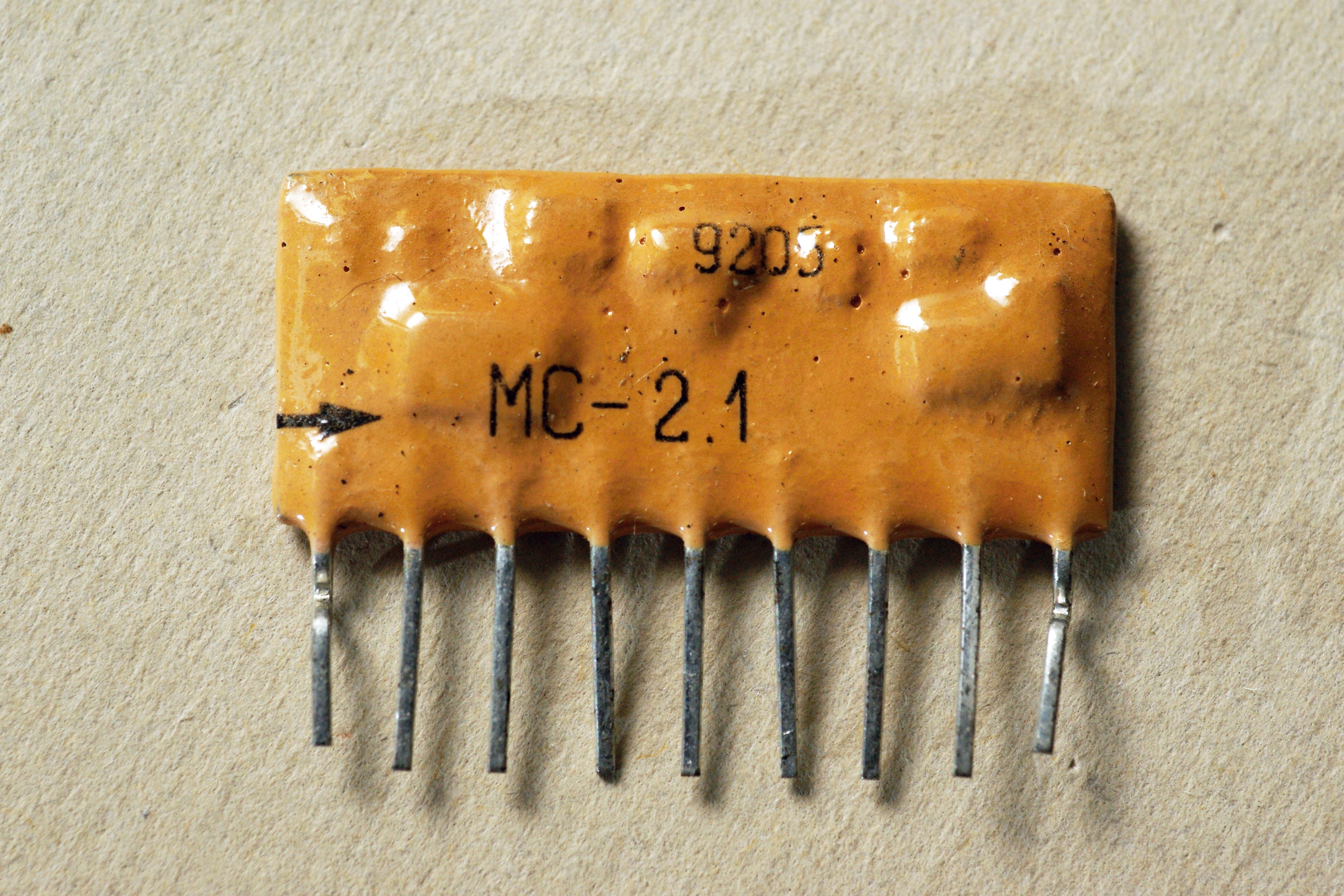

Микросборка МС-2.1 - модуль опознавания PAL в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32". Она вырабатывает сигнал для отключения канала цветности при записи черно-белого ТВ-сигнала.

микросборка МС-2.1

микросборка МС-2.1
(фото Сергея Брылёва)

МС-2.2

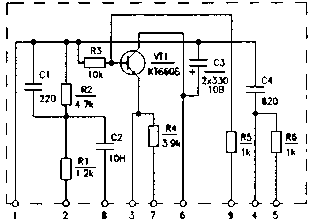

микросборка МС-2.2

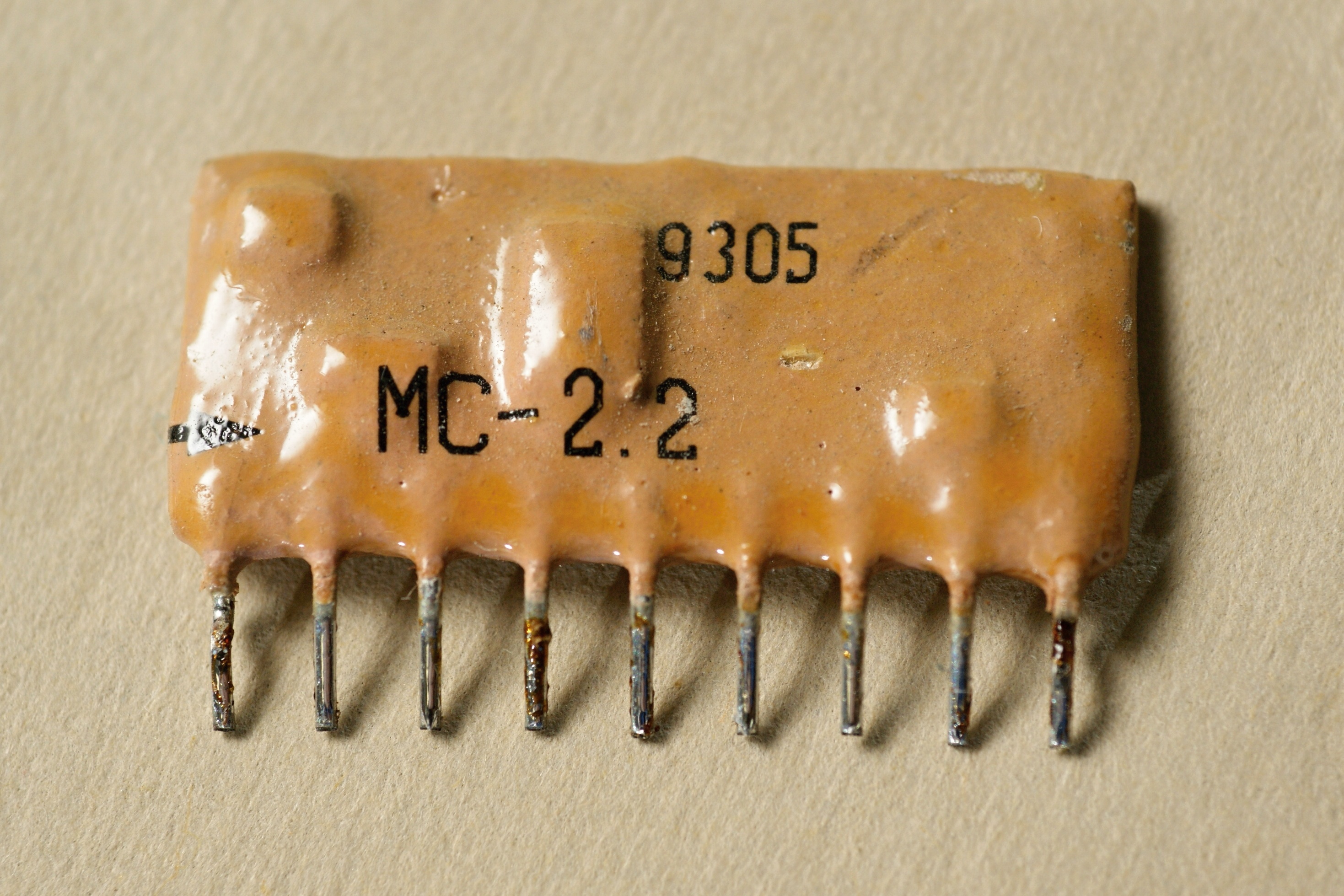

Микросборка МС-2.2 - переключатель режимов PAL/SECAM для управления микросхемой КР1005ХА7 в бытовых видеомагнитофонах "Электроника ВМ-18", "Электроника ВМ-32".

Справочные данные на неё.

микросборка МС-2.2

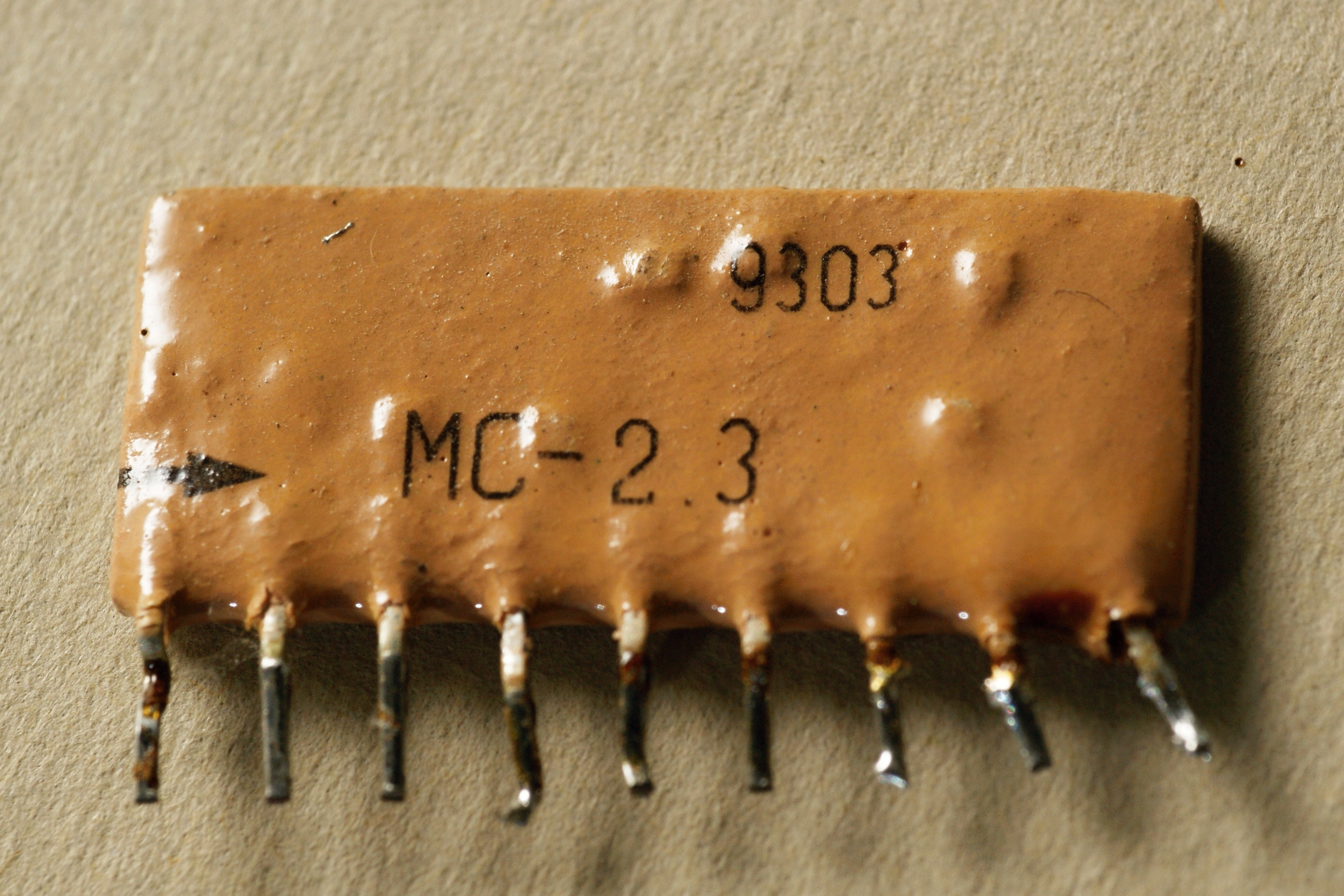

МС-2.3

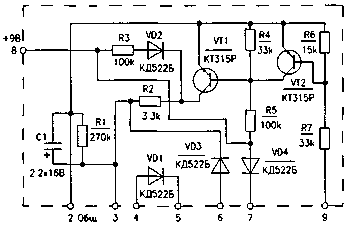

Микросборка МС-2.3 - переключатель режимов работы видеомагнитофона "Электроника ВМ-32".

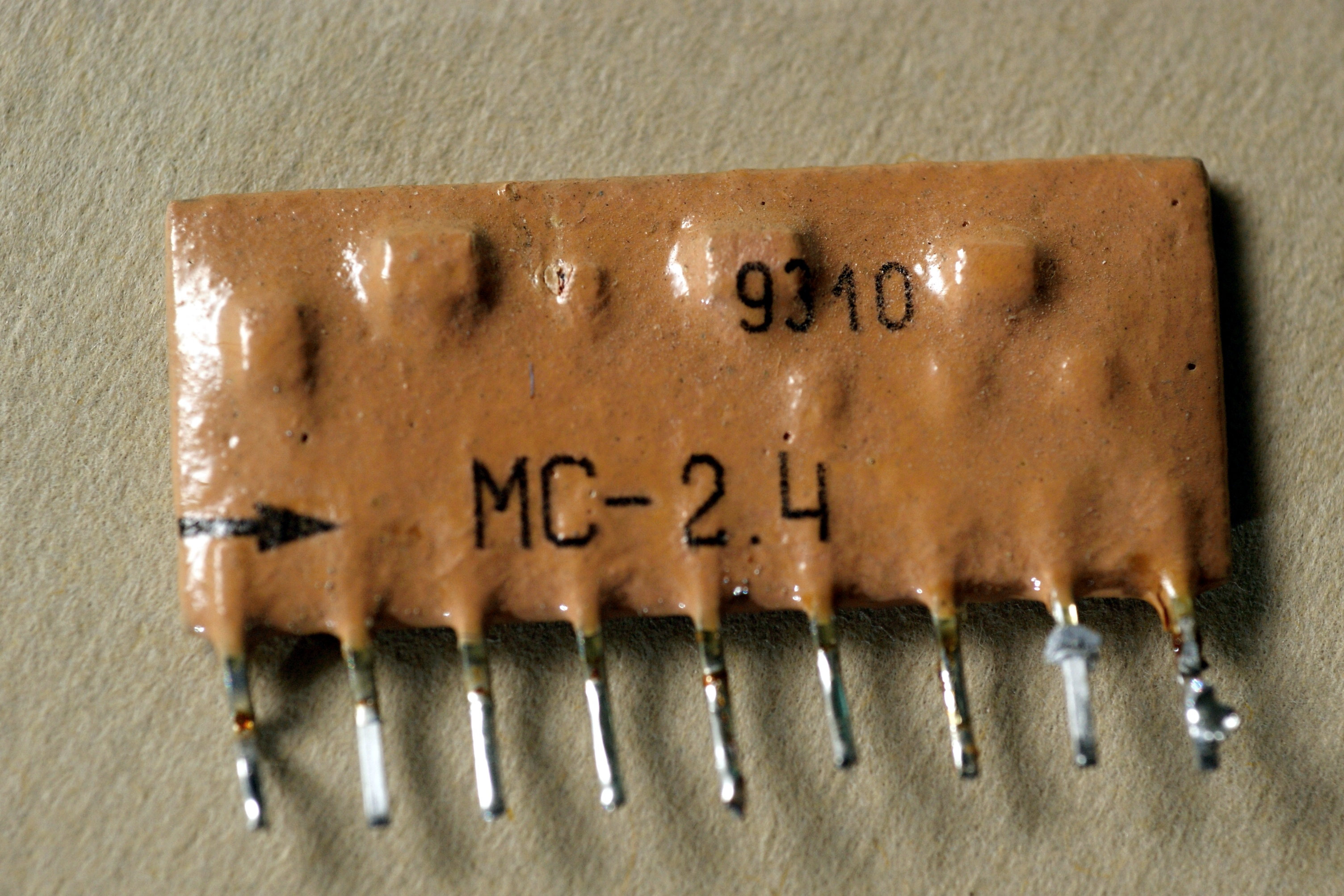

МС-2.4

микросборка МС-2.4

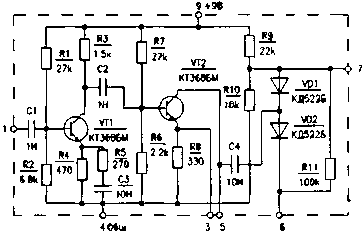

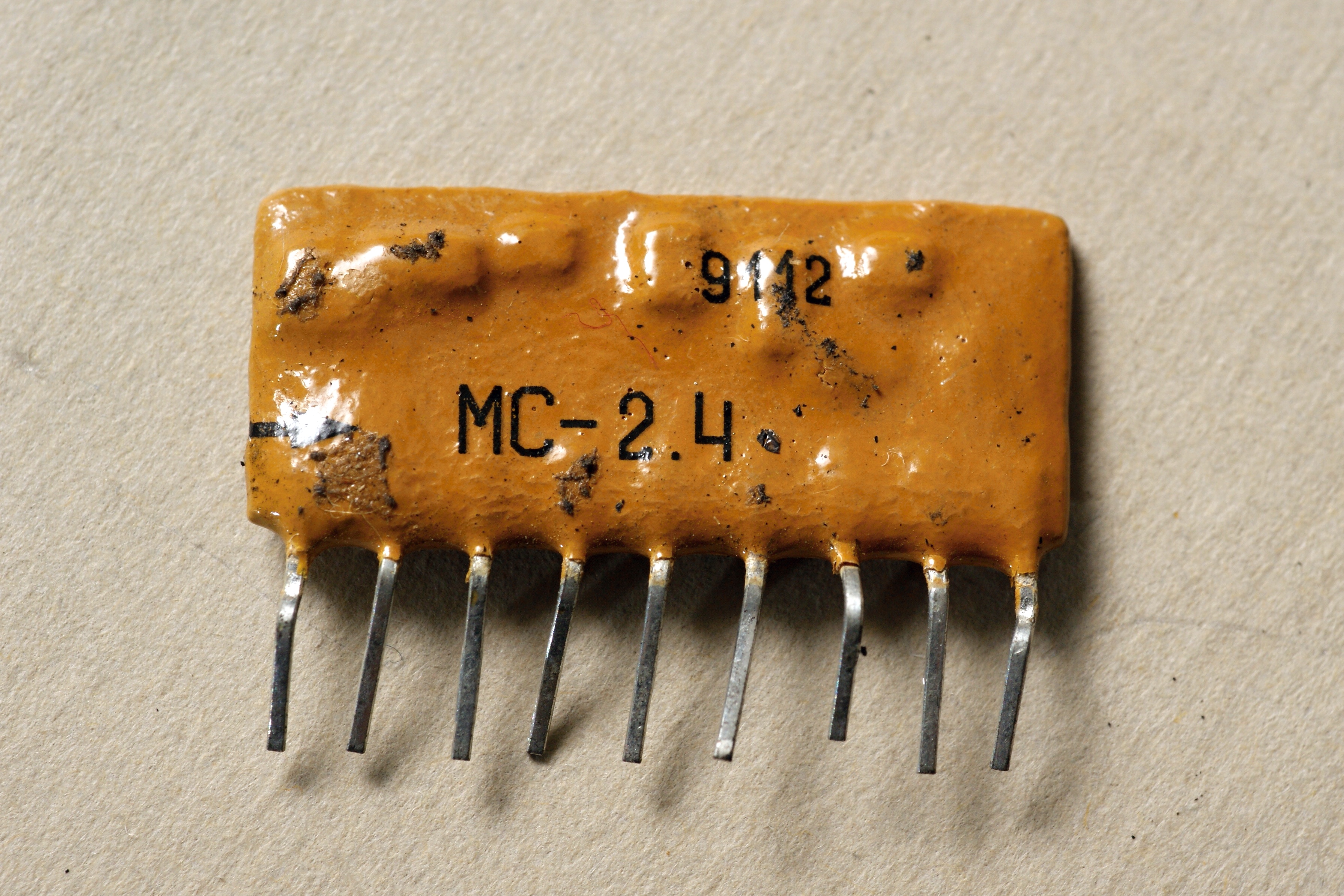

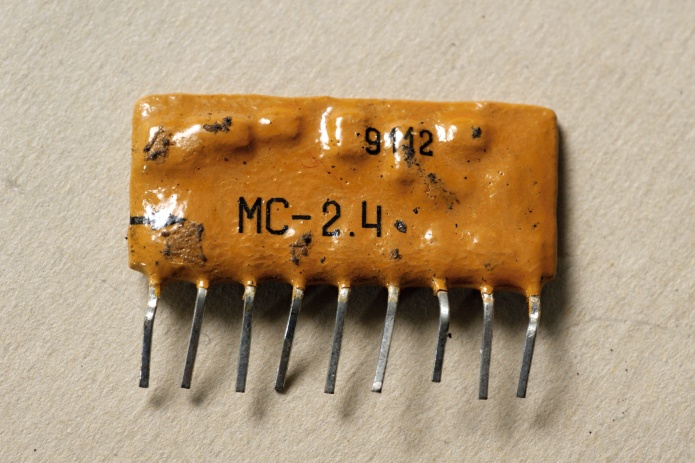

Микросборка МС-2.4 - усилитель постоянного тока.

микросборка МС-2.4

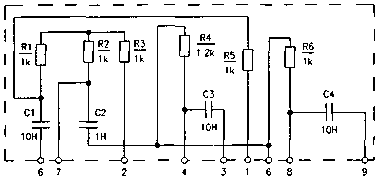

МС-2.5

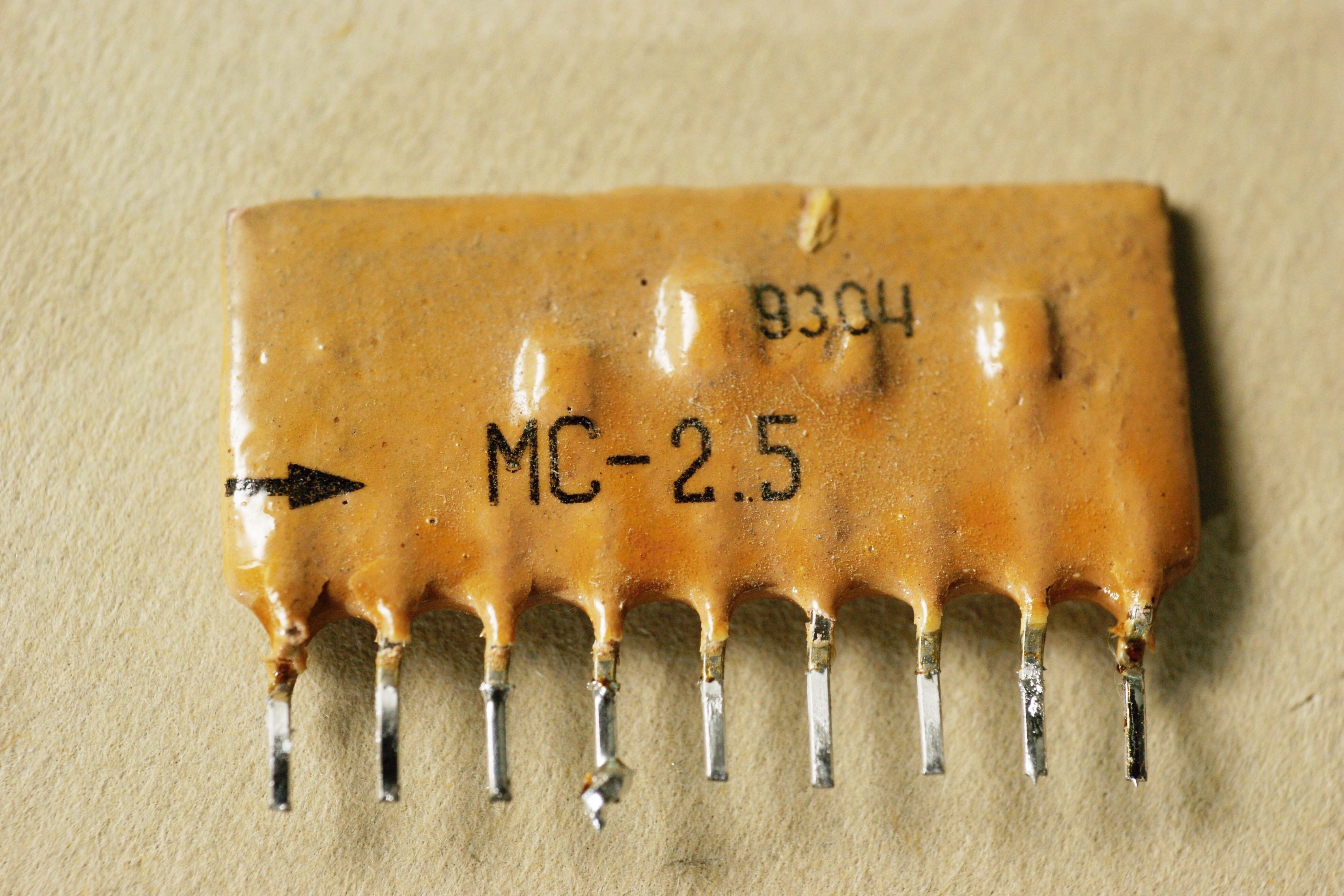

микросборка МС-2.5

Просто RC-сборка...

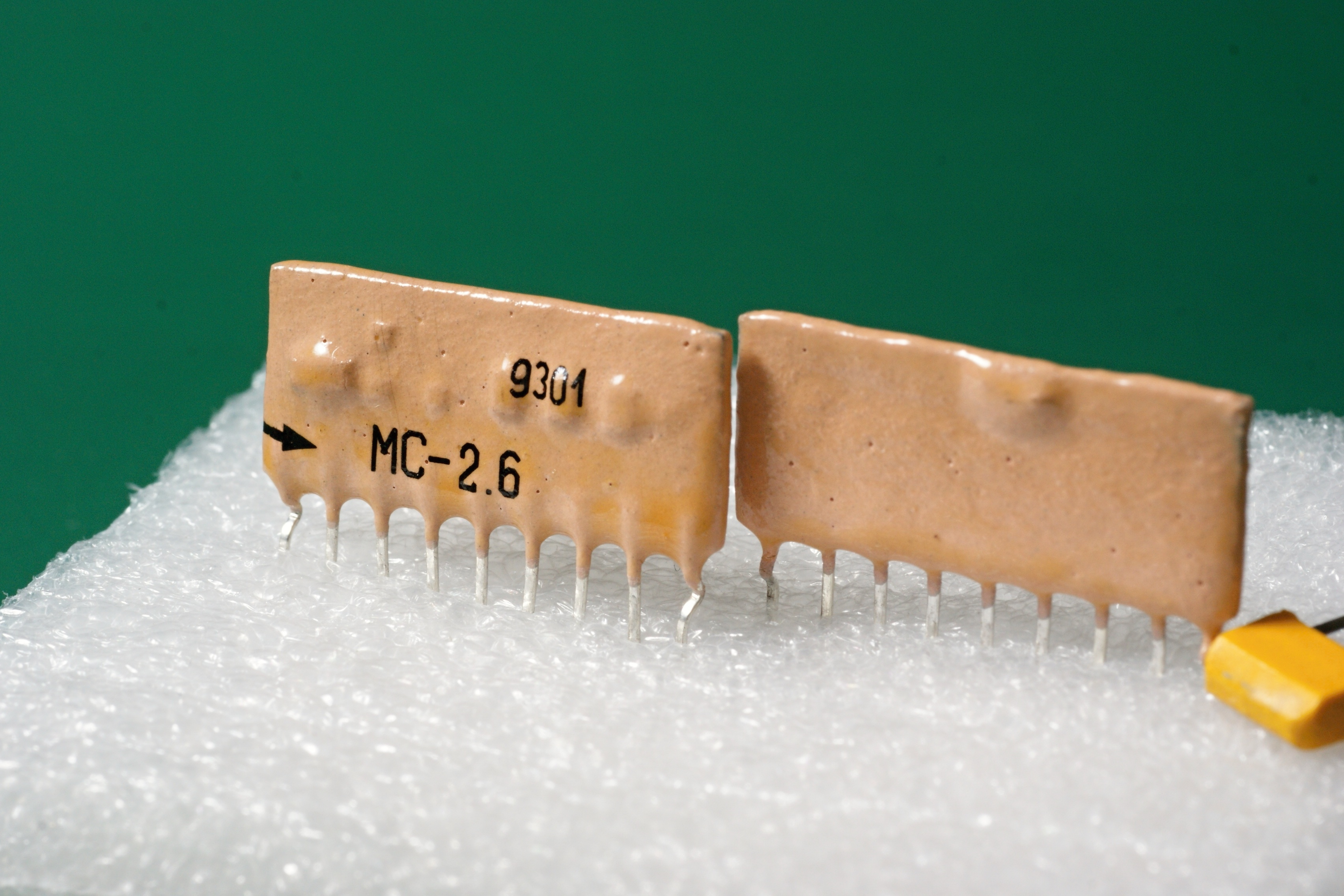

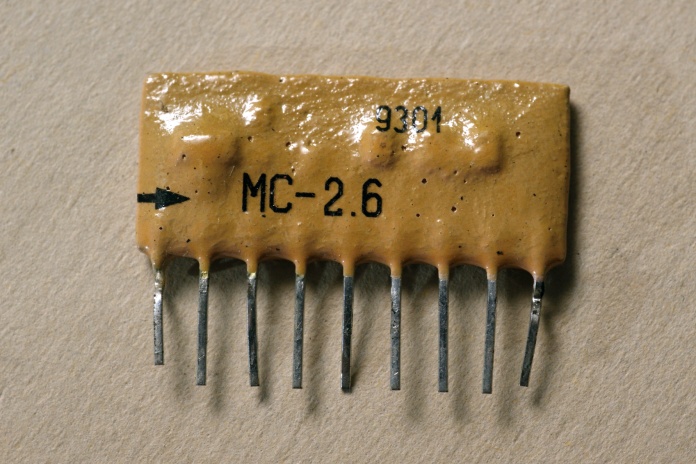

МС-2.6

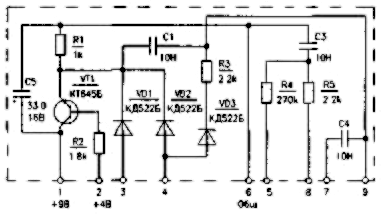

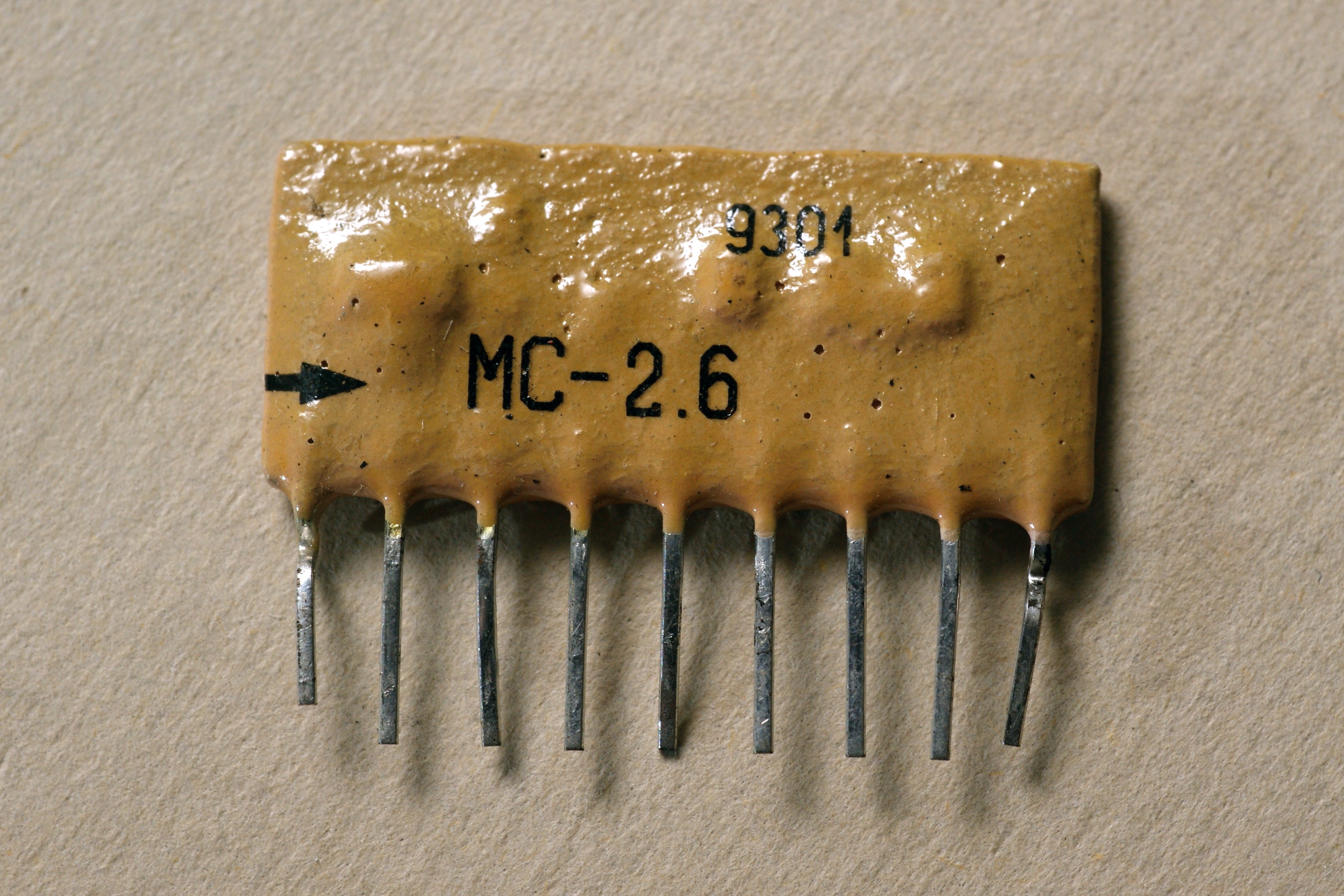

Микросборка МС-2.6 представляет собой стробируемый усилитель. Она применялась в отечественных видеомагнитофонах ("Электроника ВМ-18" ?) для выделения сигнала "вспышка" в режиме PAL и отключения его в режиме SECAM.

МС-2.7

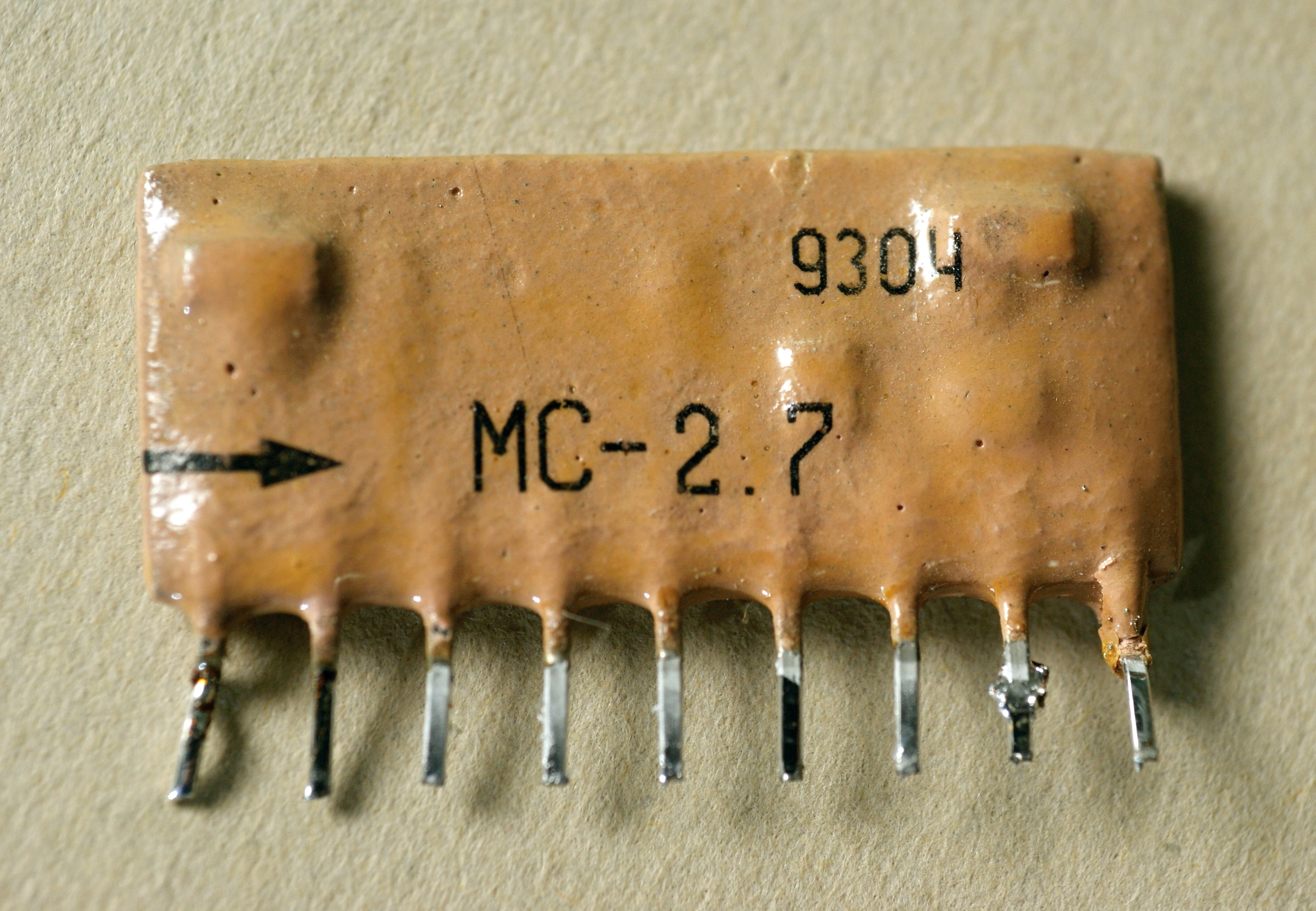

микросборка МС-2.7

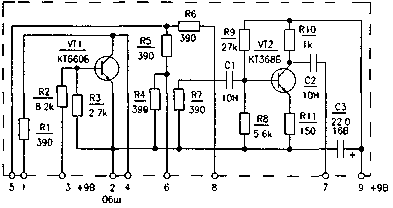

Микросборка компенсатора из видеомагнитофона "Электроника ВМ-18".

На МС-2.7 суммируются сигналы цветности, задержанные на линии задержки, и сигналы без задержки. Схема компенсации необходима для обработки сигналов цветности системы PAL. В случае воспроизведения сигналов SECAM схема отключается путем шунтирования ЛЗ ключом, входящим в состав микросборки.

МС-2.8

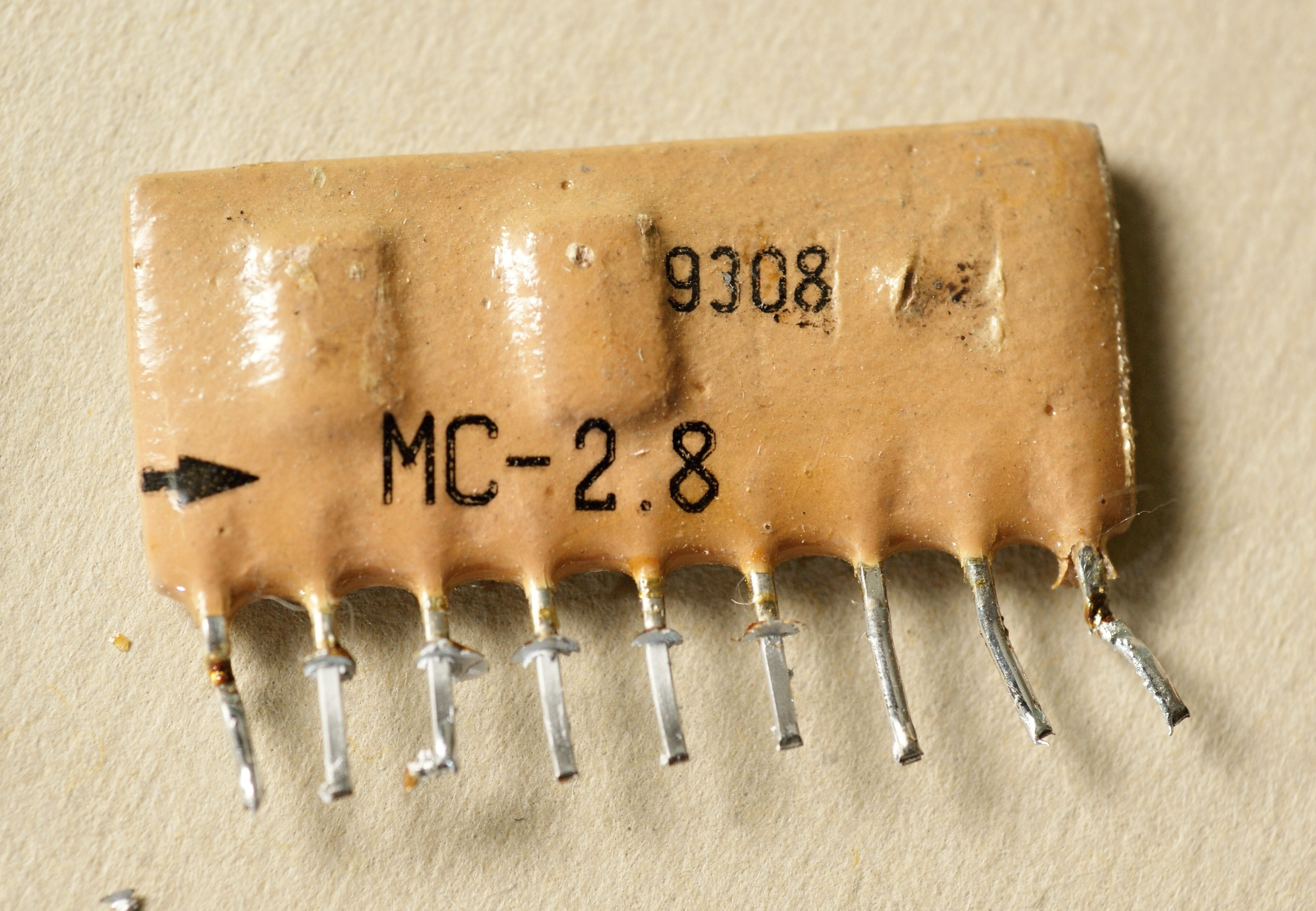

микросборка МС-2.8

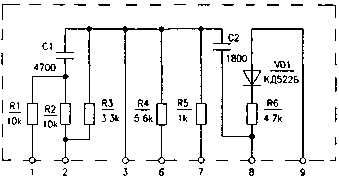

RC-сборка из видеомагнитофона "Электроника ВМ-18", но в ней есть ещё и диод.

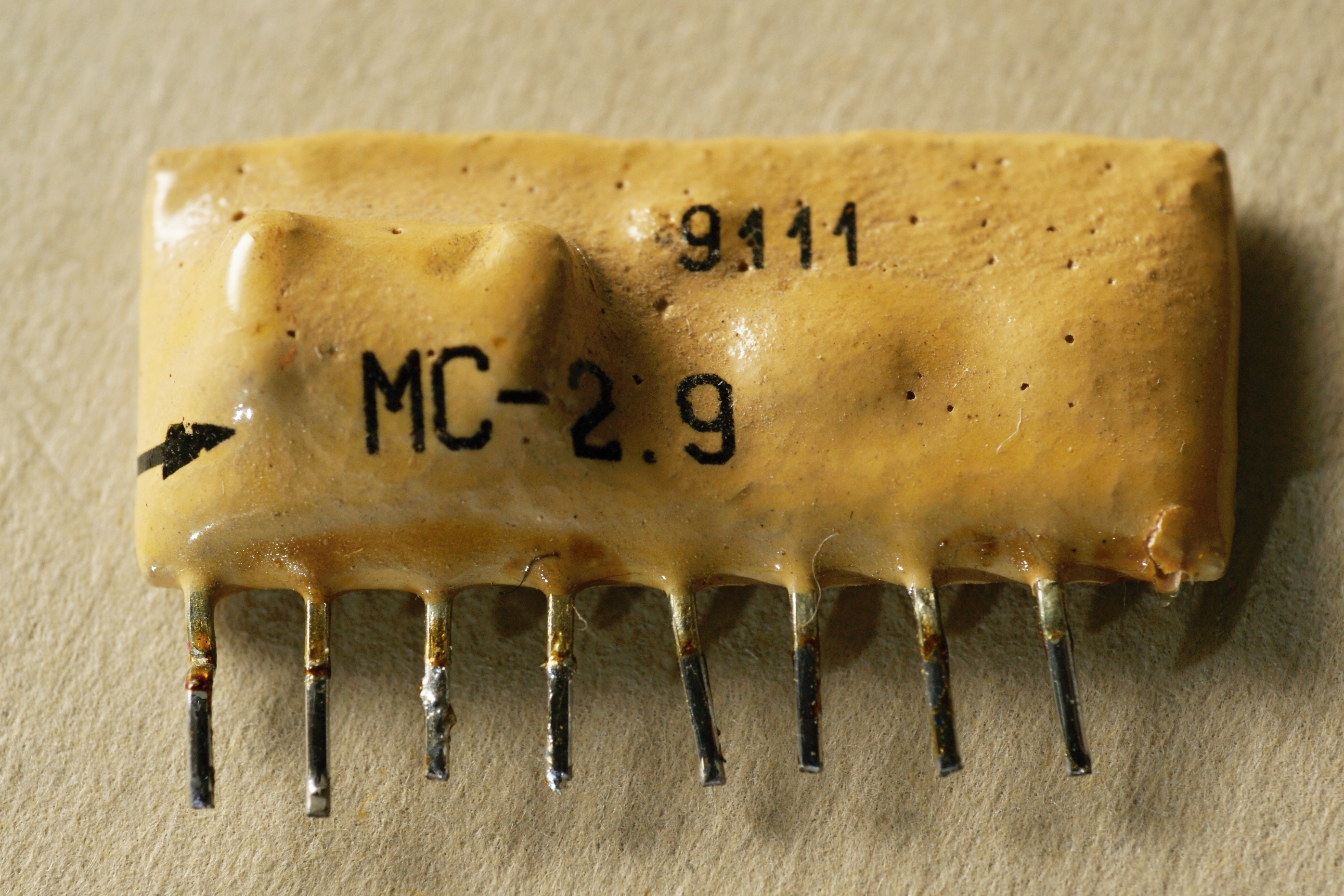

МС-2.9

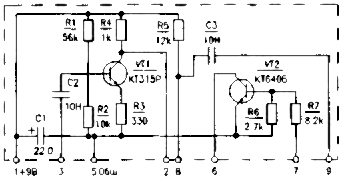

Широкополосный усилитель (0,2..6,0 МГц), из видеомагнитофона "Электроника ВМ-32".

МС-2.10

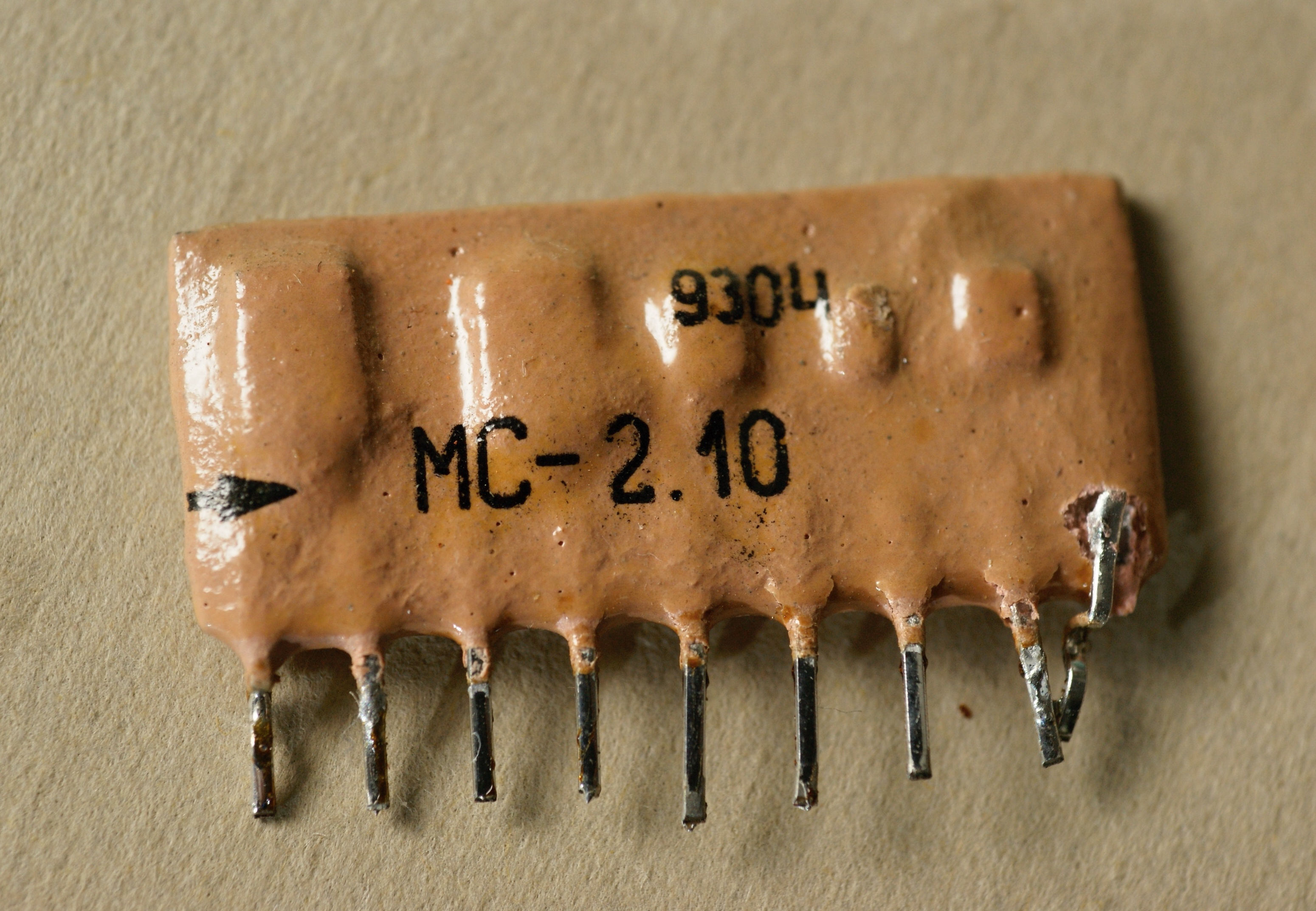

микросборка МС-2.10

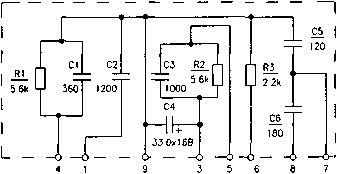

Ещё одна RC-сборка из видеомагнитофона "Электроника ВМ-18".

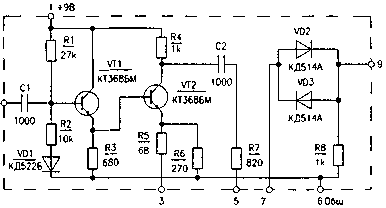

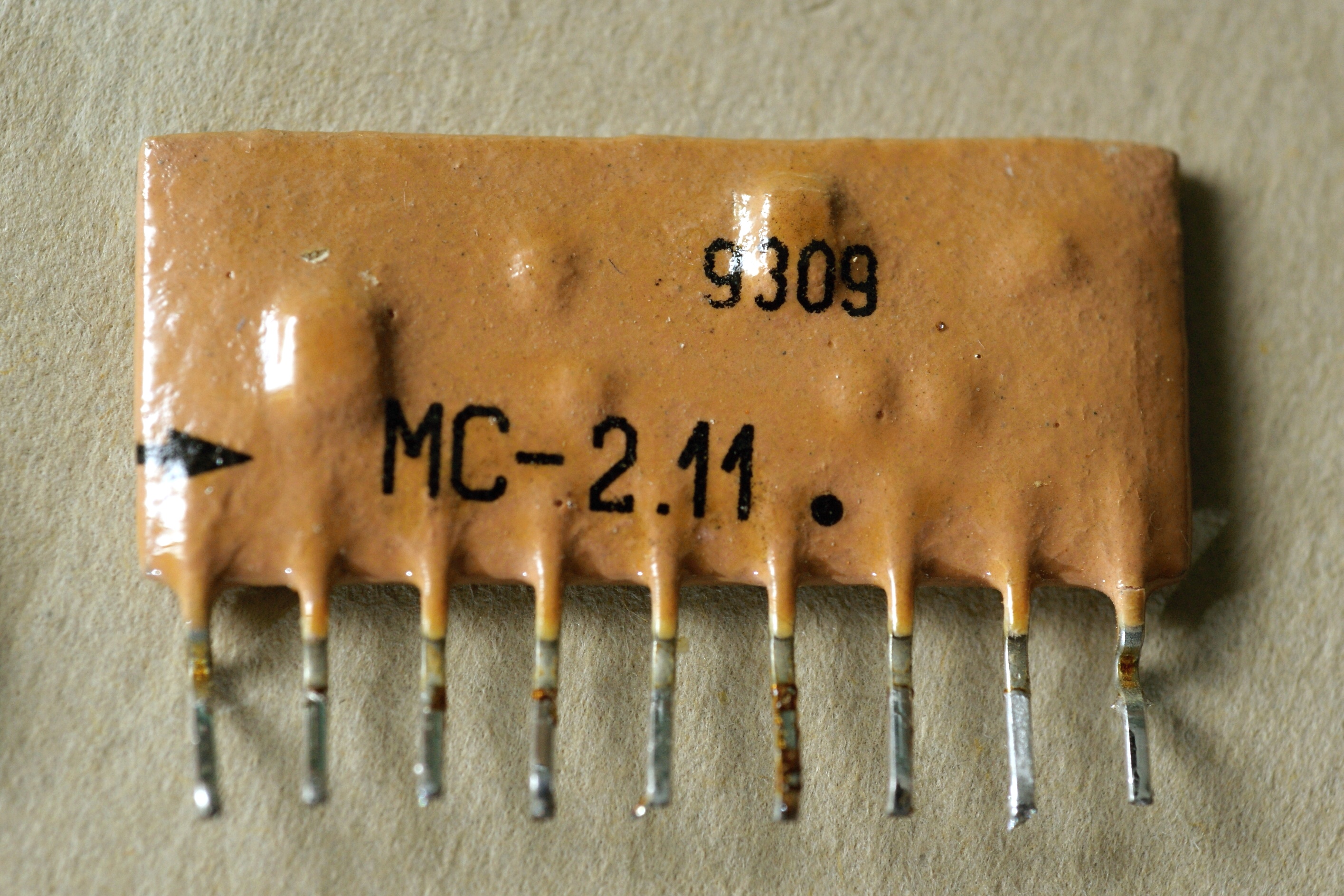

МС-2.11

микросборка МС-2.11

Часть модуля опознавания (усилитель сигналов цветовых вспышек) из видеомагнитофона "Электроника ВМ-18".

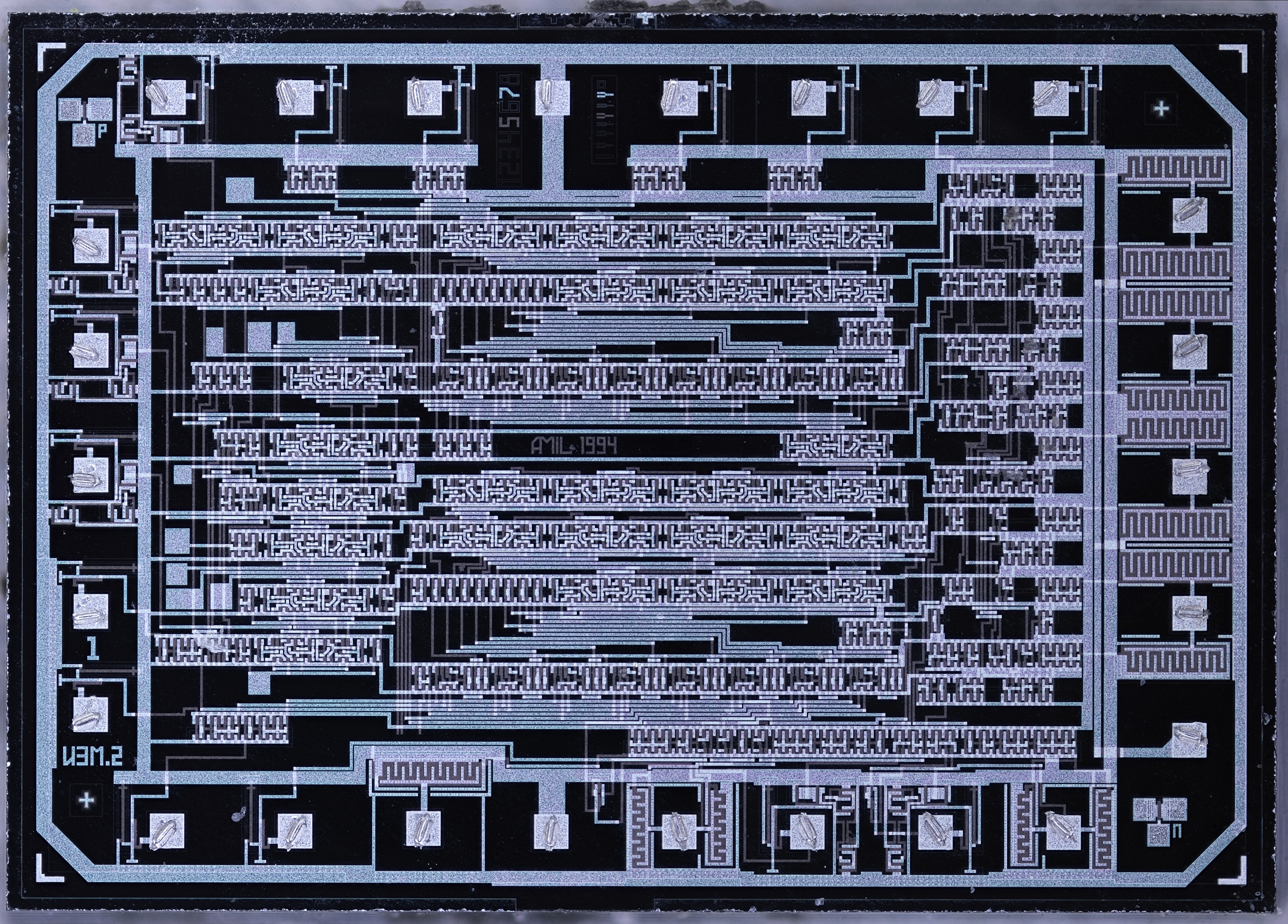

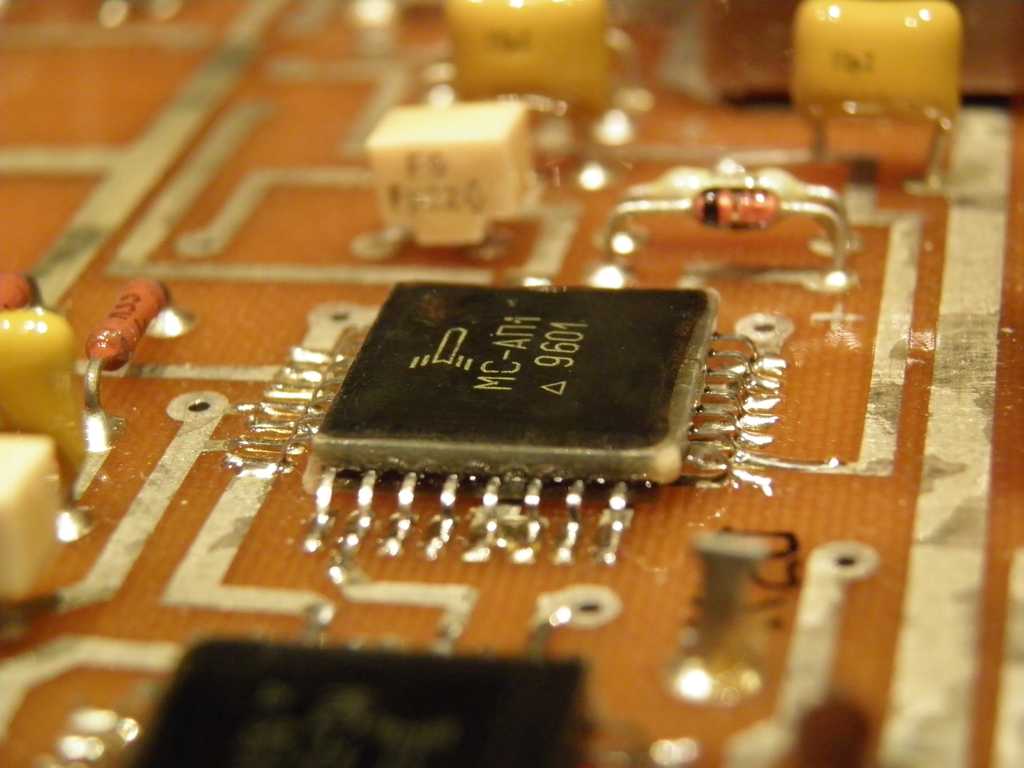

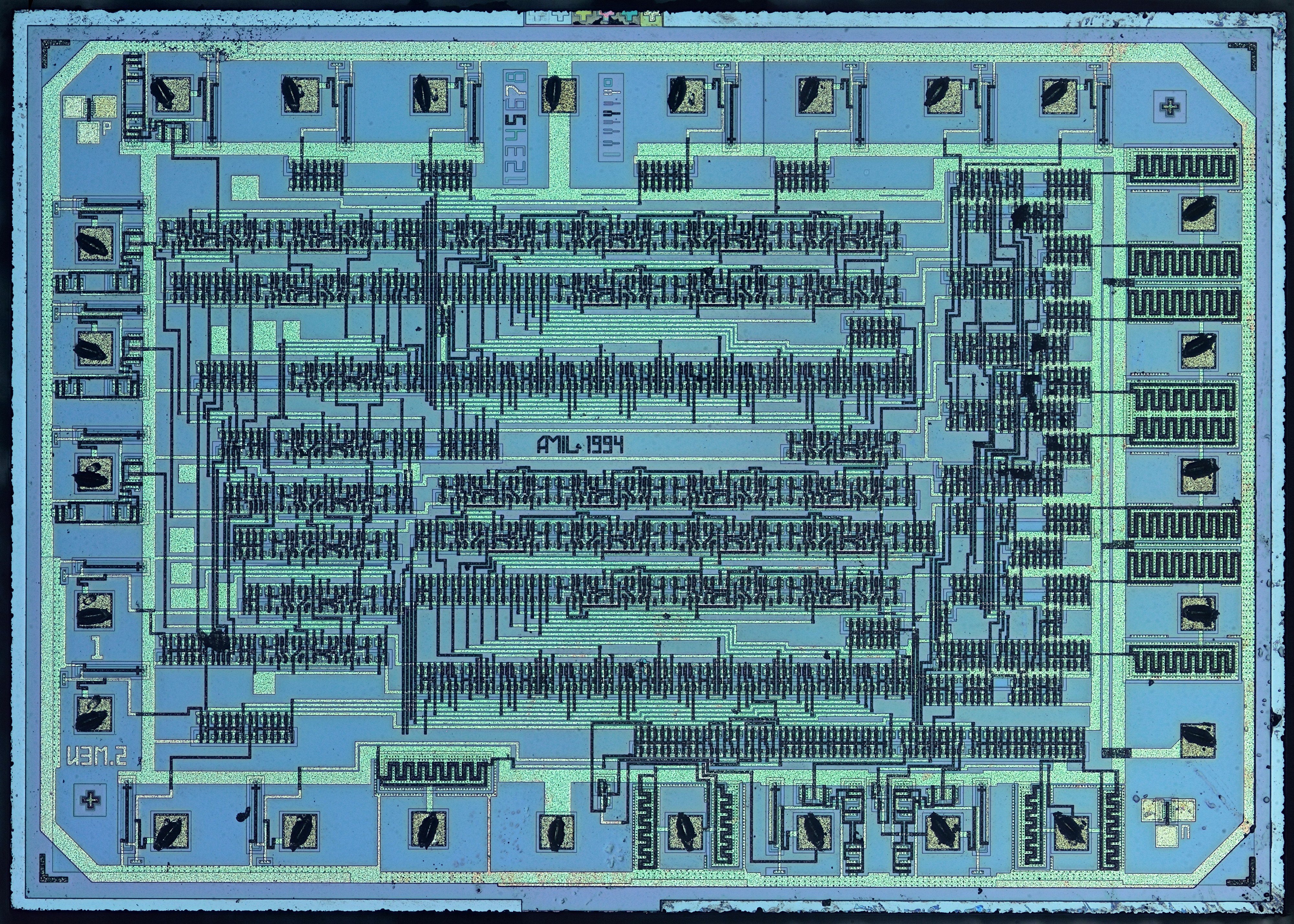

МС-АП1

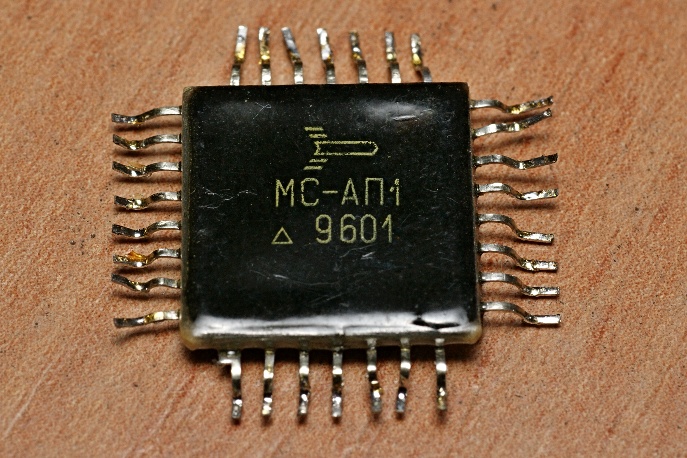

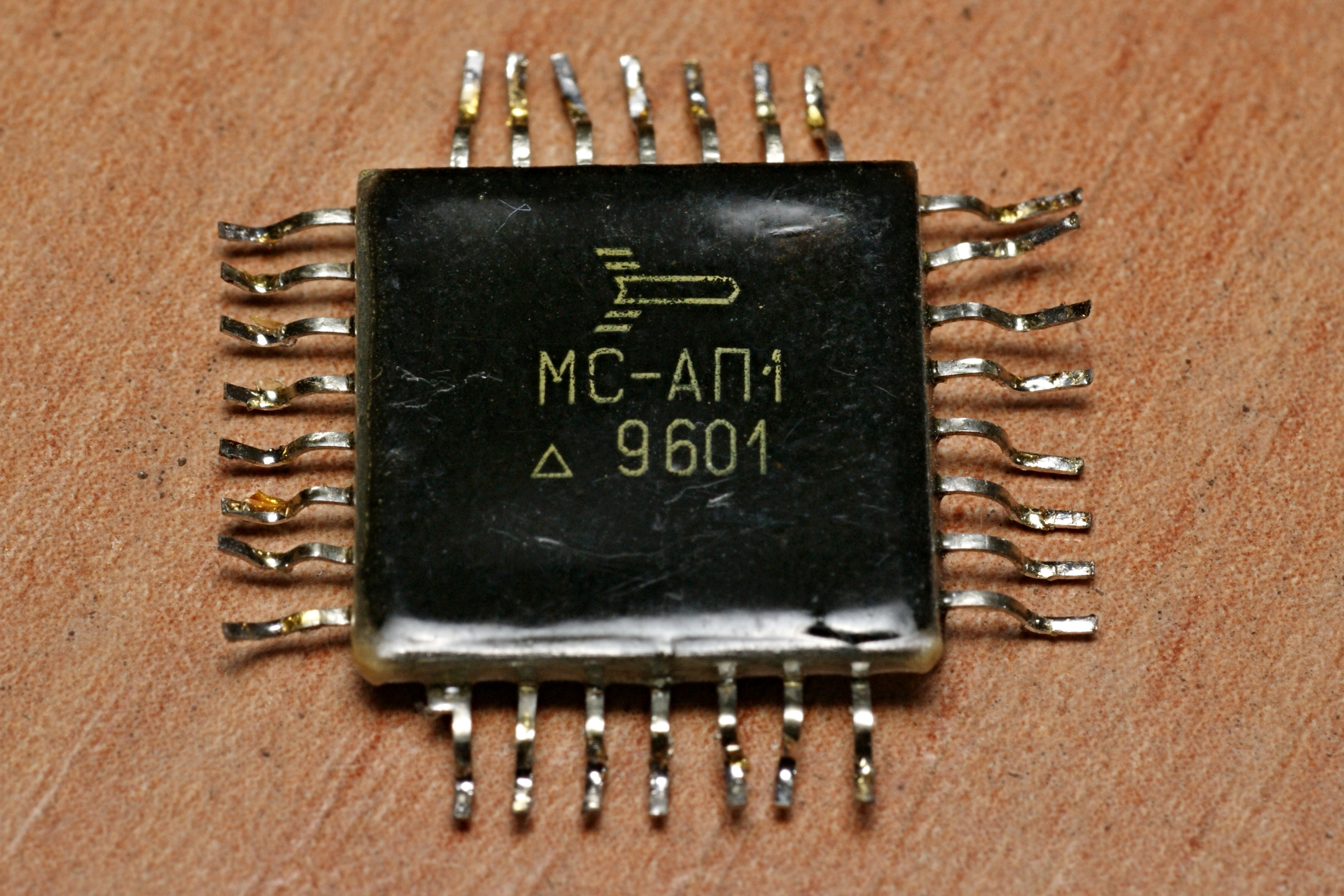

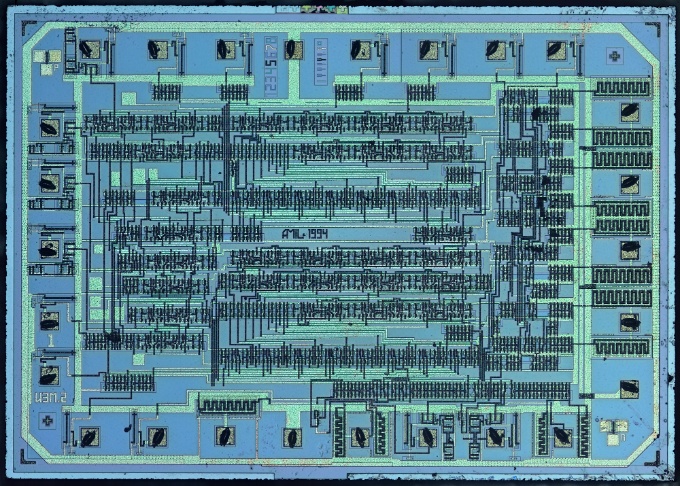

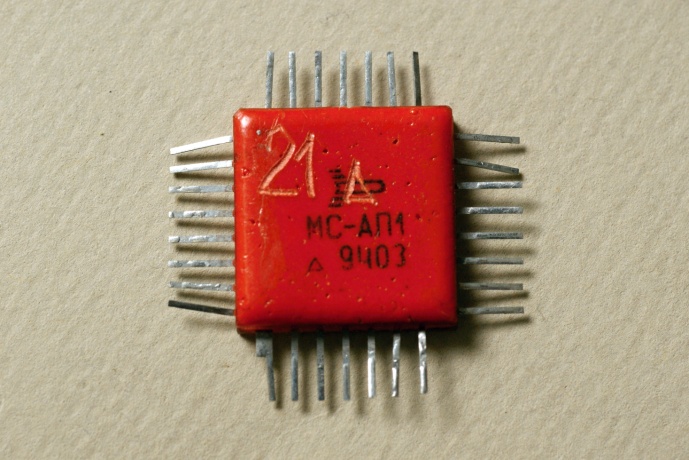

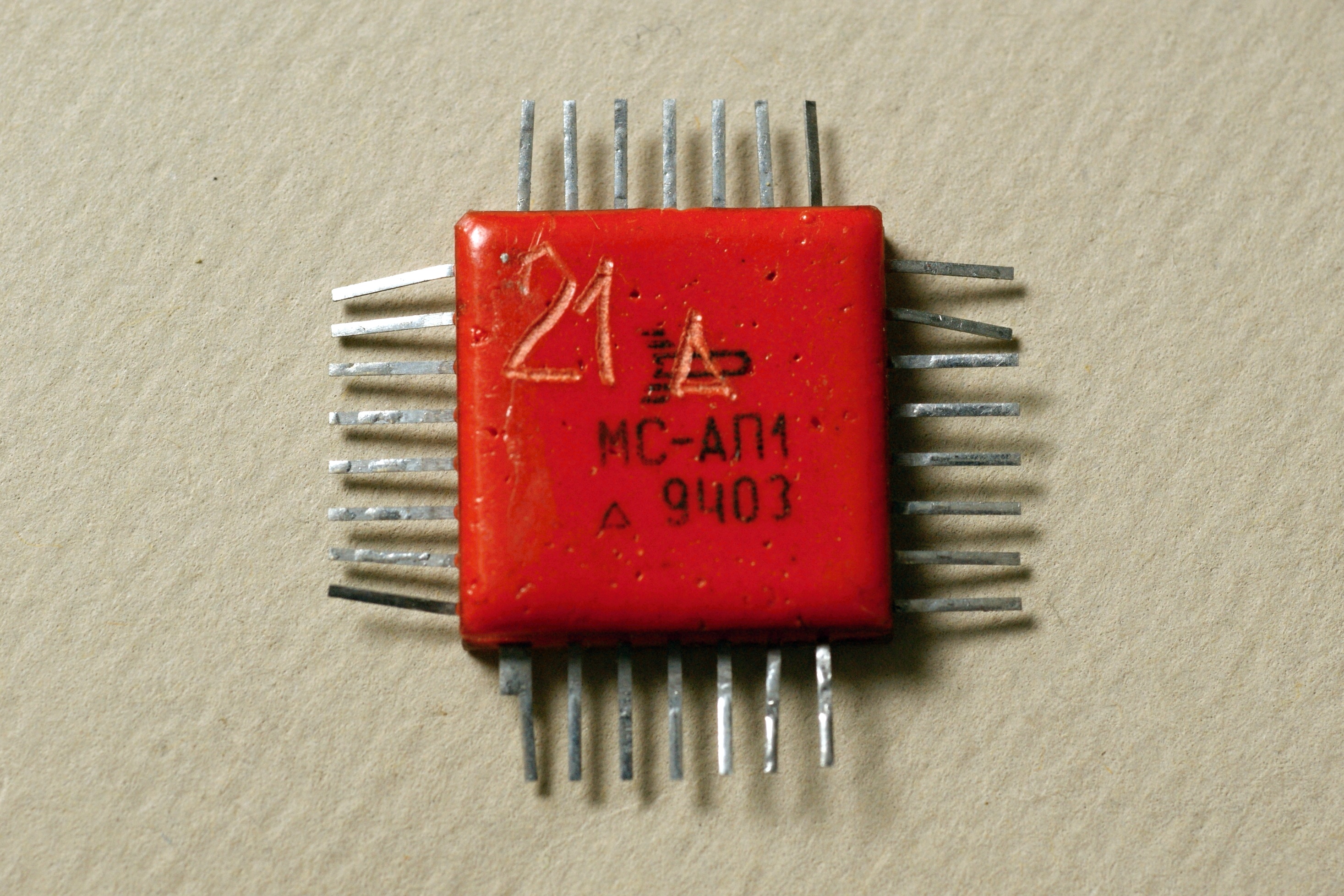

Драйвер однофазного и 3-х фазного счетчика электроэнергии с выведением результатов измерений на шаговый двигатель (аналог КР1095АП1, в планарном корпусе; корпус на "Восходе" сделали по мотивам 60-ти выводного от "Ангстрема", когда осваивали МК КБ1013ВК1-2).

Электрические параметры

Напряжения питания -6В +6В
Ток потребления не более 1 мА
Выходное напряжение низкого уровня не более -5,8 В
Выходное напряжение высокого уровня не менее +5,8 В


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)


(фото с форума "Портативного ретрорадио")

МС-АР


(фото от 1Ж24Б)

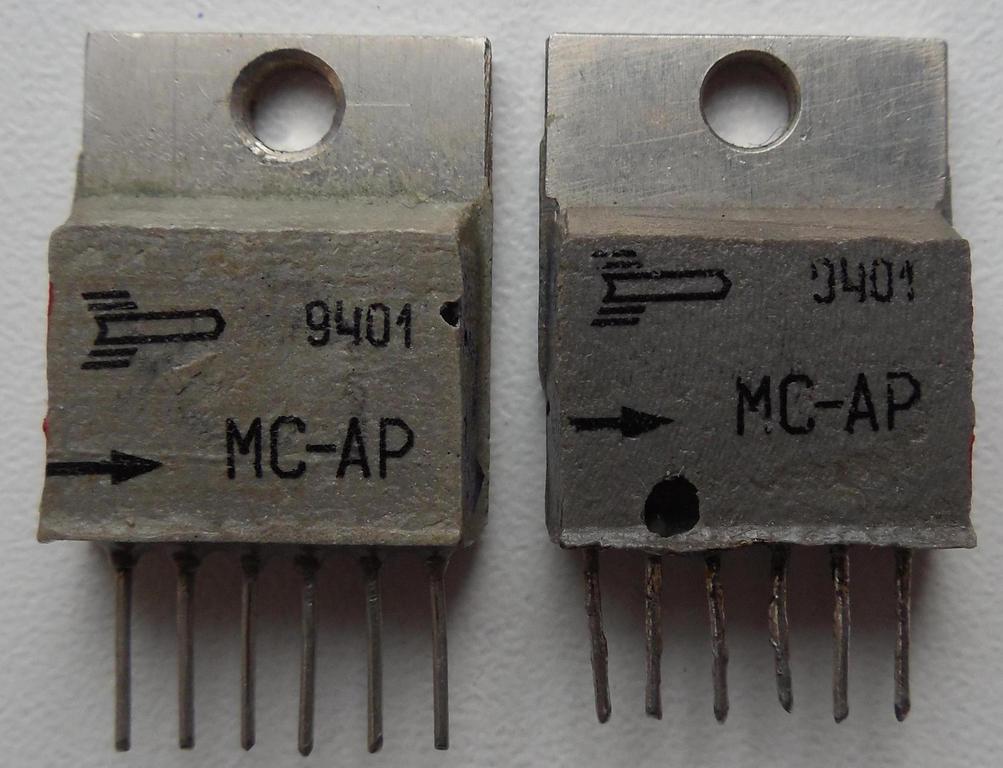

Крайне интересный объект - необычный корпус и явно мизерный тираж... Это микросборка для накачки полупроводникового инжекционного излучателя импульсного режима работы ИЛПИ-115 (лазерный излучатель с фланцем под оптоволокно). Фактически, она представляет собой модификацию платы накачки из состава лазеров типа ЛПИ-ххх.

Напряжение питания 40 В, амплитуда выходного импульса тока 40 А, длительность выходных импульсов по уровню 0,5 - 60...250 нс, частота следования импульсов - 10 кГц.

Причина её появления в таком виде, конечно, связана с экономической ситуацией. Голодные 90-е заставляли искать любые выходы...

МС-ГС

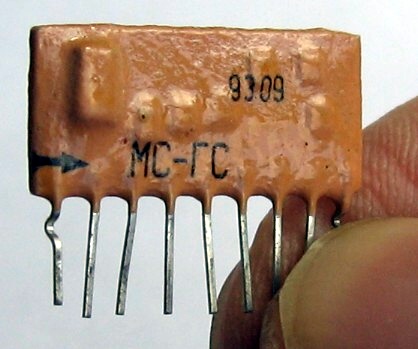

Микросборка из комплекта для бытового видеомагнитофона; генератор стирания и подмагничивания.

Электрические параметры

Напряжение на головке общего стирания - не менее 14,5 В
Напряжение на головке стирания звука - не менее 5 В
Напряжение пульсаций тока потребления по цепи питания - не более 10 мВ
Ток потребления - 60-95 мА
Частота генерирования - 58-72 кГц
Коэффициент гармоник тока подмагничивания - не более 1,5%

МС-КЗВ


(фото с форума "Портативного ретрорадио")

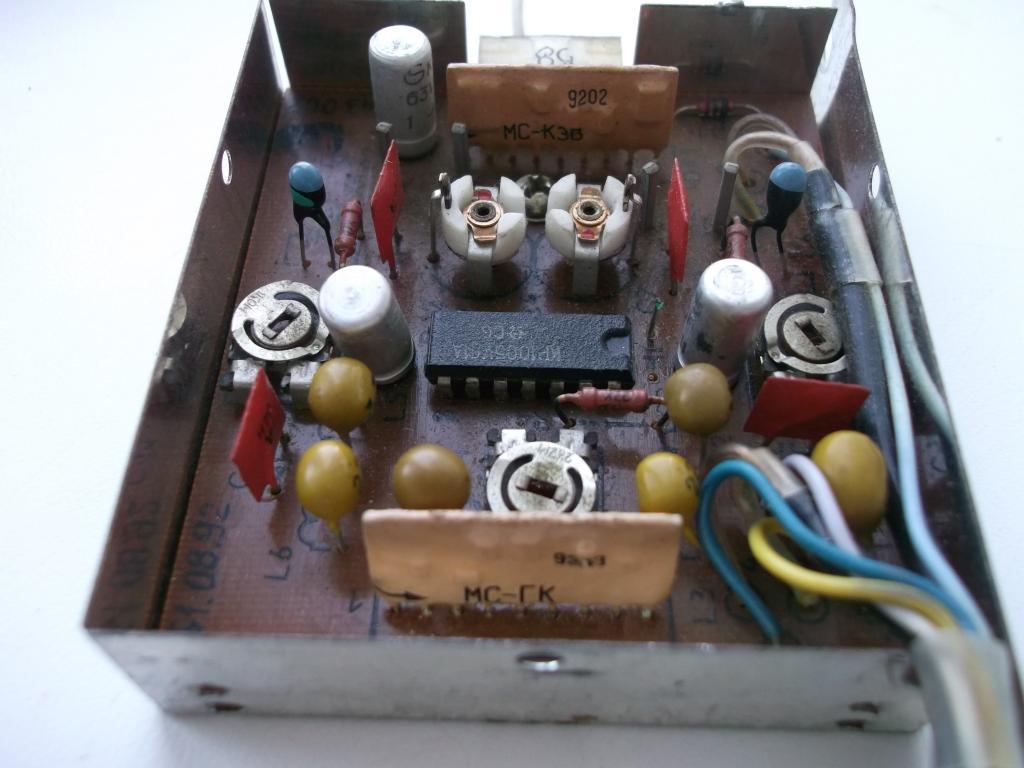

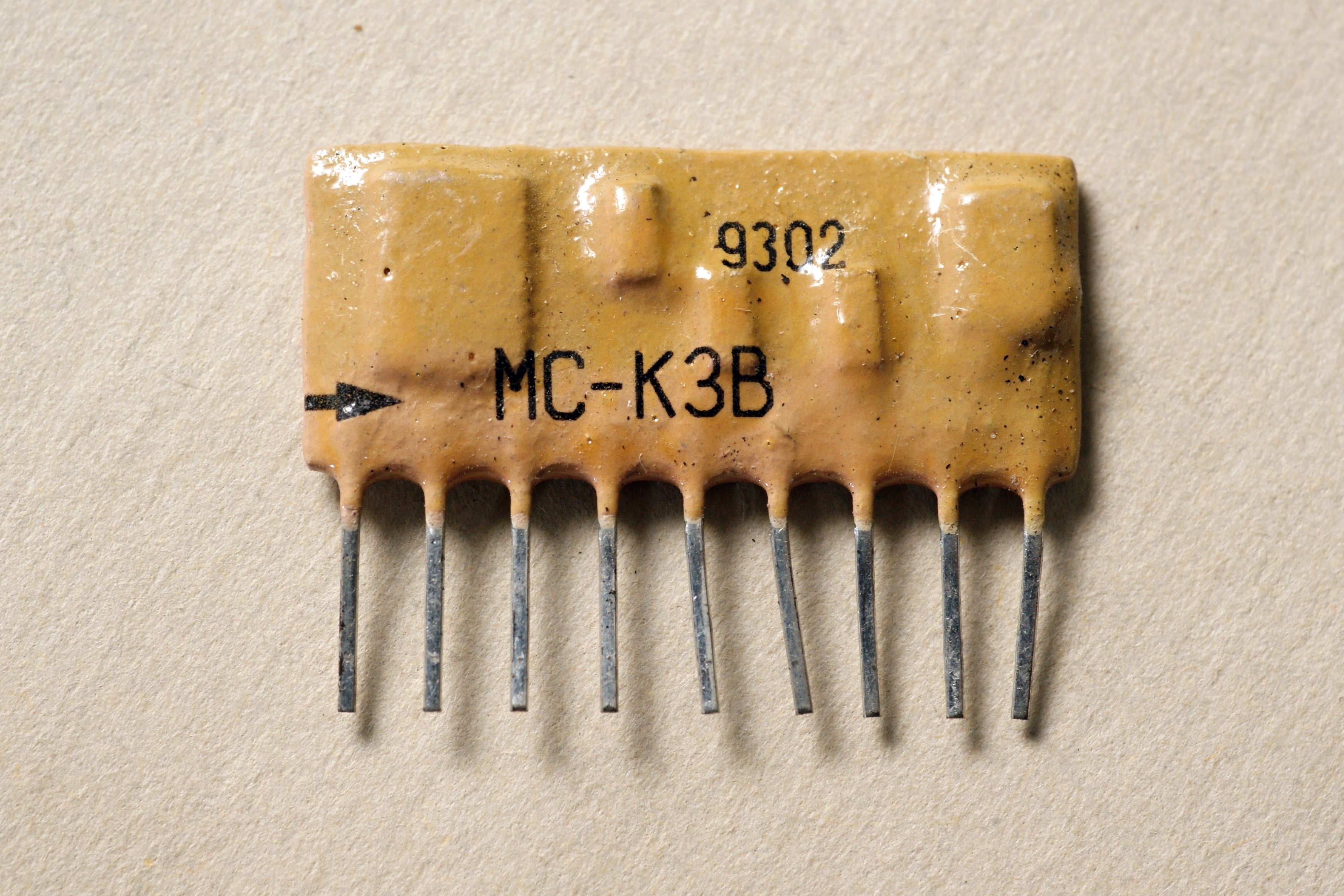

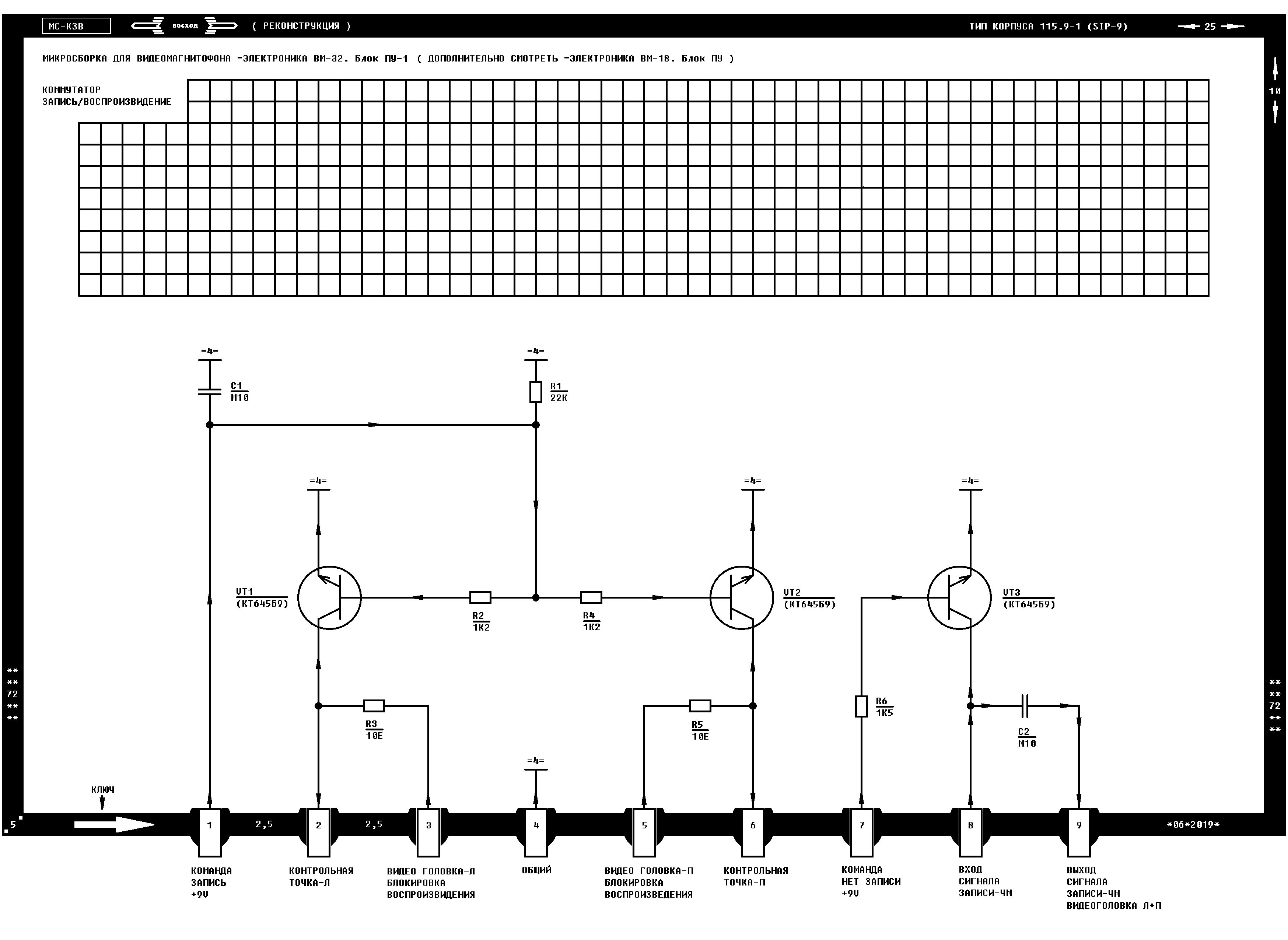

МС-КЗВ - переключатель режимов воспроизведения и записи. Применялась для коммутации режимов воспроизведения и записи видеоголовки бытового видеомагнитофона "Электроника ВМ-32".

Схема блока УП-1 от него в целом совпадает со схемой аналогичного блока УП от "Электроники ВМ-18", но часть дискретных элементов заменена на микросборки, за счет чего размеры блока уменьшили. Так, в состав МС-КЗВ вошли два конденсатора, резисторы и три транзистора.

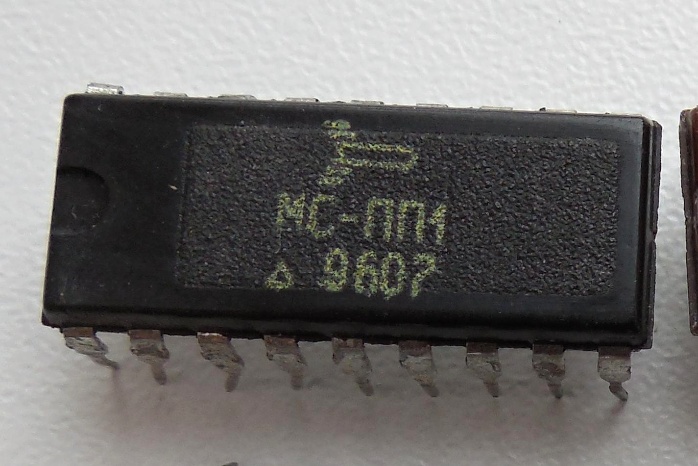

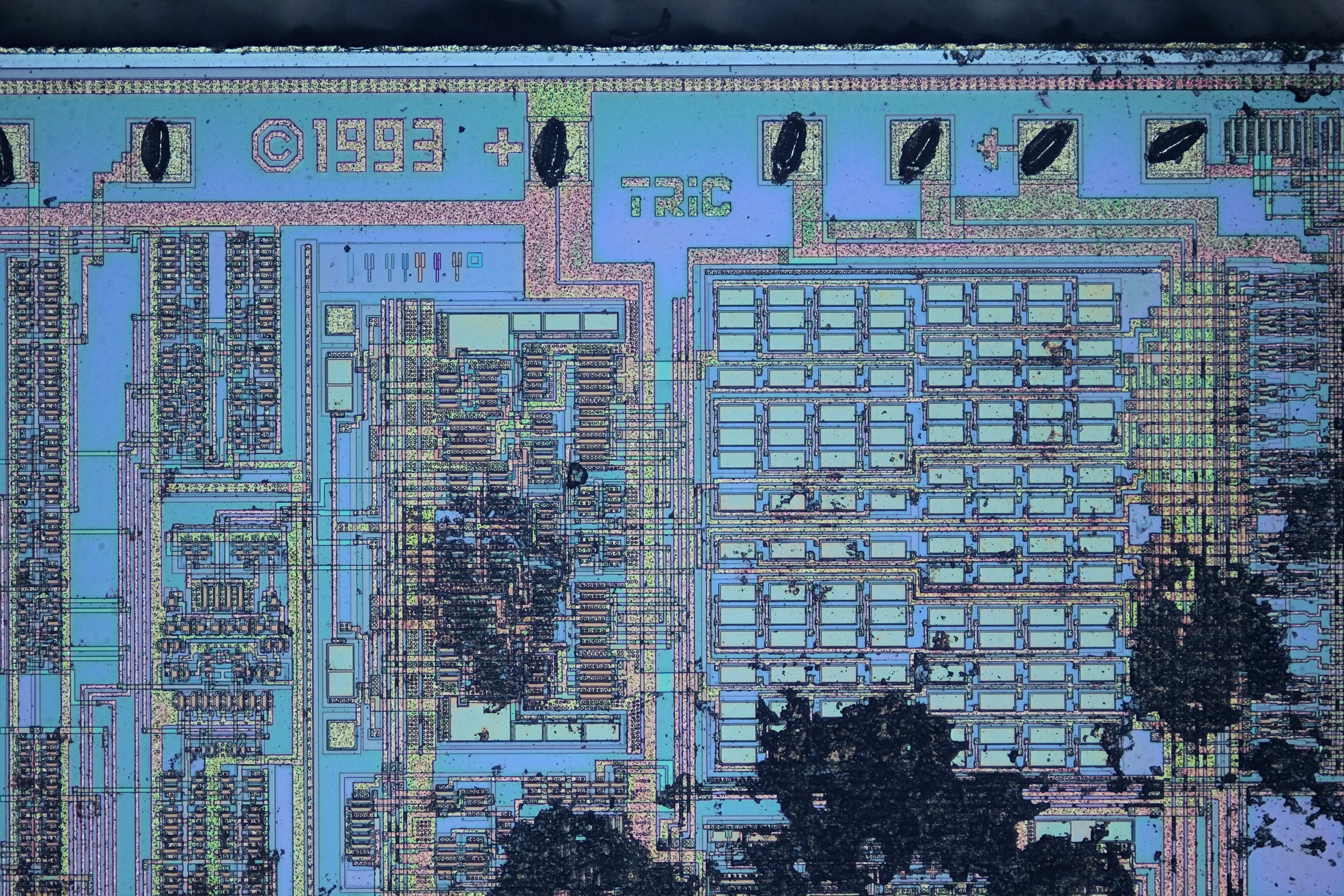

МС-ПП1

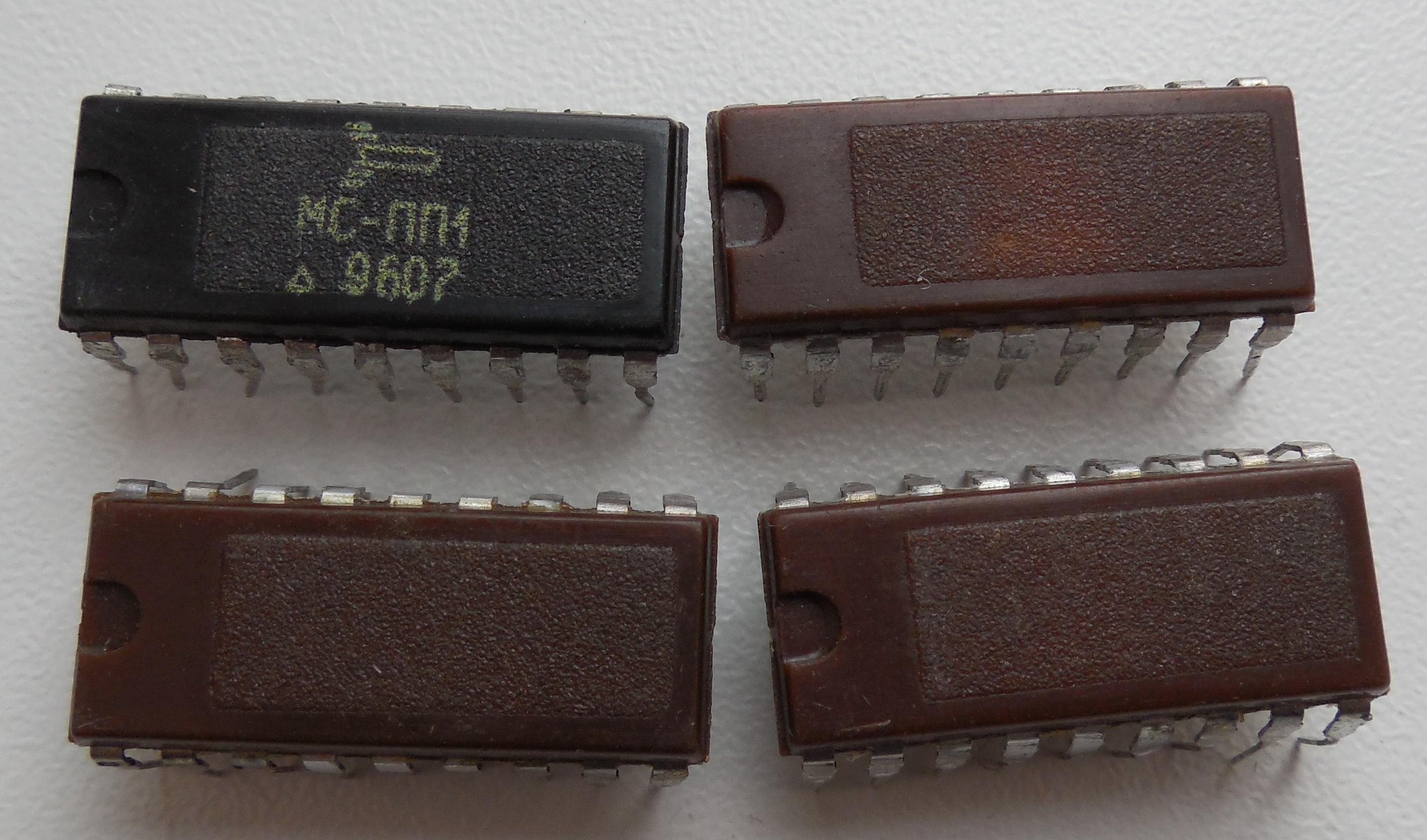

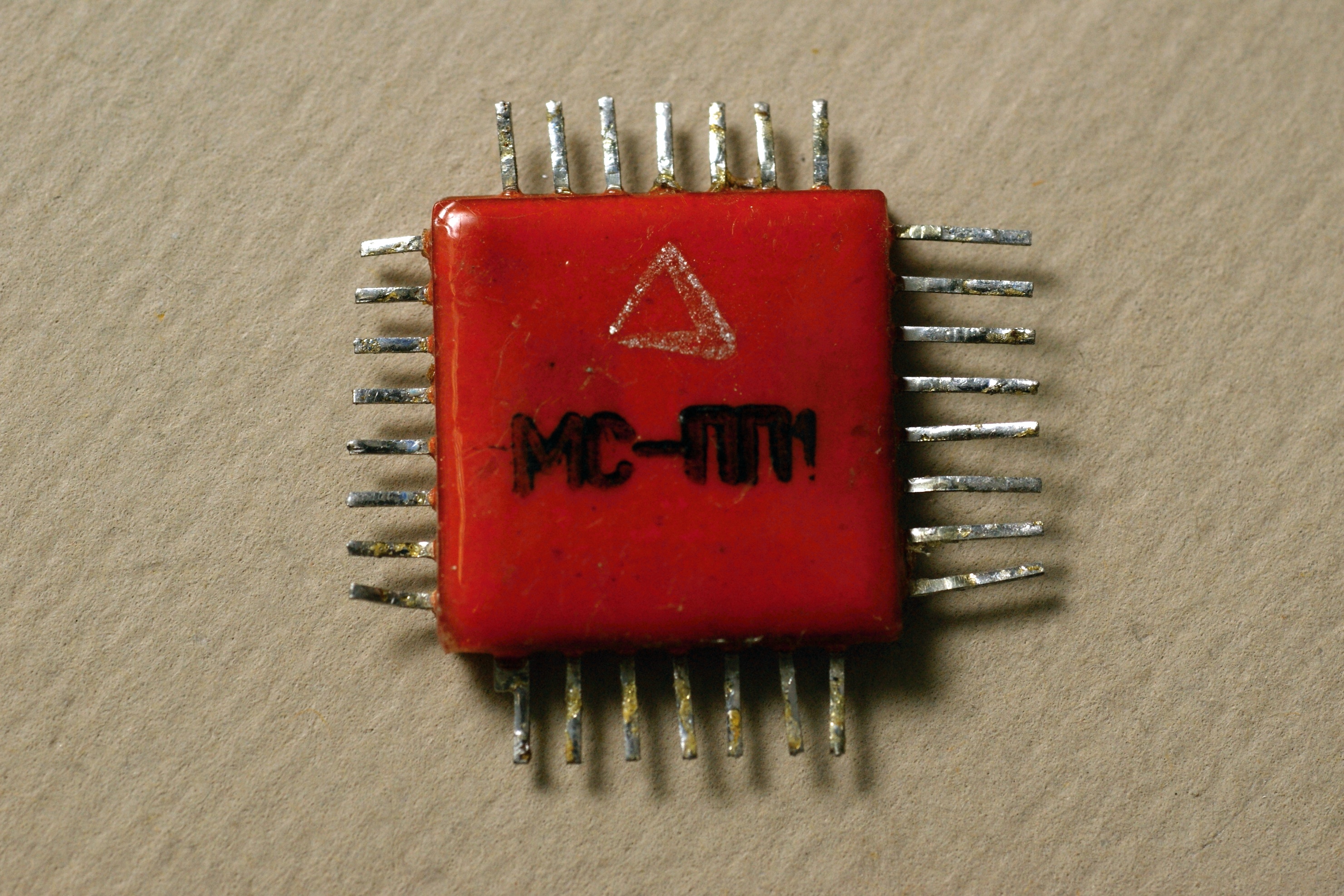

Преобразователь мощности в частоту для однофазных и 3-х фазных счетчиков электроэнергии (аналог КР1095ПП1, в планарном корпусе).

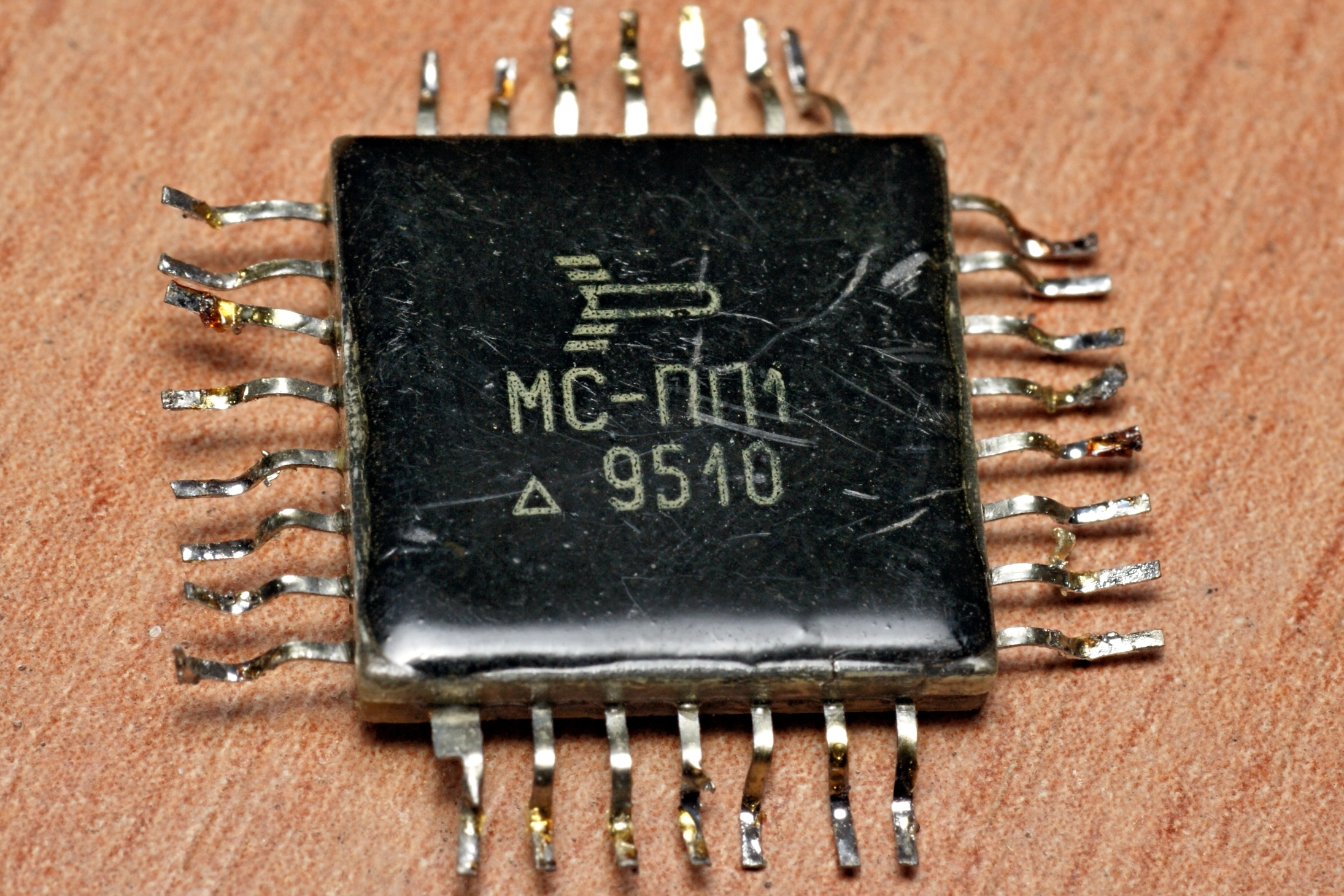

(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

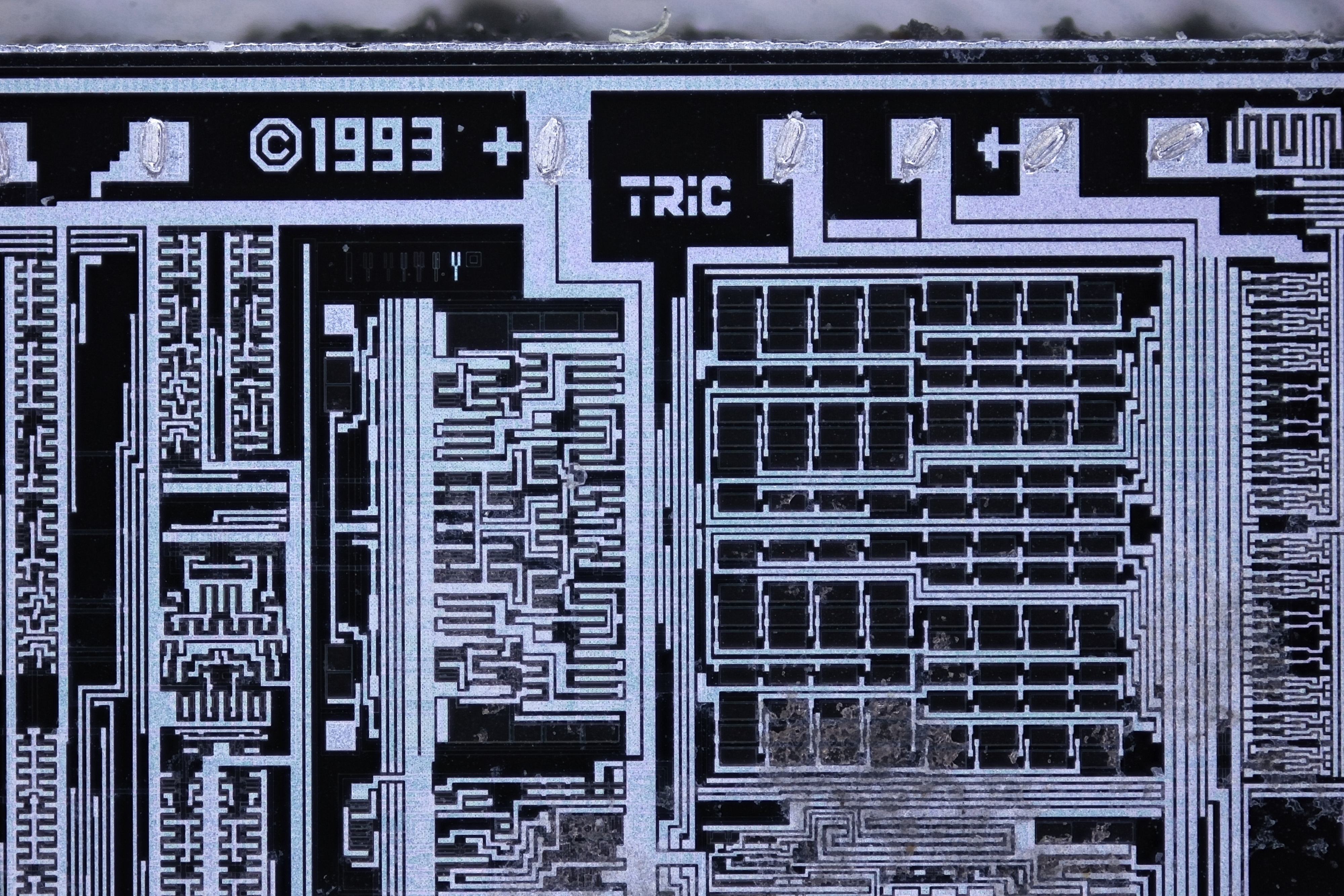

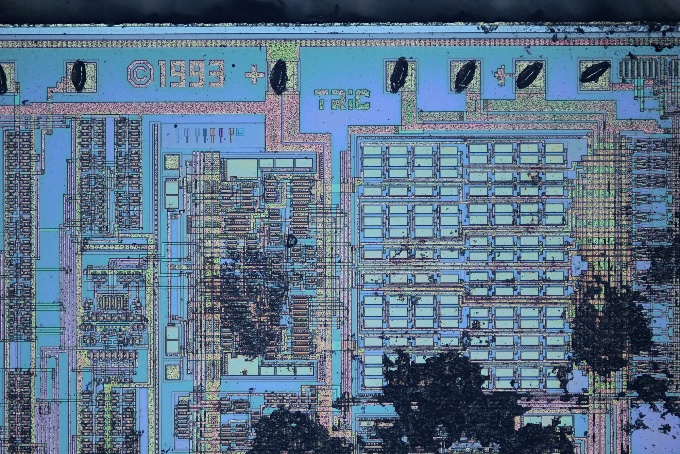

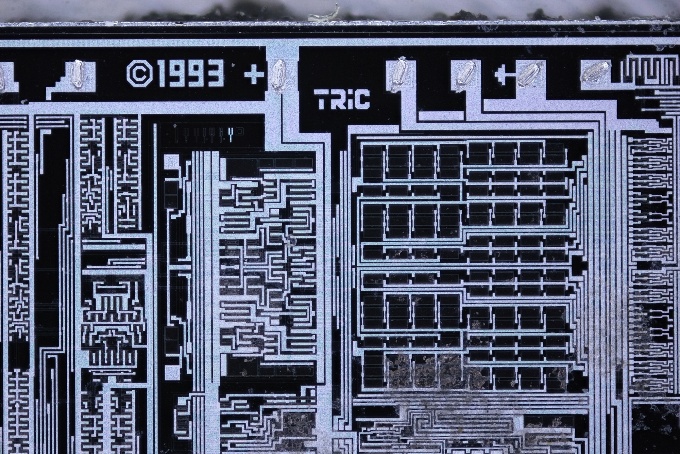

Впрочем, она выпускалась и в обычном DIP-варианте:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

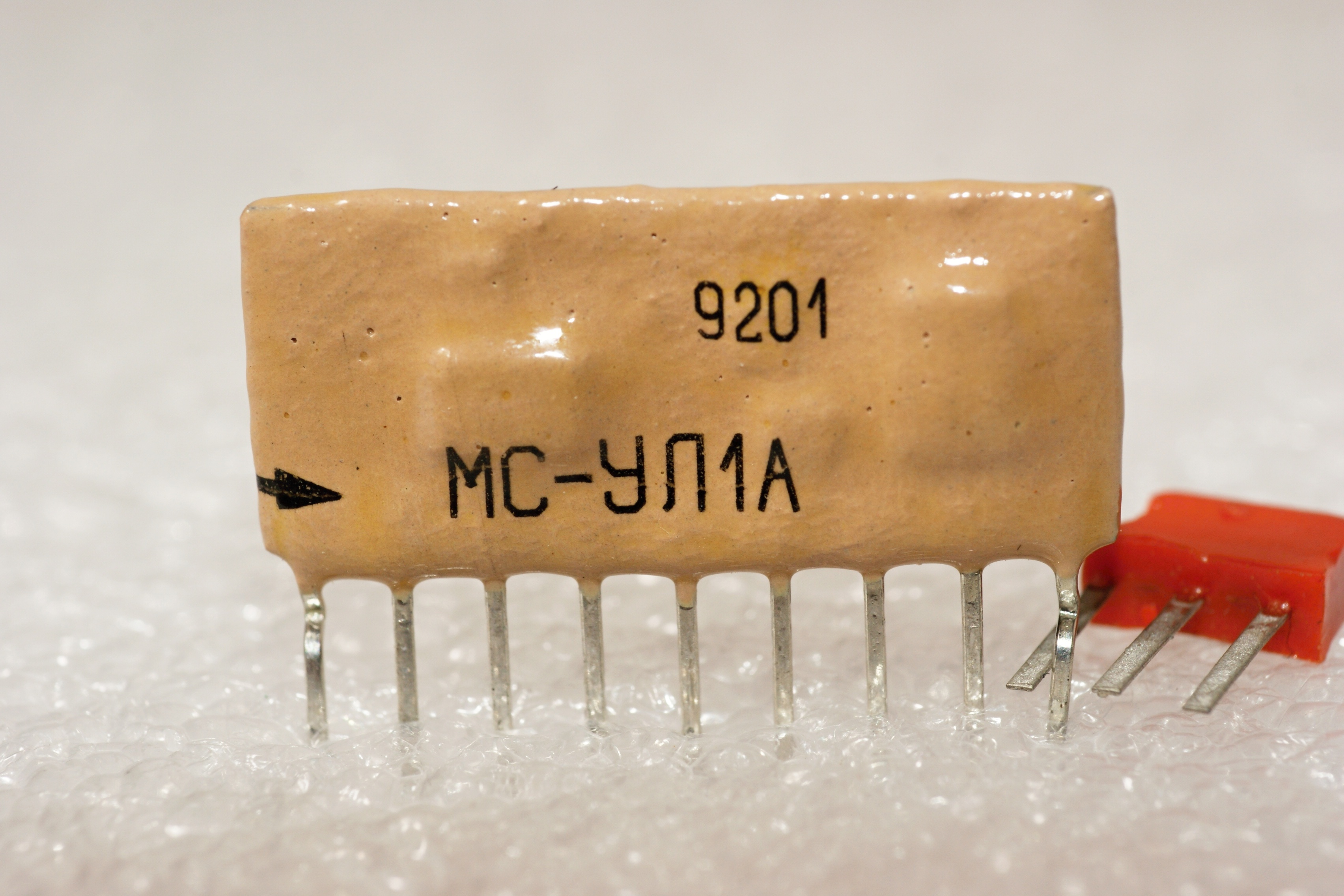

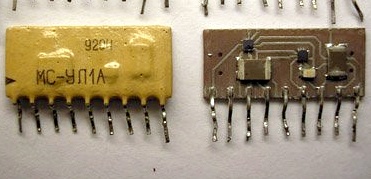

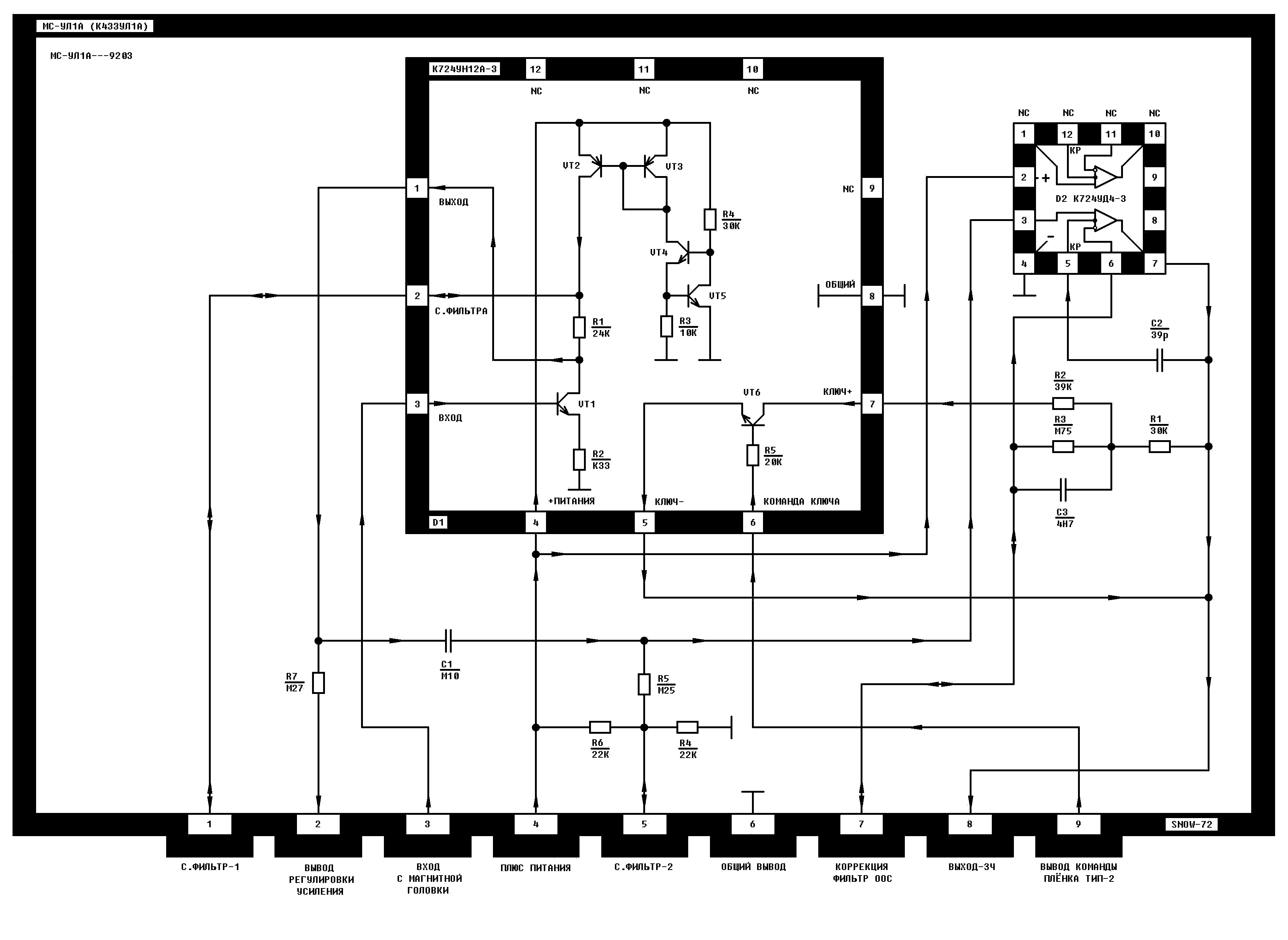

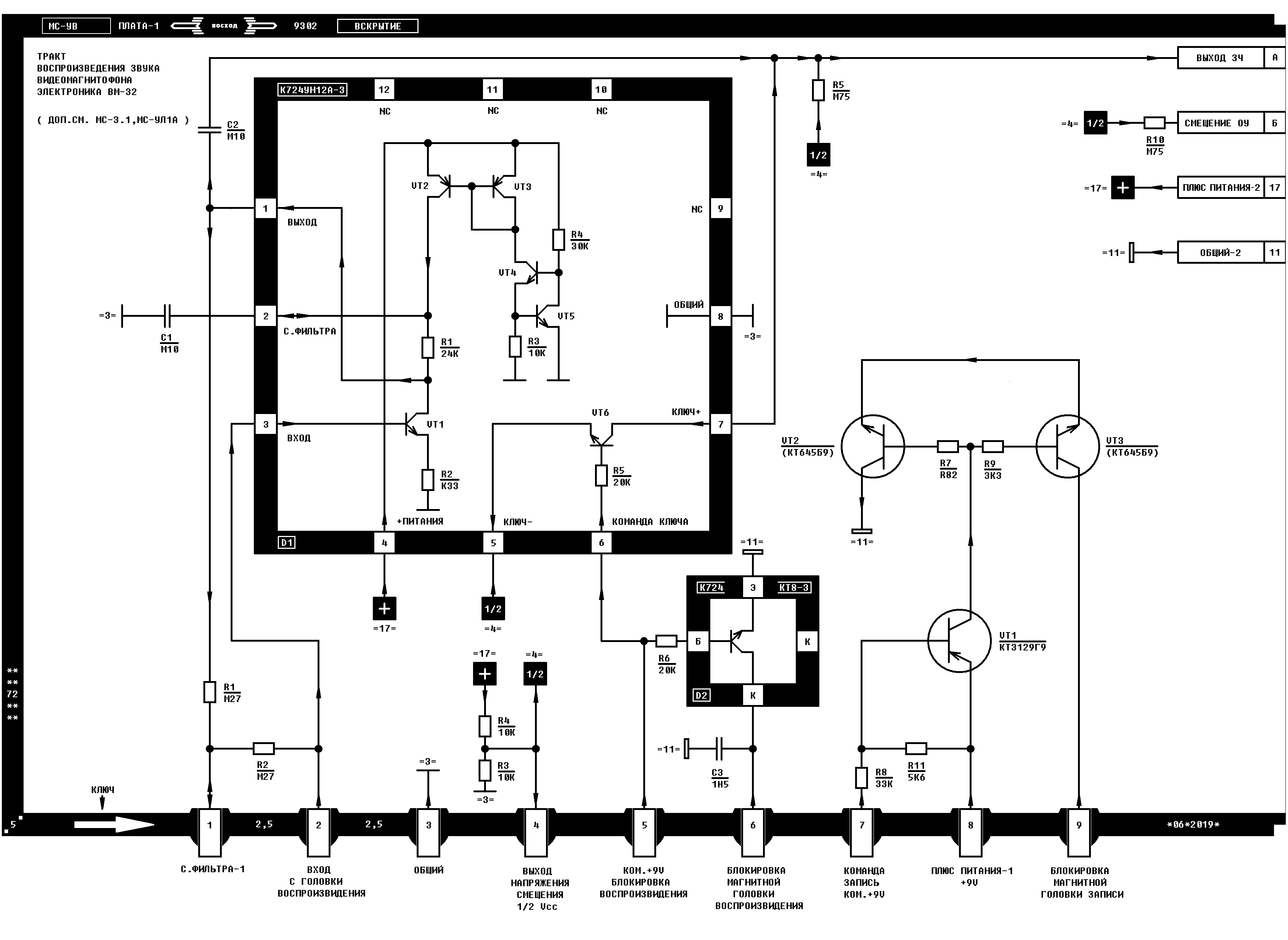

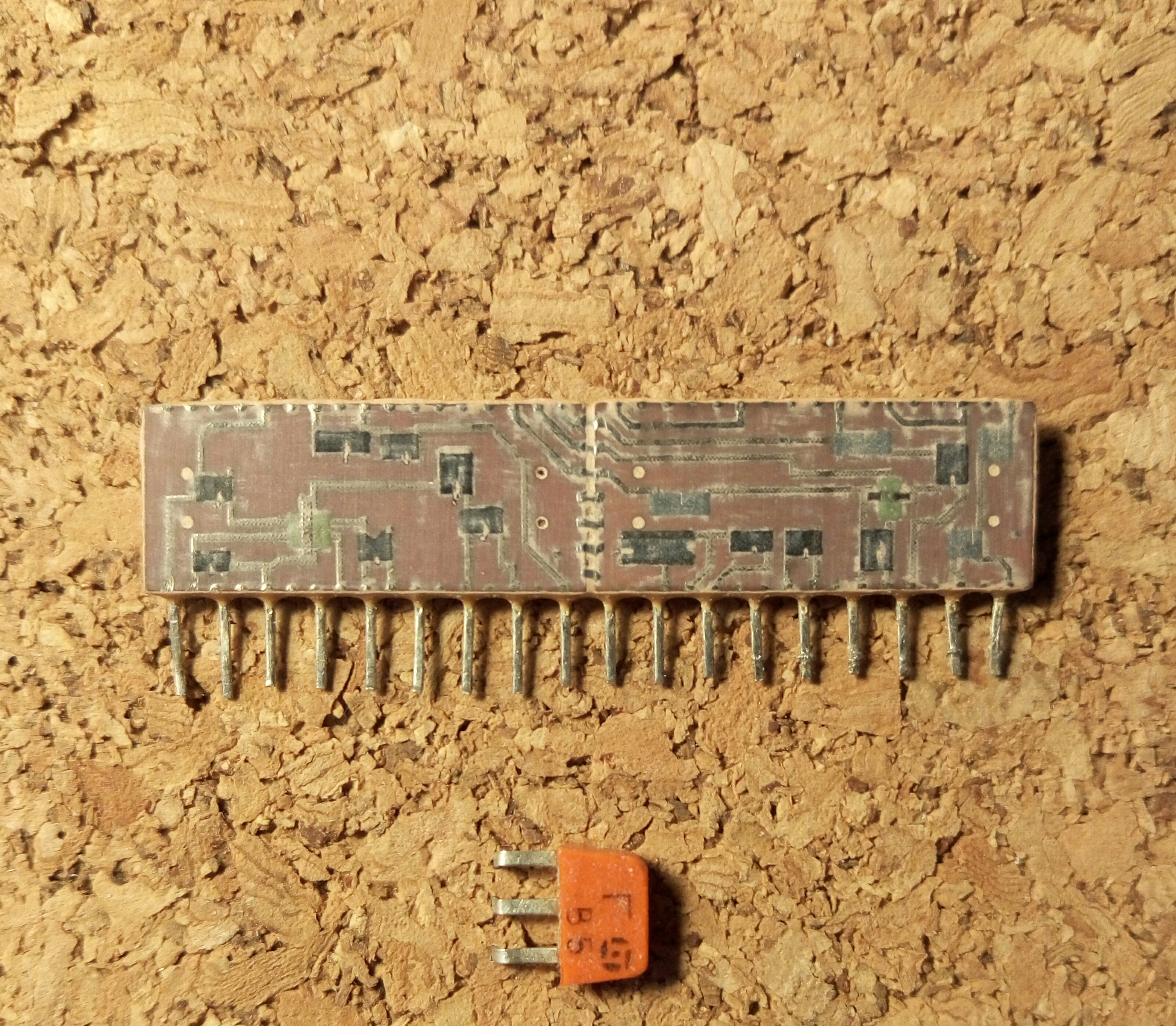

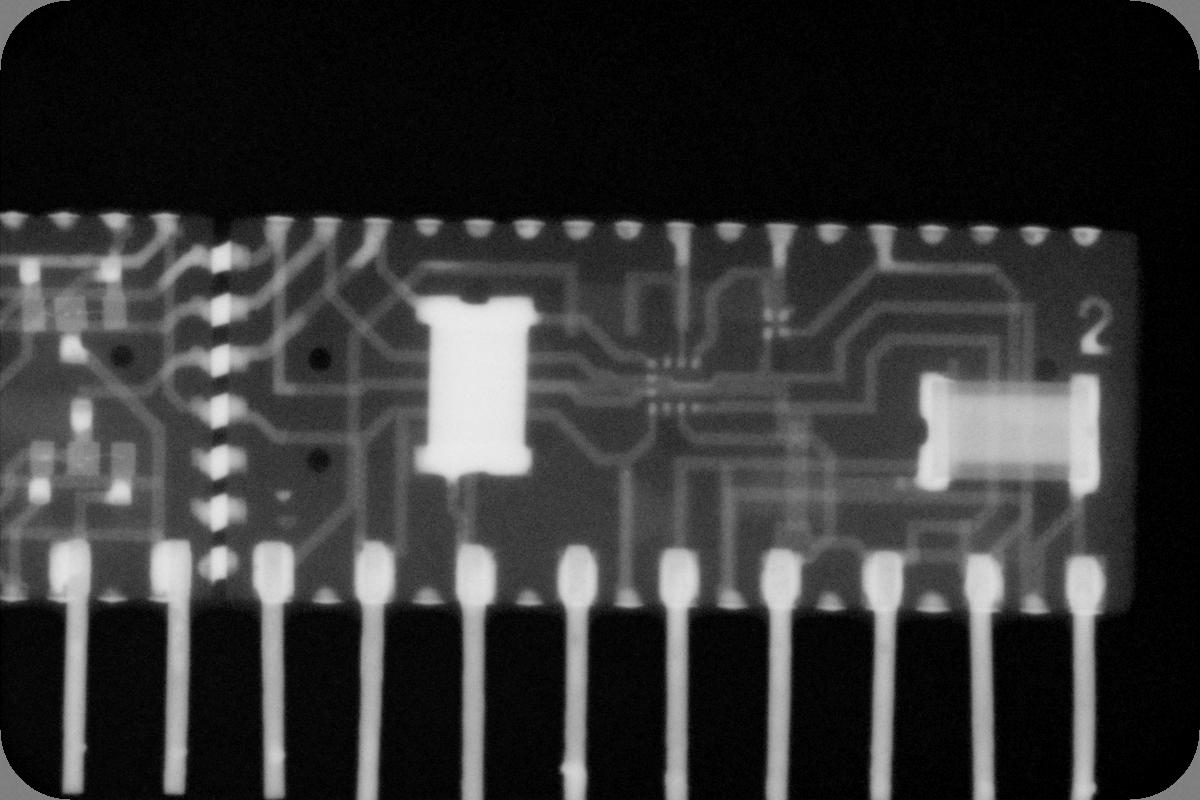

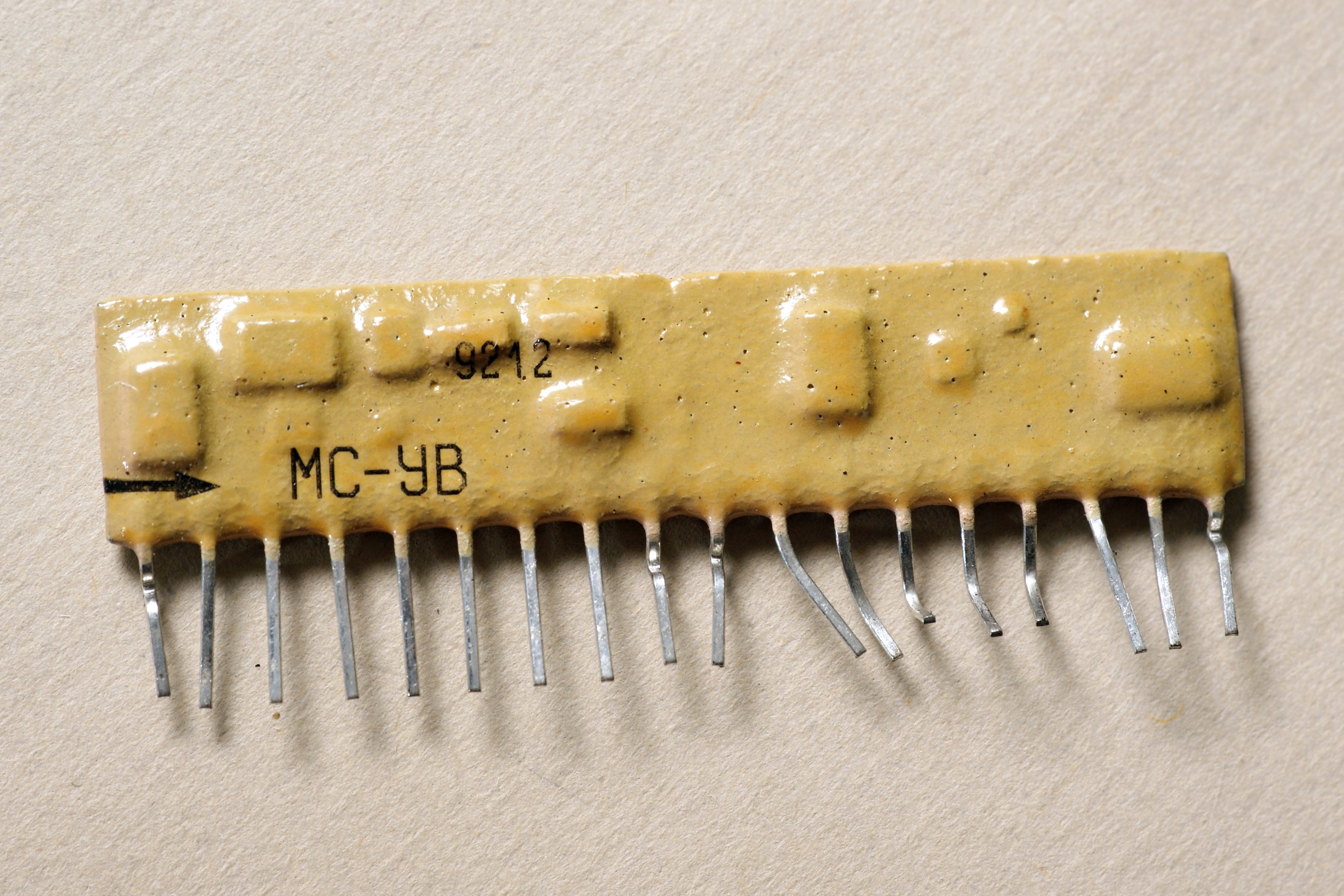

МС-УЛ1А

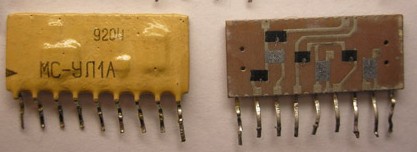

Это микросхема К433УЛ1А; в конце 80-х (?) 433я серия была переведена из категории микросхем в категорию микросборок и получила новые названия. Причины такого перехода были чисто экономические, и связаны с ценообразованием на серийные ГИС.

Предварительный усилитель низкой частоты для усиления сигналов от магнитофонных головок в трактах воспроизведения бытовой радиоаппаратуры.

Электрические параметры

Выходное напряжение - 1...2 В
Приведенное ко входу напряжение шумов - не более 0,3 мкВ
Ток потребления - 0,5...2,5 мА
Входное сопротивление - не менее 50 кОм
Выходное сопротивление - не более 1 кОм
Коэффициент усиления по напряжению - 800...1200
Коэффициент гармоник - не более 0,5%
Коэффициент ослабления усиления на нижней (верней) граничной частоте - -17...-13 дБ


(фото с форума "Портативного ретрорадио")


(фото Александра aka shyrik)

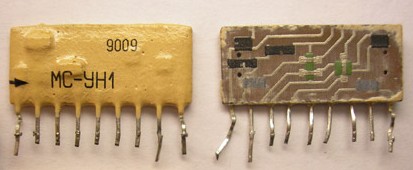

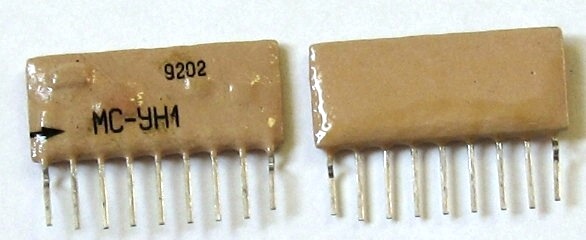

МС-УН1

Это позднее название микросхемы К433УН1, причем первоначально её переименовали в МС-УНЧ, но вскоре название привели в соответствие с требованиями при регистрации изделий.

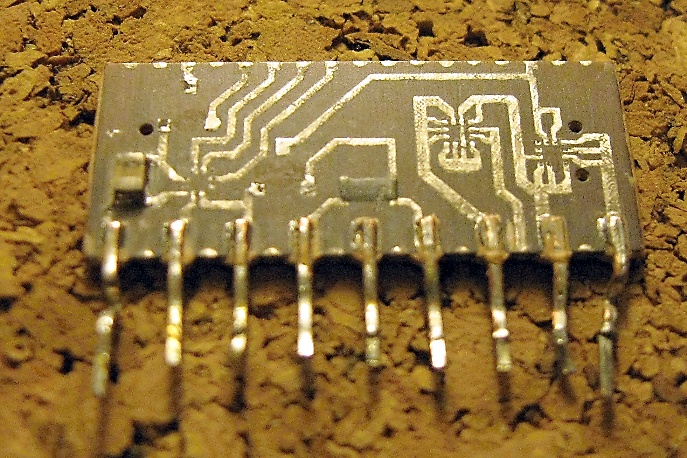

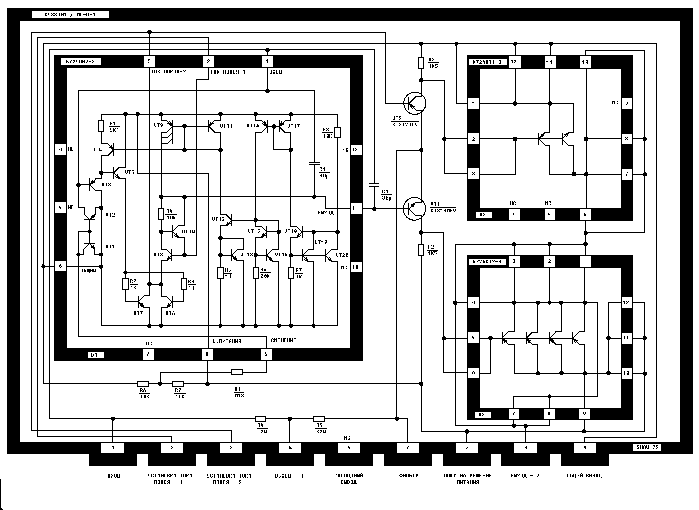

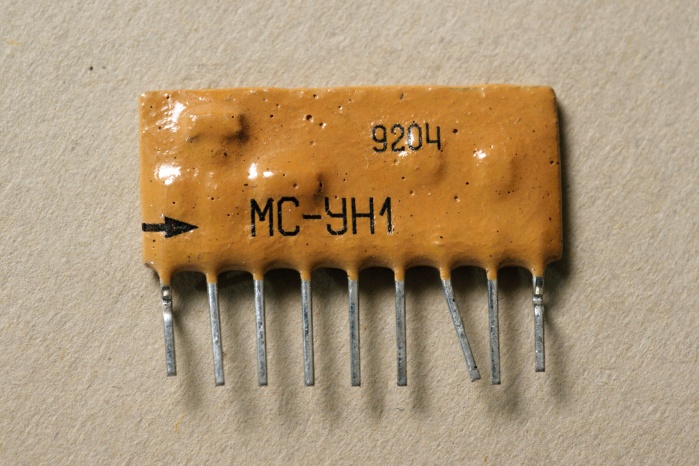

ГИС представляет собой усилитель мощности низкой частоты для звуковых трактов бытовой аппаратуры магнитной записи. Справочные данные на неё.


(фото Александра aka shyrik)

Электрические параметры

Сопротивление нагрузки - 3,2...40 Ом
Выходное напряжение - 2,6...3,8 В
Приведенное ко входу напряжение шумов - не более 50 мкВ
Ток потребления - 1,0...10,0 мА
Коэффициент усиления напряжения - 7,5...13
Коэффициент гармоник при максимальной выходной мощности - не более 10%
Коэффициент гармоник при номинальной выходной мощности - не более 0,6%
Коэффициент ослабления усиления на нижней граничной частоте - -2...+2 дБ
Коэффициент ослабления усиления на верхней граничной частоте - -2...+2 дБ


(фото с форума "Портативного ретрорадио")


(информация с форума "Портативного ретрорадио")

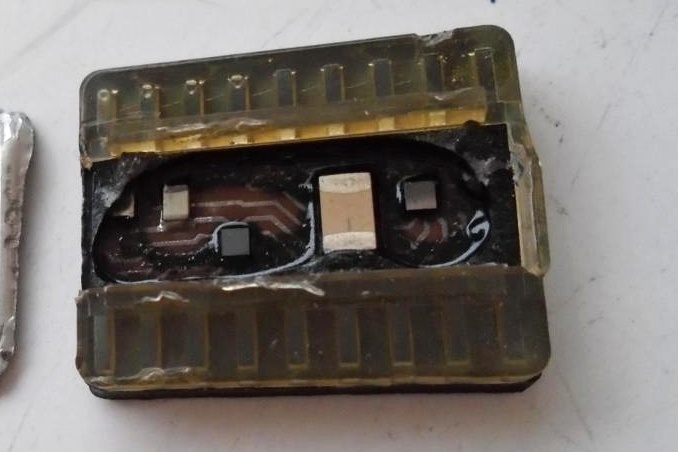

МС-УН2

Почему-то нет логотипа завода...

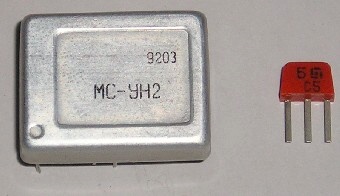

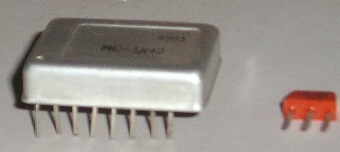

Предварительный усилитель мощности низкой частоты (до 10 Вт) для бытовой радиоприёмной аппаратуры. Справочная информация на неё (от Александра Перебаскина) и заводские данные.

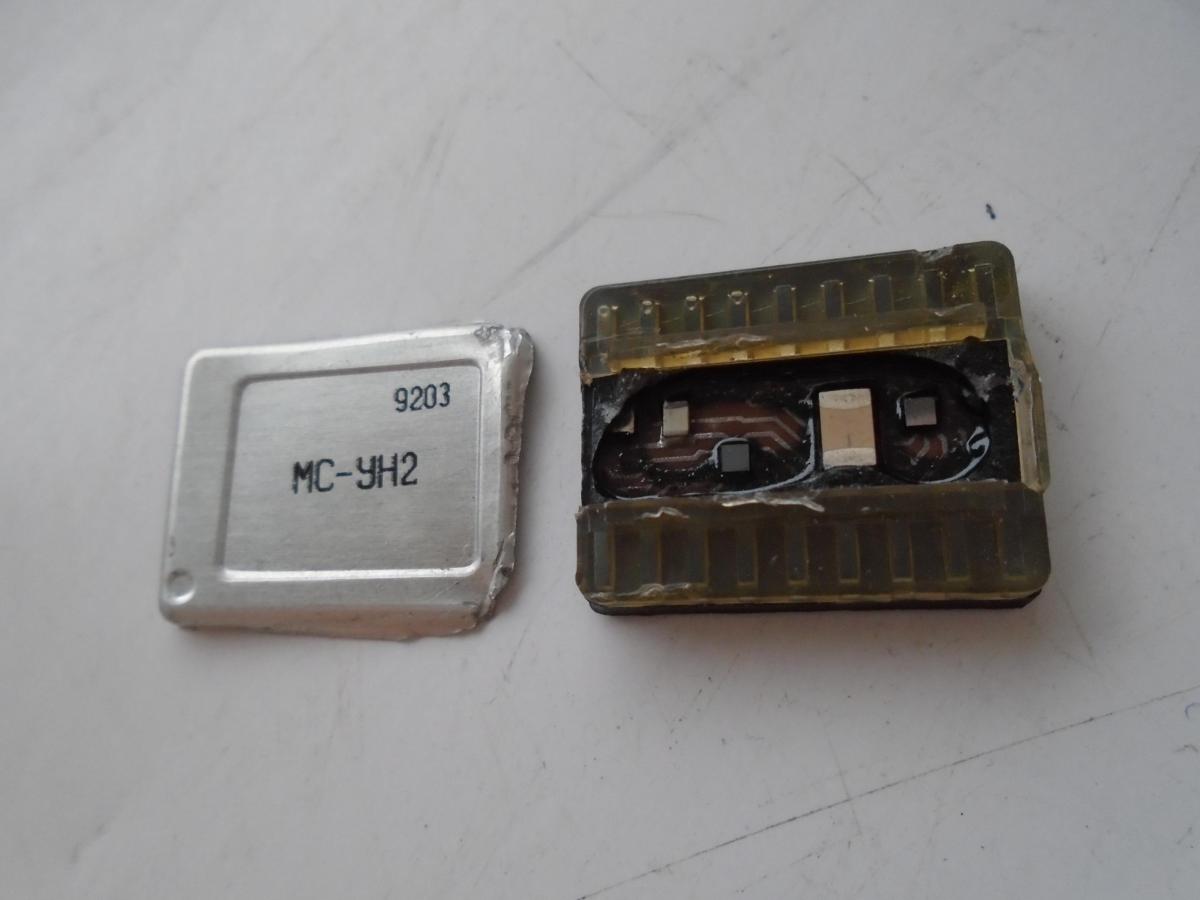

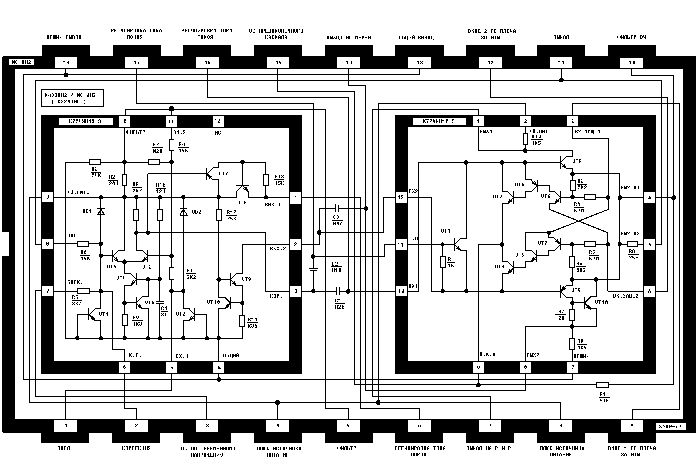

Это модернизированный вариант хорошо известной микросхемы К224УН6; отличается от неё тем, что сделана на паре кристаллов К724УН13-3 + К724УН10-3 (К224УН6 - на 724УН8 + К724УН10-3). Параметры практически одинаковые, схемы включения и область применения тоже - в аппаратуре одна вместо другой использовалась без каких-либо изменений в схеме. Перевод в микросборки был в первую очередь выгоден экономически – не требовалось тратить время и силы на ввод новых типов и пр.


(фото с Форума радиодеталей)


(информация с форума "Портативного ретрорадио")

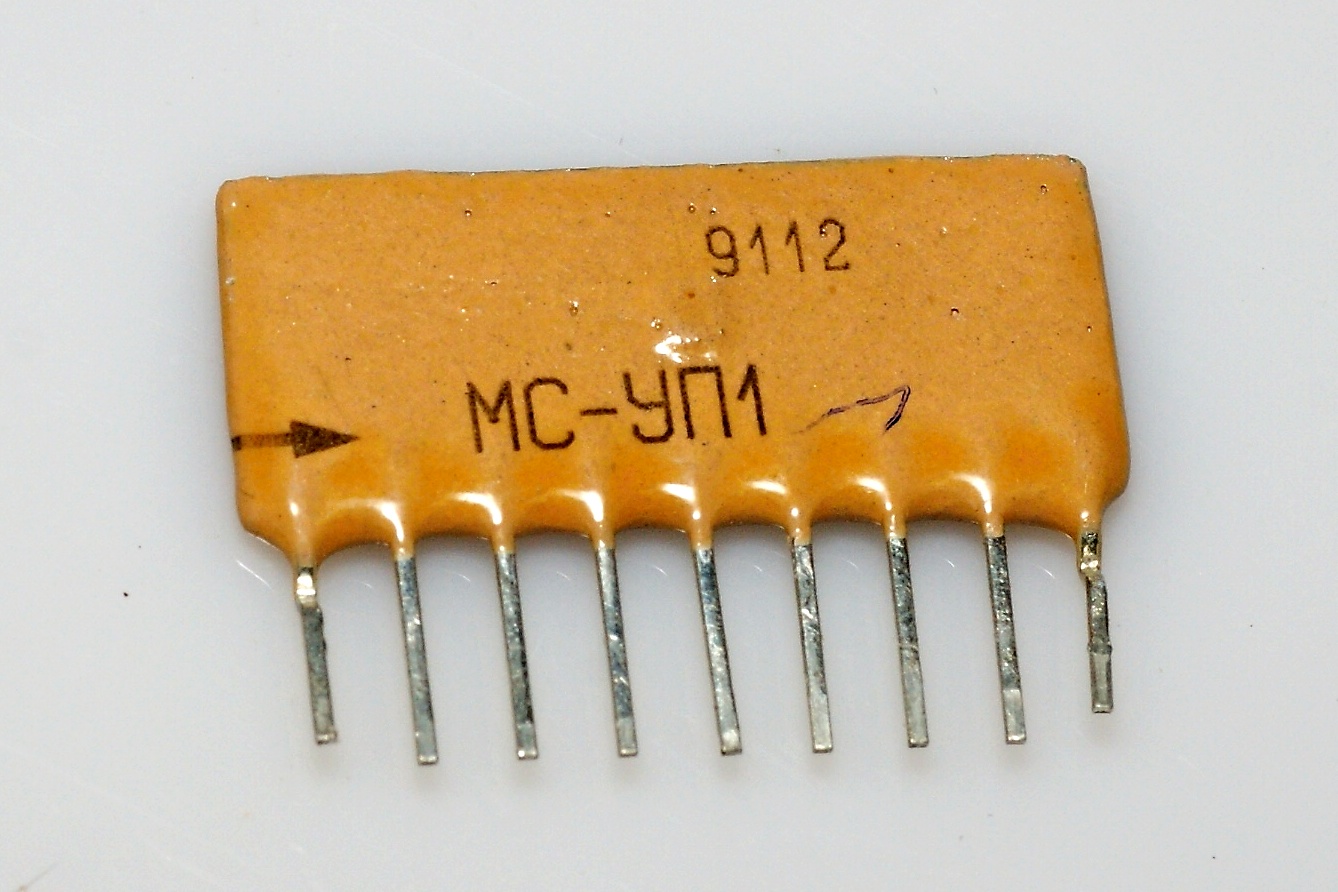

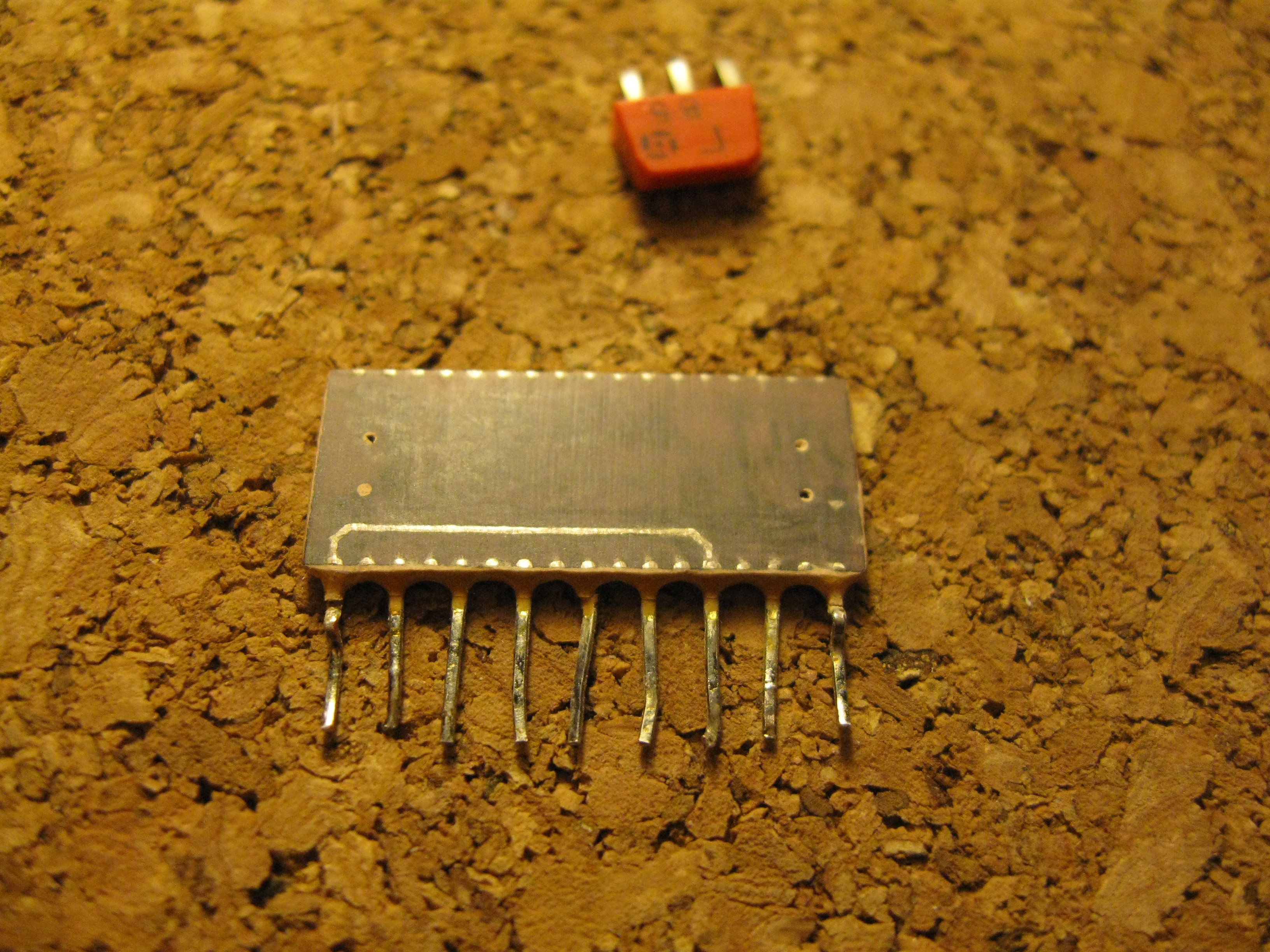

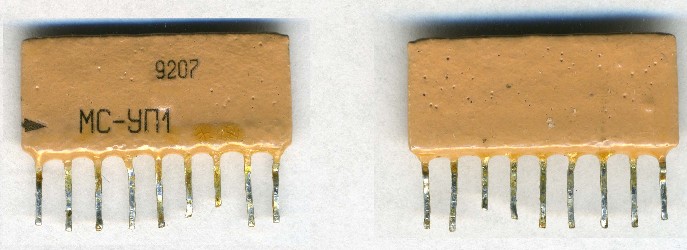

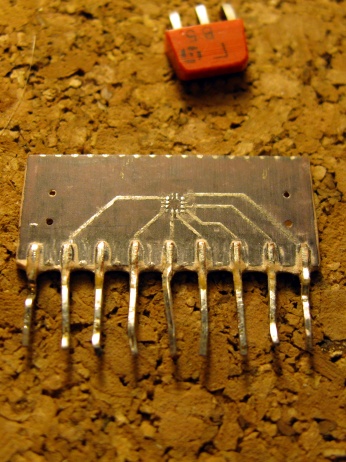

МС-УП1

Это позднее название К433УП1, с небольшим отличием - не задействован вывод 1.

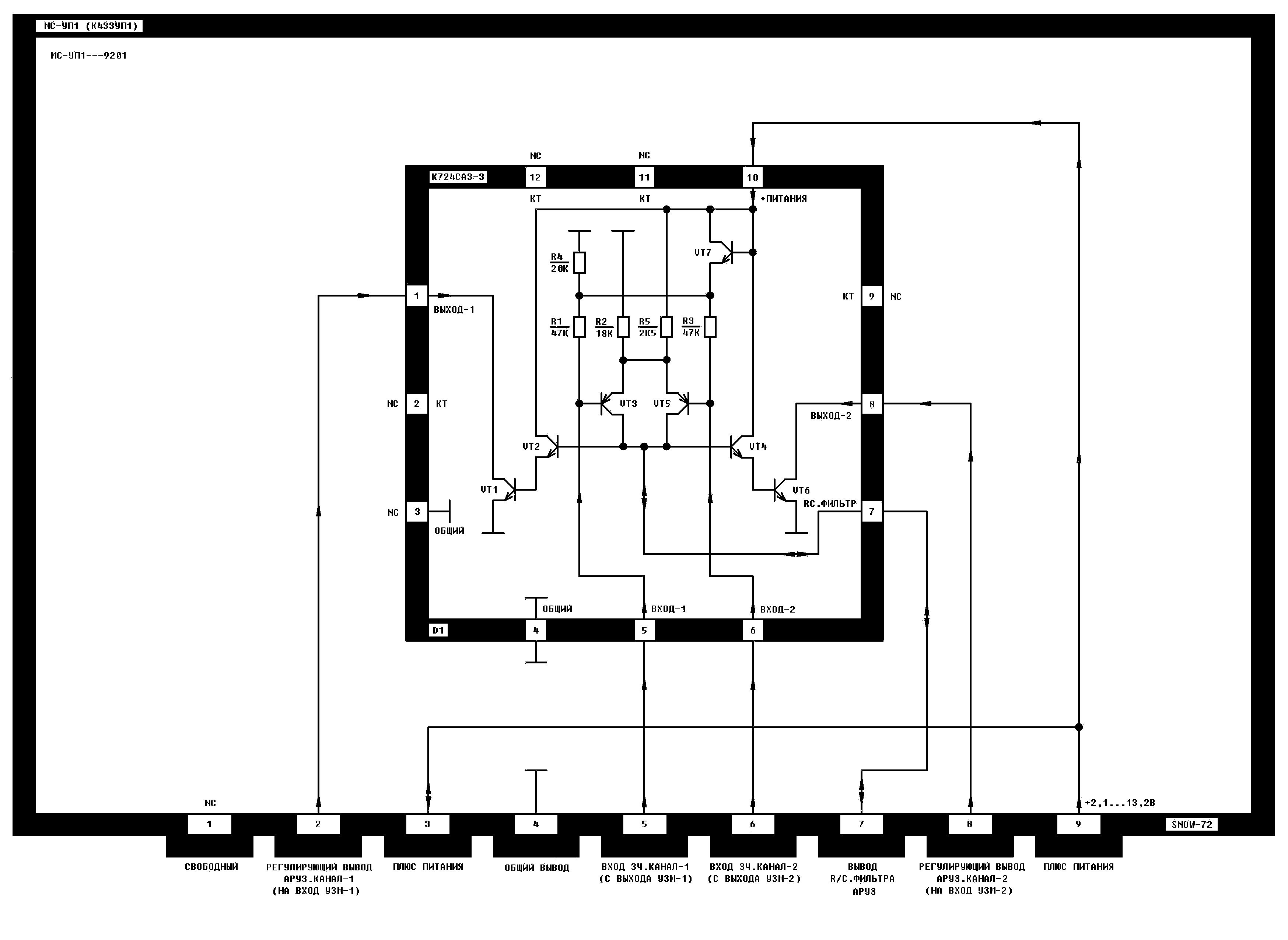

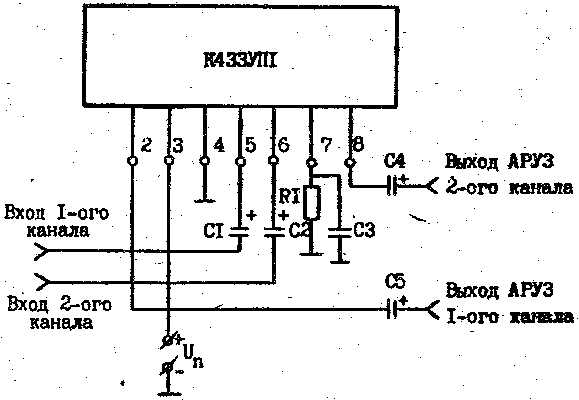

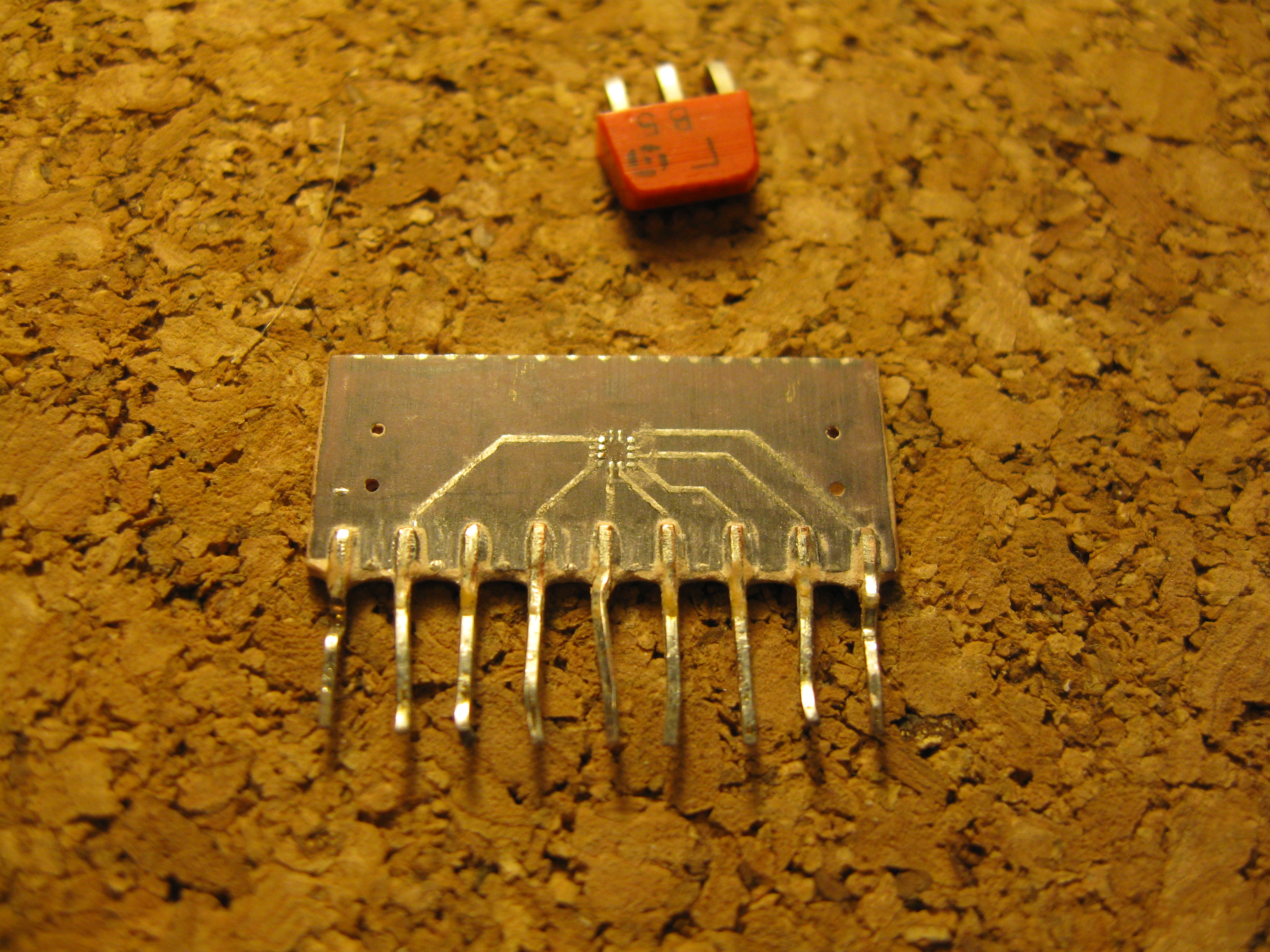

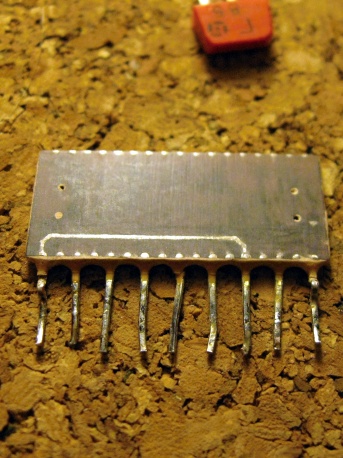

Микросхема представляет собой устройство, осуществляющее автоматическую регулировку уровня записи и предназначена для использования в бытовой аппаратуре магнитной записи 2—4 групп сложности по ГОСТ 24863-81.

(фото с форума "Портативного ретрорадио")

(фото с форума "Портативного ретрорадио")

Электрические параметры

Напряжение срабатывания
   Uср5 - 210...370 мВ
   Uср6 - 900...1200 мВ
Ток потребления - 0,3...12,0 мА
Относительный динамический диапазон регулирования АРУЗ - не более 3 дБ
Время установления - 100...300 мс
Время возврата - не менее 30 с


(фото Александра Абызова)

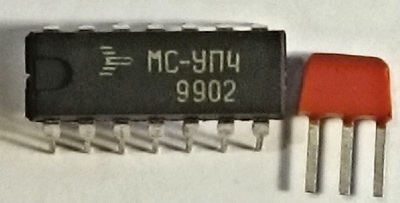

МС-УП4

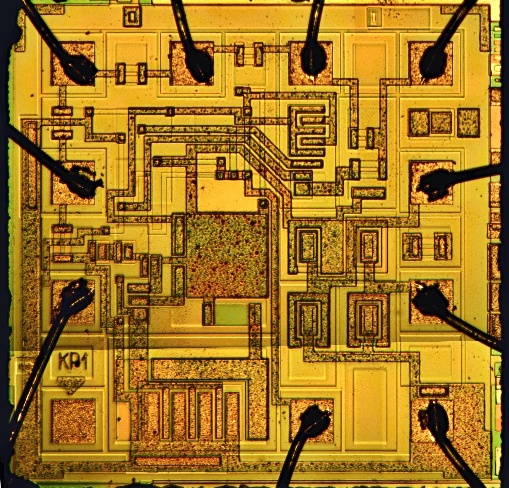

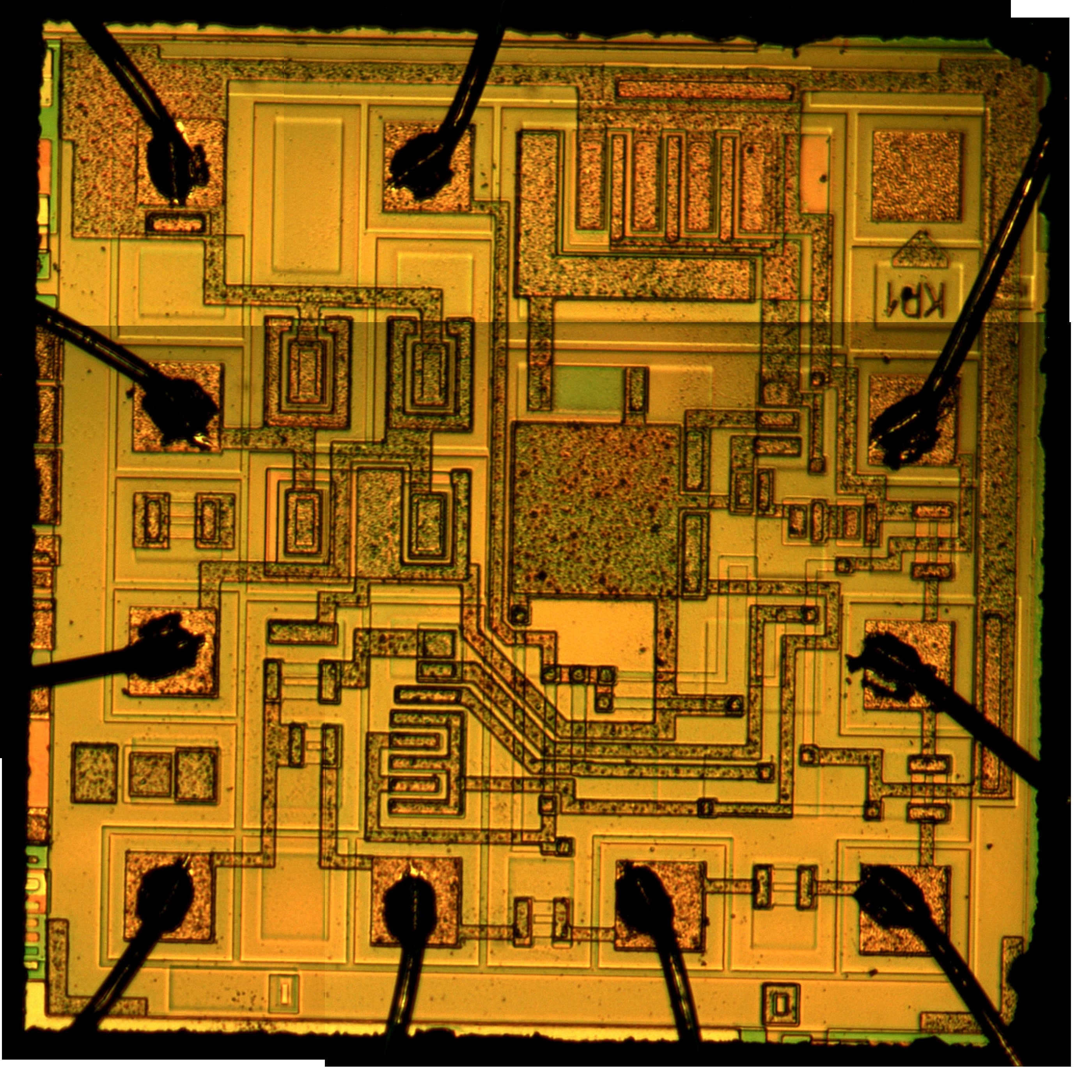

Усилитель сигналов звуковой частоты, в частности, электронного микрофона с согласующим каскадом в составе телефонного аппарата; аналог КР1026УН1.

Электрические параметры

Постоянное напряжение на выходе - 4-8 В
Напряжение шумов на выходе - не более 130 мкВ
Входное сопротивление - не менее 6,5 кОм
Коэффициент усиления напряжения - 30-44 дБ
Ступенчатое снижение коэффициента усиления относительно номинала - 2,0-5,5 дБ
Коэффициент неравномерности АЧХ - не более 1,0 дБ
Коэффициент гармоник - не более 3,0%

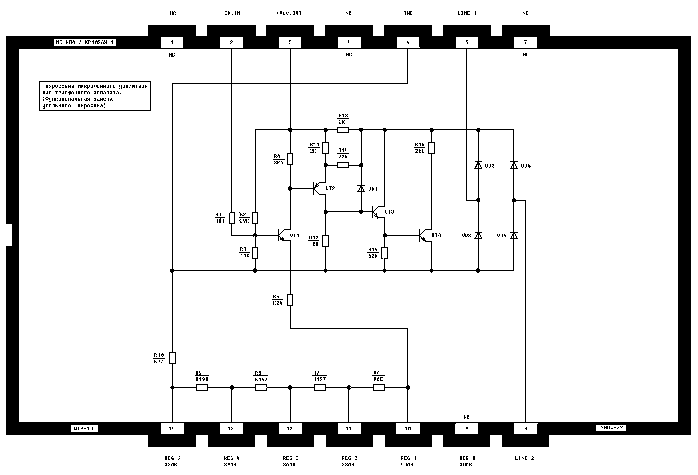

Принципиальная схема:


(информация с форума "Портативного ретрорадио")


(фото Александра А.)

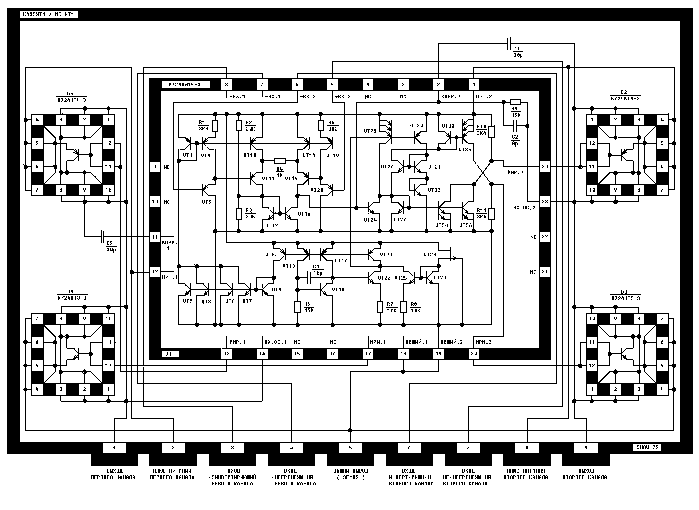

МС-УТ1

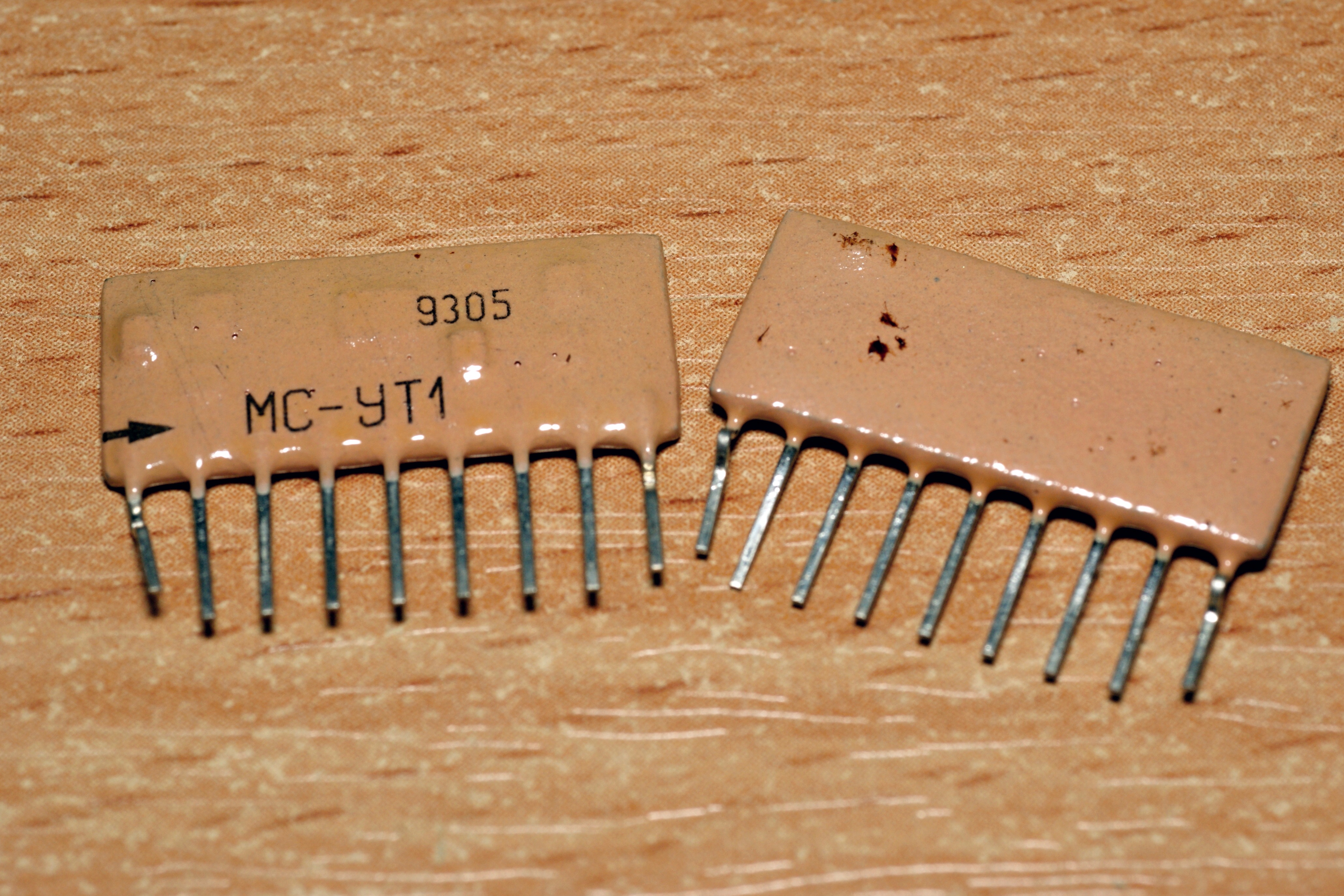

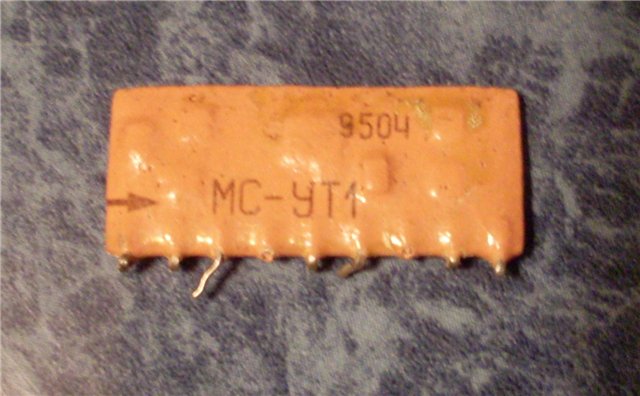

Двухканальный телефонный усилитель для малогабаритной бытовой радиоэлектронной аппаратуры; заводские данные на него.

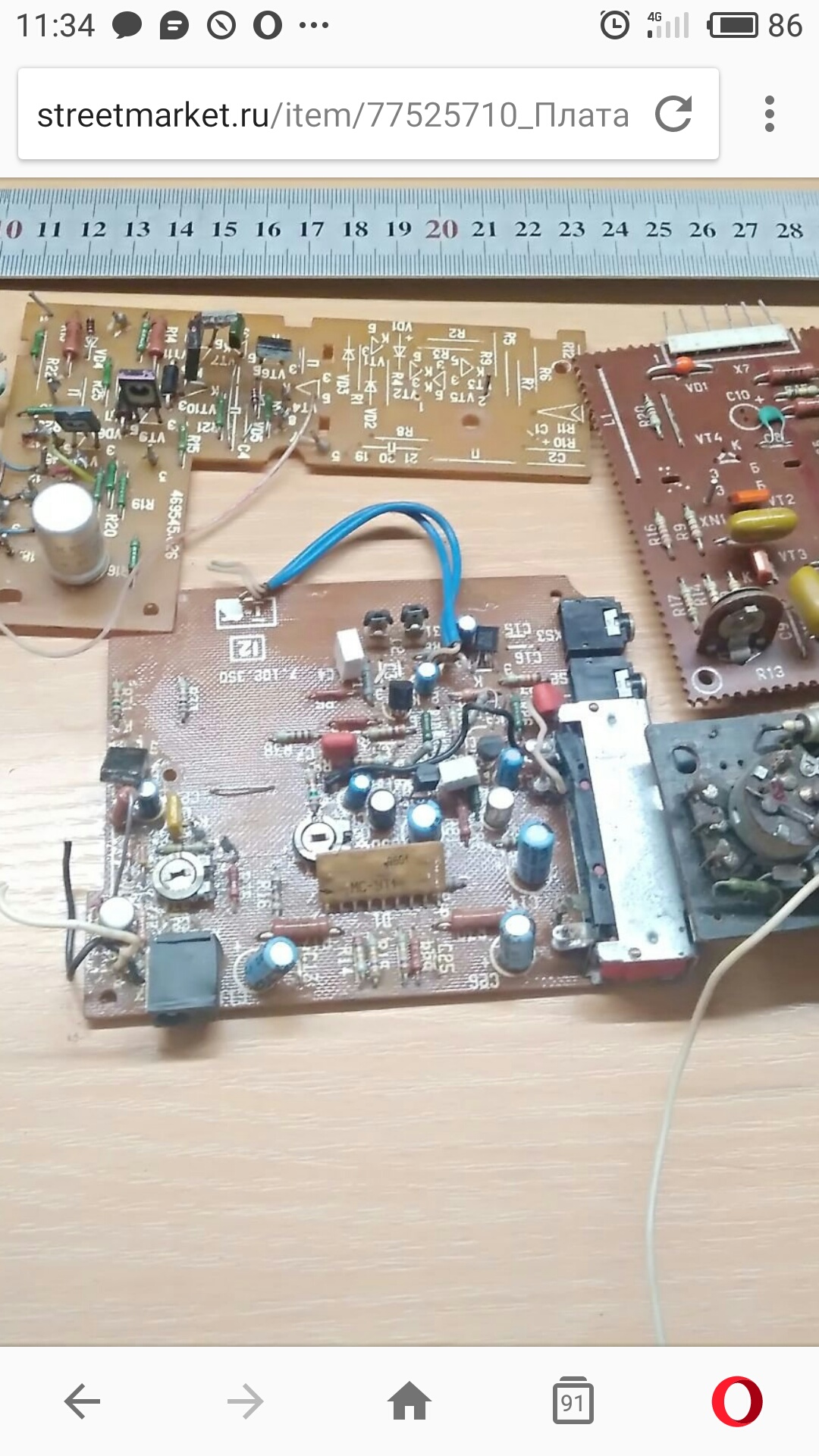

Микросборка применялась в кассетных плейерах "Квазар П-405С"; в ранних выпусках этой модели на её месте стояли две сборки МС-УН1.

Электрические параметры

Ток потребления 1-го и 2-го канала - 1...7 мА
Коэффициент гармоник (при Uп = 3 В, f = 1000 Гц)
   при Uвых.эфф = 980 мВ, Rн = 8 Ом - не более 10%
   при Uвых.эфф = 690 мВ, Rн = 8 Ом - не более 1%
   при Uвых.эфф = 690 мВ, Rн = 33 Ом - не более 0,5%


(фото с форума Портативное ретрорадио)

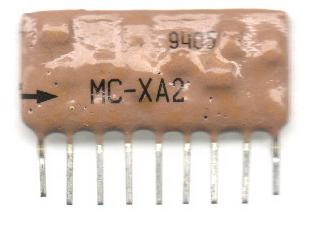

МС-ХА2


(фото с форума Портативное ретрорадио)

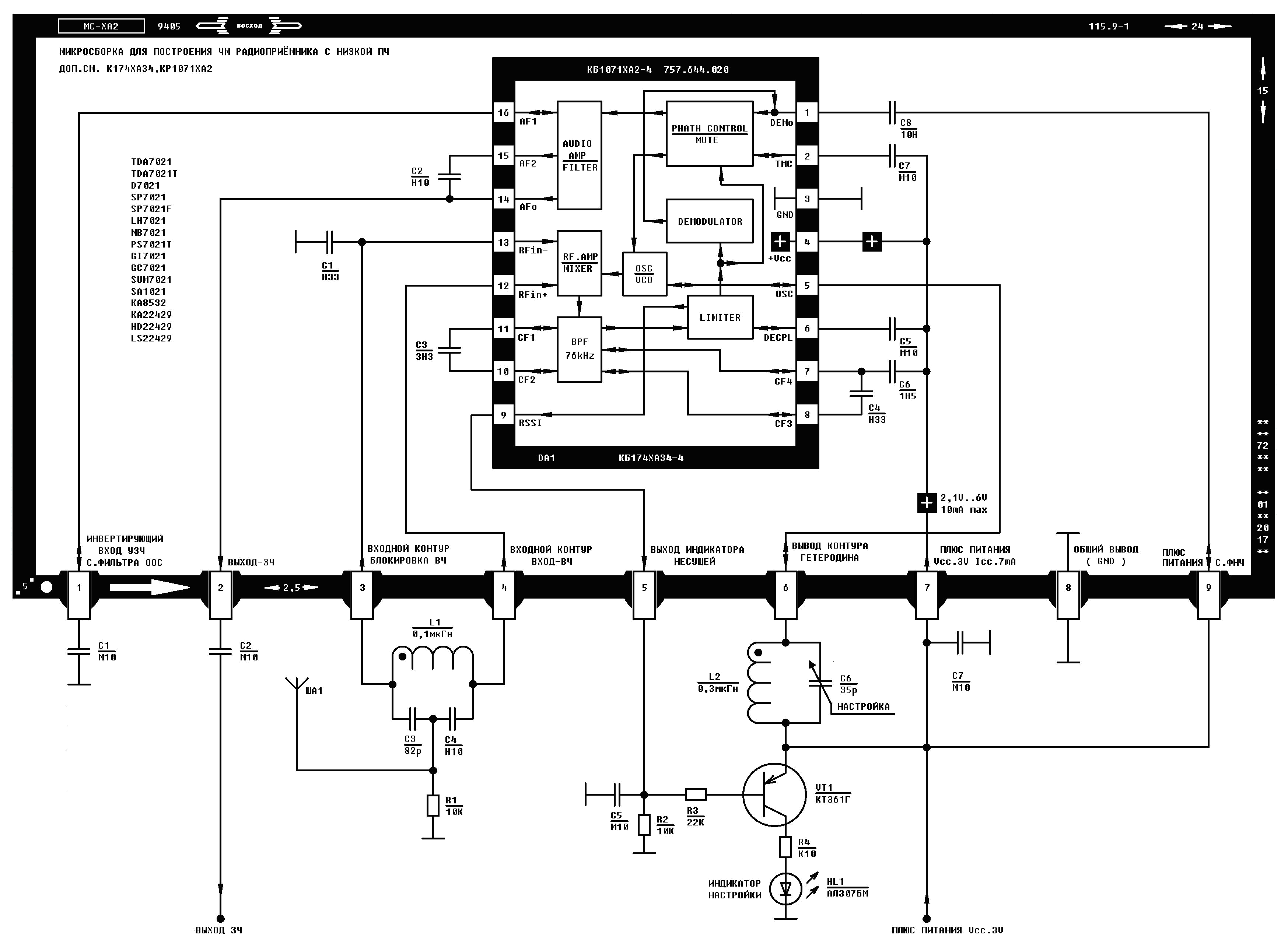

Микросборка МС-ХА2 содержит в своём составе кристалл 1071ХА2 (схема радиоприемника, тракт ЧМ + выходной УНЧ), и является попыткой миниатюризации.
