112ая серия

Крайне редкая нынче серия ДТЛ-логики, выполненная по технологии с окисной изоляцией элементов. Подробностей по ней очень мало; предположительно, тема ОКР называлась "Тюльпан-3".

В справочнике [1] приводится только пара микросхем - К112ЛД1 и К112ТМ1. Но на самом деле их больше; к примеру, 112ПУ1 или 112НД1-112НД4, которые являются функциональными аналогами микросхем К104НД1-К104НД4.

Серия нашла применение в бортовых вычислительных комплексах авиационного назначения, к примеру в ЦВМ "Орбита-20".

Производитель - "Кремний", Брянск.

Электрические параметры

Номинальное напряжение питания 3 В +10%
Выходное напряжение низкого уровня < 0,4 В
Выходное напряжение высокого уровня > 1,8 В
Входной ток низкого уровня < 1,2 мА
Эмиттерный ток входного транзистора > 6 мА
Потребляемая мощность < 45 мВт
Тактовая частота < 4 МГц
Время задержки включения < 1 мкс
Время задержки выключения < 2 мкс
Температура окружающей среды -45...+85°С

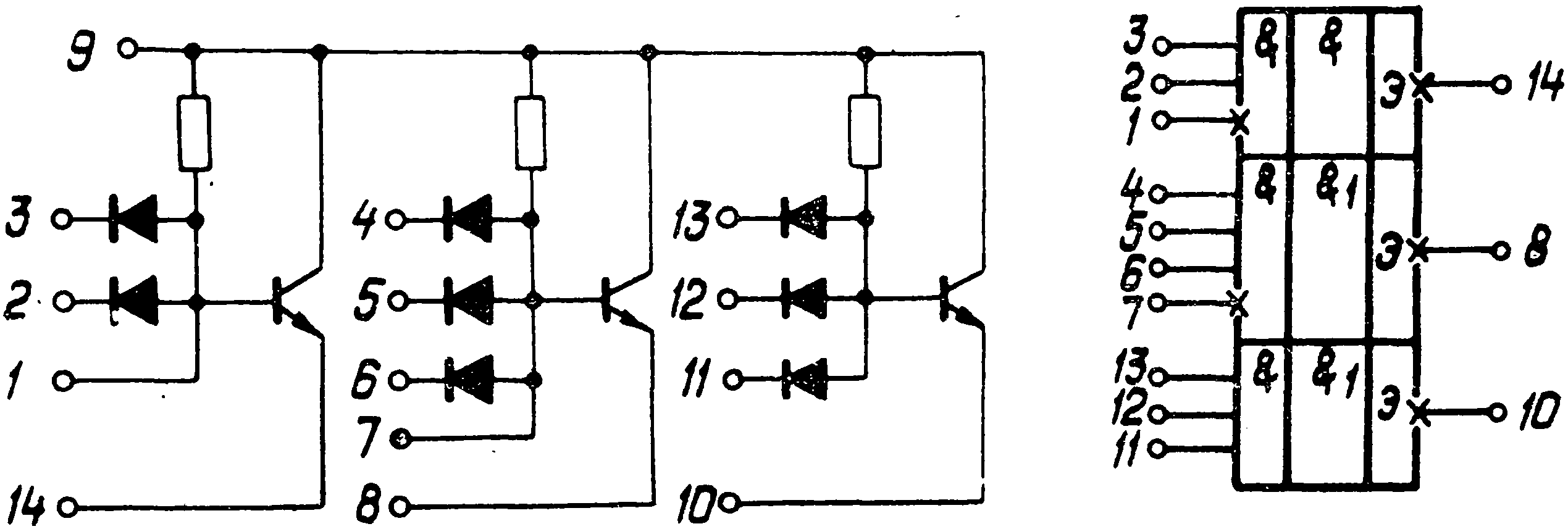

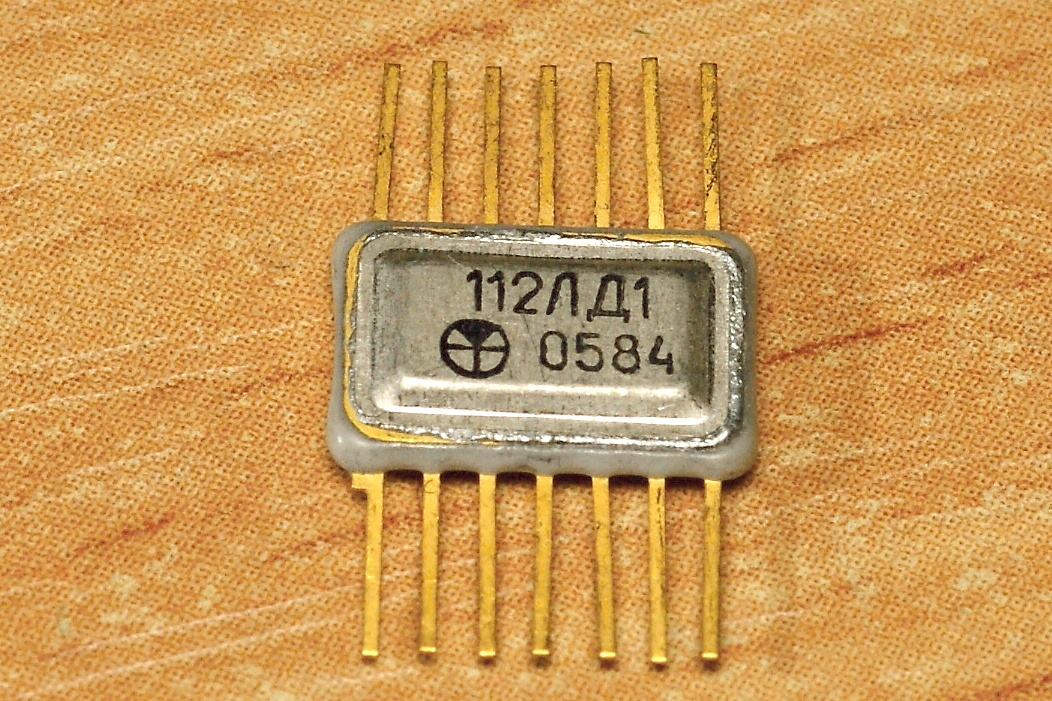

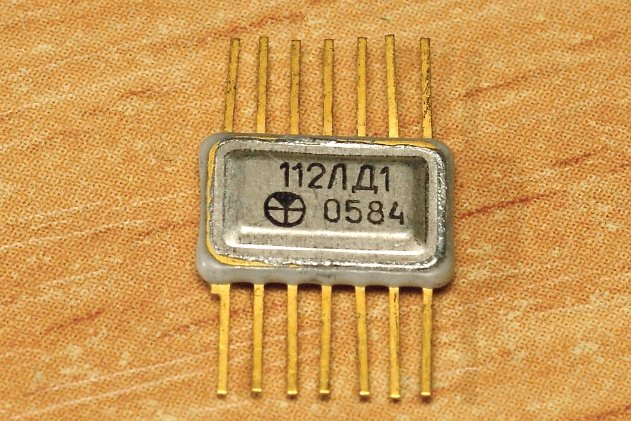

112ЛД1

Три расширителя по ИЛИ. Более почти ничего не известно...

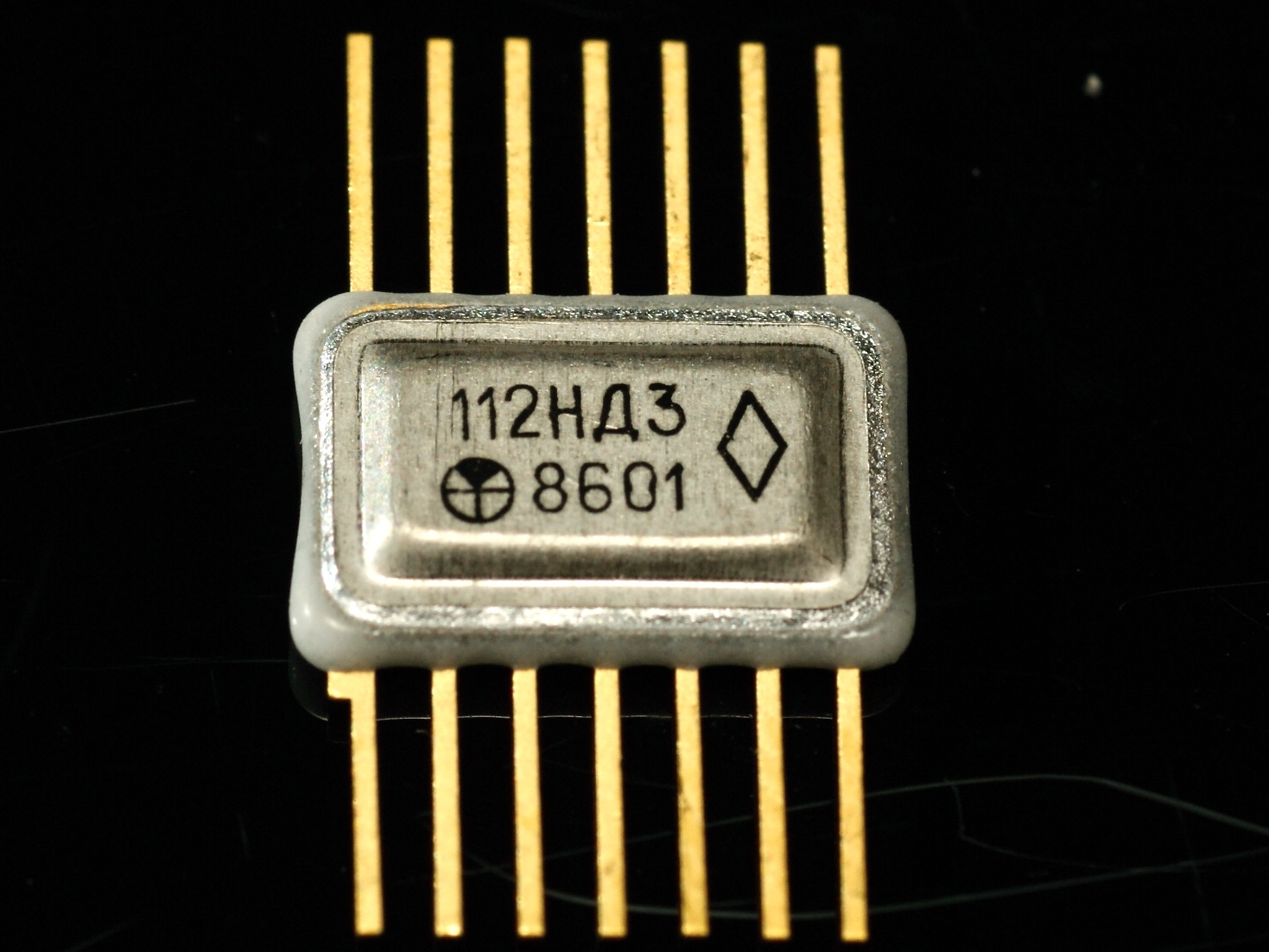

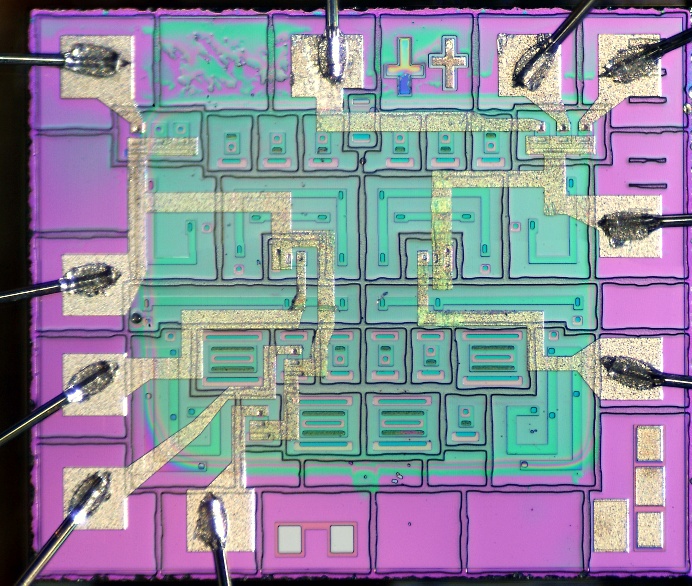

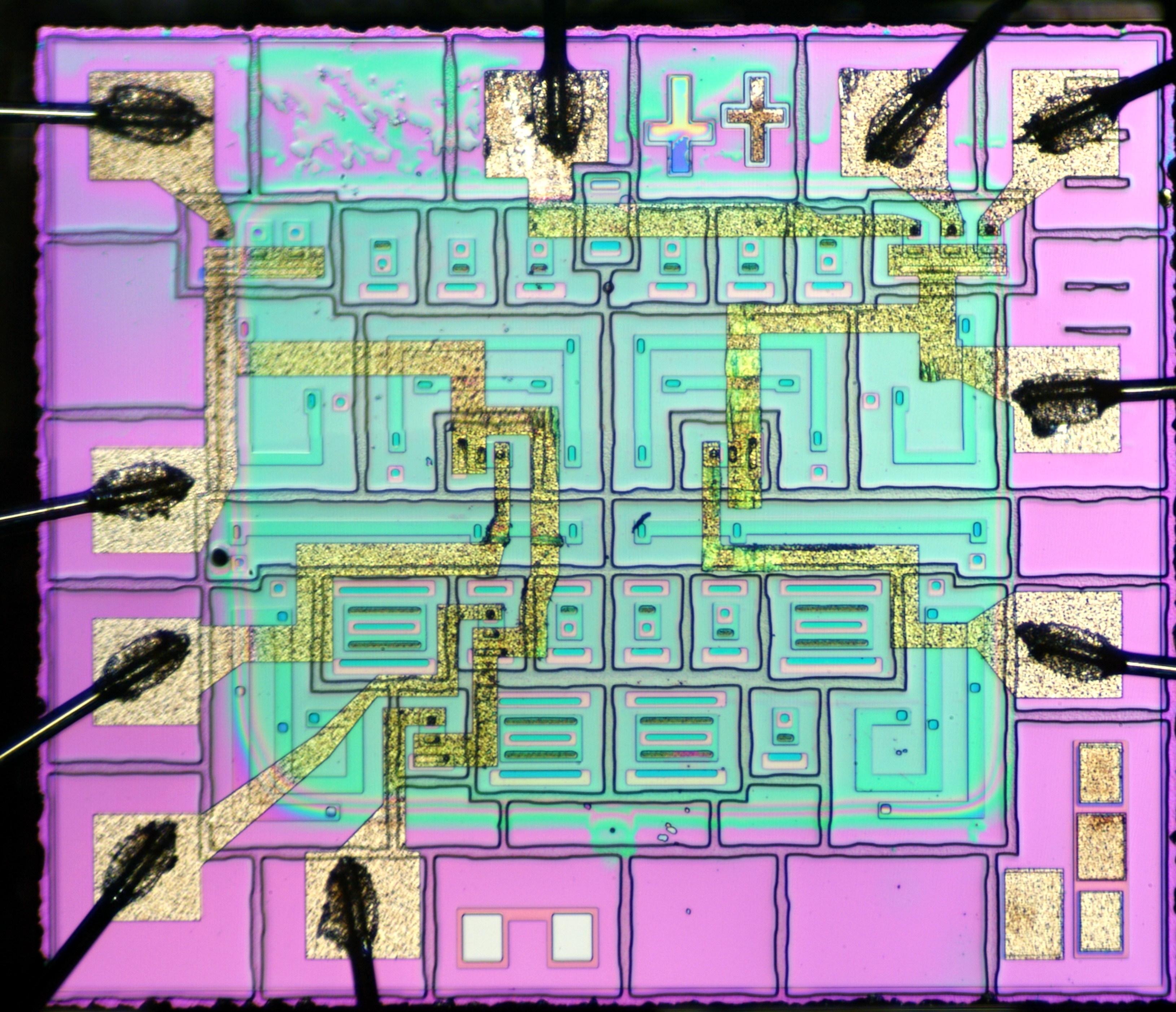

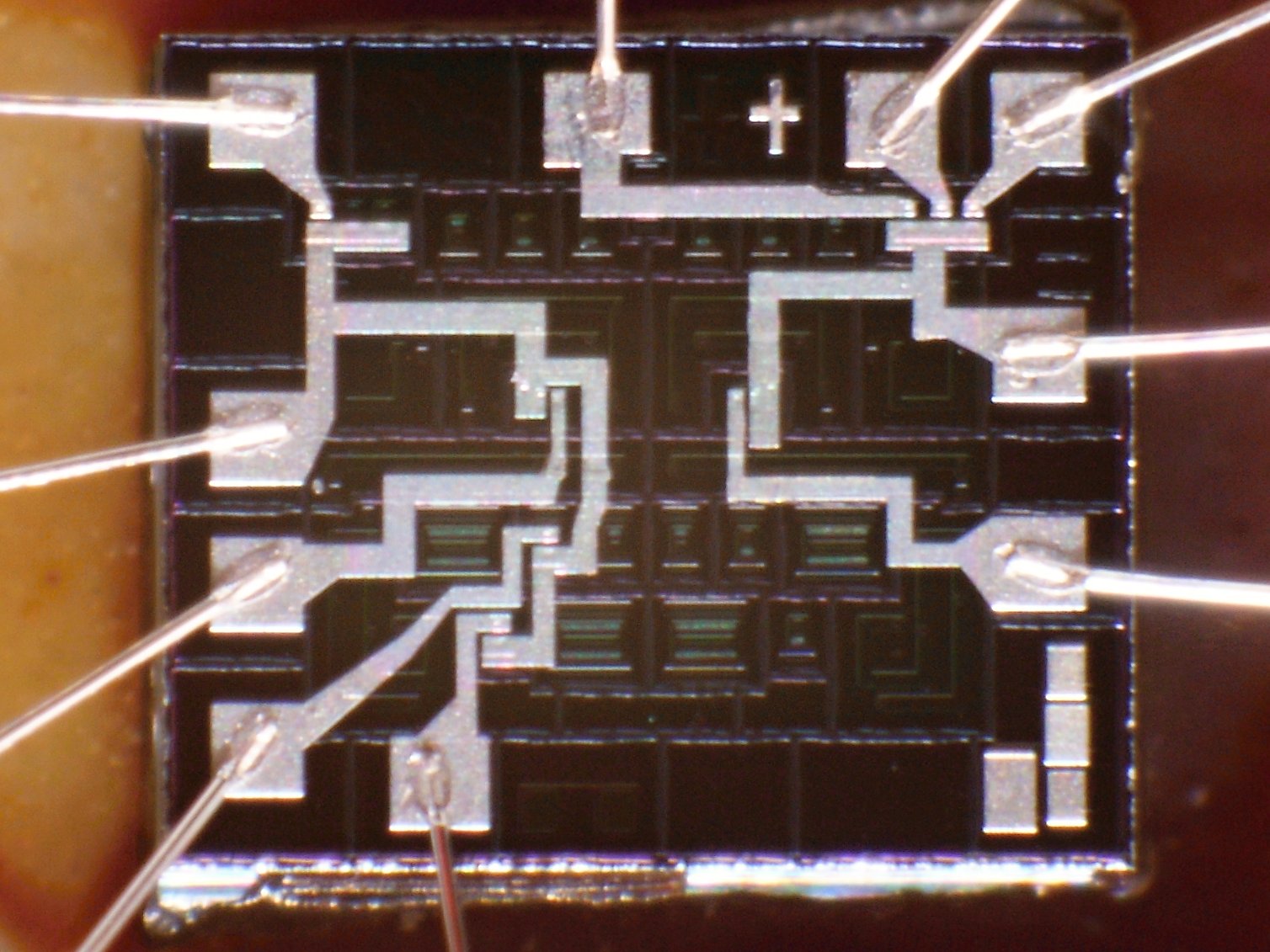

112НД3

Две диодные сборки. В литературе не встречаются, но есть заводской паспорт от них.

Кстати, в нем написано, что эти микросхемы - новое обозначение 104НД1-104НД4. Однако, если сравнить кристаллы этих микросхем, то станет ясно, что они совершенно разные.

Полагаю, что 112НД - просто отбраковка 112ТМ1...

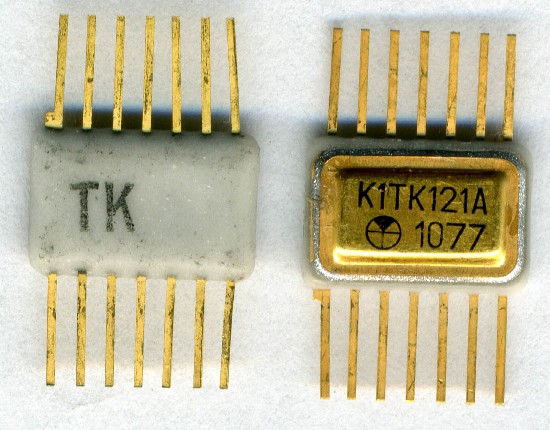

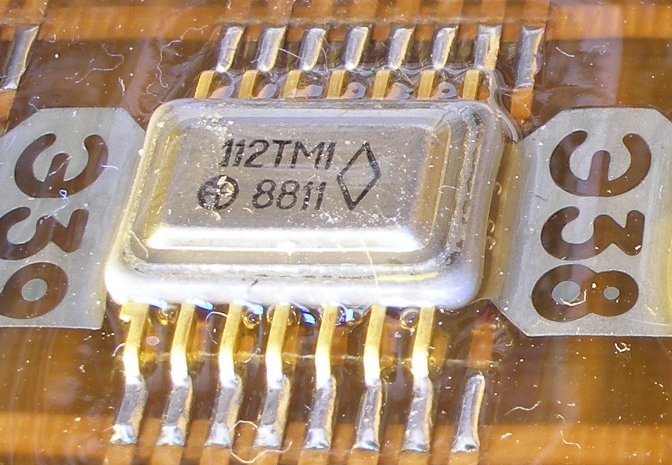

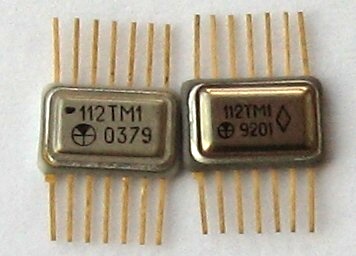

К1ТК121А, 112ТМ1


(фото Александра Абызова)

Микросхема состоит из двух D-триггеров с логикой на входе, назначение - выполнение логической операции И-ИЛИ/И-ИЛИ-НЕ с задержкой на период тактовых импульсов.

Данные из отраслевого каталога на нее.


(фото с форума "Портативное ретрорадио")

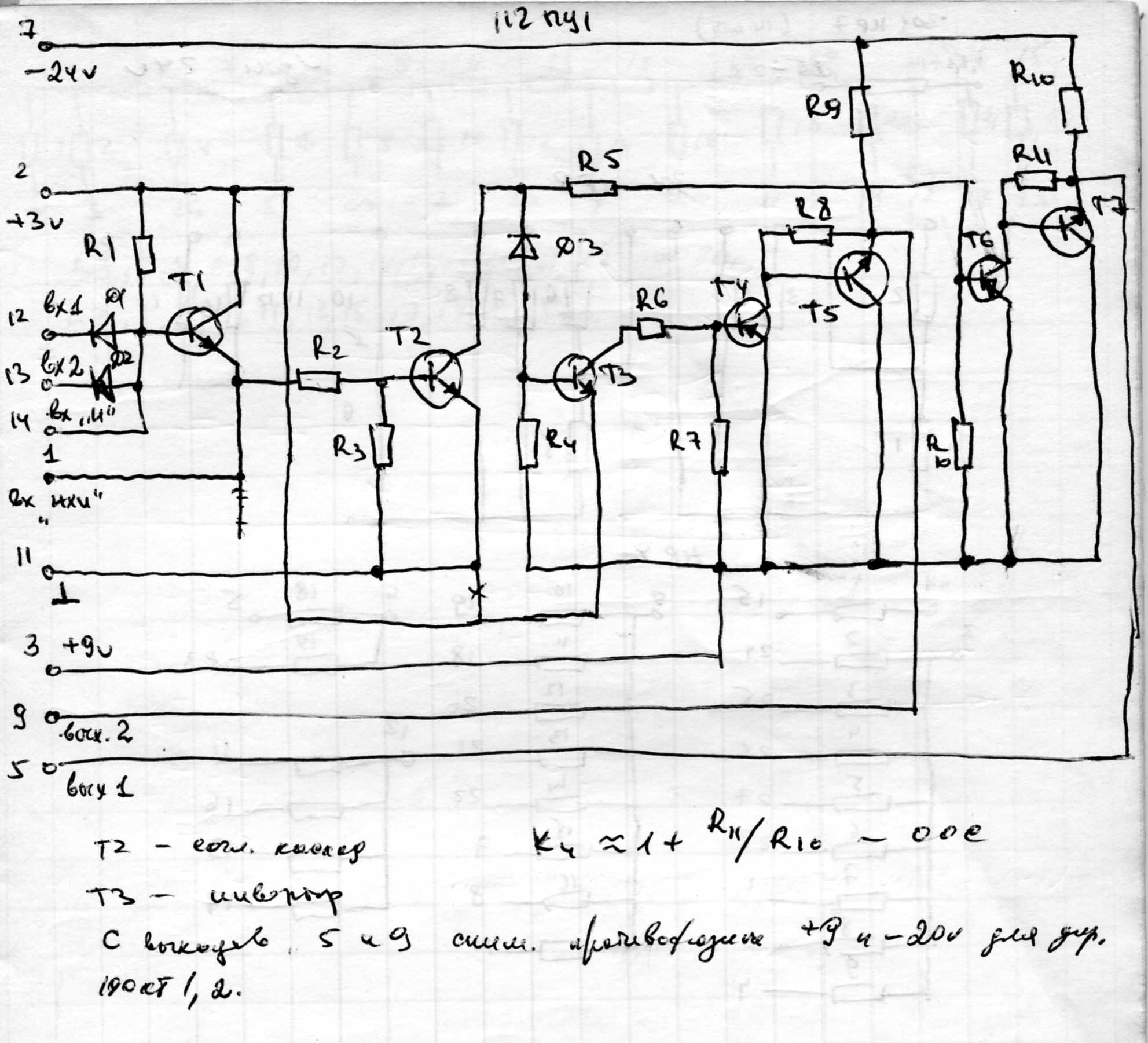

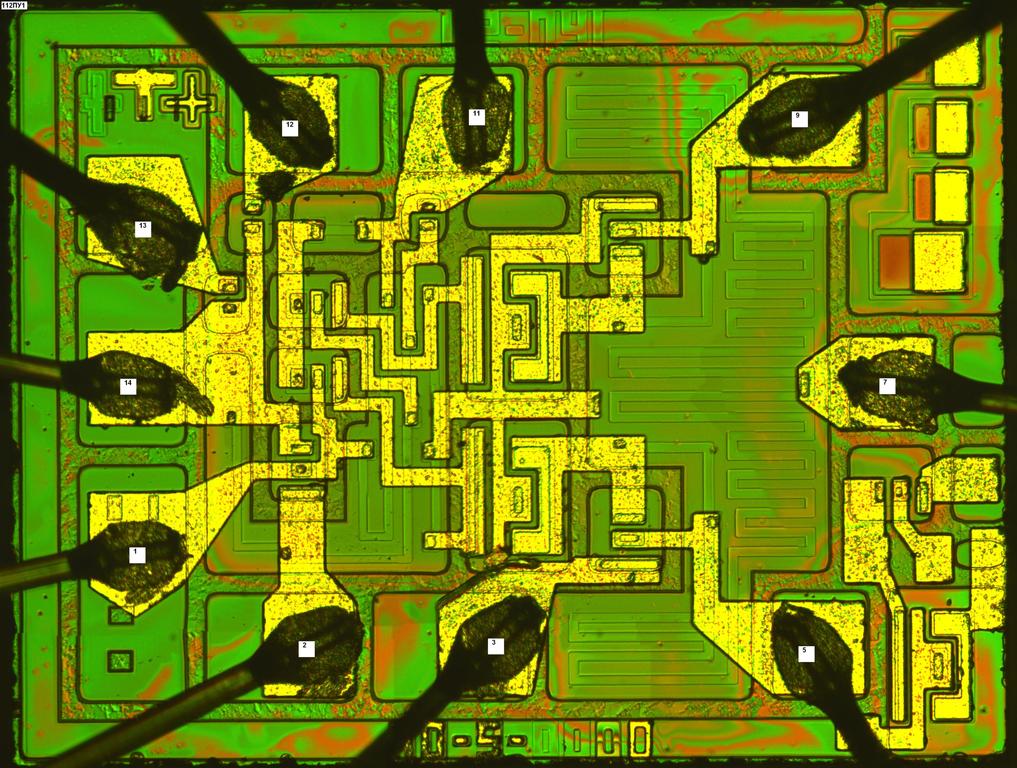

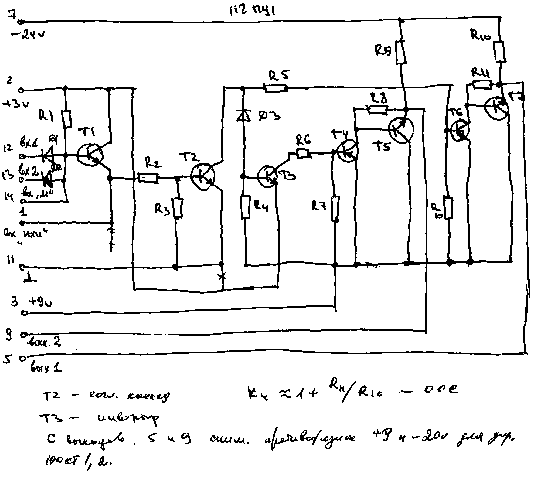

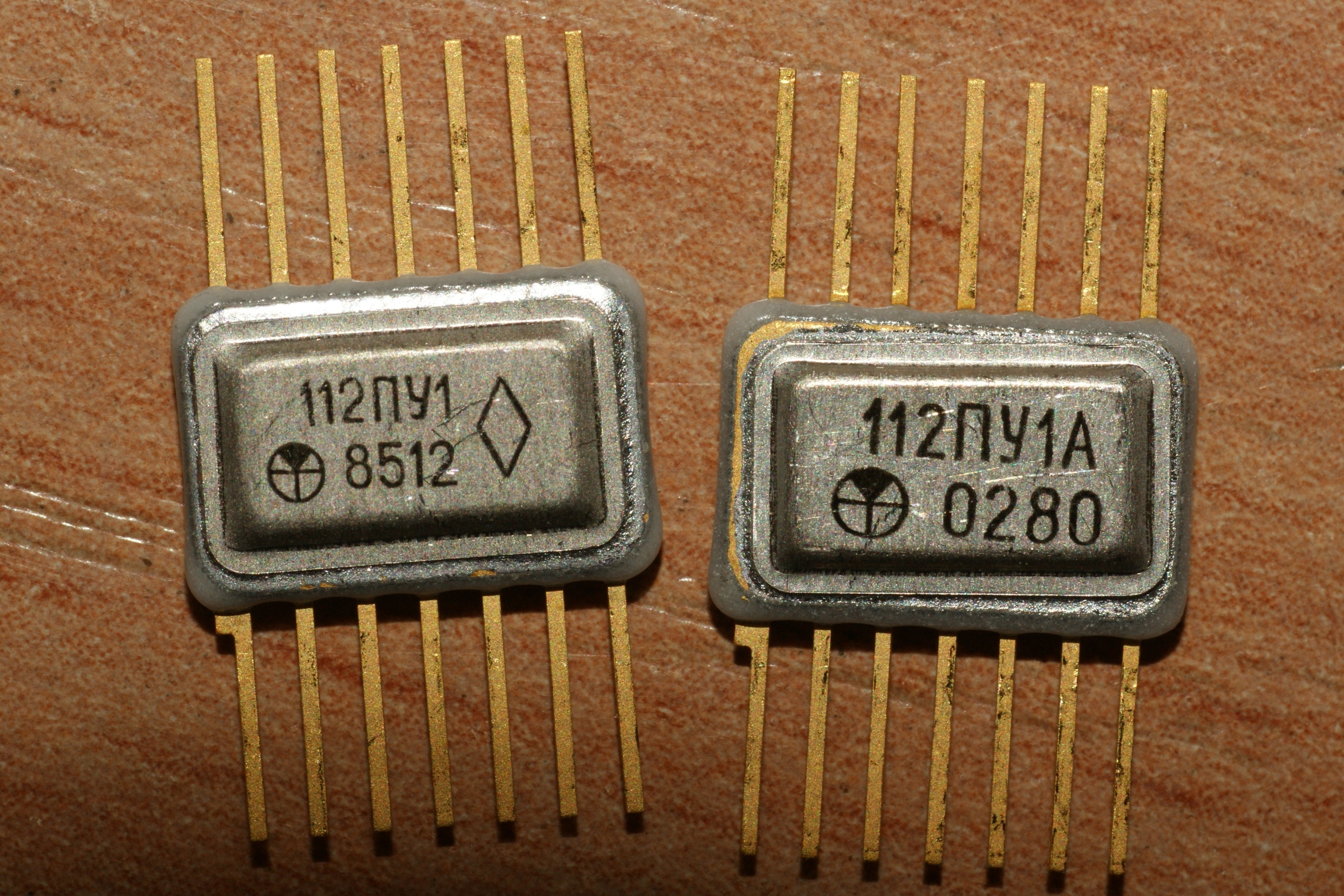

112ПУ1, 112ПУ1А

Преобразователь уровня, подробностей нет. В чем отличие версии с буквой "А" от обычной, также неясно.


(фото от 1Ж24Б)


(информация от Павла Почётова)

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.:Радиософт, 2001.
