1143я серия

Серия состоит из единственного типа :

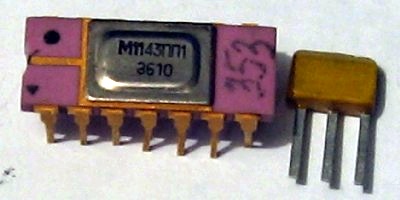

М1143ПП1

Назначение - прецизионный преобразователь напряжение-частота-напряжение.

Спецстойкий вариант 1108ПП1, тема "Репер-3". Справочный лист на нее и страница из книги [1] (с разрешения издательского дома "Додэка-XXI").

Производитель - "Альфа" он же РЗПП, Рига (Латвия)

Электрические параметры

Напряжение питания +15 В +5%
Выходной ток - 500 мкА
Интервал рабочих температур - -60...+85 °С
Срок сохраняемости - 25 лет
Минимальная наработка - 100 000 часов

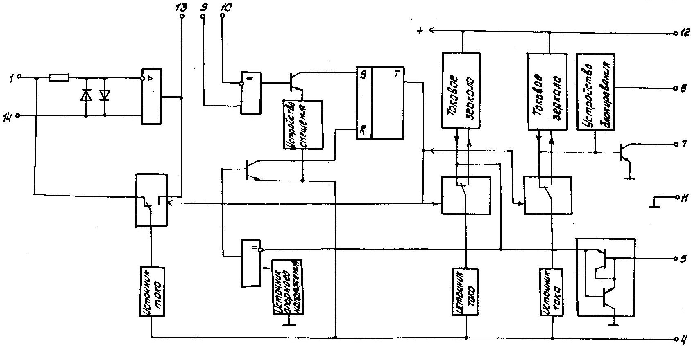

Назначение выводов


1 - инвертирующий вход
4 - питание -Uп
5 - конденсатор одновибратора
6 - вход бланкирования
7 - частотный выход
9 - вход компаратора неинвертирующий
10 - вход компаратора инвертирующий
11 - общий
12 - питание +Uп
13 - аналоговый выход
14 - неинвертирующий вход

Источники:

1. Микросхемы АЦП и ЦАП. Справочник. Издательский дом «Додэка-XXI». М., 2005.
