Интегральные аналоговые и аналого-импульсные схемы малой степени интеграции серий К119/КР119 предназначены для построения каналов первичной обработки информации, усилителей, формирующих и пороговых устройств, устройств преобразования сигналов и селекции по частоте и времени, устройств с дискриминацией по уровню и частоте, стробирования, а также создания трактов с АРУ.
Изготовлены на кристалле кремния по планарно-эпитаксиальной технологии с окисной изоляцией элементов. Скорее всего, это оригинальная отечественная разработка. По крайней мере, пока нет никаких данных о возможных зарубежных аналогах или прототипах.
Серия эта очень ранняя,
разработка велась в конце 60-х годов по теме
"База-1" на
Таллинском радиотехническом заводе им. Ханса Пегельмана, выпуск был организован там же.
Справочный каталог на эту серию от него.

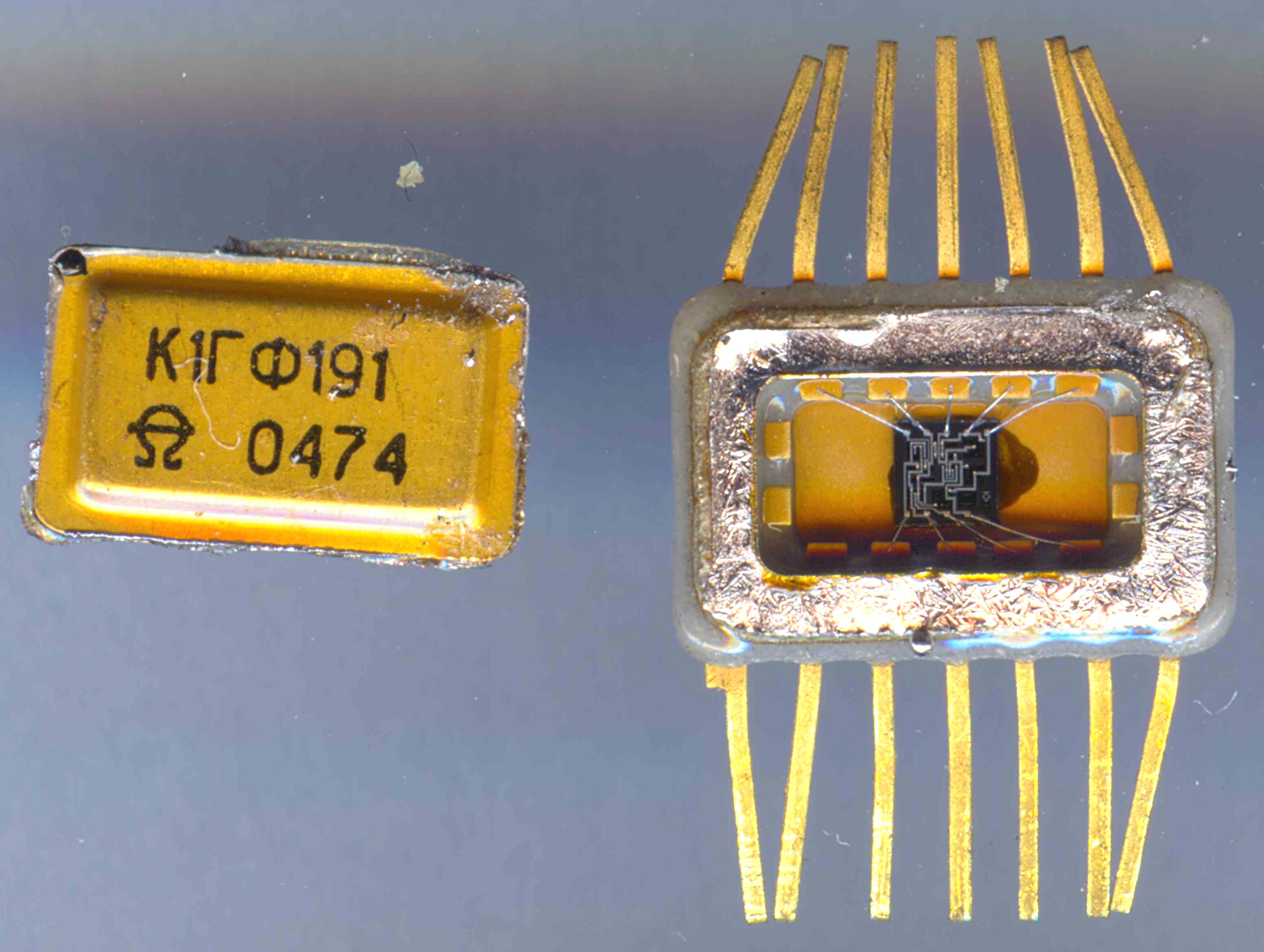

| 1ГФ191 | 1МА191 | 1НТ191 | 1УТ191 | 119АГ1 | 119ПП1 | 119УН2 |
| 1НТ193 |

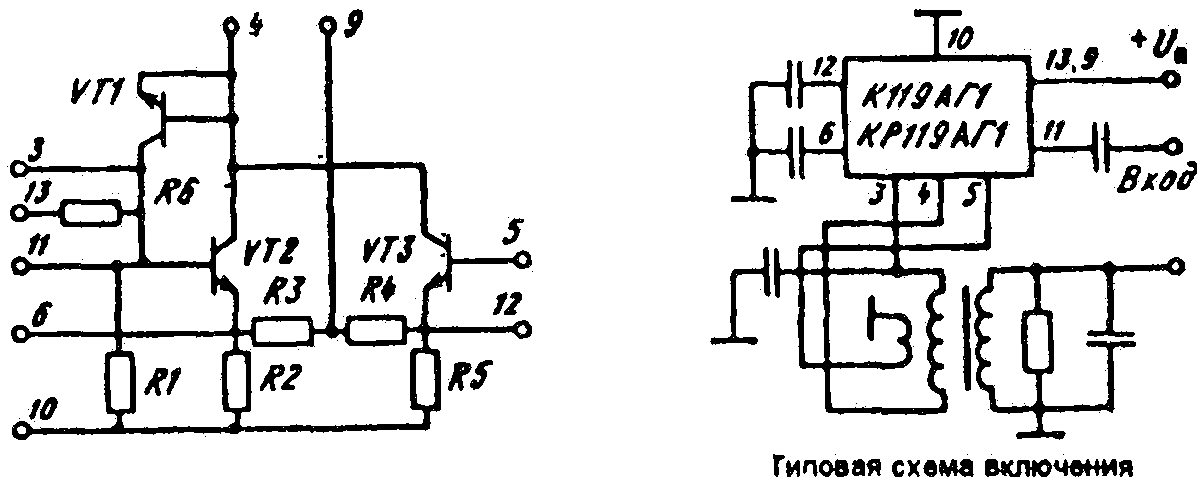

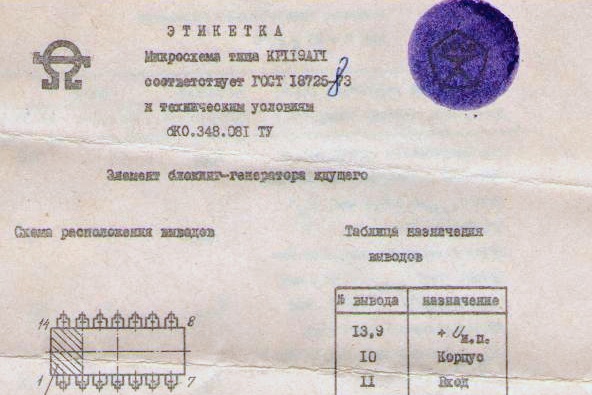

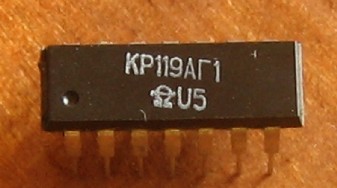

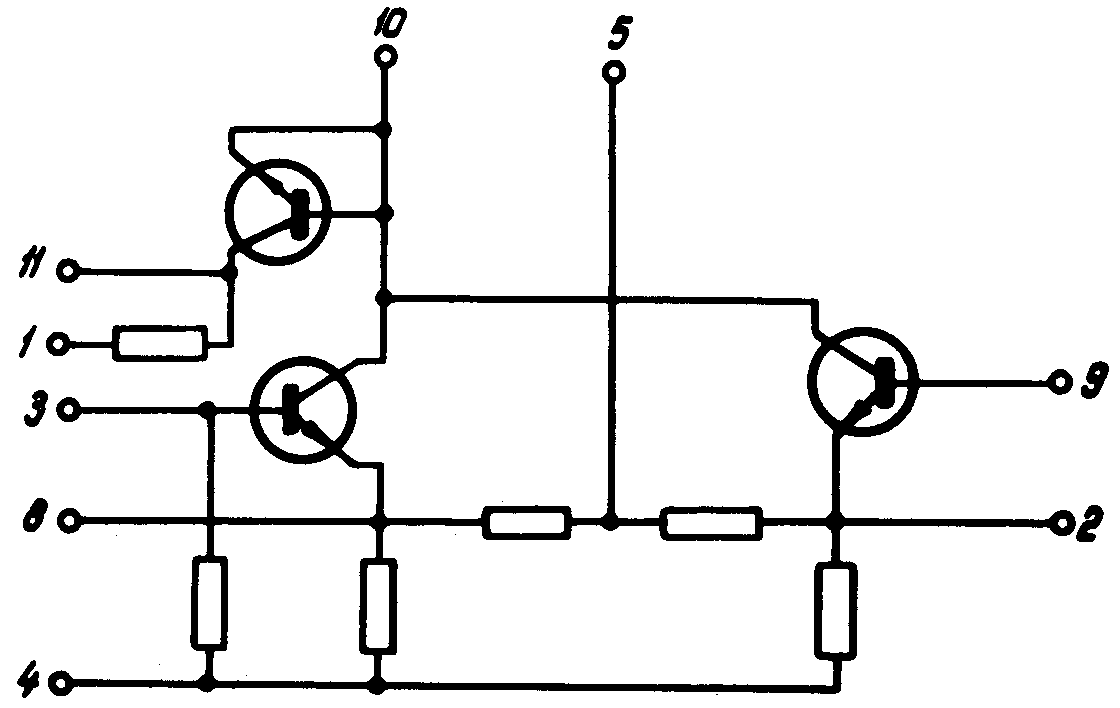

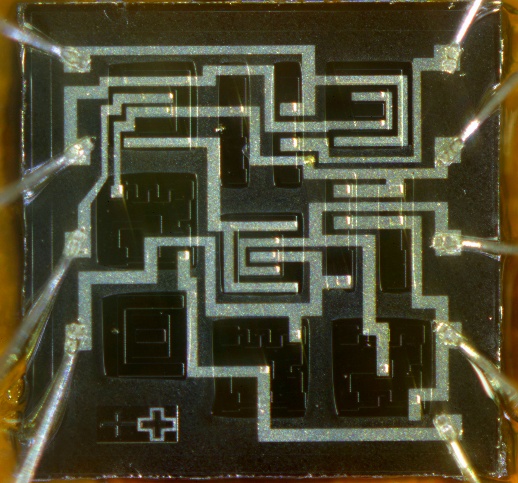

Ждущий блокинг-генератор для формирования импульсов малой длительности (0,3...1,4 мкс), выполненный по схеме с коллекторной обратной связью и зарядным конденсатором в цепи эмиттера. Справочный лист и заводской паспорт на нее. |
 |
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Любопытно, что в старом справочнике есть вариант с иной цоколевкой, смещённой на два вывода:

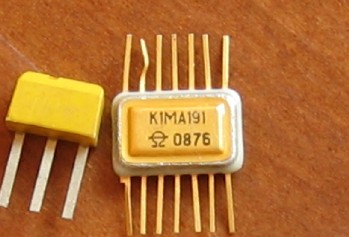

| Регулирующий элемент АРУ.
Справочный лист на нее. |
 |
Удивительное дело! Серия вроде бы известна вдоль и поперёк,
попала во все возможные справочники и каталоги... Однако же и в ней нашлась
"секретная" микросхема!

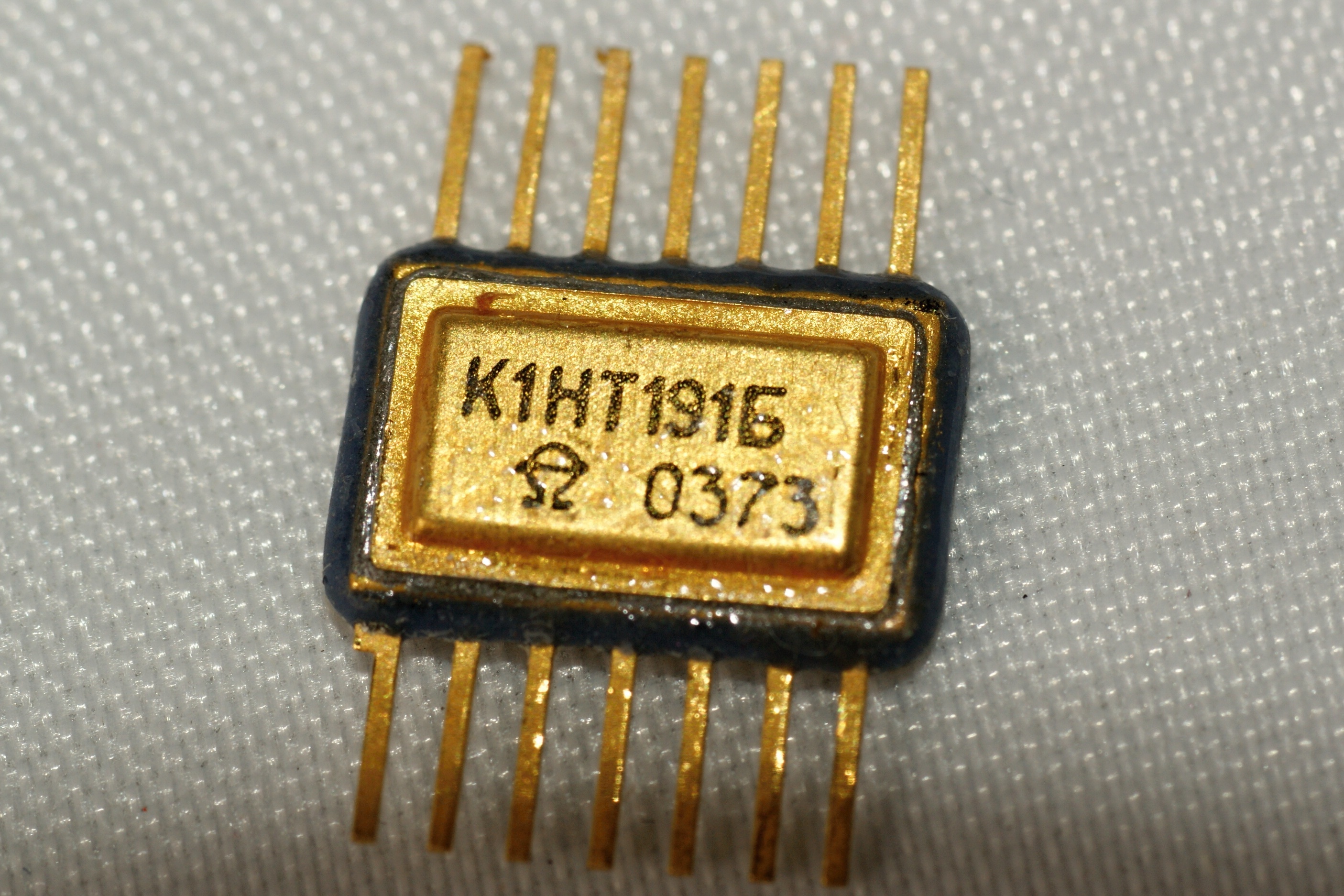

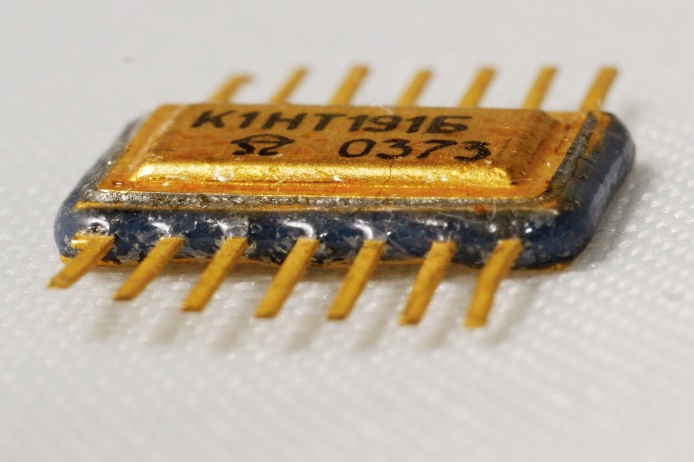

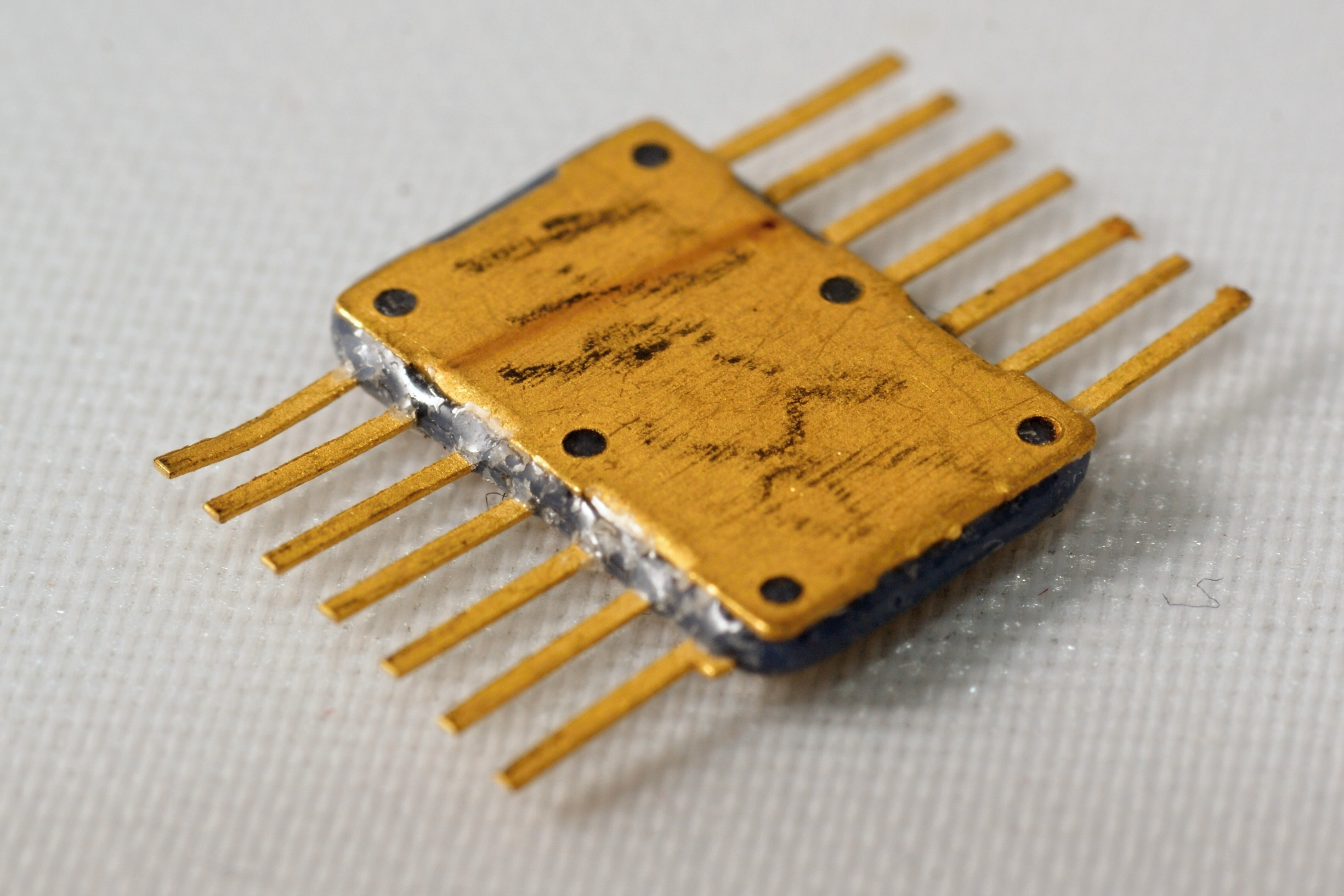

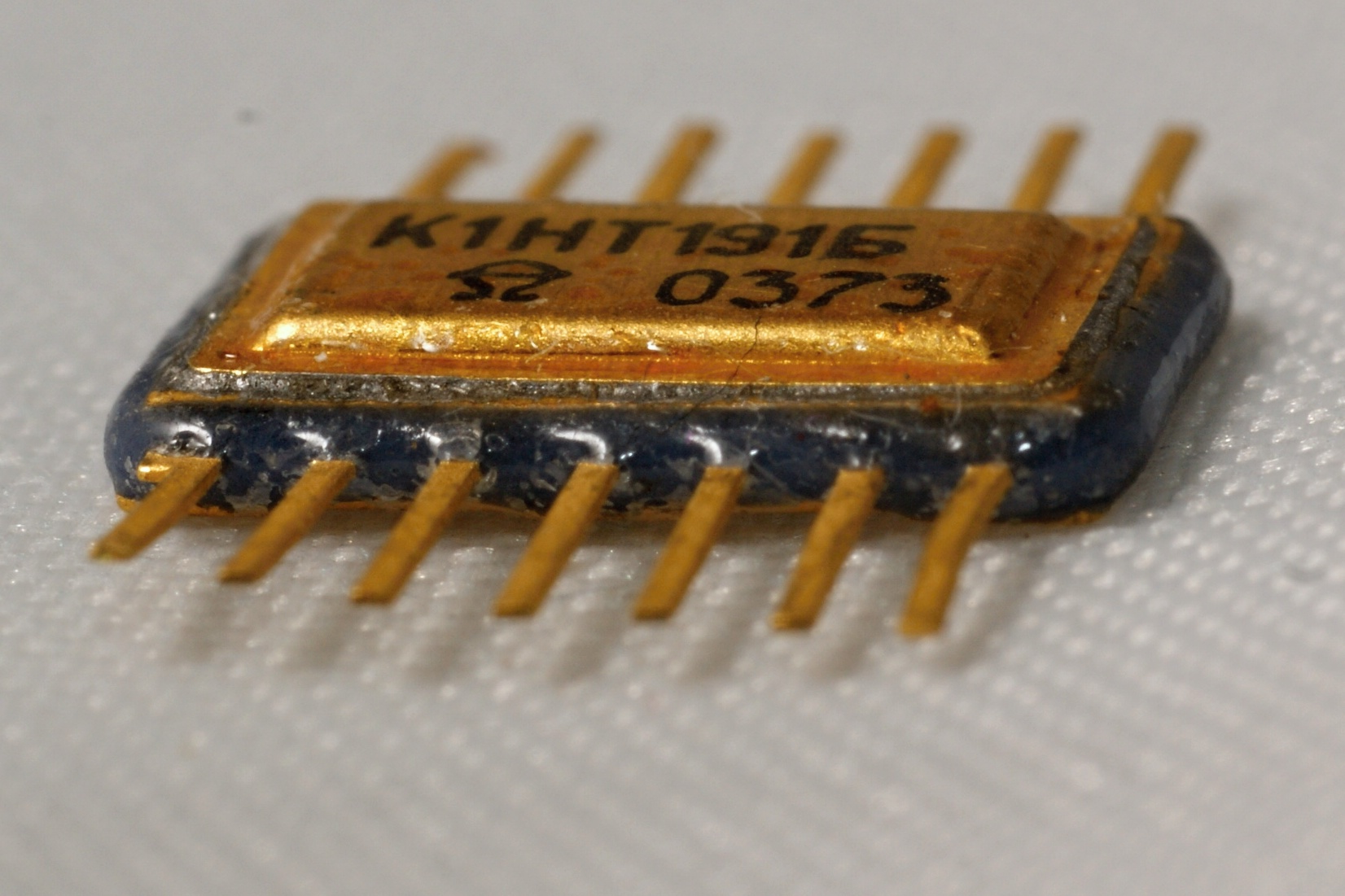

Никакой информации про неё не имею. Разве что можно понять, что это некий набор транзисторов.
Предположительно, это предтеча транзисторных сборок

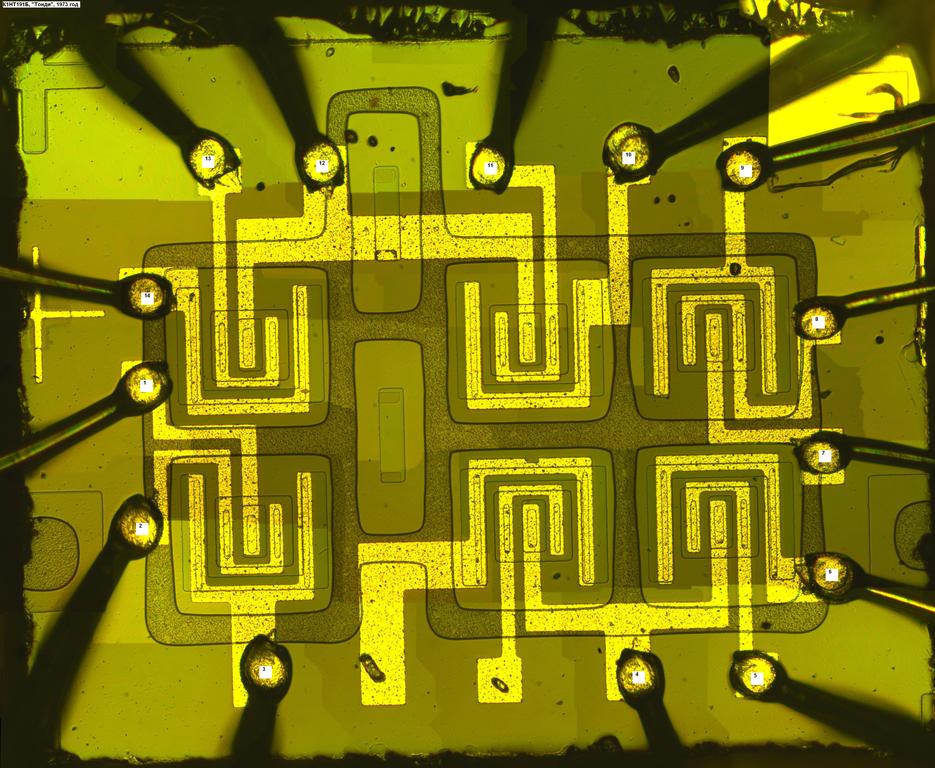

198НТх. Действительно, топология кристалла
имеет значительное сходство с К198НТ1, хотя и не полностью совпадает с ней.
(фото от 1Ж24Б)

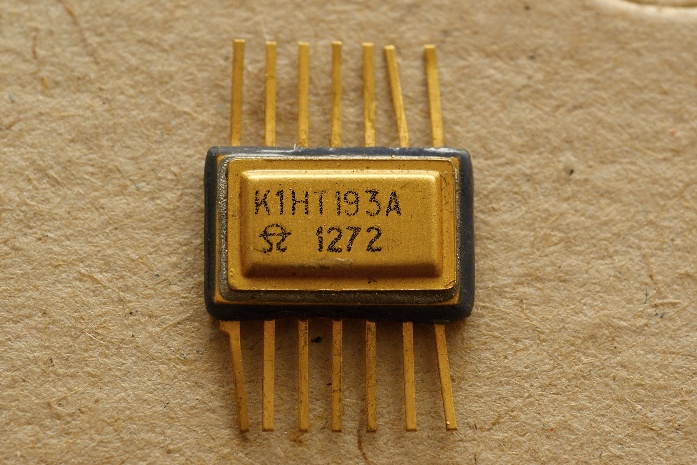

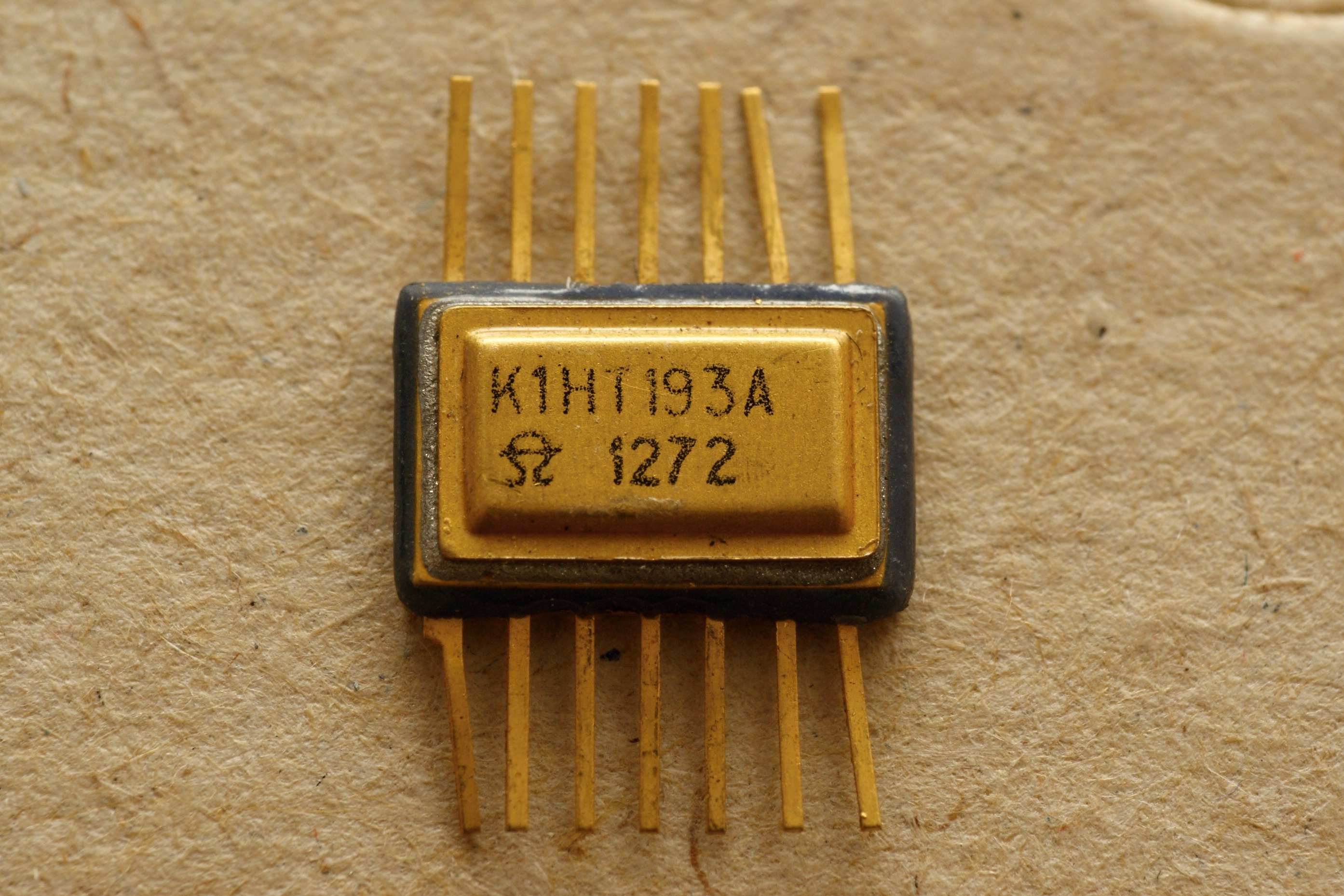

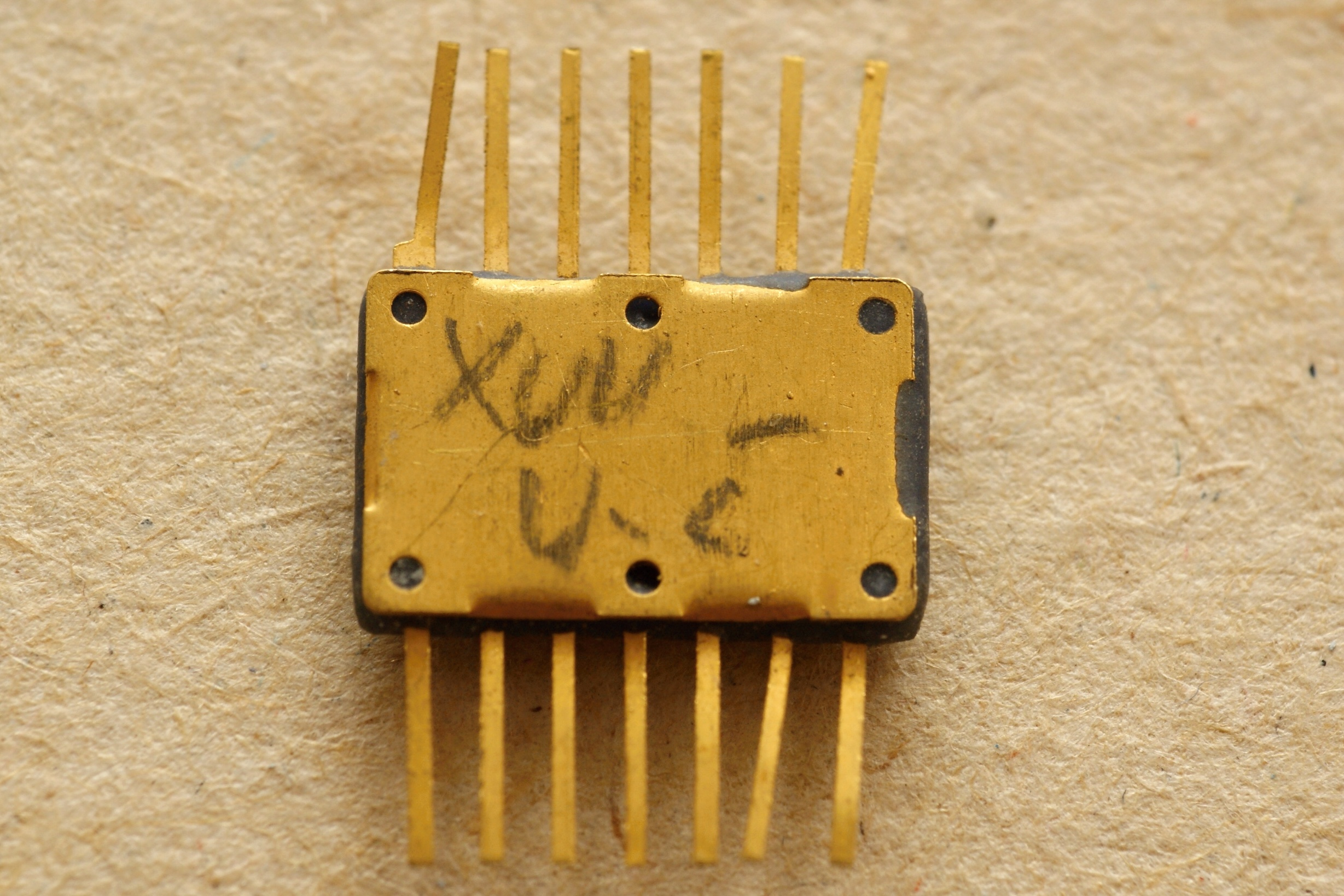

И вновь некий набор транзисторов, о котором нет никаких данных...

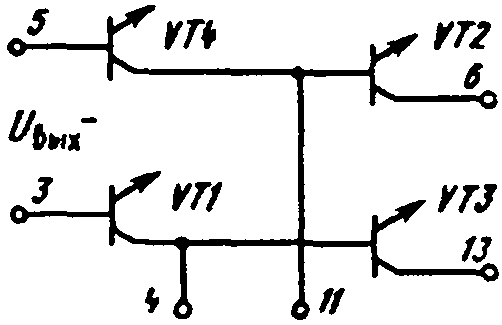

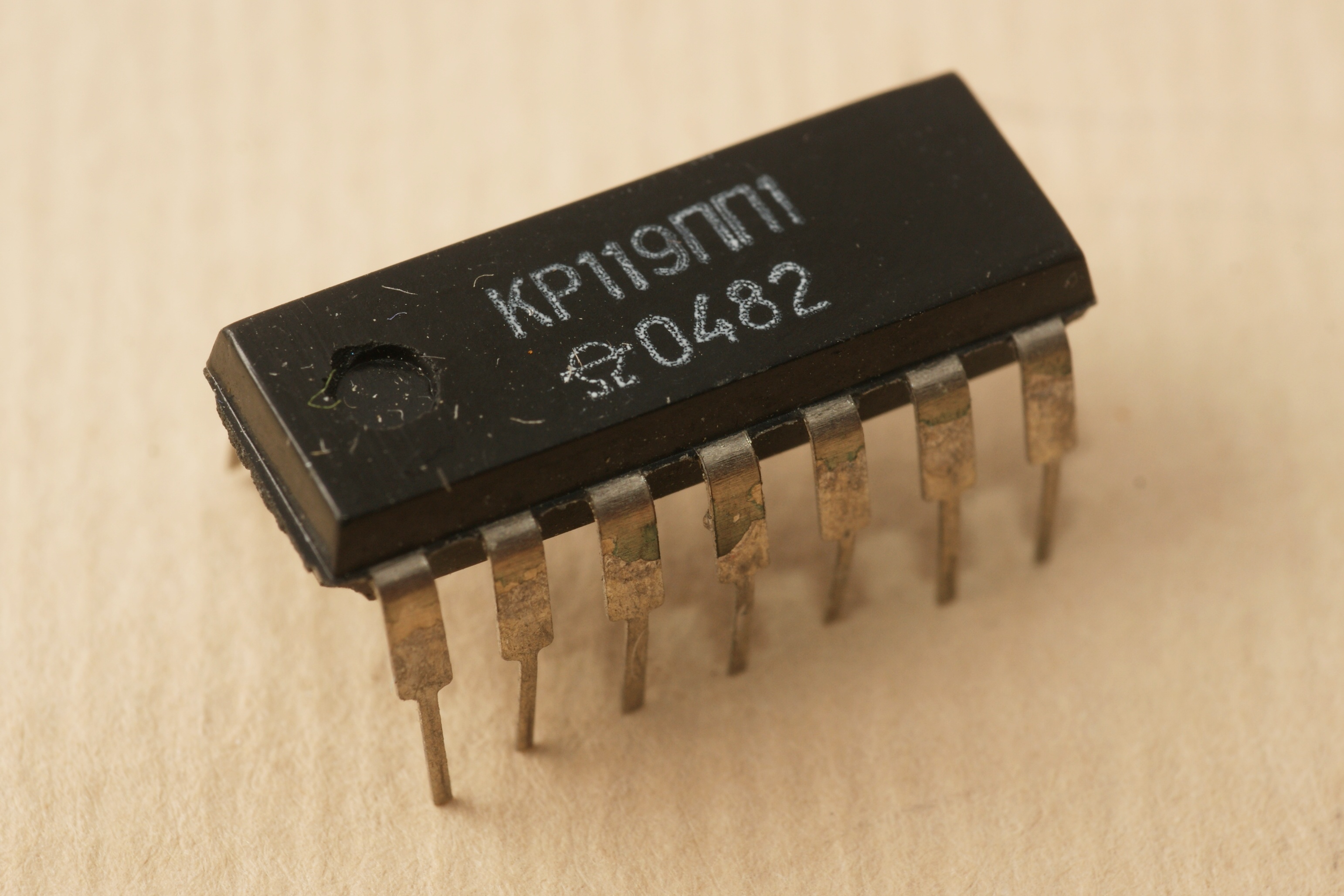

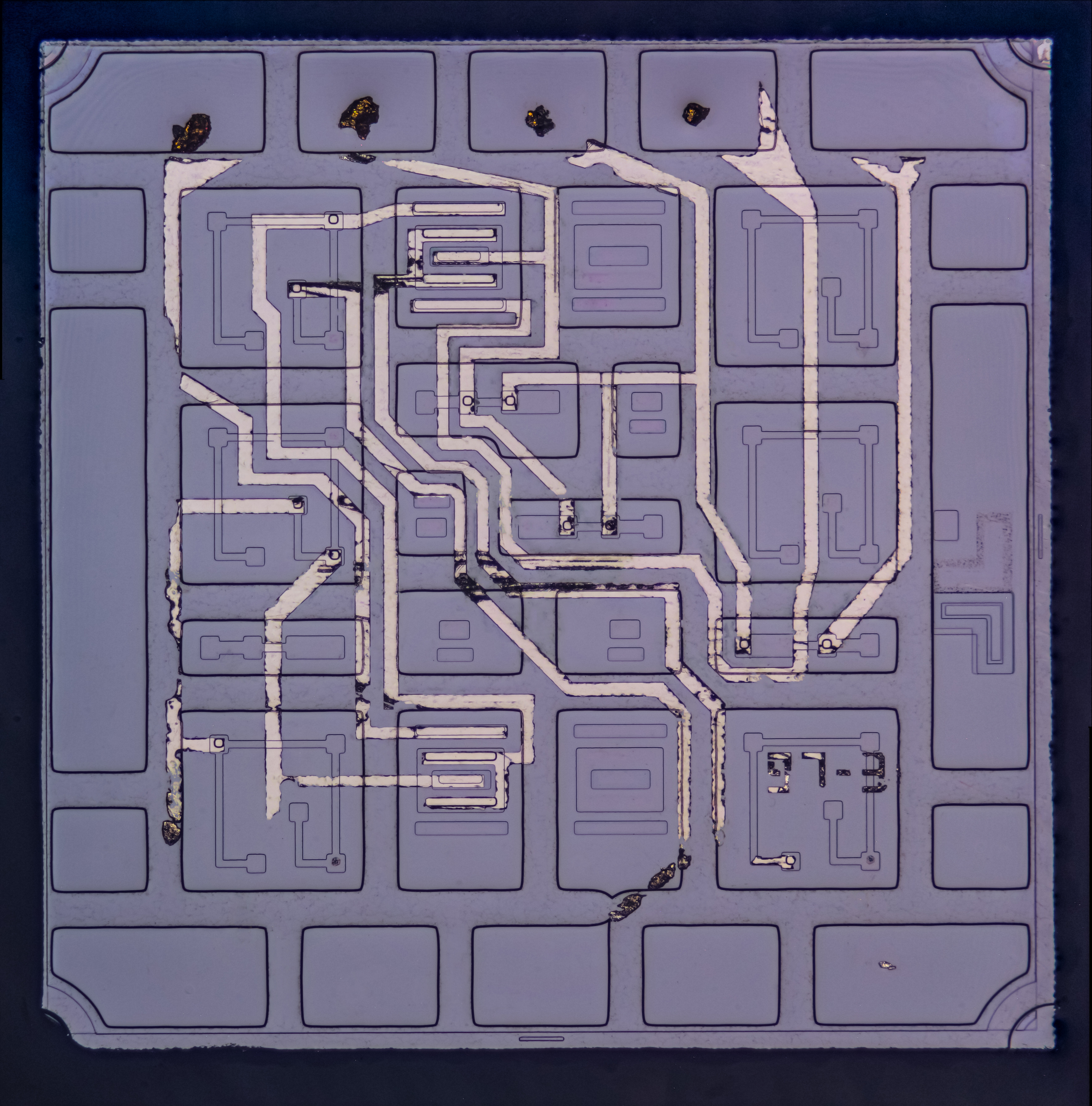

Вот довольно забавная, на мой взгляд, микросхема. Она представляет собой
полуразобранный диодный мостик, в котором диоды сделаны из транзисторов с
оборванными выводами.
Да-да, в ней четыре интегральных элемента :))) Понятно, что подобная микросхема
безнадежно устарела почти сразу после своего появления, но инерционность советской
экономики была такова, что выпускали её вплоть до развала Союза...
Предназначен такой мост, разумеется, не для систем энергопитания - с максимальным током в 10 миллиампер-то! - а для выпрямления в сигнальных цепях, с частотами сигнала до 1 МГц.
Двухкаскадный усилитель постоянного тока, коэффициент усиления 10 (на частоте 10 кГц). Инструкция по применению для К119УН2.
Изначально она называлась 1УС192. Интересно, что в самых ранних каталогах, где она приводится - 1971-72 год - цоколёвка микросхемы совсем другая! А уже со следующего года указывают привычную нам. Что это было, ошибка в данных или она действительно имела другую разводку, сказать не могу.

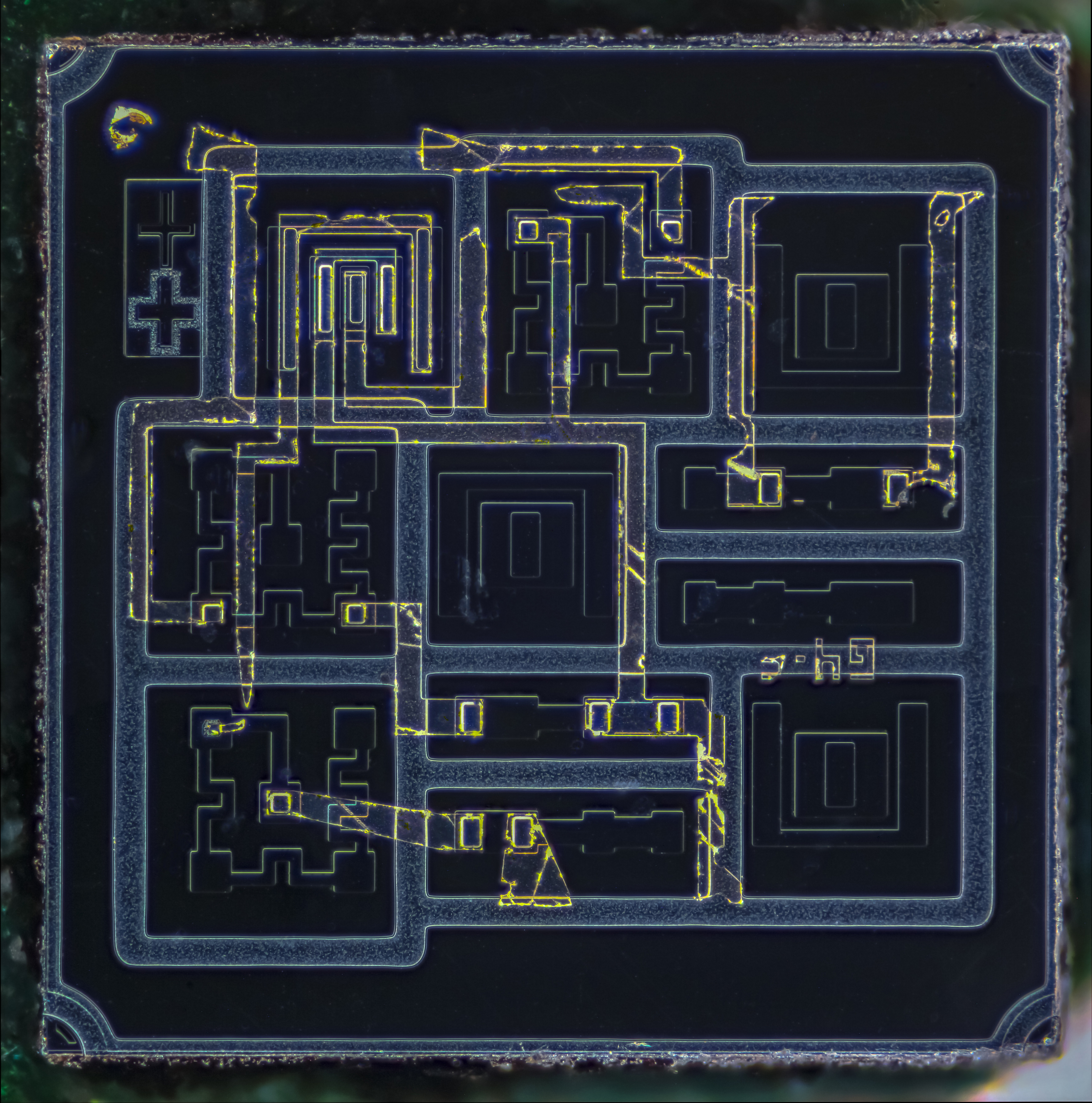

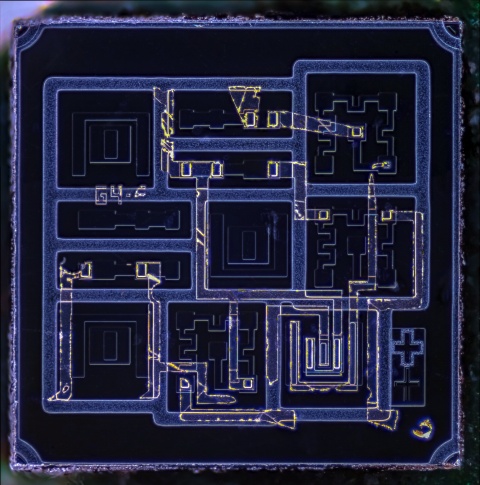

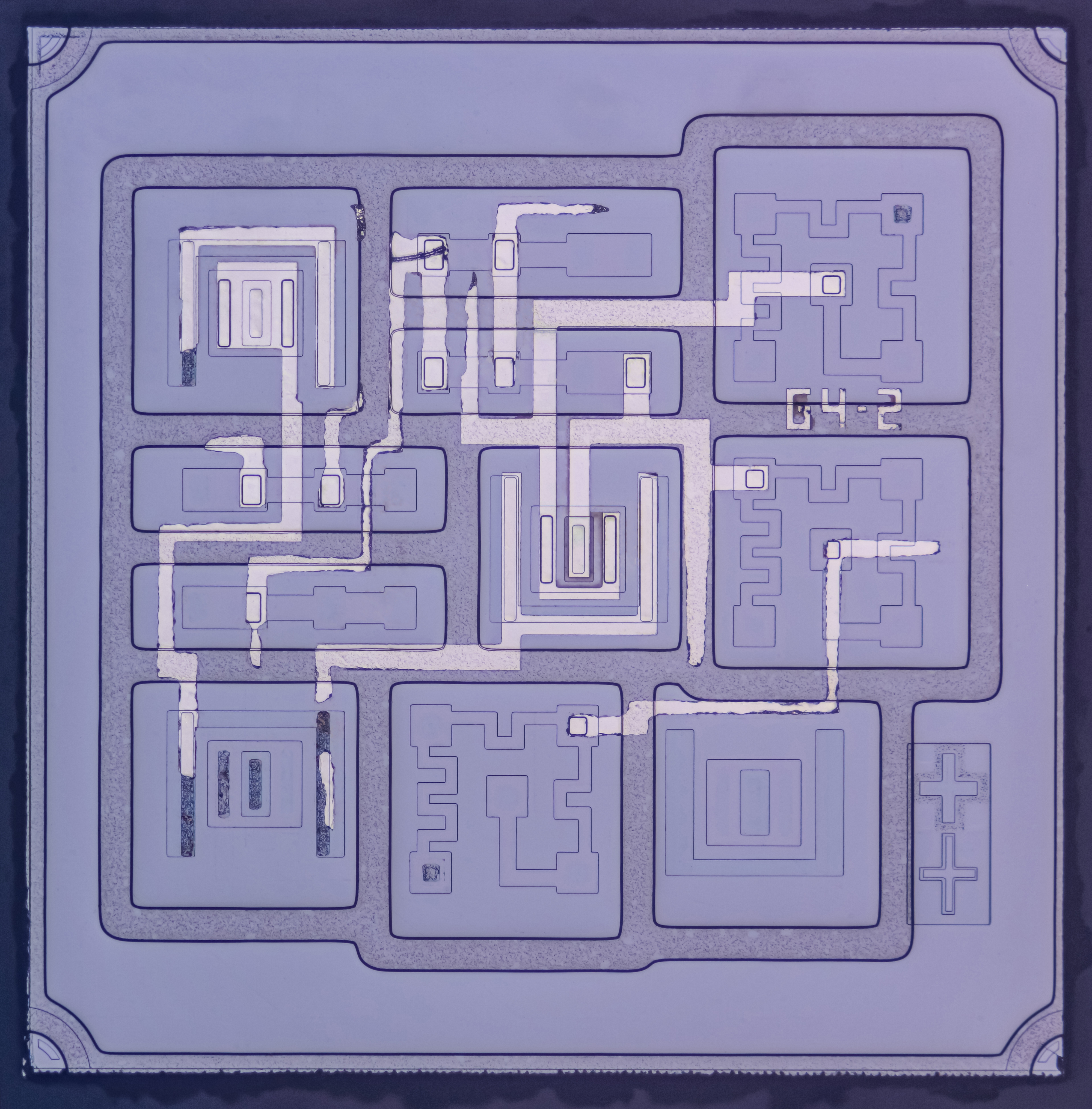

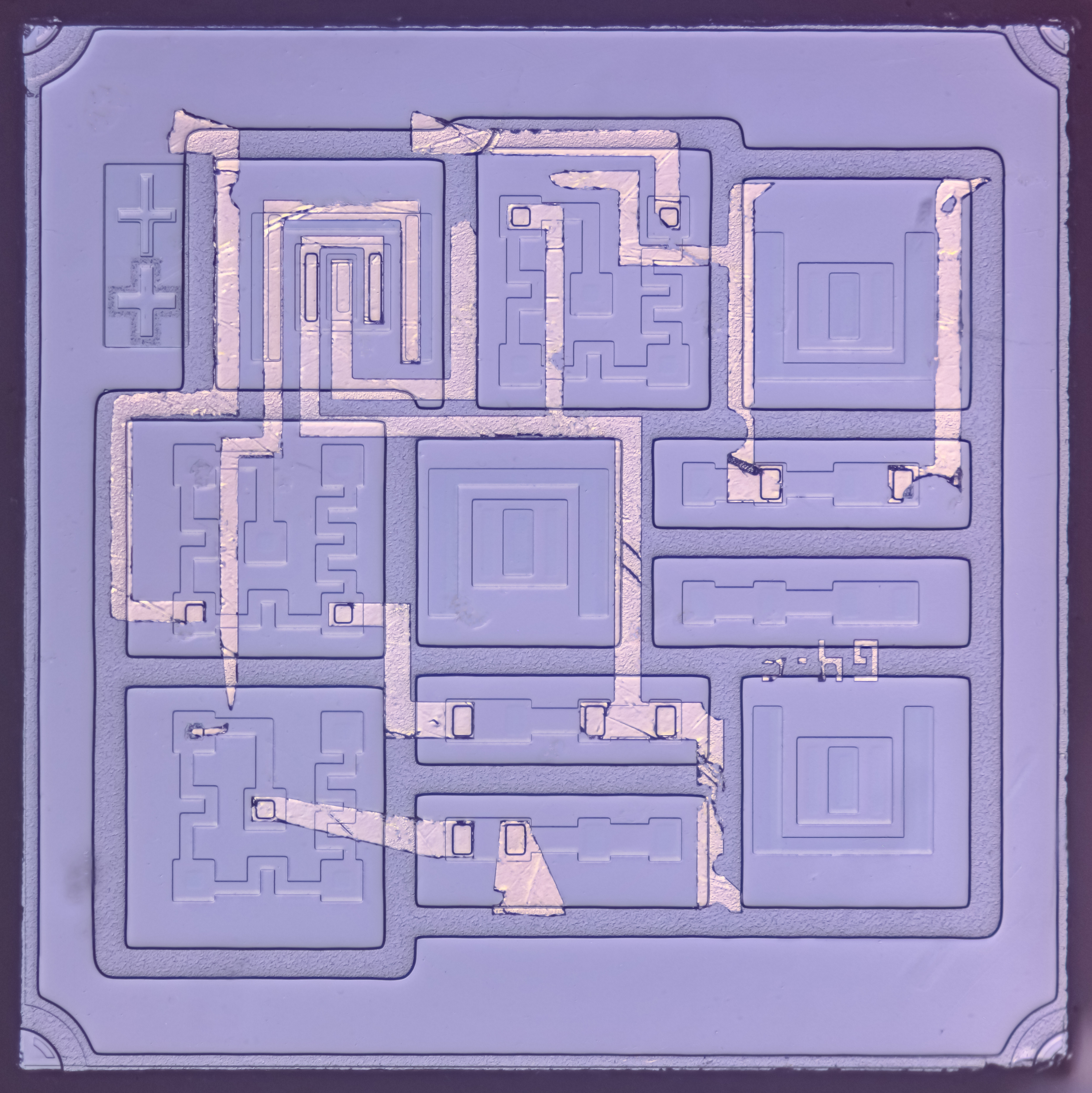

Ещё примечательный момент. 119УН2 использует ту же самую матрицу элементов, что и 119АГ1. А нужная схема получается за счёт межсоединений. Возможно, эта матрица едина для всей серии (ну, кроме 1НТ19...), но информации пока маловато.

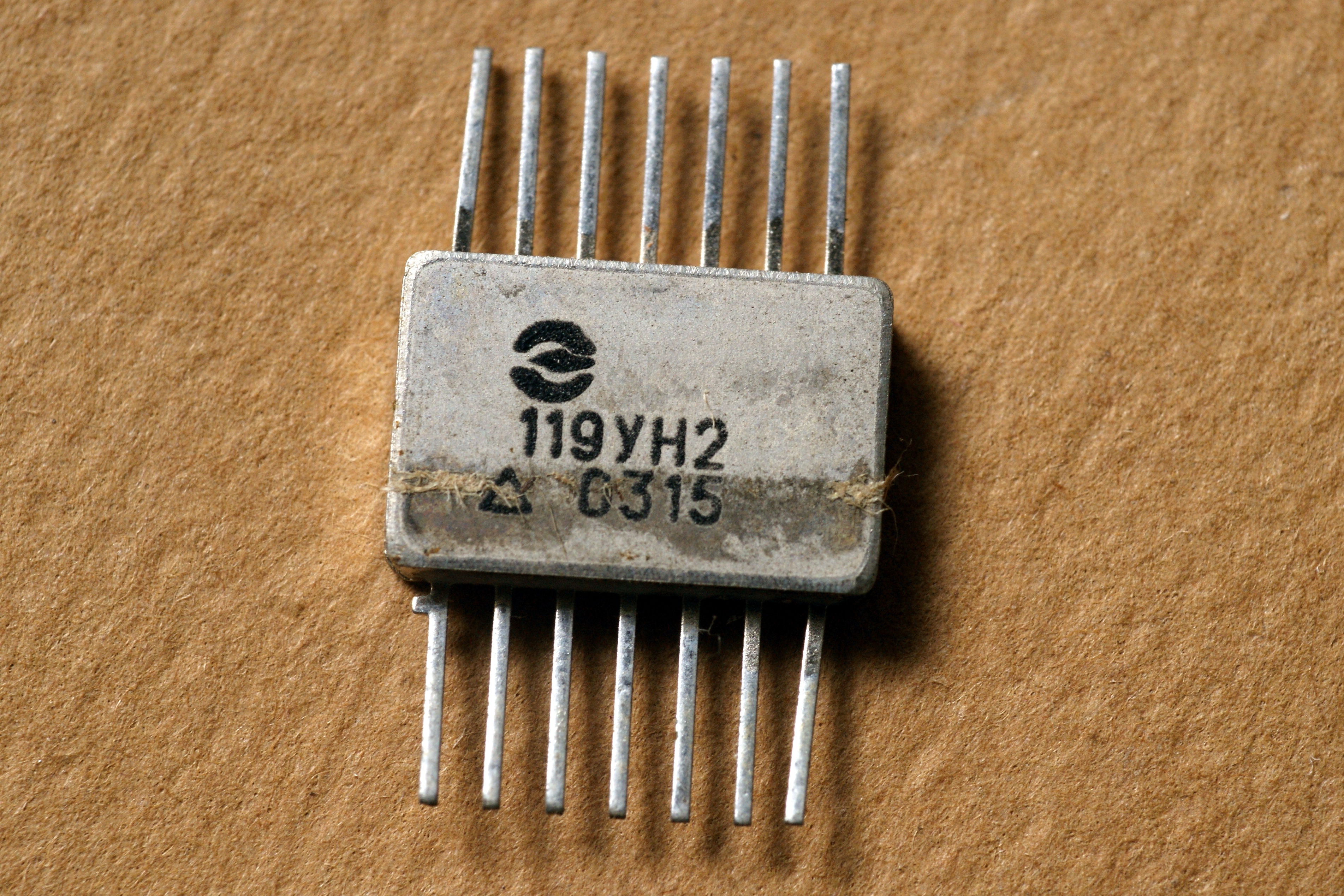

Как видно, в новом веке пришлось восстанавливать её выпуск, заодно и сменив корпус. Сделало это ОКБ "Экситон" (г. Павловский Посад).
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

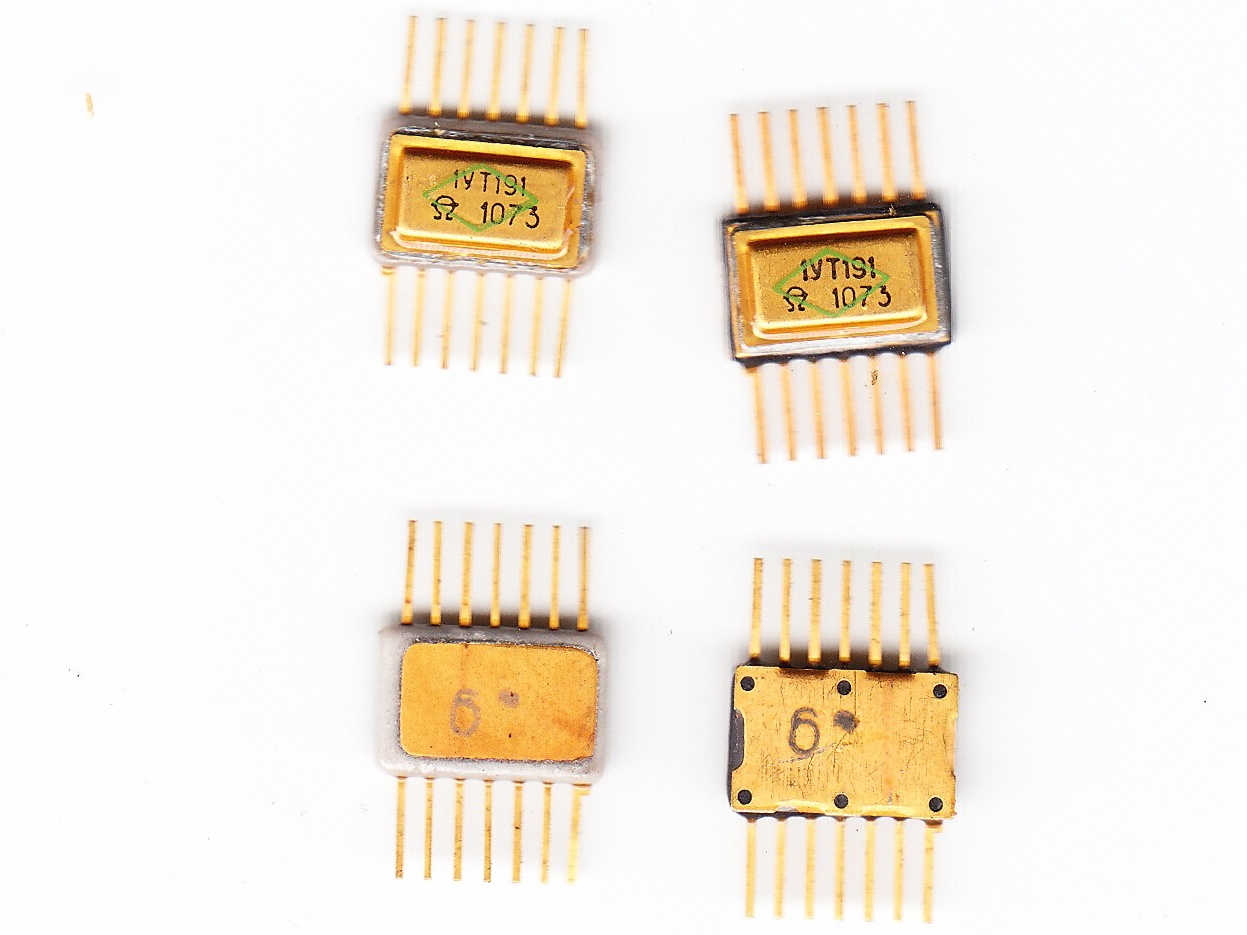

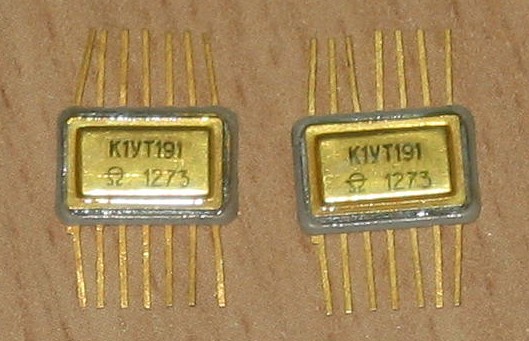

Дифференциальный усилитель постоянного тока. Справочный лист на нее.
Интересный момент, на заре своего существования микросхема выпускалась одновременно в двух разных корпусах - привычном нам ныне и раннем 101МС14-1:
(фото мастерфло)
Источники:
1. Каталог интегральных микросхем.- Центральное
бюро применения. 1971-1972.
2. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg",
USSR, Moscow.
3. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1975.
4. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред.
Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
6. Справочник для регулировщика ЭКВМ. - г.
Владивосток, 1977г.
7. Интегральные микросхемы серии К119. Инструкция. -
1979.
8. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка,
1979.
9. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
10. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981
11. Микросхемы и их применение: Справ. пособие/В.А. Батушев, В.Н. Вениаминов, В.Г. Ковалев,
О.Н. Лебедев, А.И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая
радиобиблиотека: Вып. 1070).
12. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
13. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
14. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
15. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
16. Нефедов А. В., Аксенов А. И. Элементы схем бытовой радиоаппаратуры. Микросхемы.
Часть 1: Справочник. — М.: Радио и связь, 1993 (Массовая радиобиблиотека. Вып. 1193).
17. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.:Радиософт, 2001.
