131ая серия

Одна из ранних серий ТТЛ-логики с повышенным быстродействием (и энергопотреблением), аналог 74Hxx серии.

В конце 1967 года параллельно с разработкой и изготовлением микросхем в плоском корпусе для военной техники (серия 130) производилась разработка микросхем в корпусе DIP (первоначально только пластмассовом).

Она довольно быстро устарела, к концу 1975 года разработка этой серии, которая тогда включала в себя 10 типов микросхем, была почти прекращена. Так, в каталоге 1978 года в ней 12 типов и пометка "Серия развиваться не будет".

Производители - "Микрон" (Зеленоград), "Электронприбор" (Фрязино), Нальчикский ЗПП (ПО "Элькор"), "Эльдаг" (Махачкала) и "Азон" (г.Баку, Азербайджан).

К1ЛБ314

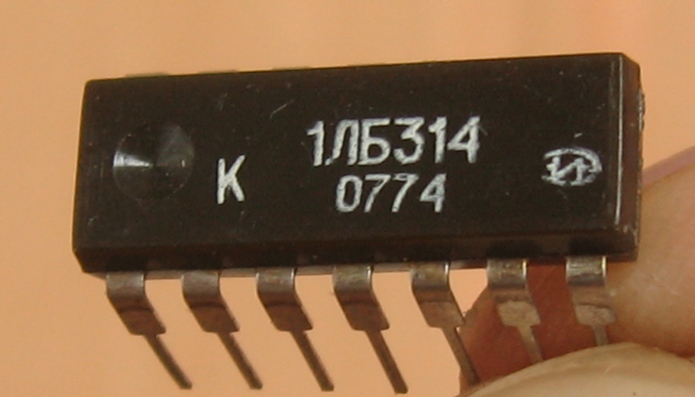

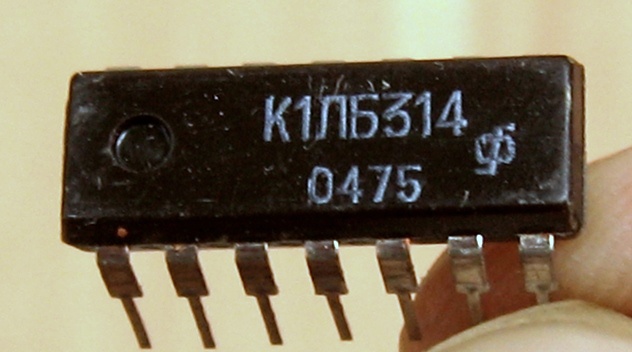

микросхема К1ЛБ314

Назначение - три логических элемента 3И-НЕ; в дальнейшем выпускалась под названием К131ЛА4.

Заводской паспорт на неё.

микросхема К1ЛБ314

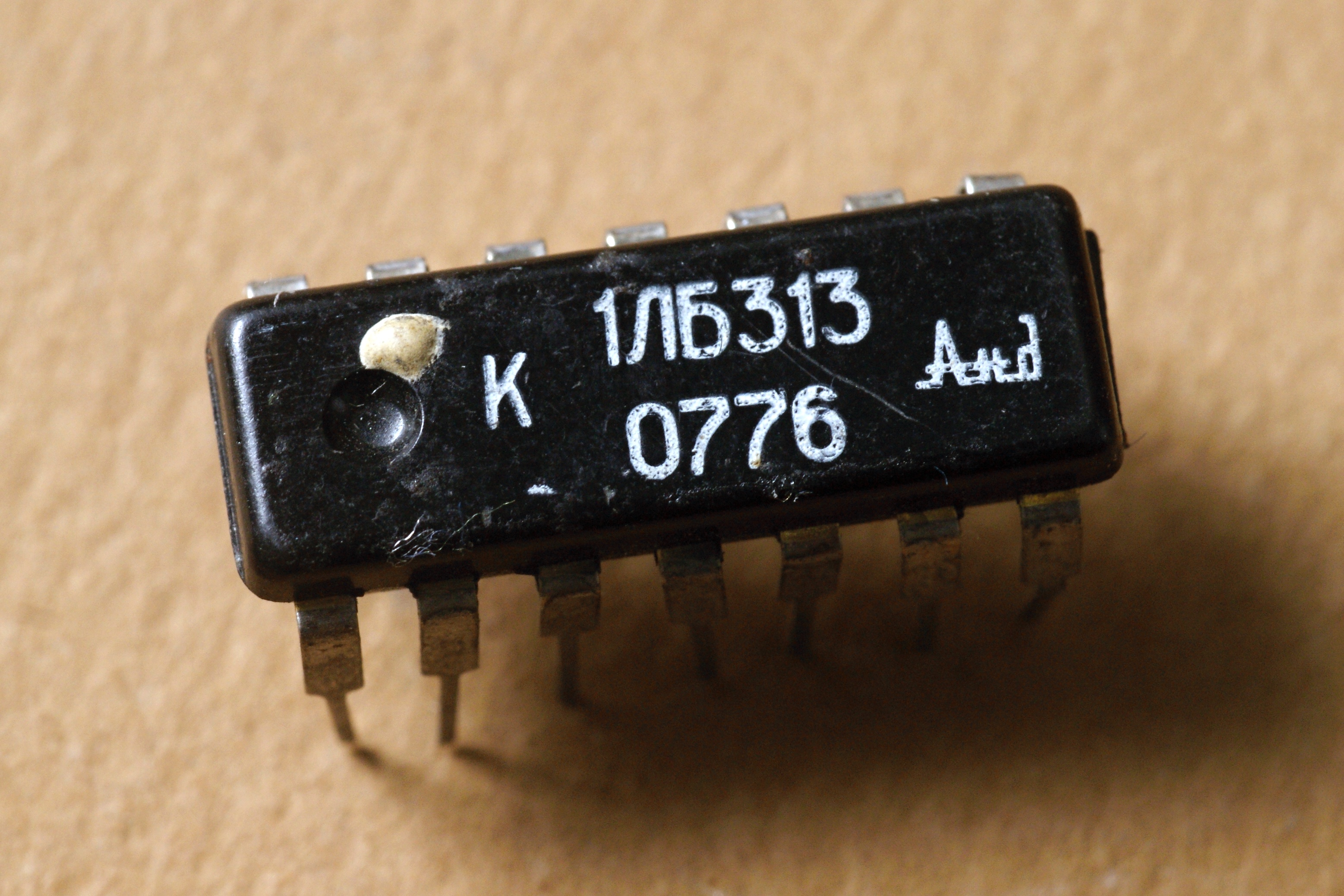

(К)131ЛА3

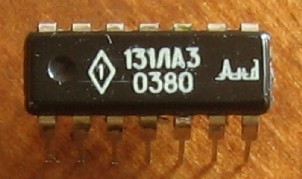

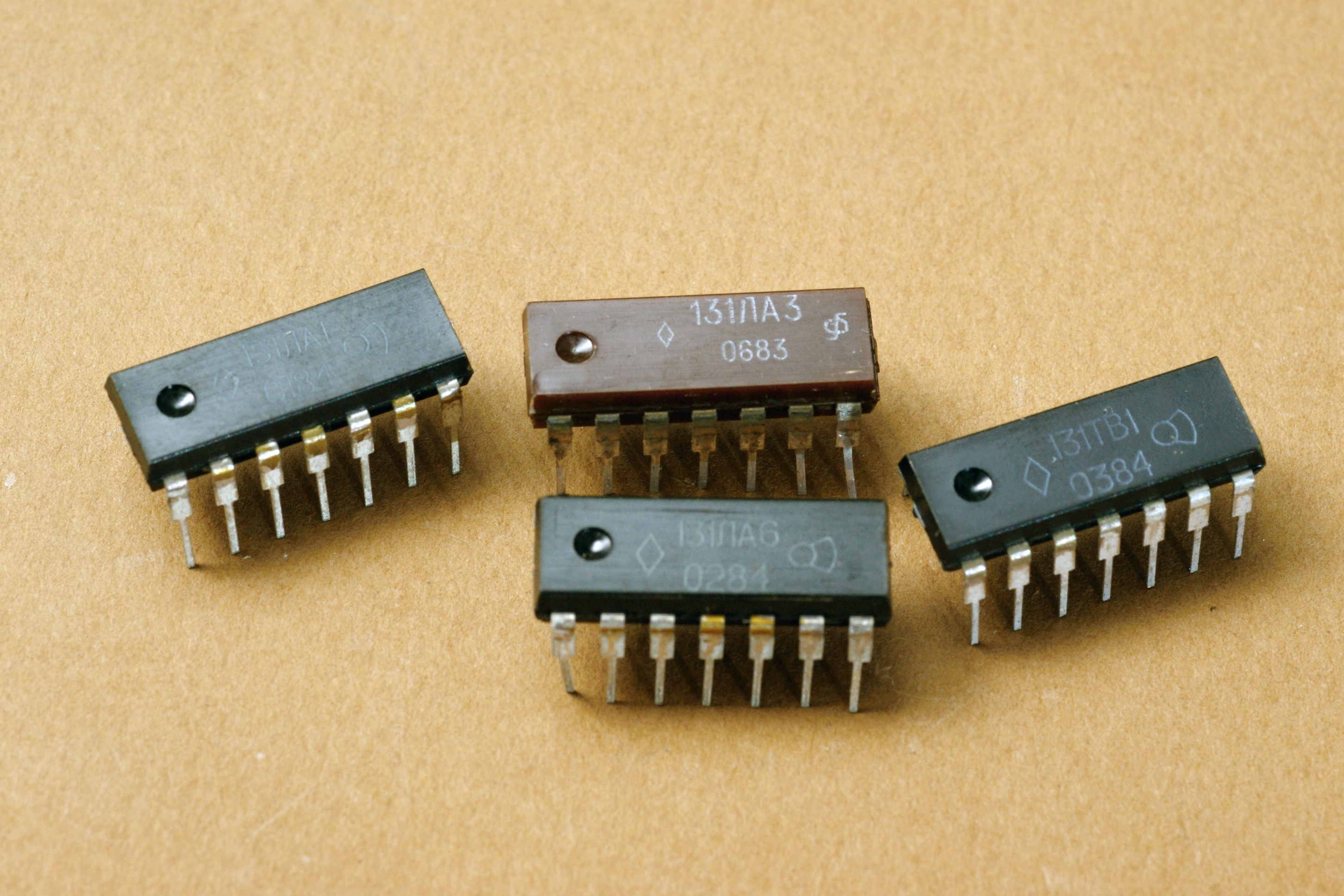

микросхема 131ЛА3 Вот образчик того, что эта серия выпускалась и с военной приёмкой.

Назначение - 4 элемента 2И-НЕ. Паспорт от неё.

микросхема 131ЛА3

микросхема 131ЛА3

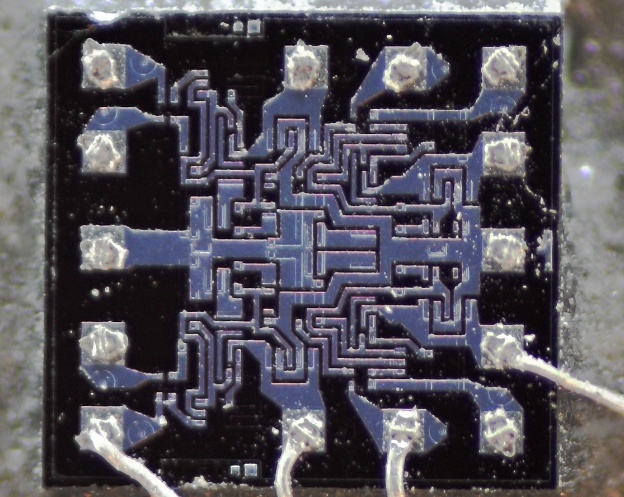

микросхема КМ131ЛА3
(фото с форума Радиокартинки)

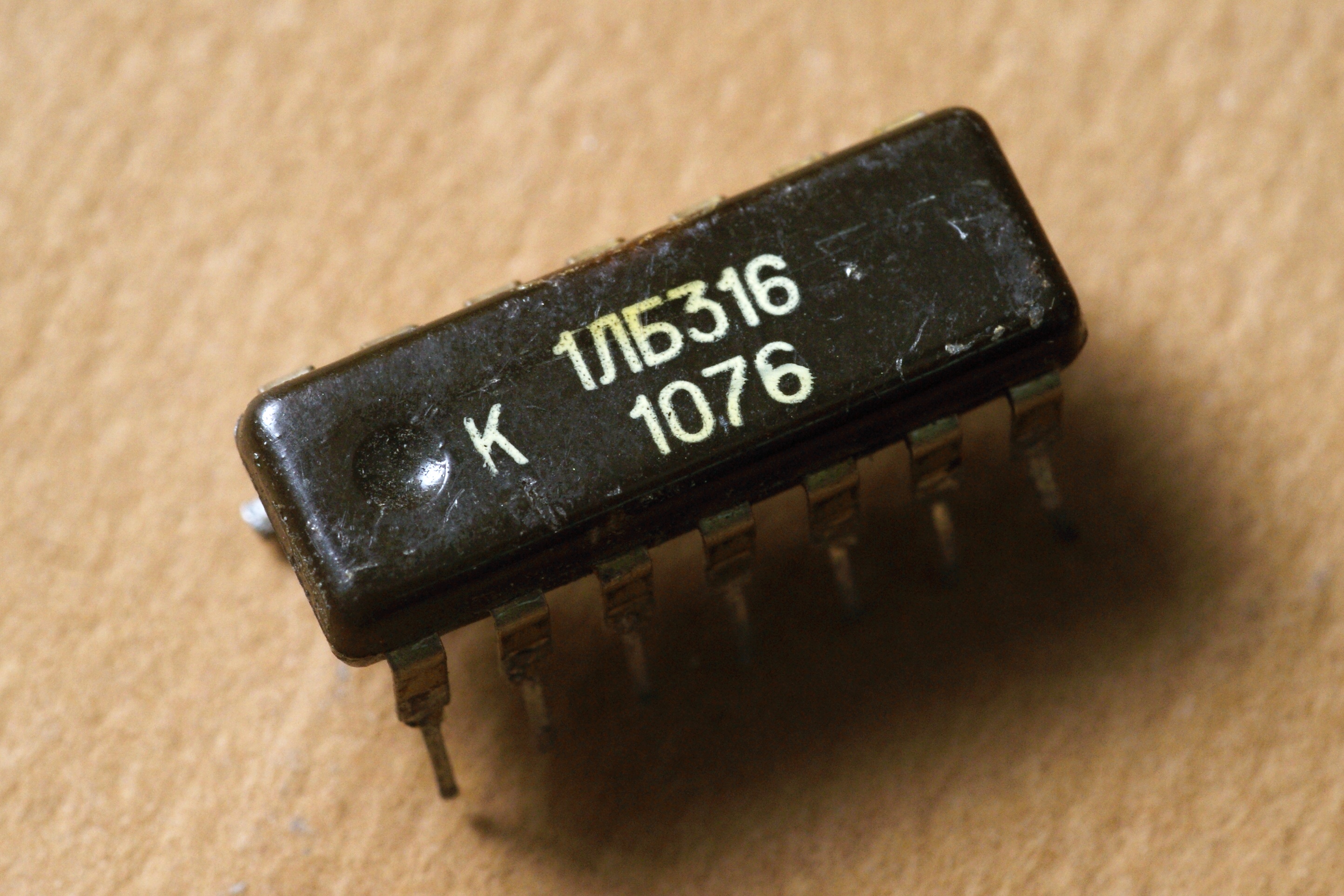

К131ЛА6

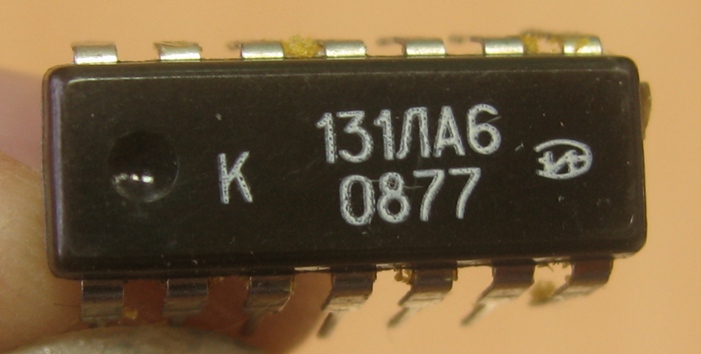

микросхема К131ЛА6

Назначение - два логических элемента 4И-НЕ с большим коэффициентом разветвления по выходу. Паспорт от неё.

К1ЛП311

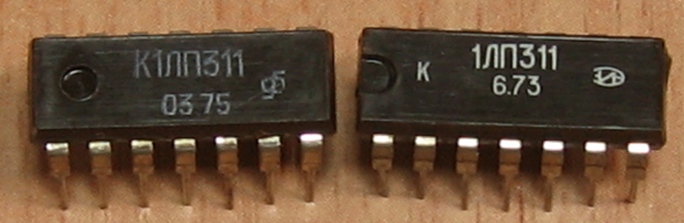

микросхема К1ЛП311

Назначение - два четырехвходовых расширителя по ИЛИ; в дальнейшем выпускалась под названием К131ЛД1.

КМ131ЛР3

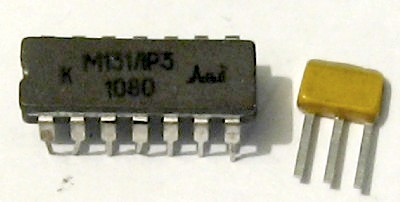

Как правило, серия выпускалась в пластмассовом корпусе, но иногда, как эта микросхема, корпусировалась и в керамику.

Назначение - элемент 2-2-2-3И-4ИЛИ-НЕ с возможностью расширения по ИЛИ.

Справочный листок на нее.

микросхема КМ131ЛР3

К1ЛР314

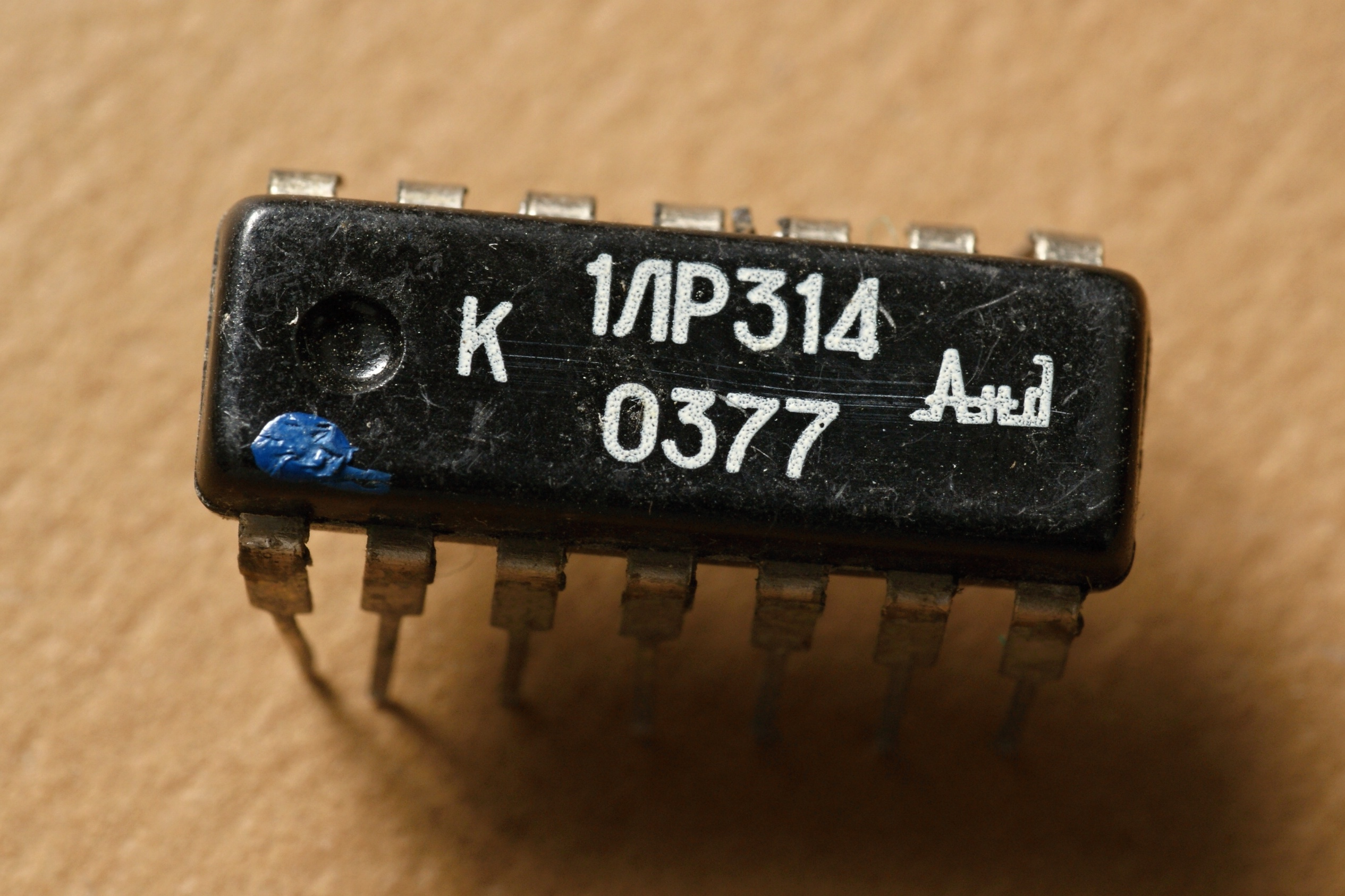

микросхема К1ЛР314

Логический элемент с довольно сложным названием 4И-4И-2ИЛИ-НЕ; но внутри всё просто - два четырёхэмиттерных транзистора на входе, объединённые по ИЛИ-НЕ. В дальнейшем она выпускалась под названием К131ЛР4.

Можно отметить, что старое обозначение в 1977 году - уже чистый архаизм. Это говорит о том, что микросхема не проходила никаких модернизаций, в том числе технологических. Попросту оказалась ненужной, как устаревшая.

К1ТК311

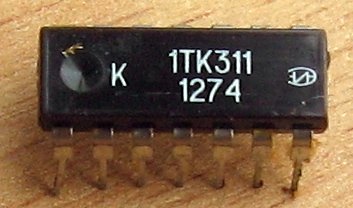

микросхема К1ТК311

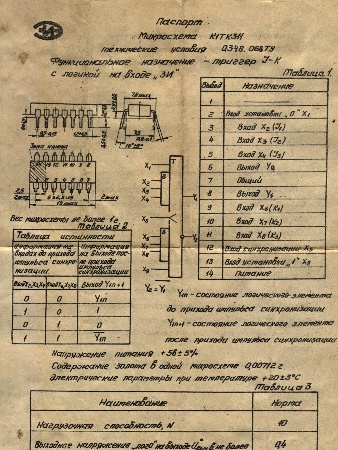

J-K-триггер с логикой 3И на входе.

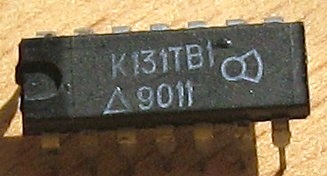

В дальнейшем была переименована в К131ТВ1.

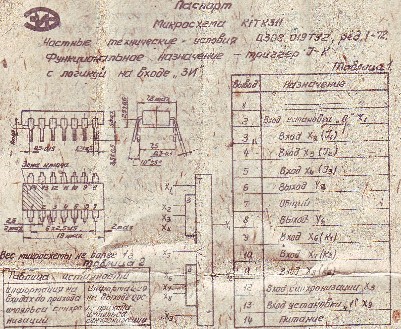

микросхема К1ТК311

микросхема К1ТК311 микросхема К1ТК311
