130ая серия

Практически сразу же после появления первой отечественной серии стандартной ТТЛ-логики - 133ей - возникла необходимость в создании целого комплекса новых серий, который должен был включать в себя как маломощные схемы, так и быстродействующие. Поэтому в конце 1967 года НИИМЭ приступил к разработке трёх новых серий - 130ой (тема "Индекс-1"), высокого быстродействия, с типовым временем задержки распространения 6 нс и мощностью потребления 22 мВт на вентиль, представлявшей собой аналог западной 54Hxx серии; 136ой, маломощной; и второй очереди 133ей серии.

К концу 1975 года развитие этой серии, которая тогда включала в себя 10 типов микросхем, было прекращено.

Параллельно производилась и разработка вариантов этих микросхем в пластмассовом DIP-корпусе, ориентированных на гражданское применение - 131ой, 158ой и 155ой серий соответственно.

К1ЛБ303, 130ЛА3

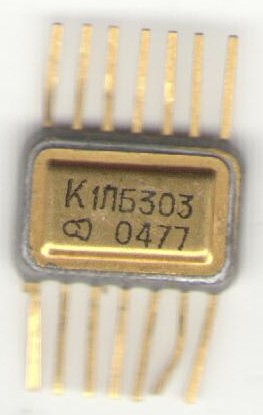

К1ЛБ303 - это "будущая" К130ЛА3, 4 элемента 2И-НЕ.

Производители - Нальчикский ЗПП (ПО "Элькор") и Прохладненский ЗПП (г.Прохладный, Кабардино-Балкария).

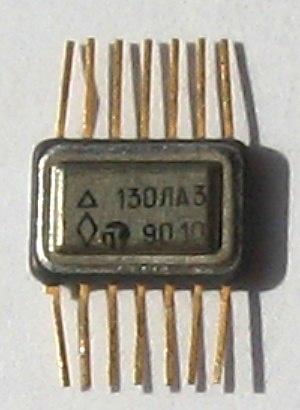

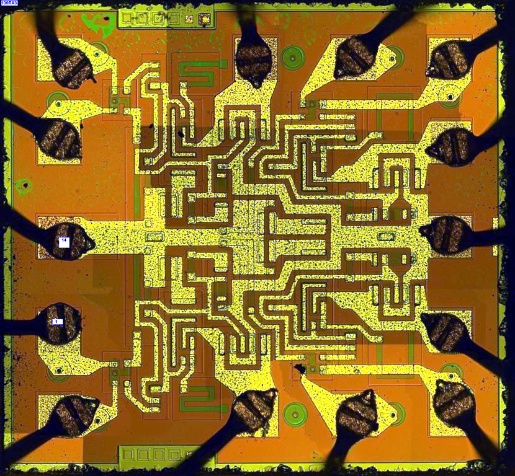

Образец 130ЛА3 1977 года :


(фото от 1Ж24Б)

1ЛБ306, 130ЛА6

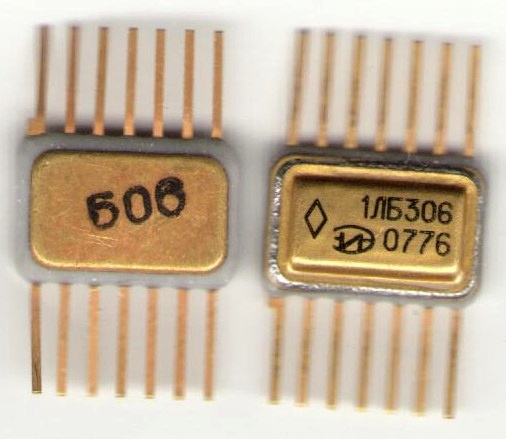

2 элемента 4И-НЕ с большим коэффициентом разветвления.

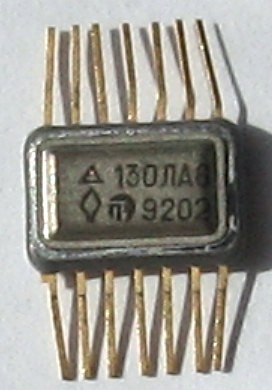

В дальнейшем стала называться 130ЛА6.

Производители - НИИМЭ "Микрон", Зеленоград и Прохладненский ЗПП (г.Прохладный, Кабардино-Балкария).

К1ЛР303

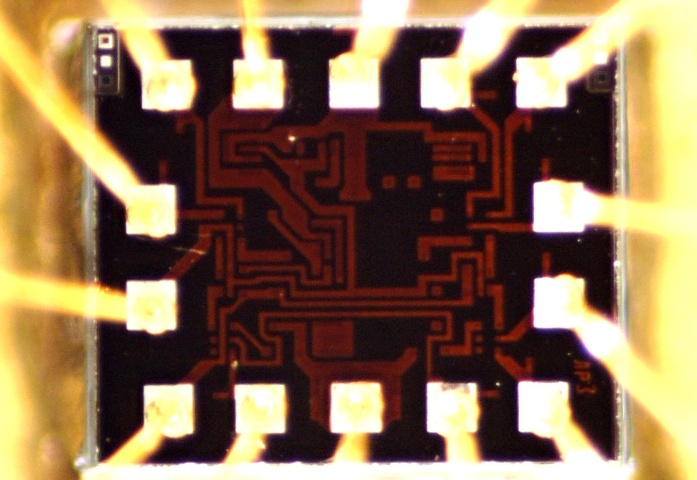

Логический элемент 2-2-2-3И-4ИЛИ-НЕ с возможностью расширения по ИЛИ; в дальнейшем - 130ЛР3.

Производитель - Нальчикский ЗПП (ПО "Элькор").

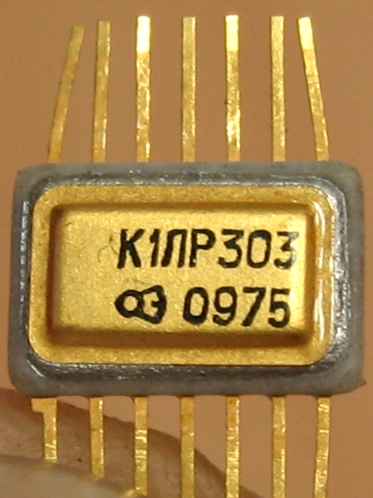

(фото с форума Радиокартинки)
