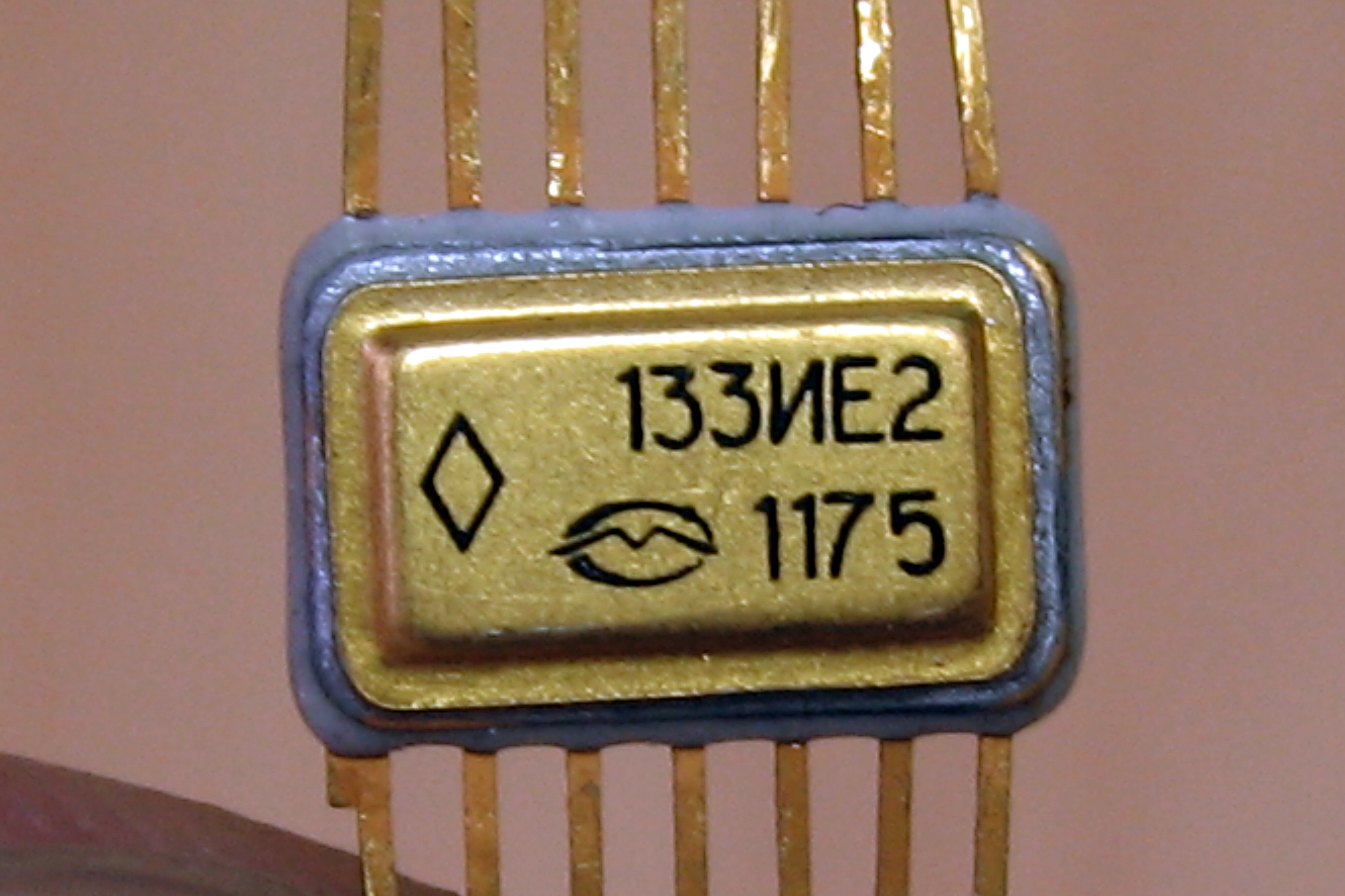

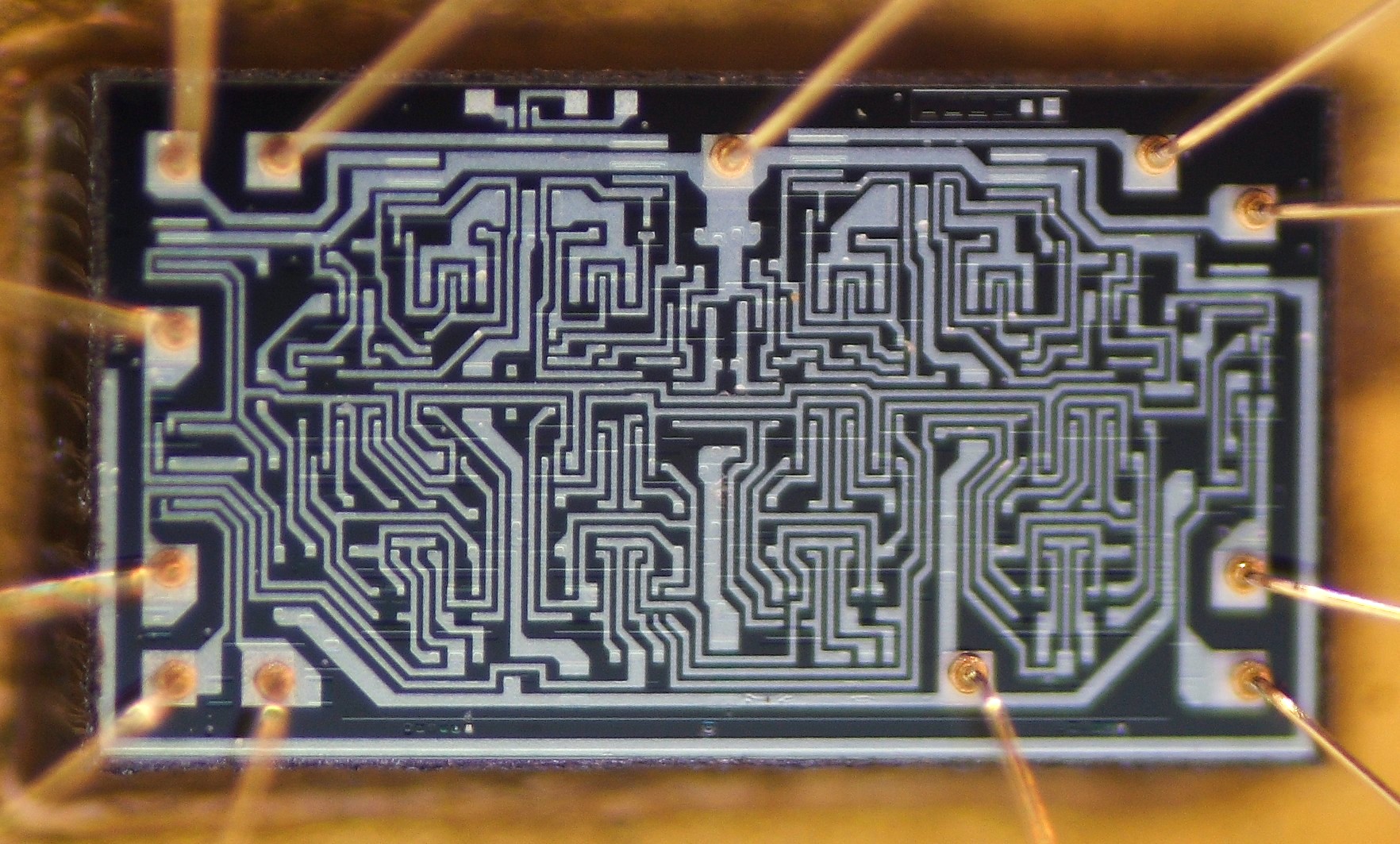

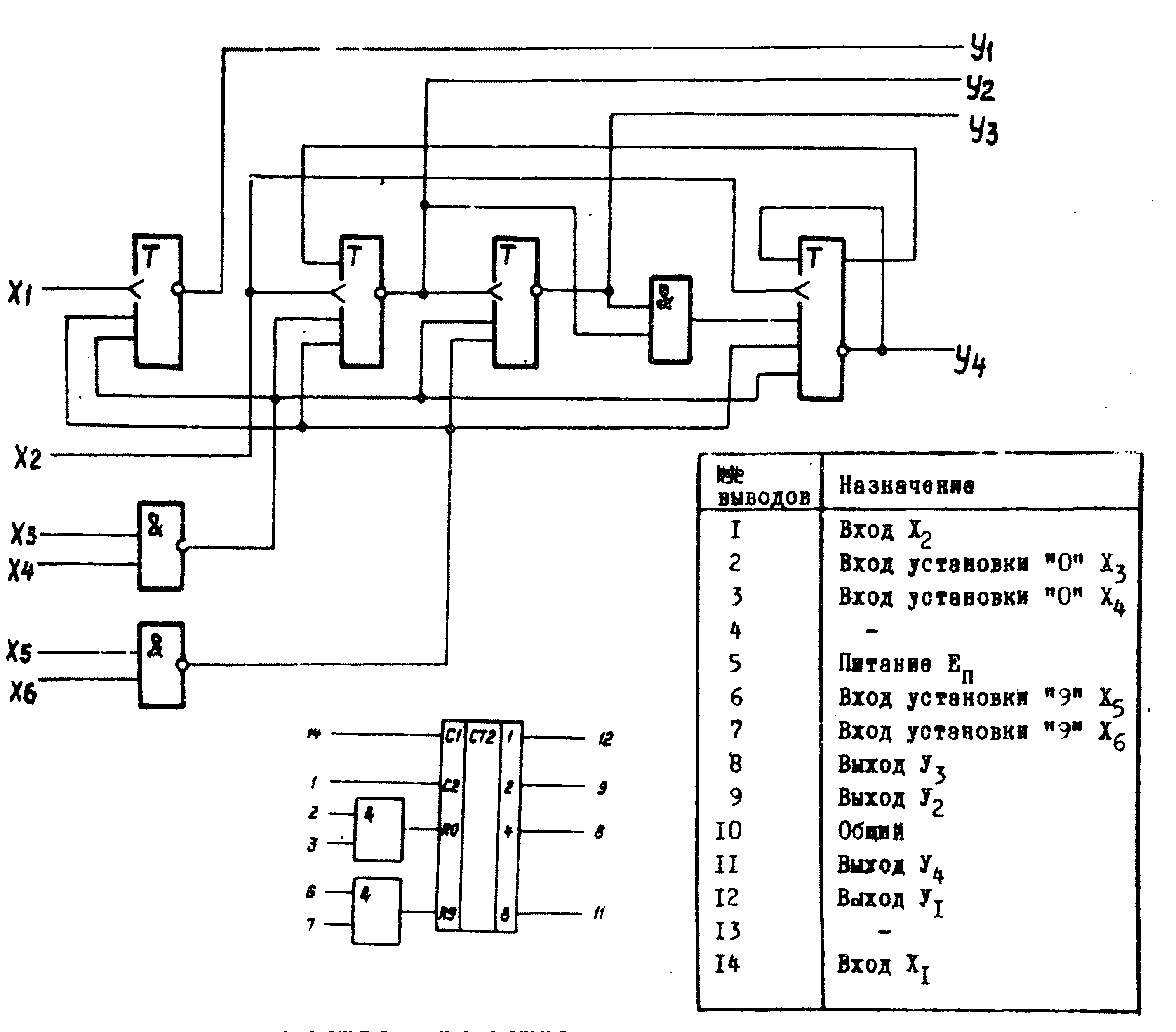

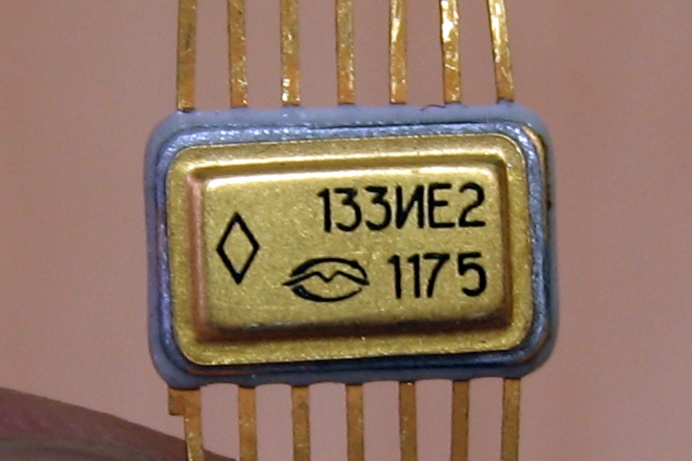

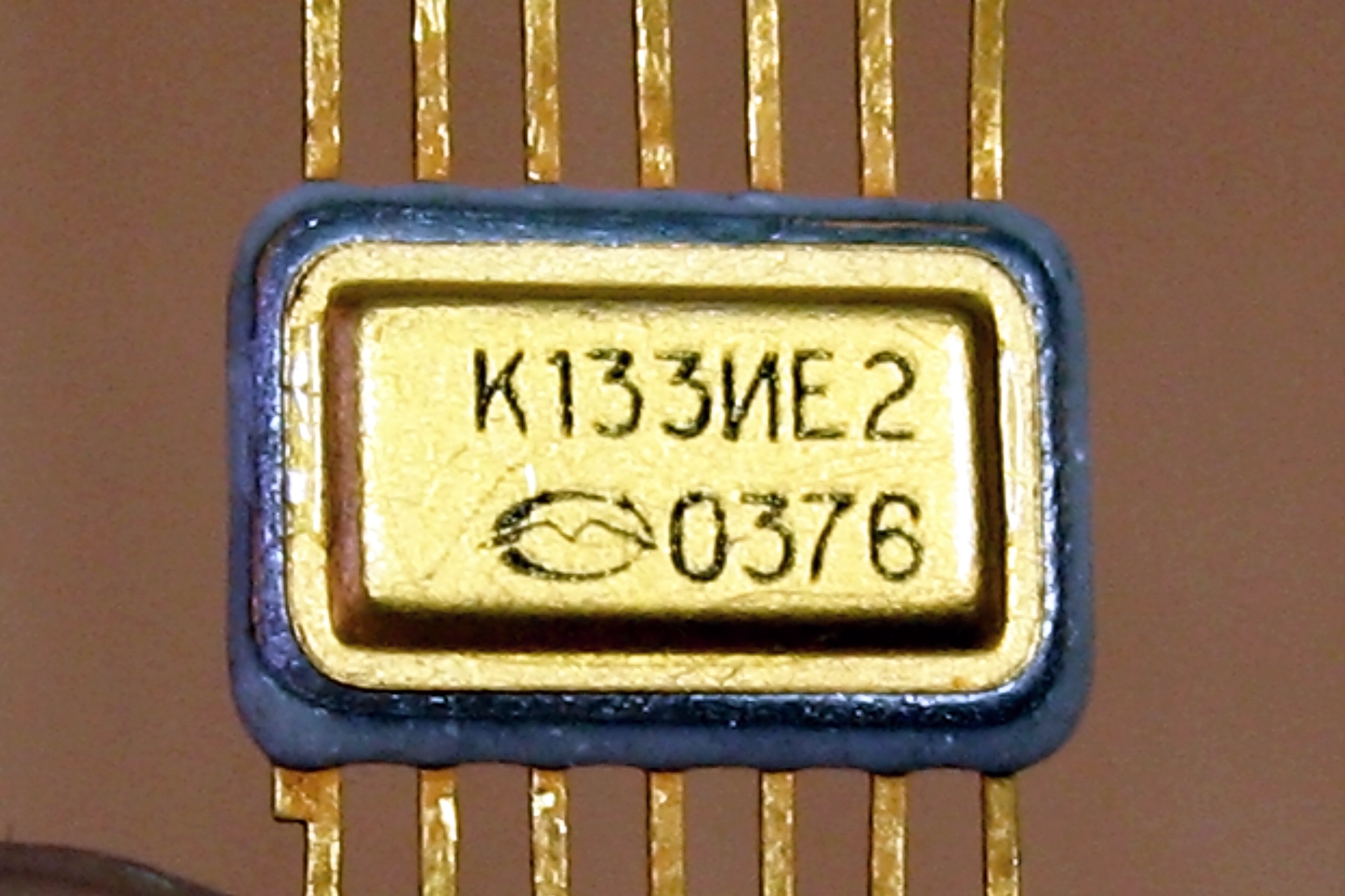

"Стандартная" ТТЛ-логика. Аналог 54xx серии, однако не совсем точный - у "фирменной" SN54 кристалл развернут на 90° (по отношению к DIP-варианту, SN74) и питание подаётся на ножки 11 и 4; у наших серий разводку питания сделали одинаковую.
"В 1967 году НИИМЭ начал разработку серии цифровых микросхем (серия 133) на основе транзисторно-транзисторной логики, параметрический ряд которых охватывал широкий диапазон по быстродействию и потребляемой мощности (ОКР "Логика-2"). Параметры интегральных схем - рабочая частота 5-10 МГц, мощность рассеяния не более 22 мВт на 1 вентиль. Разработка была закончена в сентябре 1969 года."*
Заказчиком разработки был ИТМиВТ, которому она понадобилась для 5Э26 (возимая ЭВМ ЗРК С-300).
| 1ЛБ331(Б) | 1ЛП331 | 1ЛР331 | 1ТК331 | 133 (никель) | |
| 1ЛБ332(Б) | 1ЛП332 | 1ЛР333 | 1ТК332 | КМ133... | |
| 1ЛБ334 | М133... | ||||

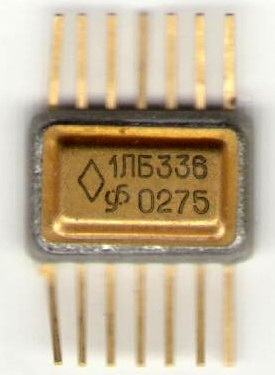

| 1ЛБ336 | М133... (золото) | ||||

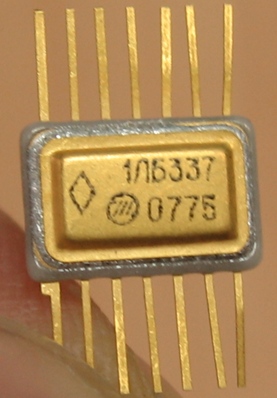

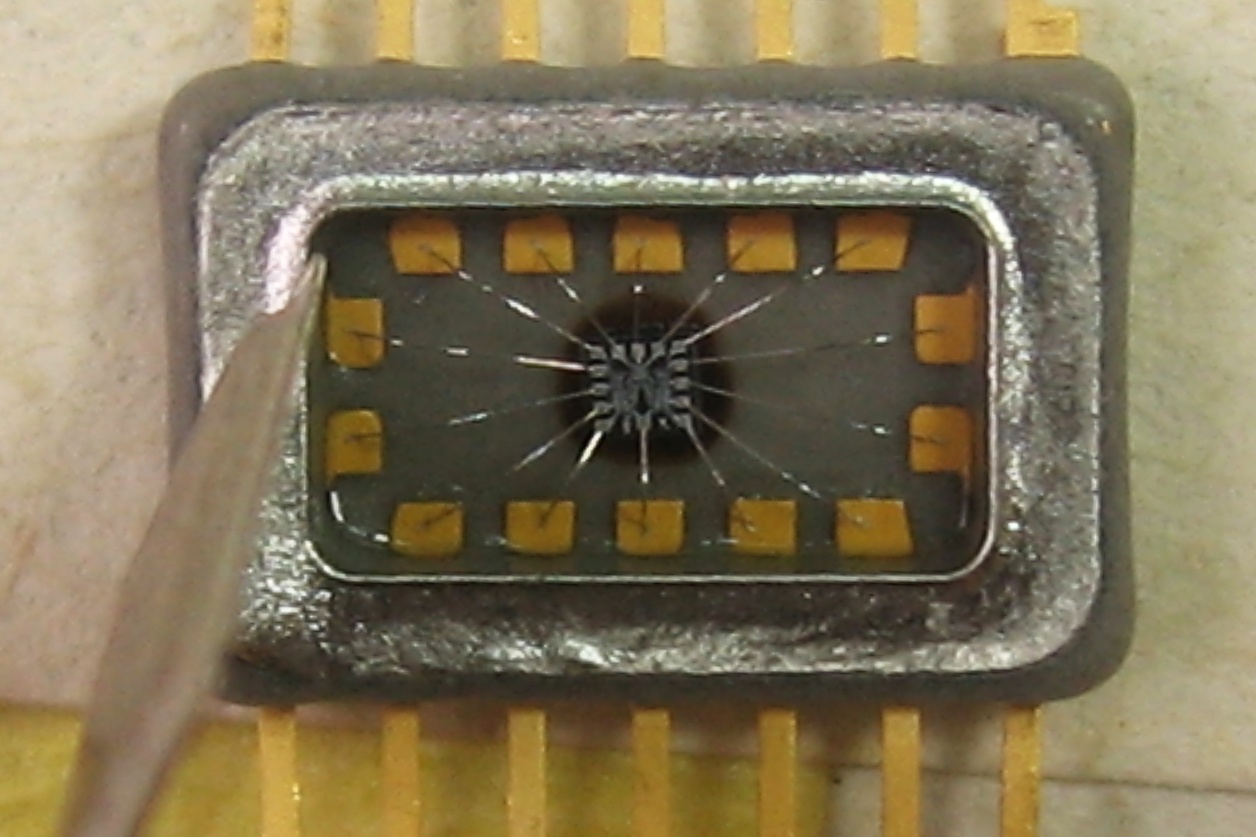

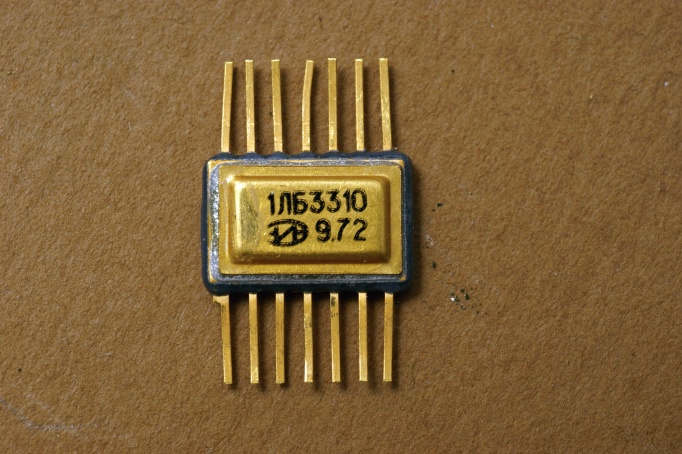

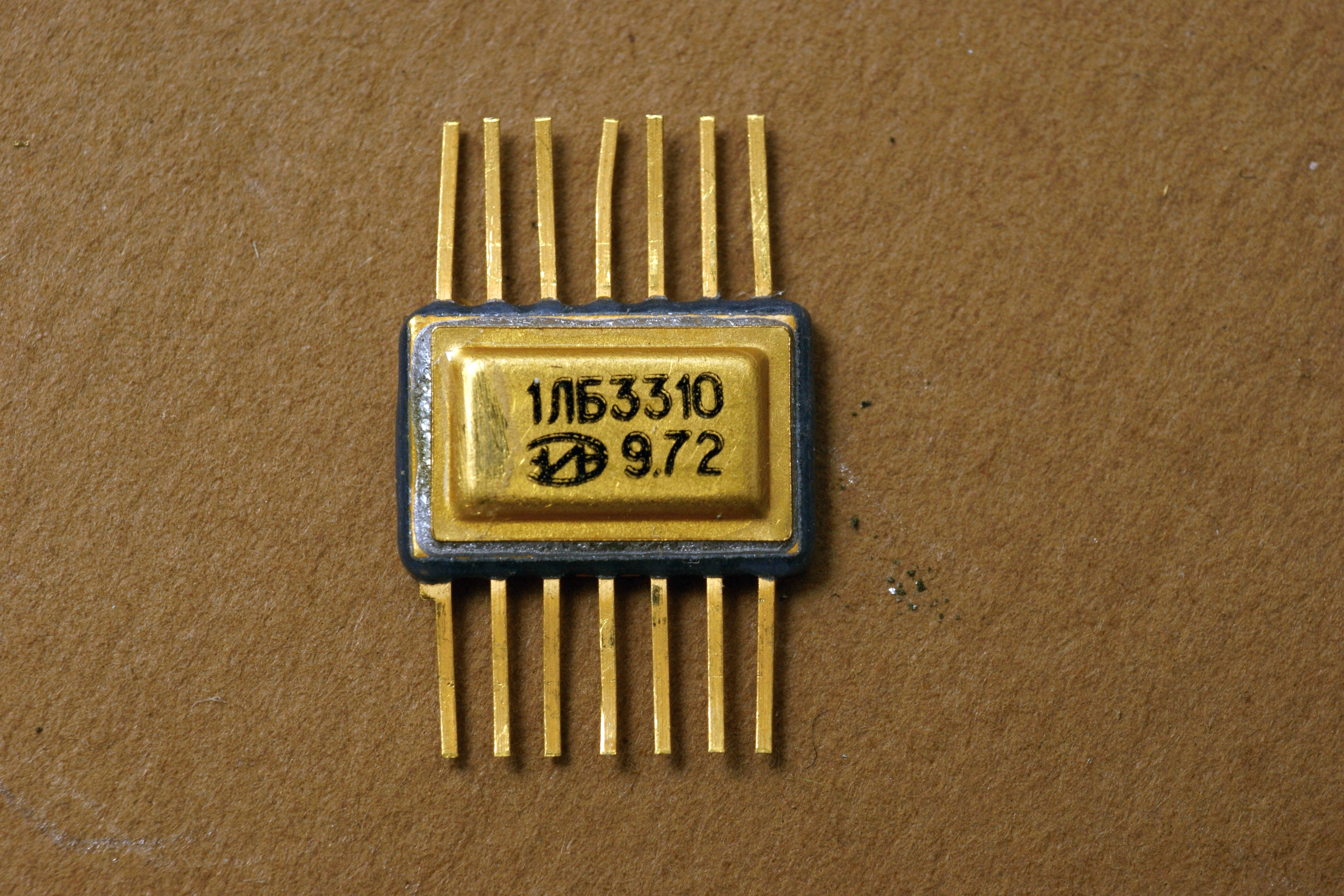

| 1ЛБ337 | Н133... | ||||
| 1ЛБ338 | Э(К)А133... | ||||
| 1ЛБ3311 | |||||
| 1ЛБ3312 | |||||
Её вариант в DIP-корпусе - 155ая серия. У них даже кристаллы стоят одни и те же, как 1ЛБ332 внутри КМ155ЛА2.

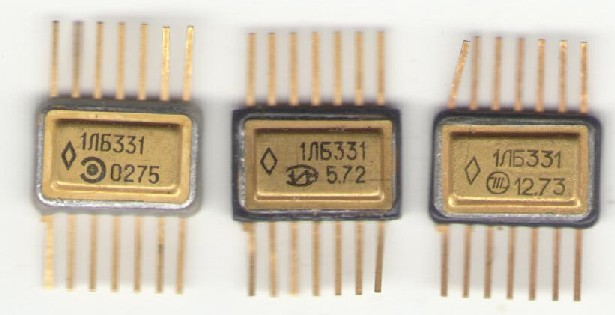

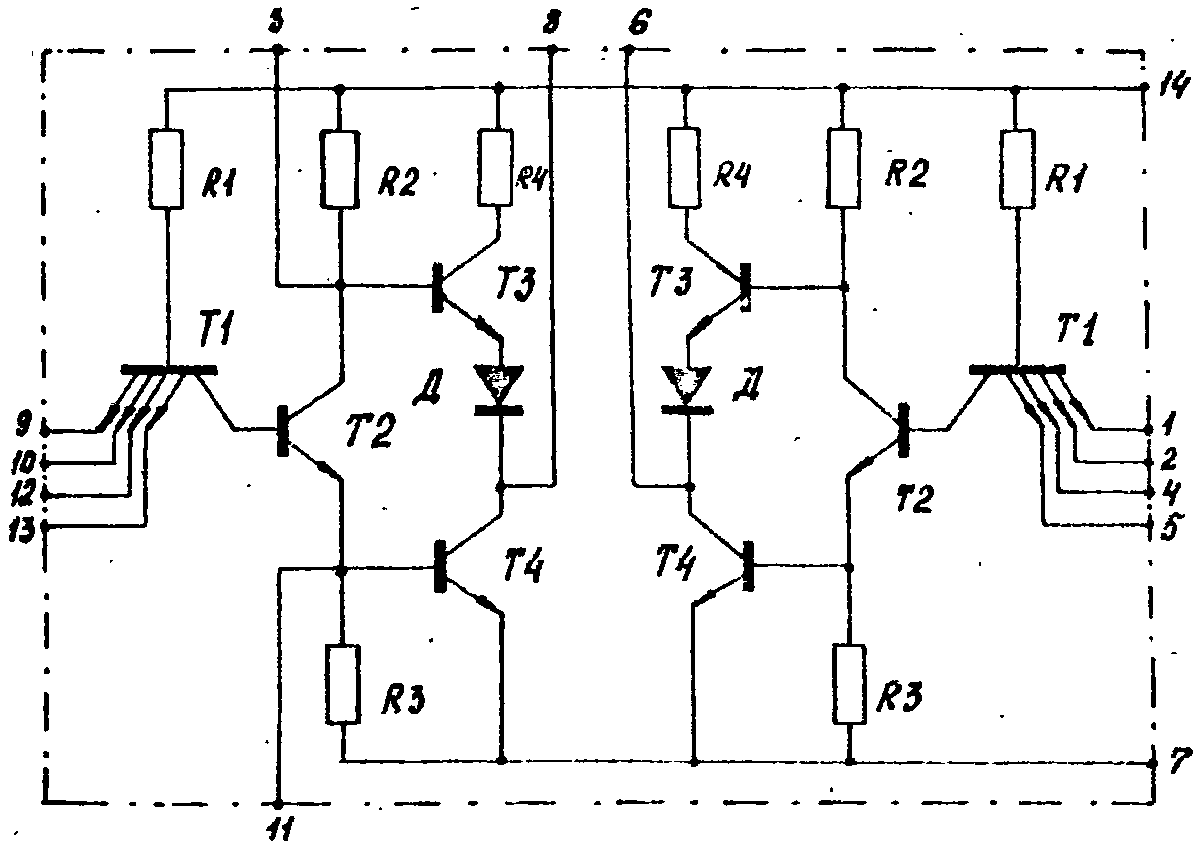

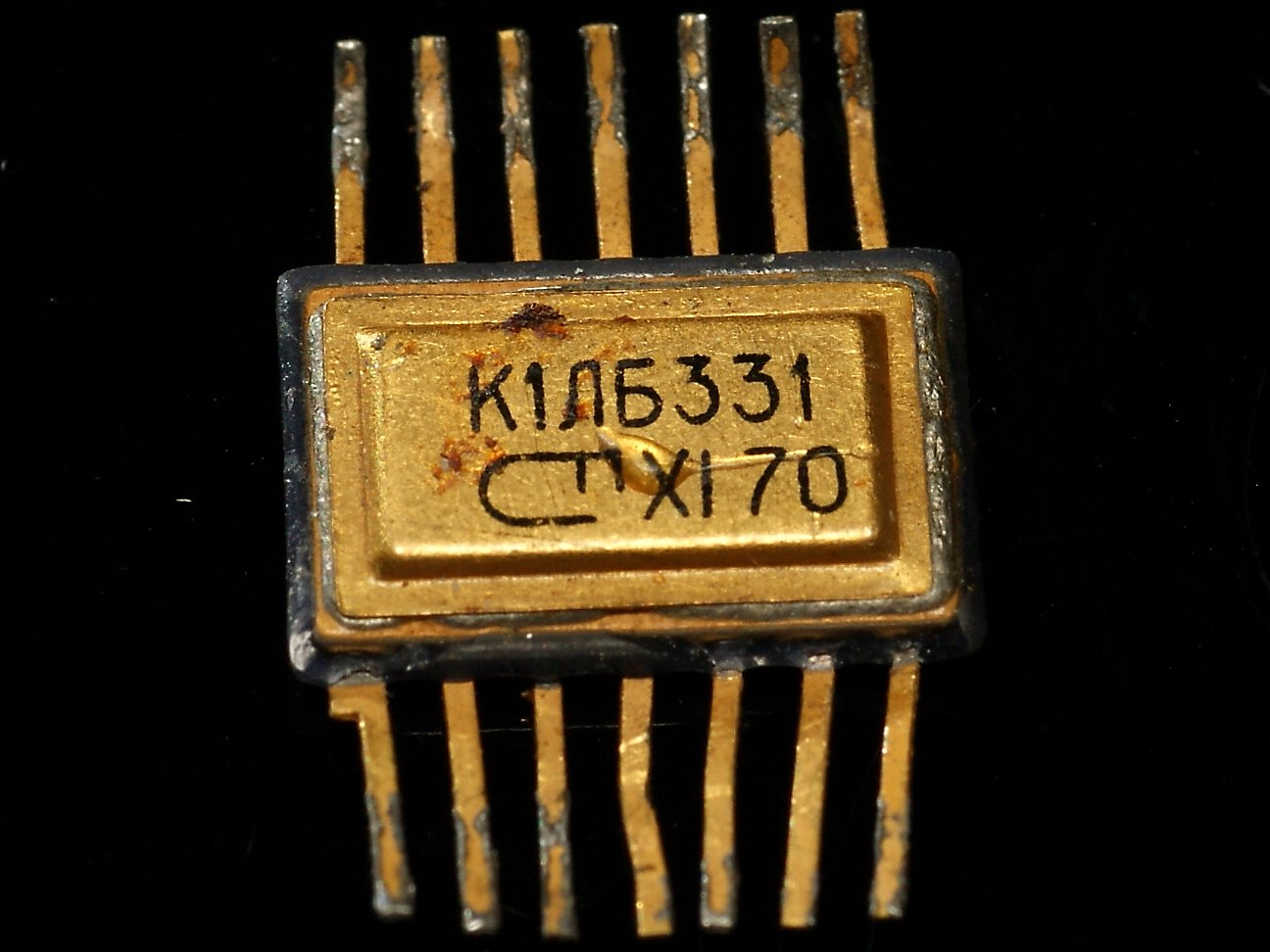

Два логических элемента 4И-НЕ. Первые выпуски назывались 3320, а в дальнейшем она была переименована в 133ЛА1. Справочный листок и заводские паспорта, на 1ЛБ331 и К1ЛБ331. |
 |

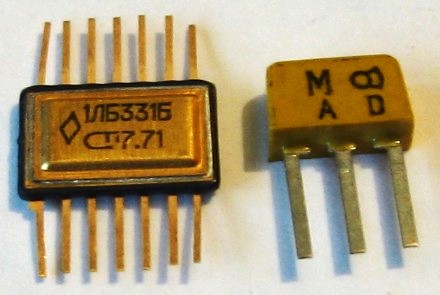

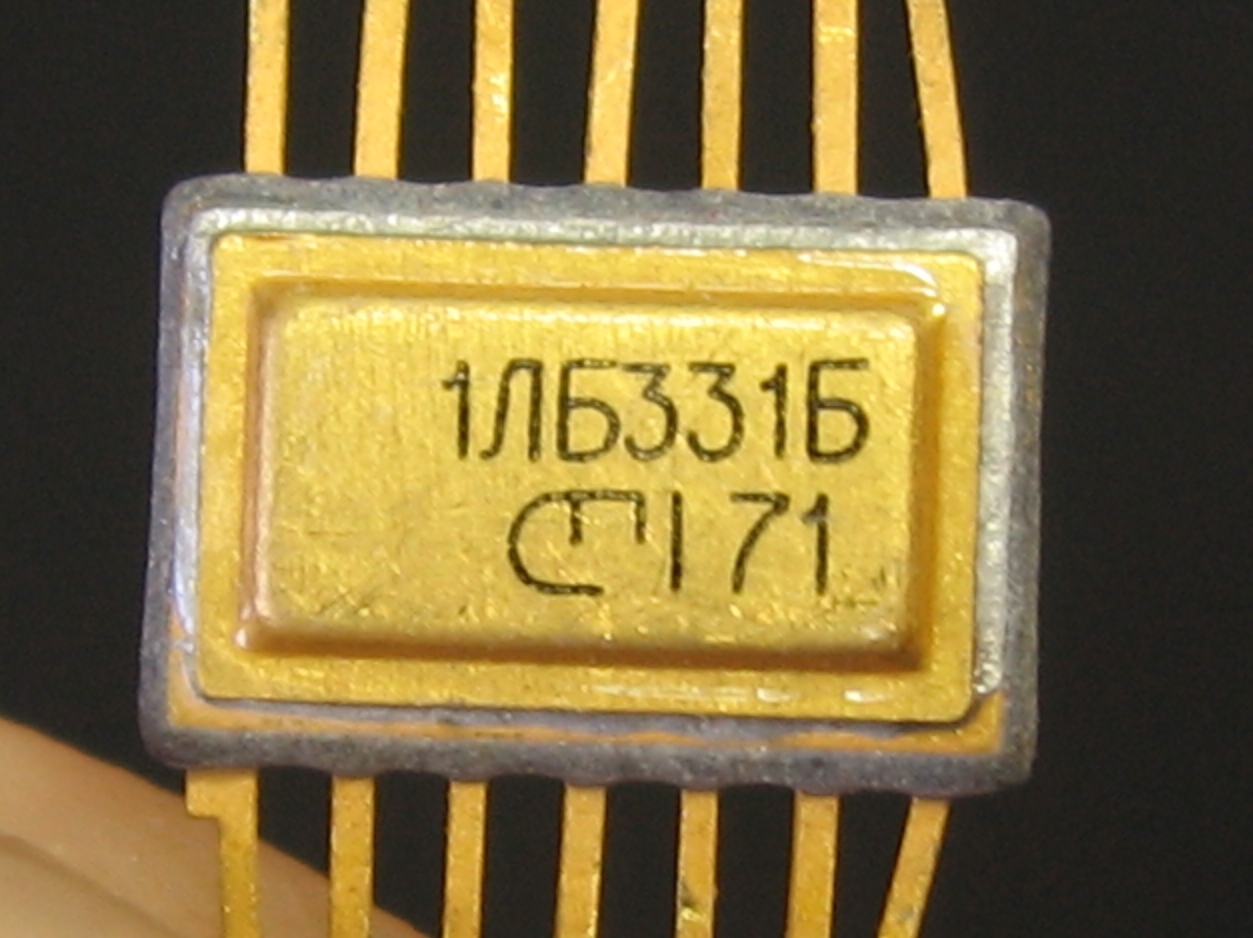

Что касается буквы "Б" - то, как пишет Погорилый "...некоторое время 133 серия выпускалась с буквенными индексами А и Б (1ЛБ333А и 1ЛБ333Б, например). У "А" было быстродействие больше, у "Б" несколько меньше.
Микросхемы с пониженной нагрузочной способностью и пониженным быстродействием (25 и 50 нс вместо 15 и 22), т.е. "полубрак по параметрам", выпускала и фирма TI в начальный период производства серии 54/74. Так что это обычная ситуация на этапе освоения производства, пока технология еще не отработана".
Производители - минское НПО "Планар" (в будущем частично вошедшее в "Интеграл"), собственно "Интеграл", "Микрон" (Зеленоград) и завод "Планета" (г.В.Новгород).

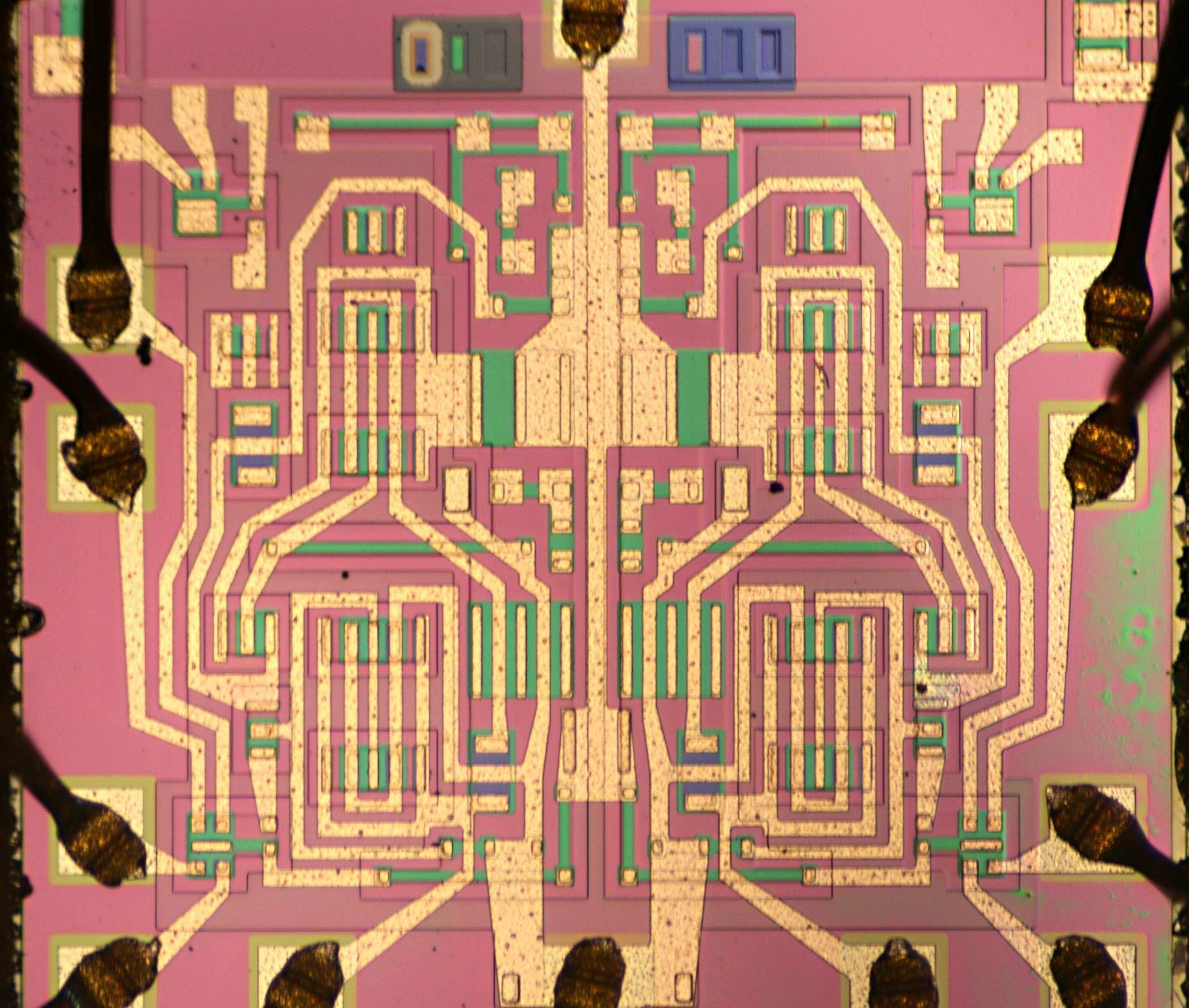

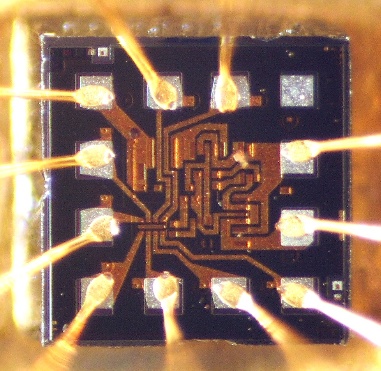

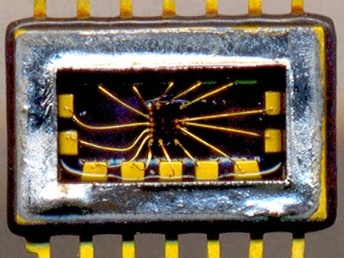

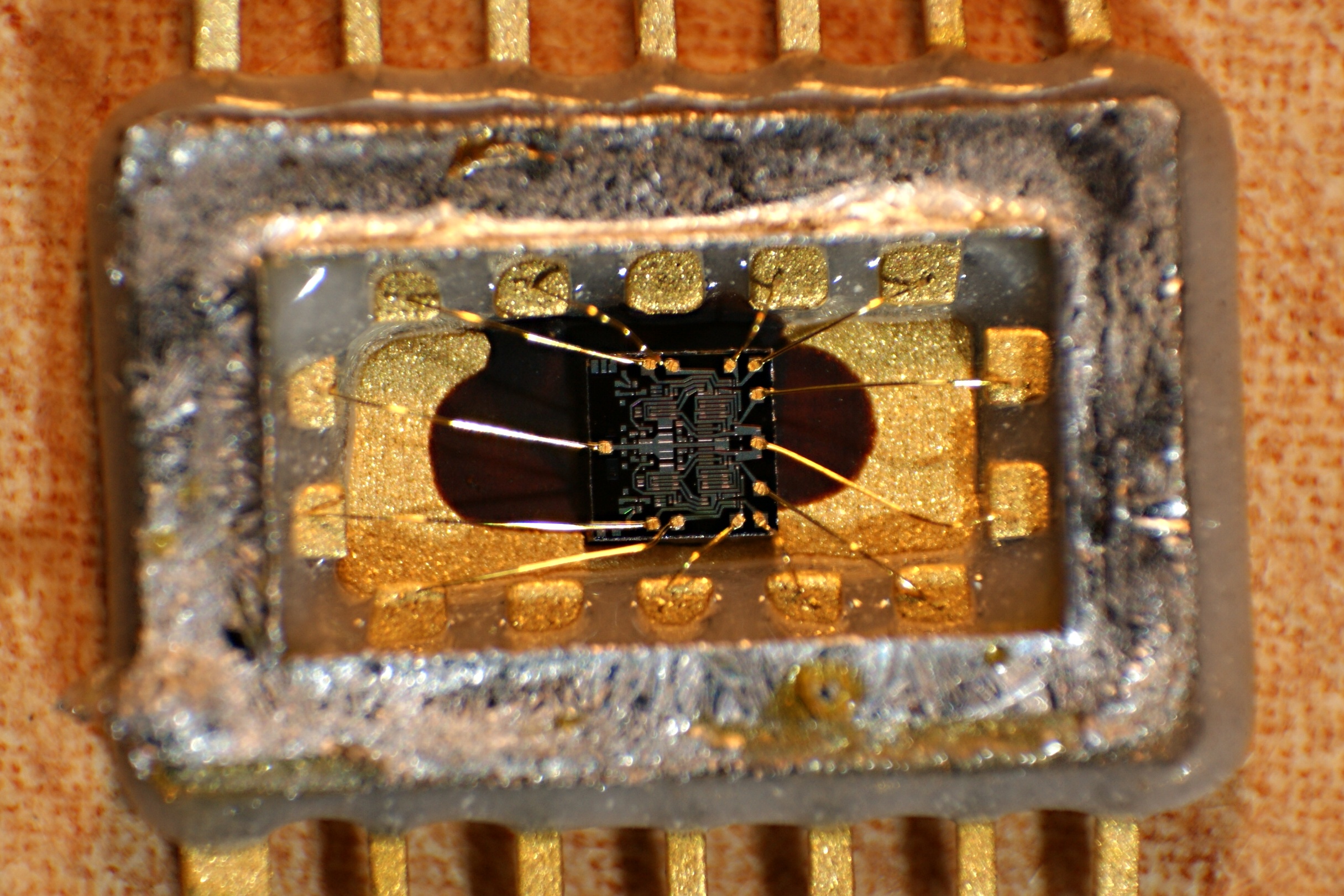

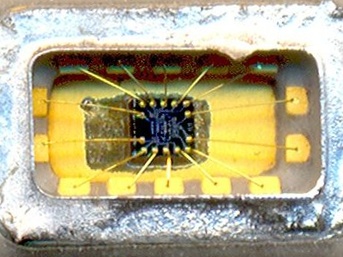

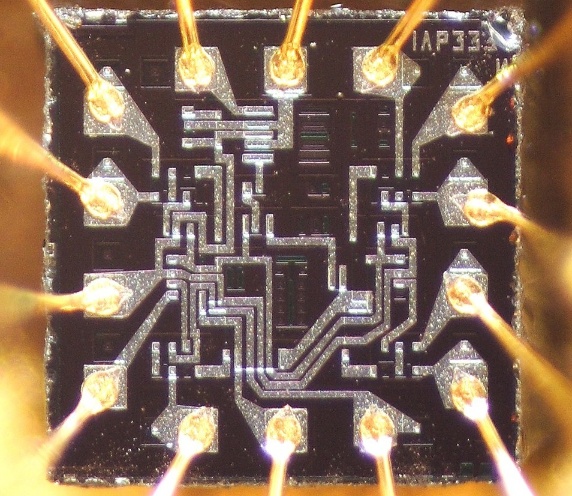

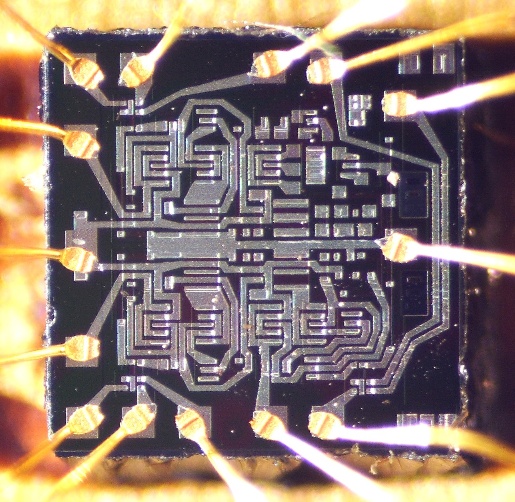

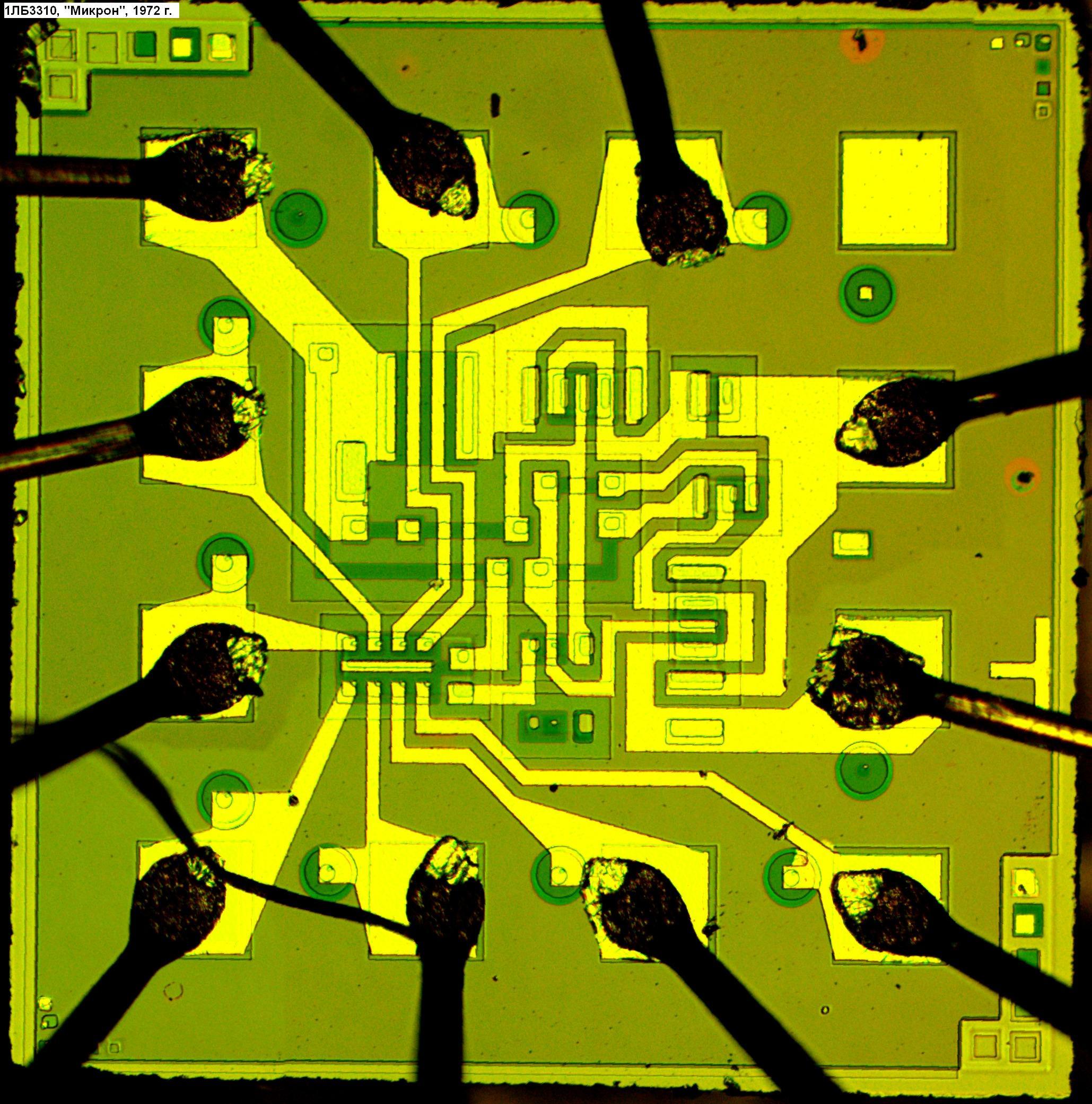

Судя по фото, в них могли стоять разные кристаллы! По крайней мере, если смотреть на расположение контактных площадок на интеграловских кристаллах:
образец 1972 года:
|
образец 1976 года:
|
 |
 (фото с форума Радиокартинки) |

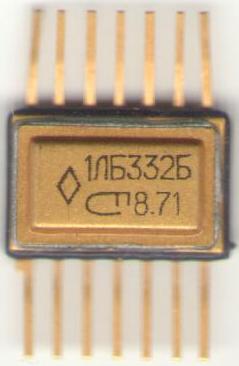

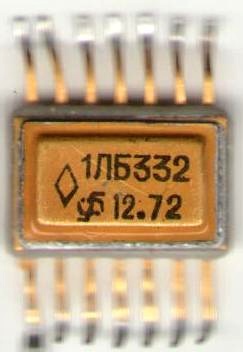

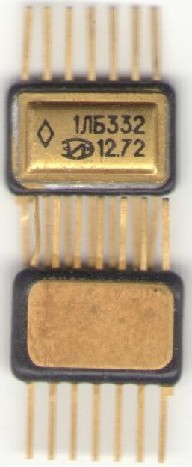

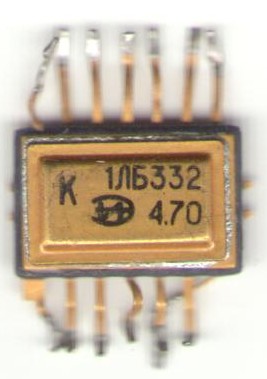

Элемент 8И-НЕ; "будущая" 133ЛА2; заводские паспорта на версию К1ЛБ332, версии 1972 и 1974 годов. Производители - НИИМЭ ("Микрон"), "Электронприбор" (Фрязино) и минское НПО "Планар". |
 |
|
 |
 |
|
"Будущая"
133ЛА4 (три элемента 3И-НЕ); заводские
паспорта на неё в версиях 1972
и 1974 года. |
 |
 |
 |
(фото с форума Радиокартинки)
 |
 |

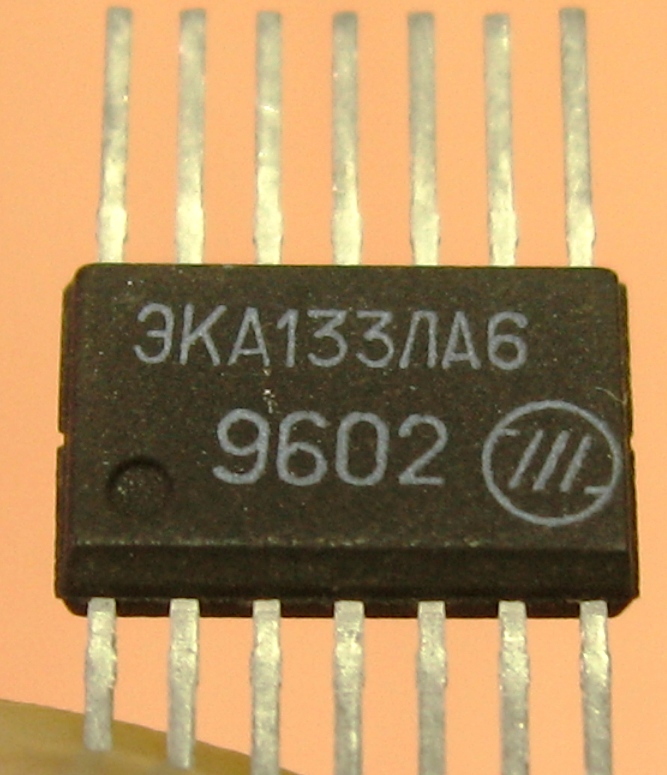

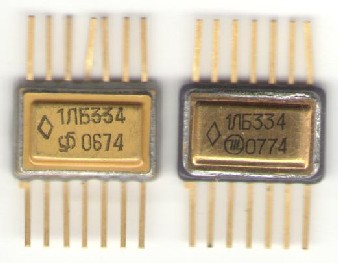

2 элемента 4И-НЕ с большим коэффициентом разветвления; заводские паспорта на неё, версия 1 версия 2. В дальнейшем называлась 133ЛА6.
Производитель - "Электронприбор" (Фрязино).
Корпус, опять же, старого типа. Обращает на себя внимание пайка крышки с бесстыдно вылезшей каплей припоя :)))
(фото с форума Радиокартинки)

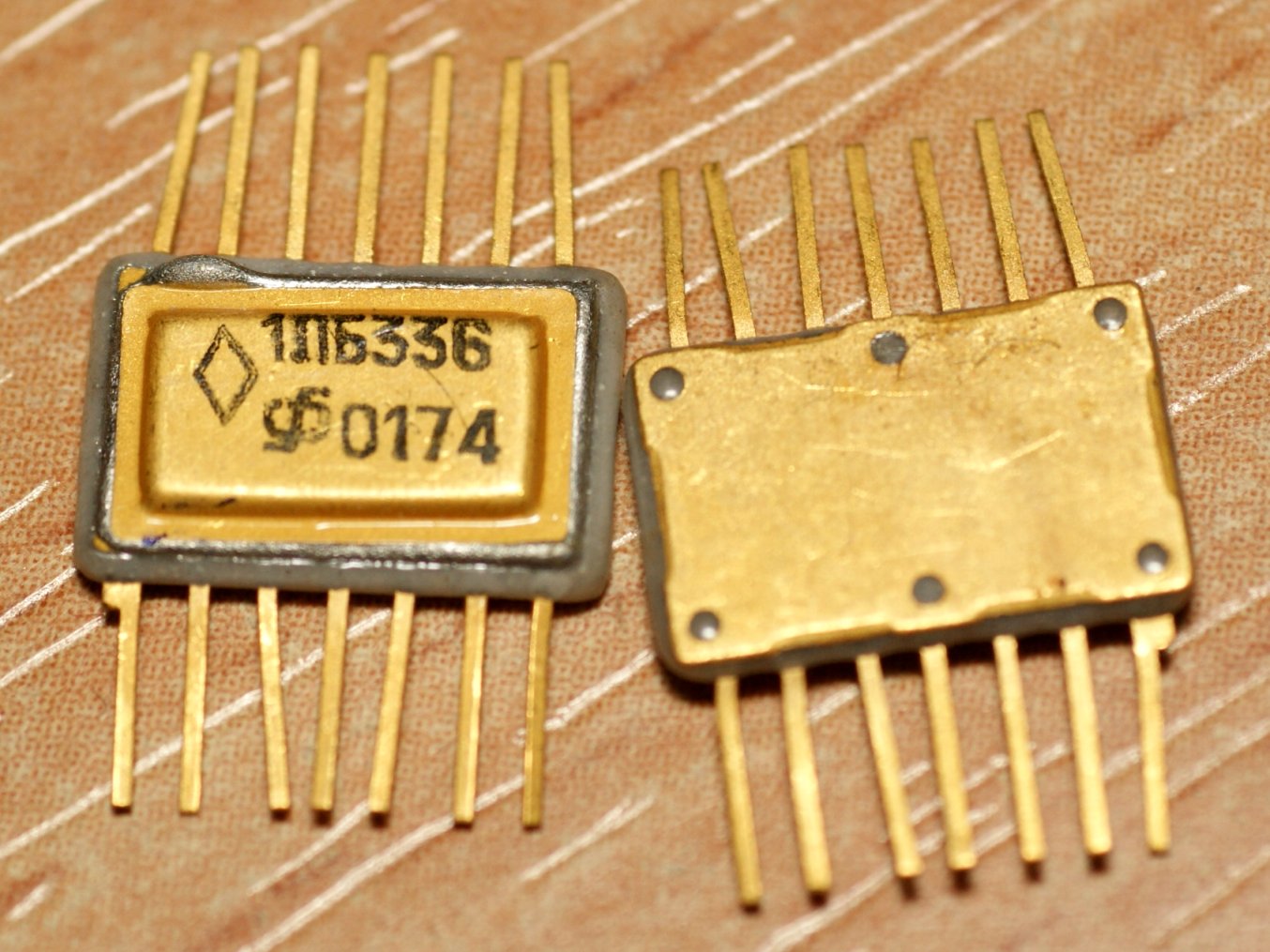

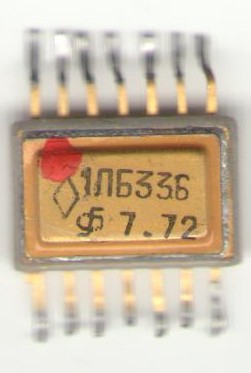

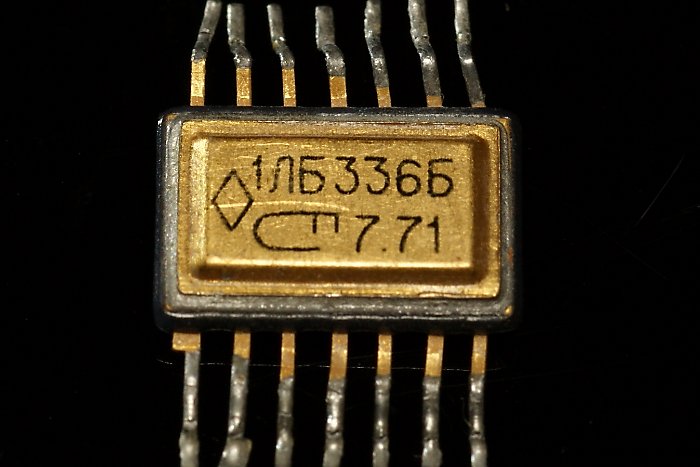

| Два логических элемента 4И-НЕ с открытым коллектором (элементы
индикации), современное название - 133ЛА7.
Производитель - "Интеграл" (Минск). |
 |
| Четыре элемента 2И-НЕ, выход с
открытым коллектором; в дальнейшем - 133ЛА8.
Производитель - "Интеграл" (г.Минск, Белоруссия).
|
 |

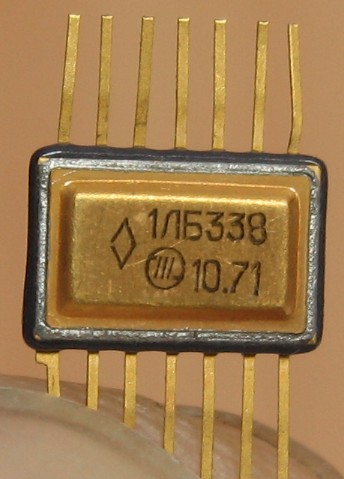

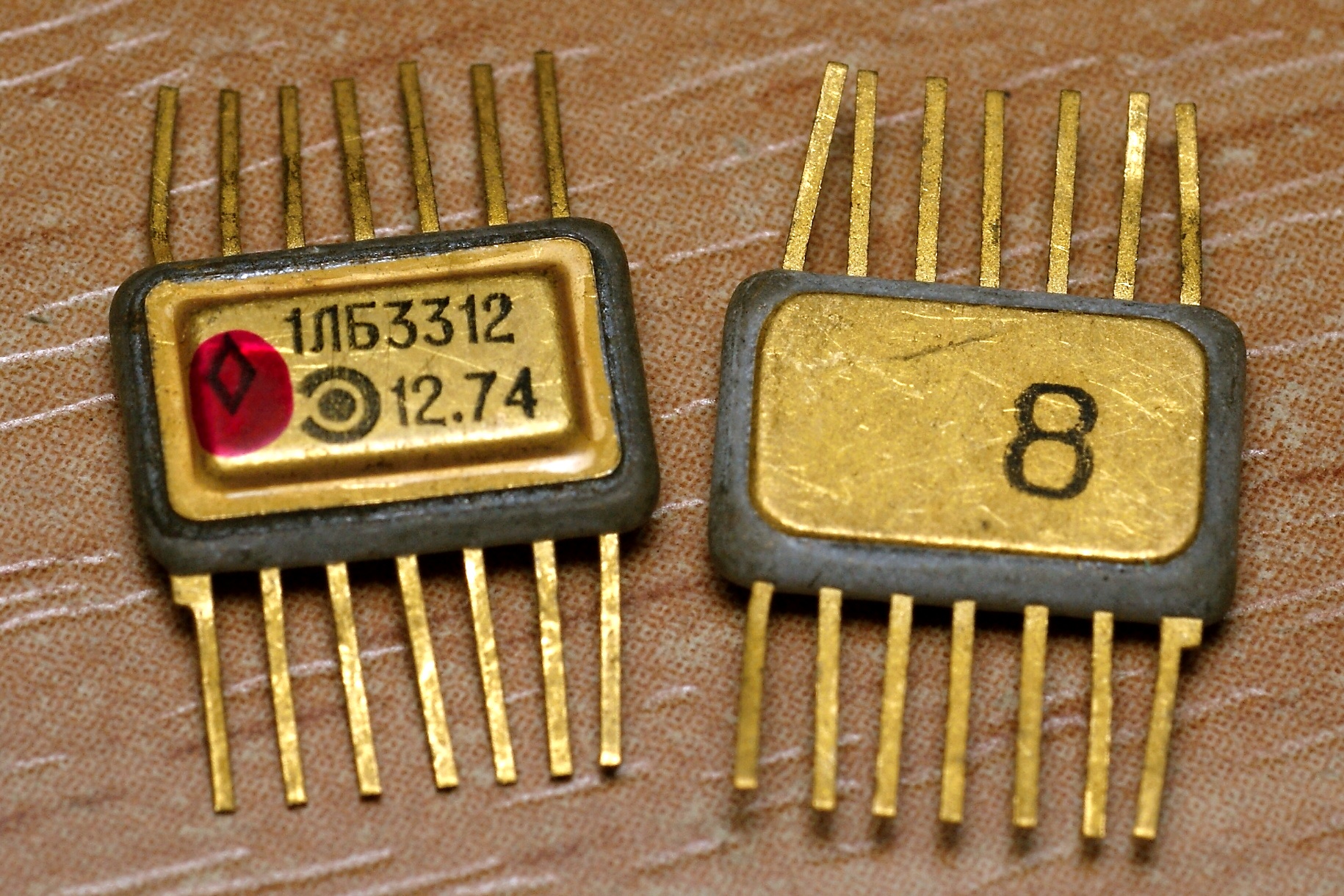

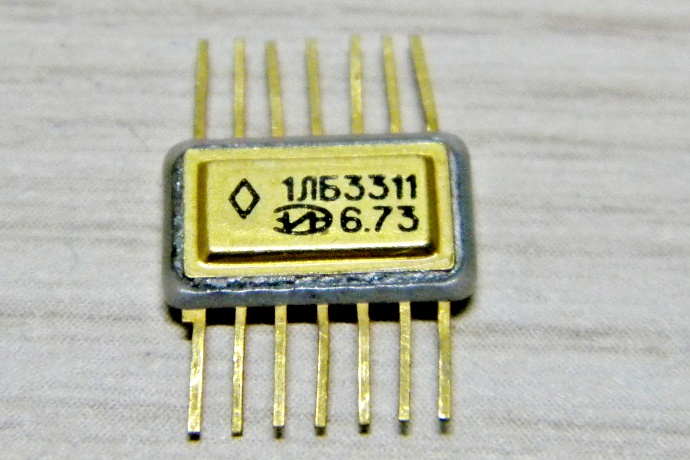

Интересные элементы. В справочниках практически не встречаются...

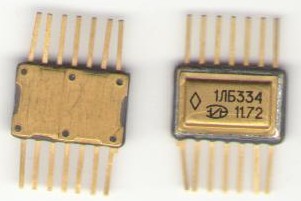

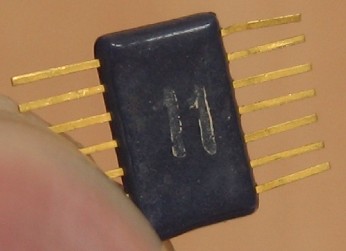

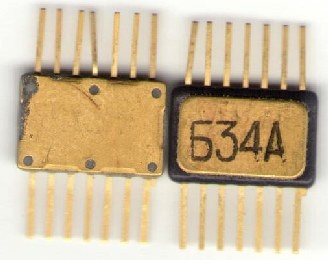

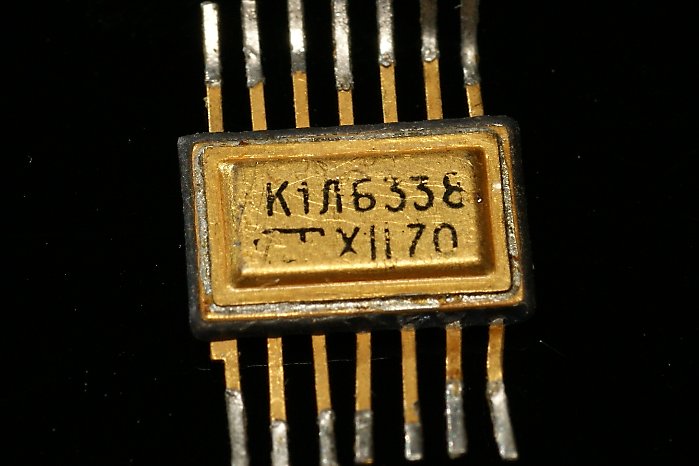

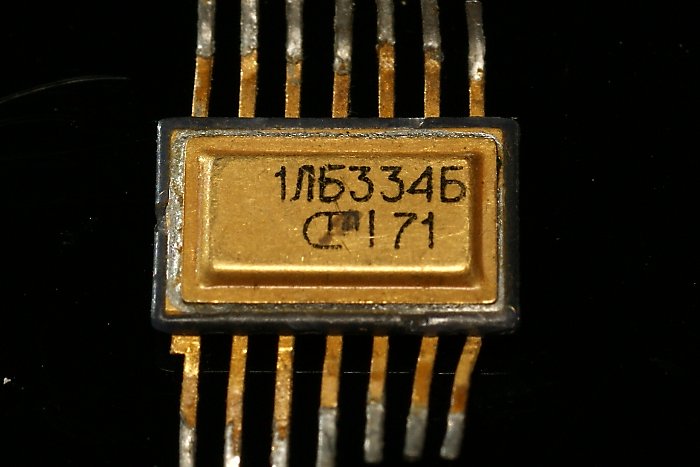

Это отбраковка по нагрузочной мощности от 1ЛБ333 и 1ЛБ334, соответственно.
Справочные данные на них.
Как я понимаю, как только технология была отработана, выпуск их прекратился.
Производители - "Электронприбор" (Фрязино),
"Микрон" и
ОАО "Планета" (г.В.Новгород).
(фото с форума Портативное
ретрорадио)
2 логических элемента 4И (расширителя по ИЛИ); заводской паспорт на неё. В дальнейшем она стала 133ЛД1... Производители - "Микрон" (Зеленоград) и ОАО "Планета" (г.В.Новгород).

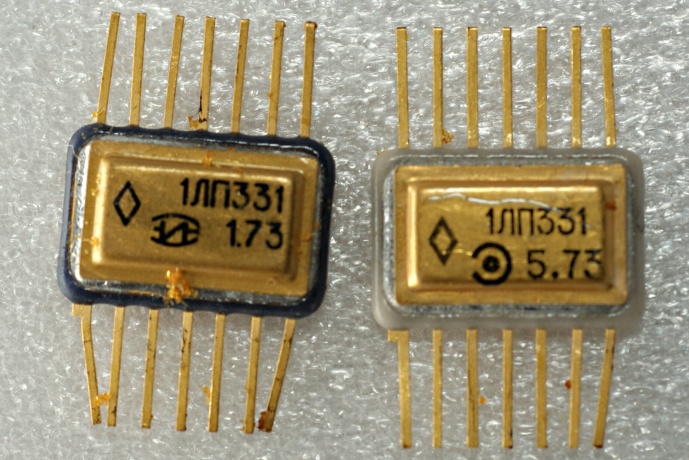

Интереснейший экземпляр!
Во-первых, этой микросхемы нет практически ни в одном справочнике.
1ЛП331 есть, 1ЛП333 есть, а вторая пропущена!

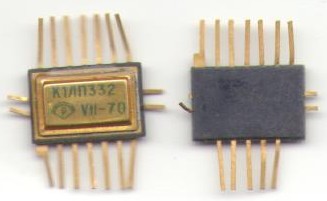

Это были "половинки"; 1ЛП332 - половина 133ЛД1 (1ЛП331), один 4-входовый расширитель по ИЛИ.
Очень скоро производство их было прекращено, т.к. стало получаться достаточно нормальных, не половинок.
Память от них осталась в виде "дырок" в порядке номеров типов микросхем.
Во-вторых, производитель. "Экситон", г.Павловский Посад. Это единственное известное мне свидетельство, что завод занимался этой серией.
В-третьих, корпус. Видны рудиментарные боковые выводы. Назначение неизвестно, то ли пытались втиснуть дополнительные выводы, то ли для крепления к рамке при изготовлении. Плюс к этому, очень острые грани корпуса, такого тоже не встречал более.
Мало? Могу добавить и в-четвертых :))). Это (пока) самая ранняя микросхема из
этой серии у меня. Выпуск менее чем через год после окончания разработки...

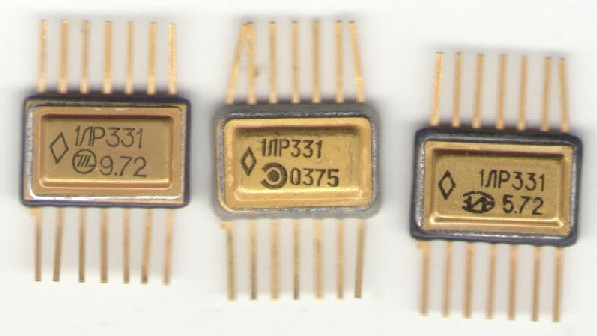

2 элемента 2И-2ИЛИ-НЕ, один расширяемый по ИЛИ; в дальнейшем - 133ЛР1.
Производители - "Микрон"
(Зеленоград), "Интеграл"
(г.Минск, Белоруссия) и ОАО
"Планета" (г.В.Новгород).

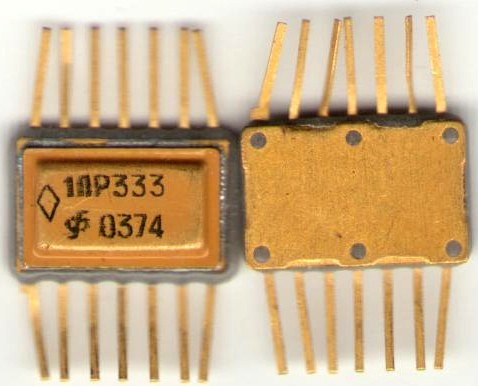

Логический элемент 2-2-2-3И-4ИЛИ-НЕ с возможностью расширения по ИЛИ; заводской паспорт на нее. В дальнейшем - 133ЛР3.
Производитель - "Электронприбор" (Фрязино).
(фото с форума Радиокартинки)

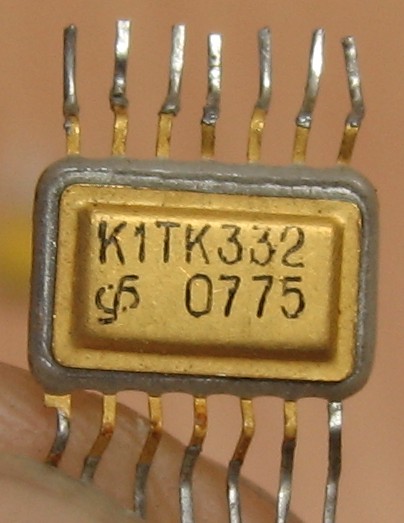

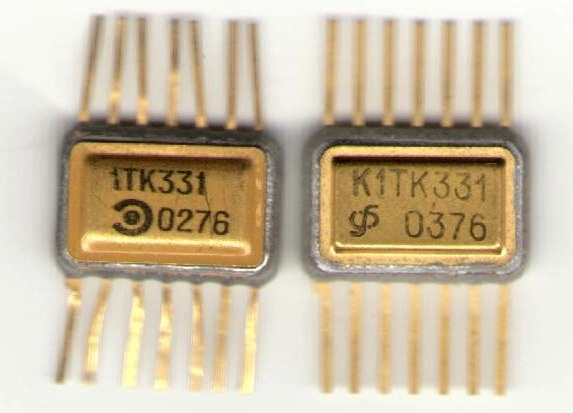

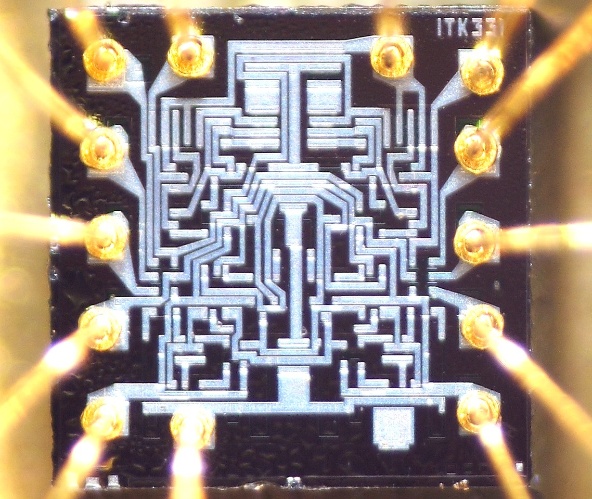

JK-триггер с логикой 3И на входе; заводские паспорта на К1ТК331 и 1ТК331. В дальнейшем - К133ТВ1.
Производители - "Электронприбор" (Фрязино) и ОАО "Планета" (г.В.Новгород).
(фото с форума Радиокартинки)
Два D-триггера; в дальнейшем - 133ТМ2.
Производитель - "Электронприбор" (Фрязино).

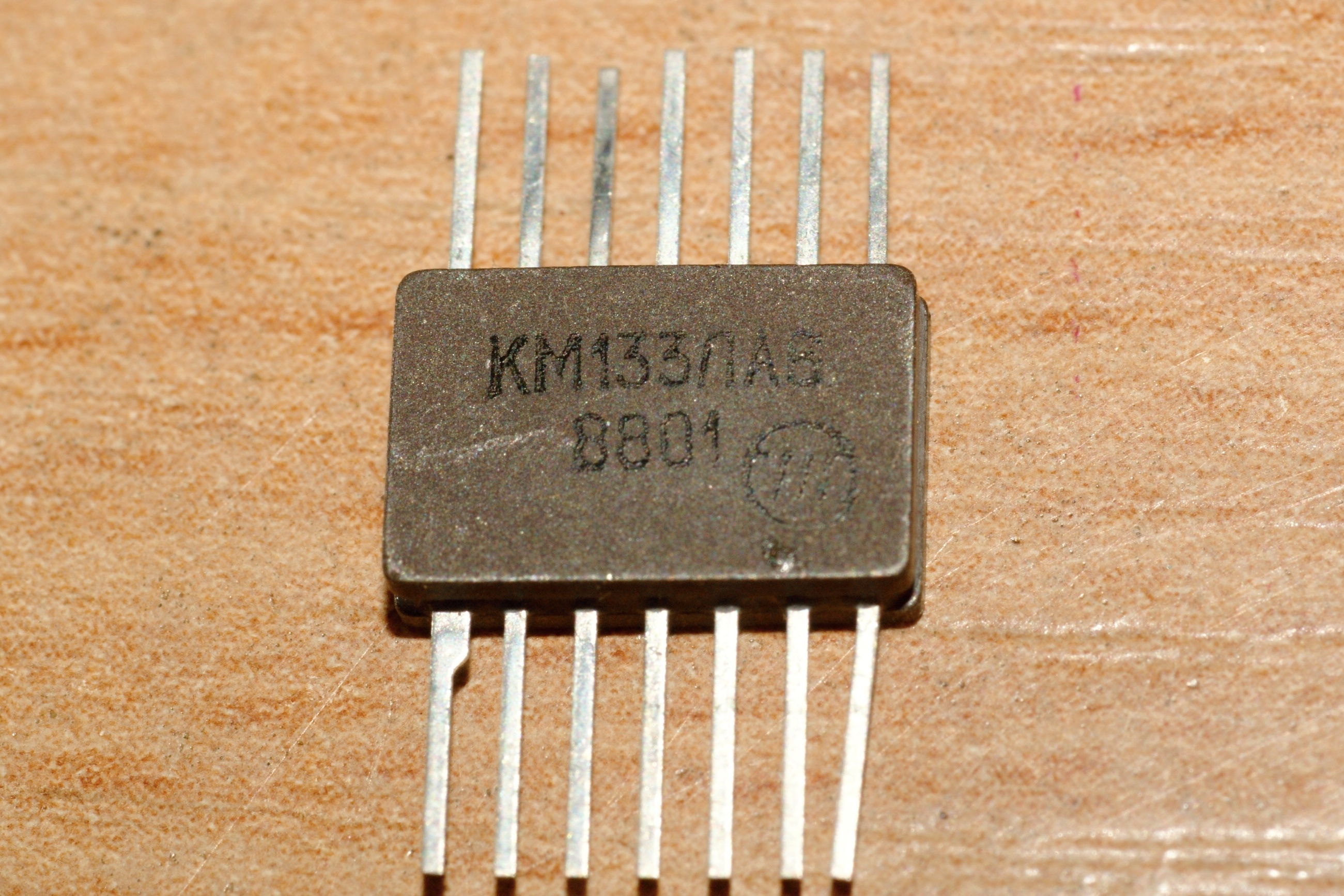

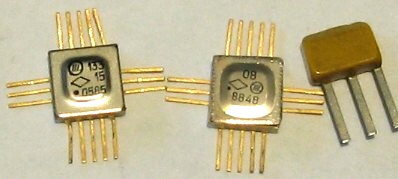

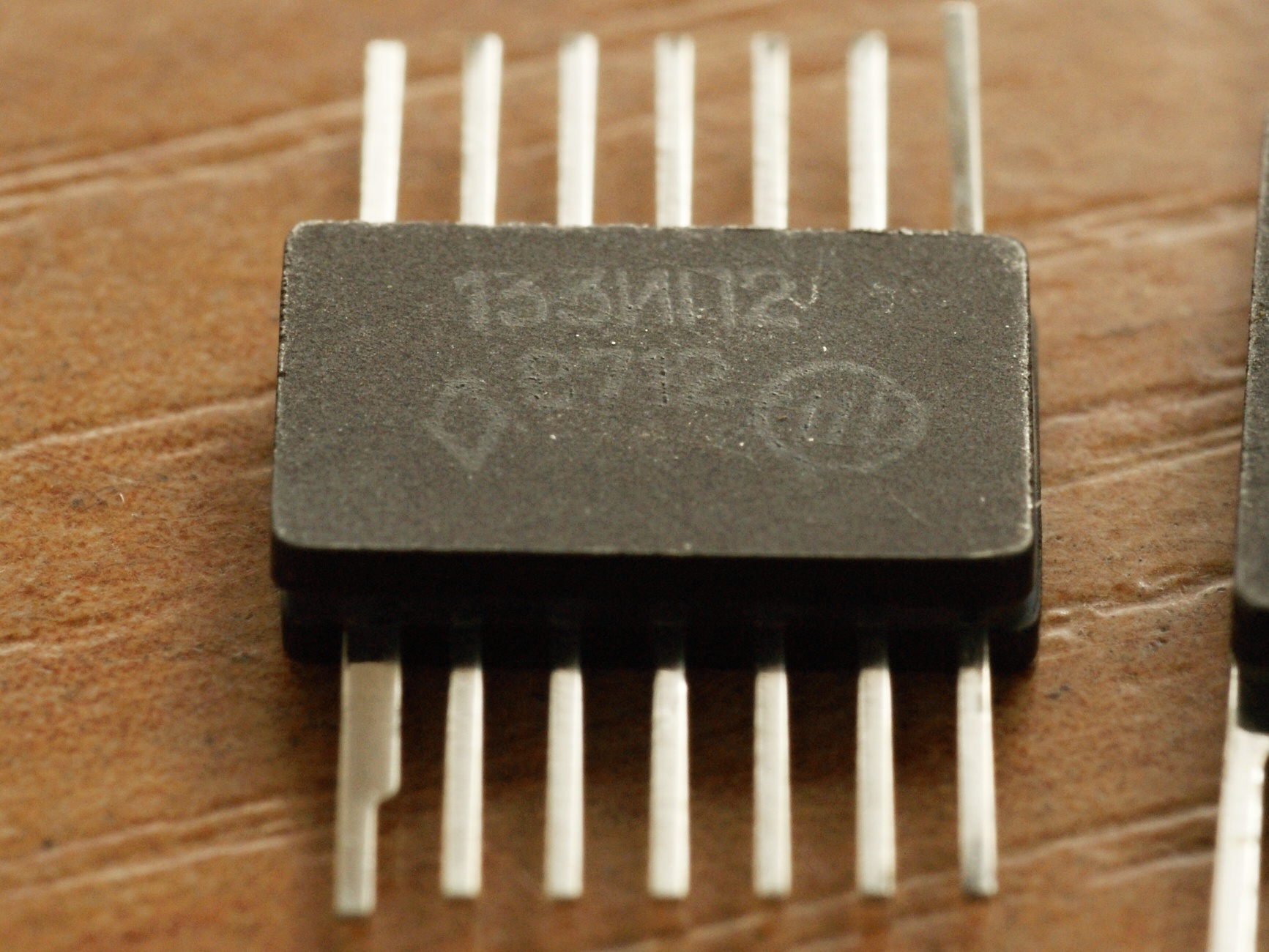

Обычно 133я серия корпусировалась так, как на верхней фотографии. Однако среди выпусков середины-конца 80х годов попадаются партии в совершенно ином исполнении, в "коричневой" керамике, с никелированными выводами. Как правило, такие микросхемы имеют в названии префикс "И" (И133...), но некоторые обходились и без этого ;)
Производитель - "Интеграл", г.Минск (Белоруссия).
| И еще один такой же корпус,
но уже с префиксом КМ...
Производитель - "Интеграл", г.Минск (Белоруссия). |
 |

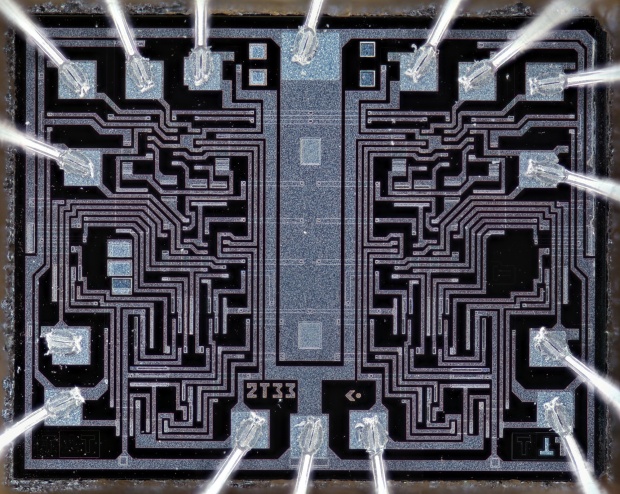

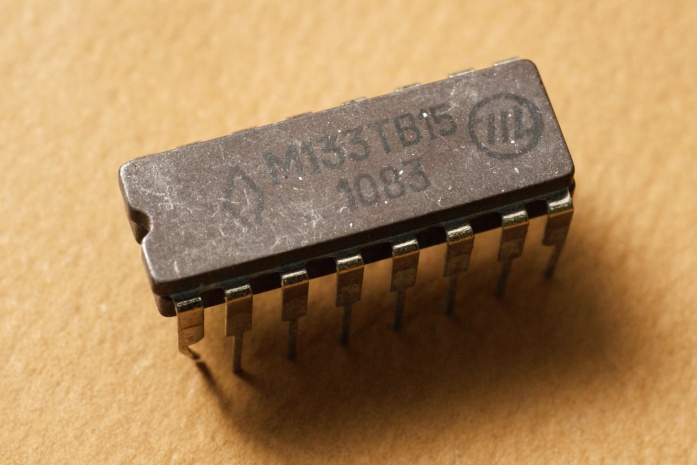

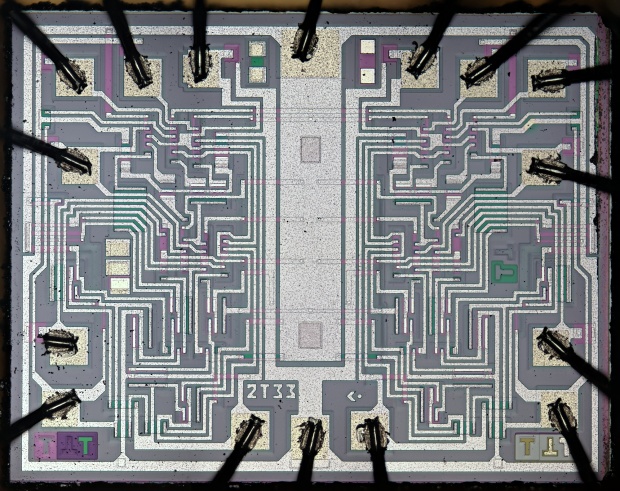

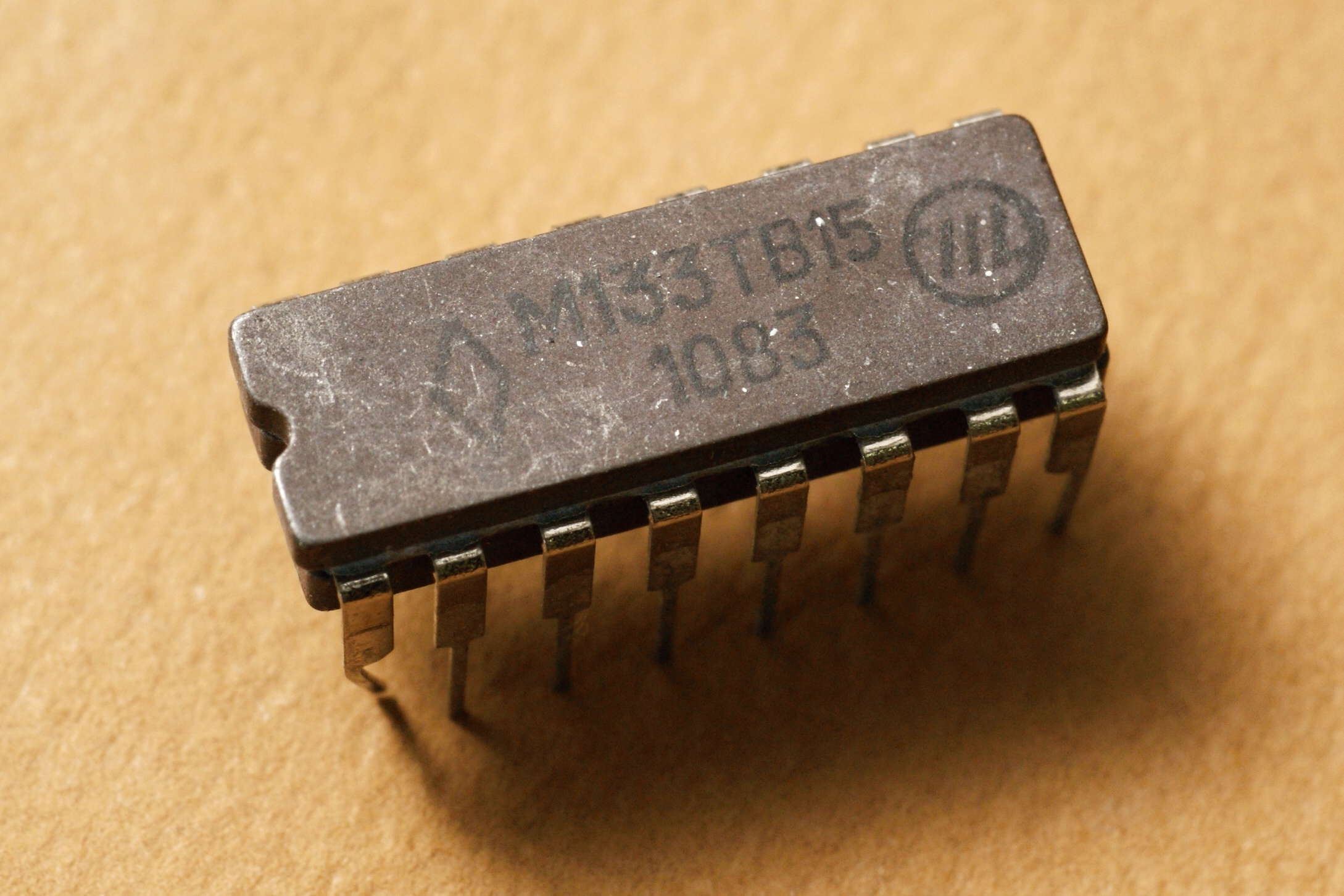

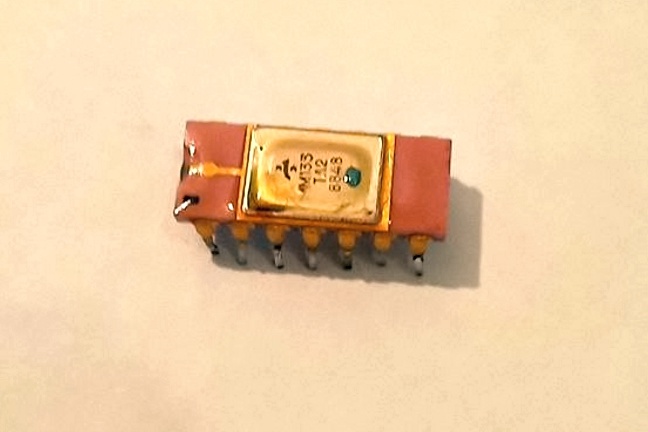

А вот внезапный вариант! По идее, это должен быть тот же КМ, только с военной приёмкой. Но - он в корпусе DIP!
Конечно, возникает вопрос - почему она не М155ТВ15, а М133? ответа пока нет...
Производитель - "Интеграл", г.Минск (Белоруссия).
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото от Вячеслава)

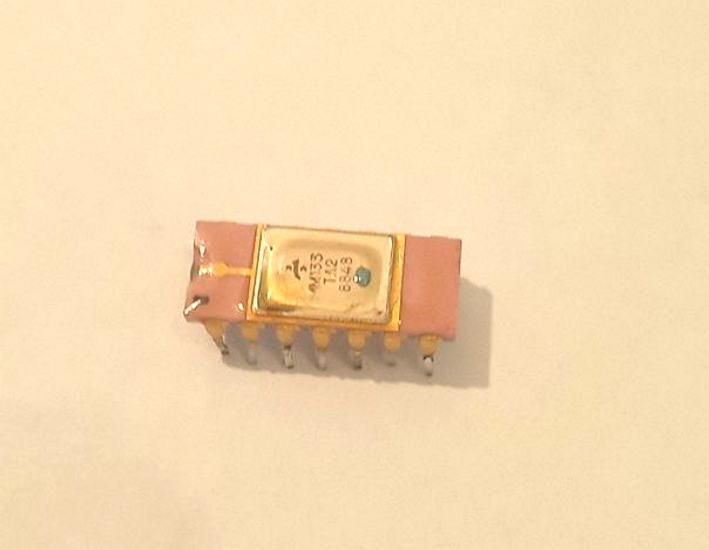

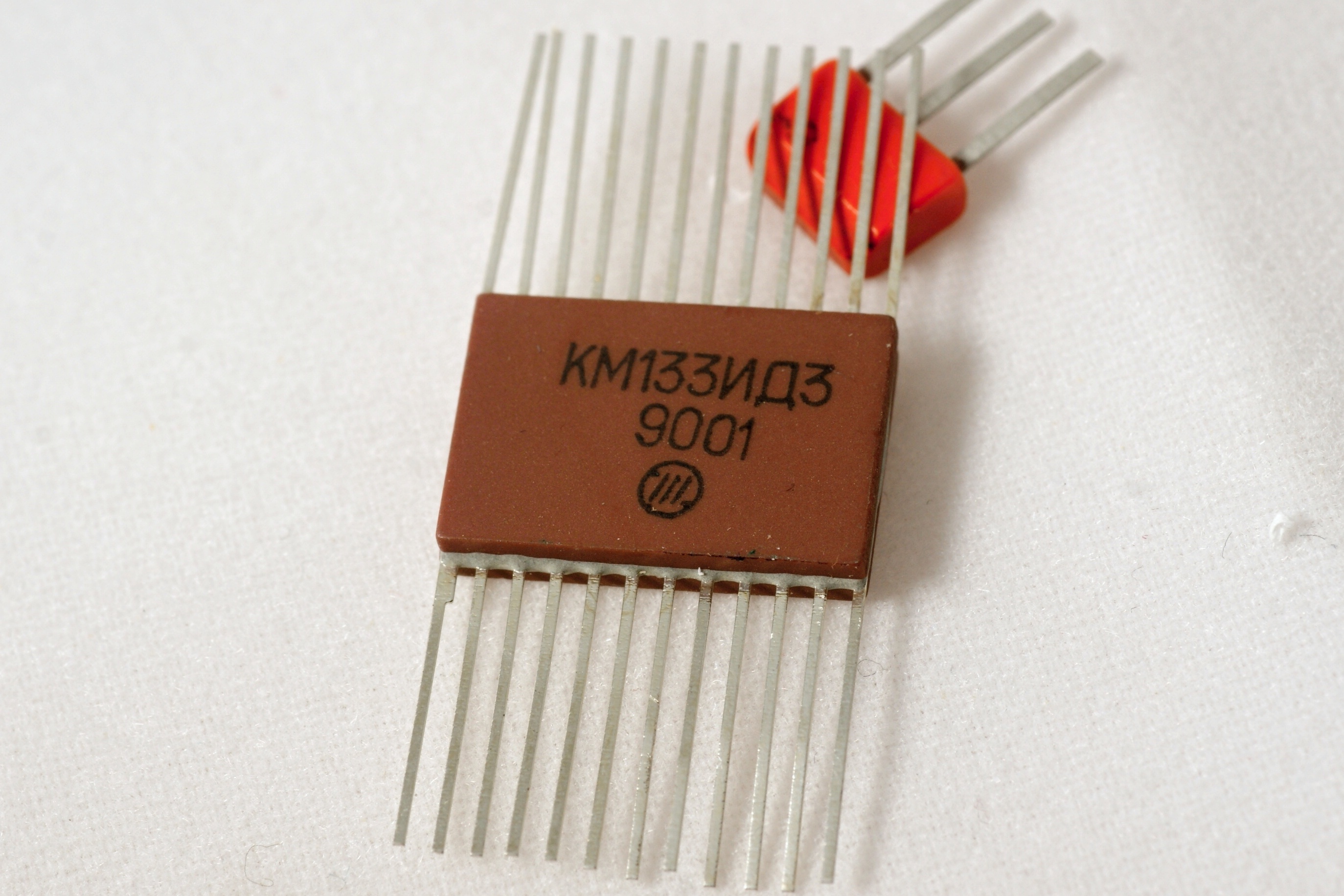

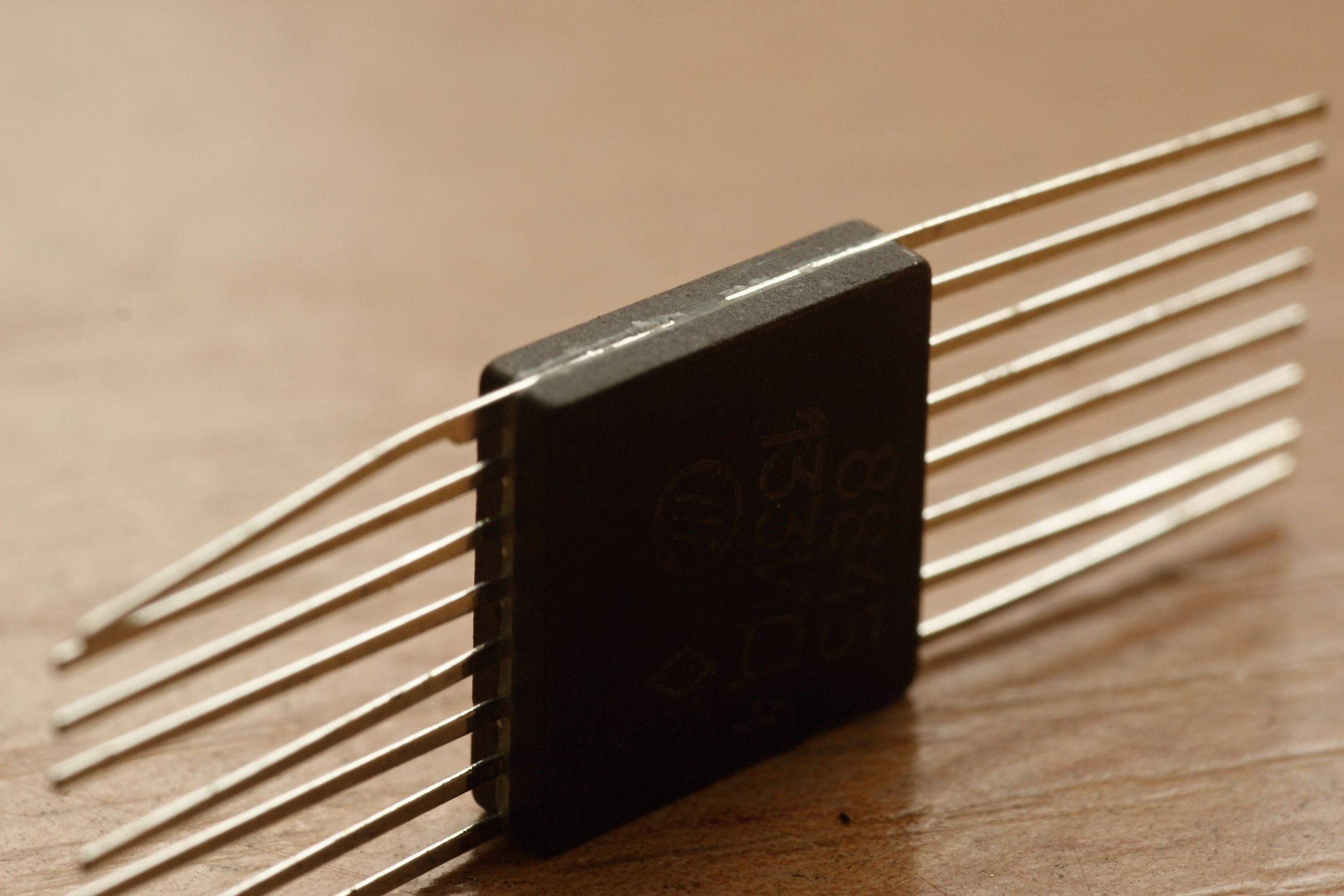

Ещё один неожиданный для серии корпус! По логике это должна быть М155ТЛ2.
Производитель - "Гамма", г.Запорожье (Украина).

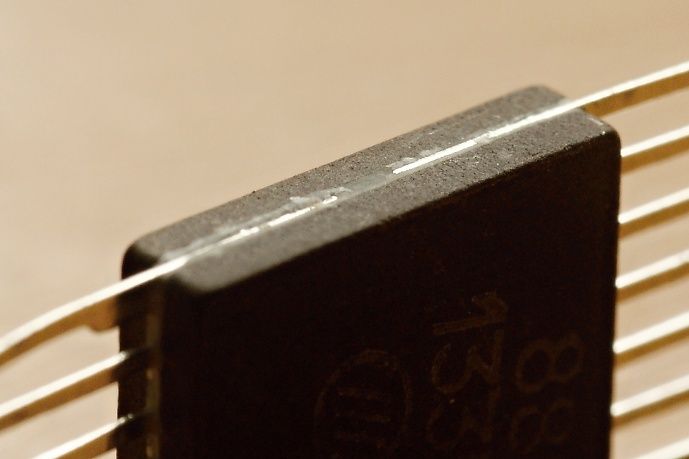

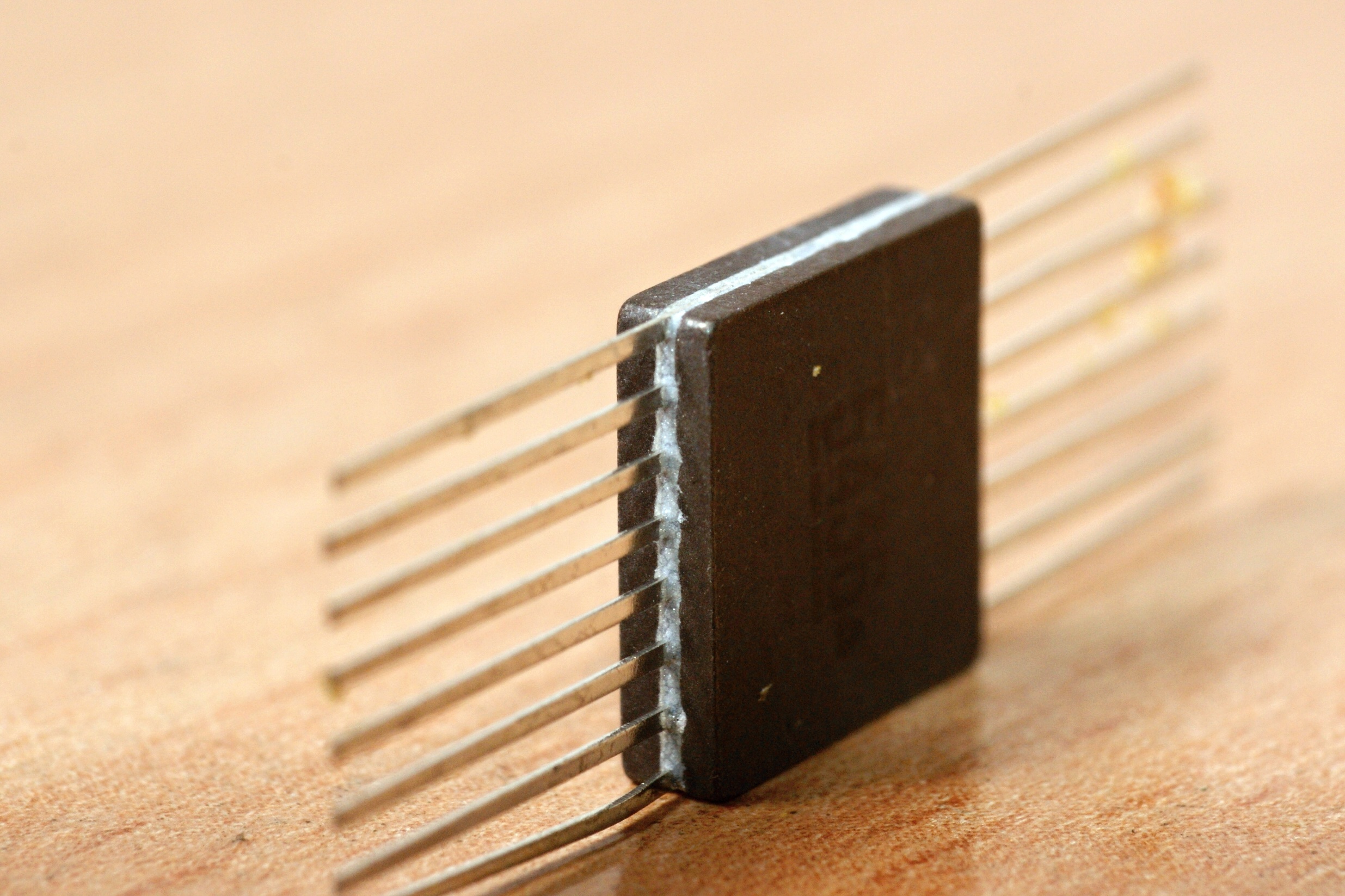

Редкое исполнение для этой серии. Микросхемы в таких корпусах применялись, когда к изделию предъявлялись особые требования по вибростойкости, ударным нагрузкам и т.п.
Производитель - "Интеграл", г.Минск (Белоруссия).
|

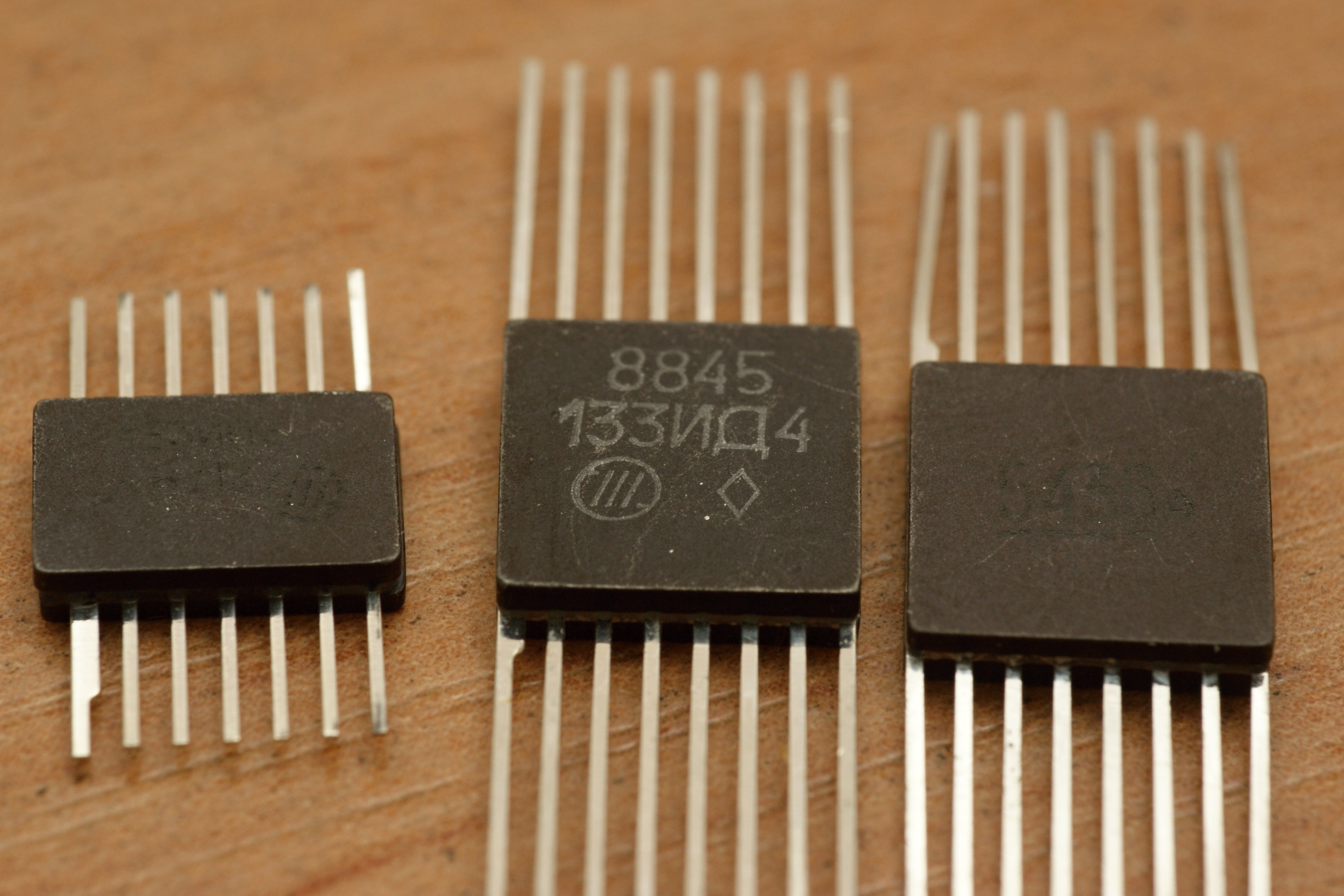

На микросхемы ставилось не полное название, а кодовый номер. Например, микросхемы на фото: |
|
Производитель - "Интеграл", г.Минск (Белоруссия). |
 |

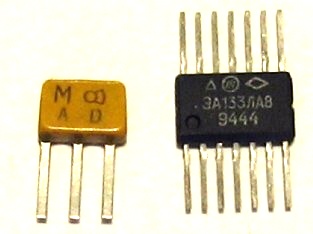

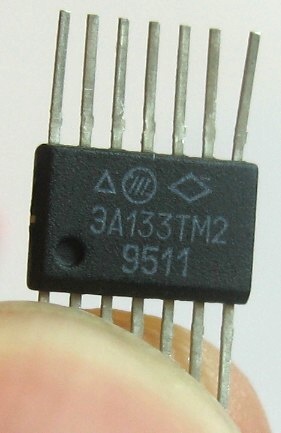

Экспортная. Паспорт на ЭКА133ЛА8,
к примеру. Эх, кто-то же еще применял 133ю серию в те годы...
