155ая серия

Ну вот, дошла очередь до микросхем 155ой серии. Вот уж, казалось бы самая известная радиолюбителям серия, выпускается с незапамятных времен, обсосана вдоль и поперек... чего ж в ней можно найти интересного? Извольте.

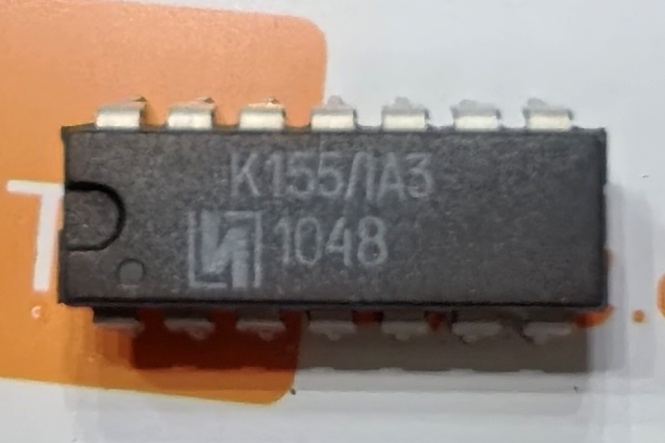

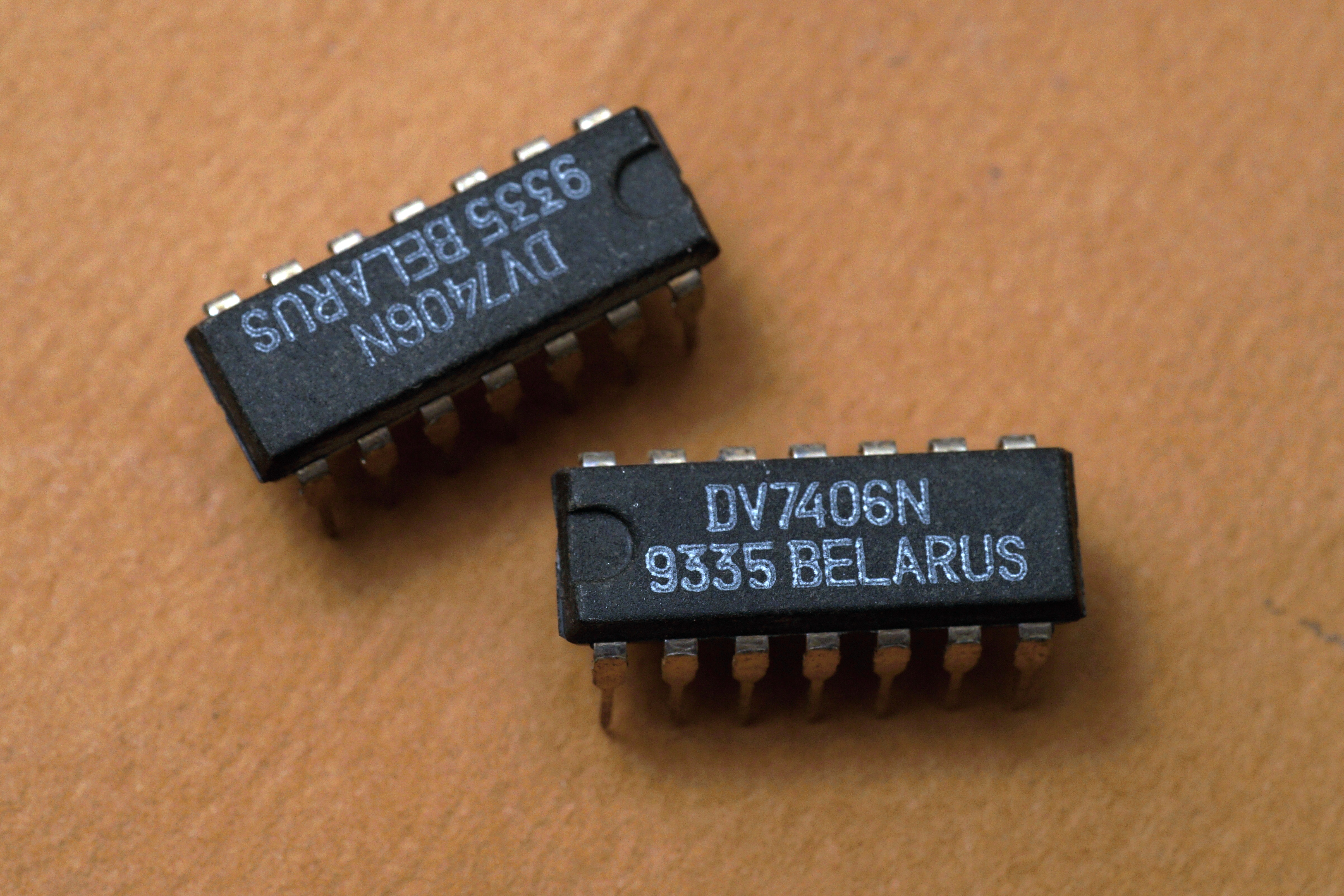

Кстати, что меня удивило - она, ну по крайней мере некоторые микросхемы - выпускается и по сей день!

(фото от Prusak, автора сайта Компьютер "Байт" и другие раритеты)

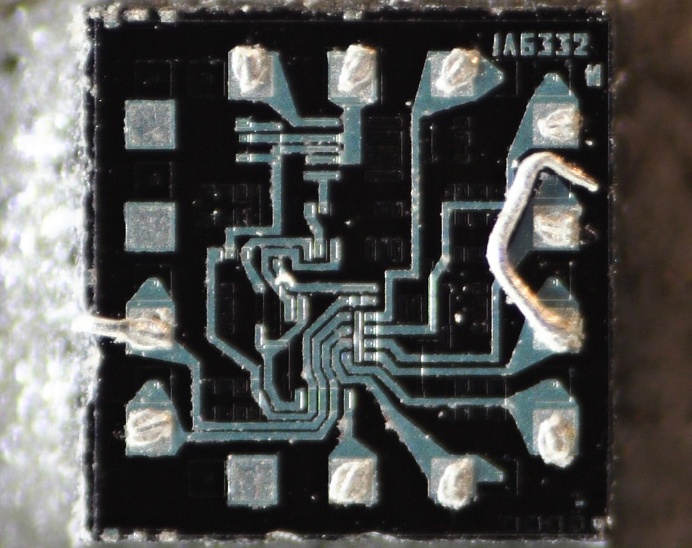

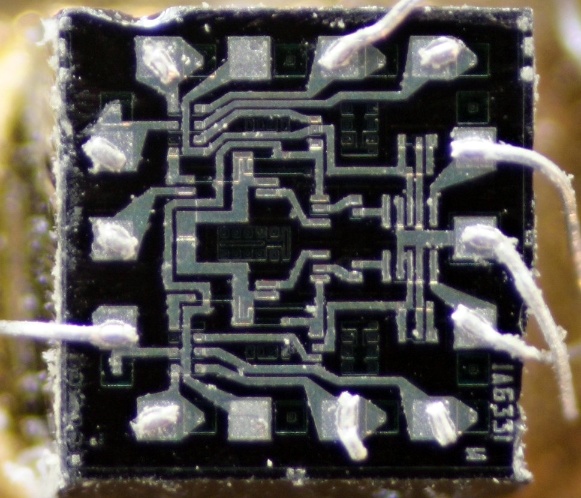

Внутри неё (по крайней мере, в микросхемах ранних серий) кристаллы 133ей серии, как например, 1ЛБ332 внутри КМ155ЛА2.

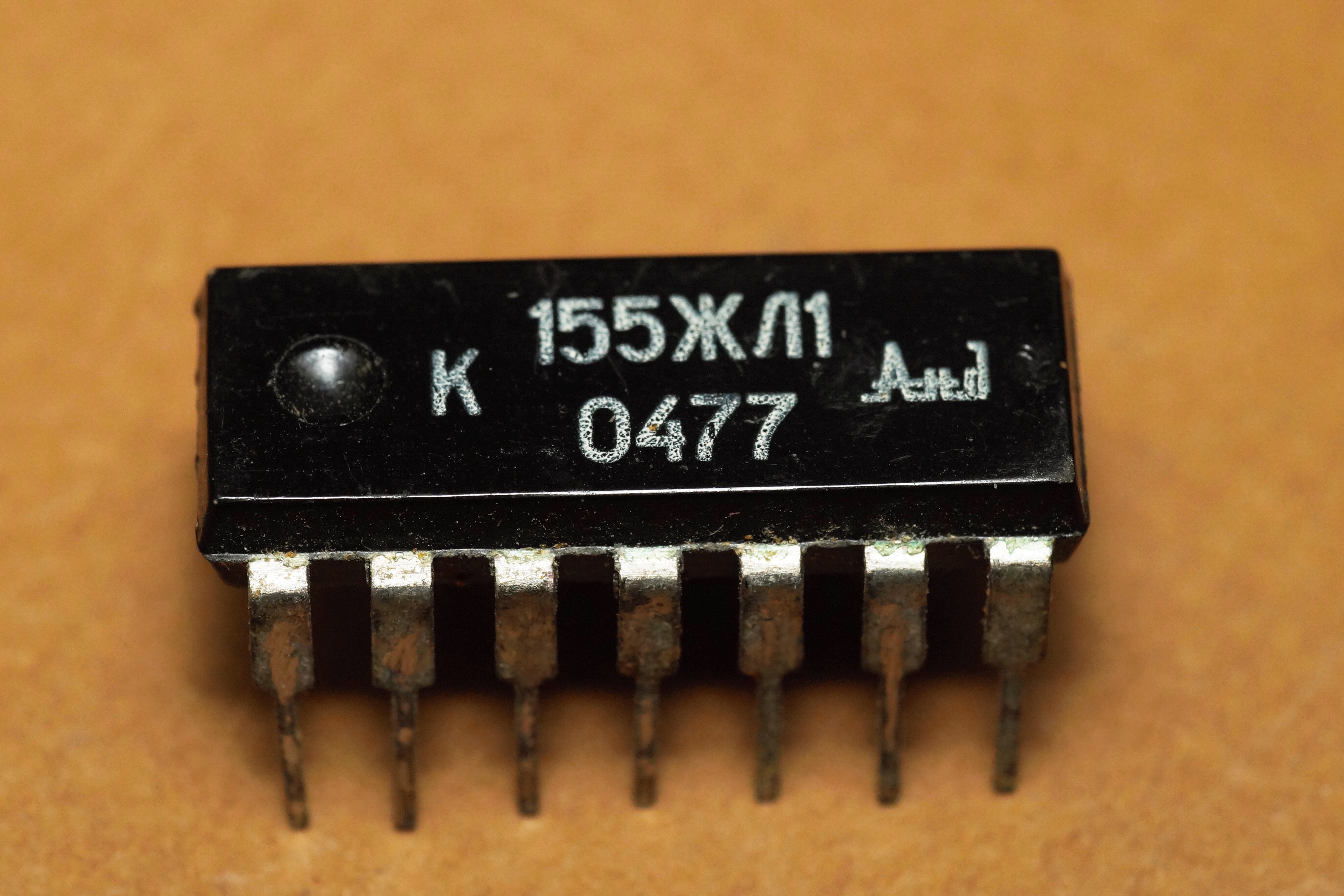

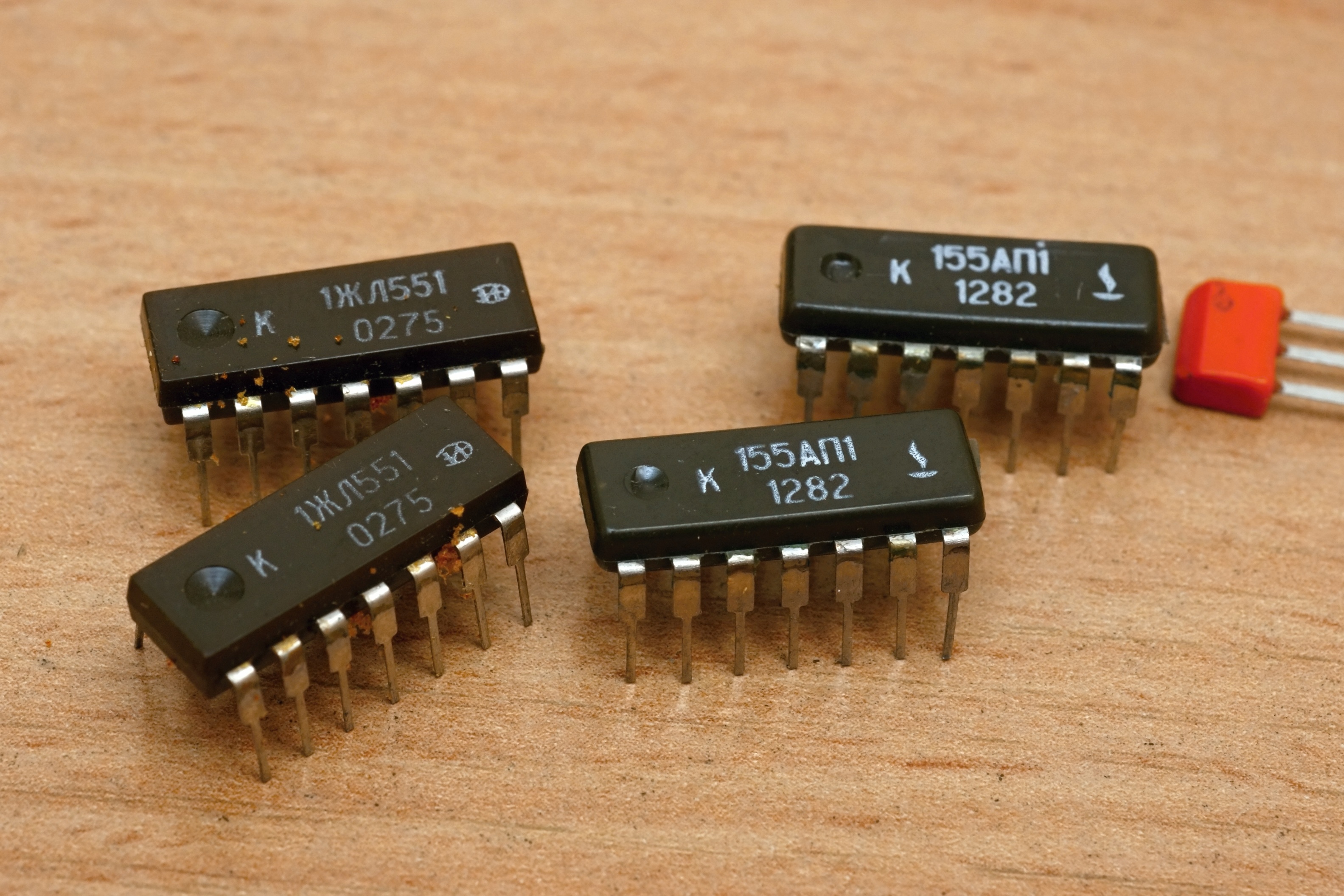

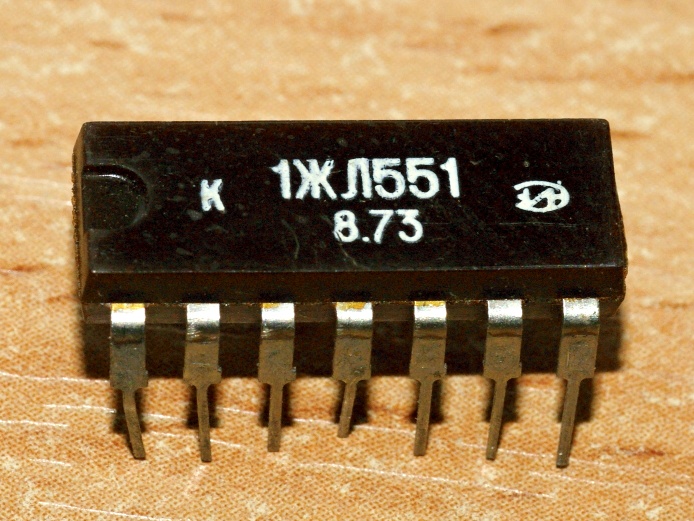

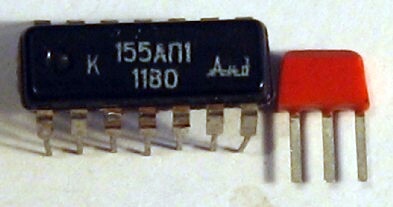

К1ЖЛ551, К155ЖЛ1, К155АП1

Очень редкая микросхема. Кстати, что нетипично для 155ой серии - не имеет зарубежного аналога.

Назначение - формирователь разрядной записи, усилитель воспроизведения и схема установки нуля; для управления матрицами памяти К141РМх. Имеет довольно нестандартную для этой серии схемотехнику, можно глянуть здесь. Производители - зеленоградский НИИМЭ ("Микрон") и "Азон", г.Баку (Азербайджан).

Эволюция её названия имеет весьма краткий этап, когда микросхема называлась К155ЖЛ1. Этакий гибрид, в котором нумерация идёт уже по новому ГОСТ 18682-73 (номер серии соединён с первой цифрой), а обозначение функции взято ещё из старой нормали. Хотя по логике того же ГОСТа, ЖЛ должны были заменить на ХЛ.

К155ИД3

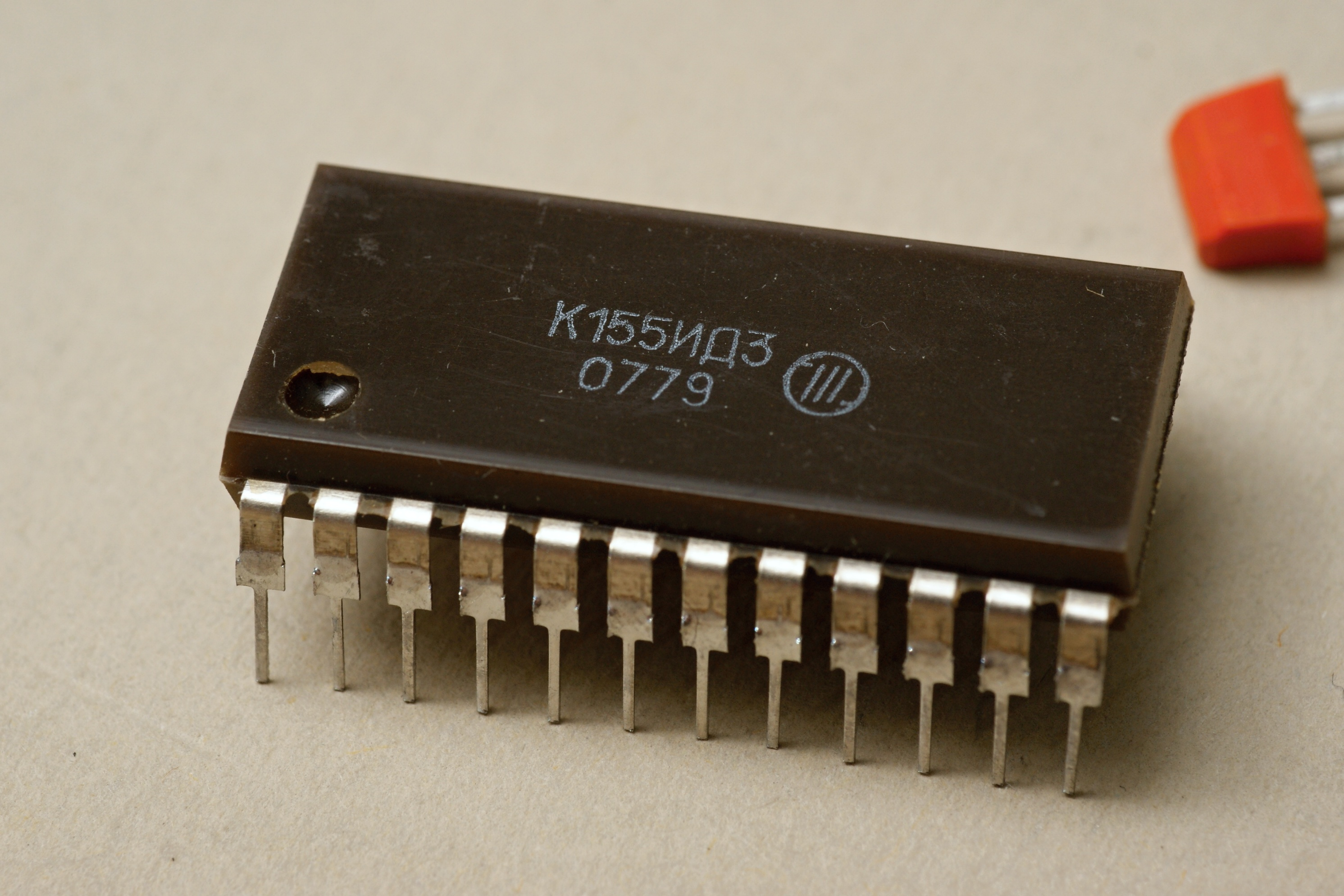

Возьмем одну из очень известных и применяемых микросхем серии - дешифратор-демультиплексор 4х16, т.е. преобразователь двоично-десятичного кода в десятичный, от минского завода "Интеграл". Появилась она ещё в 1978 году и, казалось бы, что в ней можно найти необычного?

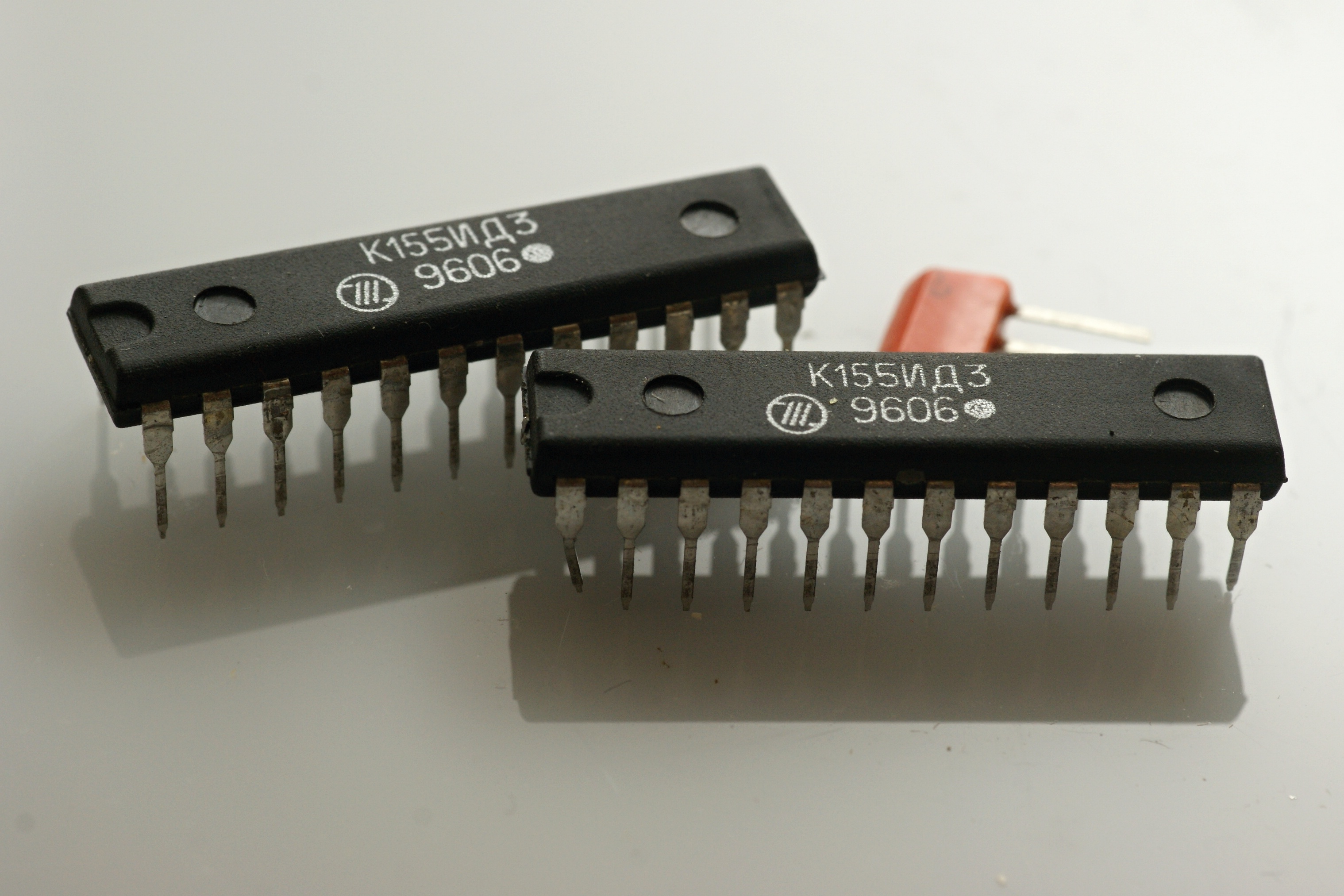

А вот в 90ые годы её выпускали в другом, узком корпусе:

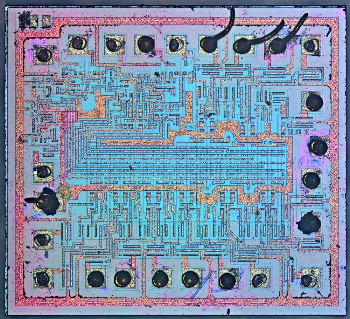

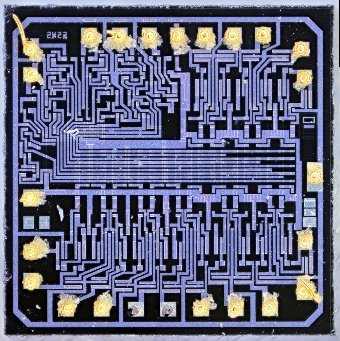

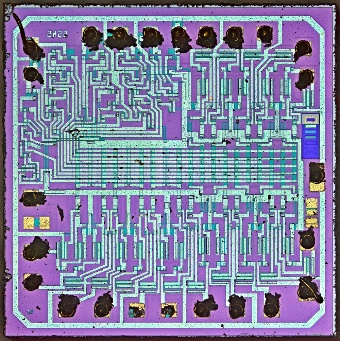

Внутренности образца 1979 года:

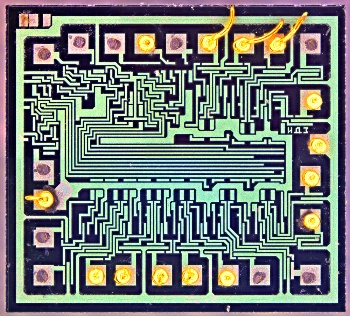

"Узкая" схема 1996 года имеет измененную топологию, но незначительно:

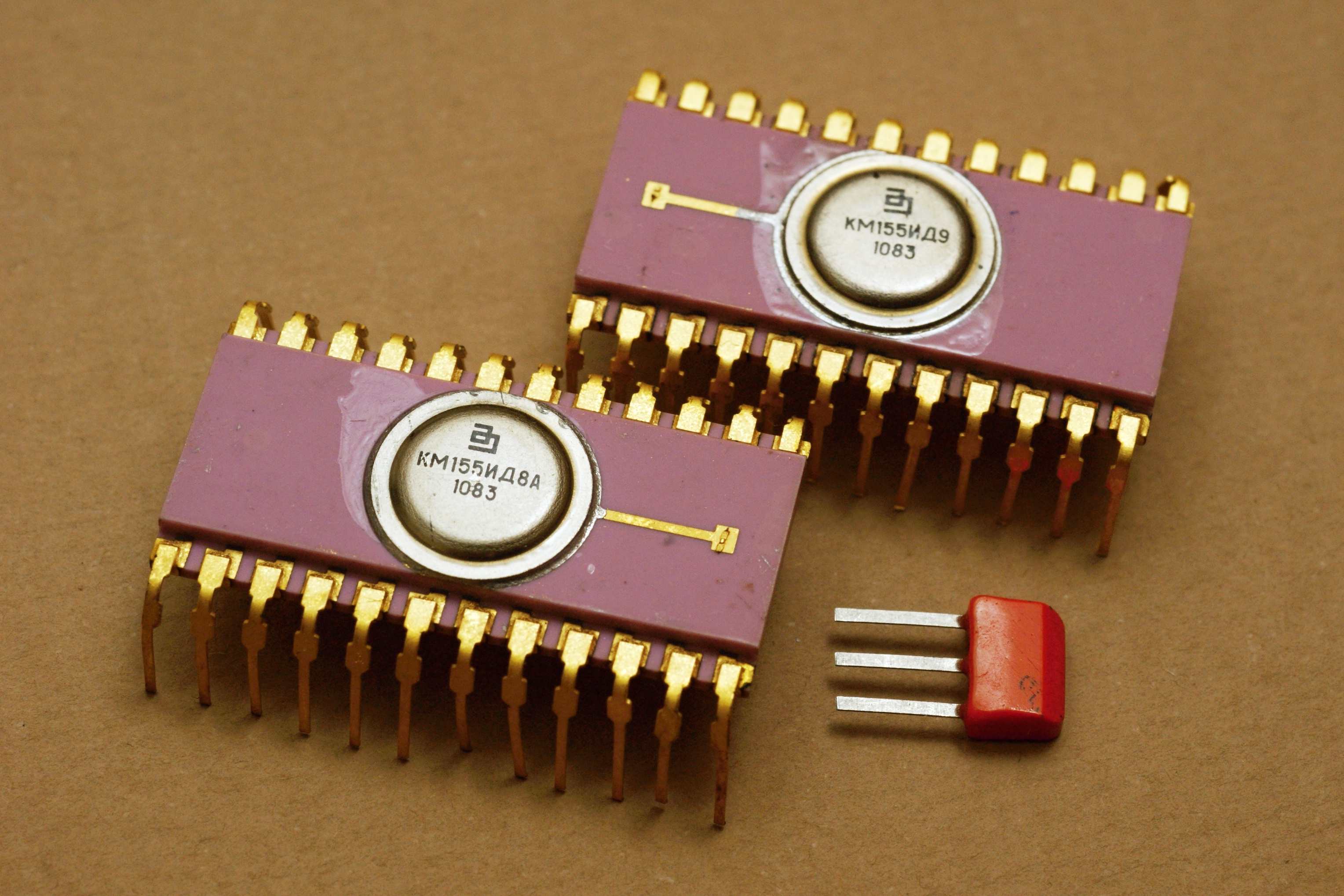

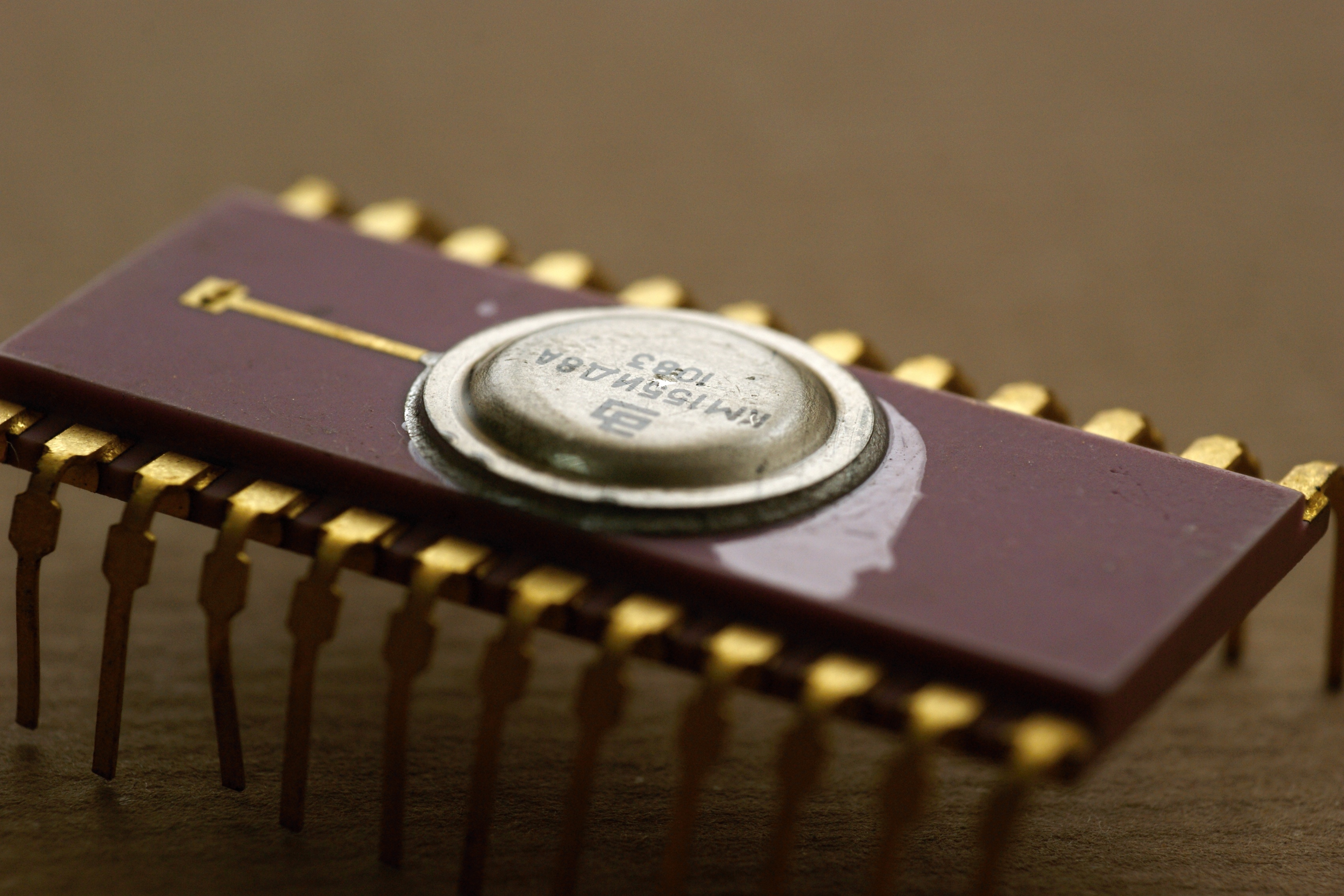

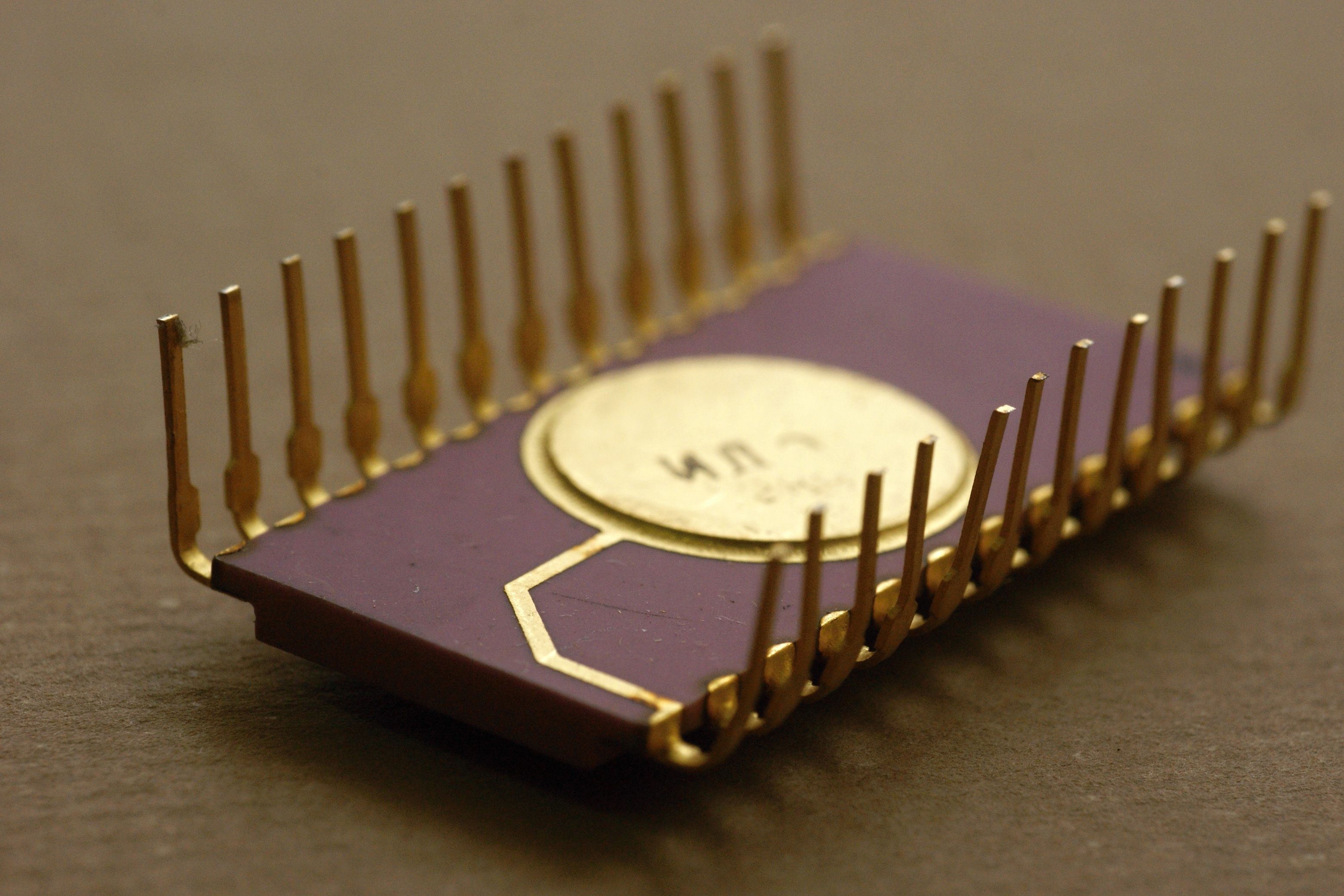

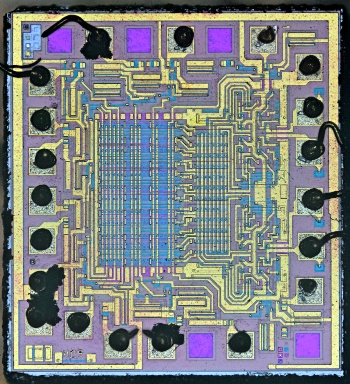

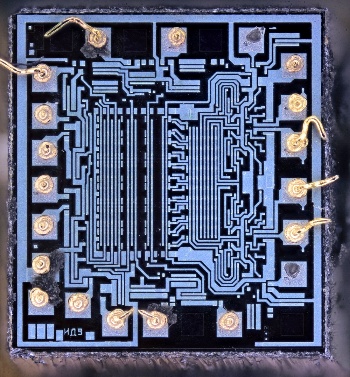

КМ155ИД8А, КМ155ИД9, К155ИД9

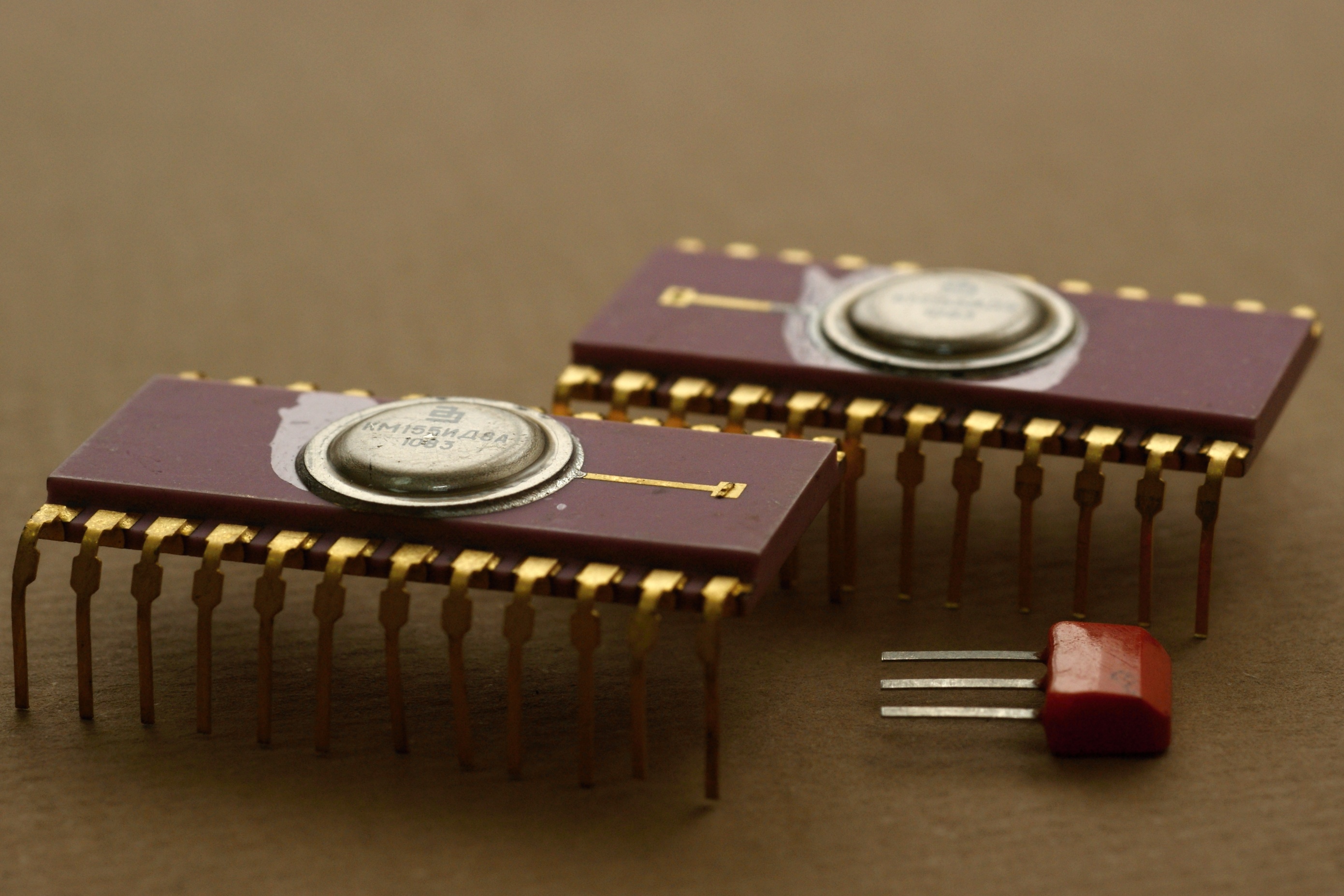

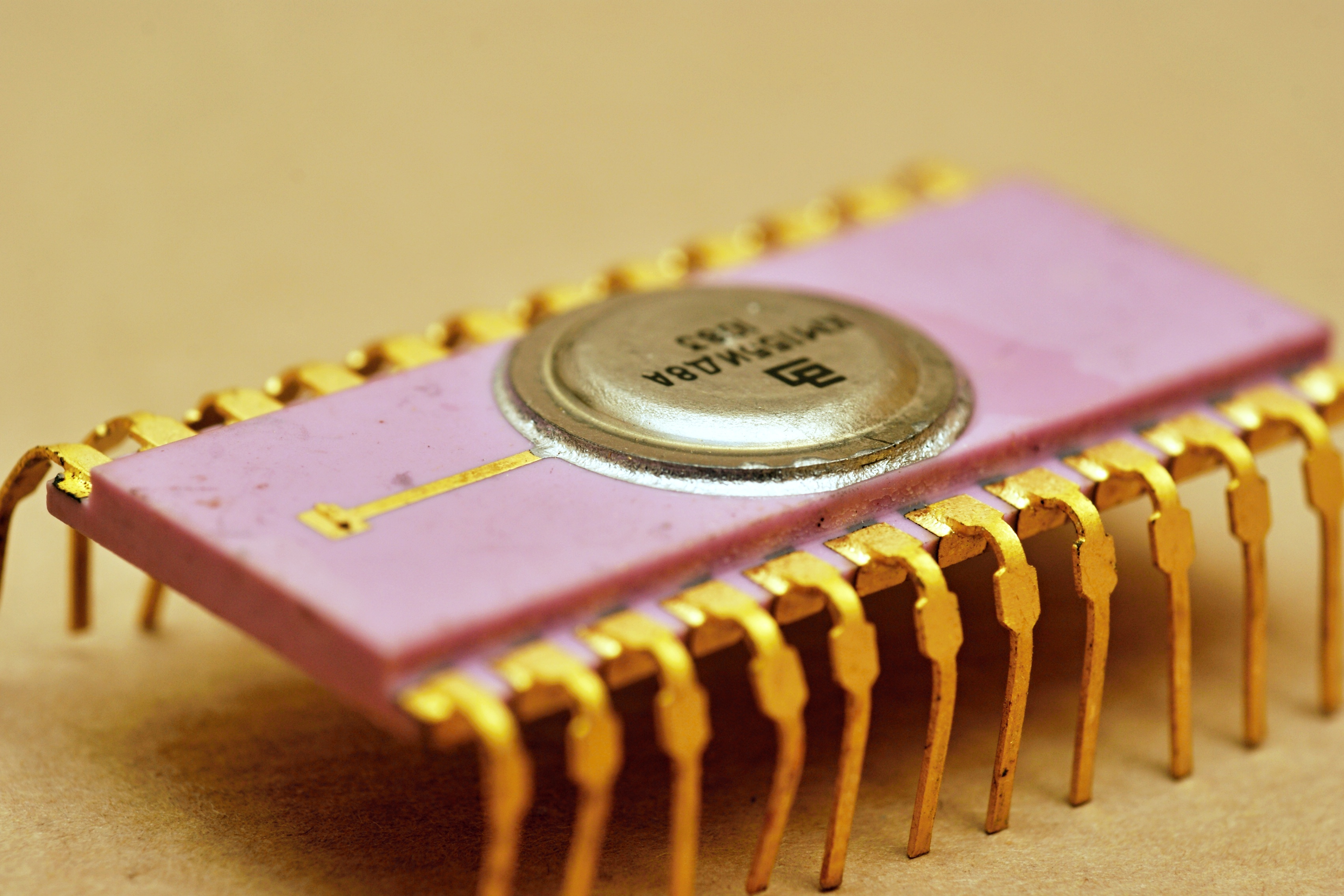

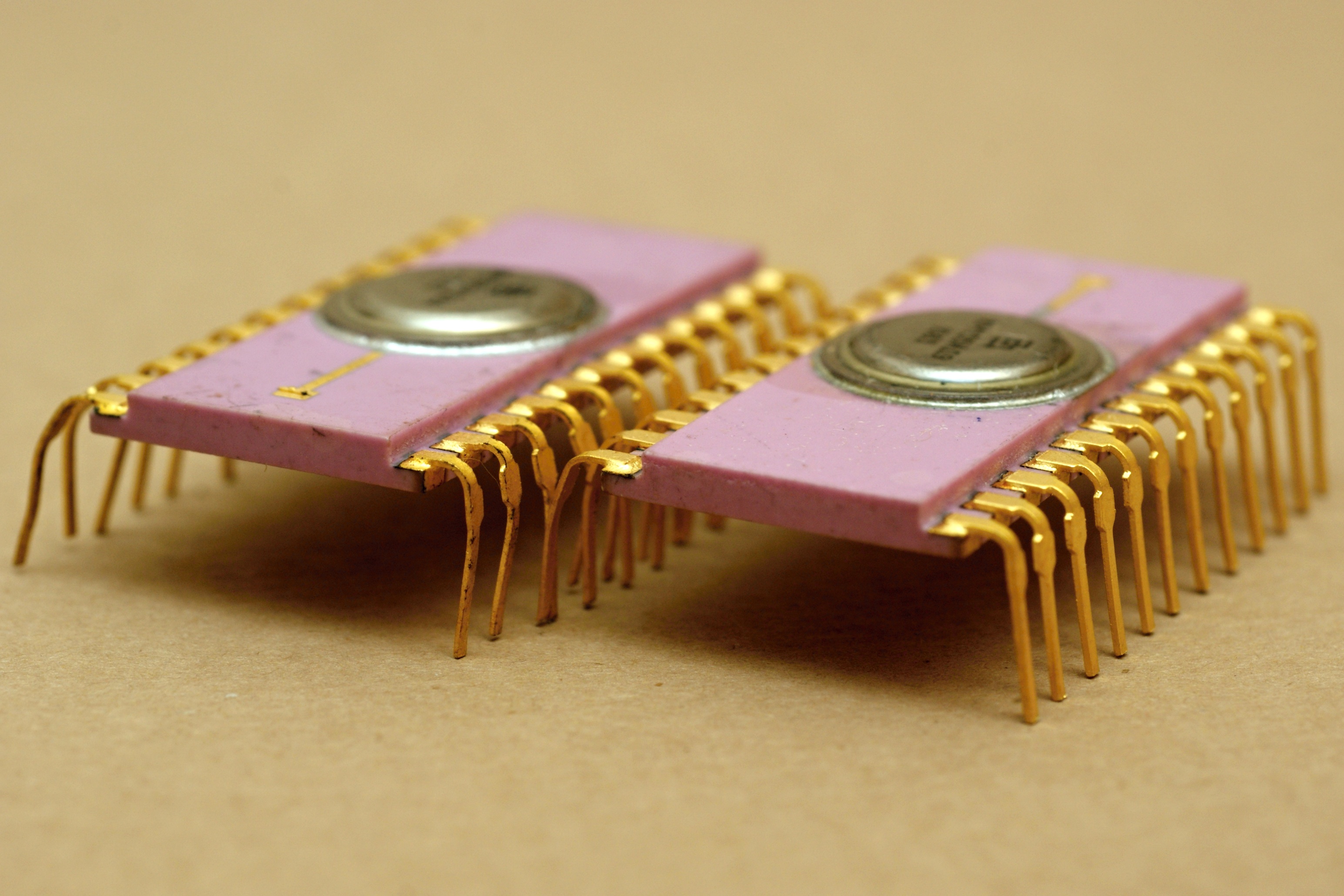

Без сомнений, эта пара (в керамическом корпусе) держит с большим отрывом первое место в номинации "Самая красивая микросхема серии". Просто какое-то волнение в душе, когда держишь их в руке, это произведение искусства и не только лишь инженерного.

Причём, обратите внимание, корпус весьма архаичен, явный привет из 70-х годов. Он называется "Тур" и был разработан в НИИТТ в 1970-72 гг. Форма ног, крышка корпуса - всё это отголоски древних времён, когда DIP был ещё молод... Причем, насколько я знаю, это вообще чуть ли не единственные наши микросхемы в таком корпусе! Вспоминается ещё разве что К507РМ1.

Опять же, золочение для микросхем невоенного применения (не отбраковки от "войны", а изначально гражданских) вещь исключительная.

Впрочем, есть и вариант в обычном скучном пластике.

Немного подробностей. Обе эти микросхемы представляют собой дешифраторы для управления матрицей из светодиодов. 155ИД8 работает на матрицу 7х5 точек, с возможностью индицировать цифры от 0 до 9, знаки "-" и переполнение "Е". 155ИД9 управляет матрицей 7х4 точек; справочный листок на неё.

Производитель, а, полагаю, и разработчик - НИИ "Мион", г.Тбилиси (Грузия). Как нередко было у "Миона", микросхемы эти не имеют зарубежного аналога, а представляют собой чисто отечественные разработки.

Не могу отказать себе в удовольствии отснять их во всех возможных ракурсах...

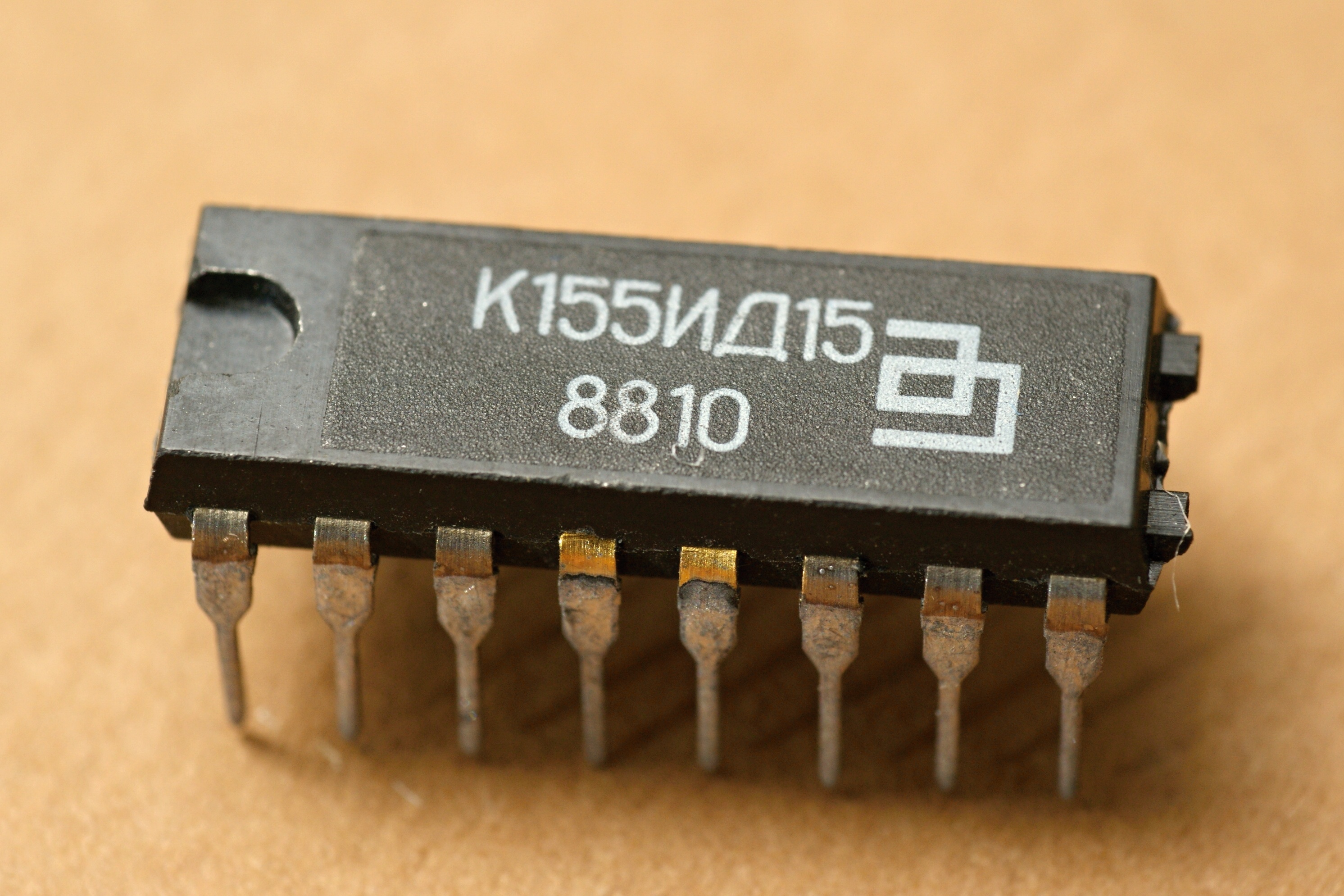

К155ИД15

Тбилисский НИИ "Мион" выпускал целую линейку микросхем 155 серии для управления светодиодными индикаторами, начиная с ИД8. Насколько я знаю, все они были оригинальными разработками, а не копиями зарубежных прототипов.

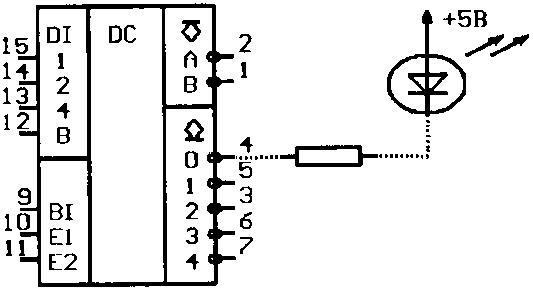

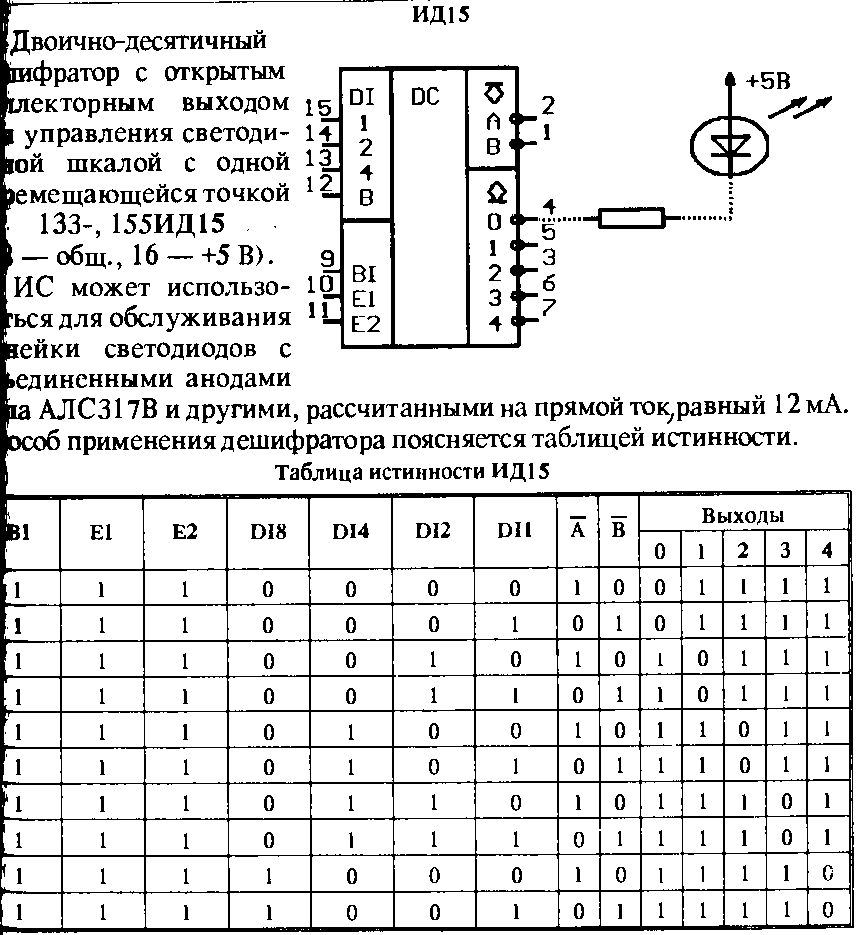

Последняя в этой линейке - ИД15, дешифратор для управления линейной светоизлучающей шкалой красного цвета свечения. Информации по ней почти нет, лишь краткая вырезка из справочника.

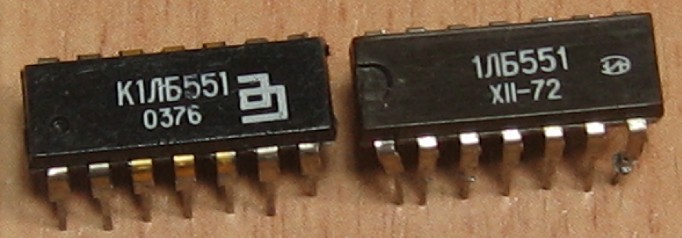

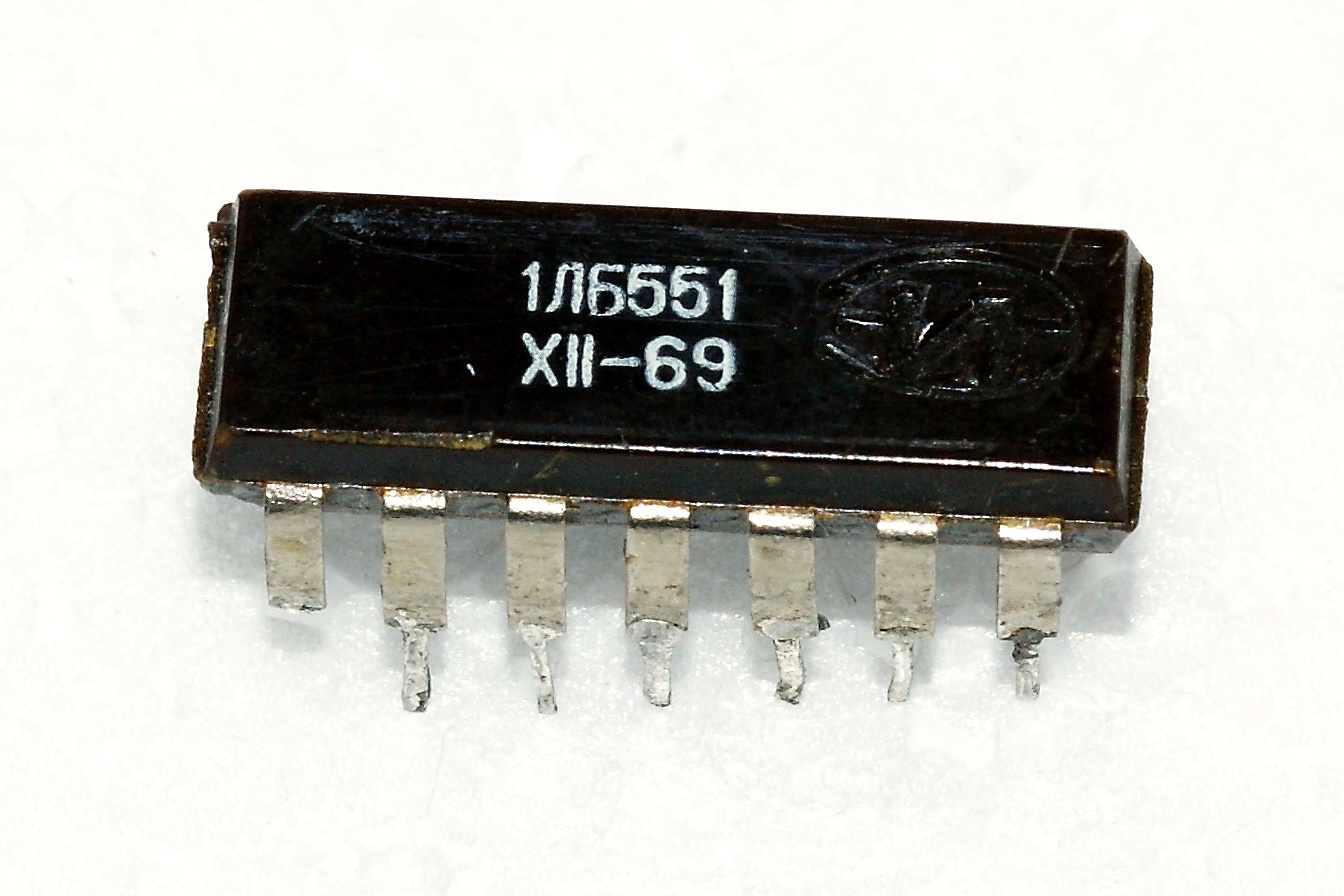

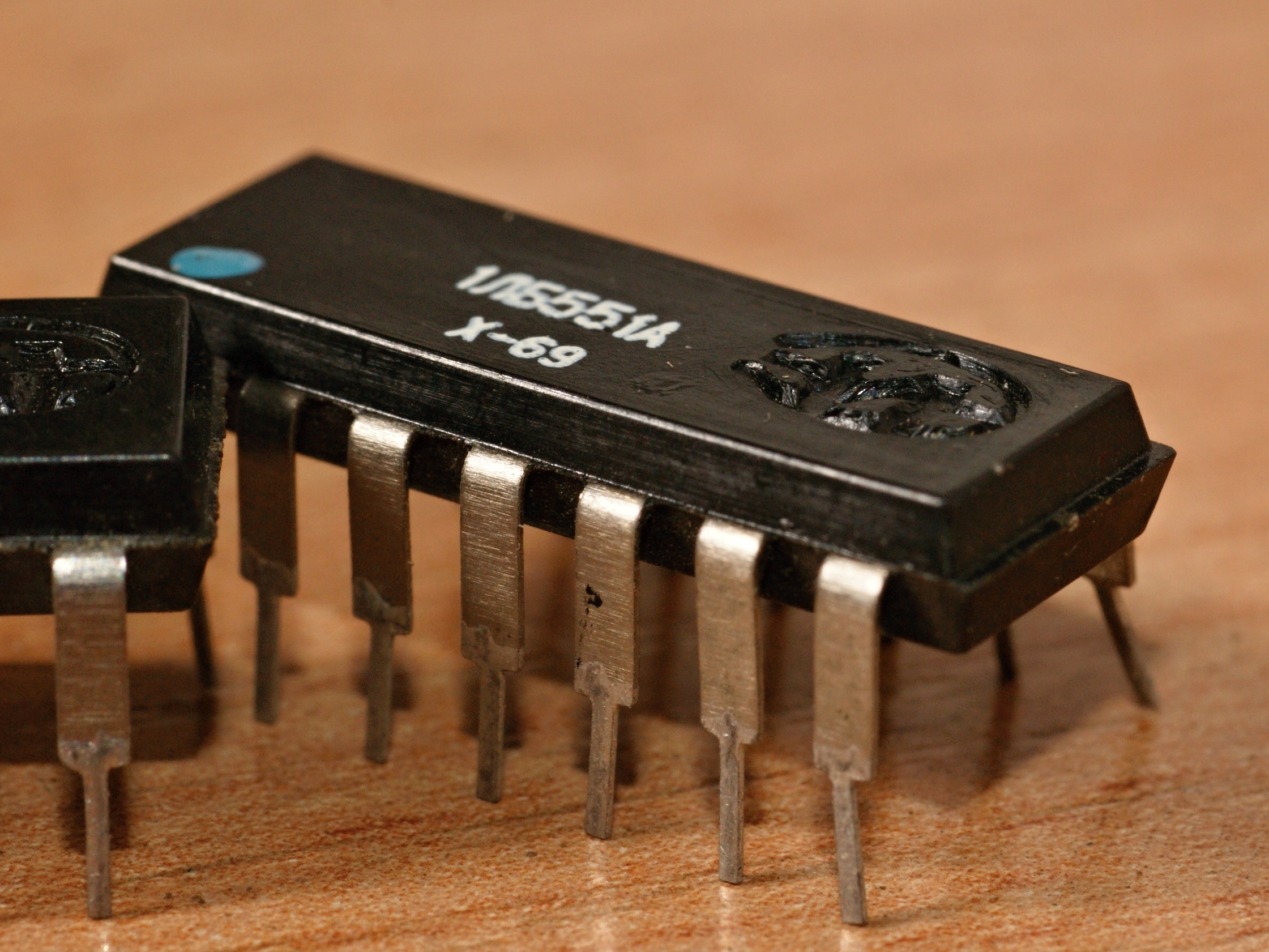

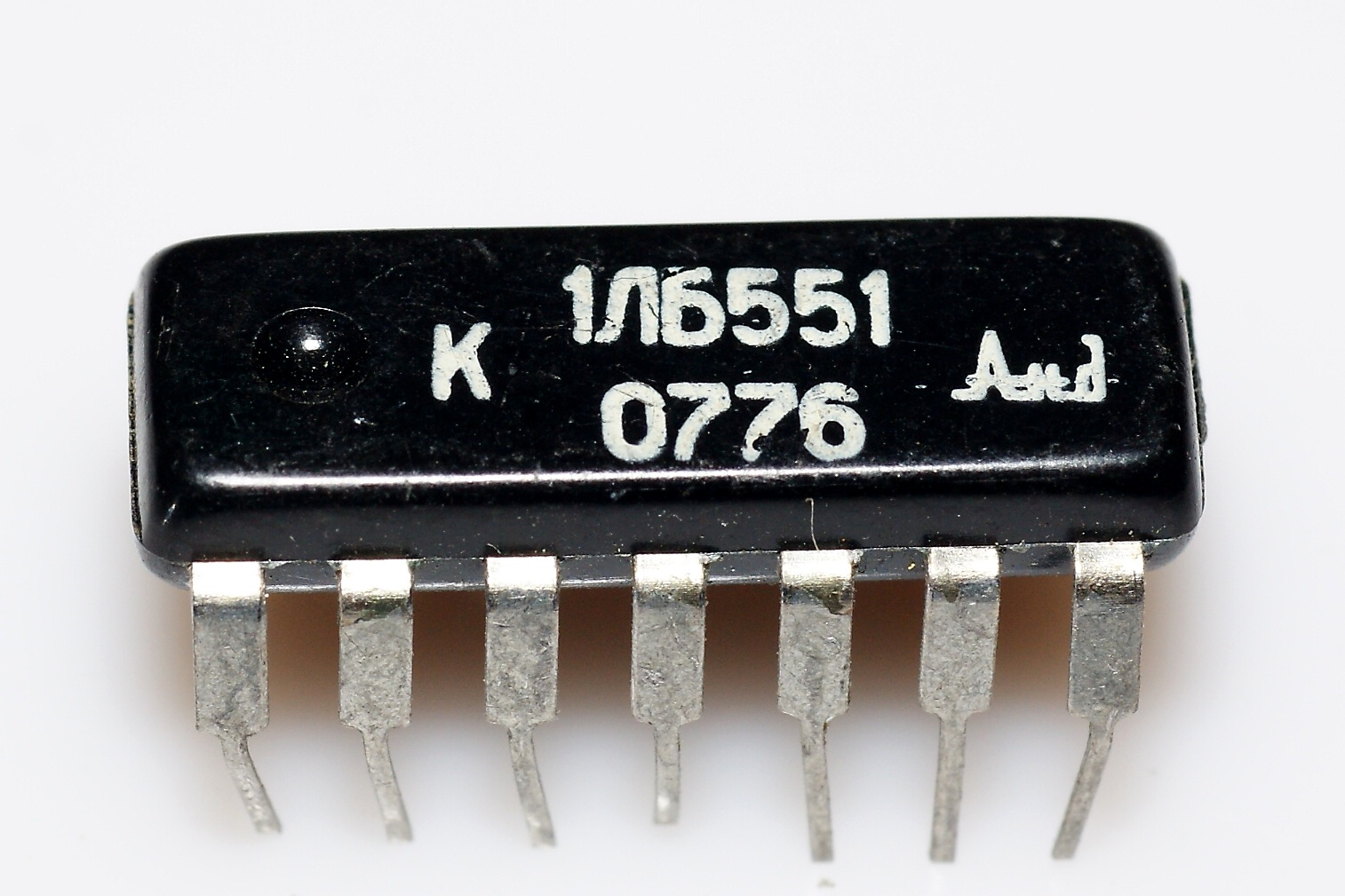

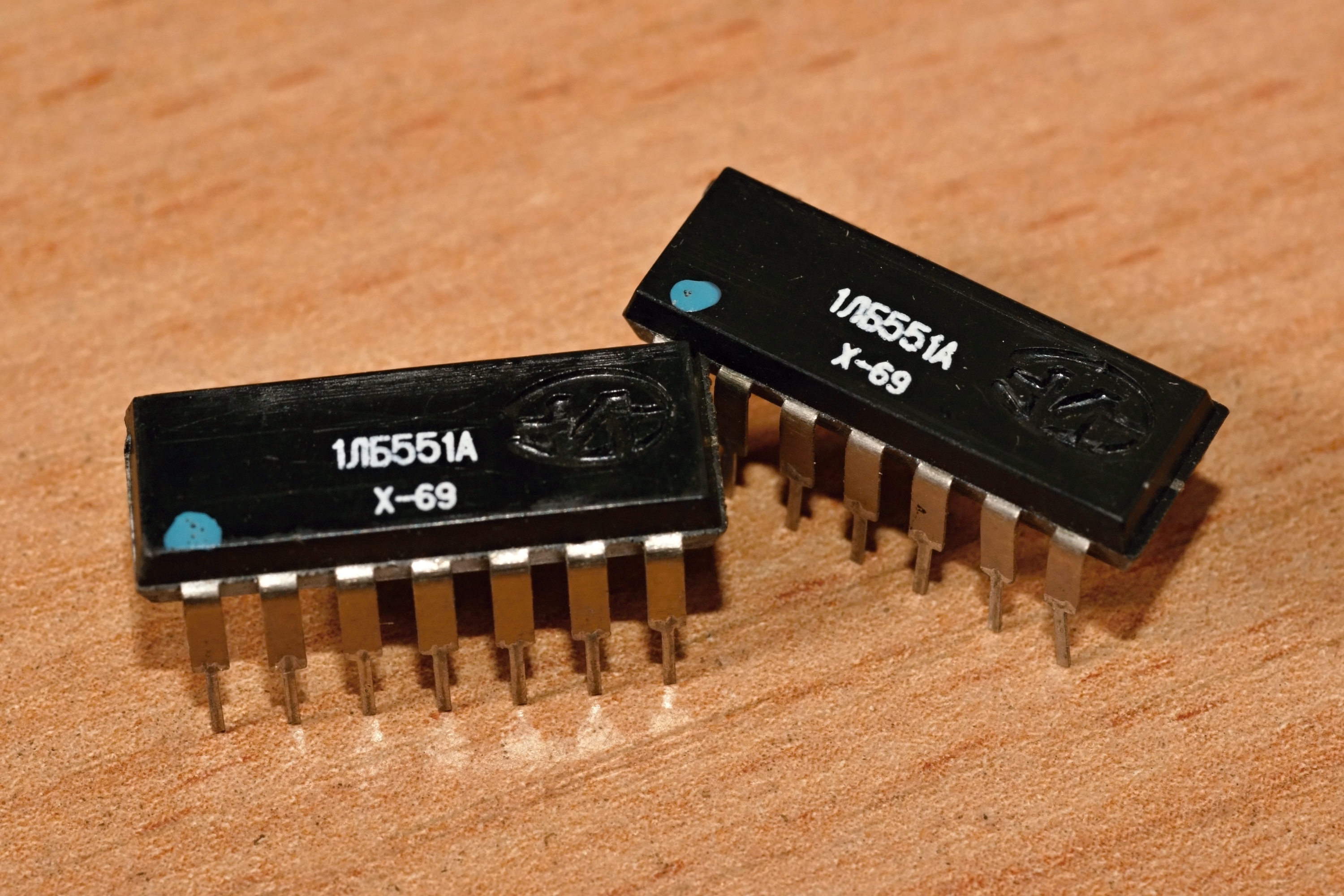

(К)1ЛБ551, 1ЛБ551А, К155ЛА1

(экспонаты предоставлены фирмой ЗАО "Электронные системы контроля", г. Пермь.)

(фото с форума Радиокартинки)

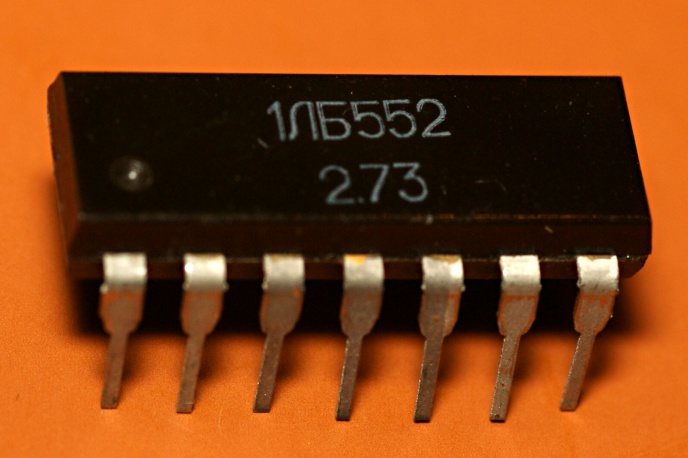

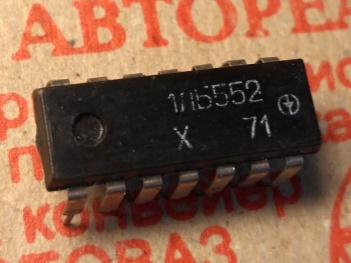

(К)1ЛБ552

Логический элемент 8И-НЕ, первое название - 3330А, а нынешнее - К155ЛА2. Заводские паспорта на неё, военную и гражданскую версии.

Производители - опытный завод при НИИ молекулярной электроники (сейчас это "Микрон", Зеленоград), завод им. 50-летия Октября (ныне "Электронприбор", Фрязино) и опытное производство при Киевском НИИ микроприборов, которое нам более известно как завод "Квазар".

Кстати, Фрязино выпускало 155ую серию только на раннем периоде (ориентировочно до 1975 года), а киевский образец вообще уникален - это пока вообще единственное свидетельство, что "Квазар" занимался 155-ой серией.

(фото с форума Радиокартинки)

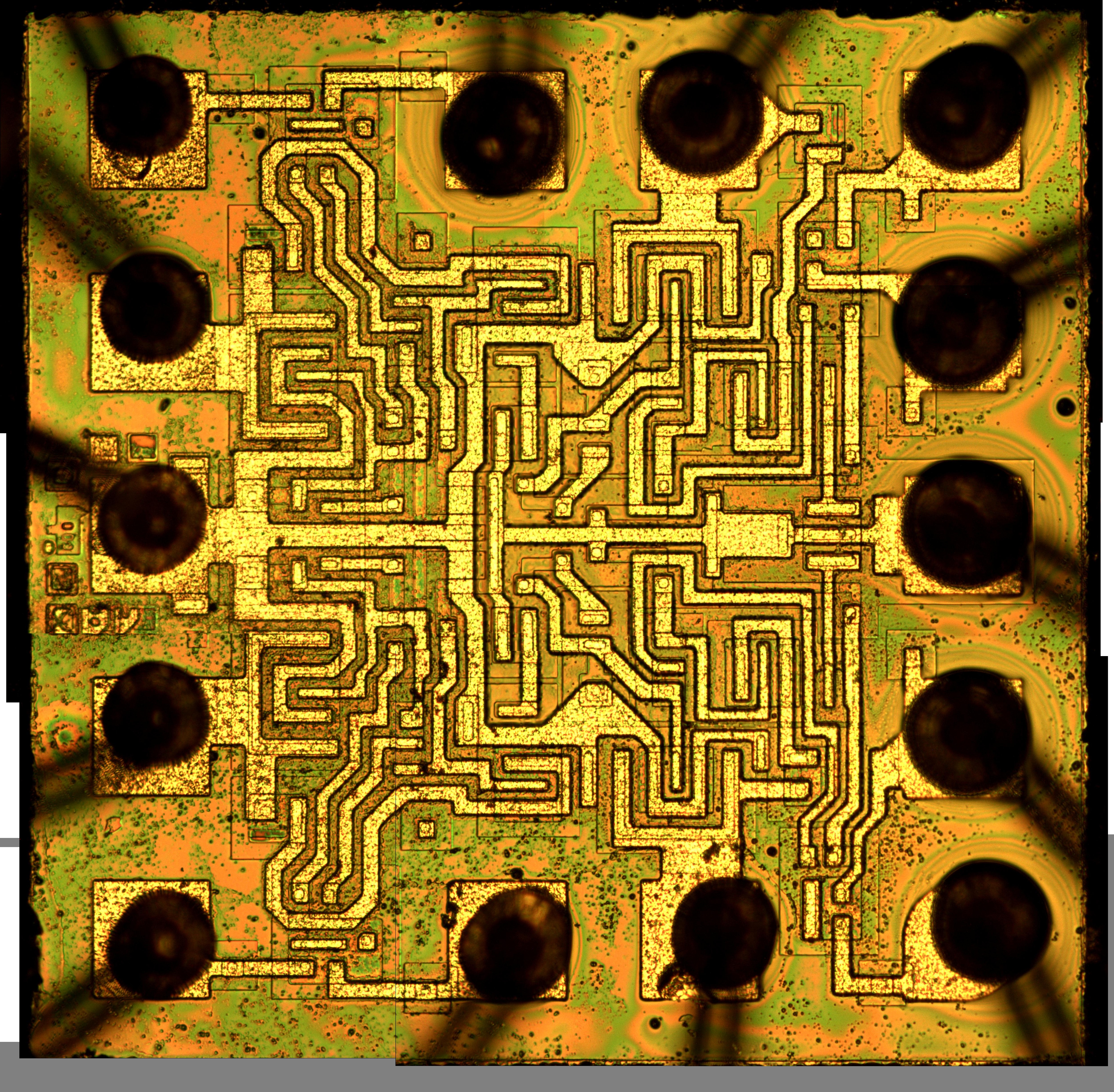

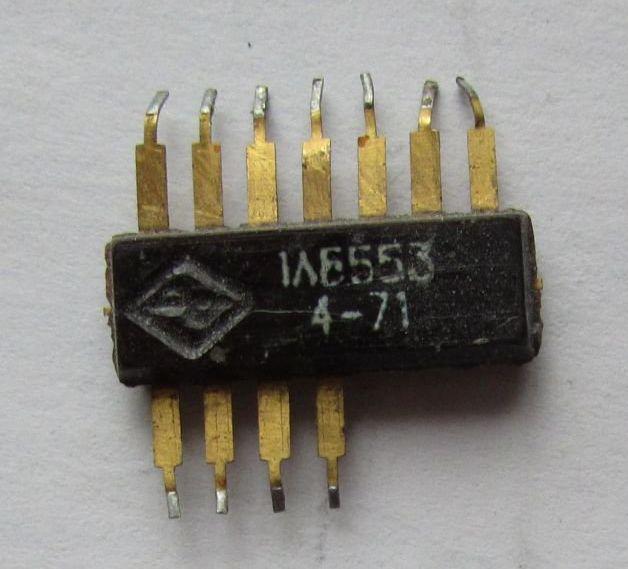

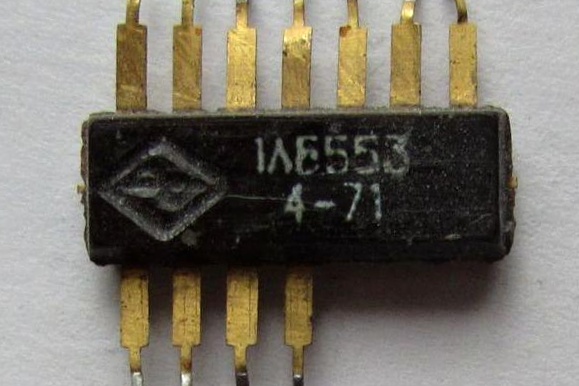

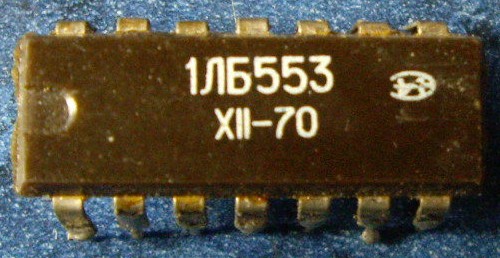

(К)1ЛБ553

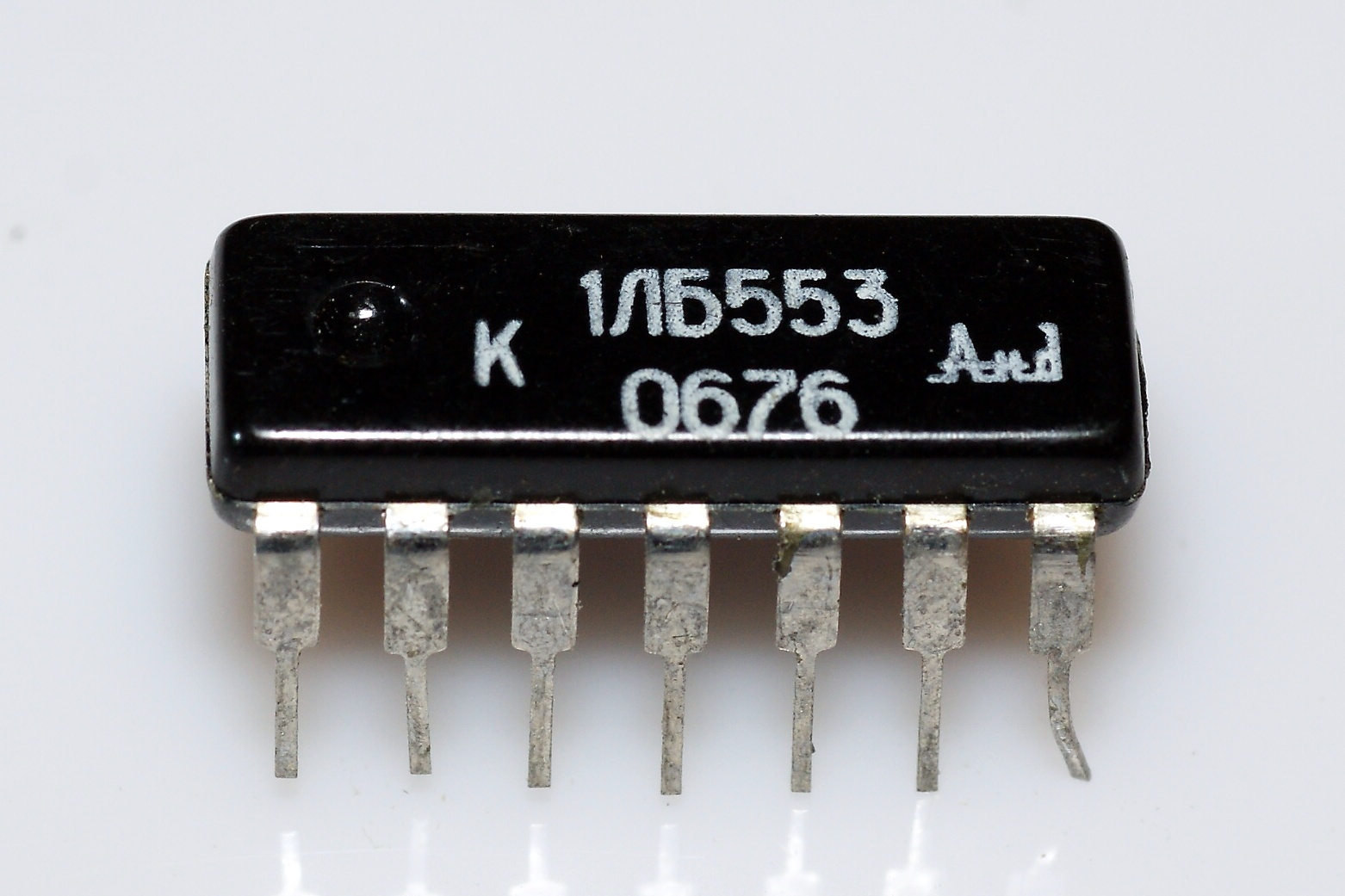

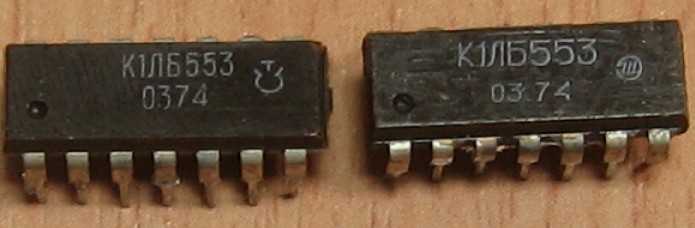

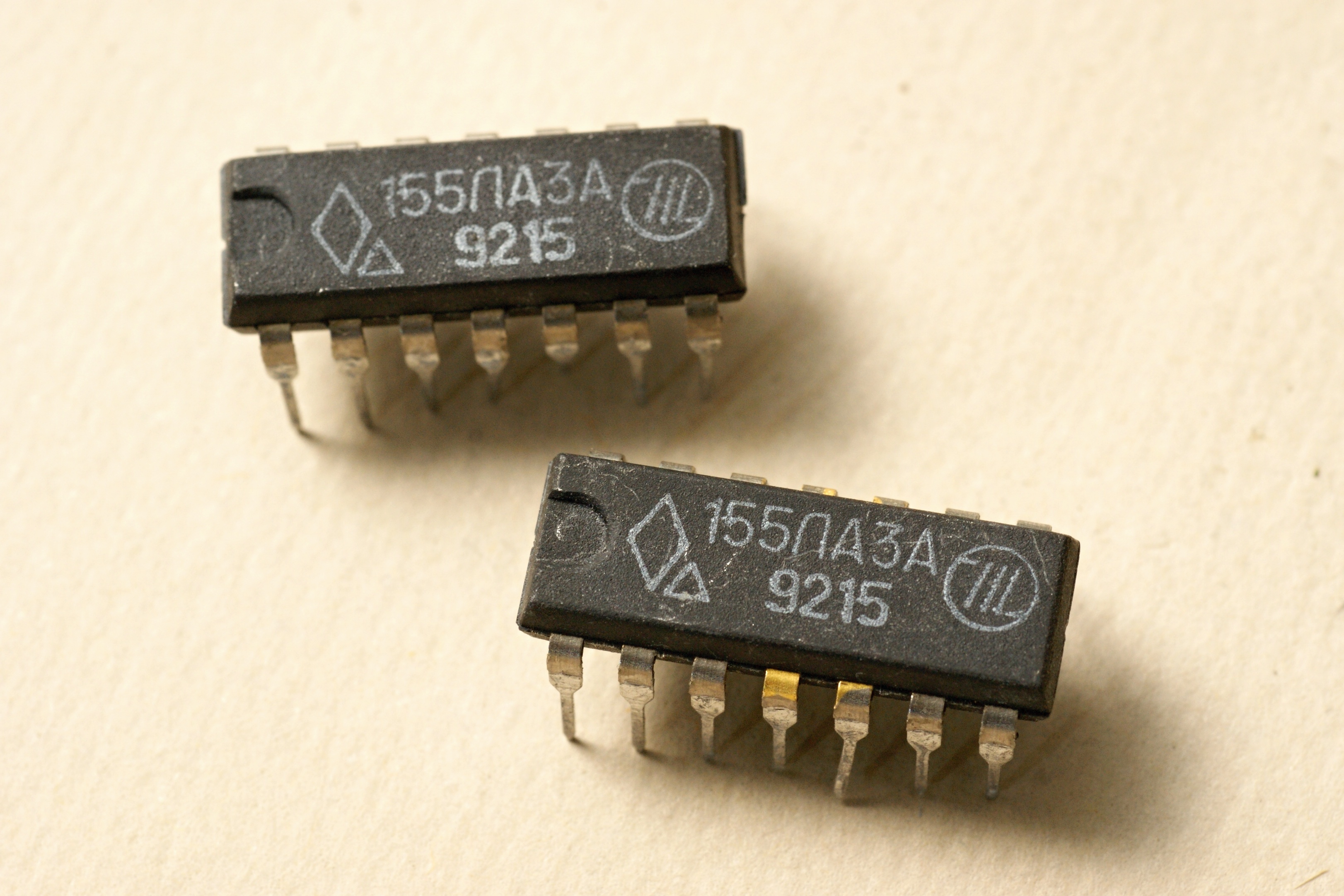

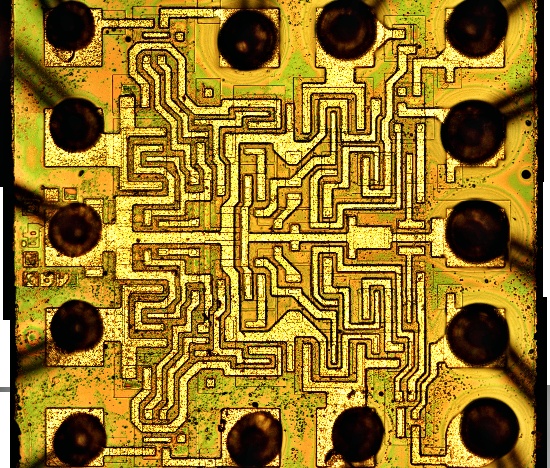

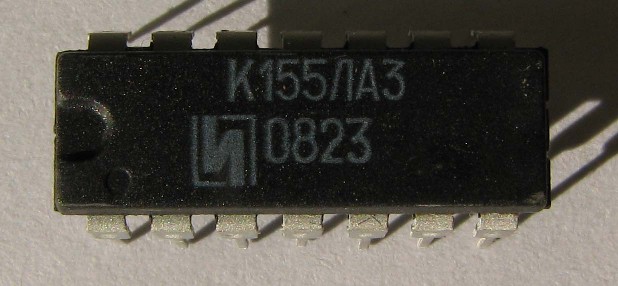

А вот ранние выпуски микросхемы, давшей название сайту - К155ЛА3, в девичестве 1ЛБ553. Это четыре элемента 2И-НЕ; паспорт на нее.

Производители - "Микрон", Зеленоград, "Азон" (г.Баку) и минские заводы "Интеграл" и "Транзистор".

(фото с форума Портативное ретрорадио)

Интересный экземпляр - во-первых, пока единственный свидетель выпуска этой серии на Воронежском заводе полупроводниковых приборов, во-вторых редкий вариант корпуса DIP,  с золочеными ногами:

(фото с интернет-аукциона Мешок)

(экспонаты предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.)

(фото Александра А.)

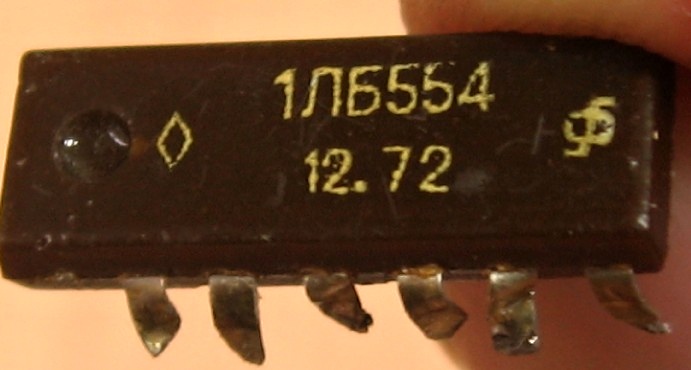

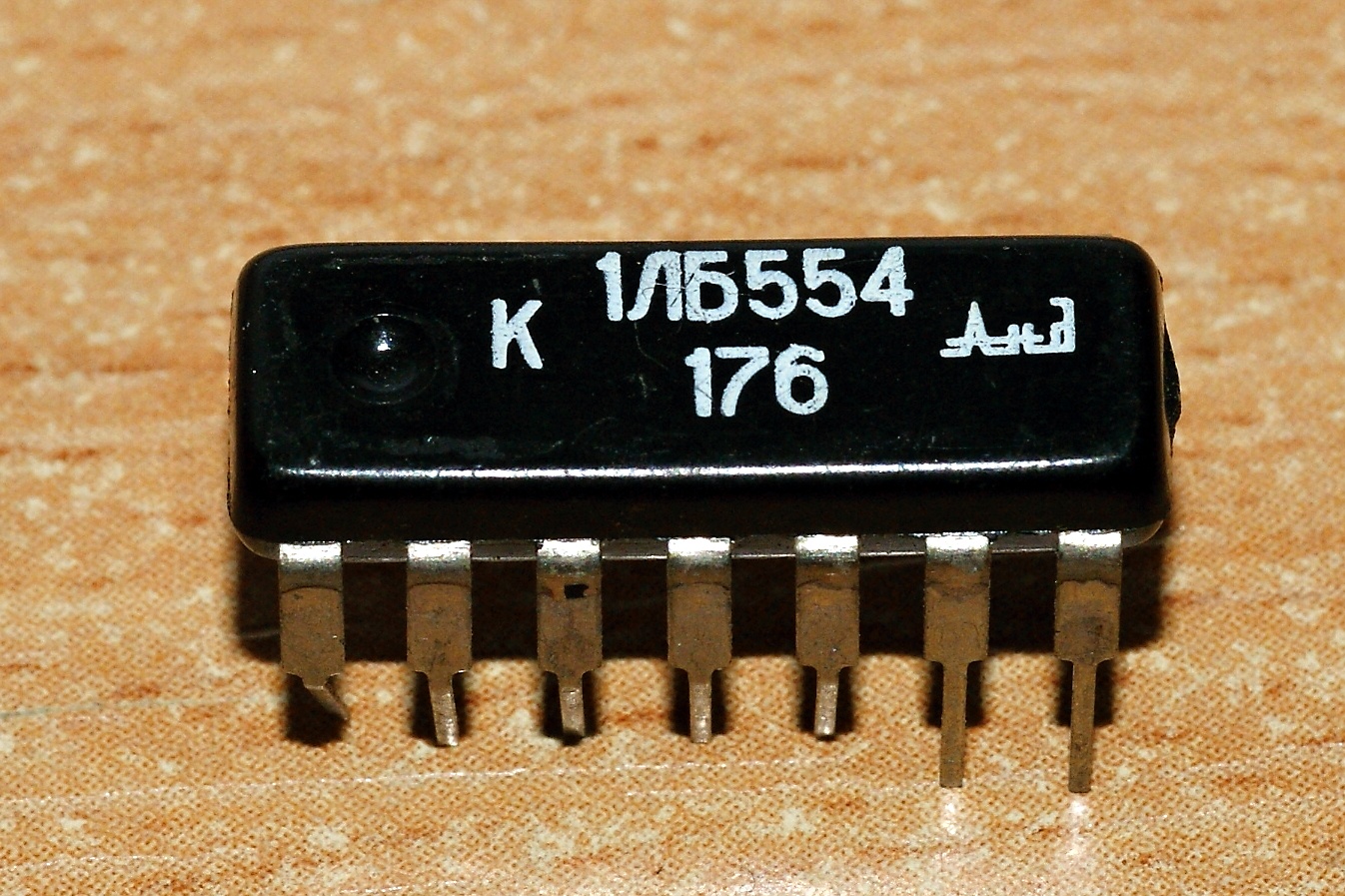

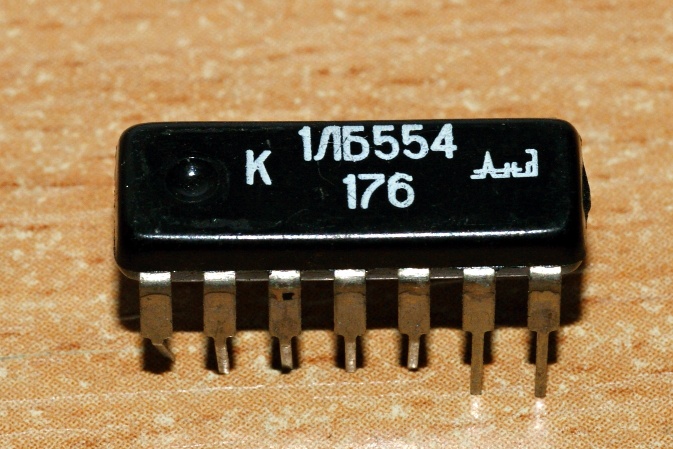

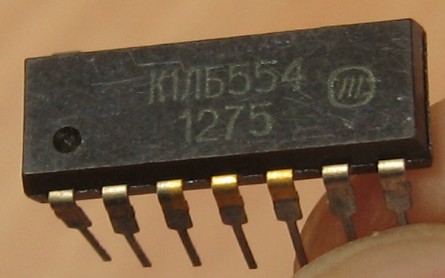

(К)1ЛБ554

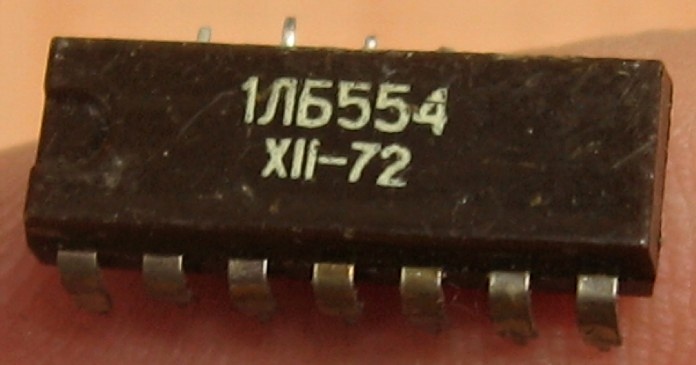

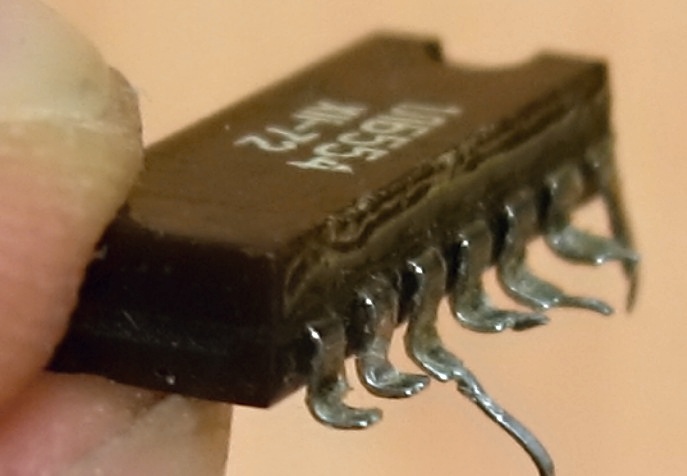

Экземпляр без логотипа производителя... судя по особенностям маркировки - это микроновское изделие:

Интересно, что, хотя корпус и предназначен для монтажа в отверстия печатной платы, но выводы явно были отформованы для "поверхностного"...

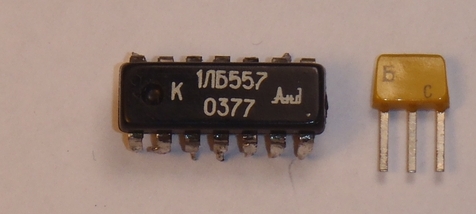

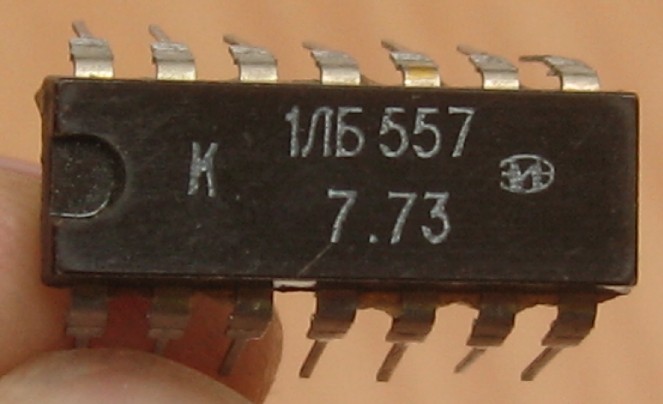

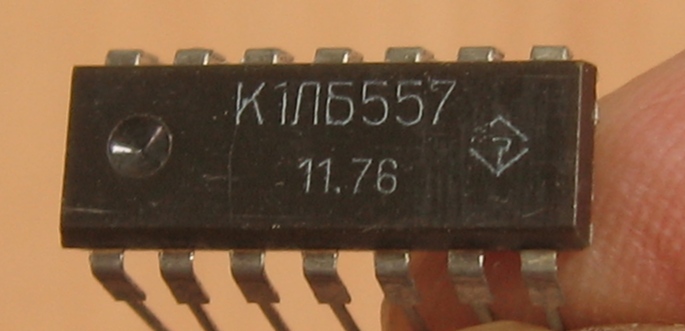

(К)1ЛБ557

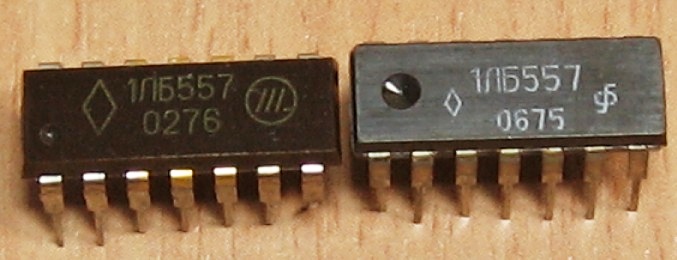

Два логических элемента 4И-НЕ с открытым коллектором (элементы индикации), современное название - К155ЛА7.

Производители - "Микрон" (Зеленоград), "Интеграл" (Минск), завод "Искра" (г.Ульяновск), "Азон" (г.Баку) и "Электронприбор" (Фрязино).

(экспонаты предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.)

(фото Алексея Пронина)

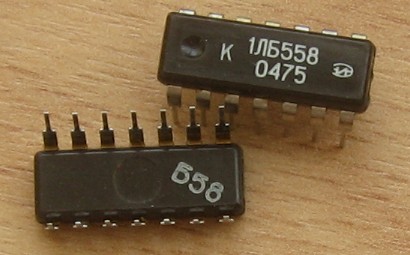

К1ЛБ558

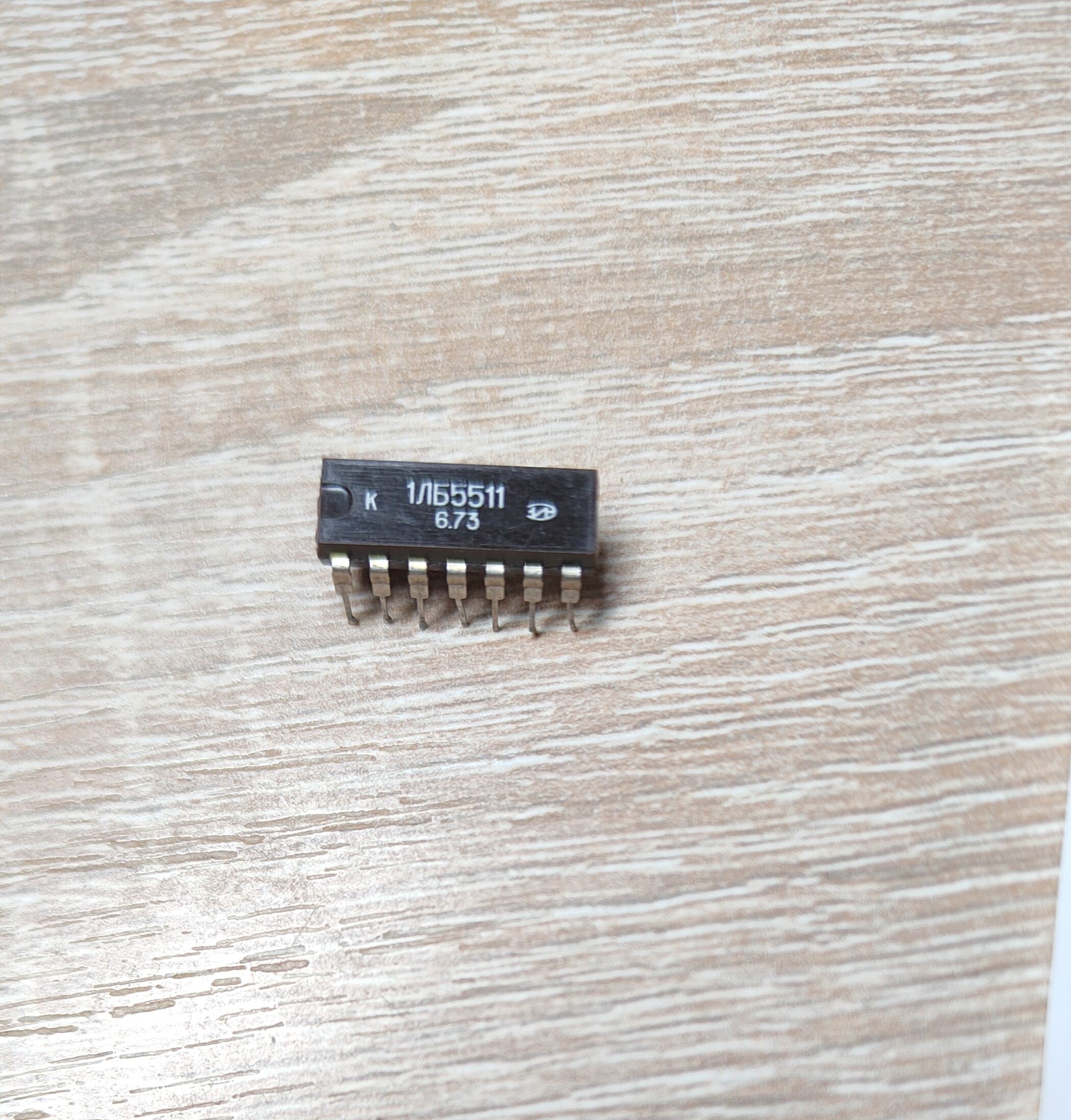

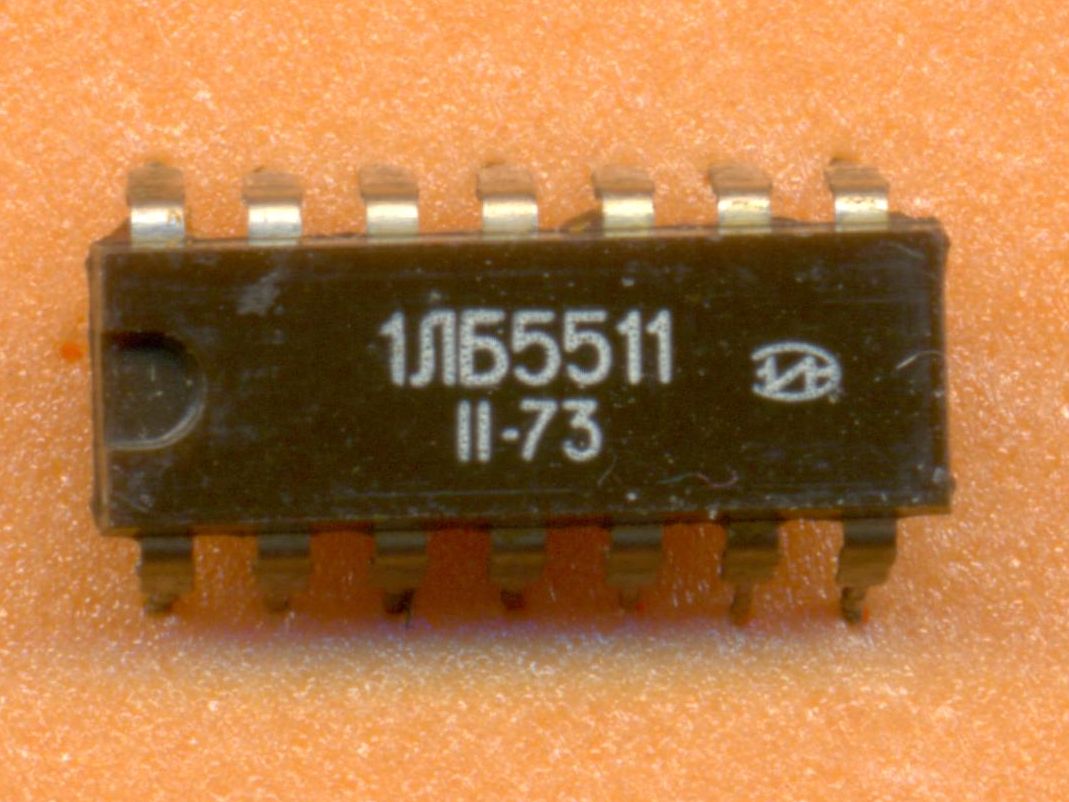

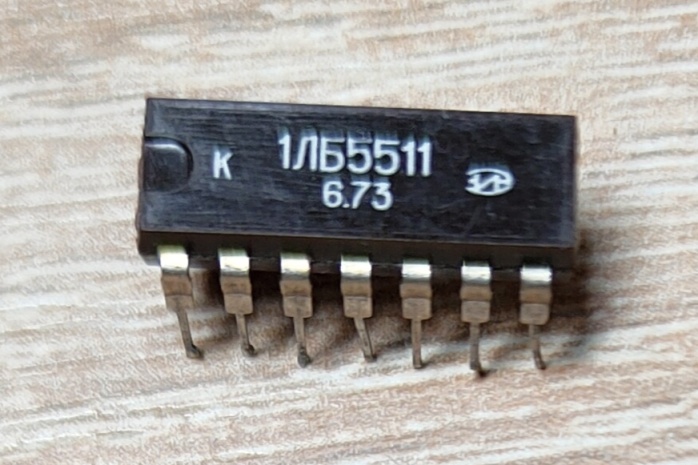

К1ЛБ5511

(фото Леонида Ядренникова)

(фото с форума Портативное ретрорадио)

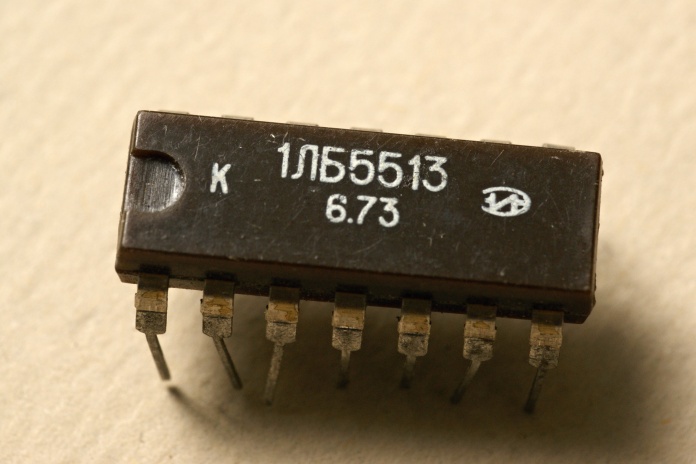

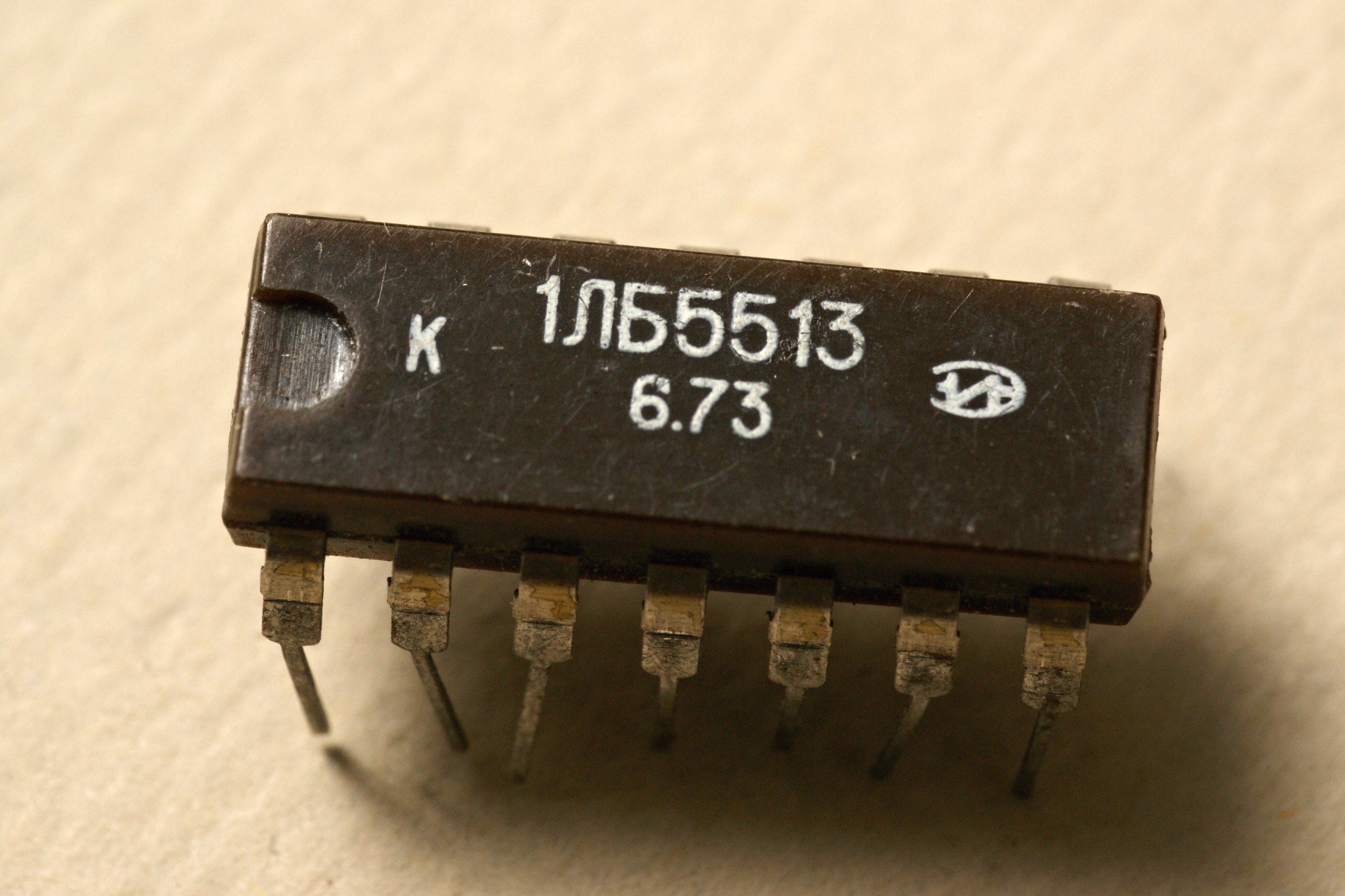

К1ЛБ5513

Весьма редкая микросхема, представляет из себя два логических элемента 4И-НЕ; отбраковка от К1ЛБ556 по коэффициенту расширения.

Производитель - "Микрон", Зеленоград.

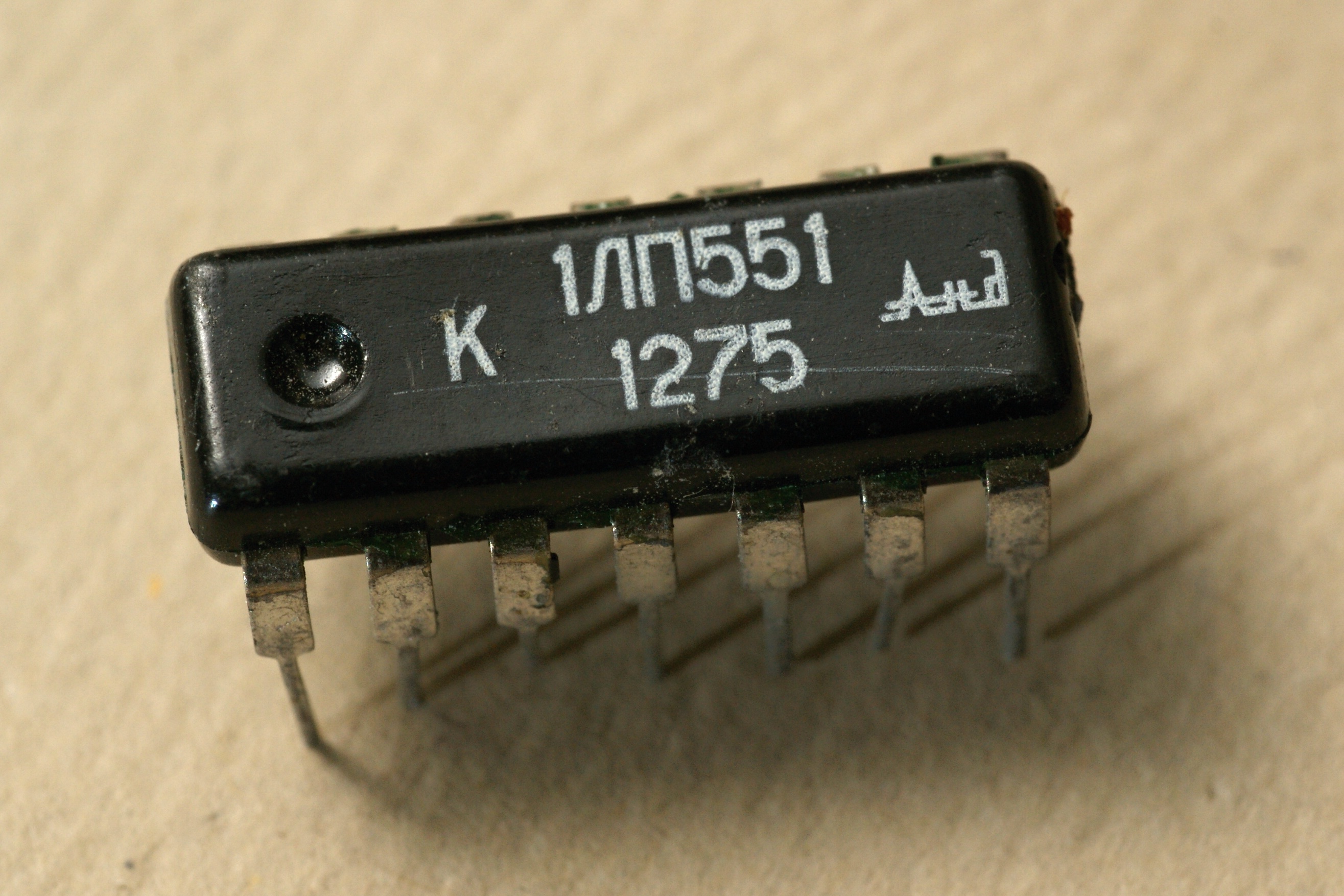

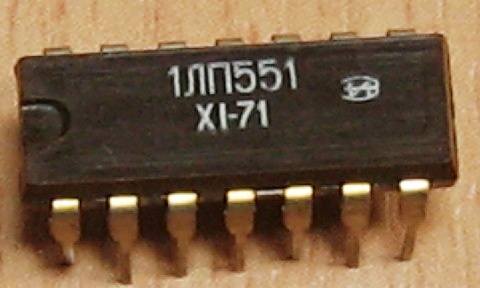

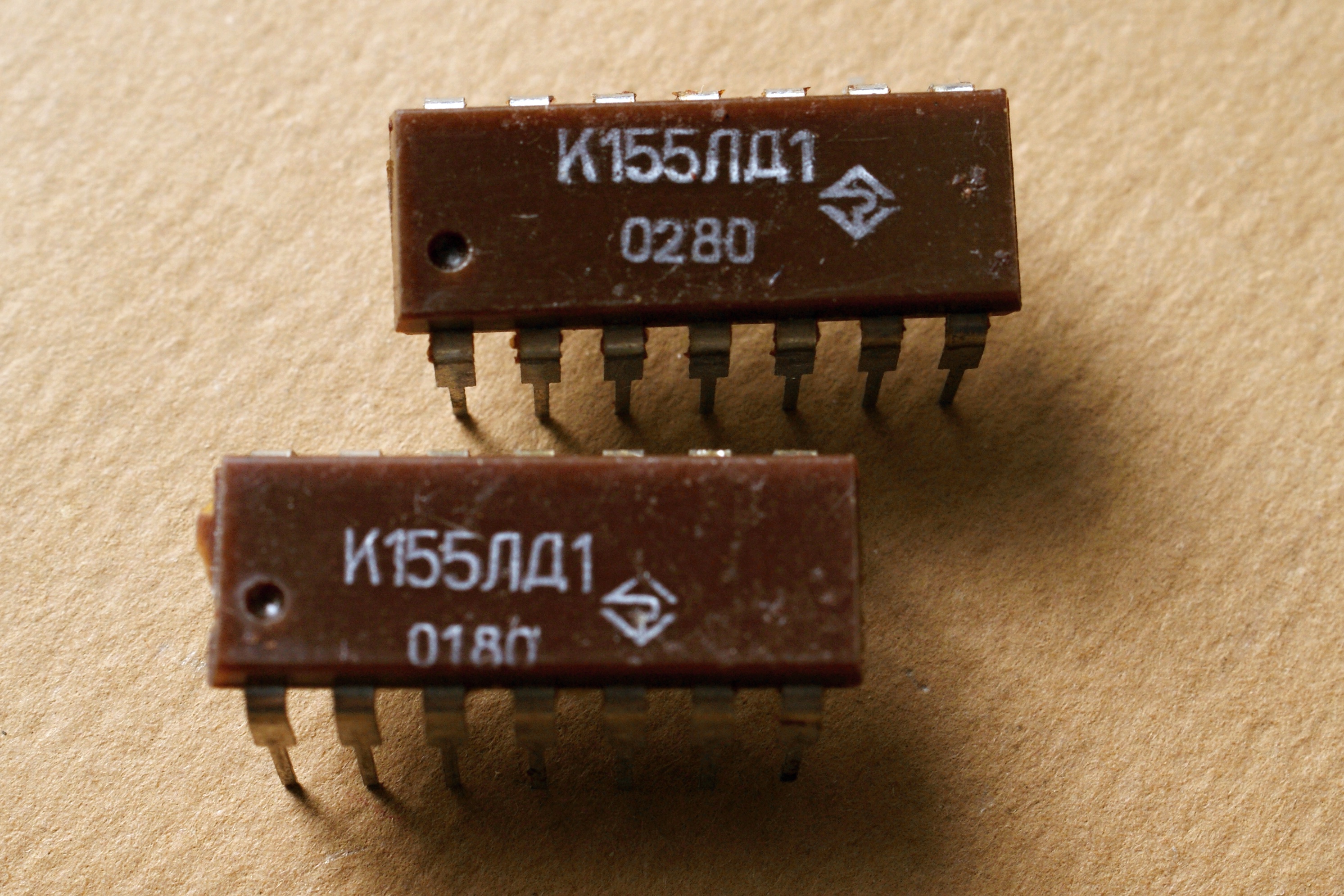

К1ЛП551, К155ЛД1

(экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.)

Вот интересная микросхема - 2 логических элемента 4И (расширителя по ИЛИ). Фактически, два четырёхэмиттерных транзистора на входе + два обычных на выходе. Микросхема входила в самую первую очередь разработки этой серии.

Первые выпуски назывались 3360, а в дальнейшем она сменила название и стала... нет, не К155ЛП1, а К155ЛД1. Заводской паспорт от такой микросхемы интеграловского производства, и краткая справка из отраслевого каталога.

Производители - "Микрон" (Зеленоград), Азербайджанский завод особого назначения ("Азон", г.Баку) и завод "Искра" (г. Ульяновск).

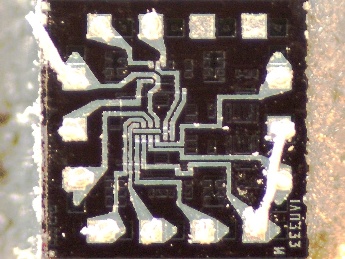

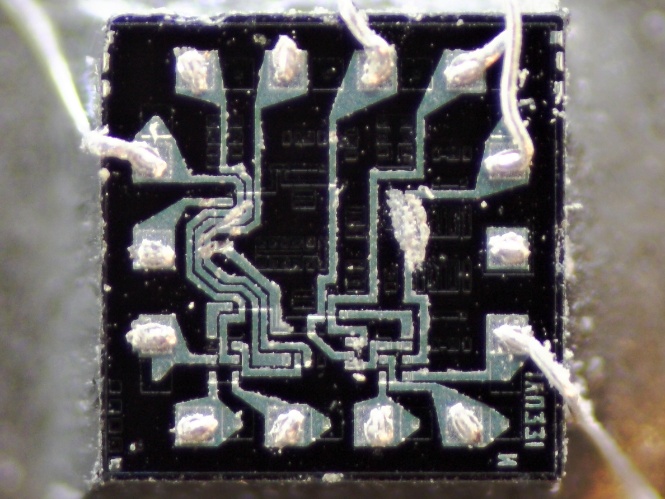

Внутри - кристалл от 1ЛП331:

(фото с форума Радиокартинки)

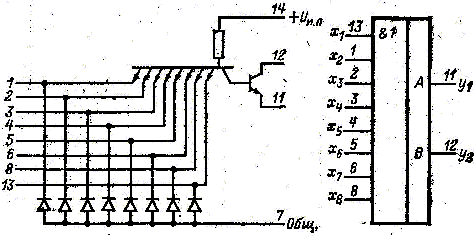

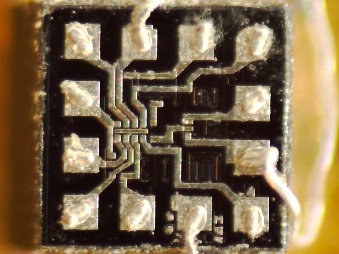

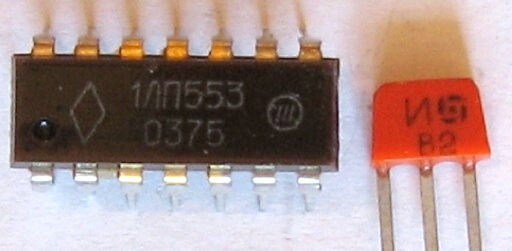

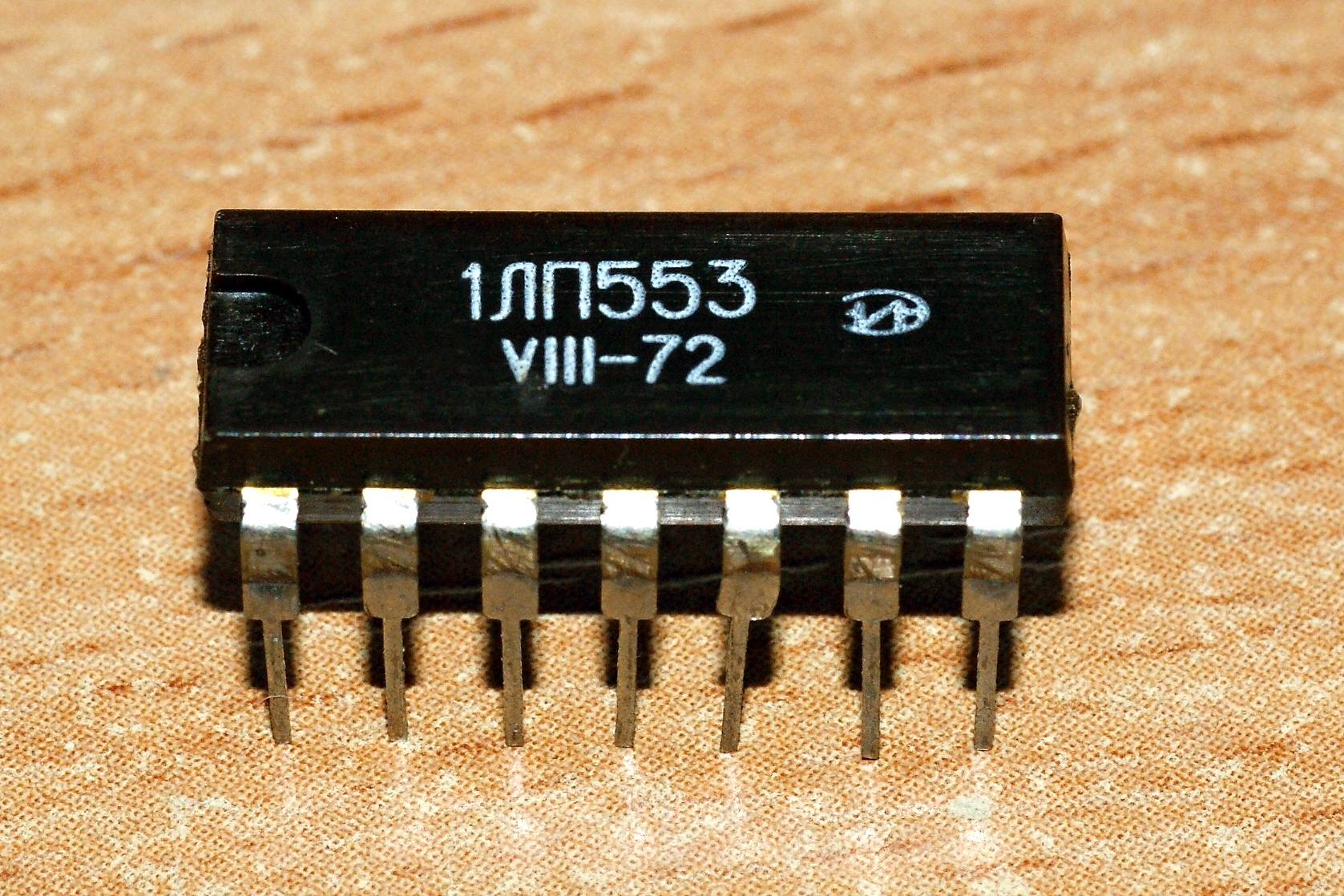

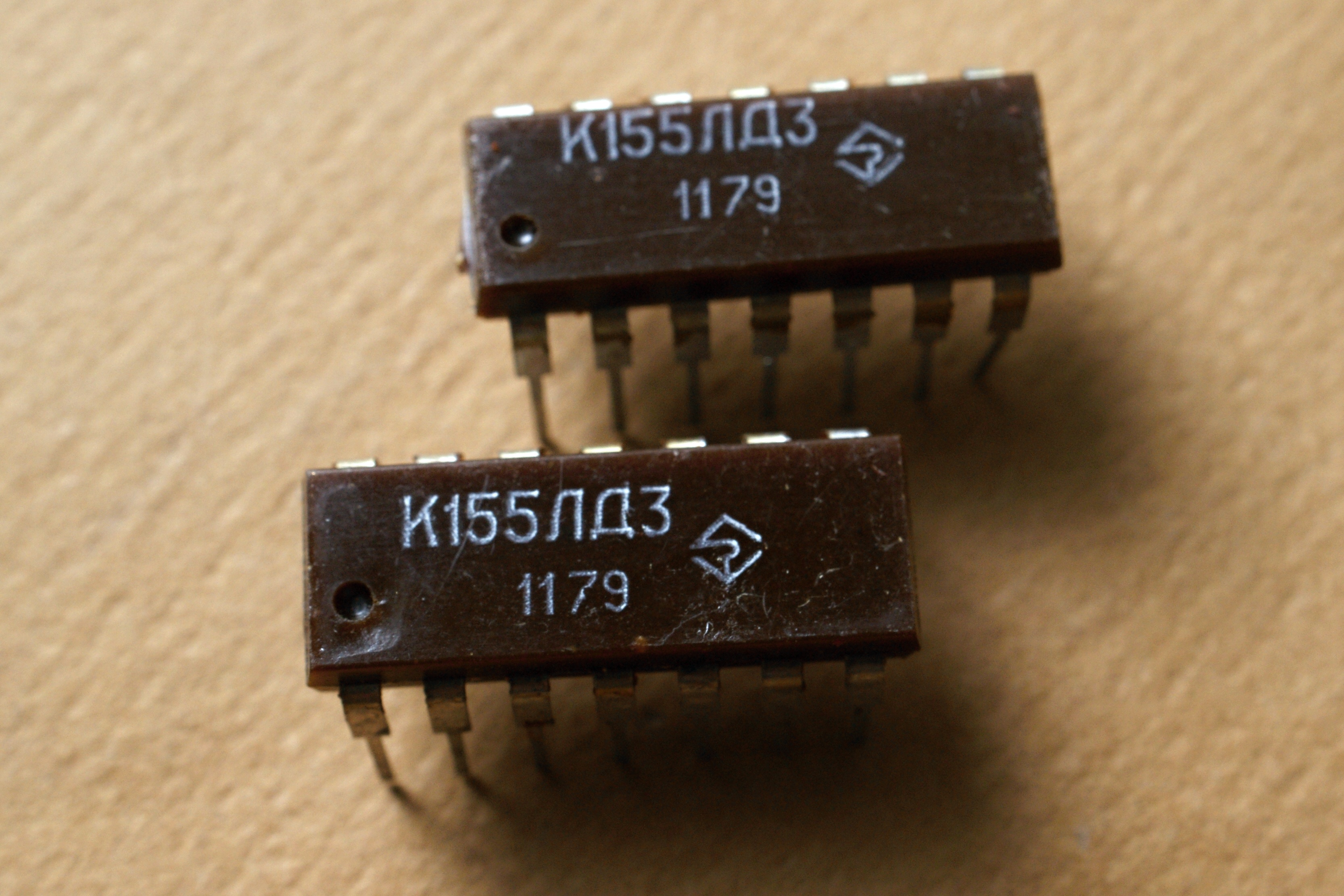

1ЛП553, К155ЛД3

Вот, допустим, старенькая 1ЛП553, 8-входовой расширитель по ИЛИ. Среди микросхем с новой системой обозначений 155ЛП3 нет. Куда же она могла подеваться? Оказывается... она была переименована в К155ЛД3! Справочный лист на неё и заводские паспорта на 1ЛП553 и К155ЛД3.

Производители - зеленоградский "Микрон", минский "Интеграл" и завод "Искра" (г. Ульяновск).

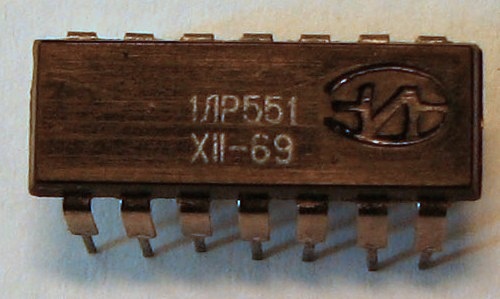

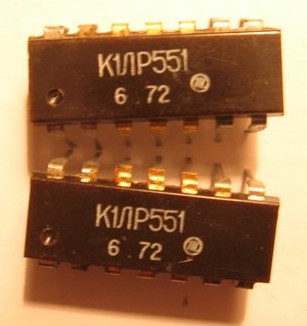

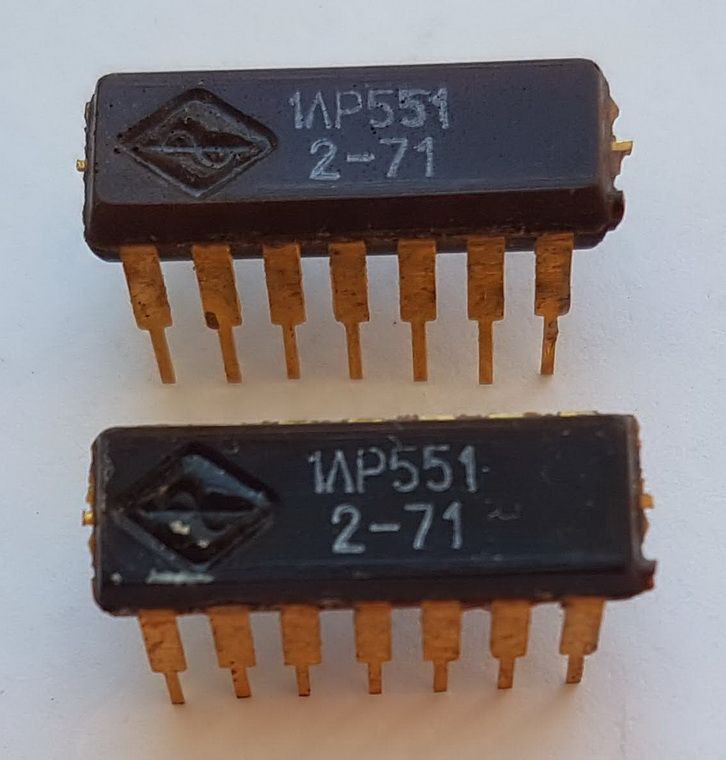

(К)1ЛР551

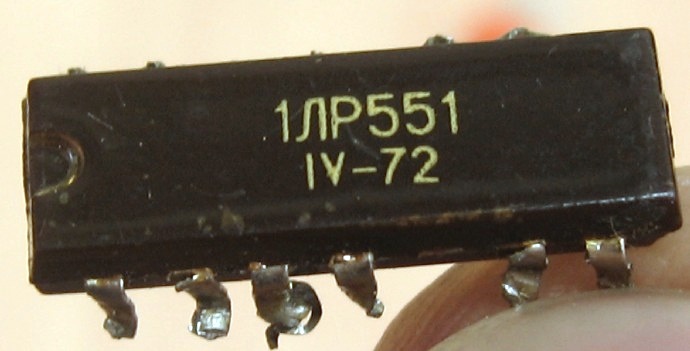

А вот фото редкого экземпляра такой микросхемы, присланное мне Сергеем:

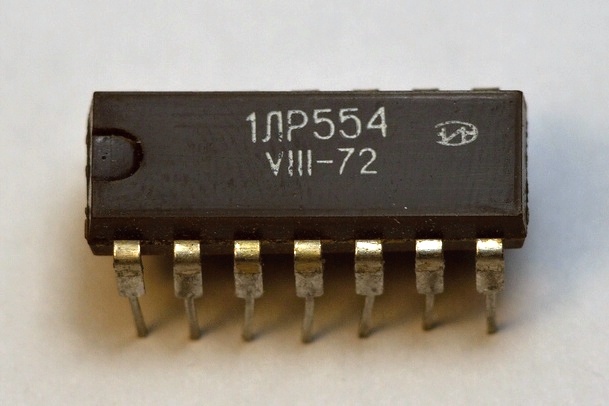

1ЛР554

(фото Алексея Пронина)

Еще одна старая микросхема, логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ (в дальнейшем - 155ЛР4).

Производитель - "Микрон", Зеленоград.

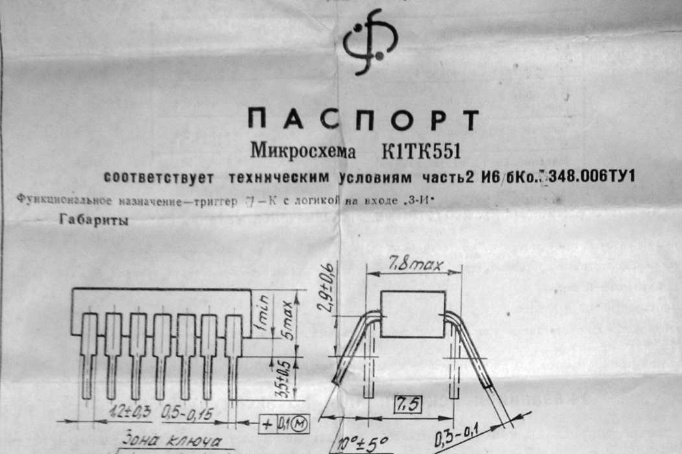

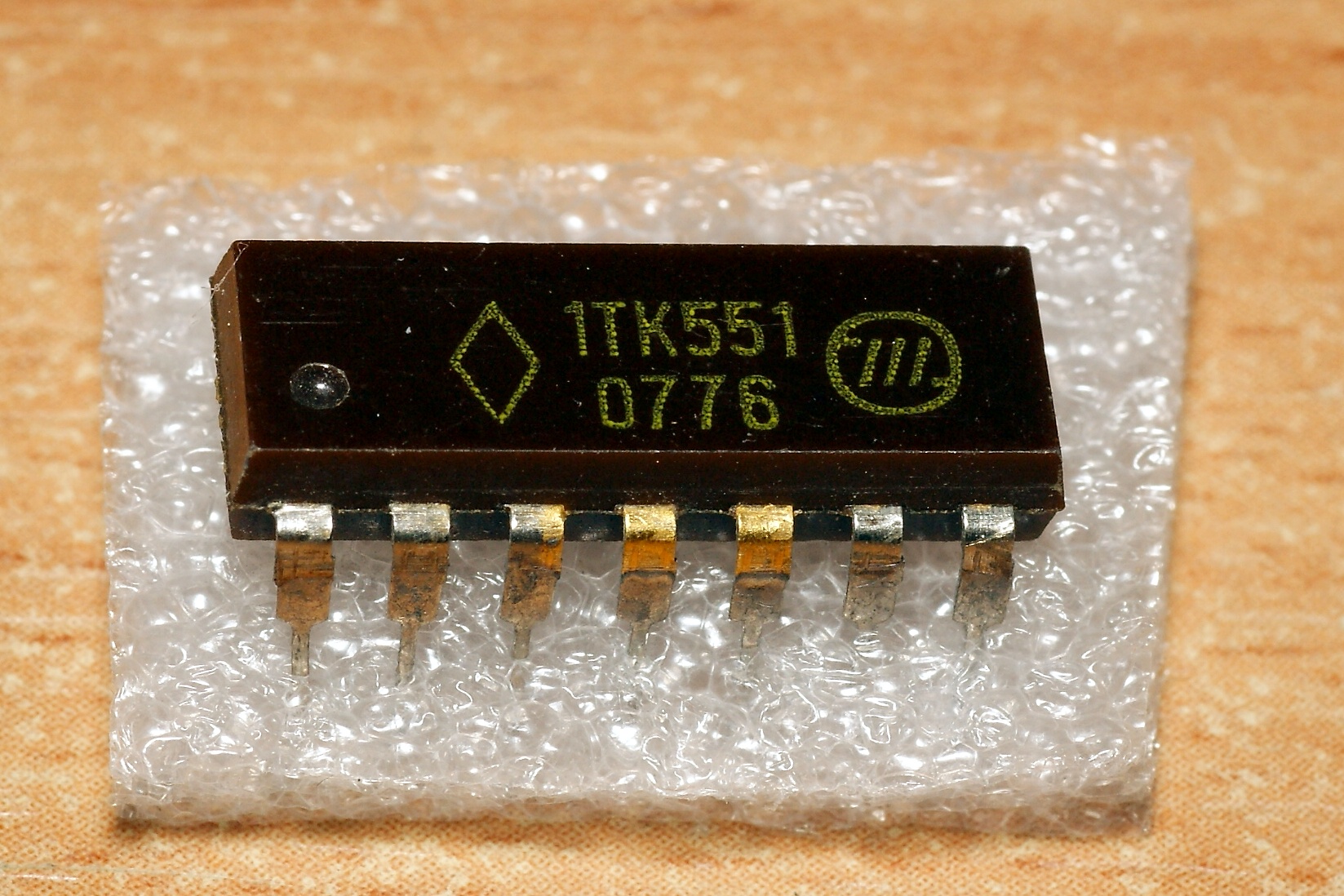

1ТК551

JK-триггер с логикой 3И на входе. В дальнейшем стал называться 155ТВ1.

Производитель - минский "Интеграл" (а разработана она была зеленоградским НИИМЭ "Микрон").

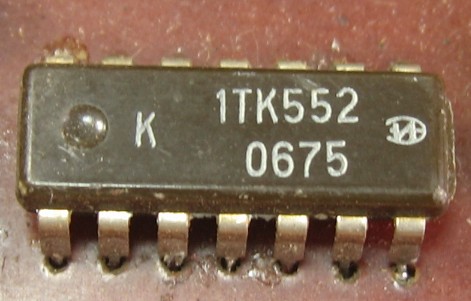

К1ТК552

Два D-триггера, более известна нам как К155ТМ2.
Паспорта на нее (от микросхем производства ульяновского завода "Искра", минского "Интеграла" и бакинского "Азона") и данные из отраслевого каталога.

Производитель - "Микрон" (Зеленоград).

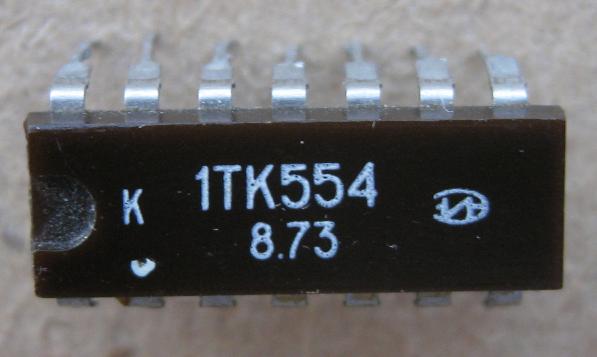

К1ТК554

(фото с форума Портативное ретрорадио)

Крайне редкая микросхема. Это сдвоенный D-триггер, который, скорее всего, представляет собой отбраковку от К1ТК552 по нагрузочной способности.

Производитель - "Микрон" (Зеленоград)

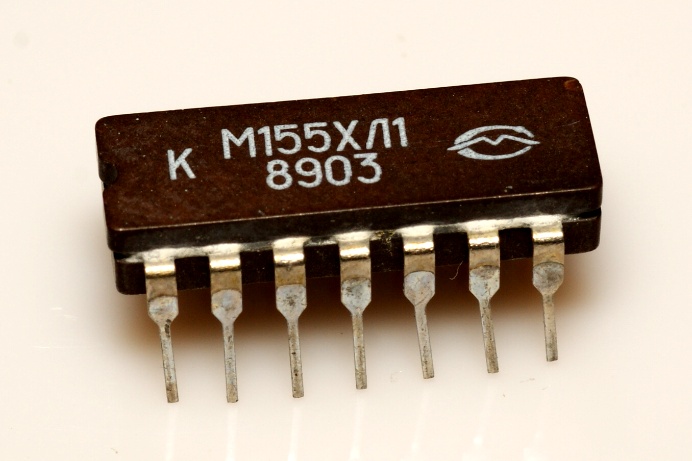

155ХЛ1, КМ155ХЛ1

Производитель - "Мезон", г.Кишинев (Молдавия).

Назначение - многофункциональный элемент для ЭВМ. Эта микросхема была разработана специально для ЭВМ ЕС-1033 (самой массовой модели Единой Системы).
Она содержит два базовых элемента, каждый из которых включает D-триггер с тремя информационными входами и три шины магистрали. Два триггера позволяют реализовать два разряда регистра.
Микросхема может быть использована для построения программно-адресуемых регистров, регистров хранения данных и промежуточных результатов, мультиплексоров-демультиплексоров данных и других устройств. Есть и технические подробности на нее.

Эта микросхема не имеет зарубежных прототипов. В справочниках встречается упоминание, что аналог этой микросхемы - SN74279. Но они не имеют ничего общего, достаточно взглянуть на схемы...

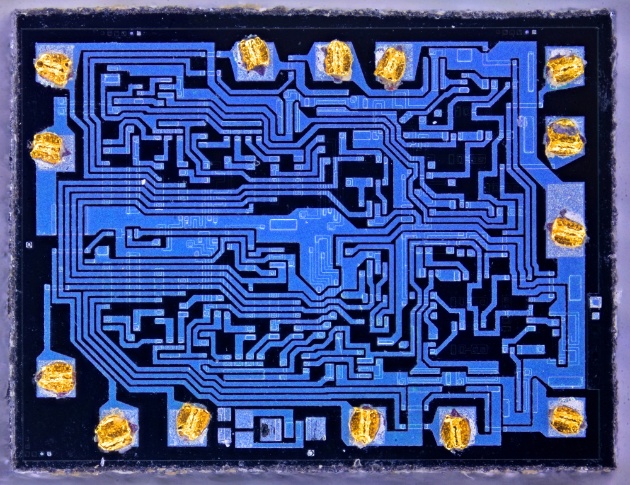

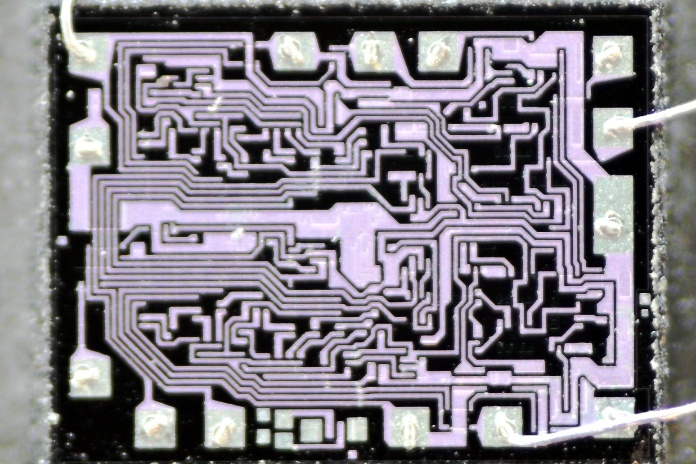

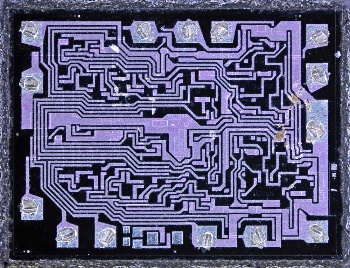

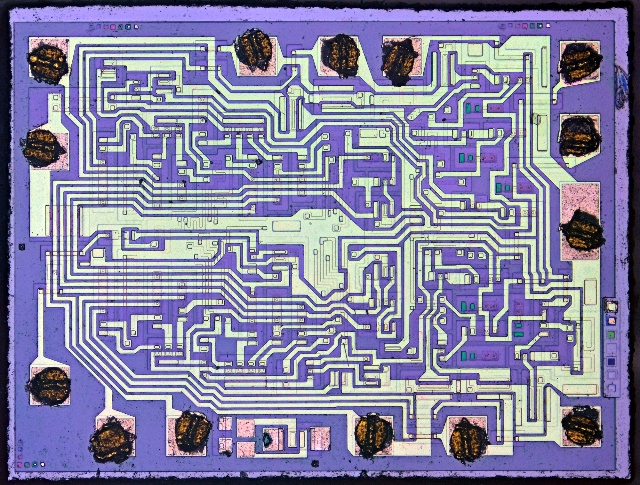

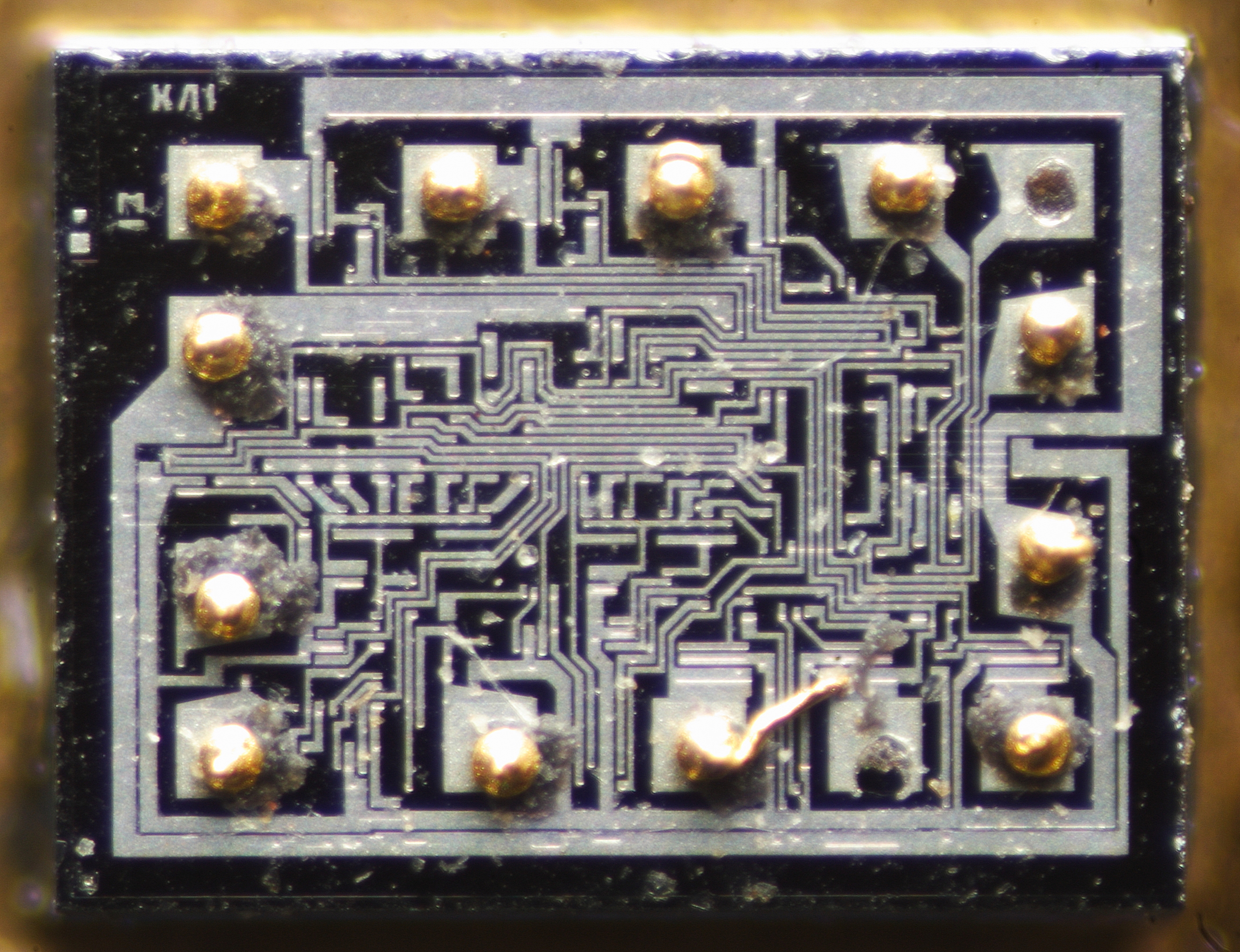

Любопытно отметить, что кристалл микросхемы сильно менялся со временем. Такова была топология в 1987 году:

(фото с форума Радиокартинки)

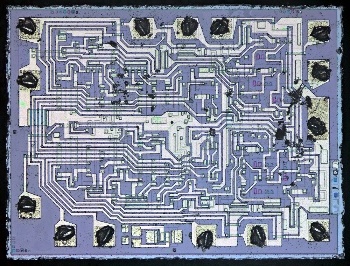

А вот ранний образец, 1982 года:

(фото с форума Радиокартинки)

И самые ранние из имеющихся, 1980 год:

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

155...А

Редкая вещь, микросхема серии с военной приёмкой. Более того, это какая-то отдельная версия "А"; пока непонятно в чём её особенность.

Производитель - минский "Интеграл".

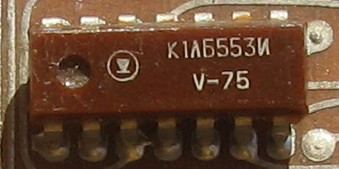

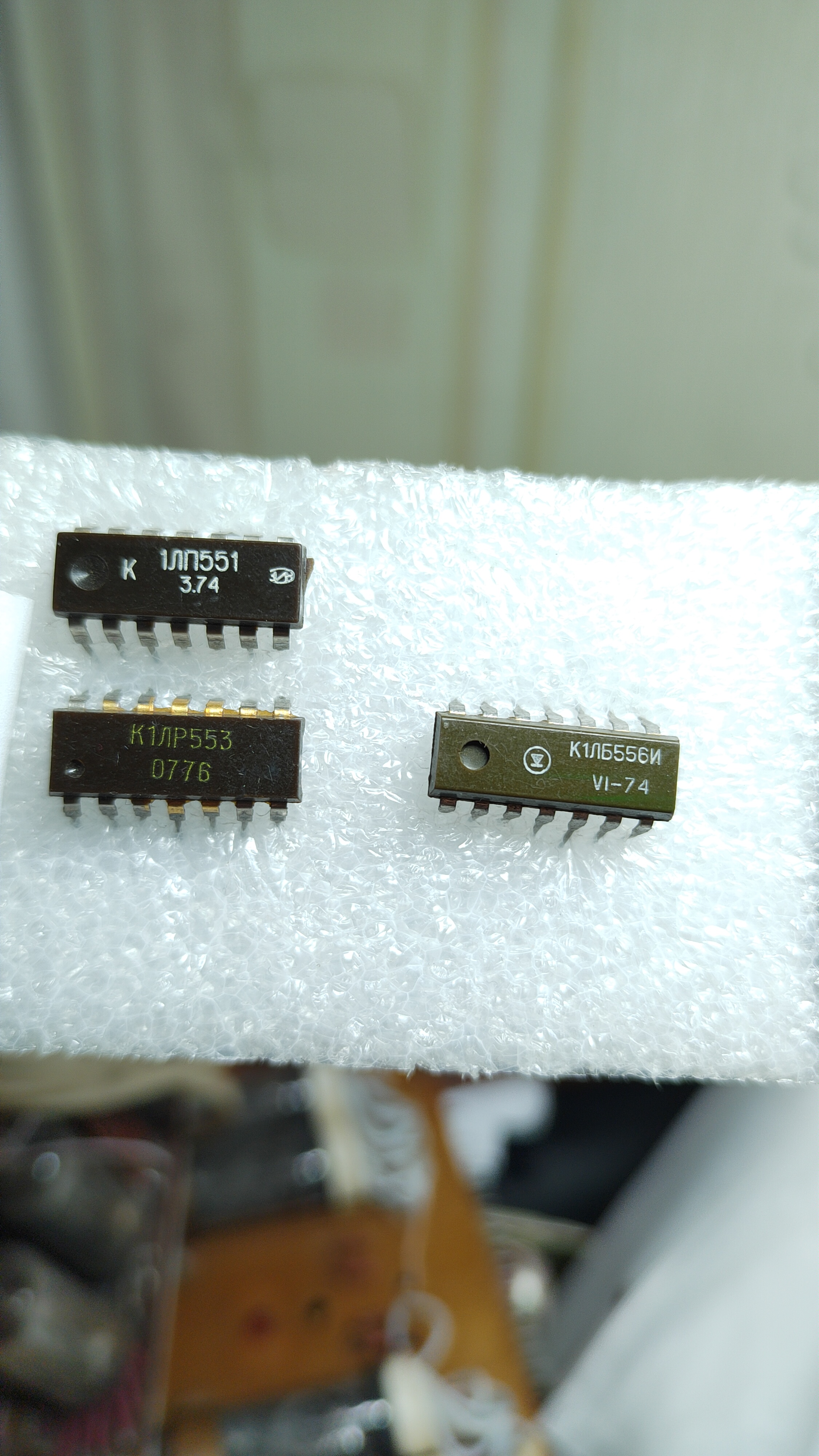

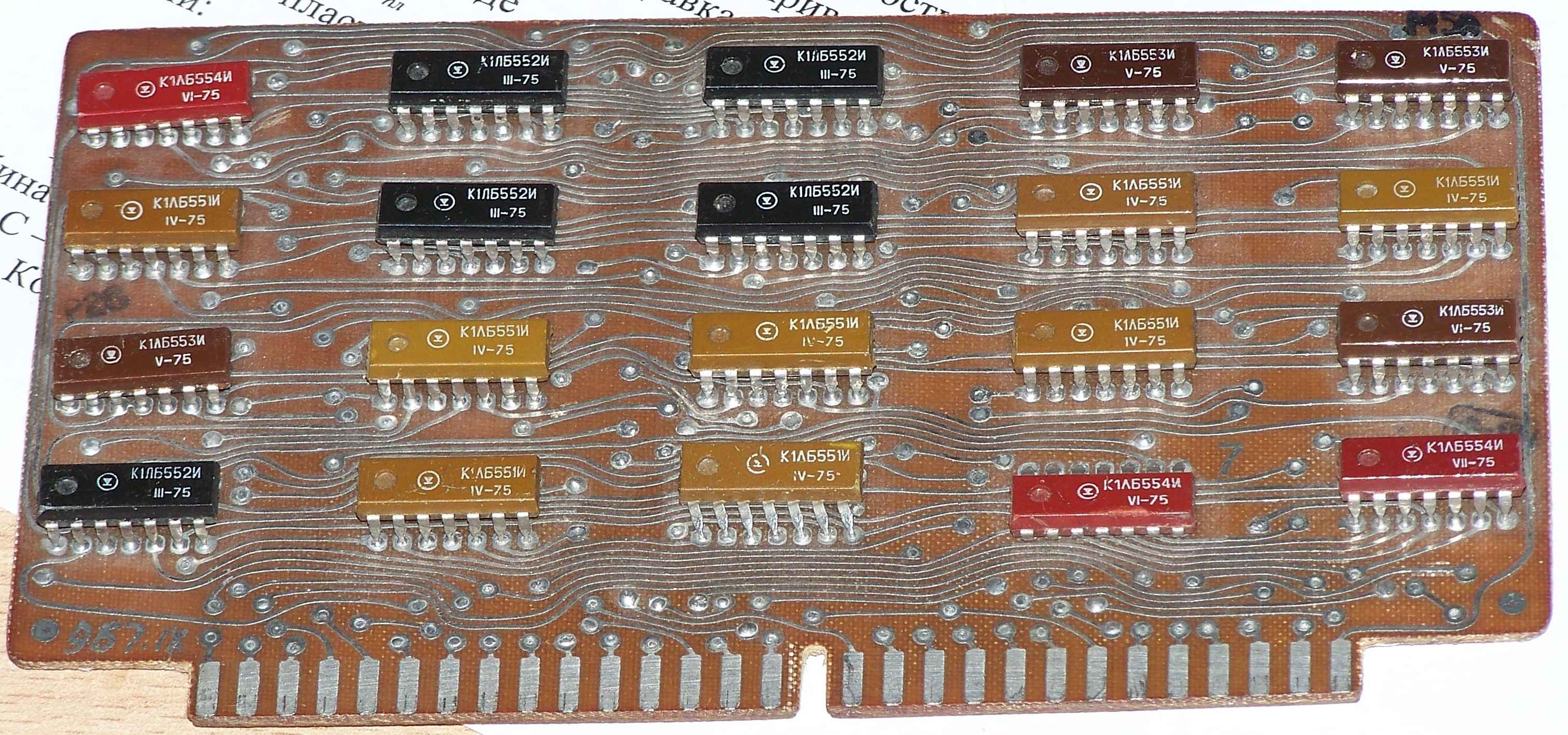

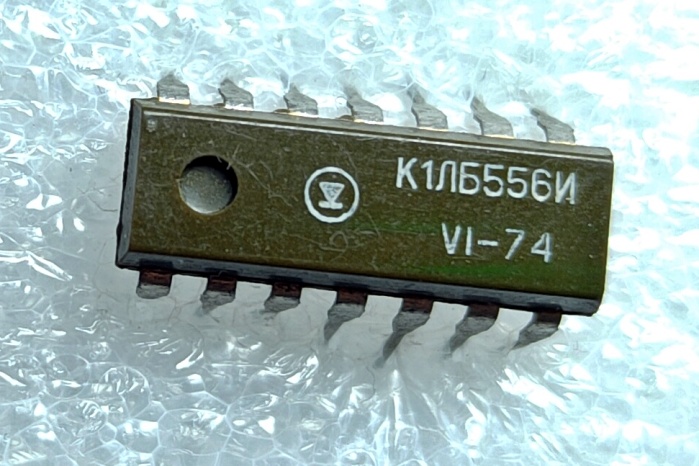

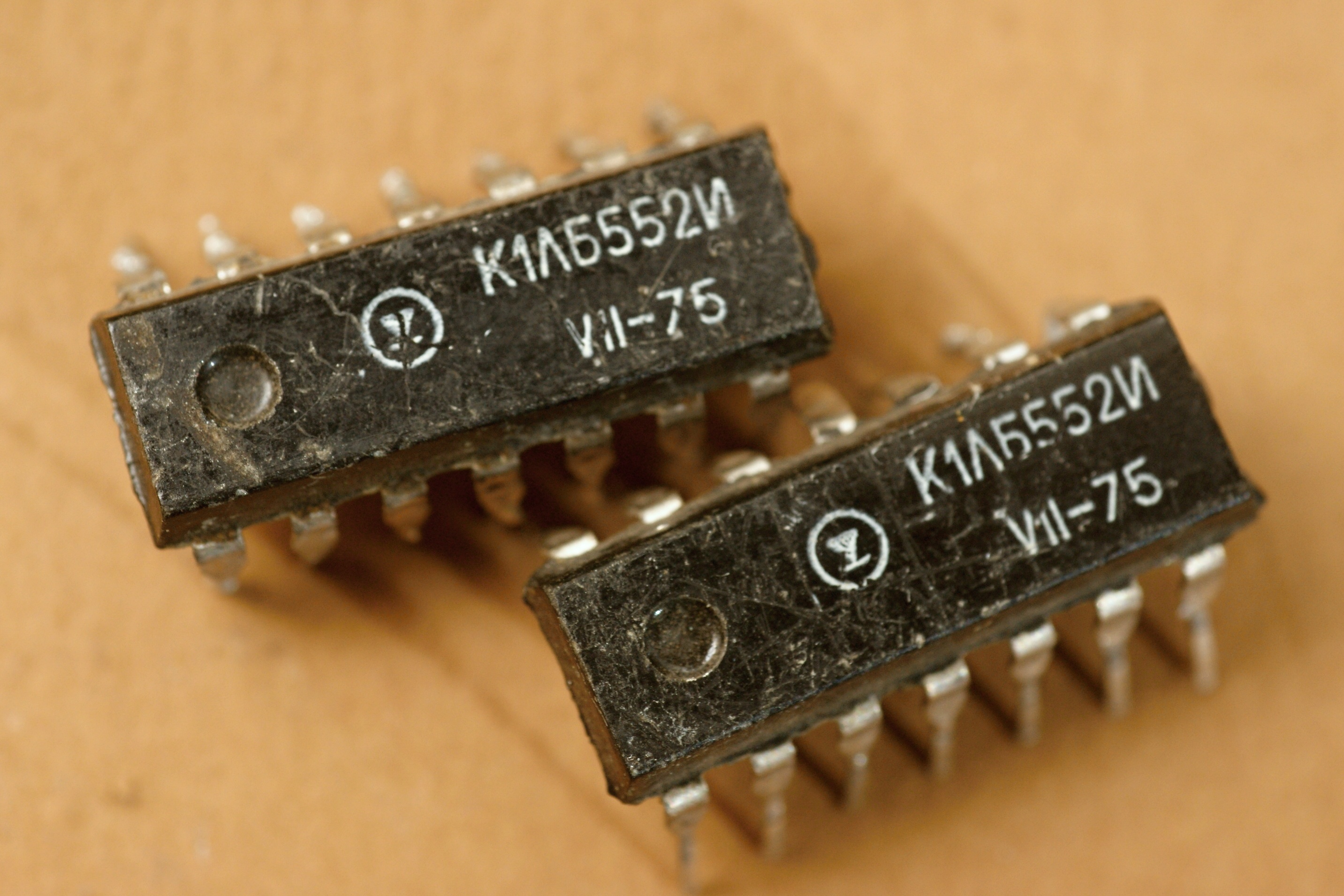

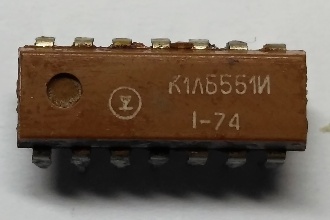

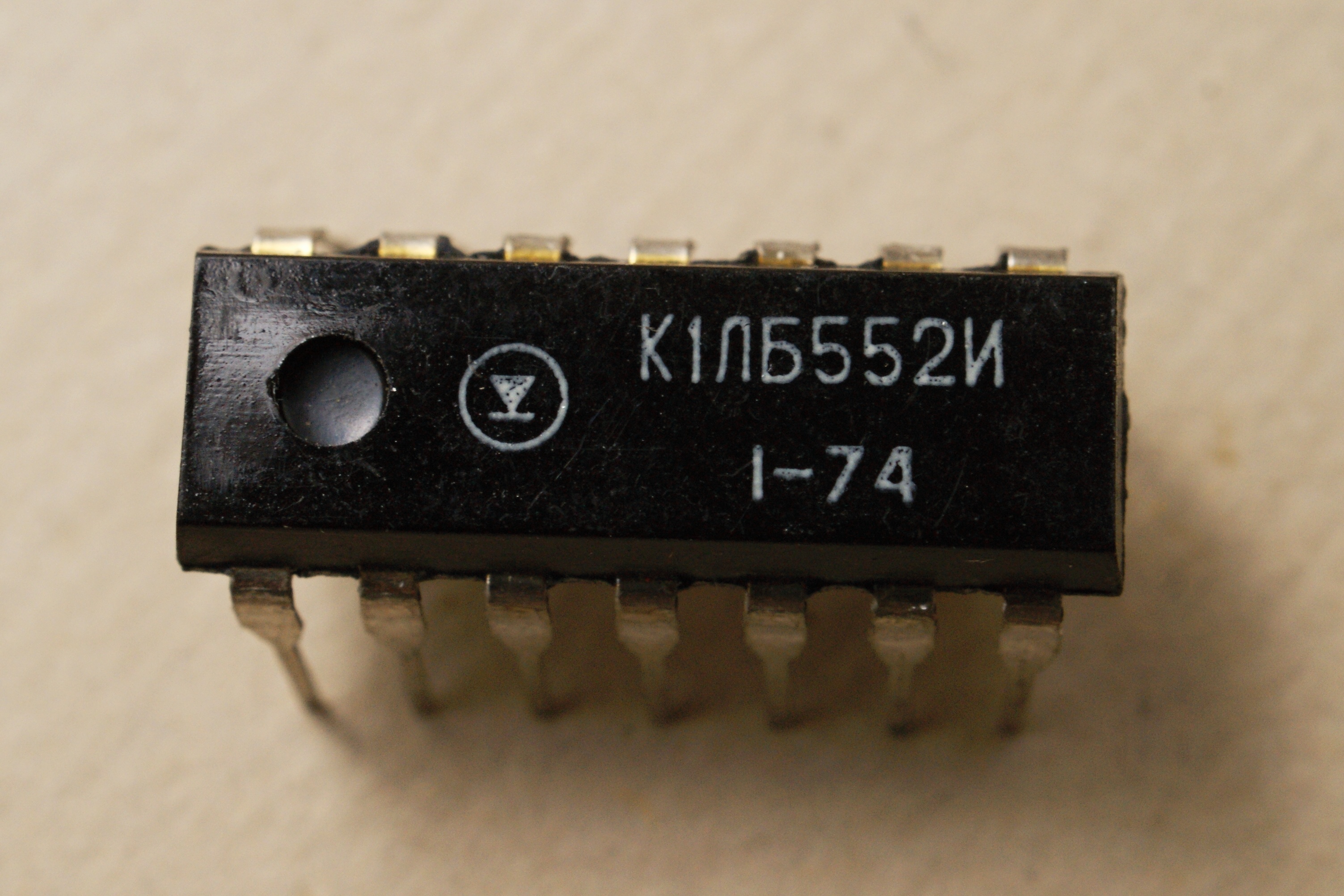

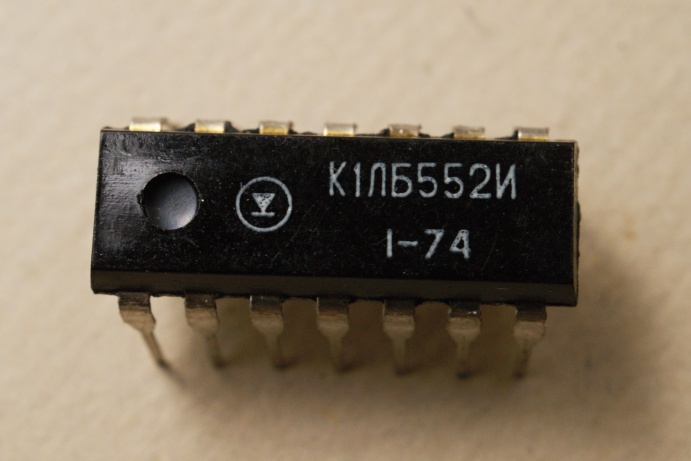

К1ЛБ55хИ

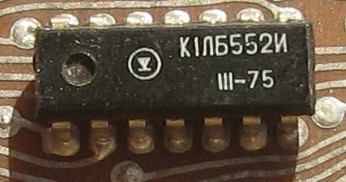

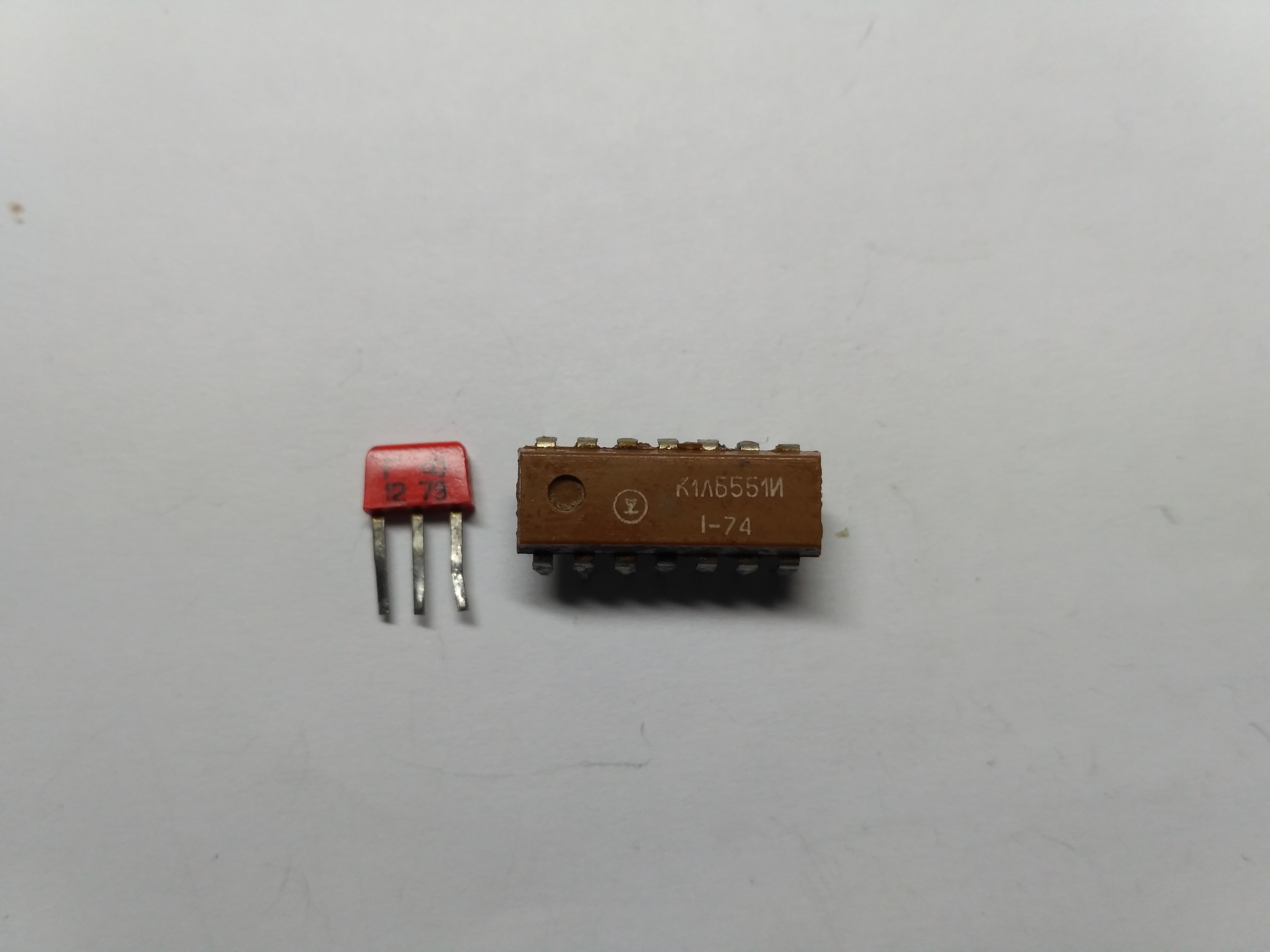

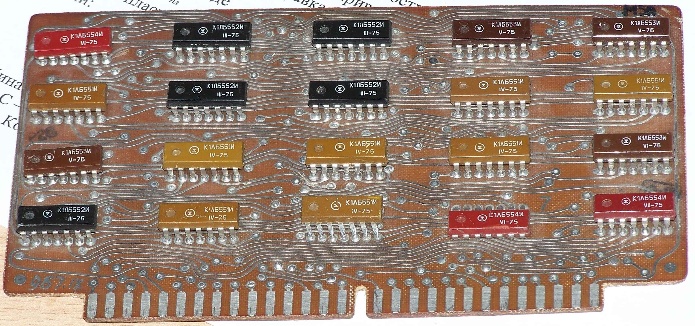

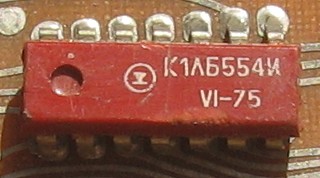

Изредка встречаются микросхемы с буквой "И" в конце обозначения. Их выпускала запорожская "Гамма" (в то время Запорожский завод полупроводниковых приборов); это единственные встреченные мной микросхемы этого типа (..ЛБ.. или ..ЛА..) 155ой серии этого завода.

Это довольно необычные микросхемы, на них были выпущены даже отдельные ТУ. 155ая серия с индексом "И" выполнена по технологии КСДИ (с окисной изоляцией), в отличии от обратно-смещенного перехода обычной 155 серии. Основной ТТЛ продукцией "Гаммы" в те годы была как раз "окисная" 106 серия и, вероятно, какое-то краткое время по единому с ней технологическому процессу выпускали и 155ую. А разработчиком был, скорее всего, Воронежский ЗПП, где примерно в это же время появилась 506 серия с аналогичными особенностями. Первоначально К155_И даже выпускалась по единым с К506 техническим условиям ЩБ3.402.003 (Ред. 1-71).

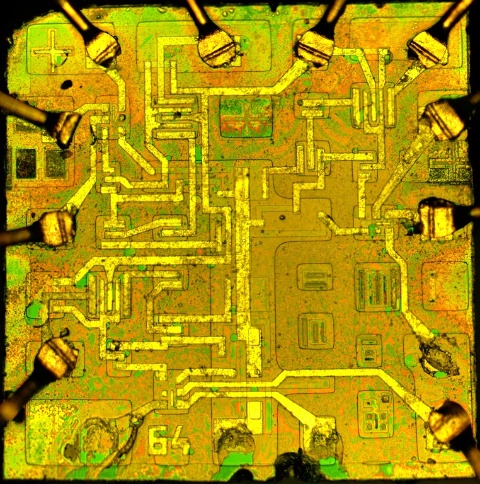

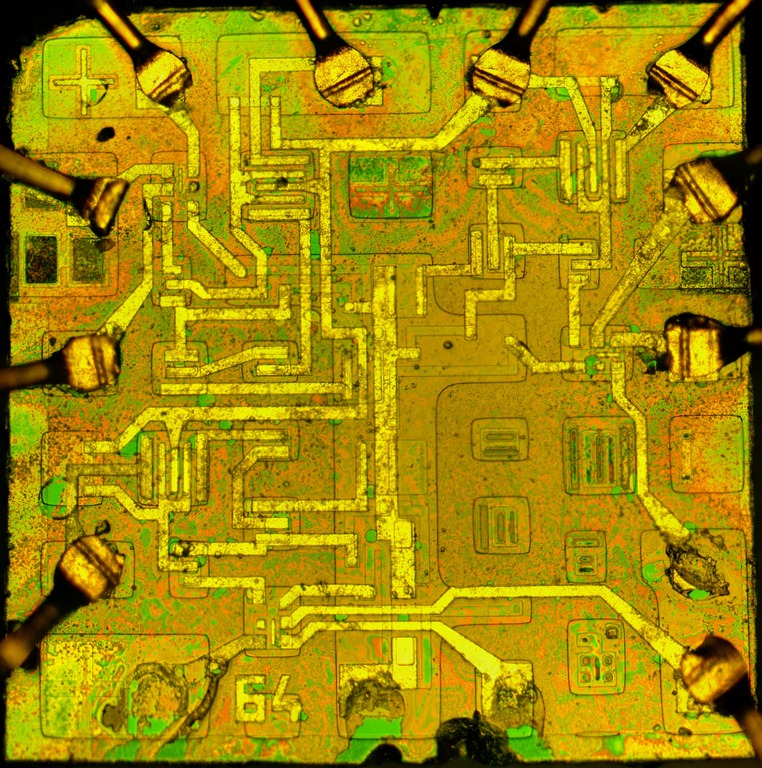

Кристалл содержит избыточное количество элементов для снижения затрат на производство.

(фото с форума Портативное ретрорадио)

(фото Леонида Ядренникова)

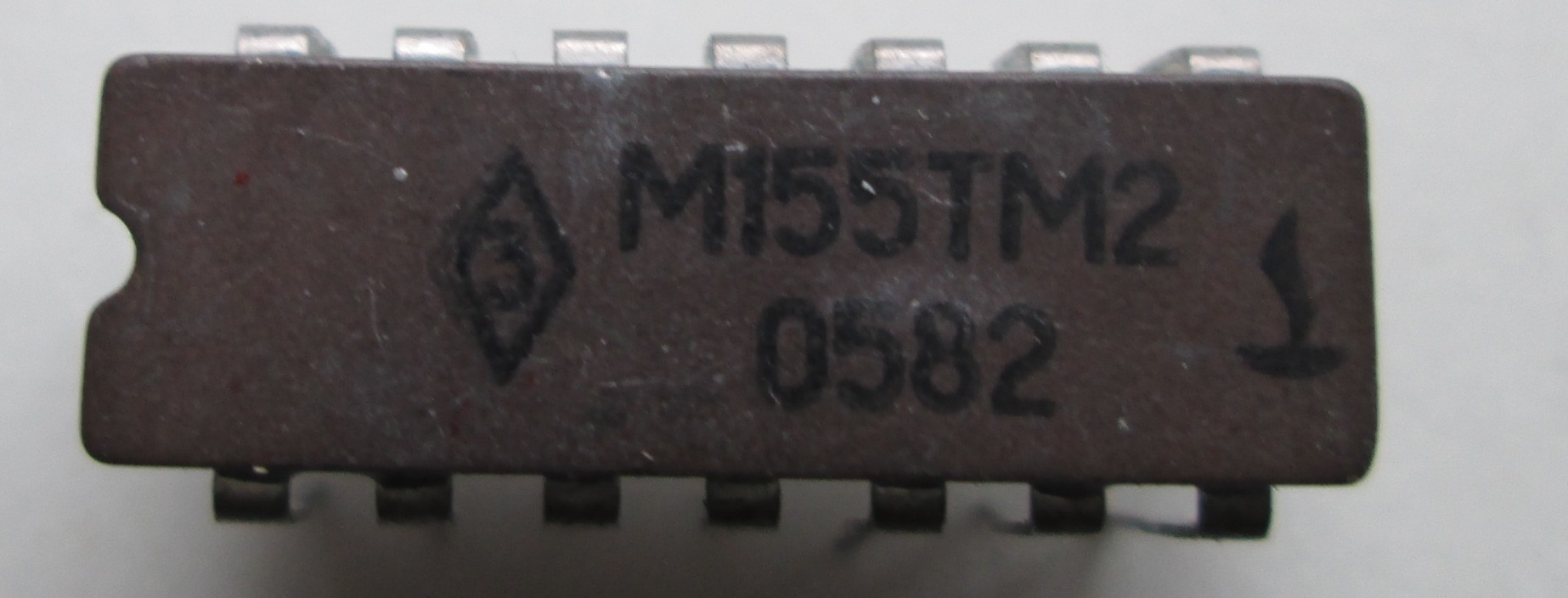

М155...

(фото с форума Портативное ретрорадио)

Если гражданский вариант в керамическом корпусе, КМ155..., вряд ли кого удивит, то военное исполнение встречается крайне редко.

Производитель - "Азон", г.Баку (Азербайджан).

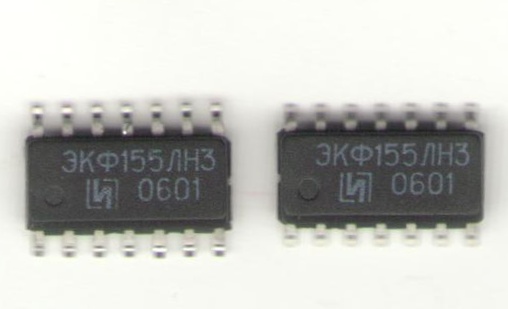

ЭКФ155

Веянье нового (гм?) времени - 155ая серия в ЭКФ исполнении. Как ни странно, свежий выпуск...

Производитель - минский "Интеграл".

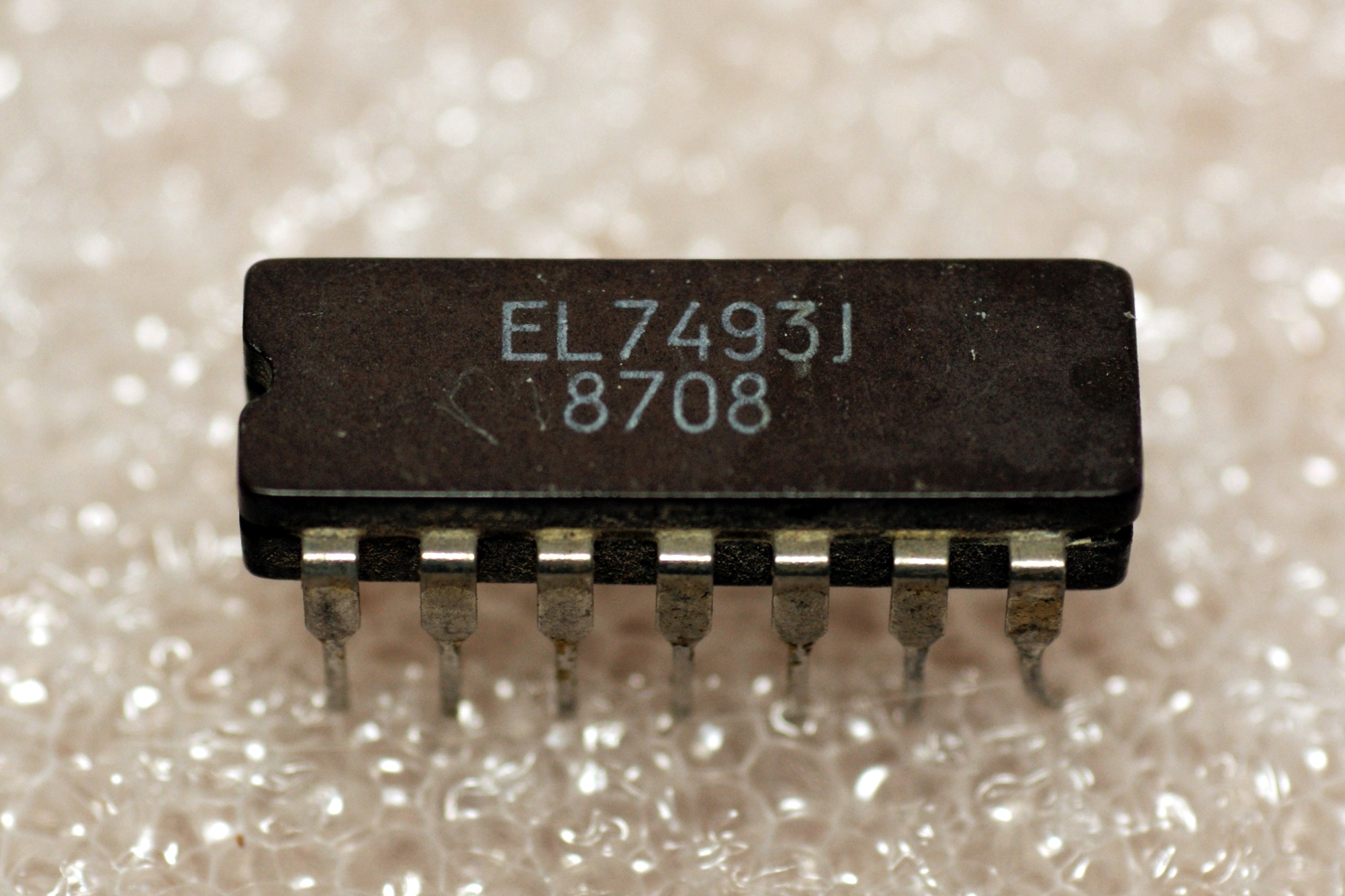

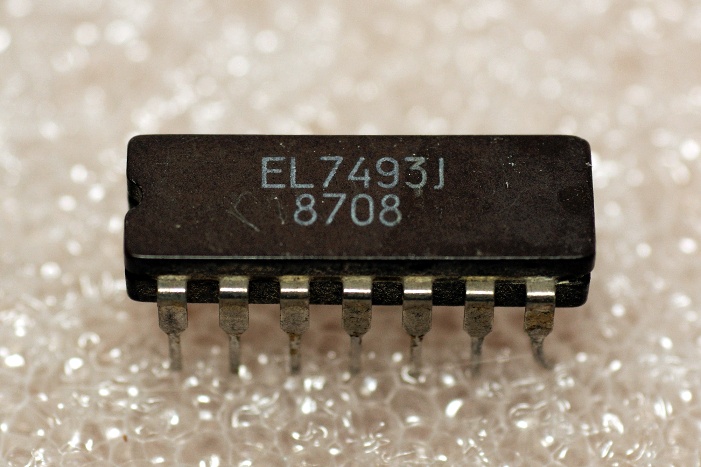

EL7493J

Микросхема с зарубежным обозначением. Вопрос, что она делает в 155ой серии?

На самом деле, это отечественная КМ155ИЕ5, отмаркированная для экспорта (вполне возможно, на Запад). Префикс EL ставился на микросхемы, экспортируемые по линии советского внешнеторгового объединения Электронинторг.

Товарный знак завода-производителя на экспортную продукцию не ставился, так что кто истинный "родитель" этой микросхемы, узнать нельзя.
