1433ая серия

В эту позднесоветскую серию входит одна-единственная микросхема - операционный усилитель:

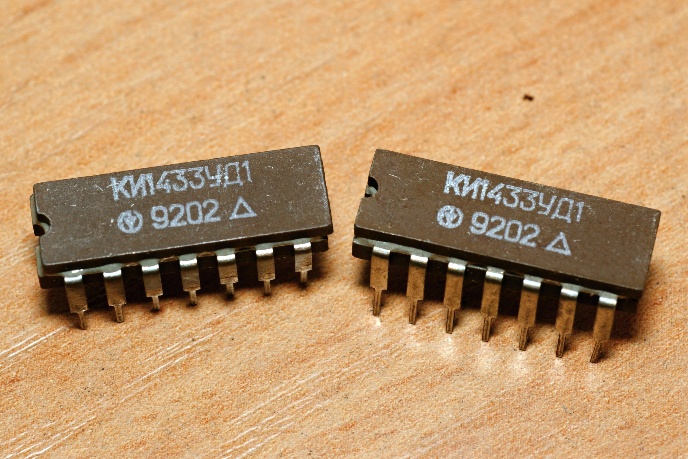

КИ1433УД1

Итак, это операционный усилитель, на биполярных транзисторах. Что интересно - в упоминаниях о ней есть разночтения. Большинство источников описывают её как высокочастотный ОУ с повышенным быстродействием (скорость нарастания выходного напряжения до 200 В/мкс). Но в [3] её относят к мощным операционникам (выходное напряжение до 300 В).

Необычен и корпус. Префикс "И" использовался для обозначения керамического либо пластмассового корпуса с монтажом на поверхность, с двух- или четырехсторонним расположением выводов (см. КИ1844ВГ1). А здесь - керамический DIP!

Производитель - киевский завод "Квазар".

Электрические параметры

Напряжение питания ±15 В
Напряжение смещения нуля < 2 мВ
Дрейф напряжения смещения нуля < 20 мкВ/°С
Входной ток < 15 мкА
Разность входных токов < 4 мкА
Ток потребления < 20 мА
Коэффициент усиления > 30 000
Частота единичного усиления - 120 МГц
Время установления выходного напряжения - 0,07 мкс
Коэффициент ослабления синфазного сигнала - 74 дБ
Максимальное выходное напряжение - по разным данным, 5, 8, 10 либо 300 В

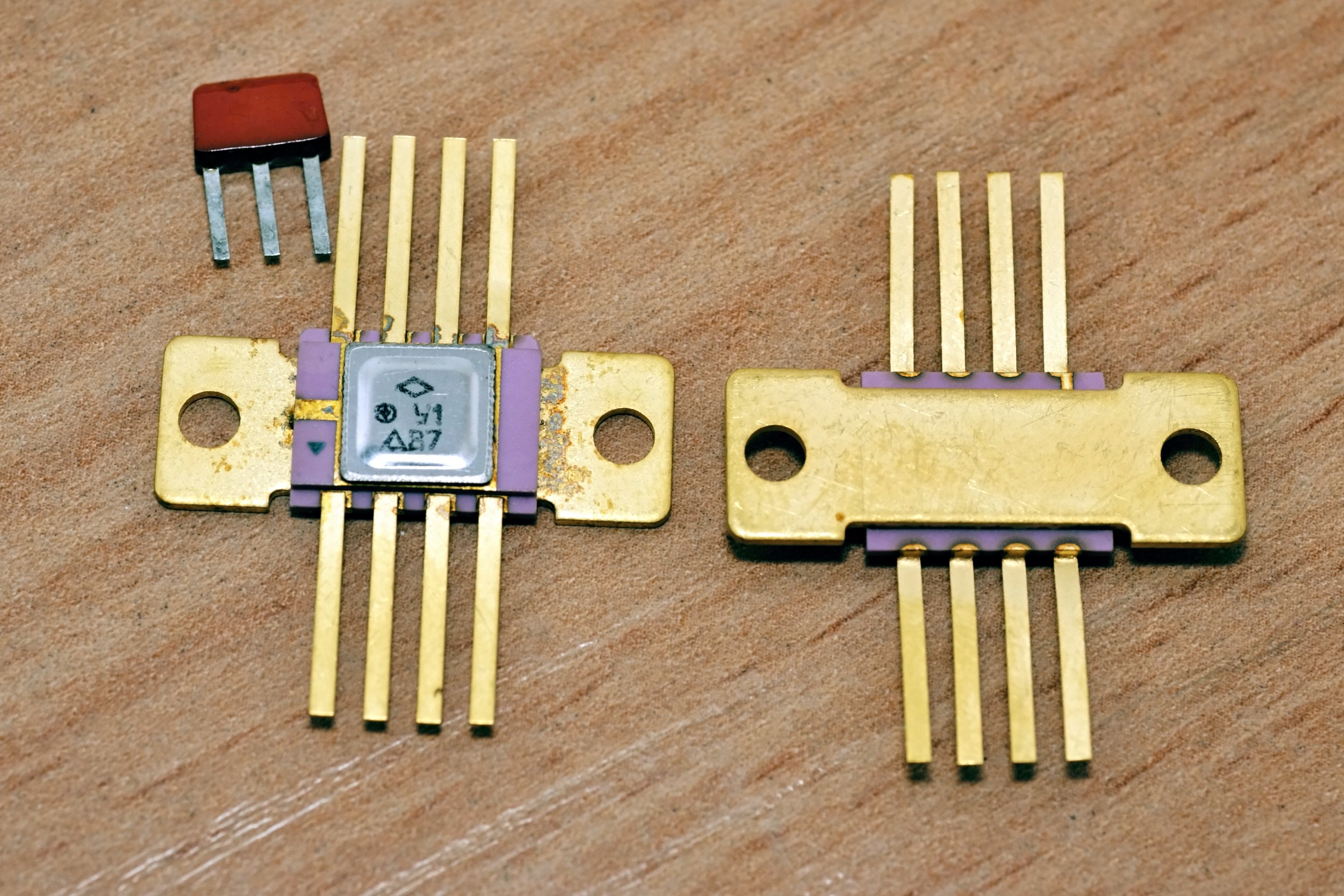

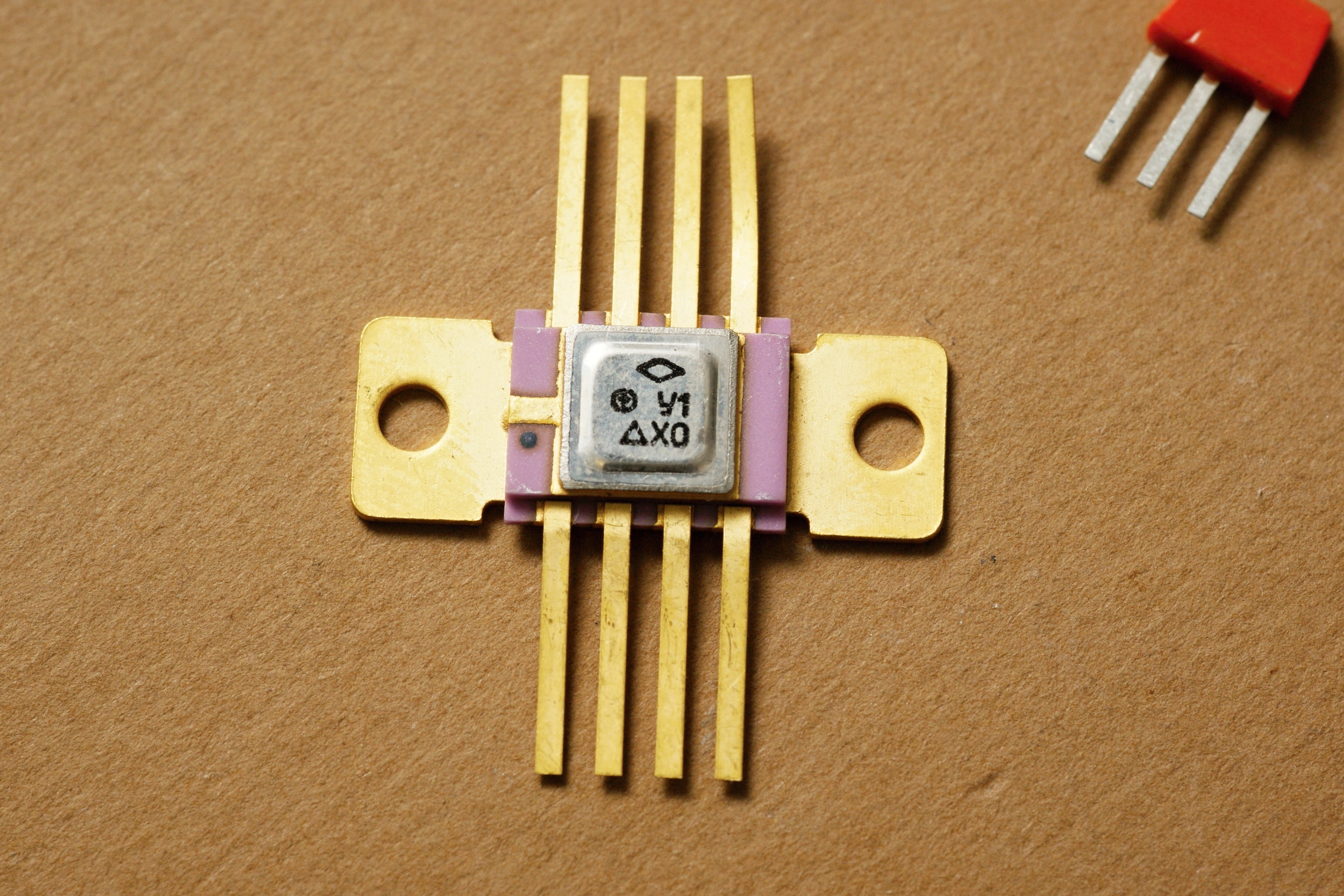

И, внимание, она же, но в другом, достаточно неожиданном для операционника корпусе (вариант 1433УД1) :

Источники:

1. Интегральные микросхемы: Операционные усилители. Обзор - М.: ДОДЭКА, 1994.
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Схемотехника: учебное пособие: в 2-х ч./В.Н. Ашанин, С.Г. Исаев, В.В. Ермаков. - Пенза: Информационно-издательский центр ПГУ, 2007.- Часть 1: Аналоговая схемотехника.
