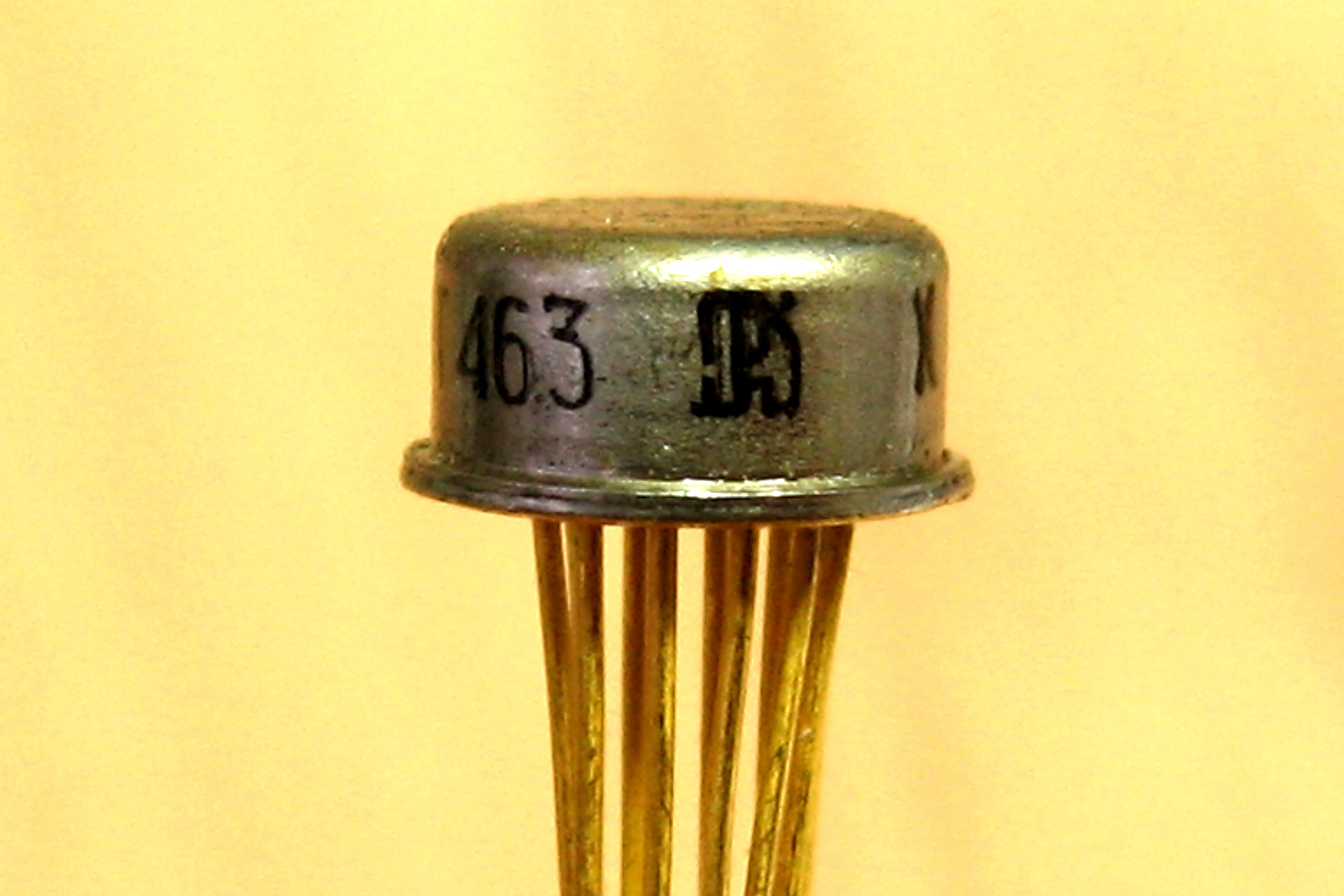

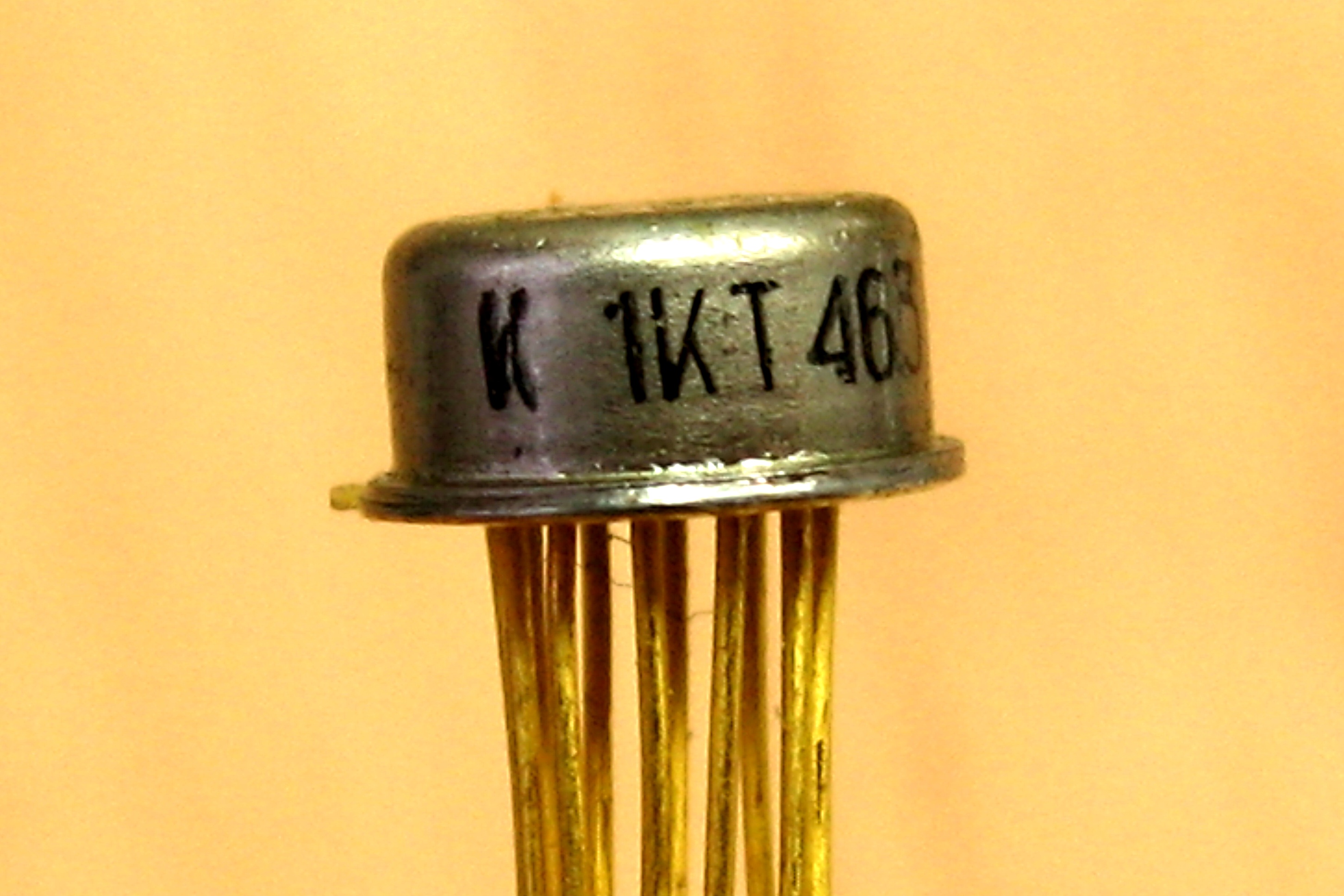

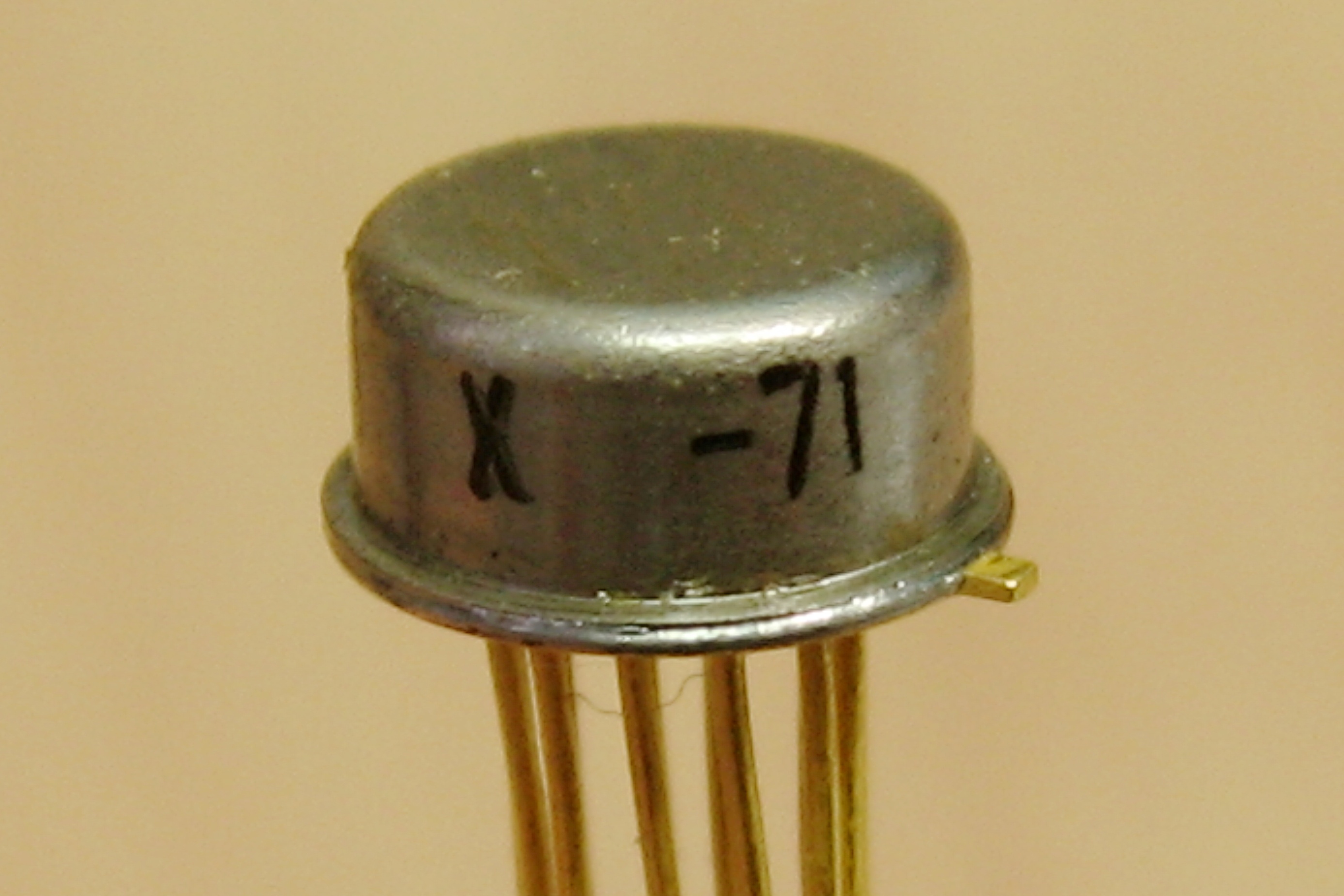

146ая серия

Устройства управления, в основном для ферритовых ЗУ; ОКР "Исполин-2".

Микросхемы выполнены по биполярной технологии с изоляцией p-n переходом. Информационный листок по ранним образцам этой серии.

В истории разработки этой серии пока для меня полной ясности нет. Так, ТУ принадлежат зеленоградскому НИИМЭ "Микрон", но по косвенным данным разработчиком мог быть и Киевский НИИ микроприборов, а иногда встречаются упоминания, что эту тему выполнял зеленоградский НИИ ТТ.

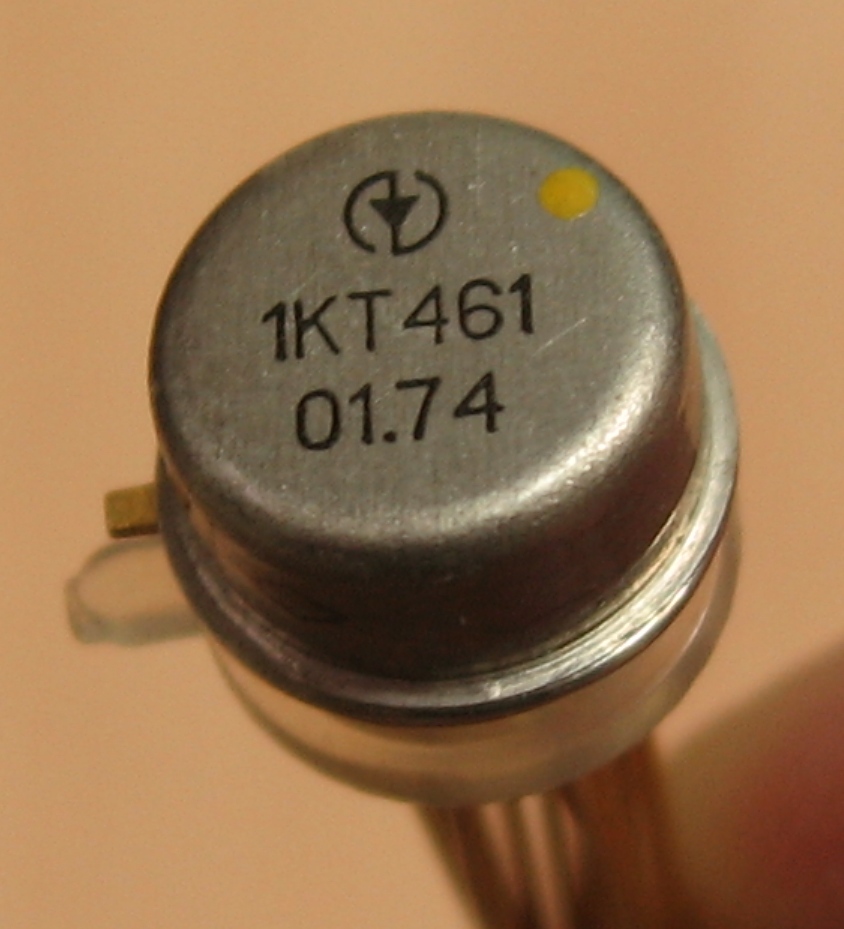

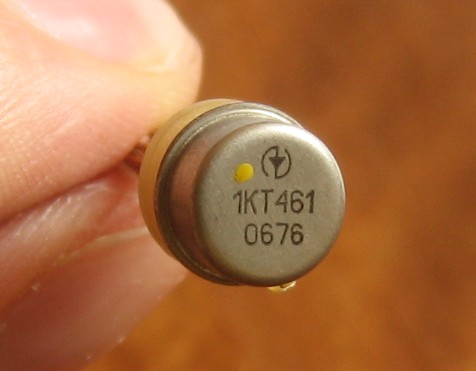

1КТ461, 146АР1

Формирователь разрядных токов.

Справочный лист на нее.

Производитель - "Квазар", г.Киев (Украина).

В дальнейшем была переименована в 146АР1. 146КТ1 (есть и такая микросхема) к ней не имеет никакого отношения.

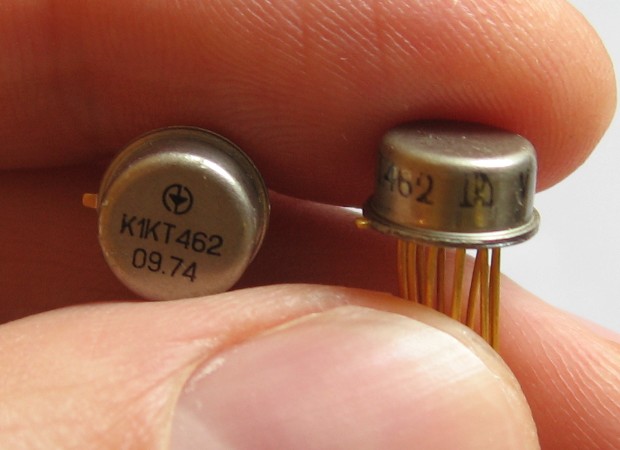

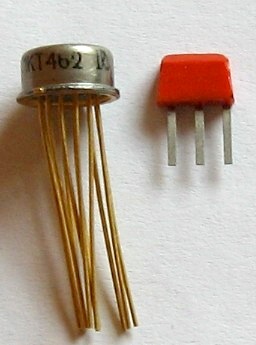

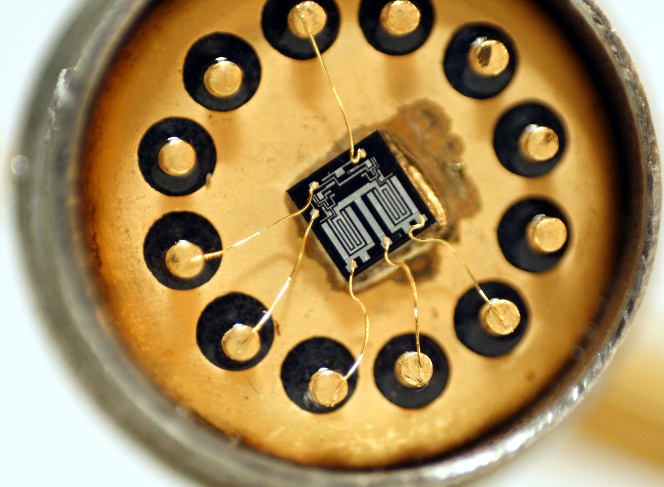

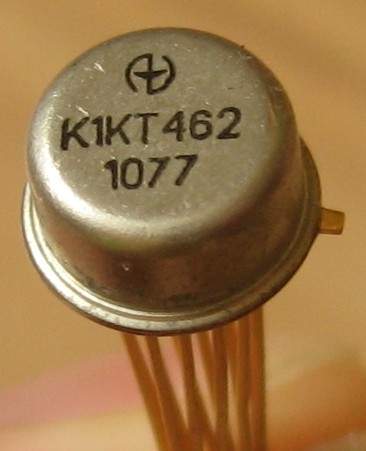

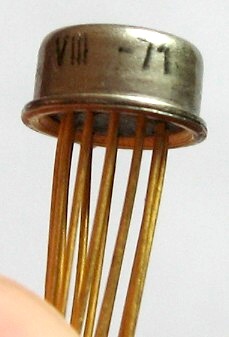

К1КТ462, 146АА2А

Два формирователя втекающих адресных токов. Паспорт (на 1КТ462) и справочный лист на нее.

Производители - украинские предприятия, киевские НИИ МП и завод "Квазар", а также завод "Континент", пгт.Зеленодольск.

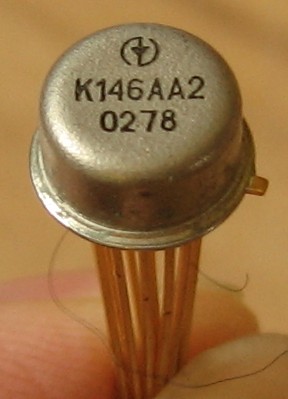

В дальнейшем была переименована в К146АА2. Это объясняет странную нумерацию - К146АА1 (и АА3, АА4) не существует в природе.

Существует и К146КТ2. Но это совсем другая микросхема.

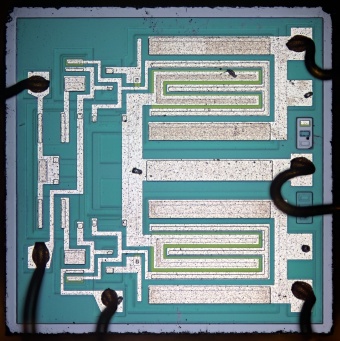

(фото с форума Радиокартинки)

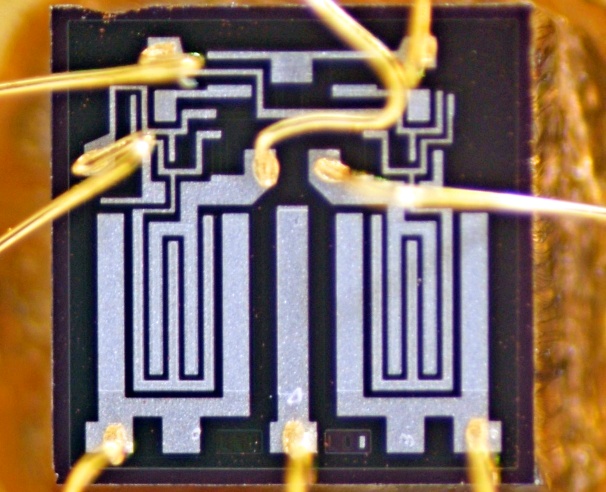

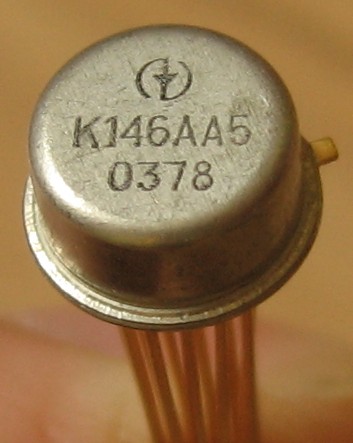

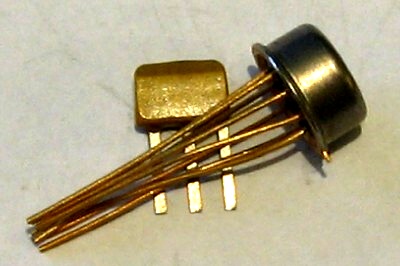

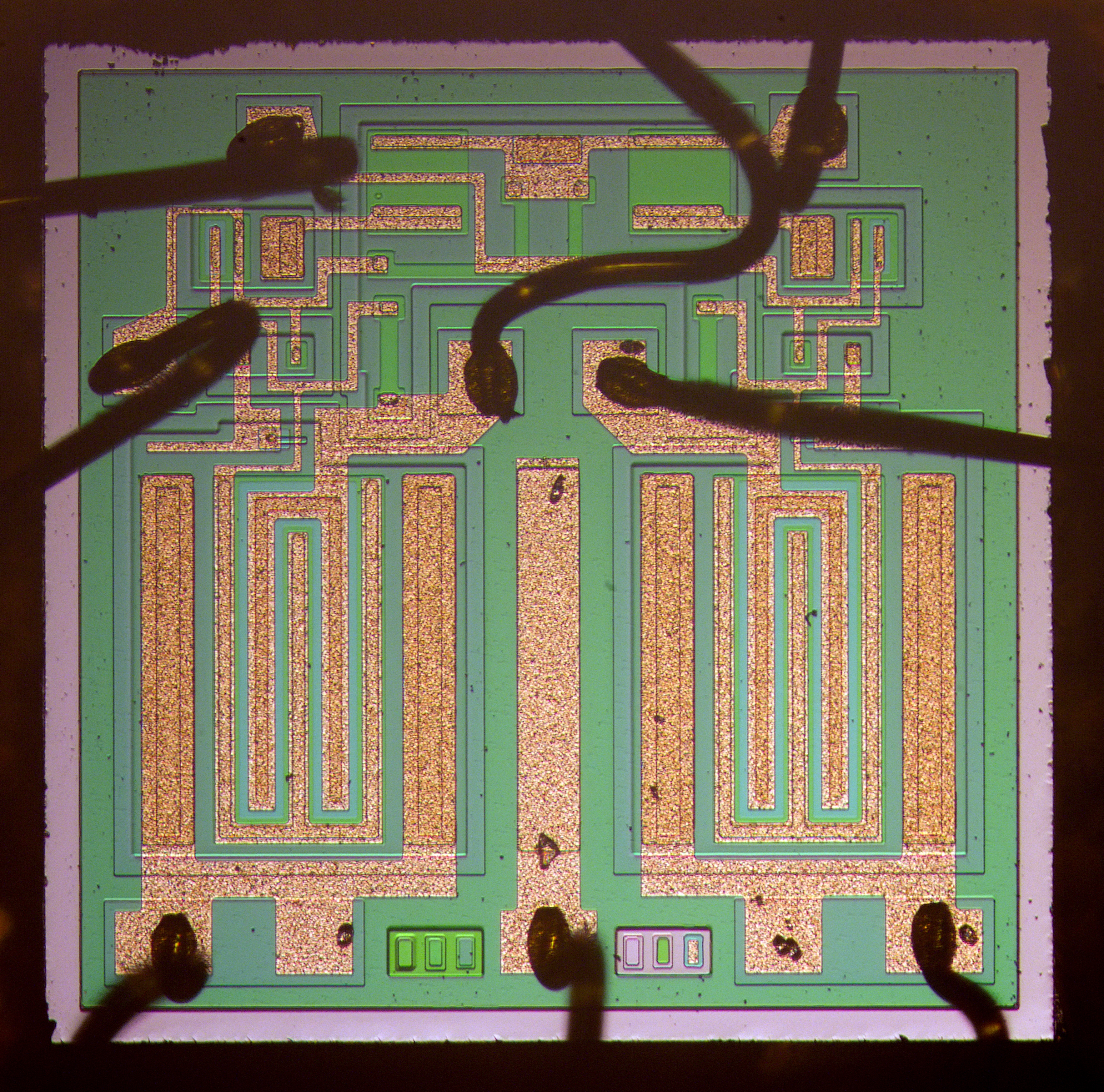

К1КТ465, К146АА5

Два формирователя вытекающих токов. Справочный лист на нее.

Производитель - "Квазар", г.Киев (Украина)

В дальнейшем, аналогично К1КТ462, была переименована в К146АА5.


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

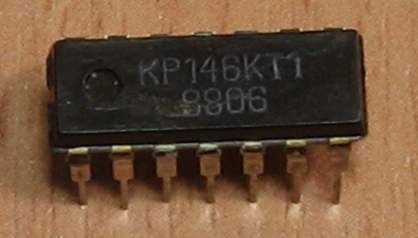

КР146КТ1

Микросхема представляет собой мощный токовый ключ для управления цифро-печатающим устройством. Содержит 30 интегральных элементов.

Корпус типа 201.14-1 (единственная микросхема в пластмассовом корпусе в серии), масса не более 1 г.

Производитель неизвестен.

Электрические параметры

Остаточное напряжение не более 1,3 В
Ток утечки на выходе не более 100 мкА
Прямое падение напряжения не более 1,2 В
Время включения/выключения при Сн= 150 пФ не более 40/400 нс

Назначение выводов

1, 7 — общий; 2 — вход первого ключа; 3 — вход второго ключа; 4 — вход третьего ключа; 5 — вход четвертого ключа; 6 — вход пятого ключа; 9 — выход пятого ключа, 10 — выход четвертого ключа; 11 — выход третьего ключа; 12 — выход второго ключа; 13 — выход первого ключа

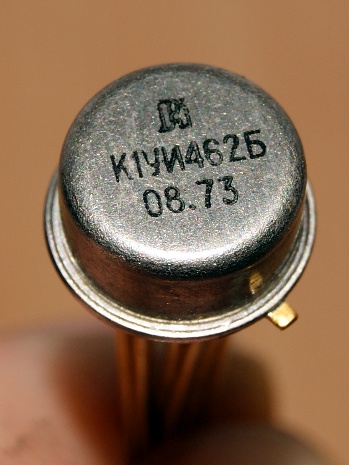

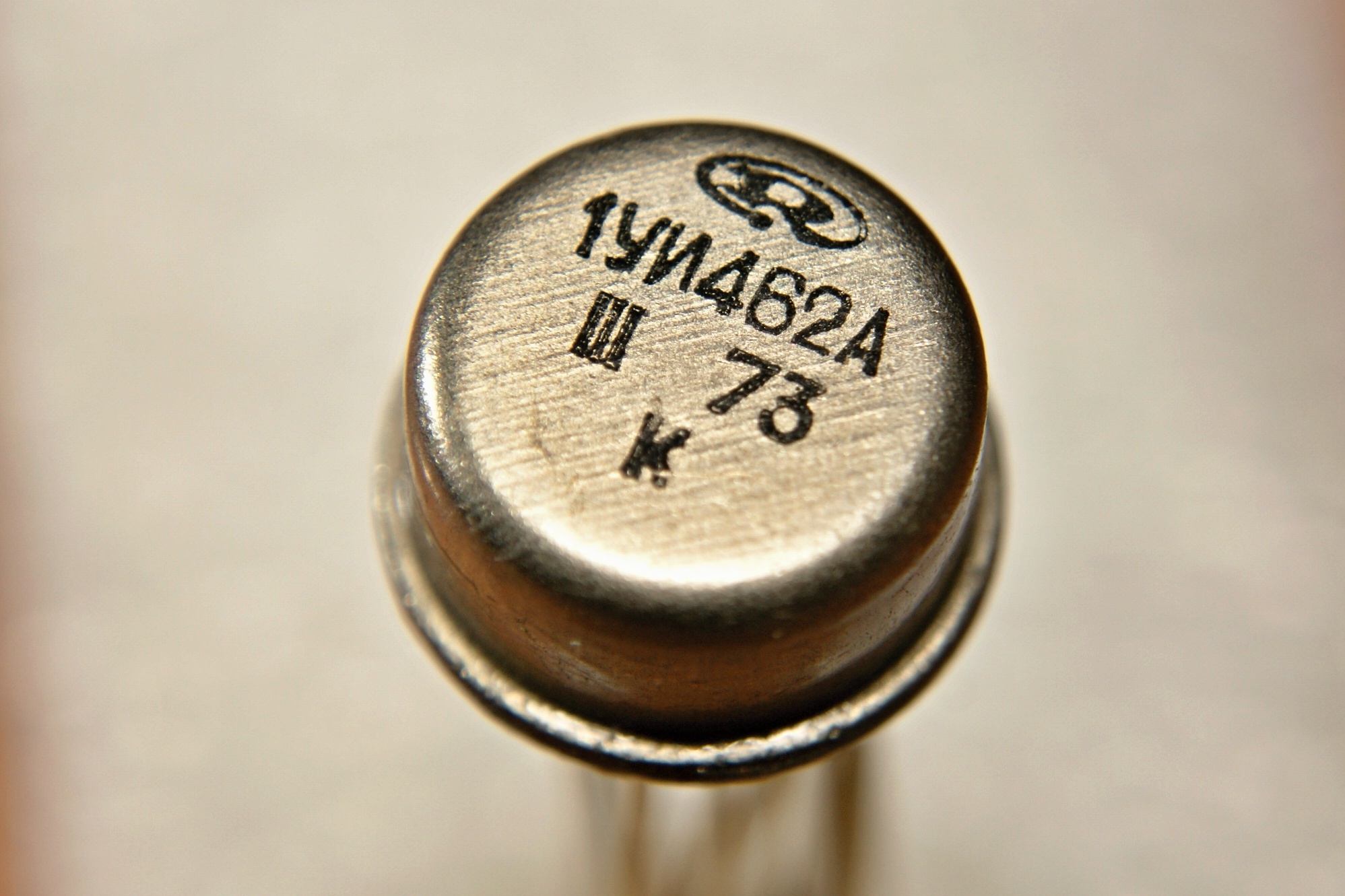

К1УИ462А, К1УИ462Б

Двухполярный усилитель воспроизведения; новое название этой микросхемы - К146УЛ2. Справочный лист на неё.

Производители - киевский НИИМП и Рижский ЗПП (ныне AS "ALFA RPAR").

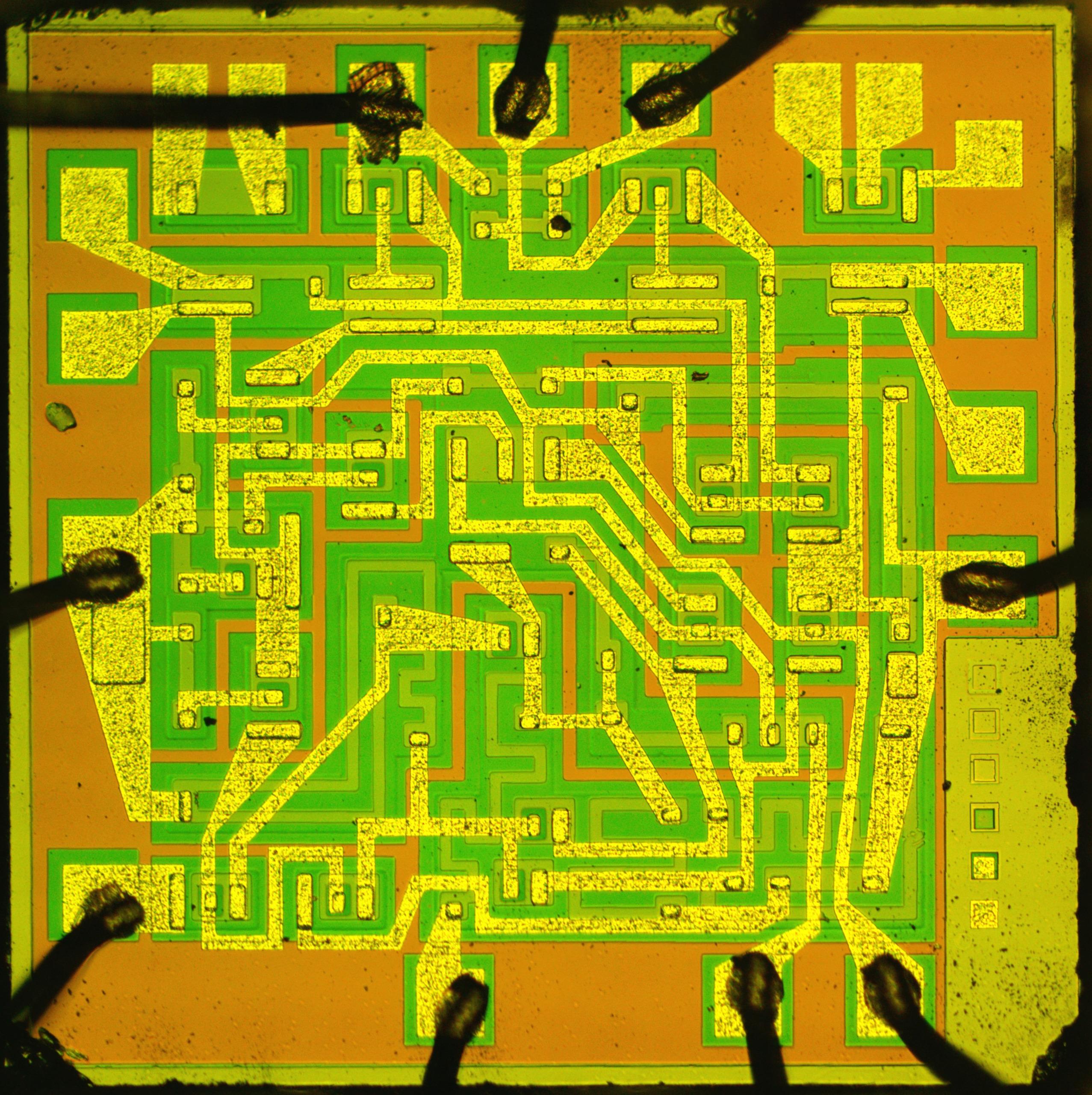

(фото от 1Ж24Б)

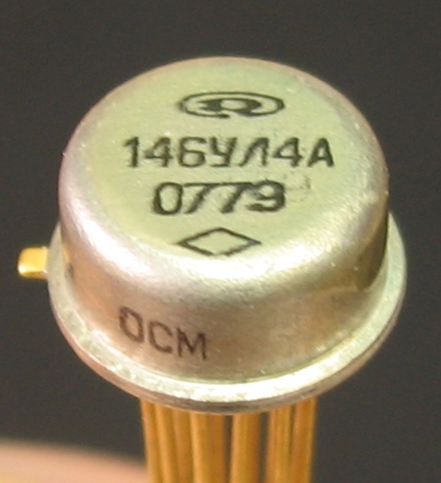

146УЛ4А

Однополярный усилитель воспроизведения.

Производитель - RD Alfa (бывший РЗПП), Рига (Латвия).

Справочный лист и заводской паспорт на неё.

Источники:

1. Каталог интегральных микросхем (дополнение).- Центральное бюро применения. 1971-1972.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
4. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка, 1979.
5. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
6. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
7. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985. К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
