1515ая серия

В серию входят три типа микросхем - цифровых базовых матричных кристаллов, выполненных по КМОП-технологии с поликремниевыми затворами. Они представляют собой "заготовки" для быстрой и (относительно) недорогой разработки нестандартных, специализированных БИС.

Наиболее известна первая микросхема из этой серии - в первую очередь благодаря различным чипам для Спектрум-совместимых персональных компьютеров. Однако, в этой серии были и другие кристаллы.

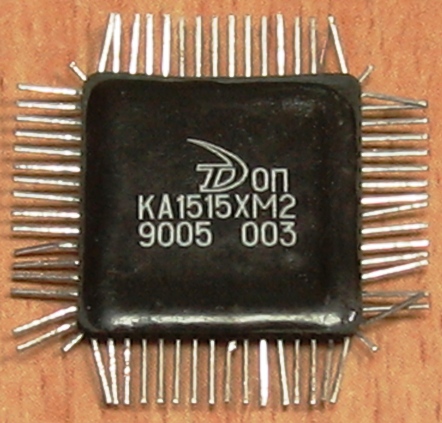

КА1515ХМ2-003

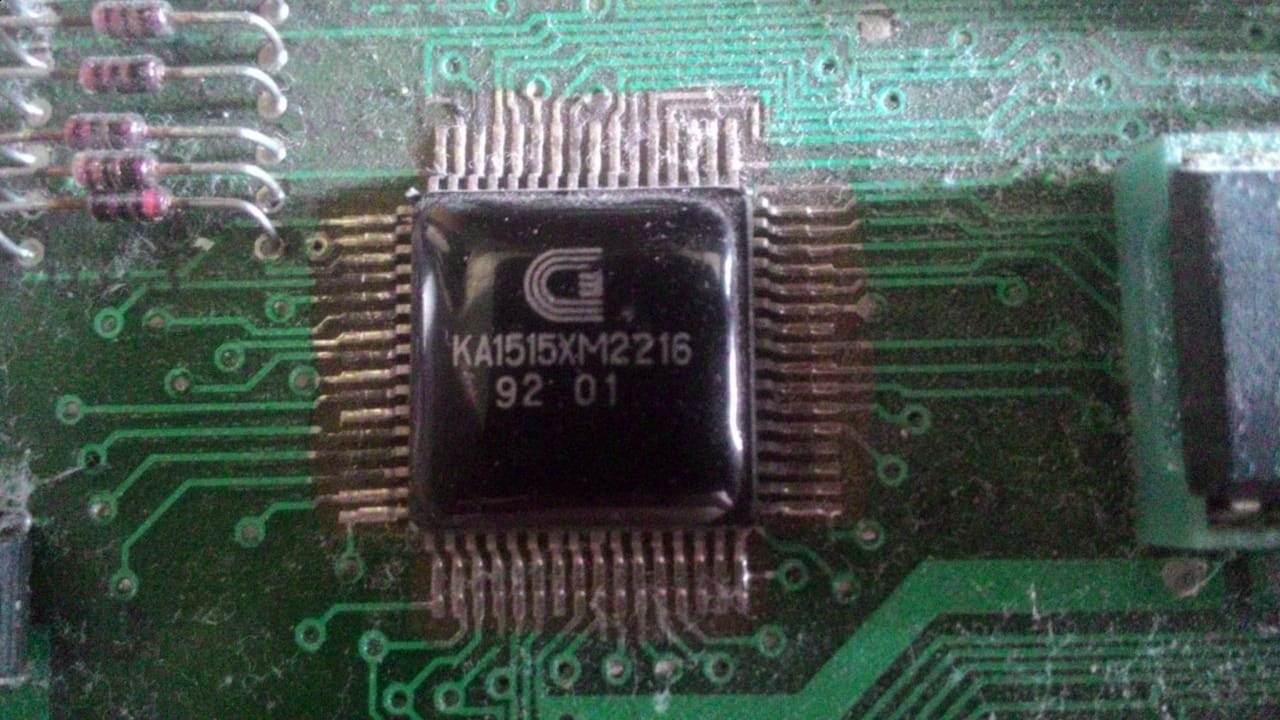

1515ХМ2 - цифровой базовый матричный кристалл - нескоммутированная вентильная матрица, представляющая собой стандартно расположенный на кристалле набор активных и пассивных элементов, соединяемых между собой с помощью одного переменного слоя коммутации. Содержит 23550 интегральных элементов, организованных в 1012 базовых ячеек для реализации логических и триггерных функций и 62 ячейки ввода-вывода.

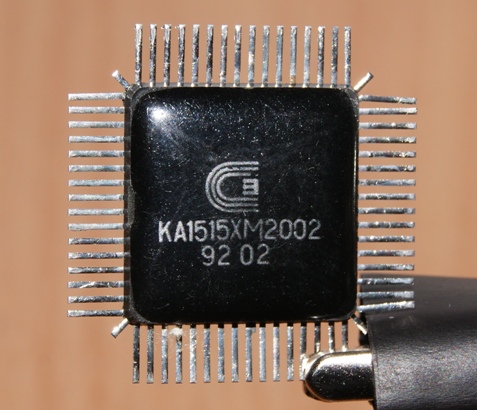

Версия 002 - контроллер ОЗУ центрального процессора учебного компьютера УКНЦ (улучшенная версия КА1515ХМ1-039)

Версия 003 - контроллер управления ОЗУ центрального процессора; также использовалась в модуле RAM-диска 512 Кб.

Производители - "Ангстрем" (Зеленоград) и Солнечногорский электромеханический завод.

Электрические параметры

Напряжение питания +5 В +10%
Выходное напряжение
   низкого уровня - не более 0,5 В
   высокого уровня - не менее 4 В
Ток потребления - не более 1 мА
Ток утечки на входе - не более 10 мкА
Выходной ток в состоянии "выключено" - не более 5 мкА
Допустимое входное напряжение
   низкого уровня - не менее 0,2 В
   высокого уровня - не более 5,5 В
Температура окружающей среды -10...+70°С

Источники:

1. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И.Критенко и др.- М.: Радио и связь, 1994г.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2003
