1519ая серия

В серии одна микросхема:

К1519ХЛ1

Микросхема представляет собой многофункциональную цифровую схему для электронного тахометра и предназначена для обработки информации в составе автомобильного тахометра (применялась в автоиндикаторе "Электроника АИ-01").

Выполнена на основе универсальной вентильной матрицы серии К1801. Содержит 2552 интегральных элемента.

Справочные данные на неё.

Производитель - "Светлана", Санкт-Петербург.

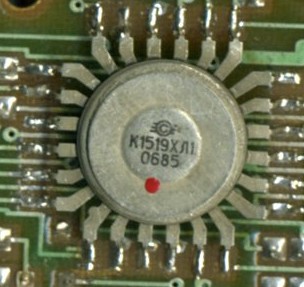

(фото с форума Портативное ретрорадио)

Назначение выводов: 1, 2 — выходы «сканирующий сигнал»; 3 — выход управляющего сигнала к сегменту индикатора; 4 — выход управляющего сигнала звонка; 5, 6, 11 — входы 1, 2, 3 «режим работы тахометра»; 7 — вход датчика верхней «мертвой» точки; 8 — выходной сигнал 2 кГц; 9 — общий; 10 — вход сигнала синхронизации; 12 — входной сигнал от прерывателя; 13, 14 — выходы инвертора 2, 1; 15, 16 — входы инвертора 2, 1; 17...21, 23 — выходы управляющего сигнала к сегментам А, С, Е, F, P, D, G индикатора; 22 — напряжение питания; 24 — выход управляющего сигнала к сегменту В индикатора.

Электрические параметры

Выходное напряжение высокого уровня - не менее 2,8 В
Выходное напряжение низкого уровня - не более 0,4 В
Ток потребления при Uп = 5,5 В - не более 120 мА
Мощность потребления - не более 660 мВт
Напряжение питания +5 В +10%
Ток утечки на входе - не более 1 мкА
Ток утечки на выходе - не более 20 мкА
Частота входного (выходного) сигнала - не менее 250 кГц

Источники:

1. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
