1537ая серия

Серия включает в себя ряд базовых матричных кристаллов, выполненных по технологии КМОП с поликремниевыми затворами и двухслойной металлизированной разводкой. Второе поколение БМК по классификации зеленоградского "Ангстрема".

Б1537ХМ1, Н1537ХМ1

Микросхема представляет собой цифровой базовый матричный кристалл, с повышенной стойкостью к спецфакторам.

   Краткая заводская справка на неё.

   Среднее время задержки 2нс/вентиль, потребляемая мощность 0,75 мкВт/вентиль. Общее количество элементов в схеме - 23000.

   Размер кристалла: 6,8 мм х 6,8 мм
   Длина канала транзистора: 25 мкм
   Общее количество контактных площадок: 64
   Количество функциональных контактных площадок (ячеек типа FC): 64
   Количество переменных слоев коммутации: 3 (два металла и контактные окна)
   Количество базовых ячеек типа F (кол-во вентилей) - 3240 (36 х 90)

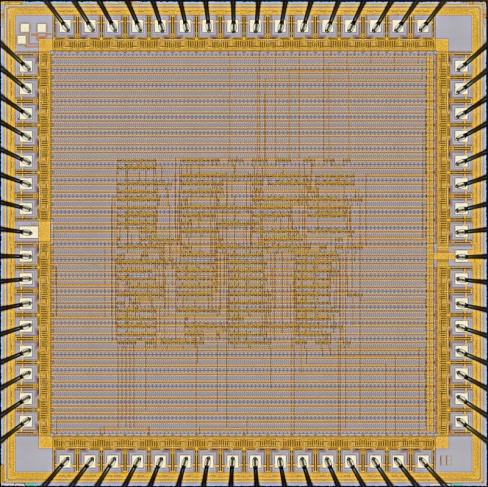

   На матричном поле БМК расположены базовые ячейки типа F для реализации логических и триггерных функций. Ячейки типа F содержат по 4 нескоммутированных транзистора (2-р и 2-n) и расположены регулярным образом в виде матрицы из 36 строк и 90 столбцов. Функциональный элемент занимает одну или несколько последовательно расположенных в строке ячеек типа F.

Библиотека цифровых ячеек включает в себя 51 объект.

Электрические параметры

Номинальное напряжение питания +5 В ±5%
Выходное напряжение низкого уровня при Iвых = 1,6мА - 0,4 В
Выходное напряжение высокого уровня при Iвых = 1,6 мА - 4 В
Входное напряжение низкого уровня 0,5 В
Входное напряжение высокого уровня -0,5 В
Ток потребления 100 мкА
Ток утечки по входу 0,1 мкА
Ток утечки по выходу в третьем состоянии 1 мкА
Максимальная частота входных сигналов (D-триггера в счетном режиме) 40 МГц
Емкость входа/выхода 10 пФ
Температура окружающей среды -10...+70 °С

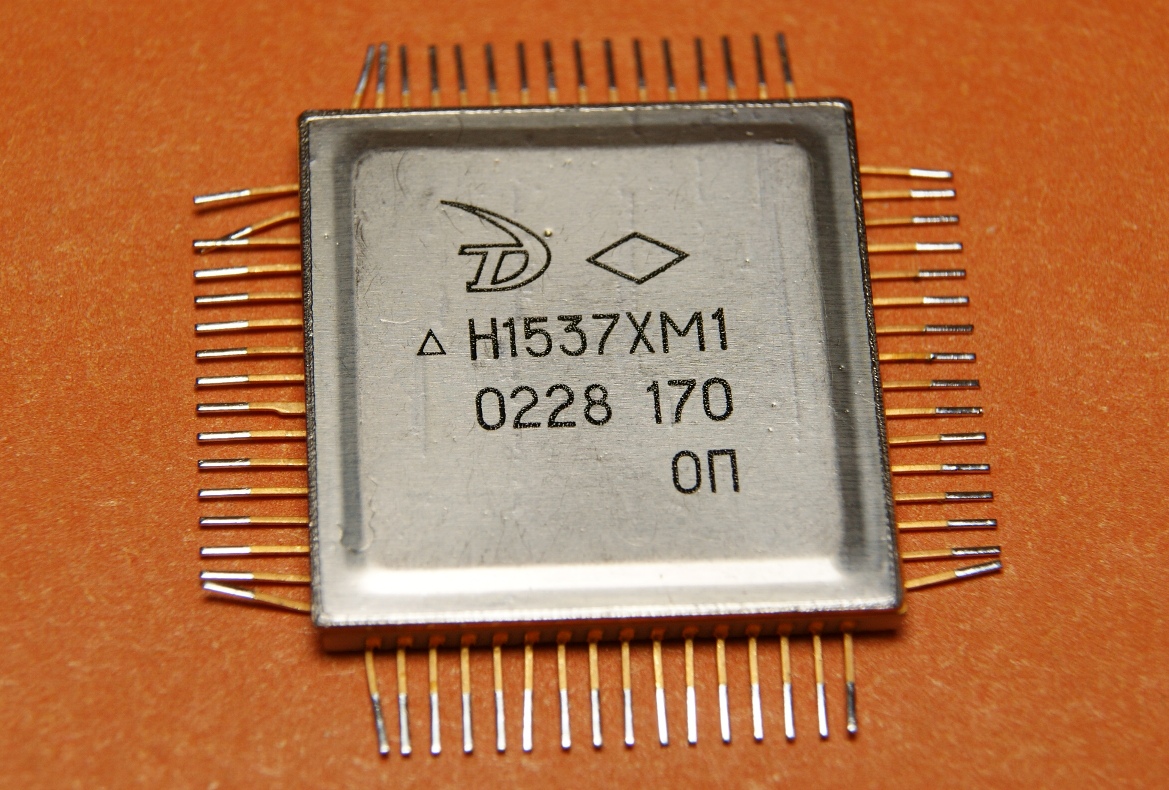

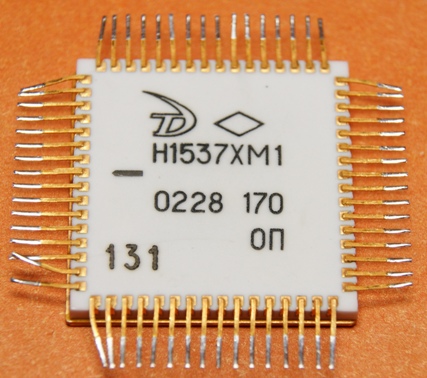

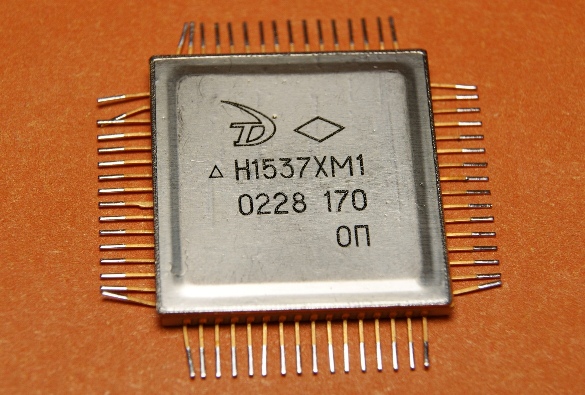

Что за версия 170 - неизвестно...

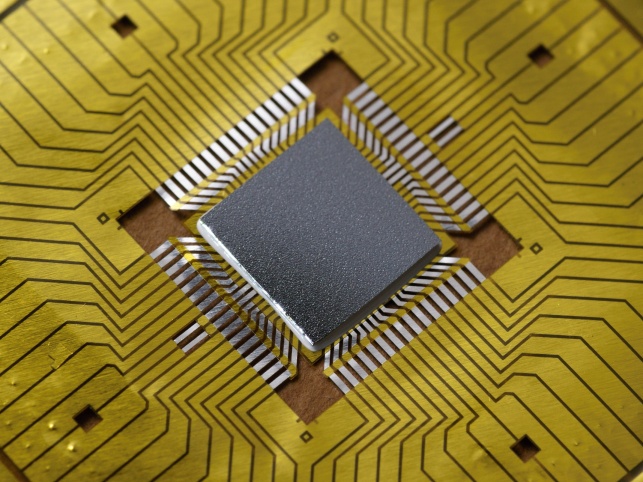

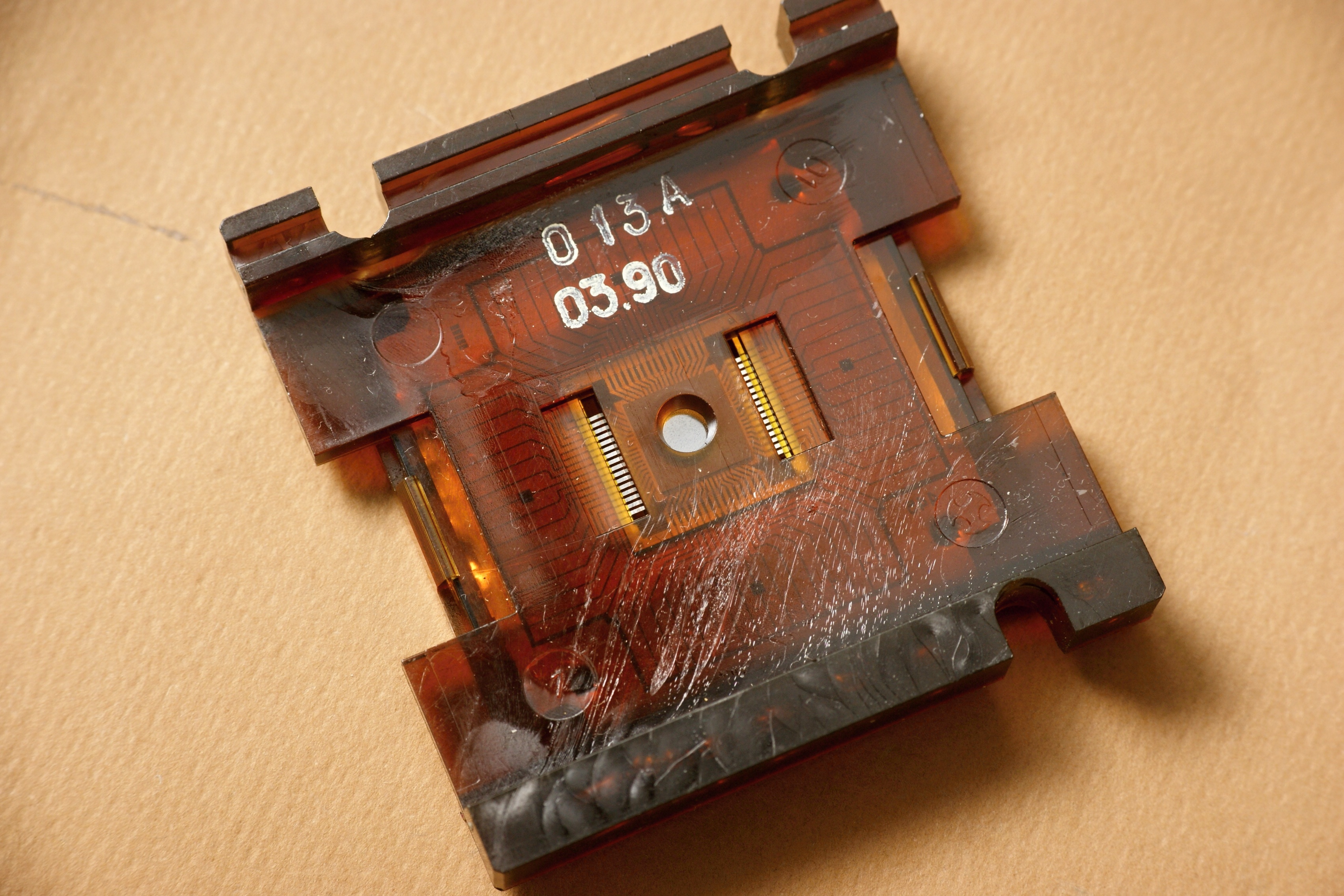

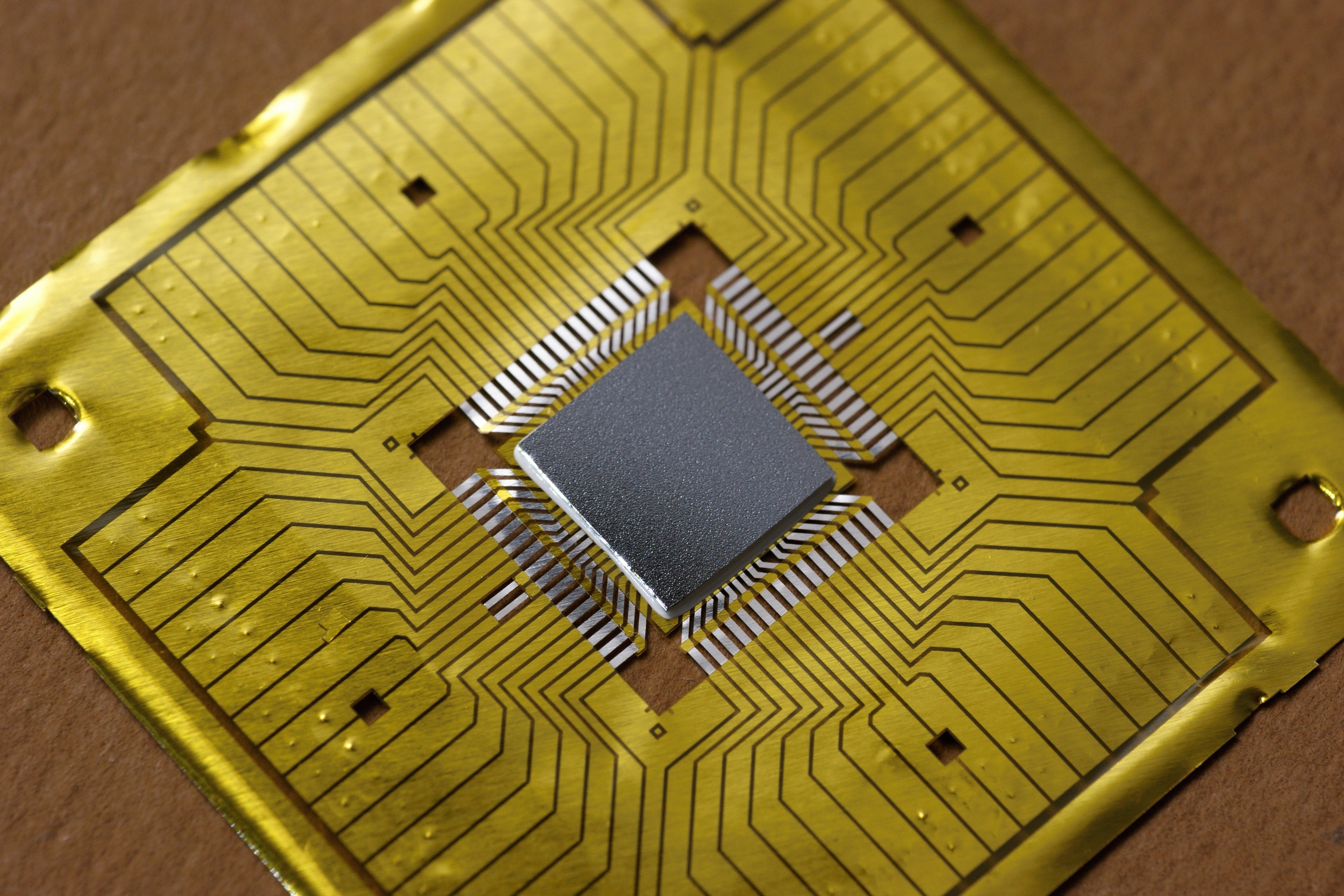

1537ХМ1-013 - БИС согласованного фильтра для процессора сжатия по дальности, из состава аппаратуры синтеза радиолокационных изображений. Разработка велась в рамках создания системы космического радиолокационного землеобзора «Алмаз-1» - НПО «Машиностроение».

Любопытно, что знак изготовителя на упаковке этих микросхем указывает на опытный завод при НИИ Микроприборов, г.Зеленоград (ныне ОАО "Завод Компонент"). По всей вероятности, они брали базовые кристаллы у "Ангстрема" и сами делали трассировку верхних слоёв по разработке заказчика  (НПО "Элас"?).


(фото с форума "Портативного ретрорадио")

Источники:

1. Интегральные микросхемы для бытовой и промышленной аппаратуры. Справочник / под редакцией О.А.Мокрицкого. ТОО "Эри", 1992.
2. Интегральные микросхемы и базовые матричные кристаллы для бытовой и промышленной аппаратуры. Справочник / Е.Г. Горпач, О.А. Мокрицкий, П.Б. Поплевин, А.М. Розенман. Под редакцией Е.Г. Горпача. - М.: ТОО "Фирма Развитие", 1993.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
4. Широ Е.Г. Методы и аппаратура цифрового синтеза высококачественных радиолокационных изображений. Автореферат диссертации по ВАК РФ 05.12.04. Москва, 2001.
5. Ангстрем. Базовые матричные кристаллы. Каталог 2015.
