1573я серия

Более чем загадочная серия. Состоит из единственной микросхемы:

М1573ХМ1, 1573ХМ1

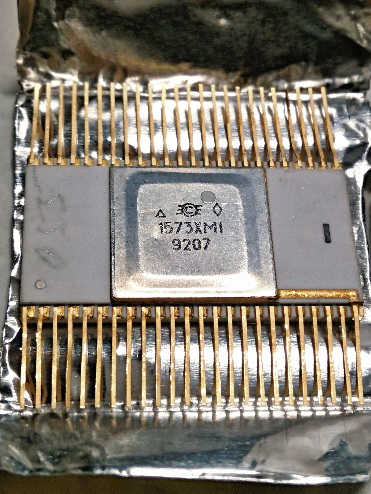

Некая многофункциональная цифровая матрица - КМОП БМК на 640 вентилей. Напряжение питания 5 В, потребляемая мощность 1,5 мВт (?). Что любопытно - выпускалась в разных корпусах.

В известном справочнике "Все отечественные микросхемы" её назначение описано как БМК для "Электроники ССБ Схема-1". Что это за Электроника такая - сокрыто тайной...

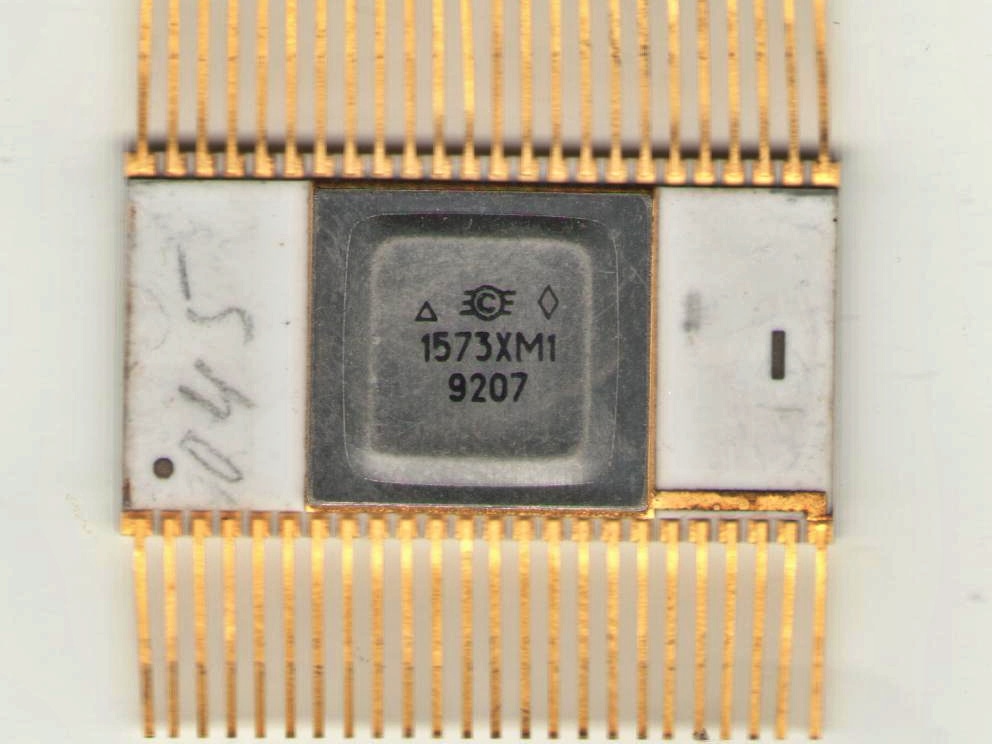

Но, по крайней мере, версия -045 - "схема последовательного интерфейса"; -050 - "диспетчер дисплейной памяти"; -055 - "схема синхронизации и контроля".

Версия "-051" применялась как интерфейс шины МПИ при замене ОЗУ К1809РУ1 (у которой такой контроллер встроенный) на КР537РУ10, в графопостроителе "Электроника МС 6501" и шахматном компьютере "Электроника ИМ-05".

Производитель - "Светлана", Санкт-Петербург.

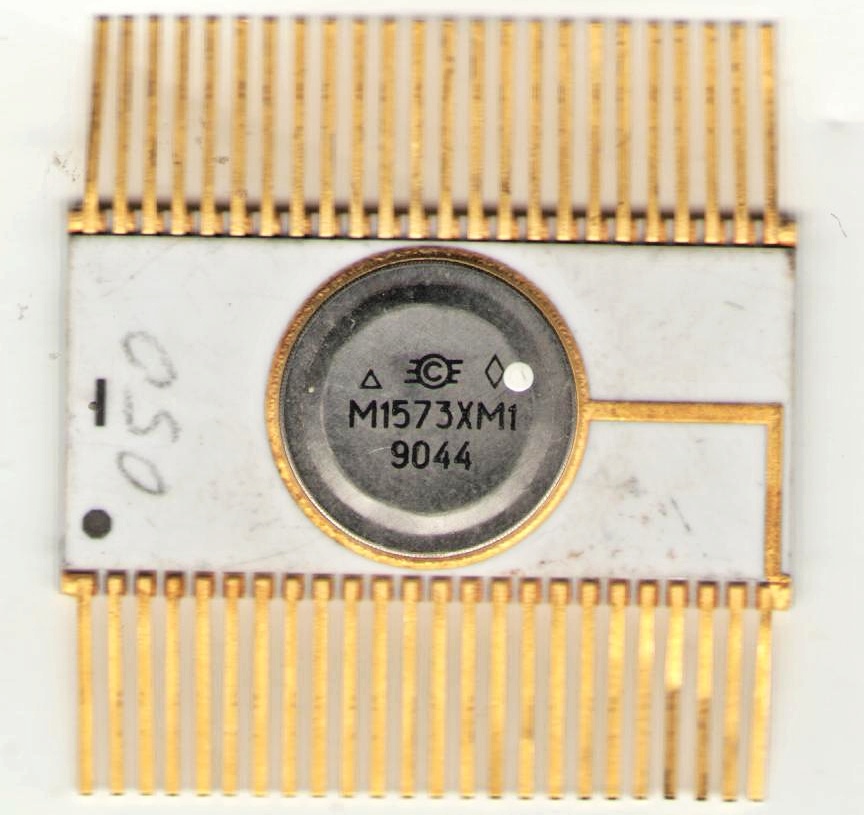

(фото Александра Назаренко)

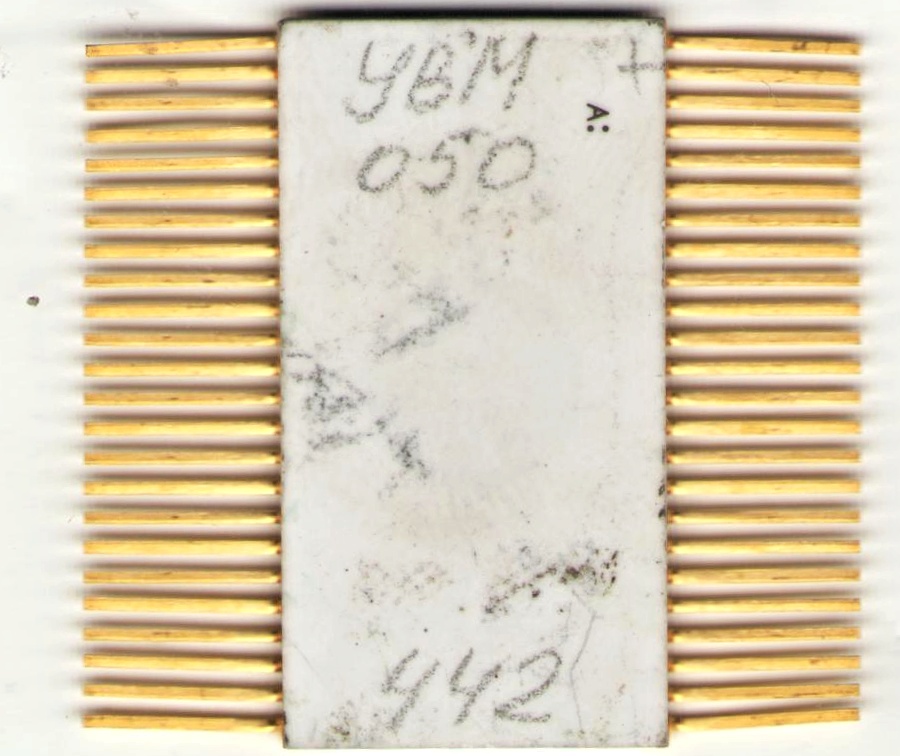

На задней стороне есть некая запись "УВМ", возможно она имеет отношение к назначению микросхемы

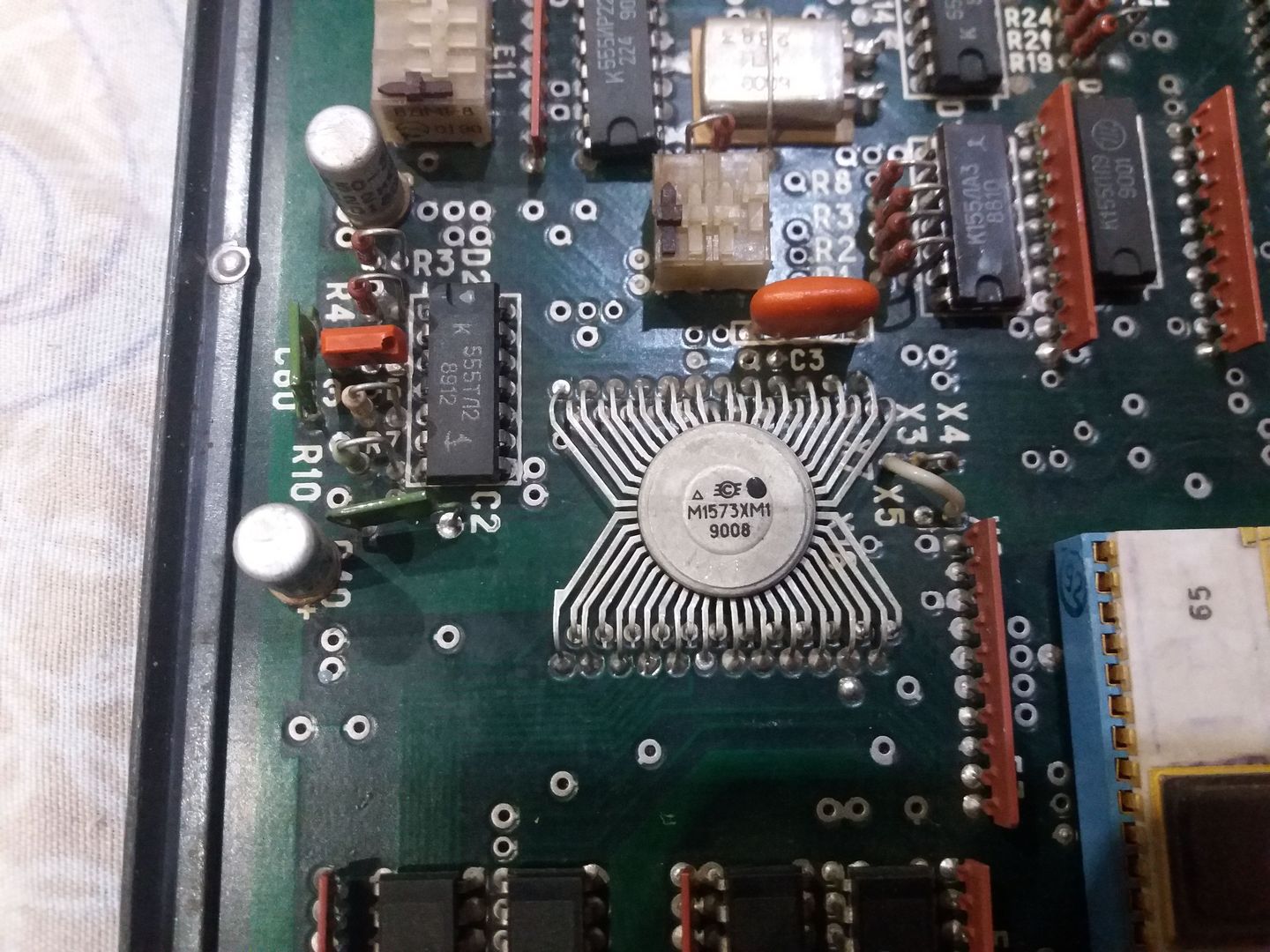

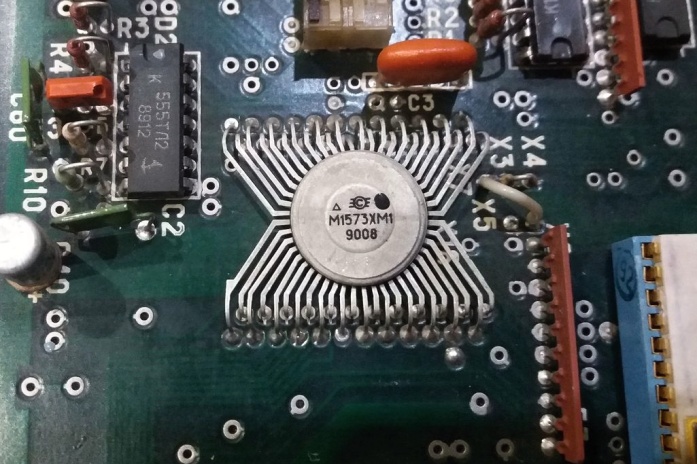

Микросхема одновременно выпускалась и в более архаичном корпусе-"пауке". Вот образец из графопостроителя МК-7010:

микросхема М1573ХМ1
(фото с форума Портативное ретрорадио)

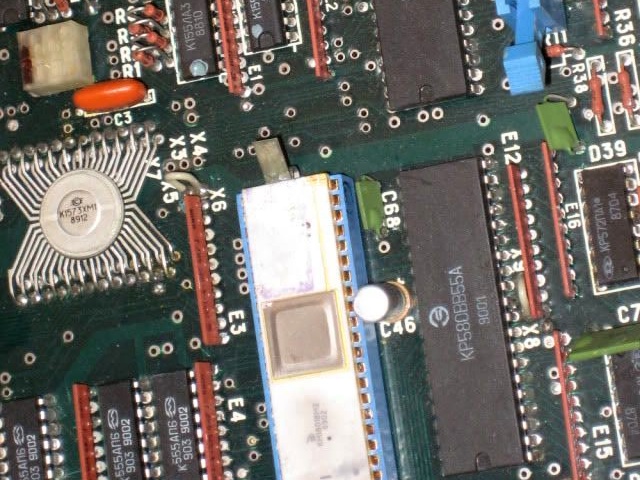

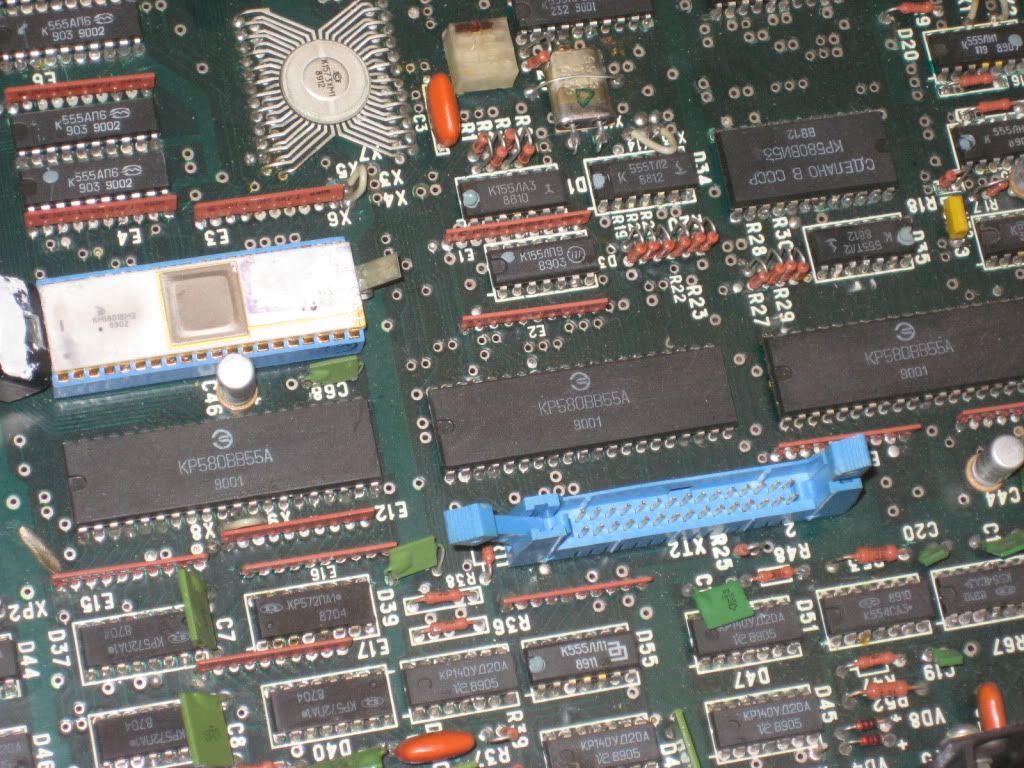

И из графопостроителя МС-6501:

микросхема К1573ХМ1
(фото с форума Полигон Призраков)
