В состав этого микропроцессорного комплекта не входит микросхема центрального процессорного элемента, поэтому он не имеет самостоятельного применения. Выполненные по n-МОП технологии высокой степени интеграции микросхемы дополняют серию К1801, придавая ей новые качества, необходимые для эффективного применения в средствах цифровой автоматики и вычислительной техники.
Производитель - "Светлана", Санкт-Петербург.

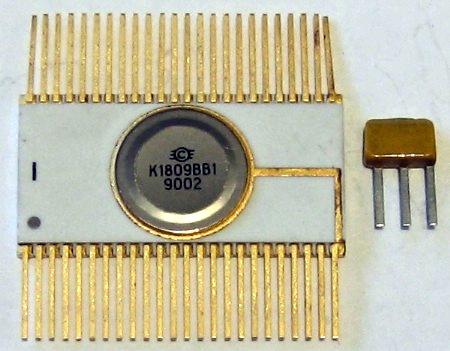

Устройство ввода-вывода - два 8-разрядных параллельных программируемых канала ввода-вывода. Справочный лист и данные из отраслевого каталога на него. Микросхема разработана в ЛКТБ по ОКР "Флокс" (военное исполнение М1809ВВ1 - "Флокс-1"), главный конструктор Вартанов, схемотехник Хмельницкий (Хмельницкая?), тополог Ушаков. |

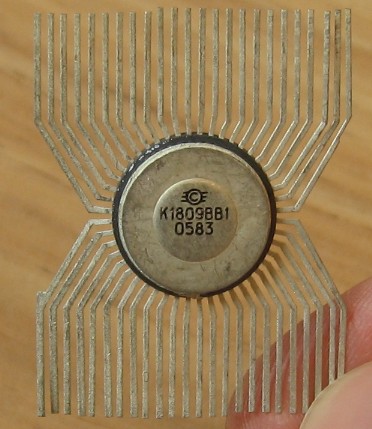

что интересно - ранние варианты выпускались в другом корпусе: |

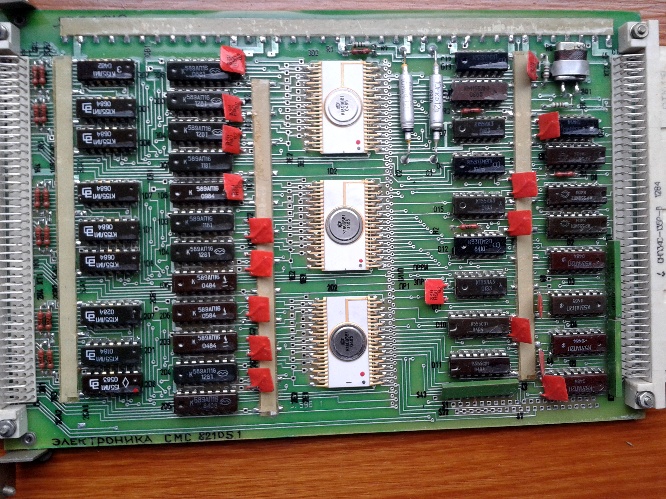

Пример использования таких микросхем - плата от ЭВМ Электроника СМС 82105.1 :
(фото с форума "Портативного ретрорадио")

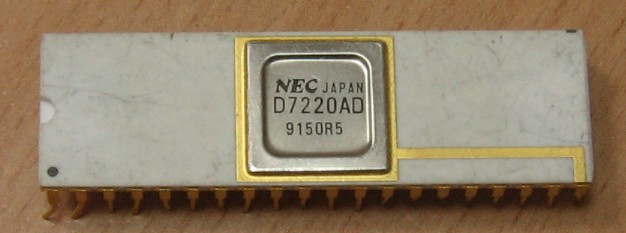

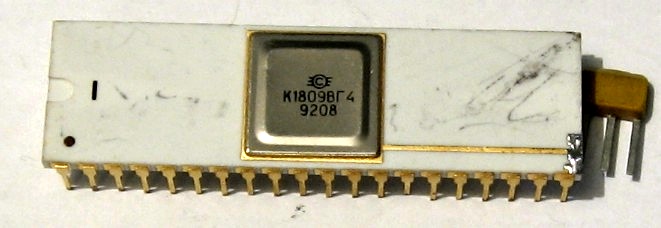

Увы, про неё почти ничего неизвестно, только краткая справка из отраслевого каталога. Это контроллер растрового графического дисплея. Вроде бы аналог uPD7220A.
Микросхема разработана в ЛКТБ по ОКР "Фрезия" (М1809ВГ4 - "Фрезия-1"), главный конструктор Вартанов, схемотехники Блох/Скрыпов, тополог Демина.

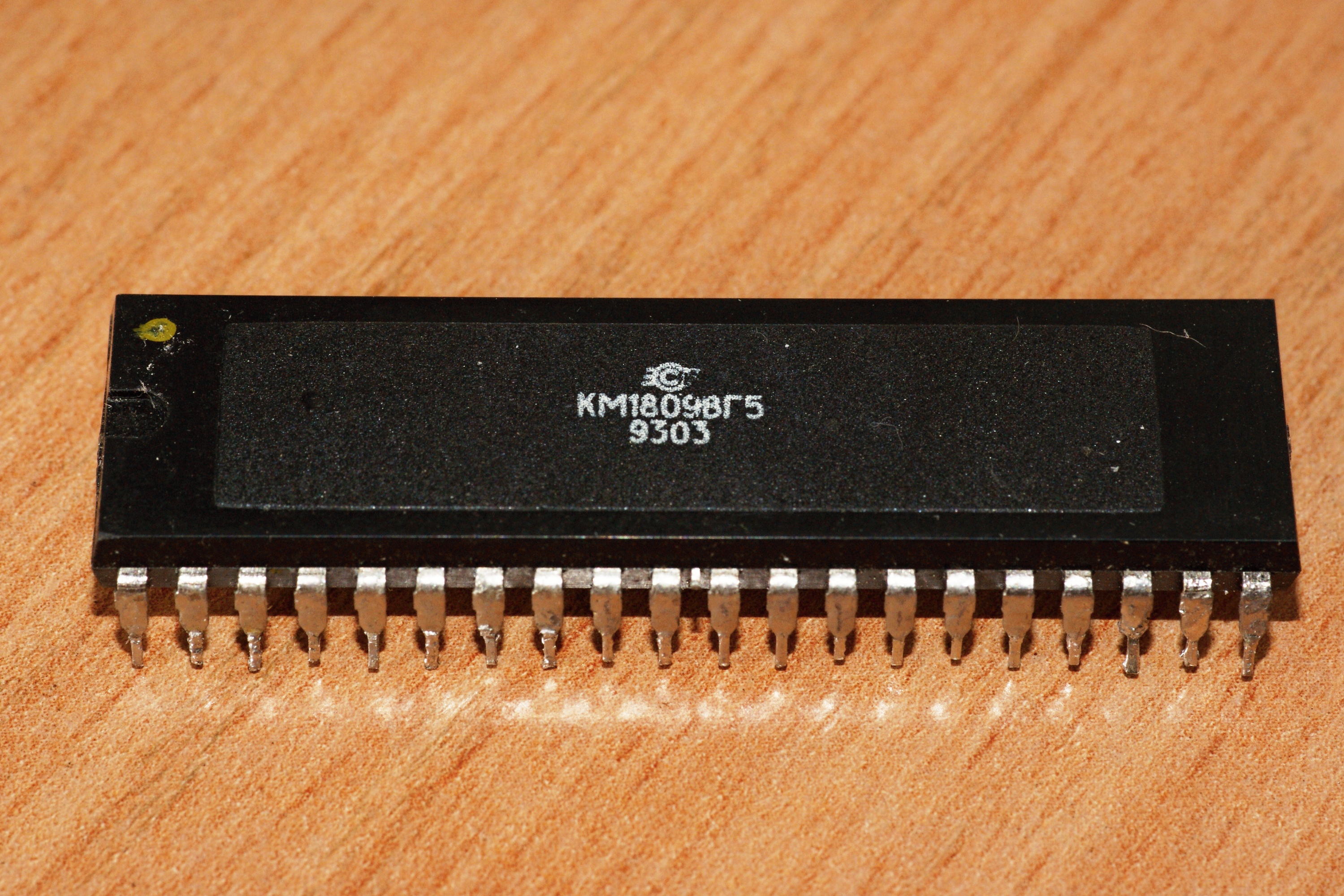

Довольно редкая микросхема из этой серии, многопротокольный связной контроллер (схема последовательного интерфейса), аналог западной SCN2652. Выполнена по технологии n-МОП, по питанию и логическим уровням совместима с ТТЛ. Краткая справка на неё.
Контроллер позволяет подключаться к процессорам с 8ми или 16ти битной шиной и обеспечивает скорость передачи до 2Мбит/с. Микросхема поддерживает последовательные протоколы: битовые - SDLC и его дальнейшее развитие ADCCP и HDLC; байтовые - DDCMP, BISYNC.
Главная "фишка" здесь, конечно в том, что корпус у неё пластмассовый, несмотря на префикс КМ!

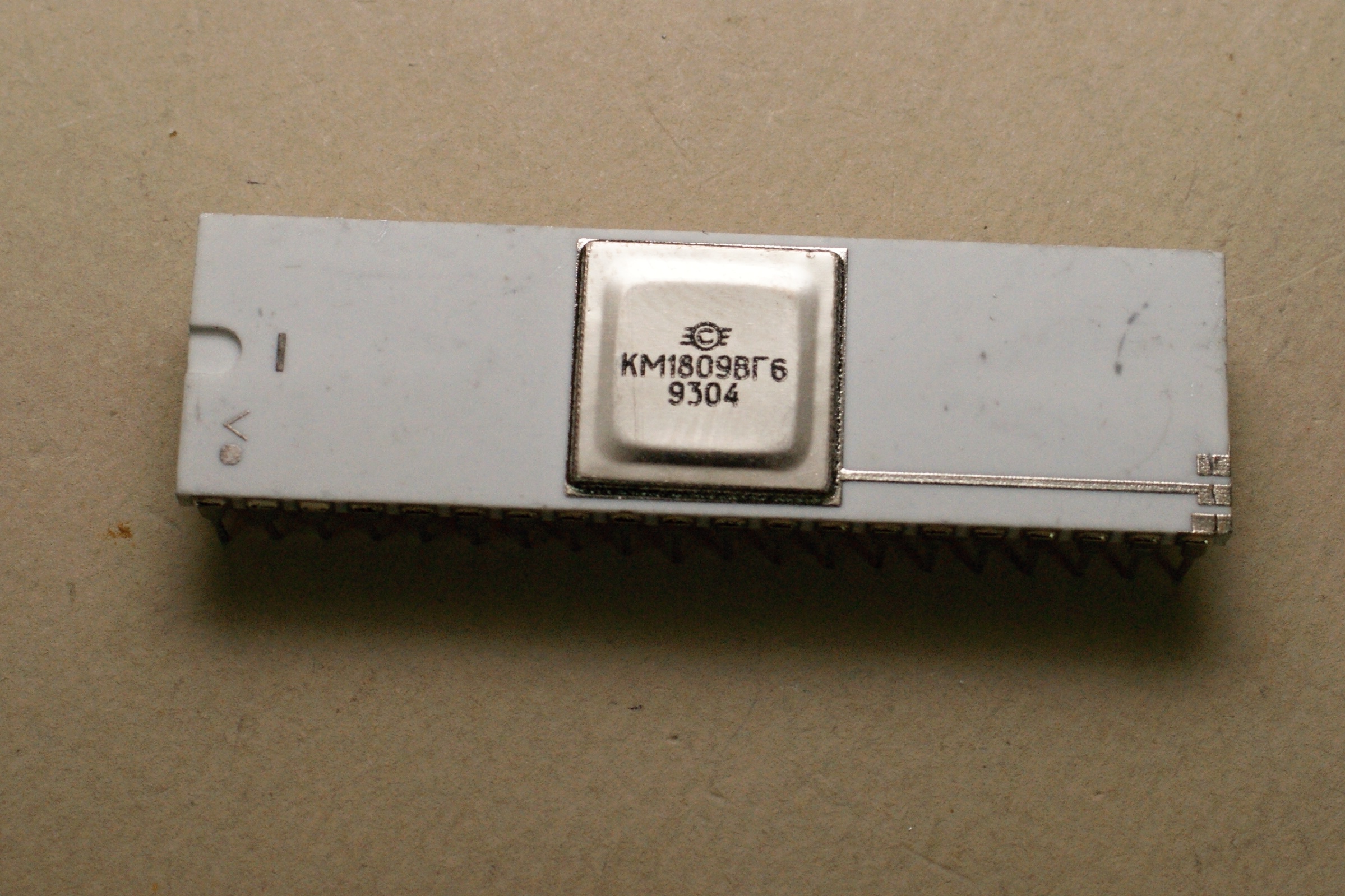

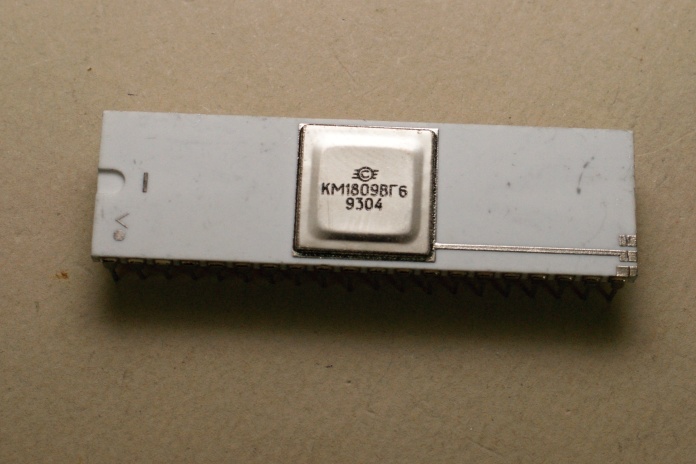

Микросхема контроллера ЭЛТ, аналог западной MC6845. Микросхема имеет двухпортовую архитектуру и могла применяться как для алфавитно-цифровых, так и для графических дисплеев. Краткая справка на неё.
Когда в СССР начался массовый выпуск компьютеров, совместимых с IBM PC, потребность в таком видеоконтроллере была велика. Однако с производством что-то не заладилось, КМ1809ВГ6 была в дефиците, и гораздо чаще в отечественных ПЭВМ можно встретить западные или болгарские микросхемы.

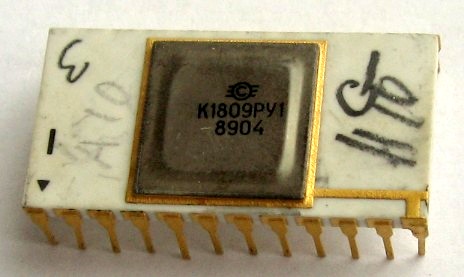

Микросхема
статического ОЗУ 1к*16 с мультиплексированной внешней шиной, содержит 101800 элементов,
технология n-МОП.
Шифр ОКР - "Форель".Микросхема разработана в ЛКТБ, главный конструктор Лашевский, схемотехник Свердлов, тополог Губарева.
Справочный лист на нее, данные из отраслевого каталога и статья из журнала "Микропроцессорные средства и системы".
По типу корпуса и схеме разводки выводов аналогична микросхеме ПЗУ К573РФ3.
Микросхема применялась, в частности, в отечественном шахматном компьютере "Электроника ИМ-01", причём его дефицитность была обусловлена именно этой ОЗУшкой. "Проблема серийного выпуска - ограничение - заключалось в малом количестве БИС СОЗУ К1809РУ1 (собственное производство)." (по информации из группы Виртуальный музей ЛК(Т)Б).
По возможности, производители старались избавиться от использования этой схемы. Так, в контроллере MY для ДВК её заменили на КР537РУ8; в графопостроителе "Электроника МС 6501" и шахматном компьютере "Электроника ИМ-05" - на связку из КР537РУ10 и К1573ХМ1.
Судя по материалам ЛКТБ, разрабатывалась и военная версия, М1809РУ1, по ОКР "Форель-1".

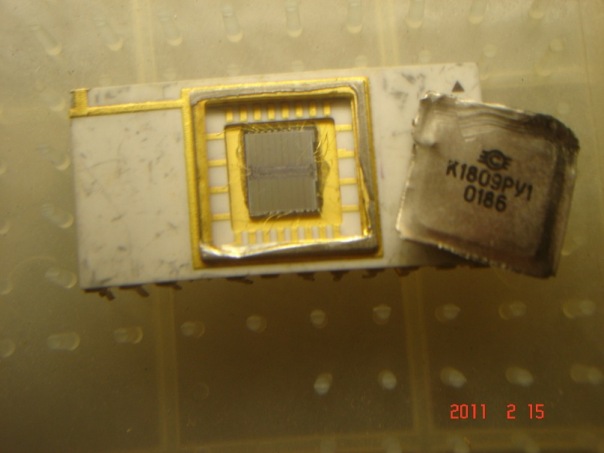

(фото из группы
Виртуальный музей ЛК(Т)Б)
Источники:
1. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
2. Р. А. Лашевский, Э. Э. Тенк, В. С. Хорин. Однокристальное статическое ОЗУ со
встроенным интерфейсом. - Микропроцессорные средства и системы, №2, 1984.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Микропроцессоры и микропроцессорные комплекты интегральных
микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В.
А. Шахнова. - М.: Радио и связь, 1988
5. Микропроцессоры, микроЭВМ и их применения для автоматизации машин, оборудования и приборов: Учеб. пособие для автотрансп. техн./Г. А. Костикова, Е. Р. Кочанова, С. В. Праг и др.; Под ред. Г. А. Костиковой. - М. Высш. шк., 1988
6. Каталог интегральных микросхем. Дополнение № 2 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
7. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления.
- ЦКБ "Дейтон", редакция 1990г.
8. Микропроцессорные автоматические системы регулирования. Основы теории и элементы: Учеб. пособие / В. В. Солодовников, В. Г. Коньков, В. А. Суханов, О. В. Шевяков; Под ред. В. В. Солодовникова. - М.: Высш. шк., 1991.
9. Мячев А. А., Степанов В. Н. Персональные ЭВМ и микроЭВМ. Основы организации: Справочник/Под ред. А. А. Мячева. - М.: Радио и связь, 1991
10. Микросхемы интегральные серии КС1590...КА1843. - СПб.: Издательство РНИИ "Электронстандарт", 1993.
11. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. -
М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199).
15. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
