1582ая серия

Довольно странная серия. Наиболее известная микросхема в ней, еще с начала 90-х - КМ1582ВМ2. Кто выпускал её - неизвестно. Также в 90-х появились 1582ВЖх, которые значительно отличаются от этого процессора. Единственное, что их объединяет - они все представляют собой БМК.

А ведь есть еще 1582ИП1...

(КМ)1582ВЖ2


(фото с форума Портативное ретрорадио)

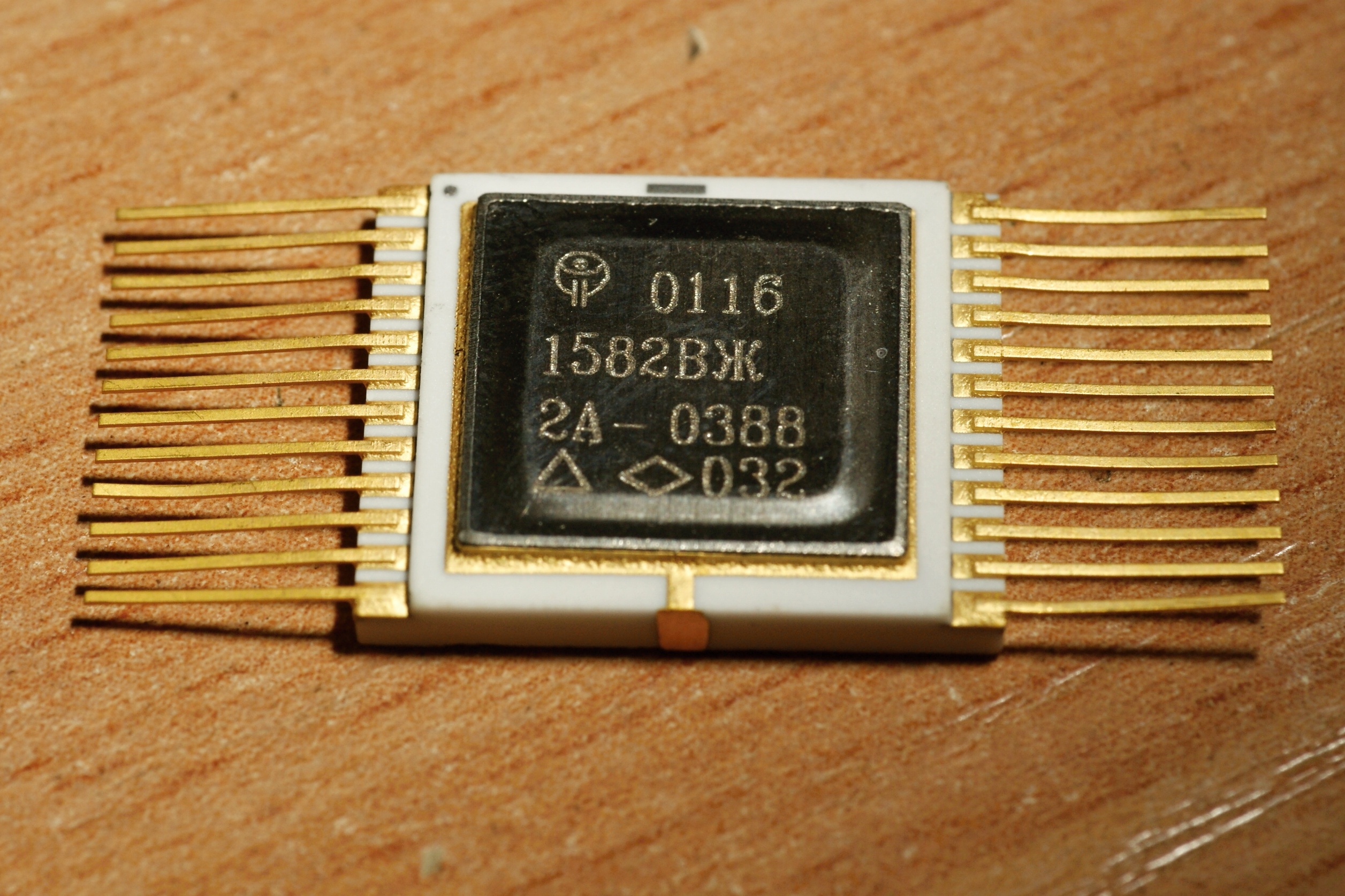

1582ВЖ2 - КМОП БМК на 1695 ячеек. Размер кристалла 6х6 мм, размер каждой ячейки 324х60 мкм.

Производитель - НПО "Физика", г.Москва.

Электрические параметры

Максимальная тактовая частота - 15 МГц
Среднее время задержки
    для внутренних элементов - 4 нс
    для буферных элементов - 30 нс
Напряжение питания +5 В
Ток потребления 50 мкА

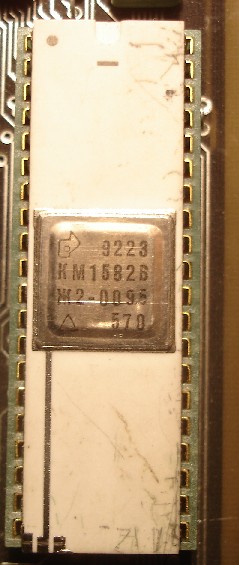

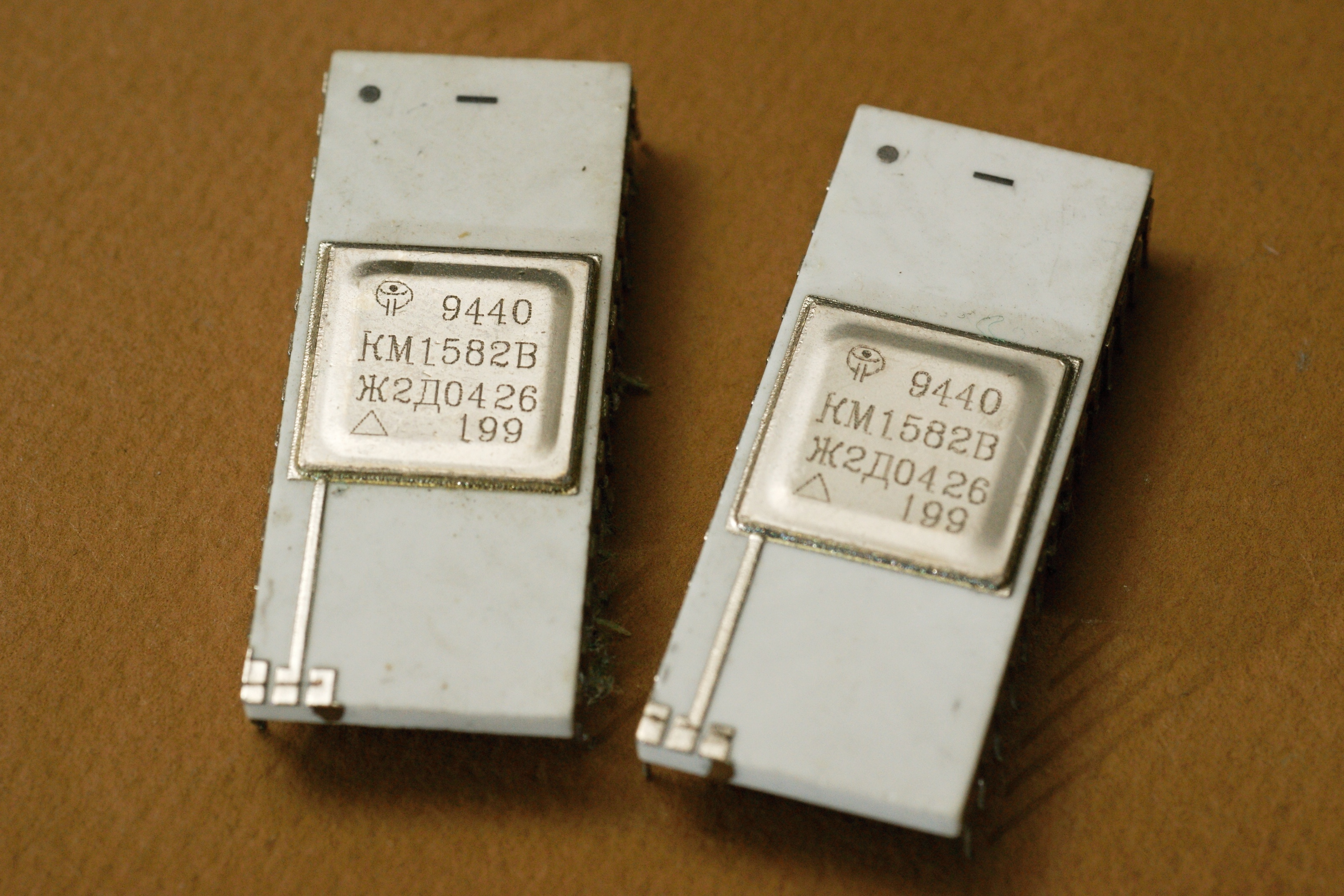

Назначение прошивки 0095 - контроллер для ПЭВМ ЕС1840, применялась в контроллере жесткого диска ЕС1851.Е015; 0426 применялась в системе передачи данных ИКМ-30-5, а именно - в блоке ОПМ-11 (Оборудование Первичного Мультиплексора); назначение прошивки 0388 неизвестно.

Ранние выпуски микросхем 1582ВЖ2хх назывались 4.601ВЖ2хх; и у меня таки есть образец этой микросхемы из тех, старых.


(фото Дмитрия aka KALDYH)

Н1582ВЖ3В-0237

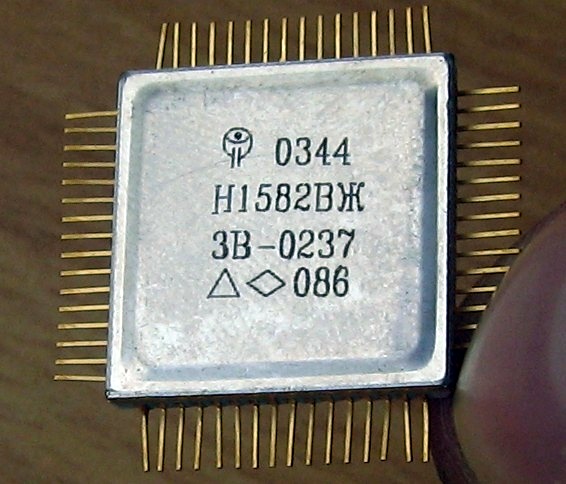

Микросхема представляет собой КМОП БМК на 3213 ячеек. Версия 0237 - терминал мультиплексного канала, предназначенный для реализации функций "контроллер", "оконечное устройство", "монитор (адресный)" мультиплексного канала информационного обмена (МКИО) по ГОСТ 26765.52-87.
Терминал реализует все 10 форматов сообщений, обрабатывает все команды управления, функционирует в составе микропроцессорных систем как программируемый контроллер ввода/вывода, управляется с помощью четырех регистров, имеет два вектора прерывания и один канал прямого доступа к памяти. Адреса - сменные по группам, всего - 8 групп. Интерфейс абонента - системный канал микропроцессора 1806ВМ2 (МПИ). Ссылка на техническое описание от производителя (НПО "Физика", г.Москва).

КМ1582ВМ2

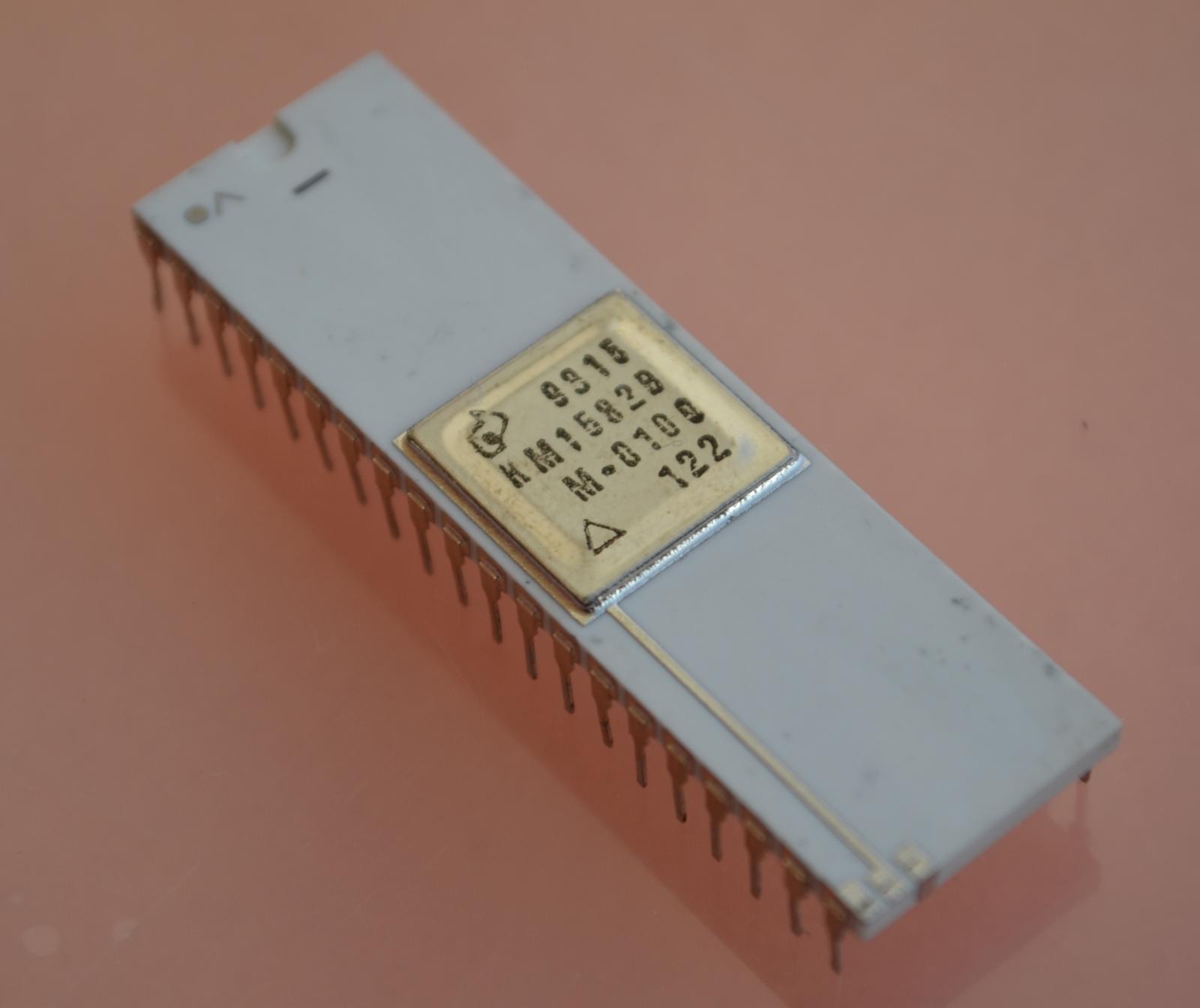

Это КМОП аналог весьма популярного в своё время микропроцессора Z-80CPU.

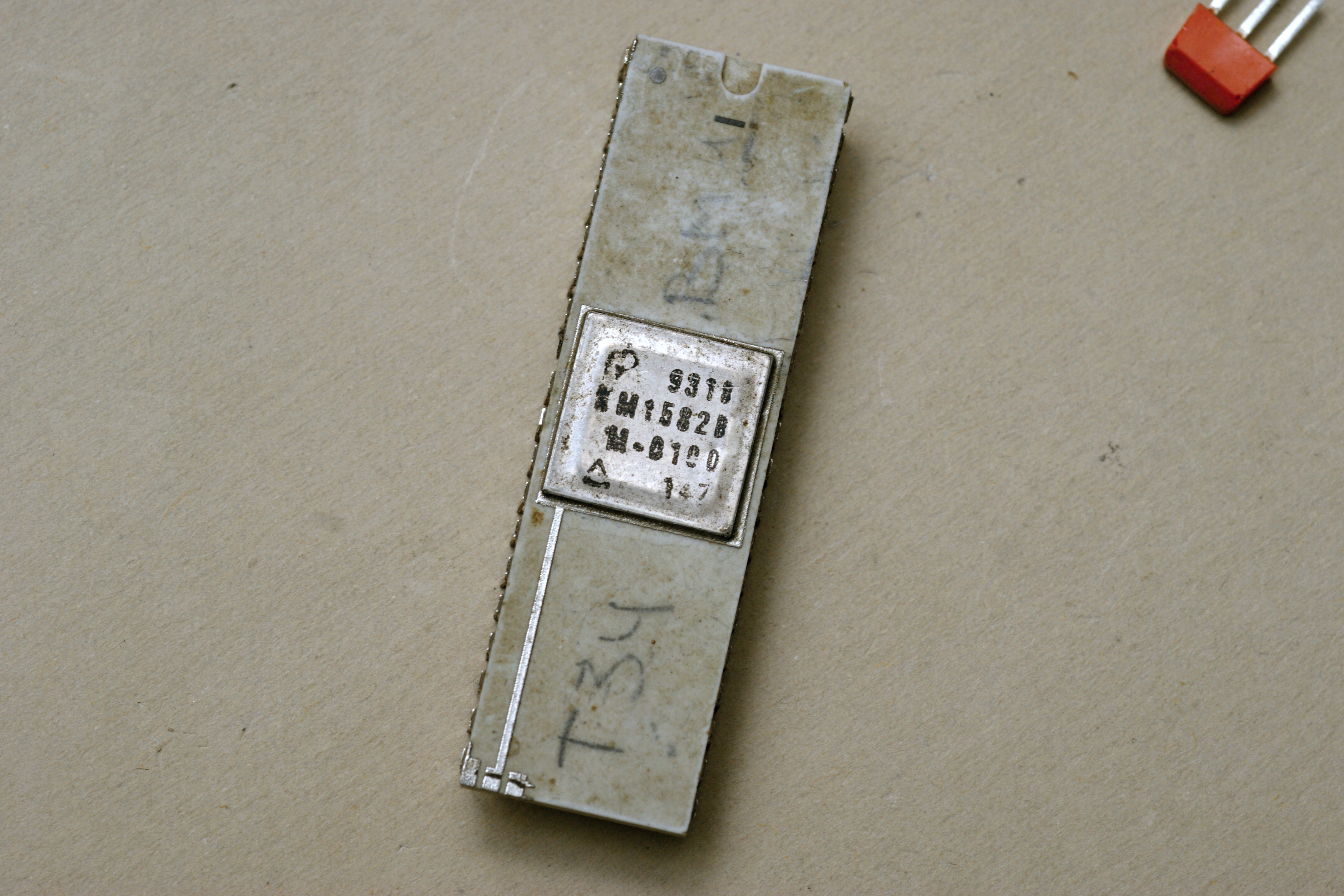

Производитель неизвестен. Такие же корпуса использовал "Микрон" (Зеленоград), возможно это их изделие.

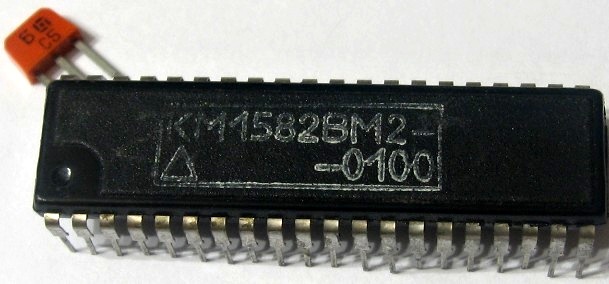

Странность - маркировка. Во-первых, "КМ" вроде как обозначает керамический корпус, а здесь явно пластмассовый. Во-вторых, смущают цифры "-0100" после названия. Обычно так маркируется версия прошивки, но в нём никаких прошивок нет...

Версия из переписки "Микрон получил заказ на изготовления комплекта микросхем для аналога компьютера Sinclair. В оригинальном Sinclair две большие микросхемы: Z80 и ULA. Их обе быстренько воплотили на каком-то БМК. ULA - 1582ВМ1-хххх, Z80 - 1582ВМ2-0100. От БМК и номер прошивки. Но серия не пошла. Заказчик отвалился в последний момент. Поэтому аналог ULA выпускать не стали, а Z80 неплохо продавался сам по себе на рынке и его некоторое время выпускали под таким идиотским названием."

Небольшое обсуждение этого девайса - тут ru_oldpc: Процессор времен заката социализма

КР1582ИП1

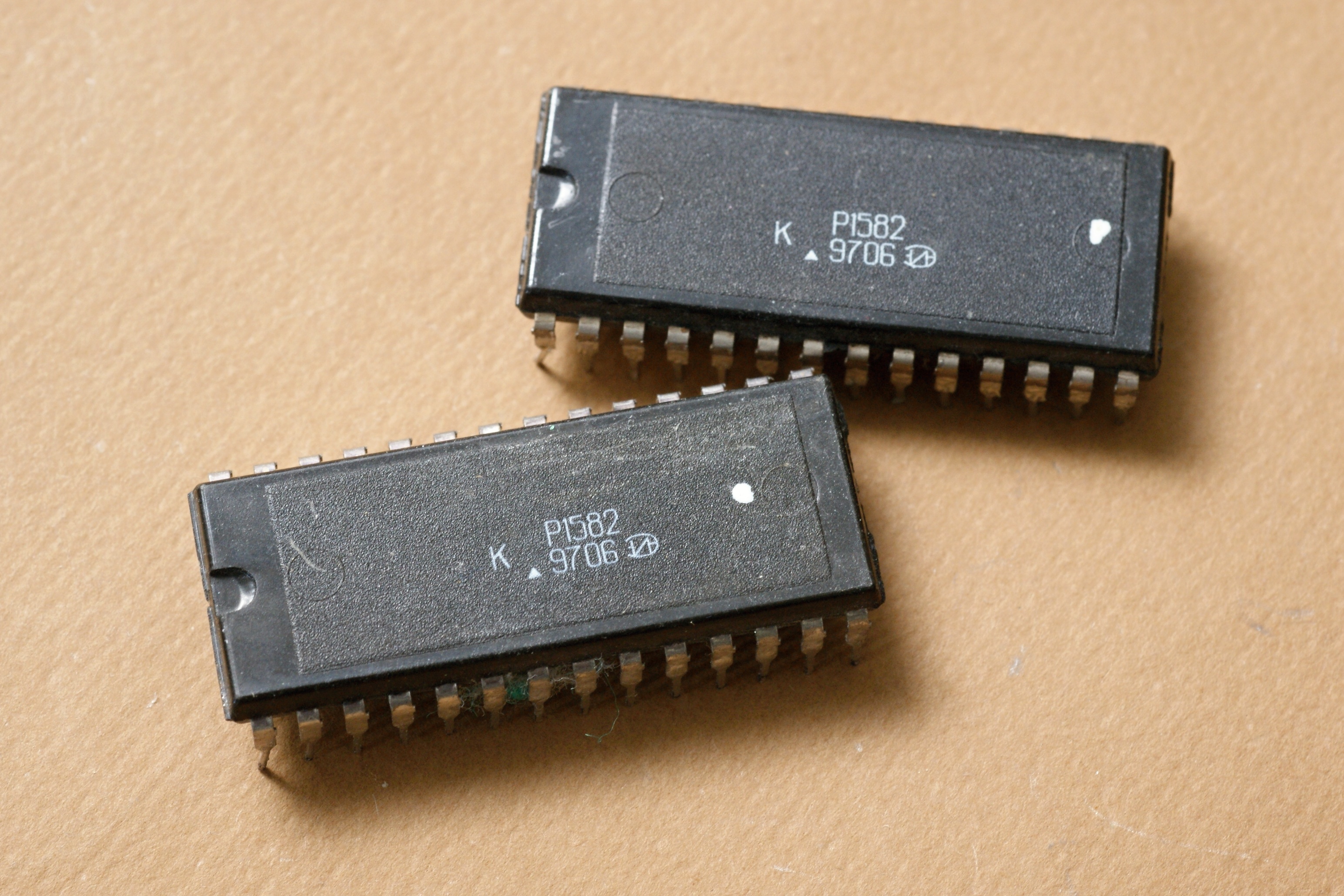

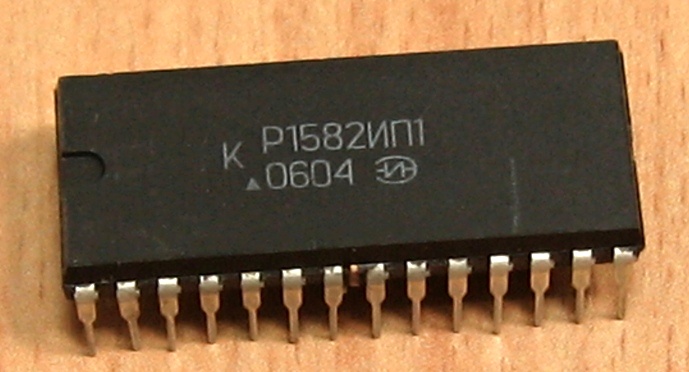

Микросхема, которая путает все карты в этой серии. Во-первых, все остальные микросхемы - микропроцессор либо компьютерная периферия, а эта же - схема обработки сигналов для АТС, используется только в телефонной аппаратуре ИКМ-30. Во-вторых, все остальные (ну, кроме КМ1582ВМ2, достоверных сведений для которого нет) производства НПО "Физика", г.Москва; эта же, единственная - зеленоградского "Микрона".

Небезынтересная история от заказчика этих микросхем - "...Микрон в своё время отказался нам их корпусировать, и кристаллы мы забрали все. Собрал нам их в Киеве Квазар-ИС." Хотя на самих микросхемах товарный знак всё-таки Микрона...

Источники:

1. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
2. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. МОП 44 001.02-2006, ч.2. Микросхемы интегральные. Книга 1. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
