В серию входят несколько типов микросхем электрически перепрограммируемой памяти.
Они относятся к ранним поколениям ЭСППЗУ, на pМОП технологии. Для них характерны низкое быстродействие, высокое напряжение программирования и необходимость в двух источниках питания.

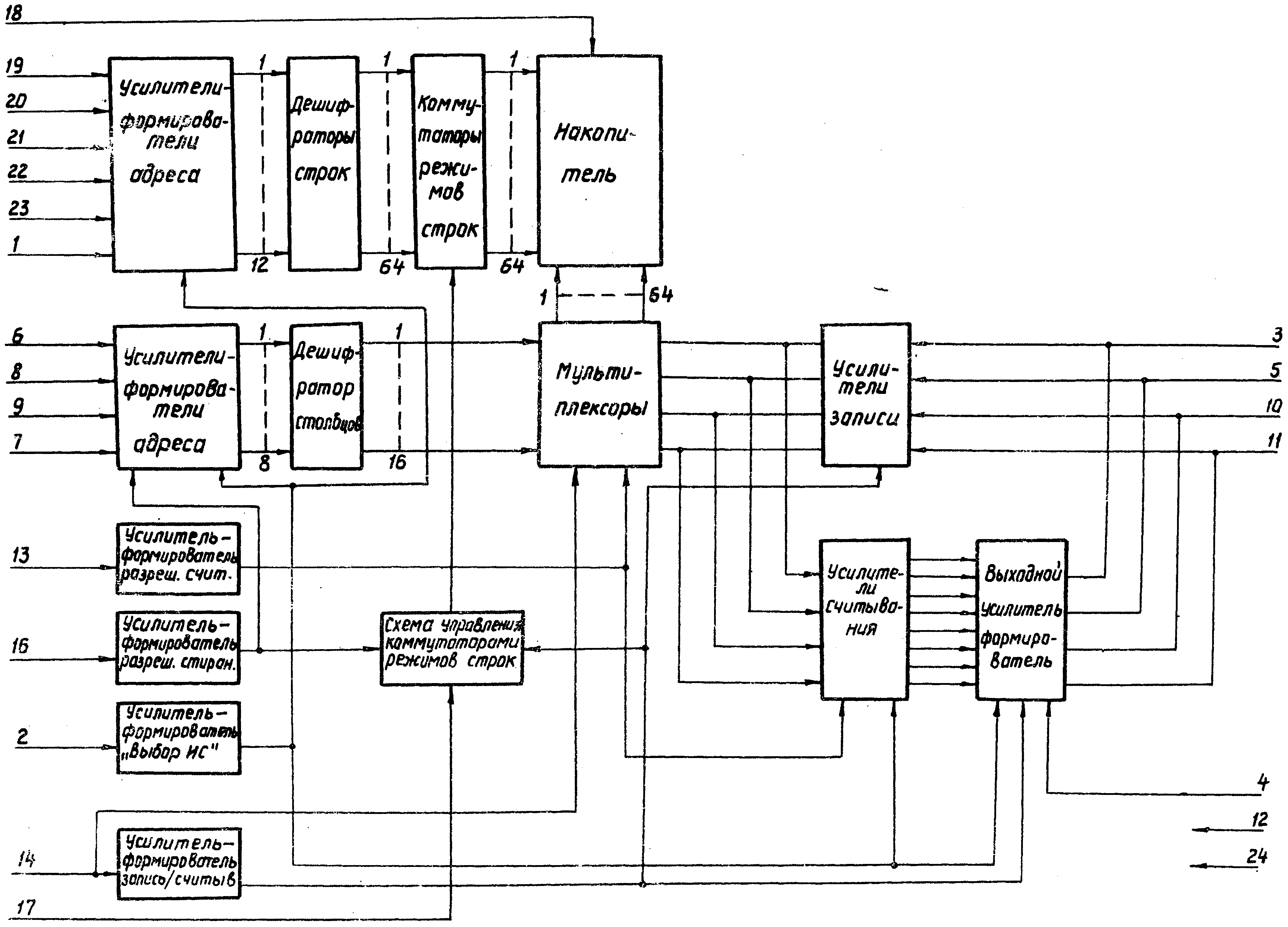

Репрограммируемое ПЗУ емкостью 4 Кбит (1024x4). Микросхема содержит матрицу ячеек памяти со схемой управления, дещифратором адреса и усилителем считывания. Предусмотрено четыре режима работы 1601РР1 - общее стирание, избирательное стирание, запись и считывание.
Странно, что по справочникам группы "А" и "Б" были только у военного исполнения. Но в реальности разбраковывали и К1601РР1. При этом, похоже, вся разница между ними - в напряжении программирования; 33 В для 1601РР1А и 32 В для 1601РР1Б.
Данные из отраслевого каталога на вариант КР1601РР1, статья от разработчиков и вырезка из справочника.
В каталогах указывают, что это копия западной ER3400. Они действительно схожи, ёмкость и организация памяти те же, функциональная схема поблочно совпадает. Но управляющие выводы (а, значит, и логика управления) у этих микросхем разные, как и электрические параметры. Полагаю, у нас использовали ER3400 как образец "в общем", а разработку провели самостоятельно.
Разработка велась Киевским НИИ Микроприборов по ОКР "Курган-2", как минимум с 1978 года. Закончена она была к 1982 году. Первоначально осилили невоенный вариант, К1601РР1. Доработать его по требованиям военных стандартов смогли примерно к 1985 году (тема "Курган-2С"); тогда же появились и исполнения в DIP-корпусах.

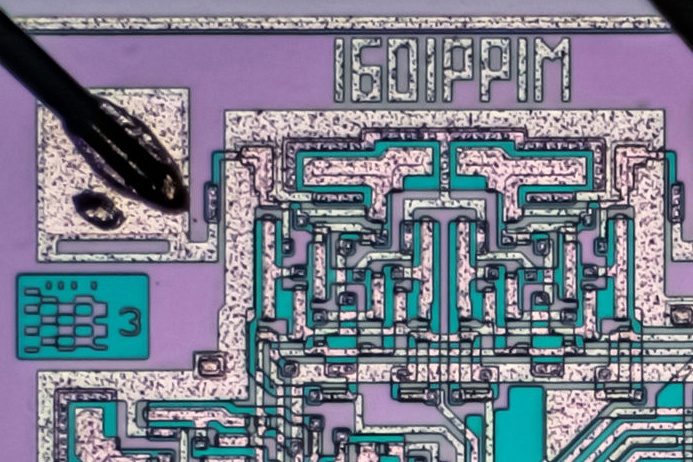

(фото с форума Радиокартинки)

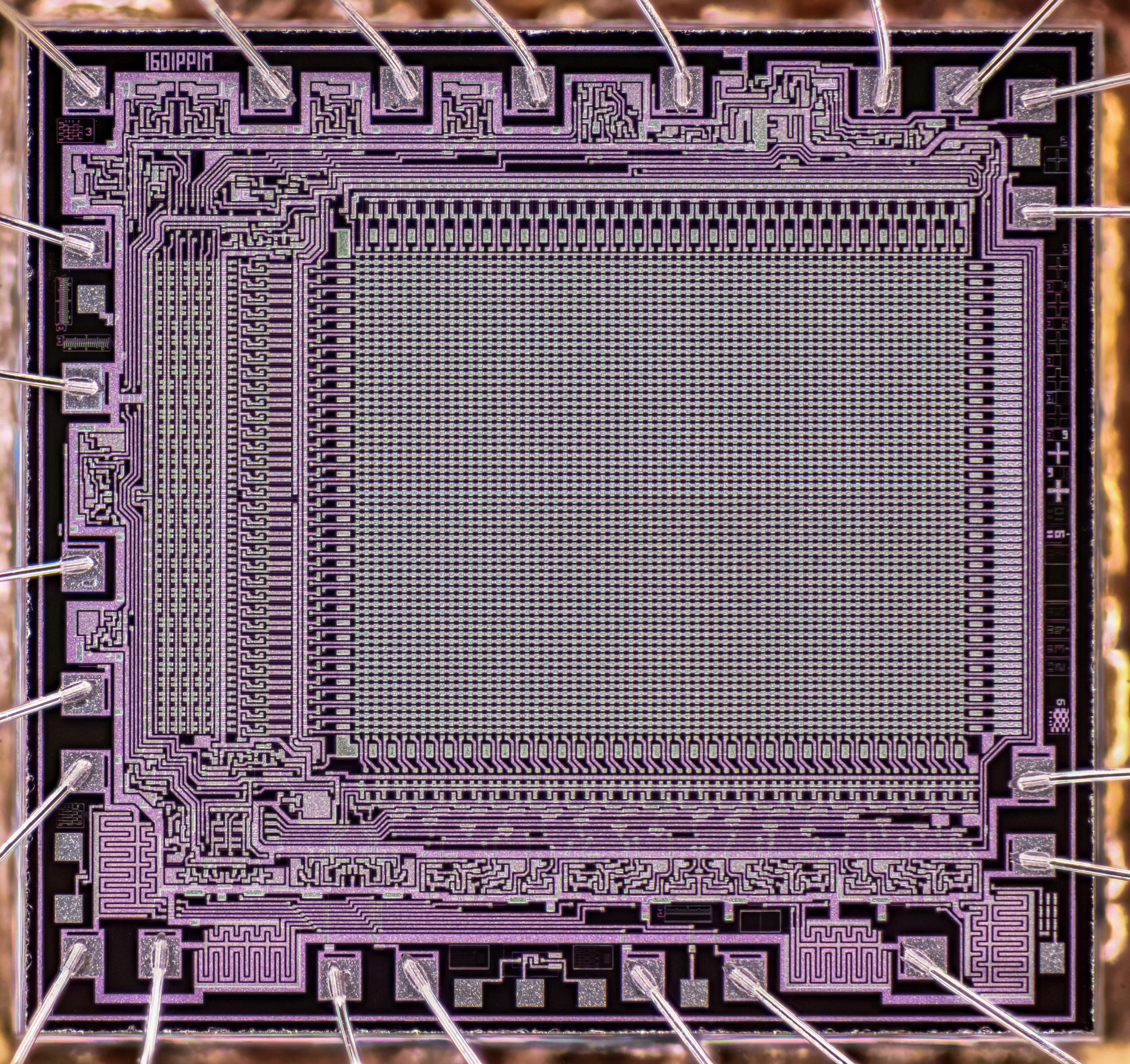

(фото с форума Радиокартинки)

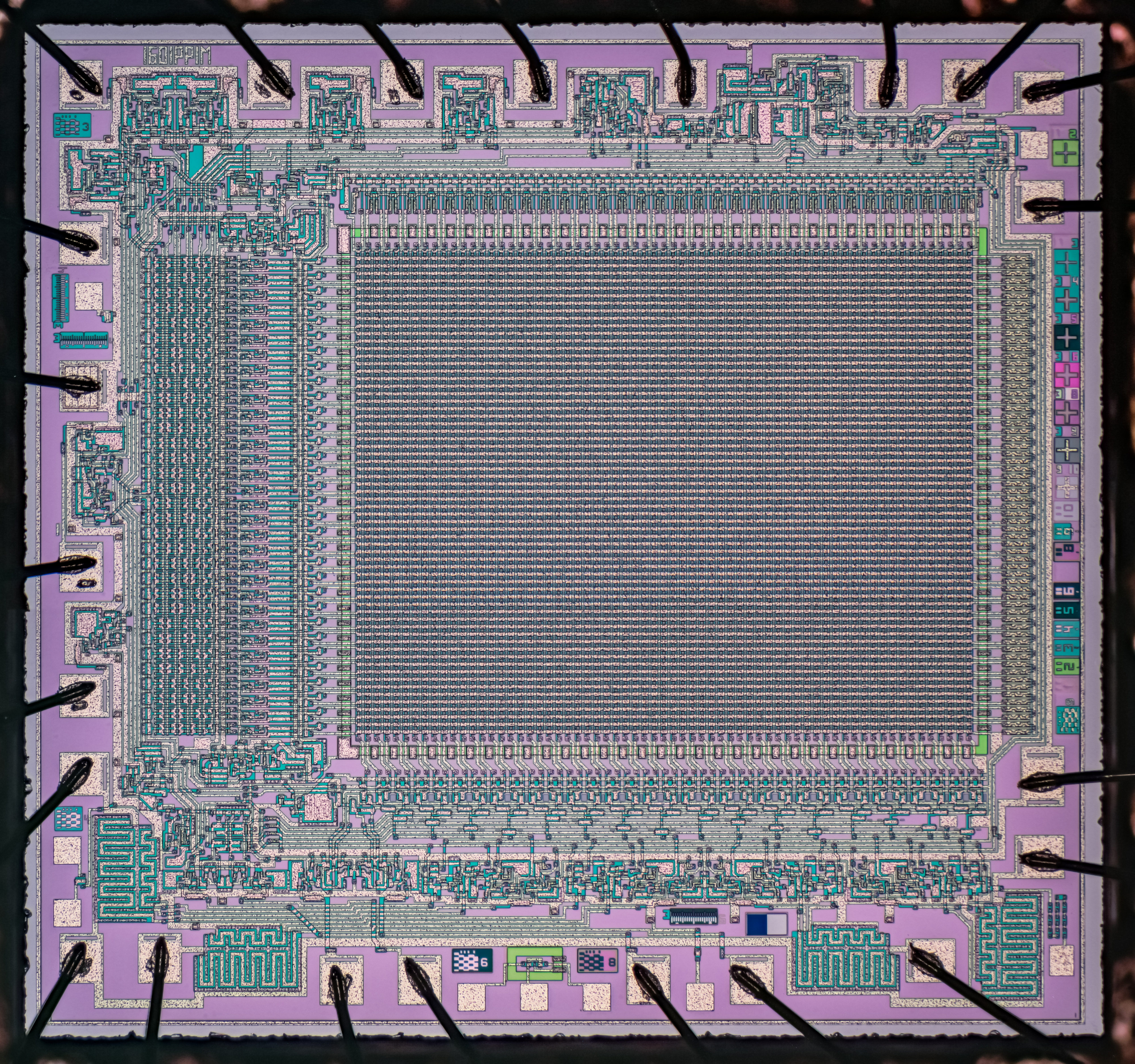

(фото с форума Радиокартинки)
Источники:
1. Перечень развиваемых серий ИС. Редакция
1978 г.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро.
1982.
3. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
4. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро.
1986.
5. Полупроводниковые БИС запоминающих устройств: Справочник / В. В. Баранов, Н. В. Бекин, А. Ю. Гордонов и др.; Под ред. А. Ю. Гордонова и Ю. Н. Дьякова. - М.: Радио и связь, 1987
6. Микросхемы интегральные серии КС1590...КА1843. - СПб.: Издательство РНИИ
"Электронстандарт", 1993.
7. Лебедев О.Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. - М.: Радио и связь,
1994. (Массовая радиобиблиотека; Выпуск 1199).
8. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт,
2001.
