Серию составляет пара микросхем памяти, выполненных по КМОП технологии.

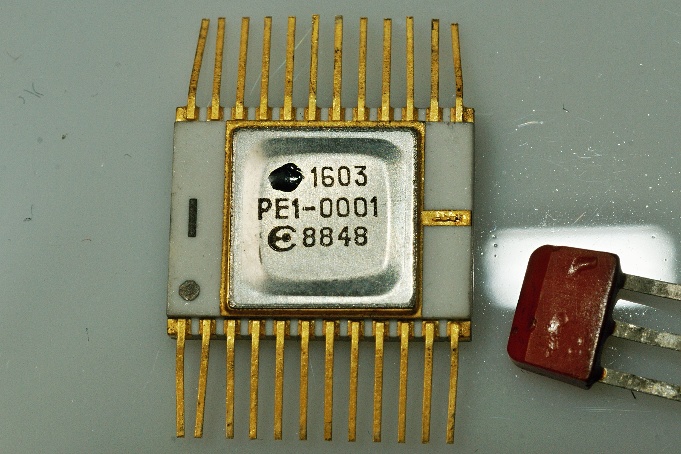

Микросхема представляет собой масочное ПЗУ емкостью 16 Кбит (2048x8),
предназначенное для работы в составе генератора символов, а также в качестве памяти
для хранения констант при вычислениях для кодирования или декодирования информации.

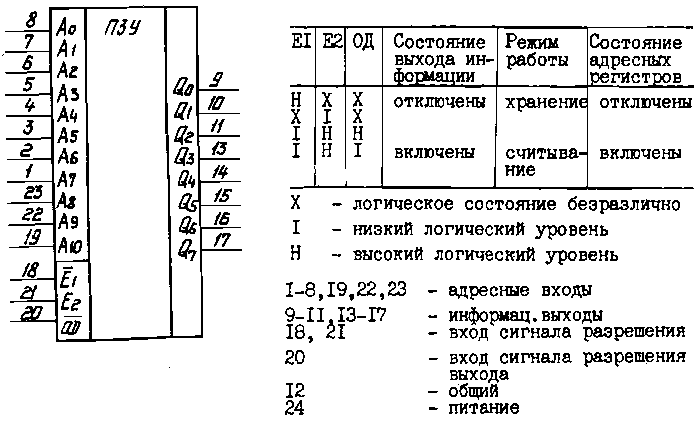

В состав ИС входят входной адресный регистр, дешифраторы строк и столбцов, накопитель,
селектор, выходные схемы и схемы управления, вырабатывающие сигналы для запоминания
и дешифрации адреса, а также считывания сигналов информации. Содержит 18 339 интегральных элементов.
Есть справочная информация на
КА1603РЕ1, это та же самая микросхема,
но в другом корпусе.
Разработана она была Новосибирским заводом полупроводниковых приборов под руководством А.Н. Кожемякина в 1986 году, по теме "Накопление-2П3", там же и выпускалась. Освоение её, я так понимаю, было нелёгким, поскольку еще в 1988 году она числилась в категории "выпуск планируется".

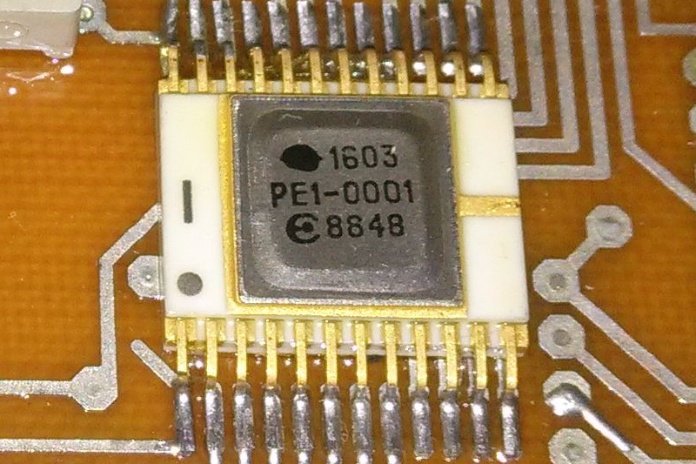

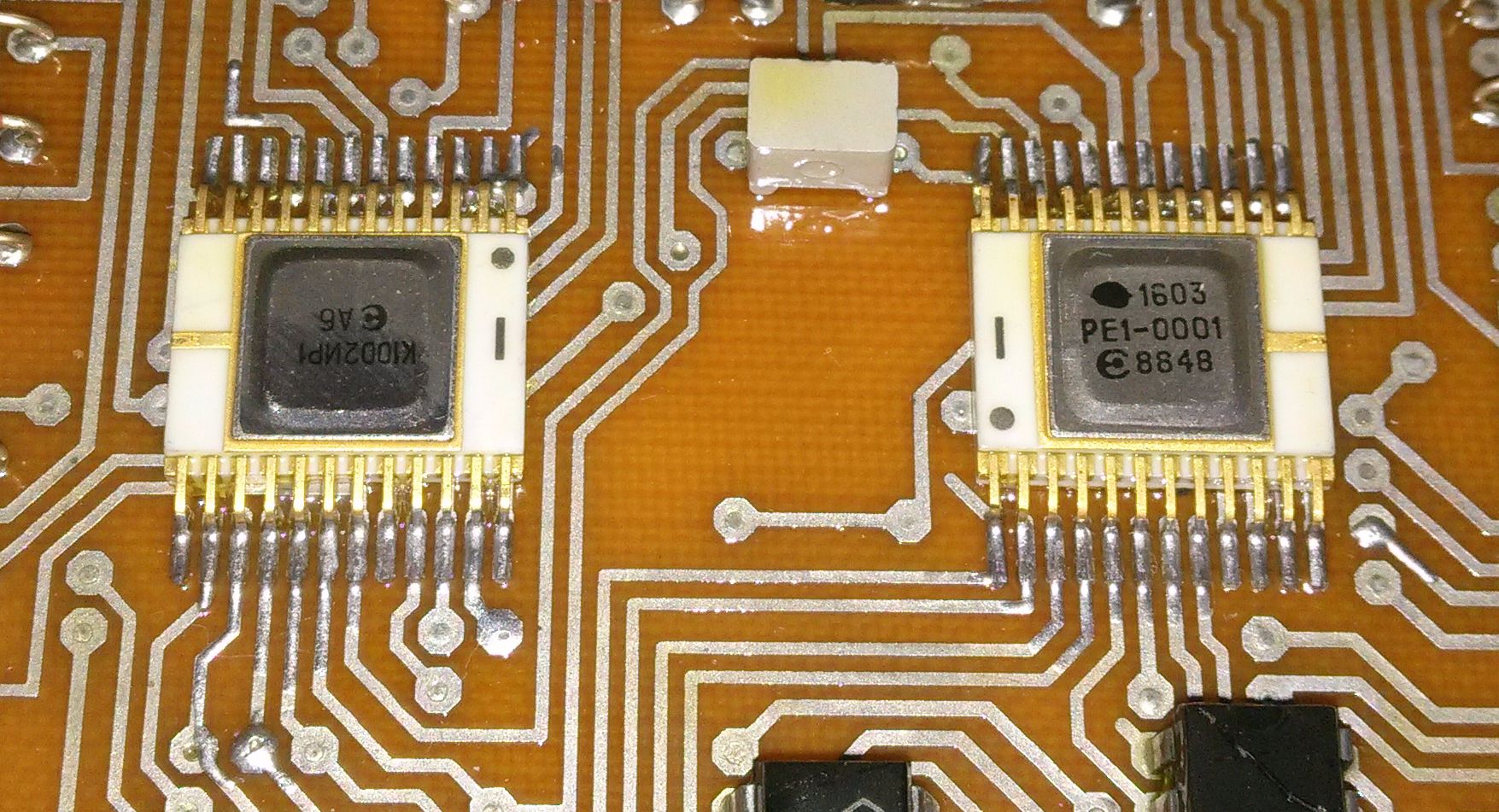

Прошивка "0001" нашла применение в телетайпе РТА-80Л:
(фото с форума Портативное
ретрорадио)

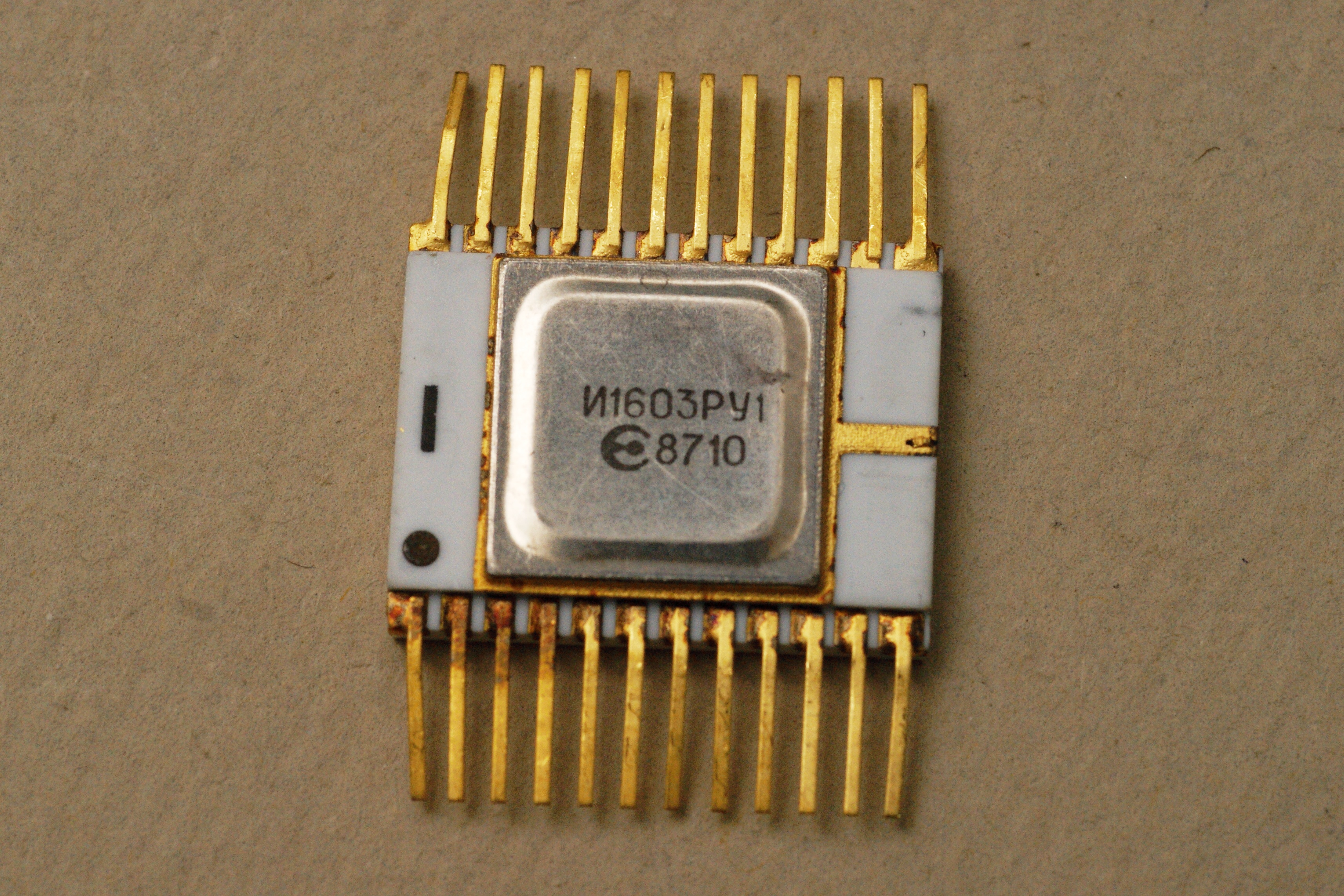

КМОП статическое ОЗУ ёмкостью 256*4 бит.
Время выборки 260-460 нс, ток потребления не более 15
мкА. Справочная информация на вариант КМ1603РУ1, это та же самая микросхема,
но в другом корпусе.
Разработана она ОКБ Новосибирского
ЗПП в ходе ОКР "Накопление", в 1982 году, под
руководством А.Н. Кожемякина; числится в "Перечне
перспективных ..." с 1983 года.
В дальнейшем появились варианты в
иных корпусах, Н1603РУ1 и КА1603РУ1 (упомянуты
только в каталоге 1986 года) и КМ1603РУ1 (разработана
в 1985 году по ОКР "Нуклон 2" Б.В. Ивановым;
в каталогах с 1988 года).
Это аналог хитачевской HM5101L-4, которая сама
есть копия P5101L от Интела. Микросхема была
разработана для микропотребляющих
устройств; но для середины 80-х годов она мне
представляется уже устаревшей...
В устройстве микросхемы можно выделить ряд особенностей. Во-первых, она
имеет встроенный в кристалл адресный регистр, в котором по перепаду сигнала
выбора фиксируется код адреса. Во-вторых, информационные входы и выходы
разделены, что нетипично для микросхем со словарной организацией.
В-третьих, доступ к микросхеме обеспечивают два сигнала выбора
CS1 и
CS2 при условии CS1 = l, CS2 = 0. При всех других комбинациях этих сигналов
микросхема находится в режиме хранения, а ее выводы принимают Z-состояние.
1603РУ1 имеет два режима записи: с контролем и без контроля записываемой информации с помощью выходных данных.
В обычном режиме записи сигнал разрешения выхода ОЕ устанавливается в
состояние лог. 1 и поэтому выходы находятся в Z-состоянии.
В режиме записи с контролем сигнал ОЕ имеет состояние лог. 0 и на выходах
появляется записываемая в микросхему информация.
Микросхема, имея напряжение питания 5 В, способна сохранять информацию при 2 В, потребляя при этом мощность 30 мкВт, что на три порядка меньше, чем в режиме обращения.
Источники:
1. Перечень перспективных серий ИС. Редакция 1983г.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро.
1985.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Каталог интегральных микросхем. Дополнение № 2 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
5. Каталог перспективных интегральных микросхем. - Москва, 1988.
6. Микросхемы интегральные серии КС1590...КА1843. - СПб.: Издательство РНИИ
"Электронстандарт", 1993.
7. Лебедев О.Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. - М.: Радио и связь,
1994. (Массовая радиобиблиотека; Выпуск 1199).
8. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
10. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
