165ая серия

В серию входят микросхемы многофазных генераторов, выполненные по МОП технологии.

Это приборы собственной разработки... точнее, НЕ копии зарубежных - они сделаны, скорее, "по мотивам" иностранных аналогов.

Микросхемы работают совместно со 145ой серией в калькуляторах.

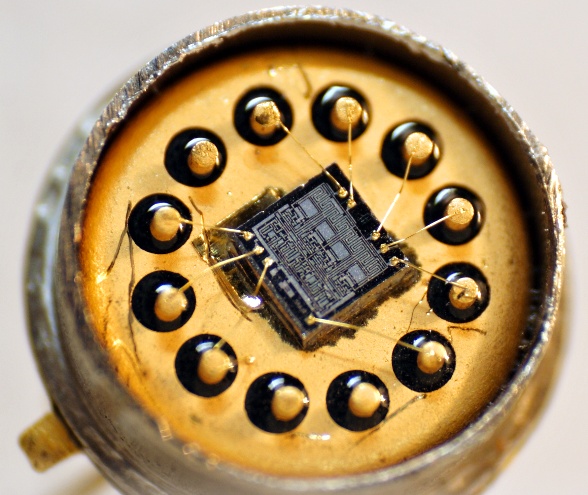

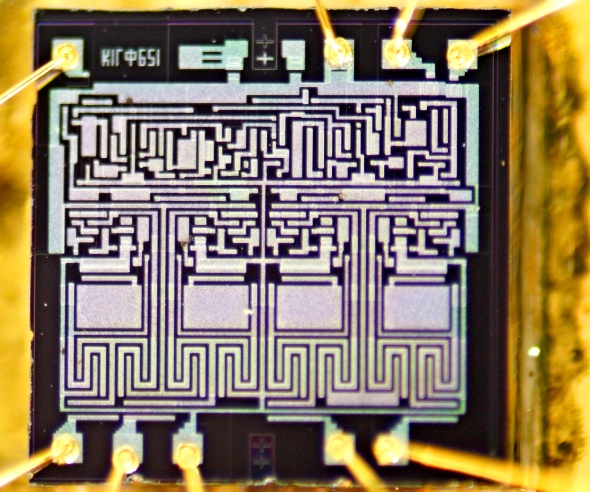

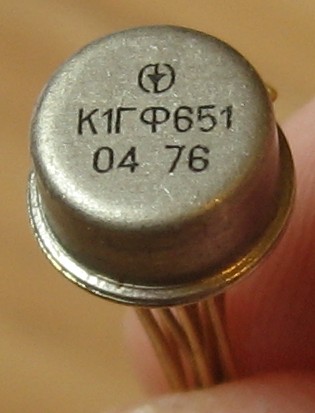

К1ГФ651


(фото с форума Радиокартинки)

Назначение К165ГФ1 - 4-фазный генератор тактовых импульсов. Применялась в калькуляторах (к примеру Б3-14), совместно с микросхемами К145ИК2П.

Производитель - киевский "Квазар".

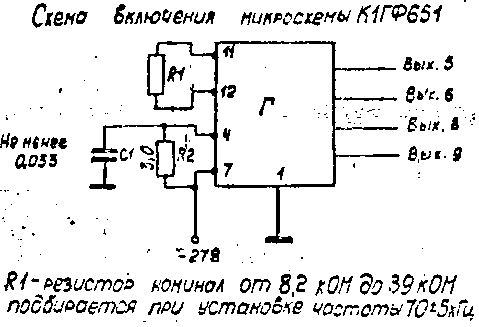

(справочный лист от Александра Перебаскина)


(фото с форума Радиокартинки)

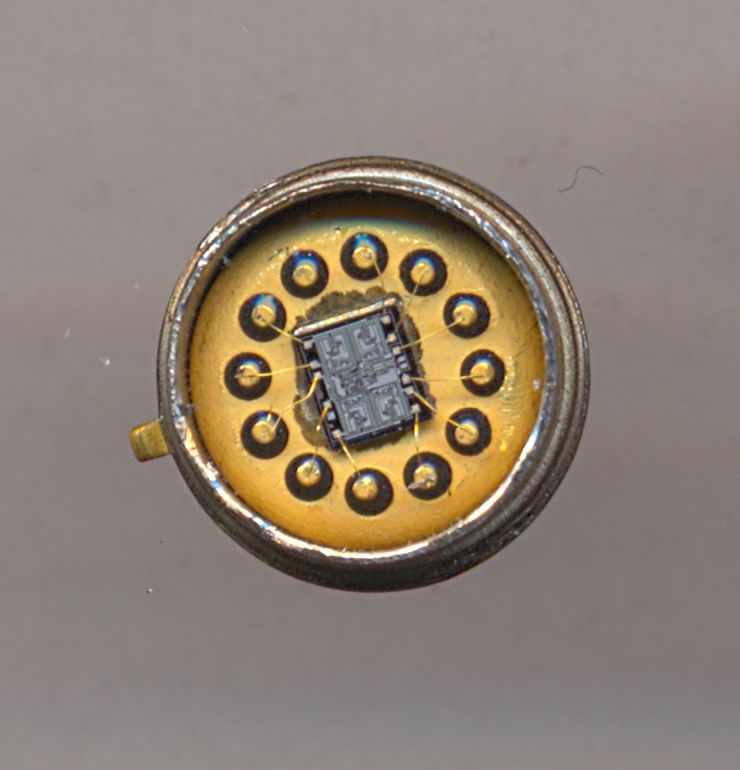

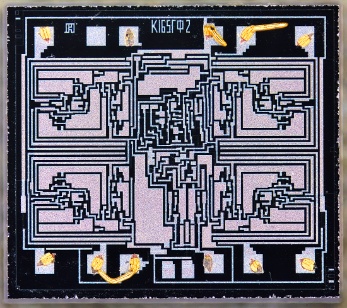

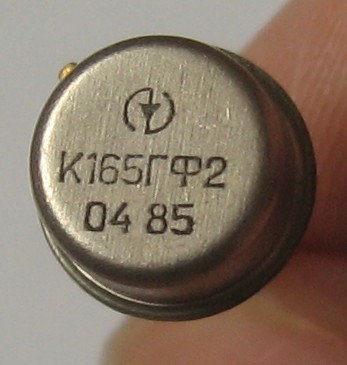

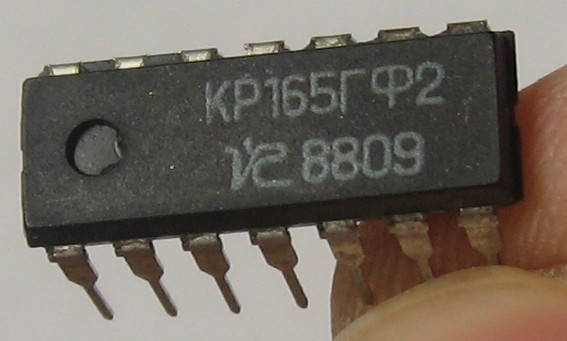

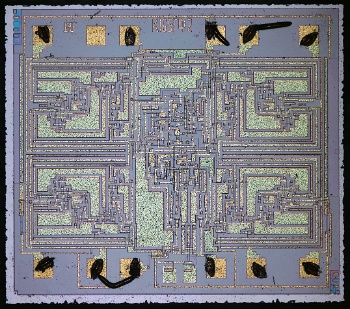

К165ГФ2, КР165ГФ2

Назначение К165ГФ2 - 4-фазный генератор тактовых импульсов; заводской паспорт на нее.

Применялась в калькуляторах, совместно с микросхемами К145ИК50хП.

Производители - "Квазар" (Киев) и "Квадр", (г.Борзна, Черниговская обл.).


(фото с форума Отечественная радиотехника XX века)

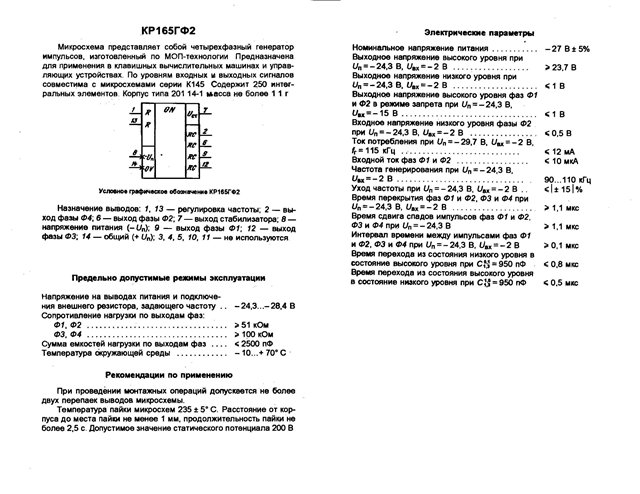

(справочный лист от Александра Перебаскина)

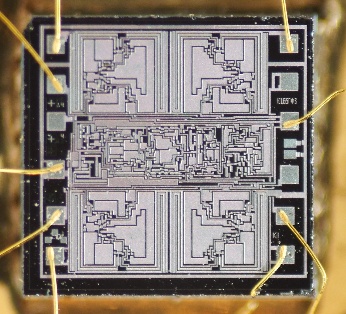

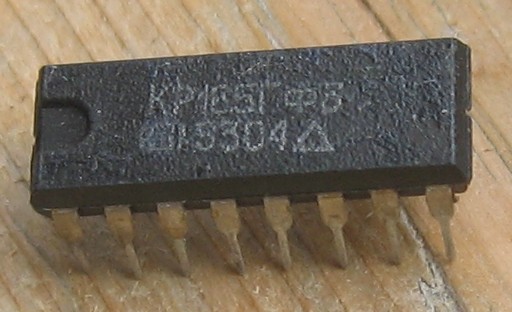

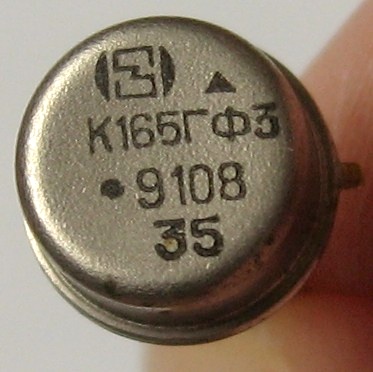

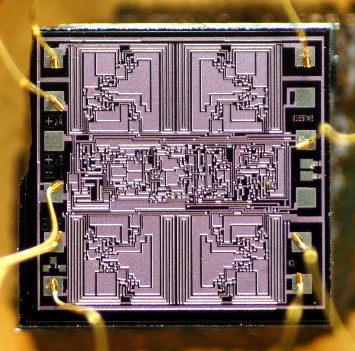

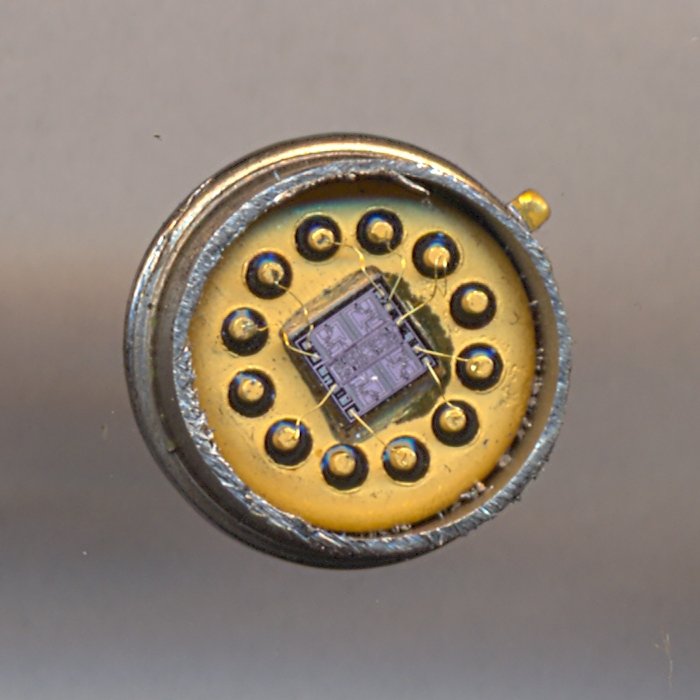

К165ГФ3, КР165ГФ3

Назначение - 4-фазный генератор тактовых импульсов. Аналог К165ГФ2, отличие только в напряжении питания - К165ГФ3 могут работать от -15 В, а К165ГФ2 только от -24 В.

Применялась в калькуляторах (к примеру Б3-34), совместно с микросхемами К145ИК1302 + К145ИК1303.

Производитель - "Родон", г.Ивано-Франковск.


(фото с форума Отечественная радиотехника XX века)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Нефедов А.В., Аксенов А.И. Элементы схем бытовой радиоаппаратуры. Микросхемы. Часть 2: Справочник.— М.: Радио и связь, 1995. (Массовая радиобиблиотека. Вып. 1207)
